TWAGE B9

Инструкция по эксплуатации и установке

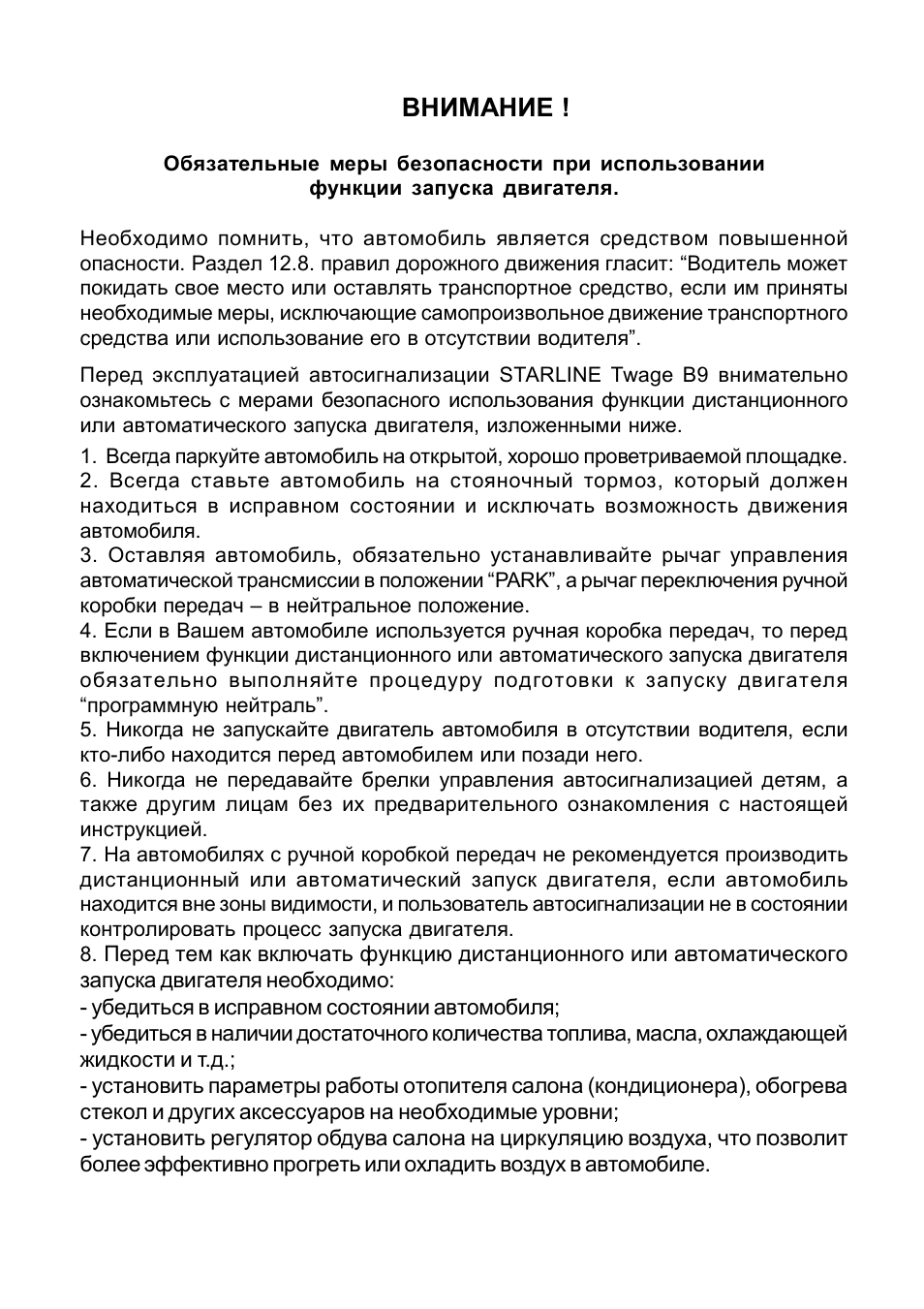

Обязательные меры безопасности при использовании функции дистанционного или
автоматического запуска двигателя.

Необходимо помнить, что автомобиль является средством повышенной опасности.
Раздел 12.8. правил дорожного движения гласит: «Водитель может покидать свое
место или оставлять транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного средства или использование
его в отсутствии водителя».

Перед эксплуатацией автосигнализации STARLINE Twage B9 внимательно
ознакомьтесь с мерами безопасного использования функции дистанционного или
автоматического запуска двигателя, изложенными ниже.

1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться
   в исправном состоянии и исключать возможность движения автомобиля.
3. Оставляя автомобиль, обязательно устанавливайте рычаг управления
   автоматической трансмиссии в положении «PARK», а рычаг переключения ручной
   коробки передач — в нейтральное положение.
4. Если в Вашем автомобиле используется ручная коробка передач, то перед
   включением функции дистанционного или автоматического запуска двигателя
   обязательно выполняйте процедуру подготовки к запуску двигателя «программную
   нейтраль».
5. Никогда не запускайте двигатель автомобиля в отсутствии водителя, если
   кто-либо находится перед автомобилем или позади него.
6. Никогда не передавайте брелки управления автосигнализацией детям, а также
   другим лицам без их предварительного ознакомления с настоящей инструкцией.
7. На автомобилях с ручной коробкой передач не рекомендуется производить
   дистанционный или автоматический запуск двигателя, если автомобиль находится
   вне зоны видимости, и пользователь автосигнализации не в состоянии
   контролировать процесс запуска двигателя.
8. Перед тем как включать функцию дистанционного или автоматического запуска
   двигателя необходимо:

• убедиться в исправном состоянии автомобиля;
• убедиться в наличии достаточного количества топлива, масла, охлаждающей
  жидкости и т.д.;
• установить параметры работы отопителя салона (кондиционера), обогрева
  стекол и других аксессуаров на необходимые уровни;
• установить регулятор обдува салона на циркуляцию воздуха, что позволит
  более эффективно прогреть или охладить воздух в автомобиле.

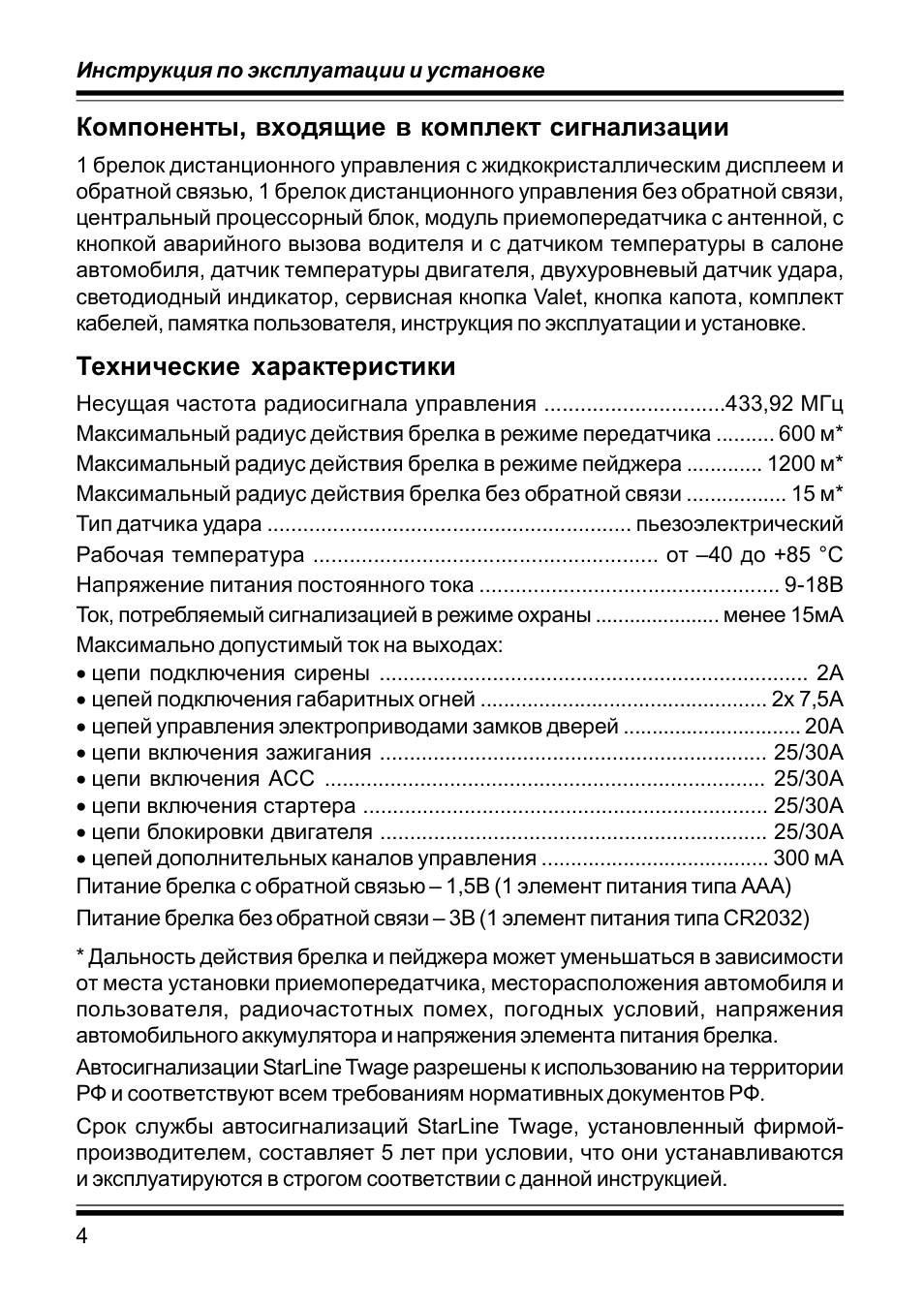

Технические характеристики автосигнализации

* Дальность действия брелка и пейджера может уменьшаться в зависимости от
места установки приемопередатчика, месторасположения автомобиля и пользователя,
радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и
напряжения элемента питания брелка.

Автосигнализации StarLine Twage разрешены к использованию на территории РФ и
соответствуют всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine Twage, установленный
фирмой-производителем, составляет 5 лет при условии, что они устанавливаются и
эксплуатируются в строгом соответствии с данной инструкцией.

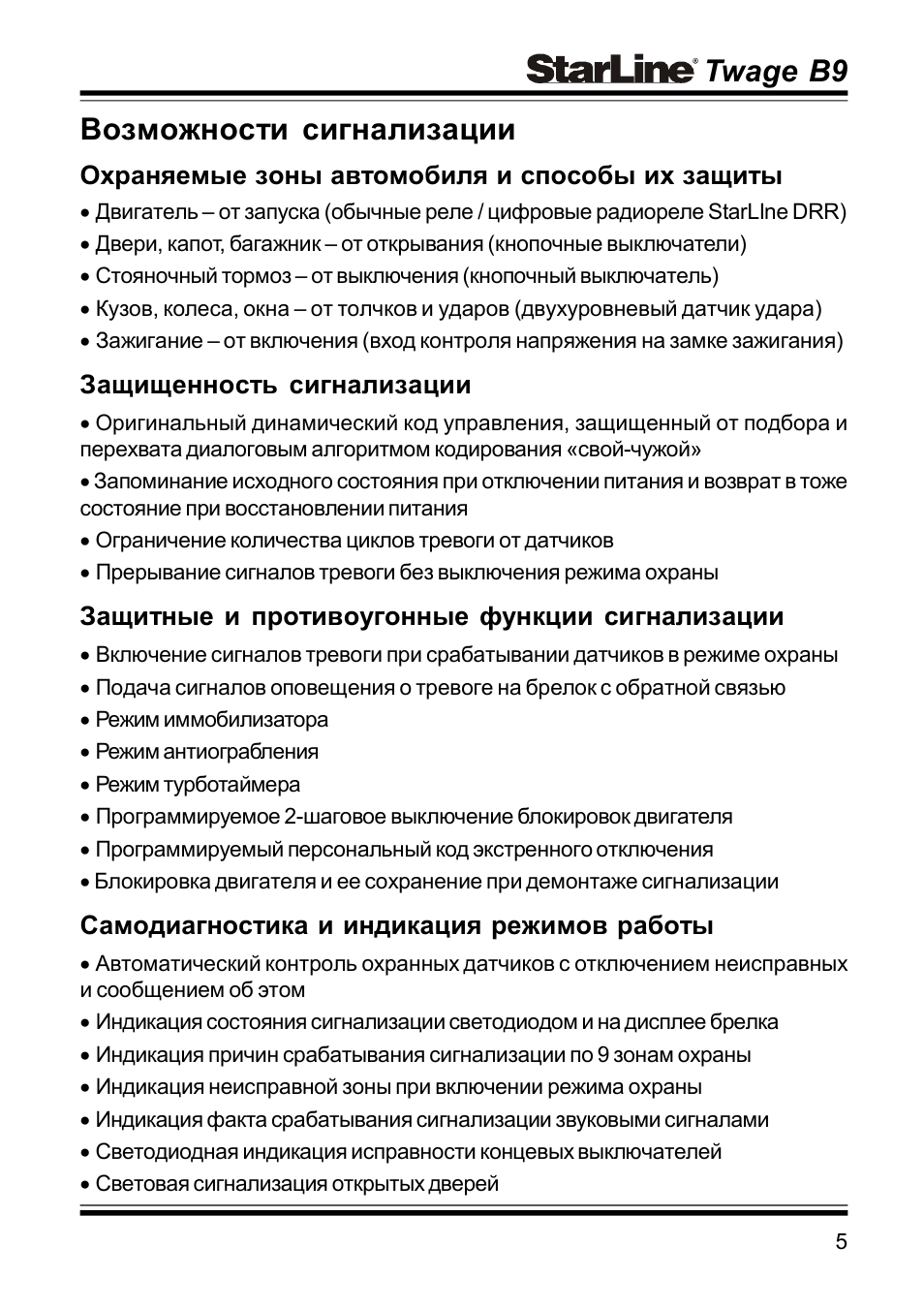

Возможности автосигнализации

Охраняемые зоны автомобиля и способы их защиты

• Двигатель — от запуска (автомобильные электрореле / цифровые радиоэлектрореле)
• Двери, капот, багажник- от открывания (кнопочные выключатели)
• Стояночный тормоз-от выключения (кнопочный выключатель)
• Кузов, колеса, окна-от толчков и ударов (двухуровневый датчик удара)
• Зажигание — от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

• Оригинальный динамический код управления, защищенный от подбора и
  перехвата диалоговым алгоритмом кодирования «свой-чужой»
• Запоминание исходного состояния при отключении питания и возврат в тоже
  состояние при восстановлении питания
• Ограничение количества циклов тревоги от датчиков
• Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

• Включение сигналов тревоги при срабатывании датчиков в режиме охраны
• Подача сигналов оповещения о тревоге на брелок с обратной связью
• Режим иммобилизатора
• Режим антиограбления
• Режим турботаймера
• Программируемое 2-шаговое выключение режима охраны
• Программируемый персональный код экстренного отключения
• Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

• Автоматический контроль охранных датчиков с отключением неисправных и
  сообщением об этом
• Индикация состояния сигнализации светодиодом и на дисплее брелка
• Индикация причин срабатывания сигнализации по 9 зонам охраны
• Индикация неисправной зоны при включении режима охраны
• Индикация факта срабатывания сигнализации звуковыми сигналами
• Светодиодная индикация исправности концевых выключателей
• Световая сигнализация открытых дверей

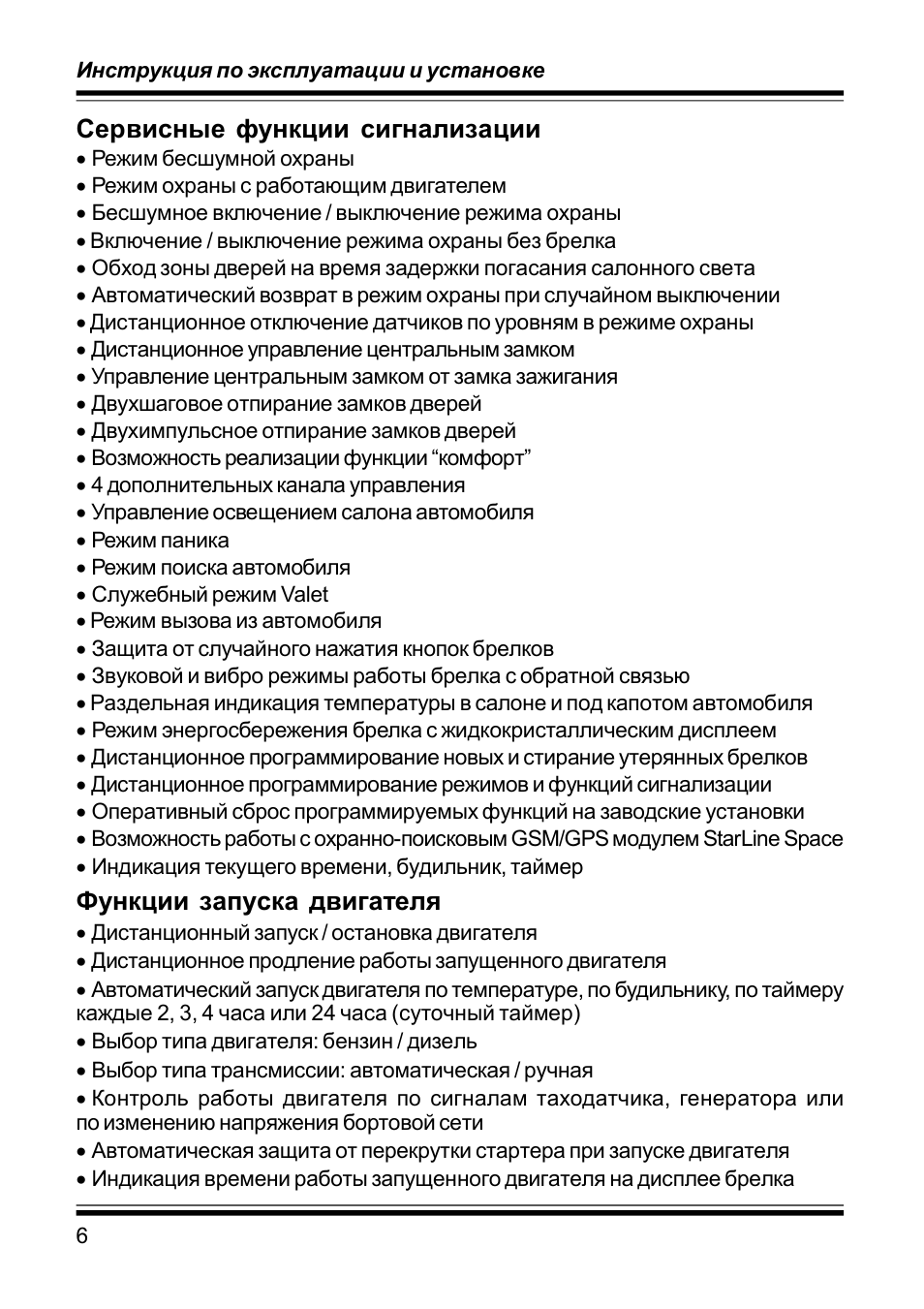

Сервисные функции автосигнализации

• Режим бесшумной охраны
• Режим охраны с работающим двигателем
• Бесшумное включение/ выключение режима охраны
• Включение режима охраны без брелка
• Задержка включения режима охраны на время погасания салонного света
• Автоматический возврат в режим охраны при случайном выключении
• Самодиагностика при включении / выключении режима охраны
• Дистанционное отключение датчика удара по уровням в режиме охраны
• Дистанционное управление центральным замком
• Управление центральным замком от замка зажигания
• Двухшаговое отпирание замков дверей
• Двухимпульсное отпирание замков дверей
• Возможность реализации функции «комфорт»
• 4 дополнительных канала управления
• Управление освещением салона автомобиля
• Режим «паники»
• Режим поиска автомобиля
• Служебный режим Valet
• Режим вызова из автомобиля
• Защита от случайного нажатия кнопок брелков
• Звуковой и вибро режимы работы брелка с обратной связью
• Раздельная индикация температуры в салоне и под капотом автомобиля
• Режим энергосбережения брелка с жидкокристаллическим дисплеем
• Дистанционное программирование новых и стирание утерянных брелков
• Дистанционное программирование режимов и функций сигнализации
• Оперативный сброс программируемых функций на заводские установки
• Возможность работы сохранно-поисковым GSM/GPS модулем StarLine Space
• Индикация текущего времени, будильник, таймер

Функции запуска двигателя

• Дистанционный запуск/остановка двигателя
• Дистанционное продление работы запущенного двигателя
• Автоматический запуск двигателя по температуре, по будильнику, по таймеру
  каждые 2, 3,4 часа или 24 часа (суточный таймер)
• Выбор типа двигателя: бензин/дизель
• Выбор типа трансмиссии: автоматическая / ручная
• Контроль работы двигателя по сигналам таходатчика, генератора или по
  изменению напряжения бортовой сети
• Автоматическая защита от перекрутки стартера при запуске двигателя
• Индикация времени работы запущенного двигателя на дисплее брелка

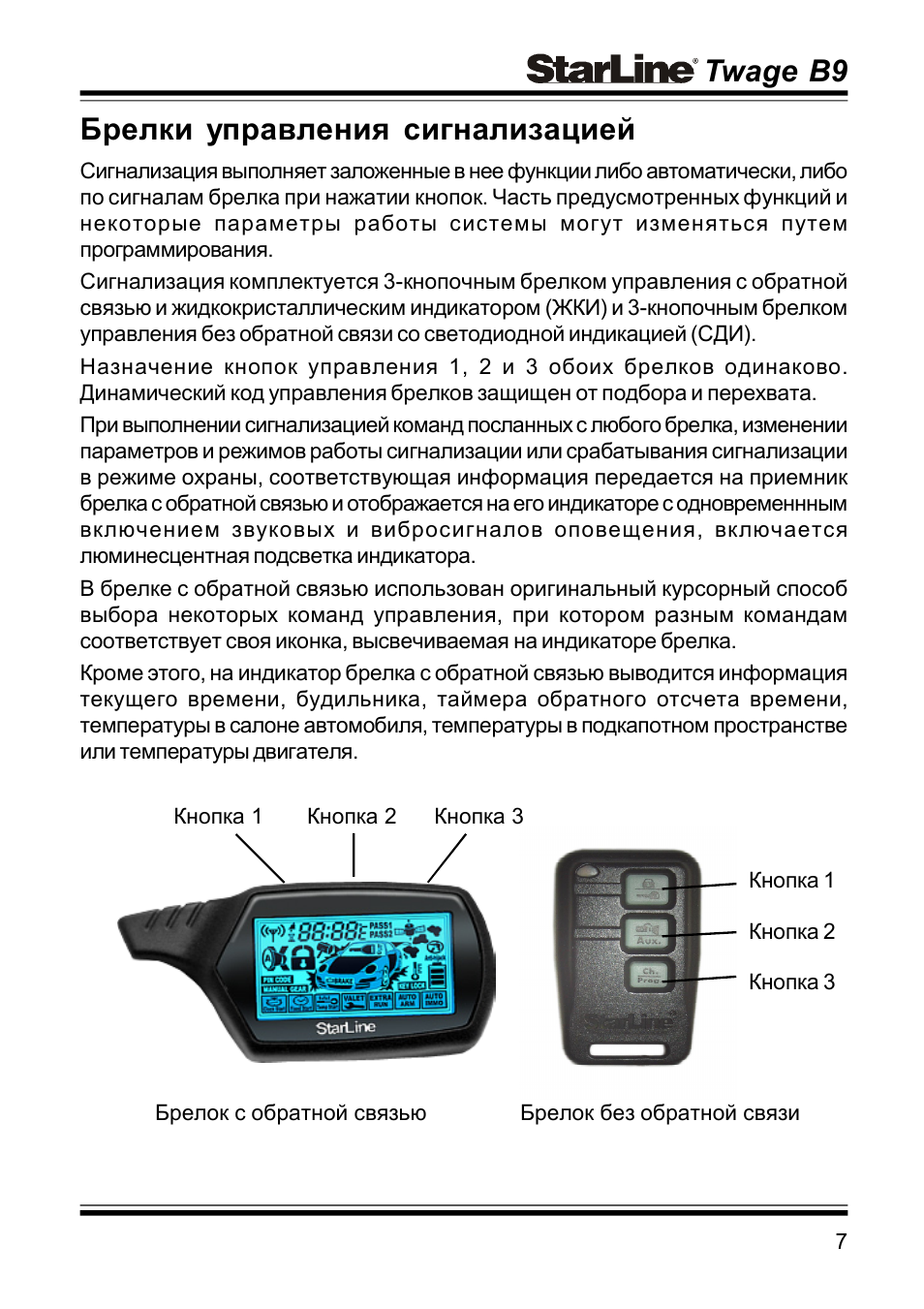

Брелки управления

Сигнализация выполняет заложенные в нее функции либо автоматически, либо по
сигналам брелка при нажатии кнопок. Часть предусмотренных функций и некоторые
параметры работы системы могут изменяться путем программирования.

Сигнализация комплектуется 3-кнопочным брелком управления с обратной связью и
жидкокристаллическим индикатором (ЖКИ) и 3-кнопочным брелком управления без
обратной связи со светодиодной индикацией (СДИ). Назначение кнопок управления 1,
2 и 3 обоих брелков одинаково. Динамический код управления брелков защищен от
подбора и перехвата.

При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации в режиме
охраны, соответствующая информация передается на приемник брелка с обратной
связью и отображается на его индикаторе с одновременнным включением звуковых и
вибросигналов оповещения, включается люминесцентная подсветка индикатора.

В брелке с обратной связью использован оригинальный курсорный способ выбора
некоторых команд управления, при котором разным командам соответствует своя
иконка, высвечиваемая на индикаторе брелка. Кроме этого, на индикатор брелка с
обратной связью выводится информация текущего времени, будильника, таймера
обратного отсчета времени, температуры в салоне автомобиля, температуры в
подкапотном пространстве или температуры двигателя.

Картинка с сайта: avtogsm.ru
Брелок с обратной связью	Брелок без обратной связи

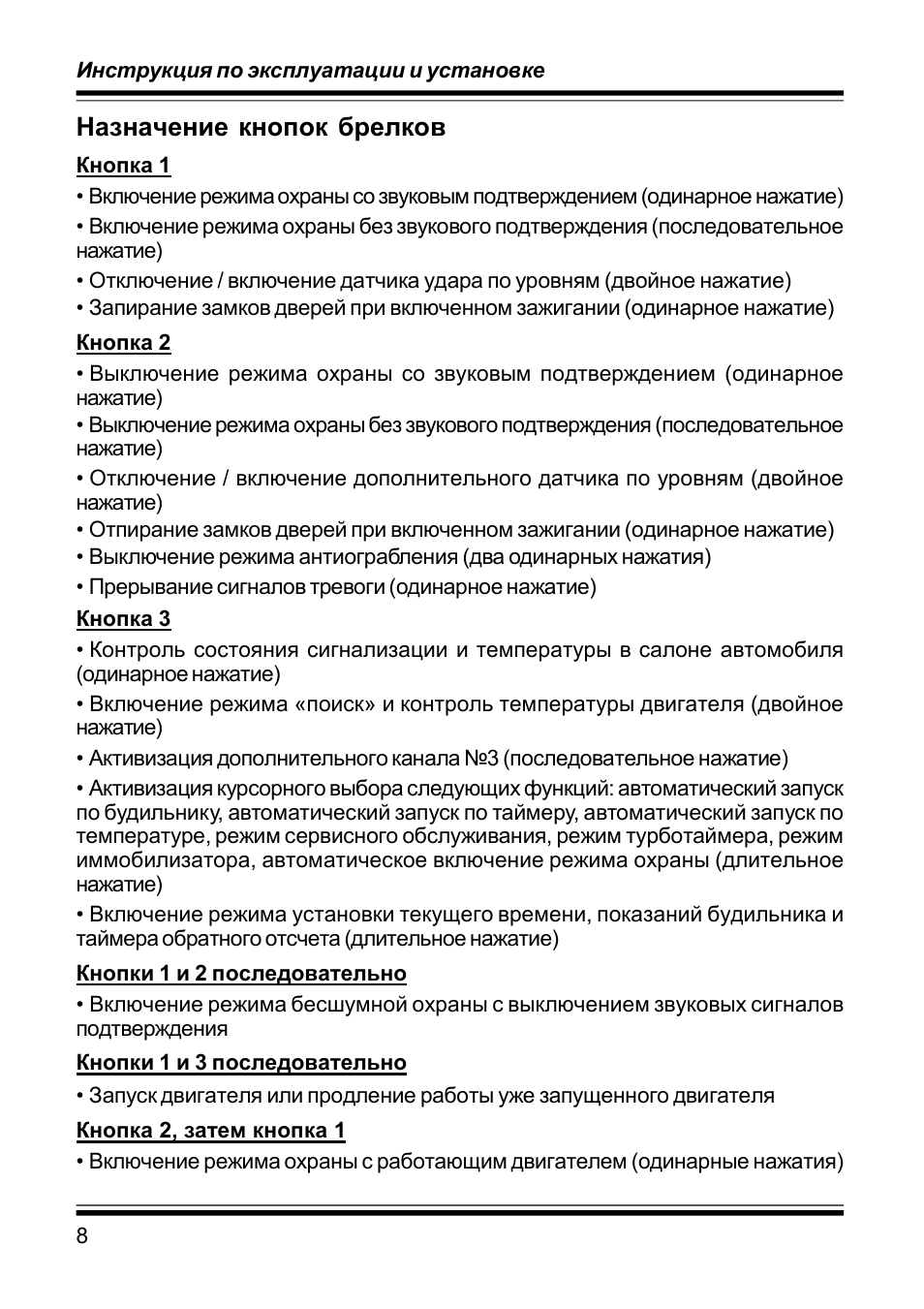

Назначение кнопок брелков

Кнопка 1

• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
• Включение режима охраны без звукового подтверждения (последовательное
  нажатие)
• Отключение / включение датчика удара по уровням (двойное нажатие)
• Запирание замков дверей при включенном зажигании (одинарное нажатие)

Кнопка 2

• Выключение режима охраны со звуковым подтверждением (одинарное нажатие)
• Выключение режима охраны без звукового подтверждения (последовательное
  нажатие)
• Отключение / включение дополнительного датчика по уровням (двойное
  нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Выключение режима антиограбления (два одинарных нажатия)
• Прерывание сигналов тревоги (одинарное нажатие)

Кнопка 3

• Контроль состояния сигнализации и температуры в салоне автомобиля
  (одинарное нажатие)
• Включение режима «поиск» и контроль температуры двигателя (двойное
  нажатие)
• Активизация дополнительного канала №3 (последовательное нажатие)
• Активизация курсорного выбора следующих функций: автоматический запуск по
  будильнику, автоматический запуск по таймеру, автоматический запуск по
  температуре, режим сервисного обслуживания, режим турботаймера, режим
  иммобилизатора, автоматическое включение режима охраны (длительное нажатие)
• Включение режима установки текущего времени, показаний будильника и
  таймера обратного отсчета (длительное нажатие)

Кнопки 1 и 2 последовательно

• Включение режима бесшумной охраны с выключением звуковых сигналов
  подтверждения

Кнопки 1 и 3 последовательно

• Запуск двигателя или продление работы уже запущенного двигателя

Кнопка 2 затем кнопка 1.

• Включение режима охраны с работающим двигателем (одинарные нажатия)

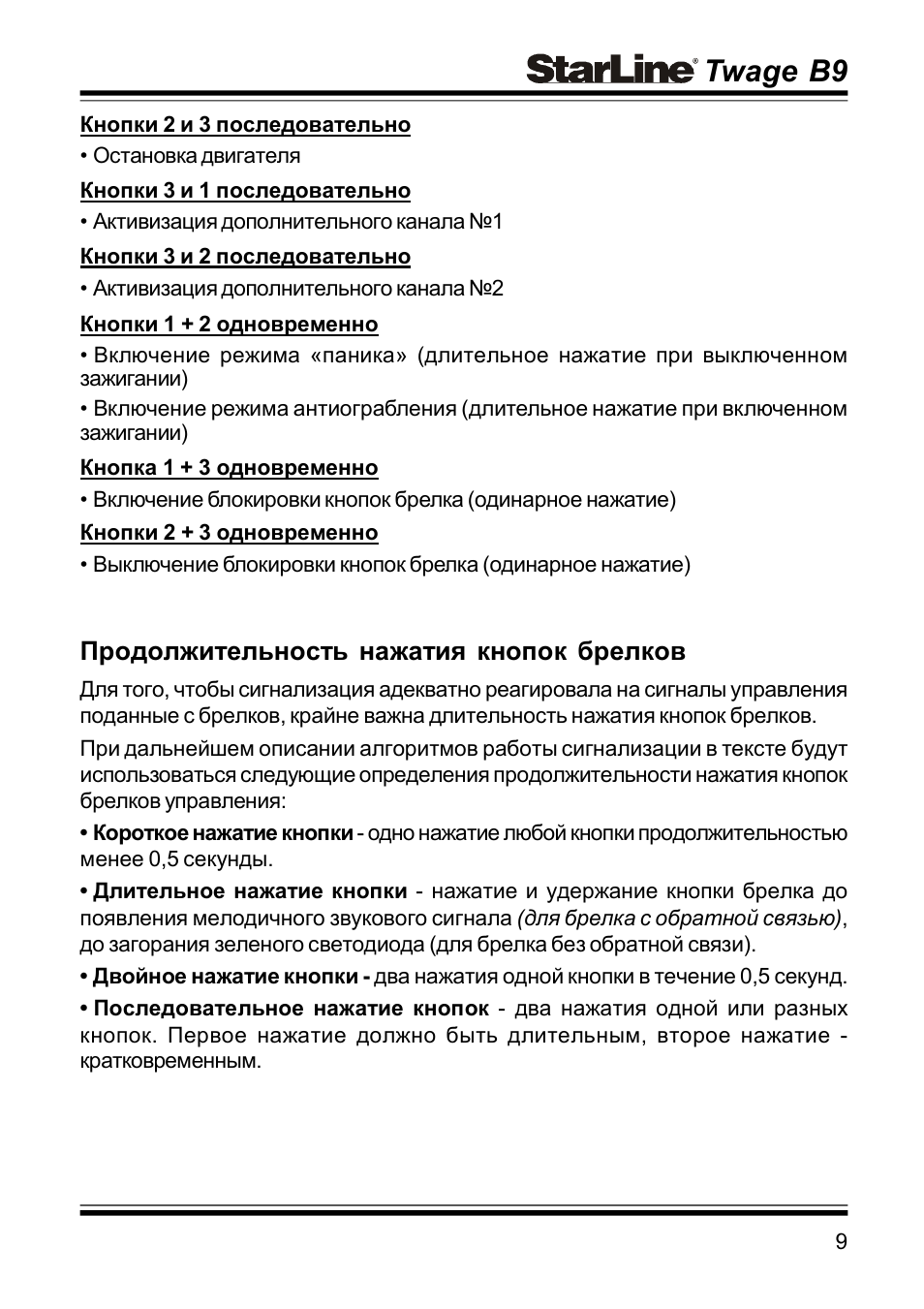

Кнопки 2 и 3 последовательно

• Остановка двигателя

Кнопки 3 и 1 последовательно

• Активизация дополнительного канала №1

Кнопки 3 и 2 последовательно

• Активизация дополнительного канала №2

Кнопки 1+2 одновременно

• Включение режима «паника» (длительное нажатие при выключенном зажигании)
• Включение режима антиограбления (длительное нажатие при включенном
  зажигании)

Кнопка 1+3 одновременно

• Включение блокировки кнопок брелка (одинарное нажатие)

Кнопки 2 + 3 одновременно

• Выключение блокировки кнопок брелка (одинарное нажатие)

Продолжительность нажатия кнопок брелков

Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелков, крайне важна длительность нажатия кнопок брелков. При
дальнейшем описании алгоритмов работы сигнализации в тексте будут использоваться
следующие определения продолжительности нажатия кнопок брелков управления:

• Кратковременное нажатие кнопки — одно нажатие любой
  кнопки продолжительностью менее 0,5 секунды.
• Длительное нажатие кнопки — нажатие и удержание кнопки
  брелка до появления мелодичного звукового сигнала (для брелка с обратной
  связью), до загорания зеленого светодиода (для брелка без обратной связи).
• Двойное нажатие кнопки -два нажатия одной кнопки в
  течение 0,5 секунд.
• Последовательное нажатие кнопок — два нажатия одной или
  разных кнопок. Первое нажатие должно быть длительным, второе нажатие —
  кратковременным.

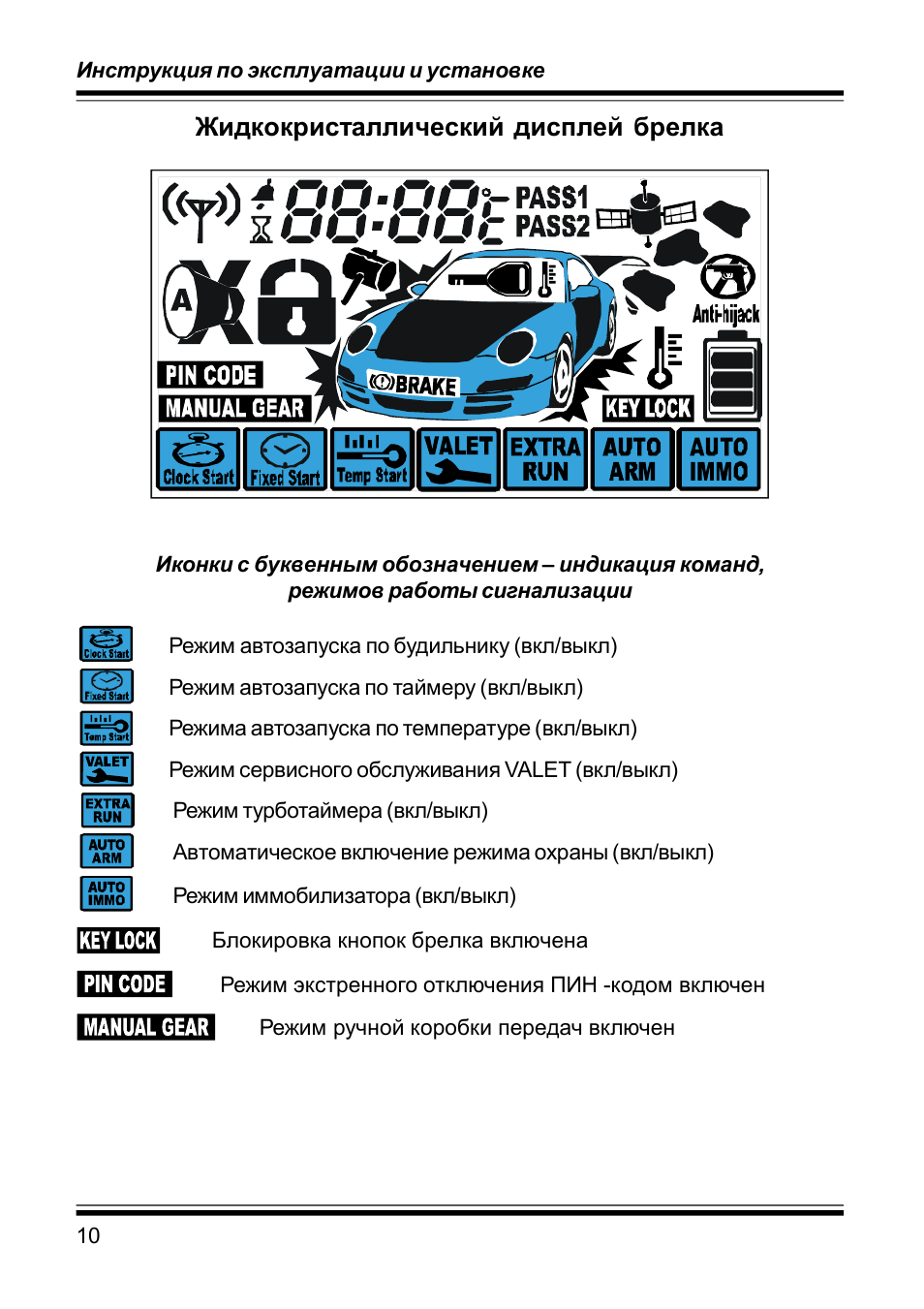

Жидкокристаллический дисплей брелка

Картинка с сайта: avtogsm.ru

Иконки с буквенным обозначением- индикация команд, режимов и функций
сигнализации

Иконки с цифровым обозначением- индикация состояния сигнализации и
автомобиля

Установка показаний часов

Основной брелок сигнализации имеет встроенные часы. Для установки текущего
времени нажмите кнопку 3 брелка и удерживайте нажатой до появления сначала 1
длительного, затем 1 короткого, затем 2 коротких звуковых сигналов. Отпустите
кнопку. Индикатор часов начнет мигать.

Для увеличения показаний часов используется кнопка 1 брелка, для уменьшения —
кнопка 2 брелка. Для быстрого увеличения или уменьшения показаний часов
удерживайте нажатой соответствующую кнопку брелка.

Для перехода к установке минут коротко нажмите кнопку 3 брелка. Для
увеличения показаний минут используется кнопка 1 брелка, для уменьшения
показаний — кнопка 2 брелка.

Для быстрого увеличения или уменьшения показаний минут удерживайте нажатой
соответствующую кнопку брелка. Для выхода из режима установки времени нажмите и
удерживайте кнопку 3 брелка до появления одного короткого звукового сигнала или
дождитесь автоматического выхода.

Установка будильника

Основной брелок сигнализации имеет встроенный будильник. Для установки
будильника нажмите кнопку 3 брелка и удерживайте нажатой до появления сначала 1
длительного, затем 1 короткого, затем 2 коротких звуковых сигналов. Отпустите
кнопку. Индикатор часов начнет мигать.

Последовательно нажимайте кнопку 3 брелка до появления на дисплее брелка
иконки будильника . Индикатор часов будильника начнет мигать.

Для увеличения показаний часов будильника используется кнопка 1 брелка, для
уменьшения — кнопка 2 брелка. Для быстрого увеличения или уменьшения показаний
часов будильника удерживайте нажатой соответствующую кнопку брелка.

Для перехода к установке минут будильника коротко нажмите кнопку 3 брелка.
После установки часов и минут будильника коротко нажмите кнопку 3 брелка для
установки режима будильника. Для включения будильника нажмите кнопку 1 брелка
(индикация ON), для выключения — кнопку 2 брелка (индикация OFF).
Для выхода из режима установки будильника нажмите и удерживайте кнопку 3 брелка
до появления 1 короткого звукового сигнала или дождитесь автоматического
выхода.

Включенный режим будильника на дисплее брелка индицируется иконкой . При срабатывании будильника прозвучит мелодичный сигнал, для его
досрочного прерывания нужно нажать кнопку 3 брелка.

Установка таймера

Основной брелок сигнализации имеет встроенный таймер с обратным отсчетом
времени. Для установки таймера нажмите кнопку 3 брелка и удерживайте нажатой до
появления сначала 1 длительного, затем 1 короткого, затем 2 коротких звуковых
сигналов. Отпустите кнопку. Индикатор часов начнет мигать. Последовательна
нажимайте кнопку 3 брелка до появления на дисплее брелка иконки таймера . Индикатор часов таймера начнет мигать.

Для увеличения показаний часов таймера используется кнопка 1 брелка, для
уменьшения — кнопка 2 брелка. Для быстрого увеличения или уменьшения показаний
часов будильника удерживайте нажатой соответствующую кнопку брелка.

Для перехода к установке минут таймера коротко нажмите кнопку 3 брелка. После
установки часов и минут таймера коротко нажмите кнопку 3 брелка для установки
режима таймера. Для включения таймера нажмите кнопку 1 брелка (индикация
ON), для выключения — кнопку 2 брелка (индикация OFF). Для выхода
из режима установки таймера нажмите и удерживайте кнопку 3 брелка до появления 1
короткого звукового сигнала или дождитесь автоматического выхода.

Максимальное значение времени таймера составляет 23 часа 59 минут.

При включенном таймере на дисплее отображается мигающий индикатор и текущее время таймера. По истечении установленного времени последуют
8 двойных звуковых сигналов, и индикация таймера исчезнет. Для прерывания
звуковых сигналов нажмите кнопку 3 брелка.

Включение / выключение режимов работы сигнализации с использованием
курсорного способа

Нажмите и удерживайте кнопку 3 брелка в нажатом состоянии до появления
сначала длительного, затем короткого звуковых сигналов брелка. После отпускания
кнопки на индикаторе брелка начнет вспыхивать одна из иконок нижнего ряда.
Короткими нажатиями кнопки 3 брелка установите курсор на нужную иконку и
включите / выключите требуемую функцию.

Включение функции осуществляется нажатием кнопки 1 брелка.

Выключение функции осуществляется нажатием кнопки 2 брелка.

Элементы питания брелков и их замена

В брелках радиоуправления используются различные элементы питания:

• в брелке с обратной связью используется 1 элемент питания «ААА» 1,5В,
• в брелке без обратной связи используется 1 элемент питания CR2032, ЗВ.

Время работы элементов питания брелков зависит: от частоты пользования
брелком, от частоты срабатывания пейджера, от выбранного режима оповещения, от
типа установленного элемента питания. Емкости элементов питания, имеющихся в
продаже, могут отличаться в несколько раз.

Среднее время работы элементов питания может составлять:

• для брелка с обратной связью от 6 до 9 месяцев
• для брелка без обратной связи от 9 до 12 месяцев

Для увеличения срока службы элемента питания брелка с обратной связью
предусмотрен специальный режим энергосбережения, который включается
автоматически через 2 минуты после выключения режима охраны. Включение режима
энергосбережения сопровождается исчезновением иконки с индикатора брелка с обратной связью. В этом режиме потребление
брелка уменьшается до минимума за счет отключения электрической схемы
приемника.

При разряде элемента питания на индикаторе брелка с обратной
связью отображается иконка , что говорит о необходимости ее замены.

Замена элемента питания в брелке с обратной связью выполняется в следующем
порядке:

1. Откройте крышку батарейного отсека брелка и выньте старую батарею.
2. Установите новый элемент питания, соблюдая его полярность. Правильное
   положение элемента питания указано на корпусе брелка под крышкой. Закройте
   крышку брелка.
3. После замены элемента питания откорректируйте показания текущего времени.

Замена элемента питания в брелке без обратной связи выполняется в следующем
порядке:

1. Открутите винт на нижней крышке брелка и откройте крышку.
2. Выньте старый элемент питания и установите новый, соблюдая полярность.
   Правильное положение элемента питания указано на корпусе брелка под крышкой.
   Закройте крышку брелка и закрутите крепежный винт

Включение режима охраны со звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен. Для включения режима
охраны нажмите кнопку 1 брелка. 1 сигнал сирены и 1 вспышка габаритов подтвердят
включение режима охраны.

Автоматическое запирание замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор начнет мигать, показывая, что автомобиль
охраняется.

На дисплее брелка отобразятся иконки и , последует 1 звуковой сигнал.

Внимание! Если двери, капот, багажник окажутся плохо
закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то
сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов.
Смотрите пункт «Самодиагностика при включении режима охраны».

Включение режима охраны без звуковых сигналов подтверждения

Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.

Для включения режима охраны дважды нажмите кнопку 1 брелка. Первое нажатие
должно быть длительным, второе нажатие — коротким.

1 вспышка габаритов подтвердит включение режима охраны. Автоматическое
запирание замков дверей произойдет, если они подключены к сигнализации.
Светодиодный индикатор начнет мигать, показывая, что автомобиль
охраняется.

На дисплее брелка отобразятся иконки и последует 1 звуковой сигнал.

Внимание! Если двери, капот, багажник окажутся плохо
закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то
сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов.
Смотрите пункт «Самодиагностика при включении режима охраны».

Включение режима бесшумной охраны

Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.

Для включения режима бесшумной охраны последовательно нажмите кнопки 1 и 2
брелка. Нажатие кнопки 1 должно быть длительным, нажатие кнопки 2 —
кратковременным. 1 вспышка габаритов подтвердит включение режима охраны.
Автоматическое запирание замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор начнет мигать, показывая, что автомобиль
охраняется. Последует 1 звуковой сигнал брелка и на его дисплее отобразятся
иконки и

Внимание! Если двери, капот, багажник окажутся плохо
закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то
сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов.
Смотрите пункт «Самодиагностика при включении режима охраны».

Включение режима охраны с работающим двигателем

Перед включением режима охраны с работающим двигателем включите стояночный
тормоз и откройте одну из дверей автомобиля. Светодиодный индикатор начнет
вспыхивать.

Нажмите кнопку 2 брелка. Прозвучит мелодичный сигнал брелка. На дисплее
брелка отобразится иконка и высветится время работы двигателя, соответствующее
запрограммированной функции 2.2. Светодиодный индикатор загорится постоянно.
Габаритные огни будут вспыхивать или останутся погашенными в зависимости от
состояния программируемой функции 1.7

Выньте ключ из замка зажигания, выйдите из автомобиля и закройте все двери,
капот, багажник. Двигатель будет продолжать работать.

Нажмите кнопку 1 брелка. В подтверждение включения режима охраны с работающим
двигателем последуют 1 сигнал сирены и 1 вспышка габаритов. Зоны зажигания,
датчика удара и дополнительного датчика будут отключены.

Автоматическое запирание замков дверей произойдет, если они подключены к
сигнализации. Последует 1 короткий звуковой сигнал брелка и на его дисплее
отобразятся иконки , , и высветится текущее время.

По истечении установленного времени работы двигателя (программируемая функция
2.2), двигатель будет автоматически остановлен без выключения режима охраны.
Зоны зажигания, датчика удара и дополнительного датчика будут взяты под охрану.
Светодиодный индикатор начнет мигать, показывая включенный режим охраны.

Автоматическое включение режима охраны (программируемая функция с
брелка)

Включение / выключение функции автоматического включения режима охраны
осуществляется следующим образом:

Нажмите и удерживайте кнопку 3 брелка в нажатом состоянии до появления
сначала длительного, затем короткого звуковых сигналов брелка. После отпускания
кнопки на индикаторе брелка начнет вспыхивать одна из иконок нижнего ряда.
Короткими нажатиями кнопки 3 брелка установите курсор на иконку AUTO
ARM.

Нажмите кнопку 1 брелка. Система отреагирует 1 вспышкой габаритов. Прозвучат
сначала 2 коротких, затем длительный звуковой сигнал брелка. После приглушенного
звукового сигнала брелка на его дисплее высветится постоянно иконка AUTO
ARM, показывая активизацию автоматического включения режима охраны.
Выключение функции автоматического включения режима охраны сопровождается
исчезновением иконки AUTO ARM.

Если функция автоматического включения режима охраны запрограммирована, то
после выключения зажигания и закрытия последней двери последуют 1 сигнал сирены
и 1 вспышка габаритов. Через 10 секунд сигнализация автоматически включит режим
охраны. В подтверждение последуют 1 сигнал сирены, 1 вспышка габаритов и 1
звуковой сигнал брелка. Замки дверей закроются. На дисплее брелка отобразятся
иконки , , AUTO ARM,

Внимание!

Экстренное включение режима охраны без брелка

Включение режима охраны без брелка дистанционного управления осуществляется
следующим образом:

1. При включенном зажигании откройте дверь. Светодиод вспышками будет
   показывать исправность концевого выключателя открытой двери.
2. Нажмите сервисную кнопку VALET 3 раза. Светодиодный индикатор временно
   погаснет (ориентировочно на 6 секунд).
3. Пока светодиод погашен выключите зажигание. Сигнализация включит
   20-секундный отсчет времени перед последующим затем включением режима охраны.
   В подтверждение начала отсчета последуют 1 сигнал сирены и 1 вспышка
   габаритов.
4. Выйдите из автомобиля и закройте дверь водителя ключом. Убедитесь, что
   замки остальных дверей, капота, багажника также закрыты.

По истечении 20-секундного интервала времени сигнализация автоматически
включит режим охраны независимо от состояния дверей, капота, багажника. В
подтверждение последует 1 вспышка габаритов. Светодиодный индикатор начнет
медленно мигать, показывая что автомобиль охраняется.

Внимание! Если на момент включения режима охраны двери,
капот, багажник окажутся плохо закрытыми, а ножной тормоз нажатым (или
стояночный выключенным) или неисправен один из кнопочных выключателей дверей,
капота, багажника, ножного (стояночного) тормоза, то сигнализация автоматически
отключит эту зону без каких-либо дополнительных сигналов оповещения.

Задержка активизации датчиков после включения режима охраны (программируемая
функция 1.3)

Задержка активизации датчиков может быть необходима для обхода зоны дверей на
время плавного погасания салонного света автомобиля или для успокоения датчиков
удара или объема. В противном случае, при включении режима охрана могут
последовать ложные предупредительные сигналы.

Сигнализация имеет возможность программирования 5, 30, 45 -секундной задержки
для датчиков дверей, капота, багажника или 60 -секундной задержки только для
датчиков дверей.

Внимание!

Выключение режима охраны со звуковыми сигналами подтверждения

Для выключения режима охраны со звуковыми сигналами подтверждения нажмите
кнопку 1 брелка.

2 сигнала сирены и 2 вспышки габаритов подтвердят выключение режима охраны.
Автоматическое отпирание замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор погаснет. На дисплее брелка отобразится
иконка , и последуют 2 коротких звуковых сигнала.

Состояние блокировки двигателя зависит от программируемой функции 1.11. Если
функция выключена, то двигатель будет разблокирован одновременно с выключением
режима охраны. Если функция включена, то для разблокирования двигателя
необходимо дополнительно выполнить действия описанные на стр.20 в разделе
«2-шаговое выключение блокировки двигателя».

Внимание! Если при выключении режима охраны следуют 3
сигнала сирены и 3 вспышки габаритов, это означает, что в режиме охраны
происходило срабатывание охранных датчиков. Смотрите пункт «Самодиагностика при
выключении режима охраны».

Выключение режима охраны без звуковых сигналов подтверждения

Для выключения режима охраны без звуковых сигналов подтверждения дважды
нажмите кнопку 2 брелка. Первое нажатие должно быть длительным, второе —
коротким. 2 вспышки габаритов подтвердят выключение режима охраны.
Автоматическое отпирание замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор погаснет. На дисплее брелка отобразится
иконка . и последуют 2 коротких звуковых сигнала.

Состояние блокировки двигателя зависит от программируемой функции 1.11. Если
функция выключена, то двигатель будет разблокирован одновременно с выключением
режима охраны. Если функция включена, то для разблокирования двигателя
необходимо дополнительно выполнить действия описанные на стр.20 в разделе
«2-шаговое выключение блокировки двигателя».

Внимание! Если при выключении режима охраны следуют 3
звуковых сигнала и 3 вспышки габаритов, это означает, что в режиме охраны
происходило срабатывание охранных датчиков. Смотрите пункт «Самодиагностика при
выключении режима охраны».

Выключение режима охраны при работающем двигателе

Для выключения режима охраны при работающем двигателе нажмите кнопку 2
брелка.

2 сигнала сирены и 2 вспышки габаритов подтвердят выключение. Автоматическое
отпирание замков дверей произойдет, если они подключены к сигнализации.
Светодиодный индикатор продолжает гореть постоянно. Двигатель продолжает
работать.

На дисплее брелка отобразятся иконки , , и последуют 2 коротких звуковых сигнала.

Экстренное выключение режима охраны без брелка 2-шаговое выключение
блокировки двигателя

Алгоритм экстренного выключения режима охраны или 2-шагового выключения
блокировки двигателя при выключении режима охраны (программируемая функция 1.11)
зависит от состояния программируемой функции 1.9.

Если выбран режим выключения без набора персонального кода,
то следует выполнить следующую процедуру:

1. Открыть дверь автомобиля ключом. Последуют сигналы тревоги или 4 вспышки
   габаритов, если режим охраны включался без брелка.
2. Включить зажигание и в течение 20 секунд нажать сервисную кнопку 3 раза.
3. Выключить зажигание. В подтверждение выключения режима охраны последуют 2
   сигнала сирены.

Внимание! Если запрограммирована функция автоматического
включения режима охраны, то после выполнения пункта 3, повторно включите
зажигание не менее, чем на 10 секунд, затем выключите во избежании включения
охраны.

Если выбран режим выключения путем набора 1, 2 или 3-значного
персонального кода, то следует выполнить следующую процедуру:

1. Открыть дверь автомобиля ключом. Последуют сигналы тревоги или 4 вспышки
   габаритов, если режим охраны включался без брелка.
2. В течение 20-секунд необходимо открыть дверь, включить зажигание и нажать
   сервисную кнопку VALET необходимое число раз, равное первому числу
   персонального кода.
3. Выключить и снова включить зажигание.

Если запрограммирован вариант 1-значного персонального кода, то в случае
правильно набранного кода режим охраны выключится. В подтверждение последуют 2
вспышки габаритов.

Если запрограммирован вариант 2 или 3-значного персонального кода, то после
набора первой цифры персонального кода следует перевключить зажигание и нажать
сервисную кнопку VALET необходимое число раз равное второму числу персонального
кода. При необходимости аналогичным образом ввести третью цифру персонального
кода. Если код набран верно, то режим охраны выключится. В подтверждение
последуют 2 вспышки габаритов.

Автоматический возврат в режим охраны при случайном выключении
(программируемая функция 1.5)

Если автоматический возврате режим охраны запрограммирован и в течение 30
секунд после выключения режима охраны двери автомобиля не открывались,
сигнализация автоматически вновь включит режим охраны. Это защищает от
выключения режима охраны случайным нажатием кнопки брелка, а также в случае,
если Вы, отключив сигнализацию, измените свое намерение сесть в автомобиль, а
включить режим охраны забудете. Сигнализация включит режим охраны
автоматически.

Внимание! Запирание замков дверей произойдет если они
подключены к сигнализации и запрограммирован вариант автовозврата в режим охраны
с запиранием замков дверей.

Перевключение режима охраны подтвердится 1 сигналом сирены и 1 вспышкой
габаритов. На дисплее брелка отобразятся иконки , , AUTO ARM и последует 1 короткий звуковой сигнал.
Двигатель будет заблокирован. Светодиодный индикатор начнет мигать, показывая,
что автомобиль охраняется.

Самодиагностика при включении режима охраны

Если при включении режима
охраны появляются 4 сигнала сирены и 4 вспышки габаритов, это означает что
двери, капот, багажник могут быть плохо закрыты, неисправен один из кнопочных
выключателей дверей, капота, багажника или не включен стояночный тормоз. Брелок
подаст 4 коротких звуковых сигнала, и на дисплее отобразится неисправная зона.
Эта зона будет временно исключена из контура охраны. Индикация открытой двери
одновременно сопровождается отображением иконки

Необходимо закрыть двери, капот и багажник, включить стояночный тормоз, и
система автоматически возьмет эту зону под охрану. В подтверждение последует
короткий звуковой сигнал брелка, на дисплее погаснет изображение неисправной
зоны.

Для того, чтобы в режиме охраны отображалась иконка необходимо выключить и заново включить режим охраны с закрытыми
дверями. Если причина неисправности кнопочных выключателей не может быть
устранена на месте, то система включит режим охраны с обходом неисправной зоны.
В случае самопроизвольного устранения неисправности при включенном режиме охраны
сигнализация сразу автоматически возьмет эту зону под охрану.

Самодиагностика при выключении режима охраны

Если в режиме охраны появлялись сигналы тревоги в результате срабатывания
датчиков дверей, капота, багажника, включения зажигания или выключения
стояночного тормоза (включения ножного тормоза) и сигналы тревоги не прерывались
с брелка, то при выключении режима охраны последуют 3 сигнала сирены и 3 вспышки
габаритов. На дисплее брелка отобразятся иконки, соответствующие причинам
срабатывания сигнализации.

Если же сигналы тревоги прерывались с брелка, то при выключении режима охраны
последуют только 2 звуковых сигнала и 2 вспышки габаритов. В этом случае на
дисплее брелка индикации причин срабатывания сигнализации не последует.

Охранные функции сигнализации

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то
это вызовет автоматическое включение сигналов тревоги: сигналы сирены, мигание
габаритных огней и включение салонного света. Двигатель будет заблокирован.
Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина
срабатывания сигнализации. Во время звучания сирены на дисплее брелка будет
мигать иконка . Пока мигают габариты, на дисплее будут мигать фары автомобиля.

Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и
максимально возможное количество циклов для различных причин срабатывания
сигнализации указаны в таблице ниже.

Примечание

Прерывание сигналов тревоги

Если Вы хотите прервать сигналы тревоги без выключения режима охраны,
например, Вы проверяли работу датчиков, нажмите кнопку 2 брелка. При этом
сигнализация останется в режиме охраны.

Если на момент прерывания тревоги причина срабатывания сигнализации была
устранена, то звуковые сигналы и индикация на дисплее брелка прекратятся. Если
же на момент прерывания тревоги причина срабатывания сигнализации не будет
устранена, то на дисплее брелка будет продолжать отображаться соответствующая
иконка. Охранная зона будет временно исключена из контура охраны. Иконка на
дисплее погаснет только после устранения причины срабатывания, в подтверждение
прозвучит 1 короткий звуковой сигнал.

Для прерывания только сигналов оповещения брелка нажмите кнопку 3 брелка. При
этом сигналы тревоги сигнализации и индикация на дисплее брелка будут
продолжаться.

Защищенность сигнализации от отключения питания

Любая попытка угонщиков выключить режим охраны временным отключением питания
окажется безуспешной. При отключении питания, например, сбросе клеммы
аккумулятора, сигнализация запоминает свое состояние. При восстановлении питания
сигнализация снова окажется в том же режиме (смотрите таблицу состояний ниже),
брелок подаст мелодичный звуковой сигнал. Если к системе подключена сирена с
автономным питанием, то при отключении клеммы аккумулятора сирена включит
звуковые сигналы тревоги.

Противоугонные функции сигнализации

Блокировка двигателя

Надежная блокировка двигателя сохраняется в течение всего периода охраны.
Попытки угонщиков завести двигатель, несмотря на сигналы тревоги, будут
бесполезны. Даже при обнаружении центрального блока сигнализации и отключении
его от разъемов кабелей двигатель останется заблокированным.

Режим иммобилизатора (программируемая функция с брелка)

Включение / выключение режима иммобилизатора осуществляется следующим
образом:

Нажмите и удерживайте кнопку 3 брелка в нажатом состоянии до появления
сначала длительного, затем короткого звуковых сигналов брелка. После отпускания
кнопки на индикаторе брелка начнет вспыхивать одна из иконок нижнего ряда.
Короткими нажатиями кнопки 3 брелка установите курсор на иконку AUTO
IMMO.

Нажмите кнопку 1 брелка. Система отреагирует 1 вспышкой габаритов. Прозвучат
сначала 2 коротких, затем длительный звуковой сигнал брелка. После приглушенного
звукового сигнала брелка на его дисплее высветится постоянно иконка AUTO
IMMO, показывая активизацию автоматического включения режима охраны.
Выключение режима иммобилизатора сопровождается исчезновением иконки
AUTO IMMO.

Если режим иммобилизатора запрограммирован, то двигатель будет автоматически
блокироваться через 30 секунд после каждого выключения зажигания, независимо от
того, включался режим охраны или нет. В режиме иммобилизатора светодиодный
индикатор горит постоянно.

Выключить блокировку двигателя до следующего выключения зажигания можно
одинарным нажатием кнопки 2 брелка или одинарным нажатием сервисной кнопки VALET
при выключенном зажигании. Прозвучат 2 звуковых сигнала брелка. Светодиодный
индикатор при включенном зажигании погаснет.

Примечание. Если запрограммирована функция турботаймера, то режим
иммобилизатора включаться не будет.

Режим антиограбления

Активное включение режима антиограбления с брелка

Включение режима антиограбления осуществляется при
включенном зажигании одновременным длительным нажатием кнопок 1 и 2 брелка.

В подтверждение последуют звуковые и световые сигналы тревоги. Автоматическое
запирание замков дверей произойдет, если они подключены к сигнализации.
Блокировка двигателя будет активизирована сразу или после нажатия на педаль
тормоза в зависимости от состояния программируемой функции 1.8. В течение первых
30 секунд двигатель будет блокироваться в импульсном режиме, затем непрерывно.
На индикаторе брелка с обратной связью появятся иконки , , , , сопровождаемые вибросигналом и звуковым сигналом тревоги.

Выключение режима антиограбления осуществляется двумя
одинарными нажатиями кнопки 2 брелка с интервалом 2 секунды независимо от
состояния зажигания.

После первого нажатия прекращаются сигналы тревоги. Светодиодный индикатор
начнет медленно мигать, показывая включенный режим охраны. После второго нажатия
выключается режим охраны с открыванием замков дверей, если они подключены к
сигнализации и выключением блокировки двигателя. В подтверждение последуют 2
сигнала сирены, 2 вспышки габаритов и 2 звуковых сигнала брелка. На индикаторе
брелка с обратной связью появится иконка

Пассивное включение режима антиограбления

Пассивное включение режима антиограбления осуществляется в 3 этапа. На 1-м
этапе включается режим ожидания, на 2-м этапе — включаются предупреждающие
сигналы, на 3-м — активизируется функция антиограбления.

этап 1 — включение режима ожидания

При включенном зажигании нажмите сервисную кнопку VALET 1 раз. Сигнализация
войдет в режим ожидания, без какой-либо индикации. Включенный режим ожидания
можно контролировать только по индикатору брелка. После нажатия кнопки 3 брелка
на индикаторе появится иконка

этап 2 — включение предупреждающих сигналов

После открытия двери при включенном зажигании светодиодный индикатор частыми
вспышками будет индицировать предстоящее включение режима антиограбления.

После закрытия двери к вспышкам светодиода добавятся вспышки габаритных огней
сигнализирующие о предстоящем включении режима антиограбления.

этап 3 — включение режима антиограбления

Через 30 секунд появятся прерывистые сигналы сирены. Еще через 30 секунд
сигналы сирены станут постоянными. Замки дверей закроются, если они подключены к
сигнализации. Блокировка двигателя будет активизирована сразу или после нажатия
на педаль тормоза в зависимости от состояния программируемой функции 1.8. В
течение первых 30 секунд двигатель будет блокироваться в импульсном режиме,
затем непрерывно.

Брелок с ЖКИ — отображение иконок , , , , сопровождаемые вибросигналом и звуковым сигналом тревоги.

Выключение режима антиограбления

После активизации 1 или 2 этапов — режим антиограбления выключается одинарным
нажатием кнопки 2 брелка.

После активизации 3 этапа — режим антиограбления можно выключить двумя
способами в зависимости от состояния программируемой функции 1.9.

Если выбран режим выключения без набора персонального кода,
то следует выполнить следующую процедуру:

1. Нажать и удерживать сервисную кнопку Valet в течение 3 секунд. После чего,
   выключить зажигание. Сигнализация перейдет в режим охраны.
2. Для выключения режима охраны откройте дверь. В течение 20-ти секунд
   включите зажигание и 3 раза нажмите кнопку Valet. Выключите зажигание. Режим
   охраны выключится, двигатель будет разблокирован.

Если выбран режим выключения путем набора 1, 2 или 3-значного
персонального кода, то следует выполнить следующую процедуру:

1. Открыть дверь автомобиля ключом. Последуют сигналы тревоги.
2. В течение 20-секунд необходимо открыть дверь, включить зажигание и нажать
   сервисную кнопку VALET необходимое число раз, равное первому числу
   персонального кода.
3. Выключить и снова включить зажигание. Если запрограммирован вариант
   1-значного персонального кода, то в случае правильно набранного кода режим
   охраны выключится. В подтверждение последуют 2 вспышки габаритов. Если
   запрограммирован вариант 2 или 3-значного персонального кода, то после набора
   первой цифры персонального кода следует перевключить зажигание и нажать
   сервисную кнопку VALET необходимое число раз равное второму числу
   персонального кода. При необходимости аналогичным образом ввести третью цифру
   персонального кода. Если код набран верно, то режим охраны выключится. В
   подтверждение последуют 2 вспышки габаритов.

Сервисные функции сигнализации

Управление работой датчика удара

Отключение датчика удара по уровням и его обратное включение неограниченное
количество раз в течении одного цикла охраны осуществляется двойными нажатиями
кнопки 1 брелка.

Первое двойное нажатие отключает первый уровень датчика, второе нажатие
отключает оба уровня датчика, третье нажатие включает оба уровня датчика,
четвертое нажатие снова отключает первый уровень датчика и так далее по
кругу.

Управление работой дополнительного датчика

Отключение дополнительного датчика по уровням и его обратное включение
неограниченное количество раз в течении одного цикла охраны осуществляется
двойными нажатиями кнопки 2 брелка. Первое двойное нажатие отключает первый
уровень датчика, второе нажатие отключает оба уровня датчика, третье нажатие
включает оба уровня датчика, четвертое нажатие снова отключает первый уровень
датчика и так далее по кругу.

Автоматическое управление замками дверей (программируемая функция 1.2)

Сигнализация позволяет запрограммировать 4 различных режима работы функции
автоматического управления замками дверей в зависимости от состояния
программируемой функции 1.2.

Вариант 1 — замки будут запираться после нажатия ножного тормоза при
включенном зажигании, а отпираться сразу после выключения зажигания;

Вариант 2 — замки будут запираться сразу после включения зажигания, а
отпираться сразу после его выключения;

Вариант 3 — включено только отпирание замков после выключения зажигания.

Вариант 4 — функция автоматического управления замками дверей отключена.

Дистанционное управление замками дверей

При включенном зажигании нажатие кнопки 1 брелка будет приводить к запиранию
замков дверей. На дисплее брелка будут отображаться иконки

При включенном зажигании нажатие кнопки 2 брелка будет приводить к отпиранию
замков дверей. На дисплее брелка будут отображаться иконки

Дистанционное включение режима «поиск» и контроль температуры
двигателя

Включение режима «поиск» осуществляется двойным нажатием кнопки 3 брелка в
течение 1 секунды. Последуют 6 сигналов сирены и 6 вспышек габаритов, прозвучит
мелодичный сигнал брелка и на индикаторе брелка отобразится температура
двигателя.

Дистанционное включение режима «паника»

Для включения режима «паники» при выключенном зажигании одновременно
длительно нажмите и удерживайте кнопки 1 и 2 брелка. Последуют 3 продолжительных
сигнала сирены и 3 вспышки габаритов. Прозвучит звуковой сигнал брелка.

Внимание! Если режим охраны был предварительно выключен, то
при включении режима «паника» замки дверей запираются. После выключения режима
«паника» автоматически включается режим охраны. При этом индикации на дисплее
брелка не последует.

Управление дополнительным каналом №1 дистан

Лидеры:

Новинки:

ВНИМАНИЕ !

Обязательные меры безопасности при использовании

функции запуска двигателя.

Необходимо помнить, что автомобиль является средством повышенной
опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может
покидать свое место или оставлять транспортное средство, если им приняты
необходимые меры, исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.

Перед эксплуатацией автосигнализации STARLINE Twage В9 внимательно
ознакомьтесь с мерами безопасного использования функции дистанционного
или автоматического запуска двигателя, изложенными ниже.
1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
2. Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность движения
автомобиля.
3. Оставляя автомобиль, обязательно устанавливайте рычаг управления
автоматической трансмиссии в положении “PARK”, а рычаг переключения ручной
коробки передач – в нейтральное положение.
4. Если в Вашем автомобиле используется ручная коробка передач, то перед
включением функции дистанционного или автоматического запуска двигателя
обязательно выполняйте процедуру подготовки к запуску двигателя
“программную нейтраль”.
5. Никогда не запускайте двигатель автомобиля в отсутствии водителя, если
кто-либо находится перед автомобилем или позади него.
6. Никогда не передавайте брелки управления автосигнализацией детям, а
также другим лицам без их предварительного ознакомления с настоящей
инструкцией.
7. На автомобилях с ручной коробкой передач не рекомендуется производить
дистанционный или автоматический запуск двигателя, если автомобиль
находится вне зоны видимости, и пользователь автосигнализации не в состоянии
контролировать процесс запуска двигателя.
8.

Перед тем как включать функцию дистанционного или автоматического

запуска двигателя необходимо:
— убедиться в исправном состоянии автомобиля;
— убедиться в наличии достаточного количества топлива, масла, охлаждающей
жидкости и т.д.;
— установить параметры работы отопителя салона (кондиционера), обогрева
стекол и других аксессуаров на необходимые уровни;
— установить регулятор обдува салона на циркуляцию воздуха, что позволит
более эффективно прогреть или охладить воздух в автомобиле.

2

Инструкция по эксплуатации и установке

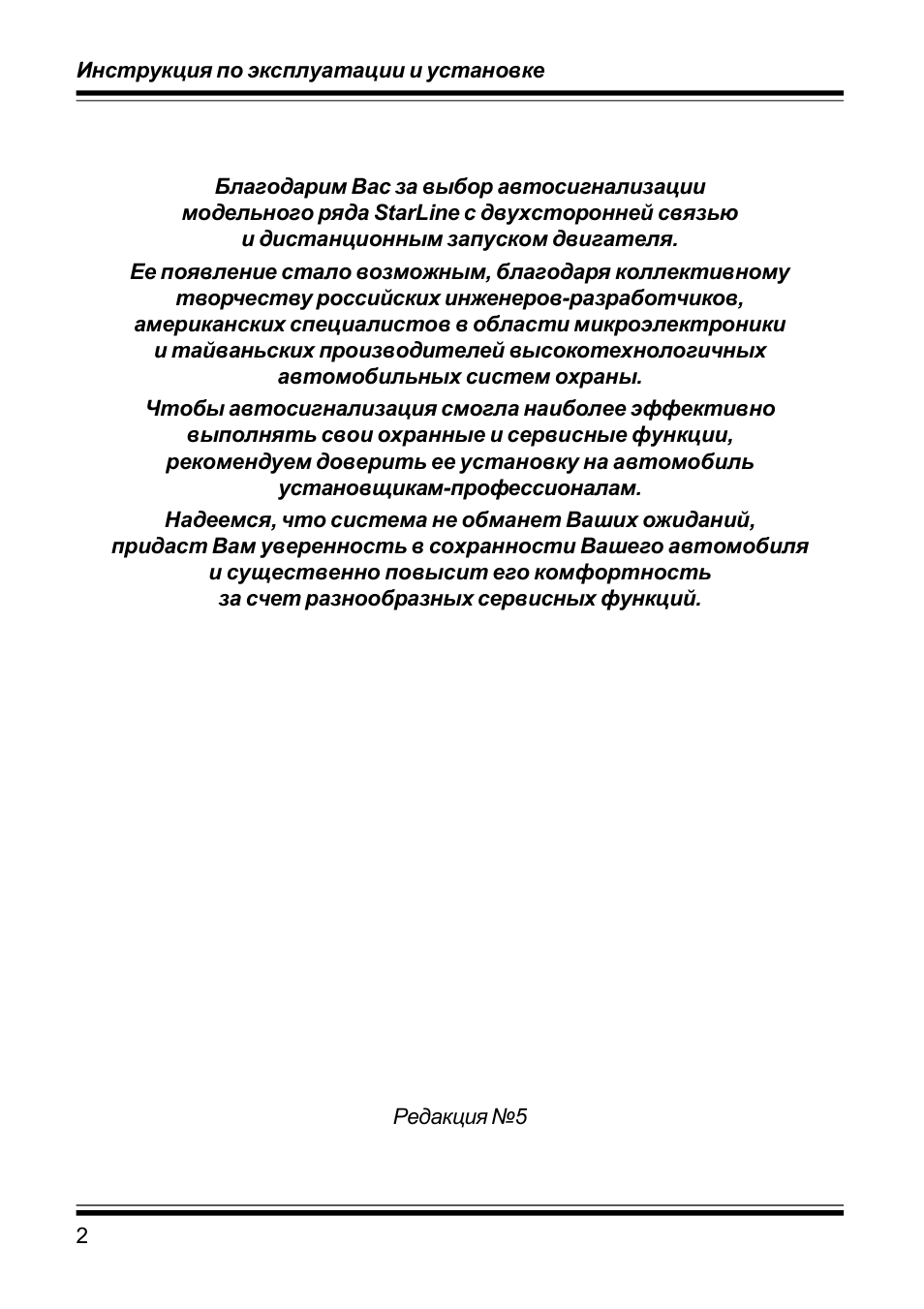

Благодарим Вас за выбор автосигнализации

модельного ряда StarLine с двухсторонней связью

и дистанционным запуском двигателя.

Ее появление стало возможным, благодаря коллективному

творчеству российских инженеров-разработчиков,

американских специалистов в области микроэлектроники

и тайваньских производителей высокотехнологичных

автомобильных систем охраны.

Чтобы автосигнализация смогла наиболее эффективно

выполнять свои охранные и сервисные функции,

рекомендуем доверить ее установку на автомобиль

установщикам-профессионалам.

Надеемся, что система не обманет Ваших ожиданий,

придаст Вам уверенность в сохранности Вашего автомобиля

и существенно повысит его комфортность

за счет разнообразных сервисных функций.

Редакция №5

3

Twage B9

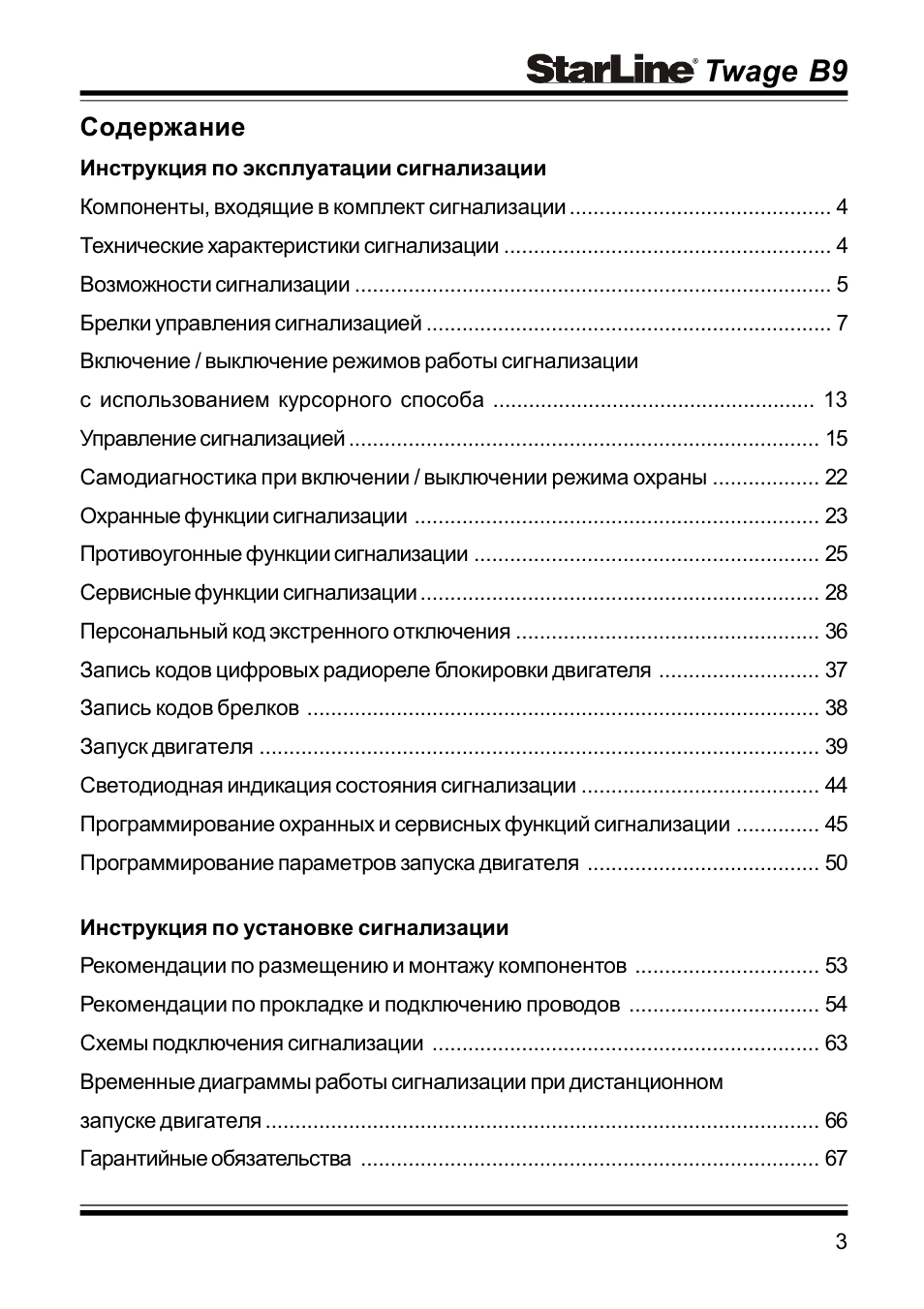

Содержание

Инструкция по эксплуатации сигнализации

Компоненты, входящие в комплект сигнализации …………………………………….. 4

Технические характеристики сигнализации ………………………………………………. 4

Возможности сигнализации …………………………………………………………………….. 5

Брелки управления сигнализацией ………………………………………………………….. 7

Включение / выключение режимов работы сигнализации

с использованием курсорного способа ……………………………………………… 13

Управление сигнализацией ……………………………………………………………………. 15

Самодиагностика при включении / выключении режима охраны ……………… 22

Охранные функции сигнализации ………………………………………………………….. 23

Противоугонные функции сигнализации …………………………………………………. 25

Сервисные функции сигнализации …………………………………………………………. 28

Персональный код экстренного отключения …………………………………………… 36

Запись кодов цифровых радиореле блокировки двигателя ……………………… 37

Запись кодов брелков ………………………………………………………………………….. 38

Запуск двигателя …………………………………………………………………………………. 39

Светодиодная индикация состояния сигнализации …………………………………. 44

Программирование охранных и сервисных функций сигнализации ………….. 45

Программирование параметров запуска двигателя ………………………………… 50

Инструкция по установке сигнализации

Рекомендации по размещению и монтажу компонентов …………………………. 53

Рекомендации по прокладке и подключению проводов ………………………….. 54

Схемы подключения сигнализации ……………………………………………………….. 63

Временные диаграммы работы сигнализации при дистанционном

запуске двигателя ………………………………………………………………………………… 66

Гарантийные обязательства ………………………………………………………………….. 67

4

Инструкция по эксплуатации и установке

Компоненты, входящие в комплект сигнализации

1 брелок дистанционного управления с жидкокристаллическим дисплеем и
обратной связью, 1 брелок дистанционного управления без обратной связи,
центральный процессорный блок, модуль приемопередатчика с антенной, c
кнопкой аварийного вызова водителя и c датчиком температуры в салоне
автомобиля, датчик температуры двигателя, двухуровневый датчик удара,
светодиодный индикатор, сервисная кнопка Valet, кнопка капота, комплект
кабелей, памятка пользователя, инструкция по эксплуатации и установке.

Технические характеристики

Несущая частота радиосигнала управления …………………………433,92 МГц
Максимальный радиус действия брелка в режиме передатчика ………. 600 м*
Максимальный радиус действия брелка в режиме пейджера …………. 1200 м*
Максимальный радиус действия брелка без обратной связи …………….. 15 м*
Тип датчика удара ……………………………………………………. пьезоэлектрический
Рабочая температура ………………………………………………… от –40 до +85 °С
Напряжение питания постоянного тока ………………………………………….. 9-18В
Ток, потребляемый сигнализацией в режиме охраны …………………. менее 15мА
Максимально допустимый ток на выходах:
· цепи подключения сирены ……………………………………………………………… 2А

· цепей подключения габаритных огней …………………………………………. 2х 7,5А

· цепей управления электроприводами замков дверей …………………………. 20А

· цепи включения зажигания ……………………………………………………….. 25/30А

· цепи включения АСС ……………………………………………………………….. 25/30А

· цепи включения стартера ………………………………………………………….. 25/30А

· цепи блокировки двигателя ……………………………………………………….. 25/30А

· цепей дополнительных каналов управления ………………………………… 300 мА
Питание брелка с обратной связью – 1,5В (1 элемент питания типа ААА)
Питание брелка без обратной связи – 3В (1 элемент питания типа CR2032)

* Дальность действия брелка и пейджера может уменьшаться в зависимости
от места установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют всем требованиям нормативных документов РФ.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются
и эксплуатируются в строгом соответствии с данной инструкцией.

5

Twage B9

Возможности сигнализации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (обычные реле / цифровые радиореле StarLIne DRR)
· Двери, капот, багажник – от открывания (кнопочные выключатели)
· Стояночный тормоз – от выключения (кнопочный выключатель)
· Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
· Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

· Оригинальный динамический код управления, защищенный от подбора и
перехвата диалоговым алгоритмом кодирования «свой-чужой»
· Запоминание исходного состояния при отключении питания и возврат в тоже
состояние при восстановлении питания
· Ограничение количества циклов тревоги от датчиков
· Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны
· Подача сигналов оповещения о тревоге на брелок с обратной связью
· Режим иммобилизатора
· Режим антиограбления
· Режим турботаймера
· Программируемое 2-шаговое выключение блокировок двигателя
· Программируемый персональный код экстренного отключения
· Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом
· Индикация состояния сигнализации светодиодом и на дисплее брелка
· Индикация причин срабатывания сигнализации по 9 зонам охраны
· Индикация неисправной зоны при включении режима охраны
· Индикация факта срабатывания сигнализации звуковыми сигналами
· Светодиодная индикация исправности концевых выключателей
· Световая сигнализация открытых дверей

6

Инструкция по эксплуатации и установке

Сервисные функции сигнализации

· Режим бесшумной охраны
· Режим охраны с работающим двигателем
· Бесшумное включение / выключение режима охраны
· Включение / выключение режима охраны без брелка
· Обход зоны дверей на время задержки погасания салонного света
· Автоматический возврат в режим охраны при случайном выключении
· Дистанционное отключение датчиков по уровням в режиме охраны
· Дистанционное управление центральным замком
· Управление центральным замком от замка зажигания
· Двухшаговое отпирание замков дверей
· Двухимпульсное отпирание замков дверей
· Возможность реализации функции “комфорт”
· 4 дополнительных канала управления
· Управление освещением салона автомобиля
· Режим паника
· Режим поиска автомобиля
· Служебный режим Valet

· Режим вызова из автомобиля
· Защита от случайного нажатия кнопок брелков
· Звуковой и вибро режимы работы брелка с обратной связью
· Раздельная индикация температуры в салоне и под капотом автомобиля
· Режим энергосбережения брелка с жидкокристаллическим дисплеем
· Дистанционное программирование новых и стирание утерянных брелков
· Дистанционное программирование режимов и функций сигнализации
· Оперативный сброс программируемых функций на заводские установки
· Возможность работы с охранно-поисковым GSM/GPS модулем StarLine Space
· Индикация текущего времени, будильник, таймер

Функции запуска двигателя

· Дистанционный запуск / остановка двигателя
· Дистанционное продление работы запущенного двигателя
· Автоматический запуск двигателя по температуре, по будильнику, по таймеру

каждые 2, 3, 4 часа или 24 часа (суточный таймер)
· Выбор типа двигателя: бензин / дизель
· Выбор типа трансмиссии: автоматическая / ручная
· Контроль работы двигателя по сигналам таходатчика, генератора или

по изменению напряжения бортовой сети
· Автоматическая защита от перекрутки стартера при запуске двигателя
· Индикация времени работы запущенного двигателя на дисплее брелка

7

Twage B9

Брелок с обратной связью Брелок без обратной связи

Брелки управления сигнализацией

Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы системы могут изменяться путем
программирования.
Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим индикатором (ЖКИ) и 3-кнопочным брелком
управления без обратной связи со светодиодной индикацией (СДИ).
Назначение кнопок управления 1, 2 и 3 обоих брелков одинаково.
Динамический код управления брелков защищен от подбора и перехвата.
При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации
в режиме охраны, соответствующая информация передается на приемник
брелка с обратной связью и отображается на его индикаторе с одновременнным
включением звуковых и вибросигналов оповещения, включается
люминесцентная подсветка индикатора.
В брелке с обратной связью использован оригинальный курсорный способ
выбора некоторых команд управления, при котором разным командам
соответствует своя иконка, высвечиваемая на индикаторе брелка.
Кроме этого, на индикатор брелка с обратной связью выводится информация
текущего времени, будильника, таймера обратного отсчета времени,
температуры в салоне автомобиля, температуры в подкапотном пространстве
или температуры двигателя.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1

Кнопка 2

Кнопка 3

8

Инструкция по эксплуатации и установке

Назначение кнопок брелков

Кнопка 1
• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
• Включение режима охраны без звукового подтверждения (последовательное

нажатие)
• Отключение / включение датчика удара по уровням (двойное нажатие)
• Запирание замков дверей при включенном зажигании (одинарное нажатие)
Кнопка 2
• Выключение режима охраны со звуковым подтверждением (одинарное

нажатие)
• Выключение режима охраны без звукового подтверждения (последовательное

нажатие)
• Отключение / включение дополнительного датчика по уровням (двойное

нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Выключение режима антиограбления (два одинарных нажатия)
• Прерывание сигналов тревоги (одинарное нажатие)
Кнопка 3
• Контроль состояния сигнализации и температуры в салоне автомобиля

(одинарное нажатие)
• Включение режима «поиск» и контроль температуры двигателя (двойное

нажатие)
• Активизация дополнительного канала №3 (последовательное нажатие)
• Активизация курсорного выбора следующих функций: автоматический запуск

по будильнику, автоматический запуск по таймеру, автоматический запуск по

температуре, режим сервисного обслуживания, режим турботаймера, режим

иммобилизатора, автоматическое включение режима охраны (длительное

нажатие)
• Включение режима установки текущего времени, показаний будильника и

таймера обратного отсчета (длительное нажатие)
Кнопки 1 и 2 последовательно
• Включение режима бесшумной охраны с выключением звуковых сигналов

подтверждения
Кнопки 1 и 3 последовательно
• Запуск двигателя или продление работы уже запущенного двигателя
Кнопка 2, затем кнопка 1
• Включение режима охраны с работающим двигателем (одинарные нажатия)

9

Twage B9

Кнопки 2 и 3 последовательно
• Остановка двигателя
Кнопки 3 и 1 последовательно
• Активизация дополнительного канала №1
Кнопки 3 и 2 последовательно
• Активизация дополнительного канала №2
Кнопки 1 + 2 одновременно
• Включение режима «паника» (длительное нажатие при выключенном

зажигании)
• Включение режима антиограбления (длительное нажатие при включенном

зажигании)
Кнопка 1 + 3 одновременно
• Включение блокировки кнопок брелка (одинарное нажатие)
Кнопки 2 + 3 одновременно
• Выключение блокировки кнопок брелка (одинарное нажатие)

Продолжительность нажатия кнопок брелков

Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелков, крайне важна длительность нажатия кнопок брелков.
При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок
брелков управления:
• Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.
• Длительное нажатие кнопки — нажатие и удержание кнопки брелка до
появления мелодичного звукового сигнала (для брелка с обратной связью),
до загорания зеленого светодиода (для брелка без обратной связи).
• Двойное нажатие кнопки — два нажатия одной кнопки в течение 0,5 секунд.
• Последовательное нажатие кнопок — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным, второе нажатие —
кратковременным.

10

Инструкция по эксплуатации и установке

Иконки с буквенным обозначением – индикация команд,

режимов работы сигнализации

Режим автозапуска по будильнику (вкл/выкл)

Режим автозапуска по таймеру (вкл/выкл)

Режима автозапуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим турботаймера (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилизатора (вкл/выкл)

Блокировка кнопок брелка включена

Режим экстренного отключения ПИН -кодом включен

Режим ручной коробки передач включен

Жидкокристаллический дисплей брелка

Нажмите на кнопку для помощи

Картинка с сайта: autoklychi.ru

Три разных поколения B9

Картинка с сайта: autoklychi.ru

Процедура записи брелоков, сравнение

Картинка с сайта: autoklychi.ru

Настраиваемые функции охраны

Картинка с сайта: autoklychi.ru

Starline Messenger M30

Картинка с сайта: autoklychi.ru

Комплект M31 GSM/GPS

Картинка с сайта: autoklychi.ru

Скриншот руководства по монтажу

Картинка с сайта: autoklychi.ru

Проверка правильности монтажа с автозапуском

Картинка с сайта: autoklychi.ru

Настраиваемые функции автозапуска

Картинка с сайта: autoklychi.ru

Настройка периода срабатывания

Картинка с сайта: autoklychi.ru

Как подключать синий провод

Картинка с сайта: autoklychi.ru

Подключение черно-желтого провода

Картинка с сайта: autoklychi.ru

Пульты-брелоки B9 Dialog
