4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

! Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Стиральная Машина

Инструкция к Стиральной Машине Indesit NS 5051 S

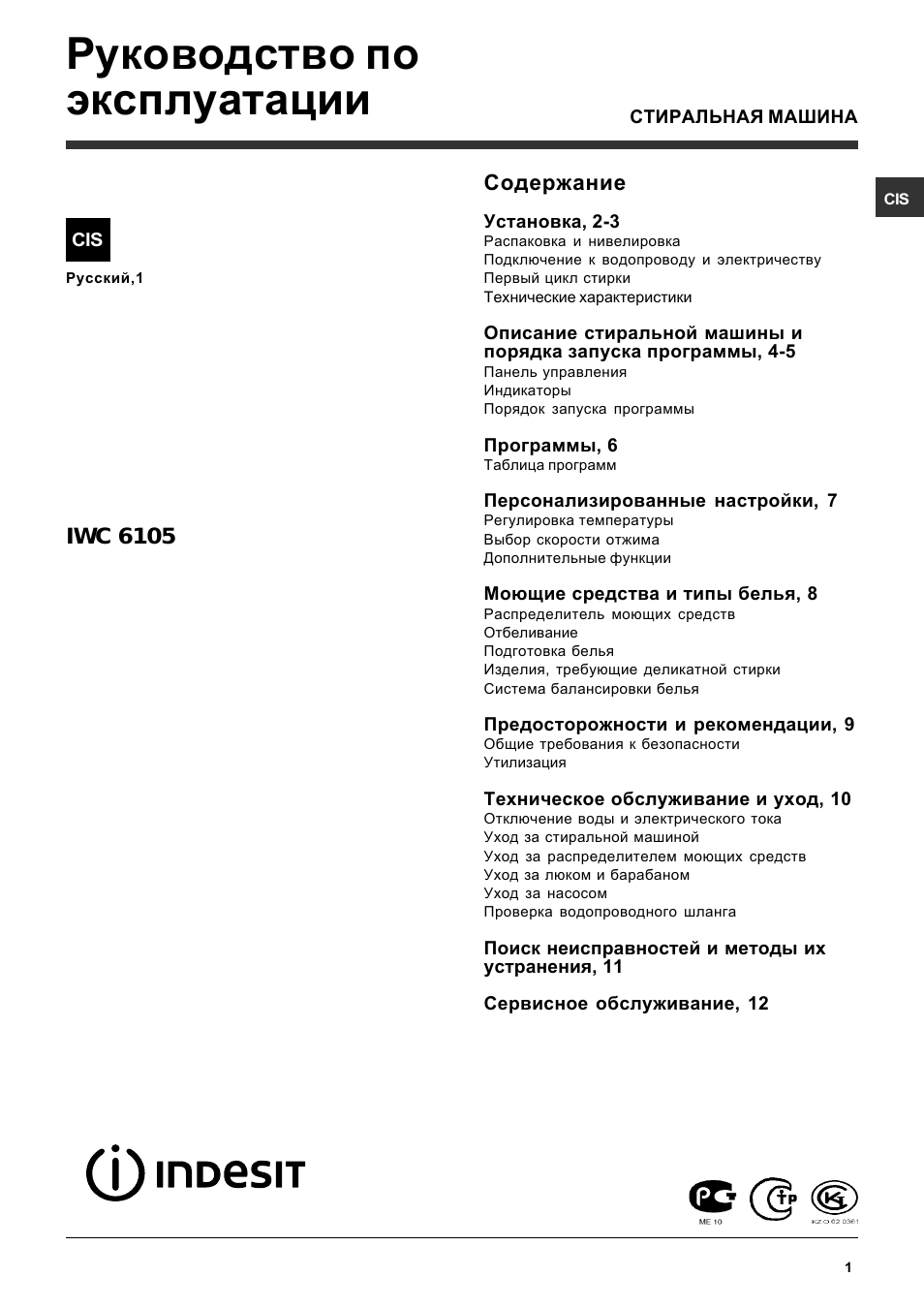

Руководство по

эксплуатации

СТИРАЛЬНАЯ МАШИНА

Содержание

RU

Установка, 2-3

Распаковка и выравнивание

RU

KZ

Подключение к водопроводной и электрической сети

Русский,1

ҚАЗАҚША,13

Первый цикл стирки

Технические данные

Техническое обслуживание и уход, 4

Отключение воды и электрического тока

Уход за стиральной машиной

Уход за распределителем моющих средств

Уход за люком и барабаном

Уход за насосом

Проверка водопроводного шланга

Предосторожности и рекомендации, 5

Общие требования к безопасности

Система балансировки белья

Утилизация

Условия хранения и транспортировки

NS 5051

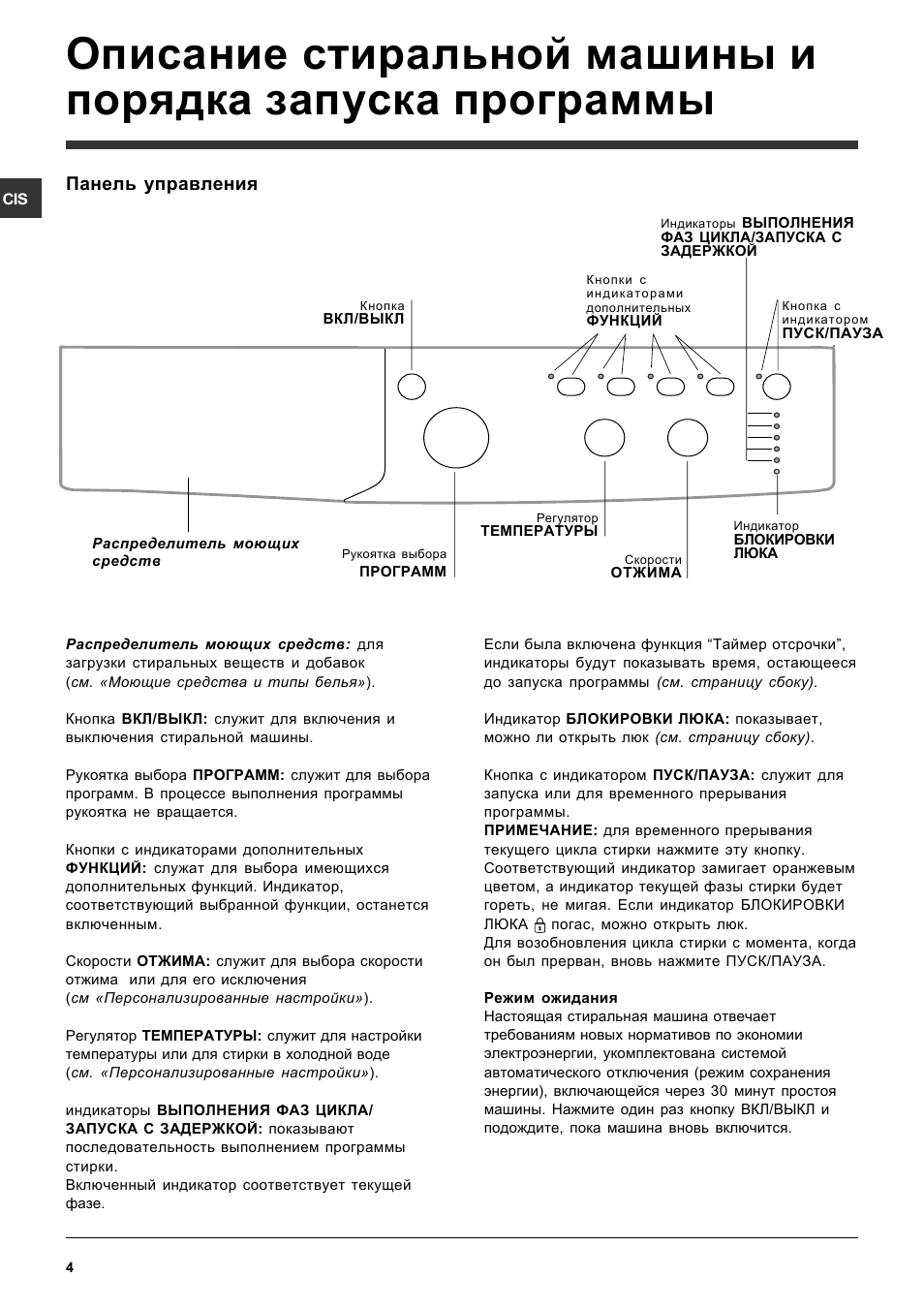

Описание стиральной машины и

порядка запуска программы, 6-7

Панель управления

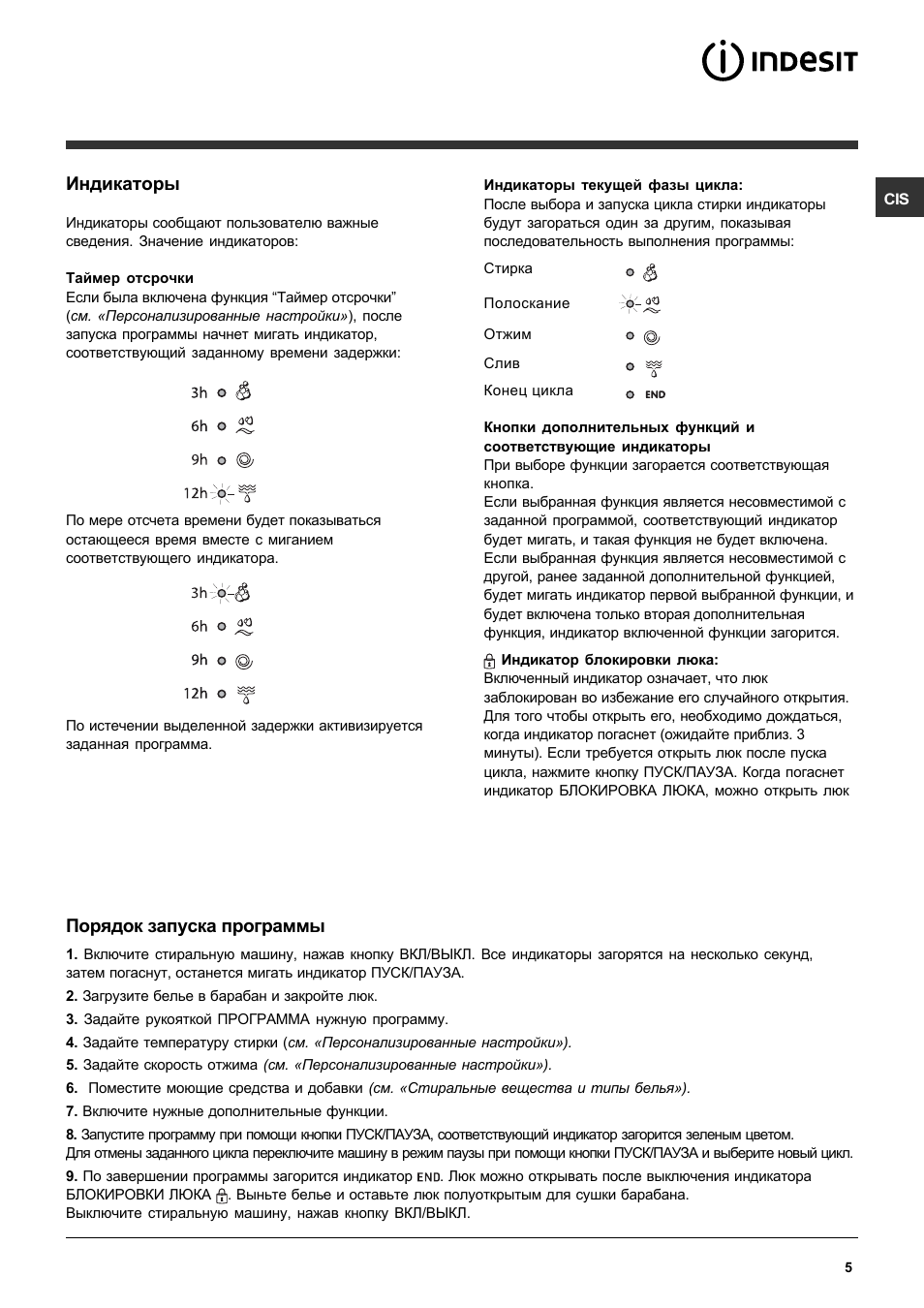

Индикаторы

Порядок запуска программы

Программы, 8

Push & Wash

Таблица программ

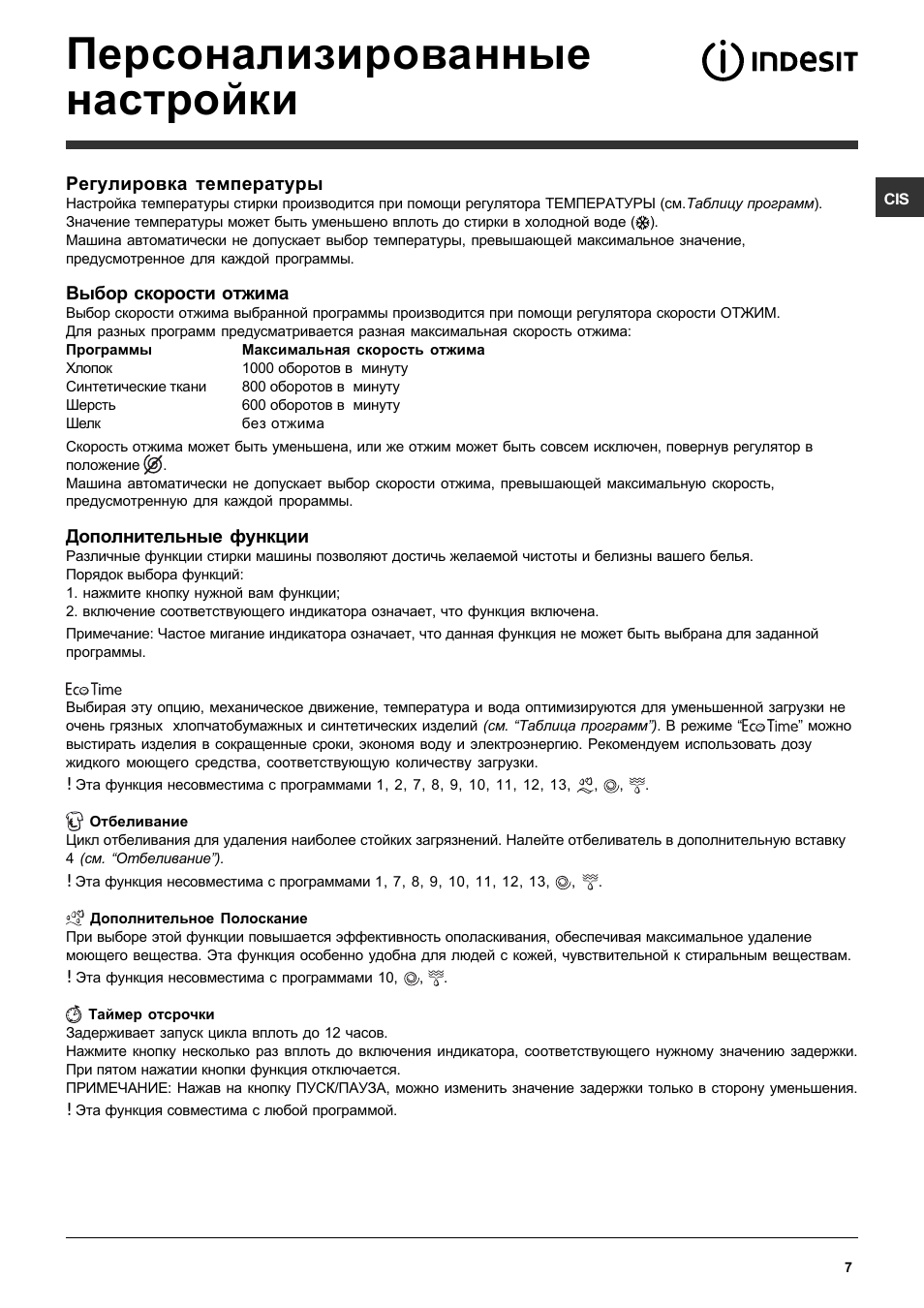

Персонализированные настройки, 9

Соответствие классов энергоэффективности

Регулировка температуры

Класс

Информация о классе

Дополнительные функции

энергоэффективности в

энергоэффективности,

соответствии с Российским

указаная на продукте

законодательством

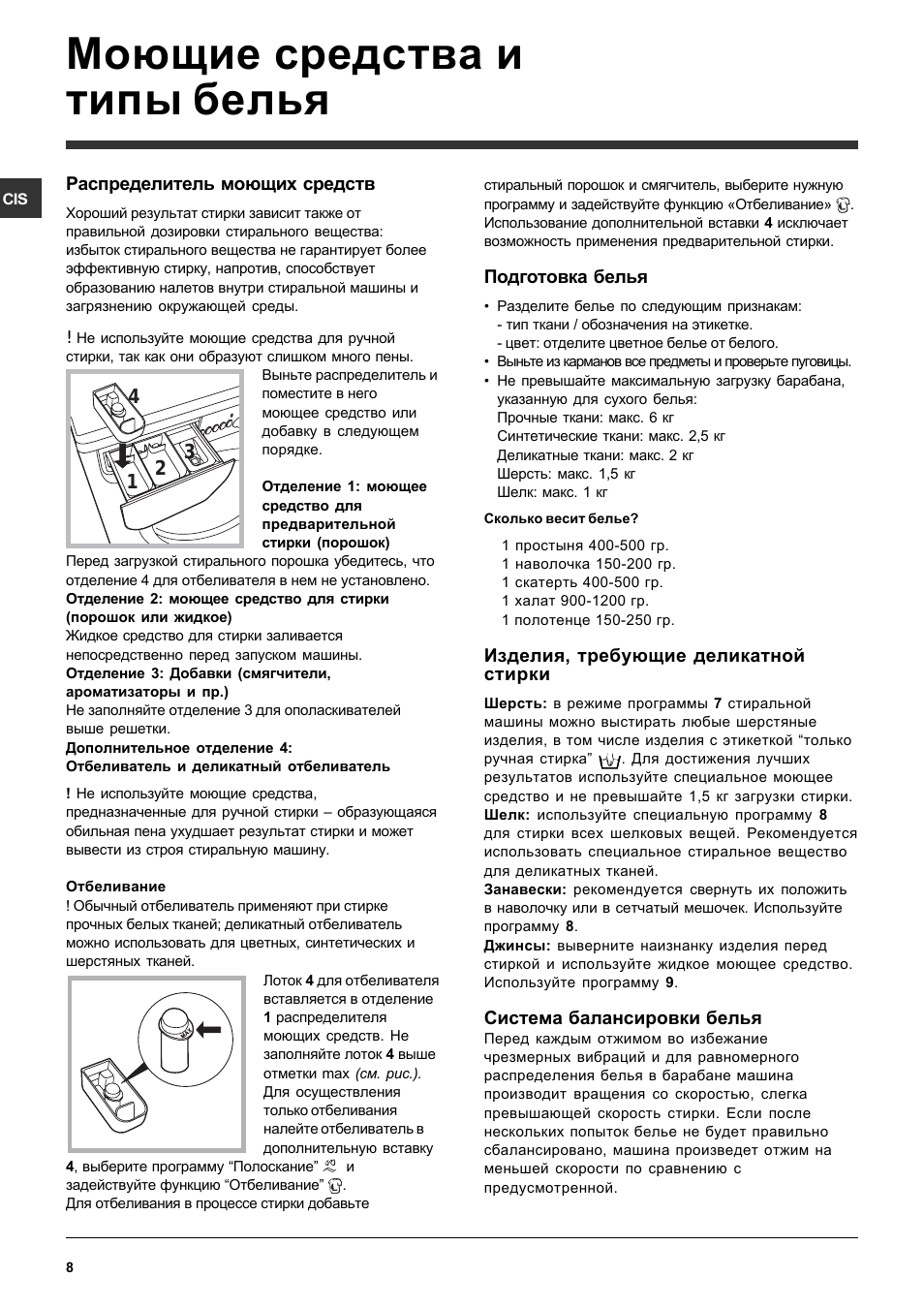

Моющие средства и типы белья, 10

Распределитель моющих средств

A A

Отбеливание

A+ A-10% (*)

Подготовка белья

A++ A-20% (*)

Изделия, требующие деликатной стирки

A+++ A-30% (*)

Поиск неисправностей и методы их

A+++-10% A-40% (*)

устранения, 11

A+++-20% A-50% (*)

(*) на данное количество процентов показатели

Сервисное обслуживание, 12

энергоэффективности лучше, чем у класса “А”, определенного

нормативными документами Российской Федерации.

1

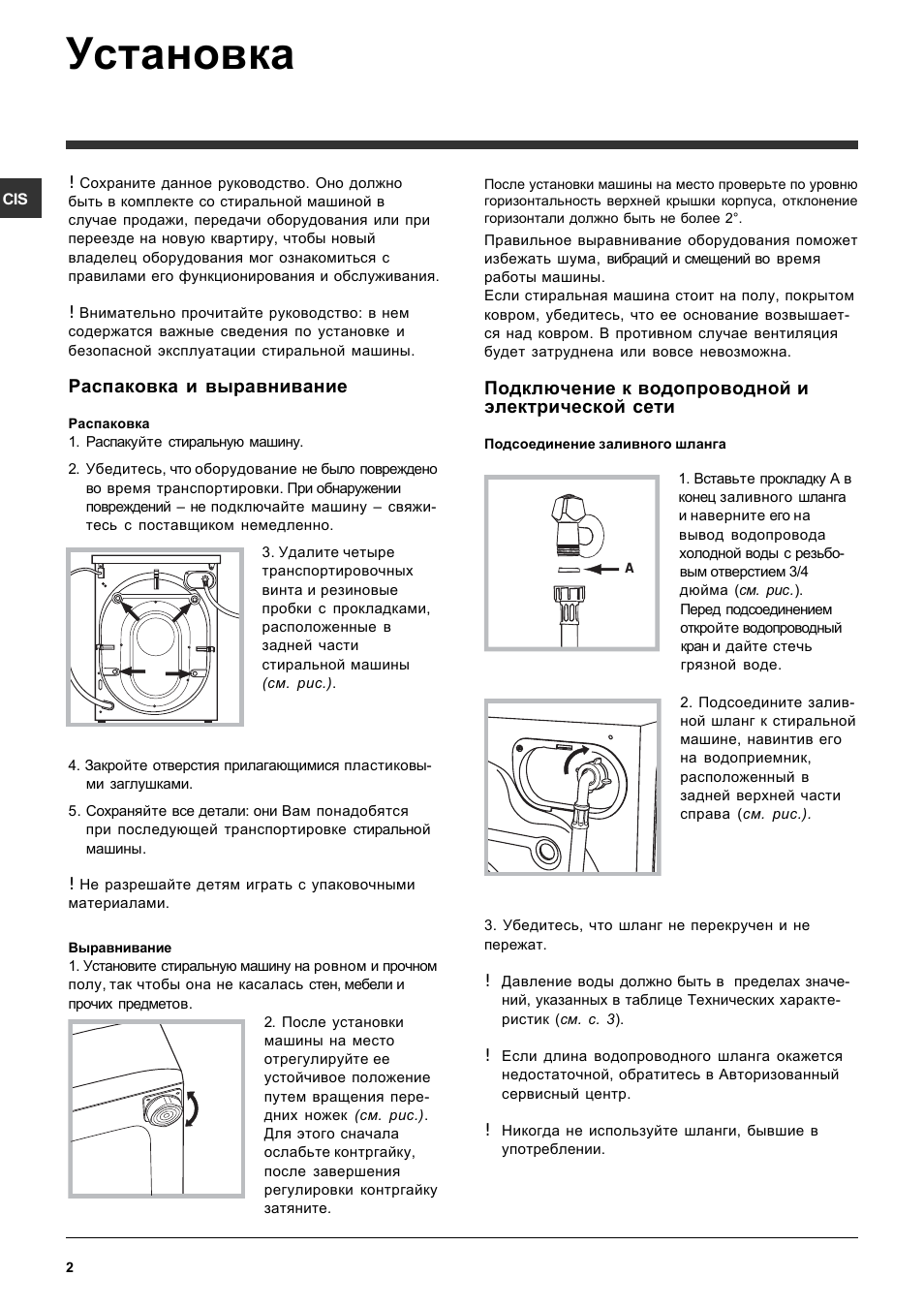

Установка

! Сохраните данное руководство. Оно должно быть в

После установки машины на место проверьте по уровню

RU

комплекте со стиральной машиной в случае продажи,

горизонтальность верхней крышки корпуса, отклонение

горизонтали должно быть не более 2°.

передачи оборудования или при переезде на новую

квартиру, чтобы новый владелец оборудования мог

Правильное выравнивание оборудования поможет

ознакомиться с правилами его функционирования и

избежать шума, вибраций и смещений во время работы

обслуживания.

машины.

Если стиральная машина стоит на полу, покрытом

! Внимательно прочитайте руководство: в нем

ковром, убедитесь, что ее основание возвышается

содержатся важные сведения по установке и

над ковром. В противном случае вентиляция будет

безопасной эксплуатации стиральной машины.

затруднена или вовсе невозможна.

Распаковка и выравнивание

Подключение к водопроводной и

электрической сети

Распаковка

1. Распакуйте стиральную машину.

Подсоединение заливного шланга

2. Убедитесь, что оборудование не было повреждено

1. Вставьте прокладку А в

во время транспортировки. При обнаружении

конец заливного шланга

повреждений – не подключайте машину –

и наверните его на вывод

свяжитесь с поставщиком немедленно.

водопровода холодной

3. Удалите четыре

воды с резьбовым

транспортировочных

отверстием 3/4 дюйма

винта и резиновые

(см. рис.).

пробки с прокладками,

Перед подсоединением

расположенные в задней

откройте водопроводный

части стиральной

кран и дайте стечь

машины (см. рис.).

грязной воде.

2. Подсоедините

заливной шланг к

стиральной машине,

4. Закройте отверстия прилагающимися

навинтив его на

пластиковыми заглушками.

водоприемник,

5. Сохраняйте все детали: они Вам понадобятся

расположенный в задней

при последующей транспортировке стиральной

верхней части справа

машины.

(см. рис.).

! Не разрешайте детям играть с упаковочными

материалами.

! Упаковка и отдельные ее элементы не предназначены

3. Убедитесь, что шланг не перекручен и не пережат.

для контакта с пищей.

! Давление воды должно быть в пределах значений,

Выравнивание

указанных в таблице Технических характеристик.

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен,

! Если длина водопроводного шланга окажется

мебели и прочих предметов.

недостаточной, обратитесь в Авторизованный

2. После установки

cервисный центр.

машины на место

отрегулируйте ее

! Никогда не используйте шланги, бывшие в

устойчивое положение

употреблении.

путем вращения

передних ножек (см.

рис.). Для этого сначала

ослабьте контргайку,

после завершения

регулировки контргайку

затяните.

2

A

Присоединение сливного шланга

RU

Подсоедините сливной

шланг, не сгибая его, к

сливному трубопроводу

или к настенному сливу,

расположенному на

высоте 65 – 100 см от

пола.

или поместите конец

шланга в раковину или

в ванну, прикрепив

прилагающуюся

направляющую к крану

(см. схему). Свободный

конец сливного шланга

не должен быть

погружен в воду.

! Не рекомендуется использовать удлинительные

шланги. При необходимости удлинение должно иметь

такой же диаметр, что и оригинальный шланг, и его

длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к

сетевой розетке необходимо проверить следующее:

• сетевая розетка должна быть заземлена и

соответствовать нормативам;

• сетевая розетка должна быть расчитана на

максимальную мощность стиральной машины,

указанную в таблице Технические данные (см.

таблицу сбоку);

• напряжение электропитания должно

соответствовать значениям, указанным в таблице

Технические данные (см. таблицу сбоку);

• сетевая розетка должна быть совместимой со

штепсельной вилкой стиральной машины. В

противном случае необходимо заменить сетевую

розетку или штепсельную вилку.

! Запрещается устанавливать стиральную машину на

улице, даже под навесом, так как является опасным

подвергать ее воздействию дождя и грозы.

! Стиральная машина должна быть расположена

таким образом, чтобы доступ к сетевой розетке

оставался свободным.

! Не используйте удлинители и тройники.

! Сетевой кабель изделия не должен быть согнут или сжат.

! Замена сетевого кабеля может осуществляться

только уполномоченными техниками.

Внимание! Компания-производитель снимает с себя

всякую ответственность в случае несоблюдения

вышеописанных правил.

3

65 — 100 cm

Первый цикл стирки

По завершении установки, перед началом

эксплуатации необходимо произвести один цикл

стирки со стиральным порошком, но без белья,

по программе «АВТООЧИСТКА» (см. “Уход за

стиральной машиной”).

Технические данные

Модель NS 5051

Страна-

Ðîññèÿ

изготовитель

ширина 59,5 см.

Габаритные

высота 85 см.

размеры

глубина 42,5 см.

Вместимость от 1 до 5 кг

Номинальное

значение

напряжения

220-240 V ~

электропитания

или диапазон

напряжения

максимальную

1850 W

мощность

Условное

обозначение рода

электрического тока

50 Hz

или номинальная

частота

переменного тока

Класс зашиты

от поражения

Класс защиты I

электрическим

током

максимальное давление 1 МПа (10 бар)

Водопроводное

минимальное давление 0,05 МПа (0,5 бар)

подсоединение

емкость барабана 40 литра

Скорость отжима до 1000 оборотов в минуту

Программы

управления в

программа 8; температура 60°C;

соответствии с

загрузка 5 кг белья.

Директивой

EN 60456

Данное изделие соответствует

следующим Директивам Европейского

Сообщества:

— 2004/108/СЕ (Электромагнитная

совместимость);

— 2006/95/CE (Низкое напряжение)

— 2012/19/EU (WEEE)

Ñòåïåíü çàùèòû îò ïîïàäàíèÿ òâåðäûõ ÷àñòèö è âëàãè,

îáåñïå÷èâàåìàÿ çàùèòíîé îáîëî÷êîé, çà èñêëþ÷åíèåì

íèçêîâîëüòíîãî îáîðóäîâàíèÿ, íå èìåþùåãî çàùèòû îò

âëàãè:

IPX4

Дату производства

данной техники

— 1-ая цифра в S/N соответствует

можно получить из

последней цифре года,

серийного номера,

— 2-ая и 3-я цифры в S/N —

расположенного

порядковому номеру месяца года,

под штрих-кодом

— 4-ая и 5-ая цифры в S/N — день

(S/N XXXXXXXXX),

следующим

образом

Класс

A

энергопотребления

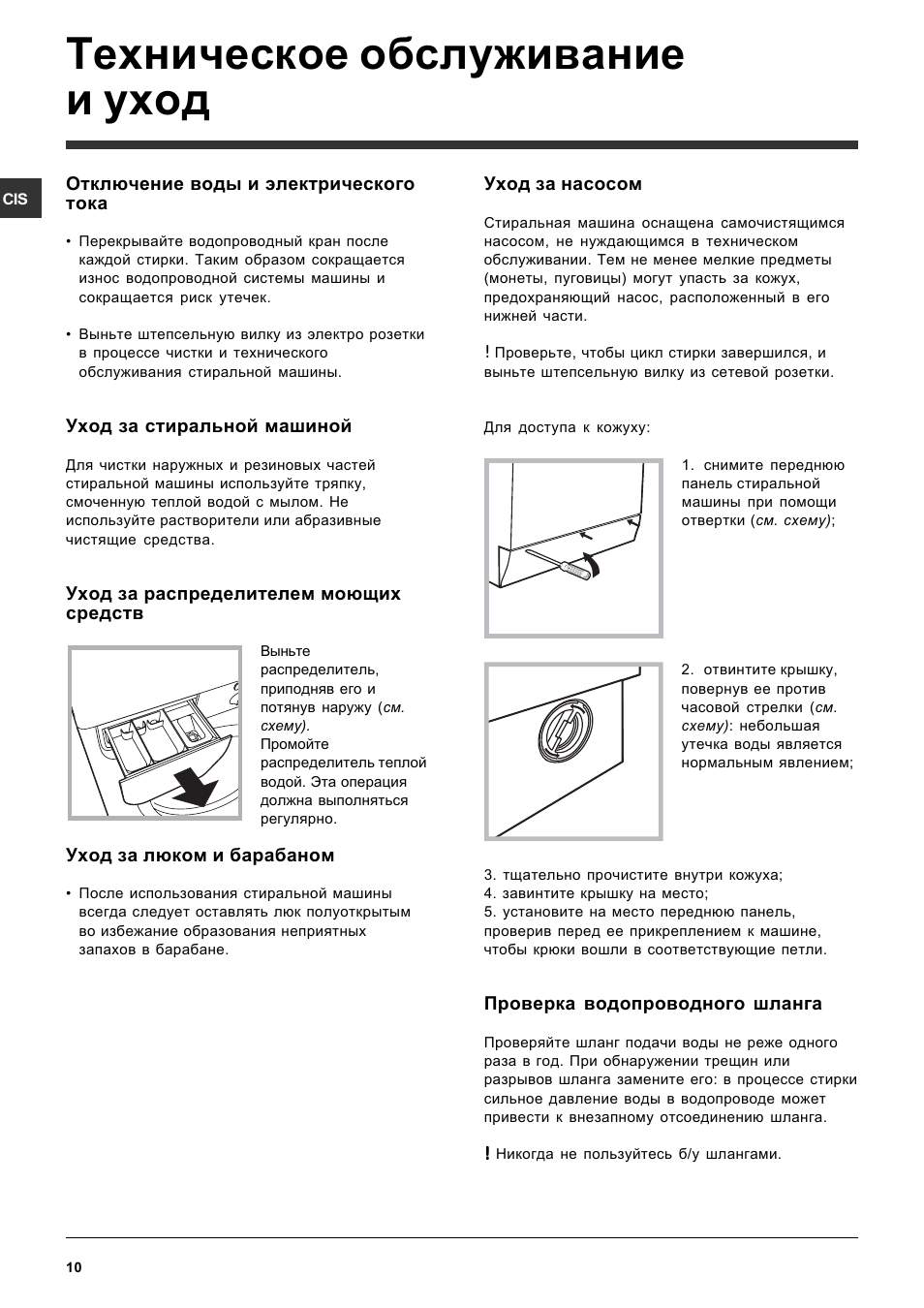

Техническое обслуживание и уход

Отключение воды и электрического тока

Уход за насосом

RU

• Перекрывайте водопроводный кран после каждой

Стиральная машина оснащена самочистящимся

стирки. Таким образом сокращается износ

насосом, не нуждающимся в техническом

водопроводной системы машины и сокращается

обслуживании. Тем не менее мелкие предметы

риск утечек.

(монеты, пуговицы) могут упасть за кожух,

• Выньте штепсельную вилку из электро розетки

предохраняющий насос, расположенный в его нижней

в процессе чистки и технического обслуживания

части

стиральной машины.

! Проверьте, чтобы цикл стирки завершился, и выньте

штепсельную вилку из сетевой розетки.

Уход за стиральной машиной

• Для чистки наружных и резиновых частей

Для доступа к кожуху:

стиральной машины используйте тряпку,

смоченную теплой водой с мылом. Не используйте

1. снимите переднюю

растворители или абразивные чистящие средства.

панель стиральной

• Стиральная машина укомплектована программой

машины, нажав в центре,

«АВТООЧИСТКА» внутренних деталей, которую

затем потяните ее вниз

необходимо выполнять без какого-либо белья

за края и снимите ее (см.

в барабане. Стиральное вещество (в объеме

схему).

10% от рекомендуемого для очень грязного

белья) или специальные добавки для чистки

стиральной машины можно использовать в

качестве вспомогательных в программе стирки.

Рекомендуется выполнять программу чистки

машины каждые 40 циклов стирки.

2. отвинтите крышку,

Для запуска программы нажмите одновременно

повернув ее против

кнопки А и В на 5 сек. (см. Схему).

Программа автоматически запустится и длится

часовой стрелки (см.

примерно 75 минут. Для остановки цикла нажмите

схему): небольшая

кнопку ПУСК/ПАУЗА.

утечка воды является

нормальным явлением;

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив

перед ее прикреплением к машине, чтобы крюки

вошли в соответствующие петли.

Уход за распределителем моющих

средств

Проверка водопроводного шланга

Чтобы вынуть дозатор,

Проверяйте шланг подачи воды не реже одного раза

нажмите на язычок (1)

в год. При обнаружении трещин или разрывов шланга

и вытащите дозатор (2)

замените его: в процессе стирки сильное давление

(см. рисунок).

воды в водопроводе может привести к внезапному

Промойте ячейку

отсоединению шланга.

под струей воды. Эта

операция должна

! Никогда не пользуйтесь б/у шлангами.

выполняться регулярно.

Уход за люком и барабаном

• После использования стиральной машины

всегда следует оставлять люк полуоткрытым во

избежание образования неприятных запахов в

барабане.

4

A

B

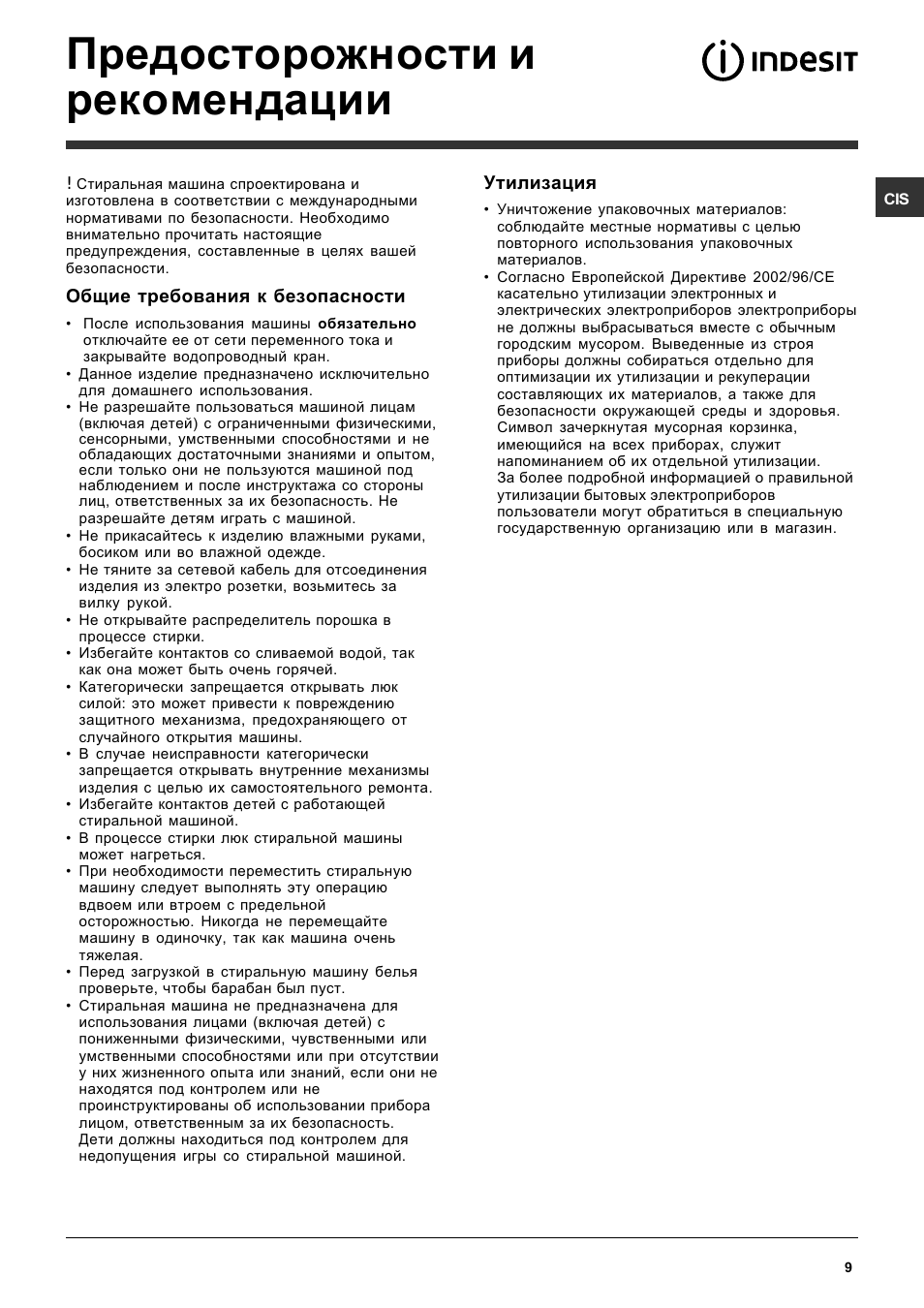

Предосторожности и

рекомендации

! Стиральная машина спроектирована и изготовлена

Система балансировки белья

RU

в соответствии с международными нормативами по

Перед каждым отжимом во избежание чрезмерных

безопасности. Необходимо внимательно прочитать

настоящие предупреждения, составленные в целях

вибраций и для равномерного распределения

вашей безопасности.

белья в барабане машина производит вращения

со скоростью, слегка превышающей скорость

Общие требования к безопасности

стирки. Если после нескольких попыток белье

• После использования машины обязательно

не будет правильно сбалансировано, машина

отключайте ее от сети переменного тока и

произведет отжим на меньшей скорости по

закрывайте водопроводный кран.

сравнению с предусмотренной. В случае

• Не разрешайте пользоваться машиной лицам

чрезмерной разбалансировки машина выполнит

(включая детей) с ограниченными физическими,

распределение белья вместо отжима. Для

сенсорными, умственными способностями и не

оптимизации распределения белья и его правильной

обладающих достаточными знаниями и опытом,

балансировки рекомендуется перемешать мелкое

если только они не пользуются машиной под

белье с крупным.

наблюдением и после инструктажа со стороны лиц,

ответственных за их безопасность.Не разрешайте

Утилизация

детям играть с машиной.

• Уничтожение упаковочных материалов: соблюдайте

• Стиральной машиной должны пользоваться

местные нормативы с целью повторного

только взрослые лица, соблюдающие инструкции,

использования упаковочных материалов.

приведенные в данном техническом руководстве.

• Согласно Европейской Директиве 2012/19/EU

• Не прикасайтесь к изделию влажными руками,

касательно утилизации электронных и электрических

босиком или во влажной одежде.

электроприборов электроприборы не должны

• Не тяните за сетевой кабель для отсоединения

выбрасываться вместе с обычным городским

изделия из электро розетки, возьмитесь за вилку

мусором. Выведенные из строя приборы должны

рукой.

собираться отдельно для оптимизации их утилизации

• Не открывайте распределитель порошка в процессе

и рекуперации составляющих их материалов, а также

стирки.

для безопасности окружающей среды и здоровья.

Символ зачеркнутая мусорная корзинка, имеющийся

• Избегайте контактов со сливаемой водой, так как

на всех приборах, служит напоминанием об их

она может быть очень горячей.

отдельной утилизации.

• Категорически запрещается открывать люк силой:

За более подробной информацией о правильной

это может привести к повреждению защитного

утилизации бытовых электроприборов пользователи

механизма, предохраняющего от случайного

могут обратиться в специальную государственную

открытия машины.

организацию или в магазин.

• В случае неисправности категорически

запрещается открывать внутренние механизмы

Условия хранения и транспортировки

изделия с целью их самостоятельного ремонта.

• Упакованную стиральную машину следует хранить

• Избегайте контактов детей с работающей

при относительной влажности не более 80% в

стиральной машиной.

закрытых помещениях с естественной вентиляцией.

Если машина длительное время не будет

• В процессе стирки люк стиральной машины может

использоваться и будет храниться в не отапливаемом

нагреться.

помещении, необходимо полностью удалить из

• При необходимости переместить стиральную

машины воду. Перед транспортировкой машины

машину следует выполнять эту операцию вдвоем

необходимо установить транспортные винты со

или втроем с предельной осторожностью. Никогда

втулками, чтобы исключить повреждение бака

не перемещайте машину в одиночку, так как

стиральной машины.

машина очень тяжелая.

Транспортировать машину необходимо в рабочем

• Перед загрузкой в стиральную машину белья

положении (вертикально) любым видом крытого

проверьте, чтобы барабан был пуст.

транспорта, надёжно закрепив её.

ЗАПРЕЩАЕТСЯ подвергать стиральную машину

• Стиральная машина не предназначена для

ударным нагрузкам при погрузочно-разгрузочных

использования лицами (включая детей) с

работах.

пониженными физическими, чувственными

или умственными способностями или при

отсутствии у них жизненного опыта или знаний,

если они не находятся под контролем или не

проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

Дети должны находиться под контролем для

недопущения игры со стиральной машиной.

5

Описание стиральной машины и

порядка запуска программы

Панель управления

RU

Индикаторы ВЫПОЛНЕНИЯ

Кнопки с индикаторами

ФАЗ ЦИКЛА

дополнительных

ФУНКЦИЙ

Кнопка с

Индикатор

индикатором

Кнопка ВКЛ/ВЫКЛ

БЛОКИРОВКИ

ПУСК/ПАУЗА

ЛЮКA

Рукоятка выбора

Распределитель моющих

ПРОГРАММ

средств

Кнопка

Рукоятка и индикатор

PUSH & WASH

ТЕМПЕРАТУРЫ

Распределитель моющих средств: для загрузки

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА:

стиральных веществ и добавок (см. «Моющие

показывают последовательность выполнением

средства и типы белья»).

программы стирки. Включенный индикатор

соответствует текущей фазе.

Кнопка ВКЛ/ВЫКЛ: служит для включения и

выключения стиральной машины.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно

ли открыть люк (см. страницу сбоку).

Кнопка PUSH & WASH: (см. “Стиральные вещества и

типы белья”).

Кнопка с индикатором ПУСК/ПАУЗА: служит для

запуска или для временного прерывания программы.

Рукоятка выбора ПРОГРАММ: служит для выбора

ПРИМЕЧАНИЕ: для временного прерывания

программ. В процессе выполнения программы

текущего цикла стирки нажмите эту кнопку.

рукоятка не вращается.

Соответствующий индикатор замигает оранжевым

цветом, а индикатор текущей фазы стирки будет

Кнопки с индикаторами дополнительных ФУНКЦИЙ:

гореть, не мигая. Если индикатор БЛОКИРОВКИ

служат для выбора имеющихся дополнительных

ЛЮКA

погас, можно открыть люк (ожидайте

функций. Индикатор, соответствующий выбранной

приблиз. 3 минуты).

функции, останется включенным.

Для возобновления цикла стирки с момента, когда он

Рукоятка и индикатор ТЕМПЕРАТУРЫ: служит для

был прерван, вновь нажмите ПУСК/ПАУЗА.

настройки температуры или для стирки в холодной

Режим ожидания

воде (см. «Персонализированные настройки»).

Настоящая стиральная машина отвечает

Кнопка ОТЛОЖЕННЫЙ ЗАПУСК:

требованиям новых нормативов по экономии

Задерживает запуск машины вплоть до 9 часов.

электроэнергии, укомплектована системой

Нажмите кнопку несколько раз вплоть до включения

автоматического отключения (режим сохранения

индикатора, соответствующего нужному значению

энергии), включающейся через 30 минут простоя

задержки. При четвертом нажатии кнопки эта функция

машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и

отключается. ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/

подождите, пока машина вновь включится.

ПАУЗА, можно изменить значение задержки только

в сторону уменьшения вплоть до запуска выбранной

программы.

! Эта функция совместима с любой программой.

6

Индикаторы

Индикатор блокировки люка:

RU

Включенный индикатор означает, что люк заблокирован

Индикаторы сообщают пользователю важные

во избежание его случайного открытия. Для того чтобы

сведения. Значение индикаторов:

открыть его, необходимо дождаться, когда индикатор

погаснет (ожидайте приблиз. 3 минуты).

Индикаторы текущей фазы цикла:

Если требуется открыть люк после пуска цикла,

После выбора и запуска цикла стирки индикаторы

нажмите кнопку ПУСК/ПАУЗА. Когда погаснет

будут загораться один за другим, показывая

индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк.

последовательность выполнения программы:

Cтирка

Полоскание

Отжим

Слив

Конец цикла

END

Кнопки дополнительных функций и

соответствующие индикаторы

При выборе функции загорается соответствующая кнопка.

Если выбранная функция является несовместимой с

заданной программой, соответствующий индикатор

будет мигать, и такая функция не будет включена.

Если выбранная дополнительная функция

несовместима с другой, ранее заданной

дополнительной функцией, замигает

соответствующий индикатор и трижды прозвучит

звуковой сигнал, в результате будет активирована

функция, заданная последним нажатием, её

индикатор загорится на дисплее.

Порядок запуска программы

Быстрое программирование

3. Задайте рукояткой ПРОГРАММА нужную

программу.

1. ЗАГРУЗКА БЕЛЬЯ. Откройте люк машины.

4. Задайте температуру стирки (см.

Загрузите в барабан белье, не превышая

«Персонализированные настройки»).

максимальный допустимый вес, указанный в

5. Поместите моющие средства и добавки (см.

таблице программ на следующей странице.

«Стиральные вещества и типы белья»).

2. ДОЗИРОВКА СТИРАЛЬНОГО ВЕЩЕСТВА

6. Включите нужные дополнительные функции.

Выньте дозатор и поместите стиральное вещество

7. Запустите программу при помощи кнопки ПУСК/

в специальные ячейки, как описано в разделе

ПАУЗА, соответствующий индикатор загорится синим

“Стиральные вещества и типы белья”.

цветом. Для отмены заданного цикла переключите

3. ЗАКРОЙТЕ ЛЮК.

машину в режим паузы при помощи кнопки ПУСК/

4. Нaжмите кнопку “PUSH & WASH” для запуска

ПАУЗА и выберите новый цикл.

программы стирки.

8. По завершении программы загорится индикатор

Традиционное программирование

. Люк можно открывать после выключения

1. Включите машину при помощи кнопки ВКЛ./ВЫКЛ.

индикатора БЛОКИРОВКИ ЛЮКА (ожидайте

Все индикаторы загорятся на несколько секунд, затем

приблиз. 3 минуты). Выньте белье и оставьте люк

останутся включенными индикаторы настроек выбранной

полуоткрытым для сушки барабана. Выключите

программы, и будет мигать индикатор ПУСК/ПАУЗА.

стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

2. Загрузите белье в барабан и закройте люк.

7

Программы

Push & Wash

RU

Данная функция позволяет начать цикл стирки даже при выключенной стиральной машине (но при ее

подключении к электрической сети) без необходимости нажатия кнопки ВКЛ/ВЫКЛ, или после включения машины

не нажимая никаких других кнопок и/или поворота ручки выбора программы (в случае, если первоначально

была нажата другая кнопка, и/или был произведен поворот ручки выбора программы , функция Push & Wash

будет деактивирована). Для активации цикла Push & Wash удерживайте нажатой кнопку Push & Wash в течение

2 секунд. Включившийся световой индикатор будет означать, что цикл запущен. Цикл стирки идеально подходит

для тканей из хлопка и синтетики, используется температура воды 30°С, максимальная скорость отжима — 800

оборотов в минуту. Максимальная загрузка белья — 3 кг. (Продолжитть цикла 50’).

Как это работает?

1. Загрузите белье (из хлопка и/или синтетики) и закройте люк.

2. Поместите в дозаторы стиральное моющее средство и ополаскиватель.

3. Включите программу, путем удерживания в течение 2 секунд кнопки Push & Wash. Соответствующий индикатор

загорится зеленым светом, люк будет заблокирован (на дисплее загорится символ, ЛЮК ЗАБЛОКИРОВАН).

ПРИМЕЧАНИЕ: Запуск стирки при помощи кнопки Push & Wash активирует автоматический цикл,

рекомендуемый для тканей из хлопка и синтетики, параметры которого не могут быть изменены. Эта программа

не позволяет добавлять дополнительные функции.

Если требуется открыть люк после запуска автоматического цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет

индикатор ЛЮК ЗАБЛОКИРОВАН, можно открыть люк. Для возобновления программы с момента, в который она

была прервана, вновь нажмите кнопку ПУСК/ПАУЗА.

4. По завершении программы загорится индикатор END.

Таблица программ

Стиркa вещества и

добавки

Макс.

Макс.

скорость

Описание программы

темп.

(оборотов

(кг)

(°C)

Макс.

в минуту)

загрузка

Продо-

Программы

Стирка

Стирка

ватель

вание

Предва-

Отбели-

лжитть цикла

Ополаски-

рит е льная

Специальные

1

Спорт 30° 600

—

 

—

2,5 50’

2

Темные ткани 30° 800

—

 

—

3 90’

3

Удаление запахов (Хлопок) 60° 1000

—

 

—

2,5 150’

3

Удаление запахов (Ñиíтетика)

40° 1000

—

 

—

2,5 135’

4

Деликатная стирка 30° 0

—

 

—

0,5 80’

5

Шерсть: шерсть, кашемир и т.д. 40° 800

—

 

—

1 65’

6

Пуx / Перо 30° 1000

—

 

—

1 100’

Стандартные

7

Белый хлопок с ама

÷

иванием 90°:    

90° 1000

  

—

5 210’

60°

8

Хлопок 60°C (1):

î÷åíü ãðÿçíîå áåëîå è ïðî÷íîå öâåòíîå áåëüå.

1000

—

 

—

5 220’

(Max. 90°)

9

Хлопок 40°C (2):

î÷åíü ãðÿçíîå áåëîå è äåëèêàòíîå öâåòíîå áåëüå.

40° 1000

—

 

—

5 215’

10

Ñиíтетика: ñèëüíîçàãðÿçí¸ííîå ïðî÷íî îêðàøåííîå öâåòíîå áåëü¸.

60° 800

—

 

—

3 145’

11

Цветные ткани 40° 1000

—

 

—

5 125’

Ýкo и Быстрая стирка

12

Ýкo Хлопок 20°C:

î÷åíü ãðÿçíîå áåëîå è äåëèêàòíîå öâåòíîå áåëüå.

20° 1000

—

 

—

5 230’

13

Ýкo Ñиíтетика 20°C

20° 800

—

 

—

5 145’

14

Быстрая — 800

— —



—

1 9’

14

Быстрая 30° 800

—

 

—

3 30’

14

Быстрая 60° 1000

—

 

—

5 60’

Дополнительные

Полоскание / Отбеливание

— 1000

— —

 

5 50’

Отжим

+

Слив — 1000

— — — —

5 10’

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность

может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество

и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 8 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 9 с температурой 40°C.

8

Персонализированные

настройки

Регулировка температуры

RU

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ).

Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ).

ПРИМЕЧАНИЕ: если заданное значение совместимо с выбранной программой, индикатор рукоятки загорится, в

противном случае он будет мигать, и включится звуковая сигнализация (3 гудка).

Машина автоматически не допускает выбор температуры, превышающей максимальное значение,

предусмотренное для каждой программы.

! Исключение: при выборе программы 8 температура может быть увеличена до 90°.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья.

Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.

Примечание:

— Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет

мигать, и такая функция не будет включена.

— Если выбранная функция не совместима с другой ранее выбранной функцией, несовместимость будет

указана с помощью мигающего индикатора и будет активирована только вторая функция, индикатор функции

загорится.

Быстрая

При однократном нажатии загорается символ 9’, при двукратном — символ 30’, при трехкратном — символ 60’. При

четвертом нажатии вновь загорается символ 9’.

Экстренное завершение стирки

При необходимости, эта кнопка позволяет завершить текущую программу стирки всего за 20 минут, благодаря

переходу к короткому ополаскиванию, а затем отжиму при 800 оборотах или меньше, если скорость отжима была

сокращена вручную в момент настройки программы стирки. В этом случае качество стирки и ополаскивания

будет ниже, по сравнению с нормальным окончанием программы. После нажатия этой кнопки загорается

соответствующий индикатор и индикатор ополаскивания. Если температура выполняемой в это время программы

выше или равна 40°С и/или кнопка нажимается на начальном этапе стирки, продолжительность функции “

Экстренное завершение стирки”, может увеличиваться для правильного растворения стирального моющего

средства и во избежание повреждения тканей. В этом случае мигает индикатор ополаскпивания и горит индикатор

стирки до тех пор, пока не будут выполнены условия для активации фазы полоскания. Если в момент нажатия

данной функции до конца программы осталось менее 20 минут, данная функция не активна.

Легкая глажка

При выборе этой функции циклы стирки и отжима изменяются таким образом, чтобы сократить сминаемость

белья. По завершении цикла машина производит медленное вращение барабана. Индикатор функции “Легкая

глажка” и индикатор ПУСК/ПАУЗА мигают  END   . Для завершения цикла нажмите

кнопку ПУСК/ПАУЗА или кнопку “Легкая глажка”.

      

9

Моющие средства и

типы белья

Распределитель моющих средств

предназначена для удаления неприятных запахов,

RU

Хороший результат стирки зависит также от правильной

сохраняя при этом волокна ткани. Для белья из

дозировки стирального вещества: избыток стирального

синтетических или смешанных тканей рекомендуется

вещества не гарантирует более эффективную стирку,

стирка при 40° для прочного белья из хлопка при 60°.

напротив, способствует образованию налетов внутри

Деликатная стирка: используйте программу 4 для

стиральной машины и загрязнению окружающей среды.

стирки самого деликатного белья. Перед началом

! Не используйте стиральные вещества для ручной

стирки рекомендуется вывернуть вещи наизнанку. Для

стирки, так как они образуют слишком много пены.

оптимизации результатов рекомендуется использовать

Выньте ячейку и поместите

жидкое стиральное средство для деликатного белья.

в нее стиральное вещество

Для стирки белья из шелка и занавесок выберите цикл

или добавку в следующем

4 и включите функцию

; машина завершит цикл без

порядке.

отжима, индикатор мигает. Для слива воды и выгрузки белья

необходимо нажать кнопку ПУСК/ПАУЗА или опции .

Ячейка 1: Стиральное

Шерсть: программа 5 позволяет стирать в стиральной

вещество для

машине любые шерстяные вещи, даже те, на этикетках

предварительной стирки

которых указан символ “ручная стирка” . Для получения

(порошок)

оптимального результата используйте специальный

Перед засыпкой стирального

стиральный порошок и не превышайте вес загрузки 1 кг.

порошка необходимо проверить,

Пух / Перо: для стирки пуховиков, содержащих утиный

чтобы не был установлен

пух, такие как одинарные пуховые одеяла (весом не

дополнительный дозатор 4.

более 1 кг), подушки, куртки используйте специальную

Ячейка 2: Стиральное вещество для стирки

программу 6. Рекомендуется загрузить пуховики в

(порошок или жидкий)

барабан машины, сложив края внутрь (см. схему) и

В случае использования жидкого стирального вещества

не превышать ¾ объема барабана. Для оптимальной

рекомендуется использовать прилагающийся дозатор

стирки рекомендуется использовать жидкое стиральное

А для правильной дозировки. Для использования

вещество, заливаемое в дозатор стиральных веществ.

стирального порошка вставьте дозатор в нишу В.

Ячейка 3: Добавки (ополаскиватель и т.д.)

Уровень ополаскивателя не должен превышать отметку

“max”, указанную в центре дозатора.

дополнительный дозатор 4: Отбеливатель

Отбеливание

Вставьте прилагающийся дополнительный дозатор 4 в

ячейку 1. Не заливайте отбеливатель в дозатор выше

отметки «max», указанной в центре дозатора. Если вы

хотите произвести отбеливание, поместите отбеливатель в

дополнительную ячейку 4 и выберите программу

.

! Традиционный отбеливатель нужно использовать

для белого белья из прочной ткани, для цветного,

Цветные ткани: используйте программу 11 для стирки

синтетического белья и изделий из шерсти необходимо

светлого белья. Программа рассчитана на сохранения

использовать деликатный отбеливатель.

цвета цветного белья после стирок.

Подготовка белья

Ýкo Хлопок 20° (программа 12) идеально подходит для

• Разделите белье по следующим признакам:

стирки х/б белья со средним загрязнением. Отличные

— тип ткани / обозначения на этикетке

результаты получаются также при стирке в холодной

— цвету: отделите цветное белье от белого.

воде, сравнимые со стиркой при 40°, обеспечиваются

• Выньте из карманов все предметы и проверьте пуговицы.

механическим действием с разной скоростью с

• Не превышайте значения, указанные в «Таблице про-

повторяющимися частыми пиками.

грамм», указывающие вес сухого белья.

Ýкo Ñиíтетика 20° (программа 13) иделаьно подходит

Сколько весит белье?

для смешанного типа белья (х/б и синтетика) со средним

1 простыня 400-500 гр.

загрязнением. Хорошие результаты получаются

1 наволочка 150-200 гр.

также при стирке в холодной воде, обеспечиваются

1 скатерть 400-500 гр.

механическим действием с разной скоростью со

1 халат 900-1200 гр.

средними и опеределяющими интервалами.

1 полотенце 150-250 гр.

Быстрая (программа 14) позволяет регулировать

продолжительность стирки белья от 9’ до 60’. Нажатием

Изделия, требующие деликатной стирки

кнопки «Быстрая» можно изменять продолжительность

Спорт (программа 1) предназначена для стирки

стирки выбирая между следующими циклами: 9’

слабо загрязненной спортивной одежды (спортивные

(освежить), 30’ (стирка), 60’ (стирка). Цикл 9’ освежает

костюмы, носки и др.); для достижения оптимальных

вещи, используя только ополаскиватель; рекомендуем

результатов рекомендуем не превышать максимальный

не добавлять при данном цикле стиральное моющее

размер загрузки, указанный в “Tаблице программ”.

средство. Цикл 30’ предназначен для быстрой стирки

Рекомендуем использовать жидкие моющие средства в

слабо загрязненного белья при температуре 30°С (за

количестве, соответствующем половине загрузки.

исключением изделий из шерсти и шелка) и максимальной

Темные ткани: используйте программу 2 для стирки

загрузке 3 кг, продолжительность цикла всего 30’,

темного белья. Программа рассчитана на сохранения

используя данный цикл, Вы сэкономите электроэнергию и

цвета белья после стирок. Для оптимизации результатов

время. Цикл 60’ предназначен для стирки при температуре

рекомендуется использовать жидкое стиральное

60°С прочного хлопчатобумажного белья со средним

вещество преимущественно для темного белья.

загрязнением. Обеспечивает хороший результат стирки.

Удаление запахов: используйте программу 3 для

Для синтетического и смешанного белья рекомендуется

стирки белья с неприятными запахами (например,

стирка при температуре 40°С.

запахом от сигарет, пота, жареной еды). Программа

10

Поиск неисправностей и

методы их устранения

Если ваша стиральная машина не работает. Прежде чем обратиться в Авторизованный сервисный центр

RU

(см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям,

приведенным в следующем перечне.

Неисправности:

Возможные причины / Методы устранения:

Стиральная машина не включается.

• Штепсельная вилка не соединена с электро розеткой или отходит и не

обеспечивает контакта.

• В доме отключено электричество.

Цикл стирки не запускается.

• Люк машины закрыт неплотно.

• Не была нажата кнопка ВКЛ/ВЫКЛ.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Перекрыт водопроводный кран.

• Водопроводный шланг не подсоединен к крану.

Стиральная машина не заливает

• Шланг согнут.

воду (часто мигает индикатор

• Перекрыт водопроводный кран.

первой фазы стирки).

• В доме нет воды.

• Недостаточное водопроводное давление.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Сливной шланг не находится на высоте 65 – 100 см. от пола (см. «Установка»).

Машина непрерывно заливает и

• Конец сливного шланга погружен в воду (см. «Установка»).

сливает воду.

• Настенное сливное отверстие не оснащено вантузом для выпуска воздуха.

Если после вышеперечисленных проверок неисправность не будет устранена,

следует перекрыть водопроводный кран, выключить стиральную машину и

обратиться в Центр Сервисного Обслуживания. Если ваша квартира находится

на последних этажах здания, могут наблюдаться явления сифона, поэтому

стиральная машина производит непрерывный залив и слив воды. Для устранения

этой аномалии в продаже имеются специальные клапаны против явления сифона.

Стиральная машина не сливает

• Выбранная программа не предусматривает слив воды: для некоторых

воду и не отжимает белье.

программ необходимо включить слив вручную.

• Включена дополнительная функция : для завершения программы

нажмите кнопку ПУСК/ПАУЗА (“Персонализированные настройки”).

• Сливной шланг согнут (см. «Установка»).

• Засорен сливной трубопровод.

• В момент установки стиральной машины барабан был разблокирован

Стиральная машина сильно

неправильно (см. «Установка»).

вибрирует в процессе отжима.

• Стиральная машина установлена неровно (см. «Установка»).

• Машина зажата между стены и мебелью (см. «Установка»).

• Плохо прикручен водопроводный шланг (см. «Установка»).

Утечки воды из стиральной

• Засорен распределитель моющего средства (порядок его чистки см. в

машины.

параграфе «Техническое обслуживание и уход»).

• Сливной шланг плохо закреплен (см. «Установка»).

• Выключите машину и выньте штепсельную вилку из сетевой розетки,

Индикаторы дополнительных функций

подождите 1 минуту и вновь включите машину.

и индикатор «ПУСК/ПАУЗА» мигают, и

Если неисправность не устраняется, обратитесь в Сервисную Службу.

один из индикаторов «текущая фаза»

и индикатор «БЛОКИРОВКИ ЛЮКA»

горят, не мигая.

• Моющее средство непригодно для стирки в стиральной машине (на

В процессе стирки образуется

упаковке должно быть указано «для стирки в стиральной машине»,

слишком обильная пена.

«для ручной и машинной стирки» или подобное).

• В распределитель было помещено чрезмерное количество моющего

средства.

• Если после включения стиральной машины была нажата кнопка,

Функция Push & Wash не

отличная от Push & Wash, выключите ее и нажмите кнопку Push & Wash.

включается.

• Была активирована функция “Экстренное завершение стирки”.

Программа завершена значительно

быстрее положенного.

11

Сервисное

обслуживание

Перед тем как обратиться в Службу Сервиса:

RU

• Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их

устранения»);

• Вновь запустите программу для проверки исправности машины;

• В протвном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в гарантийном

таллоне.

! Никогда не обращайтесь к неавторизованным сервисным центрам.

При обращении в Сервисную Службу необходимо сообщить:

• тип неисправности;

• модель изделия (Мод.);

• номер тех. паспорта (серийный №).

Серийный номер и модель указаны на паспортной табличке, расположенной на задней панели и спереди люка

стиральной машины.

12

Пайдалану нұсқаулығы

КІР ЖУҒЫШ МАШИНА

Мазмұны

KZ

Орнату, 14-15

KZ

Қаптамадан алу және түзулеу

Ток пен суды қосу

Қазақша

Бірінші жуу циклы

Техникалық деректері

Күтім көрсету және техникалық қызмет

көрсету, 16

Су мен токты өшіру

Кір жуғыш машинаны тазалау

Жуғыш зат тартпасын тазалау

Құрылғының есігі мен барабанына күтім көрсету

Сорғыны тазалау

Судың кіріс түтігін тексеру

Сақтандырулар мен кеңестер, 17

Жалпы қауіпсіздік

Жүкті теңестіру жүйесі

Қоқысқа тастау

Сақтау және тасымалдау шарттары

Кір жуғыш машина сипаттамасы және

NS 5051

жуу циклын бастау, 18-19

Басқару тақтасы

Индикатор шамдары

Жуу циклын бастау

Жуу циклдары, 20

Push & Wash

Жуу циклдарының кестесі

Жекешелендіру, 21

Температураны орнату

Функциялар

Жуғыш заттар мен кірлер, 22

Жуғыш зат тартпасы

Ағартқыш

Кірлерді дайындау

Арнайы күтімді қажет ететін киімдер

Ақаулықтарды жою, 23

Қызмет көрсету, 24

13

Орнату

! Бұл нұсқаулықты кейін қарау үшін жоғалып

Құрылғы дұрыс түзулеу оған тұрақтылық береді,

KZ

қалмайтындай бір жерге сақтап қою керек. Кір жуғыш

дірілдеу мен шамадан тыс шуылдың болмауына

машина сатылса, тасымалданса немесе көшірілсе,

көмектеседі және жұмыс істеген кезде қозғалуына

нұсқаулық құрылғымен бірге болатынын қамтамасыз

жол бермейді. Құрылғы кілемге немесе кілемшеге

етіңіз, солайша жаңа иесі оның жұмысы мен

қойылса, аяқтарын оның астында вентиляция үшін

мүмкіндіктерімен танысады.

жеткілікті орын болатындай реттеу керек.

! Осы нұсқаулықты мұқият оқып шығыңыз: оның

ішінде құрылғыны қауіпсіз орнату және қолдану

Ток пен суды қосу

туралы маңызды ақпараттар қамтылған.

Судың кіріс түтігін жалғау

Қаптамадан алу және түзулеу

1. А фитингін кіріс түтігінің

Қаптамадан алу

шетіне салып, түтікті суық

су шүмегіне 3/4 газдық

1. Кір жуғыш машинаны қаптамасынан алыңыз.

бұранда қосылымын

2. Тасымалдау барысында кір жуғыш машина

пайдалана отырып бұрап

зақымдалмағанын тексеріңіз. Ол зақымдалған

жалғаңыз (суретті

болса, сатушыға хабарласыңыз және орнату үдерісін

қараңыз).

тоқтатыңыз.

Жалғамас бұрын су

тап-таза болғанша, оны

3. Құрылғының артқы

ағызып алыңыз.

жағында орналасқан 4

қорғаныш бұрандасын

2. Кіріс түтігін кір жуғыш

(тасымалдау кезінде

машинаның артқы

қолданылады) және

жағының жоғарғы оң

тиісті төсемі бар резеңке

жағында орналасқан

тығырықты алып

тиісті су кірісіне бұрап

тастаңыз (суретті

жалғаңыз (суретті

қараңыз).

қараңыз).

4. Тесіктерді бірге берілген пластикалық тығындармен

жабыңыз.

5. Барлық бөлшектерді сақтап қойыңыз: кір жуғыш

машинаны басқа жерге тасымалданатын болса, олар

3. Түтік бүктелмегеніне немесе майыстырылмағанына

керек болады.

көз жеткізіңіз.

! Балалардың орама материалдармен ойнауына рұқсат

етпеңіз.

! Шүмектегі су қысымы Техникалық деректер

! Ораушы және жеке оның элементтерi азықпен

кестесінде көрсетілген мәндер ауқымында болуы тиіс

байланысу үшiн арналмаған.

(келесі бетті қараңыз).

Түзулеу

! Кіріс түтігінің ұзындығы жеткіліксіз болса,

мамандырылған дүкенге немесе куәландырылған

1. Кір жуғыш машинаны қабырғаға, жиһазға, шкафқа

маманға хабарласыңыз.

немесе басқа кез келген затқа сүйемей, тегіс әрі

қалыпты еденге орнатыңыз.

! Бұрын қолданылған түтіктерді пайдаланушы

болмаңыз.

2. Еден түзу болмаса,

алдыңғы аяқтарды қатайту

! Құрылғымен бірге берілген түтіктерді қолданыңыз.

немесе босату арқылы

құрылғыны түзулеңіз

(суретті қараңыз);

құрылғының үстіңгі

жағымен салыстырып

өлшенген еңкею бұрышы

2°-тан аспауы керек.

14

A
