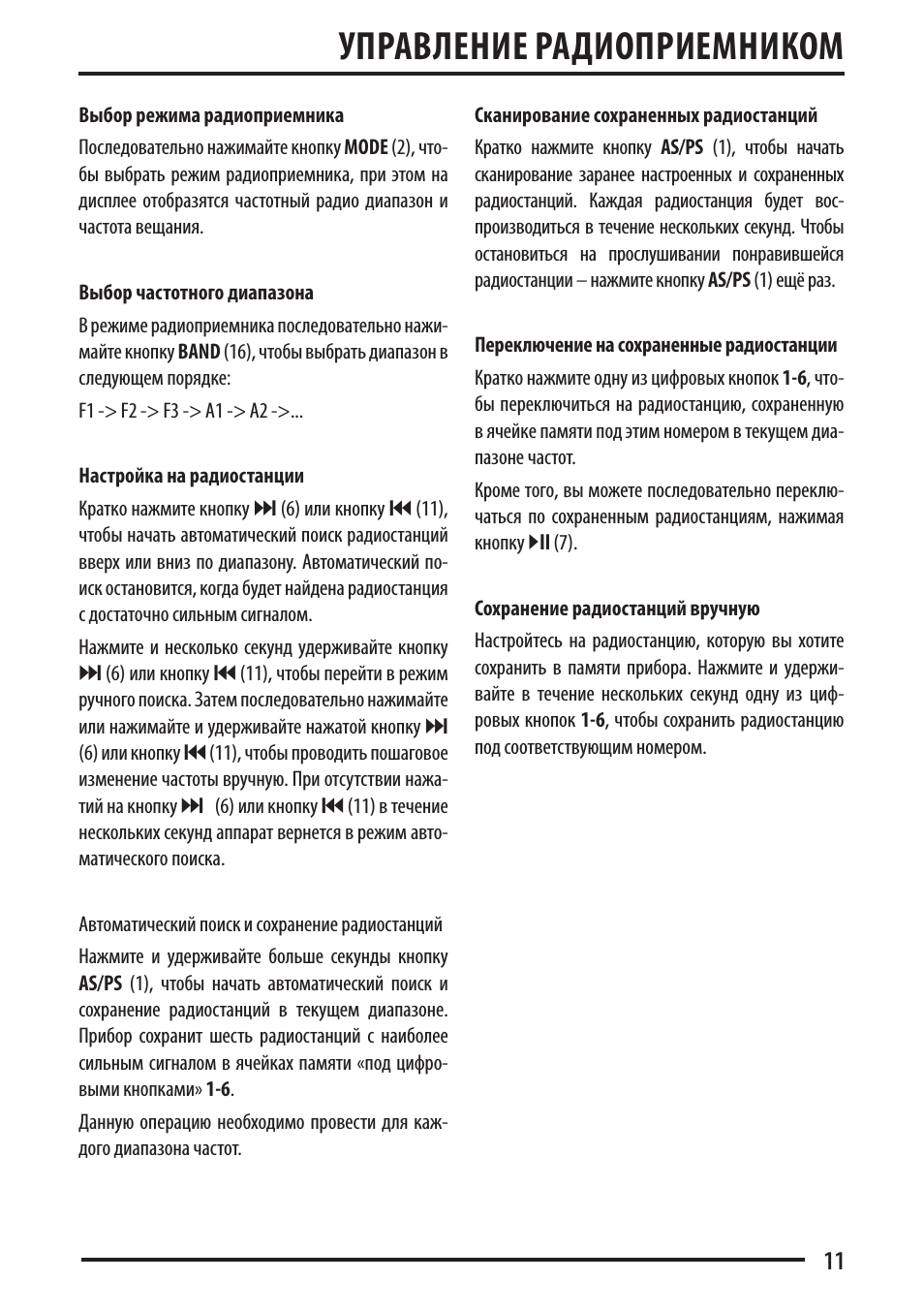

УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ
Выбор режима радиоприемника
Последовательно нажимайте кнопку MODE (2), что-
бы выбрать режим радиоприемника, при этом на
дисплее отобразятся частотный радио диапазон и
частота вещания.
Выбор частотного диапазона
В режиме радиоприемника последовательно нажи-
майте кнопку BAND (16), чтобы выбрать диапазон в
следующем порядке:
F1 -> F2 -> F3 -> A1 -> A2 ->…
Настройка на радиостанции
Кратко нажмите кнопку O (6) или кнопку P (11),
чтобы начать автоматический поиск радиостанций
вверх или вниз по диапазону. Автоматический по-
иск остановится, когда будет найдена радиостанция
с достаточно сильным сигналом.
Нажмите и несколько секунд удерживайте кнопку
O
(6) или кнопку P (11), чтобы перейти в режим
ручного поиска. Затем последовательно нажимайте
или нажимайте и удерживайте нажатой кнопку O
(6) или кнопку P (11), чтобы проводить пошаговое
изменение частоты вручную. При отсутствии нажа-
тий на кнопку O (6) или кнопку P (11) в течение
нескольких секунд аппарат вернется в режим авто-
матического поиска.
Автоматический поиск и сохранение радиостанций
Нажмите и удерживайте больше секунды кнопку
AS/PS (1), чтобы начать автоматический поиск и
сохранение радиостанций в текущем диапазоне.
Прибор сохранит шесть радиостанций с наиболее
сильным сигналом в ячейках памяти «под цифро-
выми кнопками» 1-6.
Данную операцию необходимо провести для каж-
дого диапазона частот.
Сканирование сохраненных радиостанций
Кратко нажмите кнопку AS/PS (1), чтобы начать
сканирование заранее настроенных и сохраненных
радиостанций. Каждая радиостанция будет вос-
производиться в течение нескольких секунд. Чтобы
остановиться на прослушивании понравившейся
радиостанции – нажмите кнопку AS/PS (1) ещё раз.
Переключение на сохраненные радиостанции
Кратко нажмите одну из цифровых кнопок 1-6, что-
бы переключиться на радиостанцию, сохраненную
в ячейке памяти под этим номером в текущем диа-
пазоне частот.
Кроме того, вы можете последовательно переклю-
чаться по сохраненным радиостанциям, нажимая
кнопку DU (7).
Сохранение радиостанций вручную
Настройтесь на радиостанцию, которую вы хотите
сохранить в памяти прибора. Нажмите и удержи-
вайте в течение нескольких секунд одну из циф-
ровых кнопок 1-6, чтобы сохранить радиостанцию
под соответствующим номером.
11

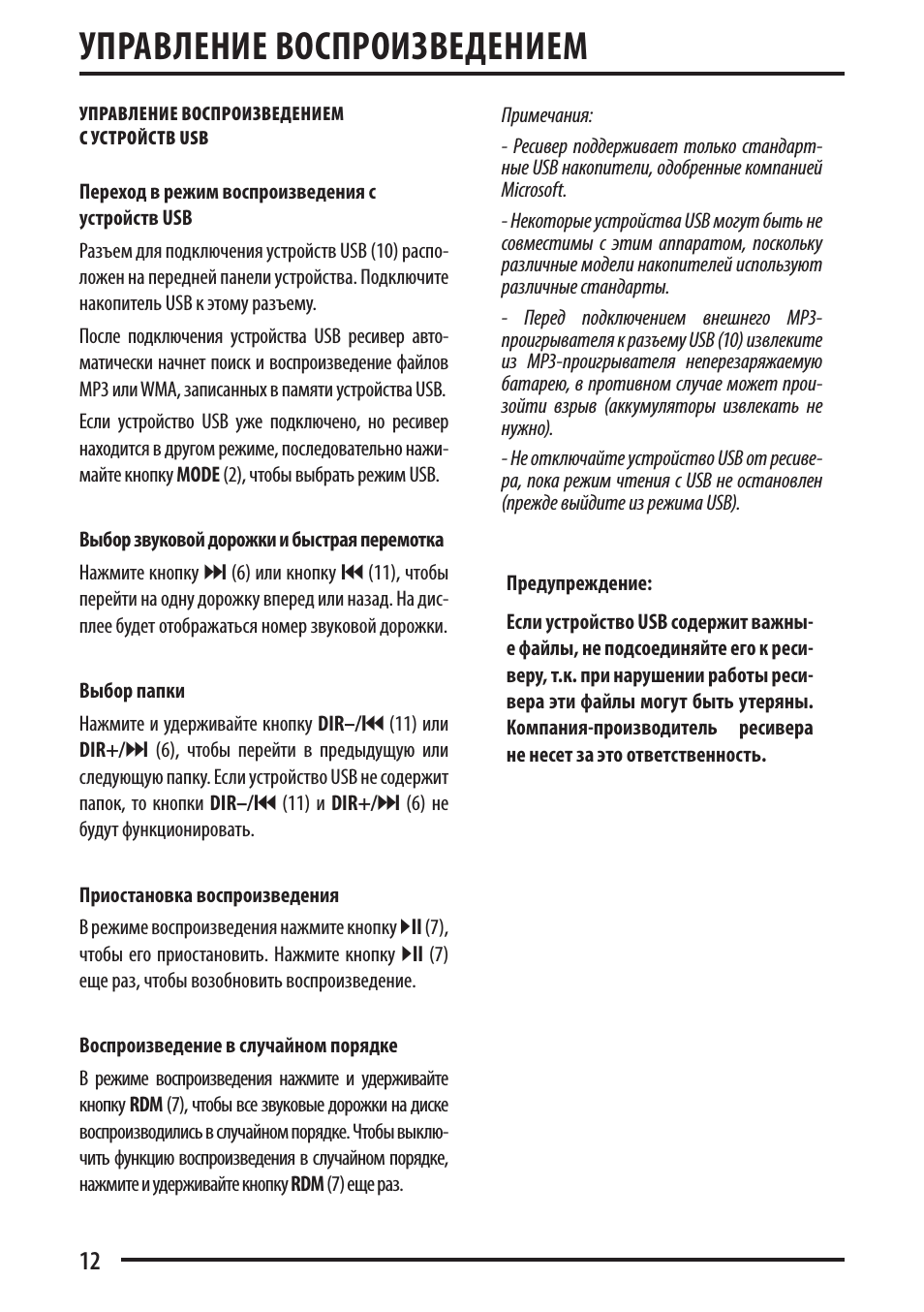

УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
Управление вОспрОизведением
с УстрОйств USB
Переход в режим воспроизведения с
устройств USB
Разъем для подключения устройств USB (10) распо-
ложен на передней панели устройства. Подключите
накопитель USB к этому разъему.
После подключения устройства USB ресивер авто-
матически начнет поиск и воспроизведение файлов
MP3 или WMA, записанных в памяти устройства USB.
Если устройство USB уже подключено, но ресивер
находится в другом режиме, последовательно нажи-
майте кнопку MODE (2), чтобы выбрать режим USB.
Выбор звуковой дорожки и быстрая перемотка
Нажмите кнопку O (6) или кнопку P (11), чтобы
перейти на одну дорожку вперед или назад. На дис-
плее будет отображаться номер звуковой дорожки.
Выбор папки
Нажмите и удерживайте кнопку DIR–/P (11) или
DIR+/O (6), чтобы перейти в предыдущую или
следующую папку. Если устройство USB не содержит
папок, то кнопки DIR–/P (11) и DIR+/O (6) не
будут функционировать.
Приостановка воспроизведения
В режиме воспроизведения нажмите кнопку DU (7),
чтобы его приостановить. Нажмите кнопку DU (7)
еще раз, чтобы возобновить воспроизведение.
Воспроизведение в случайном порядке
В режиме воспроизведения нажмите и удерживайте
кнопку RDM (7), чтобы все звуковые дорожки на диске
воспроизводились в случайном порядке. Чтобы выклю-
чить функцию воспроизведения в случайном порядке,
нажмите и удерживайте кнопку RDM (7) еще раз.
Примечания:
— Ресивер поддерживает только стандарт-
ные USB накопители, одобренные компанией
Microsoft.
— Некоторые устройства USB могут быть не
совместимы с этим аппаратом, поскольку
различные модели накопителей используют
различные стандарты.
— Перед подключением внешнего MP3-
проигрывателя к разъему USB (10) извлеките
из МР3-проигрывателя неперезаряжаемую
батарею, в противном случае может прои-
зойти взрыв (аккумуляторы извлекать не
нужно).
— Не отключайте устройство USB от ресиве-
ра, пока режим чтения с USB не остановлен
(прежде выйдите из режима USB).
Предупреждение:
Если устройство USB содержит важны-
е файлы, не подсоединяйте его к реси-
веру, т.к. при нарушении работы реси-
вера эти файлы могут быть утеряны.
Компания-производитель ресивера
не несет за это ответственность.
12

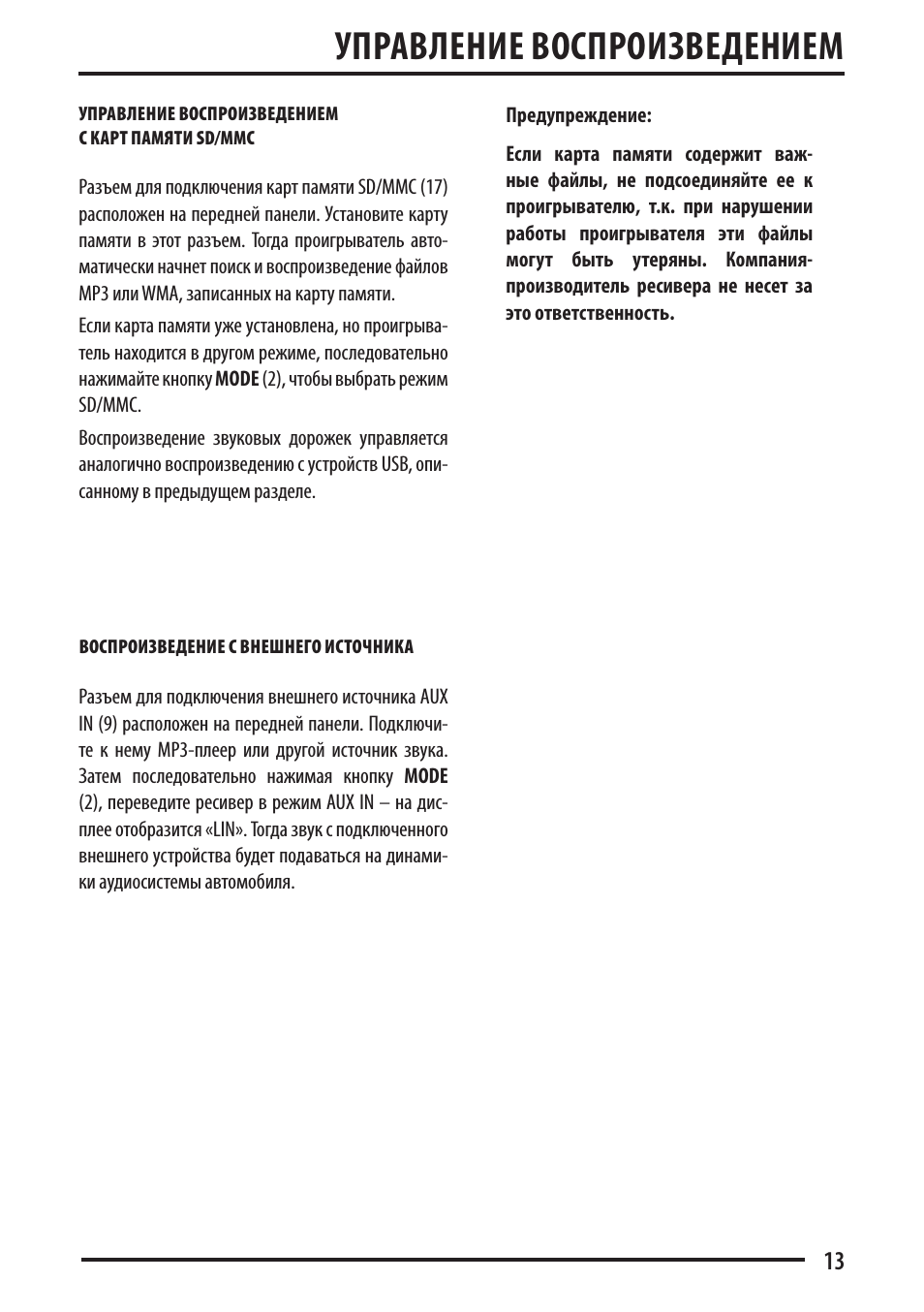

УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
Управление вОспрОизведением
с Карт памяти SD/MMC
Разъем для подключения карт памяти SD/MMC (17)
расположен на передней панели. Установите карту
памяти в этот разъем. Тогда проигрыватель авто-
матически начнет поиск и воспроизведение файлов
MP3 или WMA, записанных на карту памяти.
Если карта памяти уже установлена, но проигрыва-
тель находится в другом режиме, последовательно
нажимайте кнопку MODE (2), чтобы выбрать режим
SD/MMC.
Воспроизведение звуковых дорожек управляется
аналогично воспроизведению с устройств USB, опи-
санному в предыдущем разделе.
Предупреждение:
Если карта памяти содержит важ-
ные файлы, не подсоединяйте ее к
проигрывателю, т.к. при нарушении
работы проигрывателя эти файлы
могут быть утеряны. Компания-
производитель ресивера не несет за
это ответственность.
вОспрОизведение с внеШнеГО истОЧниКа
Разъем для подключения внешнего источника AUX
IN (9) расположен на передней панели. Подключи-
те к нему МР3-плеер или другой источник звука.
Затем последовательно нажимая кнопку MODE
(2), переведите ресивер в режим AUX IN – на дис-
плее отобразится «LIN». Тогда звук с подключенного
внешнего устройства будет подаваться на динами-
ки аудиосистемы автомобиля.
13

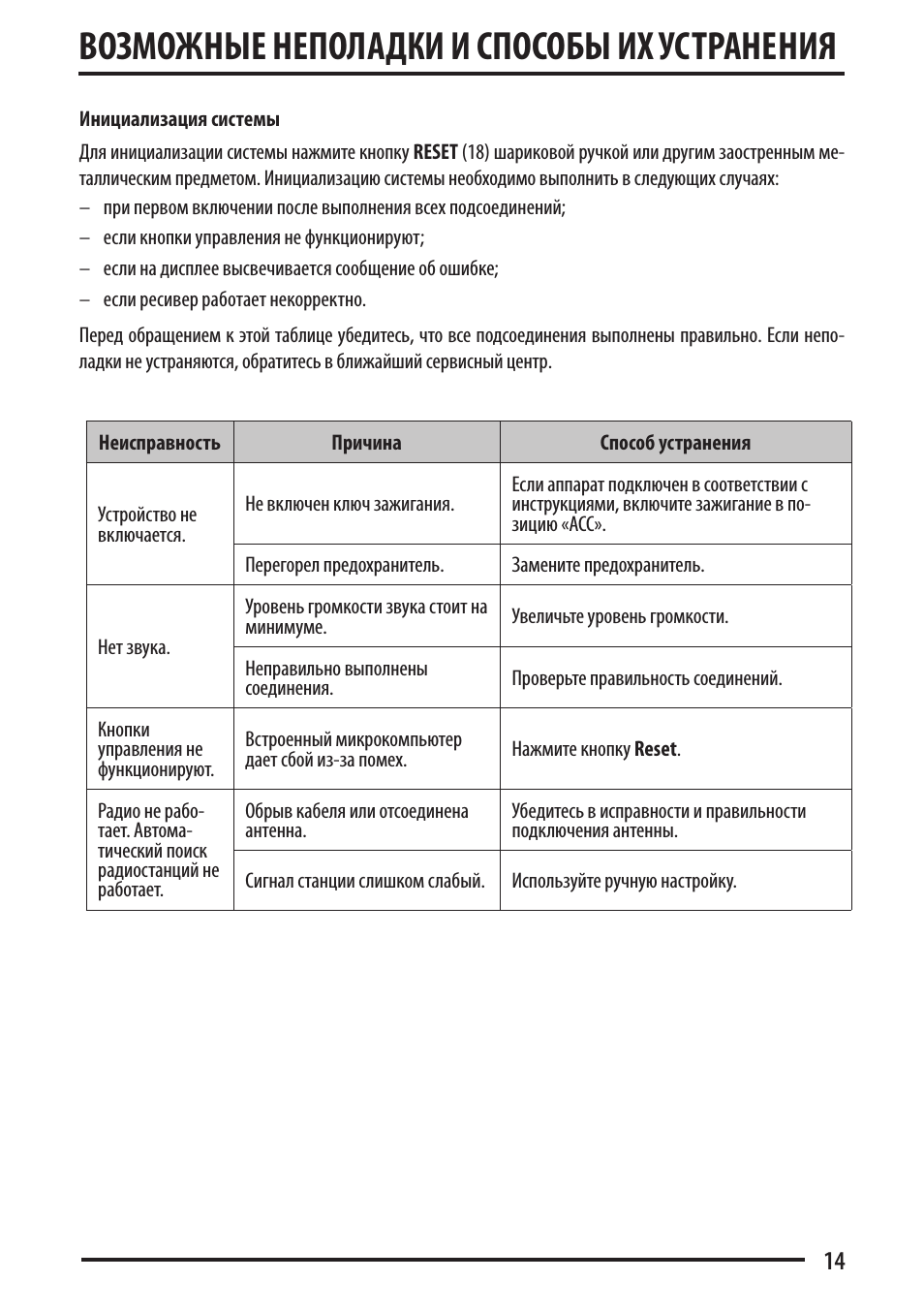

ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
14
Инициализация системы
Для инициализации системы нажмите кнопку RESET (18) шариковой ручкой или другим заостренным ме-
таллическим предметом. Инициализацию системы необходимо выполнить в следующих случаях:
– при первом включении после выполнения всех подсоединений;
– если кнопки управления не функционируют;
– если на дисплее высвечивается сообщение об ошибке;
– если ресивер работает некорректно.
Перед обращением к этой таблице убедитесь, что все подсоединения выполнены правильно. Если непо-
ладки не устраняются, обратитесь в ближайший сервисный центр.
Неисправность
Причина
Способ устранения
Устройство не
включается.
Не включен ключ зажигания.
Если аппарат подключен в соответствии с
инструкциями, включите зажигание в по-
зицию «АСС».
Перегорел предохранитель.
Замените предохранитель.
Нет звука.
Уровень громкости звука стоит на
минимуме.
Увеличьте уровень громкости.
Неправильно выполнены
соединения.
Проверьте правильность соединений.
Кнопки
управления не
функционируют.
Встроенный микрокомпьютер
дает сбой из-за помех.
Нажмите кнопку Reset.
Радио не рабо-
тает. Автома-
тический поиск
радиостанций не
работает.
Обрыв кабеля или отсоединена
антенна.
Убедитесь в исправности и правильности
подключения антенны.
Сигнал станции слишком слабый.
Используйте ручную настройку.

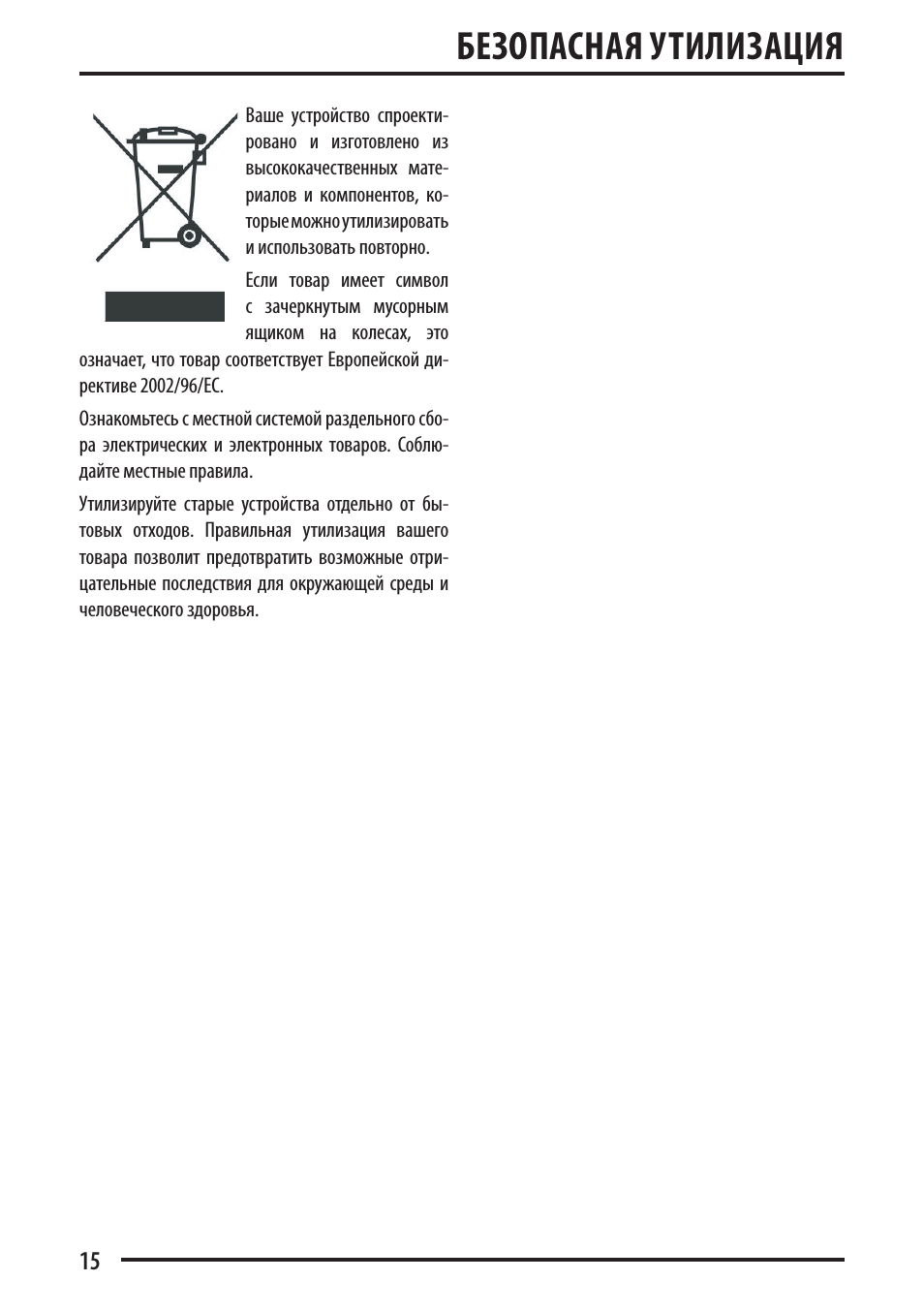

БЕЗОПАСНАЯ УТИЛИЗАЦИЯ
Ваше устройство спроекти-
ровано и изготовлено из
высококачественных мате-
риалов и компонентов, ко-
торые можно утилизировать
и использовать повторно.
Если товар имеет символ
с зачеркнутым мусорным
ящиком на колесах, это
означает, что товар соответствует Европейской ди-
рективе 2002/96/ЕС.
Ознакомьтесь с местной системой раздельного сбо-
ра электрических и электронных товаров. Соблю-
дайте местные правила.
Утилизируйте старые устройства отдельно от бы-
товых отходов. Правильная утилизация вашего
товара позволит предотвратить возможные отри-
цательные последствия для окружающей среды и
человеческого здоровья.
15
16

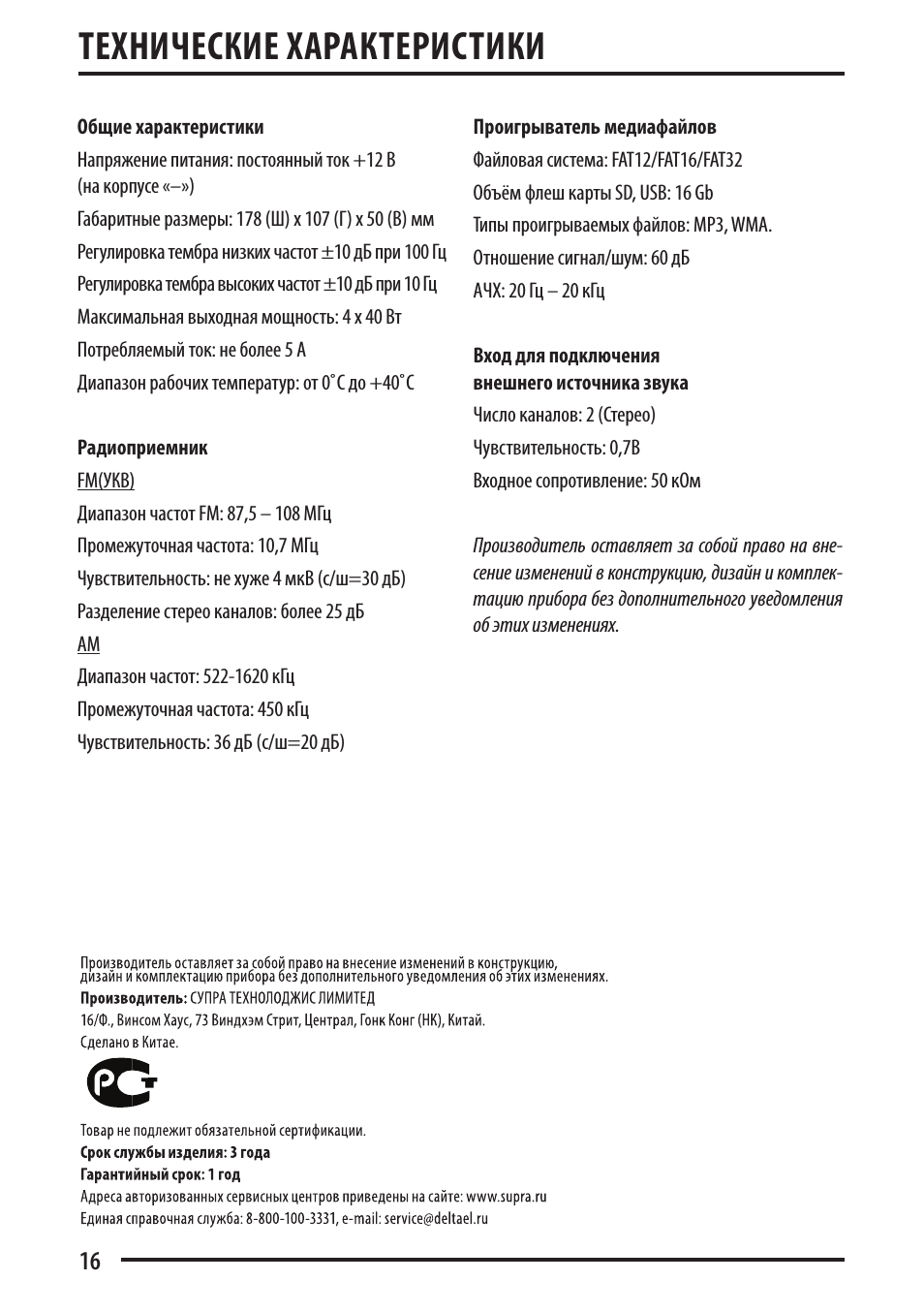

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие характеристики
Напряжение питания: постоянный ток +12 B
(на корпусе «–»)
Габаритные размеры: 178 (Ш) х 107 (Г) х 50 (В) мм
Регулировка тембра низких частот ±10 дБ при 100 Гц
Регулировка тембра высоких частот ±10 дБ при 10 Гц
Максимальная выходная мощность: 4 х 40 Вт
Потребляемый ток: не более 5 А
Диапазон рабочих температур: от 0˚С до +40˚С
Радиоприемник
FM(УКВ)
Диапазон частот FM: 87,5 – 108 МГц
Промежуточная частота: 10,7 МГц
Чувствительность: не хуже 4 мкВ (c/ш=30 дБ)
Разделение стерео каналов: более 25 дБ
АМ
Диапазон частот: 522-1620 кГц
Промежуточная частота: 450 кГц
Чувствительность: 36 дБ (с/ш=20 дБ)
Проигрыватель медиафайлов
Файловая система: FAT12/FAT16/FAT32
Объём флеш карты SD, USB: 16 Gb
Типы проигрываемых файлов: MP3, WMA.
Отношение сигнал/шум: 60 дБ
АЧХ: 20 Гц – 20 кГц
Вход для подключения
внешнего источника звука
Число каналов: 2 (Стерео)
Чувствительность: 0,7В
Входное сопротивление: 50 кОм
Производитель оставляет за собой право на вне-
сение изменений в конструкцию, дизайн и комплек-
тацию прибора без дополнительного уведомления
об этих изменениях.

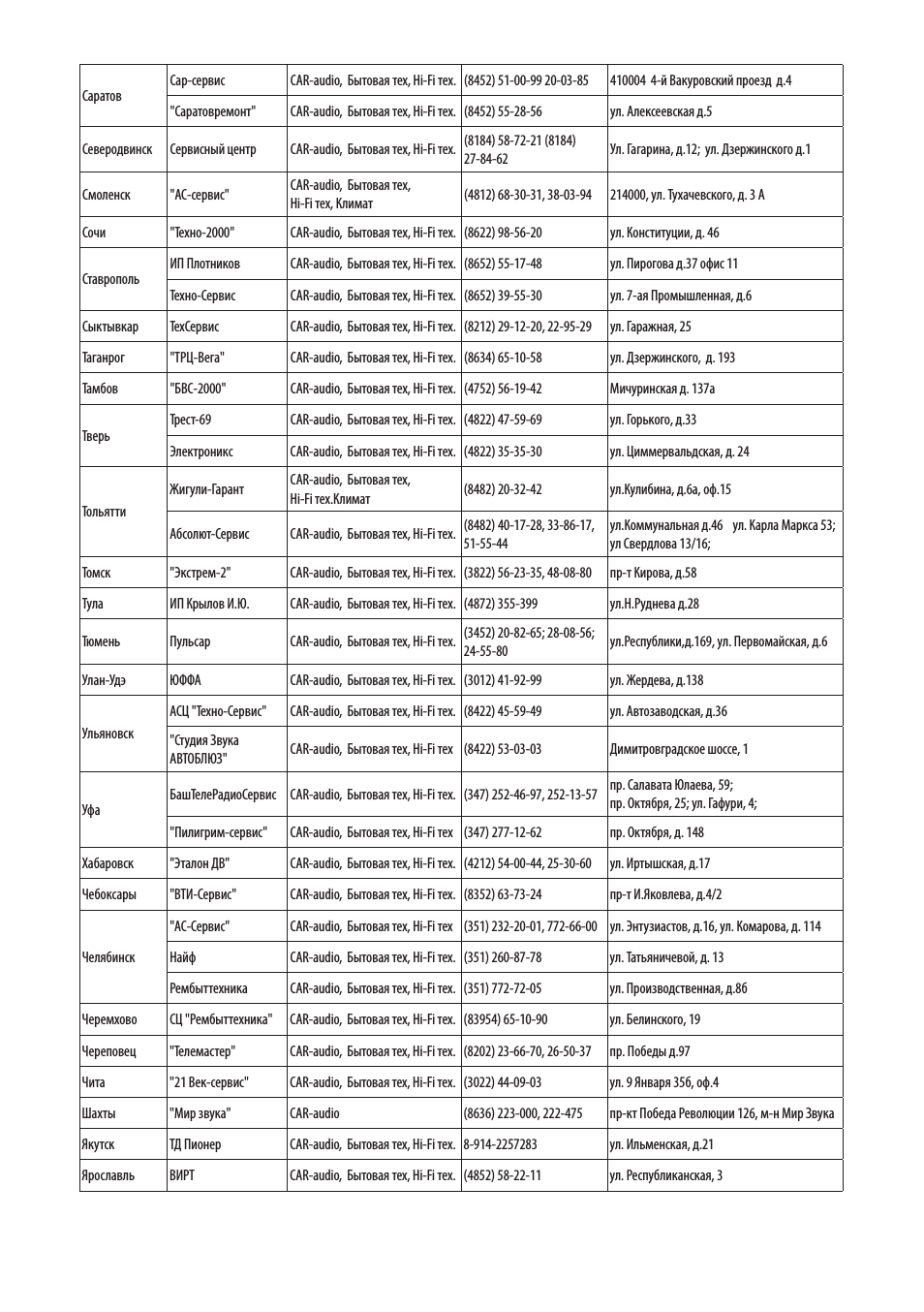

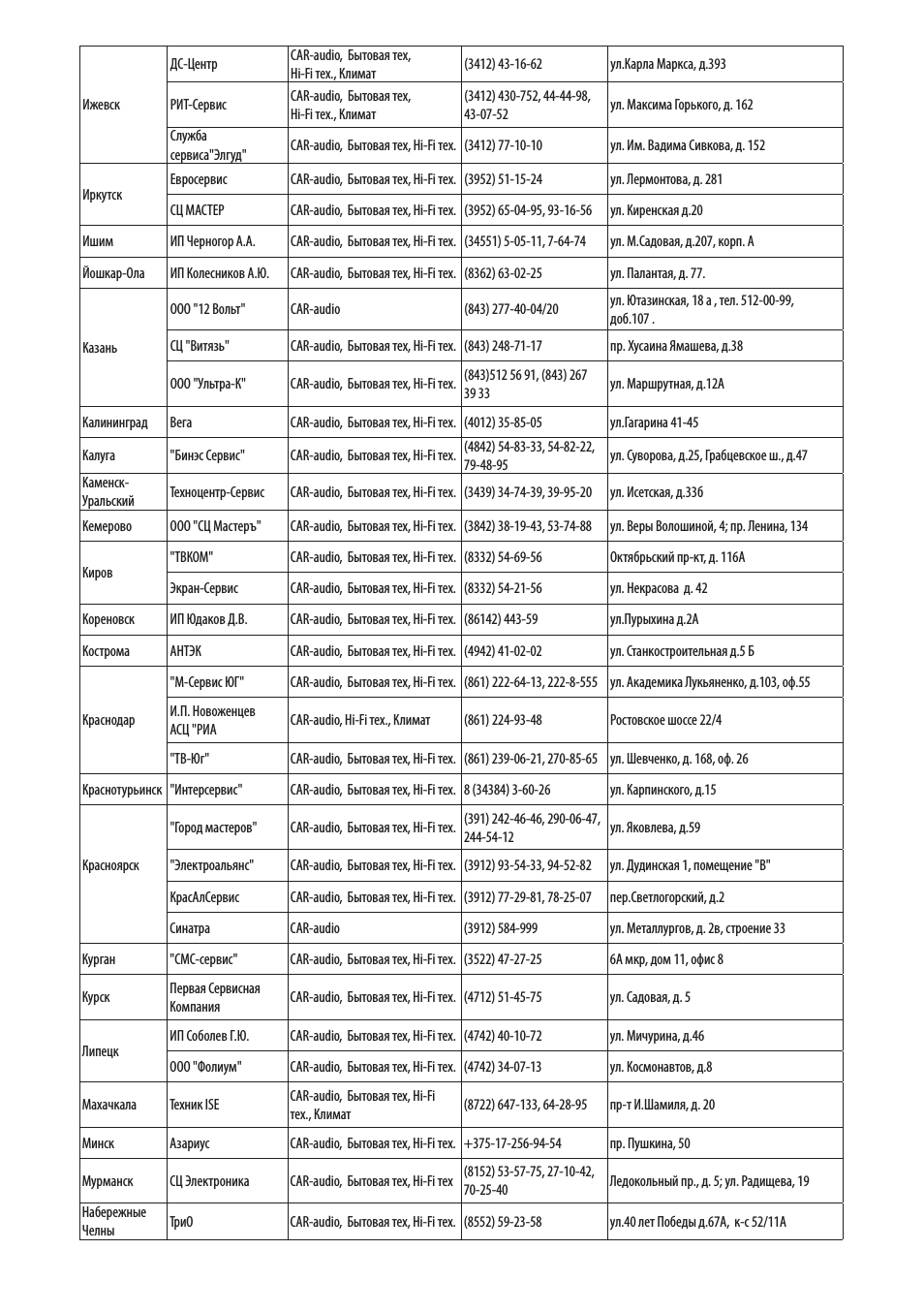

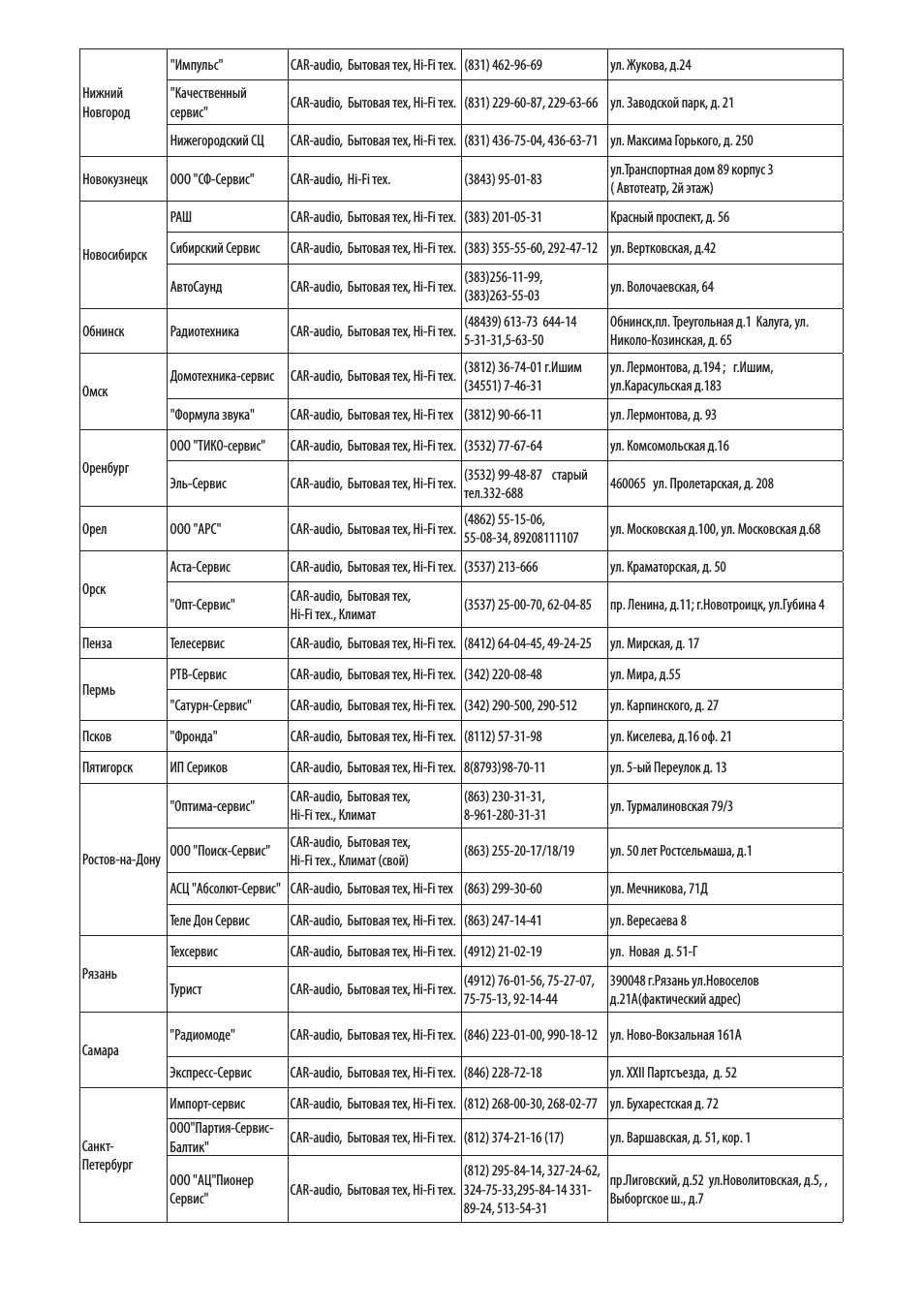

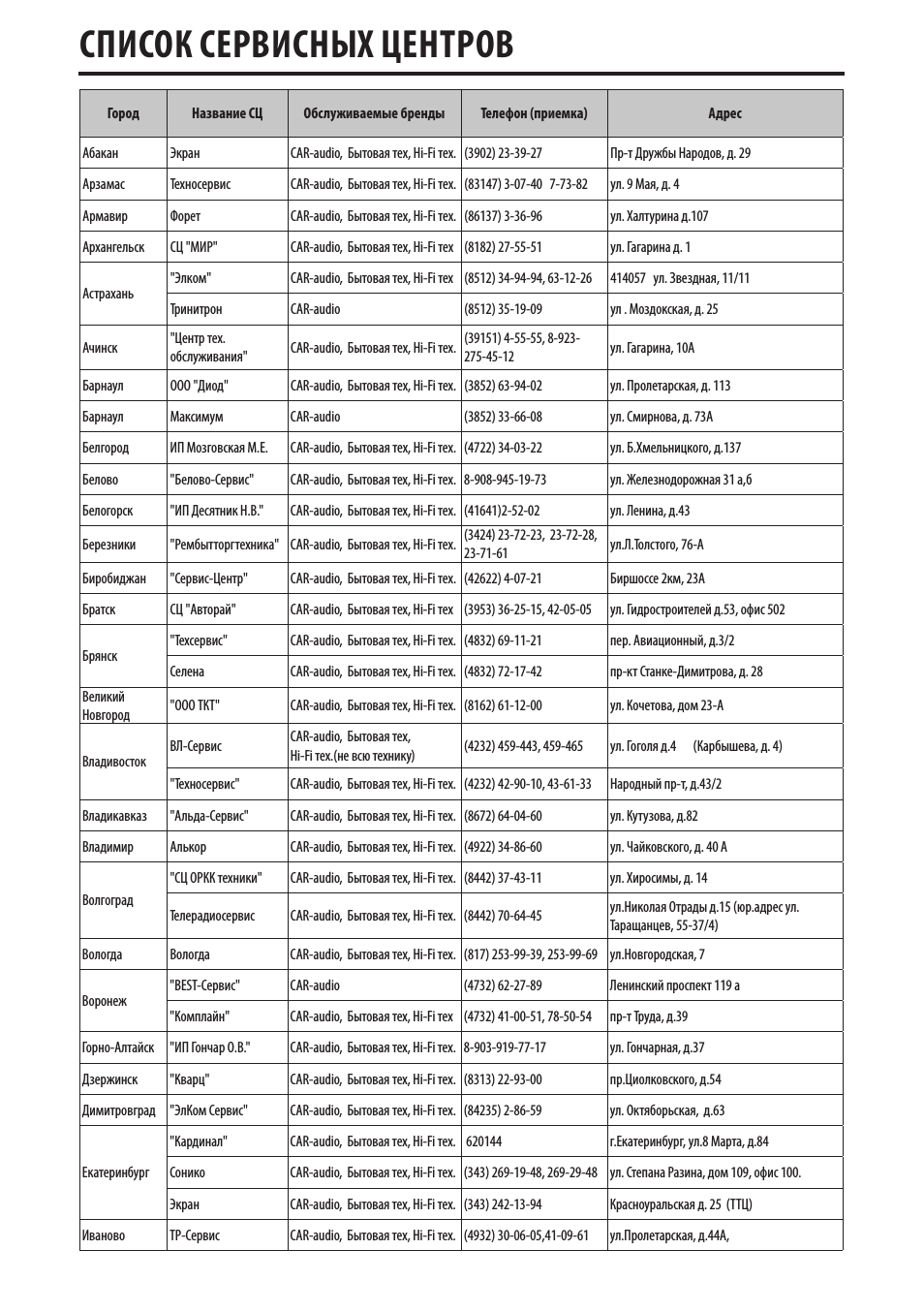

СПИСОК СЕРВИСНЫХ ЦЕНТРОВ
Город
Название СЦ
Обслуживаемые бренды
Телефон (приемка)
Адрес
Абакан
Экран
CAR-audio, Бытовая тех, Hi-Fi тех. (3902) 23-39-27
Пр-т Дружбы Народов, д. 29
Арзамас
Техносервис
CAR-audio, Бытовая тех, Hi-Fi тех. (83147) 3-07-40 7-73-82
ул. 9 Мая, д. 4
Армавир
Форет
CAR-audio, Бытовая тех, Hi-Fi тех. (86137) 3-36-96
ул. Халтурина д.107
Архангельск
СЦ «МИР»
CAR-audio, Бытовая тех, Hi-Fi тех (8182) 27-55-51
ул. Гагарина д. 1
Астрахань
«Элком»
CAR-audio, Бытовая тех, Hi-Fi тех (8512) 34-94-94, 63-12-26
414057 ул. Звездная, 11/11
Тринитрон
CAR-audio
(8512) 35-19-09
ул . Моздокская, д. 25
Ачинск
«Центр тех.
обслуживания»
CAR-audio, Бытовая тех, Hi-Fi тех.
(39151) 4-55-55, 8-923-
275-45-12
ул. Гагарина, 10А
Барнаул
ООО «Диод»
CAR-audio, Бытовая тех, Hi-Fi тех. (3852) 63-94-02
ул. Пролетарская, д. 113
Барнаул
Максимум
CAR-audio
(3852) 33-66-08
ул. Смирнова, д. 73А
Белгород
ИП Мозговская М.Е.
CAR-audio, Бытовая тех, Hi-Fi тех. (4722) 34-03-22
ул. Б.Хмельницкого, д.137
Белово
«Белово-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. 8-908-945-19-73
ул. Железнодорожная 31 а,б
Белогорск
«ИП Десятник Н.В.»
CAR-audio, Бытовая тех, Hi-Fi тех. (41641)2-52-02
ул. Ленина, д.43
Березники
«Рембытторгтехника» CAR-audio, Бытовая тех, Hi-Fi тех.
(3424) 23-72-23, 23-72-28,
23-71-61
ул.Л.Толстого, 76-А
Биробиджан
«Сервис-Центр»
CAR-audio, Бытовая тех, Hi-Fi тех. (42622) 4-07-21
Биршоссе 2км, 23А
Братск
СЦ «Авторай»
CAR-audio, Бытовая тех, Hi-Fi тех (3953) 36-25-15, 42-05-05
ул. Гидростроителей д.53, офис 502
Брянск
«Техсервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (4832) 69-11-21
пер. Авиационный, д.3/2
Селена
CAR-audio, Бытовая тех, Hi-Fi тех. (4832) 72-17-42
пр-кт Станке-Димитрова, д. 28
Великий
Новгород
«ООО ТКТ»
CAR-audio, Бытовая тех, Hi-Fi тех. (8162) 61-12-00
ул. Кочетова, дом 23-А
Владивосток
ВЛ-Сервис
CAR-audio, Бытовая тех,
Hi-Fi тех.(не всю технику)
(4232) 459-443, 459-465
ул. Гоголя д.4 (Карбышева, д. 4)
«Техносервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (4232) 42-90-10, 43-61-33
Народный пр-т, д.43/2
Владикавказ
«Альда-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (8672) 64-04-60
ул. Кутузова, д.82
Владимир
Алькор
CAR-audio, Бытовая тех, Hi-Fi тех. (4922) 34-86-60
ул. Чайковского, д. 40 А
Волгоград
«СЦ ОРКК техники»
CAR-audio, Бытовая тех, Hi-Fi тех. (8442) 37-43-11
ул. Хиросимы, д. 14
Телерадиосервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8442) 70-64-45
ул.Николая Отрады д.15 (юр.адрес ул.
Таращанцев, 55-37/4)
Вологда
Вологда
CAR-audio, Бытовая тех, Hi-Fi тех. (817) 253-99-39, 253-99-69 ул.Новгородская, 7
Воронеж
«BEST-Сервис»
CAR-audio
(4732) 62-27-89
Ленинский проспект 119 а
«Комплайн»
CAR-audio, Бытовая тех, Hi-Fi тех (4732) 41-00-51, 78-50-54
пр-т Труда, д.39
Горно-Алтайск «ИП Гончар О.В.»
CAR-audio, Бытовая тех, Hi-Fi тех. 8-903-919-77-17
ул. Гончарная, д.37
Дзержинск
«Кварц»
CAR-audio, Бытовая тех, Hi-Fi тех. (8313) 22-93-00
пр.Циолковского, д.54
Димитровград «ЭлКом Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (84235) 2-86-59
ул. Октяборьская, д.63
Екатеринбург
«Кардинал»
CAR-audio, Бытовая тех, Hi-Fi тех. 620144
г.Екатеринбург, ул.8 Марта, д.84
Сонико
CAR-audio, Бытовая тех, Hi-Fi тех. (343) 269-19-48, 269-29-48 ул. Степана Разина, дом 109, офис 100.
Экран
CAR-audio, Бытовая тех, Hi-Fi тех. (343) 242-13-94
Красноуральская д. 25 (ТТЦ)
Иваново
ТР-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (4932) 30-06-05,41-09-61
ул.Пролетарская, д.44А,
Нижний
Новгород
«Импульс»
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 462-96-69
ул. Жукова, д.24
«Качественный
сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 229-60-87, 229-63-66 ул. Заводской парк, д. 21
Нижегородский СЦ
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 436-75-04, 436-63-71 ул. Максима Горького, д. 250
Новокузнецк
ООО «СФ-Сервис»
CAR-audio, Hi-Fi тех.
(3843) 95-01-83
ул.Транспортная дом 89 корпус 3
( Автотеатр, 2й этаж)
Новосибирск
РАШ
CAR-audio, Бытовая тех, Hi-Fi тех. (383) 201-05-31
Красный проспект, д. 56
Сибирский Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (383) 355-55-60, 292-47-12 ул. Вертковская, д.42
АвтоСаунд
CAR-audio, Бытовая тех, Hi-Fi тех.
(383)256-11-99,
(383)263-55-03
ул. Волочаевская, 64
Обнинск
Радиотехника
CAR-audio, Бытовая тех, Hi-Fi тех.
(48439) 613-73 644-14
5-31-31,5-63-50
Обнинск,пл. Треугольная д.1 Калуга, ул.
Николо-Козинская, д. 65
Омск
Домотехника-сервис CAR-audio, Бытовая тех, Hi-Fi тех.
(3812) 36-74-01 г.Ишим
(34551) 7-46-31
ул. Лермонтова, д.194 ; г.Ишим,
ул.Карасульская д.183
«Формула звука»
CAR-audio, Бытовая тех, Hi-Fi тех (3812) 90-66-11
ул. Лермонтова, д. 93
Оренбург
ООО «ТИКО-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (3532) 77-67-64
ул. Комсомольская д.16
Эль-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех.
(3532) 99-48-87 старый
тел.332-688
460065 ул. Пролетарская, д. 208
Орел
ООО «АРС»
CAR-audio, Бытовая тех, Hi-Fi тех.
(4862) 55-15-06,
55-08-34, 89208111107
ул. Московская д.100, ул. Московская д.68
Орск
Аста-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3537) 213-666
ул. Краматорская, д. 50
«Опт-Сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3537) 25-00-70, 62-04-85
пр. Ленина, д.11; г.Новотроицк, ул.Губина 4
Пенза
Телесервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8412) 64-04-45, 49-24-25
ул. Мирская, д. 17
Пермь
РТВ-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (342) 220-08-48
ул. Мира, д.55
«Сатурн-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (342) 290-500, 290-512
ул. Карпинского, д. 27
Псков
«Фронда»
CAR-audio, Бытовая тех, Hi-Fi тех. (8112) 57-31-98
ул. Киселева, д.16 оф. 21
Пятигорск
ИП Сериков
CAR-audio, Бытовая тех, Hi-Fi тех. 8(8793)98-70-11
ул. 5-ый Переулок д. 13
Ростов-на-Дону
«Оптима-сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(863) 230-31-31,
8-961-280-31-31
ул. Турмалиновская 79/3
ООО «Поиск-Сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат (свой)
(863) 255-20-17/18/19
ул. 50 лет Ростсельмаша, д.1
АСЦ «Абсолют-Сервис» CAR-audio, Бытовая тех, Hi-Fi тех (863) 299-30-60
ул. Мечникова, 71Д
Теле Дон Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (863) 247-14-41
ул. Вересаева 8
Рязань
Техсервис
CAR-audio, Бытовая тех, Hi-Fi тех. (4912) 21-02-19
ул. Новая д. 51-Г
Турист
CAR-audio, Бытовая тех, Hi-Fi тех.
(4912) 76-01-56, 75-27-07,
75-75-13, 92-14-44
390048 г.Рязань ул.Новоселов
д.21А(фактический адрес)
Самара
«Радиомоде»
CAR-audio, Бытовая тех, Hi-Fi тех. (846) 223-01-00, 990-18-12 ул. Ново-Вокзальная 161А
Экспресс-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (846) 228-72-18
ул. XXII Партсъезда, д. 52
Санкт-
Петербург
Импорт-сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (812) 268-00-30, 268-02-77 ул. Бухарестская д. 72
ООО»Партия-Сервис-
Балтик»
CAR-audio, Бытовая тех, Hi-Fi тех. (812) 374-21-16 (17)
ул. Варшавская, д. 51, кор. 1
ООО «АЦ»Пионер
Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех.
(812) 295-84-14, 327-24-62,
324-75-33,295-84-14 331-
89-24, 513-54-31
пр.Лиговский, д.52 ул.Новолитовская, д.5, ,
Выборгское ш., д.7
Ижевск
ДС-Центр
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3412) 43-16-62
ул.Карла Маркса, д.393
РИТ-Сервис
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3412) 430-752, 44-44-98,
43-07-52
ул. Максима Горького, д. 162
Служба
сервиса»Элгуд»
CAR-audio, Бытовая тех, Hi-Fi тех. (3412) 77-10-10
ул. Им. Вадима Сивкова, д. 152
Иркутск
Евросервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3952) 51-15-24
ул. Лермонтова, д. 281
СЦ МАСТЕР
CAR-audio, Бытовая тех, Hi-Fi тех. (3952) 65-04-95, 93-16-56
ул. Киренская д.20
Ишим
ИП Черногор А.А.
CAR-audio, Бытовая тех, Hi-Fi тех. (34551) 5-05-11, 7-64-74
ул. М.Садовая, д.207, корп. А
Йошкар-Ола
ИП Колесников А.Ю.
CAR-audio, Бытовая тех, Hi-Fi тех. (8362) 63-02-25
ул. Палантая, д. 77.
Казань
ООО «12 Вольт»
CAR-audio
(843) 277-40-04/20
ул. Ютазинская, 18 а , тел. 512-00-99,
доб.107 .
СЦ «Витязь»
CAR-audio, Бытовая тех, Hi-Fi тех. (843) 248-71-17
пр. Хусаина Ямашева, д.38
ООО «Ультра-К»
CAR-audio, Бытовая тех, Hi-Fi тех.
(843)512 56 91, (843) 267
39 33
ул. Маршрутная, д.12А
Калининград
Вега
CAR-audio, Бытовая тех, Hi-Fi тех. (4012) 35-85-05
ул.Гагарина 41-45
Калуга
«Бинэс Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех.
(4842) 54-83-33, 54-82-22,
79-48-95
ул. Суворова, д.25, Грабцевское ш., д.47
Каменск-
Уральский
Техноцентр-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3439) 34-74-39, 39-95-20
ул. Исетская, д.33б
Кемерово
ООО «СЦ Мастеръ»
CAR-audio, Бытовая тех, Hi-Fi тех. (3842) 38-19-43, 53-74-88
ул. Веры Волошиной, 4; пр. Ленина, 134
Киров
«ТВКОМ»
CAR-audio, Бытовая тех, Hi-Fi тех. (8332) 54-69-56
Октябрьский пр-кт, д. 116А
Экран-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8332) 54-21-56
ул. Некрасова д. 42
Кореновск
ИП Юдаков Д.В.
CAR-audio, Бытовая тех, Hi-Fi тех. (86142) 443-59
ул.Пурыхина д.2А
Кострома
АНТЭК
CAR-audio, Бытовая тех, Hi-Fi тех. (4942) 41-02-02
ул. Станкостроительная д.5 Б
Краснодар
«М-Сервис ЮГ»
CAR-audio, Бытовая тех, Hi-Fi тех. (861) 222-64-13, 222-8-555 ул. Академика Лукьяненко, д.103, оф.55
И.П. Новоженцев
АСЦ «РИА
CAR-audio, Hi-Fi тех., Климат
(861) 224-93-48
Ростовское шоссе 22/4
«ТВ-Юг»
CAR-audio, Бытовая тех, Hi-Fi тех. (861) 239-06-21, 270-85-65 ул. Шевченко, д. 168, оф. 26
Краснотурьинск «Интерсервис»
CAR-audio, Бытовая тех, Hi-Fi тех. 8 (34384) 3-60-26
ул. Карпинского, д.15
Красноярск
«Город мастеров»
CAR-audio, Бытовая тех, Hi-Fi тех.
(391) 242-46-46, 290-06-47,
244-54-12
ул. Яковлева, д.59
«Электроальянс»
CAR-audio, Бытовая тех, Hi-Fi тех. (3912) 93-54-33, 94-52-82
ул. Дудинская 1, помещение «В»
КрасАлСервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3912) 77-29-81, 78-25-07
пер.Светлогорский, д.2
Синатра
CAR-audio
(3912) 584-999
ул. Металлургов, д. 2в, строение 33
Курган
«СМС-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (3522) 47-27-25
6А мкр, дом 11, офис 8
Курск
Первая Сервисная
Компания
CAR-audio, Бытовая тех, Hi-Fi тех. (4712) 51-45-75
ул. Садовая, д. 5
Липецк
ИП Соболев Г.Ю.
CAR-audio, Бытовая тех, Hi-Fi тех. (4742) 40-10-72
ул. Мичурина, д.46
ООО «Фолиум»
CAR-audio, Бытовая тех, Hi-Fi тех. (4742) 34-07-13
ул. Космонавтов, д.8
Махачкала
Техник ISE
CAR-audio, Бытовая тех, Hi-Fi
тех., Климат
(8722) 647-133, 64-28-95
пр-т И.Шамиля, д. 20
Минск
Азариус
CAR-audio, Бытовая тех, Hi-Fi тех. +375-17-256-94-54
пр. Пушкина, 50
Мурманск
СЦ Электроника
CAR-audio, Бытовая тех, Hi-Fi тех
(8152) 53-57-75, 27-10-42,
70-25-40
Ледокольный пр., д. 5; ул. Радищева, 19
Набережные
Челны
ТриО
CAR-audio, Бытовая тех, Hi-Fi тех. (8552) 59-23-58
ул.40 лет Победы д.67А, к-с 52/11А
Нижний
Новгород
«Импульс»
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 462-96-69
ул. Жукова, д.24
«Качественный
сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 229-60-87, 229-63-66 ул. Заводской парк, д. 21
Нижегородский СЦ
CAR-audio, Бытовая тех, Hi-Fi тех. (831) 436-75-04, 436-63-71 ул. Максима Горького, д. 250
Новокузнецк
ООО «СФ-Сервис»
CAR-audio, Hi-Fi тех.
(3843) 95-01-83
ул.Транспортная дом 89 корпус 3
( Автотеатр, 2й этаж)
Новосибирск
РАШ
CAR-audio, Бытовая тех, Hi-Fi тех. (383) 201-05-31
Красный проспект, д. 56
Сибирский Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (383) 355-55-60, 292-47-12 ул. Вертковская, д.42
АвтоСаунд
CAR-audio, Бытовая тех, Hi-Fi тех.
(383)256-11-99,
(383)263-55-03
ул. Волочаевская, 64
Обнинск
Радиотехника
CAR-audio, Бытовая тех, Hi-Fi тех.
(48439) 613-73 644-14
5-31-31,5-63-50
Обнинск,пл. Треугольная д.1 Калуга, ул.
Николо-Козинская, д. 65
Омск
Домотехника-сервис CAR-audio, Бытовая тех, Hi-Fi тех.
(3812) 36-74-01 г.Ишим
(34551) 7-46-31
ул. Лермонтова, д.194 ; г.Ишим,
ул.Карасульская д.183
«Формула звука»
CAR-audio, Бытовая тех, Hi-Fi тех (3812) 90-66-11
ул. Лермонтова, д. 93
Оренбург
ООО «ТИКО-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (3532) 77-67-64
ул. Комсомольская д.16
Эль-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех.
(3532) 99-48-87 старый
тел.332-688
460065 ул. Пролетарская, д. 208
Орел
ООО «АРС»
CAR-audio, Бытовая тех, Hi-Fi тех.
(4862) 55-15-06,
55-08-34, 89208111107
ул. Московская д.100, ул. Московская д.68
Орск
Аста-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3537) 213-666
ул. Краматорская, д. 50
«Опт-Сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3537) 25-00-70, 62-04-85
пр. Ленина, д.11; г.Новотроицк, ул.Губина 4
Пенза
Телесервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8412) 64-04-45, 49-24-25
ул. Мирская, д. 17
Пермь
РТВ-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (342) 220-08-48
ул. Мира, д.55
«Сатурн-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (342) 290-500, 290-512
ул. Карпинского, д. 27
Псков
«Фронда»
CAR-audio, Бытовая тех, Hi-Fi тех. (8112) 57-31-98
ул. Киселева, д.16 оф. 21
Пятигорск
ИП Сериков
CAR-audio, Бытовая тех, Hi-Fi тех. 8(8793)98-70-11
ул. 5-ый Переулок д. 13
Ростов-на-Дону
«Оптима-сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(863) 230-31-31,
8-961-280-31-31
ул. Турмалиновская 79/3
ООО «Поиск-Сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат (свой)
(863) 255-20-17/18/19
ул. 50 лет Ростсельмаша, д.1
АСЦ «Абсолют-Сервис» CAR-audio, Бытовая тех, Hi-Fi тех (863) 299-30-60
ул. Мечникова, 71Д
Теле Дон Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (863) 247-14-41
ул. Вересаева 8
Рязань
Техсервис
CAR-audio, Бытовая тех, Hi-Fi тех. (4912) 21-02-19
ул. Новая д. 51-Г
Турист
CAR-audio, Бытовая тех, Hi-Fi тех.
(4912) 76-01-56, 75-27-07,
75-75-13, 92-14-44
390048 г.Рязань ул.Новоселов
д.21А(фактический адрес)
Самара
«Радиомоде»
CAR-audio, Бытовая тех, Hi-Fi тех. (846) 223-01-00, 990-18-12 ул. Ново-Вокзальная 161А
Экспресс-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (846) 228-72-18
ул. XXII Партсъезда, д. 52
Санкт-
Петербург
Импорт-сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (812) 268-00-30, 268-02-77 ул. Бухарестская д. 72
ООО»Партия-Сервис-
Балтик»
CAR-audio, Бытовая тех, Hi-Fi тех. (812) 374-21-16 (17)
ул. Варшавская, д. 51, кор. 1
ООО «АЦ»Пионер
Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех.
(812) 295-84-14, 327-24-62,
324-75-33,295-84-14 331-
89-24, 513-54-31
пр.Лиговский, д.52 ул.Новолитовская, д.5, ,
Выборгское ш., д.7
Ижевск
ДС-Центр
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3412) 43-16-62
ул.Карла Маркса, д.393
РИТ-Сервис
CAR-audio, Бытовая тех,
Hi-Fi тех., Климат
(3412) 430-752, 44-44-98,
43-07-52
ул. Максима Горького, д. 162
Служба
сервиса»Элгуд»
CAR-audio, Бытовая тех, Hi-Fi тех. (3412) 77-10-10
ул. Им. Вадима Сивкова, д. 152
Иркутск
Евросервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3952) 51-15-24
ул. Лермонтова, д. 281
СЦ МАСТЕР
CAR-audio, Бытовая тех, Hi-Fi тех. (3952) 65-04-95, 93-16-56
ул. Киренская д.20
Ишим
ИП Черногор А.А.
CAR-audio, Бытовая тех, Hi-Fi тех. (34551) 5-05-11, 7-64-74
ул. М.Садовая, д.207, корп. А
Йошкар-Ола
ИП Колесников А.Ю.
CAR-audio, Бытовая тех, Hi-Fi тех. (8362) 63-02-25
ул. Палантая, д. 77.
Казань
ООО «12 Вольт»
CAR-audio
(843) 277-40-04/20
ул. Ютазинская, 18 а , тел. 512-00-99,
доб.107 .
СЦ «Витязь»
CAR-audio, Бытовая тех, Hi-Fi тех. (843) 248-71-17
пр. Хусаина Ямашева, д.38
ООО «Ультра-К»
CAR-audio, Бытовая тех, Hi-Fi тех.
(843)512 56 91, (843) 267
39 33
ул. Маршрутная, д.12А
Калининград
Вега
CAR-audio, Бытовая тех, Hi-Fi тех. (4012) 35-85-05
ул.Гагарина 41-45
Калуга
«Бинэс Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех.
(4842) 54-83-33, 54-82-22,
79-48-95
ул. Суворова, д.25, Грабцевское ш., д.47
Каменск-
Уральский
Техноцентр-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3439) 34-74-39, 39-95-20
ул. Исетская, д.33б
Кемерово
ООО «СЦ Мастеръ»
CAR-audio, Бытовая тех, Hi-Fi тех. (3842) 38-19-43, 53-74-88
ул. Веры Волошиной, 4; пр. Ленина, 134
Киров
«ТВКОМ»
CAR-audio, Бытовая тех, Hi-Fi тех. (8332) 54-69-56
Октябрьский пр-кт, д. 116А
Экран-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8332) 54-21-56
ул. Некрасова д. 42
Кореновск
ИП Юдаков Д.В.
CAR-audio, Бытовая тех, Hi-Fi тех. (86142) 443-59
ул.Пурыхина д.2А
Кострома
АНТЭК
CAR-audio, Бытовая тех, Hi-Fi тех. (4942) 41-02-02
ул. Станкостроительная д.5 Б
Краснодар
«М-Сервис ЮГ»
CAR-audio, Бытовая тех, Hi-Fi тех. (861) 222-64-13, 222-8-555 ул. Академика Лукьяненко, д.103, оф.55
И.П. Новоженцев
АСЦ «РИА
CAR-audio, Hi-Fi тех., Климат
(861) 224-93-48
Ростовское шоссе 22/4
«ТВ-Юг»
CAR-audio, Бытовая тех, Hi-Fi тех. (861) 239-06-21, 270-85-65 ул. Шевченко, д. 168, оф. 26
Краснотурьинск «Интерсервис»
CAR-audio, Бытовая тех, Hi-Fi тех. 8 (34384) 3-60-26
ул. Карпинского, д.15
Красноярск
«Город мастеров»
CAR-audio, Бытовая тех, Hi-Fi тех.
(391) 242-46-46, 290-06-47,
244-54-12
ул. Яковлева, д.59
«Электроальянс»
CAR-audio, Бытовая тех, Hi-Fi тех. (3912) 93-54-33, 94-52-82
ул. Дудинская 1, помещение «В»
КрасАлСервис
CAR-audio, Бытовая тех, Hi-Fi тех. (3912) 77-29-81, 78-25-07
пер.Светлогорский, д.2
Синатра
CAR-audio
(3912) 584-999
ул. Металлургов, д. 2в, строение 33
Курган
«СМС-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (3522) 47-27-25
6А мкр, дом 11, офис 8
Курск
Первая Сервисная
Компания
CAR-audio, Бытовая тех, Hi-Fi тех. (4712) 51-45-75
ул. Садовая, д. 5
Липецк
ИП Соболев Г.Ю.
CAR-audio, Бытовая тех, Hi-Fi тех. (4742) 40-10-72
ул. Мичурина, д.46
ООО «Фолиум»
CAR-audio, Бытовая тех, Hi-Fi тех. (4742) 34-07-13
ул. Космонавтов, д.8
Махачкала
Техник ISE
CAR-audio, Бытовая тех, Hi-Fi
тех., Климат
(8722) 647-133, 64-28-95
пр-т И.Шамиля, д. 20
Минск
Азариус
CAR-audio, Бытовая тех, Hi-Fi тех. +375-17-256-94-54
пр. Пушкина, 50
Мурманск
СЦ Электроника
CAR-audio, Бытовая тех, Hi-Fi тех
(8152) 53-57-75, 27-10-42,
70-25-40
Ледокольный пр., д. 5; ул. Радищева, 19
Набережные
Челны
ТриО
CAR-audio, Бытовая тех, Hi-Fi тех. (8552) 59-23-58
ул.40 лет Победы д.67А, к-с 52/11А
Саратов
Сар-сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8452) 51-00-99 20-03-85
410004 4-й Вакуровский проезд д.4
«Саратовремонт»
CAR-audio, Бытовая тех, Hi-Fi тех. (8452) 55-28-56
ул. Алексеевская д.5
Северодвинск Сервисный центр
CAR-audio, Бытовая тех, Hi-Fi тех.
(8184) 58-72-21 (8184)
27-84-62
Ул. Гагарина, д.12; ул. Дзержинского д.1
Смоленск
«АС-сервис»
CAR-audio, Бытовая тех,
Hi-Fi тех, Климат
(4812) 68-30-31, 38-03-94
214000, ул. Тухачевского, д. 3 А
Сочи
«Техно-2000»
CAR-audio, Бытовая тех, Hi-Fi тех. (8622) 98-56-20
ул. Конституции, д. 46
Ставрополь
ИП Плотников
CAR-audio, Бытовая тех, Hi-Fi тех. (8652) 55-17-48
ул. Пирогова д.37 офис 11
Техно-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8652) 39-55-30
ул. 7-ая Промышленная, д.6
Сыктывкар
ТехСервис
CAR-audio, Бытовая тех, Hi-Fi тех. (8212) 29-12-20, 22-95-29
ул. Гаражная, 25
Таганрог
«ТРЦ-Вега»
CAR-audio, Бытовая тех, Hi-Fi тех. (8634) 65-10-58
ул. Дзержинского, д. 193
Тамбов
«БВС-2000»
CAR-audio, Бытовая тех, Hi-Fi тех. (4752) 56-19-42
Мичуринская д. 137а
Тверь
Трест-69
CAR-audio, Бытовая тех, Hi-Fi тех. (4822) 47-59-69
ул. Горького, д.33
Электроникс
CAR-audio, Бытовая тех, Hi-Fi тех. (4822) 35-35-30
ул. Циммервальдская, д. 24
Тольятти
Жигули-Гарант
CAR-audio, Бытовая тех,
Hi-Fi тех.Климат
(8482) 20-32-42
ул.Кулибина, д.6а, оф.15
Абсолют-Сервис
CAR-audio, Бытовая тех, Hi-Fi тех.
(8482) 40-17-28, 33-86-17,
51-55-44
ул.Коммунальная д.46 ул. Карла Маркса 53;
ул Свердлова 13/16;
Томск
«Экстрем-2»
CAR-audio, Бытовая тех, Hi-Fi тех. (3822) 56-23-35, 48-08-80
пр-т Кирова, д.58
Тула
ИП Крылов И.Ю.
CAR-audio, Бытовая тех, Hi-Fi тех. (4872) 355-399
ул.H.Руднева д.28
Тюмень
Пульсар
CAR-audio, Бытовая тех, Hi-Fi тех.
(3452) 20-82-65; 28-08-56;
24-55-80
ул.Республики,д.169, ул. Первомайская, д.6
Улан-Удэ
ЮФФА
CAR-audio, Бытовая тех, Hi-Fi тех. (3012) 41-92-99
ул. Жердева, д.138
Ульяновск
АСЦ «Техно-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (8422) 45-59-49
ул. Автозаводская, д.36
«Студия Звука
АВТОБЛЮЗ»
CAR-audio, Бытовая тех, Hi-Fi тех (8422) 53-03-03
Димитровградское шоссе, 1
Уфа
БашТелеРадиоСервис CAR-audio, Бытовая тех, Hi-Fi тех. (347) 252-46-97, 252-13-57
пр. Салавата Юлаева, 59;
пр. Октября, 25; ул. Гафури, 4;
«Пилигрим-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех (347) 277-12-62
пр. Октября, д. 148
Хабаровск
«Эталон ДВ»
CAR-audio, Бытовая тех, Hi-Fi тех. (4212) 54-00-44, 25-30-60
ул. Иртышская, д.17
Чебоксары
«ВТИ-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (8352) 63-73-24
пр-т И.Яковлева, д.4/2
Челябинск
«АС-Сервис»
CAR-audio, Бытовая тех, Hi-Fi тех (351) 232-20-01, 772-66-00 ул. Энтузиастов, д.16, ул. Комарова, д. 114
Найф
CAR-audio, Бытовая тех, Hi-Fi тех. (351) 260-87-78
ул. Татьяничевой, д. 13
Рембыттехника
CAR-audio, Бытовая тех, Hi-Fi тех. (351) 772-72-05
ул. Производственная, д.8б
Черемхово
СЦ «Рембыттехника» CAR-audio, Бытовая тех, Hi-Fi тех. (83954) 65-10-90
ул. Белинского, 19
Череповец
«Телемастер»
CAR-audio, Бытовая тех, Hi-Fi тех. (8202) 23-66-70, 26-50-37
пр. Победы д.97
Чита
«21 Век-сервис»
CAR-audio, Бытовая тех, Hi-Fi тех. (3022) 44-09-03
ул. 9 Января 35б, оф.4
Шахты
«Мир звука»
CAR-audio
(8636) 223-000, 222-475
пр-кт Победа Революции 126, м-н Мир Звука
Якутск
ТД Пионер
CAR-audio, Бытовая тех, Hi-Fi тех. 8-914-2257283
ул. Ильменская, д.21
Ярославль
ВИРТ
CAR-audio, Бытовая тех, Hi-Fi тех. (4852) 58-22-11
ул. Республиканская, 3
10:01
SUPRA SFD-101U (V1L02) пользовательский обзор, плюсы и минусы.
06:57
Необычная автомагнитола Supra SFD — 75U с встроенными динамиками!
03:28
Медиаресивер Supra SFD-100u
09:41
Ремонт #7 Автоплеер SUPRA SFD — 100U
10:39
Доработка магнитолы Supra SFD-50U(часть 1)
06:41
Про магнитолы #1 SUPRA SFD-85U — ремонт
Нажмите на кнопку для помощи
Раздел: Авто, мото оборудование и транспорт
Тип: Автомагнитола
Характеристики, спецификации
Радиоприемник:
есть, цифровой тюнер
Blu-ray проигрыватель:
нет
Формат дисплея:
монохромный
Инфракрасный пульт дистанционного управления:
нет
Пауза при разговоре по телефону:
есть
USB на передней панели:
есть
Вход аудио на передней панели:
есть
Поддержка технологии «Bluetooth»:
нет
Подсоединение по стандарту ISO:
есть
Тюнер с дальним приёмом:
есть
Размеры (ШхВхГ):
178x50x160 мм
Инструкция к Автомагнитоле Supra sfd-50u
АВТОМОБИЛЬНЫЙ
SFD-50U
МР3 РЕСИВЕР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
Меры предосторожности ……………………………………………………………………………………….. 3
Порядок установки и извлечения ресивера …………………………………………………………….. 4
Подсоединения ………………………………………………………………………………………………………. 5
Передняя панель ……………………………………………………………………………………………………. 7
Основные операции ……………………………………………………………………………………………….. 8
Управление радиоприемником ………………………………………………………………………………. 9
Управление воспроизведением с USB устройств ……………………………………………………… 10
Управление воспроизведением с карт памяти ………………………………………………………… 11
Воспроизведение с внешнего источника …………………………………………………………………. 11
Возможные неполадки и способы их устранения …………………………………………………….. 12
Технические характеристики …………………………………………………………………………………… 14
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Устройство состоит из деталей, изготовленных с
Не работайте с устройством при слишком высоких
высокой точностью. Не разбирайте, не переделы—
или слишком низких температурах, перед включе—
вайте и не ремонтируйте прибор самостоятельно.
нием убедитесь, что температура в автомобиле от
Это может вызвать серьезные поломки и снимает
0⁰С до +40⁰С. Если температура слишком низкая, не
гарантию на бесплатный ремонт аппарата. Ремонт
включайте прибор сразу, а подождите, пока салон
должен производиться только в специализирован—
прогреется. При перепаде температур в устройстве
ных авторизованных сервисных центрах.
может образоваться конденсат, в таком случае не
используйте прибор примерно на час, пока влага не
Запрещается самостоятельно проводить обновле—
испарится.
ние микропрограммы устройства! При возникно—
вении такой необходимости обязательно прокон—
Немедленно выключите прибор и обратитесь в
сультируйтесь с производителем. Производитель
авторизованный сервисный центр в следующих
не несет ответственности за возможную поломку
случаях: нет звука, нет изображения, в устройство
устройства в результате самостоятельной установ—
попала вода или посторонний предмет, от прибора
ки пользователем микропрограммы.
идет дым или особый запах.
Во избежание повреждений не подвергайте ап—
Не прикасайтесь к ЖК-дисплею твердыми предме—
парат воздействию прямых солнечных лучей, те—
тами, чтобы его не поцарапать. Берегите дисплей от
плового излучения или потоков горячего воздуха.
ударов и другого грубого воздействия.
Если температура в салоне автомобиля слишком
высокая, то не включайте аппарат до тех пор, пока
Для обеспечения достаточной вентиляции прибо—
температура в салоне не снизится. Не подвергайте
ра и снижения риска возгорания не перекрывайте
прибор воздействию резкой смены температуры.
вентиляционные отверстия корпуса и область ра—
диатора.
Управление аппаратом не должно препятствовать
безопасному управлению автомобилем. Чтобы
Если в работе устройства наблюдаются какие-то
избежать дорожных происшествий и аварий, вы—
неполадки, обратитесь в раздел «Возможные непо-
званных невнимательностью, водитель во время
ладки и способы их устранения». Также, рекоменду—
езды не должен совершать какие-либо операции с
ется провести перезагрузку устройства. Для этого
устройством или смотреть на экран. Если возникла
нажмите кнопку RESET, чтобы вернуться к завод—
такая необходимость, припаркуйте машину в без—
ским установкам.
опасном месте перед тем, как начать работать с
устройством.
Во избежание поражения электрическим током за—
прещается подвергать прибор воздействию влаги.
3
Меры предосторожности при установке
Данное устройство предназначено для установки
в автомобиль с напряжением бортовой сети +12 В
постоянного тока с минусом на корпусе; аппарат не
предназначен для подключения к источнику пита—
ния +24 В (например, в автобусе, грузовике).
Запрещается менять предохранитель на проводе
питания без консультации специалиста. Использо—
вание неподходящего предохранителя может при—
вести к возгоранию или повредить прибор.
Для правильной установки используйте только те
комплектующие, которые поставляются с аппара—
том. Использование других комплектующих может
повлечь за собой неисправность.
Проконсультируйтесь с вашим дилером, если для
установки необходимо просверлить отверстия или
произвести другие изменения в автомобиле.
Установите проигрыватель таким образом, чтобы
он не мешал водителю и не повредил пассажира в
случае внезапной остановки.
Угол наклона передней стороны проигрывателя не
должен превышать 30°.
30
Порядок установки аппарата
Для правильной установки устройства отсек при—
борной панели должен соответствовать следую—
щим размерам:
Не устанавливайте проигрыватель в местах попада—
ния прямых солнечных лучей или горячего воздуха
из отопителя, а также в местах скопления пыли и
грязи или в местах с сильной вибрацией.
Отключите «-» клемму аккумулятора перед на—
чалом установки для снижения вероятности по—
вреждения аппарата и предотвращения короткого
замыкания при подключении.
Перед тем, как окончательно установить проигры—
ватель, подключите электропроводку временно.
Убедитесь, что подключения цветных проводов
произведены в соответствии со схемой и что аппа—
рат и вся аудиосистема работают правильно. Не—
правильное подключение может вывести из строя
проигрыватель (привести к сбоям в работе) или
повредить бортовую сеть автомобиля
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите обрамление.
3. Вставьте до упора ключи, входящие в комплект
поставки проигрывателя, в пазы на боковых
поверхностях прибора и извлеките его из рам—
ки, потянув на себя.
4. Вставьте монтажную раму (без проигрывателя)
в отсек приборной панели и отогните «язычки»
при помощи отвертки. Не все «язычки» подхо—
дят под размер приборной панели автомобиля,
выберите наиболее подходящие.
1. Отвертка
2. Язычки
3. Монтажная рама
4. Приборная панель
5. Подсоедините к проигрывателю разъемы питания
и динамиков, другие провода и кабели, разъем ан—
тенны. Убедитесь, что провода нигде не пережаты.
Перед началом окончательной установки устрой—
ства проверьте правильность всех подсоединений.
6. Аккуратно вставьте проигрыватель в монтаж—
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
4
ПОРЯДОК УСТАНОВКИ / ПОДСОЕДИНЕНИЕ
7. Закрепите тыловую часть прибора при помощи
ВНИМАНИЕ:
монтажного болта, металлической скобы, гайки
Многие автомобили оборудованы ISO разъемами,
5 мм и пружинной шайбы, другую часть мон—
которые находятся за приборной панелью, что де—
тажной скобы закрепите с помощью винта 5х25
лает выполнение подсоединений проще. Другие
мм, как показано на рисунке. При необходимо—
подсоединения находятся также в приборной пане—
сти изогните скобу. Обратите внимание, что ко—
ли. Если в вашем автомобиле отсутствует ISO разъ—
роткий конец крепежного болта должен быть
ем, рекомендуется приобрести его дополнительно,
направлен к проигрывателю, а длинный – к
для этого проконсультируйтесь с вашим дилером.
приборной панели.
• Если подсоединения выполнены неправильно,
это может вызвать повреждение изделия, в
таком случае прибор не подлежит ремонту по
гарантии.
• Выполняйте присоединения в точном соответ—
ствии со схемой присоединений. В случае воз—
никновения сомнений в правильности присо—
единения – обратитесь за консультацией в
сервисный центр производителя.
• Тщательно изолируйте все неиспользованные
провода.
1. Крепежный болт (Mounting Bolt)
• Провода (и «+» и «-»), идущие на громкогово—
2. Металлическая скоба (Metal Strap)
рители должны быть изолированы как от кор—
3. Пружинная шайба (Spring Washer)
пуса автомобиля, так и от источника +12В.
4. Гайка (Hex Nut)
• Не соединяйте между собой провода, идущие
5. Шайба плоская (Plain Washer)
на громкоговорители разных каналов.
6. Саморез (Tapping Screw)
• Соблюдайте полярность присоединения к
громкоговорителям.
8. Подсоедините провод к «-» клемме автомобиль—
• Суммарное сопротивление громкоговорите—
ного аккумулятора. Установите обрамление.
лей, подключенных к одному каналу должно
Порядок извлечения аппарата
быть не менее 4 Ом.
• Не присоединяйте несколько громкоговорите—
лей к выходу одного канала.
• Провод питания радиоантенны (Синий) нельзя
подключать к цепям с суммарным током по—
требления более 100мА (0.1А). Не соединяйте
этот провод с корпусом автомобиля.
1. Убедитесь, что зажигание выключено. Отсоедините
• Убедитесь, что в вашем автомобиле использу—
провод от «-» клеммы аккумулятора автомобиля.
ется электрическая система с номинальным
напряжением +12 В с «минусом» на корпусе. В
2. Снимите металлическую скобу с задней стенки
противном случае вам появится конвертор.
устройства (если она устанавливалась ранее).
• Перед выполнением подсоединений отключи—
3. Аккуратно снимите обрамление, потянув его на себя.
те питание цепи аудиосистемы (радио), удалив
соответствующий предохранитель из коробки
4. Вставьте до упора ключи, входящие в комплект
предохранителей автомобиля.
поставки проигрывателя, в пазы на боковых
• Выполните подсоединения в соответствии со
поверхностях прибора и извлеките его из рам—
схемой, представленной ниже.
ки, потянув на себя.
• Не подавайте питающее напряжение на прои—
грыватель до тех пор, пока не завершите все
остальные подключения.
5
ПОДСОЕДИНЕНИЯ
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1. Разъем для подключения антенны
9. Фронтальный правый громкоговоритель (+)
(Серый)
2. Аудио выход (красный – правый аудиока—
нал, белый – левый аудиоканал)
10. Тыловой правый громкоговоритель (-)
(Фиолетовый/Черный)
3. Аудио система из 4 динамиков
11. Тыловой правый громкоговоритель (+)
4. Тыловой левый громкоговоритель (—)
(Фиолетовый)
(Зеленый/Черный)
12. Масса (-) (Черный)
5. Тыловой левый громкоговоритель (+)
(Зеленый)
13. Питание +12 при включенном зажигании
(+) (Красный)
6. Фронтальный левый громкоговоритель (-)
(Белый/Черный)
14. Питание антенны/включение усилителя
(Синий)
7. Фронтальный левый громкоговоритель (+)
(Белый)
15. Аккумулятор (+12В) (Желтый)
8. Фронтальный правый громкоговоритель (—)
16. Предохранитель 5А
(Серый/Черный)
6
ПЕРЕДНЯЯ ПАНЕЛЬ
1. PWR/MODE Кнопка включения/выключения
11. RPT/3 Кнопка повторного воспроизведения /
устройства / выбора режима работы аппарата
цифровая кнопка 3
2. AS/PS Кнопка автоматического поиска и
12. INT/2 Кнопка сканированного
сохранения радиостанций / сканирования
воспроизведения диска / цифровая кнопка 2
сохраненных радиостанций
13. PAU/1 Кнопка начала воспроизведения / паузы
3. VOL/SEL/ENT Регулятор громкости / кнопка
/ цифровая кнопка 1
выбора аудио настроек / кнопка
14. BAND/7 Кнопка переключения диапазонов /
подтверждения
цифровая кнопка 7
4. ЖК-дисплей
15. O/9 Кнопка перехода к следующей звуковой
5. Разъем для подключения карты памяти SD
дорожке / поиска радиостанций вверх по
диапазону / цифровая кнопка 9
6. USB разъем
16. P/8 Кнопка перехода к предыдущей звуковой
7. AUX IN Вход для подключения внешнего аудио
дорожке / поиска радиостанций вниз по
источника
диапазону / цифровая кнопка 8
8. DIR+/6 Кнопка перехода в следующую папку /
17. RESET Кнопка инициализации системы
цифровая кнопка 6
18. DISP/0 Кнопка отображения часов / цифровая
9. DIR-/5 Кнопка перехода в предыдущую папку /
кнопка 0
цифровая кнопка 5
10. RDM/4 Кнопка воспроизведения в случайном
порядке / цифровая кнопка 4
7
ОСНОВНЫЕ ОПЕРАЦИИ
Включение и выключение ресивера
Регулировка уровня громкости
Нажмите кнопку PWR/MODE (1), чтобы включить
Поворачивайте регулятор громкости VOL/SEL, что—
устройство.
бы установить нужный уровень громкости.
Нажмите и удерживайте кнопку PWR/MODE (1),
чтобы включить устройство.
Инициализация системы
Для инициализации системы нажмите кнопку
Настройка звука
RESET (17) шариковой ручкой или другим за—
остренным металлическим предметом. Инициа—
Последовательно нажимайте кнопку SEL (3), чтобы
лизацию системы необходимо выполнить в следу—
выбрать параметр настройки звука. При каждом
ющих случаях:
очередном нажатии кнопки SEL параметры на—
— при первом включении после выполнения под—
стройки будут меняться в следующем порядке:
соединений;
BAS -> TRE -> BAL -> FAD -> LOUD -> EQ -> LOC/DX
— если кнопки управления не функционируют;
-> STEREO -> VOL ->
— если на дисплее высвечивается сообщение об
BASS – регулировка тембра низких частот
ошибке;
TRE – регулировка тембра высоких частот
— если устройство работает некорректно.
BAL – регулировка баланса между правыми и ле—
выми динамиками
FAD – регулировка баланса между фронтальными и
тыловыми динамиками
LOUD – включение/выключение тонкомпенсации
EQ – выбор преднастроек эквалайзера
LOC – выбор режима настройки на радиостанции с
сильным сигналом (LOC) или все радиостанции (DX)
STEREO – выбор режима стерео или моно
VOL – регулировка уровня громкости
После выбора нужного параметра поворачивайте
регулятор VOL/SEL (3), чтобы сделать нужные на—
стройки.
ЖК-дисплей
На ЖК-дисплее (4) отображается текущая частота и
активированные функции.
Текущее время
Нажмите кнопку DSP/0 (18), чтобы на дисплее ото—
бразилось текущее время.
8
УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ
Выбор режима радиоприемника
Переключение на сохраненные радиостанции
Последовательно нажимайте кнопку PWR/MODE
Кратко нажмите одну из цифровых кнопок 1-6, что—
(1), чтобы выбрать режим радиоприемника, при
бы переключиться на радиостанцию, сохраненную
этом на дисплее отобразится индикатор режима
под этим номером в текущем диапазоне частот.
радиоприемника, а также ранее установленные
диапазон и частота вещания.
Сохранение радиостанций вручную
Настройтесь на радиостанцию, которую вы хотите
Выбор частотного диапазона
сохранить в памяти прибора. Нажмите и удержи—
В режиме радиоприемника последовательно нажи—
вайте в течение 2 секунд одну из цифровых кнопок
майте кнопку BAND (14), чтобы выбрать диапазон в
1-6, чтобы сохранить радиостанцию под соответ—
следующем порядке:
ствующим номером.
FM1 -> FM2 -> FM3 ->
Выбор региона
Настройка на радиостанции
Нажмите и удерживайте кнопку SEL (3), затем, по—
ворачивая регулятор VOL/SEL (3), выберите регион
Кратко нажмите кнопку O (15) или кнопку P (16),
USA (США) или EUROPE (Европа).
чтобы активировать функцию автоматической на—
стройки. Нажмите и несколько секунд удерживайте
кнопку O (15) или кнопку P (16), чтобы перейти
в режим ручного поиска, при этом на дисплее по—
явится индикатор «MANUAL». Если ни одна из кно—
пок не будет нажата в течение нескольких секунд,
система вернется в режим автоматического поиска
и на дисплее появится индикатор «AUTO».
Автоматический поиск и сохранение радио—
станций
Нажмите и несколько секунд удерживайте кнопку
AS/PS (2). Тогда устройство начнет автоматический
поиск и сохранение радиостанций с сильным сигна—
лом в текущем диапазоне под соответствующими
цифровыми кнопками 1-6. Процедуру необходимо
сохранить для каждого частотного диапазона.
Сканирование сохраненных радиостанций
Кратко нажмите кнопку AS/PS (2), чтобы начать
сканирование сохраненных радиостанций. Каждая
сохраненная радиостанция будет воспроизводить—
ся в течение нескольких секунд.
9
УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
кунд. Нажмите кнопку INT/2 (12) еще раз, чтобы
УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕ—
продолжить воспроизведение звуковой дорожки в
НИЕМ С УСТРОЙСТВ USB
обычном режиме.
Переход в режим воспроизведения с
устройств USB
Повторное воспроизведение
Разъем для подключения устройств USB (6) распо—
В режиме воспроизведения нажмите кнопку RPT/3
ложен на передней панели устройства. Подключите
(11) один раз, чтобы текущая звуковая дорожка
устройство USB к этому разъему. При необходимо—
непрерывно воспроизводилась устройством. На—
сти используйте соединительный кабель.
жмите кнопку RPT/3 (11) второй раз, чтобы все
После подключения устройства USB проигрыва—
файлы, записанные на устройство USB, непрерывно
тель автоматически начнет поиск и воспроизведе—
воспроизводились устройством. Чтобы отключить
ние файлов MP3 или WMA, записанных в памяти
функцию повтора, нажмите кнопку RPT/3 (11) тре—
устройства USB.
тий раз, при этом индикаторы повтора должны ис—
чезнуть с дисплея.
Если устройство USB уже подключено, но проигры—
ватель находится в другом режиме, последова—
тельно нажимайте кнопку PWR/MODE (1), чтобы
Воспроизведение в случайном порядке
выбрать режим USB.
В режиме воспроизведения нажмите кнопку
Файлы, в форматах которых используются раз—
RDM/4 (10), чтобы все звуковые дорожки на диске
личные методы кодирования, могут не воспро—
воспроизводились в случайном порядке. Чтобы вы—
изводиться ресивером, если были использованы
ключить функцию воспроизведения в случайном
нестандартные методы кодирования при создании
порядке, нажмите кнопку RDM/4 (10) еще раз.
этих файлов
Замечания по работе с устройствами USB
Выбор звуковой дорожки и быстрая перемотка
Проигрыватель поддерживает только стандартные
Нажмите кнопку O (15) или кнопку P (16), чтобы
USB накопители, одобренные компанией Microsoft.
перейти на одну дорожку вперед или назад. На дис—
Некоторые устройства USB могут быть не совмести—
плее будет отображаться номер звуковой дорожки.
мы с этим аппаратом, поскольку различные модели
накопителей используют различные стандарты.
Выбор папки
Перед подключением внешнего MP3-
Нажмите кнопку DIR–/5 (9) или DIR+/6 (8), чтобы
проигрывателя к разъему USB (6) извлеките из
перейти к предыдущей или следующей директо—
МР3-проигрывателя неперезаряжаемую батарею,
рии. Если устройство USB не содержит папок, то
в противном случае может произойти взрыв (акку—
кнопки DIR–/5 (9) и DIR+/6 (8) не будут функцио—
муляторы извлекать не нужно).
нировать.
Не отключайте устройство USB от проигрывателя,
пока режим чтения с USB не остановлен (прежде
выйдите из режима USB).
Приостановка воспроизведения
Нажмите кнопку PAU/1 (13), чтобы приостановить
воспроизведение. Нажмите кнопку PAU/1 (13) еще
Предупреждение:
раз, чтобы продолжить воспроизведение.
Если устройство USB содержит важные файлы,
не подсоединяйте его к проигрывателю, т.к.
при нарушении работы проигрывателя эти
Сканирование звуковых дорожек
файлы могут быть утеряны. Компания-произ—
Нажмите кнопку INT/2 (12). Устройство начнет вос—
водитель не несет за это ответственности.
произведение всех звуковых дорожек на диске в
режиме сканирования: каждая звуковая дорожка
будет воспроизводиться в течение нескольких се—
10
УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
ВОСПРОИЗВЕДЕНИЕ С ВНЕШНЕГО ИСТОЧНИКА
С КАРТ ПАМЯТИ SD/MMC
Вы можете подключить к данному устройству
Карта памяти должна быть отформатирована в FAT/
внешний аудио источник. Для этого на передней
FAT32.
панели имеется аудио вход AUX IN (7) (стерео гнездо
Используйте высокоскоростные карты памяти
мини-Jack, 3,5мм). Подключите к нему МР3-плеер
(класса 2 и выше).
или другой источник звука. Затем последовательно
нажимая кнопку PWR/MODE (1), переведите при—
Если аппарат не распознает карту памяти, извлеки—
бор в режим AUX IN. Тогда звук с подключенного
те ее и установите снова. Если это не помогло, по—
внешнего устройства будет подаваться на динами—
пробуйте использовать другую карту памяти.
ки аудиосистемы автомобиля.
Установите карту памяти в соответствующий разъ—
ем (5) на передней панели. Тогда проигрыватель
автоматически начнет поиск и воспроизведение
файлов MP3 или WMA, записанных на карту памяти.
Если карта памяти уже установлена, но проигрыва—
тель находится в другом режиме, последовательно
нажимайте кнопку PWR/MODE (1), чтобы выбрать
режим SD/MMC.
Воспроизведение звуковых дорожек управляется
аналогично воспроизведению с устройств USB, опи—
санному в предыдущем разделе.
ПРИМЕЧАНИЕ:
Если карта памяти содержит важные фай—
лы, не подсоединяйте ее к проигрывателю,
т.к. при нарушении работы проигрывателя
эти файлы могут быть утеряны.
11
ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Инициализация системы
Перед обращением к этой таблице убедитесь, что все подсоединения выполнены правильно.
Если неполадки не устраняются способами, указанными ниже, выполните инициализацию системы, нажав
кнопку RESET на передней панели, тогда будут восстановлены заводские настройки проигрывателя.
Если неполадки остались, обратитесь в ближайший авторизованный сервисный центр.
Неисправность Причина Способ устранения
Если аппарат подключен в соответ—
Не включен ключ зажигания.
ствии с инструкциями, включите
Устройство не включается.
зажигание в позицию «АСС».
Перегорел предохранитель. Замените предохранитель.
Уровень громкости звука стоит на
Увеличьте уровень громкости.
минимуме.
Нет звука.
Неправильно выполнены со-
Проверьте правильность со-
единения.
единений.
Кнопки управления не
Встроенный микрокомпьютер дает
Нажмите кнопку Reset.
функционируют.
сбой из-за помех.
Проверьте качество подсоеди-
Обрыв кабеля или отсоединена
нения и заземления антенного
антенна.
провода.
Радио не работает. Автома—
Сигнал станции слишком слабый. Используйте ручную настройку.
тический поиск радиостан-
ций не работает.
Проверьте правильность рас-
Неправильная длина антенны,
положения антенны. Наружная
неправильно выполнено подсо-
антенна должна быть полностью
единение антенны.
выдвинута.
12
БЕЗОПАСНАЯ УТИЛИЗАЦИЯ
Ваше устройство спроекти—
ровано и изготовлено из
высококачественных мате—
риалов и компонентов, ко—
торые можно утилизировать
и использовать повторно.
Если товар имеет символ
с зачеркнутым мусорным
ящиком на колесах, это
означает, что товар соответствует Европейской ди—
рективе 2002/96/ЕС.
Ознакомьтесь с местной системой раздельного сбо—
ра электрических и электронных товаров. Соблю—
дайте местные правила.
Утилизируйте старые устройства отдельно от бы—
товых отходов. Правильная утилизация вашего
товара позволит предотвратить возможные отри—
цательные последствия для окружающей среды и
человеческого здоровья.
13
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие характеристики
Радиоприемник
Напряжение питания: постоянный ток 11-14B (на
FM
корпусе «–»)
Диапазон частот FM: 87,5 – 108МГц
Сопротивление нагрузки: 4Ом
Промежуточная частота: 10,7МГц
Максимальная выходная мощность: 40Вт х 4
Чувствительность: не хуже 4мкВ (c/ш=30 дБ)
Габаритные размеры: 178 (Ш) х 97 (Г) х 50 (В) мм
Разделение стереоканалов: более 25дБ
Регулировка тембра нижних частот ±10 дБ при 100 Гц
Регулировка тембра верхних частот ±10 дБ при 10 кГц
Проигрыватель медиафайлов
Максимальный потребляемый ток: 5А
Объём накопителя SD, USB: до не менее 8G
Диапазон рабочих температур: от 0˚С до +40˚С
Типы проигрываемых файлов: MP3, WMA.
Отношение сигнал/шум: 75 дБ
АЧХ: 20 Гц – 20 кГц
Благодарим Вас за выбор техники SUPRA.
Центральный авторизованный сервисный центр:
Компания-производитель оставляет за собой право вносить
ООО «ВипСервис», г. Москва, пос. Мосрентген, Институтский пр., д. 2
изменения в конструкцию, дизайн и комплектацию товара без
предварительного уведомления, если данные изменения на—
Список сервисных центров прилагается (см. вкладыш)
правлены на улучшение его эксплуатационных характеристик.
Компания производитель оставляет за собой право, без пред—
варительного уведомления, вносить изменения в список авто—
Производитель: СУПРА ТЕХНОЛОДЖИС ЛИМИТЕД
ризованных сервисных центров, включая изменения адресов
КНР, Гонконг, Квинз Роуд Централ, 222, Кай Вонг Коммершиал
и телефонов существующих. Адрес ближайшего СЦ вы можете
Билдинг, ЛГ2/Ф., комната 2.
узнать по телефону горячей линии 8-800-100-333-1 или на сайте
www.supra.ru, а так же отправив запрос на supra@supra.ru
Сделано в КНР.
Товар не подлежит обязательной сертификации.
Срок службы изделия: 3 года
Гарантийный срок: 1 год
14
Аннотация для Автомагнитолы Supra sfd-50u в формате PDF
Топ 10 инструкций
Другие инструкции
Представленные на нашем сайте руководства по эксплуатации автомагнитол компании помогут Вам разобраться со всеми тонкостями настройки устройств.
Бумажное руководство, даже если имеется, не всегда удобно в использовании, поэтому мы собрали некоторое количество инструкций на нашем сайте. Вы можете абсолютно бесплатно скачать любую из инструкций в формате pdf или воспользоваться просмотром в браузере.
Представленные на нашем сайте руководства по эксплуатации автомагнитол компании Supra помогут Вам разобраться со всеми тонкостями настройки устройств.
Бумажное руководство, даже если имеется, не всегда удобно в использовании, поэтому мы собрали некоторое количество инструкций на нашем сайте. Вы можете абсолютно бесплатно скачать любую из инструкций в формате pdf или воспользоваться просмотром в браузере.
Инструкции по моделям
Вернуться
Supra
Новые ответы на вопросы
Такой инструкции не будет. Смотрите разбор стиральной машины, а подшипники меняются примерно одинаково на всех, ни чего сложного.
Ремонт машинки
10 месяцев 3 недели назад
Гость
Проблема со сливом или не видит тен
Посудомойка индезит dif16 перед сушкой загораются 4 индикатора первых из 6
1 год 6 месяцев назад
manualsman
Проверьте провод питания. Если провод исправен, но так и не включается — несите в сервис!
Што может быть не включаеца
1 год 6 месяцев назад
manualsbot
болты сзади выкрутить. См инструкцию, траница 12
Убрать подставку
1 год 6 месяцев назад
manualsbot
