Sven hr 966 инструкция

Инструкция по эксплуатации

SVEN AUDIO HR-966

Перед эксплуатацией внимательно ознакомьтесь с настоящей
инструкцией и сохраните ее на весь период использования.

5.1-канальный цифровой
усилитель с Dolby Digital,
DTS-декодером и
AM/FM-тюнером

Инструкция по эксплуатации

2

HR-966

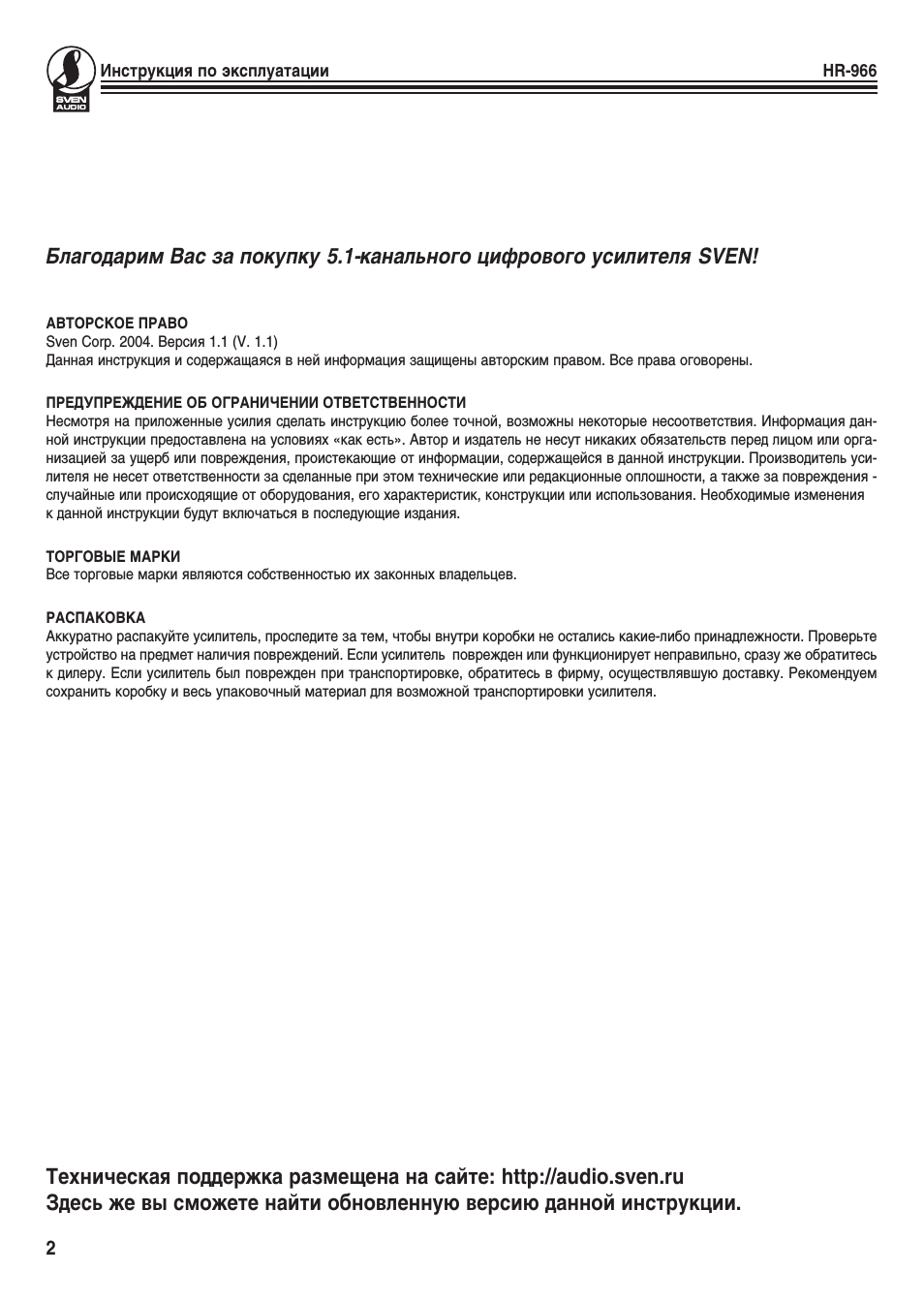

Благодарим Вас за покупку 5.1-канального цифрового усилителя SVEN!

АВТОРСКОЕ ПРАВО
Sven Corp. 2004. Версия 1.1 (V. 1.1)
Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права оговорены.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация дан-
ной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никаких обязательств перед лицом или орга-
низацией за ущерб или повреждения, проистекающие от информации, содержащейся в данной инструкции. Производитель уси-
лителя не несет ответственности за сделанные при этом технические или редакционные оплошности, а также за повреждения —
случайные или происходящие от оборудования, его характеристик, конструкции или использования. Необходимые изменения
к данной инструкции будут включаться в последующие издания.

ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.

РАСПАКОВКА
Аккуратно распакуйте усилитель, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте
устройство на предмет наличия повреждений. Если усилитель поврежден или функционирует неправильно, сразу же обратитесь
к дилеру. Если усилитель был поврежден при транспортировке, обратитесь в фирму, осуществлявшую доставку. Рекомендуем
сохранить коробку и весь упаковочный материал для возможной транспортировки усилителя.

Техническая поддержка размещена на сайте: http://audio.sven.ru
Здесь же вы сможете найти обновленную версию данной инструкции.

Инструкция по эксплуатации

3

HR-966

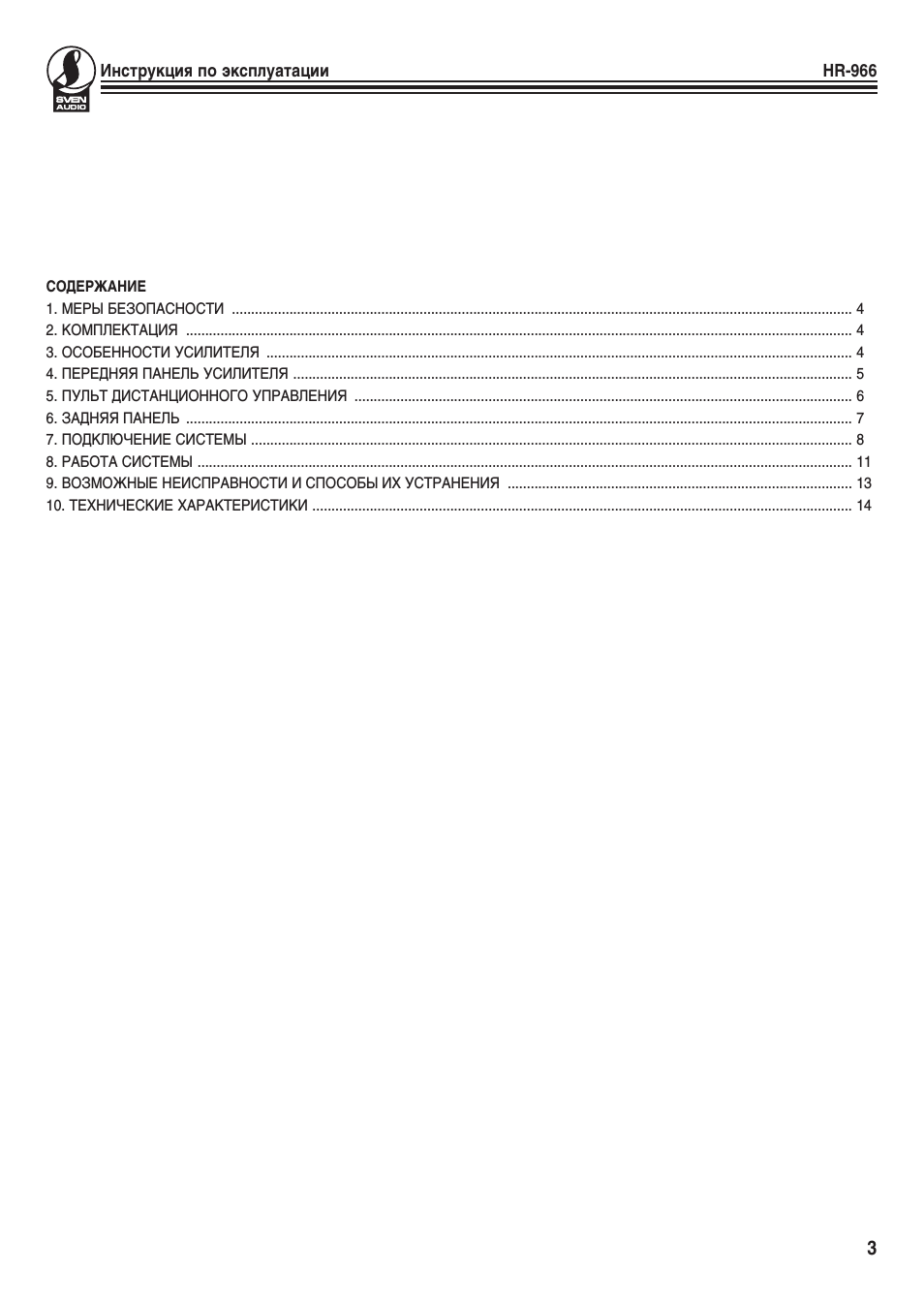

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ ……………………………………………………………………………………………………………………………………………… 4

2. КОМПЛЕКТАЦИЯ ………………………………………………………………………………………………………………………………………………………… 4

3. ОСОБЕННОСТИ УСИЛИТЕЛЯ ……………………………………………………………………………………………………………………………………… 4

4. ПЕРЕДНЯЯ ПАНЕЛЬ УСИЛИТЕЛЯ ……………………………………………………………………………………………………………………………….. 5

5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ …………………………………………………………………………………………………………………. 6

6. ЗАДНЯЯ ПАНЕЛЬ ………………………………………………………………………………………………………………………………………………………… 7

7. ПОДКЛЮЧЕНИЕ СИСТЕМЫ …………………………………………………………………………………………………………………………………………. 8

8. РАБОТА СИСТЕМЫ ……………………………………………………………………………………………………………………………………………………… 11

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ……………………………………………………………………………… 13

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………………………………………………………………………… 14

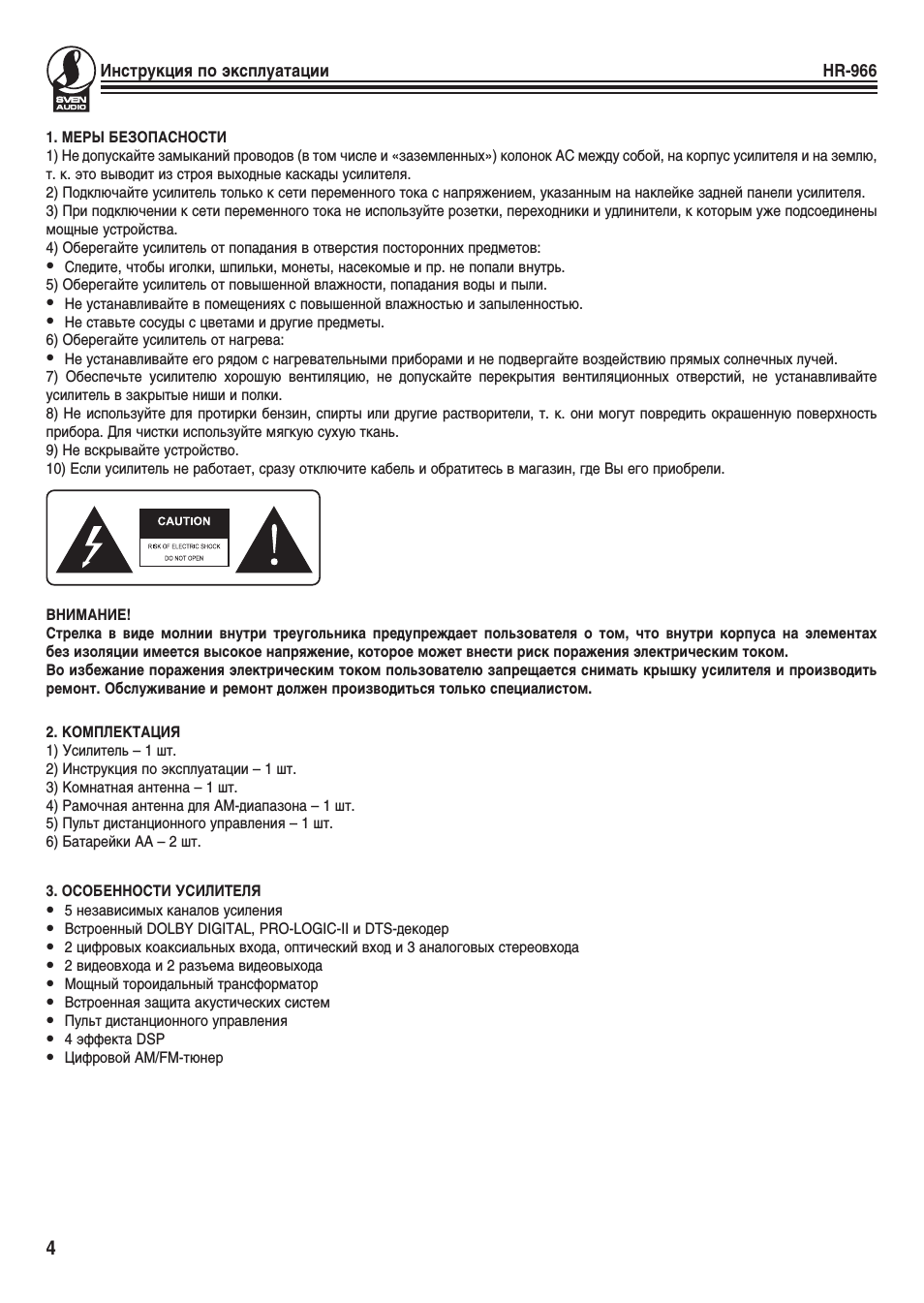

1. МЕРЫ БЕЗОПАСНОСТИ
1) Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю,
т. к. это выводит из строя выходные каскады усилителя.
2) Подключайте усилитель только к сети переменного тока с напряжением, указанным на наклейке задней панели усилителя.
3) При подключении к сети переменного тока не используйте розетки, переходники и удлинители, к которым уже подсоединены
мощные устройства.
4) Оберегайте усилитель от попадания в отверстия посторонних предметов:

z

Следите, чтобы иголки, шпильки, монеты, насекомые и пр. не попали внутрь.

5) Оберегайте усилитель от повышенной влажности, попадания воды и пыли.

z

Не устанавливайте в помещениях с повышенной влажностью и запыленностью.

z

Не ставьте сосуды с цветами и другие предметы.

6) Оберегайте усилитель от нагрева:

z

Не устанавливайте его рядом с нагревательными приборами и не подвергайте воздействию прямых солнечных лучей.

7) Обеспечьте усилителю хорошую вентиляцию, не допускайте перекрытия вентиляционных отверстий, не устанавливайте
усилитель в закрытые ниши и полки.
Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную поверхность
прибора. Для чистки используйте мягкую сухую ткань.
9) Не вскрывайте устройство.
10) Если усилитель не работает, сразу отключите кабель и обратитесь в магазин, где Вы его приобрели.

ВНИМАНИЕ!
Стрелка в виде молнии внутри треугольника предупреждает пользователя о том, что внутри корпуса на элементах
без изоляции имеется высокое напряжение, которое может внести риск поражения электрическим током.
Во избежание поражения электрическим током пользователю запрещается снимать крышку усилителя и производить
ремонт. Обслуживание и ремонт должен производиться только специалистом.

2. КОМПЛЕКТАЦИЯ
1) Усилитель – 1 шт.
2) Инструкция по эксплуатации – 1 шт.
3) Комнатная антенна – 1 шт.
4) Рамочная антенна для AM-диапазона – 1 шт.
5) Пульт дистанционного управления – 1 шт.
6) Батарейки АА – 2 шт.

3. ОСОБЕННОСТИ УСИЛИТЕЛЯ

z

5 независимых каналов усиления

z

Встроенный DOLBY DIGITAL, PRO-LOGIC-II è DTS-декодер

z

2 цифровых коаксиальных входа, оптический вход и 3 аналоговых стереовхода

z

2 видеовхода и 2 разъема видеовыхода

z

Мощный тороидальный трансформатор

z

Встроенная защита акустических систем

z

Пульт дистанционного управления

z

4 эффекта DSP

z

Цифровой АM/FM-тюнер

Инструкция по эксплуатации

4

HR-966

Инструкция по эксплуатации

5

HR-966

4. ПЕРЕДНЯЯ ПАНЕЛЬ

(1) Светодиодный индикатор дежурного режима STANDBY.
Если усилитель находится в дежурном режиме, горит светодиод дежурного режима. Если усилитель находится в рабочем
режиме — индикатор погаснет.
(2) Выключатель питания POWER.
При нажатии кнопки POWER усилитель включается. Повторное нажатие выключает усилитель. Выключайте усилитель, если не
пользуетесь им в течение 12 часов и более.
(3) Кнопка отключения звука MUTE.
Если необходимо отключить звук, нажмите эту кнопку. Повторное нажатие включит звук.
(4) Кнопка выбора звуковых эффектов DSP.
Этой кнопкой подключается процессор звуковых эффектов, который эмулирует из стереозвука пятиканальный звук. При каждом
нажатии этой кнопки можно последовательно выбрать один из четырех режимов DSP: THEATER, HALL, LIVE è CHORUS,
которые различаются тембром звука и окраской эха. При последующем нажатии этой кнопки режим DSP отключается. Режимы
DSP поддерживаются только при подаче стереосигналов на входы DVD, VCR, TAPE è TUNER.
(5) Окно инфракрасного приемопередатчика дистанционного управления.
(6) Экран вакуумного люминесцентного дисплея VFD.
(7) Общий регулятор уровня громкости звука MASTER VOLUME.
Регулятор предназначен для настройки громкости фронтальных, тыловых колонок, центральной колонки, сабвуфера и позволяет
добиться необходимого уровня громкости в 5.1-канальном режиме. Поворот ручки против часовой стрелки – уменьшит звук
(DOWN), поворот ручки по часовой стрелке – увеличит звук (UP).
(8) Функциональная кнопка FUNCTION.
Нажмите эту кнопку, чтобы сбалансировать громкость правого и левого каналов, настроить громкость центральной колонки,
тыловых колонок и сабвуфера; отрегулировать уровни низких и высоких частот. Нажмите эту кнопку в режиме тюнера для
сохранения частоты радиостанций и вручную настройте радиопрограммы.
(9) Кнопки поиска радиостанций TUNING-/TUNING+.
Используйте эти кнопки вместе с функциональной кнопкой FUNCTION.
Нажмите функциональную кнопку FUNCTION, чтобы войти в режим PROGRAM. Если вы находитесь в ручном режиме настройки
MANUAL, то для выбора радиостанций нажмите кнопку поиска радиостанции. Для запуска автоматической настройки
радиостанций нажмите эту кнопку и держите ее нажатой.

1 2

3

4

5

6

7

8

9

Рис. 1.

Инструкция по эксплуатации

6

HR-966

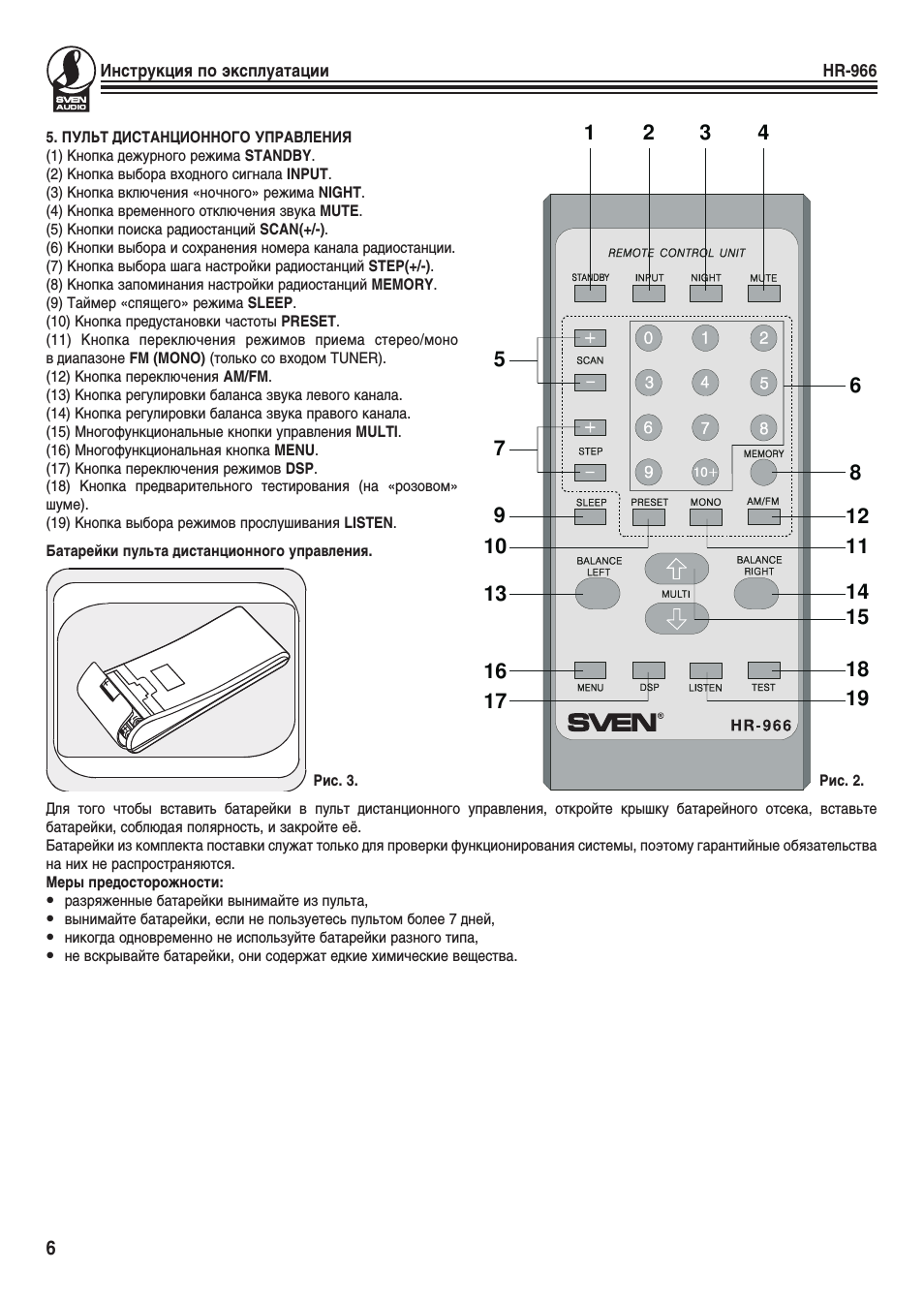

5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Кнопка дежурного режима STANDBY.
(2) Кнопка выбора входного сигнала INPUT.
(3) Кнопка включения «ночного» режима NIGHT.
(4) Кнопка временного отключения звука MUTE.
(5) Кнопки поиска радиостанций SCAN(+/-).
(6) Кнопки выбора и сохранения номера канала радиостанции.
(7) Кнопка выбора шага настройки радиостанций STEP(+/-).
(8) Кнопка запоминания настройки радиостанций MEMORY.
(9) Таймер «спящего» режима SLEEP.
(10) Кнопка предустановки частоты PRESET.
(11) Кнопка переключения режимов приема стерео/моно
в диапазоне FM (MONO) (только со входом TUNER).
(12) Кнопка переключения AM/FM.
(13) Кнопка регулировки баланса звука левого канала.
(14) Кнопка регулировки баланса звука правого канала.
(15) Многофункциональные кнопки управления MULTI.
(16) Многофункциональная кнопка MENU.
(17) Кнопка переключения режимов DSP.
(18) Кнопка предварительного тестирования (на «розовом»
шуме).
(19) Кнопка выбора режимов прослушивания LISTEN.

Батарейки пульта дистанционного управления.

Для того чтобы вставить батарейки в пульт дистанционного управления, откройте крышку батарейного отсека, вставьте
батарейки, соблюдая полярность, и закройте е¸.
Батарейки из комплекта поставки служат только для проверки функционирования системы, поэтому гарантийные обязательства
на них не распространяются.
Меры предосторожности:

z

разряженные батарейки вынимайте из пульта,

z

вынимайте батарейки, если не пользуетесь пультом более 7 дней,

z

никогда одновременно не используйте батарейки разного типа,

z

не вскрывайте батарейки, они содержат едкие химические вещества.

1

2

3

4

5

7

9

10

13

16
17

6

8

12

14

15

18
19

11

Рис. 2.

Рис. 3.

Инструкция по эксплуатации

7

HR-966

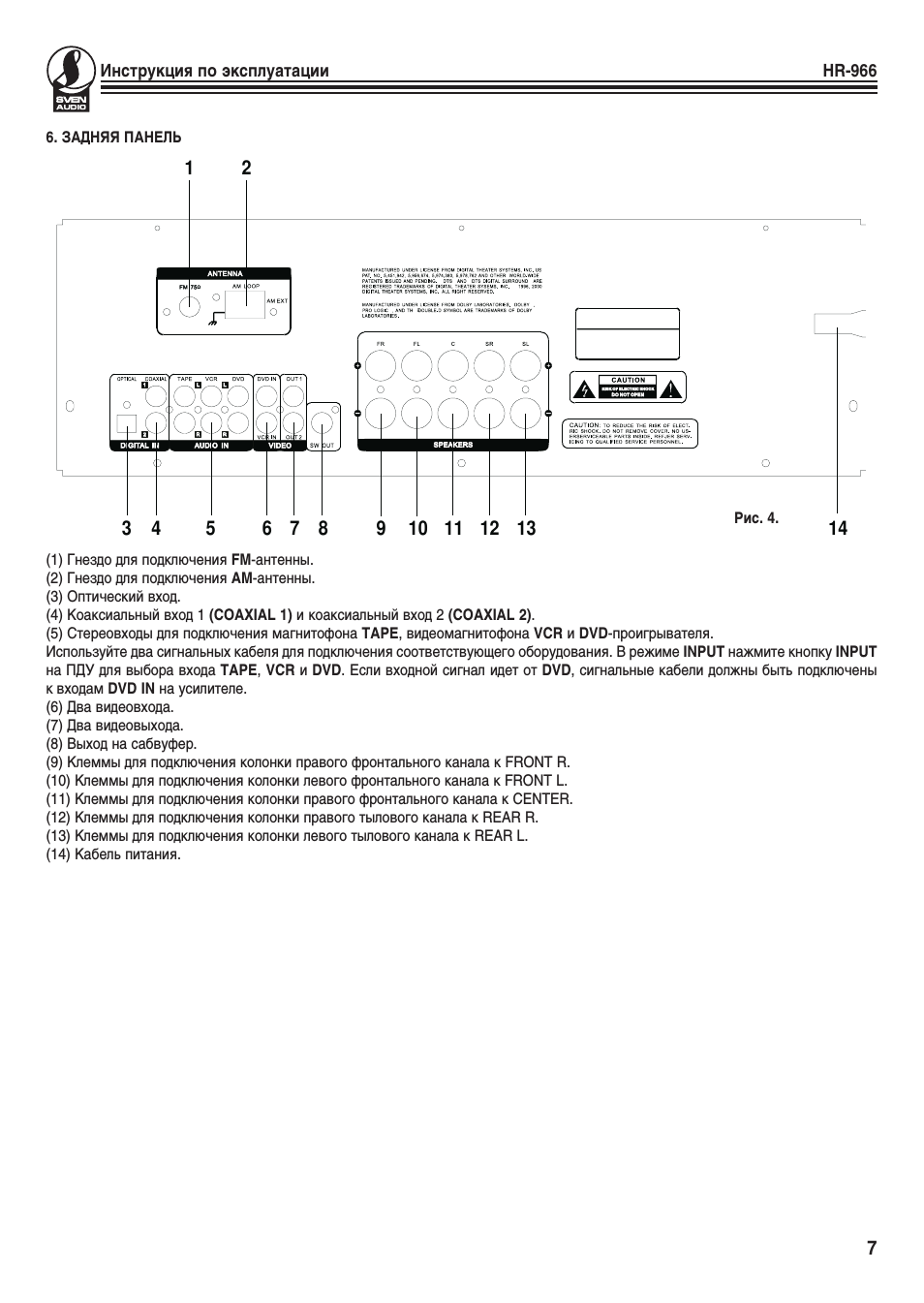

6. ЗАДНЯЯ ПАНЕЛЬ

(1) Гнездо для подключения FM-антенны.
(2) Гнездо для подключения AM-антенны.
(3) Оптический вход.
(4) Коаксиальный вход 1 (COAXIAL 1) и коаксиальный вход 2 (COAXIAL 2).
(5) Стереовходы для подключения магнитофона TAPE, видеомагнитофона VCR è DVD-проигрывателя.
Используйте два сигнальных кабеля для подключения соответствующего оборудования. В режиме INPUT нажмите кнопку INPUT
на ПДУ для выбора входа TAPE, VCR è DVD. Если входной сигнал идет от DVD, сигнальные кабели должны быть подключены
к входам DVD IN на усилителе.
(6) Два видеовхода.
(7) Два видеовыхода.
(8) Выход на сабвуфер.
(9) Клеммы для подключения колонки правого фронтального канала к FRONT R.
(10) Клеммы для подключения колонки левого фронтального канала к FRONT L.
(11) Клеммы для подключения колонки правого фронтального канала к CENTER.
(12) Клеммы для подключения колонки правого тылового канала к REAR R.
(13) Клеммы для подключения колонки левого тылового канала к REAR L.
(14) Кабель питания.

E

1

2

3 4

5

6 7 8

9 10 11 12 13

14

Рис. 4.

Инструкция по эксплуатации

8

HR-966

7. ПОДКЛЮЧЕНИЕ СИСТЕМЫ
ПРЕДУПРЕЖДЕНИЕ! Перед подключением все компоненты системы должны быть выключены. После подключения все
клеммы должны быть хорошо зажаты.

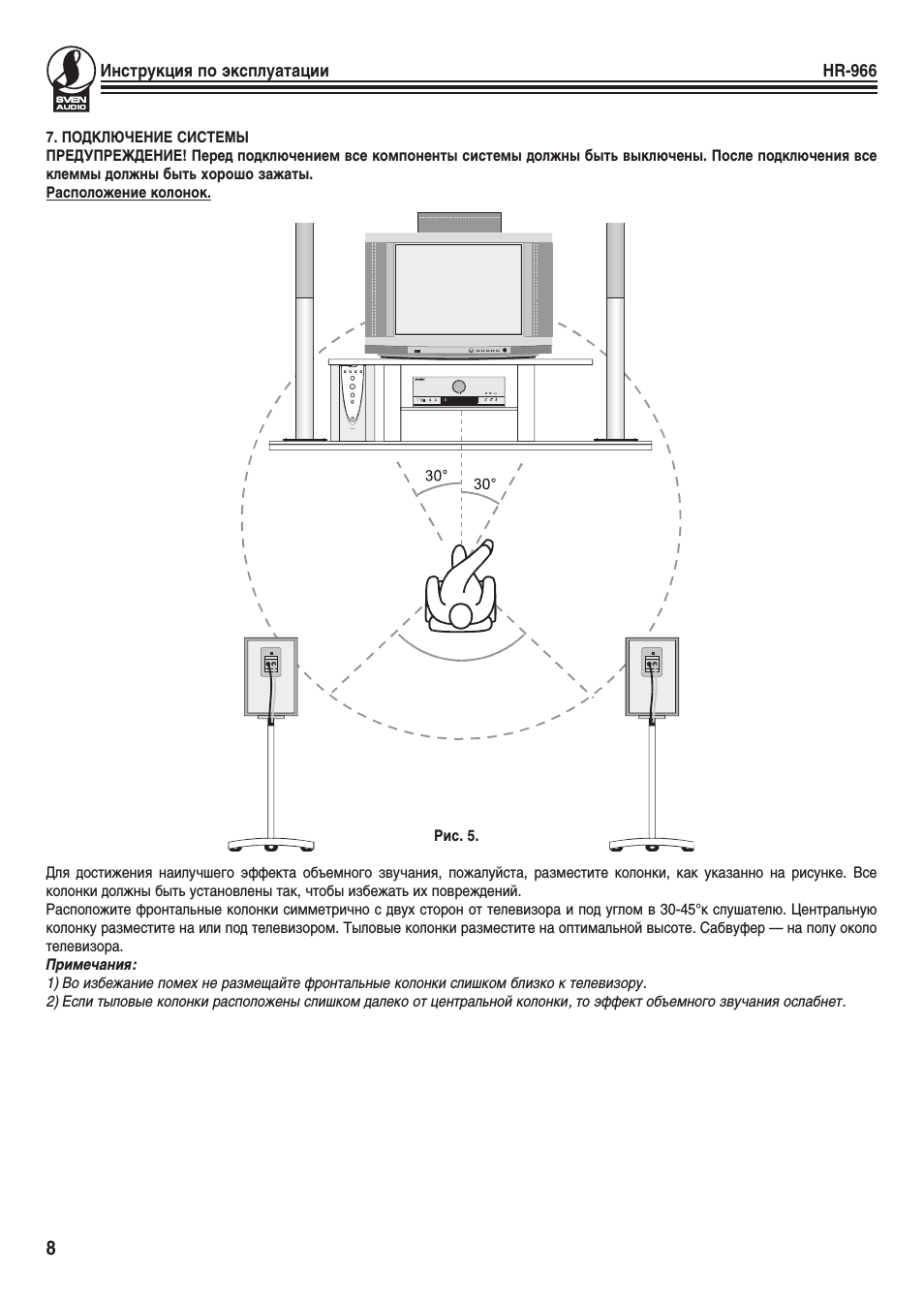

Расположение колонок.

Для достижения наилучшего эффекта объемного звучания, пожалуйста, разместите колонки, как указанно на рисунке. Все
колонки должны быть установлены так, чтобы избежать их повреждений.
Расположите фронтальные колонки симметрично с двух сторон от телевизора и под углом в 30-45°к слушателю. Центральную
колонку разместите на или под телевизором. Тыловые колонки разместите на оптимальной высоте. Сабвуфер — на полу около
телевизора.
Примечания:
1) Во избежание помех не размещайте фронтальные колонки слишком близко к телевизору.
2) Если тыловые колонки расположены слишком далеко от центральной колонки, то эффект объемного звучания ослабнет.

Рис. 5.

Инструкция по эксплуатации

9

HR-966

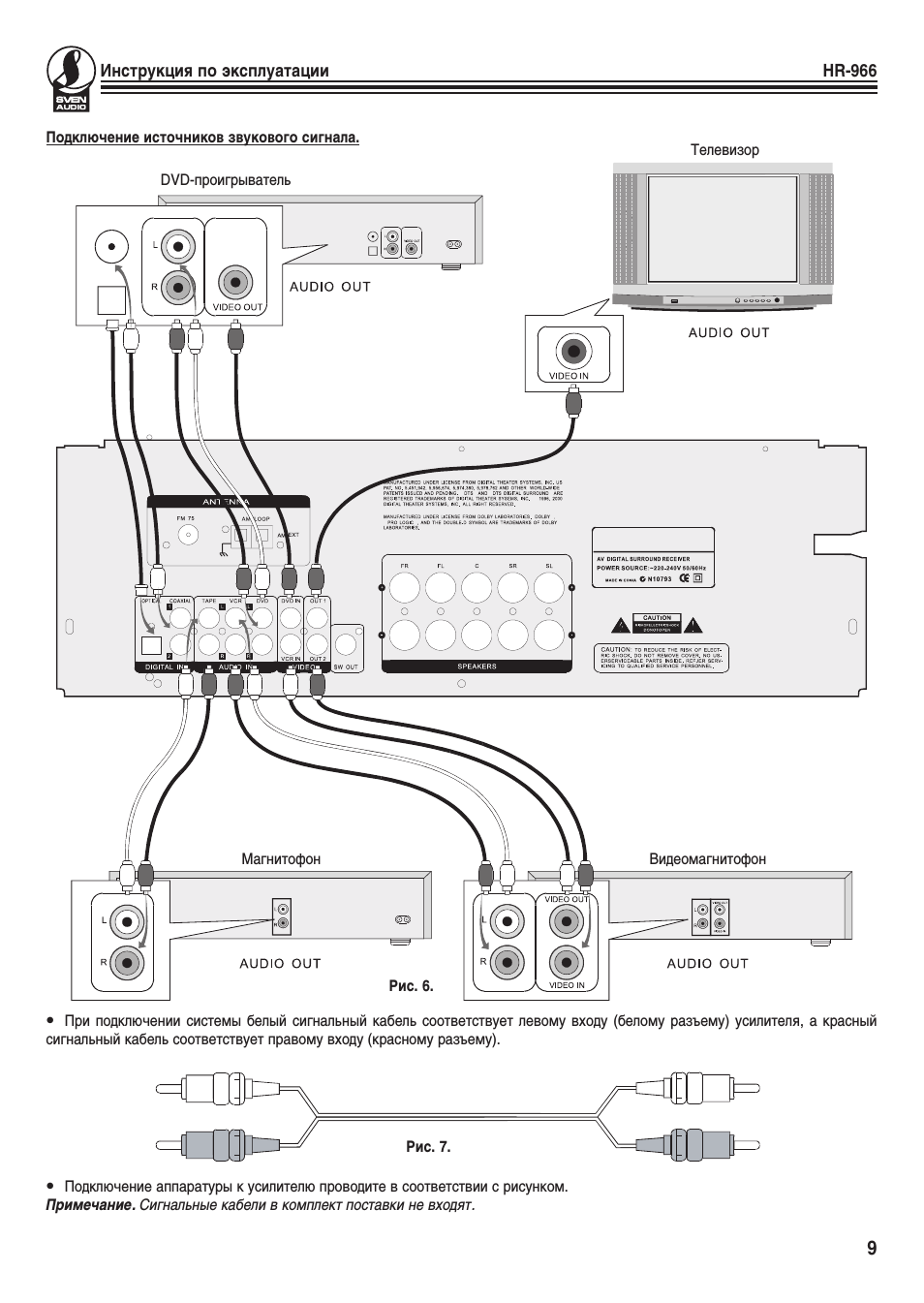

Подключение источников звукового сигнала.

z

При подключении системы белый сигнальный кабель соответствует левому входу (белому разъему) усилителя, а красный

сигнальный кабель соответствует правому входу (красному разъему).

z

Подключение аппаратуры к усилителю проводите в соответствии с рисунком.

Примечание. Сигнальные кабели в комплект поставки не входят.

DVD-проигрыватель

Телевизор

Видеомагнитофон

Магнитофон

Рис. 6.

Рис. 7.

Инструкция по эксплуатации

10

HR-966

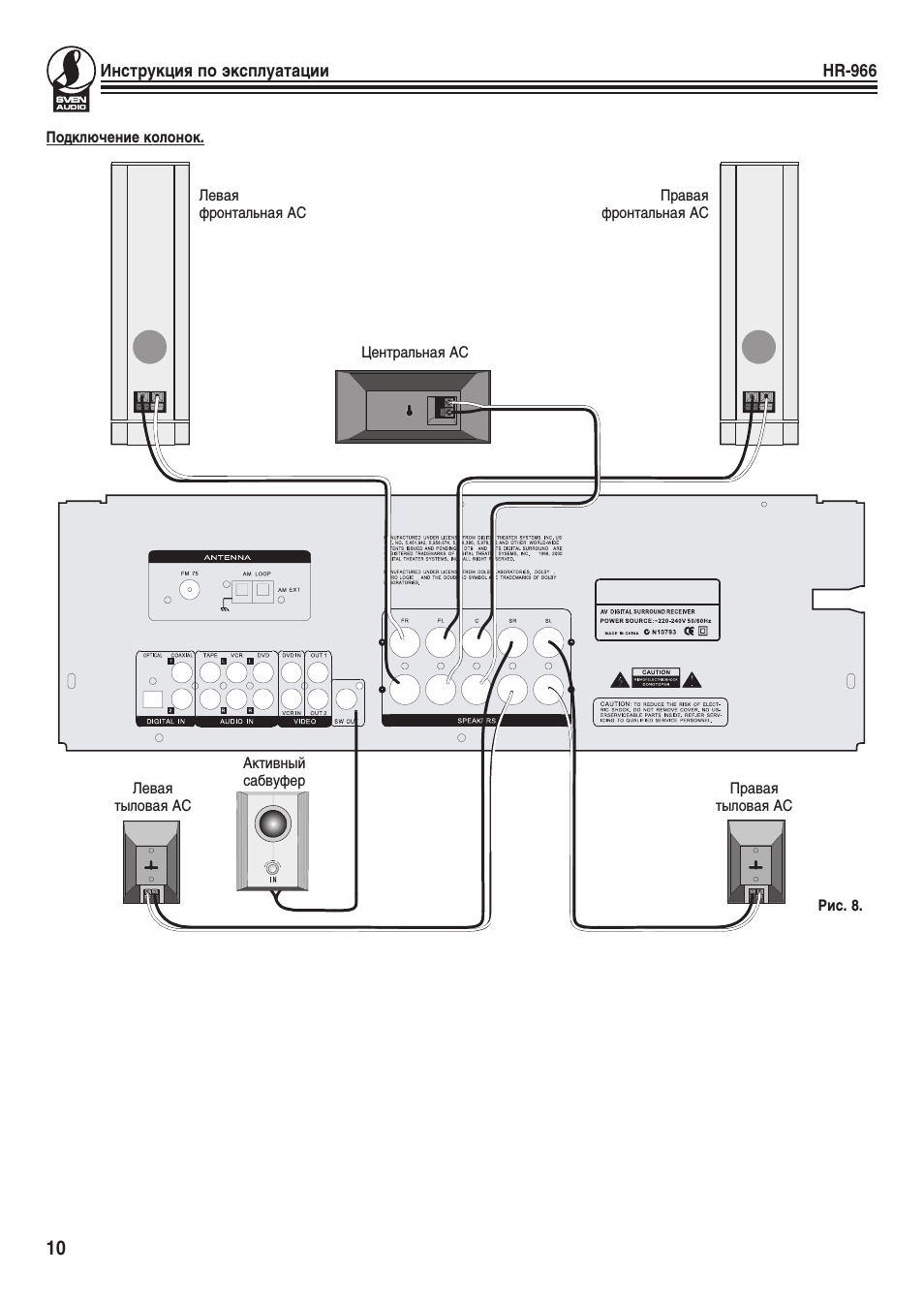

Подключение колонок.

Рис. 8.

Активный
сабвуфер

Левая

тыловая АС

Правая

тыловая АС

Центральная АС

Левая
фронтальная АС

Правая

фронтальная АС

Нажмите на кнопку для помощи
