ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Устранение неисправностей

Неисправность

АС не включается

Причина

Не подсоединена к сети

Не включен сетевой
выключатель

Нет звука

Регуляторы громкости
установлены в положение
наименьшей громкости
Неправильно подключены

источники аудиосигнала
В колонках АС
слишком тихий
или совсем
отсутствует звук

Неправильно подключены

источники аудиосигнала

Регуляторы громкости

установлены в положение

наименьшей громкости
Искажения звука

Большая амплитуда

входного сигнала

Способ устранения

Проверьте правильность
подключения АС к сети
Включите выключатель

Подстройте регуляторы громкости

Подключите источники сигнала
в соответствии с рис. 2 и 3
Подключите источники сигнала
в соответствии с рис. 2 и 3
Подстройте регуляторы громкости

Регуляторами громкости
на источниках аудиосигнала и

Мультимедийная 5.1-канальная
акустическая мини-система
Модель: SVEN HT-410

Основное назначение

Компьютерная мультимедийная акустическая система
(АС ) используется как устройство воспроизведения и
усиления музыки , речи и звуковых эффектов. В качестве
источника сигнала предполагается использование
звуковой карты (платы ) 5.1-выходом или устройства
проигрывания

Благодарим Вас за приобретение АС
Пожалуйста , прочитайте перед эксплуатацией инструкцию

Особенности

· Встроенный шестиканальный усилитель для сабвуфера и сателлитов на новейшей элементной базе

· Входные сигналы по стандарту (АС-3 или DTS )

· Встроенный трансформаторный источник питания с мощным фильтром

· Полное магнитное экранирование позволяет использовать систему вблизи мониторов и телевизоров без видимых

искажений изображения

· Независимое управление громкостью сабвуфера и сателлитов

АС уменьшите величину
входного сигнала

Указания по безопасности эксплуатации

ВАЖНО! ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО!

· Не допускается использование адаптеров питания , не входящих в комплект поставки Вашей АС.

· Отключая АС от сети , кабель питания выдергивайте из розетки только за вилку.

· Отсоединяйте кабель питания от сети перед любыми переключениями.

· Выньте вилку кабеля питания из розетки , если предполагаете долгое время не использовать АС.

· Чтобы предотвратить перегревание колонок , излучающих тепло с задней панели корпуса , располагайте их не ближе , чем в

10 см от стены.

· Доверьте ремонт Вашей системы профессионалам — АС не содержит компонентов , предназначенных для ремонта или

обслуживания пользователем.

· Не открывайте заднюю стенку колонок во избежание поражения электрическим током.

· Не подвергайте АС воздействию прямых солнечных лучей , высоких и низких температур. Оберегайте ее от пыли , мощных

магнитных полей и тряски.

· Располагайте АС на устойчивой поверхности , не роняйте , не применяйте силы к элементам управления. Не кладите

тяжелые предметы на поверхность колонок.

· Для удаления пыли используйте мягкую ткань.

· Не допускайте соседства АС с подключенными к ней мощными музыкальными инструментами и/или микрофонами.

· Не помещайте вблизи колонок дискеты и магнитную ленту.

· Возможны небольшие искажения изображения у сверхчувствительных мониторов и телевизоров , если колонки расположены

к ним очень близко.

Состав

· Сабвуфер в деревянном корпусе – 1 шт.

· Сателлиты – 5 шт.

· Силовой кабель – 1 шт.

· Сигнальный входной кабель – 3 шт.

· Соединительные кабели для центральной и фронтальных колонок – 3 шт.

· Соединительные кабели для тыловых колонок – 2 шт.

· Инструкция по эксплуатации – 1 шт.

http://www.sven.ru

http://www.sven-ukraine.com

Ответственность фирмы производителя: см. гарантийный талон
Страна-изготовитель: Китай

Картинка с сайта: manualmachine.com

Установка и обслуживание

1. Соедините сабвуфер с кабелями сателлитов (рис.3).

2. Вставьте разъемы сигнальных кабелей в выходные розетки звуковой карты компьютера , аудио- , видеоплейера

и т.п. , затем соедините вилки сигнальных кабелей с соответствующими входными розетками сабвуфера (рис.2).

3. Вставьте вилку питания в сетевую розетку.

4. Поверните ручки регуляторов громкости на минимум и включите питание (рис. 1).

5. Подстройте ручки регуляторов громкости на необходимый уровень.

6. Перед выключением питания поверните ручки регуляторов громкости на минимум.
!!! Для повышения качества воспроизведения пользуйтесь выходом звуковой карты Line-Out.

Если выход Line-Out занят или отсутствует , устанавливайте такой уровень входного сигнала , чтобы искажения
звука не были заметны.

Спецификация

Мощность (RMS):
сабвуфер – 25 Вт
сателлиты – 5 х 6 Вт
Блок питания: ~220 В , 50 Гц
Магнитное экранирование
Частотный диапазон: 20–20 000 Гц
Индикатор питания , сетевой выключатель ,
раздельные регуляторы громкости
Материал корпуса:
сабвуфер – дерево
сателлиты – пластик
Размеры: сабвуфер – 350 х 210 х 312 мм
сателлиты – 225 х 136 х 80 мм
Масса брутто: 13,8 кг

Ðèñ. 1.Ðèñ. 1. Ðèñ. 2.Ðèñ. 2.

Передняя панель сабвуфера Коммутационная панель сабвуфера

Ðèñ. 3.Ðèñ. 3.

ЛЕВАЯ ФРОНТАЛЬНАЯ АС ЦЕНТРАЛЬНАЯ АС ПРАВАЯ ФРОНТАЛЬНАЯ АС

SPEAKERS OUT

FRONT R

FRONT L

REAR R

CENTER

FRONT L

CENTER

REAR L

5.1. CH IN

FRONT R

WOOFER

REAR R

FRONT L

CENTER

REAR L

FRONT R

WOOFER

REAR R

DVD-проигрыватель
с декодером или
звуковая плата

VOLUME

SPEAKERS OUT

1

4

SUBWOOFER

5

2

6

ON

3

1. Основной регулятор громкости

7

8

+

—

2. Регулятор громкости сабвуфера

3. Выключатель питания

4. Выходные клеммы для подключения правого фронтального канала

5. Выходные клеммы для подключения левого фронтального канала

6. Выходные клеммы для подключения правого тылового канала

7. Выходные клеммы для подключения центрального канала

8. Выходные клеммы для подключения левого тылового канала

9. Входные гнезда каналов 5.1

10. Входное гнездо для подключения сетевого кабеля

FRONT R

FRONT L

REAR R

CENTER

REAR L

FRONT L

CENTER

REAR L

5.1. CH IN

FRONT R

WOOFER

REAR R

10

REAR L

ЛЕВАЯ

ТЫЛОВАЯ АС

ПРАВАЯ

ТЫЛОВАЯ АС

9

Благодарим Вас за приобретение АС
Пожалуйста , прочитайте перед эксплуатацией инструкцию

Особенности

·

Встроенный шестиканальный усилитель для сабвуфера и сателлитов на новейшей элементной базе

·

Входные сигналы по стандарту (АС-3 или DTS )

·

Встроенный трансформаторный источник питания с мощным фильтром

·

Полное магнитное экранирование позволяет использовать систему вблизи мониторов и телевизоров без видимых

искажений изображения

·

Независимое управление громкостью сабвуфера и сателлитов

Указания по безопасности эксплуатации

ВАЖНО! ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО!

·

Не допускается использование адаптеров питания , не входящих в комплект поставки Вашей АС.

·

Отключая АС от сети , кабель питания выдергивайте из розетки только за вилку.

·

Отсоединяйте кабель питания от сети перед любыми переключениями.

·

Выньте вилку кабеля питания из розетки , если предполагаете долгое время не использовать АС.

·

Чтобы предотвратить перегревание колонок , излучающих тепло с задней панели корпуса , располагайте их не ближе , чем в

10 см от стены.

·

Доверьте ремонт Вашей системы профессионалам — АС не содержит компонентов , предназначенных для ремонта или

обслуживания пользователем.

·

Не открывайте заднюю стенку колонок во избежание поражения электрическим током.

·

Не подвергайте АС воздействию прямых солнечных лучей , высоких и низких температур. Оберегайте ее от пыли , мощных

магнитных полей и тряски.

·

Располагайте АС на устойчивой поверхности , не роняйте , не применяйте силы к элементам управления. Не кладите

тяжелые предметы на поверхность колонок.

·

Для удаления пыли используйте мягкую ткань.

·

Не допускайте соседства АС с подключенными к ней мощными музыкальными инструментами и/или микрофонами.

·

Не помещайте вблизи колонок дискеты и магнитную ленту.

·

Возможны небольшие искажения изображения у сверхчувствительных мониторов и телевизоров , если колонки расположены

к ним очень близко.

Состав

·

Сабвуфер в деревянном корпусе – 1 шт.

·

Сателлиты – 5 шт.

· Силовой кабель – 1 шт.

·

Сигнальный входной кабель – 3 шт.

·

Соединительные кабели для центральной и фронтальных колонок – 3 шт.

·

Соединительные кабели для тыловых колонок – 2 шт.

·

Инструкция по эксплуатации – 1 шт.

Мультимедийная 5.1-канальная
акустическая мини-система
Модель: SVEN HT-410

Основное назначение

Компьютерная мультимедийная акустическая система
(АС ) используется как устройство воспроизведения и
усиления музыки , речи и звуковых эффектов. В качестве
источника сигнала предполагается использование
звуковой карты (платы ) 5.1-выходом или устройства
проигрывания

Ответственность фирмы производителя: см. гарантийный талон
Страна-изготовитель: Китай

http://www.sven.ru

http://www.sven-ukraine.com

Причина

Не подсоединена к сети

Не включен сетевой

выключатель

Регуляторы громкости

установлены в положение

наименьшей громкости

Неправильно подключены

источники аудиосигнала

Неправильно подключены

источники аудиосигнала

Регуляторы громкости

установлены в положение

наименьшей громкости

Большая амплитуда

входного сигнала

Способ устранения

Проверьте правильность

подключения АС к сети

Включите выключатель

Подстройте регуляторы громкости

Подключите источники сигнала

в соответствии с рис. 2 и 3

Подключите источники сигнала

в соответствии с рис. 2 и 3

Подстройте регуляторы громкости

Регуляторами громкости

на источниках аудиосигнала и

АС уменьшите величину

входного сигнала

Неисправность

АС не включается

Нет звука

В колонках АС

слишком тихий

или совсем

отсутствует звук

Искажения звука

Устранение неисправностей

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Установка и обслуживание

1. Соедините сабвуфер с кабелями сателлитов (рис.3).
2. Вставьте разъемы сигнальных кабелей в выходные розетки звуковой карты компьютера , аудио- , видеоплейера
и т.п. , затем соедините вилки сигнальных кабелей с соответствующими входными розетками сабвуфера (рис.2).
3. Вставьте вилку питания в сетевую розетку.
4. Поверните ручки регуляторов громкости на минимум и включите питание (рис. 1).
5. Подстройте ручки регуляторов громкости на необходимый уровень.
6. Перед выключением питания поверните ручки регуляторов громкости на минимум.
!!! Для повышения качества воспроизведения пользуйтесь выходом звуковой карты Line-Out.
Если выход Line-Out занят или отсутствует , устанавливайте такой уровень входного сигнала , чтобы искажения
звука не были заметны.

Спецификация

Мощность (RMS):
сабвуфер – 25 Вт
сателлиты – 5 х 6 Вт
Блок питания: ~220 В , 50 Гц
Магнитное экранирование
Частотный диапазон: 20–20 000 Гц
Индикатор питания , сетевой выключатель ,
раздельные регуляторы громкости
Материал корпуса:
сабвуфер – дерево
сателлиты – пластик
Размеры: сабвуфер – 350 х 210 х 312 мм
сателлиты – 225 х 136 х 80 мм
Масса брутто: 13,8 кг

1. Основной регулятор громкости
2. Регулятор громкости сабвуфера
3. Выключатель питания
4. Выходные клеммы для подключения правого фронтального канала
5. Выходные клеммы для подключения левого фронтального канала
6. Выходные клеммы для подключения правого тылового канала
7. Выходные клеммы для подключения центрального канала
8. Выходные клеммы для подключения левого тылового канала
9. Входные гнезда каналов 5.1
10. Входное гнездо для подключения сетевого кабеля

VOLUME

SUBWOOFER

ON

1

2

3

FRONT L

CENTER

REAR L

FRONT R

WOOFER

REAR R

REAR R

REAR L

CENTER

FRONT R

FRONT L

SPEAKERS OUT

5.1. CH IN

4

5

6

7

8

—

+

9

10

Передняя панель сабвуфера

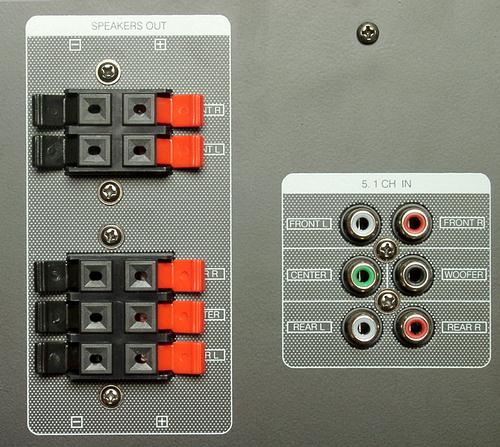

Коммутационная панель сабвуфера

Рис. 1.

Рис. 1.

Рис. 2.

Рис. 2.

REAR R

REAR L

CENTER

FRONT R

FRONT L

SPEAKERS OUT

FRONT L

CENTER

REAR L

FRONT R

WOOFER

REAR R

5.1. CH IN

FRONT L

CENTER

REAR L

REAR R

WOOFER

FRONT R

DVD-проигрыватель
с декодером или
звуковая плата

ЛЕВАЯ ФРОНТАЛЬНАЯ АС

ЦЕНТРАЛЬНАЯ АС

ПРАВАЯ ФРОНТАЛЬНАЯ АС

ЛЕВАЯ

ТЫЛОВАЯ АС

ПРАВАЯ

ТЫЛОВАЯ АС

Рис. 3.

Рис. 3.

Нажмите на кнопку для помощи

Страницы и текст этой инструкции

Не так давно мы опубликовали обзор недорогих моделей очень интересной аппаратуры для домашнего кинотеатра SVEN Audio. Однако и среди мультимедийной акустики SVEN произошло пополнение. В рамках летней коллекции моделей компания предлагает новые наборы активной 5.1-акустики HT-410, 420 и 485.

В сегодняшнем обзоре мы познакомимся с двумя наиболее необычными из них — 410 и 485. Первый выделяется среди всех прочих моделей своего класса небольшой ценой, двухполосными сателлитами и экстравагантным дизайном, а второй — сабвуфером на шипах, встроенным декодером DolbyProLogic/DolbyDigital и многофункциональным пультом ДУ.

SVEN HT-410

Картинка с сайта: www.ixbt.com

Набор SVEN HT-410 обладает достаточно интересным и необычным дизайном — серебристые панели из толстой пластмассы и белые металлические сетки. Дизайнерский элемент, играющий роль декоративной предохраняющей панели, изящно выгнут и довольно плотно вставляется в глухие отверстия.

Размеры сателлитов составляют 225×136×80 мм, сабвуфера — 350×210×312 мм. Вес упаковки равен 13,8 кг.

Картинка с сайта: www.ixbt.com

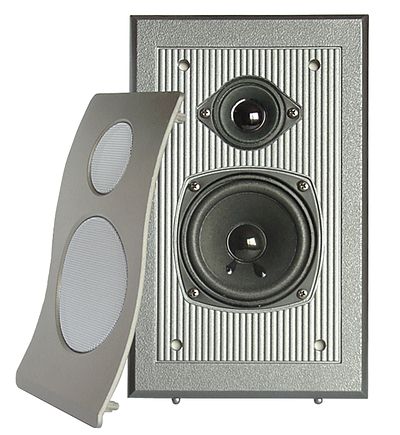

Несмотря на свою небольшую стоимость (около $100), сателлиты набора двухполосные, а это большая редкость для акустики такого класса. С задней стороны корпус имеет окгруглые формы.

Две цельнолитые половинки из толстого жёсткого ABS-пластика скреплены восемью винтами-саморезами, что исключает вибрации корпуса при воспроизведении музыки даже на большой громкости.

Колоночку можно установить на подставку, а можно и повесить на стенку. Для крепления проводов на сателлитах предусмотрены пружинные зажимы.

Подключение

В комплект входят достаточно качественные многожильные провода для подключения колонок. Разъёмы проводов к колонкам на сабвуфере имеют довольно удачную конструкцию — здесь стоит не привычная пружина, а защёлка.

Картинка с сайта: www.ixbt.com

Несмотря на наличие только многоканального входа, даже при стереосигнале сабвуфер также участвует в воспроизведении звука.

В работе

Очень порадовало, что при включении и выключении нет щелчка — срабатывают встроенные в усилительную схему коммутаторы. А также в колонках и из сабвуфера не было слышно посторонних шумов и фона переменного тока.

Далее, несмотря на довольно скромные паспортные характеристики — 5 по 6 Вт сателлиты и 25 Вт сабвуфер — набор создаёт достаточно мощный звук. Громкости вполне хватит для озвучивания компьютерного уголка и комнаты небольших размеров.

Небольшой минус в том, что имеется лишь общий регулятор громкости и относительный уровень громкости сабвуфера. Выстроить громкость сателлитов отдельно, как это можно сделать на IHOO, нельзя. Однако для данного класса акустики это вполне допустимо.

Небольшой наклон сателлитов вверх хорош тем, что при нахождении на компьютерном столе, т.е. ниже уровня ушей, высокие частоты идут более точно на слушателя.

В связи с тем, что центральная колонка ничем не отличается от остальных четырёх сателлитов, могут возникнуть неудобства с поиском места и положения для её установки.

Звучание

Мы подключали набор к 6-канальной звуковой карте Terratec DMX 6fire. Звучание колонок имеет некую характерную для данного класса акустики окраску, но не вызывает неприятных ощущений.

Набор сгодится в качестве компьютерной акустики и достаточно неплохо воспроизводит MP3-файлы и звуковое оформление в играх. В DVD и MPEG4-фильмах диалоги прослушиваются отчётливо, хотя ручку громкости приходится ставить на отметку 60-70%. На отметке громкости 50% сабвуфер играет не запираясь и не перегружаясь.

Акустическая схема позволяет сабу воспроизводить и нижнюю часть среднечастотного диапазона, так что набор слитно играет весь диапазон частот. Фазоинвертор сабвуфера работает по назначению.

С учётом цены ($100), никаких претензий по качеству звучания к набору не возникло.

SVEN HT-485

Картинка с сайта: www.ixbt.com

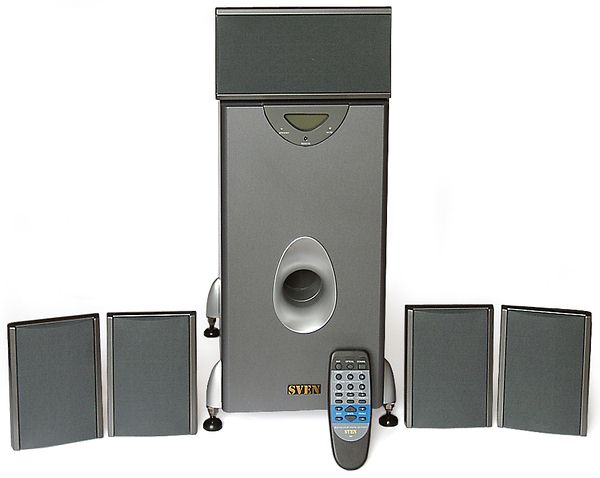

Набор SVEN HT-485 попадает в более высокую ценовую категорию — до $250. И здесь требования, в первую очередь, по функциональным возможностям, уже гораздо выше.

Так и есть. Оправдывая свою высокую цену, 485-й имеет цифровой вход и встроенный декодер DolbyProLogic/DolbyDigital, что позволяет использовать его как с компьютером, так и с DVD-плеером. Очевидно, что набор нацелен на использование именно в составе небольшого домашнего кинотеатра.

Сеточки с сателлитов не снимаются, корпус собран четырьмя винтами.

Картинка с сайта: www.ixbt.com

С задней стороны имеются два отверстия с резьбой (видимо, для закрепления на стойке), а также отверстие для развешивания колоночек на стены. Сателлиты однополосные.

Сабвуфер имеет выведенный вниз динамик, обладающий резиновым подвесом — копия тех, что применяются в колонках SVEN Audio. Производитель явно тот же самый, так что качество звучания обещает быть на высоте.

Подключение

Подключить набор можно по аналогу или по цифре. В последнем случае имеется как электрический коаксиальный, так и оптический вход.

Мы протестировали работу набора со звуковыми картами Creative Audigy Platinum eX и Terratec DMX 6fire. В обоих случаях успешно работало подключение по цифре со всех возможных цифровых выходов.

Картинка с сайта: www.ixbt.com

Управление

Интересно, что управлять набором возможно только с пульта ДУ, а всё управление полностью цифровое. Зато настроек превеликое множество. Наиболее интересным нам показалось наличие эффект-процессора и эквалайзера.

В работе

При включении, как и в случае с набором 410, нет щелчков. Автоматика отрабатывает своё.

Заявленная мощность для сателлитов составляет — 10 Вт, сабвуфер — 40 Вт. Сабвуфер сильно мощнее, чем у 410, и достаточен для озвучивания басами комнаты небольших размеров.

Обращаю внимание на то, что центральная колонка выглядит именно как центральная колонка.

Недостаток ВЧ-динамика можно скомпенсировать электронным эквалайзером, который работает на удивление чистенько.

Эффект-процессор — вещь на любителя, но претензий к его работе не возникло.

Небольшое неудобство вызывает установленный по умолчанию после включения режим Dolby ProLogic. Чтобы пролистать его до обычного Stereo нужно просмотреть весь список режимов работы: ProLogic, 3 Stereo, Phantom, Stereo.

Сабвуфер установлен на шипы. Сами шипы — не бутафорские, а вполне реальные стальные. Чтобы не портить пол, в комплекте идут резинопластмассовые ножки, которые при эксплуатации можно заменить на металлические монеты или мраморную плитку.

Звучание

Очень понравилась работа сабвуфера. Бас достаточно резкий и чёткий. Такое впечатление, что играет не сабвуфер, а хорошая низкочастотная колонка. Про такой ещё говорят — сабвуфер «музыкальный», подчёркивая его пригодность для качественного воспроизведения музыки. Частота среза также настраивается с пульта ДУ.

Однако в тестируемом наборе из динамика сабвуфера был слышен небольшой низкочастотный фон от переменного тока. Впрочем, при использовании набора с компьютером, который сам является источником широкополосного шума, это не критично.

Из-за отсутствия ВЧ-динамиков, сателлитам немного не хватает верхов, но это дело поправимо с помощью перемещения на пару делений встроенного электронного регулятора тембра. Кстати, именно таким способом сателлиты из набора Creative 510D обычно «обходят» конкурентов по общему впечатлению от звучания — в каждой колоночке установлена корректирующая АЧХ динамиков эквализующая электрическая цепь.

О качестве звучания в целом. Благодаря своей мощности и достаточно сносному звучанию сателлитов, набор сгодится как компьютерный или даже как вариант для обустройства миниатюрного домашнего кинотеатра начального уровня.

Измерения

Традиционно, мы публикуем измерения акустики, полученные при помощи специального оборудования в акустически заглушенном помещении. Измерительный тракт: специальный измерительный микрофон со сверх-ровной АЧХ Behringer ECM8000, предусилитель с фантомным питанием Behringer MX602A, соединительные микрофонные провода Proel с позолоченными разъёмами, профессиональная звуковая карта ESI Waveterminal 2496.

Посмотрим на характеристики 410-го набора.

Картинка с сайта: www.ixbt.com

АЧХ и КГИ сателлита набора SVEN HT-410

Картинка с сайта: www.ixbt.com

АЧХ и КГИ сабвуфера набора SVEN HT-410

Как мы видим, сабвуфер дополняет недостающие сателлитам низкие частоты за счёт выведенного на боковую поверхность динамика. Сами сателлиты продемонстрировали воспроизведение всего отведённого ими диапазона частот. Многовато искажений в низкочастотной области, но в средней и высокой — всё в порядке.

Картинка с сайта: www.ixbt.com

АЧХ и КГИ сателлита набора SVEN HT-485

Картинка с сайта: www.ixbt.com

АЧХ и КГИ сабвуфера набора SVEN HT-485

В сравнении с 410, характеристики набора 485 смотрятся более выгодно. У сателлитов меньше искажений, однако выше 12 кГц АЧХ имеет спад — сказывается отсутствие ВЧ-динамика. АЧХ сабвуфера представляет собой ровную линию и захватывает низкочастотный диапазон, помогая небольшим сателлитам справиться с нижним регистром.

Выводы

Наборы SVEN HT-410 и HT-485 в очередной раз заставляют присмотреться к модельной линейке колонок этой марки, где каждый может найти что-то подходящее именно ему.

Плюсы

• интересный дизайн;
• невысокая стоимость;
• хорошее звучание сабвуферов;
• неплохое для своего класса звучание сателлитов.

Минусы

• отсутствие поканальной регулировки громкости;
• хотелось бы увидеть более качественные сателлиты в наборе HT-485.

Наборы 5.1-акустики SVEN HT-410 и HT-485 предоставлены на тестирование компанией SVEN

Благодарим Вас за приобретение АС Пожалуйста прочитайте перед эксплуатацией инструкцию

Особенности

Встроенный шестиканальный усилитель для сабвуфера и сателлитов на новейшей элементной базе

Входные сигналы по стандарту (АС-3 или DTS )

Встроенный трансформаторный источник питания с мощным фильтром

Полное магнитное экранирование позволяет использовать систему вблизи мониторов и телевизоров без видимых искажений изображения

Независимое управление громкостью сабвуфера и сателлитов

Указания по безопасности эксплуатации

ВАЖНО! ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО!

Не допускается использование адаптеров питания не входящих в комплект поставки Вашей АС

Отключая АС от сети кабель питания выдергивайте из розетки только за вилку.

Отсоединяйте кабель питания от сети перед любыми переключениями.

Выньте вилку кабеля питания из розетки если предполагаете долгое время не использовать АС.

Чтобы предотвратить перегревание колонок излучающих тепло с задней панели корпуса располагайте их не ближе чем в 10 см от стены.

Доверьте ремонт Вашей системы профессионалам АС не содержит компонентов предназначенных для ремонта или обслуживания пользователем.

Не открывайте заднюю стенку колонок во избежание поражения электрическим током.

Не подвергайте АС воздействию прямых солнечных лучей высоких и низких температур Оберегайте ее от пыли мощных магнитных полей и тряски.

Располагайте АС на устойчивой поверхности не роняйте не применяйте силы к элементам управления Не кладите тяжелые предметы на поверхность колонок.

Для удаления пыли используйте мягкую ткань.

Не допускайте соседства АС с подключенными к ней мощными музыкальными инструментами и/или микрофонами.

Не помещайте вблизи колонок дискеты и магнитную ленту.

Возможны небольшие искажения изображения у сверхчувствительных мониторов и телевизоров если колонки расположены к ним очень близко.

Состав

Сабвуфер в деревянном корпусе – 1 шт.

Сателлиты – 5 шт

· Силовой кабель – 1 шт.

Сигнальный входной кабель – 3 шт.

Соединительные кабели для центральной и фронтальных колонок – 3 шт.

Соединительные кабели для тыловых колонок – 2 шт.

Инструкция по эксплуатации – 1 шт.

Мультимедийная 5.1-канальная акустическая мини-система Модель: SVEN HT-410

Основное назначение

Компьютерная мультимедийная акустическая система (АС ) используется как устройство воспроизведения и усиления музыки речи и звуковых эффектов В качестве источника сигнала предполагается использование звуковой карты (платы ) 5.1-выходом или устройства проигрывания

Ответственность фирмы производителя: см гарантийный талон Страна-изготовитель: Китай http: www.sven.ru http: www.sven-ukraine.com

Причина

Не подсоединена к сети

Не включен сетевой выключатель

Регуляторы громкости установлены в положение наименьшей громкости

Неправильно подключены источники аудиосигнала

Неправильно подключены источники аудиосигнала

Регуляторы громкости установлены в положение наименьшей громкости

Большая амплитуда входного сигнала

Способ устранения

Проверьте правильность подключения АС к сети

Включите выключатель

Подстройте регуляторы громкости

Подключите источники сигнала в соответствии с рис 2 и 3

Подключите источники сигнала в соответствии с рис 2 и 3

Подстройте регуляторы громкости

Регуляторами громкости на источниках аудиосигнала и

АС уменьшите величину входного сигнала

Неисправность

АС не включается

Нет звука

В колонках АС

слишком тихий или совсем отсутствует звук

Искажения звука

Устранение неисправностей

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
