Сумасшедший Лао К Здесь, сегодня, я хочу показать вам конфиграции этого дисплея SW900 Ebike, давайте начнем.
Прежде всего, вам нужно знать, как ввести или выйти из настройки, вам просто нужно удерживать обоих ‘up ‘ и ‘down ‘ внизу около 2 секунд; короткое нажатие ‘up ‘ и ‘down ‘ внизу, чтобы увеличить или уменьшить значение; Короткий нажмите ‘M ‘ Внизу, чтобы переключить различное меню.

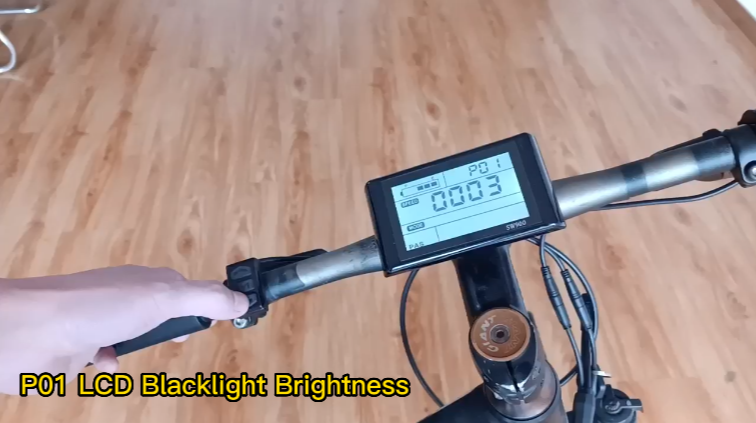

P01 LCD BATELLIGHT
Значение от 1 до 3, чем выше, тем ярче. Самый низкий рычаг достаточно для использования; В дневное время вы вряд ли можете увидеть разницу между ними, но в темноте, более высокая яркость повлияет на вашу безопасность, вы вряд ли увидите дорогу.

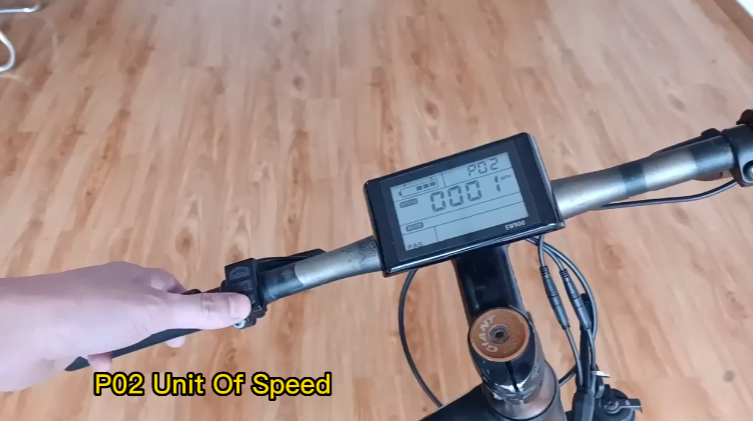

P02 единица скорости
‘0 ‘ за километр в час; ‘1 ‘ за милю в час
P03 напряжение батареи (V)
24/36/48/60/72 может быть установлено, он также будет регулировать автоматически.

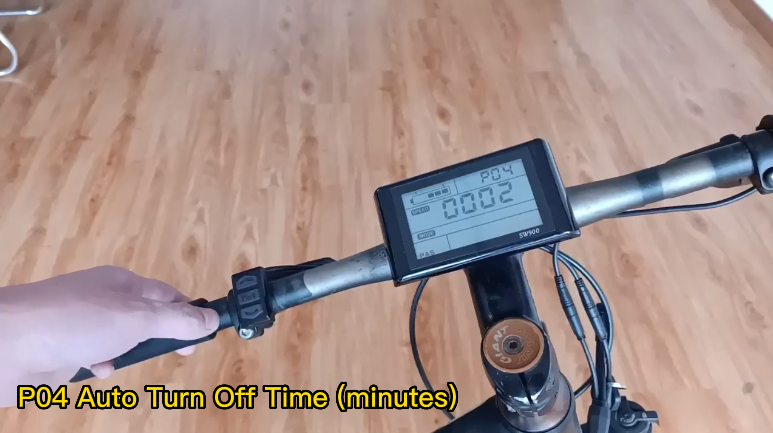

P04 Auto Off Off (минуты)
«0». Для без сна, это хорошая функция, установка 5 минут будет в порядке, то, что мощность на скорости очень быстрая, просто нужно 2 секунды.

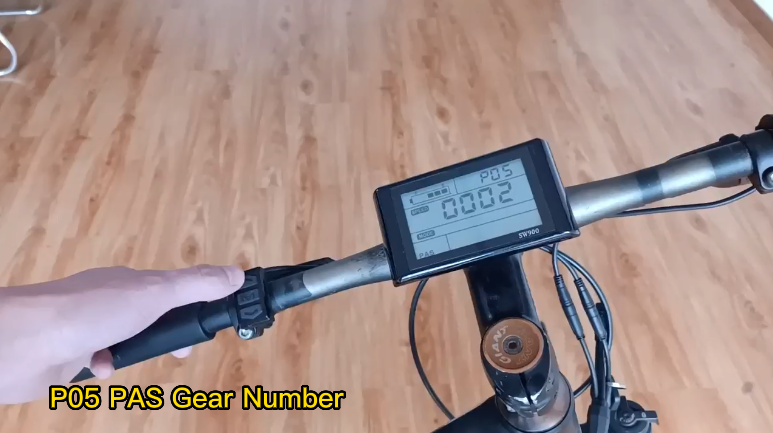

Номер передачи P05 PAS
‘0’ для 3 передач; ‘1’ для 5 передач; ‘2’ для 9 передач. Я думаю, что 3 передачи идеально подходят, 5 или 9 будут слишком много.
P06 Диаметр колеса (дюйм)
Это значение измеряется в дюйме, вы должны правильно установить диаметр колеса, или вы получите неправильную скорость и диапазон на своем дисплее. Когда это значение меньше диаметра вашего колеса, скорость и диапазон на вашем дисплее будут меньше. Поскольку колесо вращается на один круг, меньшее колесо имеет более короткое расстояние, и это вызывает более низкую скорость.
P 07 Магнит Количество измерения скорости
Разное мотор имеет разное значение, вы должны попросить своего поставщика правильное значение. Если значение неверно, это приведет к неправильной скорости или отсутствию скорости на вашем дисплее. Значение нашего шестерня составляет 1, а значение двигателя прямого привода составляет 46.

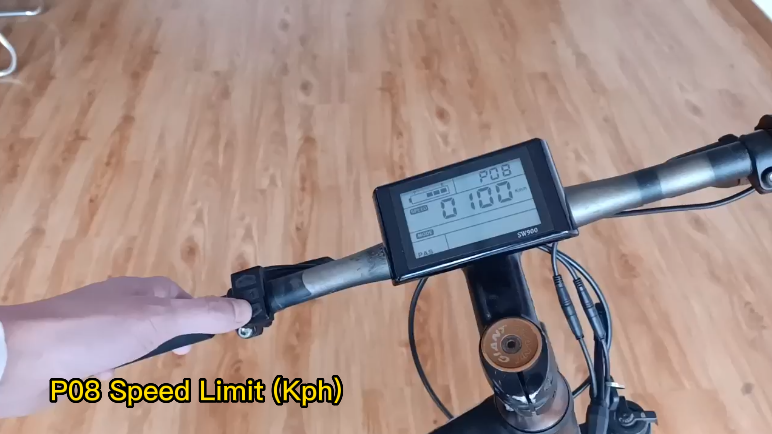

P08 ограничение скорости (KPH)
Это значение измеряется в километрах/ч, установленной «100» без ограничения скорости, пожалуйста, соблюдайте ваши законы региона.
P09 Режим запуска
‘0’ для прямого начала; «1» для начальной скорости требуется; Для использования безопасности я предлагаю установить это значение как «1», это означает, что ему нужна начальная скорость, чтобы запустить, около 4 км/ч, аналогично скутеру, ударить для начала.
Если установить значение как «0», ваш велосипед внезапно начнется, если некоторые люди коснутся дроссельной заслонки или PA, это может нанести ущерб себе или другому или вашему электронному велосипеде.
P 10 режим диска
«0» только для работы с PAS; «1» только для работы дроссельной заслонки; ‘2’ для обеих работ. Вы можете выбрать то, что хотите.
P11 помогает чувствительности
Значение от 1 до 24, меньше чувствительно

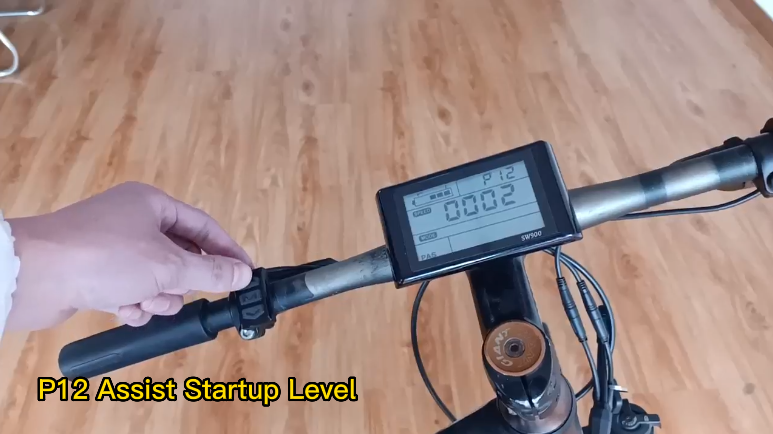

P12 Assist Assist Startup Уровень
Мы предлагаем, чтобы 3 будет хорошим.

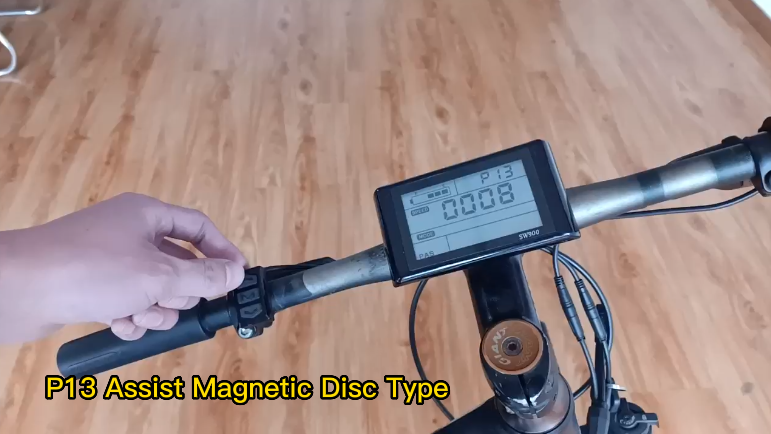

P13 Помощь магнитному стальному типу диска
Может быть «5»; ‘8’; ’12’; Это зависит от ваших PAS.
П14 тока предела (а)
Измеренный в усилителях, его можно использовать для предела мощности. Например, если я устанавливаю 10 -дюймовые усилители, выход Powe R будет составлять около 52 В*10a = 520watts (полностью заряженная батарея 48 В будет около 54,4 В)

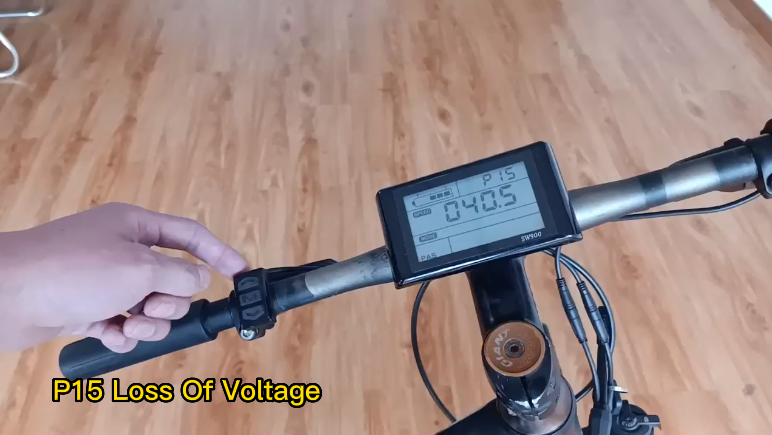

P15 Потеря напряжения (V)
Это значение будет автоматически устанавливаться в соответствии с значением p 03, значение по умолчанию в порядке, нам не нужно менять обычно.

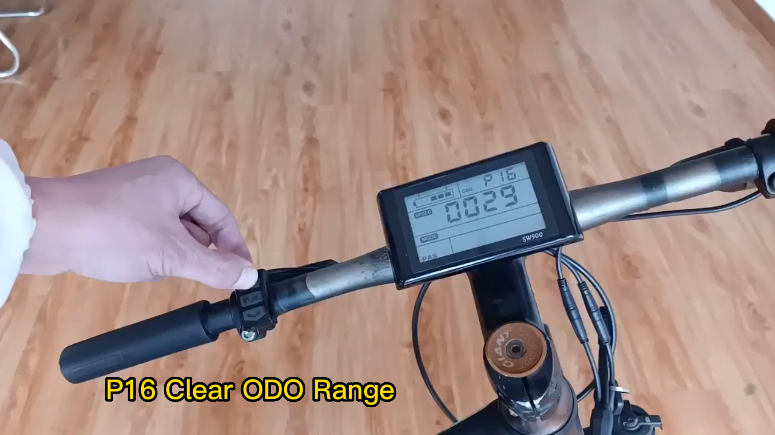

P16 Чистый Одо
Когда на этом экране вы можете удержать дно «вверх», чтобы очистить диапазон ODO, удерживать абсолютно 4 секунды.
Наконец, есть одна вещь, которую вы должны знать, все эти функции работают с контроллером, если ваш контроллер не поддерживает это, вы можете обнаружить, что что -то не работает .
Для входа в настройки системы, необходимо в течение 5 сек. после её включения
одновременно нажать и удерживать кнопки “+” и “-“
Первый настраиваемый параметр РО1
отобразится на дисплее. Для его изменения в большую или меньшую сторону, необходимо
использовать те же кнопки “+” и “+”, или при этом, изменяемый параметр будет мигать. После
выбора требуемого значения, его необходимо сохранить длительным нажатием на кнопку включения/выключения. Прекращение мигания параметра свидетельствует о его сохранении в памяти контроллера. Дальнейшее краткое нажатие включения/выключения кнопки переключит на следующий параметр и также сохранит
текущий. Краткое совместное нажатие на кнопки “+” и “-” завершит процесс изменения настроек и
сохранит заданные значения. В случае не нажатия данной комбинации, система автоматически,
через 10 секунд сохранит изменения и выйдет из настраиваемых параметров.
P01– Фоновая яркость. 1 — минимальная яркость, 3 — максимальная яркость
P02– Единица пробега. 0 — км, 1 — мили
P03– установка номинального вольтажа 24 / 36 / 48 (номинальный вольтаж – средняя точка заряда батареи)
P04– Автоотключение дисплея, минут. Значение «000» — не отключать.
P05– Выбор количества виртуальных скоростей 3–5‑9
P06– Размер колес. Единицы измерения: дюйм. Точность измерения: 0,1 дюйма.
P07– Если стоит датчик скорости в колесе (об этом говорит наличие шестого белого провода в фишке с датчиками Холлов идущей от колеса) то выставляем значение «001» — тогда обороты будут браться с этого датчика и скорость будет показывать все время, когда колесо крутится
P08– Предельная скорость. Диапазон: 0–100 км/ч, значение 100 означает отсутствие ограничения.
P09– Включение и отключение функции «Zero start». «0» — газ работает с нулевой скорости, «1» — газ работает после скорости 6км/ч
P10– «0» — работает только PAS, «1» — работает тольго газ, «2» — работает и газ и PAS
P11– Чувствительность системы PAS, количество магнитов прошедших мимо датчика до начала срабатывания PAS
P12– Начальное усилие системы PAS. Диапазон: 0–5
P13– Число магнитов PAS (пример, — 5, 8, 12)
P14– Текущее ограничение контроллера. Оригинальная сила тока составляет 12A. Диапазон изменения силы тока: 1–50A
Р15– Нижнее напряжение батареи, при котором отключается контроллер
Р16– Общий пробег
Р17– «0» ‑ручное включение круиз-контроля, «1» — автоматическое включение круиз-контроля после 6 сек.
P18– Коэффициент отображения скорости- более точная логарифмичная настройка отображения скорости 50–150%Р19 – есть ли нулевая передача. 0- нет нулевой передачи, 1- есть нулевая передача
