РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED — телевизор *

* В LED-телевизор LG установлен ЖК-дисплей со светодиодной подстветкой

Перед началом эксплуатации устройства внимательно прочтите настоящее

руководство и сохраните его для будущего использования.

Оборудование соответствует требованиям Технического Регламента

«

Ограничение использования некоторых опасных веществ в электрическом и

электронном оборудовании».

LB55**

LB56**

LB62**

P/NO: MFL68003803 (1405-REV00)

Напечатано в России.

Изготовитель: ООО «ЛГ Электроникс РУС»

Адрес: 143160, РФ, Московская область, Рузский район,

СП Дороховское, 86-й км. Минского шоссе, д. 9

www.lg.com

*MFL68003803*

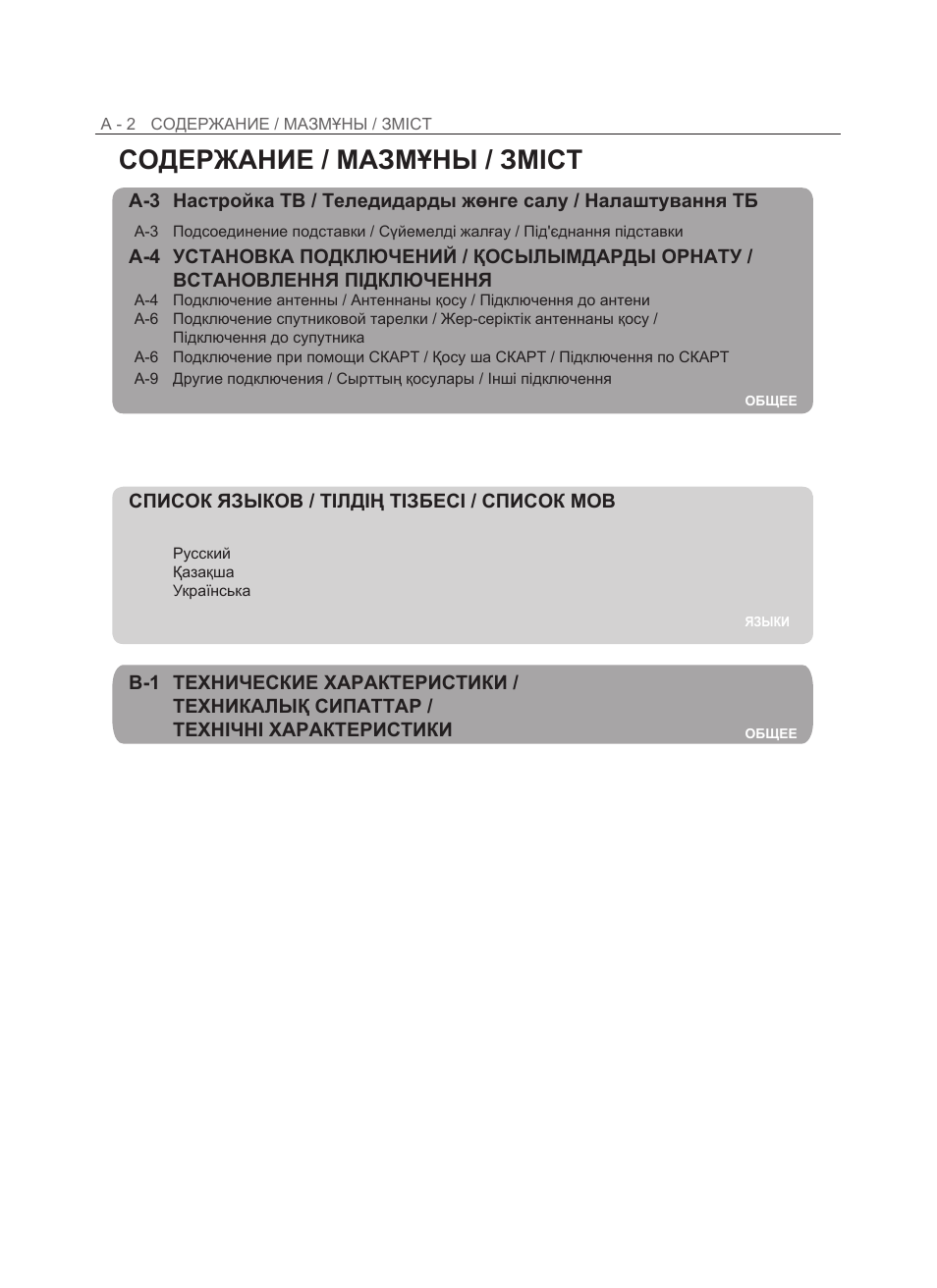

А — 2 СОДЕРЖАНИЕ / МАЗМҰНЫ / ЗМIСТ

СОДЕРЖАНИЕ / МАЗМҰНЫ / ЗМIСТ

ОБЩЕЕ

ЯЗЫКИ

ОБЩЕЕ

A-3 Настройка ТВ / Теледидарды жөнге салу / Налаштування ТБ

A-3 Подсоединение подставки / Сүйемелді жалғау / Під’єднання підставки

A-4

УСТАНОВКА ПОДКЛЮЧЕНИЙ / ҚОСЫЛЫМДАРДЫ ОРНАТУ /

ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

A-4 Подключение антенны / Антеннаны қосу / Підключення до антени

A-6 Подключение спутниковой тарелки / Жер-серіктік антеннаны қосу /

Підключення до супутника

A-6

Подключение при помощи СКАРТ / Қосу ша СКАРТ / Підключення по СКАРТ

A-9

Другие подключения / Сырттың қосулары / Iнші підключення

СПИСОК ЯЗЫКОВ / ТІЛДІҢ ТІЗБЕСІ / СПИСОК МОВ

Русский

Қазақша

Українська

B-1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ /

ТЕХНИКАЛЫҚ CИПАТТАР /

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

А — 3

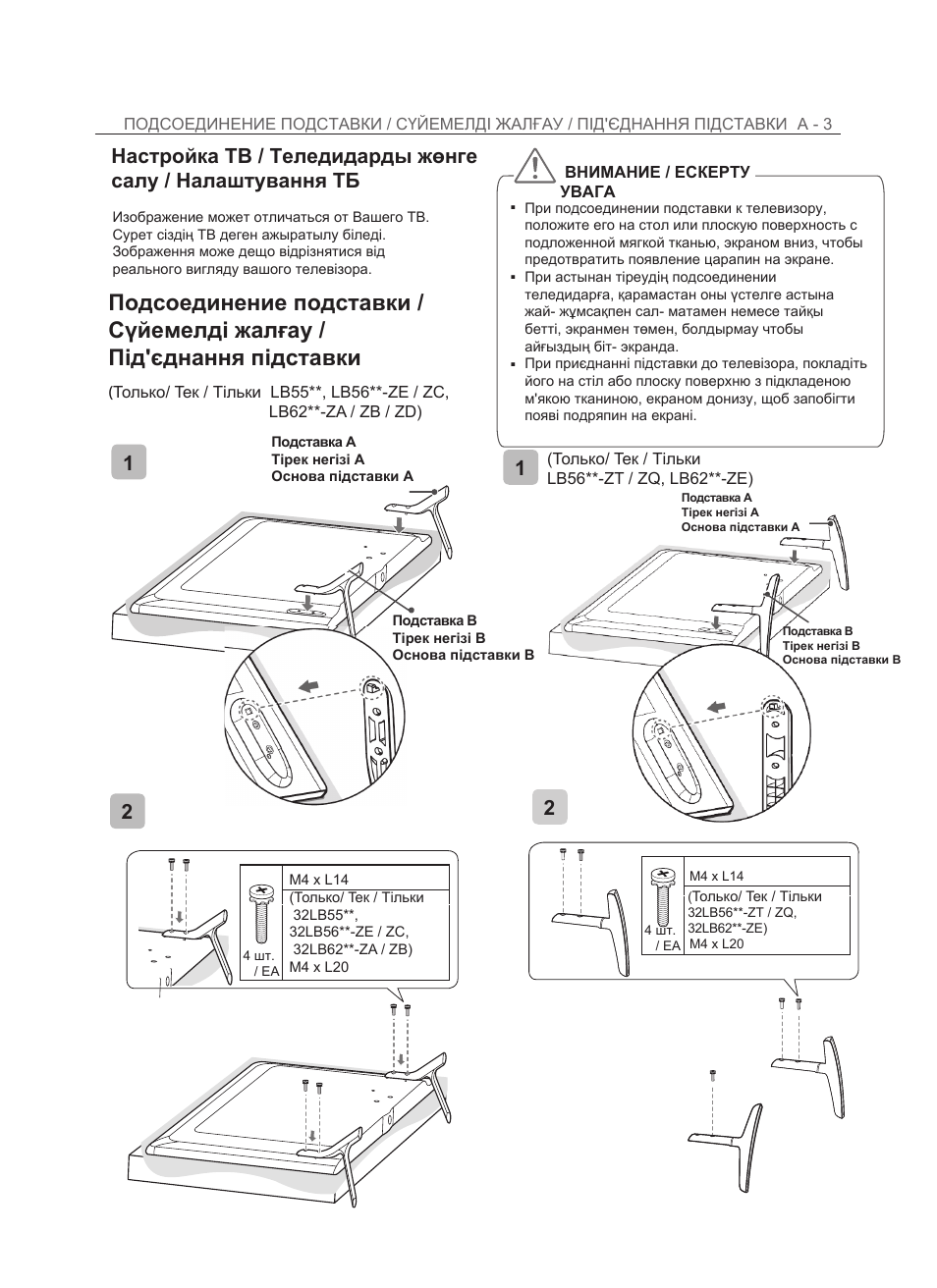

ПОДСОЕДИНЕНИЕ ПОДСТАВКИ / СҮЙЕМЕЛДІ ЖАЛҒАУ / ПІД’ЄДНАННЯ ПІДСТАВКИ

Настройка ТВ / Теледидарды жөнге

салу / Налаштування ТБ

Изображение может отличаться от Вашего ТВ.

Сурет сіздің ТВ деген ажыратылу біледі.

Зображення може дещо відрізнятися від

реального вигляду вашого телевізора.

Подсоединение подставки /

Сүйемелді жалғау /

Під’єднання підставки

.

ВНИМАНИЕ / ЕСКЕРТУ

УВАГА

При подсоединении подставки к телевизору,

положите его на стол или плоскую поверхность с

подложенной мягкой тканью, экраном вниз, чтобы

предотвратить появление царапин на экране.

При астынан тіреудің подсоединении

теледидарға, қарамастан оны үстелге астына

жай- жұмсақпен сал- матамен немесе тайқы

бетті, экранмен төмен, болдырмау чтобы

айғыздың біт- экранда.

При приєднанні підставки до телевізора, покладіть

його на стіл або плоску поверхню з підкладеною

м’якою тканиною, екраном донизу, щоб запобігти

появі подряпин на екрані.

.

.

(

Только/ Teк / Тiльки LB55**, LB56**-ZE / ZC,

LB62**-ZA / ZB / ZD)

1

Подставка A

Тірек негізі А

Основа підставки А

4 шт.

/ EA

Подставка В

Тірек негізі В

Основа підставки В

1

Подставка В

Тірек негізі В

Основа підставки В

Подставка A

Тірек негізі A

Основа підставки A

(Только/ Teк / Тiльки

LB56**-ZT / ZQ, LB62**-ZE)

M4 x L14

(Только/ Teк / Тiльки

32LB55**,

32LB56**-ZE / ZC,

32LB62**-ZA / ZB)

M4 x L20

2

4 шт.

/ EA

M4 x L14

(

Только/ Teк / Тiльки

32LB56**-ZT / ZQ,

32LB62**-ZE)

M4 x L20

2

А — 4

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

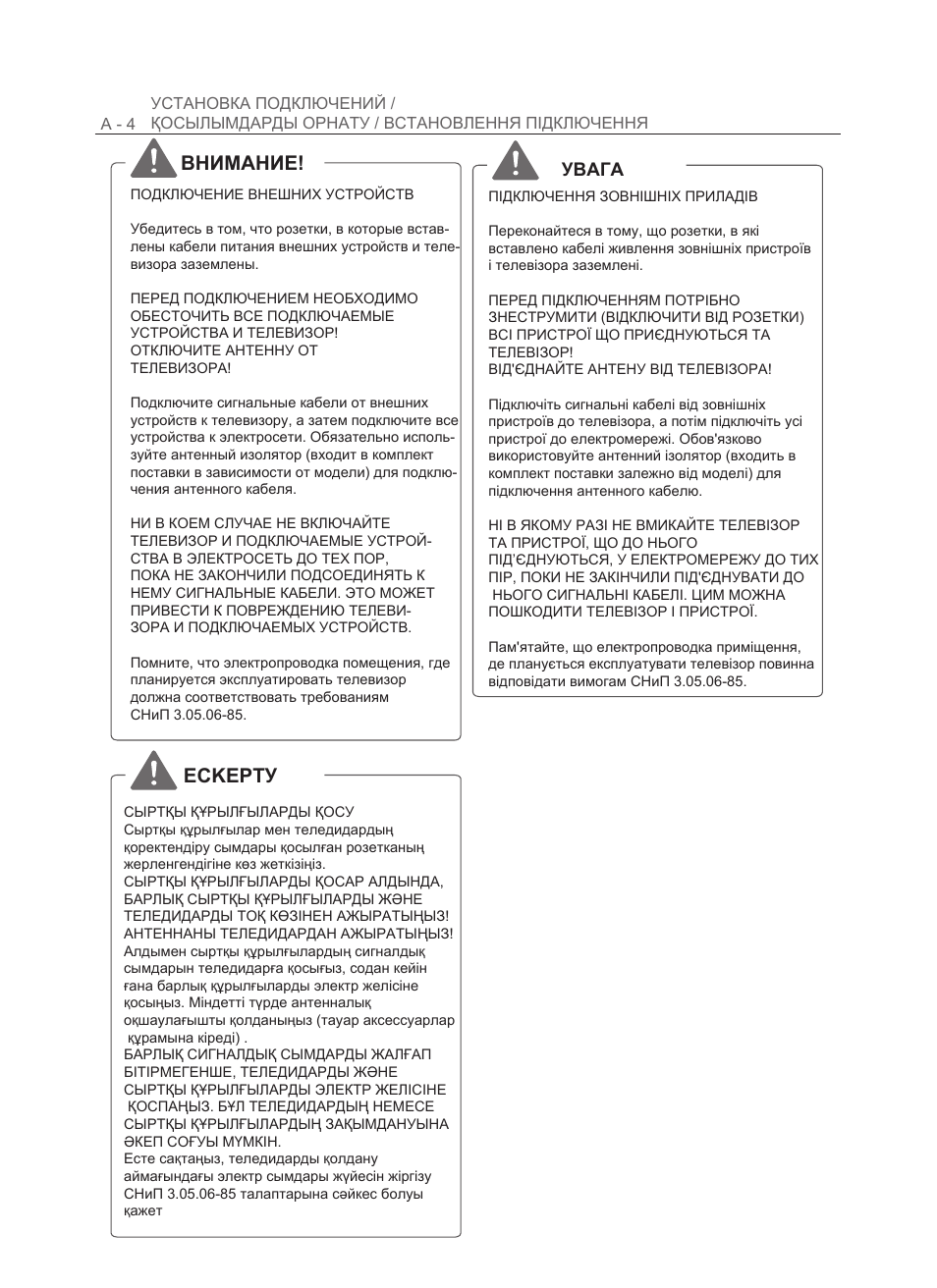

ВНИМАНИЕ!

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Убедитесь в том, что розетки, в которые встав-

лены кабели питания внешних устройств и теле-

визора заземлены.

ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО

ОБЕСТОЧИТЬ ВСЕ ПОДКЛЮЧАЕМЫЕ

УСТРОЙСТВА И ТЕЛЕВИЗОР!

ОТКЛЮЧИТЕ АНТЕННУ ОТ

ТЕЛЕВИЗОРА!

Подключите сигнальные кабели от внешних

устройств к телевизору, а затем подключите все

устройства к электросети. Обязательно исполь-

зуйте антенный изолятор (входит в комплект

поставки в зависимости от модели) для подклю-

чения антенного кабеля.

НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ

ТЕЛЕВИЗОР И ПОДКЛЮЧАЕМЫЕ УСТРОЙ-

СТВА В ЭЛЕКТРОСЕТЬ ДО ТЕХ ПОР,

ПОКА НЕ ЗАКОНЧИЛИ ПОДСОЕДИНЯТЬ К

НЕМУ СИГНАЛЬНЫЕ КАБЕЛИ. ЭТО МОЖЕТ

ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ТЕЛЕВИ-

ЗОРА И ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ.

Помните, что электропроводка помещения, где

планируется эксплуатировать телевизор

должна соответствовать требованиям

СНиП 3.05.06-85.

УВАГА

ПІДКЛЮЧЕННЯ ЗОВНІШНІХ ПРИЛАДІВ

Переконайтеся в тому, що розетки, в які

вставлено кабелі живлення зовнішніх пристроїв

і телевізора заземлені.

ПЕРЕД ПІДКЛЮЧЕННЯМ ПОТРІБНО

ЗНЕСТРУМИТИ (ВIДКЛЮЧИТИ ВIД РОЗЕТКИ)

ВСІ ПРИСТРОЇ ЩО ПРИЄДНУЮТЬСЯ ТА

ТЕЛЕВІЗОР!

ВІД’ЄДНАЙТЕ АНТЕНУ ВІД ТЕЛЕВІЗОРА!

Підключіть сигнальні кабелі від зовнішніх

пристроїв до телевізора, а потім підключіть усі

пристрої до електромережі. Обов’язково

використовуйте антенний ізолятор (входить в

комплект поставки залежно від моделі) для

підключення антенного кабелю.

НІ В ЯКОМУ РАЗІ НЕ ВМИКАЙТЕ ТЕЛЕВІЗОР

ТА ПРИСТРОЇ, ЩО ДО НЬОГО

ПІД’ЄДНУЮТЬСЯ, У ЕЛЕКТРОМЕРЕЖУ ДО ТИХ

ПІР, ПОКИ НЕ ЗАКІНЧИЛИ ПІД’ЄДНУВАТИ ДО

НЬОГО СИГНАЛЬНІ КАБЕЛІ. ЦИМ МОЖНА

ПОШКОДИТИ ТЕЛЕВІЗОР І ПРИСТРОЇ.

Пам’ятайте, що електропроводка приміщення,

де планується експлуатувати телевізор повинна

відповідати вимогам СНиП 3.05.06-85.

СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ҚОСУ

Сыртқы құрылғылар мен теледидардың

қоректендіру сымдары қосылған розетканың

жерленгендігіне көз жеткізіңіз.

СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ҚОСАР АЛДЫНДА,

БАРЛЫҚ СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ЖƏНЕ

ТЕЛЕДИДАРДЫ ТОҚ КӨЗІНЕН АЖЫРАТЫҢЫЗ!

АНТЕННАНЫ ТЕЛЕДИДАРДАН АЖЫРАТЫҢЫЗ!

Алдымен сыртқы құрылғылардың сигналдық

сымдарын теледидарға қосығыз, содан кейін

ғана барлық құрылғыларды электр желісіне

қосыңыз. Міндетті түрде антенналық

оқшаулағышты қолданыңыз (тауар аксессуарлар

құрамына кіреді) .

БАРЛЫҚ СИГНАЛДЫҚ СЫМДАРДЫ ЖАЛҒАП

БІТІРМЕГЕНШЕ, ТЕЛЕДИДАРДЫ ЖƏНЕ

СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ЭЛЕКТР ЖЕЛІСІНЕ

ҚОСПАҢЫЗ. БҰЛ ТЕЛЕДИДАРДЫҢ НЕМЕСЕ

СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫҢ ЗАҚЫМДАНУЫНА

ƏКЕП СОҒУЫ МҮМКІН.

Есте сақтаңыз, теледидарды қолдану

аймағындағы электр сымдары жүйесін жіргізу

СНиП 3.05.06-85 талаптарына сəйкес болуы

қажет

ECKEРТУ

А — 5

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ /

ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
В данном разделе УСТАНОВКА ПОДКЛЮЧЕ-

НИЙ в основном используются диаграммы для

моделей 47LB561V.

Айтылмыш тарауда қосудың қондырғысының

арада негізгі диаграммалар 47LB561V қалыптары

үшін пайдаланылады.

У даному пiдрозділі ВСТАНОВЛЕННЯ

ПІДКЛЮЧЕННЯ переважно використовуються

діаграми до моделей 47LB561V.

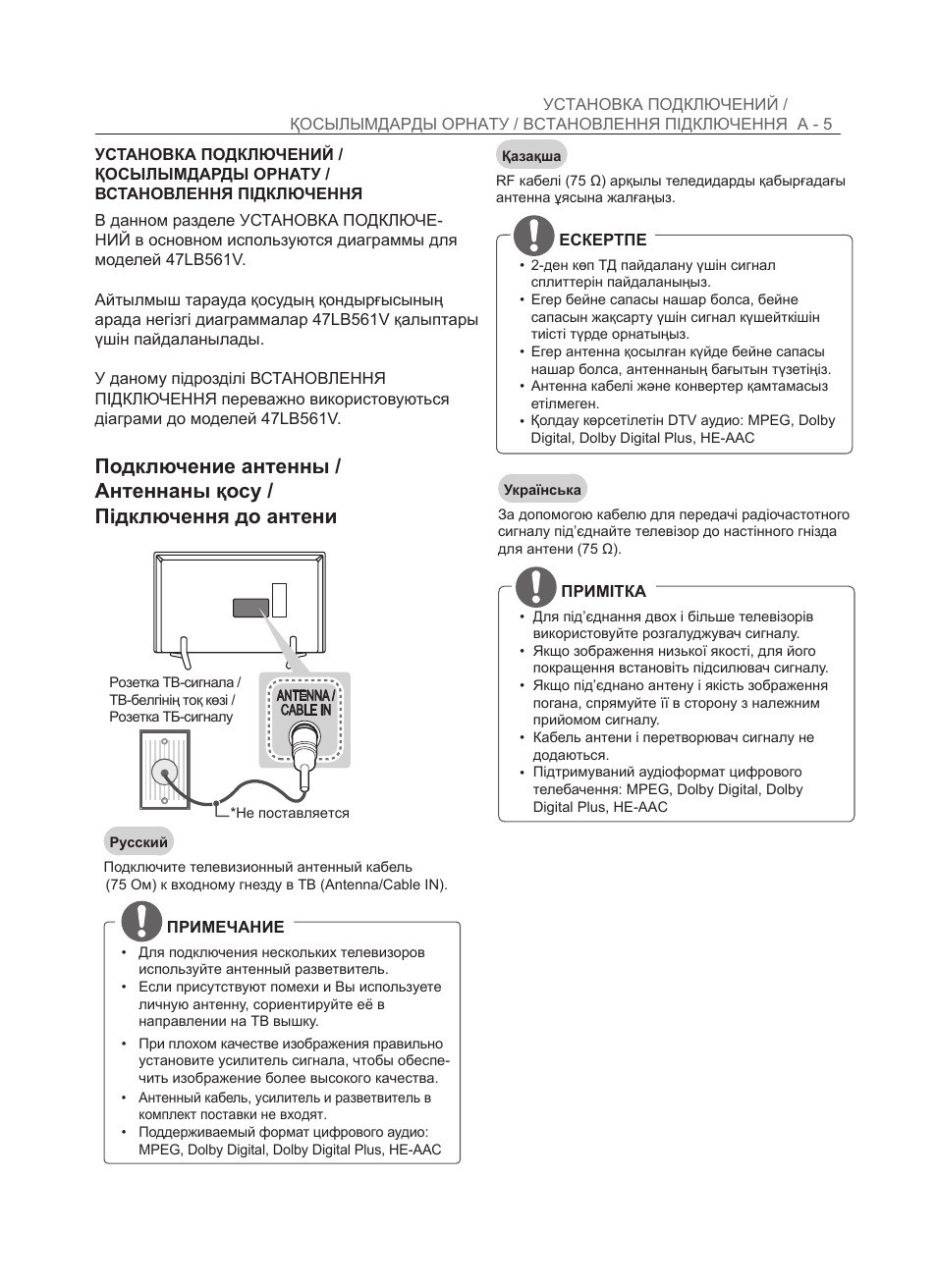

Подключение антенны /

Антеннаны қосу /

Підключення до антени

ANTENNA /

CABLE IN

Розетка ТВ-сигнала /

ТВ-белгінің тоқ көзі /

Розетка ТБ-сигналу

*Не поставляется

Русский

Подключите телевизионный антенный кабель

(75 Ом) к входному гнезду в ТВ (Antenna/Cable IN).

ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров

используйте антенный разветвитель.

•

При плохом качестве изображения правильно

установите усилитель сигнала, чтобы обеспе-

чить изображение более высокого качества.

•

Если присутствуют помехи и Вы используете

личную антенну, сориентируйте её в

направлении на ТВ вышку.

• Антенный кабель, усилитель и разветвитель в

комплект поставки не входят.

• Поддерживаемый формат цифрового аудио:

MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Қазақша

RF кабелі (75 Ω) арқылы теледидарды қабырғадағы

антенна ұясына жалғаңыз.

ЕСКЕРТПЕ

• 2-ден көп ТД пайдалану үшін сигнал

сплиттерін пайдаланыңыз.

• Егер бейне сапасы нашар болса, бейне

сапасын жақсарту үшін сигнал күшейткішін

тиісті түрде орнатыңыз.

• Егер антенна қосылған күйде бейне сапасы

нашар болса, антеннаның бағытын түзетіңіз.

• Антенна кабелі жəне конвертер қамтамасыз

етілмеген.

• Қолдау көрсетілетін DTV аудио: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Українська

За допомогою кабелю для передачі радіочастотного

сигналу під’єднайте телевізор до настінного гнізда

для антени (75 Ω).

ПРИМІТКА

• Для під’єднання двох і більше телевізорів

використовуйте розгалуджувач сигналу.

• Якщо зображення низької якості, для його

покращення встановіть підсилювач сигналу.

• Якщо під’єднано антену і якість зображення

погана, спрямуйте її в сторону з належним

прийомом сигналу.

• Кабель антени і перетворювач сигналу не

додаються.

• Підтримуваний аудіоформат цифрового

телебачення: MPEG, Dolby Digital, Dolby

Digital Plus, HE-AAC

А — 6

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

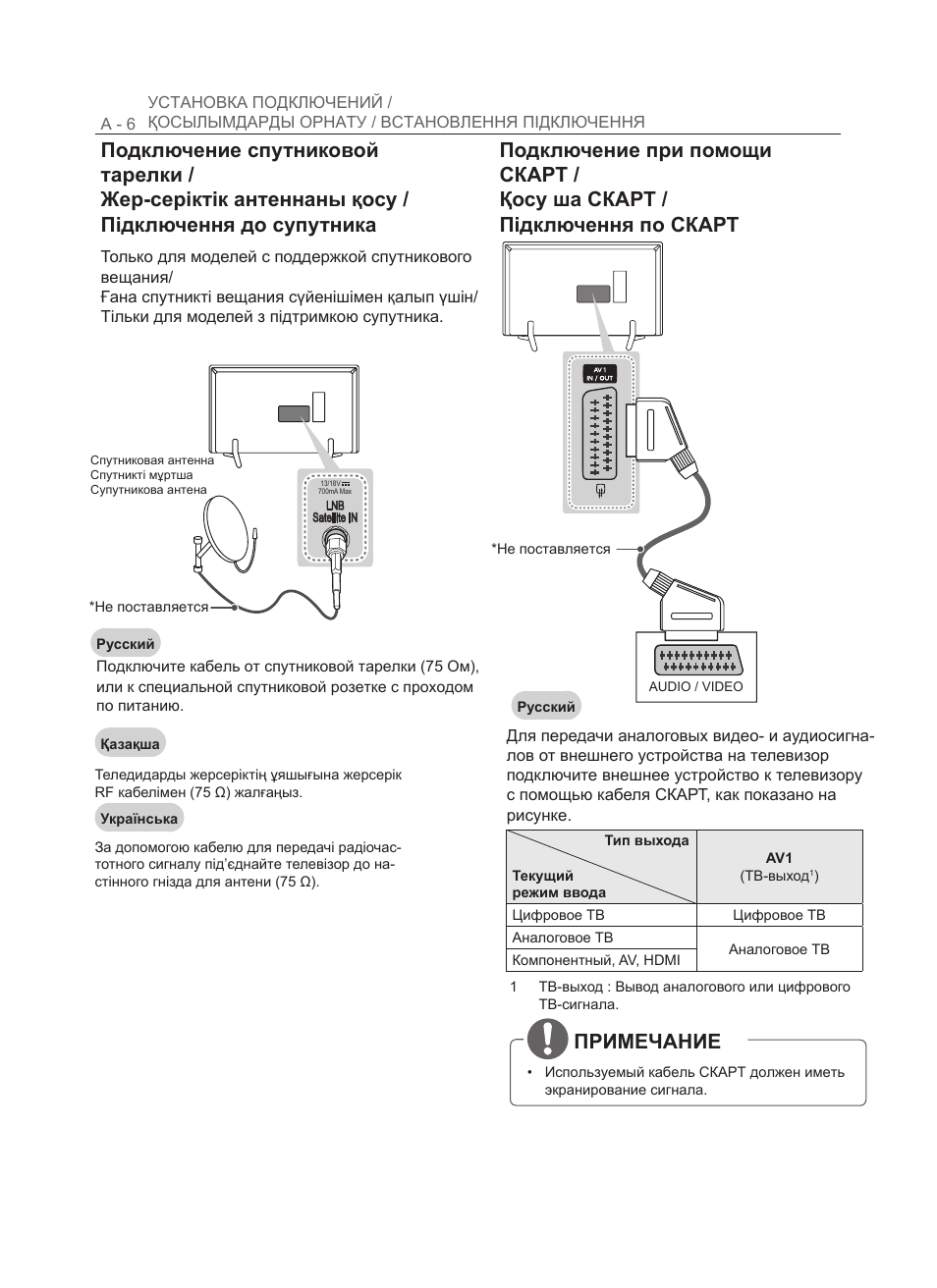

Подключение спутниковой

тарелки /

Жер-серіктік антеннаны қосу /

Підключення до супутника

Только для моделей с поддержкой спутникового

вещания/

Ғана спутникті вещания сүйенішімен қалып үшін/

Тільки для моделей з підтримкою супутника.

LNB

Satellite IN

13/18V

700mA Max

Спутниковая антенна

Спутникті мұртша

Супутникова антена

*Не поставляется

Подключите кабель от спутниковой тарелки (75 Ом),

или к специальной спутниковой розетке с проходом

по питанию.

Русский

Теледидарды жерсеріктің ұяшығына жерсерік

RF кабелімен (75 Ω) жалғаңыз.

Қазақша

Українська

За допомогою кабелю для передачі радіочас-

тотного сигналу під’єднайте телевізор до на-

стінного гнізда для антени (75 Ω).

AUDIO / VIDEO

*Не поставляется

Подключение при помощи

СКАРТ /

Қосу ша СКАРТ /

Підключення по СКАРТ

Русский

Для передачи аналоговых видео- и аудиосигна-

лов от внешнего устройства на телевизор

подключите внешнее устройство к телевизору

с помощью кабеля СКАРТ, как показано на

рисунке.

Тип выхода

Текущий

режим ввода

AV1

(ТВ-выход

1

)

Цифровое ТВ

Цифровое ТВ

Аналоговое ТВ

Аналоговое ТВ

Компонентный, AV, HDMI

1

ТВ-выход : Вывод аналогового или цифрового

ТВ-сигнала.

ПРИМЕЧАНИЕ

• Используемый кабель СКАРТ должен иметь

экранирование сигнала.

А — 7

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

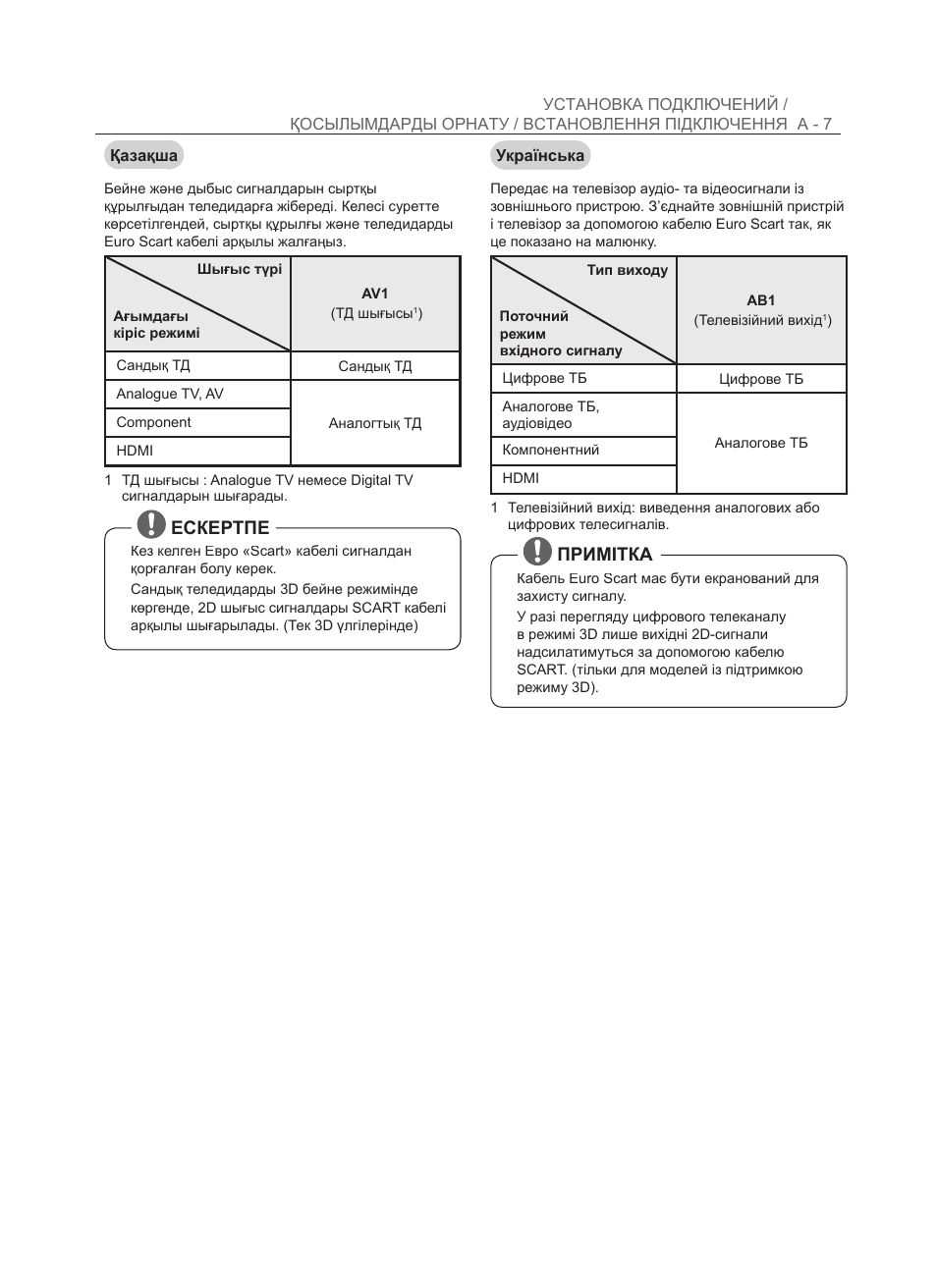

Қазақша

Бейне жəне дыбыс сигналдарын сыртқы

құрылғыдан теледидарға жібереді. Келесі суретте

көрсетілгендей, сыртқы құрылғы жəне теледидарды

Euro Scart кабелі арқылы жалғаңыз.

Шығыс түрі

Ағымдағы

кіріс режимі

AV1

(ТД шығысы

1

)

Сандық ТД

Сандық ТД

Analogue TV, AV

Аналогтық ТД

Component
HDMI

1 ТД шығысы : Analogue TV немесе Digital TV

сигналдарын шығарады.

Кез келген Евро «Scart» кабелі сигналдан

қорғалған болу керек.

Сандық теледидарды 3D бейне режимінде

көргенде, 2D шығыс сигналдары SCART кабелі

арқылы шығарылады. (Тек 3D үлгілерінде)

ЕСКЕРТПЕ

Українська

Передає на телевізор аудіо- та відеосигнали із

зовнішнього пристрою. З’єднайте зовнішній пристрій

і телевізор за допомогою кабелю Euro Scart так, як

це показано на малюнку.

Тип виходу

Поточний

режим

вхідного сигналу

АВ1

(Телевізійний вихід

1

)

Цифрове ТБ

Цифрове ТБ

Аналогове ТБ,

аудіовідео

Аналогове ТБ

Компонентний
HDMI

1 Телевізійний вихід: виведення аналогових або

цифрових телесигналів.

Кабель Euro Scart має бути екранований для

захисту сигналу.

У разі перегляду цифрового телеканалу

в режимі 3D лише вихідні 2D-сигнали

надсилатимуться за допомогою кабелю

SCART. (тільки для моделей із підтримкою

режиму 3D).

ПРИМІТКА

А — 8

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

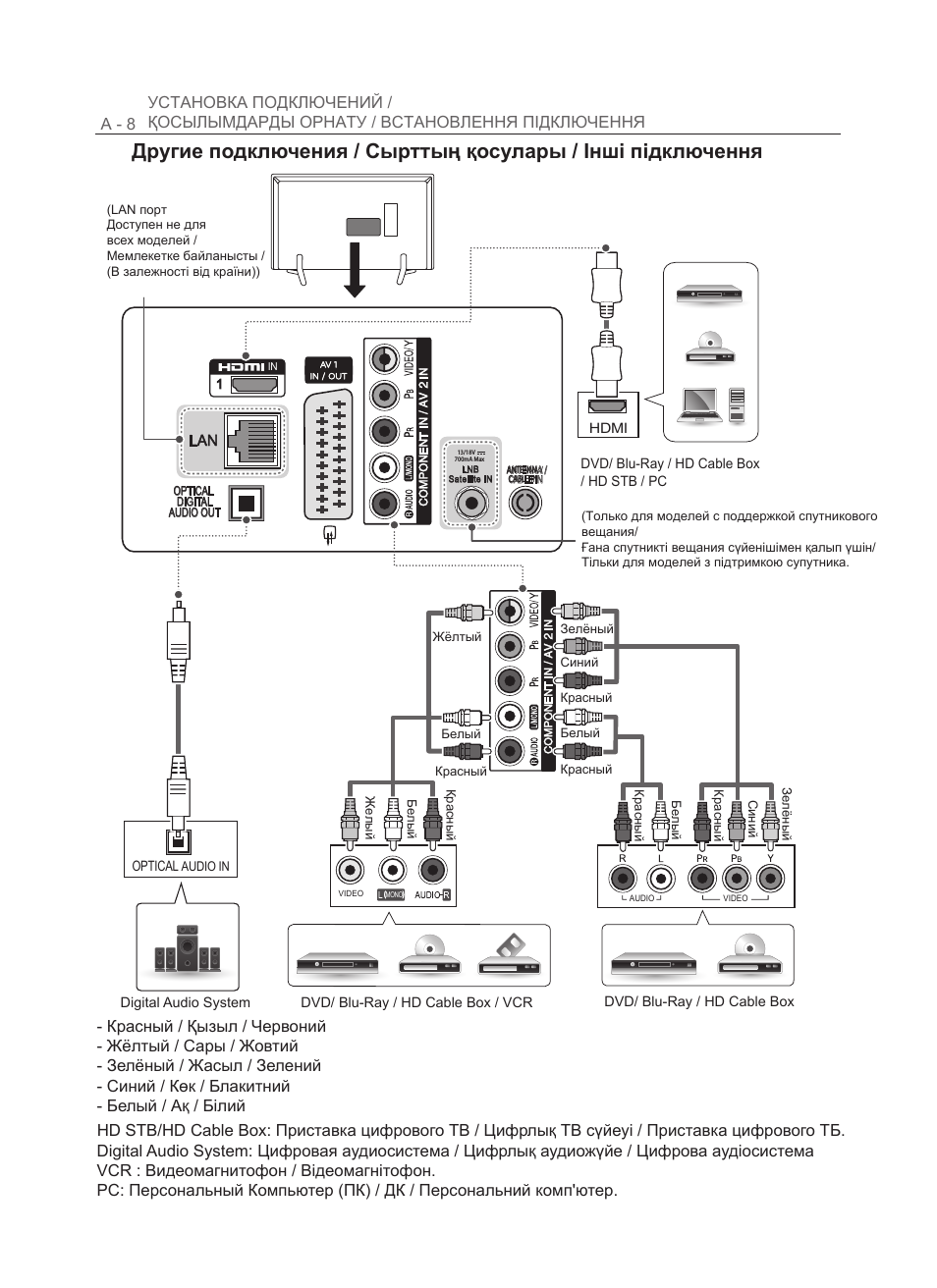

Другие подключения / Сырттың қосулары / Iнші підключення

DVD/ Blu-Ray / HD Cable Box

DVD/ Blu-Ray / HD Cable Box / VCR

MONO

(

)

Жёлтый

Красный

Белый

Желый

Красный

Белый

Зелёный

Синий

Красный

Красный

Белый

Зелёный

Синий

Красный

Красный

Белый

AUDIO

VIDEO

VIDEO

IN

OPTICAL

DIGITAL

AUDIO OUT

LNB

Satellite IN

13/18V

700mA Max

ANTENNA /

CABLE IN

OPTICAL

AUDIO IN

Digital Audio System

DVD/ Blu-Ray / HD Cable Box

/ HD STB / PC

HDMI

(LAN порт

Доступен не для

всех моделей /

Мемлекетке байланысты /

(В залежності від країни))

(Только для моделей с поддержкой спутникового

вещания/

Ғана спутникті вещания сүйенішімен қалып үшін/

Тільки для моделей з підтримкою супутника.

HD STB/HD Cable Box: Приставка цифрового ТВ / Цифрлық ТВ сүйеуі / Приставка цифрового ТБ.

Digital Audio System: Цифровая аудиосистема / Цифрлық аудиожүйе / Цифрова аудіосистема

VCR : Видеомагнитофон / Вiдеомагнiтофон.

PC: Персональный Компьютер (ПК) / ДК / Персональний комп’ютер.

— Красный / Қызыл / Червоний

— Жёлтый / Сары / Жовтий

— Зелёный / Жасыл / Зелений

— Синий / Көк / Блакитний

— Белый / Ақ / Бiлий

САМ модуль (Conditional Access Module — Модуль Условного Доступа)

или CI модуль

САМ модуль (Модуль умовного доступу) або CI модуль

САМ модульсы (Шартты рұқсат алудың модульсы) немесе CI модуль

Only LB56**, LB62** series

U

SB

IN

USB / HDD

Mobile phone

PCMCIA card

H/

P O

UT

IN

2 (

MH

L)

HDMI 2 port position

varies by model.

Headphone

*

*

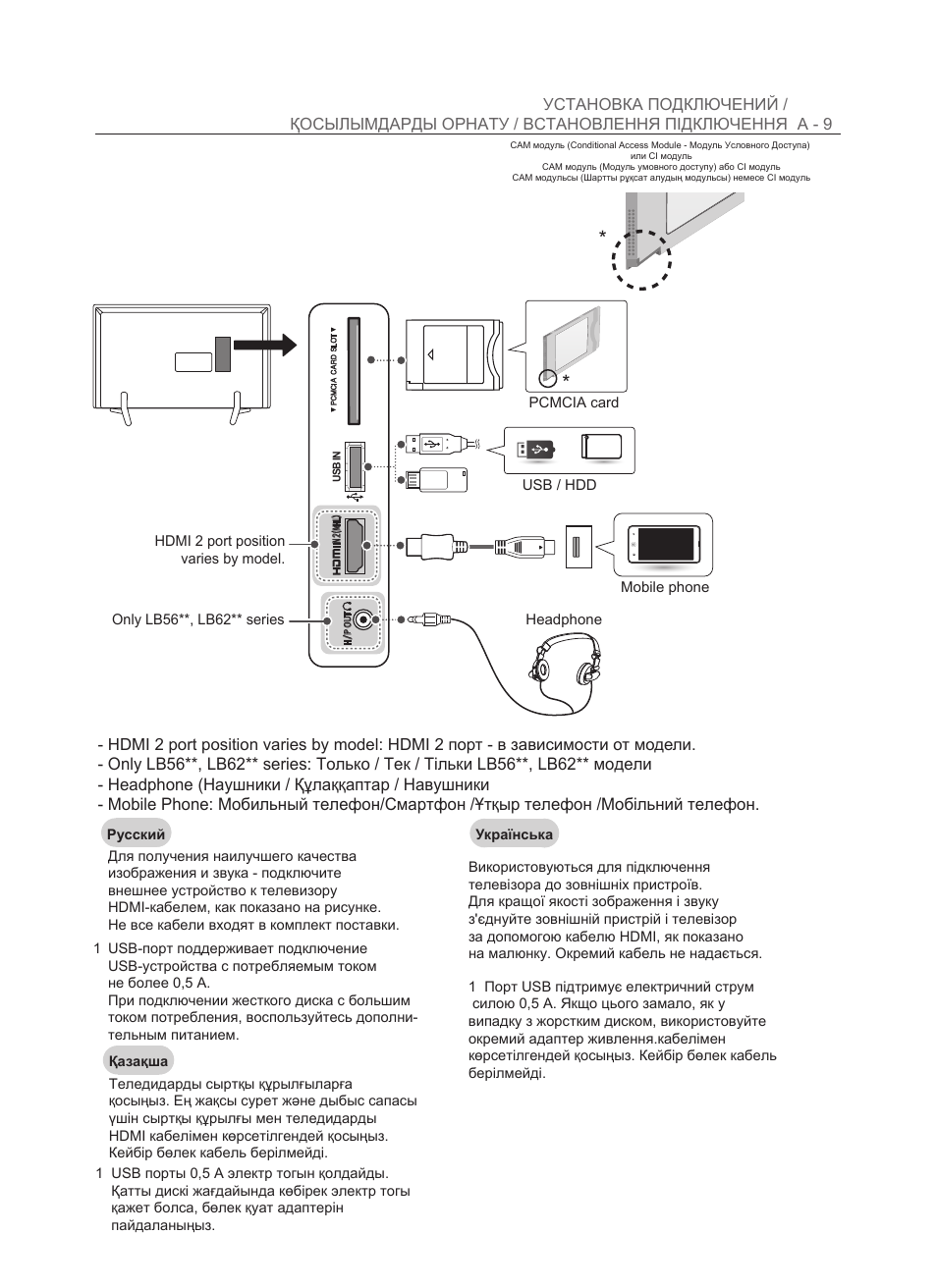

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

— HDMI 2 port position varies by model: HDMI 2 порт — в зависимости от модели.

— Only LB56**, LB62** series: Только / Тек / Тiльки LB56**, LB62** модели

— Headphone (Наушники / Құлаққаптар / Навушники

— Mobile Phone: Мобильный телефон/Cмартфон /Ұтқыр телефон /Мобільний телефон.

Для получения наилучшего качества

изображения и звука — подключите

внешнее устройство к телевизору

HDMI-кабелем, как показано на рисунке.

Не все кабели входят в комплект поставки.

Русский

1

USB-порт поддерживает подключение

USB-устройства с потребляемым током

не более 0,5 A.

При подключении жесткого диска с большим

током потребления, воспользуйтесь дополни-

тельным питанием.

Қазақша
Теледидарды сыртқы құрылғыларға

қосыңыз. Ең жақсы сурет жəне дыбыс сапасы

үшін сыртқы құрылғы мен теледидарды

HDMI кабелімен көрсетілгендей қосыңыз.

Кейбір бөлек кабель берілмейді.

1 USB порты 0,5 A электр тогын қолдайды.

Қатты дискі жағдайында көбірек электр тогы

қажет болса, бөлек қуат адаптерін

пайдаланыңыз.

Українська

Використовуються для підключення

телевізора до зовнішніх пристроїв.

Для кращої якості зображення і звуку

з’єднуйте зовнішній пристрій і телевізор

за допомогою кабелю HDMI, як показано

на малюнку. Окремий кабель не надається.

1 Порт USB підтримує електричний струм

силою 0,5 А. Якщо цього замало, як у

випадку з жорстким диском, використовуйте

окремий адаптер живлення.кабелімен

көрсетілгендей қосыңыз. Кейбір бөлек кабель

берілмейді.

А — 9

А — 10

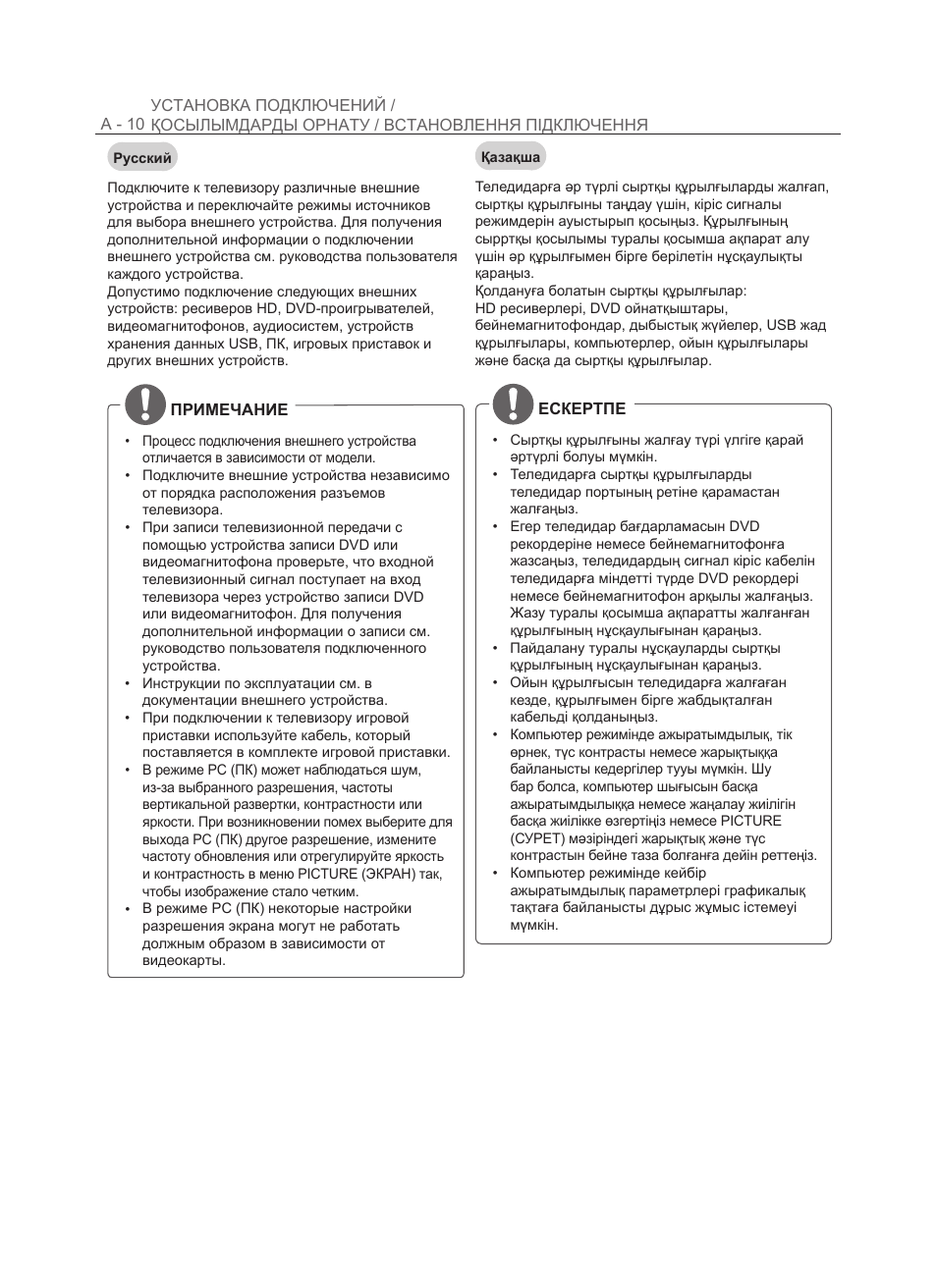

УСТАНОВКА ПОДКЛЮЧЕНИЙ /

ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

Русский

Подключите к телевизору различные внешние

устройства и переключайте режимы источников

для выбора внешнего устройства. Для получения

дополнительной информации о подключении

внешнего устройства см. руководства пользователя

каждого устройства.

Допустимо подключение следующих внешних

устройств: ресиверов HD, DVD-проигрывателей,

видеомагнитофонов, аудиосистем, устройств

хранения данных USB, ПК, игровых приставок и

других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства

отличается в зависимости от модели.

• Подключите внешние устройства независимо

от порядка расположения разъемов

телевизора.

• При записи телевизионной передачи с

помощью устройства записи DVD или

видеомагнитофона проверьте, что входной

телевизионный сигнал поступает на вход

телевизора через устройство записи DVD

или видеомагнитофон. Для получения

дополнительной информации о записи см.

руководство пользователя подключенного

устройства.

• Инструкции по эксплуатации см. в

документации внешнего устройства.

• При подключении к телевизору игровой

приставки используйте кабель, который

поставляется в комплекте игровой приставки.

• В режиме PC (ПК) может наблюдаться шум,

из-за выбранного разрешения, частоты

вертикальной развертки, контрастности или

яркости. При возникновении помех выберите для

выхода PC (ПК) другое разрешение, измените

частоту обновления или отрегулируйте яркость

и контрастность в меню PICTURE (ЭКРАН) так,

чтобы изображение стало четким.

• В режиме PC (ПК) некоторые настройки

разрешения экрана могут не работать

должным образом в зависимости от

видеокарты.

Қазақша

Теледидарға əр түрлі сыртқы құрылғыларды жалғап,

сыртқы құрылғыны таңдау үшін, кіріс сигналы

режимдерін ауыстырып қосыңыз. Құрылғының

сырртқы қосылымы туралы қосымша ақпарат алу

үшін əр құрылғымен бірге берілетін нұсқаулықты

қараңыз.

Қолдануға болатын сыртқы құрылғылар:

HD ресиверлері, DVD ойнатқыштары,

бейнемагнитофондар, дыбыстық жүйелер, USB жад

құрылғылары, компьютерлер, ойын құрылғылары

жəне басқа да сыртқы құрылғылар.

ЕСКЕРТПЕ

• Сыртқы құрылғыны жалғау түрі үлгіге қарай

əртүрлі болуы мүмкін.

• Теледидарға сыртқы құрылғыларды

теледидар портының ретіне қарамастан

жалғаңыз.

• Егер теледидар бағдарламасын DVD

рекордеріне немесе бейнемагнитофонға

жазсаңыз, теледидардың сигнал кіріс кабелін

теледидарға міндетті түрде DVD рекордері

немесе бейнемагнитофон арқылы жалғаңыз.

Жазу туралы қосымша ақпаратты жалғанған

құрылғының нұсқаулығынан қараңыз.

• Пайдалану туралы нұсқауларды сыртқы

құрылғының нұсқаулығынан қараңыз.

• Ойын құрылғысын теледидарға жалғаған

кезде, құрылғымен бірге жабдықталған

кабельді қолданыңыз.

• Компьютер режимінде ажыратымдылық, тік

өрнек, түс контрасты немесе жарықтыққа

байланысты кедергілер тууы мүмкін. Шу

бар болса, компьютер шығысын басқа

ажыратымдылыққа немесе жаңалау жиілігін

басқа жиілікке өзгертіңіз немесе PICTURE

(СУРЕТ) мəзіріндегі жарықтық жəне түс

контрастын бейне таза болғанға дейін реттеңіз.

• Компьютер режимінде кейбір

ажыратымдылық параметрлері графикалық

тақтаға байланысты дұрыс жұмыс істемеуі

мүмкін.

Нажмите на кнопку для помощи

Скачать

Картинка с сайта: emanuals.org

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА

УПРАВЛЕНИЯ ВНЕШНЕГО

УСТРОЙСТВА

Перед началом эксплуатации внимательно прочтите настоящее

руководство и сохраните его для будущего использования.

www.lg.com

Картинка с сайта: emanuals.org

2

2

КОДЫ КНОПОК

РУССКИЙ



РРР

• Этот компонент доступен не для всех моделей.







 

 





Канал +, Программа

00

Кнопка пульта ДУ 53 Список Кнопка пульта ДУ

+

01 Канал -, Программа — Кнопка пульта ДУ 5B Выйти Кнопка пульта ДУ

02 Громкость + Кнопка пульта ДУ 60 PIP(AD) Кнопка пульта ДУ

03 Громкость — Кнопка пульта ДУ 61 Синий Кнопка пульта ДУ

> (Кнопка со

06

стрелкой/ правая

Кнопка пульта ДУ 63 Желтый Кнопка пульта ДУ

кнопка)

< (Кнопка со

07

стрелкой/ левая

Кнопка пульта ДУ 71 Зеленый Кнопка пульта ДУ

кнопка)

08 Питание Кнопка пульта ДУ 72 Красный Кнопка пульта ДУ

Коэффициент/

09 Без звука Кнопка пульта ДУ 79

Кнопка пульта ДУ

Формат экрана

0B Ввод Кнопка пульта ДУ 91 Описание аудио Кнопка пульта ДУ

Руководство

0E СПЯЩИЙ РЕЖИМ Кнопка пульта ДУ 7A

Кнопка пульта ДУ

пользователя

Аналоговое ТВ/ ТВ/

Smart/ Главное

0F

Кнопка пульта ДУ 7C

Кнопка пульта ДУ

РАДИО

меню

* Клавиши с

10 — 19

Кнопка пульта ДУ 7E SIMPLINK Кнопка пульта ДУ

цифрами 0 — 9

Быстрый просмотр/

1A

Кнопка пульта ДУ 8E ►► (Вперед) Кнопка пульта ДУ

Архивные кадры

1E Избранный канал Кнопка пульта ДУ 8F ◄◄ (Назад) Кнопка пульта ДУ

20 Текст (Телетекст) Кнопка пульта ДУ AA Информация Кнопка пульта ДУ

T. Opt (Опция

21

Кнопка пульта ДУ AB Программа передач Кнопка пульта ДУ

телетекста)

►

28 Возврат (НАЗАД) Кнопка пульта ДУ B0

Кнопка пульта ДУ

(Воспроизведение)

AV (Аудио/ Видео)

ꕗ (Остановить/

30

Кнопка пульта ДУ B1

Кнопка пульта ДУ

режим

Список файлов)

ꕘ (Стоп-кадр/

Медленное

39 Субтитры Кнопка пульта ДУ BA

Кнопка пульта ДУ

воспроизведение/

Пауза)

Λ

(Кнопка со

40

стрелкой/ Курсор

Кнопка пульта ДУ BB Футбол Кнопка пульта ДУ

вверх)

V (Кнопка со

41

стрелкой/ Курсор

Кнопка пульта ДУ BD

ꔄ (ЗАПИСЬ)

Кнопка пульта ДУ

вниз)

42 Мои приложения Кнопка пульта ДУ DC 3D Кнопка пульта ДУ

43 Меню/ Настройки Кнопка пульта ДУ 99 Автонастройка Кнопка пульта ДУ

44 OK/Ввод Кнопка пульта ДУ 9F Приложение/ * Кнопка пульта ДУ

Q.Menu (Быстрое

45

Кнопка пульта ДУ 9B TV/PC Кнопка пульта ДУ

меню)

Список, — (Только

4C

Кнопка пульта ДУ

для ATSC)

* Kод кнопки 4C (0x4C) доступен на моделях ATSC/ISDB, использующих главный/вспомогательный

канал.

(Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки за исключением

Колумбии)

Картинка с сайта: emanuals.org

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

3

3



РРРРУССКИЙ



• Приведенное изображение может отличаться от изображения на вашем телевизоре.

Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления

(например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с

внешнего устройства.

Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.

* Следует помнить, что не все модели поддерживают этот тип подключения.

* Кабель в комплект поставки не входит.



Тип USB

(TV)

USB IN

(PC )

(PC )

• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе

PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не

является продуктом и не распространяется компанией LG.

• Его можно приобрести в магазине компьютерной техники, где продают компьютерные

комплектующие для IT-специалистов.



Тип разъема DE9 (9-контактный D-Sub)

• Требуется приобрести кабель RS-232C (тип разъема: DE9 D-Sub, 9-контактный, гнездовой-

гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в

руководстве пользователя.

(PC )

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

Интерфейс подключения может отличаться от интерфейса вашего телевизора.

Картинка с сайта: emanuals.org

4

4

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

Тип гнезда для телефона

РРР

• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к

телевизору, специальный тип которого указан в руководстве.

* Для других моделей устанавливайте соединение через порт USB.

* Интерфейс подключения может отличаться от интерфейса вашего телевизора.

(TV)

(PC

)

SERVICE ONLY

1

3

2

— или

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

1

3

2

 

Конфигурации с 3 проводами (нестандартный

кабель)

1

5



 TV

RXD

2 2

TXD

TXD

3 1

RXD

6

9

GND

5 3

GND

RS-232C



(Последовательный порт)

RXD

3 2

TXD

TXD

2 1

RXD

GND

5 3

GND

 Телефон



Для установки идентификатора см.  на стр.6

1. Для доступа к главному меню нажмите кнопку .

2. С помощью кнопок навигации перейдите к элементу или

 и нажмите .

3. С помощью кнопок навигации перейдите к элементу  и нажмите .

4. Перейдите влево или вправо для установки идентификатора, а затем выберите .

Значения могут быть в диапазоне от 1 до 99.

5. После завершения нажмите .

* (в зависимости от модели)

Картинка с сайта: emanuals.org

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

5

5



РРРРУССКИЙ

• Скорость передачи: 9600 бит/сек (UART)

• Cтоповый бит: 1 бит

• Разрядность: 8 бит

• Код обмена данными: код ASCII

• Четность: нет

• Используйте кросс-кабель (реверсивный).









 



 







01. Мощность*

k a от 00 до 01 15. Баланс k t от 00 до 64

16. Цветовая

02. Формат экрана k c (стр.7)

x u от 00 до 64

температура

17. ISM Method

03. Screen Mute

(Метод ISM) (только

(Выключение

k d (стр.7)

j p (стр.8)

плазменные

экрана)

телевизоры)

04. Volume Mute

k e от 00 до 01 18. Эквалайзер j v (стр.8)

(Выключение звука)

05. Volume Control

19. Экономия

(Управление

k f от 00 до 64

j q от 00 до 05

энергии

громкостью)

20. Tune Command

06. Контрастность k g от 00 до 64

(Команда

m a (стр.9)

настройки канала)

21. Канал

m b от 00 до 01

(Программа)

07. Яркость k h от 00 до 64

Добавить/Удалить

(Пропустить)

08. Цветность k i от 00 до 64 22. Key (Клавиша) m c Коды кнопок

23. Control Backlight

m g от 00 до 64

(Подсветка),

09. Оттенки k j от 00 до 64

Control Panel Light

(Подсветка панели

управления)

24. Input select

x b (стр.11)

10. Чёткость k k от 00 до 32

(Выбор входа)

(Основной)

11. OSD Select

25. 3D (только

x t (стр.11)

(Выбор экранного

k l от 00 до 01

для моделей с

меню)

поддержкой 3D)

12. Remote

26. Extended 3D

x v (стр.11)

Control Lock Mode

(Расширенный

(Блокировка

k m от 00 до 01

3D-режим) (только

дистанционного

для моделей с

управления)

поддержкой 3D)

27. Auto Configure

j u (стр.12)

13. Treble (Высокие

(Автоматическая

k r от 00 до 64

частоты)

настройка)

(Command: j u)

14. Bass (Низкие

k s от 00 до 64

частоты)

* Примечание: При воспроизведении и записи медиаданных все команды, кроме Питание (ka) и Ключ

(mc) не выполняются и обрабатываются как NG.

По кабелю RS232C телевизор может передавать команду «ka command» в выключенном и

включенном состоянии. При использовании преобразователя USB на последовательный

порт управление командами доступно только при включенном телевизоре.

Картинка с сайта: emanuals.org

6

6

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ



РРР



[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Первая команда для управления телевизором. (j, k, m или x)

[Command 2] : Вторая команда для управления телевизором.

[Set ID] : Можно установить значение меню [Set ID] для выбора нужного идентификатора

монитора в меню параметров.

Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора

монитора для меню [Set ID] равно «0», все подключенные мониторы будут доступны.

* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в

шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема.

[DATA] : Передача данных команды (в шестнадцатеричном коде). Передайте данные «FF» для

чтения состояния команды.

[Cr] : Возврат кабельной трансляции — код ASCII ‘0x0D’

[ ] : Пробел – код ASCII ‘0x20’



[Command2][ ][Set ID][ ][OK][Data][x]

* Устройство передает ACK (подтверждение) в таком формате при получении нормальных данных.

В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние.

Если данные находятся в режиме записи, данные будут возвращены на компьютер.



[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает ACK (подтверждение) в таком формате при получении неправильных данных

от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

b

* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей

пересчета.

* Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для

выбора номера канала.

00 : Шаг 0 32 : Шаг 50 (Set ID 50) FE : Шаг 254

01 : Шаг 1 (Set ID 1) 33 : Шаг 51 (Set ID 51) FF : Шаг 255

… … …

0A : Шаг 10 (Set ID 10) 63 : Шаг 99 (Set ID 99) 01 00 : Шаг 256

… … …

0F : Шаг 15 (Set ID 15) C7 : Шаг 199 27 0E : Шаг 9998

10 : Шаг 16 (Set ID 16) C8 : Шаг 200 27 0F : Шаг 9999

… … …

Картинка с сайта: emanuals.org

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

7

7

* Работа команд может отличаться в зависимости от модели или сигнала.

01. Мощность (Command: k a)

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

РРРРУССКИЙ

► Управление *включением и выключением

телевизора.

* При выключении только видео на телевизоре

будет отображаться только экранное меню. Но

Transmission[k][a][ ][Set ID][ ][Data][Cr]

при выключении экрана на телевизоре не будет

Data 00: Выключение

01 : *Включение питания

отображаться даже экранное меню.

питания

04. Volume Mute (Выключение звука) (Command:

k e)

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► Включение/выключение звука.

► Для отображения состояния телевизора:

Включать/выключать звук можно также с

включен или *выключен

помощью кнопки MUTE на пульте ДУ.

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Также, если другие функции передают данные

Data 00: Функция выключения звука включена

«FF» на основе этого формата, полученные

(звук выключен)

данные представляют состояние каждой

01: Функция выключения звука выключена

функции.

(звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

02. Формат экрана (Command: k c)

(Основной формат изображения экрана)

05. Volume Control (Управление громкостью)

► Выбор формата экрана (Основной формат

(Command: k f)

экрана)

► Настройка громкости.

Кроме того, можно настроить формат экрана

Настроить громкость можно также с помощью

с помощью пункта «Формат экрана» в меню

кнопок громкости на пульте дистанционного

Q.MENU или в меню PICTURE.

управления.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data 01: Стандартный экран

07: 14:9

Data мин. 00 до макс.: 64

(4:3)

(Европа, Колумбия, Средний

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

02: Широкий экран

Восток, Азия — кроме Южной Кореи

(16:9)

и Японии)

04: Увеличение

09: *Исходный

06. Контрастность (Command: k g)

05: Увеличение 2

0B: Во весь экран

► Настройка контрастности экрана.

(только для Латинской

(Европа, Колумбия, Средний

Контрастность также можно настроить с

Америки, кроме

Восток, Азия — кроме Южной

помощью меню PICTURE.

Колумбии)

Кореи и Японии)

06: Автоматический/

от 10 до 1F: Масштабирование

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Исходный

от 1 до 16

Data мин. 00 до макс.: 64

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете

соотношение сторон формата экрана 16:9

07. Яркость (Command: k h)

или 4:3.

► Настройка яркости экрана.

* В режиме DTV/HDMI/Компонент (режим

Яркость также можно настроить с помощью

высокого разрешения) доступен режим

меню PICTURE.

«Исходный».

* Работа полноэкранного режима может

Transmission [k][h][ ][Set ID][ ][Data][Cr]

отличаться в зависимости от модели и

Data мин. 00 до макс.: 64

поддержки стандарта полного цифр. ТВ или

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

частичного аналог. ТВ, AV.

03. Screen Mute (Выключение экрана)

08. Цветность (Command: k i)

(Command: k d)

► Настройка цветов экрана.

► Включение/выключение экрана.

Настроить цвета можно также с помощью меню

Transmission [k][d][ ][Set ID][ ][Data][Cr]

настройки изображения PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data 00: Функция отключения экрана выключена

(есть изображение)

функция выключения видео выключена

01: Функция выключения экрана включена

(нет изображения)

10: Функция выключения видео включена

Картинка с сайта: emanuals.org

8

8

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Data мин. 00 до макс.: 64

* (в зависимости от модели)

РУССКИЙ

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

РРР

14. Bass (Низкие частоты) (Command: k s)

09. Оттенки (Command: k j)

► Настройка низких частот.

► Настройка оттенков экрана.

Низкие частоты также можно настроить в меню

Оттенки также можно настроить с помощью

ЗВУК.

меню PICTURE.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Data Красный: 00 до Зеленый: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

* (в зависимости от модели)

10. Чёткость (Command: k k)

15. Баланс (Command: k t)

► Настройка четкости экрана.

► Настройка баланса.

Четкость также можно настроить с помощью

Баланс также можно настроить с помощью

меню PICTURE.

меню AUDIO.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 32

Data мин. 00 до макс.: 64

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Выбор экранного меню)

16. Цветовая температура (Command: x u)

(Command: k l)

► Настройка цветовой температуры. Цветовую

► Дистанционное включение или отключение

температуру также можно настроить с

экранного меню.

помощью меню PICTURE.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню

01: Экранное меню

Data мин. 00 до макс.: 64

отключено

включено

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Метод ISM) (Command: j p)

12. Remote control lock mode (Блокировка

(только для плазменных телевизоров)

дистанционного управления) (Command: k

► Управление методом ISM. Также настроить

m)

метод ISM можно в меню OPTION.

► Блокировка пульта дистанционного управления

Transmission [j][p][ ][Set ID][ ][Data][Cr]

и кнопок на передней панели телевизора.

Data мин.: 02: Орбитер

Transmission [k][m][ ][Set ID][ ][Data][Cr]

08: Нормальный

Data 00: Снятие

01: Включение

20: Color Wash

блокировки

блокировки

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

18. Эквалайзер (Command: j v)

* Если пульт ДУ не используется, работайте в

► Установка настроек эквалайзера.

этом режиме.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

При включении/отключении основного питания

MSB

LSB

(через 20-30 секунд) блокировка внешнего

0 0 0 0 0 0 0 0

источника управления отключается.

* В режиме ожидания (питание отключается

таймером или командами «ka», «mc»), и при

включенной блокировке кнопок телевизор не

Частота Данные

включится нажатием кнопки включения на ИК-

пульте или кнопки на корпусе телевизора.

7 6 5

Частота

4 3 2 1 0 Шаг

13. Treble (Высокие частоты) (Command: k r)

1-ая

0

0 0 0

0 0 0 0 0

полоса

(десятеричный)

► Настройка высоких частот.

Высокие частоты также можно настроить в

2-ая

1

0 0 1

0 0 0 0 1

полоса

(десятеричный)

меню ЗВУК.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

3-ая

0 1 0

… … … … … …

полоса

Data мин. 00 до макс.: 64

4-ая

19

0 1 1

1 0 0 1 1

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

полоса

(десятеричный)

Картинка с сайта: emanuals.org

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

9

9

Set ID = All = 00

5-ая

20

1 0 0

1 0 1 0 0

полоса

(десятеричный)

Data 00 & 01 = Данные канала 10 = 00 0a

Data 02 = Аналоговое антенна ТВ = 00

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

РРРРУССКИЙ

Результат = 

* В зависимости от модели, можно настраивать,

2. Настройка на цифровой канал наземного

если для режима звука выбрано значение

стандартна вещания (DVB-T) 01.

настраиваемого эквалайзера.

Set ID = All = 00

19. Экономия энергии (Command: j q)

Data 00 & 01 = Данные канала 1 = 00 01

► Снижение энергопотребления телевизора.

Data 02 = Цифровое антенна ТВ = 10

Можно также настроить параметр «Экономия

Результат = 

энергии» в меню PICTURE.

3. Настройка на спутниковый канал вещания

Transmission [j][q][ ][Set ID][ ][Data][Cr]

(DVB-S) 1000.

Set ID = All = 00

Данные

Data 00 & 01 = Данные канала 1000 = 03 E8

00: Выкл.

Data 02 = Цифровое спутниковое ТВ = 40

01: Минимальное

Результат = 

02: Среднее

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

03: Максимальное

04: Авто (для ЖК-телевизора / LED-телевизора)/

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

Интеллектуальный сенсор (для телевизоров

• Для стран Южной Кореи, Северной и

с плазменной панелью)

Латинской Америки, кроме Колумбии

05: Отключение экрана

► Настройка канала на указанные далее

* (в зависимости от модели)

физические, главные или вспомогательные

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

20. Tune Command (Команда настройки канала)

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

(Command: m a)

Цифровые каналы имеют физический, главный и

* Работа команды может отличаться в зависимости

второстепенный номер канала. Физический номер

от модели или сигнала.

является фактическим номером цифрового канала,

• Для стран Европы, Среднего Востока,

главный номер — это номер для сопоставления

Колумбии, Азии кроме Южной Кореи и Японии

канала, второстепенный — подканал. Так как

► Настройка канала на нужный физический номер.

тюнер ATSC автоматически сопоставляет канал с

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

главным/второстепенным номером, физический

[Data 01][ ][Data 02][Cr]

номер при отправке команды в цифровом формате

не требуется.

* Аналоговое антенна/Кабельное

* Аналоговое антенна/Кабельное

[Data 00][Data 01] Данные канала

Data 00 : Физический номер канала

Data 00 : Старший байт номера канала

— Антенна(АTV): 02~45 (десятеричный код: 2 ~

Data 01 : Младший байт номера канала

69)

— 00 00 ~ 00 C7 (десятеричный код: 0 ~ 199)

— Кабельное(CATV): 01, 0E~7D (десятеричный

Data 02: Источник входа (Аналоговый)

код: 1, 14~125)

— 00: Антенна ТВ (ATV)

[Data 01 ~ 04]: Главный/вспомогательный номер

— 80: Кабельное ТВ (CATV)

канала

* Цифровое антенна/Кабельное/Спутник

Data 01 и 02: xx (не имеет значения)

Data 03 и 04: xx (не имеет значения)

[Data 00][Data 01]: Данные канала

Data 05:Источник входа (аналоговый)

Data 00: Старший байт номера канала

— 00: Антенна ТВ (Аналог. ТВ)

Data 01: Младший байт номера канала

— 01: Кабельное ТВ (CATV)

— 00 00 ~ 27 0F (десятеричный код: 0 ~ 9999)

* Цифровая антенна/Кабельное

Data 02: Источник входа (Цифровой)

— 10: Антенна ТВ (DTV)

Data 00: xx (не имеет значения)

— 20: Антенна радиовещание (Радио)

[Data 01][Data 02]: Главный номер канала

— 40: Спутниковое ТВ (SDTV)

Data 01: Старший байт номера канала

— 50: Спутниковое радио (S-радио)

Data 02: Младший байт номера канала

— 90: Кабельное ТВ (CADTV)

— 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

— a0: Радио (кабельное) (CA-радио)

[Data 03][Data 04]: Вспомогательный номер канала

Data 03: Старший байт номера канала

* Примеры команд настройки канала:

Data 04: Младший байт номера канала

1. Настройка на аналоговый канал наземного

Data 05: Источник входа (Цифровой)

стандарта вещания (PAL) 10.

— 02: Антенна ТВ (DTV) – Использовать зический

номер канала

— 06: Кабельное ТВ (CADTV) – Использовать

Картинка с сайта: emanuals.org

10

10

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

физический номер канала

Data 05 = Цифровое антенна ТВ = 02

— 22: Антенна ТВ (DTV) – Не использовать

Общее = 

РУССКИЙ

физический номер канала

РРР

— 26: Кабельное ТВ (CADTV) – Не использовать

2. Настройка на канал BS (ISDB-BS) 30.

физический номер канала

Set ID = All = 00

— 46: Кабельное ТВ (CADTV) – Использовать только

Data 00 = Физ. номер не известен = 00

главный номер канала (канал с одинарной

Data 01 & 02 = Главный 30 = 00 1E

нумерацией)

Data 03 & 04 = Не имеет значения = 00 00

Для информации о каждом главном и вспомогательном

Data 05 =

Цифровое ТВ BS = 07

канале доступно два байта, но обычно младший байт

Общее = 

используется отдельно

(старший байт равен 0).

* Примеры команд настройки канала:

* Данная функция отличается в зависимости от

1. Настройка на аналоговый кабельный канал (NTSC)

модели.

35.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

Set ID = All = 00

[Data 02][Data 03][Data 04][Data 05]

Data 00 = Данные канала 35 = 23

Data 01 & 02 = Без главного = 00 00

[x][a][ ][Set ID][ ][NG][Data 00][x]

Data 03 & 04 = Без вспомогательного = 00 00

Data 05 = Аналоговое кабельное ТВ = 01

21. Канал (Программа) Добавить/

Общее = 

Удалить(Пропустить) (Command: m b)

2. Настройка на цифровой канал наземного стандарта

► Для пропуска текущего канала (программы) в

вещания (ATSC) 30-3.

следующий раз.

Set ID = All = 00

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 = Физ. номер не известен = 00

Data 01 & 02 = Главный 30 = 00 1E

Data 00: Удалить (ATSC,ISDB)/

01:

Data 03 & 04 = Вспомогательный 3 = 00 03

Пропустить(DVB)

Добавить

Data 05 = Цифровое антенна ТВ = 22

Общее = 

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

* Установка статуса сохраненного канала на

[Data 02][Data 03][Data 04][Data 05]

значение del (ATSC, ISDB)/skip(DVB) (удалить

[x][a][ ][Set ID][ ][NG][Data 00][x]

(ATSC, ISDB)/пропустить(DVB)) или add

• Модели для Японии

(добавить).

► Настройка канала на указанные далее физические,

22. Key (Клавиша) (Command: m c)

главные или вспомогательные номера.

► Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

Transmission [m][c][ ][Set ID][ ][Data][Cr]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровая антенна/Спутник

Данные Код клавиши — p.2.

Data 00: xx (не имеет значения)

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

23. Control Backlight (Подсветка) (Command: m

Data 02: Младший байт номера канала

g)

— 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

[Data 03][Data 04]: Вспомогательный/дополнительный

• Для ЖК-телевизора / LED-телевизора

номер канала

► Управление подсветкой.

(не имеет значения для

Transmission [m][g][ ][Set ID][ ][Data][Cr]

спутникового сигнала)

Data 03: Старший байт номера канала

Data мин. 00 до макс.: 64

Data 04: Младший байт номера канала

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Data 05: Источник входа (цифровой/спутниковый для

Японии)

• Для плазменных телевизоров

— 02: антенна ТВ (DTV)

► Для управления подсветкой панели

— 07: BS (спутниковое вещание)

управления.

— 08: CS1 (спутниковая связь 1)

Transmission [m][g][ ][Set ID][ ][Data][Cr]

— 09: CS2 (спутниковая связь 2)

* Примеры команд настройки канала:

Data мин. 00 до макс.: 64

1

Настройка на цифровой канал наземного стандарта

вещания (ISDB-T) 17-1

.

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Set ID = All = 00

Data 00 = Физ. номер не известен = 00

Data 01 & 02 = Главный 17 = 00 11

Data 03 & 04 = Вспомогательный/дополнительный =

00 01

Картинка с сайта: emanuals.org

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

11

11

24. Input select (Выбор входа) (Command: x b)

00 O O O

(Входной сигнал основного изображения)

01 X X X

► Выбор источника входного сигнала телевизора.

РРРРУССКИЙ

02 X X X

Transmission [x][b][ ][Set ID][ ][Data][Cr]

03 X O O

Данные

00: Цифр. ТВ

01: CADTV

X: не имеет значения

02: Цифровое

10: Аналог.ТВ

спутниковое ТВ

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

ISDB-BS (Япония)

[Data03][x]

03: ISDB-CS1 (Япония)

04: ISDB-CS2 (Япония)

[t][ ][Set ID][ ][NG][Data00][x]

11: CATV

20 : AV или AV1 21: AV2

26. Extended 3D (Расширенный 3D-режим)

40: Компонентный1

41: Компонентный2

(Command: x v) (только для моделей с

60: RGB

поддержкой 3D)

90: HDMI1

91: HDMI2

(в зависимости от модели)

92: HDMI3

93: HDMI4

► Смена 3D-режима на телевизоре.

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

* Данная функция зависит от модели и стандарта

[Data 01][Cr]

сигнала.

[Data 00] 3D-опция

25. 3D (Command: x t) (только для моделей с

00: Коррекция 3D картинки

поддержкой 3D)

01: Глубина 3D (3D-режим только для

(В зависимости от модели)

настройки вручную)

► Чтобы изменить на 3D-режим на телевизоре.

02: Точка обзора 3D

06: Цветокоррекция 3D

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

07: Масштабирование 3D-звука

[ ][Data 02][ ][Data 03][Cr]

08: Обычный вид изображения

* (в зависимости от модели)

09: 3D-режим (Жанр)

Data Структура

[Data 01] Для каждой 3D-опции, определяемой

[Data 00] 00: 3D Вкл.

параметром [Data 00].

01: 3D Выкл.

1) Если для [Data 00] задано значение 00

02: 3D в 2D

00: Справа налево

03: 2D в 3D

01: Слева направо

[Data 01] 00: Вертикальная стереопара

01: Горизонтальная стереопара

2) Если для [Data 00] задано значение 01, 02

02: В шахматном порядке

Data Мин.: 0 — Макс.: 14 (*передача в

03: Последовательные кадры

шестнадцатеричном коде)

04: Чередование столбцов

Диапазон значения данных (от 0 до 20)

05: Чередование рядов

преобразует диапазон Точки зрения (от -10 до +10)

[Data 02] 00: Справа налево

автоматически (в зависимости от модели)

01: Слева направо

* Данная опция работает только при ручной

[Data 03] 3D-эффект (Глубина 3D): мин.: 00 —

настройке 3D-режима (Жанр).

макс.: 14

3) Если для [Data 00] задано значение 06, 07

(*передача в шестнадцатеричном коде)

00: Выкл.

* Функции [Данные 02], [Данные 03] зависят от

01: Вкл.

модели и сигнала.

4) Если для [Data 00] задано значение 08

* Если для [Data 00] задано значение 00 (3D

00: Возврат в 3D-видео из 3D-видео,

Вкл.), [Data 03] не имеет значения.

конвертированного из 2D в 2D

01: Преобразование 3D-видео в

* Если для [Data 00] задано значение 01 (3D

2D-видео, кроме видеозаписей,

Выкл.) или 02 (3D в 2D), [Data 01], [Data 02] и

конвертированных из 2D в 3D

[Data 03] не имеют значения.

* Если условия преобразования не соблюдены,

* Если для [Data 00] задано значение 03(2D на

команда рассматривается как NG.

3D), [Data 01] и [Data 02] не имеют значений.

5) Если для [Data 00] задано значение 09

* Если для [Data 00] задано значение 00 (3D Вкл.)

00: Стандартный

01: Спорт

или 03 (2D в 3D), [Data 03] работает только при

02: Кино

03: Экстремально

ручной настройке 3D-режима (Жанр).

04: Вручную

05: Авто

* Параметры 3D шаблонов ([Data 01])

могут быть недоступны в зависимости от

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

широковещательного-/видеосигнала.

[v][ ][Set ID][ ][NG][Data00][x]

[Data 00] [Data 01] [Data 02] [Data 03]

Картинка с сайта: emanuals.org

12

12

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

27. Auto Configure (Автоматическая настройка)

РРР

(Command: j u)

(в зависимости от модели)

► Автоматическая настройка положения картинки

и минимизация дрожания изображения. Эта

функция работает в следующем режиме: RGB

(PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Данные 01: Запуск Автонастройки

Ack [u][ ][Set ID][ ][OK/NG][Data][x]
