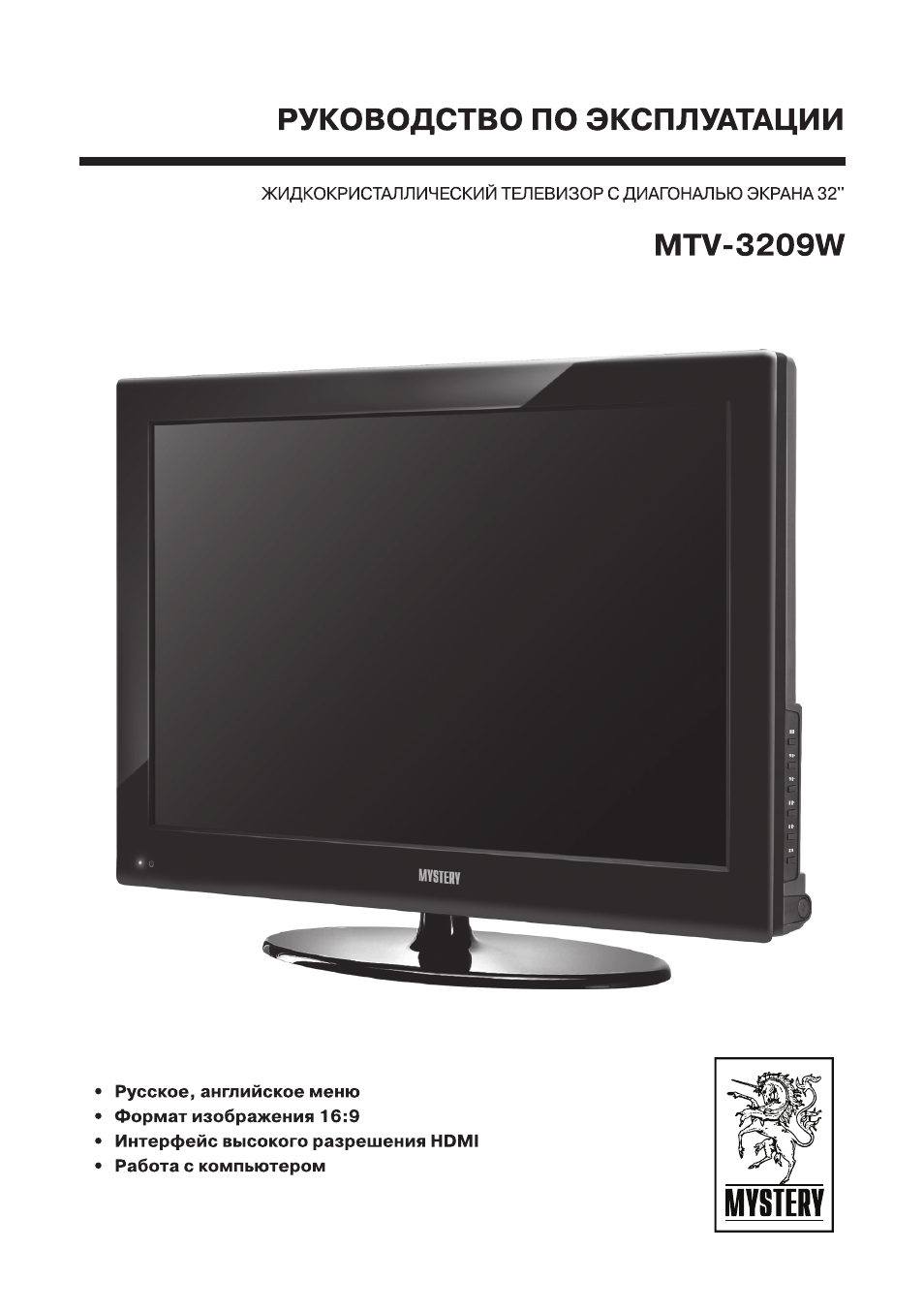

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ТЕЛЕВИЗОР С ДИАГОНАЛЬЮ ЭКРАНА 32″

MTV-3209W

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

Русское, английское меню

Формат изображения 16:9

Интерфейс высокого разрешения HOMI
Работа с компьютером

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

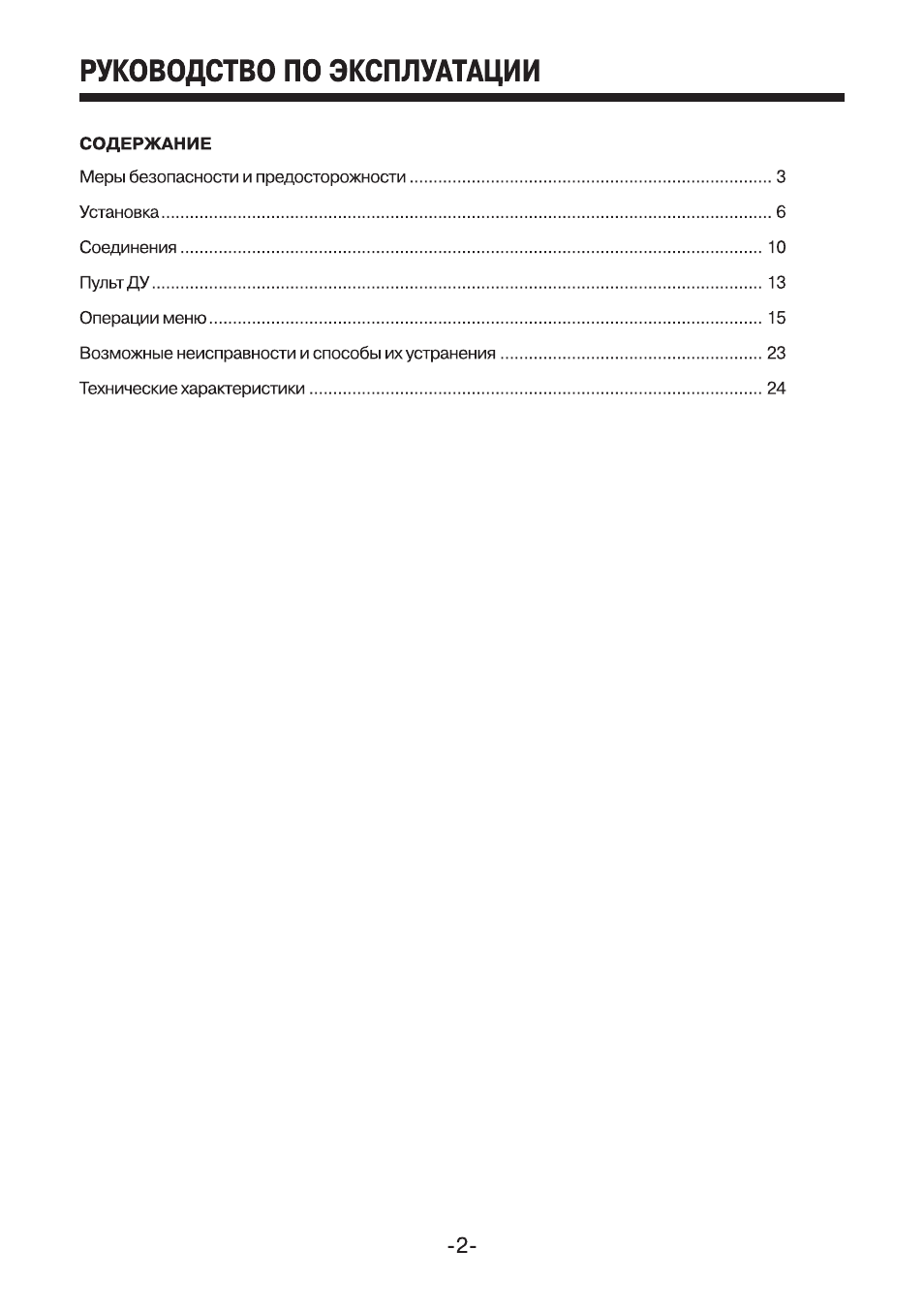

СОДЕРЖАНИЕ

Меры безопасности и предосторожности…………………………………………………………….. 3

Установка……………………………………………………………………………………………………………. 6

Соединения………………………………………………………………………………………………………. 10

Пульт ДУ…………………………………………………………………………………………………………… 13

Операции меню…………………………………………………………………………………………………. 15

Возможные неисправности и способы их устранения…………………………………………. 23

Технические характеристики……………………………………………………………………………….24

—

2

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

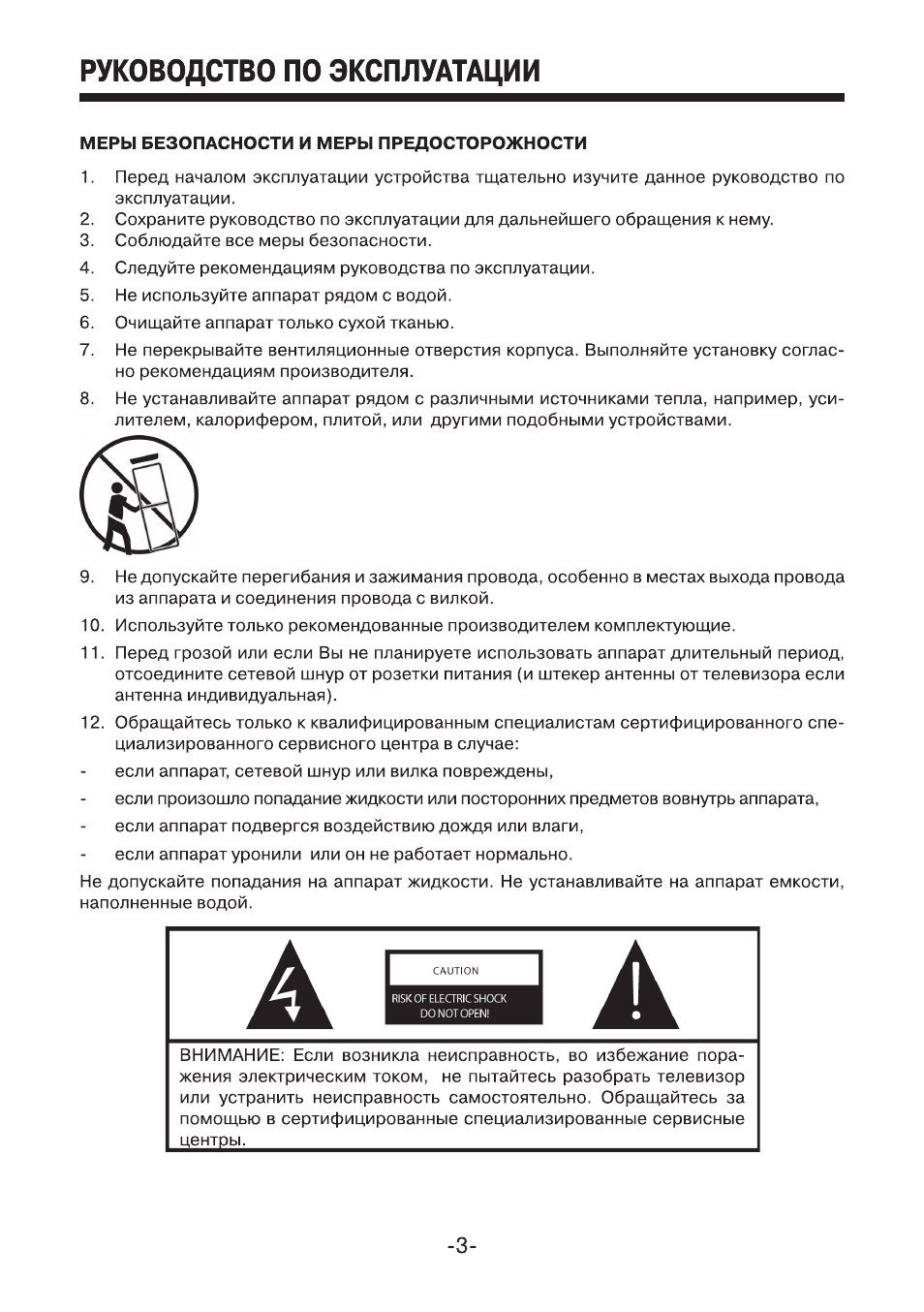

МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Перед началом эксплуатации устройства тщательно изучите данное руководство по

эксплуатации.

2. Сохраните руководство по эксплуатации для дальнейшего обращения к нему.
3. Соблюдайте все меры безопасности.

4. Следуйте рекомендациям руководства по эксплуатации.

5. Не используйте аппарат рядом с водой.

6. Очищайте аппарат только сухой тканью.

7. Не перекрывайте вентиляционные отверстия корпуса. Выполняйте установку соглас­

но рекомендациям производителя.

8. Не устанавливайте аппарат рядом с различными источниками тепла, например, уси­

лителем, калорифером, плитой, или другими подобными устройствами.

9.

Не допускайте перегибания и зажимания провода, особенно в местах выхода провода

из аппарата и соединения провода с вилкой.

10. Используйте только рекомендованные производителем комплектующие.

11. Перед грозой или если Вы не планируете использовать аппарат длительный период,

отсоедините сетевой шнур от розетки питания (и штекер антенны от телевизора если
антенна индивидуальная).

12. Обращайтесь только к квалифицированным специалистам сертифицированного спе­

циализированного сервисного центра в случае:

если аппарат, сетевой шнур или вилка повреждены,

если произошло попадание жидкости или посторонних предметов вовнутрь аппарата,

если аппарат подвергся воздействию дождя или влаги,

если аппарат уронили или он не работает нормально.

Не допускайте попадания на аппарат жидкости. Не устанавливайте на аппарат емкости,
наполненные водой.

А

RISK OF ELECTRIC SHOCK

DO NOT OPEN!

A

ВНИМАНИЕ: Если возникла неисправность, во избежание пора­

жения электрическим током, не пытайтесь разобрать телевизор

или устранить неисправность самостоятельно. Обращайтесь за
помощью в сертифицированные специализированные сервисные

—

3

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

А

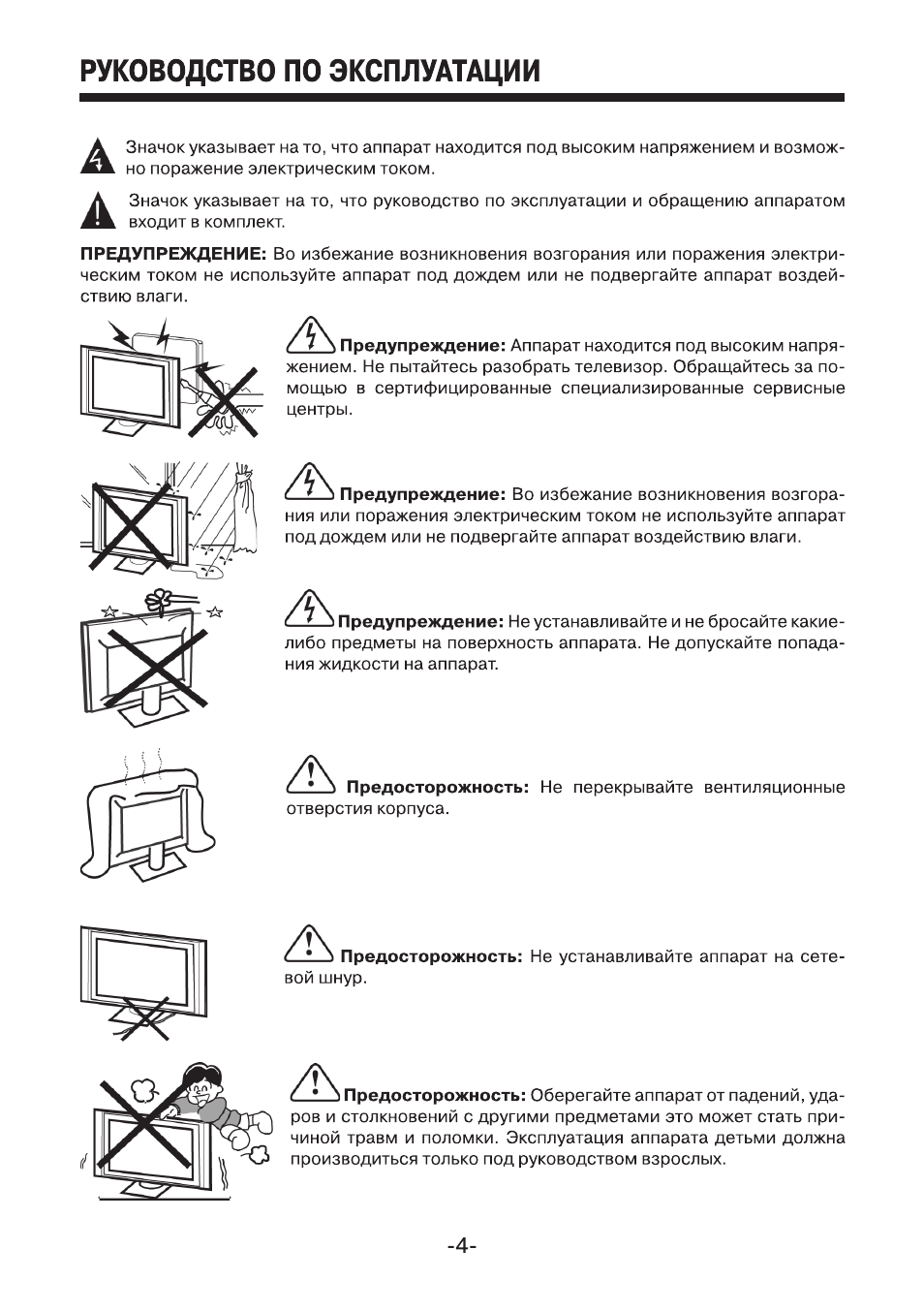

Значок указывает на то, что аппарат находится под высоким напряжением и возмож­

но поражение электрическим током.

А

Значок указывает на то, что руководство по эксплуатации и обращению аппаратом

входит в комплект.

ПРЕДУПРЕЖДЕНИЕ; Во избежание возникновения возгорания или поражения электри­

ческим током не используйте аппарат под дождем или не подвергайте аппарат воздей­
ствию влаги.

ж,

I Предупреждение: Аппарат находится под высоким напря­

жением. Не пытайтесь разобрать телевизор. Обращайтесь за по­

мощью в сертифицированные специализированные сервисные
центры.

» Предупреждение: Во избежание возникновения возгора­

ния или поражения электрическим током не используйте аппарат
под дождем или не подвергайте аппарат воздействию влаги.

ж,

> Предупреждение: Не устанавливайте и не бросайте какие-

либо предметы на поверхность аппарата. Не допускайте попада­

ния жидкости на аппарат.

Предосторожность: Не перекрывайте вентиляционные

отверстия корпуса.

с * > Предосторожность: Не устанавливайте аппарат на сете­

вой шнур.

с * > Предосторожность: Оберегайте аппарат от падений, уда­

ров и столкновений с другими предметами это может стать при­

чиной травм и поломки. Эксплуатация аппарата детьми должна

производиться только под руководством взрослых.

—

4

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

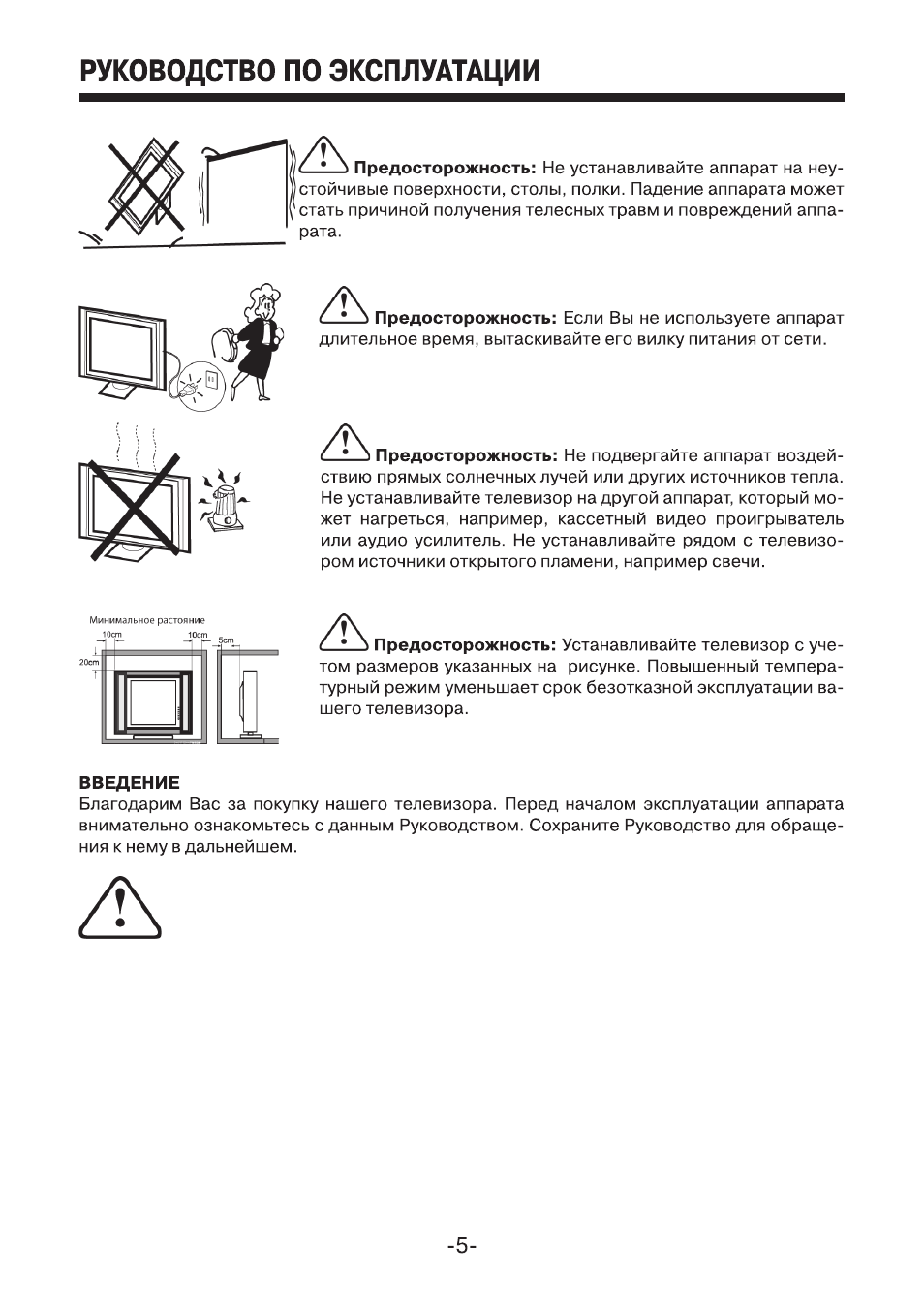

С—¿—3 Предосторожность: Не устанавливайте аппарат на неу­

стойчивые поверхности, столы, полки. Падение аппарата может
стать причиной получения телесных травм и повреждений аппа­

рата.

А,

I Предосторожность: Если Вы не используете аппарат

длительное время, вытаскивайте его вилку питания от сети.

А,

I Предосторожность: Не подвергайте аппарат воздей­

ствию прямых солнечных лучей или других источников тепла.

Не устанавливайте телевизор на другой аппарат, который мо­

жет нагреться, например, кассетный видео проигрыватель

или аудио усилитель. Не устанавливайте рядом с телевизо­
ром источники открытого пламени, например свечи.

Минимальное растояние

Юст

А,

I Предосторожность: Устанавливайте телевизор с уче­

том размеров указанных на рисунке. Повышенный темпера­
турный режим уменьшает срок безотказной зксплуатации ва­

шего телевизора.

ВВЕДЕНИЕ
Благодарим Вас за покупку нашего телевизора. Перед началом эксплуатации аппарата
внимательно ознакомьтесь с данным Руководством. Сохраните Руководство для обраще­
ния к нему в дальнейшем.

А

—

5

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

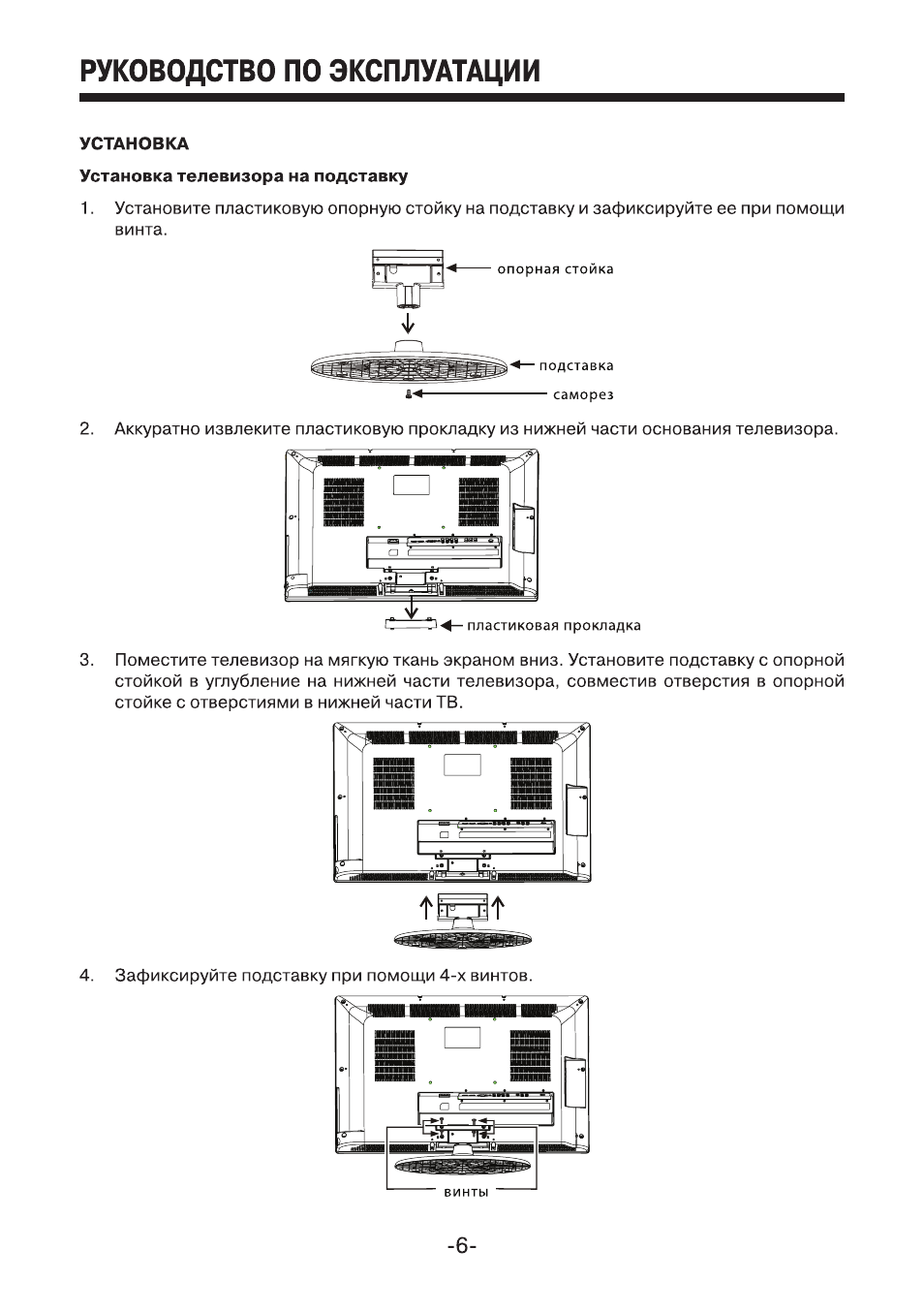

УСТАНОВКА

Установка телевизора на подставку

1. Установите пластиковую опорную стойку на подставку и зафиксируйте ее при помощи

винта.

——— опорная стойка

2. Аккуратно извлеките пластиковую прокладку из нижней части основания телевизора.

3.

Поместите телевизор на мягкую ткань экраном вниз. Установите подставку с опорной

стойкой в углубление на нижней части телевизора, совместив отверстия в опорной
стойке с отверстиями в нижней части ТВ.

4.

Зафиксируйте подставку при помощи 4-х винтов.

—

6

—

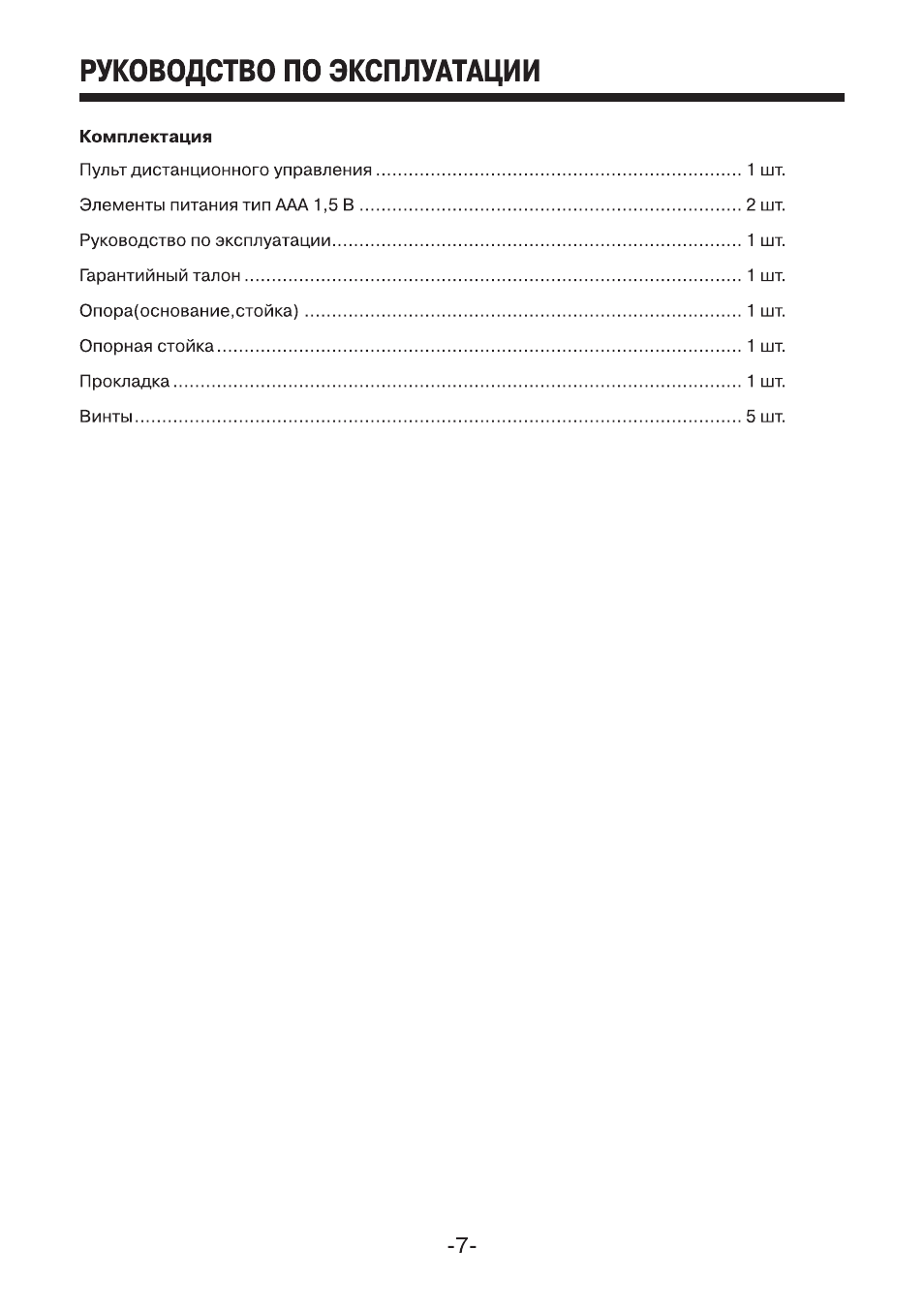

Комплектация

Пульт дистанционного управления…………………………………………………………………………1 шт.

Элементы питания тип ААА 1,5 В………………………………………………………………………….. 2 шт.

Руководство по эксплуатации……………………………………………………………………………….. 1 шт.

Гарантийный талон………………………………………………………………………………………………..1 шт.

Опора(основание,стойка)……………………………………………………………………………………….1 шт.

Опорная стойка…………………………………………………………………………………………………….. 1 шт.

Прокладка……………………………………………………………………………………………………………..1 шт.

Винты…………………………………………………………………………………………………………………… 5 шт.

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ_____________________

—

7

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

ОПИСАНИЕТВ

Кнопки управления на боковой панели ТВ

1

.

2

.

3.

4.

5.

6.

7.

SOURCE Кнопка выбора режима работы

СН +/- Во время просмотра ТВ нажимайте данные кнопки для перехода к последующе-

му/предыдущему каналу.

VOL +/■ Кнопки увеличения/уменьшения уровня громкости.

MENU Кнопка входа в меню настроек ТВ

[(!>] Кнопка включения/выключения питания ТВ («ждущий» или «рабочий» режим)

Синий

О

Питание включено

Красный

9

Режим ожидания

ИК приемник дистанционного управления

Индикаторный светодиод

Разъемы на боковой панели ТВ

1. S-VIDE02 вход

2. AUDIO НДАудиовходы (правый, левый)

3. VIDEO-2 Композитный видеовход

4. Разъем для подключения наушников

5. USB Разъем для подключения USB

—

8

—

РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

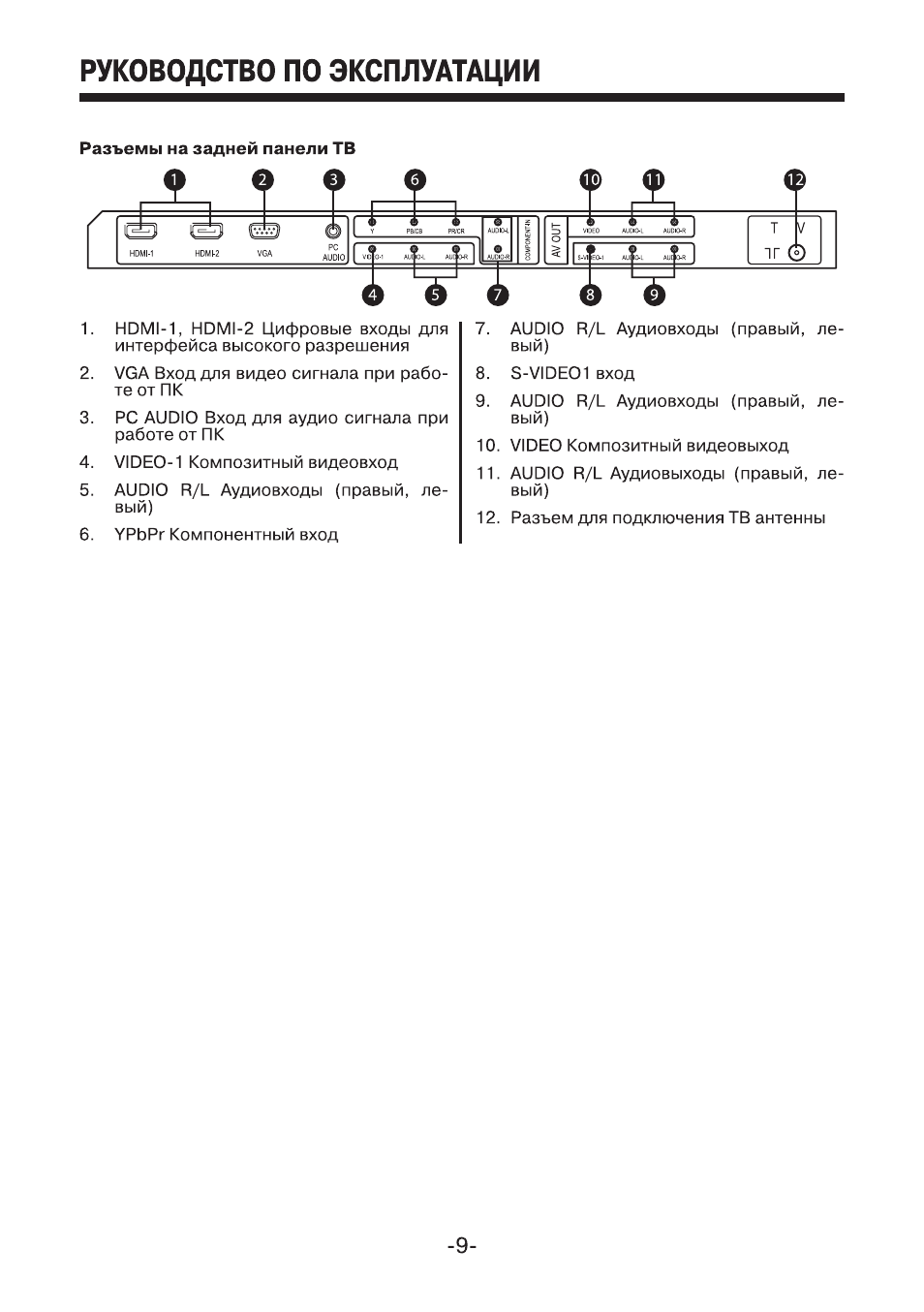

Разъемы на задней панели ТВ

1. HDMI-1, HDMI-2 Цифровые входы для

интерфейса высокого разрешения

2. VGA Вход для видео сигнала при рабо­

те от ПК

3.

PC AUDIO Вход для аудио сигнала при
работе от ПК

4. VIDEO-1 Композитный видеовход

5. AUDIO R/L Аудиовходы (правый, ле­

вый)

6. YPbPr Компонентный вход

7. AUDIO R/L Аудиовходы (правый, ле­

вый)

8. S-VIDE01 вход

9. AUDIO R/L Аудиовходы (правый, ле­

вый)

10. VIDEO Композитный видеовыход

11. AUDIO R/L Аудиовыходы (правый, ле­

вый)

12. Разъем для подключения ТВ антенны

—

9

—

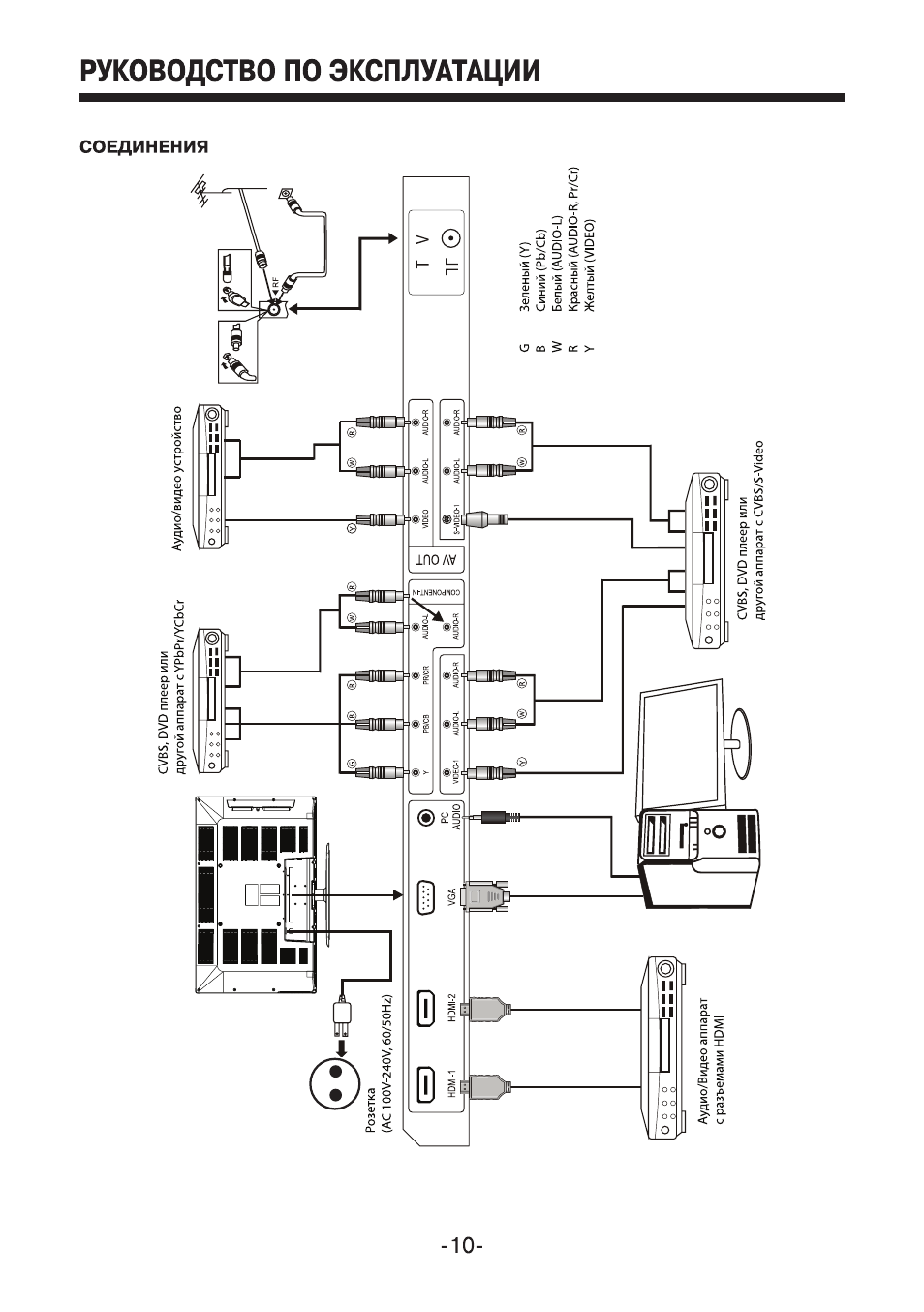

CVB5, DVD плеер или

другой аппарат с YPbPr/YCbCr

Аудио/видео устройство

О

О

m

X

S

!й

»<

00

ё

00

о
о

ш
