Телевизор rolsen инструкция по эксплуатации

x21SR62/74xDIO.006

Т Е Л Е В И З О Р

Ц В Е Т Н О Г О И З О Б Р А Ж Е Н И Я

Требуйте от про давца оригинальный гарантийн ый талон с гологр афическим изображе нием ROLSEN на

каждом отрывн ом та лоне. Гарантия действ ительна только при наличии оригиналь ного гарантийного

талон а ROLSE N. Пер ед устан овкой и подк лючением телев изора в нимательн о прочит айте да нное

руководство.

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

C21SR62S ∙ C21SR62ST ∙ Ñ21SR62NT∙ D21SR62NT
C21SR74S ∙ C21SR74ST ∙ Ñ21SR74NT∙ D21SR74NT

МОДЕЛИ:

2

Содержание

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ……………………………………………………………………..3

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ………………………………………………………………………

4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………………

5

ОБЩЕЕ ОПИСАНИЕ ………………………………………………………………………………………

6

ПОДГОТОВКА К РАБОТЕ ………………………………………………………………………………

10
Установка телевизора, подключение антенны,
установка элементов питания пульта ДУ

ОСНОВНЫЕ ОПЕРАЦИИ ………………………………………………………………………………..

11

Включение телевизора, меню, базовые установки меню

НАСТРОЙКА ТЕЛЕВИЗИОННЫХ КАНАЛОВ …………………………………………………….

14
Автоматический поиск каналов, ручной поиск каналов, настройка каналов

ПРОСТЫЕ ОПЕРАЦИИ ………………………………………………………………………………….

16
Выбор номера канала, быстрый просмотр всех настроенных каналов
(сканирование), индикация на экране, часы, будильник, таймер

НАСТРОЙКА ИЗОБРАЖЕНИЯ И ЗВУКА ………………………………………………………….

18
Выбор запрограммированных параметров изображения,
регулировка громкости, выбор запрограммированных параметров звука,
эквалайзер, использование головных телефонов (наушников)

НОВЫЕ ФУНКЦИИ ………………………………………………………………………………………

21
Телетекст, блокировка телевизора, игры

DVD – ПРОИГРЫВАТЕЛЬ ………………………………………………………………………………

24

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ ………………………………………………………..

26

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ …………………………………………………………………

28

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ ……………………………………………………………………….

29

СТРУКТУРА МЕНЮ ……………………………………………………………………………………..

30

Основные характеристики

3

x21SR62/74xDIO.006

Удобство настройки и управления телевизором че­рез разветвленную систему экранных меню с воз

—

можностью включения подсказок.

Прием и автоматическое определение сис-
тем цвета SECAM (B/G, D/K), PAL (B/G, D/K, I, M,
N) и воспроизведение с НЧ входов сигналов
SECAM, PAL, NTSC (3,58 и 4,43 МГц).
Прием стандартов стереозвука: чешского и немец­кого (A2); NICAM (I, B/G, D/K).

Прием телевизионных передач на большом

удалении от телецентра.

Автоматический поиск и запись в память телеви­зионных программ в метровом, кабельном и деци­метровом диапазонах. Память на 100 программ.

Присвоение имен программам.
Быстрое сканирование выбранных программ нажа­тием одной кнопки.
Функция «Обзор» с выводом списка всех записан­ных в память программ для быстрого переклю­чения на прием любой из них.

Регулировка яркости, контраста и цветности

изображения отдельно для каждого канала.

Наличие пяти фиксированных и одной персональ­ной предустановки изображения.

Дополнительная коррекция изображения:
усиление контраста на темных участках («конт­раст +»), шумопонижение, коррекция цветового
тона изображения.

Цифровая обработка звука (DSP-процессор).*
Встроенный пятиполосный «Эквалайзер» с семью
фиксированными и одной персональной пред­установками.

Мощный стереозвук с эффектами объёма
создают естественное звучание, придавая допол

—

нительную выразительность динамичным сценам.

Возможность подключения стереонаушни-
ков для индивидуального прослушивания пере­дач, громкость и тембр звучания наушников регу

—

лируются независимо от телевизора.*

Встроенные часы с функцией «будильник»
со звуковым сигналом позволяют установить время
включения телевизора на выбранную программу и
время его выключения.

Встроенная система 8-страничного «Теле-
текста» принимает и выводит текстовую и графи­ческую информацию, передающуюся одновре­менно с телепрограммой.**

Разъемы SCART, RCA («тюльпан») и S-VHS
обеспечивают возможность подключения к телевизору
разнообразных внешних источников сигнала.

Работоспособность телевизора обеспечивает­ся в широком диапазоне питающих напряжений
от 170 до 242 В без применения внешних уст

—

ройств стабилизации.

Автопоиск с функцией запоминания

Быстрое сканирование программ

3 встроенные игры

SECAM/PAL/NTSC

Детский замок

Часы–будильник, Таймер сна

8–страничный Телетекст **

Автобаланс белого цвета

Контраст +, шумопонижение

Разъемы SCART, RCA и S-VHS

Память на 100 программ

Эквалайзер с 8 предустановками *

Стереозвук, NICAM *

Разъем для стереонаушников *

Встроенный в корпус DVDплеер ***

Караоке ***

в моделях:
* С(D) 21SR62NT, С(D) 21SR74NT
** С(D) 21SR62ST(NT), С(D) 21SR74ST(NT)
*** D21SR62NT, D21SR74NT

4

Требования безопасности

Внимание ! При возникнове нии неисправностей , произошедших из-за несоблюден ия мер предосторо ж­ности и бе зопасности, потре бителю может бы ть отказано в гаран тийном ремонте.

Запрещается включать телевизор в электро­сеть, напряжение в которой ниже 170 В или выше
242 В.

Запрещается использовать для подключения
телевизора неисправные розетки и удлинители.

Запрещается подключать телевизор в одну
электрическую розетку с мощными потребителями
электроэнергии, такими как холодильник, печь
СВЧ, электрочайник и т. п. При выключении штеп

­сельной вилки из розетки держитесь за пластмассо­вую часть, не дергайте за провод и не трогайте ме­таллическую часть вилки.

Запрещается подключать к телевизору уст-

ройства, не указанные в данном руководстве.

Запрещается ставить на телевизор посторон-

ние предметы и вставать на него. Проверьте устой

­чивость положения телевизора.

Запрещается размещать изделие вблизи ис­точников тепла, таких как радиаторы отопления,
счетчики системы отопления, газовые плиты и дру

­гие изделия (включая усилители), выделяющие
большое количество тепла.

Запрещается устанавливать телевизор в не-

посредственной близости от легковоспламеняю

­щихся и распространяющих огонь предметов.

Запрещается устанавливать телевизор в от­крытых для непогоды местах. Берегите изделие от
попадания прямых солнечных лучей. Не ставьте те

­левизор в местах с повышенной температурой и
влажностью воздуха.

Запрещается закрывать вентиляционные от-

верстия на корпусе телевизора. При установке теле

—

визора в мебельную стенку, должно обеспечивать

­ся свободное пространство от боковых и верхней
стенок до корпуса телевизора не менее 5 см.

Запрещается разбирать и снимать заднюю

крышку телевизора.

Запрещается оставлять работающий телеви-

зор без присмотра. Обеспечьте условия, исключа

­ющие возможность включения телевизора мало

­летними детьми.

Не допускайте попадания внутрь телевизора

посторонних предметов и жидкостей.

В случае длительного отсутствия и во время

грозы необходимо полностью отключить телеви

­зор, отсоединив антенну и провод электропитания.

Перед началом чистки отключите телевизор от

питающей сети, вынув штепсельную вилку из элек

­трической розетки.

Запрещается применять жидкие, аэрозольные
или абразивные чистящие средства. Используйте
слегка влажную мягкую безворсовую ткань для чи­стки поверхности телевизора.

Не предпринимайте попыток самостоятельно от­ремонтировать телевизор в случае поломки.

При возникновении неисправности немедлен­но отключите телевизор от сети и не включайте его
до прихода специалиста сервисной службы.

Рекомендуется не реже одного раза в 3 года
приглашать специалиста сервисной службы для
проведения профилактических работ по очистке
внутренних поверхностей телевизора от пыли.

Инфор мация о сер тификации :

Телевизор цвет ного изображени я.
Сертифицирован ОС «СЕРТИНФО » (регистрационный номер РОСС RU.0001.11ME06).
Сертификат соответствия № РОСС RU.М Е06.В03392 действителе н c 09.02.2005 по 0 9.02.2008.
Сертификат соответствия № РОСС RU.М Е06.В03467 действите лен c 15.03.2005 по 5.03.2008 .
Сертификат соответствия № РОСС RU.М Е06.В03503 действи телен c 29.03.200 5 по 29.03.2005 .
ТУ 6581-00 6-52705425-2005.
Модель соответствует требова ниям нормативных д окументов ГОС Т Р МЭК 60065-2002, ГОС Т 18198-89 ,
ГОСТ 22505- 97, ГОСТ 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3 -99.

Технические характеристики

5

x21SR62/74xDIO.006

Внимание ! Производитель о ставляет за собой пра во в любой момент без обязательного изв ещения вно-

сить измене ния в дизайн или технические характе ристики, не ух удшающие качество про дукта.

C21SR74S
C21SR62S

C21SR74ST
C21SR62ST

С21SR74NT
С21SR62NT

D21SR74NT
D21SR62NT

Система цветности SECAM, PAL, NTSC (4.43 и 3.58 с НЧ входов)

Система звука D/K, B/G, I, M D/K, B/G, I, M; NICAM (D/K, B/G, I)

Каналы приёма эфирного ТВ MB-1, кабельный, МВ-3, гипердиапазон, ДМВ

Чувствительность канала
изображения, ограниченная
синхронизацией, мкВ, не хуже

40/70 (MB/ДМВ)

Кол-во программируемых каналов

100

Вход антенны, Ом

75

Кинескоп,
размер видимой части экрана, cм

51

Выходная мощность звука, Вт

2 x 5

Напряжение электропитания 170–242 В (50 Гц)

Масса телевизора, кг
(брутто/нетто)

23/21 23/21 23/21 24/22

Габариты телевизора, мм (ГхШхВ)

392x604x473

Стереозвук



Встроенный в корпус DVD – плеер

— — —



Телетекст

—

  

Потребляемая мощность, Вт, не
более (при ~ 220 В, 50 Гц)

70 75

Цветной телевизор 1 шт.

Руководство по эксплуатации 1 экз.

Гарантийный талон 1 экз.

Пульт дистанционного управления 1 шт.

Элементы питания ПДУ 2 шт.

Упаковочная тара 1 комл.

Список сервисных центров по гарантийному обслуживанию 1 экз.

КОМПЛЕКТНОСТЬ

6

Общее описание

1 Кнопка вкл/выкл. питания телевизора
2 Индикатор питания
3 Окно приема сигнала пульта ДУ
A Датчик освещенности «Sensor EYE»

Кнопки управления DVD-плеером:

4 Включение проигрывания диска
5 Остановка проигрывания диска
6 Открытие/закрытие лотка DVD-привода
7 Устройство загрузки диска

Кнопки управления телевизором:

8 Вызов меню
9 Переключение каналов
10 Понижение/повышение уровня громкости
11 Подтверждение введенных установок, режимов

Разъемы на боковой панели (1)

12 Вход видео AV-2S (S-VIDEO)
13 Вход звука «левый/правый» AV-2, AV-2S
14 Вход видео AV-2
15 Разъем для наушников

Разъемы на задней крышке телевизора

16 Антенное гнездо
17 Цифровой выход звука COAXIAL (DVD)
18 Выход звука «левый/правый»
19 Вход/выход AV-1 (SCART 1)

Разъемы на боковой панели (2)

20 Регулятор эхо (для микрофона)
21 Регулятор громкости микрофона
22 Два гнезда для подключения микрофонов

D21SR62NT · D21SR74NT

Задняя панель

Боковая панель 1

Боковая
панель 2

A

Кнопки управления

Общее описание

7

x21SR62/74xDIO.006

1 Кнопка вкл/выкл. питания телевизора
2 Индикатор питания
3 Окно приема сигнала пульта ДУ
A Датчик освещенности «Sensor EYE»

Кнопки управления телевизором:

8 Вызов меню
9 Переключение каналов
10 Понижение/повышение уровня громкости
11 Подтверждение введенных установок,
режимов

C21SR74ST · C21SR74S · C21SR74NT

Кнопки управления

Разъемы на боковой панели (1)

8 Вход видео AV-2S (S-VIDEO)
9 Вход звука «левый/правый» AV-2, AV-2S
10 Вход видео AV-2
11 Разъем для наушников

Разъемы на задней крышке телевизора

12 Антенное гнездо
13 Вход/выход AV-1 (SCART 1)

Задняя панель

Боковая панель 1

A

8

Общее описание

1 Кнопка вкл/выкл. питания телевизора
2 Индикатор питания
3 Окно приема сигнала пульта ДУ
A Датчик освещенности «Sensor EYE»

С21SR62S · C21SR62ST · C21SR62NT

2 31

Доступ к осно вным настройкам те левизора:

вызов м еню, переключ ение каналов, понижени е/

повыше ние уровн я гр омкости,

подтв ерждение

введенных установок , режимо в осущес твляется

только с пульта ДУ.

A

Разъемы на боковой панели (1)

4 Вход видео AV-2S (S-VIDEO)
5 Вход звука «левый/правый» AV-2, AV-2S
6 Вход видео AV-2
7 Разъем для наушников

Разъемы на задней крышке телевизора

8 Антенное гнездо
9 Вход/выход AV-1 (SCART 1)

Задняя панель

Боковая панель 1

Общее описание

9

x21SR62/74xDIO.006

1 Выключение в «дежурный» режим
2 Выбор установок изображения
3 Выбор установок звука
4 Цифровые кнопки прямого выбора

каналов/ввод цифр
5 Выбор внешнего источника сигнала, в

том числе встроенного DVD – проигры­вателя

6 Переключение на предыдущий по поряд-

ку канал/управление курсором вниз

7 Подтверждение введенных установок,

режимов

8 Вход в меню управления телевизором.
9 Цветные кнопки (красн., зелен., желт.,

син.). В режиме DVD *: – пуск, – пау­за, – предыдущий, – следующий.

10 Включение режима приема информации

телетекста. В режиме DVD*: – остановка.

11 Включение смешанного режима телетек-

ста и ТВ. Прозрачное и непрозрачное
меню. В режиме DVD*: включение суб­титров.

12 Включение «скрытого» приема телетекс-

та**.
13 Программирование слиптаймера.
В режиме DVD *: переход к следующему

фрагменту диска.
14 Переключение пульта на работу с DVD –

проигрывателем*.
15 Возврат к предыдущему просмотренному

каналу.
16 Переключение на следующий по порядку

канал/управление курсором вверх.
17 Изменение параметров в меню/переме-

щение курсора.
18 Переключение режима звука стерео-мо-

но-язык 1-язык 2.
В режиме DVD *: MENU/PBC.

19 Подавление громкости звука.
20 Вызов индексной страницы**/включение

автопоиска/автосканирование.
21 Ответ на вопрос викторины в телетекс-

те **.
В режиме DVD *: выбор режима звуково-

го сопровождения.
22 Включение/выключение индикации вре-

мени/ввод подстраниц в режиме теле-

текста **.
23 Увеличение и уменьшение размера

шрифта телетекста **.
24 «Замораживание» отображаемой страни-

цы телетекста**.

* D 21SR62NT, D 21SR74NT
** С(D) 21SR62ST(NT), С(D) 21SR74ST(NT)

10

Подготовка к работе

Внимание ! Нельзя совместно исполь зовать старые и новые элементы пит ания. Запрещае тся выбрасы-

вать элеме нты питания в непр едназначенные для этого места, в том числе – в огонь и водоемы.

Если вы не будете дли тельное время пользоваться пул ьтом ДУ, или элементы питания уже непригодны,

извлекит е их из пульта, чтоб ы избежать утечки электролита.

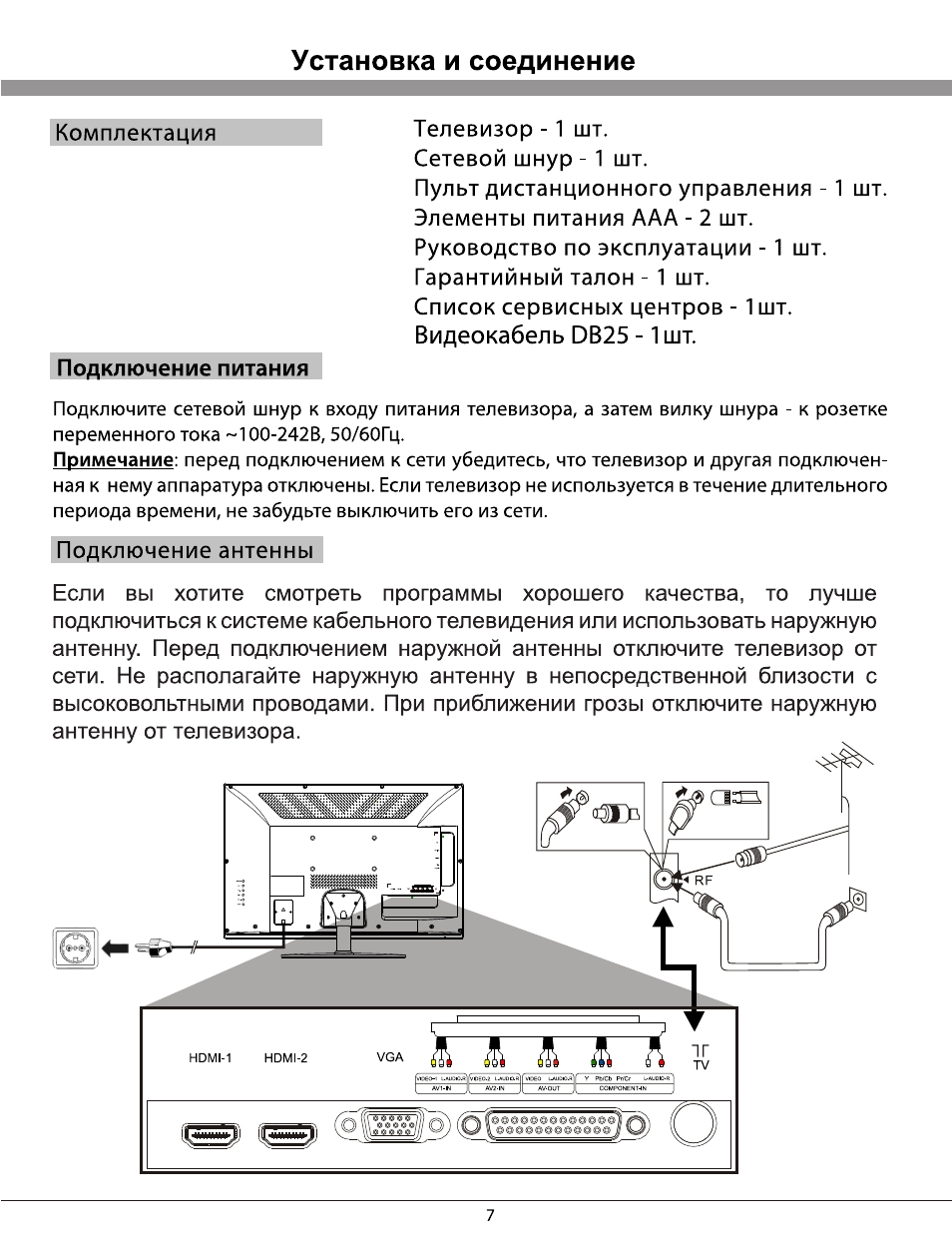

Плотно вставьте штекер антенного кабеля в
гнездо антенны, расположенное на задней
крышке телевизора.

ПОДКЛЮЧЕНИЕ АНТЕННЫ

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ ПУЛЬТА ДУ

УСТАНОВКА ТЕЛЕВИЗОРА

Установите телевизор на ровную устойчивую поверхность вдали от прямых солнечных лучей.
Между задней крышкой корпуса телевизора и стеной должно быть не менее 10 см для свобод­ной вентиляции. Оптимальное расстояние между зрителями и телевизором 45 диагоналей
экрана. Подключите телевизор к сети переменного тока 170242 В, 50 Гц.
Не используйте постоянный ток или переменный, не соответствующий данным параметрам.

Для обеспечения качественного приема телевизионного сигнала рекомендуется исполь­зовать коллективную антенну. Для лучшего приема эфирного вещания используйте коак­сиальный радиочастотный кабель с волновым сопротивлением 75 Ом (в комплект поставки
не входит).

Откройте крышку батарейного отсека пульта ДУ. Вставьте два элемента питания типа ААА,
соблюдая полярность, в соответствии с обозначением на дне отсека. Установите на свое
место крышку батарейного отсека. Рекомендуется использовать щелочные батареи.

Внимание ! При использован ии наружной инди видуальной антенны необходимо устано вить громоотвод.
