Продолжаем предыдущую тему с подключением магнитолы Teyes CC3 к Corolla Sport с нештатной магнитолой. В прошлый раз мы при помощи добрых людей нашли как подружить магнитолу с основной can-шиной машины и это помогло оживить пару полезных функций, таких как динамические линии на камерах, включение обзора 360 при поворотах и т.д.

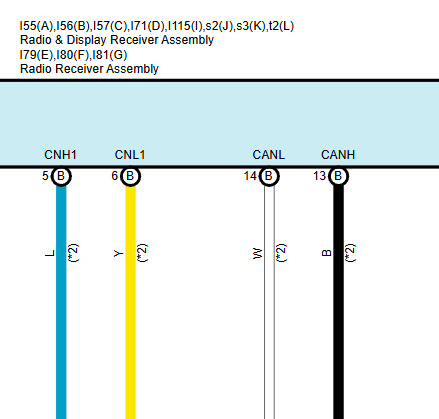

Однако меня заинтересовала распиновка разъема, который шел на магнитолу вместе с основной шиной, в нем оставались еще 2 неиспользуемых ранее контакта, это CHN1 и CHL1.
Было проблематично найти дополнительную информацию по ним, однако все же получилось. Как оказалось (ну или я просто никогда с таким не сталкивался), у автомобиля помимо основной can-шины имеется еще одна «локальная» сеть, которая связывает ГУ, приборку и блок комфорта. Мне сразу показалось что она должна использоваться, и тут мне помог goshan230209 с его записью про подключение Teyes к приусу.

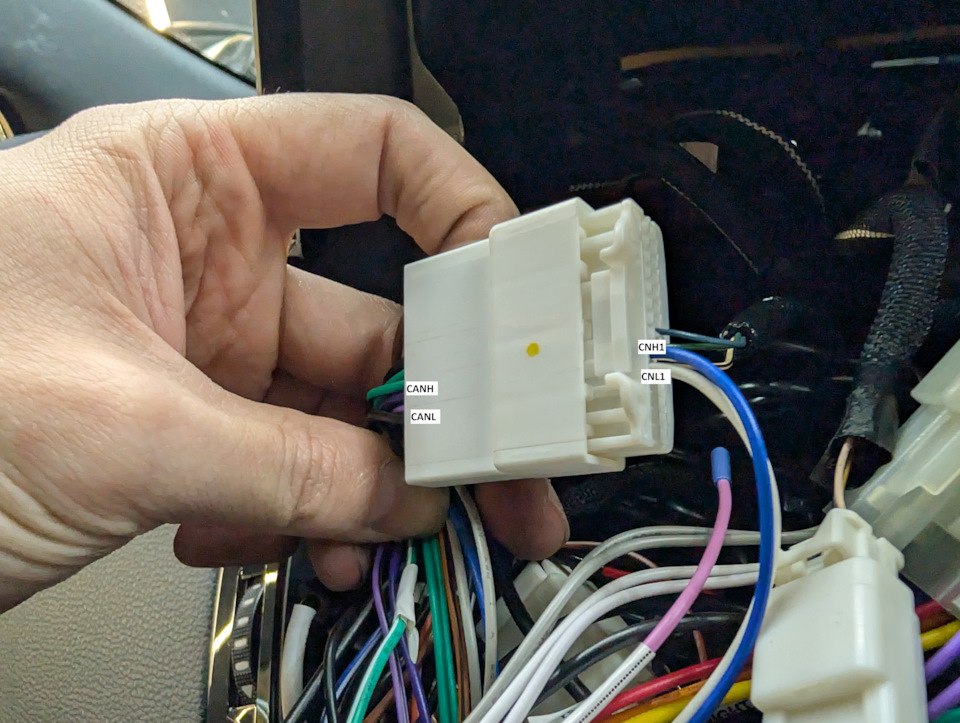

Оживление мультимедиа шины оказалось супер простым, надо было ее кинуть в параллель на другой разъем, который подключен к блоку Canbus.
Итого для полноценного подключения «по красоте» требуется:

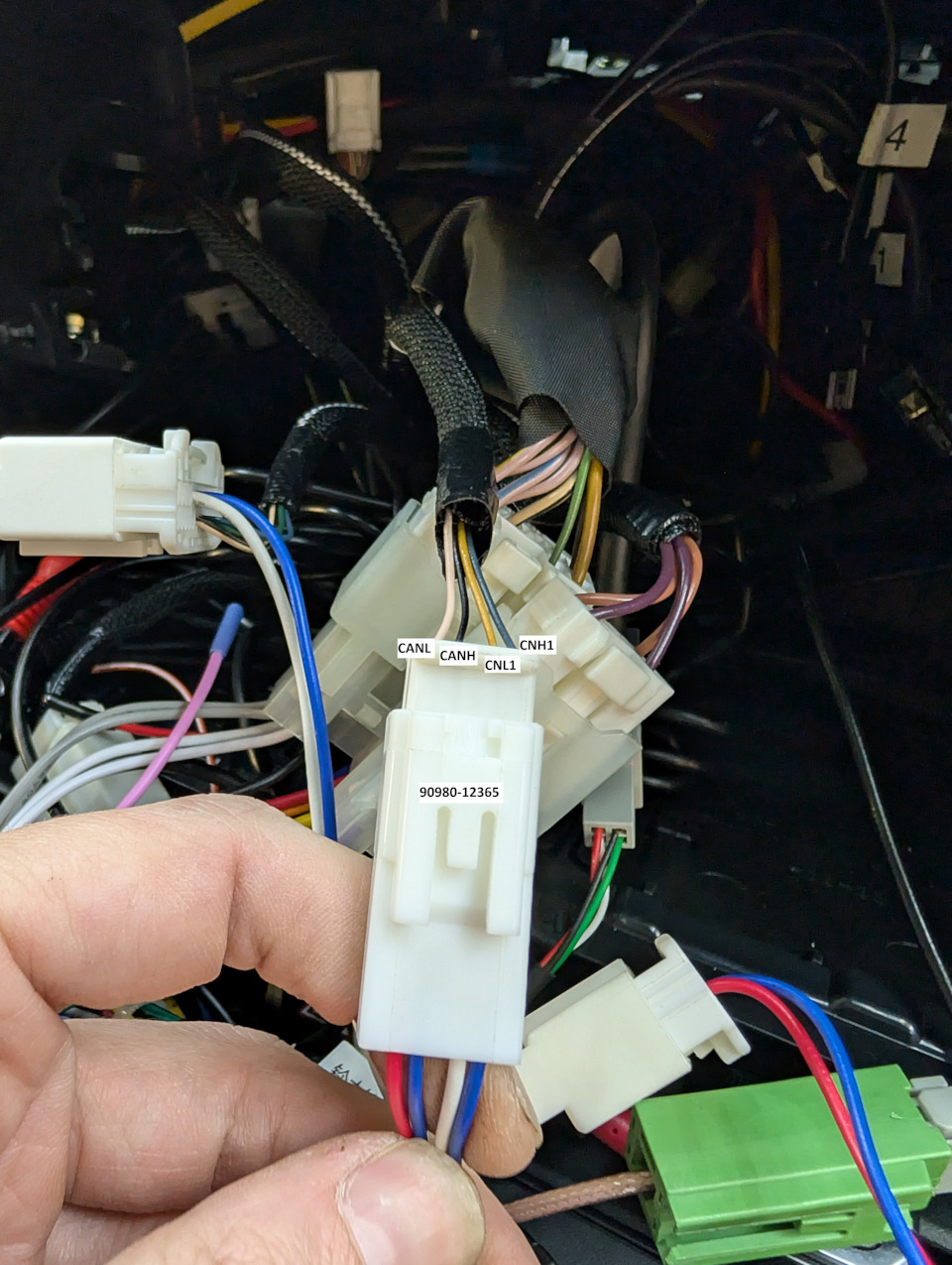

— Разъем Toyota 90980-12365 с пинами

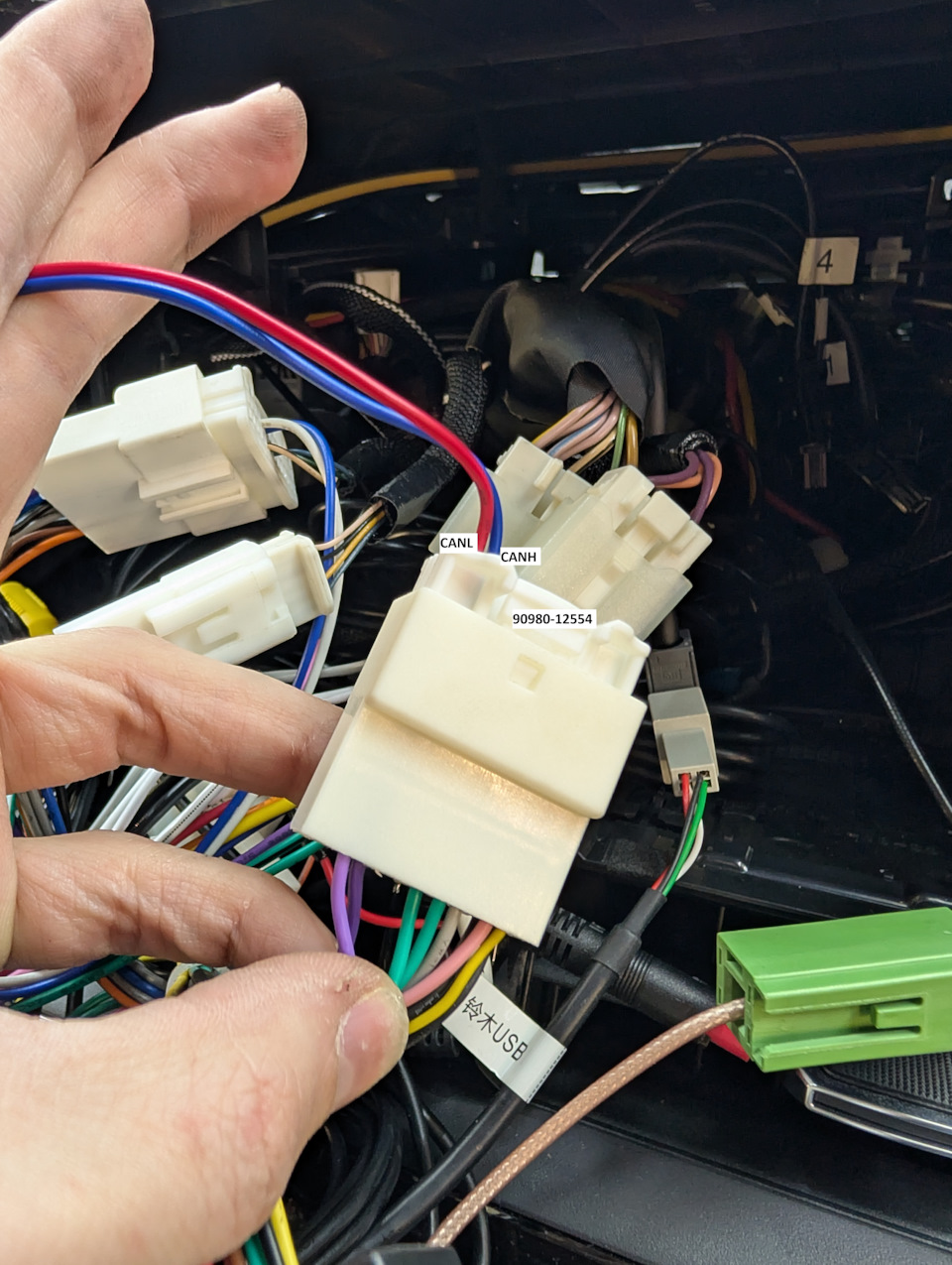

— Разъем Toyota 90980-12554 + 2 пина
— Немного проводов

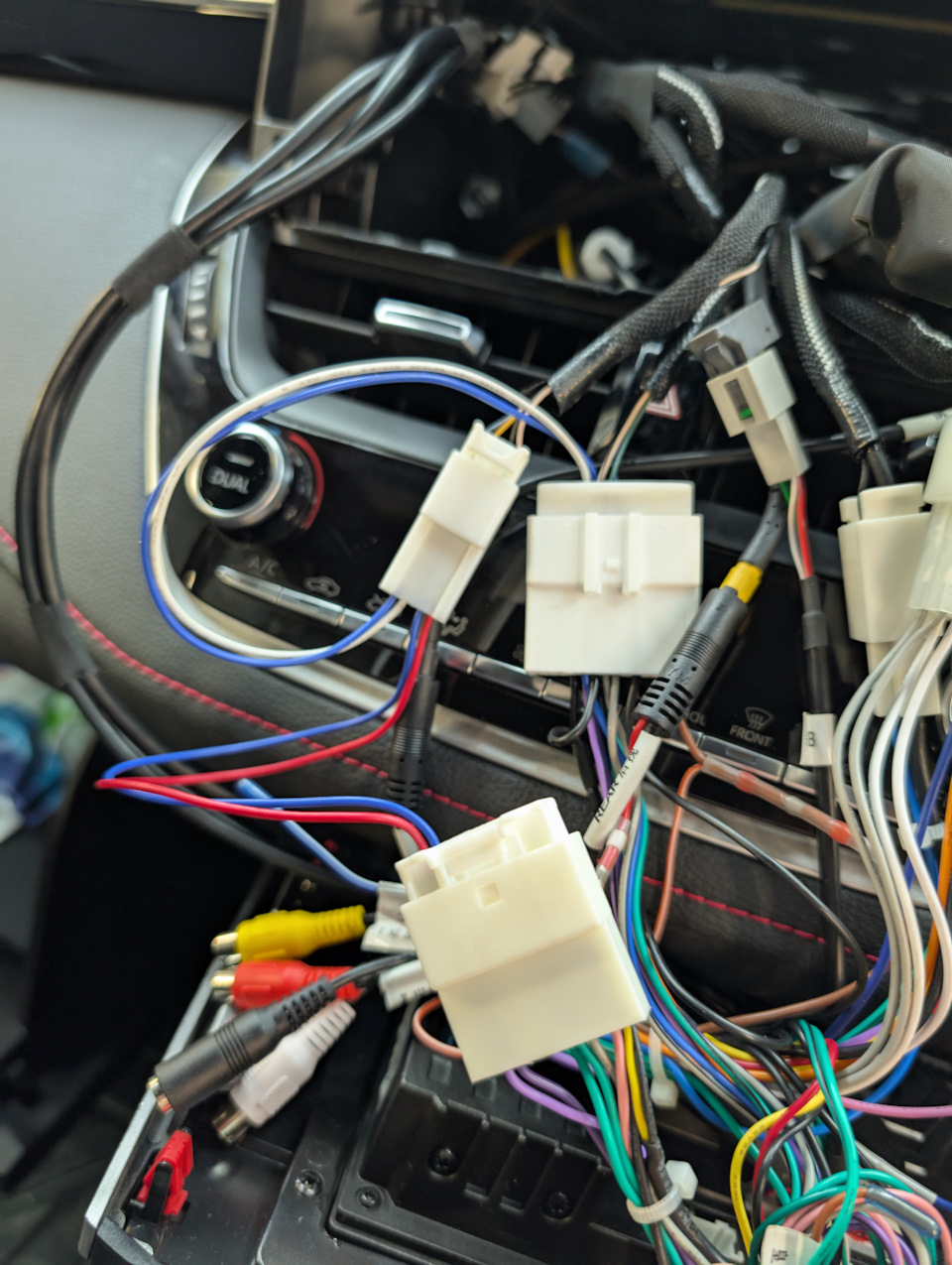

Далее фото
Тема рабочая, все проверено, но потребовалось время чтобы найти все новые фишки, которые появились в ГУ и авто.

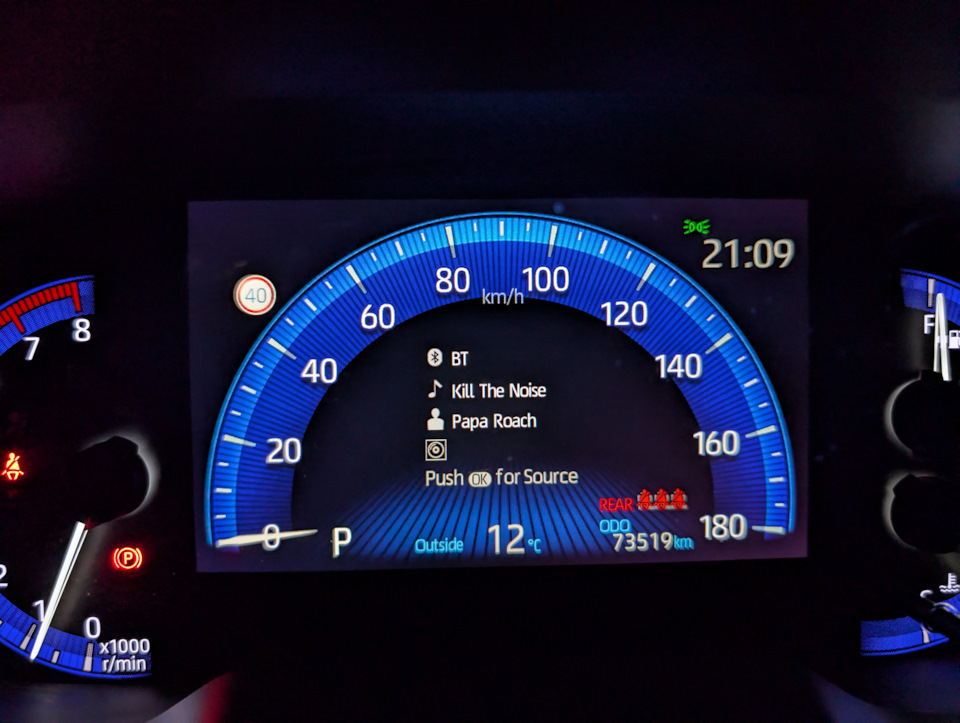

Самая очевидная и самая разочаровывающая — появилась вкладка Audio на приборке с отображением текущего трека. Но конечно же данные о треке не прокидываются со стриминговых приложений, например с яндекс.музыки. Корректно это работает только с радио и встроенными в Teyes музыкальным и видео плеерами. Плюсом к новой вкладке появилась возможность менять источники воспроизведения с руля.

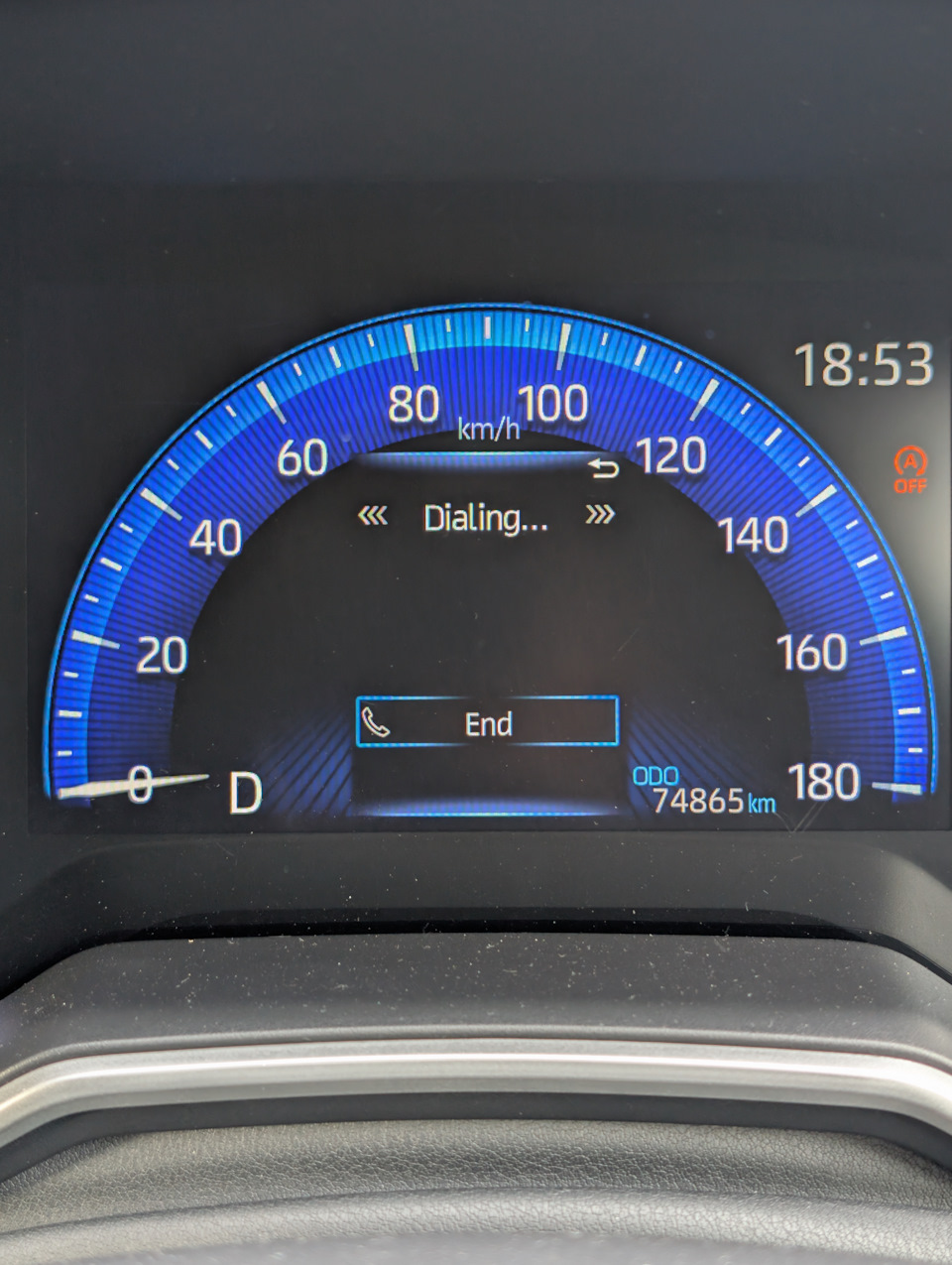

Идем далее, при подключении телефона к Teyes через BT появилась синхронизация с приборной панелью, и так же, появилась возможность принимать/сбрасывать звонок кнопками на руле.

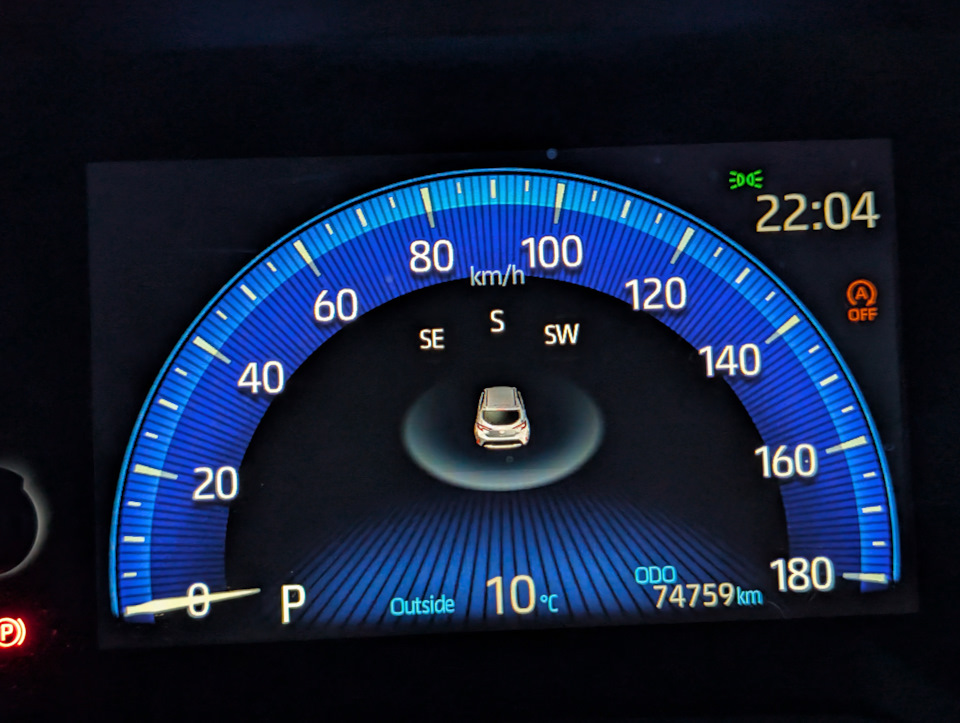

Ну и самая бесполезная вещь — компас, он появился вторым пунктом в меню поездки. В целом, работает то он нормально, стороны света показывает корректно, но выглядит достаточно топорно, без анимаций и доп. информации.
Надеюсь кому-нибудь поможет эта инфа, но даже если она окажется невостребованной, то я все равно получил бесценный первый опыт работы со схемами и проводкой без какого-либо контекста. По идее это не всё что можно выжать из взаимодействия ГУ на андроиде и внутрянкой короллы, однако пока даже нет идей как ко всему этому можно подступиться.
Благодарим Вас за покупку устройства Teyes CC3!
Для правильной эксплуатации головного устройства, мы подготовили видео ролики и собрали их в одном блоке для вашего удобства. Пожалуйста, посмотрите полностью видео инструкции перед началом использования устройства.
Все видеоролики можно просмотреть в плейлисте на YouTube
Потоковая передача данных
Камера заднего вида
Видеорегистратор
Навигация и разделение экрана
Общие настройки
Canbus Настройки
Эквалайзер
Настройки устройства
Персональные настройки
Настройки беспроводной сети
Bluetooth Настройки
TEYES online
Музыкальный проигрыватель
Главный экран
TEYES VISION
Видео
Bluetooth музыка
Радио и Teyes Radio
-
О компании
-
Магазин на Ozon
-
Помощь
Магазин работает в онлайн формате, и не имеет офиса продаж. Оформление заказов на сайте через СДЭК и курьерской доставкой по Москве, либо на маркетплейсах, по коду товара
Благодарим Вас за покупку устройства Teyes CC3!
Для правильной эксплуатации головного устройства, мы подготовили видео ролики и собрали их в одном блоке для вашего удобства. Пожалуйста, посмотрите полностью видео инструкции перед началом использования устройства.
Все видеоролики можно просмотреть в плейлисте на YouTube
Потоковая передача данных
Камера заднего вида
Видеорегистратор
Навигация и разделение экрана
Общие настройки
Canbus Настройки
Эквалайзер
Настройки устройства
Персональные настройки
Настройки беспроводной сети
Bluetooth Настройки
TEYES online
Музыкальный проигрыватель
Главный экран
TEYES VISION
Видео
Bluetooth музыка
Радио и Teyes Radio
Приветствую всех читателей моего рассказа! Немного сушняка про настройки Teyes CC3 2k и опыт их использования. Постараюсь коротко и по существу…
1. CANBUS. Настройки кана видны на скрине. Всё работает прекрасно, глюков не замечено. В приложении «Автомобиль» показывает кол-во литров в баке с точностью ± 2 литра, как мне показалось.
2. Управление жестами и сенсором. В 2к версии убрали сенсорные кнопки и я этому очень рад, потому что тыкать в них совсем не интересно. Управление жестами позволяет использовать все базовые функции и даже чуть больше. Жестом можно перевести экран в спящий режим, чтобы ГУ просто так не светилось и не отвлекало. Кстати, яркость экрана при включении фар тоже снижается и этот пункт настраивается.
3. Голосовое управление. Через настройку приложений отключил его навсегда и забыл как страшный сон…
4. Экран камеры з/х. Камеру заднего хода не ставил, поэтому функцию отключил и снижение громкости при включении задней передачи тоже советую отключить.
5. Отключение ГУ. Почти каждый день катаюсь на машине, поэтому отключение ГУ не требуется. Всегда находится в режиме ожидания, если автомобиль заглушен.
6. Переключение микрофона на внешний. На всех CC3 2k и новом поколении CC3 это можно сделать через настройки. Однако, на старых CC3 это было невозможно по техническим причинам и если у вас старая версия ГУ, то придётся шаманить с внутренностями балалайки…
7. Регион тюнера. В настройках радио поменял тюнер с Китая на Россию.
8. Автоматическая регулировка громкости. На среднем уровне абсолютно не чувствуется разницы, буду менять на высокий уровень. Возможно, настройка вообще не функционирует корректно и надо будет это проверять…
К слову, на штатной ГУ тоже была такая настройка, но ползунок абсолютно не информативный, нет информации чё он регулирует и на сколько…
9. Эквалайзер. Штатный звук — шлак жуткий и максимально плоский. Я эквалайзеры настраивать не умею, поэтому обратился к посту anatoliygus. Сделал всё, как он советовал и звук вполне устраивает. Да, можно немного подшаманить под себя, но тут всё индивидуально.
10. Вентилятор. Советую проверить, в автоматическом ли режиме работает вентилятор ГУ. Фотку не делал :-((
Это список тех настроек, которые точно стоит тыкать для комфортного использования. Все остальные настройки я не посчитал очень важными и существенно влияющими на комфорт эксплуатации ГУ.
Всем большое спасибо за просмотр данного поста! Комментарии, советы и личные наблюдения всегда приветствуются :-))
Часто задаваемые вопросы (FAQ) — это собрание часто задаваемых вопросов по какой-либо теме и ответов на них. В статье собран опыт эксплуатации серии магнитол Teyes, а так же родственной им по железной составляющей Kingbeats K2 Plus.
Данные актуальны для моделей:
Содержание страницы
- 1 Нужно ли выпаивать встроенный микрофон при подключении внешнего на 19 и 20 пин?
- 2 Головные устройства, выпущенные до ноября 2020 года, имеют встроенный пакет офлайн-карт Китая. Как их удалить?
- 3 Можно ли прошить SPRO и CC2 на SPRO+, СС2+ и СС3?
- 4 Можно ли установить моды, темы, улучшения, украшательства, модификации и т.д. от SPRO и CC2?
- 5 Можно ли ГУ (головное устройство) SPRO+, CC2+ прошить на CC3?
- 6 Какой пароль для входа в Система — Параметры разработчика?
- 7 Как установить сим-карту?
- 8 Как связаться с тех. поддержкой производителя в России?
- 9 Как связаться с тех. поддержкой производителя в Китае?
- 10 Как в ГУ (магнитоле) поставить свою мелодию на входящий?
- 11 Можно ли отредактировать список приложений которые переключаются кнопкой MODE на руле?
- 12 Как добавить свое приложение для выбора Навигации по умолчанию?
- 13 Как отключить синхронизацию контактов Google? (если они удаляются)
- 14 Как мне полностью выключить магнитолу кнопкой?
- 15 Магнитола со временем начинает тормозить. Что делать?
- 16 Моя машина заявлена как поддерживаемая CAN-Bus адаптером, но ничего не работает
- 17 Как заменить логотип (эмблему) при включении?
- 18 При установке магнитолы в автомобиль она упирается и не хватает буквально нескольких миллиметров
- 19 Магнитола не уходит в сон и разряжает АКБ автомобиля за несколько дней
- 20 Сенсорный экран странно себя ведет — нажатия верх ногами или вообще перестал реагировать вместе с кнопками
- 21 Как сделать скриншот?
- 22 Как изменить плеер на главном экране на свой?
- 23 Ошибка Google Play — Похоже, другое приложение блокирует доступ к Google Play.
Нужно ли выпаивать встроенный микрофон при подключении внешнего на 19 и 20 пин?
По некоторым данным нет, встроенный отключается, как и заявлено производителем. Если попробовать позвонить, например через Whatsapp и в это время стучать по встроенному микрофону — то звук если и будет слышно, то слишком отдаленно. Поэтому можно утверждать, что как и заверено производителем штатный микрофон отключается при подключении внешнего.
Если хочется наверняка заблокировать работу встроенного микрофона, то необходимо открутить модуль дисплея и заклеить две дорожки на шлейфе, идущему к сенсорным кнопкам и микрофону:
Головные устройства, выпущенные до ноября 2020 года, имеют встроенный пакет офлайн-карт Китая. Как их удалить?
Описанная процедура, к слову, освободит приблизительно 12Гб памяти на внутреннем хранилище.
- Открываем любой удобный для Вас файловый менеджер;
- Переходим во внутреннее хранилище (/mnt/sdcard/);
- Находим папки с названием amap и amapauto9:
- Удаляем и проверяем объем свободной памяти.
Нет, разная аппаратная начинка. Разные версии андроида.
Можно ли установить моды, темы, улучшения, украшательства, модификации и т.д. от SPRO и CC2?
Нет, другая версия Андроид, другая платформа. Возможно подойдут разработки от других устройство на процессоре UIS7862. Это магнитолы с восьмиядерным процессором и различными разрешениями экрана, начиная от 800х480 и вплоть до 1920х1080. Конкретного названия производителя у них нет, это OEM платформа.
Для понимания, интерфейс этих магнитол выглядит примерно так:
Можно ли ГУ (головное устройство) SPRO+, CC2+ прошить на CC3?
Можно, подойдут прошивки от уважаемого товарища gordgelin.
Какой пароль для входа в Система — Параметры разработчика?
7788, а так же пароль заводских настроек 168.
Как установить сим-карту?
На эту тему у нас написана подробная статья.
Как связаться с тех. поддержкой производителя в России?
Телефон тех. поддержки (г. Новосибирск): 8(383)209-30-93.
Будьте внимательны, часовой пояс +4 часа от Москвы!
Как связаться с тех. поддержкой производителя в Китае?
Связь через мессенджер Whatsapp.
Инженеры Teyes (CC3/CC2+/SPro+)
+8613684964012 (Whatsapp)
+8618929391445 (Whatsapp)
Инженеры Kingbeats:
+8613986672335 (Whatsapp)
Как в ГУ (магнитоле) поставить свою мелодию на входящий?
Создать в корне папку «btring«, туда можно класть ваши рингтоны. Выбор рингтона осуществляется в настройках телефона на ГУ.
Можно ли отредактировать список приложений которые переключаются кнопкой MODE на руле?
Да, можно. Но для этого придется поставить стороннее приложение. Скачать актуальную версию от февраля 2022 года:
Скачать “FYT HW OneKey, версия 1.5.0” FytHWOneKey_1.5.0.apk – Загружено 460 раз – 47 КБ
Предыдущие версии:
Скачать “FYT HW OneKey, версия 1.4.0” FytHWOneKey_1.4.0.apk – Загружено 332 раза – 40 КБ
Скачать “FYT HW OneKey, версия 1.3.0” FYTHWOneKey1.3.0.apk – Загружено 494 раза – 42 КБ
В нем есть подмена приложений, вызываемых кнопкой MODE.
Вместо штатных нужно прописать сторонние приложения, или же штатные но в другом порядке. Названия пакетов можно посмотреть там же в одном из меню.
Изначально на Kingbeats K2+ порядок приложений следующий: Радио — Bluetooth Телефон — Bluetooth Музыка — Музыка — Видеоплеер — Навигатор — и сначала списка.
Для примера сделаем переключение только между Радио и Плеером. Для этого сначала подменим пакет вызова Bluetooth Телефон на Музыку, и теперь после радио шла музыка, а после музыки видеоплеер. Заменяем видеоплеер на радио и всё — мы получили кольцо из двух позиций.
Как добавить свое приложение для выбора Навигации по умолчанию?
Наиболее популярные навигационные приложения есть в данном патче:
Скачать “Патч для замены приложения навигации Teyes на другое” NaviFilter_update.zip – Загружено 3130 раз – 862 КБ
Для добавления своего приложения, необходимо поправить текстовый файл NaviFilter в папке TXT данного патча. Просто допишите в его конец название пакета приложения, например info.mapcam.droid или ru.yandex.yandexnavi. При этом не забудьте добавить запятую в конце предыдущего названия, иначе приложение выбора навигации перестанет работать до установки патча с правильным содержимым данного файла.
Инструкция по установке патча:
- Отформатировать любую флешку в FAT32;
- Разархивировать скачанный файл на флешку. В корне флешки должен появится файл «lsec6315update«, а так же папки lsec_updatesh и TXT;
- Подключить флешку к головному устройству;
- Подождать и согласиться с обновлением во всплывающем окне;
- Дождаться установки и после окончания флешку нужно отключить;
- Если после перезагрузки наверху присутствует надпись «Please contact the seller to activate«, то просто предоставьте магнитоле доступ в интернет.
Или же воспользуйтесь графической инструкцией от производителя Teyes:
Как отключить синхронизацию контактов Google? (если они удаляются)
Для отключения синхронизации контактов из Google аккаунта необходимо проделать следующие действия:
- Зайти в настройки — вкладка личное;
- Выбрать пункт Аккаунты:
- Выбрать необходимый аккаунт:
- В самом аккаунте выбрать синхронизация аккаунта:
- Выключаем переключатель напротив контакты:
Готово, теперь можно смело удалять контакты на магнитоле и не бояться, что они исчезнут на других устройствах.
Как мне полностью выключить магнитолу кнопкой?
Кнопка Power на лицевой панели, но её длительное нажатие НЕ выключает ГУ, а лишь гасит подсветку экрана и останавливает воспроизведение. Полностью магнитола этой кнопкой не выключается! Остается только обесточивание.
Магнитола со временем начинает тормозить. Что делать?
Вероятнее всего проблема с перегревом. Если у вас версия ГУ без активного охлаждения (вентилятора на радиаторе сзади), то имеет смысл сделать доработку магнитолы.
Моя машина заявлена как поддерживаемая CAN-Bus адаптером, но ничего не работает
Если проблемы с подключением отброшены, то стоит обновить прошивку CAN-модуля и произвести настройку под конкретный автомобиль.
Как заменить логотип (эмблему) при включении?
Инструкция по смене загрузочной картинки.
При установке магнитолы в автомобиль она упирается и не хватает буквально нескольких миллиметров
Возможно, вы забыли откусить лишние столбики для шурупов.
Магнитола не уходит в сон и разряжает АКБ автомобиля за несколько дней
Активируем настройку спящего режима в инженерном меню.
Сенсорный экран странно себя ведет — нажатия верх ногами или вообще перестал реагировать вместе с кнопками
Если повезет, то можно отделаться повторной калибровкой тач-скрина.
Как сделать скриншот?
Для того, чтобы сделать снимок экрана нужно вытянуть шторку полностью вниз. Тогда появится соответствующая кнопка:
Как изменить плеер на главном экране на свой?
Изменить плеер и его виджет в стандартном лаунчере можно с помощью MusicProxy.
Ошибка Google Play — Похоже, другое приложение блокирует доступ к Google Play.
Полное сообщение ошибки:
Обычно помогало перезагрузить магнитолу, но сейчас удалось локализовать причину. Проблема в приложении Автомобиль. Отключаем его по пути: Настройки — Устройство — Приложения — Расширенные настройки — Специальный доступ — Поверх других приложений — Автомобиль. Запрещаем ему отображаться поверх других окон и проблема исчезнет.
Если не помог первый способ, то тогда попробуйте удалить обновление приложения Google Play там же в настройках приложений магнитолы.
Просмотров статьи: 53 357
Добрый день, друзья!
Недавно вышло новое головное устройство Teyes CC3 6-128 с камерами кругового обзора 3D 360°. В разделе магнитол Teyes CC3 вы сможете найти подобную комплектацию.
Важно! Классические версии Teyes CC3 не поддерживают камеры кругового обзора Teyes.
Если вы приобрели данное устройство, вам будет необходимо произвести настройку. В комплекте с магнитолой идет отладочная ткань.
А теперь перейдем к самой настройке. Она представлена в инструкции ниже.
Знакомимся
Teyes CC3 — флагманская магнитола от компании Teyes. В ней реализованы все наработки и передовые функции, которые серьезно повысят уровень комфорта любого автомобилиста и сделают приятным времяпрепровождение в автомобиле во время стоянки. Новый футуристичный опыт не оставит равнодушным ни водителя, ни его пассажиров.
Мощный 8 ядерный процессор
Сердцем устройства является 8 ядерный процессор UMS512 собранный по 12-нанометровой технологии. Каждое ядро имеет тактовую частоту 1.8гГц. Это позволяет даже модели с 32 Gb встроенной памяти обеспечивать безупречную скорость работы, плавность и высокую производительность в приложениях.
Потрясающий QLED дисплей
CC3 имеет QLED дисплей разрешением 1280 на 720 пикселей. Технология QLED обеспечивает 100% объемное отображение графики, демонстрирует сочное видео и отображает все оттенки цветов в приложениях. Устройство поддерживает светлую и темную тему, включение которой можно настроить по наступлению определенного времени или от включения ближнего света.
Невероятная 3D графика
В TEYES CC3 впервые реализовано графическое отображения проекции движения автомобиля в режиме реального времени. На экране вы будете видеть параметры движения авто по полосе и расстояние до ближайших автомобилей. Встроенный трехосевой гироскоп способен воспринимать любые отклонение положения автомобиля относительно поверхности земли и отображать это на красочном дисплее.
Несколько тем интерфейса
По своему желанию вы можеет настроить цветовую тему устройства. Вы можете настроить фиолетовый, синий, золотой или черный цвет темы и все элементы CC3 будут иметь соответствующий градиент. Это очень красиво смотрится на QLED-экране и делает взаимодействие с устройством комфортным и приятным.
Фантастический звук
В Teyes C33 установлено 2 микросхемы DSP Adau1701+Rohm32107, которые обладают наилучшим алгоритмом передачи звука. У CC3 аудиоканалы поддерживают вывод звука в формате 5.1, а оптоволоконный и коаксиальный цифровой выходы не допускают потерю качества звука и защищают от дополнительных помехов.
Управление звуком осуществляется через 27 полосный эквалайзер, в котором можно выполнить детальную настройку звучания по самому взыскательному вкусу. Здесь доступны корректировки как низких частот (20Hz), так и высоких частот (20KHz).
Такая музыкальная составляющая удовлетворит самых высоких ценителей хорошего автозвука. Для наилучшего звучания Вы всегда сможете настроить каждую из 4-х колонок по-отдельности, и создать такую акустическую среду, какая необходима Вам именно в вашем автомобиле.
Бесшумная работа
В процессоре UMS512 скорость обработки информации стала быстрее, а теплоотдача заметно уменьшилась. Это произошло благодаря уменьшению процессора с 14NM до 12NM. При этом производительность увеличена в 3 раза. Благодаря этому устройству СС3 не нужно постоянное охлаждение и благодаря этому в салоне нет дополнительного источника шума.
Безграничная память
Встроенная память Teyes может включать 32, 64 и 128 Gb. В случае нехватки своей памяти в дополнительные порты USB можно подключить Flash накопители или внешний диск объемом до 2TB (USB 2.0) На нем можно хранить множество фильмов, подкастов и сериалов для дальних поездок и путешествий.
Wi-Fi и LTE
В Teyes СС3, как и в других моделях Teyes среднего уровня можно установить SIM-карту для выхода в Интернет. Устройство поддерживает 4G, а так же Wi-Fi по каналам 2.4GHz и 5GHz. Самый простой выход в сеть можно осуществить просто раздавая интернет со своего смартфона.
Множество приложений
На магнитолу Teyes CC3 c завода предустановлены ряд приложений, чтобы вы могли начать его использовать без авторизации в Google. В вашем распоряжении будет Яндекс.Навигатор, Google.Maps, Вконтакте, Facebook, Chrome и YouTube.
Все программы отлично сбалансированы и очень отзывчиво работают. По вашему желанию Вы можете дополнительно загрузить приложения из GooglePlay и сделать ваш автомобиль настоящим мультимедиа-центром. Вам и Вашим пассажиром будет не скучно в пути, в пробках и на парковке торгового центра.
Голосовое управление
Teyes CC3 имеет имеет голосовое управление. Вы можете задать более чем 30 команд для управления устройством без рук. Устройство будет практически вашим умным помощником для построения маршрутов, набора текста, вызова нужного абонента из телефонной книги или включение тех или иных приложений “на ходу”.
Синхронизация со смартфоном
Вы можете настроить связь вашего смартфона с Teyes CC3, чтобы видеть на экране входящие сообщения, контакты входящих вызовов и легко дозваниваться до нужного человека по команде голосом.
Модуль Bluetooth Realtek 8761 обеспечит стабильное и качественное соединение с любым абонентом. Teyes CC3 поддерживает CarPlay и Android Auto. На экране устройства выведены аровень заряда аккумулятора смартфона и уровень сигнала сотовой сети
Дополнительные автофункции
К устройству Teyes CC3 можно подключить видеорегистратор X5, который будет фиксировать события во время движения и стоянки вашего авто. В отедельной комплектации магнитолы CC3 можно подключить камеры обзора на 360 градусов, камеру заднего вида с разрешением FullHD (1920х1080), а также подключить датчики давления в шинах.
Вывод
Модель СС3 станет отличным выбором для тех, кому нужна самая передовая Android-магнитола с хорошим экраном, звуком и потенциалом. Помимо того, что к ней можно подключить стандартный набор аксессуаров Teyes (камера заднего вида, парктроники, датчики давления воздуха в шинах, видеорегистратор).
В ней можно настроить интерфейс под себя. Для этого есть темная и светлая темы, 4 градиентных цвета интерфейса, максимально подробный эквалайзер и постоянная фиксации видео с камеры заднего вида. Эта модель долгое время не будет требовать обновлений, поскольку имеет хороший потенциал в техническом плане.
Если Вам не особо нужны все передовые функции, то Ваши потребности может закрыть менее дорогая модели CC2 Plus или SPRO Plus. Они по сути является устройством чуть ниже уровня, но имеют свои преимущества и более доступную цену. В любом случае, каждое устройство Teyes станет вашим надежным «бортовым компьютером» надолго и подарит много приятных минут музыкального удовольствия.
Технические характеристики:
- Производитель: Teyes
- Процессор: 1.8 ГГц ARM Cortex 2xA75+6xA5512 NM
- ОС: Android 10
- Оперативная память: 4/6 GB
- Встроенная память: 32/64/128 GB
- Размер экрана: 1280 х 720
- Матрица экрана: QLED+2.5D
- Модель усилителя: TDA7851
- Мощность усилителя, Вт: 4*50W
- Звуковой процессор: NXP6686
- Эквалайзер: 27 полос
- Модуль навигации: GPS, GLONASS
- Интернет: Wi-Fi, 4G
- Поддерживаемые носители: USB
- Кулер охлаждения: есть
- Возможность активации голосового управления: есть
- Цифровой и коаксиальный звуковой выход: есть
- Вход для SIM-карты: есть
- RCA-провода: есть
- FM/АM радио: есть, память для 18станций
- Поддержка видео: AVI, MKV,MP4
- Поддержка аудио: MP3, WAV, FLAC
