Инструкция на Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А
|
Параметр |
Диапазон значений |
Значение по умолчанию |
Шаг регулировки |
Описание |
|
Задержка включения |
1с-500с |
10с |
1с |
Задержка включения после отключения внешнего питания. |
|
Защита от перенапряжения |
230-300В |
270 |
1В |
При превышении этого напряжения автомат отключит нагрузку. |
|
Восстановление после перенапряжения |
225-295В |
265 |
1В |
При снижении напряжения до этого значения (после отключения из-за перенапряжения) автомат возобновит питание нагрузки. Должно быть установлено ниже максимального напряжения не менее чем на 5В. |
|
Задержка включения после перенапряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
|
Время реакции на превышение напряжения |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
|
Защита от низкого напряжения |
140В-210В |
170В |
1В |
При снижении напряжения ниже минимального порога автомат отключит нагрузку. |
|
Восстановление после низкого напряжения |
145В-215В |
175В |
1В |
При повышении напряжения выше этого значения (после отключения из-за пониженного напряжения) автомат возобновит питание нагрузки. Должно быть установлено выше минимального напряжения не менее чем на 5В. |
|
Задержка включения после низкого напряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
|
Время реакции на низкое напряжение |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно ниже минимального, чтобы автомат отключил нагрузку. |
|
Ошибка перекоса фаз |
20В-99В |
30В |
1В |
Если разность напряжений между любой из трех фаз больше этого значения, то автомат отключит нагрузку. |
|
Значение включения после перекоса фаз |
15В-94В |
24В |
1В |
При уменьшении разницы напряжений между любой из трех меньше этого значения (после отключения из-за перекоса фаз) автомат возобновит питание нагрузки. |
|
Проверка порядка включения фаз |
OFF/ON |
ON |
Проверка правильности порядка включения входных фаз ABC. |
|
|
Защита от перегрузки по току |
3А-100A, OFF |
60A |
1А |
Если ток нагрузки на любой из фаз выше этого значения, то автомат отключит нагрузку. |
|
Время реакции на превышение тока |
0,1с-30с |
1с |
0,1с |
Время, в течении которого ток должен быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
|
Время восстановления после отключения из-за превышения тока. |
1с-500с |
30с |
1с |
Задержка возобновления питания, после отключения из-за превышения тока. |
|
Кол-во повторных включений, после перегрузки по току. |
OFF-1-20 |
OFF |
1 |
После перегрузки по току автомат сделает указанное кол-во повторных включений, после чего потребуется ручная подача питания. OFF – повторное включение не активно, нужно вручную возобновлять питание после первого же отключения из-за перегрузки по току. |
|
Защита от обрыва фазы |
ON |
Автомат отключит нагрузку при обрыве любой из трех фаз. |
Распродажа!
Рейтинг 4.95 из 5 на основе опроса 20 пользователей
(20 отзывов клиентов)
Первоначальная цена составляла ₽5.000,00.Текущая цена: ₽3.700,00.
-
Описание
-
Детали
-
Отзывы (20)
Описание
Регулируемое реле защиты TOVPD3-63VA по напряжению и току Tomzn, 63 ампера, с дисплеем с вольтметром и амперметром, на DIN-рейку 35мм
Функция защиты от превышения напряжения или превышения тока до 63 ампер), с регулируемой по времени функцией автоматического восстановления после перенапряжения или перегрузки по току с заданным временем задержки.
Реле необходимо, чтобы разорвать цепь и сберечь подключенные приборы в случае скачка или просадки напряжения. Регулируемое реле защиты TOVPD3-63VA работает в сети 380-400 Вольт переменного тока и с максимальной подключенной нагрузкой до 63 Ампер.
Функции :
1. Защита от перенапряжения
2. Защита от низкого напряжения
3. Защита от перегрузки по току
Верхний дисплей показывает напряжение в вольтах, нижний силу тока в амперах.
Реле имеет стандартные для размещения на din-рейку габариты.
В меню реле можно настроить предельные максимальное и минимальное значение напряжения, максимальное значение силы тока, время срабатывания и время задержки включения.
Табло светится очень ярко. Даже через тёмный пластик дверки щитка очень хорошо видны показания.
Реле постоянно контролирует входящее напряжение и величину тока, при выходе за допустимые пределы и отключает питание для избегания сгорания приборов и оборудования.
Значения повышенного/пониженного напряжения, нагрузка при которой реле отключится, а также время за которое реле среагирует на каждый из этих параметров могут быть настроены самостоятельно, исходя из требований к защищаемому оборудованию и местных условий.
Также настраивается напряжение и время через которое реле возобновит питание.
Реле контроля напряжения имеет длительный срок службы, высокую стабильность в работе и способность к перегрузкам. Имеется широкий диапазон настраиваемого рабочего напряжения, низкие потери мощности.
есть возможность просмотра последней причины срабатывания реле защиты.
Особенности:
3-фазное Реле защиты от перенапряжения TOVPD3-63VA 63A 220V 3P + N
Защита от:
- перенапряжения: регулируется
- низкого напряжения: регулируется
- перегрузки по току: регулируется
- Асимметричная защита
- от фазовой асимметрии
- Настраиваемое время повторного подключения
- Напряжение и ток могут быть настроены вручную
- Автоматическое восстановление
- Отображение напряжения (измерение напряжения)
- Отображение тока (измерение тока)
Инструкция TOVPD3-63VA на русском языке:
Кнопка SET включает режим настройки.
В этом режиме настраиваются следующие параметры:
| Код | Параметр | Значение |
| P1 | Задержка включения нагрузки в секундах при подаче электричества | 1-500S |
| U1 | Верхнее напряжение отключения | 230-300 в |
| U2 | Напряжение включения после отключения | 220-295 в |
| U3 | Время включения нагрузки при восстановлении напряжения после превышения (по умолчанию 30 с). Время отсчитывается от момента восстановления допустимого напряжения | 1-500S |
| U4 | Время отключение нагрузки при превышении напряжения | 0,1-30S |
| U5 | Нижнее напряжение отключения | 140-210 в |
| U6 | Напряжение включения после отключения из-за пониженного напряжения | 145-215 в |
| U7 | Время включения нагрузки при восстановлении напряжения после понижения | 1-500S |
| U8 | Время отключение нагрузки при понижении напряжения | 0,1-30S |
| U9 | Отклонение напряжения (Калибровка дисплея) | -9,5 до 9.5% |
| U10 | Асимметрия | 20-99 в |
| U11 | Защита фазового скванса | Вкл/Выкл |
| C1 | Ток отключения нагрузки | 3-63A |
| C2 | Время включения нагрузки после снижения тока | 1-500S |
| C3 | Время отключение нагрузки при превышении тока | 0,1-30S |
| C4 | Отклонение тока (Калибровка дисплея) | -9,5 до 9.5% |
Подробная инструкция на английском языке тут
➤➤Купить можно также через
➤➤Можно еще посмотреть
РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ
Подробная инструкция на английском языке
Детали
| Название бренда |
TOMZN |
|---|---|
| Тип |
Voltage protector |
| Происхождение |
Китай |
| Индивидуальное изготовление |
Да |
| Номер модели |
TOVPD3-63VA |
| Сертификация |
NONE |
Приобрёл на Али-Экспресс одну вещь, для домового щитка.
Вот такое вот реле, занимающее в щитке 5 модулей
Называется Taxnele voltage current protector.
3 three phase Voltage Current Relay Protector 100A 63A 60A 220V 3P Over Under Voltage Relay Current limiter adjustable protect
Из описаний продавца мало чего понятно.

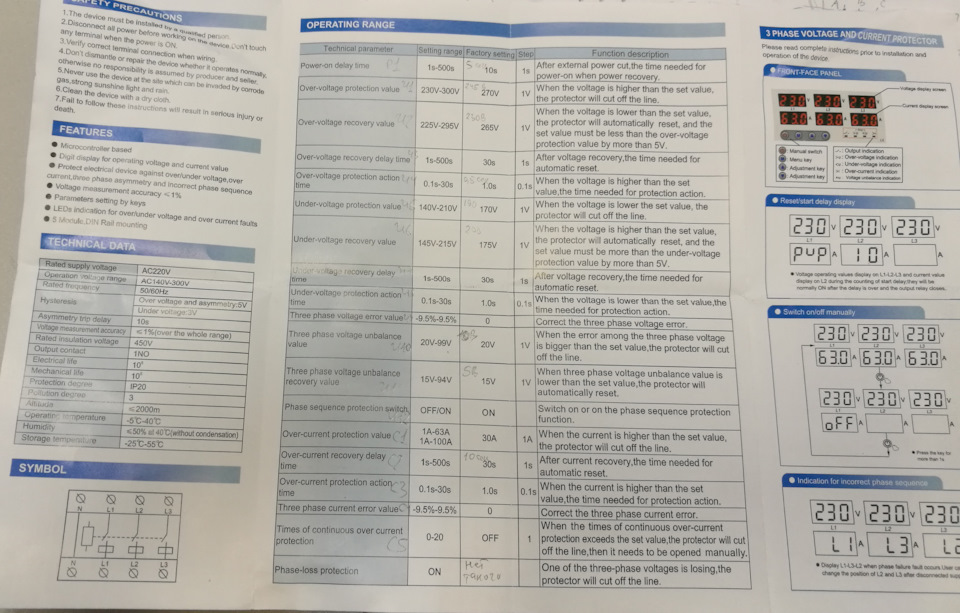

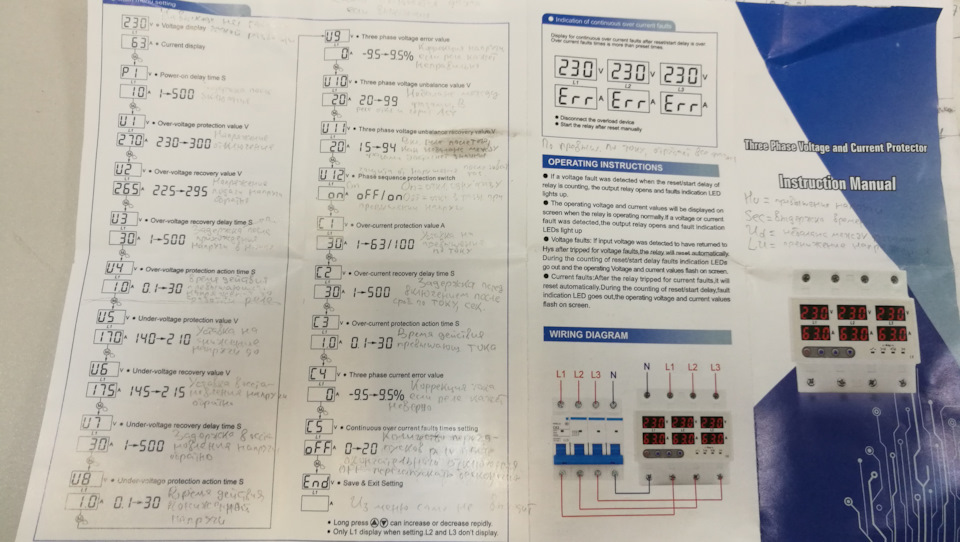

Инструкция, которая идёт с реле довольно невнятна и на английском.
В вопросах и комментах к товару мелькают всякие бредни.
Поэтому я не обломался и …
Погонял реле на стенде.
Реле не отключается пофазно, никак. Чтобы в там в отзывах к товару ни писали.
В нём стоит одно механическое реле с тремя парами нормально открытых контактов.
О чём написано в инструкции и картинка есть.
Реле вкл/выкл кнопкой, оно само включается после потери питания, даже если было выключено.
Врёт по напруге на 5-6 В. Из меню по таймауту не выходит.
Надписи на левом нижнем индикаторе (ток фазы А).
Hu — срабатывание по превышению напряжения.
Lu — срабатывание по понижению напряжения.
Ud — срабатывание по небалансу напряжения между фазами
Sec — идёт отрабатывание выдержки времени.
Параметры меню.
P1 — задержка перед включением реле в работу, сек.
U1 — уставка по верхнему порогу напряжения, В.
U2 — уставка, когда реле включается обратно, после отключения по превышению уставки в U1 (гистерезис), В.
U3 — задержка перед обратным включением реле, когда напряжение опускается до значения, установленного в U2, сек.
U4 — время действия напряжения превышающего уставку в U1, после которого реле отключается, сек.
U5 — уставка по нижнему порогу напряжения, В.
U6 — уставка, когда реле включается обратно, после отключения по понижению уставки в U5 (гистерезис), В.
U7 — задержка перед обратным включением реле, когда напряжение поднимается до значения, установленного в U6, сек.
U8 — время действия напряжения ниже уставки в U5, после которого реле отключается, сек.
U9 — коррекция напряжения, чтобы показывало и считало правильные значение, %
U10 — уставка небаланс по напряжению между фазами, при превышении которого реле отключается, В.
U11 — уставка включения реле обратно, после срабатывания по условию в U10, В.
U12 — защита от нарушения последовательности фаз, вкл/выкл.
С1 — уставка по верхнему порогу тока, А.
С2 — задержка перед обратным включением реле, после отключения по условию в С1, сек.
С3 — время действия тока равного или превышающего уставку в С1, после которого реле отключается, сек.
С4 — коррекция по току, чтобы реле показывало и считало правильные значения по току, А.
С5 — количество перезапусков реле по превышению по току, после которого оно отключится окончательно и включится только руками, Off — будет щёлкать бесконечно, пока ток не снизится.
Phase-loss protection — такой фичи нет.
Параметр С5 это количество циклов повторного включения реле.
Т.е. ток превысил значение в С1, реле выждало время в С3 и отключилось. Ток упал в 0, реле выждало время в С2 и включилось обратно. Если ток за это время не снизился, цикл повторится и будет повторяться количество раз, указанное в С5.
-
Описание
-
Детали
-
ДОКУМЕНТАЦИЯ
Описание
Реле напряжения трехфазное с защитой от обрыва нуля и последовательности фаз PLR3 модели 63.3 предназначено для защиты потребителей в сетях переменного тока от повышенного, пониженного напряжения, перекоса фаз, обрыва нулевой шины и перегрузки по току. При выходе значений напряжения или тока за установленные пользователем пределы, устройство отключит нагрузку от сети и предотвратит возгорание или повреждение оборудования. Данная модель имеет 18 различных настроек, что позволит его гибко настроить для любых условий эксплуатации. Так же возможна установка 3-х независимых однофазных реле контроля напряжения.
Данное устройство синхронного типа – при обнаружении проблемы на одной из фаз реле напряжения отключает одновременно три фазы.
Реле контроля напряжения трехфазное автоматически восстановит питание после нормализации напряжения или тока с задержкой по времени, которая может быть отрегулирована в зависимости от условий эксплуатации.
Изделие, помимо защитных функций, измеряет входное напряжение и ток с возможностью калибровки.
Защитное устройство PLR3-63.3 используется в трехфазных сетях переменного тока и может устанавливаться в щитках в квартирах, офисах, в загородных домах, а также на предприятиях. Устройство позволит защитить оборудование от поломок, возгораний, а также увеличит срок его службы.
Характеристики
- Номинальный ток : 63A
- Количество полюсов: 4
- Номинальное напряжение: 220В (50 Гц)
- Напряжение изоляции: 450В
- Защитный диапазон напряжения: 140-300В
- Минимальная скорость срабатывания защиты: 0,1с
- Вес: 420 г
-
Длина × Ширина × Высота: 90 x 90 x 70 мм
- Срок службы: 5 лет
- Электромеханический ресурс: 100000
Принцип работы реле напряжения трехфазного
В случае, если напряжение или ток на одной из линий выйдет за границы допустимых значений, то реле, через определенное количество времени (минимально 0.1с), отключит нагрузку от линии питания путем обрыва линии L1, L2, L3 одновременно. Когда напряжение нормализуется, то реле начнет отсчет до включения нагрузки, после чего подаст напряжение к потребителю.
Основные регулируемые параметры
- Защита от повышенного напряжения: 230-300 В
- Защиты от пониженного напряжения: 140-210 В
- Защита от перегрузки по току: 1-63 А
- Защита от дисбаланса напряжени: 20-99 В
- Скорость срабатывания защиты: 0,1-30 сек
- Задержка включения: 1-500 сек
Комплект поставки
Реле контроля напряжения трехфазное PLR3-63.3
Руководство по эксплуатации (Паспорт)
Упаковка
Гарантия на реле напряжения трехфазное
- 2 года с даты покупки
Декларация соответствия Техническим Регламентам Таможенного Союза: ЕАЭС N RU Д-RU.РА03.В.47560/25 от 09.04.2025 действует до 08.04.2030
| Вес | 0.42 кг |
|---|---|
| Габариты | 9 × 9 × 7 см |
Реле напряжения нового поколения RE серии V3F предназначено для контроля и защиты промышленного и бытового однофазного и трехфазного оборудования от
- повышенного или пониженного напряжения
- пропадания напряжения на одной фазе
- асимметрии фаз, а также порядка чередования фаз (функция отключаемая)
Реле напряжения RE V3F-40A может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
- Режим работы – синхронный или асинхронный (для однофазного или трехфазного оборудования).
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Контроль асимметрии фаз и чередования фаз в синхронном режиме.
- Полноценный транзит нуля.
- Сечение входных проводов (суммарно) до 16 кв. мм. по каждой фазе.
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра.
- Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
- Полностью цифровое управление.
- True RMS.
- Внутренняя термозащита с возможностью контроля в настройках.
- Настройка комфортного значения яркости дисплея.
- Журнал аварийных состояний напряжения.
- Размер 6-din.
Принцип работы
Прибор управляется микроконтроллером, который анализирует величину напряжения в трехфазной сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (электромагнитное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Прибор может работать в одном из двух режимов – синхронном или асинхронном.
Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.
