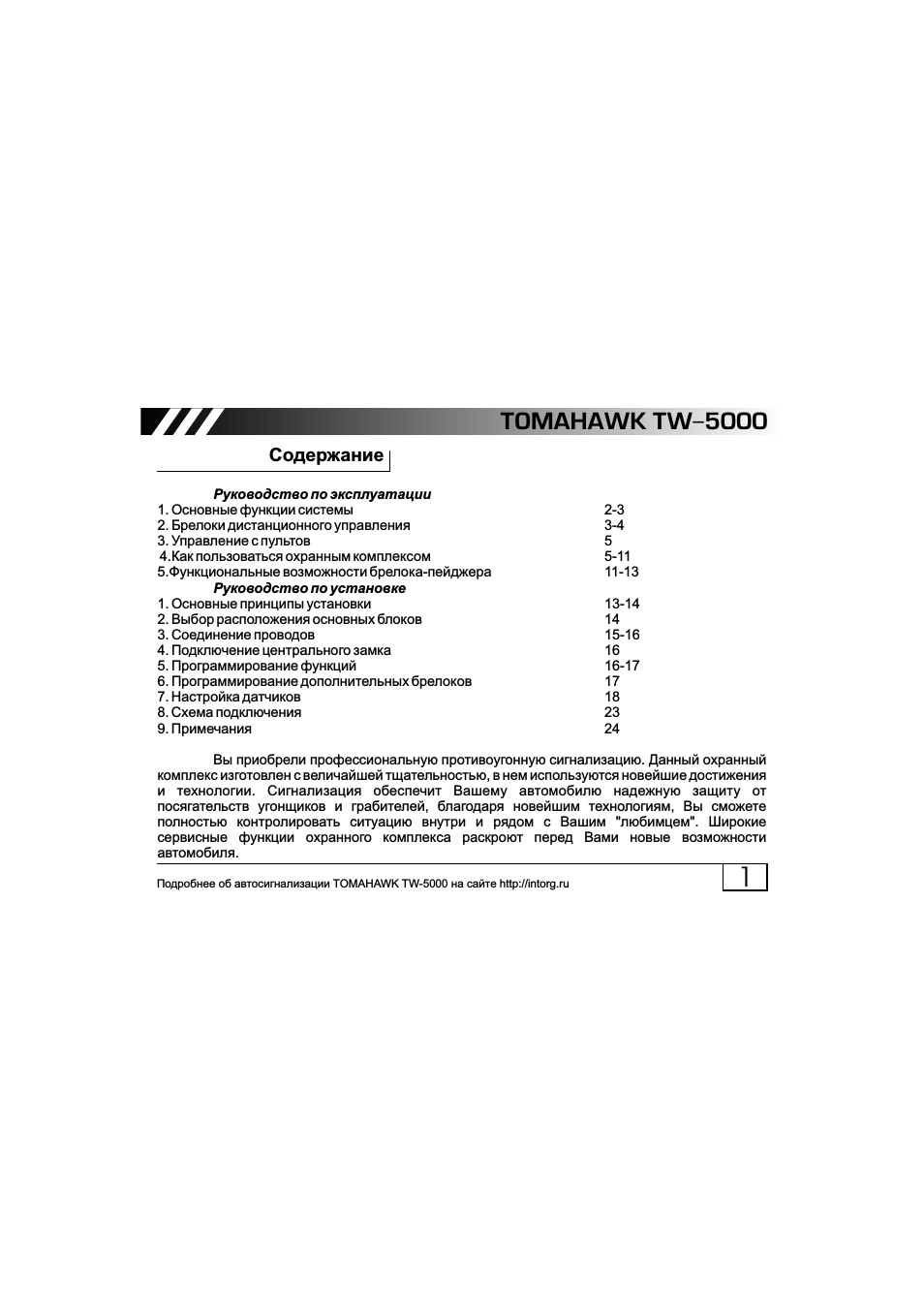

Содержание
Руководство по эксплуатации
1. Основные функции системы
2-3
2. Брелоки дистанционного управления
3-4
3. Управление с пультов
5
4.Как пользоваться охранным комплексом
5-11
5.Функциональные возможности брелока-пейджера
11-13
Руководство по установке
1. Основные принципы установки
13-14
2. Выбор расположения основных блоков
14
3. Соединение проводов
15-16
4. Подключение центрального замка
16
5. Программирование функций
16-17
6. Программирование дополнительных брелоков
17
7. Настройка датчиков
18
8. Схема подключения
23
9. Примечания
24
Вы приобрели профессиональную противоугонную сигнализацию. Данный охранный
комплекс изготовлен с величайшей тщательностью, в нем используются новейшие достижения
и технологии. Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягательств угонщиков и грабителей, благодаря новейшим технологиям, Вы сможете
полностью контролировать ситуацию внутри и рядом с Вашим «любимцем». Широкие
сервисные функции охранного комплекса раскроют перед Вами новые возможности
автомобиля.
TOMAHAWK TW-5000
1
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru
Руководство по эксплуатации

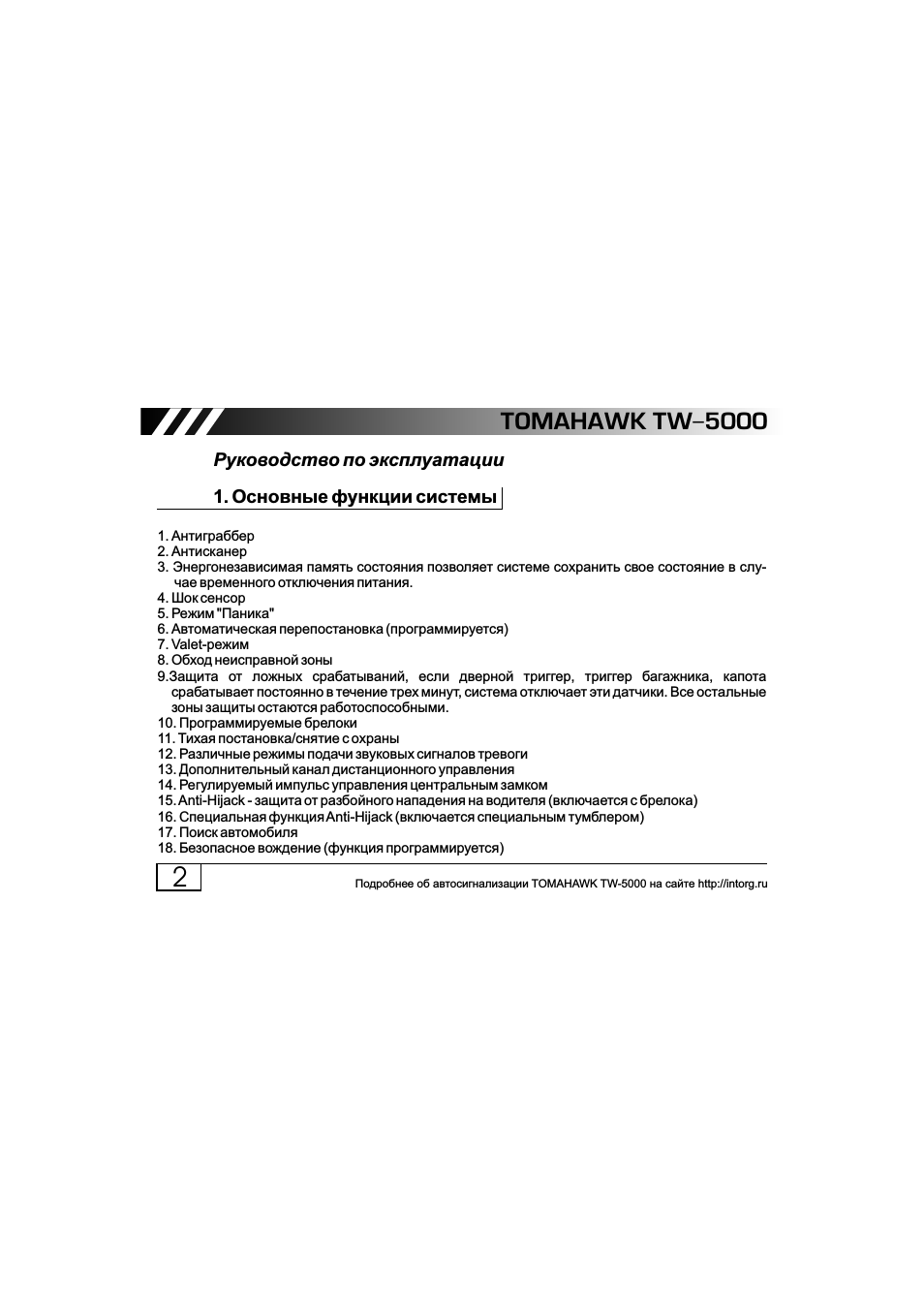

1. Основные функции системы
1. Антиграббер
2. Антисканер
3. Энергонезависимая память состояния позволяет системе сохранить свое состояние в слу-
чае временного отключения питания.
4. Шок сенсор
5. Режим «Паника»
6. Автоматическая перепостановка (программируется)
7. Valet-режим
8. Обход неисправной зоны
9.Защита от ложных срабатываний, если дверной триггер, триггер багажника, капота
срабатывает постоянно в течение трех минут, система отключает эти датчики. Все остальные
зоны защиты остаются работоспособными.
10. Программируемые брелоки
11. Тихая постановка/снятие с охраны
12. Различные режимы подачи звуковых сигналов тревоги
13. Дополнительный канал дистанционного управления
14. Регулируемый импульс управления центральным замком
15. Anti-Hijack — защита от разбойного нападения на водителя (включается с брелока)
16. Специальная функция Anti-Hijack (включается специальным тумблером)
17. Поиск автомобиля
18. Безопасное вождение (функция программируется)
TOMAHAWK TW-5000
2
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

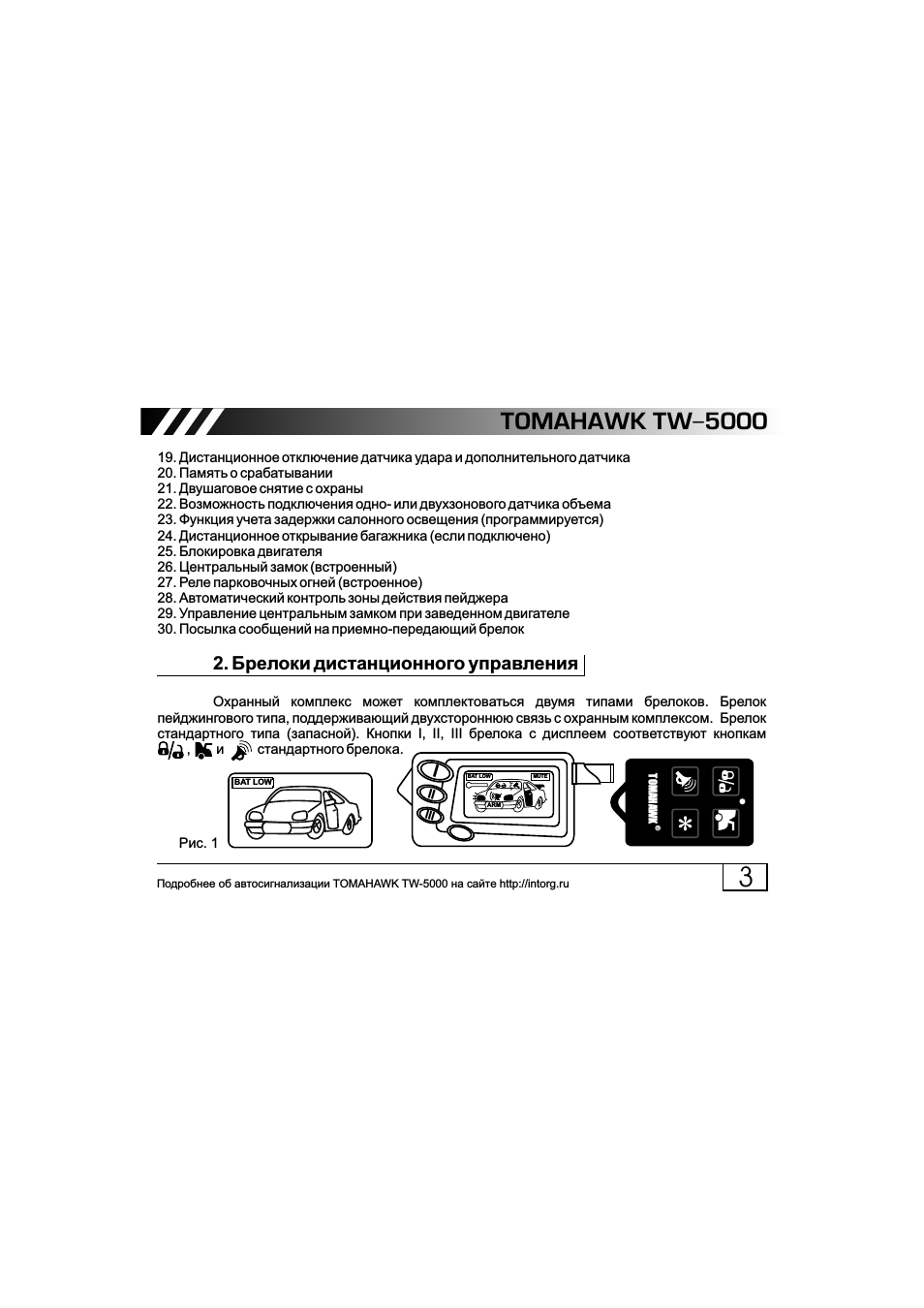

19. Дистанционное отключение датчика удара и дополнительного датчика
20. Память о срабатывании
21. Двушаговое снятие с охраны
22. Возможность подключения одно- или двухзонового датчика объема
23. Функция учета задержки салонного освещения (программируется)
24. Дистанционное открывание багажника (если подключено)
25. Блокировка двигателя
26. Центральный замок (встроенный)
27. Реле парковочных огней (встроенное)
28. Автоматический контроль зоны действия пейджера
29. Управление центральным замком при заведенном двигателе
30. Посылка сообщений на приемно-передающий брелок
2. Брелоки дистанционного управления
Охранный комплекс может комплектоваться двумя типами брелоков. Брелок
пейджингового типа, поддерживающий двухстороннюю связь с охранным комплексом. Брелок
стандартного типа (запасной). Кнопки I, II, III брелока с дисплеем соответствуют кнопкам
, и стандартного брелока.
TOMAHAWK TW-5000
3
BAT LOW
BAT LOW
I
II
III
MUTE
ARM
Рис. 1
T
O
M
A
H
A
W
K
®
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

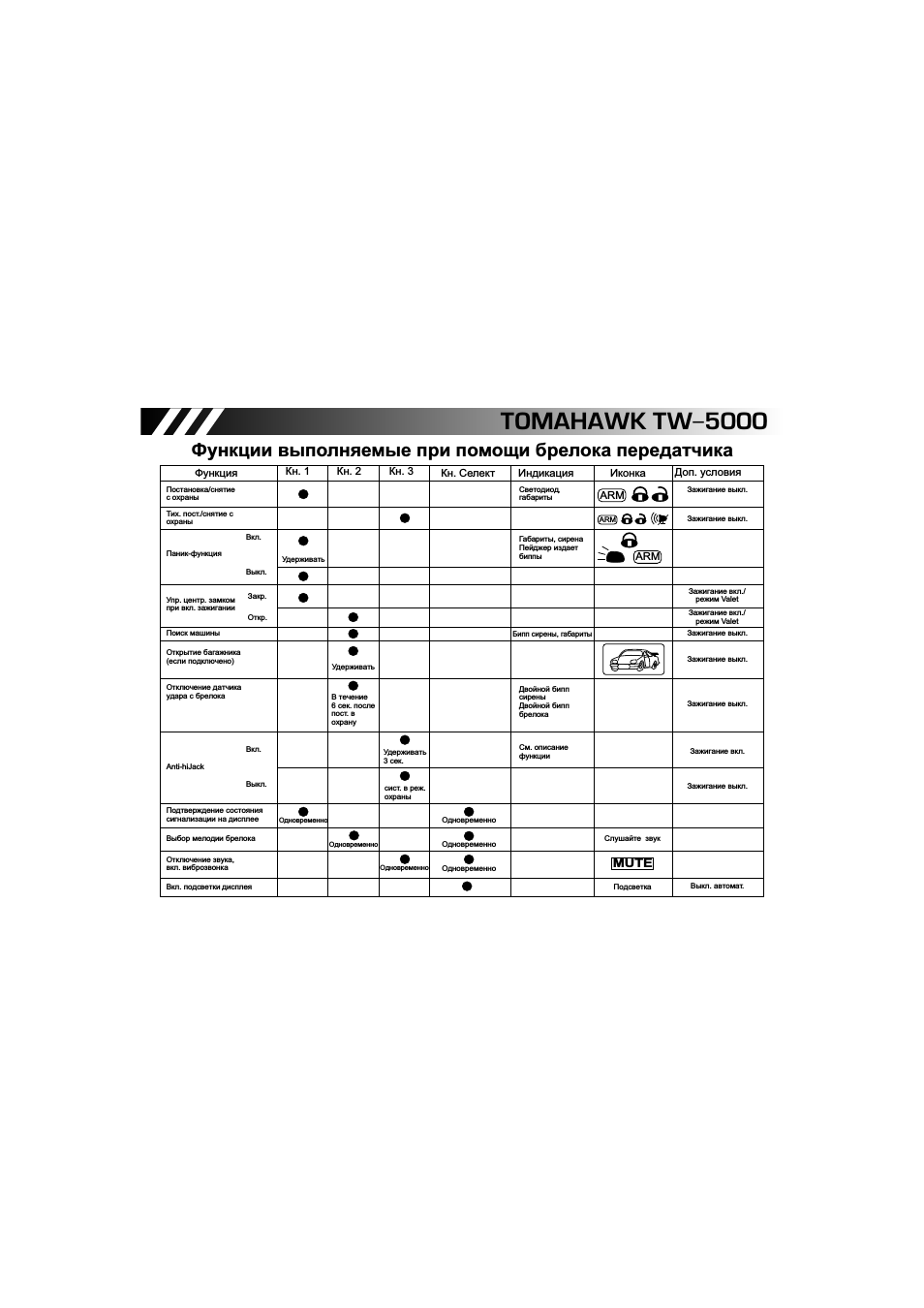

TOMAHAWK TW-5000
Функция
Кн. 1
Кн. 2
Кн. 3
Кн. Селект
Индикация
Иконка
Доп. условия
Постановка/снятие
с охраны
Светодиод,
габариты
ARM
Зажигание выкл.
Паник-функция
Удерживать
Габариты, сирена
Пейджер издает
биппы
ARM
Упр. центр. замком
при вкл. зажигании
Закр.
Откр.
Зажигание вкл./
режим Valet
Поиск машины
Бипп сирены, габариты
Зажигание выкл.
Открытие багажника
(если подключено)
Удерживать
Зажигание выкл.
Отключение датчика
удара с брелока
В течение
6 сек. после
пост. в
охрану
Двойной бипп
сирены
Двойной бипп
брелока
Зажигание выкл.
Тих. пост./снятие с
охраны
ARM
Зажигание выкл.
Anti-hiJack
Вкл.
Выкл.
Удерживать
3 сек.
сист. в реж.
охраны
См. описание
функции
Зажигание вкл.
Зажигание выкл.
Подтверждение состояния
сигнализации на дисплее
Одновременно
Одновременно
Выбор мелодии брелока
Одновременно
Одновременно
Слушайте звук
Отключение звука,
вкл. виброзвонка
Одновременно
Одновременно
MUTE
Вкл. подсветки дисплея
Подсветка
Выкл. автомат.
Функции выполняемые при помощи брелока передатчика
Вкл.
Выкл.
Зажигание вкл./
режим Valet

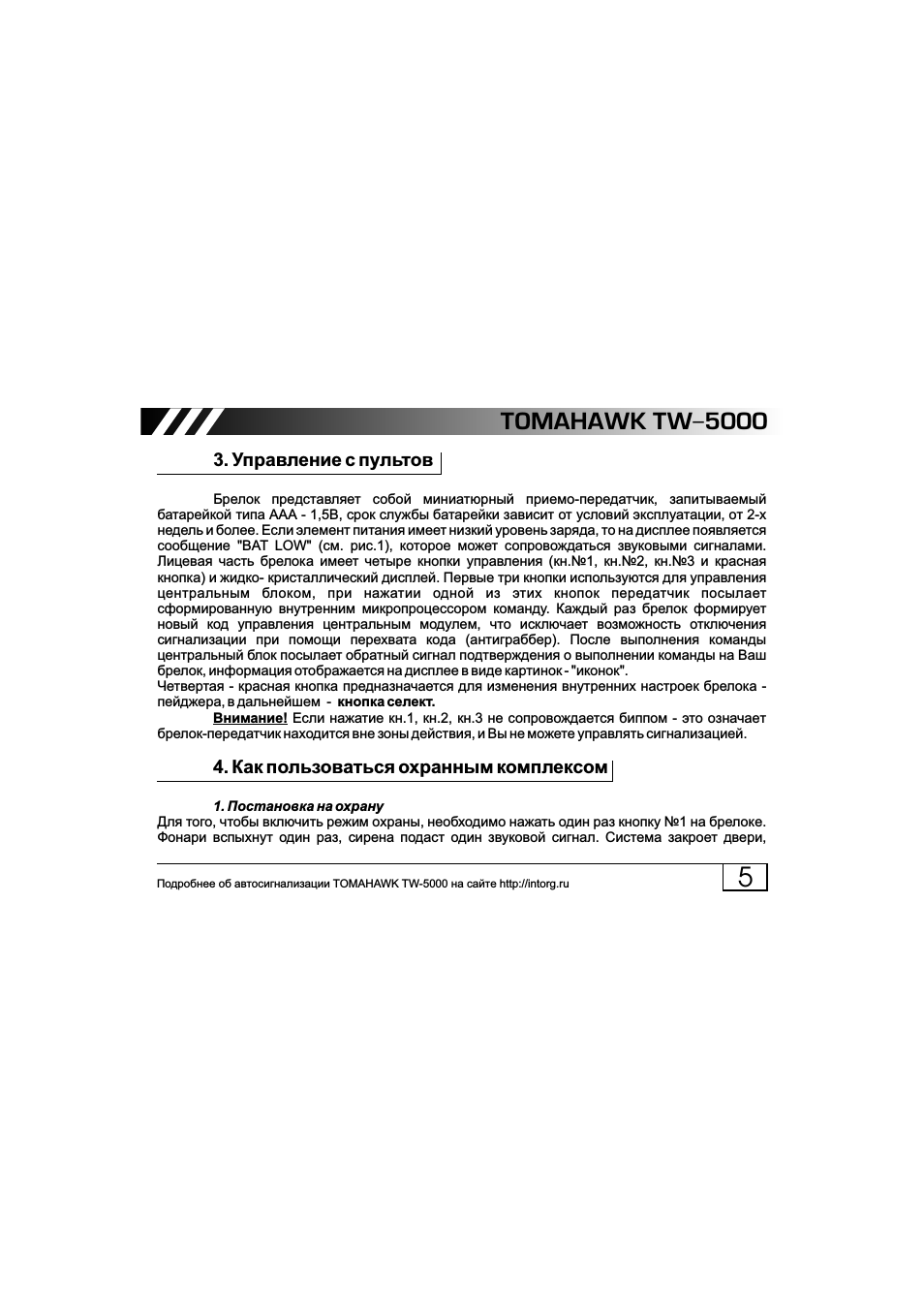

3. Управление с пультов
Брелок представляет собой миниатюрный приемо-передатчик, запитываемый
батарейкой типа ААА — 1,5В, срок службы батарейки зависит от условий эксплуатации, от 2-х
недель и более. Если элемент питания имеет низкий уровень заряда, то на дисплее появляется
сообщение «ВAT LOW» (см. рис.1), которое может сопровождаться звуковыми сигналами.
Лицевая часть брелока имеет четыре кнопки управления (кн.№1, кн.№2, кн.№3 и красная
кнопка) и жидко- кристаллический дисплей. Первые три кнопки используются для управления
центральным блоком, при нажатии одной из этих кнопок передатчик посылает
сформированную внутренним микропроцессором команду. Каждый раз брелок формирует
новый код управления центральным модулем, что исключает возможность отключения
сигнализации при помощи перехвата кода (антиграббер). После выполнения команды
центральный блок посылает обратный сигнал подтверждения о выполнении команды на Ваш
брелок, информация отображается на дисплее в виде картинок — «иконок».
Четвертая — красная кнопка предназначается для изменения внутренних настроек брелока —
пейджера, в дальнейшем — кнопка селект.
Внимание! Если нажатие кн.1, кн.2, кн.3 не сопровождается биппом — это означает
брелок-передатчик находится вне зоны действия, и Вы не можете управлять сигнализацией.
4. Как пользоваться охранным комплексом
1. Постановка на охрану
Для того, чтобы включить режим охраны, необходимо нажать один раз кнопку №1 на брелоке.
Фонари вспыхнут один раз, сирена подаст один звуковой сигнал. Система закроет двери,
TOMAHAWK TW-5000
5
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

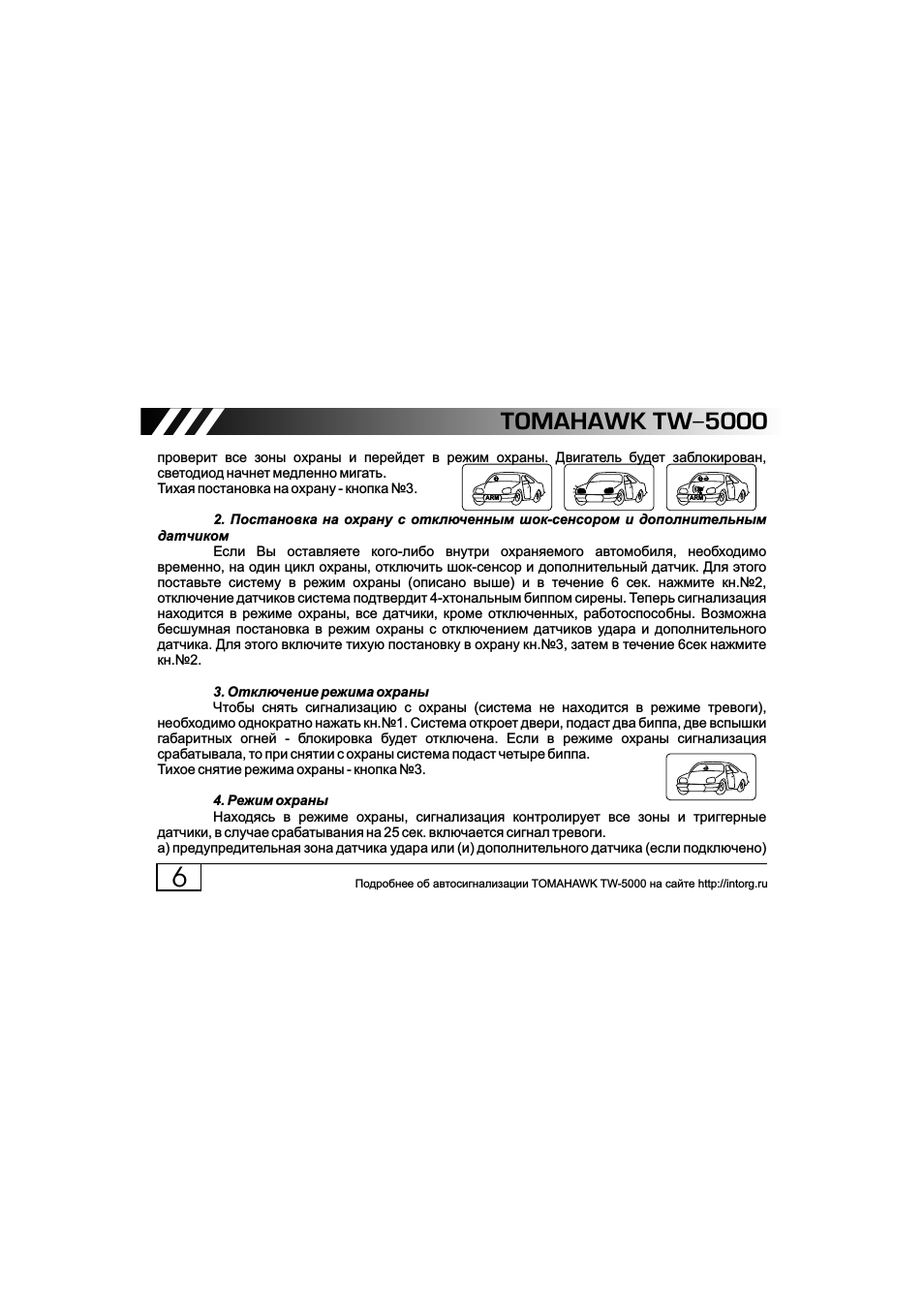

проверит все зоны охраны и перейдет в режим охраны. Двигатель будет заблокирован,
светодиод начнет медленно мигать.
Тихая постановка на охрану — кнопка №3.
2. Постановка на охрану с отключенным шок-сенсором и дополнительным
датчиком
Если Вы оставляете кого-либо внутри охраняемого автомобиля, необходимо
временно, на один цикл охраны, отключить шок-сенсор и дополнительный датчик. Для этого
поставьте систему в режим охраны (описано выше) и в течение 6 сек. нажмите кн.№2,
отключение датчиков система подтвердит 4-хтональным биппом сирены. Теперь сигнализация
находится в режиме охраны, все датчики, кроме отключенных, работоспособны. Возможна
бесшумная постановка в режим охраны с отключением датчиков удара и дополнительного
датчика. Для этого включите тихую постановку в охрану кн.№3, затем в течение 6сек нажмите
кн.№2.
3. Отключение режима охраны
Чтобы снять сигнализацию с охраны (система не находится в режиме тревоги),
необходимо однократно нажать кн.№1. Система откроет двери, подаст два биппа, две вспышки
габаритных огней — блокировка будет отключена. Если в режиме охраны сигнализация
срабатывала, то при снятии с охраны система подаст четыре биппа.
Тихое снятие режима охраны — кнопка №3.
4. Режим охраны
Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные
датчики, в случае срабатывания на 25 сек. включается сигнал тревоги.
а) предупредительная зона датчика удара или (и) дополнительного датчика (если подключено)
TOMAHAWK TW-5000
ARM
ARM
6
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

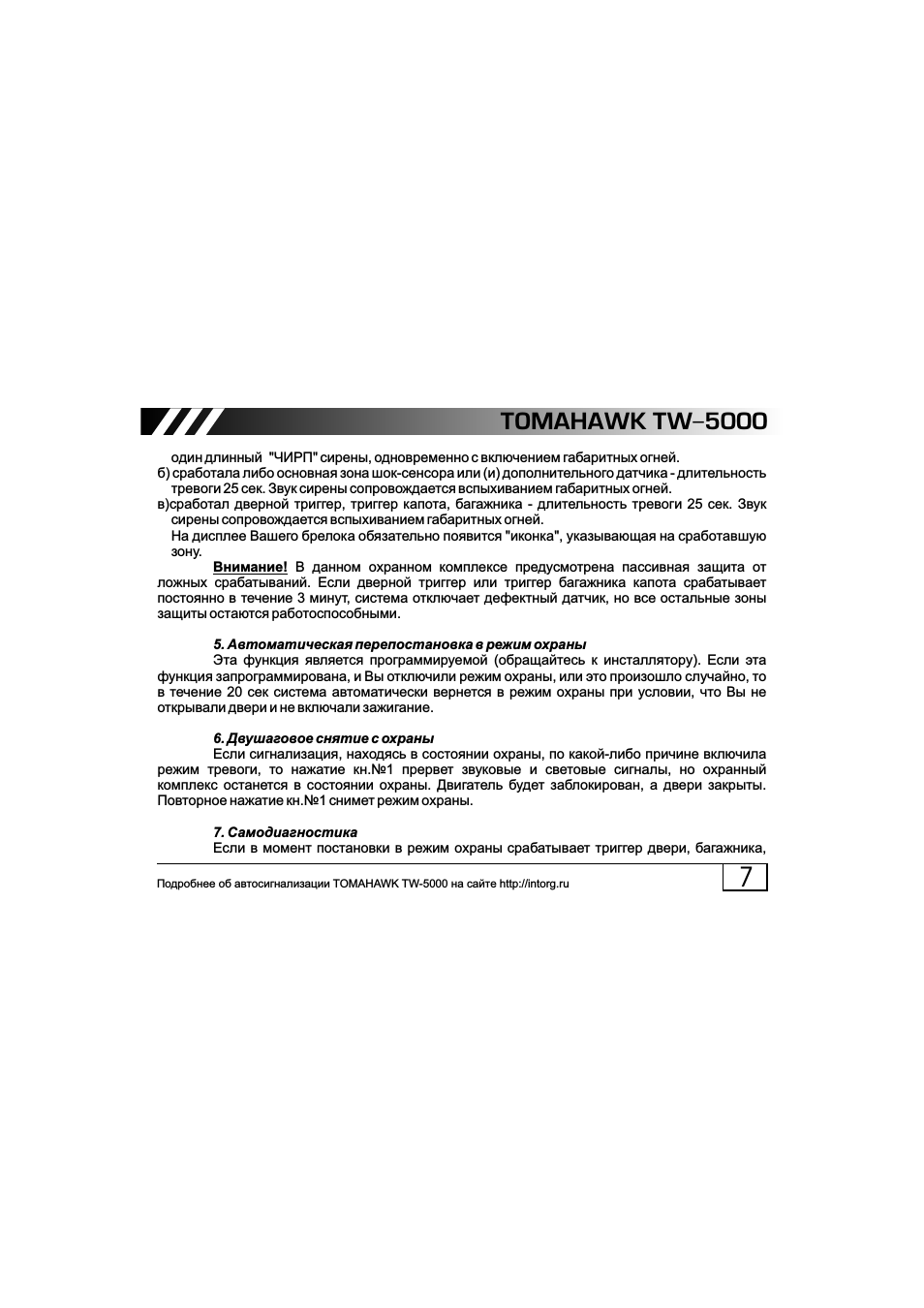

один длинный «ЧИРП» сирены, одновременно с включением габаритных огней.
б) cработала либо основная зона шок-сенсора или (и) дополнительного датчика — длительность
тревоги 25 сек. Звук сирены сопровождается вспыхиванием габаритных огней.
в)cработал дверной триггер, триггер капота, багажника — длительность тревоги 25 сек. Звук
сирены сопровождается вспыхиванием габаритных огней.
На дисплее Вашего брелока обязательно появится «иконка», указывающая на сработавшую
зону.
Внимание! В данном охранном комплексе предусмотрена пассивная защита от
ложных срабатываний. Если дверной триггер или триггер багажника капота срабатывает
постоянно в течение 3 минут, система отключает дефектный датчик, но все остальные зоны
защиты остаются работоспособными.
5. Автоматическая перепостановка в режим охраны
Эта функция является программируемой (обращайтесь к инсталлятору). Если эта
функция запрограммирована, и Вы отключили режим охраны, или это произошло случайно, то
в течение 20 сек система автоматически вернется в режим охраны при условии, что Вы не
открывали двери и не включали зажигание.
6. Двушаговое снятие с охраны
Если сигнализация, находясь в состоянии охраны, по какой-либо причине включила
режим тревоги, то нажатие кн.№1 прервет звуковые и световые сигналы, но охранный
комплекс останется в состоянии охраны. Двигатель будет заблокирован, а двери закрыты.
Повторное нажатие кн.№1 снимет режим охраны.
7. Самодиагностика
Если в момент постановки в режим охраны срабатывает триггер двери, багажника,
TOMAHAWK TW-5000
7
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

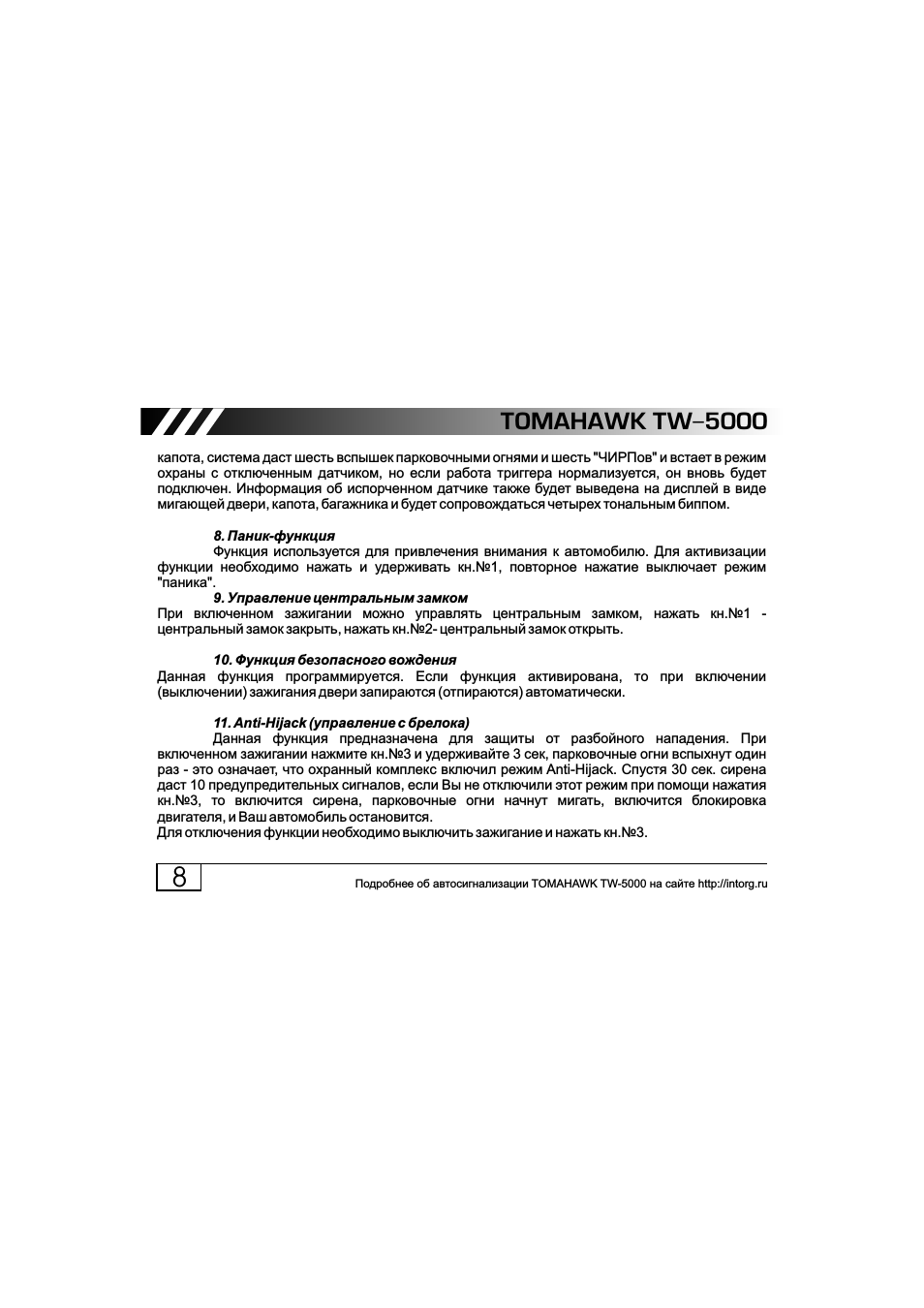

капота, система даст шесть вспышек парковочными огнями и шесть «ЧИРПов» и встает в режим
охраны с отключенным датчиком, но если работа триггера нормализуется, он вновь будет
подключен. Информация об испорченном датчике также будет выведена на дисплей в виде
мигающей двери, капота, багажника и будет сопровождаться четырех тональным биппом.
8. Паник-функция
Функция используется для привлечения внимания к автомобилю. Для активизации
функции необходимо нажать и удерживать кн.№1, повторное нажатие выключает режим
«паника».
9. Управление центральным замком
При включенном зажигании можно управлять центральным замком, нажать кн.№1 —
центральный замок закрыть, нажать кн.№2- центральный замок открыть.
10. Функция безопасного вождения
Данная функция программируется. Если функция активирована, то при включении
(выключении) зажигания двери запираются (отпираются) автоматически.
11. Anti-Hijack (управление с брелока)
Данная функция предназначена для защиты от разбойного нападения. При
включенном зажигании нажмите кн.№3 и удерживайте 3 сек, парковочные огни вспыхнут один
раз — это означает, что охранный комплекс включил режим Anti-Hijack. Спустя 30 сек. сирена
даст 10 предупредительных сигналов, если Вы не отключили этот режим при помощи нажатия
кн.№3, то включится сирена, парковочные огни начнут мигать, включится блокировка
двигателя, и Ваш автомобиль остановится.
Для отключения функции необходимо выключить зажигание и нажать кн.№3.
TOMAHAWK TW-5000
8
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru

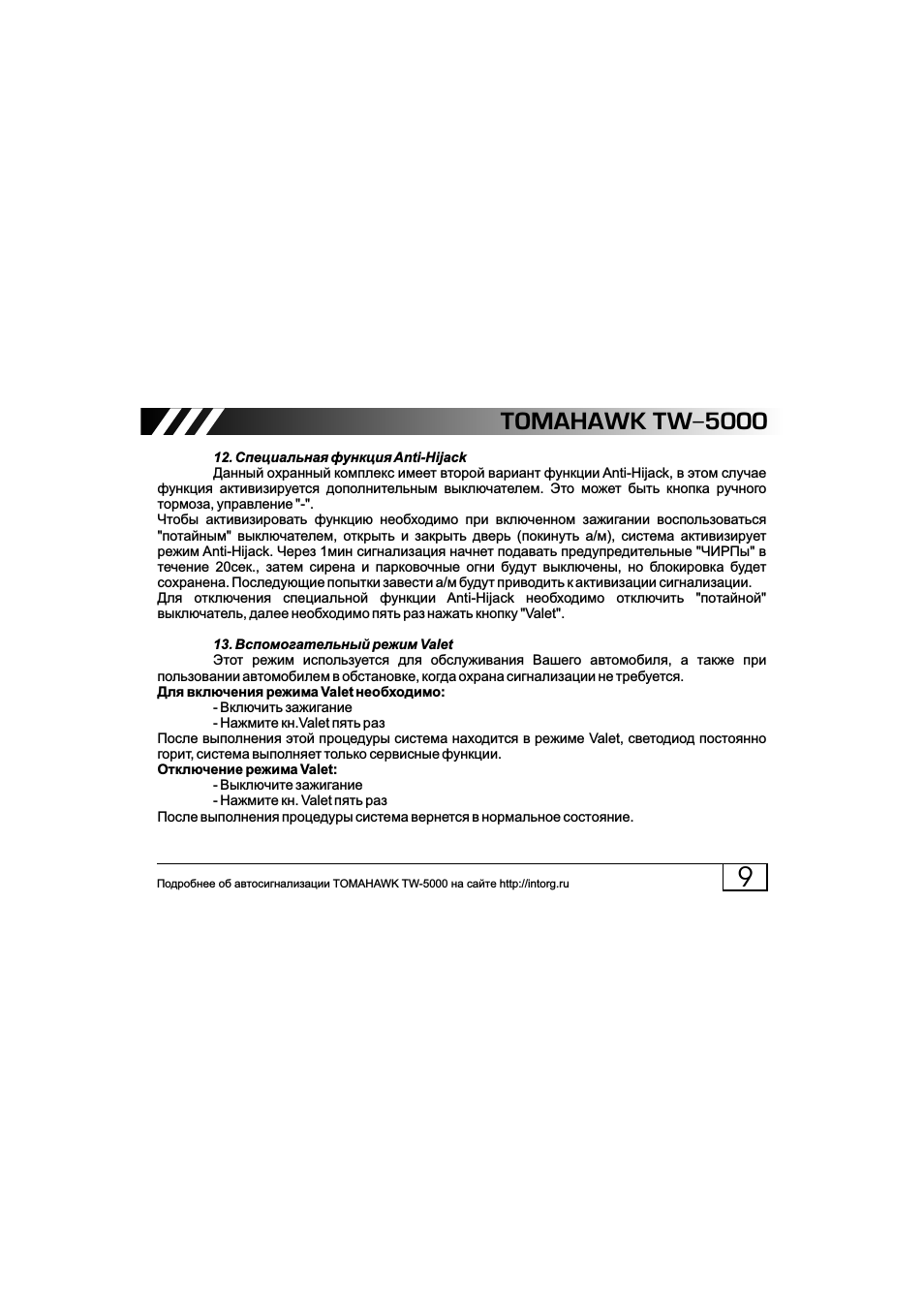

12. Специальная функция Anti-Hijack
Данный охранный комплекс имеет второй вариант функции Anti-Hijack, в этом случае
функция активизируется дополнительным выключателем. Это может быть кнопка ручного
тормоза, управление «-«.
Чтобы активизировать функцию необходимо при включенном зажигании воспользоваться
«потайным» выключателем, открыть и закрыть дверь (покинуть а/м), система активизирует
режим Anti-Hijack. Через 1мин сигнализация начнет подавать предупредительные «ЧИРПы» в
течение 20сек., затем сирена и парковочные огни будут выключены, но блокировка будет
сохранена. Последующие попытки завести а/м будут приводить к активизации сигнализации.
Для отключения специальной функции Anti-Hijack необходимо отключить «потайной»
выключатель, далее необходимо пять раз нажать кнопку «Valet».
13. Вспомогательный режим Valet
Этот режим используется для обслуживания Вашего автомобиля, а также при
пользовании автомобилем в обстановке, когда охрана сигнализации не требуется.
Для включения режима Valet необходимо:
— Включить зажигание
— Нажмите кн.Valet пять раз
После выполнения этой процедуры система находится в режиме Valet, светодиод постоянно
горит, система выполняет только сервисные функции.
Отключение режима Valet:
— Выключите зажигание
— Нажмите кн. Valet пять раз
После выполнения процедуры система вернется в нормальное состояние.
TOMAHAWK TW-5000
9
Подробнее об автосигнализации TOMAHAWK TW-5000 на сайте http://intorg.ru
04:16
Как подключить сигнализацию
10:33
Автосигнализация Tomahawk TW-9010 из китая. Тест «на коленке»
44:34
Как самому установить автосигнализацию с автозапуском Tamohawk 9010 на Nissan Tiida 2005 ДимАСС
02:18
Как самому прописать брелок сигнализации tomahawk tw-9020 Где купить?
01:48
TOMAHAWK TW-9010 — Совместимость брелков с обратной связью
01:46
Снятие с охраны без брелка Tomahawk TW-9010
09:51
ТОП 5 бюджетных автосигнализаций с автозаводом
03:31
Tomahawk X5 Remote Start 2 Way Pager Car Alarm with 2 stage impact and interior Ultrasonic Sensors
Нажмите на кнопку для помощи
TOMAHAWK TW-5000
Содержание
Руководствопоэксплуатации
1. Основные функции системы 2-3
2. Брелоки дистанционногоуправления 3-4
Управлениеспультов
3. 5
4.Как пользоватьсяохранным комплексом 5-11
5. 11-13
Функциональные возможности брелока-пейджера
Руководствопоустановке
1. Основные принципы установки 13-14
2. Выбор расположения основных блоков 14
3. Соединение проводов 15-16
4. Подключение центральногозамка 16
5. Программирование функций 16-17
6. Программирование дополнительных брелоков 17
7. Настройка датчиков 18
8. Схема подключения 23
9. Примечания 24
Вы приобрели профессиональную противоугонную сигнализацию. Данный охранный
комплекс изготовленсвеличайшей тщательностью, в нем используютсяновейшие достижения
и технологии. Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягательств угонщиков и грабителей, благодаря новейшим технологиям, Вы сможете
полностью контролировать ситуацию внутри и рядом с Вашим «любимцем». Широкие
сервисные функции охранного комплекса раскроют перед Вами новые возможности
автомобиля.
1
TOMAHAWK TW-5000
Руководствопо эксплуатации
1. Основные функции системы
1. Антиграббер
2. Антисканер
3. Энергонезависимая память состояния позволяет системе сохранить свое состояние в слу-
чае временного отключенияпитания.
4. Шок сенсор
5. Режим»Паника»
6. Автоматическая перепостановка (программируется)
7. Valet-режим
8. Обходнеисправнойзоны
9.Защита от ложных срабатываний, если дверной триггер, триггер багажника, капота
срабатывает постоянно в течение трех минут, система отключаетэти датчики. Все остальные
зоны защиты остаются работоспособными.
10. Программируемые брелоки
11.Тихая постановка/снятие сохраны
12. Различныережимы подачи звуковых сигналовтревоги
13. Дополнительныйканал дистанционного управления
14. Регулируемый импульс управления центральным замком
15. Anti-Hijack — защита от разбойного нападения на водителя(включается с брелока)
16. Специальная функция Anti-Hijack (включается специальным тумблером)
17. Поиск автомобиля
18. Безопасное вождение (функция программируется)
2
TOMAHAWK TW-5000
19. Дистанционное отключение датчика удара и дополнительногодатчика
20. Память о срабатывании
21. Двушаговоеснятие с охраны
22. Возможность подключения одно- или двухзоновогодатчика объема
23. Функция учета задержки салонного освещения (программируется)
24. Дистанционное открывание багажника (если подключено)
25. Блокировка двигателя
26. Центральный замок (встроенный)
27. Реле парковочных огней (встроенное)
28. Автоматическийконтроль зоны действия пейджера
29. Управлениецентральным замком при заведенном двигателе
30. Посылка сообщений на приемно-передающий брелок
2. Брелоки дистанционного управления
Охранный комплекс может комплектоваться двумя типами брелоков. Брелок
пейджингового типа, поддерживающий двухстороннюю связь с охранным комплексом. Брелок
стандартного типа (запасной). Кнопки I, II, III брелока с дисплеем соответствуют кнопкам
, è стандартногобрелока.
TOMAHAW
K
®
Ðèñ. 1
BAT LOW
I
BAT LOW
II
III
MUTE
ARM
3
TOMAHAWK TW-5000
Функции выполняемые при помощи брелока передатчика
Функция
Постановка/снятие
с охраны
Тих. пост./снятие с
охраны
Паник-функция
Упр. центр. замком
при вкл. зажигании
Поиск машины
Открытие багажника
(если подключено)
Отключение датчика
удара с брелока
Anti-hiJack
Подтверждение состояния
сигнализации на дисплее
Выбор мелодии брелока
Отключение звука,
вкл. виброзвонка
Вкл. подсветки дисплея
Êí. 1 Êí. 2 Êí. 3
Âêë.
Удерживать
Âûêë.
Çàêð.
Îòêð.
Âêë.
Âûêë.
Одновременно
Удерживать
В течение
6 сек. после
пост. в
охрану
Одновременно
Удерживать
3 сек.
сист. в реж.
охраны
Одновременно
Кн. Селект Индикация Иконка
Одновременно
Одновременно
Одновременно
Светодиод,
габариты
Габариты, сирена
Пейджер издает
биппы
Бипп сирены, габариты
Двойной бипп
сирены
Двойной бипп
брелока
См. описание
функции
ARM
ARM
Слушайте звук
MUTE
Подсветка
ARM
Доп. условия
Зажигание выкл.
Зажигание выкл.
Зажигание вкл.
Зажигание вкл.
Зажигание выкл.
Зажигание выкл.
Зажигание выкл.
Зажигание вкл.
Зажигание выкл.
Выкл. автомат.
TOMAHAWK TW-5000
3. Управление с пультов
Брелок представляет собой миниатюрный приемо-передатчик, запитываемый
батарейкой типа ААА — 1,5В, срок службы батарейки зависит от условий эксплуатации, от 2-х
недель и более. Если элемент питания имеет низкий уровень заряда, то на дисплее появляется
сообщение «ВAT LOW» (см. рис.1), которое может сопровождаться звуковыми сигналами.
Лицевая часть брелока имеет четыре кнопки управления (кн.¹1, кн.¹2, кн.¹3 и красная
кнопка) и жидко- кристаллический дисплей. Первые три кнопки используются для управления
центральным блоком, при нажатии одной из этих кнопок передатчик посылает
сформированную внутренним микропроцессором команду. Каждый раз брелок формирует
новый код управления центральным модулем, что исключает возможность отключения
сигнализации при помощи перехвата кода (антиграббер). После выполнения команды
центральный блок посылает обратный сигнал подтверждения о выполнении команды на Ваш
брелок, информация отображается на дисплеев виде картинок — «иконок».
Четвертая — красная кнопка предназначается для изменения внутренних настроек брелока пейджера, в дальнейшем —
Внимание!
брелок-передатчикнаходится вне зоныдействия, и Вы не можете управлять сигнализацией.
4. Как пользоватьсяохранным комплексом
1. Постановка на охрану
Для того, чтобы включить режим охраны, необходимо нажать один раз кнопку ¹1 на брелоке.
Фонари вспыхнут один раз, сирена подаст один звуковой сигнал. Система закроет двери,
кнопка селект.
Если нажатие кн.1, кн.2, кн.3 не сопровождается биппом — это означает
5
TOMAHAWK TW-5000
проверит все зоны охраны и перейдет в режим охраны. Двигатель будет заблокирован,
светодиод начнет медленно мигать.
Тихаяпостановка наохрану — кнопка ¹3.
2. Постановка на охрану с отключенным шок-сенсором и дополнительным
датчиком
Если Вы оставляете кого-либо внутри охраняемого автомобиля, необходимо
временно, на один цикл охраны, отключить шок-сенсор и дополнительный датчик. Для этого
поставьте систему в режим охраны (описано выше) и в течение 6 сек. нажмите кн.¹2,
отключение датчиков системаподтвердит 4-хтональным биппомсирены. Теперь сигнализация
находится в режиме охраны, все датчики, кроме отключенных, работоспособны. Возможна
бесшумная постановка в режим охраны с отключением датчиков удара и дополнительного
датчика. Для этого включите тихую постановку в охрану кн.¹3, затем в течение 6сек нажмите
кн.¹2.
3. Отключение режима охраны
Чтобы снять сигнализацию с охраны (система не находится в режиме тревоги),
необходимооднократно нажать кн.¹1. Система откроет двери, подаст два биппа, две вспышки
габаритных огней — блокировка будет отключена. Если в режиме охраны сигнализация
срабатывала,то при снятии с охраны система подаст четыре биппа.
Тихоеснятие режима охраны — кнопка ¹3.
4. Режим охраны
Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные
датчики, в случае срабатывания на 25 сек. включается сигнал тревоги.
а) предупредительная зона датчика удара или (и) дополнительного датчика (если подключено)
ARMARM
6
TOMAHAWK TW-5000
один длинный «ЧИРП» сирены, одновременно с включением габаритных огней.
б) cработала либо основная зона а или (и) дополнительного датчика — длительность
тревоги 25 сек. Звук сирены сопровождается вспыхиванием габаритныхогней.
в)cработал дверной триггер, триггер капота, багажника — длительность тревоги 25 сек. Звук
сирены сопровождаетсявспыхиванием габаритных огней.
На дисплее Вашего брелока обязательно появится «иконка», указывающая на сработавшую
зону.
Внимание!
ложных срабатываний. Если дверной триггер или триггер багажника капота срабатывает
постоянно в течение 3 минут, система отключает дефектный датчик, но все остальные зоны
защиты остаются работоспособными.
5. Автоматическая перепостановка в режим охраны
Эта функция является программируемой (обращайтесь к инсталлятору). Если эта
функция запрограммирована, и Вы отключили режим охраны, или это произошло случайно, то
в течение 20 сек система автоматически вернется в режим охраны при условии, что Вы не
открывали двери ине включали зажигание.
6. Двушаговое снятие с охраны
Если сигнализация, находясь в состоянии охраны, по какой-либо причине включила
режим тревоги, то нажатие кн.¹1 прервет звуковые и световые сигналы, но охранный
комплекс останется в состоянии охраны. Двигатель будет заблокирован, а двери закрыты.
Повторное нажатие кн.¹1 снимет режим охраны.
7. Самодиагностика
Если в момент постановки в режим охраны срабатывает триггер двери, багажника,
В данном охранном комплексе предусмотрена пассивная защита от
шок-сенсор
7
TOMAHAWK TW-5000
капота, система даст шесть вспышек парковочными огнями и шесть «ЧИРПов»и встает в режим
охраны с отключенным датчиком, но если работа триггера нормализуется, он вновь будет
подключен. Информация об испорченном датчике также будет выведена на дисплей в виде
мигающей двери, капота, багажника и будетсопровождаться четырехтональным биппом.
8. Паник-функция
Функция используется для привлечения внимания к автомобилю. Для активизации
функции необходимо нажать и удерживать кн.¹1, повторное нажатие выключает режим
«паника».
9. Управление центральным замком
При включенном зажигании можно управлять центральным замком, нажать кн.¹1 центральный замок закрыть, нажатькн.¹2- центральный замок открыть.
10. Функция безопасного вождения
Если после включения зажигания через 5 секунд двери закроются и откроются, то
автоматическое закрытие центрального замка отменяется для того, чтобы избежать закрытия
пустого автомобиля с заведенным двигателем.
11.Anti-Hijack (управление с брелока)
Данная функция предназначена для защиты от разбойного нападения. При
включенном зажигании нажмите кн.¹3 и удерживайте 3 сек, парковочные огни вспыхнут один
раз — это означает, что охранный комплекс включил режим Anti-Hijack. Спустя 30 сек. сирена
даст 10 предупредительных сигналов, если Вы не отключили этот режим при помощи нажатия
кн.¹3, то включится сирена, парковочные огни начнут мигать, включится блокировка
двигателя, и Ваш автомобиль остановится.
Для отключения функции необходимо выключить зажигание и нажать кн.¹3.
8
Loading…
Отечественные водители при выборе охранных комплексов обращают внимание на множество компонентов. Такими являются: степень защиты от угона, наличие обратной связи, удобство интерфейса, стоимость набора и присутствие дополнительных опций. В среднем ценовом сегменте прочную позицию занимает модель Томагавк 5000, имеющая огромное количество достоинств. Подробный обзор системы, включая инструкцию по эксплуатации, можно увидеть в данной статье.
Содержание
- Плюсы и минусы
- Всё брелок и аналоги
- Руководство по эксплуатации
- Как отключить автопостановку на охрану
- Инструкция подключения
- Почему система не выходит из режима Valet
- Цена
- Охранная система не работает
- Отзывы
Вы можете cкачать официальную инструкцию.
Узнайте какой брелок подойдет Tomahawk TW 4000.
Плюсы и минусы
Охранная система Tomahawk TW-5000 продаётся в упаковке, готовой к непосредственной установке. Сигнализация имеет совместимость со всеми автомобилями, оснащёнными 12-вольтовой проводкой. В комплектацию входит:
- центральный процессор, обрабатывающий команды с пульта и отвечающий за их выполнение;
- приемопередатчик (антенна), принимающая сигнал с пейджера на расстоянии до 800 метров;
- основной брелок с обратной связью и ЖК-дисплеем;
- запасной коммуникатор на случай утери главного. Отличается тем, что не имеет экрана и уменьшенной дальностью действия;
- светодиодный индикатор, уведомляющий о состоянии системы;
- настраиваемый датчик удара и наклона. Два уровня – «удар» и «авария», несколько ступеней чувствительности позволяют отрегулировать его согласно пожеланиям;
- сервисная кнопка Override, отвечающая за аварийное снятие с охраны, переходы в дополнительные режимы;
- реле блокировки мотора;
- концевики дверей, капота, багажного отделения – необходимы для корректного срабатывания блокировки центрального замка;
- руководство по установке и эксплуатации системы.
Как любая сигнализация, Томагавк ТВ-5000 имеет собственные достоинства и недостатки. К плюсам относят:
- простой монтаж на авто, благодаря CAN-шине;
- беспроблемную эксплуатацию на протяжении длительного времени;
- богатый перечень дополнительных функций, упрощающих жизнь владельцу;
- малое энергопотребление.
Минусы тоже имеются.
- Технические характеристики позволяют отдавать команды с расстояния до 800 метров. В условиях мегаполиса – меньше.
- Тонкий пластик брелка иногда лопается и пульт глючит. В этом случае требуется замена детали.
Tomahawk TW 5000: брелок, аналог
Передатчик данного охранного комплекса является уникальной разработкой, имеющей эксклюзивный дизайн. Отличительные черты – наличие дисплея с синей подсветкой и четыре кнопки управления. При поломке брелка требуется приобрести новый аналог, стоимость которого составляет около 1000 рублей.
Но, прежде чем заменить пульт, его необходимо привязать к определённой машине. Программирование осуществляется таким образом.
- Память автомобиля может вместить до 4-х брелков. Первый шаг – включить зажигание авто и нажать клавишу Оверрайд на 5 секунд. После этого автомобиль издаст четыре звуковых и световых сигнала, подтверждая успешность процедуры.
- Теперь нажимается любая клавиша нового пульта для осуществления контакта с комплексом. Один сигнал от авто скажет о корректности привязки.
- Процедуру можно проводить с четырьмя различными пультами – система запоминает именно такое количество устройств.
- Завершение процедуры происходит автоматически – достаточно ничего не нажимать на протяжении 6 секунд.
Каждый раз при прописывании брелков система обнуляет память, поэтому потребуется привязывать заново старые пульты.
Руководство по эксплуатации
Автосигнализация Томагавк TW 5000 имеет большое количество функций, куда входит:
- автоматический контроль дальности брелка;
- дополнительная защита от ложных срабатываний;
- память о «тревогах» сигнализации;
- тихая постановка, режим беззвучной охраны;
- специальные каналы для подключения опциональных функций;
- паника;
- антиограбление;
- автоматический переход в режим охраны;
- настраиваемая опция безопасного вождения;
- двухшаговое снятие с охраны;
- фишка задержки внутрисалонных огней;
- функция блокировки мотора;
- опция антисканнера и антиграббера, исключающая риск перехвата и расшифровки данных;
- двусторонняя связь, включающая отправку сообщений непосредственно на брелок.
Чтобы полностью реализовать потенциал сигнализации, необходимо её правильно установить и корректно настроить. Скачать сорокастраничное руководство по подсоединению и эксплуатации можно по ссылке, размещённой на сайте.
Как отключить автопостановку на охрану Tomahawk 5000
Часто установщики настраивают функцию самостоятельной постановки на охрану. Если она не устраивает владельца, то её можно отключить через меню программирования. Для этого необходимо сесть в авто и включить зажигание. Теперь требуется 6 раз нажать сервисную клавишу Override для перехода в специальный режим настройки функций. После выключения зажигания авто шесть раз издаст сигнал, подтверждая готовность. Далее необходимо нажать клавишу Override ещё 12 раз, выбрав подходящую функцию (автоматическая постановка на охрану) и кликнуть по первой кнопке брелока, присвоив ей значение «выкл».
Подсоединение модели происходит стандартным образом. Профессиональные мастера устанавливают её за несколько часов. Впрочем, можно установить комплекс самостоятельно, имея в руках подходящую схему и требуемый набор инструментов:
- паяльные принадлежности: лампа, термоусадочные трубки;
- отвёртка, круглогубцы, набор для снятия внутрисалонной облицовки;
- тестер или сигнальная лампочка.
После того, как удалось скачать документ и найти инструменты, необходимо придерживаться определённых правил для корректной установки.
- Центральный блок устанавливается внутри салона, в месте, недоступном для злоумышленника. Также необходимо обеспечить качественное отведение тепла.
- Антенна монтируется как можно выше, но вдали от металлических деталей и других источников помех.
- Светодиодный индикатор выводится на лобовое стекло для максимально эффективного контроля состояния системы.
- Блок звуковой сирены прячется в подкапотное пространство. Но вдали от источников высоких температур, чтобы исключить риск оплавления.
- Для эффективной работы центрального замка, концевики дверей и багажного отделения располагаются в местах, закрытых от влаги.
- Датчик удара и наклона монтируется на передней стойке. Желательно обеспечить быстрый доступ к нему для возможности проведения регулировки.
- Сервисная клавиша должна быть спрятана от постороннего взгляда, ведь она позволяет отключить сигнализацию без пульта.
Почему система не выходит из режима Valet
Охранный комплекс Томагавк ТВ 5000 имеет специальный сервисный режим Валет, ограничивающий часть функций. Это необходимо для передачи машины на СТО или сервис и выполнения различных ремонтных работ. Иногда владельцы сталкиваются с проблемами, когда сервисный режим сложно отключить. Это может происходить из-за поменянной батарейки в пульте и сбитых настроек. Проблема решается сбросом на заводские установки. В случае, если это не сработало, рекомендуется отвезти автомобиль специалистам на сервис для устранения поломки.
Цена
Ниже представлена таблица с ориентировочной ценой сигнализации в различных городах России.
| Магазины | Минимальная стоимость Tomahawk TW-5000, рублей |
| Москва | От 2300 |
| Санкт-Петербург | 2100 |
| Екатеринбург | 2050 |
| Волгоград | 2150 |
| Самара | 2200 |
Охранная система не работает
Некоторые водители жалуются на то, что автосигнализация Tomahawk 5000 сбоит и доставляет проблемы. Причин может быть несколько.
- Если сигнализация глючит сразу после установки, то необходимо свериться со схемой подключения, возможно, при монтаже была совершена ошибка. Если это случилось спустя долгое время эксплуатации, то необходимо проверить целостность проводов и соединений.
- Причиной неисправности может быть «сырая» прошивка. В этом случае помогает откат на более ранние версии системы.
- Если антенна плохо ловит, то желательно заменить батарейку в пульте. Из-за этого сигнал не доходит до антенны или достаёт неполным. Также причиной некорректного выполнения команд может стать слабый заряд аккумулятора. Рекомендуется зарядить батарею.
- Частое срабатывание говорит о высокой чувствительности датчика. Рекомендовано настроить его по своему усмотрению.
- При неисправности пульта рекомендуется заново прописать брелок. В случае повторного глюка советуем заменить пейджер.
Комплексные проблемы лучше решают профессиональные мастера на специализированных сервис центрах.
Отзывы владельцев
Борис, 41:
«Брал в прошлом году новый Sandero Stepway , так долго сидел на форумах, чтобы понять, какая сигналка лучше подходит. В итоге выбрал Томагавк ТВ 5000, который полностью оправдал себя. Недорогой вариант, который просто установить, легко разобраться в функционале, настроить под себя. А особенно приятно то, что за этот год не было ни единого глюка или сбоя системы. Дёшево, качественно, сердито».
Алексей, 36:
«Приобрёл Форд Мондео 2004-го года, так старый хозяин сильно жаловался на сигнализацию. Вот решил поменять на новую. Выбрал Томагавк 5000 из-за отличного соотношения цена-качество. Более того, она простая, как пять копеек, так что можно за день установить в гараже своими руками. Что, собственно говоря, и сделал. Что сказать – хороший выбор, ведь сигнализация имеет большой набор опций и качественную обратную связь. Из минусов – в мегаполисе очень небольшая дальность действия. С 20-го этажа уже не достаёт, благо, я живу на 4-м, такой проблемы практически не возникает».
Как вам Томагавк 9.5?
1. Îñíîâíûå ôóíêöèè ñèñòåìû
2-3
2. Áðåëîêè äèñòàíöèîííîãî óïðàâëåíèÿ
3-4
3.
5
5.
11-13
1. Îñíîâíûå ïðèíöèïû óñòàíîâêè
13-14
2. Âûáîð ðàñïîëîæåíèÿ îñíîâíûõ áëîêîâ
14
3. Ñîåäèíåíèå ïðîâîäîâ
15-16
4. Ïîäêëþ÷åíèå öåíòðàëüíîãî çàìêà
16
5. Ïðîãðàììèðîâàíèå ôóíêöèé
16-17
6. Ïðîãðàììèðîâàíèå äîïîëíèòåëüíûõ áðåëîêîâ
17
7. Íàñòðîéêà äàò÷èêîâ
18
8. Ñõåìà ïîäêëþ÷åíèÿ
23
9. Ïðèìå÷àíèÿ
24
Âû ïðèîáðåëè ïðîôåññèîíàëüíóþ ïðîòèâîóãîííóþ ñèãíàëèçàöèþ. Äàííûé îõðàííûé
êîìïëåêñ èçãîòîâëåí ñ âåëè÷àéøåé òùàòåëüíîñòüþ, â íåì èñïîëüçóþòñÿ íîâåéøèå äîñòèæåíèÿ
è òåõíîëîãèè. Ñèãíàëèçàöèÿ îáåñïå÷èò Âàøåìó àâòîìîáèëþ íàäåæíóþ çàùèòó îò
ïîñÿãàòåëüñòâ óãîíùèêîâ è ãðàáèòåëåé, áëàãîäàðÿ íîâåéøèì òåõíîëîãèÿì, Âû ñìîæåòå
ïîëíîñòüþ êîíòðîëèðîâàòü ñèòóàöèþ âíóòðè è ðÿäîì ñ Âàøèì «ëþáèìöåì». Øèðîêèå
ñåðâèñíûå ôóíêöèè îõðàííîãî êîìïëåêñà ðàñêðîþò ïåðåä Âàìè íîâûå âîçìîæíîñòè
àâòîìîáèëÿ.
Ñîäåðæàíèå
Ðóêîâîäñòâî ïî ýêñïëóàòàöèè
Ðóêîâîäñòâî ïî óñòàíîâêå
Óïðàâëåíèå ñ ïóëüòîâ
4.Êàê ïîëüçîâàòüñÿ îõðàííûì êîìïëåêñîì
5-11
Ôóíêöèîíàëüíûå âîçìîæíîñòè áðåëîêà-ïåéäæåðà
TOMAHAWK TW-5000
1
Страницы и текст этой инструкции
Инструкция — TW-5000
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для — TW-5000.
С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с — TW-5000.
Для Вашего удобства
Если листать руководство пользователя — TW-5000 прямо на сайте, не очень удобно для Вас, есть два возможных решения:
• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра.
Для просмотра инструкции пользователя — TW-5000 на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер — Вы можете также скачать Инструкция — TW-5000 на свой компьютер и сохранить его в файлах.
Многие люди предпочитают читать документы не на экране, а в печатной версии.
Возможность печати руководства пользователя также была предусмотрена на нашем сайте,
и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer.
Нет необходимости печатать все руководство — TW-5000, можно выбрать только нужные страницы инструкции.
