Выкладываю некоторые накопившиеся инструкции по автомобилю.

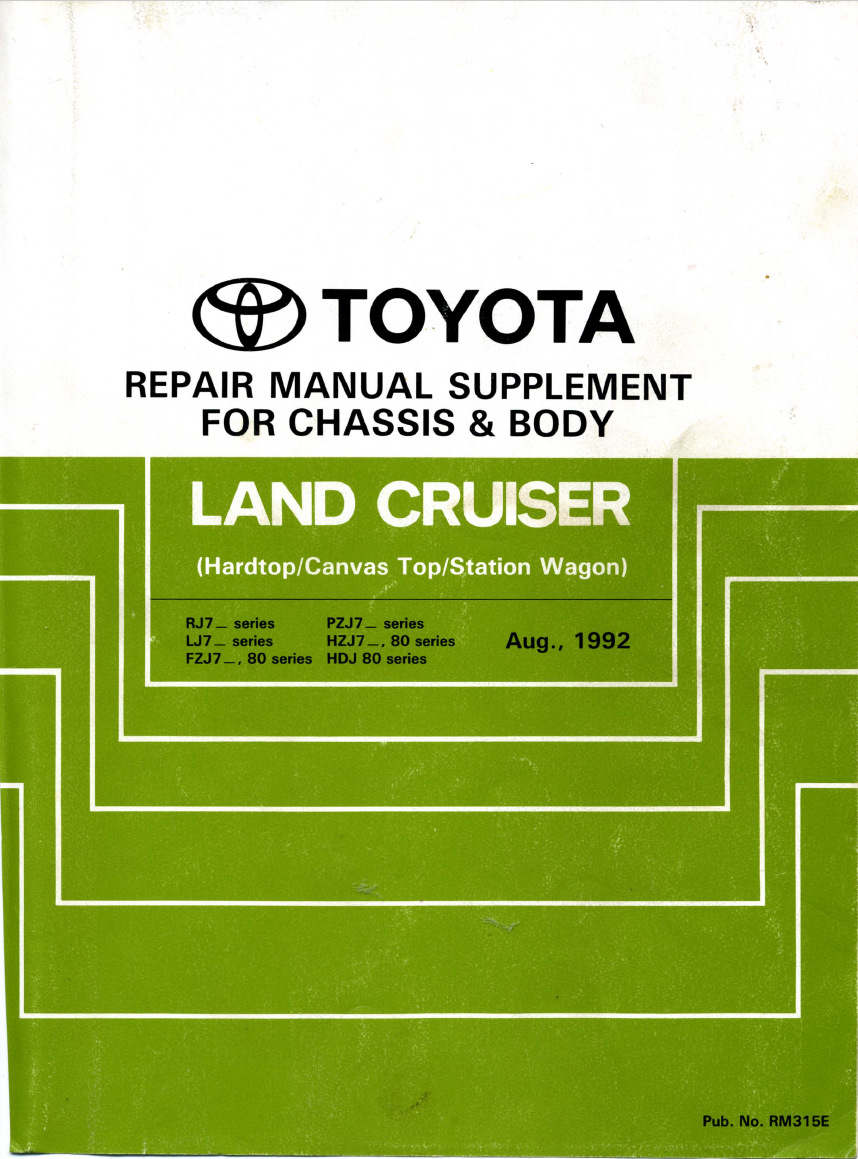

Toyota Land Cruiser Repair manual supplement for chassis & body RJ7_, PZJ7_, LJ7_, HZJ7, HZJ80, FZJ7, FZJ80, HDJ80 (aug. 1992)

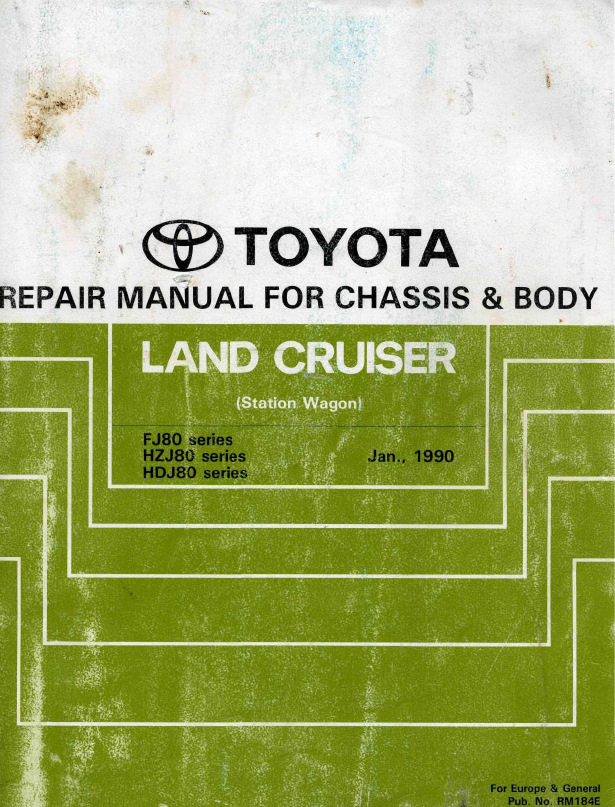

Toyota Land Cruiser Repair manual for chassis & body FZJ80, HZJ80, HDJ80 (jan. 1990)

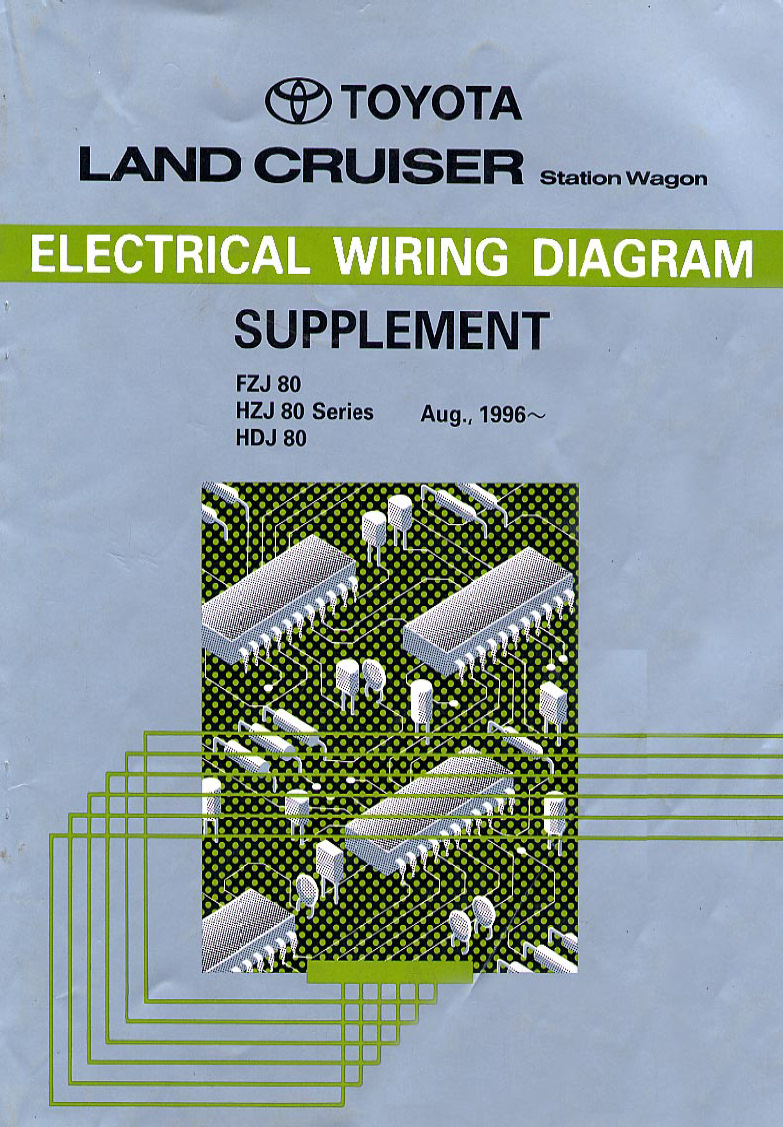

Toyota Land Cruiser Electrical wiring diagram supplement

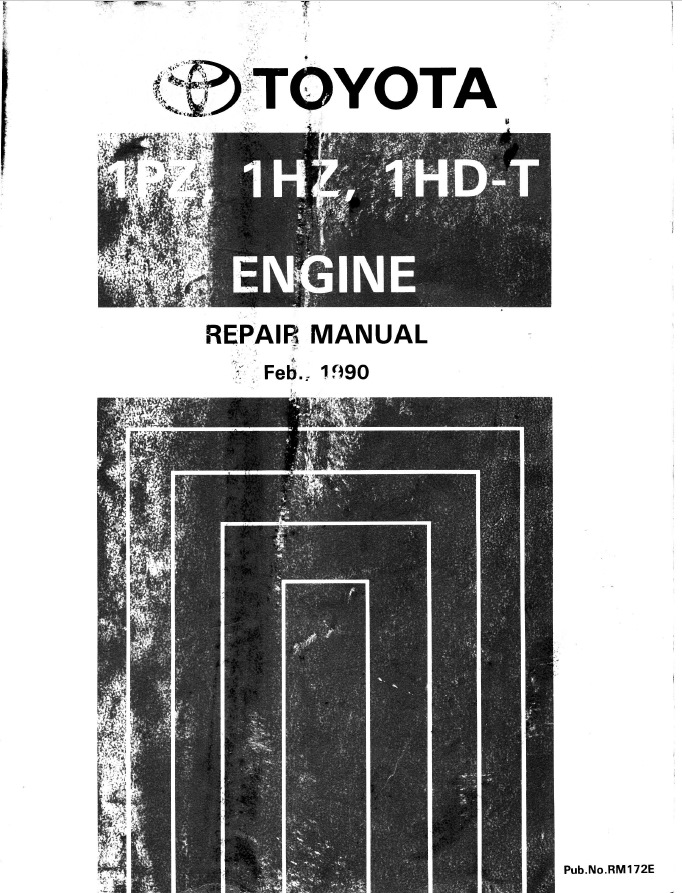

Toyota Engine repair manual (1PZ, 1HZ, 1HD-T)
Toyota Land Cruiser (Mark VI, Platform FZJ80/FZJ81, GX/VX) с бензиновыми двигателями: 3F-E 4.0 л (3955 см³) 155-158 л.с./114-116 кВт и 1FZ-F/1FZ-FE 4.5 л (4477 см³) 197-212-215 л.с./145-156-158 кВт; Инструкция по эксплуатации, каталог запасных частей, технические характеристики, 53 электросхемы и 25 систем, характерные неисправности, проверка и замена, моменты затяжки, снятие и установка, ремонтные размеры, техобслуживание, периодичность, объемы и жидкости, диагностика — 94 кода DTC/6 систем Pin-Data, устройство, особенности конструкции, контрольные размеры кузова. Производственно-практическое издание легковой автомобиль повышенной проходимости J-класса Тойота Лэнд Крузер 80/81 рамный внедорожник с цельнометаллическими кузовами пятидверный универсал повышенной вместимости полноприводные модели шестого (девятого) поколения выпуска (включая рестайлинг 1995) с 1990 по 1998 год
ЕСЛИ ВЫ ВИДИТЕ ОШИБКУ 406 Not Acceptable и не видите документ, то скорей всего у Вас IP РФ и его надо сменить, на любой другой страны, с помощью VPN ( Scribd и SlideShare блокируют посетителей с Российским IP).
Видео Toyota Land Cruiser 80/81 GX/VX замена передних тормозных дисков и наружной гранаты (ШРУС) (Тойота Ленд Крузер 80/81 90-97)
Toyota Land Cruiser 80/81 Mark VI общая информация (Тойота Лэнд Крузер 80/81 1990-1997)
Передние дисковые тормоза
Замена тормозных колодок
Примечание: тормозные колодки оборудованы индикаторами износа таким образом, что при движении, когда толщина накладок минимальна, индикатор износа касается тормозного диска и тормоза издают неприятный звук («визг»).
1. Снимите переднее колесо.
2. Проверьте толщину тормозных накладок. Если она не соответствует норме, замените тормозные колодки.
Предельная толщина: 1 мм
3. Снимите перечисленные ниже части.
а) Пружинный фиксатор.
б) Два штифта.
в) Пружину, предотвращающую дребезжание.
г) Две колодки.
д) Четыре прокладки, препятствующие «визгу» тормозов.
4. Проверьте толщину тормозного диска.
5. Проверьте биение тормозного диска.
6. Установка новых накладок.
а) Откачайте небольшое количество тормозной жидкости из бачка.
б) Ручкой молотка или аналогичным предметом разожмите поршни.
Примечание: всегда заменяйте колодки только на одном колесе, так как может возникнуть опасность выхода поршня противоположного колеса наружу.
в) Установите четыре прокладки, препятствующие «визгу» тормозов.
Примечание: нанесите смазку на обе стороны внутренних прокладок.
г) Установите две колодки в суппорт.
Примечание: не допускайте попадания масла или смазки на поверхности трения тормозного диска.
7. Установите пружины, предотвращающие дребезжание.
8. Установите два штифта.
9. Установите пружинный фиксатор.
Снятие суппорта в сборе
1. Снимите переднее колесо.
2. Отсоедините тормозной шланг. Слейте тормозную жидкость в резервуар.
3. Отверните два крепежных болта и снимите суппорт в сборе.
4. Снимите следующие детали.
а) Пружинный фиксатор.
б) Два штифта.
в) Пружину, предотвращающую дребезжание.
г) Две колодки.
д) Четыре прокладки для предотвращения «визга» тормозов.
Проверка и ремонт
1. Измерьте толщину тормозной накладки.
Замените колодки, если толщина накладки меньше предельного значения или если износ неравномерный.
Предельная толщина: 1 мм
2. Измерьте толщину тормозного диска. Если диск изношен или на нем имеются задиры, или его толщина меньше минимального значения, требуется ремонт
или замена диска.
Минимальная толщина: 23 мм
Стандартная толщина: 25 мм
3. Измерьте биение тормозного диска на расстоянии 10 мм от наружного края. Если биение превышает максимальное значение, замените тормозной диск.
Максимальное биение: 0.15 мм
Примечание: перед проведением измерения биения тормозного диска убедитесь в том, что биение подшипника переднего колеса находится в пределах нормы.
4. В случае необходимости замените тормозной диск.
а) Снимите ступицу переднего колеса.
б) Снимите диск со ступицы колеса.
в) Установите новый тормозной диск и затяните болты.
Момент затяжки: 74 Нм
г) Установите ступицу и отрегулируйте предварительный натяг подшипника.
Установка суппорта в сборе
1. Установите суппорт в сборе и затяните два крепежных болта.
Момент затяжки: 123 Нм
2. Установите тормозные колодки.
3. Подсоедините тормозную трубку.
Момент затяжки: 23 Нм
4. Заполните тормозной бачок тормозной
жидкостью и прокачайте тормозную систему.
5. Проверьте тормозную систему на отсутствие утечек жидкости.
6. Установите переднее колесо.
Основные технические характеристики (General technical specifications) Toyota Land Cruiser 80 модель E-FJ80G-GNPEE VX 1991 с мотором 4.0 литра
| № | Спецификация / Specs | Данные |
| Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight | ||
| 1 | Длина / Length | 4780-4820/4970 с запасным колесом |
| 2 | Ширина (без/с зеркалами) / Width | 1900-1930 |
| 3 | Высота (загружен/пустой) / Height | 1890-1900 |
| 4 | Колёсная база / Wheelbase | 2850 |
| 5 | Дорожный просвет (клиренс) / Ground clearance | 220⇒195 |
| 6 | Снаряжённая масса / Total (curb) weight | 2220 |
| Полная масса / Gross (max.) weight | 2660 | |
|
Двигатель / Engine |
||
| 7 | Тип / Engine Type, Code | Бензиновый, жидкостного охлаждения, четырехтактный, 3F-E |
| 8 | Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves | 6-цилиндровый, рядный, 12V, OHV с нижним расположением одного распределительного вала |
| 9 | Диаметр цилиндра / Bore | 94.0 мм |
| 10 | Ход поршня / Stroke | 95.0 мм |
| 11 | Объём / Engine displacement | 3955 см³ |
| 12 | Система питания / Fuel supply, Aspiration | Распределенный впрыск топлива EFI |
| Атмосферный | ||
| 13 | Степень сжатия / Compression ratio | 8.1:1 |
| 14 | Максимальная мощность / Max. output power kW (HP) at rpm | 114 кВт (155 л.с.) при 4200 об/мин |
| 15 | Максимальный крутящий момент / Max. torque N·m at rpm | 289 Нм при 2600 об/мин |
|
Трансмиссия / Transmission |
||
| 16 | Сцепление / Clutch type | Гидротрансформатор с блокировкой / Torque Converter |
| 17 | КПП / Transmission type | Aisin-Warner A440F АКПП 4 Автоматическая, четырёхступенчатая, гидромеханическая, адаптивная, с двухступенчатой раздаткой и блокировкой межосевого дифференциала |
О Книге
- Название: Toyota Land Cruiser 80 (81 GX/VX) Руководство по ремонту и техническому обслуживанию
- Бензиновые двигатели: 3F-E 4.0 л (3955 см³) 155-158 л.с./114-116 кВт и 1FZ-F/1FZ-FE 4.5 л (4477 см³) 197-212-215 л.с./145-156-158 кВт
- Выпуск с 1990 года
- Серия: «Автолюбитель»
- Год издания: 2015
- Автор: Коллектив авторов
- Издательство: «Ассоциация независимых издателей»
- Формат: PDF
- Страниц в книге: 365
- Размер: 23.56 МБ
- Язык: Русский
- Количество электросхем: 35
Описание
Toyota Land Cruiser 80 / 81 — Модели 1990-1998 г.в. (бензин) — Устройство, техническое обслуживание и ремонт. М.: Легион-Автодата, 2011
Бензиновые двигатели — 4.0 ; 4.5
1FZ-F (4,5 л 24 клапана) — карбюратор
1FZ-FE (4,5 л 24 клапана) — распределенный впрыск топлива
3F-E (4,0 л) — распределенный впрыск топлива
Инструкция по эксплуатации — 8 стр.
Руководство содержит подробные сведения по диагностике, ремонту и регулировке карбюраторов и элементов системы впрыска топлива, системы зажигания, систем запуска и зарядки, инструкции по использованию систем самодиагностики АКПП и ABS, рекомендации по ремонту механических и регулировке автоматических коробок передач, систем блокировки дифференциалов, систем постоянного (Full-Time) и отключаемого полного привода.
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости, представлены подробные электросхемы для различных вариантов комплектации, с изменениями в зависимости от года выпуска.
Описаны конструктивные изменения, которым подвергались узлы и агрегаты автомобилей в процессе производства.
Объем данной информации позволяет использовать руководство при ремонте автомобилей, оборудованных бензиновым карбюраторным двигателем 3F (4,0 л).
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
| Сокращения и условные обозначения | 6 |
| Технические характеристики двигателей, устанавливавшихся на модели Land Cruiser 80/81 (GX/VX) | 6 |
| Руководство по эксплуатации | 7 |
| Контрольно-измерительные приборы и органы управления | 7 |
| Распределительная коробка | 7 |
| Дополнительная блокировка дверей | 8 |
| Жалюзи радиатора | 8 |
| Люк с электроприводом | 8 |
| Режимы работы трансмиссии | 8 |
| Буксировочный крюк | 9 |
| Буксировка автомобиля | 9 |
| Механическая лебедка | 9 |
| Пуск двигателя | 11 |
| Неисправности двигателя во время движения | 11 |
| Замена колеса | 12 |
| Техническое обслуживание автомобиля | 12 |
| Масла и эксплуатационные жидкости | 14 |
| Идентификация | 14 |
| Двигатель — механическая часть | 15 |
| Описание | 15 |
| Регулировки и проверки двигателя на автомобиле | 16 |
| Проверка охлаждающей жидкости | 16 |
| Проверка моторного масла | 16 |
| Проверка аккумуляторной батареи | 16 |
| Проверка и очистка воздушного фильтра | 16 |
| Проверка высоковольтных проводов | 16 |
| Проверка свечей зажигания | 16 |
| Проверка ремня привода генератора | 16 |
| Проверка и регулировка тепловых зазоров в клапанах (1FZ-F, 1FZ-FE) | 17 |
| Проверка и регулировка тепловых зазоров в клапанах (3F-E) | 19 |
| Проверка и регулировка угла опережения зажигания | 19 |
| Проверка частоты вращения холостого хода (1FZ-FE и 3F-E) | 20 |
| Проверка и регулировка частоты вращения холостого хода (1FZ-F) | 20 |
| Проверка и регулировка повышенной частоты вращения холостого хода (при прогреве двигателя) (1FZ-F) | 20 |
| Проверка и регулировка демпфера дроссельной заслонки (1FZ-F) | 21 |
| Проверка и регулировка частоты вращения, определяющей момент начала срабатывания позиционного регулятора дроссельной заслонки (1FZ-F) | 21 |
| Проверка CO/HC на холостом ходу (1FZ-FE) | 21 |
| Проверка давления конца сжатия | 22 |
| Головка блока цилиндров | 23 |
| Снятие головки блока цилиндров (1FZ-FE) — первый этап | 23 |
| Снятие головки блока цилиндров (1FZ-F) — первый этап | 26 |
| Снятие головки блока цилиндров (1FZ-FE и 1FZ-F) — второй этап | 29 |
| Снятие головки блока цилиндров (3F-Е) | 31 |
| Разборка головки блока цилиндров (1FZ-FE и 1FZ-F) | 32 |
| Проверка, очистка и ремонт деталей головки блока цилиндров | 33 |
| Сборка головки блока цилиндров (1FZ-FE и 1FZ-F) | 37 |
| Установка головки блока цилиндров (1FZ-FE и 1FZ-F) | 38 |
| Сборка и установка головки блока цилиндров (3F-E) | 47 |
| Цепь привода ГРМ (двигатели 1FZ-FE и 1FZ-F) | 48 |
| Снятие цепи привода ГРМ | 48 |
| Проверка деталей цепи привода ГРМ | 49 |
| Замена переднего сальника коленчатого вала | 50 |
| Установка цепи привода ГРМ | 50 |
| Шестерня привода ГРМ (двигатель 3F-E) | 52 |
| Снятие шестерни привода ГРМ | 52 |
| Проверка распределительного вала. | 53 |
| Установка шестерни привода ГРМ | 53 |
| Блок цилиндров | 54 |
| Операции перед разборкой | 54 |
| Разборка блока цилиндров | 55 |
| Проверка блока цилиндров | 58 |
| Разборка узла “поршень-шатун” | 59 |
| Проверка состояния поршня и шатуна | 59 |
| Расточка цилиндров | 61 |
| Проверка и ремонт коленчатого вала | 61 |
| Замена сальников коленчатого вала | 62 |
| Сборка узла “поршень-шатун” | 62 |
| Сборка блока цилиндров | 63 |
| Окончательная сборка двигателя | 65 |
| Система впрыска топлива с электронным управлением (EFI) | 67 |
| Описание системы впрыска топлива с электронным управлением (EFI) | 67 |
| Топливная система | 67 |
| Система воздухоснабжения | 67 |
| Система электронного управления | 68 |
| Меры предосторожности | 69 |
| Система диагностирования | 70 |
| Описание системы диагностирования | 70 |
| Контрольная лампа неисправности двигателя («CHECK ENGINE») | 71 |
| Вывод диагностических кодов | 71 |
| Стирание диагностического кода | 72 |
| Индикация диагностики | 72 |
| Диагностические коды электронного блока управления | 72 |
| Диагностика неисправностей с помощью дорожного теста (модели выпуска после 1995 года) | 77 |
| Проверка цепей диагностирования | 77 |
| Поиск неисправностей вольт/омметром | 78 |
| Процедура проверки системы электронного управления впрыском топлива | 78 |
| Проверки отдельных цепей системы электронного управления впрыском топлива с помощью вольт/омметра | 83 |
| Проверка цепей зажигания и главного реле системы электронного управления впрыском топлива | 83 |
| Проверка цепей датчика положения дроссельной заслонки | 83 |
| Проверка цепей датчика расхода воздуха | 83 |
| Проверка цепей форсунок | 83 |
| Проверка цепей датчика температуры воздуха на впуске | 83 |
| Проверка цепей датчика температуры охлаждающей жидкости | 84 |
| Проверка цепей коммутатора | 84 |
| Проверка цепей стартера | 84 |
| Проверка цепей шагового электродвигателя системы управления частотой вращения холостого хода | 84 |
| Проверка цепей контрольной лампы индикации неисправности двигателя (CHECK ENGINE) | 84 |
| Проверка кислородного датчика | 84 |
| Топливный насос | 85 |
| Проверки на автомобиле | 85 |
| Проверка топливного насоса | 86 |
| Снятие и установка топливного насоса | 86 |
| Разборка топливного насоса | 86 |
| Сборка топливного насоса | 86 |
| Топливный фильтр | 86 |
| Регулятор давления топлива | 86 |
| Форсунки | 87 |
| Корпус дроссельной заслонки | 91 |
| Датчик расхода воздуха | 93 |
| Клапан системы управления частотой вращения холостого хода | 95 |
| Главное реле системы электронного управления впрыском топлива | 96 |
| Реле-выключатель топливного насоса | 96 |
| Датчик температуры охлаждающей жидкости | 97 |
| Реле топливного насоса и резистор (1FZ-FE) | 97 |
| Переменный резистор | 98 |
| Датчик детонации | 98 |
| Электропневмоклапан системы улавливания паров топлива | 98 |
| Электропневмоклапан системы регулирования давления топлива | 99 |
| Электропневмоклапан системы рециркуляции отработавших газов | 100 |
| Электропневмоклапан системы подачи воздуха на выпуск | 101 |
| Кислородный датчик | 101 |
| Система выключения подачи топлива на режимах принудительного холостого хода | 102 |
| Электронный блок управления | 102 |
| Система управления снижением токсичности отработавших газов (двигатель 3F-E) | 107 |
| Система принудительной вентиляции картера | 107 |
| Система улавливания паров топлива | 107 |
| Система рециркуляции отработавших газов (EGR) | 108 |
| Система подачи воздуха на выпуск | 108 |
| Особенности системы управления снижением токсичности двигателя 3F-E | 109 |
| Система топливоподачи (двигатель 1FZ-F) | 113 |
| Описание карбюратора и некоторых элементов системы питания | 113 |
| Меры предосторожности | 115 |
| Проверки на автомобиле | 116 |
| Проверки на холодном двигателе | 116 |
| Проверки на прогретом двигателе | 116 |
| Карбюратор | 117 |
| Снятие карбюратора | 117 |
| Конструктивное оформление карбюратора | 118 |
| Разборка карбюратора | 118 |
| Очистка карбюратора | 121 |
| Проверка карбюратора | 121 |
| Сборка карбюратора | 122 |
| Регулировка карбюратора | 125 |
| Установка карбюратора | 128 |
| Топливный насос | 128 |
| Система смазки | 129 |
| Проверка давления масла | 129 |
| Замена масла и фильтра | 129 |
| Масляный насос | 129 |
| Маслоохладитель (1FZ-FE, 1FZ-F) | 134 |
| Масляные форсунки | 135 |
| Система охлаждения | 136 |
| Проверка и замена охлаждающей жидкости | 136 |
| Водяной насос | 136 |
| Термостат | 137 |
| Радиатор | 138 |
| Система зажигания | 139 |
| Описание системы зажигания | 139 |
| Меры предосторожности | 139 |
| Необходимые приборы, инструменты и приспособления для обслуживания системы зажигания | 139 |
| Проверка на автомобиле | 140 |
| Проверка на искрообразование | 140 |
| Проверка высоковольтных проводов | 140 |
| Проверка свечей зажигания | 141 |
| Проверка катушки зажигания | 141 |
| Проверка распределителя | 142 |
| Проверка коммутатора | 143 |
| Распределитель | 143 |
| Система запуска | 147 |
| Система зарядки | 151 |
| Меры предосторожности | 151 |
| Проверки на автомобиле | 151 |
| Генератор | 152 |
| Сцепление | 156 |
| Проверки и регулировки | 156 |
| Проверка высоты педали | 156 |
| Проверка свободного хода педали (без усилителя) | 156 |
| Проверка свободного хода педали (с усилителем) | 156 |
| Регулировка свободного хода педали и хода толкателя | 156 |
| Определение момента выключения сцепления | 156 |
| Проверка работы усилителя сцепления | 156 |
| Прокачка гидропривода | 156 |
| Главный цилиндр сцепления | 157 |
| Усилитель сцепления | 157 |
| Демпфер сцепления | 158 |
| Рабочий цилиндр сцепления | 158 |
| Сцепление | 158 |
| Механическая коробка передач | 160 |
| Снятие коробки передач | 160 |
| Установка коробки передач | 161 |
| Разборка коробки передач | 161 |
| Сборка коробки передач | 168 |
| Автоматическая коробка передач | 170 |
| Общая информация | 170 |
| Диагностика КПП | 171 |
| Система самодиагностики (модели выпуска с 1992 г.) | 171 |
| Общая информация | 171 |
| Проверка индикатора повышающей передачи | 171 |
| Считывание кодов неисправностей | 171 |
| Сброс кодов неисправностей | 172 |
| Поиск неисправностей | 172 |
| Проверка переключения передач | 173 |
| Блок управления КПП | 173 |
| Проверка напряжения на клемме «TT» | 174 |
| Проверка элементов электрической части системы управления | 174 |
| Проверка системы сигнализации о температуре рабочей жидкости | 176 |
| Предварительные проверки | 176 |
| Проверка рабочей жидкости | 176 |
| Замена рабочей жидкости | 176 |
| Проверка и регулировка троса управления | 176 |
| Проверка работы селектора | 176 |
| Регулировка тяги управления переключением | 176 |
| Проверка выключателя запрещения запуска двигателя | 176 |
| Проверка частоты вращения холостого хода (диапазон N) | 176 |
| Проверка механических систем АКПП | 177 |
| Блок клапанов | 178 |
| Трос управления | 180 |
| Коробка передач в сборе | 180 |
| Раздаточная коробка | 185 |
| Меры предосторожности | 185 |
| Общая информация | 185 |
| Раздаточная коробка | 185 |
| Система управления блокировкой межосевого дифференциала | 192 |
| Карданный вал | 193 |
| Подвеска и мосты | 195 |
| Проверки и регулировки | 195 |
| Предварительные проверки | 195 |
| Проверка высоты автомобиля | 195 |
| Проверка развала и наклона оси поворота | 195 |
| Проверка и регулировка разницы углов поворота колес | 195 |
| Регулировка схождения | 195 |
| Проверка уровня масла в картерах редукторов мостов | 196 |
| Муфта свободного хода | 196 |
| Ступица переднего колеса | 197 |
| Поворотный кулак и полуось | 198 |
| Редуктор переднего моста | 200 |
| Передняя подвеска | 203 |
| Задняя полуось (полуразгруженная) | 205 |
| Задняя полуось (полностью разгруженная) | 206 |
| Редуктор заднего моста | 207 |
| Дифференциал повышенного трения (самоблокирующийся) | 210 |
| Задняя подвеска | 211 |
| Система блокировки дифференциалов | 212 |
| Общая информация | 212 |
| Поиск неисправностей | 212 |
| Проверка механизма блокировки | 213 |
| Проверка цепей | 213 |
| Проверка работы реле привода механизма блокировки | 214 |
| Проверка выключателя блокировки дифференциала | 214 |
| Проверка датчика включения блокировки дифференциала | 214 |
| Привод механизма блокировки переднего дифференциала | 214 |
| Привод механизма блокировки заднего дифференциала | 215 |
| Тормозная система | 216 |
| Меры предосторожности | 216 |
| Проверка и регулировка | 216 |
| Проверка и регулировка хода тормозной педали | 216 |
| Проверка работы вакуумного усилителя тормозов | 216 |
| Прокачка тормозной системы | 216 |
| Проверка и регулировка стояночного тормоза | 217 |
| Главный тормозной цилиндр | 217 |
| Вакуумный усилитель тормозов | 218 |
| Вакуумный насос | 218 |
| Передние дисковые тормоза | 219 |
| Задние барабанные тормоза | 220 |
| Задние дисковые тормоза | 222 |
| Стояночный тормоз (задние дисковые тормоза) | 223 |
| Клапан перераспределения тормозных сил | 225 |
| Антиблокировочная система тормозов | 227 |
| Общая информация | 227 |
| Система самодиагностики | 227 |
| Проверка системы | 227 |
| Сброс кодов неисправностей | 227 |
| Поиск неисправностей | 227 |
| Диагностика датчиков скорости и датчика замедления в динамическом режиме | 229 |
| Диагностика датчика замедления в статическом режиме | 229 |
| Модулятор давления | 230 |
| Реле | 230 |
| Датчики скорости передних колес | 231 |
| Датчики скорости задних колес | 232 |
| Проверка цепи антиблокировочной системы тормозов | 233 |
| Рулевое управление | 234 |
| Общая информация | 234 |
| Проверка на автомобиле | 234 |
| Люфт рулевого колеса | 234 |
| Уровень рабочей жидкости | 234 |
| Замена рабочей жидкости | 234 |
| Прокачка системы | 234 |
| Проверка давления жидкости | 235 |
| Проверка усилия на рулевом колесе | 235 |
| Проверка натяжения ремня привода насоса (3F и 3F-E) | 235 |
| Рулевая колонка | 236 |
| Насос гидроусилителя | 239 |
| Рулевой механизм | 239 |
| Электронная система управления гидроусилителем | 241 |
| Рулевой привод | 242 |
| Кузов | 243 |
| Регулировка капота | 243 |
| Бамперы | 243 |
| Передняя дверь | 243 |
| Задняя дверь | 246 |
| Дверь задка (модели с одной дверью задка) | 246 |
| Двери задка (модели с двумя дверями задка) | 247 |
| Ветровое стекло | 248 |
| Боковое стекло задней части кузова | 250 |
| Стекло двери задка | 250 |
| Омыватели и стеклоочистители | 250 |
| Люк | 251 |
| Приборная панель | 252 |
| Размеры рамы | 255 |
| Кондиционер, отопление и вентиляция | 256 |
| Система кондиционирования воздуха | 256 |
| Меры безопасности | 256 |
| Установка блока манометров | 256 |
| Проверка системы охлаждения | 256 |
| Проверка количества хладагента | 257 |
| Проверка ремня привода компрессора кондиционера | 257 |
| Трубопроводы системы кондиционирования | 258 |
| Компрессор | 258 |
| Ресивер | 259 |
| Конденсатор | 259 |
| Передний блок охлаждения | 260 |
| Задний блок охлаждения | 260 |
| Холодильник | 260 |
| Испарители | 261 |
| Расширительные клапаны | 261 |
| Термисторы | 261 |
| Панель управления кондиционером (рычажного типа) | 261 |
| Панель управления кондиционером (сенсорного типа) | 262 |
| Панель управления задним блоком охлаждения | 263 |
| Главные выключатели на приборной панели | 263 |
| Датчики-выключатели | 263 |
| Сервоприводы | 264 |
| Электродвигатели вентиляторов | 264 |
| Резисторы вентиляторов | 264 |
| Силовой транзистор | 264 |
| Реле | 265 |
| Электромагнитные клапаны | 265 |
| Вакуумный клапан | 266 |
| Датчики | 266 |
| Усилители | 266 |
| Электрооборудование кузова | 268 |
| Общая информация | 268 |
| Цветовая кодировка проводов | 268 |
| Идентификация разъемов | 268 |
| Замена предохранителей | 268 |
| Расположение реле и предохранителей | 268 |
| Распределительная коробка | 268 |
| Блок реле №2 | 268 |
| Блок предохранителей | 268 |
| Блок реле №1 | 269 |
| Замок зажигания | 269 |
| Система освещения | 269 |
| Проверка замка зажигания | 269 |
| Проверка индикатора «ключ в замке» | 269 |
| Регулировка положения фар | 270 |
| Проверка комбинированного переключателя | 270 |
| Задние противотуманные фонари | 270 |
| Указатели поворота и аварийная сигнализация | 271 |
| Электропривод регулировки положения фар | 271 |
| Система предупреждения о наличии включенных осветительных приборов | 271 |
| Система освещения салона | 271 |
| Проверка выключателя стоп-сигналов | 272 |
| Омыватели и стеклоочистители | 272 |
| Комбинация приборов | 275 |
| Разъемы (до 1992 г.) | 275 |
| Разъемы (с 1992 по 1995 г.) | 276 |
| Разъемы (с 1995 г.) | 276 |
| Индикатор положения селектора автоматической коробки передач | 277 |
| Проверка спидометра | 278 |
| Проверка тахометра | 278 |
| Проверка указателя температуры охлаждающей жидкости | 278 |
| Проверка вольтметра | 279 |
| Проверка системы индикации низкого давления масла | 279 |
| Проверка системы указания давления масла | 279 |
| Проверка системы индикации низкого уровня моторного масла | 279 |
| Проверка указателя уровня топлива (основной бак) | 279 |
| Проверка датчика уровня топлива (основной бак) | 280 |
| Проверка указателя уровня топлива (дополнительный бак) | 280 |
| Проверка датчика уровня топлива (дополнительный бак) | 280 |
| Проверка системы индикации низкого уровня топлива | 281 |
| Проверка системы индикации включения стояночного тормоза | 281 |
| Проверка системы индикации состояния тормозной системы | 281 |
| Проверка индикатора «непристегнутых ремней безопасности» | 281 |
| Проверка системы сигнализации о незакрытой двери | 282 |
| Проверка системы индикации замены воздушного фильтра | 282 |
| Проверка реостата подсветки комбинации приборов | 282 |
| Проверка компаса (дополнительная комбинация приборов) | 282 |
| Обогреватель стекла двери задка | 283 |
| Электрические стеклоподъемники | 284 |
| Центральный замок | 285 |
| Люк | 286 |
| Система управления зеркалами | 287 |
| Обогреватели сидений | 287 |
| Привод регулировки сидений | 288 |
| Система поддержания скорости (круиз-контроль) | 289 |
| Диагностика системы | 289 |
| Проверка цепи блока управления | 290 |
| Проверка переключателя | 291 |
| Проверка привода | 291 |
| Регулировка привода | 291 |
| Система подачи топлива | 291 |
| Проверка топливного насоса | 291 |
| Проверка выключателя управления выбором топливного бака | 291 |
| Проверка выключателей по низкому уровню топлива | 291 |
| Проверка электромагнитных клапанов | 292 |
| Проверка блока управления подачей топлива | 292 |
| Диагностика системы | 292 |
| Спутниковая навигационная система | 293 |
| Часы | 293 |
| Антенна | 293 |
| Система подушек безопасности (SRS) | 294 |
| Схемы электрооборудования | 296 |
| Пояснения к схемам электрооборудования | 296 |
| Схема 1: система запуска и стеклоочистители фар | 297 |
| Схема 2: система зарядки | 298 |
| Схема 3: вентилятор моторного отсека, система управления гидроусилителем рулевого управления и электрическая лебедка | 299 |
| Схема 4: система управления двигателем (3F-E) | 300 |
| Схема 5: система управления двигателем (1FZ-FE) | 302 |
| Схема 6: система подачи топлива (1FZ-FE) и система остаточного освещения | 304 |
| Схема 7: система снижения токсичности отработавших газов и система зажигания (3F) | 305 |
| Схема 8: система снижения токсичности отработавших газов и система зажигания (1FZ-F) | 306 |
| Схема 9: система управления полным приводом (4WD) и система блокировки дифференциалов мостов | 307 |
| Схема 10: антиблокировочная тормозная система (ABS) | 308 |
| Схема 11: система управления АКПП (модели выпуска с 1992 г. с АКПП A442F) | 309 |
| Схема 12: система поддержания скорости (круиз-контроль) | 310 |
| Схема 13: комбинация приборов (модели выпуска до 1992 г.) | 311 |
| система подачи топлива | 313 |
| Схема 14: комбинация приборов (м0одели выпуска с 1992 г.) | 314 |
| система подачи топлива | 316 |
| Схема 15: передние фары (модели LHD для Европы) | 317 |
| Схема 16: передние фары (кроме моделей LHD для Европы) | 318 |
| Схема 17: система внутреннего освещения (освещение салона и багажного отделения) | 319 |
| Схема 18: габариты, задние фонари и подсветка (модели выпуска до 1992г.) | 320 |
| Схема 19: габариты, задние фонари и подсветка (модели выпуска с 1992 г.) | 322 |
| Схема 20: задние противотуманные фонари | 324 |
| Схема 21: указатели поворота, аварийная сигнализация и звуковой сигнал | 325 |
| Схема 22: передние и задние стеклоочистители и омыватели | 326 |
| Схема 23: система индикации положения селектора АКПП, фонари заднего хода и система предупреждения о непристегнутых ремнях безопасности (модели выпуска с 1992 г.) | 327 |
| Схема 24: часы, прикуриватель, стоп-сигналы и система предупреждения о наличии включенных осветительных приборов | 328 |
| Схема 25: электропривод стеклоподъемников | 329 |
| Схема 26: центральный замок | 330 |
| Схема 27: привод регулировки положения передних фар | 331 |
| Схема 28: привод регулировки положения зеркал заднего вида и дополнительная комбинация приборов | 332 |
| Схема 29: привод люка и привод регулировки передних сидений | 333 |
| Схема 30: обогреватель стекла двери задка и обогреватели передних сидений | 334 |
| Схема 31: радиоприемник, магнитофон и CD чейнджер | 335 |
| Схема 32: привод автоматической антенны | 337 |
| Схема 33: кондиционер и отопитель с сенсорным управлением (автоматический) | 338 |
| задний кондиционер воздуха (автоматический) | 344 |
| задний отопитель и холодильник | 345 |
| Схема 34: привод вентилятора конденсатора, сдвоенный кондиционер и отопитель с рычажным управлением | 346 |
| Схема 35: одинарный кондиционер и отопитель с рычажным управлением | 349 |
| Разъемы электрооборудования кузова | 350 |
| Разъемы электрооборудования моторного отсека (модели FZJ) | 351 |
| Разъемы электрооборудования передней части салона (модели FZJ) | 352 |
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 100-й серии.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: —
- Формат: PDF
- Размер: 132,1 Mb
Мультимедийное руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 200-й серии 2008 года выпуска.
- Автор: —
- Издательство: TIS techstream
- Год издания: —
- Страниц: —
- Формат: ISO
- Размер: 159,0 Mb
Мультимедийное руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 200-й серии 2008 года выпуска.
- Автор: —
- Издательство: TIS techstream
- Год издания: —
- Страниц: —
- Формат: ISO
- Размер: 159,0 Mb
Мультимедийное руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 200-й серии.
- Автор: —
- Издательство: —
- Год издания: —
- Страниц: —
- Формат: —
- Размер: 311,9 Mb
Руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 40-й и 60-й серий 1980 года выпуска.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: 851
- Формат: PDF
- Размер: 491,7 Mb
Руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 50-й серии.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: 346
- Формат: PDF
- Размер: 68,5 Mb
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 60-й серии.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: —
- Формат: PDF
- Размер: 628,5 Mb
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 70-й серии
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: —
- Формат: PDF
- Размер: 330,2 Mb
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 80-й серии.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: —
- Формат: PDF
- Размер: 181,7 Mb
Мультимедийное руководство на английском языке по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 100-й серии.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: —
- Страниц: —
- Формат: MDF
- Размер: 491,5 Mb
Мультимедийное руководство по эксплуатации и ремонту автомобиля Toyota Land Cruiser 1980-1997 годов выпуска.
- Автор: —
- Издательство: —
- Год издания: —
- Страниц: —
- Формат: —
- Размер: 184,6 Mb
Руководство по эксплуатации и техническому обслуживанию автомобиля Toyota Land Cruiser 1999 года выпуска.
- Автор: —
- Издательство: MoToR
- Год издания: —
- Страниц: 296
- Формат: —
- Размер: —
Руководство по эксплуатации и техническому обслуживанию автомобиля Toyota Land Cruiser 2005 года выпуска.
- Автор: —
- Издательство: Toyota Motor Corporation
- Год издания: 2004
- Страниц: 407
- Формат: PDF
- Размер: 54,4 Mb
Руководство по ремонту автомобилей Toyota 4Runner/Pick-Up/Land Cruiser/T100/Tundra/Tacoma 1997-2000 годов выпуска.
- Автор: —
- Издательство: Алфамер Паблишинг
- Год издания: —
- Страниц: 504
- Формат: —
- Размер: —
Руководство по техническому обслуживанию и ремонту + каталог расходных запчастей автомобиля Toyota Land Cruiser 80-й серии 1990-1998 годов выпуска с дизельными двигателями объемом 3,5/4,2 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 392
- Формат: —
- Размер: —
Руководство по техническому обслуживанию и ремонту + каталог расходных запчастей автомобиля Toyota Land Cruiser 80-й серии 1990-1998 годов выпуска с бензиновыми двигателями объемом 4,0/4,5 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 366
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобилей Lexus LX470, и Toyota Land Cruiser 1998-2007 годов выпуска с бензиновым двигателем объемом 4,7 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 508
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Lexus LX470, и Toyota Land Cruiser 1998-2007 годов выпуска с бензиновым двигателем объемом 4,7 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 850
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобилей Toyota Land Cruiser 100/105 1998-2007 годов выпуска с дизельными двигателями.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 522
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобилей Toyota Land Cruiser 100/105 1998-2007 годов выпуска с дизельными двигателями.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 880
- Формат: —
- Размер: —
Руководство по техническому обслуживанию и ремонту автомобиля Toyota Land Cruiser 200-й серии с 2007 года выпуска с бензиновыми и дизельными двигателями.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 610
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобиля Toyota Land Cruiser 200-й серии с 2007 года выпуска с дизельным двигателем объемом 4,5 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 710
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобиля Toyota Land Cruiser 200-й серии с 2007 года выпуска с бензиновыми двигателями объемом 4,0/4,6/4,7 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 876
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобилей Toyota Land Cruiser 200-й серии с 2015 года выпуска с бензиновым двигателем модели 1UR-FE объемом 4,6 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 608
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог расходных запчастей автомобилей Toyota Land Cruiser 200-й серии с 2015 года выпуска с дизельным двигателем модели 1VD-FTV объемом 4,5 л.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 650
- Формат: —
- Размер: —
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Toyota Land Cruiser и Toyota Land Cruiser Prado 70-й серии 1985-1996 годов выпуска с дизельными двигателями.
- Автор: —
- Издательство: Легион-Автодата
- Год издания: —
- Страниц: 286
- Формат: —
- Размер: —
Руководство по эксплуатации и ремонту автомобиля Toyota Land Cruiser 200-й серии с 2007 года выпуска с дизельным двигателем объемом 4,5 л.
- Автор: —
- Издательство: Монолит
- Год издания: —
- Страниц: 527
- Формат: —
- Размер: —
Руководство по эксплуатации и ремонту автомобилей Lexus LX570 и Toyota Land Cruiser 200 с 2007 года выпуска с бензиновыми двигателями объемом 4,7/5,7 л.
- Автор: —
- Издательство: Монолит
- Год издания: —
- Страниц: 724
- Формат: —
- Размер: —
Руководство по установке жидкостного предпускового подогревателя-отопителя марки Webasto на автомобиль Toyota Land Cruiser 200 с 2007 модельного года, с дизельным двигателем и левосторонним расположением руля.
- Автор: —
- Издательство: Webasto
- Год издания: 2008
- Страниц: 20
- Формат: PDF
- Размер: 4,7 Mb
Мультимедийное руководство по техническому обслуживанию и ремонту автомобилей Lexus LX470 и Toyota Land Cruiser 100 с 1997 года выпуска.
- Автор: —
- Издательство: —
- Год издания: —
- Страниц: —
- Формат: —
- Размер: 62,1 Mb
