ОБРАЩАЕМ ВНИМАНИЕ! Перед тем, как начинать подключать тепловентиляторов следует отключить его электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией.
За счет того, что VTS Euroheat обновила модельный ряд водяных тепловентиляторов VOLCANO VR, они теперь комплектуются трехскоростным электродвигателем, поэтому мы считаем, что целесообразнее будет использовать 3-и самые популярные способа электрического подключения тепловентиляторов VOLCANO VR.
Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.
Способ №1 Прямое подключение тепловентиляторов VOLCANO VR к сети
На схеме четко показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:
«L» — ФАЗА
«N» — НОЛЬ
«PE» — ЗЕМЛЯ
Давайте разберемся детально:
Под номером «1» у нас указано 1-фазное питание сети 220В-50Гц. Тепловентиляторы VOLCANO VR работают от обычной бытовой сети 220В что расширяет сферу их применения.
Под номером «2» расположен главный выключатель и предохранители. Рекомендуем такое предохранение: от перенапряжения (тепловентилятор VOLCANO VR – 4 A), а также дифференциальное предохранение.
В зависимости от того куда вы подключаете питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):
Максимальная мощность, фазу подключаем к разъёму №8
Средняя мощность, фазу подключаем к разъёму №7
Минимальная мощность, фазу подключаем к разъёму №6
Способ №2 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B)
Главные преимущества:
- Удобство в переключении между скоростями (расходом воздуха) тепловентилятора, за счет чего, он просто переключает подачу напряжения через фазу, между;
- Регулировка температуры помещения, при достижении заданной температуры на регуляторе скорости и температуры WING/VR (TR110C-B) он проводит отключение питания вентиляторов;
- Возможность включать и выключать тепловентиляторы через выключатель на панели TR110C-B.
На один такой регулятор скорости и температуры TR110C-B максимально можно подключить такое количество агрегатов:
- 4 шт. x VOLCANO VR MINI, или
- 2 шт. x VOLCANO VR1, или
- 2 шт. x VOLCANO VR2, или
- 1 шт. x VOLCANO VR3, или
- 1 шт. x VOLCANO VR-D дестратификатор
В подключении мы рекомендуется использовать кабель 5х1мм2
Максимальная длина кабеля от VOLCANO до регулятора TR110C-B не должно превышать 100м
Для наших регуляторов скорости и температуры, что мы завезли специально для себя, чуть другая схема подключения.
Есть небольшое изменение нумерации подключения вентиляторов к регулятору скорости и температуры. Такой регулятор является АКЦИОННЫМ, стоит намного дешевле чем регулятор VTS. Хорошим и отзывчивым клиентам можем его подарить!
Способ №3 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B) + двухходовой клапан с сервоприводом
Имеется дополнительное преимущество с применением двухходового сервопривода в системе отопления при помощи водяных тепловентиляторов VOLCANO VR, кроме тех что описано при методе подключения №2, имеется возможность перекрыть подачу горячего теплоносителя (воды) на теплообменник тепловентилятора. Таким образом, если у Вас стоит система автоматики на Вашем котле, можно сэкономить, газ или электричество перекрыв источник потери тепла в системе.
Если у Вас есть дополнительные вопросы или возникло желание купить водяные тепловентиляторы VOLCANO VR, звоните нам и мы проведем детальную консультацию.
(044) 221-90-47
(098) 777-67-31
(066) 777-67-28
ВНИМАНИЕ! Перед началом подключения тепловентиляторов необходимо отключить питание электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией. В связи с тем, что VTS Euroheat обновила свою линейку водяных тепловентиляторов VOLCANO VR, и теперь все они имеют трехскоростной электродвигатель, на наш взгляд целесообразно использовать 3-и наиболее популярные методы электрического подключения тепловентиляторов VOLCANO VR.
Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.
Метод №1 Прямое подключение тепловентиляторов VOLCANO VR к сети
На схеме наглядно показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:
«L» — ФАЗА;
«N» — НОЛЬ;
«PE» — ЗЕМЛЯ.
Разберем детально:
Под номером 1 у нас 1-фазное питание сети 220В-50Гц, тепловентиляторы VOLCANO VR питаются от обычной бытовой сети 220В что расширяет сферу их применения.
Под номером 2 находится главный выключатель, предохранители. Рекомендуемое предохранение: от перенапряжения (тепловентилятор VOLCANO VR — 4 A), а также дифференциальное предохранение.
В зависимости от того куда подключить питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):
- Максимальная мощность, фазу подключаем к разъёму №8;
- Средняя мощность, фазу подключаем к разъёму №7;
- Минимальная мощность, фазу подключаем к разъёму №6.
Метод №2 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B)
Преимущество:
- Удобное переключение между скоростями (расходом воздуха) тепловентилятора, по своей структуре, он просто переключает подачу напряжения через фазу, между;
- Управление температурой помещения, при достижении заданной температуры на регуляторе скорости и температуры WING/VR (TR110C-B) он отключает питание вентиляторов;
- Возможность включать и выключать тепловентиляторы через выключатель на панели TR110C-B.
Максимально на один такой регулятор скорости и температуры TR110C-B можно подключить:
- 4 шт. х Volcano V20 (mini) или,
- 2 шт. х Volcano VR1 или,
- 2 шт. х Volcano VR2 или,
- 1 шт. х Volcano VR3 или,
- 1 шт. х Volcano VR-D дестратификатор.
Рекомендуется использовать кабель 5х1мм2.
Максимальная длина кабеля от VOLCANO до регулятора TR110C-B не должно превышать 100м.
Для наших регуляторов скорости и температуры что мы завезли специально для себя, немного иная схема подключения.
Немного изменена нумерация подключения вентиляторов к регулятору скорости и температуры. Данный регулятор является АКЦИОННЫМ, стоит намного дешевле чем регулятор VTS, для хороших клиентов можем его подарить.
Метод №3 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B) + двухходовой клапан с сервоприводом
Дополнительным преимуществом применением двухходового сервопривода в системе отопления при помощи водяных тепловентиляторов VOLCANO VR, кроме тех что описано при методе подключения №2, есть возможность перекрыть подачу горячего теплоносителя (воды) на теплообменник тепловентилятора, тем самым если у Вас стоит система автоматики на Вашем котле, есть возможность сэкономить, газ или электричество перекрыв источник потери тепла в системе.
Если у Вас остались вопросы или возникло желание купить водяные тепловентиляторы VOLCANO VR, звоните нам и мы Вас проконсультируем.
-
В корзине пусто!
-
Тепловентиляторы Volcano
+
-
Тепловые завесы Wing
+
-
Управление и автоматика
+
-
Вентиляционные установки VENTUS
+
- Home
- Статьи
- Подключение VOLCANO VR — Детальная Инструкция
Подключение VOLCANO VR — Детальная Инструкция
Posted by
John
05.12.2017
0 Comment(s)
ОБРАЩАЕМ ВНИМАНИЕ! Перед тем, как начинать подключать тепловентиляторов следует отключить его электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией.
За счет того, что VTS Euroheat обновила модельный ряд водяных тепловентиляторов VOLCANO VR, они теперь комплектуются трехскоростным электродвигателем, поэтому мы считаем, что целесообразнее будет использовать 3-и самые популярные способа электрического подключения тепловентиляторов VOLCANO VR.
Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.
Способ №1 Прямое подключение тепловентиляторов VOLCANO VR к сети
На схеме четко показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:
«L» — ФАЗА
«N» — НОЛЬ
«PE» — ЗЕМЛЯ
Давайте разберемся детально:
Под номером «1» у нас указано 1-фазное питание сети 220В-50Гц. Тепловентиляторы VOLCANO VR работают от обычной бытовой сети 220В что расширяет сферу их применения.
Под номером «2» расположен главный выключатель и предохранители. Рекомендуем такое предохранение: от перенапряжения (тепловентилятор VOLCANO VR – 4 A), а также дифференциальное предохранение.
В зависимости от того куда вы подключаете питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):
Максимальная мощность, фазу подключаем к разъёму №8
Средняя мощность, фазу подключаем к разъёму №7
Минимальная мощность, фазу подключаем к разъёму №6
Способ №2 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B)
Главные преимущества:
- Удобство в переключении между скоростями (расходом воздуха) тепловентилятора, за счет чего, он просто переключает подачу напряжения через фазу, между;
- Регулировка температуры помещения, при достижении заданной температуры на регуляторе скорости и температуры WING/VR (TR110C-B) он проводит отключение питания вентиляторов;
- Возможность включать и выключать тепловентиляторы через выключатель на панели TR110C-B.
На один такой регулятор скорости и температуры TR110C-B максимально можно подключить такое количество агрегатов:
- 4 шт. x VOLCANO VR MINI, или
- 2 шт. x VOLCANO VR1, или
- 2 шт. x VOLCANO VR2, или
- 1 шт. x VOLCANO VR3, или
- 1 шт. x VOLCANO VR-D дестратификатор
В подключении мы рекомендуется использовать кабель 5х1мм2
Максимальная длина кабеля от VOLCANO до регулятора TR110C-B не должно превышать 100м
Для наших регуляторов скорости и температуры, что мы завезли специально для себя, чуть другая схема подключения.
Есть небольшое изменение нумерации подключения вентиляторов к регулятору скорости и температуры. Такой регулятор является АКЦИОННЫМ, стоит намного дешевле чем регулятор VTS. Хорошим и отзывчивым клиентам можем его подарить!
Способ №3 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B) + двухходовой клапан с сервоприводом
Имеется дополнительное преимущество с применением двухходового сервопривода в системе отопления при помощи водяных тепловентиляторов VOLCANO VR, кроме тех что описано при методе подключения №2, имеется возможность перекрыть подачу горячего теплоносителя (воды) на теплообменник тепловентилятора. Таким образом, если у Вас стоит система автоматики на Вашем котле, можно сэкономить, газ или электричество перекрыв источник потери тепла в системе.
Если у Вас есть дополнительные вопросы или возникло желание купить водяные тепловентиляторы VOLCANO VR, звоните нам и мы проведем детальную консультацию.
(044) 221-90-47
(098) 777-67-31
(066) 777-67-28
Строительные технологии
МЕНЮ
Обновлено: 22.09.2023
Читайте также:
- Переходники lemark lm8556сr для установки смесителя на борт ванны — 80 фото
- Как сделать нишу вместо окна своими руками — 89 фото
- Как происходит забор крови на дому — 81 фото
5 541 р.
У Вас есть выбор:
- получить В зависимости от объема $ заказа доп скидку до 10 % или
- бесплатную доставку до пункта выдачи Настенный регулятор WING/VOLCANO 3 скорости + термостат в Вашем городе!
Настенный регулятор для завес WING и тепло-вентиляторов VOLCANO — 1-4-0101-0438
Пульт 3-х скоростного управления ВИНГ и ВУЛКАНО
Модель 1-4-0101-0438
DX TR110C настенный контроллер используется для управления всеми видами завес и нагревателей VOLCANO/WING с двигателями переменного тока AC. Переключатель для нагрева водонагревателями и завесами WING/ ВУЛКАНО контролирует также привод, установленный на клапане NVMZ.
Внимание!
Room temperature controller dx tr 110 – это опция для тепловентилятора Волкано АС / тепловых завес Винг АС. Отдельно паспорт изделия – отсутсвует. В комплекте поставляется листок-вкладыш с описанием.
Картинки элементов автоматики представляют исключительно визуализацию продуктов.
При управлении завесами электрической версии WING E подключается нагрев. Встроенный термостат автоматически отключает обогреватель или завесу в зависимости от заданной температуры на регуляторе температуры термостата.
|
параметры |
блок |
описание |
|
напряжение |
VAC |
220 … 240 В переменного тока |
|
допустимая нагрузка |
A |
6 (3) |
|
диапазон настройки |
° С |
10 … 30 ° С |
|
производственная среда |
° С |
-10 … + 50 ° С |
|
точность регулирования |
° С |
+/- 1 |
Данные регуляторы при правильной эксплуатации крайне редко перегорают.
Как правило, к их выходу из строя — приводит не верная эксплуатация (подключение нагрузки выше нормы, не верный порядок переключения скоростей, применение во влажной среде), либо не верный монтаж (короткое замыкание платы).
| Артикул | 1-4-0101-0438 |
| Производитель | «EUROHEAT» (КИТАЙ) |
| Тип | Автоматика |
| Питание | 24-230В/50-60Гц |
| Диапазон температуры | +10…+30°С |
| Диапазон рабочей темп. | 0…+40°С |
| Степень защиты | IP20 |
| Макс. нагрузка на клемы | 3 А |
| Способ монтажа | настенный |
| Габариты, мм: ШхВхГ | 40х133х87 |
Комнатный термостат DT TR110C со встроенным трехступенчатым регулятором скорости вращения вентилятора DX для завес нового поколения WING, а также всех моделей тепловентиляторов VOLCANO с AC двигателем
- Дает возможность выбора одного из трех скоростей вентилятора, а также управляет сервоприводом клапана в зависимости от температуры в помещении.
- В случае падения температуры ниже заданной, клапан с сервоприводом открывает подачу теплоносителя, а после достижения температуры закрывает.
- Термостат необходимо устанавливать в месте таким образом, чтобы на встроенный внутренний датчик температуры не влияли дополнительные теплоносители (например: солнечные лучи).
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ЗАВЕС VTS WING W, WING E, WING C скачать (download) PDF (0.9 Mb)

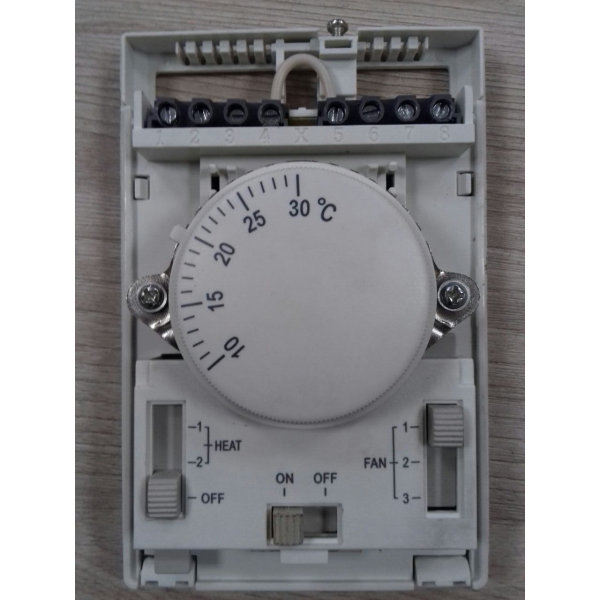

Переключатели настенного регулятора WING/Volcano:
- FAN 3 — 3 скорость вентилятора.
- FAN 2 — 2 скорость вентилятора.
- FAN 1 — 1 скорость вентилятора.
- Heat ON — работа на обогрев.
- Heat oFF- обогрев выключен.
- ON — Устройство включено.
- OFF — Устройство отключено
Инструкция по эксплуатации на DX Комнатный термостат PDF (0.9 Mb)
Регулятор DX обеспечивает управление по скорости и температуре:
— для тепловых завес VTS серий WING W, WING E, WING C.
— для тепловентиляторов VTS моделей VOLCANO VR mini, VOLCANO VR1, VOLCANO VR2, VOLCANO VR3, VOLCANO VR-D c асинхронными 3-х скоростными двигателями нового поколения
Принцип действия настенного регулятора WING/Volcano
В корпус устройства DX вмонтирован электромеханический термостат мембранного типа. Регулятор-термостат предназвачен для выносной установки на стене на высоте 1,5 м от пола в зоне относительно постоянной температуры.
Термостат содержит заполненную газом гильзу с мембраной из нержавеющей стали, которая реагирует на изменение температуры, создавая движения, которые передаются к выключателю-контактору.
При помощи термостата можно задать комфортный уровень температуры в помещении, включать и отключать обогрев. Также DX имеет переключатель на три скорости вентилятора.
Термостат имеет температурный диапазон 10…30°С.
Термостат крепится на отверстия в стене, с межцентровым расстоянием 60 мм.
Может использоваться для управления в системах с тепловентиляторами VOLCANO и завесами WING одновременно.
Работа тепловой завесы регулируется термостатом, который включает ее в случае падения температуры в помещении ниже заданной. Регулировка производительности вентилятора происходит при помощи встроенного трехступенчатого регулятора скорости.
-
Переключающий контакт, 3А, 230 В переменного тока.
-
Функции обогрева.
-
Переключатель: выключено, обогрев.
-
Трех скоростной переключатель вентилятора.
-
Температурный диапазон 10…30°С.
-
Отдельное управление для каждой тепловой завесы,
-
Возможность ступенчатой регулировки производительности вентилятора.
-
Возможно подключение от 1 до 2 тепловых завес WING.
-
Возможно подключение от 1 до 4 тепловентиляров VOLCANO VR new:
VOLCANO VR1\VR2 new – 2шт,
VOLCANO VR3 – 1шт,
VOLCANO VR mini – 4шт.
Преимущества настенного регулятора WING/Volcano
-
Простой в установке.
-
Низкие инвестиционные затраты минимальны, при совмещении термостата и регулятора скорости
-
Простое обслуживание.
Схема подключения VOLCANO VR mini AC, VOLCANO VR1 AC, VOLCANO VR2 AC, VOLCANO VR3 AC, VOLCANO VR-D AC к регулятору-термостату DX
Управление только скоростью вентилятора 1-2-3 (термостат НЕ задействован!)
Управление скоростью вентилятора 1-2-3 (термостат задействован для управления клапанов 2-х ходовым)
Как работает регулятор VOLCANO/WING ?
| Тип электродвигателя Volcano/Wing | |
| AC | |
| Класс защиты, IP | |
| 30 | |
| Возможность управления клапаном | |
| Да | |
| Диапазон изменения скорости | |
| 1-2-3 | |
| Монтаж | |
| настенный | |
| Диапазон изменения температуры | |
| +10..+30 | |
| Макс. ток, А | |
| 3 | |
| Режим управления скоростью | |
| Ручной | |
| Режим управления температурой | |
| Ручной | |
| Управление температурой | |
| Да | |
| Параметры окружающей среды | |
| 0…40°С | |
| Вес, кг | |
| 0,3 | |
| Электропитание | |
| 220В |
Андрей – 30 Nov 2021
Подключение по схеме, закреплённой на корпусе регулятора приводит к короткому замыканию.
Ответ: Не может быть замыкания если ноль не подавать на дх, по определению. Иногда на 2й контакт ноль подают, по-ошибке… Неверно понимают схему (под крышкой) или уже после регулятора на нагрузке КЗ.
Замыкание это определенно фаза на ноль, если ноль на дх не подавать, замыкания не произойдет.
Василий – 15 Nov 2018
Удобно им пользоваться так: когда нужно чтобы работал максимально тихо — включаем на 1 скорость, в этом режиме вентилятор не слышно. На 2-3 скорость переключаем только в холода.
Сергей – 30 Mar 2018
Настенный регулятор WING/VOLCANO, это термостат, а рег-р скорости вент-ра, арт. 1-4-0101-0434, входит в настенный регул-р?
Да, почти так.
Только регулятор 1-4-0101-0434 — был IP 54 влагозащищенный и имел 5 скоростей.
В новом регулятор-термостате — 3 скорости и он IP 30.
Как правило, нужны именно отдельно регулятор 1-4-0101-0434 и термостат TR 010 для влажных помещений, например, автомойки.
Раньше альтернативы не было, поскольку двигатели Volcano имели силу тока 2,8 — 2,4А, поэтому ставили 1-4-0101-0434 и термостат.
В новых волкано — сила тока 1,34А.
Теперь — даже больше, к 1-му новому регулятору, можно подключить 2 волкано сразу.
Написать
Ваше Имя:
Ваш отзыв:
Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка:
Центр. склад в МОСКВЕ: Уточняйте
Наличие в Балашихе:
Уточняйте
В 1 КЛИК
Запрос на КП / Счёт с НДС
В КРЕДИТ
Нашли дешевле?
Доставка
послезавтра, макс. до 28.05.2025., от 500 руб.
Самовывоз
послезавтра, макс. до 28.05.2025.
- Описание
- Отзывы
- Задать вопрос
- Доставка
Описание и характеристики VTS Wall Controller TR110C-B Wing/Volcano
Комплект поставки:
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию, технологию производства и адрес места изготовления изделия
Сертификаты, паспорта, руководства к Volcano VTS Wall Controller TR110C-B Wing/
Самовывоз
Если вы желаете самостоятельно забрать оборудование с нашего склада, обязательно согласуйте перемещение заказа в пункт самовывоза. Получение осуществляется строго по номеру заказа, который вам необходимо получить у менеджера при резервировании оборудования.
Ответы на частые вопросы
Как купить, если я не в Москве?
Если Вам необходима доставка оборудования в регионы РФ, то доставка оборудования будет осуществляться транспортной компанией, которую мы можем подобрать сами из наиболее оптимальных вариантов или если Вы работали с другой компанией — предложить свою.
При заказе в регионы РФ заказ оплачивается предварительно: безналичным расчетом в банке или банковской картой онлайн.
В какие города вы осуществляете доставку?
Мы осуществляем доставку в регионы РФ транспортными компаниями ПЭК, Деловые Линии, Байкал-Сервис, Энергия, ЖелДорЭкспедиция и др. Список городов доставки представлен в разделе города доставки.
Как можно оплатить заказ?
Варианты оплаты зависят о того каким способом будет
осуществляться доставка оборудования.
- При самовывозе вы можете воспользоваться любым удобным для вас способом:
наличными, банковской картой в офисе, банковской картой онлайн, получить счет для оплаты в банке. - При доставке экспедитором: наличными в момент получения. Безналичным
расчетом, банковской картой онлайн — при предварительной оплате заказа. - При доставке через транспортные компании или в регионы РФ: безналичным расчетом, банковской картой онлайн.
Как будет осуществляться доставка по России
-
Доставка оборудования в регионы России осуществляется
после подтверждения заказа и его оплаты. При оплате банковской картой
онлайн Вам будет предоставлена информация о порядке оплаты заказа на
сайте Сбербанка. Если оплата осуществлялась безналичным расчетом, то
основанием для оплаты является счет, который будет отправлен на Ваш
адрес эл. почты. При оплате счета через банк взимается комиссия. Мин.
комиссия, как правило, в отделениях Сбербанка. -
После поступления денежных средств на счет компании, в
течение двух дней осуществляется отправка товара транспортной компанией. -
После отправки на Ваш адрес будет выслана вся информация
о грузе посредством SMS-сообщения или на адрес эл. почты, указанный при
оформлении заказа. -
По прибытии груза в назначенный пункт, менеджеры
транспортной компании известят Вас о необходимости его получения.
Хочу отправить заказ от Юр. лица
Мы принимаем заявки в Excel на адрес info@teplodvor.ru
Хочу сделать большой или получить КП, я — Физ. лицо
Если Ваша заявка в Excel и с артикулами. Мы принимаем заявки на адрес info@teplodvor.ru
Хочу сделать заказ, я — Физ. лицо
Вы можете оформить заказ на сайте, наш менеджер свяжется с Вами по указанным контактам
У меня проблемы
Бывает. Присылайте свои запросы на адрес Propblema@teplodvor.ru или по телефону +7(495)48-132-48
Я — поставщик
Вы можете прислать свое предложение на opt@teplodvor.ru
Я сделал заказ, как узнать статус
Заказов очень много. Приносим свои извинения. Можно позвонить +7(495)48-132-48
Работаете ли вы с НДС?
Работаем, мы официальный магазин. Предоставляем все документы: счет, УПД, договор.
Почему я должен вам доверять?
Нет ни одной компании в РФ с одноименным названием. Теплодвор — это запатентованное имя, которым обладаем только мы. Это не дешевая услуга, которая подразумевает раскрытие всех персональных данных ее владельцев. Выбирая Теплодвор вы получаете гарантию от Государственных органов и можете быть уверены в качестве предоставляемых услуг. Для обсуждения подробностей — +7(495)48-132-48
Важно знать
Приобретая настенный регулятор VTS Wall Controller TR110C-B Wing/Volcano по выгодной цене, Вы получаете не только товар высокого качества, но и гарантию того, что данная продукция сертифицирована и имеет всю необходимую документацию.
Если нет времени для самостоятельного изучения, Вы можете обратиться за получением консультации к любому из наших менеджеров по телефону, Whatsapp или электронной почте, указанных на странице Контакты.
Мы работаем как с физическими лицами так и с юридическими лицами и предпринимателями с НДС.
Вы можете купить Volcano VTS Wall Controller TR110C-B Wing/Volcano в нашем интернет-магазине с доставкой или забрать заказ самостоятельно.
Динамика изменения цены VTS Wall Controller TR110C-B Wing/Volcano
Приветствую всех читателей! В данной статье мы разберем подробную информацию о Tr 110c heat b инструкции схемы подключения проводов. Если вы интересуетесь этой темой или только начинаете свой путь в мире электрики, то эта статья именно для вас.
Зачем нужна инструкция схема подключения проводов для Tr 110c heat b?
Перед тем как мы окунемся в детали инструкции и схемы подключения проводов для Tr 110c heat b, давайте поговорим о том, зачем они вообще нужны. Наверняка Вы знакомы с тем, что при работе с электроприборами и электроникой требуется грамотное подключение проводов к источнику питания.
Tr 110c heat b является переключателем термостатическим, который используется для настройки и контроля температуры различных систем отопления. Его правильное подключение и монтаж гарантируют корректную работу прибора и защиту от возможных аварийных ситуаций.
Наличие инструкции и схемы подключения проводов помогает пользователю с легкостью выполнить все необходимые шаги и получить ожидаемый результат. Правильное подключение позволит избежать ошибок и упростит процесс установки Tr 110c heat b.
Компоненты инструкции схемы подключения проводов Tr 110c heat b
Важно отметить, что инструкция схемы подключения проводов Tr 110c heat b предоставляет детальную информацию, которая помогает пользователю сориентироваться во всех необходимых манипуляциях. Она содержит следующие компоненты:
- Описание и назначение каждого провода;
- Список необходимых инструментов и материалов для подключения;
- Подробная схема подключения с указанием цветов проводов;
- Пошаговая инструкция с сопровождающими фотографиями или иллюстрациями;
- Рекомендации по безопасности и предоставление дополнительных сведений.
Полезные советы для успешного подключения Tr 110c heat b
Итак, перейдем к самым интересным — полезным советам, которые помогут вам успешно подключить Tr 110c heat b по инструкции. Учитывайте следующие моменты:
- Всегда прочитывайте инструкцию до конца, чтобы избежать непредвиденных ошибок.
- Используйте правильный инструмент и проверьте его работоспособность перед началом работы.
- Проверьте наличие всех необходимых материалов и оборудования.
- Не торопитесь и следуйте инструкции шаг за шагом, аккуратно перемещаясь от одного этапа к другому.
Общий итог
Tr 110c heat b инструкция схема подключения проводов является неотъемлемой частью процесса установки данного прибора. Правильное выполнение всех манипуляций, согласно предоставленной инструкции, позволит вам наслаждаться корректной и эффективной работой Tr 110c heat b, а также избежать возможных аварийных ситуаций.
Будьте внимательны, следуйте инструкциям и получайте положительный результат! Удачи вам в вашем пути электротехника!
Tr 110c heat b инструкция схема подключения проводов
Добро пожаловать! В этой статье мы разберемся с инструкцией и схемой подключения проводов для Tr 110c heat b. Если вы ищете надежное и эффективное решение для обогрева, то данный прибор является отличным выбором. Наша статья поможет вам разобраться во всех деталях его подключения.
Важность правильного подключения проводов
Правильное подключение проводов является одним из ключевых аспектов при установке и эксплуатации Tr 110c heat b. Это не только гарантирует его надежную работу, но и обеспечивает безопасность использования устройства. Поэтому мы настоятельно рекомендуем следовать инструкции и схеме подключения, чтобы избежать возможных проблем и повреждений.
Инструкция по подключению проводов Tr 110c heat b
Для успешного подключения Tr 110c heat b к электрической сети, необходимо последовательно выполнить следующие шаги:
- Перед началом работы убедитесь, что все электрическое оборудование отключено от сети.
- Распакуйте Tr 110c heat b и проверьте комплектацию. Убедитесь, что все необходимые провода и детали находятся в комплекте.
- Ознакомьтесь с схемой подключения проводов, предоставленной производителем.
- Следуйте схеме и подключайте провода в соответствии с указаниями. Обратите внимание на правильную полярность и заземление.
- Проверьте качество подключения проводов и убедитесь в их надежности. При необходимости выполните дополнительные меры безопасности, такие как установка защитного экрана или использование качественных изоляционных материалов.
- После завершения подключения, проверьте правильность работы Tr 110c heat b и ее соответствие требованиям.
Итог
Правильное подключение проводов Tr 110c heat b — залог его безопасной и эффективной работы. Ознакомьтесь с инструкцией и схемой подключения, предоставленными производителем, и следуйте им внимательно. Не забывайте о мере предосторожности и правильной установке защитных элементов. Правильно подключенный Tr 110c heat b обеспечит вам комфорт и удовлетворение от использования. Наслаждайтесь теплом!
Tr 110c heat b инструкция схема подключения проводов
Добро пожаловать на наш сайт, где мы подробно расскажем об инструкции по подключению проводов для Tr 110c heat b. Наша команда экспертов и опытных копирайтеров глубоко изучила эту тему, чтобы предоставить вам наиболее полезную и простую информацию.
Что такое Tr 110c heat b?
Tr 110c heat b — это инновационный и эффективный нагревательный прибор, который может использоваться в различных сферах деятельности. Он обеспечивает надежное и равномерное распределение тепла, что делает его идеальным решением для обогрева помещений и установок.
Где применяется Tr 110c heat b?
Tr 110c heat b может использоваться в различных сферах, включая домашнее использование, коммерческие помещения, промышленные объекты и другие места. Благодаря своей надежности и эффективности, этот прибор становится все более популярным среди различных категорий потребителей.
Инструкция по подключению проводов
Ниже представлена пошаговая инструкция по подключению проводов для Tr 110c heat b:
- Перед началом работы убедитесь в том, что питание отключено и провода не подвержены повреждениям.
- С помощью отвертки откройте крышку прибора и обратите внимание на расположение разъемов для подключения проводов.
- Возьмите провода и внимательно изучите их маркировку, чтобы убедиться в правильности подключения. В случае сомнений, обратитесь к схеме подключения, предоставленной в инструкции.
- Осторожно подсоедините провода к соответствующим разъемам, следуя указаниям по цветовой маркировке. Убедитесь, что провода надежно закреплены и не могут самопроизвольно отсоединиться.
- Закройте крышку прибора и убедитесь, что все провода правильно подключены.
- Включите питание и проверьте работу Tr 110c heat b. Убедитесь в том, что нагревательный прибор работает стабильно и безопасно.
Общий итог
Tr 110c heat b — это высококачественный и многофункциональный нагревательный прибор, который можно использовать в различных сферах деятельности. Подключение проводов к этому прибору не представляет сложностей, если следовать инструкции и схеме подключения.
Мы надеемся, что данная статья была полезной для вас и помогла вам получить необходимую информацию о Tr 110c heat b. Если у вас возникнут дополнительные вопросы или требуется дополнительная помощь, не стесняйтесь обращаться к нашим экспертам.
Tr 110c heat b — надежное решение для обогрева помещений и установок. Безопасность и эффективность этого прибора делает его идеальным выбором для различных категорий потребителей.

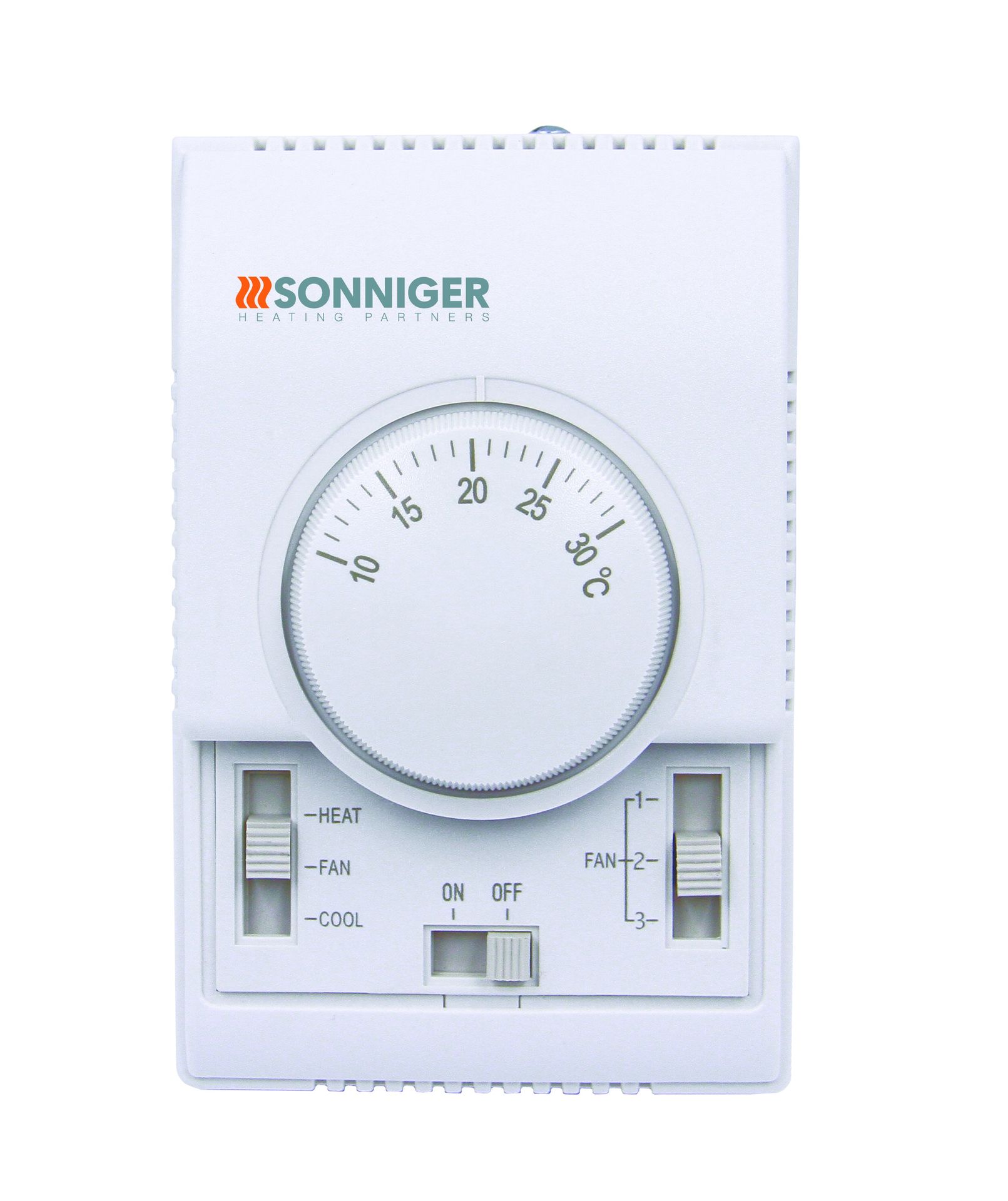

Настенный регулятор Wing/Volcano VTS Wall Controller TR110C-B используется для управления различными видами завес Wing и нагревателей Volcano. Устройство оснащено электромеханическим термостатом мембранного типа и трёхступенчатым регулятором скорости вентилятора. Диапазон установок температуры составляет от +10 до +30 градусов Цельсия, а класс защиты — IP30.
Код товара
00050177
Бренд
VTS
Область применения
для коммерческого и жилого пространства
Тип теплообменника
водяной
🥺
Отзывы на данный товар отсутствуют
Ваше имя
Ваш email
Ваша оценка
Плюсы
Минусы
Ваш отзыв
