Трубка домофона falcon eye инструкция

Код: 109241

В избранное

В сравнение

ЛИДЕР

ФункционалАудиотрубка

Единица измеренияшт

Вес0,280 кг

Объём0,00115 м³

Ночной режимДа

Регулировка сигнала вызоваНет

Тип трубкиЦифровая

Розничная цена
1 463,00 ₽

Добавить в корзину

Быстрый заказ

Доставка: от 400 ₽

Бесплатно для заказов от 50 000 ₽

О товаре

Технические характеристики

ФункционалАудиотрубка

Ночной режимДа

Регулировка сигнала вызоваНет

Тип трубкиЦифровая

Показать все характеристики

Описание

Аудиотрубка цифровая для подключения к подъездным цифровым домофонам. Трубка предназначена для использования с домофонами Laskomex, Marshal, Proel, Raikman, Rainman, Filman, Keyman.

Схема подключения 2-х проводная
Тип вызывной панели Цифровая
Кнопки управления Механические
Переадресация вызова Нет
Управление замком Есть
Интерком Нет
Функция отключения звука Есть
Подключение к сети интернет Нет
Питание От линии
Тип блока питания Нет
Рабочая температура от +5 до +45С
Размеры 81х213х45мм

Аудиотрубка FE-12D производства компании Falcon Eye по цене 1 463,00 ₽ с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и перечень необходимых сопутствующих товаров, найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.

Показать полностью

Документация и сертификаты

Доставка и оплата

Москва

Точную стоимость доставки оптовых заказов можно уточнить после оформления заказа.

По Москве

до 10 кг — 400 рублей

до 30 кг — 1000 рублей

до 50 кг — 1500 рублей

По Московской области

до 15 км от МКАД, до 3 кг — 400 рублей

до 30 км от МКАД, до 3 кг — 450 рублей

до 50 км от МКАД, до 3 кг — 650 рублей

каждый + 1 кг — 60 рублей

Самовывоз

Адрес пункта выдачи: г. Москва, ул. Красная Сосна, д. 2, корп. 1, стр. 1
Схема проезда

Время: с 9:00 до 17:45 в будние дни
Требуется 100% предоплата.
Для юридических лиц при себе иметь доверенность организации на получение оборудования или печать.

Оплата

Наличные или картой при получении

Наличные или картой в пункте выдачи

По карте онлайн

Наличные или банковской картой по адресу: Москва, м. Свиблово, ул. Кольская, д. 2, корп. 4 (4-й этаж) с 9:00 до 17:00.

На расчётный счёт для юридических лиц

Свернуть

Показать полностью

Аудиотрубка FE-12D

1 463,00 ₽

Аналогичные Falcon Eye FE-12D товары

ЛИДЕР

Аудиотрубка TS-AD Digital

Ночной режим: Да

Регулировка сигнала вызова: Да

Тип трубки: Цифровая

1 435,00 ₽

Оптовая цена: 1 076,00 ₽

ЛИДЕР

Аудиотрубка УКП-7

Ночной режим: Нет

Регулировка сигнала вызова: Да

Тип трубки: Координатная

Источник

Трубка домофона falcon eye — Трубка квартирная переговорная FE-12D является технически сложным устройством бытового назначения. Трубка предназначена для установки внутри помещения для использования в составе цифровых домофонных систем, обеспечения дуплексной
связи между блоком вызова и абонентом, а также для управления замком.

У каждого из нас есть в подъезде домофон, соответственно и трубка. Часто бывает, что эта трубка выходит из строя по разным причинам. Самая распространенная причина выхода трубки из строя — обрыв одной из жил, подключенных к трубке.

Схема подключения домофонной трубки очень проста. Есть два контакта. «ПЛЮС» и «минус». Для работы трубки должны быть подключены оба контакта. Если один из них оборвался, не стоит паниковать и вызывать мастера. Достаточно снять трубку с кронштейна и подключить оборванную жилу.

Трубка домофона falcon eye

ОБОЗНАЧЕНИЯ И НАЗНАЧЕНИЕ falcon eye

Схема подключения трубки Falcon eye

Для цифрового домофона в трубке необходимо установить адрес квартиры на блоке перемычек.
Доступный диапазон установки адресов от 1 до 255. Пример установки адреса квартиры №86 с помощью перемычек: 2+4+16+64=86.

Для того, чтобы принять вызов, необходимо снять трубку, чтобы завершить разговор – необходимо положить трубку. Чтобы открыть замок, нажмите на кнопку . Для включения режима «Без звука» необходимо нажать на кнопку , для выключения режима «Без звука» необходимо снова нажать на кнопку .

Инструкция для трубки домофона falcon eye можно скачать по ссылке.

Источник

Falcon eye

Loading…

FE-0116D-KIT
FE-0216DE
FE-0216DE-KIT PRO 16.4
FE-0216H
FE-04N-MINI
FE-0704L
FE-1004L
FE-100M
FE-100W
FE-101 ATLAS
FE-101M
FE-101RT
FE-101 WT
FE-103WS
FE-104AHD-KIT
FE-104AHD KIT Light
FE-104AHD-KIT ДАЧА
FE-104AHD-KIT ДОМ
FE-104AHD-KIT ОФИС
FE-104D-KIT
FE-104D KIT Light
FE-104D-KIT ДАЧА
FE-104KIT Lite
FE-104MHD2
FE-104MHD KIT
FE-104MHD KIT Light
FE-104MHD KIT START
FE-104MHD Light Smart
FE-104N
FE-104N-P
FE-105WS
FE-1080P2
FE-1080P-4
FE-1080Poe
FE-1080Pro2
FE-108N
FE-108N-P
FE-1104AHD
FE-1104AHD-COMBO
FE-1104AHD light
FE-1104COMBO-AHD
FE-1104MHD
FE-1104MHD light
FE-1108MHD
FE-1108MHD light V2
FE-1108MHD Smart 8.4
FE-1116MHD
FE-1220
FE-1230
FE-12D
FE-12M
FE-1432MHD
FE-200GT
FE-200W
FE-20H
FE-20-SECURITY202
FE-20-SECURITY202-6
FE-2104AHD
FE-2104MHD
FE-2104MHD KIT
FE-2104MHD Smart
FE-2108AHD
FE-2108MHD
FE-2108N
FE-2108N-P
FE-2116AHD
FE-216H2
FE-2208N
FE-2216MHD
FE-2216N
FE-2369
FE-2369i
FE-2370
FE-24C
FE-300GL
FE-300M
FE-304EF
FE-304EF-2
FE-304EF-W
FE-304R
FE-305C
FE-308EF
FE-308EF-W
FE-308R
FE-3104AHD KIT 1080N
FE-3104H
FE-3108H
FE-311
FE-316R
FE-3204HDS
FE-3204N
FE-3208H
FE-3404HDS
FE-3408HDS
FE-3416HDS
FE-35C
FE-35CM
FE-35WI
FE-408H
FE-40C

Loading…

Nothing found

FE-12M

User Manual [ru]

1 pgs339.61 Kb0

Table of contents

Loading…

…

Falcon eye User Manual [ru]

Download

Specifications and Main Features

Frequently Asked Questions

User Manual

Loading…

+ hidden pages

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals

Источник

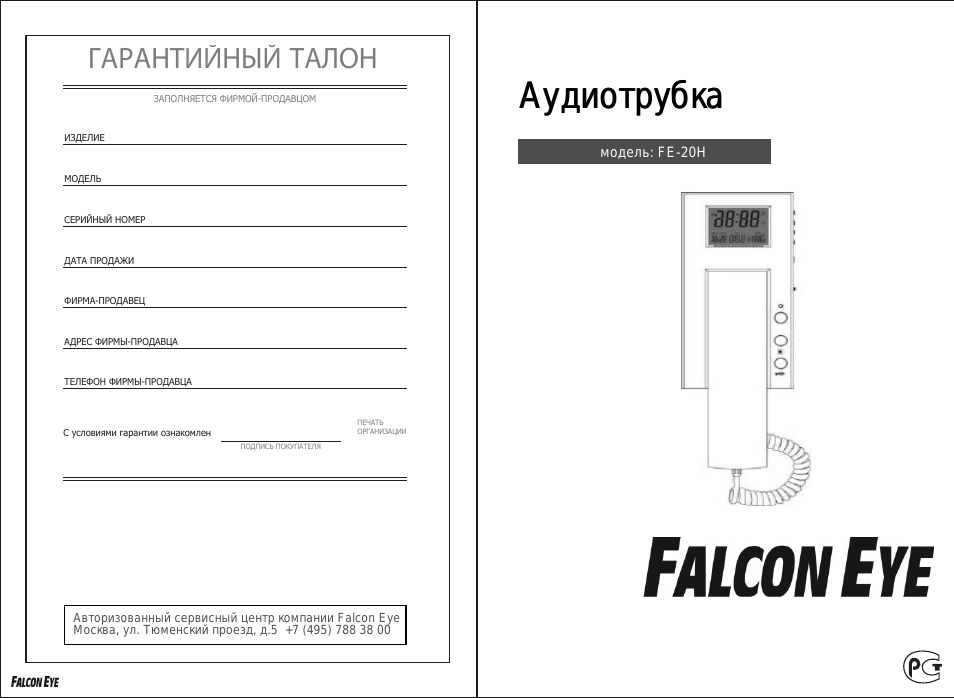

модель: FE-20H

Аудиотрубка

ГАРАНТИЙНЫЙ ТАЛОН

ИЗДЕЛИЕ

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

ДАТА ПРОДАЖИ

ФИРМА-ПРОДАВЕЦ

АДРЕС ФИРМЫ-ПРОДАВЦА

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

ЗАПОЛНЯЕТСЯ ФИРМОЙ-ПРОДАВЦОМ

С условиями гарантии ознакомлен

ПОДПИСЬ ПОКУПАТЕЛЯ

ПЕЧАТЬ

ОРГАНИЗАЦИИ

Авторизованный сервисный центр компании Falcon Eye
Москва, ул. Тюменский проезд, д.5 +7 (495) 788 38 00

H Аудиотрубка Аудиотрубка ГАРАНТИЙНЫЙ ТАЛОН ИЗДЕЛИЕ МОДЕЛЬ С...

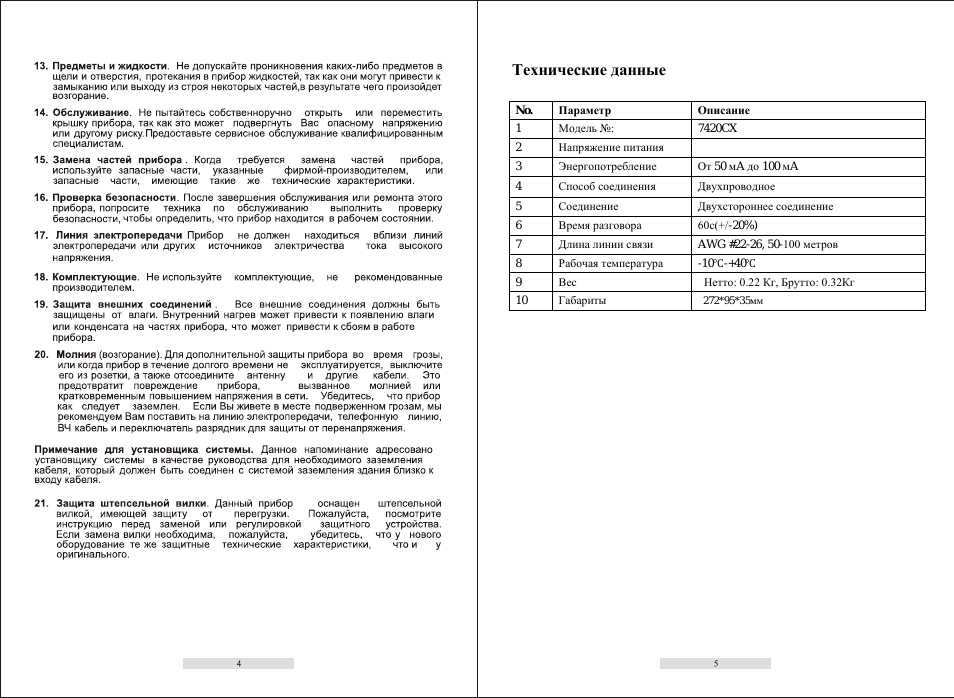

No.

Параметр

Описание

Модель №:

7420CX

Напряжение питания

Энергопотребление

От 50 мA до 100 мA

Способ соединения

Двухпроводное

Соединение

Двухстороннее соединение

Время разговора

60с(+/-20%)

Длина линии связи

AWG #22-26, 50-100 метров

Рабочая температура

-10

℃-+40℃

Вес

Нетто: 0.22 Кг, Брутто: 0.32Кг

Габариты

272*95*35мм

Технические данные

Рекомендации по монтажу

После определения места установки монитора, надежно прикрепите
кронштейн к стене. Просверлите в центре кронштейна отверстие, достаточно большое
для прокладки двух кабелей.

3.
4.

Подключите кабель к монитору
Установите аудиодомофон на кронштейн.
Подключите кабель к аудиопанели.
Протестируйте работу аппарата.

Комплект поставки

■ Телефонная трубка
■ Аппарат
■ 4×18

Крепежный винт

■ Кронштейн
■ Вставка пластиковая

■ Руководство пользователя

Основные функции

FE-20H – двухпроводный аудиодомофон, обладающий следующими характеристиками:

Дуплексная связь с вызывной панелью;
Управление замком входной двери;
Функции календаря и термометра.

页面 4, Рекомендации по монтажу, Комплект поставки

Телефонная трубка

2.Микрофон;

3.ЖК-дисплей

4.Индикатор питания
5.Кнопка вызова;
6.Кнопка управления замком;

7. Кнопка «Вниз»;

8. Кнопка «Вверх»

9. Кнопка «Настройка»

10. Кнопка «Меню»

11. Переключение громкости

звонка

12.Переключатель.

Функции даты, времени и температуры

MPERATURE

Настройка даты/времени

При подключению аппарата к источнику питания он сразу переходит в
рабочее состояние.
Нажмите кнопку «Настройка».
Установите дату и время с помощью кнопок «Вверх» и «Вниз». Затем
нажмите кнопку «Меню» для сохранения Ваших настроек.
Нажав кнопку «Вверх» в режиме ожидания, Вы сможете переключиться
между 24/12 часовым режимом.

Настройка термометра

Для переключения между шкалами Фаренгейта и Цельсия нажмите кнопку
«Вниз».

Подключение

На задней панели находятся 4-контактный разъем для подключения к
монитору. Назначение выводов разъема:

№ провода

Назначение провода

Аудио

GND

Реле замка Реле замка

Рекомендуемый. тип
кабеля

AWG #22-26

页面 5, Mperature, Функции даты, времени и температуры
