Угломеры – это измерительные приборы, работающие с внутренними и наружными углами. Изделия востребованы при контрольных, монтажных и сборочных операциях, представлены в электронном и классическом виде.
В материале:
- Конструкция угломера
- Ассортимент угломеров
- Как пользоваться механическим угломером?
- Как считать показания с нониуса?
- Работа с оптическим угломером
- Работа с электронным угломером
- Покупка угломеров
- Популярные вопросы о сверлении каленой стали
- Как пользоваться угломером на телефоне?
- Как часто нужно поверять угломеры?
- Какие угломеры наиболее компакты?
Конструкция угломера
Типовой угломер для измерения внутренних и наружных углов состоит из двух подвижных линеек, соединенных в одной точке. Элементы перемещаются по установленному радиусу, ограничиваются расстоянием между целевыми плоскостями.
На одной из линеек присутствует измерительный модуль. С его помощью определяется величина угла с возможной точностью.
Рис. 1 Классический электронный угломер для измерения угла
Ассортимент угломеров
Производители предлагают множество угломеров для измерения углов. Наибольшее распространение получили изделия с нониусами. Они производятся по ГОСТ 5378-88, представлены в нескольких вариациях.
|
Исполнение |
Описание |
Чертеж |
|
Угломер тип 1 |
Решение для наружных углов. Угломер с нониусом тип 1 имеет диапазон от 0 до 180 градусов, оптимален для разметочных и контрольных операций. |
|
|
Угломер тип 2 |
Модель, работающая с наружными и внутренними углами. Диапазон измерений в первом случае – от 0 до 360 градусов, во втором – от 40 до 180 градусов. |
|
|
Угломер тип 3 |
Прибор, ориентированный на детали машин. Диапазон измерений угломера – от 0 до 360 градусов для наружных углов. |
|
|

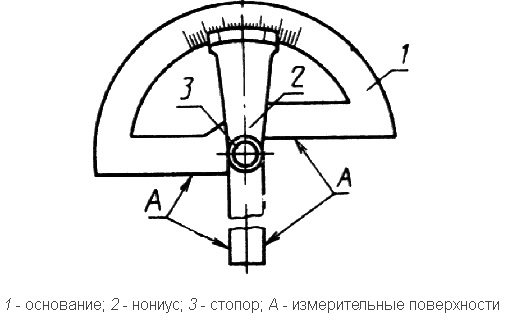

Угломер тип 4 |
Угломер для измерения наружных углов в диапазоне от 0 до 180 градусов. Инструмент наиболее компактен и прост, состоит из основания, нониуса и стопора. |
|
Иной разновидностью приборов являются оптические угломеры. Они выпускаются по ГОСТ 11197-73, состоят из двух линеек и оптического измерительного приспособления в центре. Современным аналогом продукции являются угломеры с электронным блоком.
Рис. 2 Угломер оптический
Для работы с многолезвийными инструментами, зубчатыми передачами и аналогичными узлами применяются маятниковые угломеры. Они используют принцип массы маятников, отображают полученные значения на циферблате. Значение стандартного деления составляет 1 градус, допустимый предел – 360 градусов.
Рис. 3 Маятниковый угломер
Выполнить общие задачи позволяют лазерные угломеры для измерения углов. Устройства отслеживают изменение положения лазерного луча, после чего выполняют соответствующие расчеты. Подобные модели используются при монтажных работах, подходят для решения геодезических задач.
Рис. 4 Геодезический лазерный угломер
Как пользоваться механическим угломером?
Процесс использования прибора строится на стандартном алгоритме, предусмотренном ГОСТом. Ниже представлена пошаговая инструкция, как пользоваться угломером с нониусом. Это наиболее сложное устройство, в сравнении с оптическими и маятниковыми аналогами.
Процесс проведения измерений включает следующие действия.
- Приложение одной из линеек инструмента к рабочей поверхности.
- Выравнивание второй линейки по противоположной плоскости, образующей угол.
- Закрепление подвижных частей прибора посредством фиксирующего винта.
- Запись значений, отображаемых на шкале.
Операция повторяется несколько раз с целью минимизировать погрешность.
Рис. 5 Измерение неподвижной детали
При взаимодействии с подвижными элементами перемещается не угломер, а деталь. Последняя устанавливается между линейками, после чего выполняется его точное позиционирование. Далее работы проводятся по стандартной схеме.
Рис. 6 Работа с подвижными деталями
Примечательно, что позиционирование инструмента зависит от размерности угла, с которым предстоит работа. Для каждого типа предусмотрены собственные решения.
|
Тип измерения |
Изображение |
Тип измерения |
Изображение |
|
Острые углы. |
Углы в пределах 60 градусов. |
||
|
Углы в диапазоне 50 – 140 градусов. |
Углы в пределах 120 градусов. |
||
|
Прямые и близкие к ним углы. |
Работа с внутренними углами. |
Как считать показания с нониуса?
Перед тем как пользоваться механическим угломером, важно понять принцип работы с показаниями. Устройства с нониусами имеют две шкалы: «шкала основания» и «шкала нониуса». В состоянии покоя они находятся на нулевых значениях с отставанием в 34 минуты.
Рис. 7 Расположение шкал в состоянии покоя
В ходе проведения измерений происходит смещение шкалы нониуса. При этом ее нулевой штрих показывает величину угла на шкале основания. В результате определяется цельное значение в градусах.
Рис. 8 Смещение шкалы в результате измерения
Измерения на рисунке 8 соответствуют углу в 39 градусов, при учете, что он является острым. Если проводится работа с тупым углом, к значению добавляется 90. В таком случае показания соответствуют 129 градусам.
Работа с оптическим угломером
При проведении измерений посредством оптического угломера работа строится по аналогичному принципу. Различия заключаются в считывании показаний. Ниже представлена последовательность действий для подвижных деталей.
|
Операция |
Изображение |
Операция |
Изображение |
|
Позиционирование элемента в рамах устройства. Плоскости, между которыми измеряется угол, должны прилегать к линейкам прибора. |
Фиксация изделия в пределах угломера. Считывание показания на оптическом приборе. |
Если обмеряемая деталь содержит несколько граней, процедура повторяется нужное количество раз, сопровождается сменой положения изделия в пределах инструмента.
Рис. 9 Обмер многогранных деталей
Работа с электронным угломером
При наличии навыков работы с классическими приборами, понять, как пользоваться электронным угломером, не составит труда. Принцип работы предусматривает приложение линеек, выставление угла и считывание показаний.
Покупка угломеров
Приобрести поверенные угломеры от ведущих производителей поможет компания «РИНКОМ». Мы предлагаем качественные приборы для бытового и профессионального использования. Изделия отличаются продуманной эргономикой, богатым функционалом и значительным эксплуатационным ресурсом.
Ознакомиться с полным перечнем продуктов поможет соответствующий раздел сайта.
Популярные вопросы о сверлении каленой стали
Как пользоваться угломером на телефоне?
Угломер на телефоне представлен специальной программой. Она запрашивает данные с гироскопа, обрабатывает их и выдает результат. Порядок использования ПО определяется интерфейсом, однако точность таких измерений крайне низка.
Как часто нужно поверять угломеры?
Инструмент, используемый на производстве, поверяется не реже одного раза в год. Интервал не зависит от интенсивности эксплуатации.
Какие угломеры наиболее компакты?
Наиболее компактными и точными решениями являются электронные угломеры. Изделия характеризуются прекрасной мобильностью, позволяют выполнять измерений в ограниченных пространствах.
Как пользоваться угломером
Угломером называют инструмент, при помощи которого измеряют углы между двумя плоскостями. Принцип измерения угломером схож с обычным столярным уголком, который используется только при определении прямых углов. Прибором можно высчитывать различные углы, так как его конструкция основана на регулируемом шарнирном соединении подвижных частей.
Существуют как простые, так и сложные угломерные инструменты. В данной статье рассмотрим их основной принцип работы.
Устройство
При помощи этого точного измерительного инструмента сравнивают геометрические значения деталей, то есть величины углов по части длины окружности и градуированной шкале. Она может быть линейной или скругленной. Линейная шкала не используется для вычисления градусов, их значения определяют только скругленные варианты, подвижные за счет шарнирного механизма. Полная окружность составляет 360°, а каждая единица определяется 1/360-й частью всей окружности; это один угловой градус. В точных инструментах замер угла происходит в дробных частях градусов. Существуют специальные угломеры (шаблонные) для определения только какого-либо одного угла.
Простые модели — это механические угломеры, в которых есть неподвижная круглая шкала, размеренная по градусам, и подвижная линейка, соединенная с ним одним концом. Они перемещаются по поверхности, за счет чего измеряются углы. Рассмотрим, как правильно измерять угломером:
- основание шкалы приставляют к одной плоскости;
- подвижную шкалу совмещают со второй плоскостью;
- на пересечении шкалы с линейкой определяют значение величины угла.
В усовершенствованных инструментах имеются дополнительные узлы, упрощающие считывание по шкале. Они выступают в роли фиксирующих направляющих, помогающих определить отдаленные точки углов. Также приспособления выполняют и другие функции в зависимости от назначения в той или иной сфере.
Угломерные приспособления — это высокоточные инструменты. Их изготавливают из легированных сталей, бронзы и других сплавов. Строительные модели, в конструкции которых есть электронные модули, изготавливают из алюминия. Их легко повредить, поэтому при использовании следует соблюдать особую осторожность, исключать падения как самого прибора, так и любых предметов на него.
Замер угла лазерным угломером основан на образовании пространственной картины измеряемых деталей, где можно видеть опорные точки с координатами, измеренными лазерным дальномером. Углы на основе данных координат вычисляются на компьютере электронным типом угломеров.
Область применения
Пользоваться угломерами можно не только в технических отраслях, но и в быту. Например, для самостоятельного выравнивания сырых оштукатуренных поверхностей оконных проемов, ниш и других фигурных элементов в процессе строительства. Наряду с простым угольником этот инструмент используют столяры, плотники, слесари, монтажники. Разные типы и виды угломеров применяются также:
- в военном деле;
- на швейных производствах;
- на специальных транспортных средствах;
- в научных фундаментальных и прикладных исследованиях;
- в обучении: искусстве, физике и астрономии.
Угломерами пользуются не только при сооружении конструкций, но и для контроля углов в действующих узлах, агрегатах для обеспечения должной работы. Специалисты с их помощью проводят проверочные работы и диагностику различных механизмов. Рассмотрим виды угломерных приборов по отдельности.
Учебные. Предназначены для использования в учебных заведениях, применяются при вычислении геометрических величин в различных науках. При помощи учебного инструмента учащиеся на практике начинают понимать, как правильно пользоваться различными видами угломеров. Самый простой вариант инструмента — линейчатый. Он представляет собой две раздвижные на шарнире линейки. Линейчатым угломером можно измерять наружные и внутренние углы в диапазоне измерения с точностью до одного градуса.
Слесарные. Этим моделям характерна повышенная точность. Они компактны, с чувствительной регулировкой, потому ими проводят вычисления в долях градусов, когда недопустимы даже минимальные отклонения от стандартов.
К разновидности слесарных угломеров относятся индикаторные нутромеры, предназначенные для затяжки болтовых креплений. Они необходимы при ремонте двигателей внутреннего сгорания для затяжки болтов с необходимым усилием, чтобы обеспечить достаточное уплотнение между деталями, не срывая резьбу. В таких случаях угломеры совмещают с динамометрическими ключами на градуированной шкале (доворотными). С их помощью определяют силу затяжки резьбовых креплений, доворачивая болты на определенный градус. Для более правильного и точного пользования индикаторным нутромером при измерении углов во внутренних пространствах, используют уже готовые вычисления.
Строительные. Данные устройства делятся на цифровые, механические и лазерные. Их применяют в разметке, проектировании, в процессе монтажа строительных конструкций — фундаментов, стен, перекрытий, наклонных элементов зданий.
Угломеры-квадранты. Квадрант — это часть окружности. Данный угломер также относится к строительному виду устройств, измерения вычисляются в градусах. Как пользоваться угломером данного типа учат на курсах повышения квалификации.
Угломеры малки. Еще один вид инструмента для строительства, представляет собой основу в виде деревянного или металлического бруска, на конце которого имеется ручной гаечный зажим. По резьбовому стержню передвигается градуированная линейка с продольным пазом. Этот инструмент используют для вычисления углов на стенах и других строительных конструкциях.
Горные. При помощи данных оптических угломеров производят маркшейдерские съемки. В их конструкции имеются уклономеры, которыми измеряют углы наклона поверхностей. Горными угломерами пользуются в случаях вычисления на расстоянии, измеряют углы внутренних пространств рудных разработок и горных шахт. Такие механические инструменты допускают погрешность измерения, им на смену уже пришли более точные приборы.
Астрономические. Этот тип приборов не имеет ничего общего со строительным. Астрономические угломеры применяются для вычисления азимутов небесных объектов. Ими рассчитывают углы между телами на небосводе и горизонтом земной поверхности, определяют траектории движения, скорости перемещения. Астрономические угломеры по большей части являются составными элементами телескопов.
Мореходные. Данный тип угломеров определяют географическую широту нахождения судна. В процессе вычислений используют положение солнца, луны и звезд относительно горизонта, то есть угла по высоте. Пример мореходного угломера — секстант, которым пользовались мореплаватели в прошлом. Сейчас им на смену пришли электронные навигационные приборы, использующие спутниковые технологии, но правилами безопасности судовождения предписано обязательное наличие на судне механического мореходного угломера на случай отказа электроники.
Артиллерийские. Используются для наводки на цель орудий. Точнее, правильно будет сказать — использовались, так как сейчас они уже вытеснены компьютерными системами наведения.
Медицинские. Об этом виде угломеров слышали немногие. Ими измеряют углы работоспособности суставов, то есть максимальный диапазон поворота частей тела человека. На приборе есть градуированная шкала, по которой медицинский специалист анализирует амплитуду движений.
Виды угломеров
Классификация угломеров определяется способом измерения и отображением показаний. Рассмотрим конструктивные особенности каждого вида угломеров и то, как ими пользоваться.
Механические
Конструктивно, это самый простой вид инструмента. Чтобы измерить угол угломером, его прикладывают к поверхностям, и таким образом измеряют их положение между собой. Механические угломеры не относятся к инструментам высокоточной категории.
Маятниковые
Маятниковые угломеры представляют собой устройство с круглой шкалой на подобие циферблата часов. На ней нанесена разметка с шагом в 1 градус. Углы наклона поверхностей определяются по стрелке. Угломер устроен по принципу маятникового механизма.
Оптические
Представляют собой высокоточные угломеры, способные мерить углы по всей окружности на 360°. Ввиду того, что углы вычисляются в долях градусов, то их довольно сложно рассмотреть, для этого прибор оснащен лупой.
Лазерные
Прибор работает на основе лазерных лучей. Их направляют на поверхности, положение которых измеряют относительно друг друга. Лазерный угломер оснащен встроенным жидкокристаллическим дисплеем. Достоинство лазерных моделей в том, что с ними можно работать в темных местах или ночью. Однако при ярком освещении метки почти незаметны.
Существуют модели лазерных угломеров в форме арбалета. Ими вычисляют углы режущих кромок при заточке пил, ножей, резцов.
В строительных лазерных угломерных приборах испускается два луча, направленных на измеряемые поверхности. За расчеты и анализ отвечает процессор, а данные отображаются на дисплее. Ими оснащают смартфоны, работает данная функция через специальное приложение.
Электронные
Такие угломеры еще называют цифровыми. Принцип измерения подобен механическим приборам, только показания определяются не по циферблату или шкале, а выводятся на ЖК-дисплей. Это универсальные угломеры, относятся к высокоточной категории измерительного инструмента. Цифровыми видами вычисляют десятые доли градусов.
Нониусные
Этим механическим инструментом измеряют геометрические формы различных сооружений. Существуют модели для измерения углов на удалении. В конструкции есть механизм фиксации точных положений измеряемых объектов. Значения углов в минутах, а при наличии дополнительной шкалы — в угловых секундах.
Пользоваться угломером с нониусом проще, чем это может показаться с первого взгляда. На нем расположена шкала нониуса, соединенная с основанием на длинной линейке. Стандартные угломеры такого типа, оснащенные нониусом 4-УМ, самые распространенные. Ими измеряют углы в радиусе 180°. Применяются в промышленности при изготовлении деталей, в ремонтах, диагностике.
Измерительные нониусные угломеры изготавливаются из высококачественных сталей и относятся к категории высокоточных инструментов. Различаются по размерам, разметкам на шкалах, дизайну. К центру шкалы присоединена подвижная линейка, измеряющая величину угла наклона какой-либо плоскости. Нониус расположен в той части прибора, где проходит линейка. Он позволяет вычислять десятые доли градуса. Нониусы не так чувствительны к механическим воздействиям, как электронные угломеры, поэтому они более долговечны.
Как выбирать угломер
Мы описали виды угломеров, как они работают и на основе чего. С помощью данной информации вы сможете приобрести правильный инструмент под определенные цели, учитывая все необходимые критерии при выборе. Если нет надобности вычислять сотые доли градуса, то не стоит покупать дорогой электронный прибор. Для несложных измерений вполне подойдет механический инструмент. Для точных вычислений углов в производственных, диагностических, ремонтных операциях используют электронные или лазерные угломеры. Дорогие приборы целесообразно покупать, если они будут в дальнейшем оправдывать свое применение. При выборе нужно обращать внимание на следующие факторы:
- Материалы, из которых изготовлены рабочие части инструмента, корпус, держатели, регулировочные компоненты. В высокоточных дорогих моделях подвижные механизмы делают из инструментальных сталей. В шарнирных соединениях не должно быть люфта, измеряющие элементы должны перемещаться плавно, равномерно, без усилий. Инструмент с пластиковыми рабочими частями не пригоден для производственных целей, он подходит для быта, имеет сравнительно небольшой срок эксплуатации.
- Качество градуирования шкалы. Точность изделия определяется визуально, с помощью сопоставления показателей при пробных измерениях на других приборах.
- Стоимость. Высокая цена качественного изделия не должна являться препятствующим фактором при покупке. Хороший инструмент в принципе не может быть дешевым т.к. для его изготовления применяются лучшие материалы, используются новые технологии. Дорогой высокоточный прибор оправдывает свою стоимость долгосрочной эксплуатацией и точностью в работе.
Подводя итог, выделим главное. Качественный высокоточный измеритель улов должен быть у каждого профессионала. Для дома не нужен дорогой инструмент, ведь в быту нет необходимости измерять углы с точностью до сотых или даже десятых долей градуса. В домашних условиях используют в основном при ремонте, например, для выравнивания углов стен в оконных проемах. Если инструмент приобретается для производства, то на его стоимости экономить не стоит.
Полезные советы по использованию угломера
Рассчитывать на максимально точные результаты при измерении можно лишь в том случае, если угломер эксплуатируется и хранится в рекомендованных производителем условиях. Хранить его нужно в футляре, в пределе допустимых температур и влажности. Как и все точные приборы его нельзя подвергать влиянию агрессивной среды — химических паров, кислот, щелочей. Даже малейшая деформация рабочих частей может повлиять на точность измерений.
Чтобы обеспечить хорошую видимость меток лазерного угломера при ярком свете, следует дополнительно приобрести специальные отражатели и усилители световых лучей.
Электронные угломеры работают на батарейках типа ААА. Если предполагается длительное использование, следует запастись дополнительным комплектом батареек. При питании прибора от аккумулятора, рекомендуется брать с собой зарядное устройство, а не рассчитывать, что полностью заряженного устройства хватит на все протяжение работ.
Периодически прибор следует калибровать. При проведении измерений уклономером, не нужно забывать о технике безопасности, особенно если вы работаете на высоте. В таких случаях нужно заранее позаботиться о надежности опор строительных конструкций.
Любой угломер, будь то цифровой или механический, нуждается в бережном обращении и соответствующем хранении. При эксплуатации прибора необходимо соблюдать правила, предусмотренные производителем в руководстве по использованию.
Видео
Данное видео поможет более подробно разобраться в представленной теме.
Название этого устройства говорит само за себя. Оно служит для измерения углов
между поверхностями, элементами конструкций, частями оборудования, а также для
определения уклонов относительно горизонтали. Это один из самых древних
измерителей, используемых человечеством в самых разных сферах жизни:
строительстве и архитектуре, плотницком и столярном ремесле, геодезии и
топографии, навигации и астрономии, медицине и военном деле. Отсюда такое
многообразие форм и названий: астролябия, секстант, гониометр и др. Более
привычные нам измерители углов и уклонов тоже могут называться по-разному:
уклономер, клинометр или инклинометр, креномер или кренометр и т.п. Но по сути
все это угломеры.
Более того, эту измерительную функцию в разной степени могут выполнять
лазерный дальномер, нивелир и теодолит. Они необходимы при проведении
масштабных инженерных и строительных работ. Но во многих случаях угломер как
самостоятельный прибор является более удобным и функциональным измерителем.
Как выглядит угломер?
Классический угломер представляет собой две линейки с градуированной шкалой,
закрепленные на одной оси и образующие подвижный угольник. Традиционная форма
может быть дополнена различными элементами: транспортиром, нониусом, сенсором
наклона, лазерными излучателями, цифровым дисплеем и т.д. Многие современные
уклономеры вовсе лишены измерительных шкал и представляют собой компактный
электронный гаджет. Соответственно, в разных устройствах могут отличаться
способы определения параметров угла и единицы измерения (дециметры/
сантиметры, градусы/ минуты, проценты). При этом многие угломеры совмещают в
себе элементы разнотипных устройств, что расширяет их функциональность.
Типы угломеров по сфере использования
Оставив в стороне артиллерию, навигацию, медицину и астрономию, рассмотрим
самые востребованные типы угломерных устройств, которые применяют не только
профессионалы, но и домашние мастера.
Строительные угломеры ― используют при проектировании зданий, для точной
разметки и монтажа конструкций, для контроля фундамента, перекрытий,
перегородок, дверных и оконных проемов, лестничных пролетов и т.п. Их главными
достоинствами являются выносливость, устойчивость к механическим повреждениям
и атмосферным воздействиям, а также способность к контактным измерениям разных
поверхностей (металл, бетон, камень и т.п.).
Столярные (плотницкие) угломеры применяются для разметки деталей из древесины
и других материалов. Некоторые из них имеют только два фиксированных угла.
Например, ерунок представляет собой готовую колодку для быстрой разметки
торцевых скосов на 45° и 135°.
Слесарные угломеры часто используют в сварочных и тонких фрезерных работах.
Поэтому, как правило, это очень компактные и легкие приборы, которые позволяют
работать с деталями различной конфигурации и размера. Для таких приборов очень
важно наличие дополнительных измерителей (транспортир, нониус) или
чувствительный датчик наклона и способность к автокалибровке.
Виды угломеров по типу устройства
Поскольку по форме эти устройства весьма многообразны, прежде всего стоит
рассматривать принцип и точность измерений, а также способ отображения
показаний.
Механические угломеры
Эти устройства ближе всего к классике. Однако среди них могут быть разные
конструкции. Рассмотрим самые основные. Наиболее простой вариант ― две
соединенные линейки. Их прикладывают к тем поверхностям, между которыми нужно
определить угол. Значения угла можно считывать в градусах по линейчатой или
линейчато-круговой шкале с механическим указателем.
Механический угломер-малка ― это устройство с одной измерительной линейкой,
подвижно закрепленной на колодке. Такая конструкция не отличается высокой
точностью измерений, но очень удобна для шаблонной разметки и переноса углов.
Малки часто используют столяры, плотники, каменщики, плиточники, паркетчики и
т.п.
Квадрант дополнен транспортиром, который позволяет измерять внутренние и
внешние углы в диапазоне до 180° с погрешностью порядка 1–2°. Таким прибором
очень удобно работать в труднодоступных местах. Изготавливают их обычно из
легкого металла или пластика.
Механический угломер с нониусом часто называют универсальным, т.к. он имеет и
транспортир, и нониусную шкалу, что расширяет возможности измерений в пределах
320°. Целый показатель (в градусах) считывают по шкале транспортира. А по
нониусу определяют минуты, максимально уточняя значение угла.
Механический инклинометр (гониометр) оснащен еще более богато.
Самовыравнивающийся чувствительный элемент со стрелкой-указателем помогает
определять разницу углов, производить разметку и установку конструкций с
требуемым наклоном. Двухсторонняя подвижная шкала позволяет выполнять
измерения вправо и влево, не меняя положения прибора. А по нониусу можно
уточнять показатели измерений. Такие приборы обычно имеют магнитное основание
для крепления на стальных деталях. Их используют для измерения вертикальных
углов и уклонов, для разметки и выравнивания различных конструкций.
Маятниковые угломеры
Эти устройства внешне напоминают часы со стрелкой. Она всегда находится в
строго вертикальном положении и колеблется по принципу маятника. На циферблат
нанесены две градуированные шкалы с ценой деления в 1°. По красной шкале
считывают измерения вертикальных поверхностей, а по черной ― горизонтальных. В
верхней части корпуса расположен фиксатор, который закрепляет снятое
измерение. Такие угломеры используют для определения уклона одной поверхности.
Оптические угломеры
Это могут быть механические приборы, дополненные лупой. Диапазон измерений
здесь составляет от 0 до 360°, а единая разметка измерительной шкалы включает
и градусы, и минуты. Увеличительная линза дает возможность снять показания с
точностью до долей минут.
В более сложном исполнении оптический угломер имеет закрытый корпус,
встроенную оптику, чувствительный датчик наклона (жидкостный) и три шкалы.
Такие приборы могут носить название клинометр, инклинометр, компас-альтиметр.
Их можно применять для измерения высоты различных объектов и определения
уклонов.
Через окуляр оптического инклинометра можно считывать значения уклона в
градусах и процентах. Ровные грани корпуса позволяют прислонить прибор к любой
конструкции, чтобы наблюдать показания на циферблате. Оптику можно
регулировать с помощью окулярного кольца, а демпфирующая жидкость гасит
нежелательные вибрации и обеспечивает плавное движение шкалы, упрощая взятие
отсчета.
Электронные угломеры
Это самые популярные и простые в использовании устройства. Они обеспечивают
автоматическое снятие показаний с выводом их на дисплей. Конструктивно это
могут быть приборы в традиционной форме: две подвижные линейки с дюймовой и
сантиметровой разметкой. Длина измерительных шкал у различных моделей может
быть разная (в среднем от 20 до 50 см). Такими угломерами можно измерять углы
до 360°, определять уровень наклона или скоса. В раскрытом состоянии линейки
можно фиксировать, что позволяет переносить результаты замеров на чертежи.
RGK A-30
- Длина, мм300
- Диапазон измерений0°- 360°
- Рабочая температура0°C + 50°C
Подробнее
RGK A-20
- Длина, мм200
- Диапазон измерений0°- 360°
- Рабочая температура0°C + 50°C
Подробнее
Другой вариант ― электронный угломер с пузырьковыми уровнями. Колбы,
встроенные по вертикали и горизонтали, упрощают замеры при любом положении
прибора. Диапазон измерений у таких моделей обычно от 0 до 225°./p>
В качестве электронного угломера можно рассматривать также цифровой уровень. В
отличие от обычных пузырьковых устройств этот прибор позволяет быстро и точно
проводить измерения углов на горизонтальной плоскости. Такие устройства, как
правило, имеют много полезных опций. Например: поворотный дисплей (помогает
снимать показания в любом положении), фиксацию результатов измерений,
подсветку (которая облегчает работу в затемненных местах), динамик, подающий
звуковые сигналы (позволяет выравнивать детали, не глядя на экран). Значения
угла можно получить в градусах и процентах отклонения от горизонтали. Кроме
того, имеется автоматическая калибровка, которая повышает точность измерений.
Цифровой уровень часто используется для монтажа стеновых конструкций, для
разметки и укладки отделочных материалов.
RGK AZ-30
- Длина, мм320
- Точность±0,3°
- Диапазон измерений0° — 225,0°
Подробнее
RGK AZ-40
- Длина, мм420
- Точность±0,3°
- Диапазон измерений0° — 225,0°
Подробнее
Очень далеко от традиционной формы ушли портативные электронные угломеры,
которые можно использовать для определения углов наклона любых поверхностей.
Это очень компактные приборы с квадратной лицевой панелью, LCD-дисплеем с
подсветкой, кнопками управления и магнитным основанием для крепления на
стальные поверхности.
Кроме того, эти гаджеты легко калибруются по всем четырем граням. Главное
найти ровную, строго горизонтальную поверхность, чтобы выставить нулевой угол.
Режим калибровки позволяет обнулить отклонения при использовании на неидеально
ровной поверхности. Такие устройства очень удобны при фрезерных работах. С их
помощью можно контролировать состояние опорных конструкций, трубопроводов,
транспортных магистралей, мостов и пр.
Лазерные угломеры
Помимо обычных для электронного уклономера функций, эти приборы оснащены
лазерными излучателями, которые позволяют легко, быстро и бесконтактно
перенести разметку с одной плоскости на другую. Угол между целевыми точками
определяется визуально или с помощью электронной платы, интегрированной в
конструкцию устройства. Как правило, в корпус встроены пузырьковые уровни
(горизонтальный и вертикальный). Такие устройства используют очень широко: при
проведении строительных, монтажных, ремонтных и отделочных работ, изготовлении
мебели, плотницком деле и т.д.
Заключение
В рамках одной статьи сложно описать все возможные варианты современных
угломеров. Мы рассмотрели лишь самые распространенные и востребованные типы
этих устройств. Важно, что для каждого вида деятельности можно подобрать
прибор подходящей формы и размера, с нужным набором элементов и полезных
опций, с необходимой точностью измерений. Необходимо помнить, что чем сложнее
устроен измеритель, тем надежнее он должен быть. Поэтому при выборе стоит
рассматривать модели только проверенных производителей, сопровождающих свои
приборы толковой инструкцией и гарантийным обслуживанием.
Угломер – это механический или электронный прибор, предназначенный для точного определения углов между поверхностями, элементами конструкций, деталями или узлами оборудования, а также между удаленными объектами. Измерение углов производится в градусах с помощью специальной шкалы с механическим указателем, нониуса или электронного дисплея (в зависимости от типа прибора).
Конструкция угломеров
В наиболее простом варианте угломер: электронный, механический состоит из двух измеряющих поверхностей (линеек) закрепленных на одной оси. Будучи подвижными, они свободно располагаются под углом относительно друг друга. Для определения значения угла, в зависимости от типа устройства, используется линейчатая, линейчато-круговая шкала, электронное отсчетное устройство или другие дополнения.
Некоторые типы угломеров имеют фиксированные значения углов, как например, в столярных приборах. Также, в отдельных устройствах могут быть использованы следующие узлы:
- Маятниковый механизм, возвращающий угломер в вертикальное положение при изменении угла наклона замеряемых поверхностей. Наиболее удобен в работе с габаритными элементами – оборудованием, узлами, частями строительных конструкций и т. д. Шкала угломера остается неподвижной, во время замера перемещается только стрелка, которая ставится на противовес.
- Угломер с нониусом — состоит из корпуса с прикрепленным к нему диском, основания с шкалой, нониусом, линейкой и хвостовиком. Чаще всего используется для слесарных операций, где необходима высокая точность определения угла, до секунд.
- Оптический угломер – предназначен для удаленного определения углов. Состоит из корпуса, диска со шкалой и неподвижной линейки. На диске расположена оптика, подвижная линейка и рычаг, а под диском – пластинка с указателем, с помощью которого и определяет угол.
Типы угломеров и их назначение
Из наиболее часто применяемых отметим следующие виды приборов:
- Угломер строительный – применяется при проведении разметочных, монтажных и проектных работ. Имеет различные размеры и способы измерения углов.
- Столярные угломеры – используется для приблизительного определения угла, часто оснащается шкалой с фиксируемыми углами.
- Угломеры слесарные применяются для проведения измерений с высокой точность, часто оснащаются нониусной шкалой.
- Маркшейдеры или горные угломеры – позволяют измерять даже на значительном расстоянии.
Также существуют и используются специализированные угломеры, назначение которых вполне понятно по их названию — астрономические, мореходные и артиллерийские.
Порядок применения устройства
Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:
- Основание или одна из линеек плотно прикладывается к одной из поверхностей.
- Ко второй поверхности прикладывается шкала дуги или вторая линейка.
- Положение линеек фиксируется винтом.
- Определяется угол по совпадению шкалы с краем линейки.
- При наличии нониуса определяются секунды угла.
Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.
Угломер – действующие ГОСТы
Основной действующий государственный стандарт на универсальный угломер, ГОСТ 8378-83. Технические условия измерительных приборов с нониусной шкалой регулирует ГОСТ 5378-88. Для специализированных приборов разработаны свои стандарты, в частности для оптических угломеров — ГОСТ 11197-73.
Углы различных
изделий контактным методом измеряют
простейшим угломерным инструментом —
угломером с нониусом. В основе таких
измерений лежит гониометрический метод,
заключающийся в сравнении измеряемого
угла с соответствующим значением
угломерной шкалы, встроенной в
измерительное устройство.
Согласно ГОСТ
6378-66 угломеры с нониусом наготавливают
двух типов:
-
УН — для измерения
наружных и внутренних углов (рис.7); -
УМ — дня измерения
наружных углов (рис.8),
Угломеры типа УН
можно измерить углы в пределах от 0° до
320°. Углы от 0° до 180° принято называть
наружными, и углы свыше 180° — внутренними.
Примеры измерений углов в различных
пределах показаны на рис. 7,8,9,10,11.
Угломером типа УМ
измеряют углы оси от 0° до 180°. Углы от
0° до 90 измеряют при установленном
угольнике 2 (рис.8), а свыше 90 — без
угольника. В последнем случае к отсчету
по шкале угломера следует прибавлять
90°. Нониус угломеров УН и УН служит для
отсчета дробных делений основной шкалы
угломера в минутах.
7. Методические указания для измерения углов при помощи универсального угломера.
7.1. В зависимости
от номинального значения контролируемого
угла, собрать необходимую конструкцию
его (см. рис. 7,8).
Установить угол
контролируемой детали между измерительными
поверхностями угломера.
Окончательную
установку измерительных поверхностей
угломера (до исчезновения просвета
между поверхностями деталей и угломера)
производят при помощи микрометрической
подачи, после чего положение инструмента
стопорят гайкой и делают отсчет показаний
по основной шкале и шкале нониуса.
Рис. 7.
Угломер
нониуса типа УН
1 – нониус, 2 –
основание с основной шкалой, 3 – угольник,
4,5 – державки, 6 – съемная линейка
Рис.8.
Угломер нониуса типа УМ:
1 – подвижная
линейка, 2 – угольник, 3 – съемная линейка,
4 – основание с основной шкалой, 5 –
микровинт, 6 – нониус.
Рис.
9
Рис.
10
Рис.
11
8. Контрольные вопросы
8.1. Что называется
отклонением формы?
8.2. Какие частные
отклонения формы характерны для
цилиндрических деталей?
8.3. Что называется
отклонением расположения поверхностей?
8.4. Перечислите
виды отклонений расположения поверхностей?
8.5. Как базируется
деталь и проводятся измерения:
-
радиального
биения; -
торцевого биения?
8.6. Что называется
шероховатостью поверхности?
8.7. Какими параметрами
определяется шероховатость поверхности?
8.8. Дайте определения
параметрам шероховатости поверхности
Rz
и Ra .
8.9. Какие параметры
шероховатости и в каких пределах
определяются с помощью двойного
микроскопа и профилометра?
8.10. В какой
последовательности производятся
измерения шероховатости на микроскопе
МИС11?
8.11. В чем заключается
гониометрический метод контроля углов?
8.12. Какие измерительные
средства применяются при этом методе?
8.13. Какова область
применения универсальных угломеров?
9. Рекомендуемая литература
-
Белкин И.М. Допуски
и посадки. М.: Машиностроение, 1992. -
Допуски и посадки.
Справочник. / Под ред. Мягкова В.Д. Л.:
Машиностроение, 1982. -
Марков Н.И.,
Ганевский Г.М.Конструкция, расчет и
эксплуатация контрольно — измерительных
инструментов и приборов. М.:Машиностроение,
1993. -
Клевлеев В.М.,
Кузнецова И.А., Попов Ю.П. Метрология,
стандартизация: Учебник. – М.:ФОРУМ:
ИНФРА-М, 2004. – 256с. -
Лифиц И.М.
Стандартизация, метрология и сертификация:
Учебник.-4-е изд., перераб. И доп. – М.:
Юрайт- Издат, 2004.-335с. -
Сергеев А.Г.,
Латышев М.В., Терегеря В.В. Метрология,
стандартизация, сертификация: Учебное
пособие. – М.: Логос, 2003. – 536с.: ил. -
РД 50-98-86 Методические
указания «Выбор универсальных средств
измерений линейных размеров до 500 мм»
( по применению ГОСТ 8.051-81)
Титульный лист
Приложение
Филиал ГОУ ВПО
ТюмГНГУ в г.Нижневартовке
Отчет
По лабораторной
работе №3
«Контроль формы,
расположения и шероховатости поверхности»
Выполнил студент(ка)
Группы_____________ __________________
Ф.И.О.
Принял преподаватель
___________________ __________________
(дата) Ф.И.О.
Нижневартовск
200_
Форма отчета:
-
Цель работы
-
Эскиз контролируемой
детали -
Приборы и
принадлежности
Протокол 1
Измерения радиального
и торцевого биения
|
Технические и |
Схема измерения |
|
Тип прибора Тип Цена Предел Допустимая |
Таблица 1
|
Контроли-руемая |
№ сечения |
Показания |
Величина
∆ = ∆1 |
||
|
Наибольшее ∆1 |
Наименьшее ∆2 |
||||
|
I II III |
∆I ∆II ∆III |
∆max= |
Заключение о
годности детали
Таблица 2
|
Контроли-руемая |
Диаметр окружности |
Показания |
Результаты
∆ = ∆1 |
||
|
Наибольшее ∆1 |
Наименьшее ∆2 |
||||
|
1 2 3 |
∆I ∆II ∆III |
∆max= |
Заключение о
годности детали
Протокол №2
Измерение
шероховатости поверхности методом
светового сечения на двойном микроскопе:
|
Технические и |
Схема измерения |
|
Тип прибора Тип Фокусное Цена Пределы Погрешности |
Результаты измерения
Таблица 3
|
Контро
ли-руемая |
№ п/п |
Отчет по окулярному |
Раз ность Отсче тов А=А1-А2 |
Высо та неров ностей мкм Ri=Ac |
Среднее значение Rz,мкм |
||
|
Началь-ный А1 |
Конеч-ный А2 |
||||||
|
I |
1 2 3 4 5 |
||||||
|
II |
1 2 3 4 5 |
||||||
|
III |
1 2 3 4 5 |
;
Заключение о
годности детали (на основании ГОСТ
2789-73)
Протокол № 3
Измерение
шероховатости на профилометре:
|
Технические и |
Схема измерения |
|
Тип прибора Пределы Основная Измеренный Значение Длина |
Результаты измерения
Таблица 4
|
Контролируемая |
Номер измеряяемых |
Ra мкм |
Среднее
Ra, |
|
I II III |
Заключение о
годности детали (на основании ГОСТ
2789-73)
7
Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
