Инструкция по монтажу битумной черепицы Дёке
1. ОБЩИЕ ДАННЫЕ.
Определение «Битумная черепица Döcke» является обобщённым
названием таких материалов как «Гибкая черепица Döcke» и
«Многослойная черепица Döcke».
Инструкция описывает технологию монтажа битумной черепицы Döcke
всех серий и коллекций, подкладочных ковров Döcke, а также
ендовых ковров Döcke. С подробным описанием и характеристиками
этих материалов можно ознакомиться на сайте www.docke.ru.
Устройство стропильной системы, обрешётки, вентиляции и
утепления кровли выполняется на основании конструкторских и
теплотехнических расчётов и нормативных документов, действующих
для региона строительства. Для крыш, которые имеют холодный
чердак или мансарду, и покрыты битумной черепицей Döcke,
обязательно требуется обеспечение вентиляции в соответствии с
требованиями СП 17.13330 «Кровли».
Внимательно изучите настоящую инструкцию по монтажу и
ознакомьтесь с гарантийными обязательствами производителя.
1.1 НАЗНАЧЕНИЕ МАТЕРИАЛА.
Материал штучный кровельный «Битумная черепица Döcke»
предназначен для устройства кровельного покрытия скатных крыш
зданий и сооружений с уклоном от 12 до 90 градусов.
1.2 ПРАВИЛА ХРАНЕНИЯ МАТЕРИАЛА.
Материал следует хранить при неукоснительном соблюдении
следующих требований:
1.2.1 Хранение материала должно производиться только в заводской
упаковке производителя на поддонах. Нарушение оригинальной
упаковки производителя категорически запрещается.
1.2.2 Хранение материала должно производиться только в крытом и
сухом помещении на расстоянии не менее 1,5 м от отопительных
приборов.
1.2.3 При хранении не допускается установка поддонов друг на
друга.
1.2.4 Хранение материала должно производиться при температуре не
ниже -40°С и не выше +50°С.
1.2.5 Хранение материала должно производиться при относительной
влажности воздуха не более 80%.
1.2.6 При хранении необходимо избегать попадания прямых
солнечных лучей.
1.2.7 Штабелирование пачек гибкой черепицы – не более 16 рядов в
высоту.
1.2.8 Штабелирование пачек ламинированной черепицы:
-
не более 16 рядов в высоту при условии прокладки листов OSB
или фанеры через каждые 5 рядов; - не более 5 рядов без прокладки листов.
1.3 ВРЕМЕННОЕ ХРАНЕНИЕ МАТЕРИАЛА НА УЛИЦЕ (НЕ БОЛЕЕ 30 ДНЕЙ).
Временное хранение материала должно осуществляться только в
неповрежденной упаковке производителя на поддонах, исключающих
контакт с землёй. Поддоны должны располагаться в местах,
исключающих попадание солнечных лучей.
1.4 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ
РАБОТ.
1.4.1 Организация работ должна исключать возможность падения
человека с высоты (СНиП 12-04-2002).
1.4.2 Не оставляйте упаковку в зоне монтажных работ – на ней
можно поскользнуться.
1.4.3 Перемещаться по подкладочным коврам и черепице допустимо
только в случае острой необходимости. При этом должны быть
полностью исключены какие-либо механические повреждения
материала, влияющие как на изменение его внешнего вида, так и
физико-механических свойств. Для перемещения по кровле
используйте специальные упоры, переходные мостики, подмости и
прочие приспособления. Несоблюдение этого правила может привести
как к порче внешнего вида кровельного покрытия, так и увеличению
риска падения с крыши.
1.5 ПРАВИЛА МОНТАЖА БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE ПРИ ТЕМПЕРАТУРЕ
ОКРУЖАЮЩЕГО ВОЗДУХА НИЖЕ +10 ˚С.
1.5.1 Необходимо использовать строительный фен:
- для обеспечения быстрого и надёжного сцепления гонтов;
-
для повышения эластичности черепицы Döckeв местах перегиба
гонтов; - для подогрева мастики Döcke для битумной черепицы.
1.5.2 Перед монтажом черепица, подкладочные ковры и мастика
должны находиться не менее суток при температуре не ниже +20°С.
1.5.3 Вынос материала для монтажа осуществляется по мере
необходимости.
1.5.4 В случае осуществления монтажа самоклеящегося
подкладочного ковра Döcke при температуре ниже +15 °С необходимо
дополнительно фиксировать полотно механически при помощи крепежа
тип 1 (таблица №1).
Осуществление кровельных работ при атмосферных осадках
недопустимо. В случае выпадения атмосферных осадков во время
монтажа необходимо принять меры по укрытию крыши с целью
непопадания влаги под уже смонтированную кровлю.
2. ИНСТРУМЕНТ И КРЕПЁЖ, НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ РАБОТ ПО
МОНТАЖУ БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE.
Рис. 1. Перечень инструментов кровельщика
Таблица №1 — Выбор вида крепежного изделия в зависимости от
используемого материала.
| Тип крепежа | Область применения | Вид крепежа | Длина | Особенности |
|---|---|---|---|---|
| Тип 1 |
Подкладочные ковры, битумная черепица, коньково-карнизная черепица, ендовый ковёр, карнизные и торцевые планки |
Оцинкованные ершёные гвозди | Не менее 30 мм | Диаметр шляпки от 8 мм |
| Оцинкованные винтовые гвозди | ||||
| Тип 2 |
Сплошное основание – плиты ОСП-3, фанера ФСФ, шпунтованная или обрезная доска |
Оцинкованные ершёные гвозди | Не менее 50 мм | С потайной головкой |
| Оцинкованные винтовые гвозди | ||||
|
Саморезы оцинкованные, анодированные или гальванизированные по дереву |
Рис. 2. Пример правильной забивки гвоздей при монтаже
продукции.
Рис. 3. Пример неправильной забивки гвоздей при монтаже
продукции.
Рис. 4. Внешний вид ершёных гвоздей, подходящих для монтажа
продукции.
3. ПОДГОТОВКА ОСНОВАНИЯ ПОД КРОВЛЮ
Черепица принимает форму основы, на которую она монтируется. Чем
тщательнее подготовлена основа, тем более ровно ляжет черепица.
В качестве сплошного основания под укладку черепицы необходимо
применять плиты ОСП-3, фанеру ФСФ, а также шпунтованную или
обрезную доску.
3.1 ОСНОВНЫЕ ПРАВИЛА УКЛАДКИ ПЛИТ ОСП-3 ИЛИ ФАНЕРЫ ФСФ:
3.1.1 Плиты должны быть сухими и ровными.
3.1.2 Толщина плит определяется на основании конструкторского
расчёта в зависимости от снеговой нагрузки, уклона скатов,
наличия обрешётки и т.д., но должна быть не менее 9 мм.
3.1.3 Плиты необходимо разрезать на пять частей по длинной стороне и крепить в разбежку (рис. 5).
3.1.4 Горизонтальный стык плит должен обязательно приходиться на
доску обрешётки.
3.1.5 Перепад по высоте между плитами не должен превышать 2 мм.
3.1.6 Между плитами следует оставлять зазор 3–5 мм для
компенсации линейного расширения.
3.1.7 Крепёж плит сплошного основания – тип 2 (таблица №1).
3.1.8 Для обеспечения правильного направления дождевой и талой
воды в водосточные желоба необходимо сделать вынос первого листа
ОСП по отношению к первой доске обрешётки (рис. 6).
Рис. 5. Укладка сплошного основания из плит ОСП-3 или фанеры
ФСФ по обрешётке.
Рис. 6. Устройство выноса первого листа ОСП по отношению к
первой доске обрешётки.
3.2 ОСНОВНЫЕ ПРАВИЛА УСТРОЙСТВА СПЛОШНОГО ОСНОВАНИЯ ИЗ
ШПУНТОВАННОЙ ИЛИ ОБРЕЗНОЙ ДОСКИ.
3.2.1 Недопустимо попадание атмосферных осадков на доски
сплошного основания.
3.2.2 Древесина должна быть не ниже 1 сорта с относительной
влажностью не более 20 %.
3.2.3
Внимание!
Фрагменты годовых колец должны быть ориентированы выпуклостями
вниз (рис. 7).
3.2.4 Толщина доски
определяется на основании конструкторского расчёта в зависимости от снеговой
нагрузки, уклона скатов, шага стропил и должна быть не менее 25 мм. Перед
использованием материал необходимо откалибровать, чтобы перепад по высоте досок
не превышал 1 мм. Ширина доски должна быть не более 100 мм.
3.2.5 Горизонтальный зазор между не шпунтованными досками и
вертикальный зазор для всех досок должен быть 1 мм.
3.2.6 Крепёж досок – тип 2 (таблица №1). Доска должна
фиксироваться в каждое стропило в 2 местах фиксации (рис. 7).
3.2.7 Вертикальный стык досок должен обязательно приходиться на
стропило и иметь разбежку через каждый ряд (рис. 7).
Рис. 7. Укладка сплошного основания из шпунтованной или
обрезной доски.
3.2.8 Доска должна быть обработана антисептичес-кими и
огнебиозащитными составами.
3.2.9 На сплошное основание из шпунтованной или обрезной доски
рекомендуется монтаж подкладочных ковров Döcke на основе
СБС-модифицированного битума.
4. МОНТАЖ ПОДКЛАДОЧНОГО КОВРА DÖCKE.
Подкладочные ковры Döcke предназначены для дополнительной водозащиты скатных крыш с уклоном от 12
градусов с финишным покрытием из битумной черепицы
Внимание!
Подкладочный ковер не является самостоятельным кровельным
материалом. Во избежание порчи подкладочного ковра после его
монтажа, необходимо в кратчайшие сроки произвести монтаж гибкой
черепицы.
4.1 ОСНОВНЫЕ ТРЕБОВАНИЯ К МОНТАЖУ ПОДКЛАДОЧНЫХ КОВРОВ DÖCKE:
4.1.1 Необходимо использовать подкладочные ковры исключительно
по всей площади крыши вне зависимости от угла её наклона.
4.1.2 В первую очередь укладываются подкладочные ковры Döcke в
месте устройства ендовы, если таковая имеется. Укладка

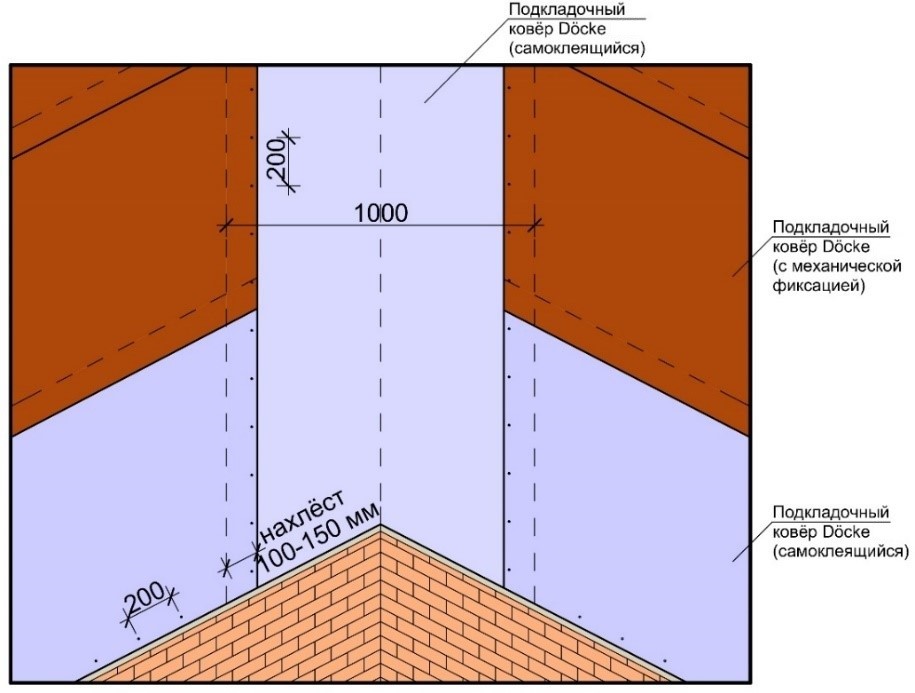

подкладочного ковра в ендове показана на рисунке 12.
4.1.3 В ендову и вдоль карнизного свеса рекомендуется укладывать
самоклеящийся подкладочный ковёр Döcke. Величина карнизного
свеса равна величине карнизного вылета плюс часть ската над
стеной плюс 500 мм (рис. 8). Остав шуюся поверхность скатов
допускается укрывать подкладочными коврами Döcke с механической
фиксацией (рис. 10, рис 12). Также допускается монтаж
самоклеящихся подкладочных ковров Döcke по всей площади кровли.

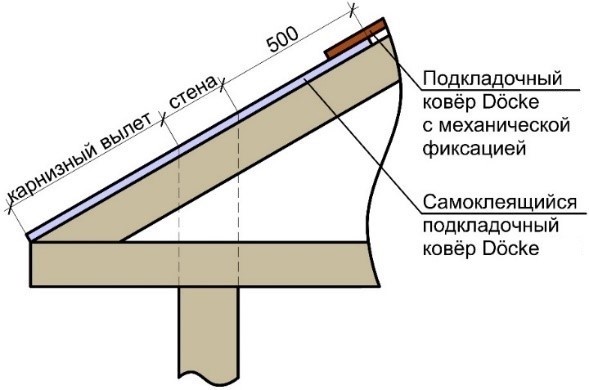

Рис. 8. Схема укладки самоклеящихся подкладочных ковров на карнизный свес.
4.1.4 Самоклеящиеся подкладочные ковры Döcke допустимо
монтировать без дополнительной механической фиксации при
температуре окружающего воздуха не ниже +15 °С (рис. 11а).
Самоклеящийся подкладочный ковёр необходимо крепить гвоздями
(тип 1, таблица №1) по схеме приведённой на рис. 11в в тех
случаях, когда планируются перерывы в работе, а так же в случае
осуществления монтажа при температуре ниже +15 °С.
4.1.5 Для снятия напряжения в материале, которое было создано
при скручивании в рулон, подкладочные ковры Döcke перед укладкой
на крышу необходимо раскатать на любой ровной поверхности и дать
отлежаться пока не расправятся складки, особенно в части намотки
рулона у картонной втулки. Предварительно можно порезать рулон
на полосы по длине ската. Полосы предпочтительней укладывать
друг на друга для скорейшего распрямления.
4.1.6 Подкладочный ковёр монтируется параллельно карнизу,
снизу-вверх, с нахлёстом следующего ряда 100 мм, торцевые
нахлёсты составляют 150 мм. Для минимизации хождения по коврам,
особенно на крутых скатах, допускается производить
последовательный монтаж сверху-вниз: монтируется верхний ряд
плит ОСП-3 или фанеры ФСФ, затем на смонтированный ряд плит
монтируется верхнее полотно подкладочного ковра (рис. 9). Нахлёст полотен ковра необходимо устраивать так, чтобы вышележащее полотно ковра находило на нижележащее. Данный
способ монтажа подойдёт только для простых крыш, на которых
отсутствуют ендовы.

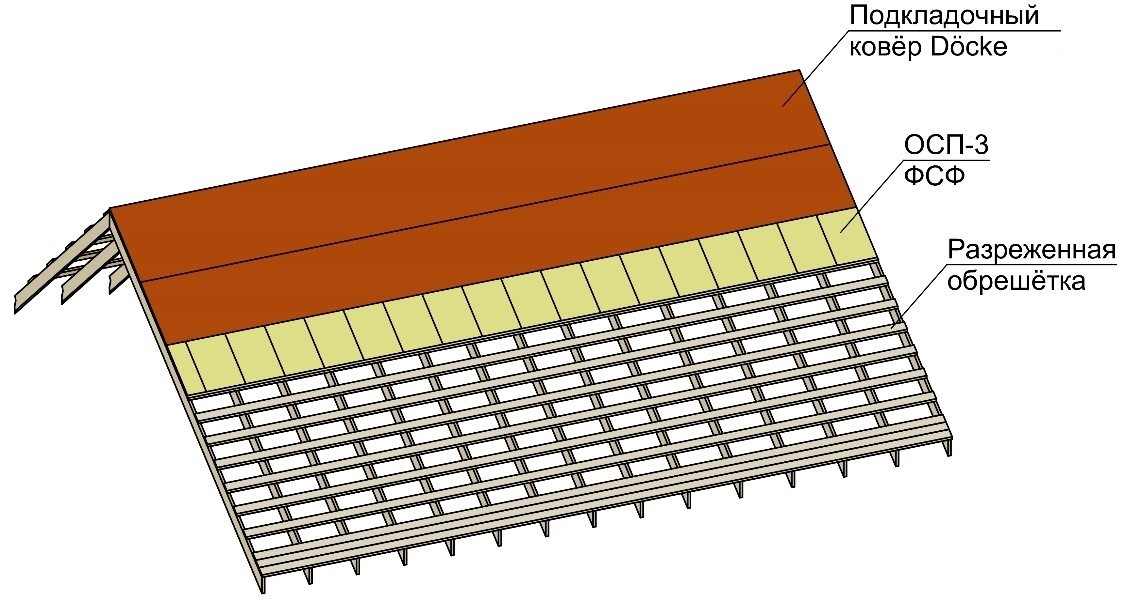

Рис. 9. Последовательный монтаж подкладочных ковров Döcke сверху-вниз.
4.1.7 На коньках или рёбрах полотна подкладочных ковров на одном
скате подрезаются по линии конька или ребра, а на другом смежном
скате перехлёстываются через конёк или ребро на подрезанные
полотна смежного ската с нахлёстом 100мм на коньке и 150мм на
ребре. Если на коньке или ребре предусмотрены вентиляционные
отверстия в сплошном основании под аэратор, перехлёст полотен
подкладочных ковров через конёк или ребро в местах расположения
вентиляционных отверстий не требуется.
4.1.8. Крепёж подкладочного ковра осуществляется гвоздями (тип
1, таблица №1). Схема крепления полотен подкладочных ковров
Döcke показана на рисунке 10. Самоклеящиеся ковры Döcke вдоль
карниза снизу прижимаются карнизными планками (п. 5 – «Установка
карнизных и торцевых металлических планок»).
Рисунок 10 – Схема расположения подкладочного ковра Döcke
(последовательность укладки полотен в соответствии с пунктом 4.1.6.)
4.1.9 Не допускайте образования складок и обеспечивайте
натяжение полотна ковра.
4.1.10 В местах нахлёстов ковры необходимо дополнительно
промазывать мастикой Döcke для битумной черепицы полосой 100–150
мм. Мастику необходимо наносить шпателем, толщиной слоя не более
0,5 мм. Больший расход мастики приводит к её вытеканию и
появлению вздутий на черепице. Исключение – подкладочные ковры с
клеевой полосой и самоклеящийся подкладочный ковёр, которые
дополнительного промазывания мастикой не требуют. Однако в
случае подрезки самоклеящейся кромки вышеперечисленных ковров
необходимо восполнить это дополнительным промазыванием мастикой
Döcke для битумной черепицы полосой 100–150 мм.
4.1.11 Нахлёст ковров устраивать так, чтобы вода стекала по
поверхности, не попадая под место стыка.
Рис. 11. Схема расположения крепежа для подкладочных ковров Döcke
(а – крепление самоклеящихся подкладочных ковров Döcke при температуре окружающего воздуха не ниже +15 °С; б – крепление подкладочных ковров Döcke с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke при температуре окружающего воздуха ниже +15 °С; в – крепление подкладочных ковров Döcke с механической фиксацией на основе стеклохолста.)
Рис. 12. Схема монтажа подкладочного ковра в ендове и на смежных скатах
.
5. УСТАНОВКА КАРНИЗНЫХ И ТОРЦЕВЫХ МЕТАЛЛИЧЕСКИХ ПЛАНОК.
Для укрепления карнизных и фронтонных свесов и защиты лобовой
доски от атмосферных осадков необходимо смонтировать карнизные и
торцевые планки. Схема монтажа планок приведена на рисунке 13.
Перед монтажом не забудьте снять защитные плёнки с металлических
планок, если они имеются, т.к. после монтажа сделать это будет
значительно сложнее.

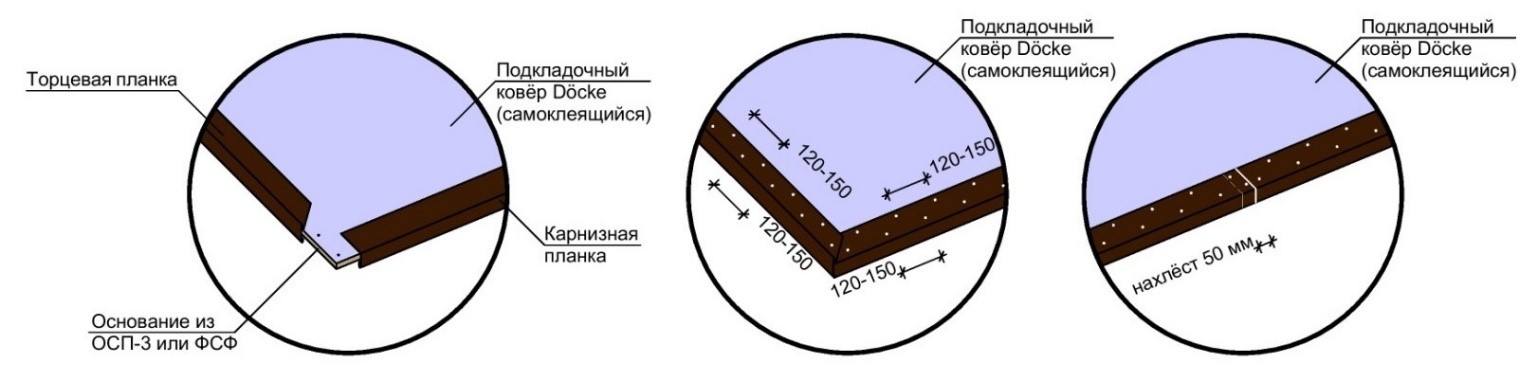

Рис. 13. Крепление металлических карнизных и торцевых
планок.
Карнизные и торцевые планки необходимо устанавливать после
монтажа кронштейнов под водосточную систему непосредственно на
подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.
Крепить планки необходимо гвоздями тип 1 (таблица №1) в
шахматном порядке в 2 ряда с шагом 120–150 мм в каждом ряду.
6. УКЛАДКА ЕНДОВОГО КОВРА DÖCKE.
Ендовый ковёр Döcke укладывается для водоизоляции ендовы. Схема
монтажа ендового ковра показана на рисунке 14.
6.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ ЕНДОВОГО КОВРА DÖCKE:
6.1.1 Ковёр необходимо укладывать в ендову на ранее уложенный
подкладочный ковёр с небольшим смещением вправо или влево на
20–30 мм относительно оси ендовы.
6.1.2 Промазать ендовый ковёр по периметру с тыльной стороны
мастикой Döcke для битумной черепицы полосой не менее 100 мм.
Мастику необходимо наносить шпателем, толщиной слоя не более 0,5
мм. Больший расход мастики приводит к её вытеканию и появлению
вздутий на черепице.
6.1.3 Крепёж ендового ковра Döcke – тип 1 (таблица №1). Края
ковра зафиксировать гвоздями с шагом не более 200 мм на
расстоянии 30 мм от краёв ковра.
6.1.4 По центру ендового ковра сделать при помощи шнурки
разметку будущего жёлоба, ширина которого составляет 100 – 150
мм.
6.1.5 Плотно прижать ендовый ковёр в месте соединения двух
скатов для удаления воздушных мешков.
6.1.6 При невозможности выполнить ендову целым рулоном нахлёст
делать не менее 300 мм, с промазкой мастикой Döcke для битумной
черепицы и устраивать нахлёст как можно выше.

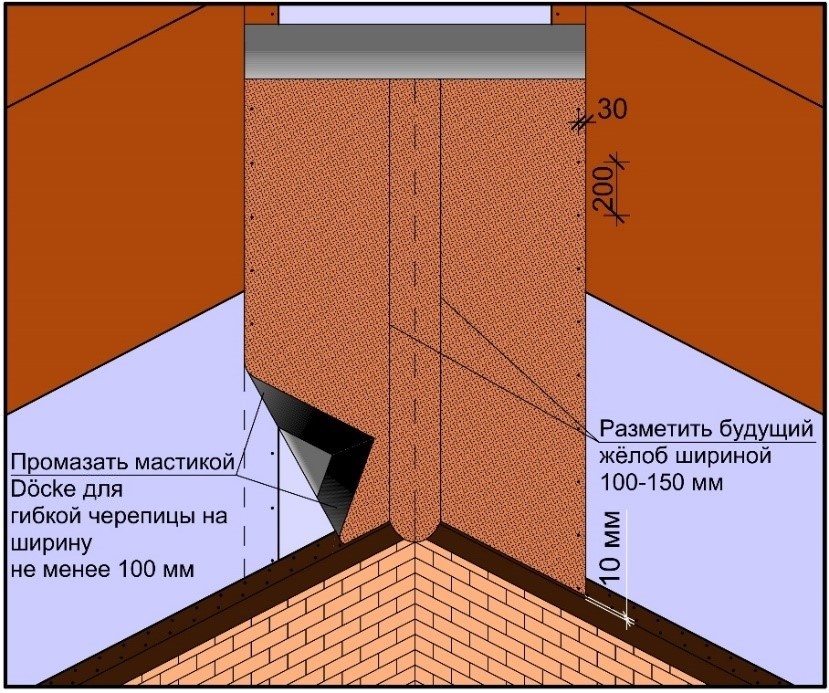

Рис. 14. Монтаж ендового ковра.
7. МОНТАЖ КАРНИЗНОЙ ЧЕРЕПИЦЫ.
В качестве карнизной черепицы необходимо использовать
коньково-карнизную черепицу Döcke. При монтаже многослойной
черепицы Döcke использование карнизной черепицы не требуется.
7.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ КОНЬКОВО-КАРНИЗНОЙ ЧЕРЕПИЦЫ
DÖCKE НА КАРНИЗЫ.
7.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke на
крышу снимите плёнку №1 с тыльной стороны гонта (рисунок 15).
Плёнку №2 снимать не требуется.
7.1.2 При укладке коньково-карнизной черепицы Döcke на карниз
используется целый гонт.
Рис. 15. Тыльная сторона коньково-карнизной черепицы Döcke.
7.1.3 Карнизная черепица монтируется встык, поверх карнизной
планки на 10 мм выше её перегиба (рисунок 16).
Рис. 16. Схема укладки карнизной черепицы на карнизе.
7.1.4 Крепёж карнизной черепицы осуществляется на кровельные
гвозди (тип 1, таблица №1). Отступ гвоздя от верхнего края
карнизной черепицы составляет 25 мм. Нижний ряд гвоздей, места
стыков и перфорация должны закрываться лепестками первого ряда
гонтов гибкой черепицы (рисунок 17).
Рис. 17. Схема крепления коньково-карнизной черепицы Döcke на карнизе.
7.1.5 Для гарантированного попадания нижнего ряда гвоздей
карнизной черепицы под лепестки первого ряда гибкой черепицы
необходимо сначала зафиксировать карнизную черепицу верхним
рядом гвоздей, затем зафиксировать первый ряд гибкой черепицы и
только потом зафиксировать карнизную черепицу нижним рядом
гвоздей, отогнув лепестки гибкой черепицы.
8. МОНТАЖ БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE.
Наличие влаги и свободного гранулята внутри упаковки, а также
его незначительное осыпание в процессе транспортировки и монтажа
допускается технологией. При производстве гранулят насыпается с
избытком и, затем вдавливается в битумную основу. Осыпаются
лишние гранулы, которые не вдавлены в битум.
8.1 РАЗМЕТКА СКАТА КРЫШИ
Перед укладкой битумной черепицы Döcke необходимо нанести
разметку на скат крыши мелованным шнуром непосредственно на
подкладочный ковёр, таким образом, чтобы разметка помогала
ориентировать гонты при монтаже по горизонтали и вертикали.
Разметка используется в качестве «справочной» сетки.
8.2 Требования по укладке битумной черепицы Döcke:
8.2.1. Перед укладкой гонта на крышу снимите плёнку №1 с тыльной
стороны гонта (рисунок 18). Плёнку №2 снимать не требуется.
Рисунок 18 – Тыльная сторона гибкой черепицы Döcke
8.2.2 При монтаже ламинированной черепицы Döcke имеющиеся плёнки
на тыльной стороне гонта снимать не требуется.
8.2.3 Для достижения наиболее естественного и равномерного
цветового рисунка кровли, на одном скате должна быть уложена
битумная черепица из одной партии.
8.2.4. В целях недопущения потенциальной разницы оттенков цвета
на скатах кровли, необходимо при монтаже чередовать гонты из
разных упаковок (не менее трёх упаковок) по схеме,
представленной на рисунке 19. На данной схеме каждый цвет
соответствует отдельной упаковке битумной черепицы. Данная схема
актуальна для всех коллекций битумной черепицы, кроме коллекции
«Саппоро».
Рисунок 19 – Схема чередования гонтов битумной черепицы
Döcke (на примере гексагональной формы гонта)
8.2.5. Для создания гармоничного рисунка кровли гонты гибкой
черепицы Döcke LUX коллекции «Саппоро» при монтаже необходимо
чередовать по схеме, представленной на рисунке 20.
Рисунок 20 – Схема чередования гонтов гибкой черепицы Döcke
PREMIUM LUX коллекции «Саппоро»
8.2.6. Крепёж битумной черепицы Döcke осуществляется на
кровельные гвозди – (тип 1, таблица №1) по следующим схемам
(таблица 2), которые различны для каждого типа нарезки и зависят
от величины угла уклона крыши.
Таблица 2 – Схемы расположения гвоздей.
| Уклон крыши | |
|---|---|
| От 12° до 45° | от 45° до 90° |
|
Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.
«Гексагональная» |
Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.
«Гексагональная» |
|
Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.
«Иррегулярная» |
Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.
«Иррегулярная» |
|
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы.
«Сланец» |
Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.
«Сланец» |
|
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.
«Дранка» |
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.
«Дранка» |
Черепица прибивается пятью гвоздями по меловой полосе.
«Драконий зуб» |
Черепица прибивается восемью гвоздями по меловой полосе.
«Драконий зуб» |
8.2.7 Монтаж битумной черепицы Döcke необходимо начинать с
нижнего ряда.
8.2.8 На тыльную сторону лепестков первого ряда битумной
черепицы необходимо нанести мастику Döcke для битумной черепицы.
Мастику необходимо наносить шпателем, толщиной слоя не более 0,5
мм. Больший расход мастики приводит к её вытеканию и появлению
вздутий на черепице.
8.2.9. При монтаже многослойной черепицы Döcke необходимо
промазать мастикой Döcke для битумной черепицы карнизный свес
(карнизная планка + подкладочный ковёр) на ширину 200 мм
(рисунок 21), т.к. карнизная черепица в данном случае не
укладывается. Мастику необходимо наносить шпателем, толщиной
слоя не более 0,5 мм. Больший расход мастики приводит к её
вытеканию и появлению вздутий на черепице.

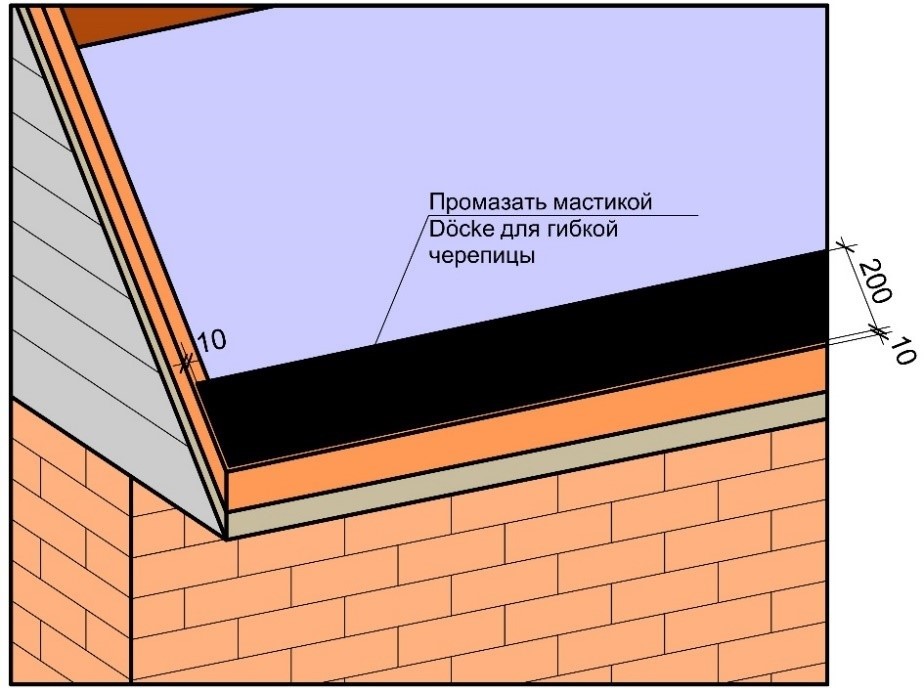

Рисунок 21 – Герметизация карнизного свеса под укладку многослойной черепицы Döcke
8.2.10. При монтаже гибкой черепицы Döcke LUX коллекции
«Саппоро» первый ряд гибкой черепицы необходимо подрезать, как
показано на рисунке 22.
Рисунок 22 – Подрезка лепестков первого ряда гибкой черепицы
коллекции «Саппоро»
8.2.11 На скатах длиной менее 5 м монтаж начинается от края
ската. На скатах длиной более 5 м – от середины ската. В случае,
если на крыше предусмотрена ендова, то монтаж битумной черепицы
начинается от неё с целого гонта.
8.2.12 Нижняя кромка гонтов первого ряда должна отступать на 10
мм от нижней кромки карнизной полосы (рис. 17). Гонты
ламинированной черепицы Döcke должны отступать на 10 мм от
перегиба карнизной планки, т.к. не требуют применения карнизной
черепицы.
8.2.13. Торцы крайних в ряду гонтов обрезать до нужной длины.
Отрезать у крайних в ряду гонтов верхний уголок со стороны
обреза для отбоя воды. Края гонтов со стороны обреза промазать
мастикой Döcke для битумной черепицы полосой 100 мм и приклеить
к основанию (рисунок 23 (а-г)). Мастику необходимо наносить
шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики
приводит к её вытеканию и появлению вздутий на черепице.
8.2.14. Смещение гонтов по горизонтали и вертикали необходимо
устраивать согласно схемам, изображённым на рисунке 23 (а-г).
Для удобства смещения гонтов гибкой битумной черепицы Döcke формы нарезки «сланец», на верхнем крае имеются вертикальные насечки, которые являются примерным ориентиром
смещения последующего ряда гонтов на половину лепестка.
Рисунок 23 – Схема смещения гонтов по горизонтали и
вертикали
8.2.15. Смещение гонтов многослойной черепицы Döcke с формой
нарезки «драконий зуб» по горизонтали необходимо устраивать в
диапазоне от 150 до 850 мм (рисунок 24). Рисунок готовой кровли
должен быть хаотичным без прослеживания определённого правила
подбора.

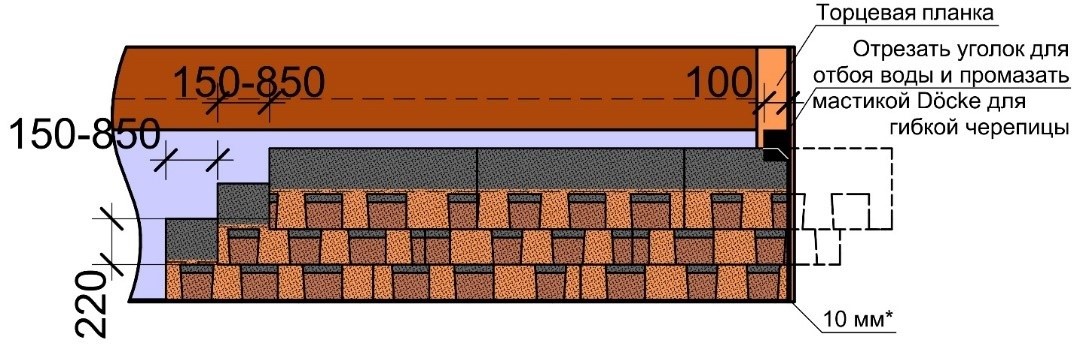

Рисунок 24 – Схема смещения гонтов многослойной черепицы по горизонтали и вертикали
8.2.16. Смещение гонтов гибкой черепицы Döcke PREMIUM LUX
коллекции «Саппоро» по горизонтали необходимо устраивать в
диапазоне от 150 до 850 мм с шагом 100 мм (150, 250, 350 мм и
т.д.) (рисунок 25). Для достижения хаотичного рисунка кровли
необходимо смещать гонты по горизонтали на переменную величину.

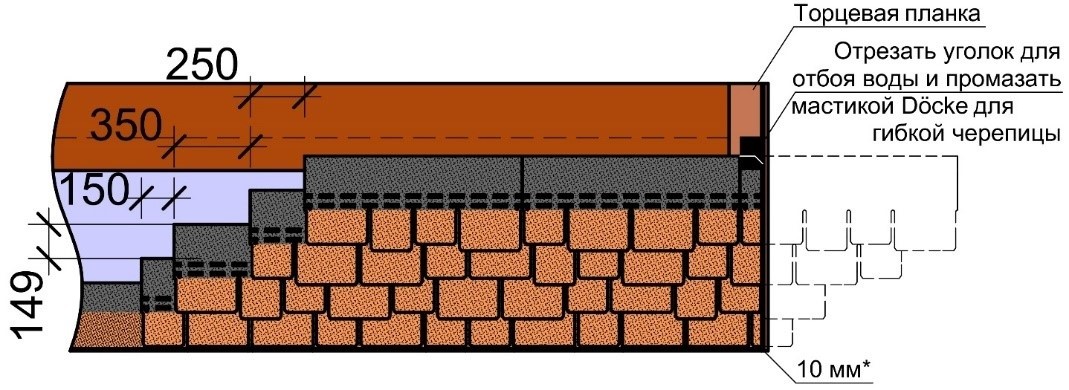

Рисунок 25 – Схема смещения гонтов черепицы коллекции «Саппоро» по горизонтали и вертикали
8.2.17. Если на крыше предусмотрена ендова, то монтаж битумной
черепицы Döcke начинается от неё с целого гонта. При отделке
ендовы гонты необходимо подрезать так, чтобы они не доходили до
оси ендовы 50–75 мм. У крайних гонтов со стороны ендовы
необходимо отрезать уголок для отбоя воды и промазать мастикой
Döcke для битумной черепицы полосой 100 мм. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход
мастики приводит к её вытеканию и появлению вздутий на черепице.
Зона, не пробиваемая гвоздями до оси ендовы, должна быть не
менее 300 мм. Схема выполнения открытой ендовы приведена на
рисунке 26.

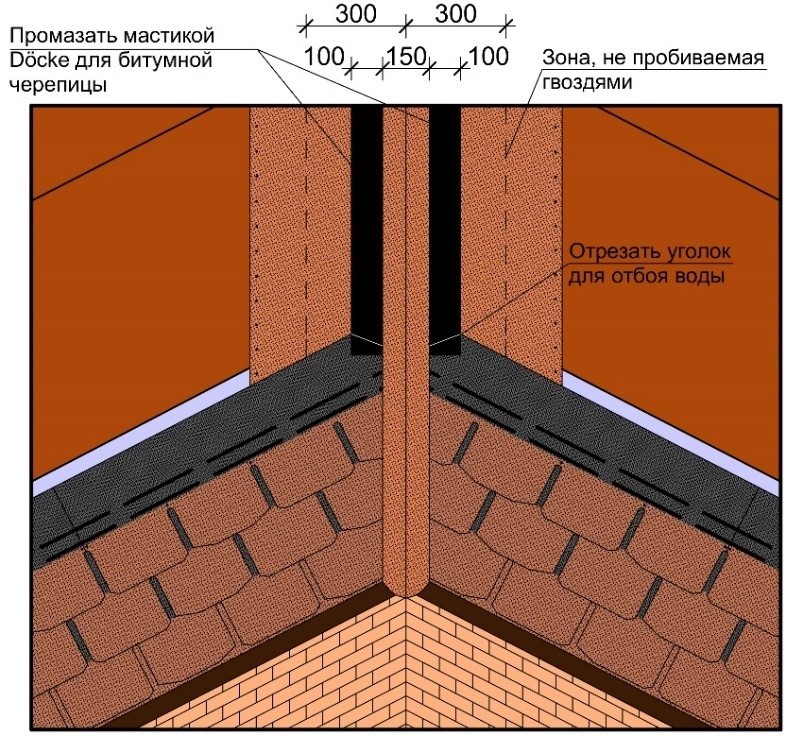

Рисунок 26 – Выполнение открытой ендовы
8.2.18 При установке на крыше вентиляционных устройств
необходимо руководствоваться инструкцией по монтажу
соответствующего производителя. В случае установки кровельных
аэраторов Döcke необходимо руководствоваться инструкцией по
монтажу, расположенной на сайте docke.ru.
8.2.19 При установке на крыше снегозадерживающих устройств
необходимо руководствоваться инструкцией по монтажу
соответствующего производителя. В случае установки
снегозадержателей Döcke необходимо руководствоваться инструкцией
по монтажу, расположенной на сайте docke.ru.
9. МОНТАЖ И ГЕРМЕТИЗАЦИЯ КРОВЕЛЬНЫХ ПРИМЫКАНИЙ
Кровельными примыканиями называются места пересечения
поверхности кровли с выступающими над ней элементами: трубы,
стены и т.д.
Для эффективной герметизации примыкания кровли к дымоходу из
ендового ковра Döcke необходимо сделать выкройки. Схема
представлена на рисунке 27.
Рисунок 27 – Выкройка ендового ковра для отделки примыкания
к трубе
Рисунок 28 – Примыкание кровли к трубе дымохода
Выкройку 1 укладывать поверх битумной черепицы. Выкройки 2, 3, 4
укладывать под битумную черепицу. В этом случае битумная
черепица не доводится 80 мм до дымохода и подрезается (рисунок
28 (а-в)). Затем отрезается верхний уголок со стороны обреза для
отбоя воды и промазывается мастикой Döcke для битумной черепицы.
Мастику необходимо наносить шпателем, толщиной слоя не более 0,5
мм. Больший расход мастики приводит к её вытеканию и появлению
вздутий на черепице.
В случае, если ширина дымохода превышает 500 мм, необходимо
устроить разжелобок для предотвращения скапливания снега и воды
за дымоходом (рисунок 29). В этом случае тыльных выкроек
необходимо изготовить две, форма и размер которых будет зависеть
от размеров разжелобка.
Рисунок 29 – Примыкание кровли к трубе дымохода шириной
более 500 мм
9.1 УСТРОЙСТВО «ПИРОГА» ПРИМЫКАНИЯ КРОВЛИ К СТЕНЕ ИЛИ ДЫМОХОДУ.
Для обеспечения плавного перехода на вертикальную поверхность по
периметру элемента необходимо смонтировать деревянную рейку
50х50 мм треугольного сечения. В местах, где угол перехода
больше 120°, рейку можно не устанавливать. Рейку и прилегающую к
ней поверхность промазать мастикой Döcke для битумной черепицы.
Поверх рейки и прилегающей поверхности, покрытой мастикой,
уложить подкладочный ковёр Döcke. Нахлёсты также промазать
мастикой Döcke для битумной черепицы. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход
мастики приводит к её вытеканию и появлению вздутий на черепице.
В случае, если угол перехода больше 90° (рисунок 30), битумную
черепицу Döcke приклеить поверх подкладочного ковра с заходом на
вертикальную поверхность выступающего элемента.

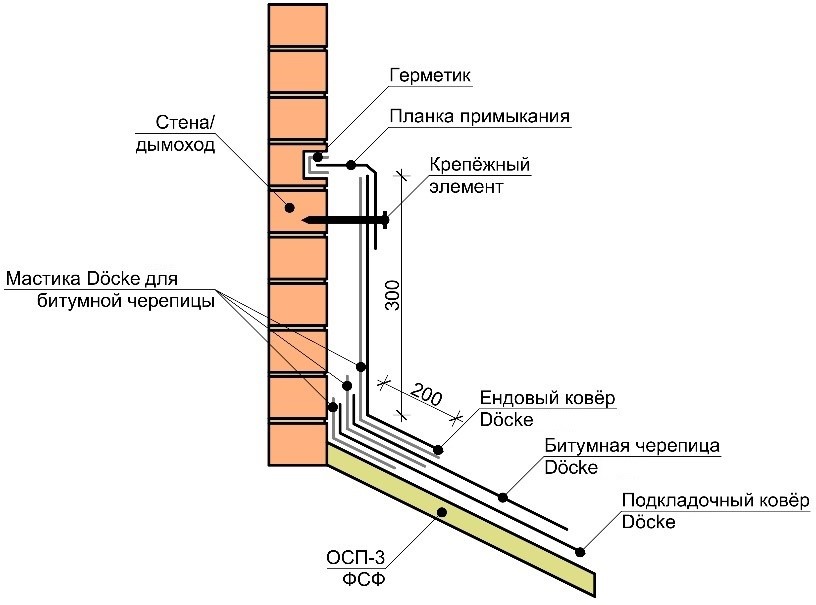

Рисунок 30 – Примыкание ската крыши к выступающим над ней
конструкциям под углом более 90°
В случае, если угол перехода меньше или равен 90° (рисунок 31),
битумную черепицу Döcke приклеить поверх ендового ковра, не
доводя 80 мм до финишной отделки выступающего элемента. Место
примыкания в свою очередь оклеить ендовым ковром Döcke с заходом
по вертикали не менее чем на 300 мм и горизонтали не менее чем
на 200 мм. Образовавшийся «пирог» зафиксировать сверху планкой
примыкания, а стыки промазать полиуретановым герметиком.

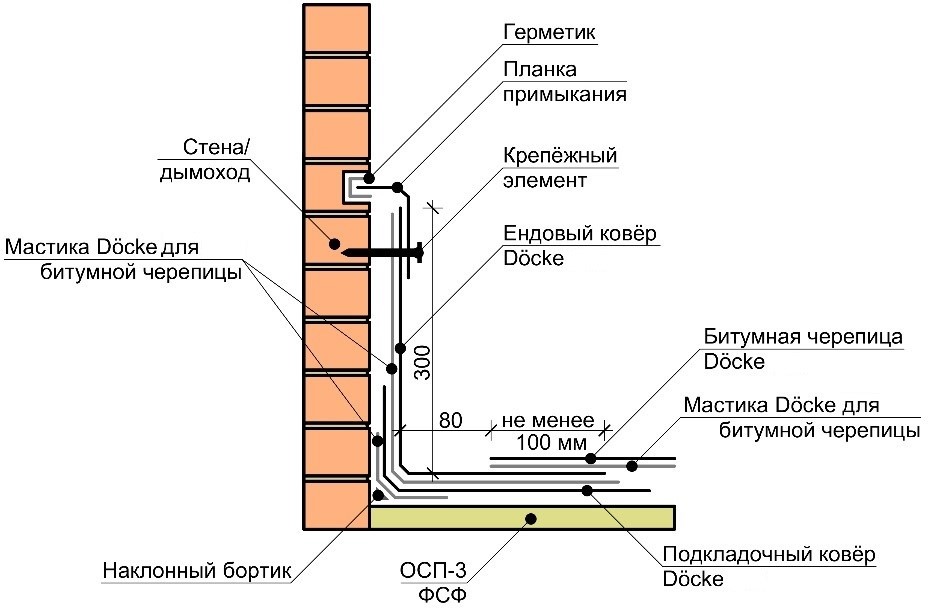

Рисунок 31 – Примыкание ската крыши к выступающим над ней
конструкциям под углом не более 90° (включительно)
10. УСТРОЙСТВО РЁБЕР СКАТОВ И КОНЬКОВ.
При устройстве рёбер скатов и коньков необходимо использовать
коньково-карнизную черепицу Döcke.
10.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ КОНЬКОВО-КАРНИЗНОЙ ЧЕРЕПИЦЫ
DÖCKE НА РЁБРА СКАТОВ И КОНЬКИ:
10.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke на
крышу снимите плёнку №1 с тыльной стороны гонта. Плёнку №2 снимать не требуется
(Рис.15).
10.1.2 Рёбра скатов и коньки необходимо закрывать отдельными
квадратами коньково-карнизной черепицы, получаемыми путём её
деления на три части по местам перфорации (рисунок 32).
10.1.3 Для избежания появления трещин на гонтах и повреждения
основы необходимо аккуратно прикладывать квадраты
коньково-карнизной черепицы к коньку или хребту и с
осторожностью загибать её. Запрещается сгибать
коньково-карнизную черепицу на 180° как лист бумаги.
10.1.4 Укладку на коньке необходимо производить навстречу
преобладающему ветру (рисунок 32).
10.1.5 При укладке квадратов коньково-карнизной черепицы на
рёбра скатов монтаж вести снизу-вверх.
10.1.6 Квадраты монтировать с нахлёстом в 50% один на другой.
10.1.7 Крепёж коньково-карнизной черепицы Döcke – кровельные гвозди (тип 1, таблица №1). Каждый (кроме последнего) квадрат коньково-карнизной
черепицы необходимо фиксировать четырьмя гвоздями (по два с
каждой стороны) таким образом, чтобы шляпки гвоздей закрывались
краем последующего квадрата. Последний квадрат зафиксировать
мастикой Döcke для битумной черепицы. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход
мастики приводит к её вытеканию и появлению вздутий на черепице.
10.1.8 При монтаже черепицы на коньковый аэратор следуйте
инструкции изготовителя аэратора.
Рисунок 32 – Устройство рёбер скатов и коньков
11. ПРАВИЛА ЭКСПЛУАТАЦИИ.
11.1 Проверяйте состояние кровли 2 раза в год (весной и осенью).
11.2 Для личной безопасности и безопасности кровельного покрытия
при перемещении на кровле необходимо использовать кровельные
лестницы, переходные мостики и другие элементы безопасности.
11.3 Мелкий мусор, листья и ветки удаляйте с помощью мягкой
щётки. Посторонние предметы с острыми краями удаляйте с кровли
вручную.
11.4 В случае угрозы падения снега с крыши или его чрезмерного
скопления, которое может повлиять на прочность конструкции, снег
необходимо удалять. При этом необходимо оставлять слой снега
толщиной 10 см для защиты кровельного покрытия от
снегоуборочного инструмента.
11.5 Не используйте металлические и острые инструменты для
удаления мусора и снега.
Скачать «Инструкция по монтажу битумной черепицы Дёке» / 10.77mb
Гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет 9 различных форм нарезок и 74 цветовых решения. Ещё одна важная её особенность – это возможность использования на крышах мансардных этажей и чердаков многоквартирных домов.
В инструкции мы подробно объясняем технологию монтажа гибкой черепицы.
Шаг 1. Особенности транспортировки и хранения
Чтобы избежать деформации при транспортировке материала, важно не ставить поддоны друг на друга. А переносить их нужно только ребром:
При этом управляющая компания может сократить расходы при транспортировке, так как упаковка с гонтами ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес и не требует привлечения грузоподъёмной техники. Во время монтажа упаковки или гонты нельзя складывать на перегибе конька.
Профессиональный секрет: прежде чем вскрыть упаковку, её необходимо встряхнуть, чтобы извлечь слежавшиеся гонты было проще. А чтобы избежать образования цветовых пятен при монтаже, нужно смешать между собой гонты из 5 – 6 разных упаковок.
Шаг 2. Разметка
Разметка наносится на подкладочный ковёр с помощью строительной шнурки перед монтажом и помогает выравнивать листы гибкой черепицы по вертикали и горизонтали. Необязательно укладывать гонты чётко по линиям разметки, она используется как ориентир, особенно если крыша имеет закругления и скаты.
Профессиональный секрет: нанесите разметку в виде сетки, в которой вертикальные линии имеют шаг в 1 метр, а горизонтальные – 70-75 см, по размеру одного гонта гибкой черепицы.
Шаг 3. Монтаж
Для примера рассмотрим монтаж гибкой черепицы формы нарезки «драконий зуб».
Монтаж начинается с укладки стартовой полосы, которая крепится на 12 кровельных гвоздей – 6 снизу и 6 сверху.
Стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.
При укладке первого ряда гибкой черепицы тыльная сторону материала нужно промазать битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно зафиксировать кровельными гвоздями.
Важно знать! У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.
При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.
Профессиональный секрет: чтобы «лепестки» верхнего ряда черепицы полностью закрывали крепление нижнего ряда, полосы укладываются со смещением вертикального шва не менее чем на 15 см.
Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см и толщиной не более 1 мм.
Важно для скатных кровель: укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт иногда требуется отрезать на необходимую ширину. Она не должна быть меньше 20 см и должна быть закреплена минимум двумя гвоздями.
Верхний угол крайнего гонта у фронтонной планки необходимо подрезать для обеспечения отбоя воды.
Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.
Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.
Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.
Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли, если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.
Профессиональный секрет: кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта – от этого зависит устойчивость и надёжного всего покрытия из гибкой черепицы.
Важно знать! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» необходимо использовать кровельные гвозди длиной 45 мм.
Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:
Рис. Система перемещения по скатной кровле
Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.
Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.
Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.
Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.
Гибкая кровля надежная и оригинальная. Ее установка может выполняться самостоятельно. Это связано с тем, что монтаж гибкой черепицы не представляет сложностей. Чтобы все получилось, достаточно соблюдать простую инструкцию.
Основные правила монтажа гибкой черепицы
Необходимо учитывать, что монтаж мягкой черепицы может выполняться на кровлях, имеющих наклон от 12 градусов. Это свойство материала, которое важно учитывать мастерам.
Прежде чем осуществлять монтаж гибкой черепицы своими руками, необходимо учитывать некоторые правила:
- Укладка выполняется при сухой, безветренной погоде. Выполнять работы в дождь, снег нельзя.
- При солнечной погоде скрепление гонтов осуществляется быстрее. Но при сильно завышенной температуре происходит их размягчение, так что работать труднее.
- При температуре до +10 градусов материалы обретают жесткость, хрупкость. Они не должны быть на открытом воздухе. Перед работой они должны быть в теплом помещении. А подача на крышу должна происходить небольшими партиями. Перед установкой сгибы гонтов и участки обработки мастикой прогреваются при помощи строительного фена.
- Черепицу производители делят на части – гонты. Их особенности разные в зависимости от серии. Укладка гонтов происходит рядами, с нахлестом.
- Для фиксации могут применяться кровельные гвозди. Схема работы, в том числе участки пробивки, обозначена на упаковке.
- Применяется битумный клей. С лица гонта находятся клеевые полосы. На солнце происходит плавление битума, что формирует надежный замок.
Благодаря правильному монтажу получается герметичная, ровная крыша, защищенная от ветра. Присутствующая на гонтах посыпка закрепляет материал от разных факторов и создает рисунок.
Установка гибкой черепицы – трудоемкая и рискованная работа. Поскольку она выполняется на высоте, важно следовать правилам безопасности. Перемещение по крыше осуществляется при помощи специальных упор, лестниц, мостиков. Работать следует в специальной форме и обуви со страховочными приспособлениями.
Важные рекомендации
Чтобы установка мягкой черепицы была выполнена правильно, нужно соблюдать простые правила:
- На 1 скате должен находиться материал из одной партии.
- Крепление ряда происходит битумной мастикой, наносимой ровным слоем.
- Для ровного размещения черепицы на скаты переносится разметка.
Представленные советы помогут сделать аккуратную крышу. А такая поверхность прослужит долго.
Инструменты и материалы
Монтаж битумной черепицы осуществляется с применением инструментов, присутствующих у всех домашних мастеров. Требуется наличие страховочных приспособлений, строительного фена, рулетки, кровельного ножа. Также следует подготовить шпатель, шнурок, ножницы по металлу и молоток.
Крепежом служат оцинкованные ершенные либо винтовые гвозди:
- Длиной от 30 мм, со шляпкой 8 мм диаметром – ими фиксируют кровельные материалы.
- Длиной 50 мм со скрытой шляпкой – для установки сплошного основания.
Еще во время работ применяется битумная мастика. Только она должна быть предназначена для мягкой черепицы.
Климатические условия монтажа гибкой черепицы
Монтаж гибкой кровли должен выполняться в случае наличия подходящих климатических условий:
- Работы можно производить при температуре 0…+25 градусов.
- Допускается выполнение процедур при +25 градусов и выше, но важно, чтобы применялось дополнительное оборудование, благодаря которому обеспечивается защита установленного материала.
- Если планируется монтаж кровли из гибкой черепицы при температуре ниже 0 градусов, то на протяжении суток материал должен оставаться в отапливаемом помещении. Разрешается применение термофена.
При соблюдении указанных рекомендаций сложностей с монтажом появиться не должно. К тому же это гарантирует получение качественного результата.
Если условия подходит, можно выполнять работу. Пошаговая инструкция монтажа гибкой черепицы своими руками в этом поможет. Нужно просто выполнять все шаги.
Тепло-пароизоляция
Монтаж мягкой гибкой черепицы осуществляется, когда создана стропильная система. Наверх стропильных ног размещается гидроизоляционная пленка. Она обеспечивает защиту от воды, которая проникает под верх кровли, а также поддерживает оптимальную влажность. Для этого нужны 2 либо 3-слойные мембранные материалы.
Это обеспечивает защиту теплоизоляции, у которой из-за влаги теряются свойства. В жилой теплый чердак либо мансарду можно выбрать 3-слойную пароизоляцию. В нежилое помещение подойдет 2-слойный вариант. Пленка размещается внахлест и закрепляется при помощи деревянных планок.
Устройство основания под гибкую черепицу
Монтаж битумной кровли выполняется на сплошную основу, которую обычно создают из ОСП-3 плит либо влагоустойчивой фанеры ФСФ. Работы выполняются так:
- Плиты нужно порезать по большой стороне на куски не больше 500 мм.
- Ряды размещают с продольным сдвигом, чтобы исключить стыковку углов плит в одном месте.
- Между плитами нужно сделать термокомпенсационный зазор 3-5 мм.
- Разность высот у рядом расположенных деталей сплошной обрешетки должен составлять не больше 2 мм.
- Если предполагается размещение коньковых аэраторов, в участке стыка скатов должен быть промежуток 5 см.
При наличии на крыше дымохода по его периметру размещаются галтели. Эти бруски требуются для того, чтобы под последующими покрытиями не было воздушных прослоек. С лица галтель можно не размещать при угле между стеной и скатом от 120 градусов. При дымоходной ширине от 500 мм требуется формирование разжелобка для защиты трубы от проникновения воды, снега.
Монтаж мягкой кровли вдоль фронтона
Важно полностью завершить монтаж гибкой черепицы. Инструкция по монтажу в этом поможет:
- Если к установке приступить в ендове, гонт ставят и срезают по желобной границе. При размещении от фронтона он размещается с промежутком от перегиба торца на 10 см. Требуется замаскировать крепежные детали. Важно, чтобы нижняя кромка не достигала перегиба капельника.
- Гонт фиксируют при помощи гвоздей вверху квадрата, внизу происходит крепление на мастику. В области ендовы, где нет гвоздей, применяется мастика. Верх первого гонта обрезают, обрабатывают мастикой.
- Остальные гонты должны находиться встык к прошлому. Происходит выравнивание по низу кромки и фиксация. Книзу квадратов нет крепления, это выполняется потом.
- Подрезка последнего гонта происходит так, чтобы край не достигал перегиба торца на 10 мм. Верх срезают, обрабатывают при помощи мастики.
На этом происходит завершение работы. Такая технология монтажа кровли из битумной черепицы считается общепринятой.
Укладка черепицы в ендовой части
Важно обратить внимание на проблемные участки крыши. Ендовы укладывают 2 методами: открытым, закрытым. Важно, чтобы в стыковых участках кровли была треугольная рейка, под которую заводится черепица.
Кирпичную стену требуется обработать штукатуркой, битумным праймером. Верх примыкания маскируют при помощи металлического фартука, который необходимо зафиксировать. Потом он заводится в штробы, герметизируется.
Заканчиваются работы размещением аэраторов. Это полипропиленовые приспособления, защищенные от насекомых. С ними гарантируется вентиляция пространства под кровлей.
Предлагаются сплошные и точечные аэраторы. Первые устанавливаются на конек при помощи скрепления деталей замками. Аэраторы скрывают пространство от осадков, гарантируя вентиляцию.
Чтобы установить изделия, требуется создание паза по скатам. Фиксация аэратора выполняется гвоздями, его прикрывают черепицей. Применяются доборы.
Точечные модели ставят на длинных скатах. Они применяются в качестве дополнения к вентилятору. Эти аэраторы нужны для односкатных крыш без конька. Они монтируются, когда черепица не уложена.
У черепицы присутствует шероховатость, что не допускает сход снега лавинами. Но на крыше появляется ледяная корка, которая может ломать водосток. Чтобы снег отсутствовал за трубами, требуется разжелобок.
Страховка получается при помощи снегостопоров. Это маленькие крюки, устанавливаемые по скату. Они размещаются при монтаже кровли. Потом крепежные участки прикрывают черепицей.
Как видно по фото, монтаж мягкой черепицы позволяет получить оригинальный результат. В итоге создается качественная и стильная крыша, сразу привлекающая внимание. Такая кровля станет настоящим украшением дома.
Вывод
Мягкая черепица – востребованный материал для кровли. Он гибкий, предлагается в разных расцветках. У него прекрасная звуко-, теплоизоляция. Еще материал долговечный, универсальный.
Мягкую черепицу можно установить даже на необычные кровельные поверхности. Это особенно важно для оригинальных объектов, в которых присутствуют уникальные крыши. Но следует учитывать, что для выполнения монтажа на такой поверхности нужны профессиональные навыки.
При отсутствии опыта в этой работе не стоит заниматься самостоятельным монтажом. У новичков часто возникают ошибки, доставляющие много проблем – придется выполнять работу снова, что приводит к дополнительным расходам.
Инструкция монтажа мягкой черепицы несложная. Поэтому многие мастера, даже с небольшим опытом, легко выполняют работу. Но если у крыши необычный профиль или есть другие причины, предпочтительнее обратиться к специалистам. Так получится надежная и практичная кровля.
Инструкция по монтажу гибкой черепицы RUFLEX (пр-во Россия)
Ваш регион
Да, все верно Изменить
Укажите ваш регион
Выбрать
0 результатов
Каталог
0 8 800 555 777 3
RU
DE EN EU
RU
DE EN EU
Назад Посмотреть
Отправить заявку
Оставьте заявку и с Вами свяжется наш менеджер
Главная
Справочный центр
Статьи
Внимание!
Статья носит информационный характер. Все официальные инструкции опубликованы в разделе «Инструкции» https://www.alta-profil.ru/client-center/instructions/
Каталог готовых решений Найдите новые идеи для вашего дома, опираясь на наши лучшие проекты Альта-планнер Создайте проект дома и узнайте количество материалов для отделки Подбор цвета Укажите цвет и мы подберем вам сайдинг или фасадные панели Как заказать на сайте Инструкция о том, как оформить заказ через сайт
Нажав на кнопку «Да, продолжить» или продолжая использование сайта я подтверждаю, что ознакомлен и принимаю
пользовательское соглашение
и
условия конфиденциальности
персональной информации, в том числе в части обработки «cookies» и использования моих персональных данных.
Да, продолжить
Ваша заявка была успешно отправлена
«Была бы крыша над головой». Эта присказка хранится в народе с давних пор, так как именно монтаж крыши считается важнейшим этапом строительства дома. И если раньше для настила кровли нужно было нанимать бригаду мастеров, то сегодня с этой работой можно справиться своими силами. Как это возможно?
Оговоримся сразу: речь пойдет о гибкой черепице, так как крупные производители именно этого материала (например, Корпорация ТЕХНОНИКОЛЬ) дают предельно четкие инструкции и снимают подробные видеоролики. Поэтому уложить покрытие может практически любой человек, даже не обладающий навыками кровельщика. А это означает существенную экономию на оплате рабочей силы. Если же самостоятельная работа по тем или иным причинам невозможна, знание технологий позволит проконтролировать работу нанятых мастеров, чтобы они не допустили критические ошибки.
Гибкая черепица в разрезе
Прежде чем описать процесс укладки, следует рассмотреть сам кровельный материал. Основу гибкой черепицы составляет стеклохолст, с двух сторон пропитанный кровельным битумом. На лицевую поверхность в заводских условиях наносится базальтовая посыпка, которая служит и защитой, и декором. Ни одно другое покрытие для крыши не обладает столь широкой палитрой цветов. Так, гибкая черепица SHINGLAS (ТЕХНОНИКОЛЬ) предлагает на выбор более 80 цветов и оттенков! Но этим декоративные возможности не исчерпываются. В 19 коллекциях черепицы — 9 форм.
Разумеется, преимущества гибкой черепицы не ограничены богатством дизайнерских решений. Покрытие не боится воды, не гниет, не коррозирует, сохраняет свой первоначальный цвет в течение всего гарантийного срока, который составляет от 10 до 60 лет в зависимости от коллекции.
Слой битумного клея, нанесенный на обратную сторону каждого гонта, обеспечивает спекание под воздействием солнечного тепла и собственного веса материала. Благодаря этому лепестки черепицы превращаются в единое полотно, непроницаемое для влаги.
Немаловажно и то, что кровля из мягкой черепицы поглощает шум от дождя и града. Благодаря шероховатой поверхности из гранул, удерживающей снег, зимой с нее не сходят лавины. Кроме этого, базальт препятствует возгоранию кровли. Даже если в соседнем здании начнется сильный пожар, разлетающиеся горящие головешки не подожгут крышу.
Гибкая черепица — самое экономичное в укладке покрытие: в обрезки, которые неизбежно образуются при монтаже, уходит не более 3–5% даже на самых сложных кровлях, на простых кровлях этот отход может составить 1-2 %
Мягкая черепица намного легче керамической и сланцевой, поэтому она не требует усиления стропильной конструкции. Из этого вытекает существенная экономия средств. Транспортировка также обходится недорого. В случае, если необходимо докупить материал или приобрести небольшое количество, например, на беседку, компактные упаковки весом порядка 22 кг можно перевезти даже в обычной «легковушке».
Еще одно достоинство гибкой черепицы состоит в том, что ее можно укладывать на крыши любых, даже самых сложных форм.
Сегодня мягкая черепица — один из самых популярных кровельных материалов. И если изначально на нашем рынке была представлена лишь импортная продукция, сегодня покупатели все чаще обращаются к отечественным производителям, обеспечивающим высокое качество при доступной цене. Так, например, 1 м² покрытия черепицы серии «Финская» (SHINGLAS) с 20-летней гарантией обойдется в 267 руб., «Ранчо» с 30-летней гарантией — 363 руб., «Джаз» с 50-летней гарантией — 851 руб.
Технология укладки
Гибкая черепица требует сплошной обрешетки из шпунтованной или обрезной доски (влажность дерева должна быть не более 20%). Также сплошное основание может быть выполнено из влагостойких OSB-плит или фанеры повышенной влагостойкости. Поверх основания настилают подкладочный ковер, представляющий собой стеклохолст или полиэфир, пропитанный битумом. Он защищает обрешетку от влаги во время монтажа кровли, а также может выполнять функцию гидроизоляции на кровле до 6 месяцев, в случае, если работы на объекте приостановлены. Кроме того, эластичное покрытие нивелирует усадочные деформации крышной конструкции, которые могли бы негативно сказаться на целостности кровли.
Основание выполнено из OSB-плит
Плиты монтируют вразбежку с компенсационными зазорами 3 мм
Монтаж самоклеящегося подкладочного ковра ANDEREP ULTRA на карнизном свесе
В верхней части самоклеящийся подкладочный ковер дополнительно фиксируют при помощи кровельных ершеных гвоздей
Далее по всей площади укладывают подкладочный ковер механической фиксации
В ендовах монтируется самоклеящийся ковер ANDEREP ULTRA
Гибкую черепицу можно укладывать при температуре до −20°С, но не менее чем за 24 часа до монтажа кровельный материал необходимо занести в теплое помещение (температура воздуха +15°С и выше). На крышу черепицу подают по 1-2 пачки. При зимней укладке самоклеящуюся полосу на обратной стороне нужно прогреть строительным феном (прогрев осуществляют только с нижней стороны).
Подготовка к монтажу. Прежде, чем вскрывать упаковку, ее нужно немного согнуть и встряхнуть. Так будет легче извлечь слежавшиеся гонты. Далее черепицу из 5-6 упаковок перемешивают, чтобы избежать цветовых пятен (материал даже из одной партии может немного отличаться по оттенку).
Разметка. На сплошной настил, покрытый подкладочным ковром, при помощи строительной шнурки наносят разметку. Она позволит избежать перекосов по вертикали и горизонтали.
Монтаж. Для укладки необходимы оцинкованные кровельные гвозди длиной 35 мм, со шляпкой диаметром не менее 9 мм. В процессе монтажа их прибивают вдоль линии разметки, нанесенной производителем, так что совершить ошибку практически невозможно.
В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы (гонт с обрезанными лепестками). Тыльная сторона в зоне отсутствия клейкого слоя промазывается мастикой ТЕХНОНИКОЛЬ ФИКСЕР
Карнизная черепица наклеивается поверх подкладочного ковра с отступом от места перегиба 1–2 см и прибивается гвоздями. Величина отступа зависит от длины и угла наклона ската. При увеличении длины и крутизны ската отступ от места перегиба металлической карнизной планки также увеличивается
Укладку черепицы ведут с центра ската, в виде полосы или пирамиды
Гонты крепят к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками
Для максимально эффективной защиты от косого дождя необходимо промазать рядовую черепицу в зоне фронтона мастикой ТЕХНОНИКОЛЬ ФИКСЕР
Монтаж конькового аэратора на предварительно вырезанную щель шириной 7–8 см в коньке крыши на оцинкованные саморезы
Для оформления конька используется коньковая черепица, получаемая при делении коньково-карнизной черепицы на три части по местам перфорации
Для надежной фиксации трехслойной битумной черепицы следует использовать кровельные гвозди длиной не менее 45 мм.
Количество точек крепления зависит, во-первых, от формы черепицы, а во-вторых, от угла наклона кровли. Например, если он меньше 45º, то для нарезки «драконий зуб» для одного гонта хватит пяти гвоздей. Если же скат круче, потребуется восемь. Шляпки гвоздей не должны быть утоплены в черепицу. Важно, чтобы каждый гвоздь фиксировал одновременно два лепестка черепицы — верхнего и нижнего ряда.
Фиксация гвоздями гибкой черепицы с формой нарезки «трио»
Фиксация гвоздями гибкой черепицы с формой нарезки «драконий зуб»
Помимо гвоздей, для надежной фиксации и герметизации кровельного материала в местах примыкания к карнизным и торцевым планкам потребуется битумная мастика, например, «ТЕХНОНИКОЛЬ Фиксер». И наконец, необходимы дополнительные комплектующие, такие, как ендовный ковер, коньки-карнизы, карнизные и торцевые планки, обеспечивающие защиту самых уязвимых участков крыши.
С помощью специального калькулятора можно сделать
расчет количества кровельного материала и комплектующих
Черепицу укладывают снизу вверх — от карнизного свеса к коньку, начиная с середины нижнего края. Прежде всего нужно установить так называемую стартовую полосу — коньково-карнизную черепицу без лепестков, которая в дальнейшем будет закрыта первым рядом обычной черепицы.
Стартовую полосу можно сделать самостоятельно, срезав лепестки с гонта рядовой однослойной черепицы. В коллекциях с формой нарезки «драконий зуб» стартовой полосой является рядовая черепица, предварительно промазанная мастикой с тыльной стороны на ширину 10 см
Конструкция утепленной скатной крыши с покрытием гибкой черепицей
Стартовую полосу настилают на подкладочный ковер и фиксируют при помощи 12 кровельных гвоздей (6 вверху и 6 внизу), прибивая их вдоль карнизного свеса с отступом от его перегиба на 1-2 см. Если кровля имеет уклон более 45°, отступ нужно увеличить до 4 см.
Первый ряд битумной черепицы укладывают, отступив от нижнего края стартовой полосы 1-2 см, так, чтобы полностью перекрыть ее гвоздевое крепление. Гонты второго и следующих рядов с формой нарезки «драконий зуб» укладывают, смещая их не менее чем на 15 см влево или вправо, но так, чтобы гонт закрывал предыдущий стык. Материалы с другой формой нарезки смещают на пол лепестка так, чтобы лепестки верхнего ряда полностью закрывали крепление нижнего.
Так как укладка гонтов ведется от середины к краям, у фронтонных свесов их нередко приходится подрезать. Важно, чтобы последний лепесток имел ширину не менее 20 см и был закреплен как минимум двумя гвоздями.
У фронтонной планки верхний угол крайнего гонта подрезают, чтобы обеспечить отбой воды. Важно! При укладке на скаты с уклоном более 45° верхние углы гонта фиксируют двумя дополнительными гвоздями.
Итак, монтаж битумной черепицы довольно прост. Он не требует ни высокой квалификации укладчиков, ни дорогостоящего оборудования. И если точно следовать инструкции, кровля, сделанная своими руками, прослужит многие десятилетия.
