Охранная система Tomahawk S 700 – модель двухсторонней сигнализации, которая обеспечивает надёжную защиту вашего автомобиля. Она порадует владельца следующими полезными фишками:

• удобным модулем управления;
• аварийным снятием с охраны;
• доступом к управлению центральным замком;
• функцией безопасного вождения;
• активацией охраны при работающем двигателе;
• встроенным дисплеем на основном брелоке, обеспечивающим комфортную работу с сигнализацией;
• специальной системой защиты, предотвращающей доступ злоумышленников к машине;
• хорошей дальностью действия – до 1200 м;
• способностью оповещать водителя о незакрытых дверях;
• встроенными часами, таймером будильником.

Содержание

1. Комплектация
2. Характеристики системы
3. Основные функции автосигнализации
4. Инструкция по установке Томагавк С 700: скачать
5. Руководство по эксплуатации
6. Tomahawk S 700: есть ли автозапуск
7. Режим Валет
8. Брелок Томагавк S700: функции
9. Привязка новых пультов
10. Почему глючит сигнализация
11. Цена Tomahawk S700
12. Отзывы владельцев
13. Видео

Скачать официальную инструкцию.

Картинка с сайта: daciaclubmd.ru

Смотрите как правильно делается установка сигнализации Томагавк своими руками на Шевроле Ниву.

Комплектация

В состав противоугонного комплекса Томагавк С 700 входят:

• блок управления сигнализацией;
• пульт с дисплеем;
• дополнительный брелок;
• датчик удара высокой чувствительности;
• антенна для приёма и передачи сигнала;
• комплект проводов для подключения блока управления и дополнительных аксессуаров;
• чехол для пейджера;
• инструкция и руководство пользователя;
• памятка для покупателя;
• упаковочная коробка;
• отвёртка для регулировки;
• блок питания;
• гарантийный талон.

Картинка с сайта: daciaclubmd.ru

Характеристики системы

Tomahawk S 700 имеет следующие технические данные:

• потребляемое номинальное напряжение – 12 В;
• потребление тока при выключенном зажигании – 16 мА;
• рабочую частоту – 433,92 МГц;
• FM частотную модуляцию;
• дальность действия — до 1200 м.

Данные по потреблению тока:

• 15 А – красный провод с предохранителем (цепь питания);
• 15 А – контакты реле управления ЦЗ;
• 30 А – цепь контактов выносного реле блокировки;
• 1,5 А – зелёный провод (выход питания сирены +);
• 5 А – чёрно-белый провод с предохранителем (выход 1-ого дополнительного канала);
• 300 мА – жёлто-чёрный провод (выход 2-ого дополнительного канала);
• 300 мА – сине-чёрный провод (выход управления вежливой подсветкой -);
• 300 мА – чёрно-красный провод (выход управления реле блокировки).

Картинка с сайта: daciaclubmd.ru

Также у нас есть инструкция Томагавк LR 1010 LC.

Основные функции автосигнализации

Подробное описание главных фишек вы найдёте в руководстве по эксплуатации Tomahawk S700 (скачать).

К ним относятся:

• антисканер;
• антиграббер;
• блокировка силового агрегата;
• обратная связь;
• охрана дверей, системы зажигания. Капота и багажного отсека;
• аварийное снятие с защиты;
• оригинальный ПИН-код;
• встроенный иммобилайзер;
• охрана с заведённым мотором;
• постановка на защиту в автоматическом режиме;
• 2-ух уровневый датчик удара;
• управление ЦЗ при работающем двигателе;
• встроенный ЦЗ;
• родное реле парковочных огней;
• светодиод индикации состояния системы, замонтированный в антенный модуль;
• два дополнительных канала;
• задержка салонного освещения;
• вежливая подсветка;
• температурный датчик;
• защита от ложных срабатываний;
• режимы «Паника», «Валет», «Anti-hijack», «Тихая охрана»;
• программируемые пульты дистанционного управления;
• основной брелок с ЖК-дисплеем;
• встроенные часы, будильник, таймер;
• режим вибрации;
• безопасное вождение;
• поиск автомобиля (тихий поиск машины);
• дистанционное открывание багажного отделения;
• контроль температуры салона транспортного средства.

Картинка с сайта: daciaclubmd.ru

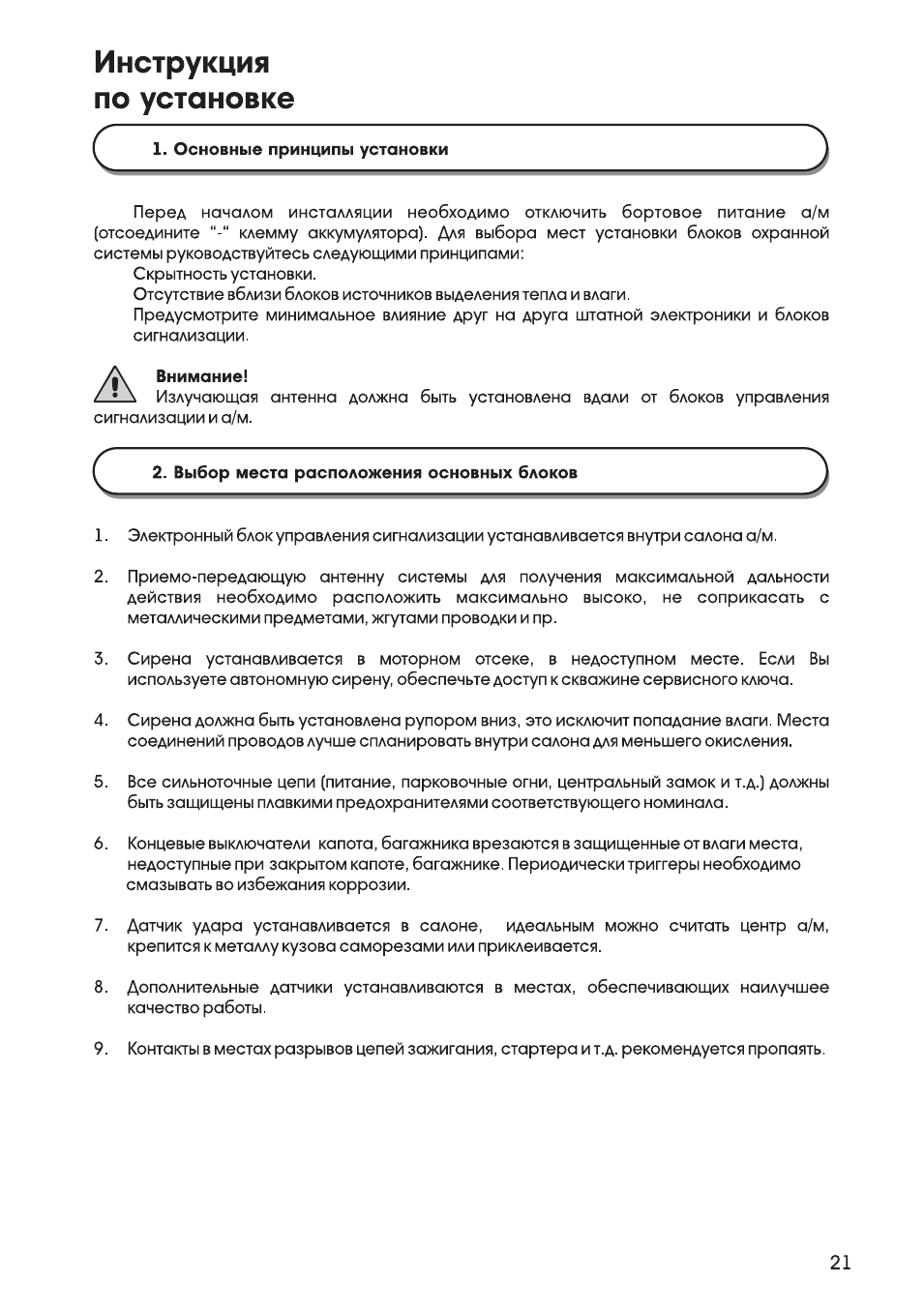

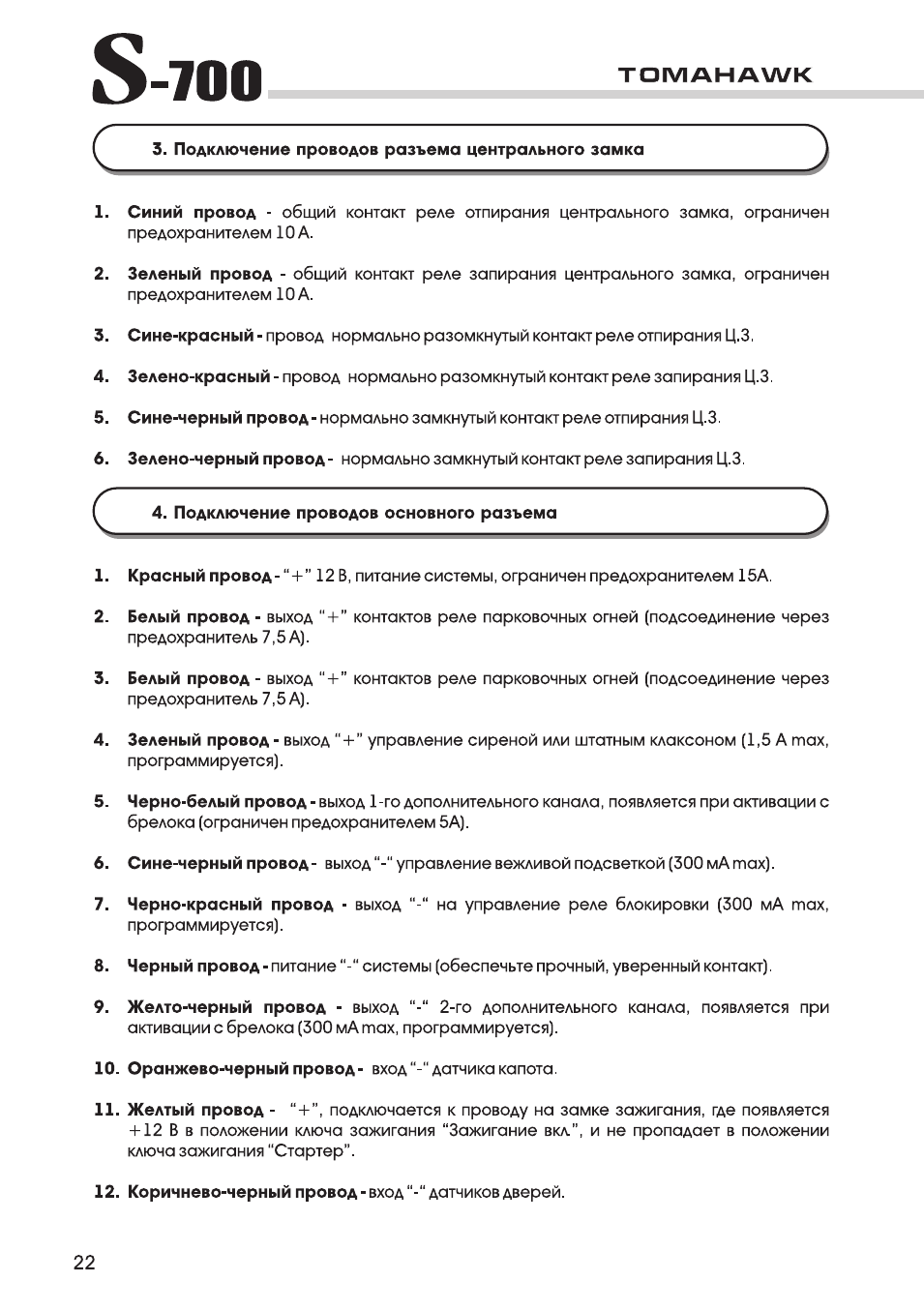

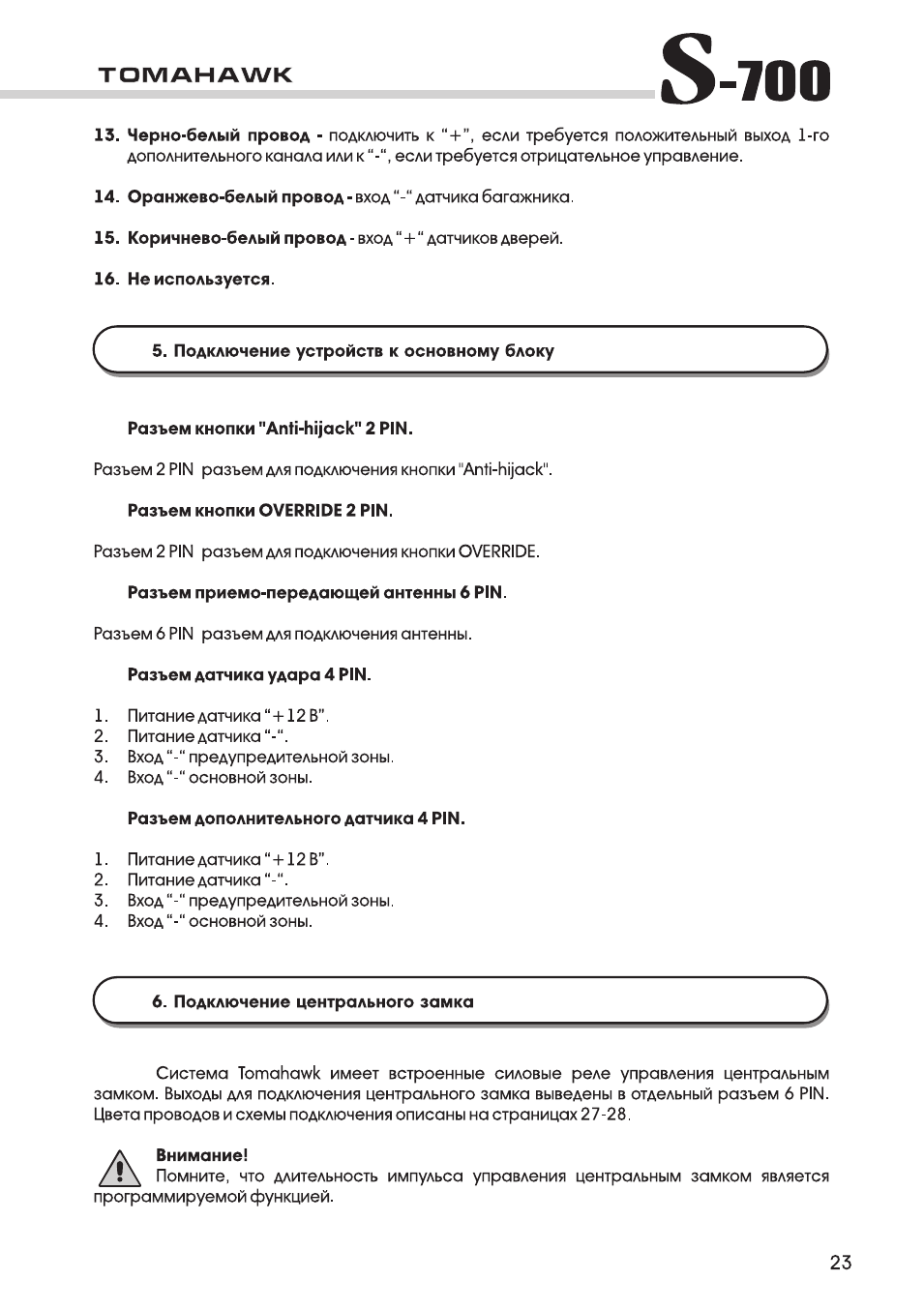

Подключение сигнализации простое, важно точно следовать руководству. Официальную версию вы можете найти у нас. Если в чём-то сомневаетесь, тогда лучше обратиться к специалистам.

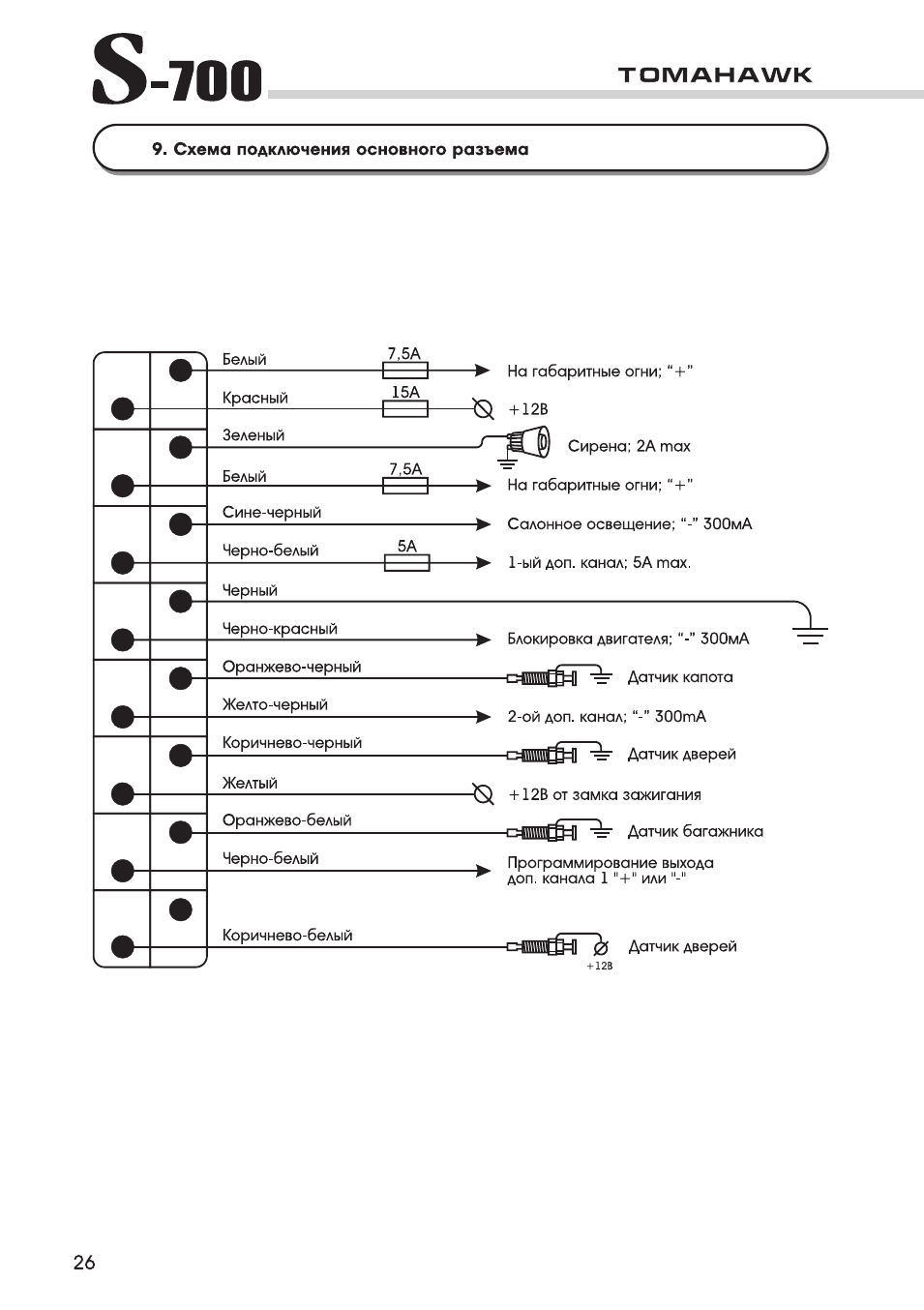

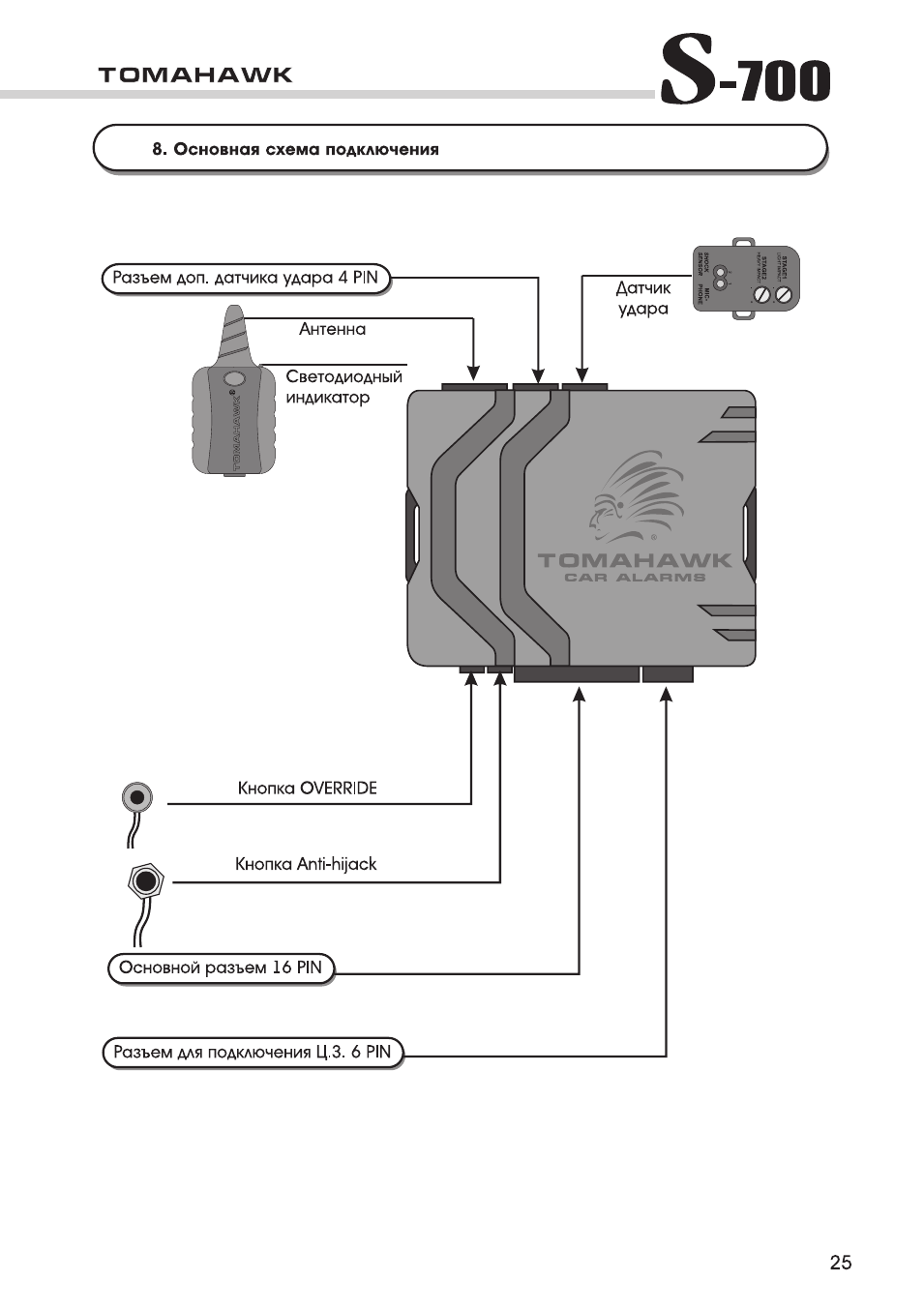

Схема подключения противоугонной системы:

Картинка с сайта: daciaclubmd.ru

Картинка с сайта: daciaclubmd.ru

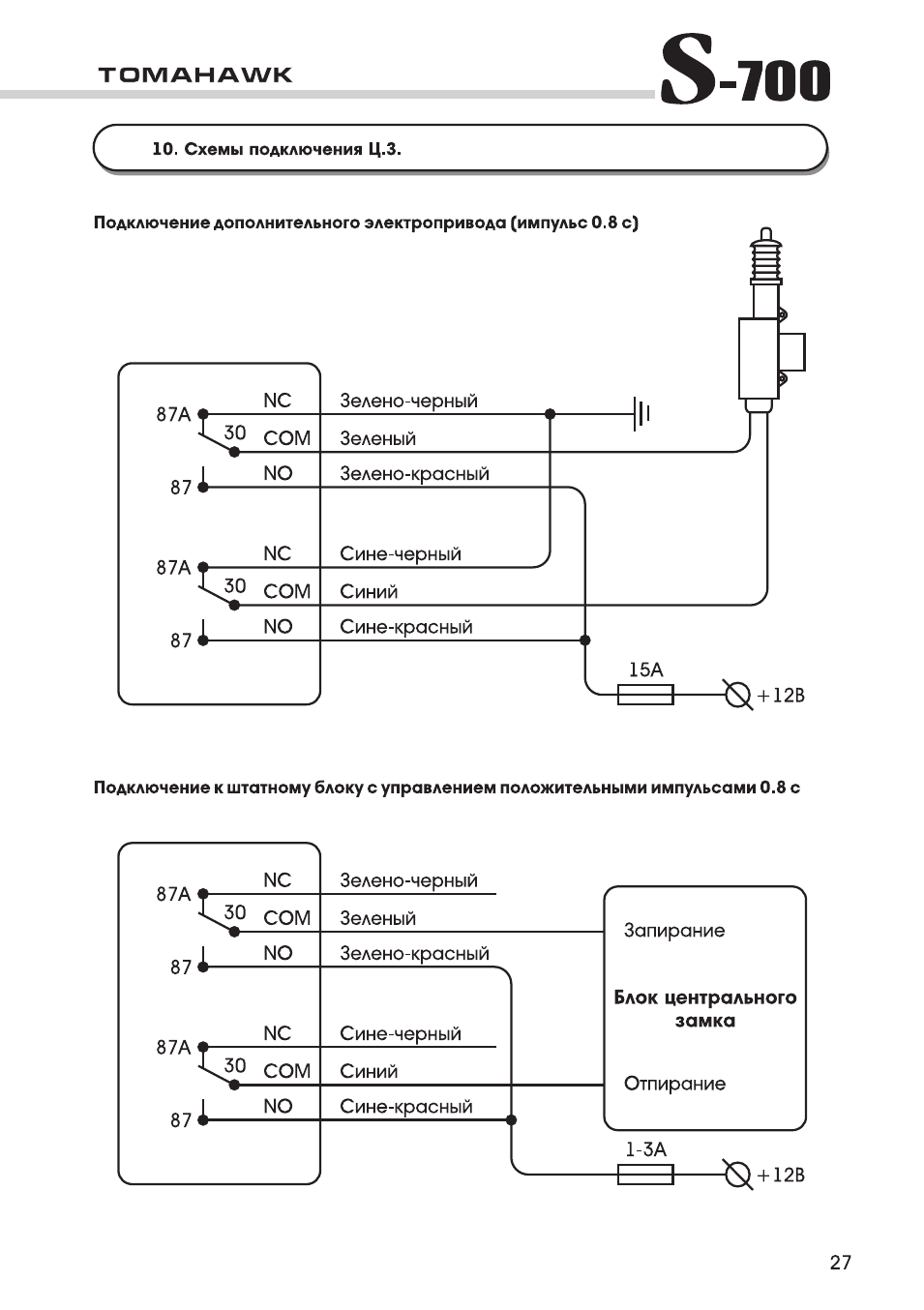

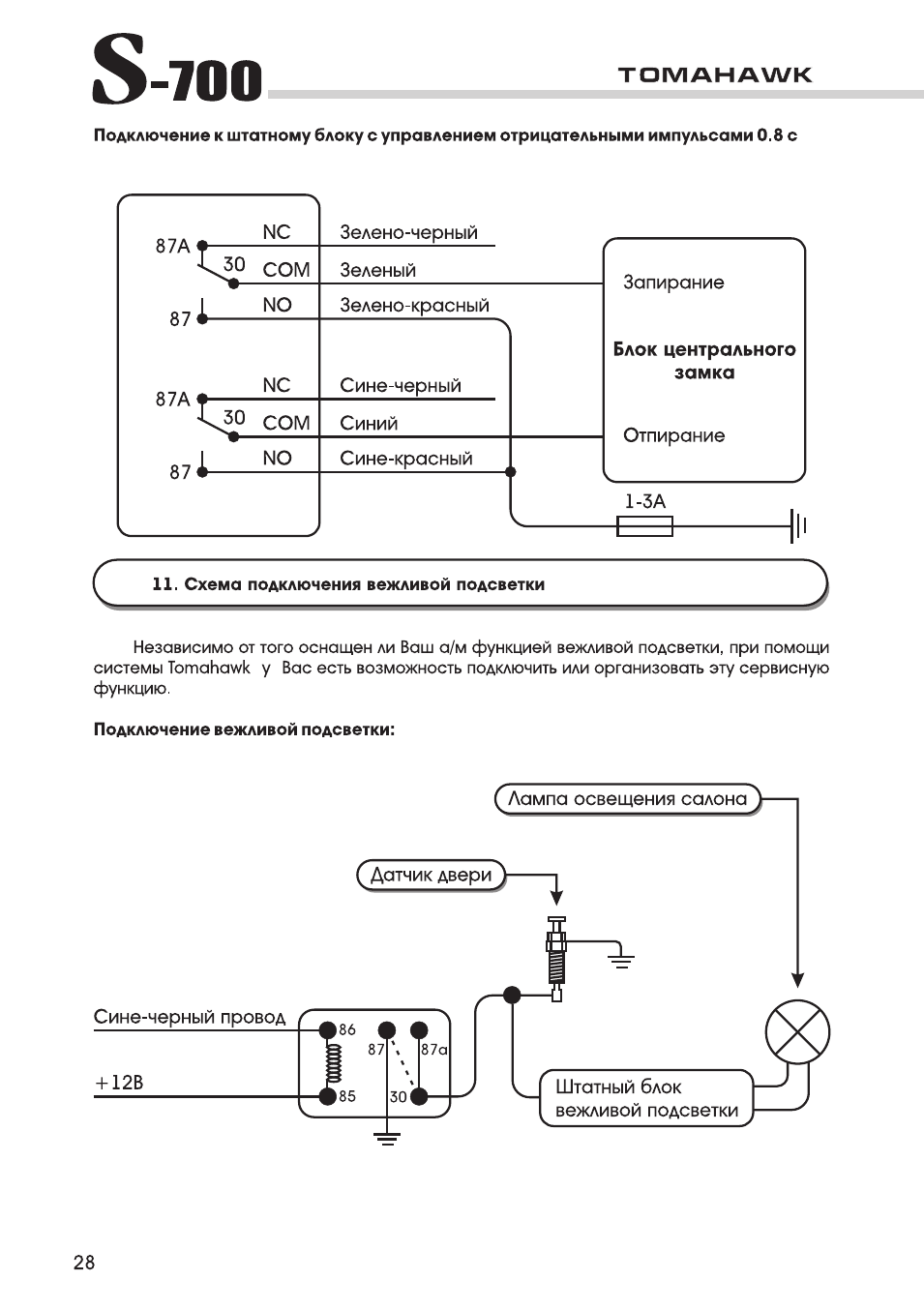

А так соединяется центральный замок:

Картинка с сайта: daciaclubmd.ru

Ещё у нас есть инструкция по эксплуатации Томагавк Q9 Диалог.

Руководство по эксплуатации

Основным вашим помощником при настройке и использовании сигнализации Томагавк S 700 является инструкция по применению. У нас вы можете скачать руководство от компании Томагавк. Рассмотрим включение и выключение некоторых функций.

Для постановки автомобиля на охрану нажмите клавишу «Замок закрыт/открыт». Стопы загорятся один раз, прозвучит писк сирены, двери закроются. На дисплее отобразятся символы: закрытый замок, динамик.

Снимается режим охраны следующим образом.

1. Нажмите клавишу «Закрытый/открытый замок» однократно.
2. Огни парковки моргнут два раза, сирена сработает дважды.
3. На ЖК-экране высветится символ открытого замка.

Для постановки на охрану без сирены выполните следующее.

1. Нажмите кнопку «Перечёркнутый рупор» один раз.
2. Парковочные огни моргнут, двери закроются.
3. На экране отобразится символ «Зачёркнутый динамик».

Картинка с сайта: daciaclubmd.ru

Tomahawk S 700: есть ли автозапуск

Инструкция по эксплуатации не содержит информации о запуске двигателя автомобиля с брелка. Охранная система не позволяет произвести дистанционный запуск силового агрегата по температуре и времени.

Картинка с сайта: daciaclubmd.ru

Режим Валет

Valet используется при передаче транспортного средства на ремонт или техническое обслуживание. При активации этой функции система выполняет управление лишь дополнительными каналами и центральным замком. Для включения режима выполните следующее.

1. На две секунды зажмите три кнопки: «Молния», «Открытие багажника», «Зачёркнутый динамик».
2. Прозвучат четыре писка сирены, огни парковки моргнут 4 раза.
3. Сигнальный светодиод, расположенный, на антенне будет гореть постоянно.
4. На экране отобразится «Zz».

Ниже рассмотрим, как выключить Valet на Томагавк S700.

1. Кратковременно нажмите «Молния», «Отворение багажного отделения», «Зачёркнутый рупор».
2. Парковочные огни загорятся трижды, сирена прозвучит три раза.

Картинка с сайта: daciaclubmd.ru

Брелок Томагавк S700: функции

Для управления охранной системой предусмотрены два типа пультов: основной с ЖК-дисплеем и дополнительный. На главном пейджере размещены пять кнопок с изображением закрытого и открытого замка, молнии, открытия багажника, зачёркнутого динамика, буквы Т. Информация о состоянии системы отображается на экране ЖК-дисплея в виде иконок.
Дополнительный пульт имеет четыре кнопки (нет клавиши с изображением буквы Т) и светодиод.

Управление системой осуществляется нажатием одной или нескольких кнопок. Инструкция содержит в себе информацию и включении и выключении функций противоугонной системы, используя брелок.

Картинка с сайта: daciaclubmd.ru

Привязка новых пультов

Программирование передатчиков Томагавк С700 проводится по следующему алгоритму.

1. Активируйте зажигание.
2. Нажмите и удерживайте клавишу «Оверрайд» шесть секунд.
3. Последует четыре сигнала сирены.
4. Одновременно кликните и удерживайте кнопки на новом пульте «Багажник» и «Перечёркнутый динамик».
5. Один раз сработает сирена (1 для первого брелока, два раза – для второго, 3 — для третьего, 4 – для четвёртого).
6. Зажигание выключите.
7. Стопы загорятся пять раз.

Если нет возможности в приобретении оригинального брелока при поломке, утере старого, можно использовать пульты от других марок сигнализации Томагавк: TW-7000, ТВ-9000, 9010, ТЗ-9010, D-700, D-900, SL-950, LR-950. Система с ТЗ9020 несовместима с S700.

Картинка с сайта: daciaclubmd.ru

Почему глючит сигнализация

Сигнализация Томагавк S 700 может давать сбои: не отвечает брелок или не работает блок управления. Рассмотрим причины такого поведения сигнализации.

1. Сломался пейджер. Выполните ремонт своими силами или обратитесь в сервисный центр.
2. Малый заряд элемента питания в передатчике. Замените батарейку и проверьте работу системы.
3. Нахождение автомобиля в зоне больших радиопомех. Припаркуйте транспортное средство в другом месте. Проверьте работу охранной системы.
4. Выход из строя основного блока управления сигнализацией. Отгоните автомобиль к специалистам.

Картинка с сайта: daciaclubmd.ru

Цена Tomahawk S700

За комплект противоугонного комплекса вам придётся выложить от 3300 до 3900 рублей. Стоимость сигнализации в разных магазинах отличается. За установку нужно заплатить дополнительно.

Картинка с сайта: daciaclubmd.ru

Отзывы владельцев

Сергей:

«Купил новый автомобиль и сразу же решился установить надёжную сигнализацию. Перед тем как подключить внимательно изучил инструкцию. Соединение не заняло много времени. Сразу же опробовал заявленные функции. Пока всё работает без нареканий».

Алексей Иванович:

«По совету продавца установил данную сигнализацию. Привлекла цена и функциональные возможности. Инструкция понятна, без проблем разобрался с подключением и настройками».

Картинка с сайта: daciaclubmd.ru
