УКУС-ПИ 02ДМ Руководство по эксплуатации ред. 1.0 (для изделий в пластмассовом корпусе)	17.06.2016	(pdf) 1.31 MB
УКУС-ПИ 02ДМ Руководство по эксплуатации ред. 1.05 (для изделий в металлическом корпусе)	13.02.2023	(pdf) 927.4 KB
УКУС-ПИ 02ДМ Руководство пользователя ред. 4.6.2	18.10.2021	(pdf) 868 KB
УКУС-ПИ 02ДМ Руководство пользователя ред. 4.6.3	2023 год	(pdf) 800 KB
УКУС-ПИ 02ДМ Технические условия	11.04.2014	(pdf) 2.31 MB
Свидетельство об утверждении типа средств измерений: Источники первичные точного времени УКУС-ПИ 02ДМ	27.04.2020	(pdf) 3.63 MB
Источники первичные точного времени УКУС-ПИ 02ДМ. Методика поверки	31.03.2015	(pdf) 2.35 MB

Источник

Назначение
Описание
Программное обеспечение
Технические характеристики
Знак утверждения типа
Комплектность
Поверка
Сведения о методах измерений
Нормативные документы

Назначение

Источники первичные точного времени УКУС-ПИ 02ДМ (далее — источники) предназначены для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам ГНСС ГЛОНАСС/GPS, для синхронизации времени различного сетевого оборудования в сети связи общего пользования и технологических сетях.

Описание

Принцип действия источников основан на приёме сигналов точного времени, передаваемых ГНСС ГЛОНАСС/GPS, и формировании последовательности эталонных сигналов 1 Гц, синхронизированных со шкалой времени UTC(SU).

Дополнительно обеспечивается выполнение функций сервера времени 1-го уровня (Stratum 1) и выдача информации о текущих значениях времени и даты по протоколу NTP (NetworkTimeProtocol) через интерфейсЕАегпе^ в соответствии с рекомендациями NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030).

Источники соответствуют подгруппе рабочие средства измерения времени и частоты согласно Государственной поверочной схеме ГОСТ 8.129-2013.

Вариантов исполнения два вида:

1. Конструктивно источники выполнены в пластиковом корпусе, с элементами крепления для установки на DIN-рейку.

2. Конструктивно источники выполнены в металлическом корпусе.

Источники выпускаются с питанием от источника постоянного тока напряжением 24 или 60 В с заземленным плюсом или от источника переменного тока напряжением 220 В, частотой 50 Гц.

Общий вид источников и вид антенных блоков ШВЕА.464659.004 и GPSGL-STMG-SPI-40NCB изображены на рисунке 1а и 1б соответственно. Вид сзади с указанием защиты от несанкционированного доступа, выполненной с помощью однократно используемых наклеек изображен на рисунке 1в. Общий вид источников в металлическом корпусе изображен на рисунке 1г и 1д.

Место нанесения знака утверждения типа

1а

Место нанесения знака утверждения типа

Место пломбировки от несанкционированн

1д

Рисунок 1 — Внешний вид источников и схема пломбировки

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1.3, с управляющими функциями.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО. _______________________________________

Идентификационные данные (признаки)	значение
1	2
Наименование ПО	TimeServer
Идентификационное наименование ПО	TS 1 3
Номер версии (идентификационный номер) ПО	не ниже 1.3

Запись ПО осуществляется в процессе производства. Доступ к внутренним частям источников, включая процессор, защищен конструкцией источников и этикеткой.

Конструкция источников исключает возможность несанкционированного влияния на встроенное ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики источников приведены в таблице 2.

Таблица 2 — Метрологические и технические характеристики

Наименование характеристики	Значение
Амплитуда выходного импульсного сигнала частотой 1 Гц на нагрузке 50 Ом, В	от 3,5 до 5
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс	± 1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) к шкале времени UTC(SU) в автономном режиме работы в течение 24 часов, мс	± 100

Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс	± 100
Электропитание: — от сети переменного тока: частотой, Гц напряжением, В — источника постоянного тока напряжением, В	от 47,5 до 52,5 от 198 до 242 от 18 до 72
Потребляемая мощность, В^А, не более	6
Габаритные размеры (длина х ширина х высота), мм, не более: — вариант исполнения в пластиковом корпусе — вариант исполнения в металлическом корпусе	160 х 95 х 60 105 х 150 х 30
Масса, кг, не более	0,6
Рабочие условия эксплуатации: — температура окружающего воздуха,°С — относительная влажность при температуре воздуха 25°С, %, не более	от 5 до 40 80

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель источника в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы источника.

Комплектность

Комплект поставки включает:

— первичный источник точного времени УКУС-ПИ 02ДМ;

— антенный кабель*;

— блок антенный GPS/ГЛОНАСС*;

— кабель питания (для вариантов с питанием от сети переменного тока);

— руководство по эксплуатации КМЕП.468332.001 РЭ;

— методика поверки КМЕП.468332.001 МП;

* тип выбирается при заказе

Поверка

осуществляется в соответствии с документом КМЕП.468332.001.03 МП «Инструкция. Источники первичные точного времени УКУС-ПИ 02ДМ. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2015 г.

О сновные средства поверки:

— аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C (рег. № 52614-13): среднее квадратическое отклонение случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU) 15 нс;

— частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5 • 10-6;

— устройство синхронизации частоты и времени Метроном-300 (рег. № 56465-14): пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАССОМ ?• I0-11.

Сведения о методах измерений

«Источники первичные точного времени УКУС-ПИ 02ДМ. Руководство по эксплуатации КМЕП.468332.001 РЭ».

Нормативные документы

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Технические условия КМЕП.468332.001-2014ТУ.

Источник

Назначение: для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам ГНСС ГЛОНАСС/GPS, для синхронизации времени различного сетевого оборудования в сети связи общего пользования и технологических сетях.

Поверка источников первичных точного времени УКУС-ПИ 02ДМ

Дополнительно обеспечивается выполнение функций сервера времени 1-го уровня (Stratum 1) и выдача информации о текущих значениях времени и даты по протоколу NTP (NetworkTimeProtocol) через интерфейсEthemet, в соответствии с рекомендациями NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030).

Вариантов исполнения два вида:

Конструктивно источники выполнены в пластиковом корпусе, с элементами крепления для установки на DIN-рейку.
Конструктивно источники выполнены в металлическом корпусе.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1.3, с управляющими функциями.

Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	значение
1	2
Наименование ПО	TimeServer
Идентификационное наименование ПО	TS 1 3
Номер версии (идентификационный номер) ПО	не ниже 1.3

Конструкция источников исключает возможность несанкционированного влияния на встроенное ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Наименование характеристики	Значение
Амплитуда выходного импульсного сигнала частотой 1 Гц на нагрузке 50 Ом, В	от 3,5 до 5
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс	± 1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) к шкале времени UTC(SU) в автономном режиме работы в течение 24 часов, мс	± 100

Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс	± 100
Электропитание: — от сети переменного тока: частотой, Гц напряжением, В — источника постоянного тока напряжением, В	от 47,5 до 52,5 от 198 до 242 от 18 до 72
Потребляемая мощность, В-А, не более	6
Габаритные размеры (длина х ширина х высота), мм, не более: — вариант исполнения в пластиковом корпусе — вариант исполнения в металлическом корпусе	160 х 95 х 60 105 х 150 х 30
Масса, кг, не более	0,6
Рабочие условия эксплуатации: — температура окружающего воздуха,°С — относительная влажность при температуре воздуха 25°С, %, не более	от 5 до 40 80

Поверка осуществляется в соответствии с документом КМЕП.468332.001.03 МП «Инструкция. Источники первичные точного времени УКУС-ПИ 02 ДМ. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2015 г.

Основные средства поверки:

аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C (рег. № 52614-13): среднее квадратическое отклонение случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU) 15 нс;
частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5 • 10-6;
устройство синхронизации частоты и времени Метроном-300 (рег. № 56465-14): пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPSi 710-11.

Сведения о методах измерений

«Источники первичные точного времени УКУС-ПИ 02ДМ. Руководство по эксплуатации КМЕП.468332.001 РЭ».

Нормативные и технические документы, устанавливающие требования к источникам первичным точного времени УКУС-ПИ 02ДМ

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия КМЕП.468332.001-2014ТУ.

Все цены на сайте указаны без учета доставки при условии 100% предоплаты.

Для юридических лиц или ИП:

Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.

Существует несколько вариантов оплаты:

Для государственных и бюджетных организаций и предприятий:

Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:

Аванс 30%, остаток 70% по факту поставки;
Аванс 50%, остаток 50% по факту поставки;
100% постоплата по факту поставки.

В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.

Наш Компания предлагает несколько вариантов доставки:

Курьерской службой;
Транспортной компанией;
самовывоз из офисов г.Санкт-Петербург и г. Казань — бесплатно
доставка до терминала или пункта выдачи

Самовывоз

Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.

Самовывоз происходит по адресу из наших офисов:

г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)

г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)

Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.

Курьерская доставка

Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.

Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:

Деловые Линии;

Курьер Сервис Экспресс;

Major Express;

СДЭК;

EMS.

Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.

Ориентировочный срок доставки

В зависимости от вашего региона, выбора курьерской службы — доставка может занимать разное время.

Отправка в город	Срок доставки
Москва	2 рабочих дня
Санкт-Петербург	На следующий день
Казань	3-4 рабочих дней
Ростов-на-Дону	3-4 рабочих дней
Саратов	3-4 рабочих дней
Екатеринбург	3-4 рабочих дней
Новосибирск	3-5 рабочих дней
Иркутск	4-6 рабочих дней
Хабаровск	4-6 рабочих дней
Петропавловск-Камчатский	6-10 рабочих дней

Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.

Бесплатная доставка доступна при заказе от 100 000 рублей.

Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании

Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.

Обращаем Ваше внимание!

Представители транспортных служб не принимают оплаты наличными при получении товара.

Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.

В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.

Источник

Поверка источников первичных точного времени УКУС-ПИ 02ДМ

Дополнительно обеспечивается выполнение функций сервера времени 1-го уровня (Stratum 1) и выдача информации о текущих значениях времени и даты по протоколу NTP (NetworkTimeProtocol) через интерфейсEthemet, в соответствии с рекомендациями NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030).

Вариантов исполнения два вида:

Конструктивно источники выполнены в пластиковом корпусе, с элементами крепления для установки на DIN-рейку.
Конструктивно источники выполнены в металлическом корпусе.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1.3, с управляющими функциями.

Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	значение
1	2
Наименование ПО	TimeServer
Идентификационное наименование ПО	TS 1 3
Номер версии (идентификационный номер) ПО	не ниже 1.3

Конструкция источников исключает возможность несанкционированного влияния на встроенное ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Основные средства поверки:

аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C (рег. № 52614-13): среднее квадратическое отклонение случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU) 15 нс;
частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5 • 10-6;
устройство синхронизации частоты и времени Метроном-300 (рег. № 56465-14): пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPSi 710-11.

Сведения о методах измерений

«Источники первичные точного времени УКУС-ПИ 02ДМ. Руководство по эксплуатации КМЕП.468332.001 РЭ».

Нормативные и технические документы, устанавливающие требования к источникам первичным точного времени УКУС-ПИ 02ДМ

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия КМЕП.468332.001-2014ТУ.

Источник

Дополнительно обеспечивается выполнение функций сервера времени 1-го уровня (Stratum 1) и выдача информации о текущих значениях времени и даты по протоколу NTP (NetworkTimeProtocol) через интерфейсЕАете^ в соответствии с рекомендациями NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030).

Вариантов исполнения два вида:

1. Конструктивно источники выполнены в пластиковом корпусе, с элементами крепления для установки на DIN-рейку.
2. Конструктивно источники выполнены в металлическом корпусе.

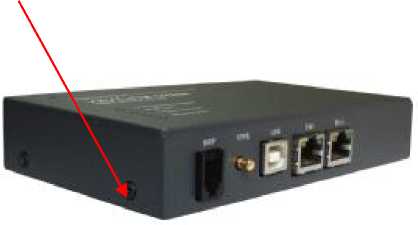

Место нанесения знака ут верждения типа
