Корвет СТЕРЕОУСИЛИТЕЛЬ ( ПОЛНЫЙ ) «КОРВЕТ» 50У-068С РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОКП 65 8721 0102 02 I. ОБЩИЕ УКАЗАНИЯ При покупке усилителя требуйте проверки его функционирования е демон странней качества звучания. Внешним осмотром убедитесь в отсутствии механи- ческих повреждений. Проверьте наличие гарантийного и отрывного талонов в руководстве по эк- сплуатации. Оформив покупку усилителя, убедитесь, что в гарантийном и от- рывном талонах проставлены штамп магазина, подпись или штамп продавца и дата продажи. Проверьте комплектность усилителя и сохранность пломб на задней стейке н днище, наличие замыкателя в розетке (поз. 2 рис. 4). После хранения усилителя в холодном помещении нли перевозки в зимних условиях дайте ему прогреться до комнатной температуры в течение 2—3 ча- сов, ие вынимая из упаковки. Перед включением усилителя в сеть внимательно ознакомьтесь с настоящим руководством по эксплуатации, со всеми органами управления, коммутации и надписями. При хранении усилителя оберегайте его от ударов, пыли и сырости. Климатическое исполнение усилителя — УХЛ4.2* ГОСТ 1-5150-69, допускаю- щее эксплуатацию при рабочих значениях температуры воздуха 10—35 °C, ат- мосферном давлении 84,0—106,7 кПа (630—800 мм рт. ст.) и относительной влажности воздуха 45—80%. Не допускается применение акустических систем с модулем полного элект- рического сопротивления менее 4 Ом и суммарной входной емкостью более 2 мкФ. - -А» После гарантийного ремонта проверьте опломбирование изделия специа- листами ремонтного предприятия, полноту заполнения оборотной стороны от- рывного талона и обоснованность его изъятия, требуйте проверки функциони- рования усилителя с демонстрацией звучания. 2. КОМПЛЕКТ ПОСТАВКИ Стереоуснлитель (полный) «КОРВЕТ» 50У-068С 1 шт. Вставка плавкая (запасная) замедленного действия: ВПТ6-7 или ВП2Т-1Ш-1.0 на ток 1 А 1 шт. ВПТ6-9 из ток 1,6 А 2 шт. Руководство по эксплуатации с анкетой 1 экз. Потребительская тара 1 комплект 3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выходная мощность, ограниченная искажениями 1 %, Вт: на нагрузке 8 Ом.......................................... 65+10 то же, с ограничителем уровня............................. 30±6 на нагрузке 4 Ом .... ... ... 95+15 то же, с ограничителем уровня .... , 60+12 Кратковременная максимальная выходная мощность, Вт: на нагрузке 8 Ом . .........................125+20 иа нагрузке 4 Ом..........................................150±20 Долговременная максимальная выходная мощность, Вт: иа нагрузке 8 Ом......................................... 95±15 иа нагрузке 4 Ом . ............................. . 125±15- 1>
Эффективный диапазон частот, ограниченный усилением, Гц, не меиее..................................................... . 10—70000 Неравномерность частотной характеристики усиления относительно уровня сигнала на частоте 1000 Гц для линейных входов, дБ, ие более: в диапазоне частот от 20 до 20000 Гц.........................±0,3 в эффективном диапазоне частот...............................±1,5 Отклонения частотной характеристики корректирующего усилителя от заданной, дБ, не более, в диапазоне частот, от 20 до 20 000 Гц......................................... . . ±0,5 от 10 до 40 000 Гц . ....................................±2 Общие гармонические искажения при нормальных рабочих условиях, %, не более....................................................0,007 Интермодуляциоиные искажения второго и третьего порядка, %, не более.....................................................0,05 Отношение сигнал^шум в номинальных условиях, дБ, не менее: невзвешениый для линейных входов ... ...... 86 взвешенный для входов: линейных.......................................................90 корректирующего ЗЭМ . .......................75 корректирующего ЗЭД............................................62 Переходное затухание между стереоканалами, дБ, на частоте 1000 Гц, не менее..................................................... 60 Минимальная ЭДС источника, мВ, входов: линейных...................................................... 170±20 корректирующего ЗЭМ . ...................1,7±0,2 корректирующего ЗЭД . . .......................0,1 ±0,02 ЭДС источника при перегрузке входов, В, не менее: линейных...................................................... 7 корректирующего ЗЭД..........................................0,06 Входное сопротивление, кОм, входов: линейных и подключения предварительного усилителя . . 51 ±4 корректирующего ЗЭМ...................................... ... 47±5 корректирующего ЗЭД......................................0,1 ±0,02 Входная емкость корректирующего усилителя, пФ....................180±40 Выходное .сопротивление, кОм, выходов для подключения: магнитофона на запись по напряжению, не более . . ... 4,7 то же, по току..................................... .... 910±91 Выходное напряжение, В, выходов для подключения наушников (без нагрузки)........................................5±0,5 Потребляемая мощность, Вт, при условиях: без сигнала................................................. . . 30±6 нормальных рабочих и нагрузке 8 Ом..........................60±10 то же, 4 Ом..........................85±15 номинальных и нагрузке 8 Ом............................... 200±20 то же, 4 Ом ....................... 275±30 Габаритные размеры, мм..................................... 385X430X120 Масса усилителя, кг.............................................9,7±0,3 Масса драгоценных и цветных металлов*, г, ие более: золота.......................................................... 0,2048 •Сведения о местах расположения приведены в приложении (рассылается по запросу).
серебра......................................................3,853 палладия . . . . ...............................0,192 алюминия и алюминиевых сплавов........................... 905,68 меди и сплавов на медной основе......................... 1540,73 Характеристики регулирования тембров, тонкомпеисации и ослабления фильтров ограничения переключатели ОГРАН НЧ, ОГРАН ВЧ нажаты, ТЕМБР — отжат Рис. 1а Рве. 16 3
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Будьте осторожны! В усилителе имеется опасное для жизни напряжение 220 В. Нс применяйте самодельные предохранители — это может привести к пере- греву усилителя и нарушению его элсктроизоляцип. Во избежание несчастных случаев нс включайте в электросеть усилитель со снятым кожухом. Перед заменой предохранителя выньте вилку шнура питания из розетки электросети. 5. КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ Усилитель предназначен для коммутации, усиления и регулирования музы- кальных и речевых сигналов. Усилитель «КОРВЕТ» 50У-068С — стереофонический стационарный высшей группы сложности по ГОСТ 24388-88. Основные отличительные особеииости модели: высокие технические параметры, расширенные функциональные возможнос- ти, низкое энергопотребление, малые масса и габариты, надежная работа на лю- бые акустические системы. Усилитель имеет следующие потребительские (эксплуатационные) удобства: регулировку тембров на нижних и верхних частотах (отключаемую), регулировку баланса; регулировку тонкомпенсацни иа нижних частотах; регулировку громкости; отключаемый фильтр ограничения нижних частот; переключение режимов работы (стерео, реверс, моно); переключение источников программ при воспроизведении п записи; переключение акустических систем и наушников; четыре линейных высокоомных входа; вход для подключения предварительного усилителя (со съемным замыкате- лем); корректирующий вход с переключением типа звукоснимателя (ЗЭМ — элект ромагнитный; ЗЭД — электродинамический); три выхода для записи на магнитофон по току и напряжению (выход иа пе- редней панели с коррекцией частотной характеристики); выход для подключения усилителя мощности; выход для подключения наушников оборудованных трехконтактноп кабель ной вилкой диаметром 6,3 мм (рекомендуемый к применению тип ТДС-5); выходы для подключения двух комплектов акустических систем (рекоменду- емая кратковременная максимальная мощность систем должна быть не менее 125 Вт при сопротивлении 8 Ом и 150 Вт — при 4 Ом, долговременная — в со- ответствии с руководством по эксплуатации для акустических систем); световую индикацию включения усилителя; световую индикацию выходной мощности, срабатывания защиты и перегруз ки выходов; защиту выходов от короткого замыкания; защиту акустических систем и наушников от постоянного напряжения (тока) и мощных инфранизкнх колебаний; защиту выходных транзисторов от перегрева; задержку включения акустических систем и наушников: ступенчатое изменение уровня громкости; 4
ограничитель уровня сигнала (отключаемый); световую индикацию включенного положения кнопочных переключателей; отключение розетки ответвителя сети. Расположение органов управления, регулирования н соединителей приведе- но па рис. 3 и 4. Коммутационные возможности усилителя позволяют подключить все источ- ники программ одновременно. В дальнейшем необходимый источник включают в работу нажатием соответствующего переключателя входа и поворотом пере- ключателей СЕЛЕКТОР ЗАПИСИ 1, СЕЛЕКТОР ЗАПИСИ 2. Раздельные се- лекторы записи для двух магнитофонов и дополнительный выход для записи на магнитофон с частотной коррекцией позволяют вести одновременную и неза- висимую запись на три магнитофона от разных источников программ и коррек- тировать дефекты фонограммы. Предусмотренная возможность подключения двух комплектов акустических систем позволяет организовать прослушивание в разных помещениях или сравнение качества звучания. «Мягкий» ограничитель максимальных уровней сигналов снижает нелиней- ность тракта при большой громкости прослушивания н позволяет (при необхо- димости) уменьшить мощность на выходах акустических систем и наушников. Фильтр ограничения ослабляет низкочастотные помехи от коробления грампластинок и рокота электропроигрывателя. Зашита выходных транзисторов от перегрева и от короткого замыкания в нагрузке предотвращает выход из строя усилителя при неправильном подклю- чении нагрузки. После охлаждения радиатора и устранения замыкания схема защиты возвращается в исходное состояние. Релейное устройство защиты громкоговорителя от постоянного напряжения отключает акустические системы и наушники при воздействии иифраиизких коле- баний большой амплитуды или при возникновении в усилителе неисправности. Специальные схемотехнические и конструкторские решения позволили сни- зить нелинейные и иитермодуляцнониые искажения, а также электрические и акустические шумы усилителя. Применена активная схема уменьшения шумов с корректирующего входа ЗЭМ, улучшающая на 4—7 дБ отношение сигнал/шум. Активный регулятор громкости с плавно изменяемым уровнем тонком- пенсации способствует уменьшению шумов при снижении громкости и позво- ляет совместить индивидуальные особенности слухового восприятия с ус- ловиями прослушивания (а. с. № 1336203). В усилителе «КОРВЕТ» 50У-068С использован двухтактный усилитель мощ- ности с квантованием выходного сигнала по уровню (а. с. № 1305827). Особенность такого усилителя — применение в каждом плече выходного каскада двух соединенных последовательно транзисторов с питанием от двух источников разного уровня. Это решение способствовало повышению энергети- ческой эффективности, значительному снижению объема и массы охлаждающего радиатора, увеличению надежности усилителя. Малсе рассогласование каналов по амплитудно-частотным характеристикам при любых положениях органов управления, отсутствие коммутационных помех, световая индикация нажатого положения переключателей, уровня выходной мощности и перегрузок создают комфортность при эксплуатации. Принципиальная электрическая схема усилителя и электромонтажные чер- тежи печатных плат приведены в приложении-вкладке. Схемы распайки розеток усилителя и вилки наушников приведены на рис. 5 и 6. 5
Общие гармонические искажения как функции частоты и амплитуды Частота . кГц Рис. 2а Рис. 26 6
6. ПОДГОТОВКА к РАБОТЕ И ПОРЯДОК РАБОТЫ С УСИЛИТЕЛЕМ 6.1. Подготовка к включению Не располагайте усилитель около отопительных систем и под прямыми сол- нечными лучами, ие ставьте иа него тяжелые предметы. Обеспечьте свободное прохождение воздуха через вентиляционные отверстия в днище и иа верхней крышке усилителя. Проверьте наличие замыкателя в розетке УП (поз. 2 рис. 4). Подключите акустические системы к клеммам усилителя АС1 левого (поз. 15 рис. 4) и правого каналов (поз. 13 рис. 4). Второй комплект подключите к клеммам АС2 (поз. 12, 14 рис. 4). Для соблюдения полярности подключения пользуйтесь цветом клемм. Источники программ (лазерный проигрыватель, тюнер, электропроигрыва- тель) подключите к соответствующим розеткам входов усилителя (поз. 3, 4, 9 рис. 4) экранированными соединителями, входящими в комплект этих устройств. При наличии заземлителя иа соединителе электропроигрывателя под- ключите его к клемме |, (поз. 11 рис. 4). Установите в нужное положение переключатель типа звукоснимателя (поз 10 рис. 4): отжатое — для ЗЭМ, нажатое — для ЗЭД. Для исключения коммутационной помехи переклю- чение типа звукоснимателя следует производить при выключенном усилителе. При использовании на входе ЭП согласующего трансформатора для ЗЭД пере- ключатель типа звукоснимателя устанавливают в положение ЗЭМ. При ис- пользовании встроенного корректирующего усилителя выход электропроигрыва- теля подключают к любому свободному линейному входу. Магнитофон, имеющий совмещенные (на одной розетке) линейный выход и вход для записи по току, подключите четырехжильным экранированным сое- динителем магнитофона к розетке Ml ВОСПР (поз. 7 рис. 4) усилителя. Если магнитофон имеет отдельную розетку линейного выхода, соедините ее с розет- кой Ml ВОСПР, а розетку входа магнитофона для записи по напряжению — с розеткой Ml ЗАПИСЬ (поз. 8 рис. 4) усилителя. При наличии второго магнитофона его следует подключить к розеткам (поз. 5, 6 рис. 4) так же, как и первый. При необходимости к розеткам линейных входов ЛП, ТЮНЕР, Ml ВОСПР, М2 ВОСПР можно подключить другие источники программ с выходным напря- жением не более 10 В. Для подключения эквалайзера выньте из розетки УП (поз.2 рис. 4) замы- катель и вставьте вместо него вилку четырехжильного экранированного соеди- нителя эквалайзера. Если эквалайзер имеет отдельные розетки ВХОД и ВЫ- ХОД, подключите их к розеткам УМ (поз. 1 рис. 4) и УП (поз. 2 рис. 4) уси- лителя соответственно двумя двухжильиыми экранированными соединителями эквалайзера. Максимальное выходное напряжение используемого эквалайзера ие должно превышать 7 В. Вилку шнура питания одного из используемых источников программ или эк- валайзера с потребляемой мощностью не более 250 Вт можно включить в ро- зетку ОТВЕТВИТЕЛЬ СЕТИ (поз. 17 рис. 4). В этом случае его включение и выключение будет производиться выключателем СЕТЬ (поз. 2 рис.З) усилителя. Вставьте вилку шнура питания усилителя в розетку электросети. Номинальное напряжение питания усилителя 220 В, номинальная частота 50 Гц. Допускаемые отклонения от номинального напряжения питания ±22 В.
6.2. Порядок работы с усилителем. Перед первым включением усилителя или после подключения источников программ установите регулятор ГРОМКОСТЬ (поз. 11 ряс. 3) в крайнее левое положение. Включите усилитель выключателем СЕТЬ (поз. 2 рис. 3). При этом должны осветиться индикаторы включения сети (поз. 1 рис. 3) и срабатывания зашиты (поз. 16 рис. 3). Через несколько секунд после включения индикатор срабаты- вания защиты гаснет, что свидетельствует о готовности усилителя к работе. Рабочее состояние нажимных переключателей индицируется световыми мет- ками на лицевой панели усилителя. При нажатии любого переключателя селе- ктора входов (поз. 14 рис. 3), селектора выходов (поз. 21 рис 3) или коммута- тора режимов (поз. 7, 8, 9 рис. 3) происходит возврат ранее нажатого переклю- чателя в исходное состояние. Все остальные переключатели имеют независимую фиксацию, т. е. для приведения их в исходное состояние требуется повторное нажатие. Нажмите переключатель акустических систем (поз 21 рис. 3) АС1 или АС2 (при использовании второго комплекта). Для прослушивания через наушники поверните на себя за выступ декоративную крышку под выключателем сети, вставьте вилку наушников в гнездо (поз. 22 рис. 3) и нажмите переключатель НАУШН (поз. 21 рисЗ) Нажмите переключатель селектора входов (поз. 14 рис. 3), соответствующий работающему источнику программы. Регуляторами ГРОМКОСТЬ (поз. 11 рис. 3) установите желаемую громкость звучания. Откорректируйте (при необходимос- ти) баланс громкости каналов регулятором БАЛАНС (поз 20 рис. 3). Для кратковременного уменьшения громкости или для смещения регулировочных ха- рактеристик тонкомпеисации пользуйтесь переключателем ТИХО (поз. 3 рис. 3). Индикатор выходной мощности (поз. 10 рис. 3) оцифрован в ваттах для нагрузки 4 Ом (для 8 Ом указанные значения уменьшают вдвое). Он показывает большее из текущих значений в левом или правом канале усилителя и служит для контроля мощности, подводимой к акустическим системам. Световой индикатор перегрузки выхода индицирует режим работы уси- лителя, при котором пиковые уровни сигнала воспроизводятся с ограничением. Это позволяет правильно установить максимальный уровень прослушивания без искажений (при длительной перегрузке возможно срабатывание устройства за- щиты). При включенном «мягком> ограничителе ОГРАН УРОВНЯ (поз. 4 рис. 3) могут быть использованы акустические системы с кратковременной мак- симальной мощностью ие менее 60 Вт при сопротивлении 8 Ом и 120 Вт — при 4 Ом. Регулятором ТОНКОМПЕНСАЦИЯ (поз. 19 рис. 3) установите желаемый подъем частотной характеристики иа нижних частотах (в крайнем левом поло- жении тонкомпеисации отключена) Для использования регуляторов тембра НИЖНИЕ и ВЕРХНИЕ (поз. 5, 6 рис. 3) нажмите переключатель ТЕМБР (поз. 17 рис. 3). Чтобы ослабить помехи иифраннзкой частоты, особенно при прослушивании, нажмите переключатель ОГРАН НЧ (поз. 18 рис. 3). 8
Ejz закиси на магнитофон Ml установите переключатель СЕЛЕКТОР ЗАПИСИ 1 (псз. 12 рис. 3) в положение, соответствующее работающему для записи источнику программы (в положении переключатели М2^ 1 осуществ- ляется перезапись с магнитофона М2 на магнитофон Ml). Качество записи вс время ее выполнения можно контролировать, нажав переключатель Ml селек- тора входов (при условии, что магнитофон имеет сквозной канал записн-воспро- изведення*. Во время записи возможно прослушивание любого источника врограмм. выбранного селектором входов. Независимо от записи на магнитофон Ml или одновременно с ней можно производить запись иа второй — М2. В этом случае источник выбирают пере- ключателем СЕЛЕКТОР ЗАПИСИ М2 (поз. 13 рис. 3), а качество записи кон- тролируют, нажав переключатель М2 селектора входов. По окончании записи следует установить селекторы записи в положение ОТКЛ. Дополнительный выход (поз. 23 рис. 3) для подключения магнитофона иа запись (источник программы выбирают селектором входов) используют в сле- дующих; случаях: запись программы с частотной коррекцией регуляторами тембра и фильтром ограничения; запись стереофонической программы на монофонический магнитофон в режи- ме суммирования каналов: Вид усилителя спереди 1 — индикатор включения; 2 — выключатель питания и ответвителя сети; 3 — ступенчатое уменьшение громкости; 4 — ограничитель уровня; 5, 6— регуляторы тембра; 7, 8, 9 — режимы работы; 10 — индикатор выходной мощности; 11 — регулятор громкости; 12, 13 — селекторы записи; 14 — селектор входов; 15 — индикатор перегрузки; 16 — индикатор защиты; 17 — выключатель регуляторов тембра; 18 — фильтр ограничения нижних частот; 19 — регулятор тонкомпеисации; 20 — регулятор стереобаланса; 21 — селектор выходов; 22 — гнездо наушников; 23 — розетка для маг- нитофона иа запись Рис. 3 9
Регуляторы ГРОМКОСТЬ, БАЛАНС и ТОНКОМПЕНСАЦИЯ не влияют иа запись и служат для установки требуемого уровня при слуховом контроле. Если при записи требуется использовать перечисленные регуляторы, то ее следует производить с выхода предварительного усилителя (розетка УМ поз. 1 рпс. 4). Закончив работу с усилителем, обесточьте его, нажаа выключатель СЕТЬ. Вид усилителя сзади ® (*4 is «, v 1—9 — розетки для подключения: внешних усилителей — мощности (1) и предварительного (2), лазерного проигрывателя (4), тюнера (3), двух магнитофонов на запись по току и воспроизведение (6, 7) и на запись по напряжению (5, 8), электропроигрывателя (9); 10 — переключатель типа звукоснимателя; 11 — клемма для соединения корпусов аппаратуры; 12— 15 — клеммы для подключения основного и дополнительного комплектов акустических систем; 16 — предохранитель ответвителя сети; 17 — ответ- витель сети; 18 — сетевой предохранитель усилителя; 19 — шнур для подключения к электросети Рис. 4 10
Схема распайки розеток усилителя Правый канал Левый канал Общий провод (экран) Правый канал Левый канал 1, 4 — токовые выходы Ml ВОСПР, М2 ВОСПР, МАГНИТОФОН, а также выход УП/ЗАМЫКАТЕЛЬ; 3, 5 — входы ЭП, ЛП, ТЮНЕР, Ml ВОСПР, М2 ВОСПР, УМ, УП/ЗАМЫКАТЕЛЬ, а также выходы по напряжению Ml ЗА- ПИСЬ, М2 ЗАПИСЬ, МАГНИТОФОН Рис. 5 Схема распайки вилки наушников 1 — левый канал; 2 — общий провод; 3 — правый ка- пал Рис 6 11
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ Владельцу усилителя разрешается самостоятельно, без нарушения гломб, заменять сетевые предохранители и устранять неисправности, приведенные в таблице. Для выполнения этих работ могут потребоваться отвертка и пиннет. В периодической смазке усилитель не нуждается. Порядок замены сетевого предохранителя: выключить усилитель и отсоединить его от сети; снять пинцетом пружинное кольцо с головки держателя предохранителя. нажать до упора иа головку держателя (поз. 16, 18 рис. 4), повернуть ее влево и вынуть; заменить вставку и установить головку держателя на место; установить на головку держателя пружинное кольцо. Внешнее проявление неисправности Вероятная причина Метод устранения Усилитель ие включи- Перегорел сетевой пре- Заменить предохранитель ется, а в розетке ответ- дохранитель (поз. 18 рис. 4) запасным вителя сети есть иапря- на ток 1,8 А жепие Нет воспроизведения Нарушено соединение Проверить исправность в одном или обоих на- с источником программ,, соединительных шнуров, на- налах либо с акустической си-' личие замыкателя и надеж- стемой, либо ие уставов- ность контакта в местах их леи замыкатель (поз. 2 соединения рис. 4) Усилитель включается. Перегорел предохра- Заменить предохранитель а в розетке ответвителя интель защиты ответви- (поз. 16 рис. 4) запасным сети напряжения нет теля сети иа ток 1,0 А 12
8. ГАРАНТИЙНЫЕ обязательства Стереоусилитель (полный) «КОРВЕТ» 50У-068С соответствует утвержден- ному образцу. Изготовитель гарантирует соответствие изделия требованиям ГОСТ 24388-88 и 2.272.261 ТУ при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации. Гарантийный срок эксплуатации стереоусилителя (полного) «КОРВЕТ» 5ЭУ-068С — один год со дня продажи через розничную торговую сеть. Гарантийный срок хранения — 30 месяцев со дня изготовления. В случае неисправности изделия в течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт по предъявлении гарантийного та- лона. При этом за первый ремонт вырезают отрывной талон. Последующие в течение гарантийного срока ремонты выполняются также бесплатно п данные о ремонте записывают в учетно-техническую карточку, которая находится в ре- монтном предприятии, и на оборотной стороне гарантийного талона. Ремонт изделия выполняют ремонтные предприятия, информацию о которых можно получить в магазине радиотоваров, а также бюро гарантийного обслу- живания предприятия-изготовителя по адресу: 198013, Ленинград, наб. р. Фонтанки, 108. При наличии механических повреждений, нарушении пломб, несоблюдении изложенных в руководстве условий транспортирования, хранения и эксплуата- ция изделие снимают с гарантии и ремонт производят за счет владельца. Обмен неисправных изделий производят в соответствии с правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли. Возвращаемое изделие должно быть полностью укомплектовано и упаковано в потребительскую тару предприятия-изготовителя (входит в комплект поставки). 13
Действителен по заполнении ГАРАНТИЙНЫЙ ТАЛОН Заполняет предприятие-изготовитель Стереоусилнтель (полный) «КОРВЕТ» 50У-068С Дата выпуска ___________________ Представитель ОТК предприятия-изготовителя ____________________________ штамп ОТК Адрес для предъявления претензий к качеству работы изделия: 198013, Ленинград, наб, р. Фонтанки, 108 Бюро гарантийного обслуживания, тел. 292-65-13, 292-31-32 Заполняет торговое предприятие Дата продажи ________________________________ число, месяц, год Продавец_____________________________________ подпись или штамп Штамп магазина Поставлен на гарантийное обслуживание иаимеиоиаиие ремонтного предприятия число, месяц, год Гарантийный номер ___________________ 14
Действителен по заполнении отрывной талон на гарантийный ремонт В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ Стереоусилитель (полный) «КОРВЕТ» Б0У-068С Jft | i'J1 *г*’ Дата выпуска _____, _____'________. Представитель ОТК предприятия-изготовителя штамп ОТК Адрес для возврата талона иа предприятие-изготовитель: 198013, Ленинград, паб. р. Фонтанки, 108 Бюро гарантийного обслуживания Заполняет торговое предприятие Дата продажи __________________________________ число, месяц, год Продавец_____________________________________ подпись или штамп Штамп магазина Л н ния отрези 15
Действителен по заполнении! Заполняет ремонтное предприятие; Гарантийный иомер изделия: Содержание ремонта. Наименование и номер по схеме замененной дета ! ли или узла. Место и характер дефектов: Дата ремонта ___________________________ число, месяц, год Подпись лица, производившего ремонт ; Подпись владельца изделия, подтверждающая ремонт ! t Штамп ремонтного иредприятия с указанием города Линия отреза Линия отрези Зак 72—12000. 13.07.90.
УВАЖАЕМЫЙ ТОВАРИЩ! Наше предприятие работает над улучшением качества ч увеличением надеж- ности изделия, поэтому будем признательны Вам за отзыв, сообщающий о заме- чаниях по работе изделия и .предложениях по его совершенствованию Дата: выпуска __________i ___________________________ покупки _________________________________________ заполнения отзыва________________________________ Среднее время работы изделия в день Когда изделие было в ремонте и что в нем ремонтировалось Ваши замечания и предложения _______________________________________ Ваша профессия, фамилия, имя н отчество Отзыв просим направить по адресу: 198013, Ленинград, наб. р Фонтанки, 108 Бюро гарантийного обслуживания
Изготовитель: АООТ завод «Ладога», 1987.
Назначение: усилитель «Корвет 50У-068с» высшей группы сложности предназначен для двухканального усиления и комутации сигналов низкой частоты от различных источников звуковых программ.
Схема и руководство по эксплуатации в архиве на Яндекс.Диске нашего сайта.
Основные технические характеристики:
Диапазон воспроизводимых частот: 10 – 70000 Гц
Неравномерность АЧХ, относительно 1000 Гц в диапазоне:
10-70000 Гц: ±1,5 дБ
20-20000 Гц: ±0,3 дБ
Выходная мощность, ограниченная искажениями 1%: 95 Вт/4 Ом
(то же с ограничителем: 60 Вт/4 Ом)
Долговременная мощность: 125 Вт/4 Ом
Кратковременная мощность: 150 Вт/4 ом
Отколонения АЧХ корректирующего усилителя от заданной в диапазоне:
10-40000 Гц: 2 дБ
20-20000 Гц: 0,5 дБ
Коэффициент гармоник при нормальном рабочем условии: 0,007 %
Интермодуляционные искажения 2 и 3 порядка: 0,05%
Переходное затухание между каналами на частоте 1000 Гц: 60 дБ
Сопротивление подключаемых АС: 4 Ом
Отношение сигнал/шум: 66 дБ
Потребляемая мощность от сети:
без нагрузки: 30 Вт
номинальная 200 Вт (при нагрузке 8 Ом)
номинальная 275 Вт (при нагрузке выходов 4 Ом)
Размер усилителя (ШхВхГ): 430х120х385 мм
Вес усилителя: 9,7 кг
Описание:
Данный усилитель представитель нового поколения полных усилителей ЗЧ. В его создании использованы технические решения высококачественного усилителя «Бриг-001-стерео». Впервые применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил улучшить тепловой режим усилителя.
В усилителе имеется защита от КЗ в нагрузке или перегрузке выходов. Модель имеет переключатель звукоснимателей, с помощью которого, помимо электромагнитного можно подключить и электродинамический, с подвижными катушками. Усилитель позволяет вести одновременную и независимую запись от разных источников программ на 3 магнитофона. Мгновенное значение максимальной мощности индицируется 12-ти сегментным светодиодным индикатором. Ограничитель максимального уровня позволяет уменьшить выходной сигнал при использовании АС, мощностью ниже рекомендованной. Регулятор громкости с плавно изменяемым уровнем тонкомпенсации, позволяет уменьшить шумы при снижении громкости, а с помощью выбора желаемого подъема АЧХ в области НЧ лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами в помещении прослушивания.
Для дополнительной регулировки громкости имеется кнопка для ступенчатого ее изменения. Помехи на инфранизких частотах с ЭПУ и вибраций корпуса ограничиваются фильтром ВЧ, а ВЧ помехи, от грампластинок, фильтром НЧ. Коммутация программ, АС, головных телефонов и т.д. производится кнопочными переключателями, со световой индикацией режима. Отключаемый выход электрической сети позволяет питать другие аппараты, работающие совместно с усилителем ЗЧ.
Полный
усилитель «Корвет 50У-068С» с 1987 года выпускал АООТ Кировский завод «Ладога».
»Корвет 50-У-068С» это представитель нового поколения полных усилителей.
В его создании использованы технические решения усилителя »Бриг-001-стерео».
Впервые здесь применён усилитель мощности класса ЛВС с двухуровневым питанием,
что позволило улучшить тепловой режим усилителя. В УМЗЧ имеется защита
от КЗ в нагрузке или при перегрузке. Есть переключатель звукоснимателей,
с помощью которого кроме электромагнитного можно подключить и электродинамический.
Значение максимальной мощности индицируется индикатором. Ограничитель уровня
сигнала уменьшает сигнал при использовании АС с мощностью ниже рекомендованной.
Регулятор громкости с изменяемой тонкомпенсацией позволяет уменьшить шумы
при снижении уровня громкости, а выбор АЧХ в области НЧ согласовывает особенности
слухового восприятия с акустическими свойствами помещения. Помехи на инфранизких
частотах с ЭПУ ограничиваются фильтром НЧ, а помехи от грампластинок фильтром
ВЧ. Коммутация программ, АС и головных телефонов производится кнопочными
переключателями, со световой индикацией. Отключаемый выход эл. сети позволяет
питать аппараты, работающие вместе с усилителем. Номинальная выходная мощность
на выходе для АС сопротивлением 8 (4) Ом 60 (80) Вт. Диапазон рабочих частот
10…70000 Гц. Коэффициент гармоник 0,05 %. Коэффициент интермодуляционных
искажений 0,06%. Отношение сигнал/взвешенный шум на выходе для УМ 96 дБ.
Габариты усилителя — 430х390х120 мм. Вес 10,8 кг. Цена 650 рублей. Первые
выпуски усилителей именовались как «Корвет У-068С» и «Корвет 50-068С».
С начала 1989 года завод совместно с описанным усилителем начал выпуск
усилителя «Корвет 100У-068С» с номинальной выходной мощностью на выходе
для АС сопротивлением 8 (4) Ом — 65 (95) Вт.
Инструкция по эксплуатации
«Корвет 50У-068С». Инструкция
«Корвет 100У-068С». Фото Валерия Кручины, Харьков и Иванова
Сергея Алексеевича, Москва.
—————————
С УП-028, УМ-038 и УМ-048 двух версий мы познакомились в предыдущей части.
В этой части пришло время «ромбических» У-068, 100УМ-084, и комплекта УП-078 / 200УМ-088.
Куча пластика в оформлении, ромбические конструктивистские формы — тогда это не было «ФУУУУУУ». Тогда это было модно, современно, актуально. И, вообще, я «вижу» на вершине пирамиды из 200УМ-088 и УП-078, НЛО того времени — ЭПУ Корвет-003 или -038. Возможно, они и продавались комплектом.
Это сейчас краска на пластике облезла, половина кнопок поотваливалось, и выглядит это всё гораздо более развалюшно, чем листовой Алюминий 70х или деревянные макинтоши конца 60х.
Поехали.
===============================================================================
Корвет 50У-068С / Корвет 100У-068С 95W@4 Ohm/1% 430х385х120мм, 9,7кг
Наверное, второй или третий по распространенности полный усилитель на просторах бСССР. Хотя выпускать его начали довольно поздно, уже в перестройку — в 1987 году.
Выпускал всё тот же завод «Ладога», часть НПО «МорФизПрибор» в пригороде Ленинграда.
Дизайн тогда казался ультра-современным, пластик только входил в нашу жизнь и еще не стал угрозой экологии. Помню, полиэтиленовый пакет, который выдали на «ЛенЭкспо» я хранил доооооолго-долго. Это сейчас их некуда девать, выбрасывать жалко, а пакет с пакетами давно переполнен. А тогда мы ходили в магазин с авоськами, банками под сметану и бидонами для молока.
Внутри — какое то нагромождение плат и деталей. Но позвольте … где же радиаторы? Это что, предусилитель? А где же Усилитель Мощности?
АААааааа … вон они … а вы нашли их?
Честно говоря, так себе. Внутренности гораздо больше походят на пред, чем на УМ.
Единственное, что впечатлило — переменники. Они — кашерные дискретные на РГ и проволочные на тембрах. Говорю-ж, пред!
Ладно. Смотрим схему. Схема, конечно, имеет примерно такой же звездолётный вид, как и дизайн … . Не охота мне в ней копаться. Бесит и отнимает время.
УК — Усилитель Корректирующий, или RIAA-Корректор:
ИМХО, транзисторов много, толку мало. Коррекция в ОООС ОУ.
Коммутация входов — на «кнопочках». Т.е. сигнал проходит несколько контактных групп, а не одну, если бы коммутация была релейной или на галлетниках.
Пред — сплошные КР544УД1А
УМ:
УМ — совершенно другой, чем в 038/048:
сначала идёт «бустер» на КР574УД1Б
за ним — линеаризованный ДифКаскад (VT3, VT5) с обратным каскодом (VT7), являющимся транзистором раскачки. Нагрузка — ГСТ на VT8.
Затем идёт 2-каскадный по положительному и 3-каскадный по отрицательному плечу выходной повторитель:
VT11 и VT16 по «+» и VT12, VT14 и VT17 по «-«.
VT15 и VT19 «рулят» поднятием напряжения питания, обеспечивая работу усилителя в классе «H»
Сделано, конечно, как «заплатка». В нормальных усилителях делают хотя бы несколько каскадов и задают хоть какое-то смещение относительно потенциала выходников. Тут смещение получается параметрическое.
Усилитель мало того, что в Классе «Н», так еще и в жёстком Классе «В»: в каскаде смещения выходного повторителя только 4 диода на 5 p-n переходов повторителя. Ток покоя, соотв., не регулируется т.к. = 0.
Нет и эмиттерных резисторов у выходников.
Обратная связь многопетлевая: общая охватывает ОУ, вторая петля идёт на ДифКаскад.
Второй ОУ в схеме с усилением, похоже, не связан и работает в схеме защиты от перегрева.
Что пишут:
«В его создании использованы технические решения высококачественного усилителя «Бриг-001-стерео». Впервые применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил улучшить тепловой режим усилителя.»
ИМХО, фигня. В «БРИГах» ничего и близко подобного не было. Единственное, что в этом «Корвете» от «БРИГа» — дискретный РГ.
Отзывы о нём примерно следующего содержания:
«Ничего в нем интересного, кроме мощи нет. Греется как утюг, яичницу на нем жарить можно. Звук деревянный.» (еще было про картошку, жареных тараканов, залезших туда погреться, …)
Народ выходит из положения по всякому:
Моё ИМХО:
— конструктив усилителя никуда не годен ввиду отсутствия как самих радиаторов, так и места под них.
— Пред и коммутация — околоднище.
— корректор — туда же.
— Сам УМ довольно оригинальный. Переделке не подлежит ввиду отсутствия места под нормальные радиаторы.
===============================================================================
Корвет 100У-068С
Схема Корвет 100У-068С немного другая. Отличается, в основном, выходом: никаких 2-уровневых питаний. Зато честный 3-каскадный симметричный выхлоп. Причем, с двумя парами КТ864/КТ865 в ТО-3 (это металл, в отличие от ТО-3Р) на выходе. И драйвера — тоже КТ864/КТ865 :-).
Вот так выглядят платы УМ. Радиаторы — привет Luxman M2000 :-).
А вот так — сам усилитель:
Что по схеме:
— Многопетлевая ОООС: одна петля охватывает всё, включая ОУ, вторая — идет на ДифКаскад.
— Нет второго ОУ, который, работал в термозащите.
— нестандартная схема термостабилизации тока покоя.
— защита от перегрузки по току работает не с эмиттеров выходных транзисторов, а с их баз.
Моё ИМХО:
— безусловно лучше, чем предыдущий (Корвет 50У-068С): и более токовый выход и нет извращений в виде класса «Н».
— Возможно, даже не «В», а «АВ».
— Конструктив усилителя по-прежнему никуда не годен ввиду отсутствия как самих радиаторов, так и места под них.
— Пред и коммутация так и остались — околоднище.
— корректор — туда же.
===============================================================================
А еще был Корвет 100У-068СМ с вот такой внутренней конструкцией и радиаторами:
По словам vov4ik-66
«Усилки отличаются переменниками, конструкцией регуляторов. У 68С регуляторы наборные из резисторов, у 68СМ регуляторы простые подковы сопротивления с подвижным центральным контактом. Вот поэтому СМ раньше и сдох, стерлись дорожки резисторов.»
Зы … если в 068С пред был «околоднище», то в 068СМ уже собственно «днище».
Отзыв с тырнэта, найденный aleksss333 :
«Вообще, если нет острой необходимости в преде, то нафиг обходи его. Звучание он сильно ухудшает. Да и реализовано всё как-то бездарно там. Куча проводки, электролитов, а к УМ сигнал от преда и вообще по идиотски идёт. Шнурок пол усилителя огибает, причём он почти не экранированный. Выходит на плату с замыкателем, а потом уже на УМ.»
Еще я увидел другие радиаторы и, видимо, там другой усилитель*.
Усилитель не совсем другой. Такой же, как на 100У-068С, только транзисторы не в металле (864/865), а в пластике КТ8101А/КТ8102А в ТО-218 (наш аналог ихнего ТО-3Р).
Кстати, схему на 100УМ-068С дают от 100УМ-068СМ (8101/8102 вместо 864/865 на выходе). Скорее всего, они только этим и отличаются.
Конструктив УМ 100УМ-068СМ (фото от aleksss333):
ИМХО, весьма дурацкая конструкция.
Так себе начало серии … посмотрим, что дальше.
===============================================================================
1991 Корвет 100УМ-084С 100W@4Ohm/1% 5Hz-40kHz 430х370х120мм 8,1kg
Как то он не сильно от 068го ушёл … .
И выглядит так же.
Говорят, кузовня взаимозаменяема.
Описание: «В усилителе использован двухтактный усилитель мощности с квантованием выходного сигнала по уровню. Особенность – применение в каждом плече выходного каскада двух соединенных последовательно транзисторов с питанием от двух источников разного уровня. Это решение способствовало повышению электрической эффективности, значительному снижению объема и массы охлаждающего радиатора, увеличению надежности усилителя.»
Похоже, что Корвет 100УМ-084С — это Корвет 50У-068С с вынутым предом. Как раз на 1.7кг легче весит (50У-068С весил 9,7кг)
Хотя бы, нет дурацкого преда — уже большой плюс
фото с ldsound.ru, у них, в свою очередь, с rw6ase.narod.ru
Фото потрохов не ищеццо, народ страдаетъ :-(.
Схему почему-то дают от 048С в.1, но это 100% не она. Просто сравнить массу и конструкцию 048 и 068, урезанной версией которого 084, скорее всего, и является, и станет понятно, что схема 048го в конструктиве 068го работать никак не будет.
С другой стороны, это не особо важно т.к. птица весьма редкая, вам вряд ли встретится.
О! Нашёл таки схему.
Схема ОЧЕНЬ ПОХОЖА на схему Корвет 50У-068С, но всё же отличается:
— по другому сделана раскачка. Что-то там явно нахитрено.
— повторитель теперь полностью симметричный, 2-каскадный.
— на выходе — КТ864/865, драйверы — они-же (как и в 50У-68С).
===============================================================================
1990 КОРВЕТ УП-078, КОРВЕТ 200УМ-088С 2x125W@8Ohm/0,01% 2Hz-200’000kHz, 430х375х130мм, 13kg
Скажем так: весьма впечатляюще по частотке и не особо впечатляюще по массе. 048 1й версии весил почти 30кг.
Внутренности чем-то неуловимо напоминают оные от КОРВЕТ 100УМ-048С второй версии, но набито поплотнее и другие радиаторы.
Смотрим схемы:
КОРВЕТ УП-078:
вход с МС-звукоснимателей усиливается с пом. КР1407УД3
собственно коррекция в ОООС КР1408УД1
Регулировка громкости и баланса
Выходной усь на двух КР544УД1Б последовательно с усилением симметричным повторителем.
Усилитель тембров, тембры в ОООС КР544УД1Б. Отключаемый.
Усилитель для наушников на усиленной «параллельником» КР544УД2Б.
Честно говоря, пред не впечатлил от слова совсем. Мало понятен конский ценник на вторичке и то, что люди за ним гоняются.
Внутренности вполне соответствуют представлению о хорошем преде.
КОРВЕТ 200УМ-088С
При входе в УМ сигнал попадает на усилитель малой мощности, сделанный по аналогии с УМ 068С/084С, т.е. ОУ — дифкаскад — раскачка — повторитель. В данном случае применена 2-тактная раскачка и 1-каскадный выходной повторитель.
Прям таки пахнуло усилителями Denon POA-8000 / 1500 / 3000Z / 3000ZR / 2200 / 4400 / 6600 / 7700 / PMA-790 / … — с DirectDistortionServo (DDS) и RealBias …
И не зря «пахнуло»: во второй части схемы видим ту самую DDS на DA1 и 3-каскадный выходной повторитель, первыми каскадами которого являются VT11 и VT12.
Остальная часть схемы — «Супер-А» Класс — аналог их RealBias.
Драйвера и выходные транзисторы вынесены на отдельную плату. В качестве и драйверов и выходных транзисторов в ранней версии усилителя использовались КТ864/КТ865 в ТО-3 (металле), в поздних используется КТ8101А/КТ8102А в пластике. Выходных транзисторов 5 пар и по 2 драйвера. ИТОГО, 6 пар мощных транзисторов на канал. Но на выходе — только 5 пар.
Выходные транзисторы расположены на вот таких интересных радиаторах:
Половинки радиатора не связаны друг с другом и находятся под напряжением питания схемы. Т.о. транзисторы могут быть закреплены на них без изолирующих прокладок, что упрощает монтаж и улучшает тепловой контакт.
Как работает система DDS я объяснял в этой статье
ИМХО? Хмммм …
С предом понятно. Пред — ИМХО, так себе. Есть и получше и самое смешное, что не сильно дороже.
УМ … УМ как то мало впечатляет по весу (всего 13кг).
Но имеет 5 пар довольно мощных и токовых (16А, 150Вт) выходников, еще и закрепленных на радиаторах без прокладок. Как в УНЧ50-8.
Но сами радиаторы — «курам на смех».
Но их хватает т.к. у нас всё-таки не А-Класс.
И за них можно накинуть усилителю пару-тройку кг, что приближает его к «джентельменскому» весу в 16кг/100Вт (У Корвета — 125, т.е. недовес таки имеется).
Мне ОЧЕНЬ нравится идея DDS. Т.е. усилитель, как минимум, интересный.
===========================================================================
Как бы я ранжировал 200УМ-088С с предшественниками в виде УМ-038, УМ-048v1, УМ-048v2?
Затрудняюсь ответить на данный вопрос. Они все с ОУ. ОУ я не особо жалую. И тому есть 5 причин.
038, 048 — «Зуевики» (типа, КВОДы-405),
088С — DDS типа Denon POA-3000Z/ZR.
Кстати, с DDS есть и гораздо более простой и дешевый усилитель. Напомню: это — 122я Вега
здесь достаточно интересные комментарии от Владимира.
Например:
«Цель разработки – создание усилителя мощности нового поколения, предназначенного для освоения и производства в 13-й пятилетке взамен усилителей мощности “Корвет”УМ038/048С и по своим характеристикам отвечающего современному мировому уровню звукоусилительной техники (ЛУ2.272.319 ПЗ Усилитель мощности Корвет 150УМ088С Пояснительная записка 1987 г.).
Больше всего усилий потребовалось для достижения соответствия требованиям ТЗ по взвешенному по кривой А отношению сигнал/шум. Поскольку в ТЗ было заложено 120 дБ, что на 20 дБ превышало значение этого параметра в предыдущих моделях.
В результате типовое значение этого параметра было получено 123 – 124 дБ, при теоретическом пределе 128 дБ.
Нигде в статье не приведена информация, что в усилителе использован режим работы выходной ступени “super A”. Могут быть и другие названия. Суть этого режима можно обозначить как экономичный режим А. Транзисторы не работающего в данный момент плеча не закрываются. а продолжают работать в активном режиме. Это приводит к существенной линеаризации выходной ступени.
Анализ работы выходной ступени с помощью осциллографа весьма впечатляет!»
Это дает понимание того, зачем полезли в DDS/RealBias: с традиционной схемотехникой достичь 0,001% искажений и -120дБ шума архисложно.
Еще от Владимира (Ратаева? — уж больно он осведомлён — явно или изучал, или «свой человек на кухне»):
Запуск усилителей Корвет200УМ088С и КорветУП078С в серию осуществлялся на заводе “Водтрансприбор” в 1989 -1990 г. Несколько сотен усилителей Корвет200УМ088С было изготовлено в институте”Морфизприбор”.
Завод “Ладога” изготавливал Бриг, Корвет 100У068С и “КорветУП028С”.
Периодические испытания усилителей Корвет200УМ088С и КорветУП078С проводились в лаборатории надежности на заводе “Водтрансприбор” (начальник Малышев В. П.).
Серийное сопровождение осуществлял серийный сектор и только если вопросы возникали серьезные, то привлекали разработчиков с “Морфизприбор” (Ратаев В. В, Чалов Е. И.).
«В первоначальной версии использовались транзисторы КТ864 и КТ865. После того, как Брянский завод полупроводниковых приборов разработал аналоги транзисторов 2SA1302 2SC3281 (с расширенной ОБР) и освоил их выпуск, перешли на отечественную комплиментарную пару КТ8101 и КТ8102.»
«Усилитель должен обеспечивать неискаженное воспроизведение сигналов любой формы.
Для высококачественного звуковоспроизведения необходимо чтобы усилитель звуковой частоты обеспечивал работу на реальную акустическую систему. Сопротивление акустических систем имеет комплексный характер.
Исследования реакций тока на различные виды сигнала для реальных акустических систем приведены в Biomley P. New approach to class B amplifier design: Wireless World. 1971, February. – P.57. March. – P.127.
Зависимость I(U) для музыкального сигнала для реальной АС получена экспериментально в работе Cherry E. M. A new distortion mechanism in class B amplifier: Jornal of the Audio Engineering Society. – 1981. V.29, May. – p.327.
Зависимость I(U) для реального сигнала занимает промежуточное положение между стационарным (гармоническим) и импульсным режимом работы.
Из отечественных усилителей единственным усилителем, который был спроектирован с учетом этих требований являлся усилитель мощности “Корвет 200УМ088С”.»
===========================================================================
Нашёл такой коммент от Lynx от 30 августа 2007года:
«Корвет088 — это отрыжка советского усилителестроения. По звуку он несравненно уступает более раннему 048-му (хотя и тот не фонтан), по надежности… Ну что сказать — он был снят с производства именно по причине огромного количества рекламаций. неудачная конструкция и плохие тепловые режимы.
выходные транзисторы 864\865 — одни из самых неудачных отечественных комплиментаров. Огромный разброс параметров, очень узкая реальная ОБР (реально вдвое…трое уже, чем заявленная в паспортных данных), большая зависимость параметров от тока коллектора.
менять их надо, если хотите получить хоть какой-либо приемлемый результат. Достаточно пары или четверки MJ15003\15004 или (лучше) 15024\15025, 21193\21194 (лучше четверки). Вообще, желательно заменить ВСЕ советские транзисторы на фирменные, только одна эта мера СУЩЕСТВЕННО улучшит качество звучания и параметры усилителя.
ОУ в сигнале заменить просто необходимо. То, что стоит исходно (544 я серия) катастрофически уступает по ВСЕМ параметрам фирменным приборам. Однозначно можно рекомендовать OPA604, OPA132, еще лучше — AD845 или AD843. Но две последние будут подороже.
Конденсаторы фильтров имеет прямой смысл заменить на приборы от Epcos или Hitachi (они не такие дорогие, как RIFA или Aerovox, но тоже очень хорошие по сравнению с советскими).
Диоды выпрямителей можно заменить на ультрафасты или шоттки, но это уже не столь существенно, как перечисленное выше.
…
Учитывать ОУ не придется, да и транзисторы, думаю, тоже. там в схеме все расчитано на столь большой разброс параметров, коррекции выполнены по наихудшему варианту, что замена не приведет к потере устойчивости. А вот если их изменить, убрать лишнее, то это еще один резерв улучшения качества.»
Комментарий странный по энному кол-ву причин. Дмитрий Андронников, вообще, человек весьма грамотный и, как понимаю, «варящийся» в этой теме. Вряд ли он не знал, что:
— КТ864/865 только на ранних версиях усилителя, дальше КТ8101/КТ8102, которые получше.
— по 3 ОУ в канале: одна в усилителе раскачки, одна — в ДДС, одна — РеалБиас.
— какой смысл менять ОУ и транзисторы, если не корректировать коррекцию?
— 048х было две версии, и они весьма разные. С какой версией он сравнивает?
Далее:
«Я не только слышал, но и переделывал их во множестве, лет 12…15 назад (2007 — 12.15 = 1992.95), когда они еще были распространены. Играет плохо, гораздо хуже его предшественника УМ048. это же говорили и его разработчики, жалуясь на то, что пришлось снимать с производства 48-й из-за того, что он не укладывался в требования ГОСТ по массогабаритным показателям.
Единственный более-менее приличный советский усилитель, который выпускался серийно — это «Форум-У001″. он хоть в какой-то небольшой мере мог претендовать на среднее качество звучания.»
===========================================================================

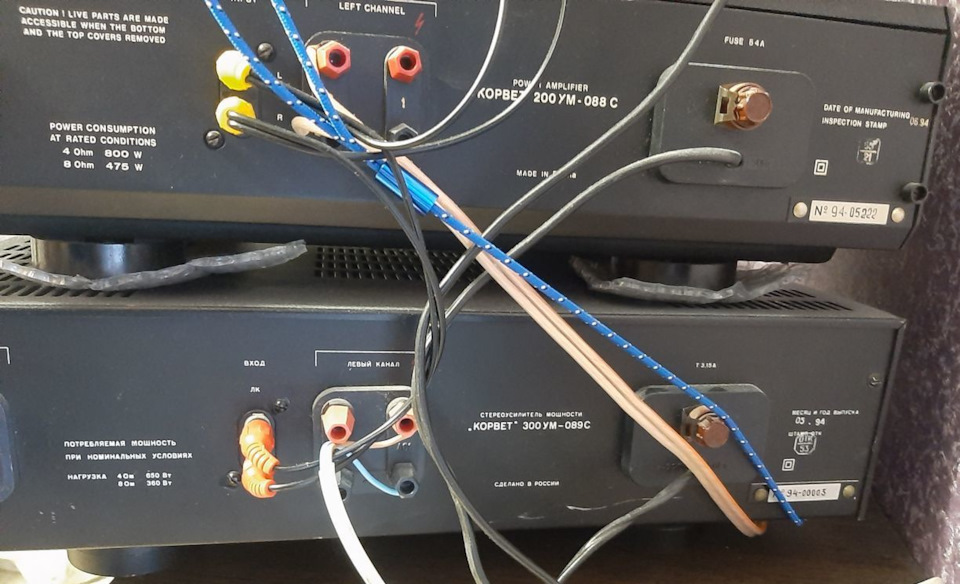

И такой ещё тизерок:
