Для защиты частного дома все чаще используются двери с установленными в них электромагнитными замками. Они привлекают внимание сочетанием надежности и простоты эксплуатации. Потенциальным покупателям рекомендуем сразу узнать, как установить электромагнитный замок правильно и в соответствии с инструкцией. Если вы решили устанавливать устройство с магнитным элементом своими руками, будьте готовы к сложностям. Простого знания схемы установки недостаточно. Чтобы подключать систему защиты правильно, необходимо учесть еще ряд нюансов, о которых и пойдет речь в статье.
Принцип работы электромагнитного замка
Подробный разбор, как подключить электромагнитный замок, будет ниже. А пока немного о принципе его работы. Замок можно разделить на две большие части. Первая – это корпус, в которой располагается электромагнитная катушка. А вот второй сегмент – это ответная часть, где находится магнитный материал. Как только ток подается на катушку, создается соответствующее поле, которое и притягивает к себе планку. Она, как правило, монтируется на раму двери. Но можно устанавливать на опору возле нее.
Управление следующее: человек нажимает на клавишу размыкателя с внутренней стороны, и створка открывается. Что касается внешней, то здесь могут быть разные варианты. Например, считывание магнитным ключом или картой, либо набор комбинации цифр на панели. Для получения доступа необходимо ввести верную последовательность.
Где устанавливают магнитные замки?
Подключение магнитного замка осуществляется на различных конструкциях. Рассмотрим подробнее три варианта.

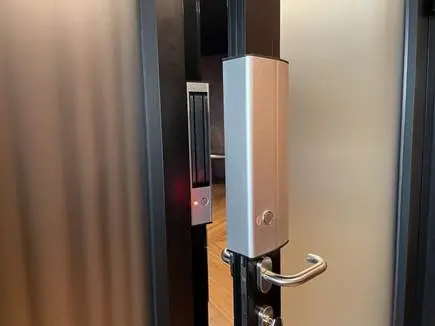

Входные двери
Можно подключить систему защиты в частном доме, квартире, офисном помещении. Установка обычно выполняется профессионалами. Но нужно понимать, что не все полотна могут оснащаться электромагнитом.

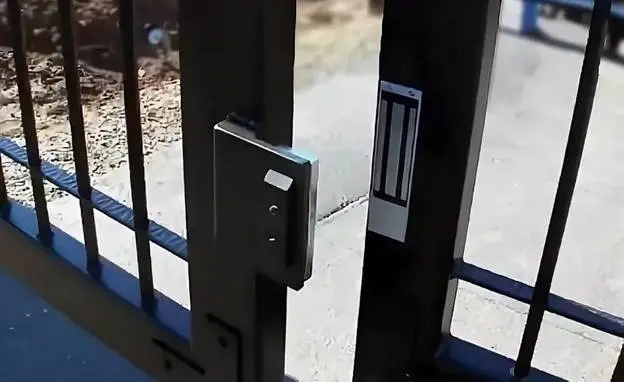

Ворота или калитка частного дома
Установка системы на воротах или калитке – хорошее решение для частного домовладения. Схема подключения электромагнитного замка при этом является такой же. Однако для калитки и ворот лучше подобрать более мощную модель, чья сила притягивания составляет до 80-100 кг.
Служебные помещения
При монтаже дверного замка учитывайте интенсивность использования. Поэтому лучший выбор — установка модели с антивандальным покрытием. Электромагнитные устройства для защиты от посягательства злоумышленников могут устанавливаться, например, в оборудованных залах для совещаний, в лабораториях при больницах, в кабинетах военного атташе и так далее.
Что входит в комплект электромагнитного замка?
Как установить магнитный замок на дверь, зависит от того, какая модель приобретена. Профи знают тонкости подключения разных видов продукции. В подавляющем большинстве случаев комплект магнитного устройства для установки на входную металлическую дверь, калитку и другую конструкцию состоит из следующих элементов:
- корпус с катушкой и ответная часть;
- считывающее устройство;
- кнопка отпирания для открытия изнутри (ключ либо карта, если нужно открыть створку снаружи);
- контроллер и блок питания.

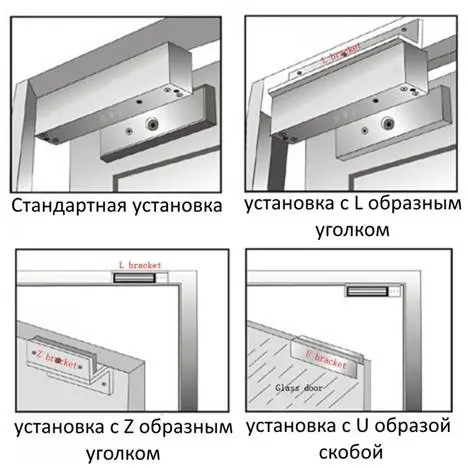

Виды электромагнитных замков и особенности установки
На то, как установить электромагнитный замок на дверь своими руками, зависит разновидность устройства. Прежде чем подключать его, ознакомьтесь с тремя основными моделями.

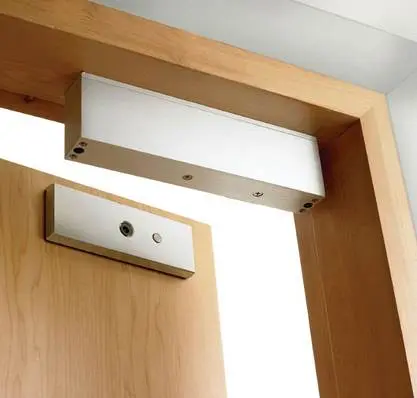

Накладные электромагнитные замки
Накладная электромагнитная модель обладает рядом плюсов:
- легкость интеграции в состав СКУД систем;
- открытие осуществляется нажатием одной кнопки;
- длительный ресурс, надежность;
- несложный монтаж при креплении на различные виды дверных конструкций.
Главное – придерживаться алгоритма, как подключить электромагнитный замок на дверь своими руками. Перед началом работы обязательно уделите время выбору места установки устройства.
Сдвиговые электромагнитные замки
Перед тем, как устанавливать данную модель, необходимо убедиться, что профиль дверной коробки подходит для врезания. То есть свойства конструкции не нарушатся, если подключить современную защитную систему. А еще перед подключением нужно спланировать схему подвода проводов. Можно посмотреть видео, где подробно рассмотрен каждый шаг подключения, чтобы не ошибиться.

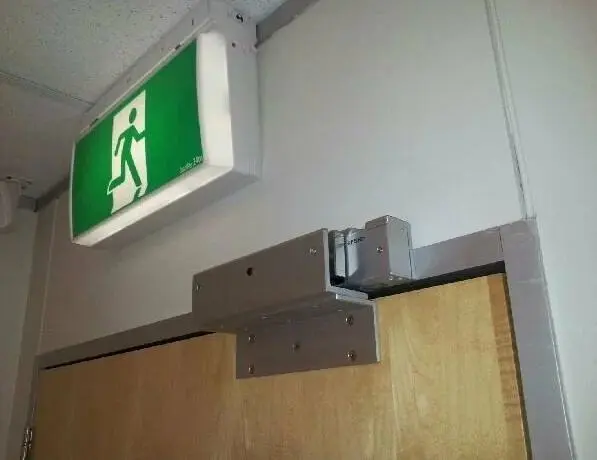

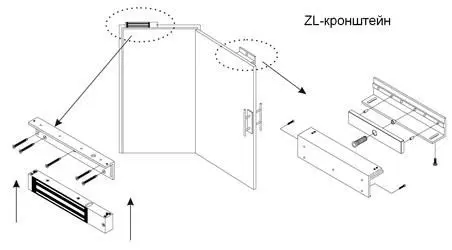

Замки с Z-образным креплением
Этот тип крепления используется на дверях, которые открываются внутрь помещения. Схема монтажа магнитного замка с Z-образным фиксатором такая же, как и в случае с накладной моделью.
Установка электромагнитного замка на дверь своими руками
Теперь подробнее о схеме подключения, как подключить магнитный замок на дверь самостоятельно.
Установка электромагнитного замка на металлическую дверь
Обычно устройство располагается во внешнем углу. Для металлической конструкции выбирают накладную или же врезную методику. Если у вас маятниковые или раздвижные модели, то используйте сдвиговые магнитные устройства, у которых сразу два замковых механизма. А если нужно установить замок на железную калитку, тогда обращайте внимание на модели, чей показатель герметичности равен IP65.
Установка электромагнитного замка на деревянную дверь
Установка электромагнитного замка на входную дверь своими руками может иметь другой алгоритм, если полотно деревянное. Если створка открывается внутрь, рекомендуем применять специальный адаптер Z-образного типа. Если рамы узкие, тогда используйте стандартный угловой кронштейн в виде буквы L.

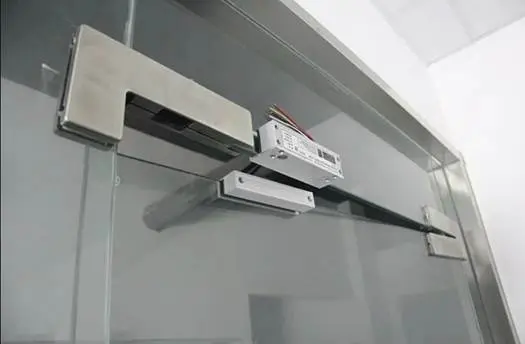

Установка электромагнитного замка на стеклянную дверь
Установка магнитного замка на дверь своими руками может осложниться, если полотно изготовлено из стекла. Однако многие проблемы преодолеваются за счет применения U-образной монтажной скобы. Это позволит избежать деформации стеклянной поверхности. А в остальном алгоритм такой же.

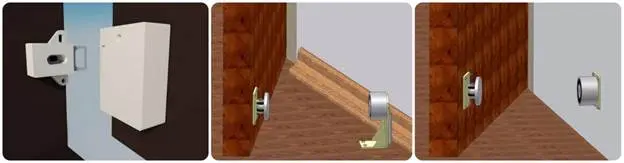

Электромагнитный замок для шкафа
Если шкаф предназначен для документации, различных экспонатов, то лучше монтировать замок, чье усилие не превышает 50 килограмм. Устройство компактное, несложно монтируется. А вот для шкафов, представляющих собой ячейки хранения ценностей или торговые витрины, лучше использовать защитные устройства со специальными замками-защелками. В остальном установка электромагнита на дверь шкафа выполняется той же технологии, что и на входные дверные полотна.

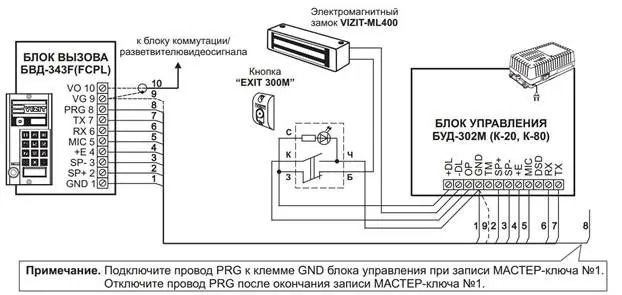

Как подключить электромагнитный замок?
Соблюдайте пошаговую инструкцию при установке электромагнитного замка на металлическую дверь своими руками либо на другую конструкцию, чтобы безопасно и правильно монтировать защитное устройство. Что касается схемы подключения, то она проста. Провода, идущие от источника питания 12-24 В DC, должны коммутироваться через реле контроллера СКУД. Также нужно точно знать предельный показатель нагрузки, которую способно выдержать реле.
Современные модели имеют LED-экран, который показывает разные параметры, в частности, есть ли питание, положение магнита и так далее. Якорная часть устройства может монтироваться скрытно (то есть внутри полотна). Важный момент при подключении: необходимо учитывать показатель зазора между магнитом и ответным сегментом. Это значение указывается в техническом паспорте.
Ответы на вопросы
Сколько стоит установить электромагнитный замок?
2-4 тысячи рублей в зависимости от сложности работы.
Как подключить домофон к электромагнитному замку?
Нужен дополнительный кабель, тянущийся от вызывной панели, а также еще один блок питания.
Какой блок питания нужен для магнитного замка?
Желательно, чтобы был бесперебойный блок.
Можно ли заменить обычный замок на магнитный?
Да, но только если позволяет конструкция двери. Плюс нужно обратиться к профи.
Почему не держит электромагнитный замок?
Допущены ошибки в монтаже, есть физическое повреждение устройства или «начинки». Также часто причиной является несоответствие расстояния между корпусом и ответной частью норме.
Каковы недостатки электромагнитных замков?
Сложная установка, высокая цена, необходимость в правильной эксплуатации.
Что лучше магнитный замок или обычный?
Магнитная модель надежнее.
В чем разница между электрозащелкой и магнитным замком?
Магнитный замок имеет больше подвижных элементов, он сложнее в установке и стоит дороже. Но электромагнитные модели очень надежны, выглядят стильно, могут открываться простым движением ключа или карты.
Как питаются электромеханические замки?
Через блок питания или батарейки.
Как работает магнитный замок на межкомнатных дверях?
Принцип действия такой же. Можно открывать ключом, картой или набором комбинации цифр.
Надежны ли электромагнитные замки?
Да, это одно из ключевых преимуществ.
Работают ли магнитные замки без электричества?
Да, есть полностью автономные модели.
Зачем диод в электромагнитном замке?
Он нужен для уменьшения влияния самоиндукции в схему устройства.
Чем смазать магнитный замок?
Машинное масло, силикон либо WD40.
Содержание статьи
- Введение
- Как работает электромагнитный замок
- Комплект для установки
- Как выполнить монтаж
Для защиты частной собственности применяются все более эффективные способы контроля и ограничения доступа. Одним из таких решений являются электромагнитные замки, запирание которых происходит под воздействием электромагнитной силы. Они обеспечивают высокую надежность и удобство при эксплуатации. Рассмотрим подробней преимущества таких устройств и как правильно должно проводится установка электромагнитного замка на дверь или калитку на загородном участке или любом другом объекте.
Как работает электромагнитный замок
Замок состоит из корпуса, в котором расположена электромагнитная катушка и ответной части, состоящей из магнитного материала. При подаче электрического тока на катушку, возбуждается магнитное поле, притягивающее к себе ответную планку, монтируемую на дверную раму или опору около двери. В результате производится надежное запирание. При этом, замки различаются по силе притягивания, что позволяет подобрать подходящее решение для дверей любого типа, вплоть до стальных конструкций массой более 100 кг.
Открывание осуществляется с внутренней стороны при помощи нажатия на клавишу размыкателя, которая может быть установлена в любом удобном месте. С наружной стороны монтируется прибор считывания данных для открывания магнитным ключом или магнитной картой. Также может использоваться кодовое наборное устройство.
Комплект для установки
Как правило, при поставке замок комплектуется всеми необходимыми деталями для монтажа и последующей эксплуатации. Однако, комплект поставки может отличаться в зависимости от выбранной модели, ее технических характеристик и стоимости. В него могут входить следующие детали:
- Замок – само устройство, а также приспособления для крепления и фиксации корпуса;
- Считыватель – устройство для считывания магнитных карт или ключей;
- Кнопка отпирания – необходима для монтажа внутри помещения;
- Устройства отпирания – магнитные ключи или карты;
- Контроллер – обеспечивает обработку команд срабатывания;
- Блок питания – необходим для преобразования питания от сети.
Также потребуется приобрести кабель для прокладки электрической сети и соединения всех компонентов.
Как выполнить монтаж
Установка электромагнитного замка на калитку или дверь, представляет собой довольно простой процесс, для выполнения которого необходимо осуществить следующие действия:
- Определить оптимальное место размещения замка на двери, так, чтобы он не мешал открывать ее рукоятками и при этом был в удобном доступе;
- Проводится разметка монтажных отверстий, для чего монтажные планки или корпус прикладываются к двери, размечаются отверстия для их установки;
- Как правило, монтаж осуществляется на саморезы для металлической двери потребуется предварительное засверливание сверлом меньшего диаметра чем саморез. По готовности отверстий устанавливается и сам замок, после чего крепеж прикручивается на место;
- Те же мероприятия выполняются и с ответной планкой, которая должна располагаться строго напротив замка, чтобы обеспечить необходимую силу притягивания и фиксации;
- По той же схеме, с наружной части объекта монтируется считывать. При желании его можно установить на стене или столбе рядом;
- С внутренней части устанавливается кнопка открывания;
- Установите контроллер и выполните подключение и сборку компонентов между собой. Сборка цепи должна осуществляться в соответствии с приложенной инструкцией. Необходимо избегать случайного пережатия или трения проводов.
После сборки осуществляется проверка функционала устройства. Если Вы не можете провести монтаж самостоятельно по тем или иным причинам, лучше сразу обратиться к специалистам. Сотрудники нашей компании устанавливают электромагнитные замки, выполняют комплексное проектирование и монтаж СКУД на жилых и прочих объектах. Свяжитесь с нами, чтобы получить больше информации и оформить заказ.
Популярность электромагнитных замков растет с каждым годом, что обусловлено высокой надежностью, износостойкостью, долговечностью и удобством использования этих устройств. Благодаря простоте конструкции и отсутствию механических элементов в таком замке практически нечему ломаться.
Магнитные замки востребованы преимущественно на объектах, где присутствует система контроля доступа, и в подъездах многоквартирных домов. Но все чаще их устанавливают на входные двери и калитки частных коттеджей. При этом многие владельцы стараются сэкономить на услугах специалистов и выполняют монтаж самостоятельно. Стоит отметить, что сделать это не так трудно, как может показаться на первый взгляд. Однако перед тем, как приступить к установке магнитного замка, желательно ознакомиться с принципами его работы.
Как работает электромагнитный замок
Понимание особенностей работы магнитного замка позволяет исключить элементарные ошибки в процессе монтажа и тем самым продлить срок службы запорного устройства. Конструктивно последний состоит из:
-
магнита высокой мощности, который работает при наличии постоянного тока;
-
якоря, который имеет вид магнитопроницаемой металлической пластины;
-
адаптера питания, который обеспечивает постоянный ток и напряжение 12 В.
В момент подачи напряжения на катушку электромагнита возникает мощное магнитное поле, благодаря которому якорь притягивается и надежно удерживается. Размыкание замка происходит при сбрасывании напряжения с магнита.
Открывание магнитного замка осуществляется с помощью контактных, бесконтактных, цифровых, биометрических или других средств идентификации. Наиболее популярны карты доступа, ключи «таблетки», кодонаборные панели, биометрические сканеры. Изнутри дверь с электронным замком открывается путем нажатия механической кнопки.
Электромагнитное запирающее устройство эффективно только при непрерывной подаче напряжения, поэтому замок должен быть постоянно подключен к электросети. Запасная альтернатива последней и одновременно обеспечение работы замка при отсутствии тока – резервное питание с аккумуляторами необходимой емкости.
Порядок монтажа электромагнитного замка своими руками
Производители современных электромагнитных замков прилагают к устройствам достаточно подробные инструкции по установке. Благодаря этому каждый, кто хоть немного разбирается в электротехнике, может выполнить монтаж такого замка самостоятельно. Данная процедура предполагает следующие действия:
-
Определение мест крепления элементов электромагнитного замка на двери и лутке. Рекомендуется, чтобы они располагались как можно дальше от навесов.
-
Нанесение разметки с помощью специального трафарета. Если такового нет в комплекте с замком, размечать поверхность придется путем прикладывания магнита и якоря к местам их расположения.
-
Сверление отверстий и крепление замка.
-
Прокладка соединительного кабеля и провода питания. По правилам безопасности, они должны быть спрятаны в стене или пластиковом коробе.
-
Подключение замка и проверка его работы.
Если замок устанавливается на входную дверь или уличную калитку, рекомендуется защитить его детали от негативных погодных факторов. Это позволит предотвратить преждевременное окисление контактов и коррозию металлических элементов устройства. Также продлить срок службы электромагнитного замка позволяет дверной доводчик. После успешного монтажа не стоит забывать о необходимости регулярного обслуживания запирающего устройства, что обеспечит его длительную и беспроблемную работу.
Дворовая калитка с электромеханическим замком в основном используется в частных домах.Её преимущество в том, что не надо выходить на улицу открывать калитку. Калитку можно открыть дистанционно.Сам по себе электромеханический замок не представляет ценности, если нет системы видео наблюдения и аудио связи.Вот тогда его преимущества налицо.
Вам позвонили, вы включаете монитор и смотрите кто пришёл.Тут уже несколько вариантов на ваш выбор:
а)Мысленно или вслух посылаете пришедшего(-их) на три буквы.Не стройте из себе хлебосольных хозяев, что рады всем, таких кого пошлёте наберётся большинство.
б)Кто-то из пришедших хочет что-то узнать, например друг сына, хочет узнать дома или нет ваш сын.Если дома открываете замок, или если нет его дома говорите, что его нет и не открываете калитку.
в)Ну и естественно гости которым вы рады.
Как изготовить калитку не буду объяснять.Она простейшая, каркас из профильных труб 40х40 мм и 20х20 мм профильные трубы внутри каркаса ворот для крепления профнастила.
Единственно, что нужно обязательно знать, это как приварить точёные петли.Там есть хитрости и тонкости.
Вся проводка на улице проложена под землёй в старых водопроводных трубах.Остальная часть в гофре залита бетоном в фундамент забора и внутри кирпичных столбов забора.
Может кому пригодится мой опыт, если надумает изготовить дворовую калитку с электромеханическим замком.Хочу описать проблемы, которые возникли у меня.
Во-первых хотелось спрятать проводку идущую к электромеханическому замку.
Тут просто, сверлим два отверстия на 7-8 мм, одно сверху профильной трубы, одно снизу профильной трубы в районе замка и протаскиваем провод к замку.
Протаскивал проводку через отверстия вязальной проволокой, её заложил ещё при сварке калитки.
Вторая проблема это как закрепить ответную планку, замок накладной.Сам замок саморезами закрепил на калитке, а вот ответную планку куда входит язычок наложить невозможно, калитка находится по середине двух кирпичных столбов.
Размечаем по размеру замка, где будет находиться ответная планка и прорезаем болгаркой с диском 125 мм по камню углубление для ответной планки.Зачищаем и подгоняем углубление зубилом.Обмазываем ответную планку песчанно-цементной смесью и вставляем в углубление.Сбоку сверлим отверстия под дюбеля и крепим ответную планку.
Возникла третья проблема, об которой не думал.Язычок и колёсико двигаясь по кирпичному столбу стали западать в швы.Пришлось делать дополнительную металлическую пластину по которой они движутся до ответной планки.Толщина пластины должна быть равна толщине ответной планки и шурупы заделывать заподлицо.Длина пластины в моём случае 160 мм.
Четвёртая проблема, может и смешная, это отверстие под запорный механизм.Блин, оно для меня стало золотым.Диаметр отверстия должен быть 28 мм, таких свёрл у меня не было, пришлось покупать ступенчатое сверло до 32мм за 650 руб.
Может возникнуть и такая проблема, вы нажимаете кнопку открытия электромеханического замка на аудиодомофоне, а он не открывается.У нас это случилось потому, что был слабый блок питания.Нам удалось решить эту проблему установив дополнительное реле.Блок питания поменяли на более мощный, а реле так и осталось.Блок питания должен быть не менее 60-75 W.Пусть лучше с запасом чем впритык.Питает он электрозамок, видеокамеру, монитор, считыватель, контроллер z-5r.
Кнопка открытия электромеханического замка находится на аудиодомофоне.Обозначен символом «ключ».
Аудидомофон и вызывная панель питаются своим блоком питания, который находится внутри аудиодомофона.Проводка между аудиодомофоном и вызывной панелью двух проводная.Кнопка вызова подающая сигнал и разговор идут по одному и тому же проводу.
Видеокамеру и монитор покупали отдельно на Алиэкспресс.Монитор от камеры заднего вида автомобиля.Конечно колхозно, зато надёжно и дёшево по сравнению с покупкой видеодомофона.
Видеокамера, монитор, отработали уже три года без нареканий, как и замок.До этого замок стоял на другой калитке, в очень неблагоприятных условиях под стёком с крыши.Всё время его поливало водой с крыши, замораживало, засыпало снегом.Стоял без всяких дополнительных укрытий и выглядит и снаружи и внутри как новенький.Не сочтите за рекламу.Характеристики и модель замка.
Вся проводка от замка, кнопки открытия замка находятся в распредкоробке и подключены к контроллеру z-5r, туда же подключен и считыватель электронных ключей.Можете его не делать, замок отрывается обычными ключами, а может и обычными, и электронными.
Как подключить проводку к контроллеру, всё расписано в инструкции контроллера.
Установка электромагнитного замка на металлическую дверь. Электромагнитный замок входит в состав СКУД. На примере будем использовать электромагнитный замок Tantos. Для монтажа нам потребуется ручной инструмент (отвертка, карандаш, нож, шуруповерт или дрель и сверла 3мм и 10мм). Штатные саморезы не подходят для крепления, поэтому будем устанавливать на сверло оконечные саморезы.
Установка электромагнитного замка на металлическую дверь
Комплект электромагнитного замка
В комплекте электромагнитного замка есть : замок с планкой крепления, якорь с винтом и втулкой, саморезы, шестигранник и две резиновые шайбы. Прежде чем заниматься установкой замка на дверь проверьте, что винт нужной длинны. Если дверь толщиной более 5 см, то скорее всего придется покупать винт чуть длиннее. Иначе просто штатного не хватит.
Так как штатное крепление в виде планки нам не подходи, то докупаем уголок. Уголок строго для этого же замка, иначе крепление не подойдет в пазы. Поэтому прежде всего откручиваем планку от замка, с помощью шестигранника и вместо нее прикручиваем наш уголок.
После сборки замка приступаем с сборки якоря. Якорь лучше собрать и посмотреть, хватает ли длинны винта при установки на дверь. В комплекте для якоря есть еще две металлические штуки. Они вбиваются в специальные отверстия на якоре. Служат они для того чтобы якорь не крутился.
Установка электромагнитного замка
Уголок (с закрепленным замком) устанавливаем на неподвижную часть двери, а якорь соответственно на подвижную (дверь). Монтаж можно начинать как с установки якоря, так и и с установки замка. Мы будем устанавливать сперва замок, а уже потом якорь. Прикладываем уголок к конструкции двери. Вымеряем таким образом, чтобы замок был установлен максимально высоко, но при этом якорь не цеплялся за косяк двери. И с помощью сверло оконечных саморезов крепим замок.
Установка якоря на металлическую дверь
Якорь- ответная часть замка. При подачи питания 12в на замок (магнит) якорь прилипает к замку, тем самым держит дверь. Теперь нужно приложить якорь к замку (как он должен быть установлен) и подать питание на замок. Конечно для этого требуется помощник. После чего закрыть плотно дверь (желательно провернуть механический ключ) и попробовать, что электромагнитный замок не будет препятствовать механическому закрыванию. Если нет возможности подать питание на замок, тогда семь раз отмерь. Так же прикладываем якорь к замку и чертим карандашом линии по периметру якоря. Открываем створку двери, еще раз прикладываем якорь на расчерченную схему и отмечаем центр для крепления винта.
Сперва лучше просверлить тонким сверлом дверь насквозь. После чего еще раз проходим по этому же отверстию нужным сверлом. Как правило это 8мм или 10 мм. С внутренней стороны можно и большим диаметром пройтись, т.к. эта часть не видна. Она будет закрываться якорем, а вот с внешней стороны, нужно четко придерживаться нужного диаметра.
Подключение электромагнитного замка
Подключение электромагнитного замка к контроллеру Z5R или GATE 8000. Если требуется проверить замок, то необходимо на него подать питание. У замка две жилы. Как правило это красный (плюс) и черный (минус). Подключаем к блоку питания 12 вольт. У БП так же есть две жилы плюс и минус. Или клеммы с обозначениями полярности. При подачи питания на замок якорь прилипнет к магниту до момента пока питание не будет выключено.
