И так приобрели электро стеклоподъемники от 21213 коротыша, в комплекте 2шт., кнопки и проводка.

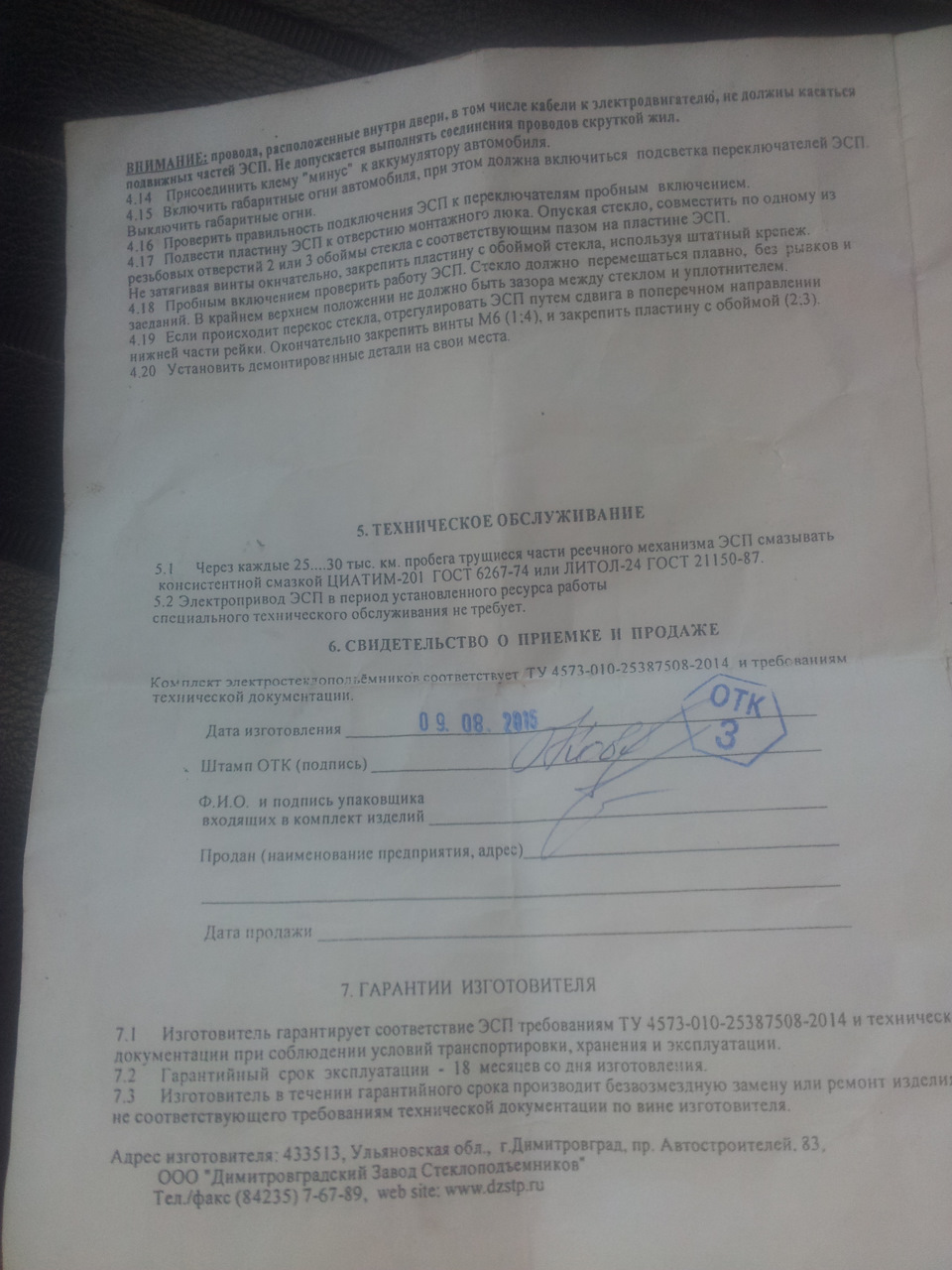

Изучаем инструкцию:
Запчасти на фото: 6104031, 923709
но не забываем что это от 213 и есть отличие от 2121.
долго принималось решение куда воткнуть кнопки, сначала думал как в иномарках в дверные ручки но увы ручки не ахти в 2121;
в двери по пробывали не удобно, решили на центральную консоль
не в катило так как еще доп. кнопки просто размещать не куда
и тут вопрос: как все разместить?

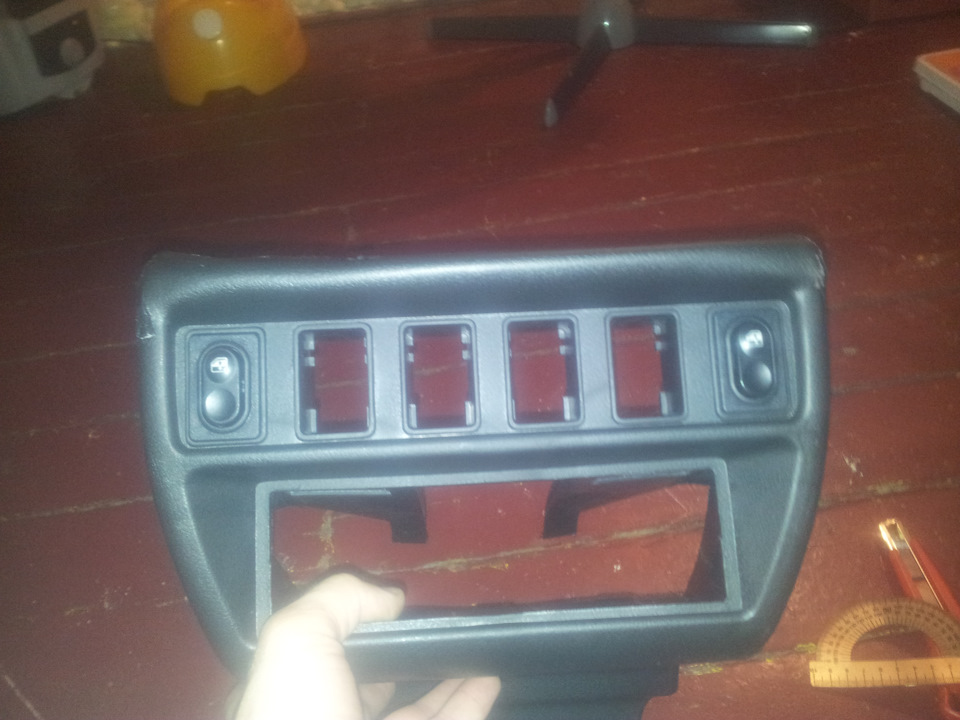

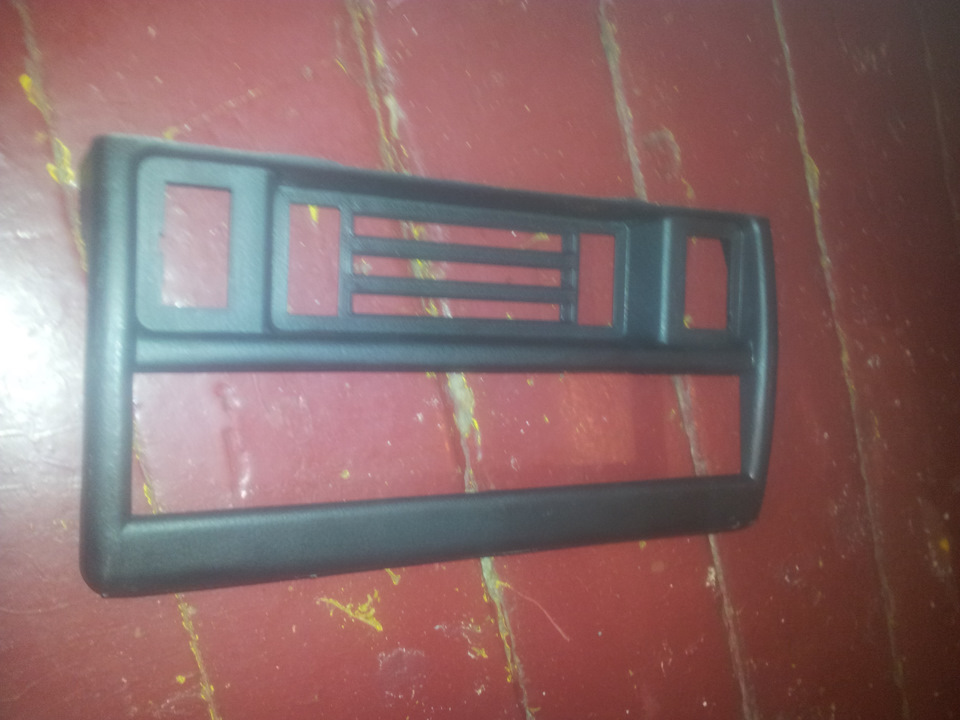

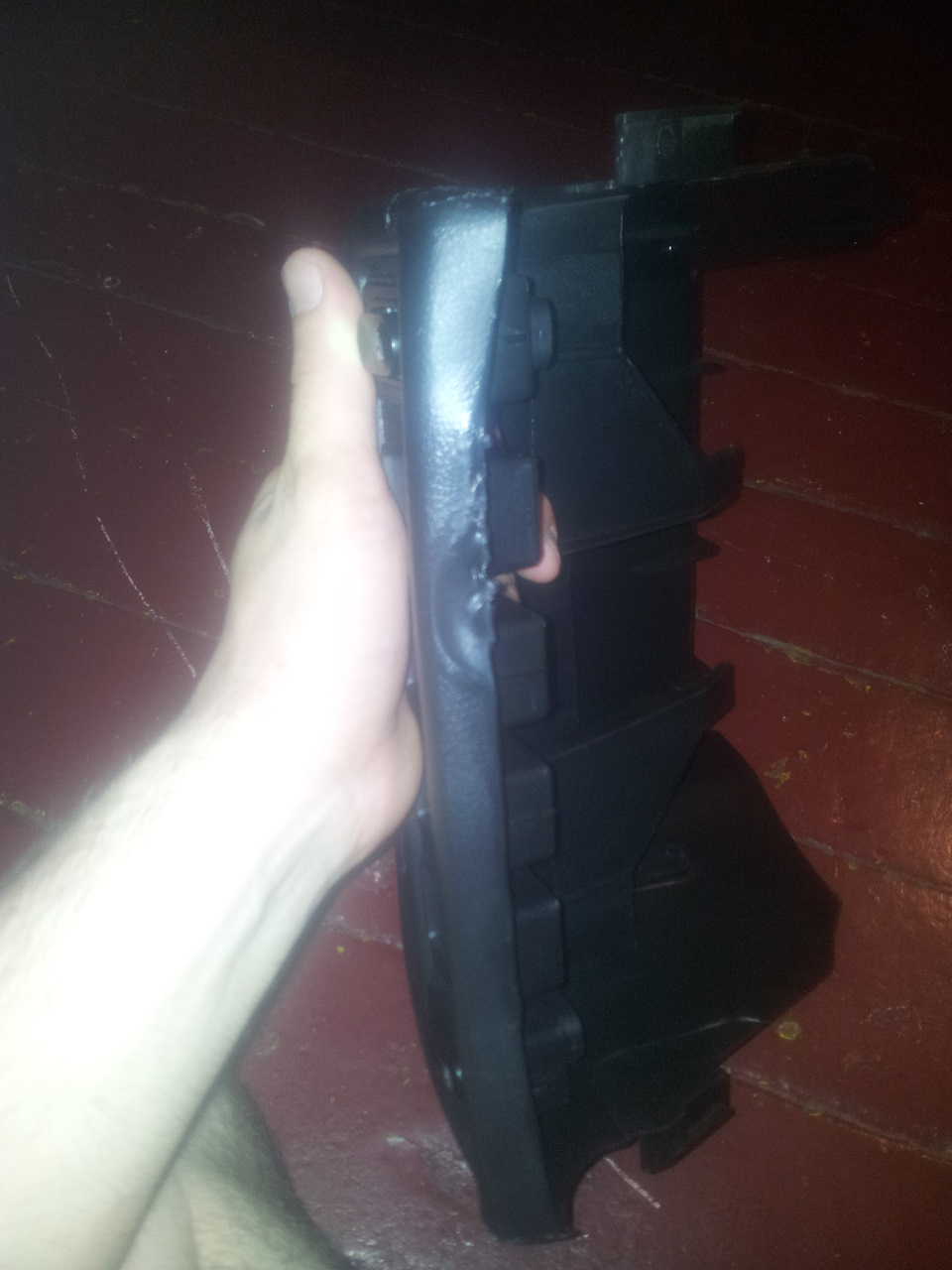

решение пало на консоль 21213, но она не встанет с панелью 2121, обрезаем, подрезаем, паяим…

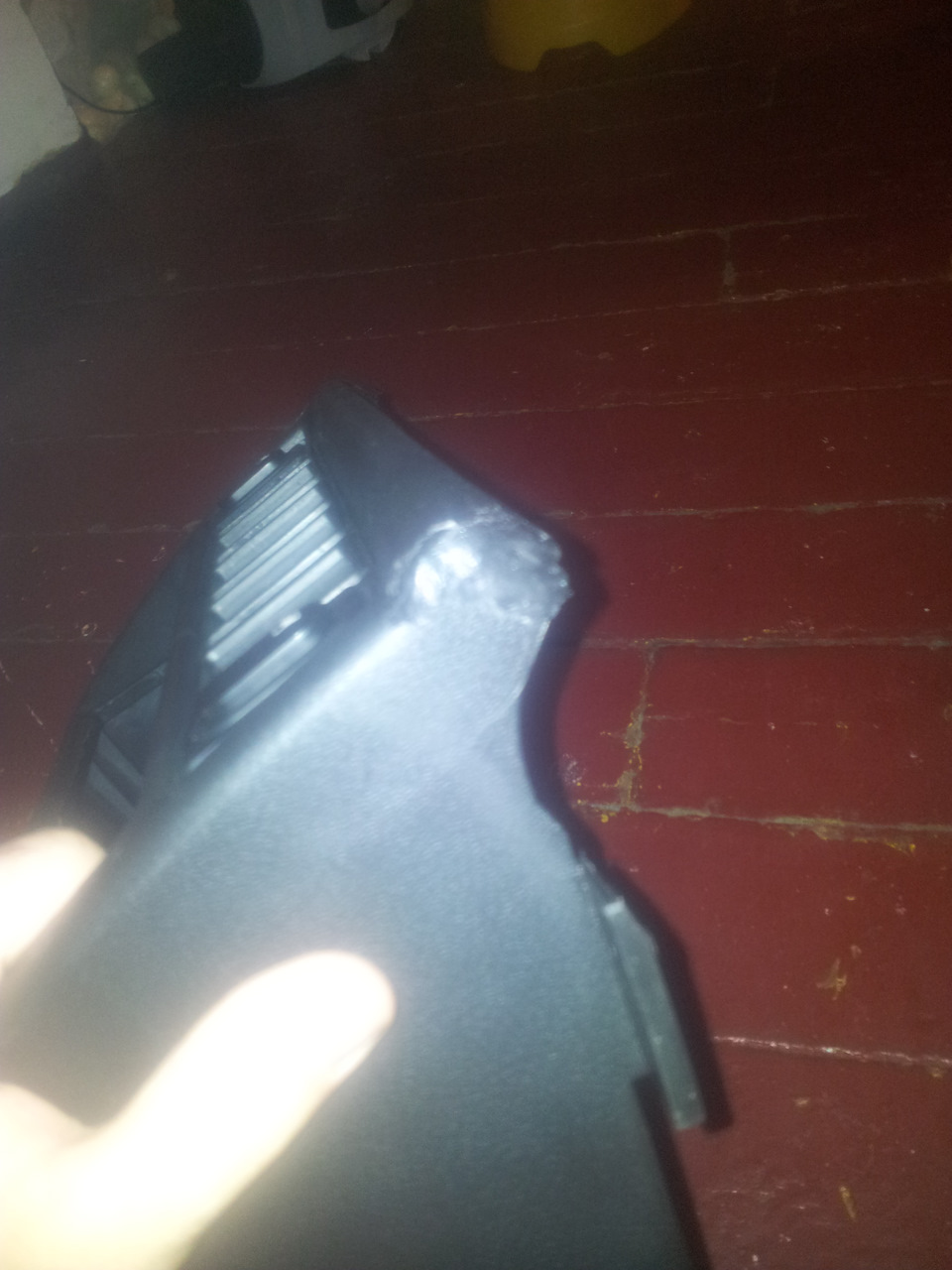

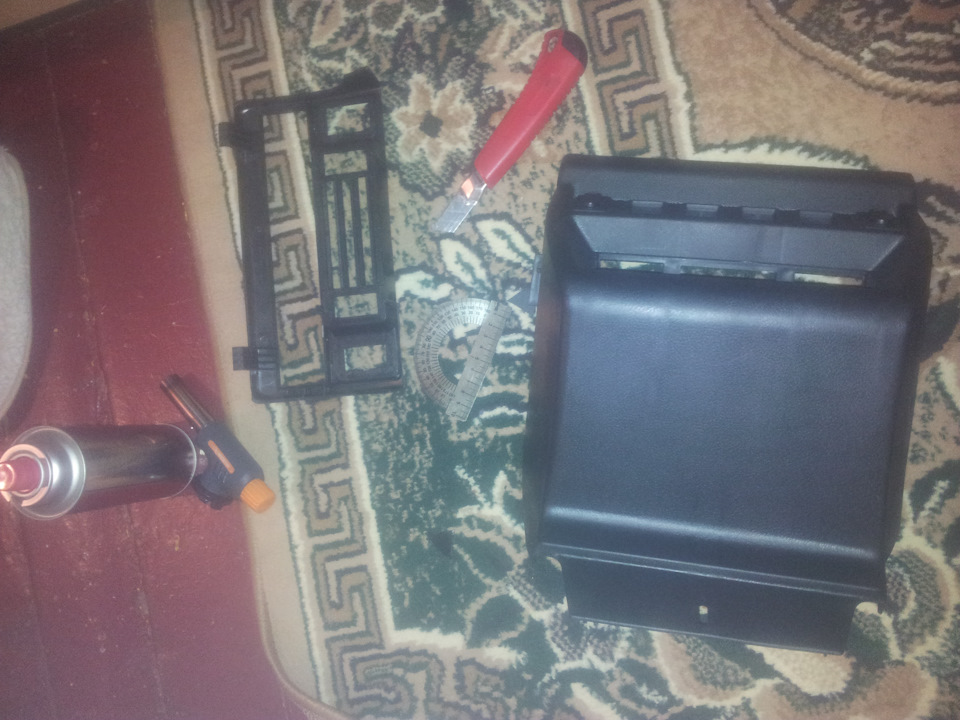

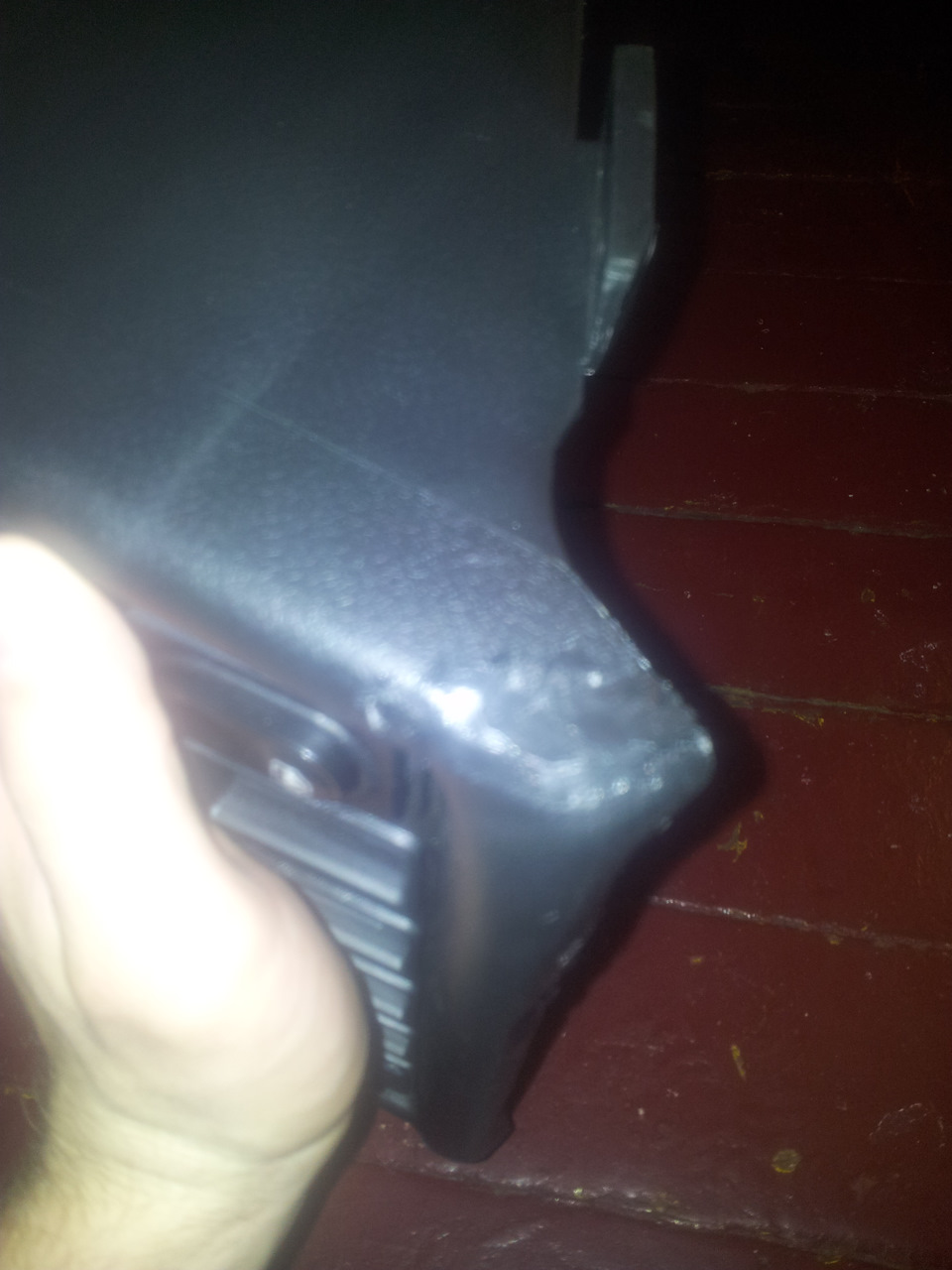

отпиливаем верхнюю часть, так как получается заострение, подрезаем углы и спаеваем

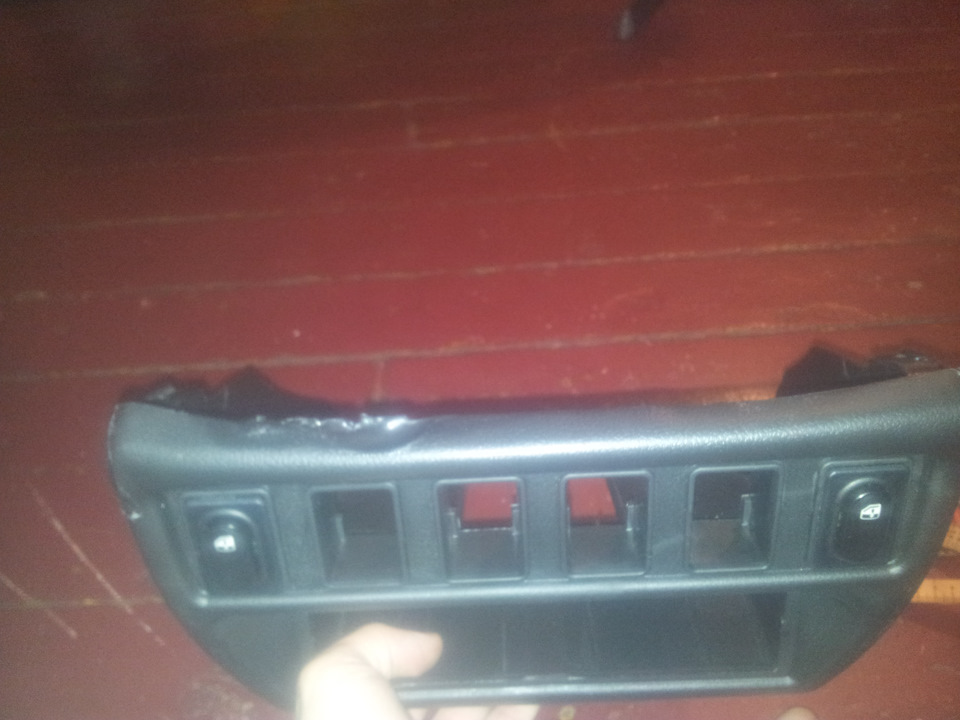

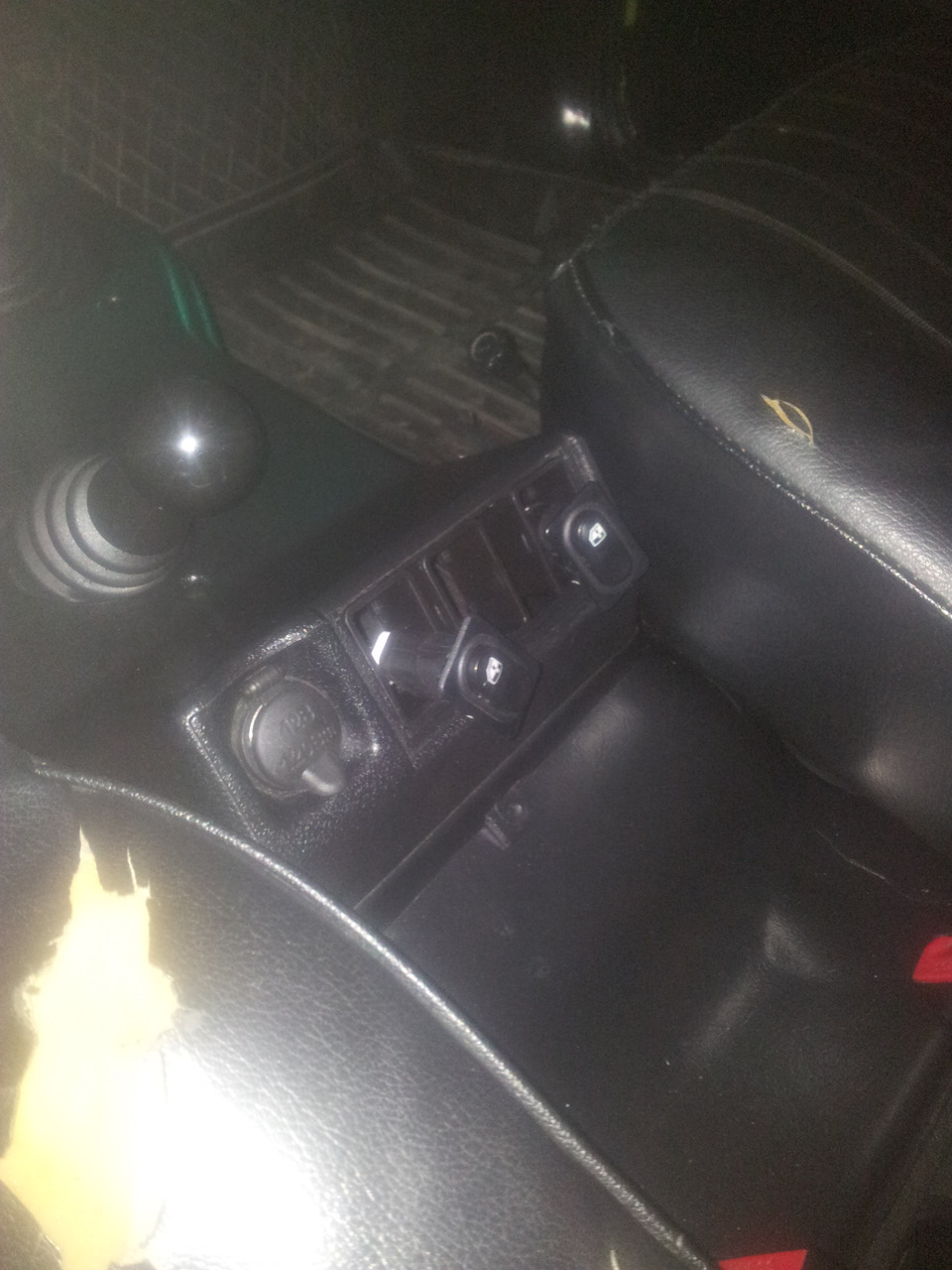

в целом все не плохо размещаем кнопки почти как надо
но закрепить это волшебное дело сложно и еще много чего дорабатывать, идем в направлении 21214 в накладку пола
, вместо где пепельница

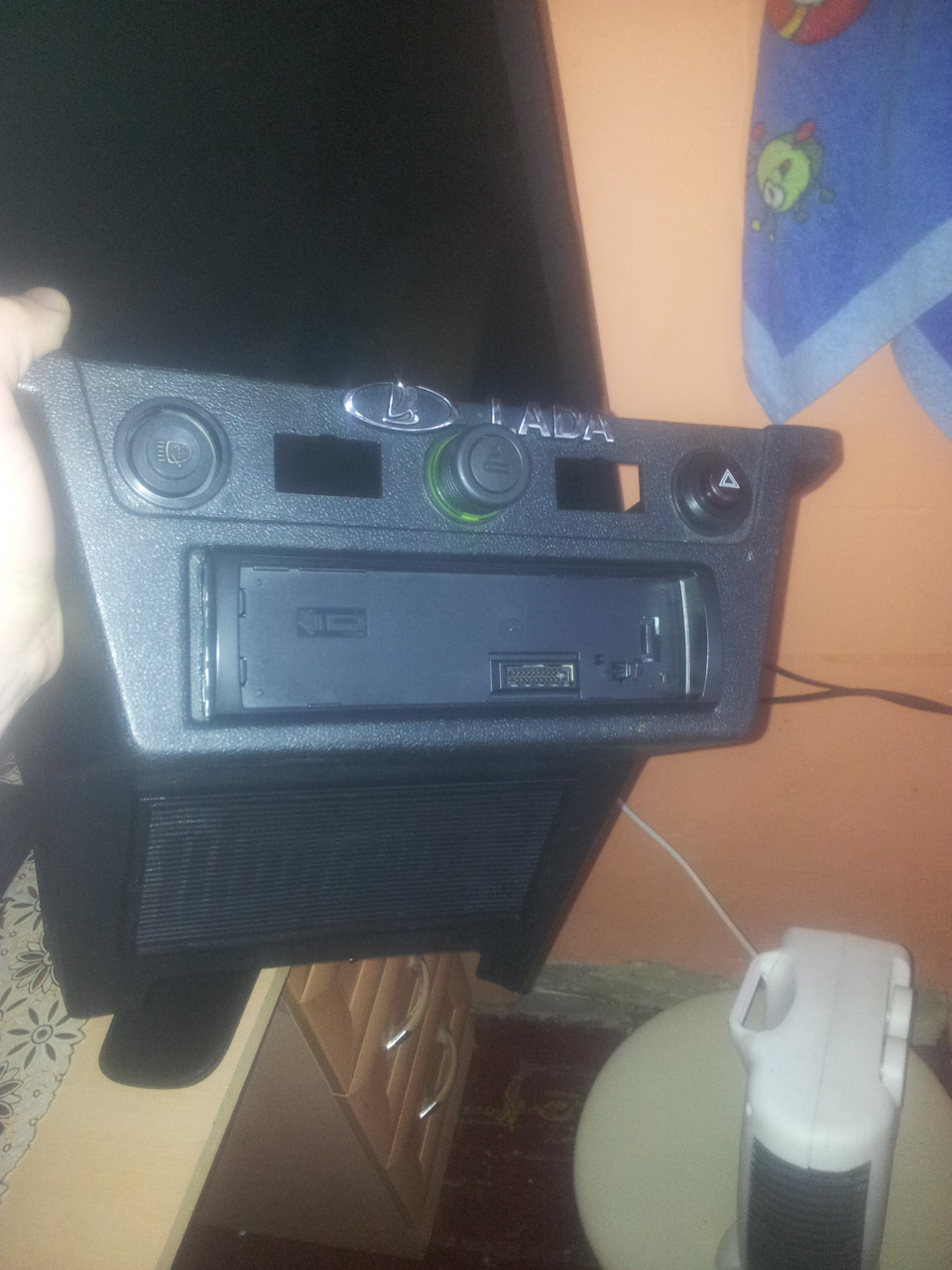

почему там, да потому что планировался напольник с подстаканниками от АПС.Что касается установки механизмов в двери:

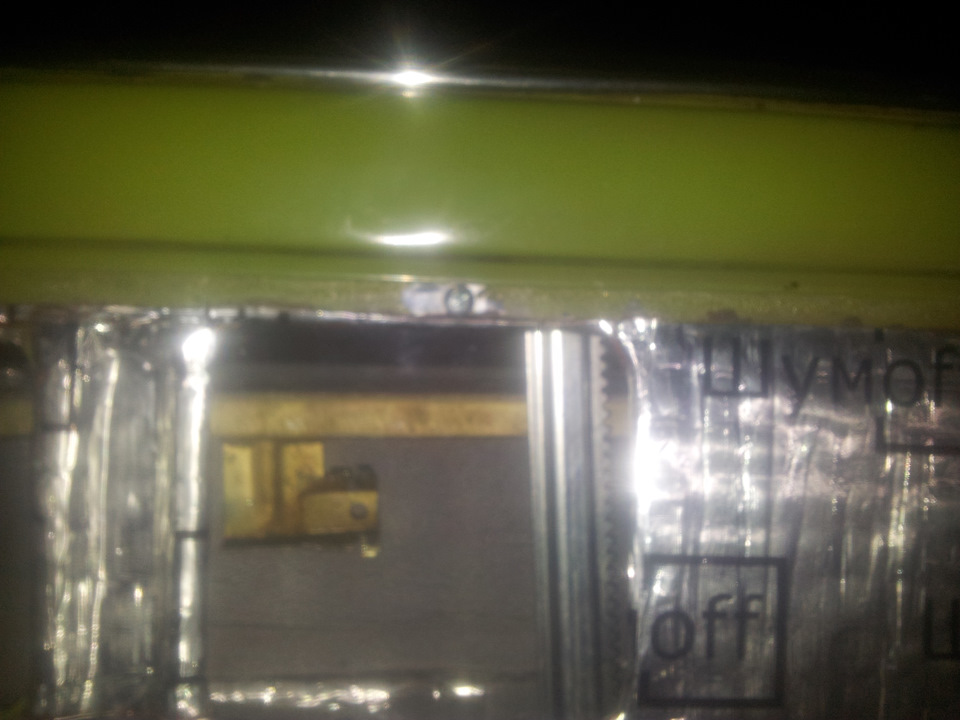

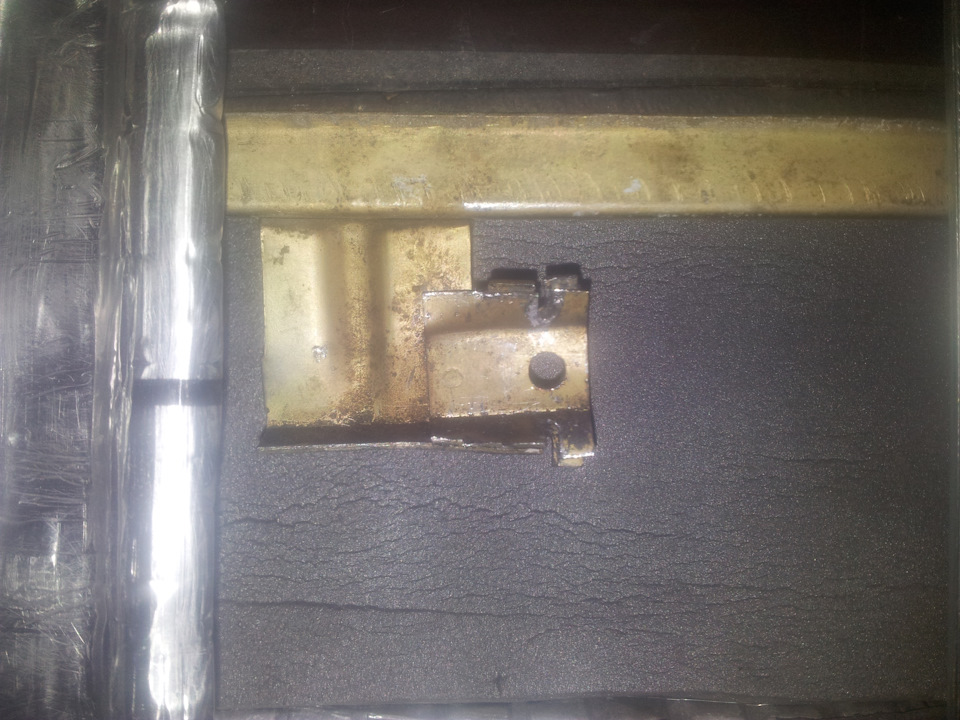

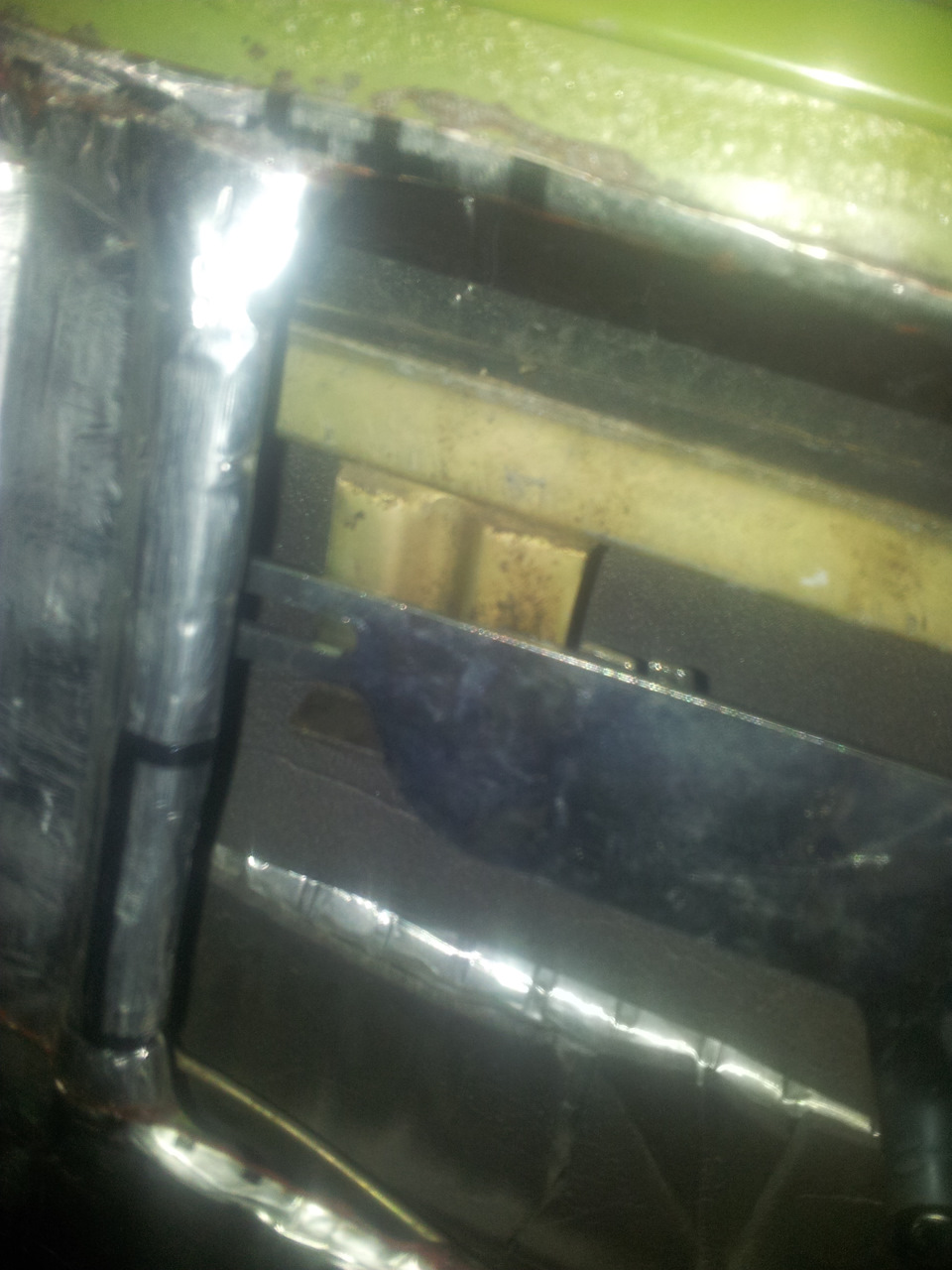

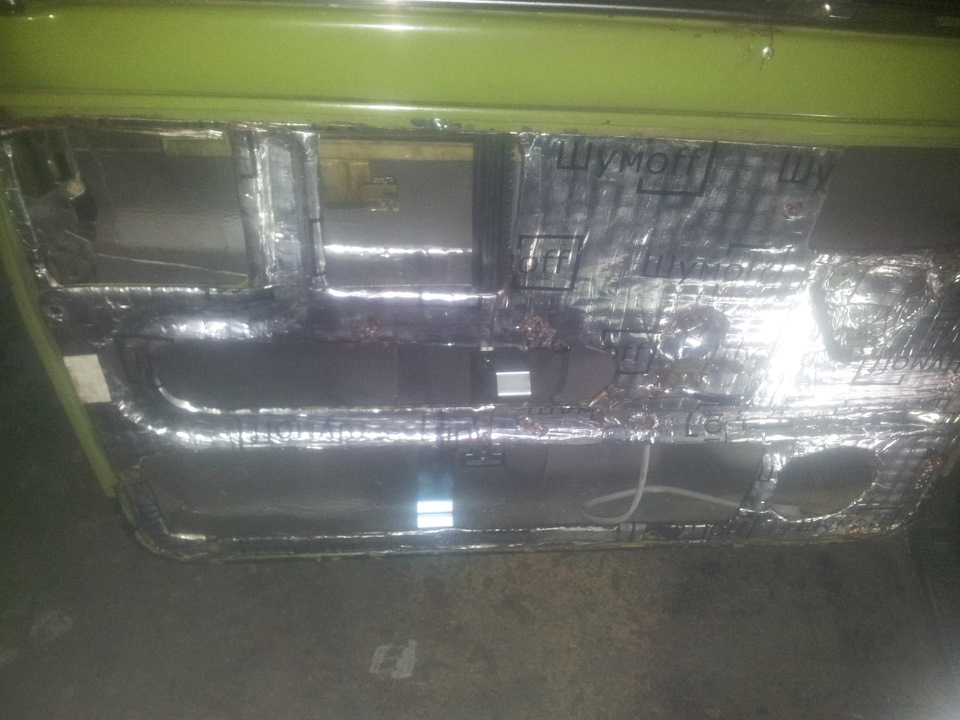

делаем по инструкции высверливаем одну из клепок вверху, снизу засверливаемся и на перегородке уселения, ставим механизм и вуаля очередная проблема: окна на 21213 большие и безфорточные. необходимо будет либо переклеивать планку на стекле от 2105 2107 21213 либо засверлиться по месту в крепежах

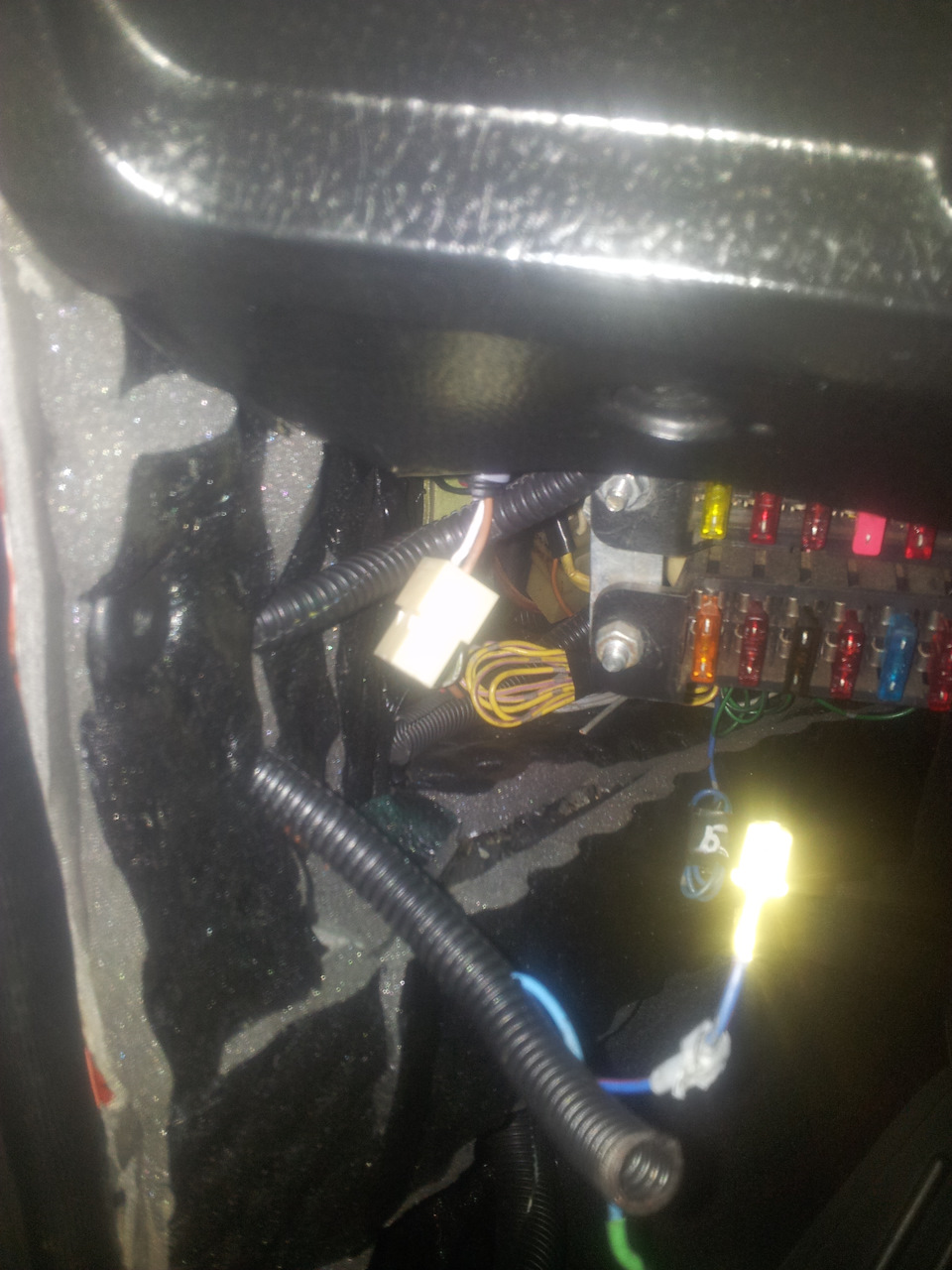

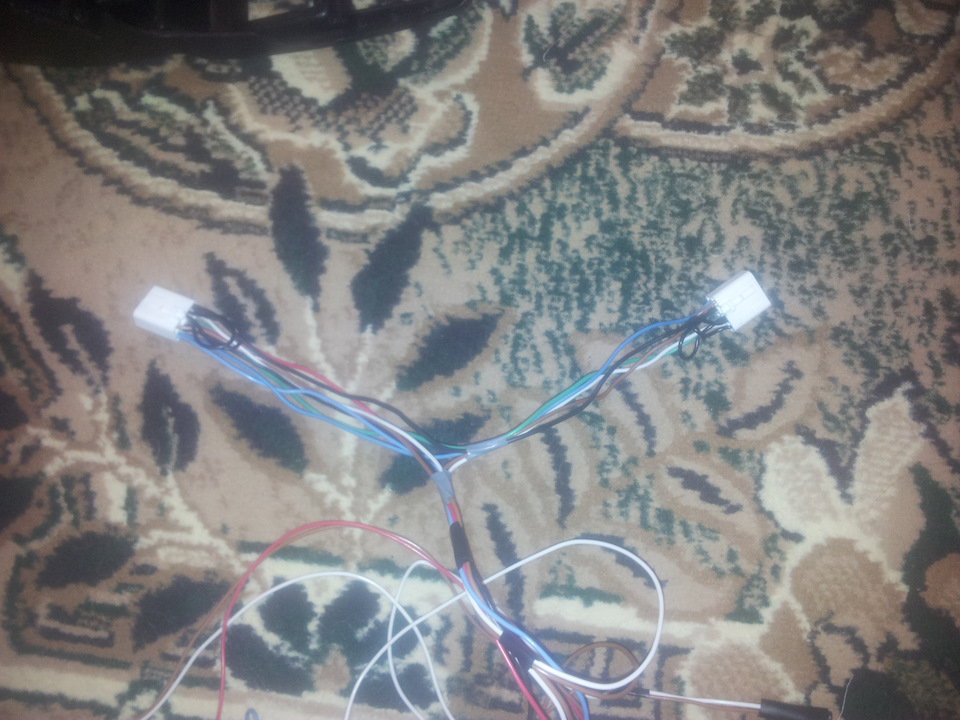

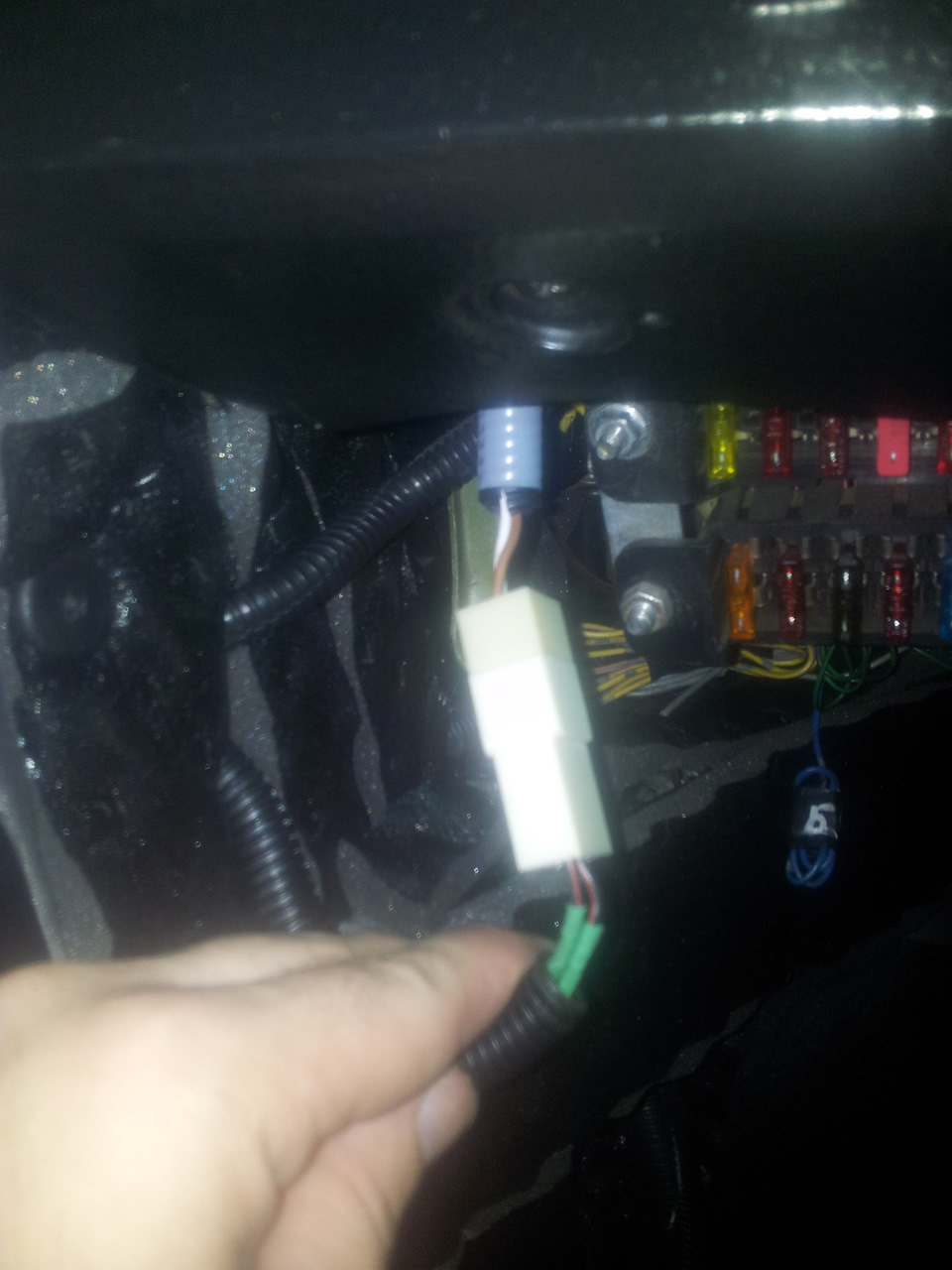

и главное грамотно отрегулировать чтобы стекла не западали. Проводку провел через гофру дверей и вывел через обивку где ноги
Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования.
Выключите освещение в салоне или выньте предохранитель(ли) освещения салона до начала установки механизма. Оставив двери открытыми Вы можете разрядить аккумулятор. Если появились затруднения найти предохранитель(ли), отвечающие за свет в салоне. Можете отключить аккумулятор, но это действие может повлиять на настройку аудиоаппаратуры.
Снимите обивку двери и штатные механизмы стеклоподъемников. Зафиксируйте стекло.
Сделайте разметку под отверстия согласно рис. 1 в паспорте. В верхней части 50 мм от базовой точки.
В нижней части 49 мм.
По разметке просверлите отверстия диаметром 5,5 мм в верхней…
…и нижней части двери.
Демонтируйте нижний ролик штатного механизма ключом на 12
Заведите через нижний проем двери механизм электростеклоподъемника.

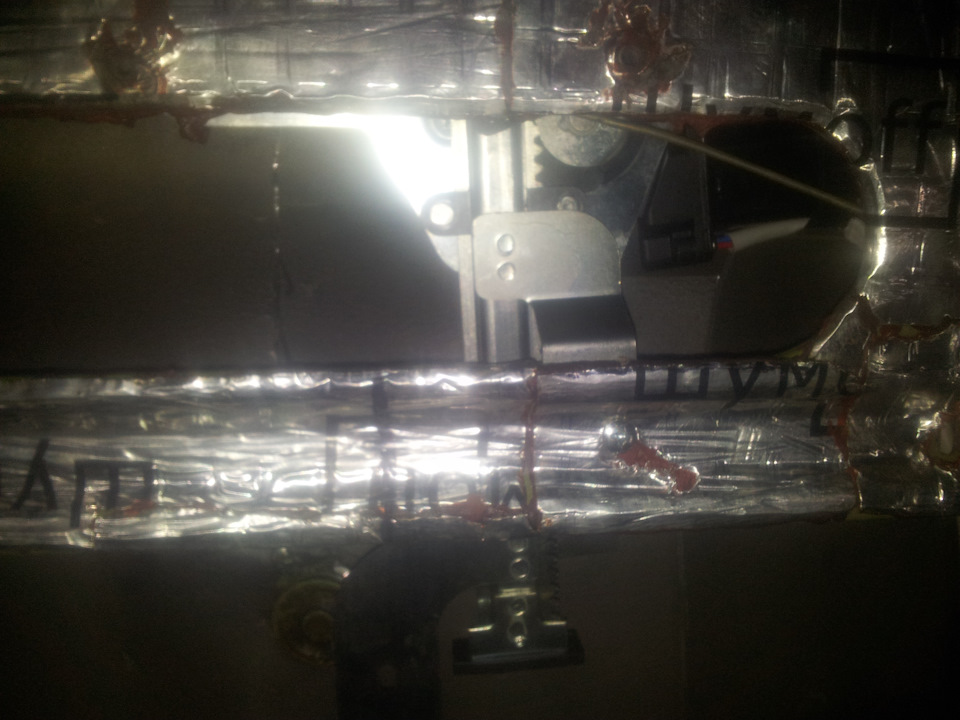

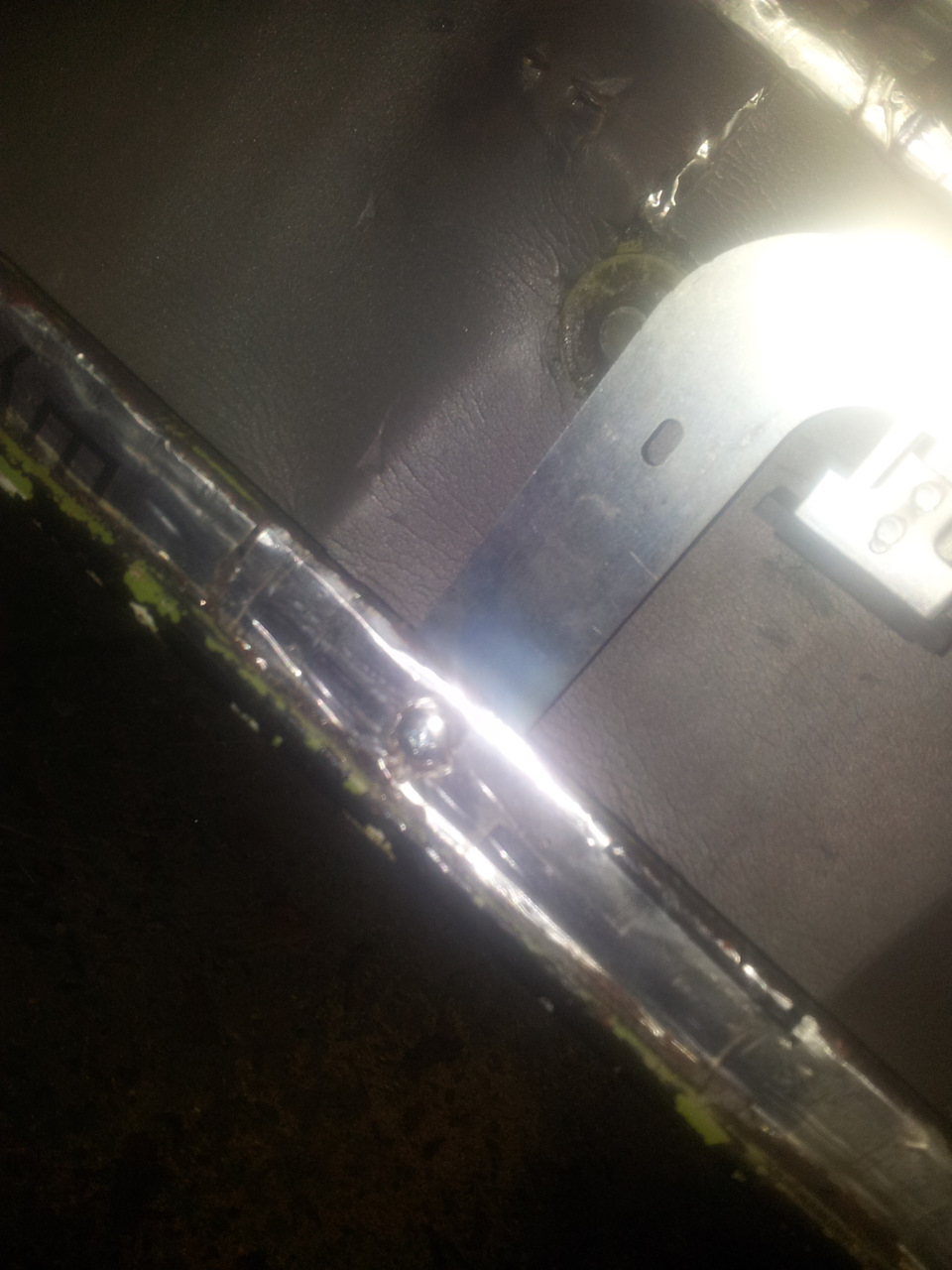

Закрепите электрический стеклоподъемник в верхней и нижней точке винтами М5 с шайбами из монтажного комплекта.
Включением электродвигателя переведите каретку напротив овального проема, опуская стекло вниз, совместите отверстия на каретке и держателе стекла. Закрепите винтами М5 с шайбами.

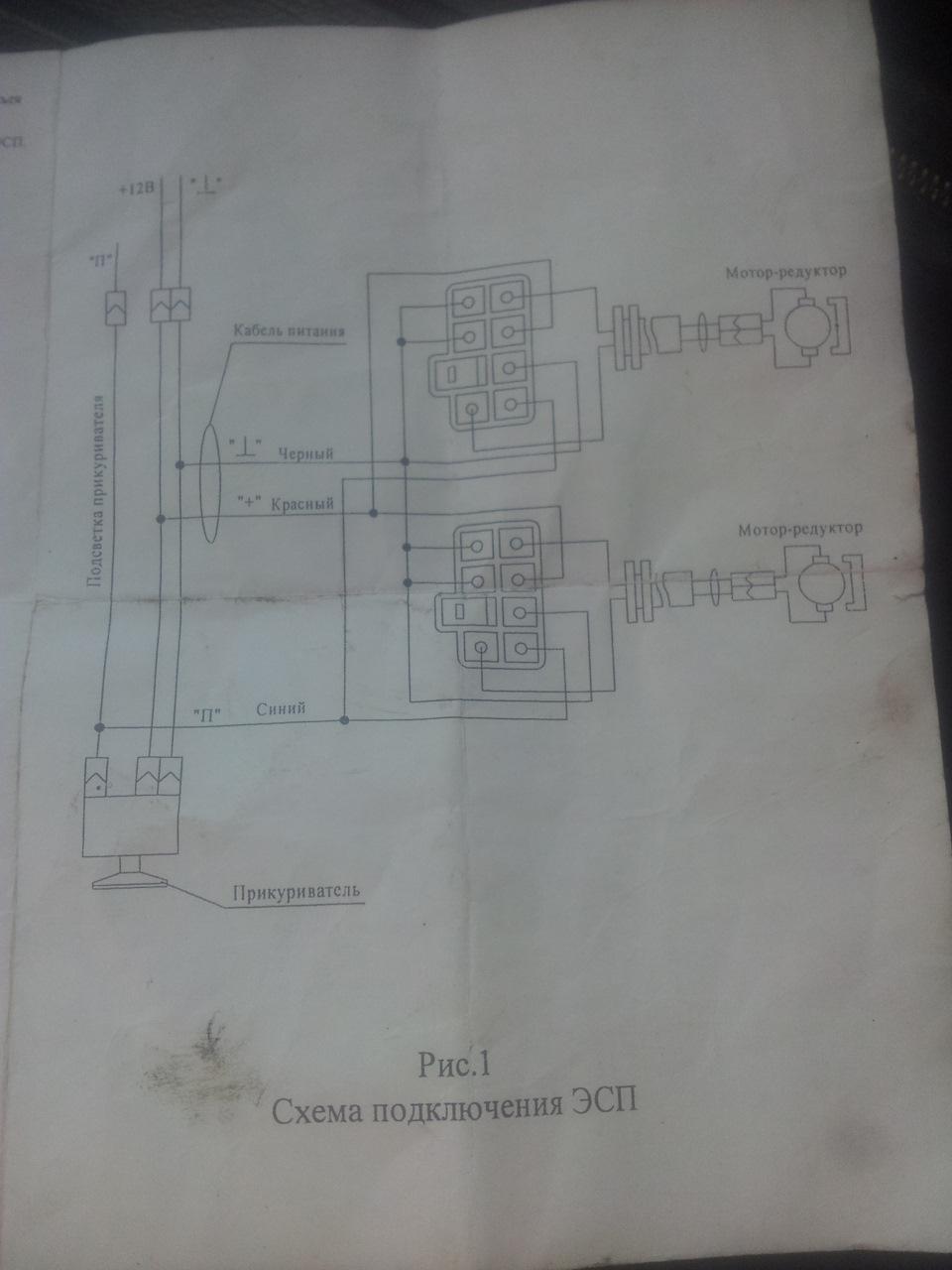

Подключите питание согласно схеме:
Пробным включением проверьте работоспособность ЭСП. Стекло не должно выходить из направляющих, должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление ЭСП к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.
Важно!
Обеспечьте свободное перемещение стекла вверх за счѐт регулировки направляющих:
а) вверх — под небольшим усилием пальца руки;
б) вниз – под собственным весом.
Излишнее усилие при подъеме стекла может привести к медленному поднятию стекла и преждевременному выходу из строя двигателя стеклоподъемника.
Купить электрические стеклоподъемники «Гранат» для автомобиля ВАЗ-21213 «Нива» Вы можете в нашем интернет-магазине.
Электростеклоподъёмники (далее по тексту ЭСП) предназначены для подъёма и опускания стёкол дверей автомобилей ВАЗ-21213 и его модификаций. Устанавливаются взамен ручных стеклоподъемников. Комплектуются электроприводом «MABUCHI MOTOR».
2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Номинальное напряжение питания, В . . . . . . . . . . . . . . . . . .12
Время подъёма (опускания), не более, сек . . . . . . . . . . . . . . .5
Номинальное усилие при подъёме, Н . . . . . . . . . . . . . . . . . . .120
Потребляемый ток при номинальном усилии, не более, А . .7,5
Режим работы ЭСП кратковременный. После десяти подъёмов, опускания стекла в непрерывном режиме рекомендуется делать перерыв в работе не менее 10 мин.
В электропривод ЭСП встроен термовыключатель, размыкающий цепь питания при перегрузках двигателя на время более 1,5 сек. Возобновление работы электропривода возможно после возврата термовыключателя в исходное состояние. Время возврата — не более 10 сек.
3. КОМПЛЕКТНОСТЬ
ДЗС 21213-6104030-21 правый . . . . . . 1 шт.
ДЗС 21213-6104031-21 левый . . . . . . . 1 шт.
Жгут ДЗС 2110-3724002-01 . . . . . . . . . . 1 шт.
Переключатель 92.3709 . . . . . . . . . . 2 шт.
Рамка переключателя 21093-680 . . . . 2 шт.
Заглушка декоративная . . . . . . . . . . 2 шт.
Зажим заглушки. . . . . . . . . . . . . . . . 2 шт.
Винт М6х14 с уменьшенной головкой. . .6 шт.
Шайба стопорная . . . . . . . . . . . . . . . . . . . 6 шт.
Гайка М6 . . . . . . . . . . . . . . . . . . . . . . . . . 4 шт.
Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
4. МОНТАЖ
4.1 Данное изделие требует квалифицированной установки и настройки.
4.2 Перед началом работ необходимо ознакомиться с инструкцией автомобиля и дополнительно установленного оборудования и выяснить возможносгь отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудиоаппаратуры и других устройств. Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.
4.3 Снять обивку дверей, штатные стеклоподъемники, боковые обивки под панелью приборов.
4.4 Для нормальной работы ЭСП, усилие перемещения стекла в направляющих должно быть 6-7 кг. Для уменьшения усилия нанесите на уплотнители силиконовую смазку.
4.5 Установить заглушки в отверстия от ручек штатных стеклоподъемников в обивках дверей.
4.6 Снять две декоративные заглушки гнезд переключателей на приборной панели.
4.7 Просверлить отверстия диаметром 14 мм в стойках дверей и дверях для установки кабельного ввода в соответствии с рис.3. Защитить металл в зоне отверстий нитроэмалью.
4.8 Выпрямить отбортовку в зоне А по краю монтажного люка (Для плотного прилегания ЭСП к панели).
4.9 Снять натяжной ролик Б от ручного стеклоподъемника.
4. 10 Поднять стекло в верхнее положение и зафиксировать его от самопроизвольного опускания.
4.11 Разметить и просверлить отверстие 4 и рассверлить отверстие 1 в соответствии с рис. 2 диаметром 7мм.
4.12 Через отверстия в стойках дверей и дверях, через кабельные вводы, протянуть кабели от электродвигателей. Закрепить кабельные вводы в дверях и стойках дверей. Подключить кабели от электродвигателей в соответствии с рис.1.
4. 13 Установить ЭСП в дверь в соответствии с рис. 2. Наживить винтами М6 и гайками со стопорными шайбами из комплекта поставки.
ЭСП обозначены: левый и правый на этикетке мотор-редуктора.
ПРИМЕЧАНИЕ: обратите внимание, чтобы подвижные части ЭСП не задевали дополнительно установленного в дверь оборудования: колонки и пр.
ВНИМАНИЕ: провода, расположенные внутри двери, в том числе кабели к электродвигателю, не должны
касаться подвижных частей ЭСП. Не допускается выполнять соединения проводов скруткой жил. При необходимости изменения размеров жгута использовать провода с сечением не менее 0,75кв. мм.
4.14 Присоединить клему «минус» к аккумулятору автомобиля.
4.15 Включить габаритные огни автомобиля, при этом должна включиться подсветка переключателей ЭСП. Выключить габаритные огни.
4.16 Проверить правильность подключения ЭСП к переключателям пробным включением.
4.17 Подвести пластину ЭСП к отверстию монтажного люка. Опуская стекло, совместить по одному из резьбовых отверстий 2 или 3 обоймы стекла с соответствующим пазом на пластине ЭСП. Не затягивая винты окнчательно, закрепить пластину с обоймой стекла, используя штатный крепеж.
4.18 Пробным включением проверить работу ЭСП. Стекло должно перемещаться плавно, без рывков и заеданий. В крайнем верхнем положении не должно быть зазора между стеклом и уплотнителем.
4.19 Если происходит перекос стекла, отрегулировать ЭСП путем сдвига в поперечном направлении нижней части рейки. Окончательно закрепить винты М6 (1;4), и закрепить пластину с обоймой (2;3).
4.20 Установить демонтированные детали на свои места.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1 Через каждые 25….30 тыс. км. пробега трущиеся части реечного механизма ЭСП смазывать консистентной смазкой ЦИАТИМ-201 ГОСТ 6267-74 или ЛИТОЛ-24 ГОСТ 21150-87.
5.2 Электропривод ЭСП в период установленного ресурса работы специального технического обслуживания не требует.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1 Изготовитель гарантирует соответствие ЭСП требованиям ТУ 4541-010-25387508-2014 и технической документации при соблюдении условий транспортировки, хранения и эксплуатации.
6.2 Гарантийный срок эксплуатации — 18 месяцев со дня изготовления.
6.3 Изготовитель в течении гарантийного срока производит безвозмездную замену или ремонт изделия, не соответствующего требованиям технической документации по вине изготовителя.
Адрес изготовителя: 433513, Ульяновская обл., г.Димитровград, пр. Автостроителей, 83,
ООО «Димитровградский Завод Стеклоподъемников»
Тел./факс (84235) 7-67-89, web site: www.dzstp.ru
- Опускаем стекло так, чтобы крепление троса оказалось в проёме. Блокируем стекло от падения с помощью бруска.
- Отвернуть винты крепления троса от обоймы стекла.
- Поднять стекло в верхнее положение и фиксируем отверткой.
- Отвернуть винты крепления механического стеклоподъемника. Перекусить трос и извлечь механизм из двери.
- Опустить стекло так, чтобы обойма оказалась в двери и фиксируем стекло отверткой.
- Крепим переходную пластину к обойме стекла.
- Делаем два отверстия в двери согласно схеме.
- Вставляем ЭСП в дверь Lada 4×4 через нижний монтажный проем.
- Закрепляем ЭСП винтами со стопорными шайбами.
- Подключаем ЭСП по временной схеме (подать 12В на разъем), чтобы подвести каретку к стеклу.
27 августа 2015
Лада.Онлайн
67 533
Замена механических стеклоподъемников на электрические (ЭСП) является одной из популярных доработок внедорожника Lada 4×4. Процесс установки и подключения не сложный и не займет много времени. Рассмотрим установку на конкретном примере ЭСП Форвард..
Потребуется: снять обшивку двери, приготовить инструмент (дрель, отвертки, ключи, кусачки).
Порядок снятия стеклоподъемника:
Порядок установки ЭСП:
Закрепляем каретку стеклоподъемника к обойме стекла двумя винтами. Проверяем работу ЭСП. Если все работает, подключаем ЭСП по постоянной схеме.
Также процесс установки ЭСП в ВАЗ 2131 показан на видео:
Схема подключения электростеклоподъемников
Цепь +12В должна быть защищена предохранителем на 16 А. Сечение провода 1,5 мм2.
Установка дублирующей кнопки ЭСП:
Напомним, есть и другие популярные доработки Lada 4×4, например, увеличение дорожного просвета.
Ключевые слова: двери 4х4 | стекла 4х4 | стеклоподъемники 4х4
