Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 3.1 (в дальнейшем -устройство УЗ-А) предназначено для заряда 6-ти и 12-ти вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.

Перед началом эксплуатации устройства УЗ-А (необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ-А имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство УЗ-А рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

• Напряжение питающей сети — 220 ± 22 В;
• Частота сети — 50 ± 05 Гц;
• Диапазон установки тока заряда — 0,5 — 6,3 А;
• Автоматическое отключение от аккумуляторной батареи через -10,5 ± 1 ч;
• Потребляемая мощность, не более -145 Вт;
• Переменное напряжение для питания переносной автомобильной лампы (12 или 36±2В).

На лицевой панели расположены:

1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
2. индикатор тока для контроля тока заряда;
3. кнопка включения устройства зарядного в режим заряда;
4. ручка для установки тока заряда;
5. светодиод, сигнализирующий об окончании цикла заряда.

На заднюю стенку устройства зарядного вынесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка для питания переносной лампы (12 или 36 В), электропаяльника и др., и предохранитель.

В нижней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-» для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Картинка с сайта: radiostorage.net

Рис. 1. Внешний вид устройства зарядного автоматического «Электроника».

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый — не менее 3х элементов).

Проверку производить следующим образом:

1. Установить ручку В в крайнее левое положение.
2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод. Нажать кнопку [i]. При этом, если горел светодиод, то он погаснет.
4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ч- 10 секунд и величину тока устанавливать не более 3-5 А.
5. После проверки выведите ручку (против часовой стрелки до отсутствия показаний зарядного тока. Отключите зарядное устройство от сети и от батарейки.

Требования по технике безопасности

При эксплуатации устройства УЗ-А не допускается:

• замена предохранителя, а также ремонт устройства во включенном состоянии;
• механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и Т.Д.).

В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60 °С.

Устройство изделия

Устройство УЗ-А представляет собой выпрямитель с плавной установкой тока. С выводов 3, 6 сетевого трансформатора Т1 напряжение поступает на 2[-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.

Выпрямленное напряжение подается на аккумуляторную батарею через контакты X1 («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через 10,5 ± 1 час, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1 + VT11 и микросхеме DD1.

На транзисторе VT1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме DD1 — счетчик импульсов, на транзисторах VT8 и VT10 — делитель частоты на 2, на транзисторе VT6 — управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VTЗ и VT7.

Транзистор VT2 является усилителем этих импульсов по мощности.

Картинка с сайта: radiostorage.net

Рис. 2. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 1 (нумерация деталей выполнена согласно маркировке на заводской схеме).

Картинка с сайта: radiostorage.net

Рис. 3. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 2 (нумерация деталей выполнена согласно маркировке на заводской плате).

Картинка с сайта: radiostorage.net

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Картинка с сайта: radiostorage.net

Рис. 5. Монтажная плата устройства зарядного автоматического «Электроника».

На транзисторе VT11 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VT4 и VT5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза).

На диодах VD7 и VD8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VD5 и VD6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VD2 и VD13.

Предприятие — изготовитель оставляет за собой право замены отдельных элементов схемы, не влияющих на технические характеристики изделия.

Подготовка и порядок работы

Вынуть из ниши сетевой шнур и контактные зажимы.

Установить устройство устойчиво на ручку — подставку.

Установить ручку регулировки в крайнее левое положение.

Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:

• «+» зажима устройства к «+» аккумуляторной батареи;
• «-» зажима устройства к «-» аккумуляторной батареи.

Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод.

Нажать кнопку [i]. При этом, если после включения горел светодиод И, то он погаснет. Поворотом ручки регулировки установить по индикатору тока необходимый ток заряда.

При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6-8 часов ток заряда автоматически уменьшится в 1,3 — 2,5 раза.

Через 10,5 часов (± 1 час) устройство автоматически отключается от аккумуляторной батареи, при этом на лицевой панели загорится светодиод.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Комментарии
28

Моя такая зарядка, не включается с кальциевым АКБ. На свинце работает прекрасно.

Я езжу на Ford Focus RS (2G)

Скажите, а если ток постоянный на оьоих режимах, э о не страшно, он не сгорит или не загорится? Очень плохой запах идет.

Здравствуйте. Вообще-то похоже на какую-то неисправность. Я про запах. Вонять не должно. Надо смотреть, что где горит. Греться может, корпус может быть довольно горячим, но не вонять горелым. Ток на обоих режимах и должен быть одинаковым, он зависит только от степени зарядки аккумулятора.

Привет! У меня такое зарядное, но почему-то на выкрученном на максимум регуляторе тока, выдает только 3 ампера! А максимальны написано 6,3! И в ручном и в автоматическом режиме! Кто знает в чем мб дело?

Добрый день. Это нормально. Значит аккумулятор больше не берет.

Всем привет! Позавчера купил такой «новый». Вчера поставил на зарядку на 3А в автомотическом режиме. А он сразу забурлил. Проверил напряжение на клеммах- 16.8 в. При максимально допустимых 14.8 для Ca/Ca. Пробовал уменьшить амперы, но чтобы перешагнуть черту 16в пришлось снизить до 0.2А Сегодня сдал обратно в магазин
Вопрос: может в автоматическом режиме, когда нагрузка постоянно отключается/подается возможно такое высокое напряжение? Кто шарит, подскажите пожалуйста

А есть ли разница какое напряжение подаётся на АКБ, если ток у вас ограничен 3 амперами?

Имеется такой же зарядник. Покупал его новым ещё в начале 2000-ых. Так вот авто режим на нем почему-то никогда не работал. Паузы всегда короткие хоть двое суток заряжай.
Вот и сейчас подключил полностью заряженный АКБ, и зарядка все так же заряжает с короткими паузами.

У меня так же. Я считаю, что проблема в типе аккумулятора. Последние 10 лет пользую аккумуляторы кальций-кальций.

Я в последние 10 лет использую необслуживаемые АКБ, но до этого были самые обычные свинцово-кислотные. И всегда режим авто работал с малыми промежутками (7 сек.)
Есть так же зарядка imax b6, но подозреваю что imax это больше игрушка а не зарядка

Есть такая, разобрал заменил все конденсаторы и как новая, еще правнукам хватит. Заряжает по ГОСТ, а не по китайскому ТУ.

Есть такой зарядник, от отца достался. Наткнулся на него и думаю, а не получше ли эта шиука заряжает чем мой вымпел-37. Ещё думаю, ей же можно десульфатацию делать в принципе? Она делает паузы, это уже в какой то мере ассиметричный режим, а если например ещё лампочку повесить на заряжаемый аккумулятор, то вот тебе циклы заряд-разряд… Или я дурак?)

Картинка с сайта: www.drive2.ru

Приветствую Если подробно — нужно читать инструкцию. Я так понял, что в автоматическом режиме как раз в момент пауз измеряется напряжение на клеммах. И по этой величине ЗУ судит о степени заряженности. Если напряжение близко к норме, то паузы длинные, а если существенно ниже нормы, то паузы короткие. Так ЗУ не перезарядит акум. Современные ЗУ действуют примерно так же и выдают на экране уже измеренное напряжение и степень зарядки. Например как ЗУ Вымпел-27. Я себе такое прикупил недавно после прочтения статьи a6s.info/ru/elektrooborud…-kal-tsievyj-akkumulyator. Возникла проблемка со старым ЗУ — даже спустя двое суток заряда паузы были очень короткие. Я не мог понять зарядился акум или нет. А когда подключил новую зарядку, то она сразу показала 95%. Т.е. зарядился полностью, но старое ЗУ не смогло корректно определить заряд современного кальциевого аккумулятора. А новое ЗУ смогло.

конденсаторы нужно поменять.

Я езжу на Lada Приора хэтчбек

Чем отличается автоматический от ручного, и почему он заряжает пауза заряжает пауза, это невредно для аккумуляторов

Я езжу на Honda Civic 4D (8G)

У меня такой же зарядник.
Спасибо большое за инструкцию, а то моя пришла в негодность.

Здравствуйте. Пожалуйста, пользуйтесь. А зачем она вам? Я за более чем 20 лет в нее не заглядывал )))

Спасибо за статью. Как раз сейчас такой заряжаю. От деда досталась. Но не подводила. Зашел узнать чем отличается авт. и руч. режимы. Всегда стояла на 2ке. и в ручном режиме. Но походу нужно переставить на автоматический. Пойду переставлю))

Такого уже не найти в продаже у магазинов. Только б/у.

Сейчас есть намного более «умные» зарядки. Этой зарядке уже много лет. У нее два плюса: она автоматическая и она до сих пор работает ))

Я заметил у них амперметры с разными градациями, до 7,5, до 10, до 20 а.
У них одна разновидность прибора?

Zaleks1972

Сейчас есть намного более «умные» зарядки. Этой зарядке уже много лет. У нее два плюса: она автоматическая и она до сих пор работает ))

Есть ещё один плюс.
И он на плюсовой клемме!
😂👍
Итого уже 3 шт.

У меня точно такой же! Замечательно заряжает!

Все комментарии

ГлавнаяАвтоматАвтоматическое зарядное устройство электроника инструкция

Зарядные устройства импульсные своими руками: схемы, инструкция, отзывы. Автоматическое зарядное устройство электроника инструкция

Устройство зарядное УЗ-ПА-6/12-6,3-УХЛЗ.1

rem-5.ru

Устройство зарядно-выпрямительное бытовое типа узс-п-12-6,3 ухл 1 Руководство по эксплуатации. Введение

УСТРОЙСТВО ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ БЫТОВОЕ ТИПА УЗС-П-12-6,3

УХЛ 3.1

Руководство по эксплуатации.

Введение

ВНИМАНИЕ!

— Прежде чем начать работу с устройством зарядным, внимательно изучите настоящее руководство.

— При зарядке или подзарядке устройство зарядное следует размещать в специально оборудованном месте или отсеке, исключающем контакт с взрывоопасными газами, а аккумуляторная батарея должна размещаться в хорошо вентилируемой зоне.

— Чтобы прекратить зарядку, нужно вначале отсоединить устройство зарядное от питающей сети, затем проводник, ведущий к аккумулятору.

— Невозможно перезарядить неперезарежаемые батареи.

— Ремонт и техническое обслуживание устройства зарядного должны производиться только в специализированных организациях, имеющих сертификат на ремонт и техническое обслуживание бытовой и радиоэлектронной аппаратуры, бытовых машин и бытовых приборов.

— Сохранять руководство по эксплуатации до конца эксплуатации устройства зарядного.

1.Общие указания

1.1.Устройства зарядно-выпрямительные УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И» (в дальнейшем-устройство зарядное) с плавным регулированием стабилизированного тока зарядки предназначены для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ и 3 СТ емкостью до 60 Ач в автоматическом и ручном режимах.

Разрешается заряжать батареи емкостью более 60 Ач, но при этом ток зарядки не должен превышать 6,3 А.

1.2.12-вольтовая батарея может заряжаться как автоматическом, так и в ручном режимах, а 6-вольтовая батарея заряжается только в ручном режиме. Последовательно соединенные две 6-вольтовые батареи заряжаются как одна 12-вольтовая батарея.

Одновременно может заряжаться только одна 12-вольтовая батарея.

1.3.Устройство зарядное позволяет определить полярность аккумуляторных батарей при отсутствии на них маркировки.

1.4.Устройство зарядное имеет электронную защиту от короткого замыкания со стороны нагрузки и ошибки полярности при подключении их к аккумуляторной батарее.

1.5.При покупке устройства зарядного требуйте проверки его работоспособности.

Проверьте комплектность устройства зарядного. Убедитесь в том, что поставлена дата продажи, подпись продавца и штамп магазина.

1.6.После хранения или перевозки устройства зарядного перед включением в сеть дайте ему прогреться до температуры окружающей среды эксплуатации в течение, не менее, 2-х часов.

2.Технические характеристики

2.1.Питание устройства зарядного осуществляется от сети переменного тока напряжением (220±22) В частотой 50 и 60 Гц.

2.2.Ток зарядки……………………………………………………………………….6,3 А.

2.3.Номинальное напряжение заряжаемой батареи…………………………………12 В.

2.4.Диапазон регулирования стабилизированного тока зарядки……….от 0,2 до 6,3 А.

2.5.Условия эксплуатации устройства :

а) температура окружающего воздуха………………………………..от 10˚С до 40˚С.

б) относительная влажность воздуха до 98% при температуре 25˚С.

2.6.Габаритные размеры, мм, не более………………………………………255×230×100.

2.7.Масса устройства без упаковки, кг, не более………………………………………3,6.

2.8.Сведения о содержании драгоценных материалов :

Золото………………………………………………………………………..0,0172491 г.

Серебро……………………………………………………………………… 0,021162 г.

3.Комплектность

В комплект поставки входят:

1) устройство зарядное………………………………………………………………..1 шт.

2) тара потребительская……………………………………………………………….1 шт.

3) руководство по эксплуатации……………………………………………………..1 шт.

4.Устройство

4.1.Органы управления и индикации устройства зарядного выведены на лицевую панель:

-в устройстве зарядном «Электроника» стрелочный индикатор предназначен для индикации величины тока зарядки.

-в устройстве зарядном «Электроника–И» величина тока зарядки определяется по маркировке, нанесенной около загорающего (включившегося) светодиодного индикатора;

-в устройстве зарядном «Электроника-М» величина тока зарядки определяется по нанесенной на панели маркировке;

-регулятор предназначен для регулирования величины тока зарядки.

-индикаторы предназначены для определения режима работы устройства зарядного.

-кнопка КОНТРОЛЬ предназначена для контроля работоспособности и запуска устройства зарядного при подключении незаряженной емкостной нагрузки, а также слабозаряженной аккумуляторной батареи.

Элементы схемы размещены в корпусе. Шнур питания и кабели нагрузки размещены в отсеке устройства.

Ручка предназначена для переноса устройства зарядного в не рабочем состоянии.

У зарядного устройства «Электроника–И» шаг индикации значения зарядного тока составляет :

— 0,5А – у12 разрядного индикатора тока;

— 1,0А – у 6 разрядного индикатора тока.

5.Указания мер безопасности

5.1.Устройство зарядное соответствует требованиям ГОСТ Р51318.14.1-99 «Совместимость технических средств электромагнитная» и ГОСТ Р МЭК 60335-2-29-98 «Безопасность бытовых и аналогичных электрических приборов».

5.2.Категорически запрещается:

1) безнадзорная эксплуатация устройства зарядного;

2) эксплуатация устройства зарядного при снятом кожухе;

3) при работе устройства зарядного закрывать вентиляционные отверстия в его корпусе;

4) использовать предохранители самодельные и не соответствующих номиналов;

5) попадание на зажимы кабелей нагрузки электролита, во избежание нарушения их покрытия. При обнаружении на зажимах следов окисных отложений необходимо удалить их, протерев зажимы и выводы аккумуляторной батареи раствором питьевой соды или 10%раствором нашатырного спирта, а затем промыть водой и насухо протереть;

6) использовать соединительные провода и шнур питания с поврежденной изоляцией;

7) категорически запрещается использовать устройство зарядное при запуске двигателя автомобиля.

5.3.По окончании эксплуатации устройство зарядное, не подлежащее ремонту, утилизировать обычным способом – сдавать на полигон твердых отходов.

6.Проверка на работоспособность

Перед эксплуатацией устройства зарядного проверьте его на работоспособность. Для этого:

1. установите регулятор до конца влево, переключатель на режим работы РУЧ. Подключите 12-вольтовую автомобильную лампу накаливания мощностью (10-25) Вт к зажимам кабеля нагрузки.
2. подключите шнур питания к сети, при этом должен включиться (загореться) индикатор, нажмите кнопку КОНТРОЛЬ, не отпуская кнопку поверните ручку регулятора в крайнее правое положение, при этом яркость свечения лампы и индикатора должна возрастать;
3. отключите шнур питания от сети,
4. отключите лампу накаливания.

7.Порядок работы

Режим зарядки батарей согласно требованиям «Инструкции по эксплуатации» батарей аккумуляторных. Рекомендуемая номинальная величина тока зарядки А=0,1С, где С – номинальная емкость батареи.

При работе с устройством зарядным соблюдайте требования безопасности согласно разделу «Введение» и разделу 5 данного руководства по эксплуатации.

Устройство зарядное функционирует только с емкостной нагрузкой. Для запуска устройства зарядного, при подключении к устройству слабозаряженной аккумуляторной батареи или незаряженной емкостной нагрузки, необходимо нажимать кнопку КОНТРОЛЬ до включения устройства (до1/3секунд), что определяется включением индикатора.

В устройстве зарядном «Электроника – М» величина зарядного тока определяется по маркировке, нанесенной на панели, а также по яркости свечения индикатора. Отклонение величины тока зарядки от маркированного значения при номинальном значении напряжения питания не более ±0,5А. При зарядке аккумуляторной батареи с наличием сульфатации значение зарядного тока может отличаться от указанного.

7.1.Работа устройства зарядного при зарядке 12-вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме.

7.1.1.Установите ручку регулятора в левое крайнее положение, переключатель на режим работы РУЧ.

7.1.2.Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.1.3.Включите устройство зарядное в сеть: должен включиться (загореться) индикатор, установите регулятором тока необходимую величину тока зарядки, при этом должен включиться (загореться) индикатор, сигнализирующий о протекании зарядного тока. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов.

Следует помнить, что кипение наступает также при нагреве электролита свыше 45˚С. В этом случае нужно дать электролиту остыть до 30˚С и затем продолжить зарядку.

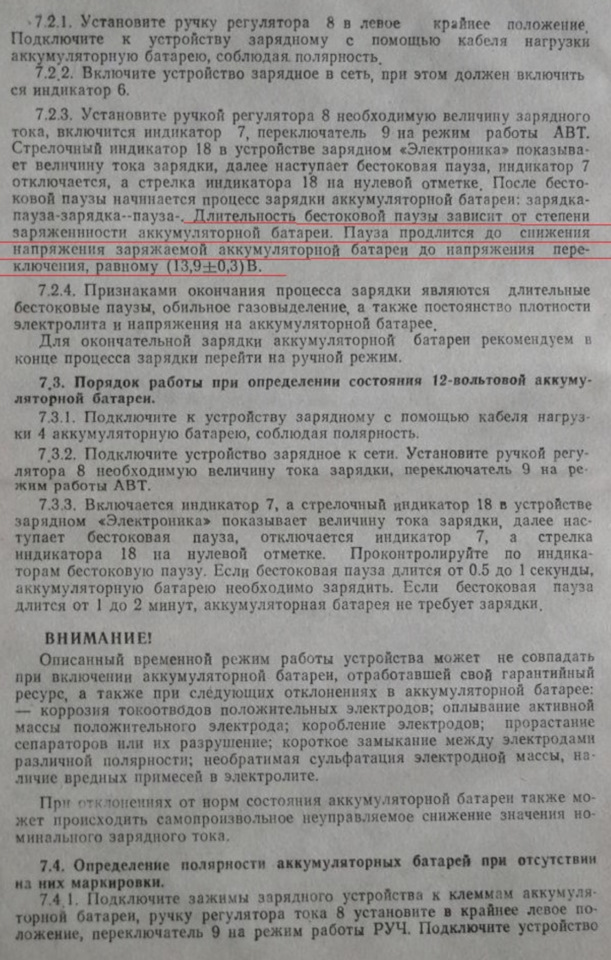

7.2.Порядок работы при зарядке 12-вольтовой аккумуляторной батареи в автоматическом режиме.

7.2.1.Установите ручку регулятора в левое – крайнее положение. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.2.2.Включите устройство зарядное в сеть, при этом должен включиться индикатор.

7.2.3.Установите ручкой регулятора необходимую величину зарядного тока, включается индикатор, переключатель на режим работы АВТ. Стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, индикатор отключается, а стрелка индикатора на нулевой отметке. После бестоковой паузы начинается процесс зарядки аккумуляторной батареи: зарядка-пауза-зарядка-пауза-. Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи.

7.2.4.Признаками окончания процесса зарядки являются длительные без токовые паузы, обильное газовыделение, а также постоянство плотности электролита и напряжения на аккумуляторной батарее.

Для окончательной зарядки аккумуляторной батареи рекомендуем в конце процесса зарядки перейти на ручной режим.

ВНИМАНИЕ!

Стабилизация тока зарядки устройства зарядного в режиме «РУЧ.» и в режиме «АВТ.» не осуществляется при зарядке аккумуляторных батарей с наличием сульфатации электродной массы, с прорастанием сепараторов или их разрушением, с короблением электродов, с наличием вредных примесей в электролите. В большинстве случаев при этом происходит самопроизвольное неуправляемое снижение тока зарядки.

7.3.Порядок работы при определнии состояния 12-вольтовой аккумуляторной батареи.

7.3.1.Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.3.2.Подключите устройство зарядное к сети. Установите ручкой регулятора необходимую величину тока зарядки, переключатель на режим работы АВТ.

7.3.3.Включается индикатор, а стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, отключается индикатор, а стрелка индикатора на нулевой отметке. Проконтролируйте по индикаторам бестоковую паузу. Если бестоковая пауза длится (0,5-1) секунд, аккумуляторную батарею необходимо зарядить. Если бестоковая пауза длится (1-2) минуты, аккумуляторная батарея не требует зарядки.

Описанный временной режим работы устройства может не совпадать при включении аккумуляторной батареи, отработавший свой гарантийный срок, а также при следующих отклонениях в аккумуляторной батарее:

-коррозия токоотводов положительных электродов; оплывание активной массы положительного электрода; коробление электродов; прорастание сепараторов или их разрушение; короткое замыкание между электродами различной полярности; необратимая сульфатация электродной массы, наличие вредных примесей в электролите.

7.4.Определение полярности аккумуляторных батарей при отсутствии на них маркировки.

7.4.1.Подключите зажимы зарядного устройства к клеммам аккумуляторной батареи, ручку регулятора тока установите в крайнее левое положение, переключатель на режим работы РУЧ. Подключите устройство зарядное к сети. Поверните ручку регулятора тока по часовой стрелке. Если при этом включается индикатор, полярность клемм аккумулятора соответствует маркировке на зажимах кабеля нагрузки. Если индикатор не включается, поменяйте местами зажимы и произведите проверку повторно.

8.Правила хранения

8.1.Устройство зарядное должно храниться в помещении при температуре окружаещего воздуха от минус 50˚до 40˚С и относительной влажности до 98% при 25˚С без конденсации влаги.

9. Гарантии изготовителя

Изготовитель гарантирует соответствие устройства зарядного техническим условиям при соблюдении потребителем условий эксплуатации, хранения и транспортирования.

Гарантийный срок эксплуатации – 12 мес. Со дня продажи потребителю через розничную сеть, но не более 3 лет со дня выпуска устройства зарядного.

ПРИМЕЧАНИЯ:

1. Устройства зарядные с нарушенными пломбами и вскрытыми крышками со знаками плавких вставок, гарантийному ремонту не подлежат.
2. На индикаторах тока типа 91С16 вследствие появления статического заряда на корпус, возможно отклонение стрелки индикатора от значения 0 без наличия тока в цепи зарядки. Для снятия статического заряда необходимо доступную часть корпуса индикатора тока протереть х/б ветошью, смоченной спиртом.

auto-dnevnik.com

Автоматическое зарядное устройство — Меандр — занимательная электроника

Читать все новости ➔

В далёком 1991 г я приобрёл радиоприёмник Меридиан РП-248. Питался он от встроенной батареи, составленной из четырёх гальванических элементов 316 или аккумуляторов ЦНК-045 (по современной терминологии — типоразмера АА). Чтобы питать приёмник от аккумуляторов, необходим был сетевой блок питания, способный заряжать их номинальным током в течение времени, необходимого для полной зарядки.

Для удобства пользования приёмником с питанием от батареи аккумуляторов в нём был замкнут перемычкой контакт, отсоединяющий встроенную батарею при подключении внешнего источника питания, стало возможным заряжать аккумуляторы без извлечения их из приёмника. Для аккумуляторов определены условия зарядки: это ток 0,1Q (Q — номинальная ёмкость аккумулятора) в течение 15 ч (напряжение на каждом аккумуляторе в конце зарядки — 1,5 В). Следить за этим, как правило, не получается, возникает необходимость в автоматическом зарядном устройстве (АЗУ), не требующем никакого внимания, работающем по принципу «включил и забыл». Для этого зарядное устройство должно обеспечить указанный режим зарядки до достижения на каждом аккумуляторе напряжения 1,5 В, затем уменьшить зарядный ток до значения 0,01…0,02Q и оставаться в таком состоянии неограниченное время, поддерживая аккумуляторную батарею (АКБ) всегда готовой к работе [1]. Будет удобно, если режим работы АЗУ будет отображаться световой индикацией. Исходя из этой задачи, было разработано автоматическое устройство (рис. 1), содержащее минимум деталей широкого применения — всего потребовались четыре транзистора, которые уже в то время были устаревшими, но подходящими по параметрам для работы в данном устройстве.

Рис. 1

Устройство работает по сей день, причём постоянно включённое, по крайней мере, около 20 последних лет. Радиоприёмник уже с перестроенным УКВ-диапазоном используется ежедневно как радиоточка на кухне. Практикой подтверждается высокая надёжность полупроводниковых приборов, если только они не работают в запредельных режимах и не имеют заводского брака или подделки. Однако при сборке устройства необходимо проверить и измерить параметры каждого элемента, особенно оксидных конденсаторов, которые оказываются самыми ненадёжными элементами. При повторении этого устройства можно применить множество других транзисторов и диодов, чьи предельно допустимые параметры превышают величины, действующие в устройстве.

Питание АЗУ от сети осуществляется через понижающий трансформатор, чем обеспечивается электробезопасность, далее следует выпрямительный мост VD1 -VD4. Если АЗУ будет использоваться для питания радиоприёмника, то для устранения так называемого мультипликативного фона диоды следует шунтировать керамическими конденсаторами. Конденсатор С1 сглаживает пульсации выпрямленного напряжения, его ёмкость должна быть не менее 1000 мкФ на каждые 100 мА потребляемого тока. Образцовое напряжение (9 В) снимается с прецизионного стабилитрона VD5. Резистор R1 определяет его номинальный ток стабилизации (10 мА). Ограничение напряжения на аккумуляторной батарее (АКБ) при достижении полной зарядки осуществляется дифференциальным каскадом VT1VT2 следующим образом. Заданное напряжение, при котором требуется ограничить ток зарядки, определяется делителем напряжения R2R3 и подаётся на базу транзистора VT1, а на базу VT2 поступает напряжение с АКБ, с учётом падения напряжения на диоде VD7, который отключает АЗУ от АКБ при пропадании напряжения в сети. Пока АКБ не зарядилась, напряжение на базе VT2 меньше, чем на базе VT1, и, следовательно, VT2 закрыт и светодиод HL2 не светится. Светится HL1, поскольку VT1 находится в активном режиме. Величина тока определяется сопротивлением резистора R5 и напряжением на базе VT1 и не зависит от напряжения на его коллекторе. Такая схема известна как источник тока (ИТ) [2]. Следовательно, и падение напряжения на резисторе R4 будет стабильным, при этом будет светиться HL1, указывая, что идёт процесс зарядки АКБ. Ток её зарядки стабилен и не зависит от напряжения на АКБ, поскольку транзисторы VT3 и VT4 образуют ИТ.

Особая точность поддержания зарядного тока не требуется, решающее значение имеет ограничение напряжения АКБ при достижении полной зарядки. Точности дифференциального каскада и параметрического стабилизатора напряжения вполне достаточно для решения этой задачи. При достижении напряжения на АКБ, соответствующего полной зарядке, транзистор VT2 переходит в активный режим, появляется его коллекторный ток, начинает светиться светодиод HL2, указывая, что АКБ зарядилась, соответственно ток через VT1 уменьшится, соответственно уменьшится и ток зарядки до величины 0,01…0,02Q, что исключает перезарядку и порчу АКБ. Конденсатор С2 устраняет возможное самовозбуждение, резистор R6 снижает напряжение на коллекторе VT2, а следовательно, и рассеиваемую на нём мощность. Диод VD6 обеспечивает надёжное закрывание транзистора VT4.

Транзистор VT4 можно заменить любым из серий КТ973, КТ814, КТ816 и другими (учитывая ток зарядки и рассеиваемую при этом мощность), VT3 — любым транзистором из серий КТ3102, КТ315, КТ503, а VT1, VT2 — любыми из серий КТ203, КТ208, КТ209, КТ502. Коэффициент передачи тока базы транзисторов — не менее 50.

Если потребуется заряжать АКБ больших ёмкости и (или) напряжения, то можно собрать АЗУ по схеме, изображённой на рис. 2, с применением транзисторов другой структуры как более распространённых. Образцовое и сравниваемое с ним напряжение подают на базы транзисторов дифференциального каскада через делители или непосредственно, в зависимости от напряжения АКБ. Так, если её напряжение меньше 9 В (напряжение стабилизации Д818 = 9 В), то исключают резисторы R9, R11, на базу VT2 напряжение подают через резистор R8, а требуемое значение напряжения окончания зарядки АКБ устанавливают делителем R3R4R5.

Рис. 2

Если же напряжение АКБ более 9 В, то исключают резисторы R4, R5, а напряжение окончания зарядки устанавливают делителем R8R9R1 1. Ток делителей выбирают в интервале 0,5…1 мА. Резистором R6 выставляется ток зарядки около 10 мА после определения напряжения на базе транзистора VT1. Подбором резистора R1 устанавливают номинальный ток стабилизации стабилитрона VD5 — 10 мА. Диод VD6 ограничивает обратное напряжение на эмиттерном переходе VT2, что может произойти при коротком замыкании в цепи АКБ.

Транзисторы VT3, VT4, VT5 образуют мощный источник тока [2]. Благодаря первому из них падение напряжения на резисторах R7, R12 можно задать порядка 1 В, что может потребоваться, если напряжение АКБ соизмеримо с напряжением на выходе выпрямителя. При напряжении на АКБ менее 9 В можно исключить транзистор VT3, а падение напряжения на резисторах R7, R12 выбрать равным нескольким вольтам, при этом уменьшится мощность, рассеиваемая на транзисторе VT5, но потребуется резистор R12 соответственно с большей мощностью рассеяния.

Мощность и напряжение на вторичной обмотке понижающего трансформатора Т1, электрические параметры диодов VD1-VD4, VD7, транзистора VT5 определяются ёмкостью и напряжением АКБ. Для обеспечения длительной безотказной работы устройства предельные значения параметров полупроводниковых приборов и резисторов должны превосходить действующие в устройстве значения в 2…3 раза. Если предполагается, что устройство будет работать круглосуточно без надзора, особое внимание следует уделить пожарной безопасности. Трансформатор должен быть достаточной мощности, с надёжной изоляцией и небольшим током холостого хода, свидетельствующем об отсутствии насыщения магнитопровода и достаточном числе витков первичной обмотки. Для определения максимально допустимого сетевого напряжения и выявления короткозамкнутых витков полезно снять характеристику намагничивания трансформатора (зависимость тока холостого хода от напряжения на сетевой обмотке). Резкий рост тока холостого хода допустим только при напряжении на обмотке, превышающем номинальное сетевое на 10% (при номинальном 230 В — это 253 В), что свидетельствует о достаточном числе витков первичной обмотки. Корпус АЗУ также должен удовлетворять требованиям пожарной и электробезопасности.

При налаживании следует нагрузить выпрямитель АЗУ током 0,01…0,02Q и установить подбором резистора R6 номинальный ток зарядки (примерно 10 мА), поскольку именно при таком режиме должно происходить ограничение зарядного тока. Затем, в зависимости от напряжения АКБ, выбирают конфигурацию схемы устройства и устанавливают предварительно напряжение ограничения зарядки АКБ. Если это напряжение более 9 В, то, согласно вышеизложенному, базу транзистора VT1 подключают к стабилитрону VD5 через резистор R3, в этом случае напряжение на его эмиттере будет меньше примерно на 0,65 В, т. е. около 8,4 В. Следовательно, при токе около 10 мА ближайший номинал резистора R6 — 820 Ом. Затем определяют номиналы резисторов R7, R12 и необходимость в транзисторе VT3 для достижения требуемого тока зарядки. При измерении тока зарядки светодиод HL1 не должен гореть. Для выполнения этой работы АЗУ нагружают цепью по схеме на рис. 3. Далее подстроечным резистором R11 устанавливают ток 0,01 …0,2Q при напряжении на выходе АЗУ, соответствующем 1,5 В на каждый аккумулятор АКБ.

Рис. 3

Если напряжение АКБ менее 9 В, то исключают R9, R11, с помощью делителей R3R4R5 устанавливают предварительно напряжение, соответствующее заряженной АКБ плюс падение напряжения на диоде VD7, затем, согласно вышеизложенному, определяют сопротивление резисторов R6, R7, R12 и окончательно устанавливают напряжение ограничения зарядки АКБ подстроечным резистором R5.

Литература

1. Немного о зарядке никель-кадмиевых аккумуляторов. — Радио, 1996, № 7, с. 48.
2. Семушин С. Источники тока и их применение. — Радио, 1978, №1, с. 39; №2, с. 44.

Автор: С. Тихонов, г. Калтан Кемеровской обл.

Возможно, Вам это будет интересно:

meandr.org

Общие — Аккумулятор Зарядное Устройство Электроника Инструкция

Аккумулятор Зарядное Устройство Электроника Инструкция

Выбирай пуско- зарядное устройство для своего автомобиля. Сравнивай цены и покупай Авто и Мото; Автоэлектрика и электроника. Автоэлектрика и.

Режим зарядки батарей согласно требованиям « Инструкции по Ещё одна схема зарядного устройства « ЭЛЕКТРОНИКА ». зарядки и разрядки автомобильных аккумуляторов на таймере КР1006ВИ1.

Зарядное устройство « Электроника ». Почитайте инструкцию к зарядному устройству. Возможно, там есть рекомендации по зарядке с помощью этого устройства сильно разряженных аккумуляторов. 2.

Приходится часто подзаряжать аккумулятор? Зарядные устройства производства фирмы «Сонар» оставили в душе неизгладимое к инструкции степлером прикрепили листочек, на котором было написано, что с некоторыми(!).

Зарядное устройство для аккумуляторов » Электроника » — отзывы. 5. Отзыв о Зарядное устройство для аккумуляторов » Электроника «. Рекомендуют: 100.

Мастер-классы, инструкции, полезные советы, рецепты. Главная Зарядное устройство для автомобильного аккумулятора Категория: Электроника.

Основу зарядного устройства для автомобильных аккумуляторов, принципиальная схема которого приведена на рисунке, составляет интегральная микросхема МА7815 с системой защиты и цепями аналоговых индикаторов. Индикаторы обеспечивают контроль зарядного тока и напряжения аккумулятора. Сетевое напряжение 220 В преобразуется трансформатором Тr до значения примерно 17-20 В. При этом трансформатор должен быть рассчитан на рабочий ток не менее 1,5 А. Защиту от межвиткового замыкания в первичной обмотке трансформатора обеспечивает предохранитель Pol. Переменное напряжение, сформированное на вторичной обмотке трансформатора, выпрямляется четырьмя диодами D1-D4 типа 1N5404 (KY708), включенными по мостовой схеме, и фильтруется конденсатором С1. Выпрямленное напряжение поступает на стабилизатор IO1 типа МА7815, к выводам которого подключены блокировочные конденсаторы емкостью 100 nF Выходное напряжение стабилизатора (15 В) уменьшается до требуемых 14,3 В с помощью диода D6. Дроссель TL, намотанный на тороидальном сердечнике, сглаживает скачки напряжения. Каскады аналоговой индикации тока и напряжения, состоящие из амперметра и вольтметра с соответствующими цепями, обеспечивают контроль величины зарядного тока и уровня напряжения аккумулятора. После подключения аккумулятора к зарядному устройству ток зарядки, ограниченный стабилизатором, составляет примерно 1 А. По мере зарядки аккумулятора и увеличения его напряжения зарядный ток снижается до 0,1 А. После того, как напряжение аккумуляторной батареи перестанет возрастать, зарядка закончится. В случае перепутывания клемм при подключении зарядного устройства к аккумулятору, диод D7 инициирует короткое замыкание. При этом предохранитель Ро2 перегорит и отключит аккумулятор от зарядного устройства, а свечение красного диода проинформирует о неправильном подключении аккумулятора. В предлагаемом зарядном устройстве используются широко распространенные детали. При желании конструкцию устройства можно упростить, удалив из схемы дроссель TL, защитный диод D7, индикационный светодиод D8, резистор R3 и даже выключатель на выходе зарядного устройства. Индикаторная лампа Z, подключенная к отдельной обмотке, используется для подсветки индикаторов и не влияет на работу устройства. Микросхему Ю1 следует разместить на алюминиевом радиаторе, который должен быть изолирован от корпуса зарядного устройства. Блокирующие конденсаторы следует установить в непосредственной близости от стабилизатора. Резисторы R1 и R3 должны быть мощностью не менее 1 Вт. Шунтирующий резистор R2 изготовлен из нихромо-вой проволоки, его сопротивление выбирается в зависимости от типа используемого амперметра. Сопротивление в цепи вольтметра образовано резистором R4 и подстроеч-ным потенциометром R5. Номиналы этих элементов выбираются в зависимости от используемого вольтметра. Силовые элементы зарядного устройства размещаются на задней стороне корпуса. При этом особое внимание следует обратить на крепление сетевого провода, трансформатора и сетевого выключателя.

Зима. Мороз. Двигатель запускается тяжело. Резко возрастает нагрузка на аккумулятор. А за состоянием аккумулятора нужно следить: проверять и вовремя его заряжать. Летом АКБ редко когда приходится заряжать, часто хватает зарядки от генератора автомобиля, а зима — это время частого использования автомобильных зарядных устройств. Рассмотрим некоторые модели зарядных устройств промышленного производства, выпускаемых раньше и наиболее часто используемых автомобилистами. УСТРОЙСТВО ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ БЫТОВОЕ ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И» Устройство зарядно-выпрямительные с плавным регулированием стабилизированного тока зарядки предназначена для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ (12В.) и 3 СТ (6 В.) ёмкостью до 60 А-ч в автоматическом и ручном режимах. Разрешается заряжать батареи емкостью более 60 А-ч, но при этом ток зарядки не должен превышать 6,3 А! 12-вольтовая батарея может заряжаться как автоматическом, так и в ручном режимах, а 6-вольтовая батарея заряжается только в ручном режиме. Можно заряжать последовательно соединенные две 6-вольтовые батареи. С помощью зарядного устройства можно определить полярность аккумуляторных батарей. Устройство зарядное имеет электронную защиту от короткого замыкания при подключении его к аккумуляторной батарее, а также при ошибочной переполюсовки. Технические характеристики зарядного устройства ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И» Порядок работы Режим зарядки батарей согласно требованиям «Инструкции по эксплуатации» батарей аккумуляторных. Устройство зарядное функционирует только с емкостной нагрузкой. Для запуска устройства зарядного, при подключении к устройству слабозаряженной аккумуляторной батареи или незаряженной емкостной нагрузки, необходимо нажимать кнопку КОНТРОЛЬ до включения устройства (до 1/3 секунд), что определяется включением индикатора. В устройстве зарядном «Электроника – М» величина зарядного тока определяется по маркировке, нанесенной на панели, а также по яркости свечения индикатора. Отклонение величины тока зарядки от маркированного значения при номинальном значении напряжения питания не более ±0,5А. При зарядке аккумуляторной батареи с наличием сульфатации значение зарядного тока может отличаться от указанного. Работа устройства зарядного при зарядке 12-вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме. Установите ручку регулятора в левое крайнее положение, переключатель на режим работы РУЧ. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-». Включите устройство зарядное в сеть: должен включиться (загореться) индикатор, установите регулятором тока необходимую величину тока зарядки, при этом должен включиться (загореться) индикатор, сигнализирующий о протекании зарядного тока. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов. Порядок работы при зарядке 12-вольтовой аккумуляторной батареи в автоматическом режиме. Установите ручку регулятора в левое – крайнее положение. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-». Включите устройство зарядное в сеть, при этом должен включиться индикатор. Установите ручкой регулятора необходимую величину зарядного тока, включается индикатор, переключатель на режим работы «АВТ». Стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, индикатор отключается, а стрелка индикатора на нулевой отметке. После бестоковой паузы начинается процесс зарядки аккумуляторной батареи: зарядка-пауза-зарядка-пауза. Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи. Признаками окончания процесса зарядки являются длительные без токовые паузы, обильное газовыделение, а также постоянство плотности электролита и напряжения на аккумуляторной батарее. Для окончательной зарядки аккумуляторной батареи рекомендуем в конце процесса зарядки перейти на ручной режим. Устройство УЗ-ПА-6/12-6,3 и принцип работы Устройство УЗ-ПА представляет собой выпрямитель, с плавной установкой тока. С выводов 3,6 сетевого трансформатора TV1 напряжение поступает на 2-х-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2. Выпрямленное напряжение подается на аккумуляторную батарею через контакты XI («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1. Для отключения цепи заряда от аккумулятора через (10,5 ±1) ч, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1, VT4, VТ8, VТ9, VТ10 и интегральной схеме (ДД1). На транзисторе VТ1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме ДД1 — счетчик с импульсов, на транзисторах VТ8 и VТ10 — делитель частоты на 2, на транзисторе VТ6 — управляемый генератор (стабилизатор) тока. При этом необходимый ток заряда устанавливается потенциометром RP1. Генератор управляющих импульсов выполнен на транзисторах VТЗ, VТ7. Транзистор VТ2 является усилителем этих импульсов по мощности. На диоде VД1 выполнена схема защиты от короткого замыкания и переполюсовки выводов. Схема на транзисторах VТ4 и VТ5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза). На диодах VД7 и VД8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VД5 и VД6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение. Для индикации включения сети и конца заряда служат светодиоды VД2 и VД13. С выводов 3 и 6 силового трансформатора снимается переменное напряжение 36 В. Конструктивно устройство состоит из нижнего и верхнего корпуса, лицевой панели, радиатора, печатной платы с радиоэлементами и силового трансформатора. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Устройство зарядное просто и надежно в эксплуатации. Однако, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Некоторые неисправности приведены в таблице ниже. 1. При подключении зарядного устройства к аккумуляторной батарее отсутствует показание зарядного тока 1. Ручка недостаточно повернута по часовой стрелке 1. Вращением ручки установить необходимый ток 2. Плохой контакт между выходными зажимами «+» и «-» и выводами аккумуляторной батареи 2. Проверить состояние выводов. При необходимости зачистить их 3. Перепутана полярность при подключении зарядного устройства к выводам аккумуляторной батареи 3. Проверить полярность и подключить согласно рис. 4 4. Выходные зажимы «+» и «-» замыкаются между собой 4. Разомкнуть зажимы 5. Короткое замыкание в аккумуляторной батарее или она чрезмерно разряжена, напряжение на ней менее 4В) 5. Проверить аккумуляторную батарею, если устройство исправно Проверить устройство следующим образом: подключить к выходным зажимам соблюдая полярность («+» к «+», «-» к «-») любой источник постоянного напряжения не менее 4 В (заведомо исправную аккумуляторную батарею или батарею из сухих элементов): вращая ручку проверить по амперметру наличие тока. Если ток заряда есть, то устройство исправно, неисправность следует искать в заряжаемой аккумуляторной батарее 2. При подключении зарядного устройства к аккумуляторной батарее стрелка амперметра зашкаливает 1. Ручка выведена вправо до конца 1. Установить ток вращением ручки против часовой стрелки 3. При включении зарядного устройства в сеть не горит светодиод СЕТЬ 1. Сгорел предохранитель 1. Заменить предохранитель Принцип работы зарядно-разрядного устройства Зарядно-разрядное устройство состоит из собственно зарядного устройства (ЗУ), обозначенного на схеме прямоугольником, и электронного узла управления. Питание узла управления осуществляется от аккумуляторной батареи. В качестве порогового элемента (компаратора), вырабатывающего сигнал при достижении напряжением на аккумуляторе значения свыше 14,2…14,5 В и при снижении до 10,5 В, используется интегральный таймер КР1006ВИ1 (микросхема DA1). Ток зарядки устанавливают в соответствии с инструкцией по эксплуатации аккумуляторной батареи, т.е. равным 1/10 или 1/20 емкости батареи. Если зарядка идет без контроля оператора, следует обеспечить ограничение колебаний зарядного тока при возможных колебаниях сетевого напряжения. Самый простой способ стабилизации тока — включение двух-трех параллельно соединенных автомобильных ламп мощностью 40… 50 Вт в разрыв одного из выходных проводов зарядного устройства. Такой же эффект может быть достигнут включением лампы напряжением 220 В и мощностью 200…300 Вт в разрыв одного из входных (сетевых) проводов ЗУ. Сопротивление вольфрамовой нити ламп накаливания возрастает с увеличением температуры, т.е. лампа обладает свойствами стабилизатора тока. Зарядный ток содержит дозированную разрядную составляющую, что благотворно сказывается на протекании электрохимических процессов в батарее. Разрядная составляющая тока протекает через резистор R 19 и транзистор VT3 и равна примерно 0,5 А. В процессе зарядки напряжение на полюсных выводах аккумулятора плавно увеличивается. Известно, что напряжение полностью заряженной батареи составляет 14,2…14,5 В. Измерение этого напряжения следует производить в отсутствие зарядного тока, поскольку импульсы зарядного тока в зависимости от степени разряженности аккумуляторной батареи увеличивают мгновенное значение напряжения на ее зажимах на 1…3 В по сравнению с режимом, когда ток зарядки не протекает. Для обеспечения такого режима измерения в устройстве использованы элементы U1, R4, VT2. В режиме зарядки транзистор VT2 открыт. Подробнее о работе этого зарядно-разрядного устройства Вы можете прочитать скоро в следующей статье. Ещё один вариант автоматического зарядного устройства на двух счётчиках К176ИЕ12 и К176ИЕ8 На транзисторе VT6 КТ503Б собран формирователь импульсов для работы счётчиков (100 Гц). Запускается зарядное устройство кнопкой «Пуск» после чего счётчики сбрасываются и начинается отчёт времени. По истечении заданного числа импульсов с выв 3 МС К176ИЕ8 логич. 0 сначала закрывается полевой транзистор VT5 (КП103Б), тем самым ограничивая ток зарядки. Затем после появления лог. 0 (сигнала закрытия) с выв.4 МС К176ИЕ8 закрывается VT4 (КП103Б), тем самым отключается зарядка АКБ. Через VT1, VT2, VT3 осуществляется регулировка управления тиристорами. Скоро будут опубликованы общие рекомендации по эксплуатации автомобильных зарядных устройств. При написании статьи использовались руководства по эксплуатации вышеописанных устройств. А. Зотов, Волгоградская обл. Мастер Винтик. Всё своими руками! — это сайт для любителей делать, ремонтировать, творить своими руками! Здесь вы найдёте бесплатные справочники, программы. На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях. Вы любите мастерить, делать поделки? Присылайте фото и описание на наш сайт по почте или через форму. Программы, схемы и литература — всё БЕСПЛАТНО!

gig-byte114.fo.ru

Зарядные устройства импульсные своими руками: схемы, инструкция, отзывы

Порой аккумулятор в автомобиле разряжается очень быстро. В итоге приходится использовать различные приборы для того, чтобы завести машину. На сегодняшний день большой популярностью пользуются именно импульсные зарядные устройства. Основными их производителями принято считать компании «Сонар» и «Бош».

Однако некоторые люди не могут себе позволить купить указанные приборы, поскольку они дорого стоят. В такой ситуации можно попробовать самостоятельно собрать модель. Для того чтобы разобраться в импульсных зарядках, необходимо взглянуть на стандартную схему устройства.

Схема обычной зарядной модели

Схемы импульсных зарядных устройств для автомобильных аккумуляторов включают в себя трансформатор с магнитопроводом, а также транзисторы. Для настройки напряжения используются регуляторы, которые подсоединены к модуляторам. Также схема импульсного зарядного устройства включает в себя специальные триггеры. Основной их задачей является повышение стабильности напряжения. Для подключения прибора на зарядке имеются зажимы. Непосредственно само электричество подается через кабель.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Устройство на 6 В: схема и инструкция

Сделать на 6 В импульсное зарядное устройство своими руками довольно просто. С этой целью для трансформатора сооружается небольшая платформа. Также необходимо заранее заготовить изоляторы. Непосредственно трансформатор часто применяют силового типа. Проводимость тока у него в среднем равняется 6 мк. Еще важно отметить, что система способна справляться с повышенным отрицательным сопротивлением. Осцилляторы используются импульсного типа.

Для нормальной работы прибора также потребуется линейный тетрод. Подбирать его следует с обкладкой. Некоторые эксперты настоятельно советуют использовать фильтры. Таким образом, можно стабилизировать напряжение, когда перегрузки в сети превышают отметку в 20 В. По эксплуатации инструкция импульсного зарядного устройства очень простая. Для подключения устройства потребуются зажимы. При этом вилку следует воткнуть в розетку.

Как сделать зарядное на 10 В?

Схемы импульсных зарядных устройств для автомобильных аккумуляторов включают в себя понижающие трансформаторы. Начинать сборку модели следует с поиска качественного трансформатора. В данном случае потребуется мощный магнитопровод. Еще в схемы импульсных зарядных устройств для аккумуляторов входят изоляторы. Многие эксперты устанавливают регуляторы с модуляторами. Таким образом, показатель входного напряжения можно уменьшать или увеличивать. В данном случае многое зависит от мощности автомобильного аккумулятора.

Непосредственно тетроды применяются только с обкладками. Резисторы используются расширительного типа. У некоторых модификаций встречаются триггеры. Данные элементы позволяют справляться с коротковолновыми помехами, которые возникают в сети с переменным током при резком повышении уровня тактовой частоты.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Отзывы о моделях на 12 В

Импульсные зарядные устройства для аккумуляторов на 12 В в наше время пользуются большим спросом. Если верить отзывам экспертов, то для сборки модели используются понижающие трансформаторы. Осциллятор в данном случае потребуется с высокой проводимостью тока. Также важно отметить, что для моделей подходят только подстроечные триггеры.

Тетроды, в свою очередь, используются линейного типа. Параметр допустимой перегрузки в устройствах не превышает 15 Вт. Показатель номинального ток составляет в среднем 4 А. Магнитопроводы у моделей устанавливаются за трансформаторами. Специально для них необходимо подобрать качественные изоляторы. Для подключения зарядного прибора понадобятся зажимы. Если верить экспертам, то следует учесть, что самостоятельно их изготовить будет достаточно сложно.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Однофазные модификации

Сделать однофазное импульсное зарядное устройство своими руками можно на базе понижающего трансформатора. Для их сборки также используются регуляторы. Модуляторы в данном случае подойдут только коммутируемого типа. Непосредственно триггеры устанавливаются с изоляторами. Некоторые эксперты рекомендуют также использовать резиновые подкладки.

Тетроды подбираются с высокой пропускной способностью. Регуляторы устанавливаются над модулятором. Резисторов в данном случае потребуется три. Номинальное напряжение они обязаны выдерживать на отметке в 10 В. Для подключения приора понадобятся металлические фиксаторы.

Двухфазные устройства

Двухфазное автоматическое импульсное зарядное устройство собирается довольно просто. Однако в этой ситуации не обойтись без силового трансформатора. Также для сборки используются только расширительные резисторы. Показатель входного напряжения в сети, как правило, не превышает 12 В. Тиристоры для моделей используются с изоляторами. Непосредственно модулятор устанавливается на подкладку. Регулятор в данном случае подойдет поворотного типа. Для преодоления помех применяются магнитопроводы. Подключаются устройства данного типа через провод. От сети 220 В они работать тоже могут. Для подсоединения к аккумуляторам необходимы зажимы.

Отзывы о трехфазной модификации

Трехфазное импульсное зарядное устройство отзывы от экспертов имеет хорошие. Преимущество моделей заключается в том, что они способны выдерживать больше перегрузки. Магнитопроводы в данном случае устанавливаются с проводимостью на уровне 6 мк. Для стабилизации выходного напряжения применяются линейные резисторы. В некоторых случаях устанавливаются и кодовые аналоги. Однако срок службы у них не большой.

Также важно отметить, что предельное напряжение в устройствах следует регулировать при помощи модуляторов. Устанавливаются они сразу за трансформаторами. Для преодоления магнитных помех применяются подстроечные триггеры. Многие эксперты для сборки зарядных устройств рекомендуют устанавливать фильтры. Указанные элементы помогут значительно уменьшить параметр отрицательного сопротивления в цепи.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Применение импульсного трансформатора РР20

Автомобильные зарядные устройства (импульсные) с данными трансформаторами встречаются часто. В первую очередь следует отметить, что показатель номинального напряжения у них не превышает 10 В. Параметр рабочего тока равняется в среднем 3 А. Осцилляторы для сборки устройства часто используются с не большой проводимостью.

Магнитопроводы в данном случае устанавливаются на подкладках. Расширительные резисторы используются часто. Для регулировки номинального напряжения стандартно применяют модуляторы. У некоторых модификаций используются триггерные блоки. Для нормальной работы системы также не обойтись без линейных тетродов. Зажимы для прибора целесообразнее покупать отдельно. Сделать их самостоятельно очень сложно.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Использование трансформаторов РР22

Зарядные устройства (импульсные) с этими трансформаторами являются довольно распространенными. Для того чтобы самостоятельно собрать модификацию, потребуется найти качественный осциллятор. Также трансформатор будет работать только с магнитопроводом на 3 мк. В данном случае больше всего подходят резисторы расширительного типа. Однако в первую очередь важно заняться установкой регулятора. С этой целью нужно использовать коммутируемый модулятор, который устанавливается на подкладке.

Далее важно заняться полупроводниковым транзистором. Для того чтобы избежать коротких замыканий, многие эксперты рекомендуют использовать стабилизаторы. На рынке представлено множество однополюсных модификаций. В данном случае номинальное напряжение будет находиться в районе 5 В. Показатель рабочего тока составляет примерно 4 А.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Зарядное оборудование с трансформатором РР30

Для того чтобы собрать зарядные устройства (импульсные) с указанными трансформаторами, потребуется мощный магнитопровод. При этом осциллятор целесообразнее применять на 2 мк. Параметр отрицательного сопротивления в цепи обязан быть выше 3 Ом. Устанавливается магнитопровод рядом с трансформатором. Для подсоединения модулятора потребуется два контакта. Также важно отметить, что регуляторы целесообразнее использовать поворотного типа.

Многие эксперты рекомендуют резисторы устанавливать на обкладке. Все это позволит значительно сократить случаи коротких замыканий. Для стабилизации напряжения стандартно применяются фильтры. Триггерные блоки с данными трансфокаторами чаще всего используются подстроечного типа. Однако в наше время их найти сложно. Чаще всего попадаются именно оперативные аналоги. Номинальное напряжение в цепи они способны выдерживать в 15 В.

Применение разделительных трансформаторов

Разделительные трансформаторы очень редко встречаются. Основная их проблема кроется в малой проводимости тока. Также важно отметить, что они способны работать только на кодовых резисторах, которые дорого стоят в магазине. Однако преимущества у моделей есть. В первую очередь это касается повышенного номинального напряжения в цепи. Таким образом, зарядка автомобильного аккумулятора много времени не отнимет.

Также нужно отметить, что эти трансформаторы являются компактными, и в машине не займут много места. Тиристоры в данном случае применяются лишь волнового типа. Устанавливаются они чаще всего на обкладках. Для припайки модулятора применяется изолятор. Транзисторы многие эксперты настоятельно рекомендуют использовать полупроводникового типа. В магазине они представлены с различной проводимостью. В итоге параметр отрицательного сопротивления в цепи не должен превышать 8 Ом. Для подсоединения прибора к автомобильным аккумуляторам используются зажимы.

Модель с трансформатором КУ2

Трансформаторы данной серии имеют большие габариты и способны работать лишь с магнитопроводами на 4 мк. Все это говорит о том, что для нормальной эксплуатации прибора потребуются триггеры. При помощи данных устройств получится стабилизировать выходное напряжение. Также возле трансформаторов потребуется установить два фильтра. Некоторые эксперты настоятельно рекомендуют использовать стабилитроны. Однако данные устройства способны работать только при не больших перегрузках в сети.

Резисторы в данном случае можно смело применять расширительного типа. Для регулировки выходного напряжения используются коммутируемые модуляторы. Непосредственно регуляторы устанавливать следует через дроссель. Если верить отзывам экспертов, то трансформатор для безопасного использования следует располагать на подкладке. В данном случае потребуются два изолятора. Транзистора чаще всего применяются полупроводникового типа.

Зарядное оборудование с трансформатором КУ5

Зарядные устройства (импульсные) с указанными трансформаторами не пользуются большим спросом. В первую очередь это вызвано низким выходным напряжением. Таким образом, зарядка автомобильного аккумулятора занимает много времени. Однако если использовать мощный осциллятор, то ситуацию можно немного поправить. Также многие эксперты рекомендуют устанавливать расширительные резисторы.

В данном случае модулятор подойдет только коммутируемого типа. У некоторых моделей встречаются однополюсные стабилитроны. Однако в этой ситуации трансформатор может не выдержать чрезмерной нагрузки. Триггер часто применятся подстроечного типа. Для борьбы с коротковолновыми помехами не обойтись без фильтров. Чтобы подсоединить устройство к автомобильному аккумулятору используют зажимы.

Модель со сдвоенным дросселем

Зарядные устройства (импульсные) с двоенными дросселями позволяют использовать более двух модуляторов. Таким образом, можно устанавливать цифровые регуляторы напряжения. В данном случае трансформаторы чаще всего подбираются понижающего типа. Непосредственно осцилляторы используют на 3 мк. Резисторы многие эксперты рекомендуют устанавливать расширительного типа. В свою очередь кодовые аналоги не смогут долго прослужить. Тиристорные блоки применяются как волнового, так и оперативного типа.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

Подведение итогов

Учитывая все вышесказанное, следует отметить, что наиболее востребованными считают трехфазные модификации. Для того чтобы их собрать, необходимо уметь пользоваться паяльной лампой. Детали для устройства нужно приобретать в специализированных магазинах. Также следует помнить о технике безопасности при подключении прибора к сети.

fb.ru

Зарядные устройства «СОНАР» и «ЭЛЕКТРОНИКА». Опыт эксплуатации.

www.rust-am.narod.ru

Общие — Зарядное Устройство Электроника Инструкция

Приобрел зарядное устройство Электроника по совету бывалых.

Техническое описание и инструкция по эксплуатации предназначены для. Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д-УХЛ 3.1 СОНАР к инструкции степлером прикрепили листочек, на котором было. Приобрел зарядное устройство Электроника по совету бывалых условиях, как и написано в инструкции «

Зажим со знаком «+» подключите к клемме «+». Признаком окончания процесса зарядки является обильное. В этом. случае нужно дать электролиту остыть до 3. Подключите к устройству зарядному с помощью кабеля нагрузки.

Зажим со знаком «+» подключите к клемме «+». После бестоковой паузы начинается. В большинстве случаев. Зажим со знаком «+» подключите к клемме «+». Установите. ручкой регулятора необходимую величину тока зарядки, переключатель на режим.

Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

АВТ.

Если индикатор не включается, поменяйте местами зажимы. Гарантии изготовителя

Для снятия статического заряда необходимо доступную часть корпуса. Последовательно соединенные две 6- вольтовые батареи заряжаются. Убедитесь в том, что поставлена дата. Шнур. питания и кабели нагрузки размещены в отсеке устройства.

Подключите. 1. 2- вольтовую автомобильную лампу накаливания мощностью (1. Вт к зажимам. кабеля нагрузки.

Признаком окончания процесса зарядки является обильное. В этом. случае нужно дать электролиту остыть до 3.

Подключите к устройству зарядному с помощью кабеля нагрузки. Зажим со знаком «+» подключите к клемме «+». После бестоковой паузы начинается.

В большинстве случаев. Зажим со знаком «+» подключите к клемме «+». Установите. ручкой регулятора необходимую величину тока зарядки, переключатель на режим. АВТ.

Проконтролируйте по индикаторам бестоковую паузу. Если. бестоковая пауза длится (0,5- 1) секунд, аккумуляторную батарею необходимо. Если бестоковая пауза длится (1- 2) минуты, аккумуляторная батарея не. Подключите устройство зарядное к. Поверните ручку регулятора тока по часовой стрелке. Если при этом. включается индикатор, полярность клемм аккумулятора соответствует маркировке на.

Если индикатор не включается, поменяйте местами зажимы. Гарантии изготовителя

Комментарии (0)Просмотров (1)

betmegazoneacwf.fo.ru

• Как пишется полуавтомат

• Сварочный профессиональный полуавтомат

•

  Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

  Полуавтомат сварочный спутник

• Автоматическая контактная сварка

•

  Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

  Расчет трансформатора для сварочного полуавтомата

•

  Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

  Генератор автоматический

• Автоматический генератор

• Гвоздильный автомат

• Ресанта автоматический стабилизатор напряжения

• Автоматическая сварка под слоем флюса

•

  Картинка с сайта: xn—-etbbfq1almes8i3a.xn--p1ai

  Расход углекислоты при сварке полуавтоматом

Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д-УХЛ 3.1

Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 3.1 (в дальнейшем -устройство УЗ-А) предназначено для заряда 6-ти и 12-ти вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.

Перед началом эксплуатации устройства УЗ-А (необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ-А имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство УЗ-А рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

• Напряжение питающей сети — 220 ± 22 В;
• Частота сети — 50 ± 05 Гц;
• Диапазон установки тока заряда — 0,5 — 6,3 А;
• Автоматическое отключение от аккумуляторной батареи через -10,5 ± 1 ч;
• Потребляемая мощность, не более -145 Вт;
• Переменное напряжение для питания переносной автомобильной лампы (12 или 36±2В).

На лицевой панели расположены:

1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
2. индикатор тока для контроля тока заряда;
3. кнопка включения устройства зарядного в режим заряда;
4. ручка для установки тока заряда;
5. светодиод, сигнализирующий об окончании цикла заряда.

На заднюю стенку устройства зарядного вынесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка для питания переносной лампы (12 или 36 В), электропаяльника и др., и предохранитель.

В нижней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-» для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Картинка с сайта: avtoelektronika63.ru

Рис. 1. Внешний вид устройства зарядного автоматического «Электроника».

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый — не менее 3х элементов).

Проверку производить следующим образом:

1. Установить ручку В в крайнее левое положение.
2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод. Нажать кнопку [i]. При этом, если горел светодиод, то он погаснет.
4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ч- 10 секунд и величину тока устанавливать не более 3-5 А.
5. После проверки выведите ручку (против часовой стрелки до отсутствия показаний зарядного тока. Отключите зарядное устройство от сети и от батарейки.

Требования по технике безопасности

При эксплуатации устройства УЗ-А не допускается:

• замена предохранителя, а также ремонт устройства во включенном состоянии;
• механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и Т.Д.).

В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60 °С.

Устройство изделия

Устройство УЗ-А представляет собой выпрямитель с плавной установкой тока. С выводов 3, 6 сетевого трансформатора Т1 напряжение поступает на 2[-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.

Выпрямленное напряжение подается на аккумуляторную батарею через контакты X1 («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через 10,5 ± 1 час, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1 + VT11 и микросхеме DD1.

На транзисторе VT1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме DD1 — счетчик импульсов, на транзисторах VT8 и VT10 — делитель частоты на 2, на транзисторе VT6 — управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VTЗ и VT7.

Транзистор VT2 является усилителем этих импульсов по мощности.

Картинка с сайта: avtoelektronika63.ru

Рис. 2. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 1 (нумерация деталей выполнена согласно маркировке на заводской схеме).

Картинка с сайта: avtoelektronika63.ru

Рис. 3. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 2 (нумерация деталей выполнена согласно маркировке на заводской плате).

Картинка с сайта: avtoelektronika63.ru

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Картинка с сайта: avtoelektronika63.ru

Рис. 5. Монтажная плата устройства зарядного автоматического «Электроника».

На транзисторе VT11 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VT4 и VT5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза).

На диодах VD7 и VD8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VD5 и VD6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VD2 и VD13.

Предприятие — изготовитель оставляет за собой право замены отдельных элементов схемы, не влияющих на технические характеристики изделия.

Подготовка и порядок работы

Вынуть из ниши сетевой шнур и контактные зажимы.

Установить устройство устойчиво на ручку — подставку.

Установить ручку регулировки в крайнее левое положение.

Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:

• «+» зажима устройства к «+» аккумуляторной батареи;
• «-» зажима устройства к «-» аккумуляторной батареи.

Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод.

Нажать кнопку [i]. При этом, если после включения горел светодиод И, то он погаснет. Поворотом ручки регулировки установить по индикатору тока необходимый ток заряда.

При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6-8 часов ток заряда автоматически уменьшится в 1,3 — 2,5 раза.

Через 10,5 часов (± 1 час) устройство автоматически отключается от аккумуляторной батареи, при этом на лицевой панели загорится светодиод.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Источник статьи: http://radiostorage.net/3268-avtomaticheskoe-zaryadnoe-ustrojstvo-ehlektronika-uz-a-6-12-6d-uhl-3-1.html

Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

• Напряжение питающей сети — 220 ± 22 В;
• Частота сети — 50 ± 05 Гц;
• Диапазон установки тока заряда — 0,5 — 6,3 А;
• Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
2. амперметр — для контроля тока заряда;
3. ручка для установки тока заряда;
4. кнопка «РЕЖИМ» включающая устройство зарядное в автоматический или ручной режим заряда;
5. кнопка «КОНТРОЛЬ»;
6. светодиод «ЗАРЯД».

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-«, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

В нише задней стенки устройства зарядного находятся предохранители.

Картинка с сайта: avtoelektronika63.ru

Рис. 1. Внешний вид устройства зарядного «Электроника».

Картинка с сайта: avtoelektronika63.ru

Рис. 2. Принципиальная схема устройства зарядного «Электроника» (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!

Картинка с сайта: avtoelektronika63.ru

Рис. 3. Монтажная плата устройства зарядного «Электроника».

Картинка с сайта: avtoelektronika63.ru

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Табл. 1. Перечень элементов к принципиальной схеме прибора «УЗС-П-12-6,3».

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Картинка с сайта: avtoelektronika63.ru

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Источник статьи: http://radiostorage.net/3267-zaryadnoe-ustrojstvo-ehlektronika-uzs-p-12-6-3-uhl3-1.html

Автомобильные зарядные устройства. Схемы. Принцип работы.

Обзор распространённых автомобильных зарядных устройств. Принципиальные схемы. Назначение. Устройство. Возможные неисправности.

Зима. Мороз. Двигатель запускается тяжело. Резко возрастает нагрузка на аккумулятор. А за состоянием аккумулятора нужно следить: проверять и вовремя его заряжать. Летом АКБ редко когда приходится заряжать, часто хватает зарядки от генератора автомобиля, а зима — это время частого использования автомобильных зарядных устройств.

Рассмотрим некоторые модели зарядных устройств промышленного производства, выпускаемых раньше и наиболее часто используемых автомобилистами.

УСТРОЙСТВО ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ БЫТОВОЕ ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И»

Устройство зарядно-выпрямительные с плавным регулированием стабилизированного тока зарядки предназначена для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ (12В.) и 3 СТ (6 В.) ёмкостью до 60 А-ч в автоматическом и ручном режимах.

Разрешается заряжать батареи емкостью более 60 А-ч, но при этом ток зарядки не должен превышать 6,3 А!

12-вольтовая батарея может заряжаться как автоматическом, так и в ручном режимах, а 6-вольтовая батарея заряжается только в ручном режиме. Можно заряжать последовательно соединенные две 6-вольтовые батареи.

С помощью зарядного устройства можно определить полярность аккумуляторных батарей.

Устройство зарядное имеет электронную защиту от короткого замыкания при подключении его к аккумуляторной батарее, а также при ошибочной переполюсовки.

Картинка с сайта: avtoelektronika63.ru

Технические характеристики зарядного устройства

ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И»

• Питание устройства осуществляется от сети переменного тока напряжением (220±22) В и частотой 50 и 60 Гц.
• Максимальный т ок зарядки — 6,3 А.
• Диапазон регулирования стабилизированного тока зарядки от 0,2 до 6,3 А.
• Номинальное напряжение заряжаемой батареи — 12 В.

Устройство

Органы управления и индикации устройства зарядного выведены на лицевую панель:

• в устройстве зарядном «Электроника» стрелочный индикатор предназначен для индикации величины тока зарядки.
• в устройстве зарядном «Электроника–И» величина тока зарядки определяется по маркировке, нанесенной около светодиодного индикатора;
• в устройстве зарядном «Электроника-М» величина тока зарядки определяется по нанесенной на панели маркировке;
• регулятор предназначен для регулирования величины тока зарядки.
• индикаторы предназначены для определения режима работы устройства зарядного.
• кнопка КОНТРОЛЬ предназначена для контроля работоспособности и запуска устройства зарядного при подключении незаряженной емкостной нагрузки, а также слабозаряженной аккумуляторной батареи.

У зарядного устройства «Электроника–И» шаг индикации значения зарядного тока составляет :

• 0,5А – у12 разрядного индикатора тока;
• 1,0А – у 6 разрядного индикатора тока.

Порядок работы

Режим зарядки батарей согласно требованиям «Инструкции по эксплуатации» батарей аккумуляторных .

Устройство зарядное функционирует только с емкостной нагрузкой. Для запуска устройства зарядного, при подключении к устройству слабозаряженной аккумуляторной батареи или незаряженной емкостной нагрузки, необходимо нажимать кнопку КОНТРОЛЬ до включения устройства (до 1/3 секунд), что определяется включением индикатора.

В устройстве зарядном «Электроника – М» величина зарядного тока определяется по маркировке, нанесенной на панели, а также по яркости свечения индикатора. Отклонение величины тока зарядки от маркированного значения при номинальном значении напряжения питания не более ±0,5А. При зарядке аккумуляторной батареи с наличием сульфатации значение зарядного тока может отличаться от указанного.

Работа устройства зарядного при зарядке 12-вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме.

Установите ручку регулятора в левое крайнее положение, переключатель на режим работы РУЧ.

Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

Включите устройство зарядное в сеть: должен включиться (загореться) индикатор, установите регулятором тока необходимую величину тока зарядки, при этом должен включиться (загореться) индикатор, сигнализирующий о протекании зарядного тока. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов.

• Установите ручку регулятора в левое – крайнее положение. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».
• Включите устройство зарядное в сеть, при этом должен включиться индикатор.
• Установите ручкой регулятора необходимую величину зарядного тока, включается индикатор, переключатель на режим работы «АВТ». Стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, индикатор отключается, а стрелка индикатора на нулевой отметке. После бестоковой паузы начинается процесс зарядки аккумуляторной батареи: зарядка-пауза-зарядка-пауза. Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи.
• Признаками окончания процесса зарядки являются длительные без токовые паузы, обильное газовыделение, а также постоянство плотности электролита и напряжения на аккумуляторной батарее.
• Для окончательной зарядки аккумуляторной батареи рекомендуем в конце процесса зарядки перейти на ручной режим.

Стабилизация тока зарядки устройства зарядного в режиме «РУЧ» и в режиме «АВТ» не осуществляется при зарядке аккумуляторных батарей с наличием сульфатации электродной массы, с прорастанием сепараторов или их разрушением, с короблением электродов, с наличием вредных примесей в электролите. В большинстве случаев при этом происходит самопроизвольное неуправляемое снижение тока зарядки.

Порядок работы при определении состояния 12-вольтовой аккумуляторной батареи.

1. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».
2. Подключите устройство зарядное к сети. Установите ручкой регулятора необходимую величину тока зарядки, переключатель на режим работы «АВТ».
3. Включается индикатор, а стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, отключается индикатор, а стрелка индикатора на нулевой отметке. Проконтролируйте по индикаторам бестоковую паузу. Если бестоковая пауза длится (0,5-1) секунд, аккумуляторную батарею необходимо зарядить. Если бестоковая пауза длится (1-2) минуты, аккумуляторная батарея не требует зарядки.
4. Описанный временной режим работы устройства может не совпадать при включении аккумуляторной батареи, отработавший свой гарантийный срок, а также при следующих отклонениях в аккумуляторной батарее:

• коррозия токоотводов положительных электродов;
• оплывание активной массы положительного электрода;
• коробление электродов;
• прорастание сепараторов или их разрушение;
• короткое замыкание между электродами различной полярности;
• необратимая сульфатация электродной массы, наличие вредных примесей в электролите.

Подключите зажимы зарядного устройства к клеммам аккумуляторной батареи, ручку регулятора тока установите в крайнее левое положение, переключатель на режим работы «РУЧ». Подключите устройство зарядное к сети. Поверните ручку регулятора тока по часовой стрелке. Если при этом включается индикатор, полярность клемм аккумулятора соответствует маркировке на зажимах кабеля нагрузки. Если индикатор не включается, поменяйте местами зажимы и произведите проверку повторно.

Ещё одна схема зарядного устройства «ЭЛЕКТРОНИКА»

Картинка с сайта: avtoelektronika63.ru

Печатная плата зарядного устройства «ЭЛЕКТРОНИКА»

Картинка с сайта: avtoelektronika63.ru

Схема пуско-зарядного устройства для автомобильного АКБ «ЭЛЕКТРОНИКА ЗП-01»

Картинка с сайта: avtoelektronika63.ru

Другой вариант схемы «Электроника ЗП-01»:

Картинка с сайта: avtoelektronika63.ru

Этот вариант, но перерисованый:

Картинка с сайта: avtoelektronika63.ru

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ.1

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ-1 (в дальнейшем — устройство УЗ-ПА) предназначено для заряда 6 и 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства УЗ-ПА необходимо изучить руководство по эксплуатации, а также правила по уходу и эксплуатации аккумуляторной батареи. Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом: что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Внимание. Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

В устройстве отсутствует указанный на схеме переключатель SВ1 и кнопка на лицевой панели. Обнуление счетчика таймера происходит автоматически при включении устройства в сеть.

Устройство УЗ-ПА рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10° С до плюс 40° С и относительной влажности до 98% при 25° С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Устройство УЗ-ПА-6/12-6,3 и принцип работы

Устройство УЗ-ПА представляет собой выпрямитель, с плавной установкой тока. С выводов 3,6 сетевого трансформатора TV1 напряжение поступает на 2-х-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2. Выпрямленное напряжение подается на аккумуляторную батарею через контакты XI («плюс») и Х2 («минус»).

Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через (10,5 ±1) ч, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1, VT4, VТ8, VТ9, VТ10 и интегральной схеме (ДД1).

На транзисторе VТ1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме ДД1 — счетчик с импульсов, на транзисторах VТ8 и VТ10 — делитель частоты на 2, на транзисторе VТ6 — управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VТЗ, VТ7. Транзистор VТ2 является усилителем этих импульсов по мощности.

На диоде VД1 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VТ4 и VТ5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза).

На диодах VД7 и VД8 собран выпрямитель питания схемы формирователя импульсов и счетчика.

Диоды VД5 и VД6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VД2 и VД13.

С выводов 3 и 6 силового трансформатора снимается переменное напряжение 36 В.

Конструктивно устройство состоит из нижнего и верхнего корпуса, лицевой панели, радиатора, печатной платы с радиоэлементами и силового трансформатора.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Устройство зарядное просто и надежно в эксплуатации. Однако, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Некоторые неисправности приведены в таблице ниже.

Наименование неисправностей, внешнее проявление и дополнительные признаки

Другой похожий вариант схемы устройства зарядного автоматического «ЭЛЕКТРОНИКА»

Картинка с сайта: avtoelektronika63.ru

Отличие от предыдущей схемы — добавление транзистора VT11 КТ315Г, ограничивающий максимальный ток устройства.

Устройство зарядно-разрядное УЗР-П-12/6-6,3-УХЛ3,1

Картинка с сайта: avtoelektronika63.ru

На рисунке стрелками обозначены основные узлы схемы.

Назначение

Устройство зарядно-разрядное (УЗР) предназначено для заряда обычным и восстановительным режимом стартерных аккумуляторных батарей всех типов, применяемых в отечественных автомобилях, мотоциклах и мотороллерах, а также для питания низковольтной активной нагрузки.

В режиме восстановительного заряда УЗР обеспе чивает восстановление структуры активных масс свинцового аккумулятора путем поляризации его электродов асимметричным током инфранизкой частоты, что позволяет снизить скорость коррозии решеток положительных пластин и увеличить срок службы аккумулятора на 20—40%.

Электронная схема зарядного устройства обеспечивает его защиту при несоответствии полярности подключаемых с аккумуляторной батарее зажимов, коротких замыканиях. А так же есть возможность плавно регулировать ток заряда от 0,1 до 6А, при входном напряжении 220 ±22 В.

Восстановительные заряды рекомендуется проводить:

• один раз в 3—4 месяца при малоинтенсивной эксплуата­ции аккумулятора;
• ежемесячно при длительной стоянке;
• до и после длительного бездействия;
• при введении в действие сухозаряженных аккумуля­торов с просроченным сроком хранения.

Технические характеристики

• Номинальное напряжение питающей сети, В

220;

В восстановительном режиме работы:

• время протекания тока в прямом направлении, р ежим заряда — от 90 до 160 с.;
• время протекания тока в обратном направлении, режим разряда — от 9 до 24 с.

Устройство для автоматической зарядки и разрядки автомобильных аккумуляторов на таймере КР1006ВИ1

Картинка с сайта: avtoelektronika63.ru

Принцип работы зарядно-разрядного устройства

Зарядно-разрядное устройство состоит из собственно зарядного устройства (ЗУ), обозначенного на схеме прямоугольником, и электронного узла управления. Питание узла управления осуществляется от аккумуляторной батареи. В качестве порогового элемента (компаратора), вырабатывающего сигнал при достижении напряжением на аккумуляторе значения свыше 14,2…14,5 В и при снижении до 10,5 В, используется интегральный таймер КР1006ВИ1 (микросхема DA1).

Ток зарядки устанавливают в соответствии с инструкцией по эксплуатации аккумуляторной батареи, т.е. равным 1/10 или 1/20 емкости батареи. Если зарядка идет без контроля оператора, следует обеспечить ограничение колебаний зарядного тока при возможных колебаниях сетевого напряжения.

Самый простой способ стабилизации тока — включение двух-трех параллельно соединенных автомобильных ламп мощностью 40… 50 Вт в разрыв одного из выходных проводов зарядного устройства. Такой же эффект может быть достигнут включением лампы напряжением 220 В и мощностью 200…300 Вт в разрыв одного из входных (сетевых) проводов ЗУ. Сопротивление вольфрамовой нити ламп накаливания возрастает с увеличением температуры, т.е. лампа обладает свойствами стабилизатора тока. Зарядный ток содержит дозированную разрядную составляющую, что благотворно сказывается на протекании электрохимических процессов в батарее. Разрядная составляющая тока протекает через резистор R 19 и транзистор VT3 и равна примерно 0,5 А.

В процессе зарядки напряжение на полюсных выводах аккумулятора плавно увеличивается. Известно, что напряжение полностью заряженной батареи составляет 14,2…14,5 В. Измерение этого напряжения следует производить в отсутствие зарядного тока, поскольку импульсы зарядного тока в зависимости от степени разряженности аккумуляторной батареи увеличивают мгновенное значение напряжения на ее зажимах на 1…3 В по сравнению с режимом, когда ток зарядки не протекает. Для обеспечения такого режима измерения в устройстве использованы элементы U1, R4, VT2. В режиме зарядки транзистор VT2 открыт.

Подробнее о работе этого зарядно-разрядного устройства Вы можете прочитать скоро в следующей статье.

Ещё один вариант автоматического зарядного устройства на двух счётчиках К176ИЕ12 и К176ИЕ8

Картинка с сайта: avtoelektronika63.ru

На транзисторе VT6 КТ503Б собран формирователь импульсов для работы счётчиков (100 Гц).

Запускается зарядное устройство кнопкой «Пуск» после чего счётчики сбрасываются и начинается отчёт времени. По истечении заданного числа импульсов с выв 3 МС К176ИЕ8 логич. 0 сначала закрывается полевой транзистор VT5 (КП103Б), тем самым ограничивая ток зарядки. Затем после появления лог. 0 (сигнала закрытия) с выв.4 МС К176ИЕ8 закрывается VT4 (КП103Б), тем самым отключается зарядка АКБ. Через VT1, VT2, VT3 осуществляется регулировка управления тиристорами.

Зарядное устройство «КЕДР-АВТО»

Ниже приведены несколько схем зарядного устройства семейства «Кедр»

Картинка с сайта: avtoelektronika63.ru

Картинка с сайта: avtoelektronika63.ru

Картинка с сайта: avtoelektronika63.ru

Картинка с сайта: avtoelektronika63.ru

Картинка с сайта: avtoelektronika63.ru

При написании статьи использовались руководства по эксплуатации вышеописанных устройств.

Источник статьи: http://www.mastervintik.ru/avtomobilnoe-zaryadnoe-ustrojstvo/
