Рация Baofeng UV-13 Pro

Рация Baofeng UV13 Pro – обновленная версия Baofeng BF-UV13. Они отличаются дизайном (корпусом), антенным разъемом — на данной модели тип разъёма: SMA-Male (папа), на антенне: SMA-Female (мама), а также разница в комплектации — в версии PRO присутствует гарнитура.

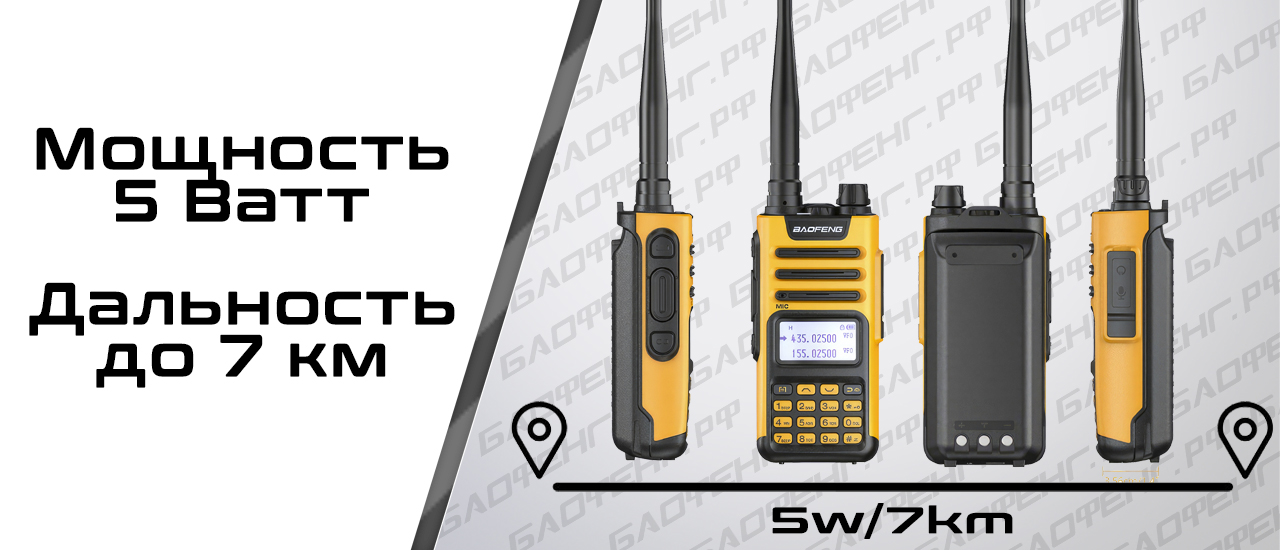

Мощность.

Максимальная выходная мощность радиостанции Baofeng UV13 Pro достигает 5 Ватт, что гарантирует дальность связи до 7 километров в оптимальных условиях. Это делает данную модель идеальной для использования в промышленных и строительных условиях, а также на спортивных мероприятиях и других мероприятиях на открытом воздухе.

Картинка с сайта: xn--80abhh4be6b.xn--p1ai

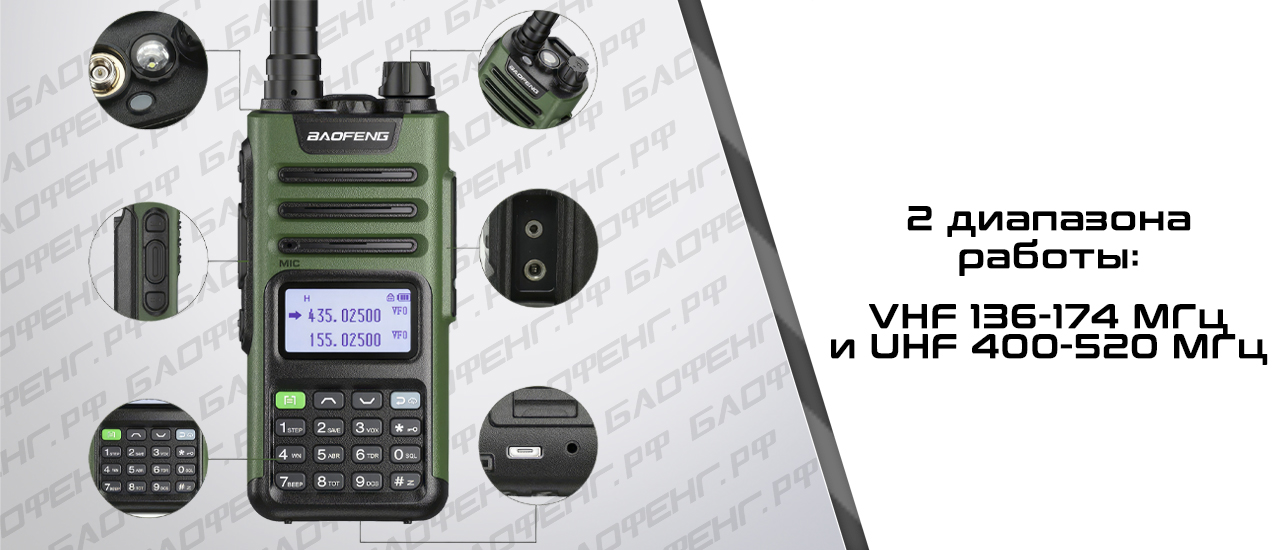

Диапазоны работы.

Портативная радиостанция Baofeng UV-13 Pro обеспечивает надежную связь в двух частотных диапазонах — VHF (от 136 до 174 мегагерц) и UHF (от 400 до 520 мегагерц), предоставляя пользователям широкие возможности для коммуникации. Этот универсальный инструмент связи подходит для использования в различных сферах, таких как строительство, производство, логистика, туризм, а также для любительских радиосвязей. Благодаря современным технологиям, применяемым в данной модели радиостанции, пользователи могут быть уверены в высоком качестве связи и надежности устройства.

Только у нас — бесплатное программирование LPD и PMR каналов по Вашему желанию при заказе!

Пожалуйста, при необходимости выберите соответствующую опцию.

Картинка с сайта: xn--80abhh4be6b.xn--p1ai

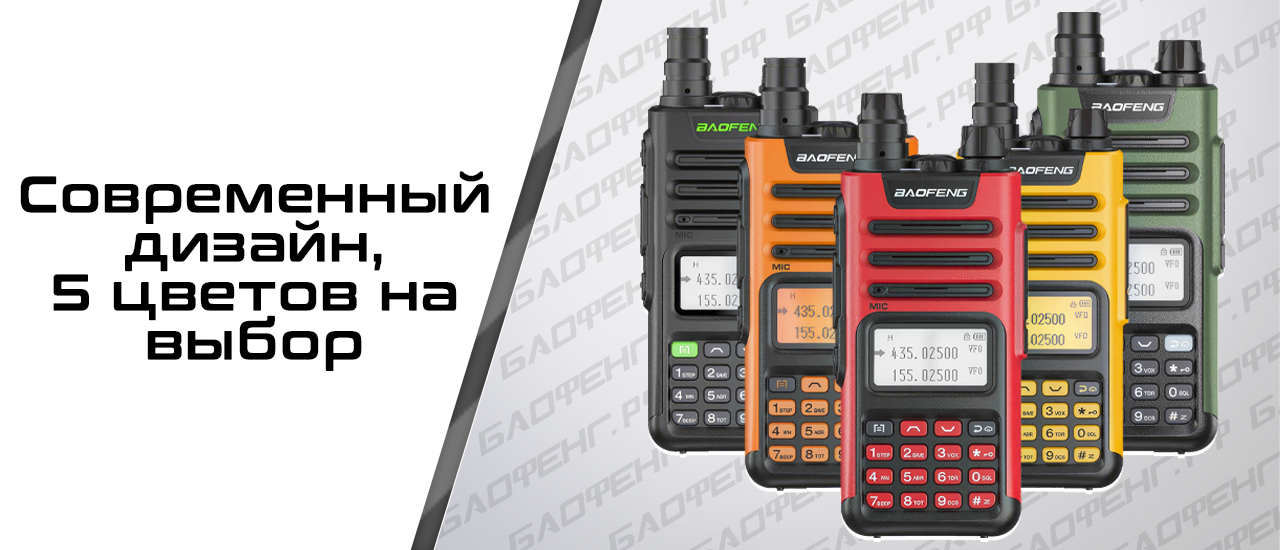

Дизайн.

Радиостанция Baofeng UV-13 Pro отличается современным дизайном и компактными размерами, что делает ее удобной для использования в повседневной жизни. Она доступна в пяти различных цветовых вариантах — черном, зеленом, оранжевом, красном и желтом, что позволяет каждому пользователю выбрать наиболее подходящий для себя вариант. Благодаря своей легкости и функциональности, эта радиостанция стала незаменимым помощником для многих людей, использующих ее в различных целях.

При заказе, пожалуйста, выберите опцию «Цвет».
Если Вы не выбрали цвет, то мы отправим произвольный.

Картинка с сайта: xn--80abhh4be6b.xn--p1ai

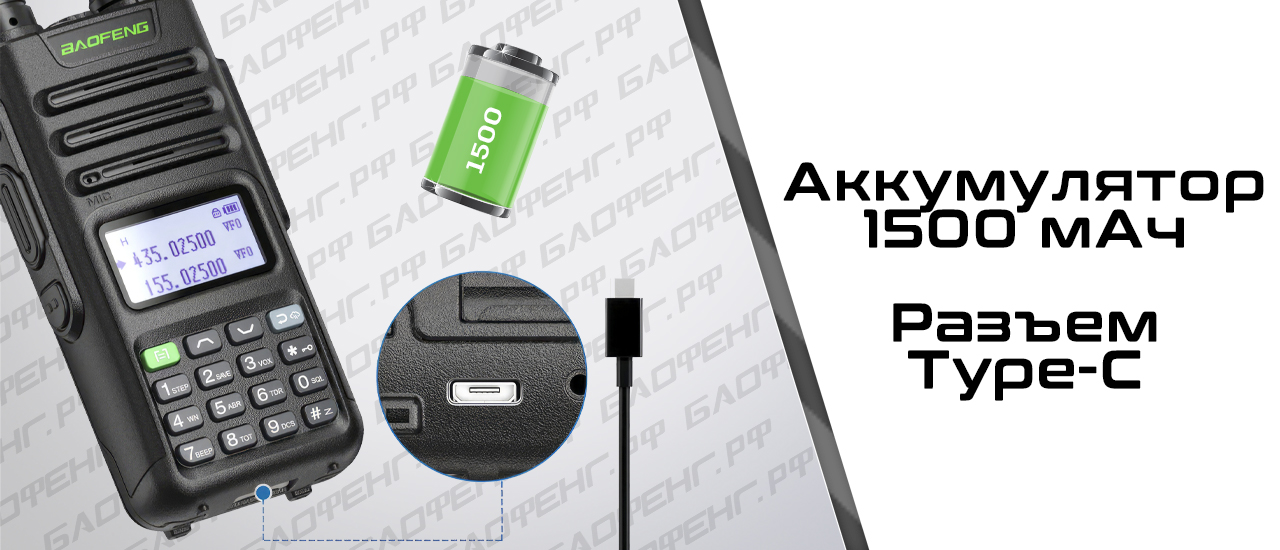

Аккумулятор.

Портативная радиостанция Baofeng UV-13 Pro оборудована мощным аккумулятором емкостью 1500 мАч, способным обеспечить продолжительное время работы устройства без дополнительной подзарядки. Наличие разъема USB Type-C дает возможность заряжать аккумулятор непосредственно от зарядного устройства, ноутбука, внешнего аккумулятора или любого другого источника питания, что делает процесс зарядки быстрым и удобным. Это позволяет использовать радиостанцию в любых условиях, не опасаясь внезапного разряда батареи.

Картинка с сайта: xn--80abhh4be6b.xn--p1ai

Поддержка CTCSS/DCS тонов.

Рация оснащена поддержкой CTCSS/DCS тонов, что исключит дополнительные помехи и позволит слышать только того, у кого установлены такие же значения — настройка функции производится прямо с клавиатуры без помощи ПК, также есть возможность сканирования CTCSS/DCS тонов.

Картинка с сайта: xn--80abhh4be6b.xn--p1ai

Функции.

Пороговый шумоподавитель обеспечивает комфортные условия приёма в условиях помеховой обстановки благодаря 9-ти уровневой тонкой подстройке, а блокировка клавиатуры спасет от случайного нажатия клавиш. Функция VOX позволит вести передачу без помощи рук Количество ячеек памяти составляет 999 шт. Фонарик выручит в условиях недостаточного освещения, а наличие FM-приемника украсит отдых на природе.

Характеристики

• Диапазон частот:136-174МГц(VHF), 400-520МГц(UHF)
• Мощность, Вт: 5 Вт
• Аккумулятор, мАч: Li-Ion 1500
• Радиус связи, км: до 7
• Активация передачи голосом, VOX: есть
• Количество ячеек памяти: 999
• CTCSS / DCS кодирование: есть
• Функция прослушивания двух каналов: есть
• LED-фонарик: есть
• FM-радио FM: 65-108 МГц: есть
• Защита от воды и пыли по стандарту IP54
• Размер, мм: 269 х 55 x 35
• Вес, гр.: 280

Комплект поставки:

• Рация
• Антенна
• Аккумулятор
• Гарнитура
• Зарядное устройство
• Ремешок
• Клипса на пояс
• Инструкция на английском языке

В этом году решили повторить прошлогоднюю экспедицию на рыбалку в «дикие» места. Так как сотовой связи там нет, в прошлый год брали с собой рации Comrade R5. Данные поделки себя зарекомендовали мягко скажем плохо — в пределах прямой видимости на воде переставали держать связь уже после 1-1,5км в ясную погоду, и это при заявленных 12 км. Поэтому в этот раз, было решено попробовать что-то другое. Требования были такими — зарядка 5в от USB (электричества не будет, заряжать будем от повербанки и солнечной батареи), небольшая цена (выкидывать большую сумму за неделю пользования раз в году душило земноводное), и самое главное — связь хотя-бы 3-4км, в идеале 5-6км (на большее расстояние отъезжать от базы не предполагалось). Под эти параметры подходила BaoFeng UV-13 PRO, модель довольно новая, поэтому никакой толковой информации про нее почти не было, брал так сказать на свой страх и риск. Если интересно, что из этого получилось — добро пожаловать под cut

Сразу дисклеймер — чукча не радиолюбитель, могу что-то рассказать не правильно, так что поправляйте, если что.
Покупать решил ревизию v2 — заявляют, что у нее и аккумулятор и передатчик помощнее, чем у v1, при этом переплата незначительная.
Покупка у данного продавца организована очень интересно — цена за 1 штуку ревизии v2 на 20 июня была 1365р, а при одновременной покупке 2 штук уже 4123р (сейчас такого уже нет). Какой хитрый продаван подумал я, кто ж покупает 1 рацию? Мне же 2 надо! Пришлось сначала купить одну за 1365, а потом сразу же вторую, но уже по цене 2061р. Поэтому я указал среднюю на момент покупки цену за 1 шт при покупке комплекта из 2 шт.

скрин покупки

Картинка с сайта: mysku.club

Конечно можно было бы купить с товарищем по 1 штуке по 1365р, но время уже поджимало и не хотелось попасть, что одна придет, а вторая не успеет. А так продавец отправил обе одним отправлением на почтамат Цайняо (Cainiao). Пришла посылка за 3 недели.
В комплекте сама тушка, аккумулятор, антенна, провод зарядки с блоком питания, прищепка, лямка на руку и мануал.

комплект

Картинка с сайта: mysku.club

В первую очередь, до включения, надо прикрутить антенну, а то можно спалить выходной тракт. Включаем — на экране появилась надпись baofeng и женским голосом что то типа «baofeng china mobile».
Рация пришла уже настроенная на английский язык и прошитая на 12 каналов UHF (Ultra High Frequency 378–512 МГц) и 5 каналов VHF (Very High Frequency 169–216 МГц). На всякий случай решил скачать настройки рации. Спаял провод для подключения — взял стандартный провод-переходник USB-com припаял 2,5мм и 3,5мм джеки по схеме.

распайка джеков

Картинка с сайта: mysku.club

и подключился программой P15UV CPS, к сожалению CHIRP пока не поддерживает UV-13.

Настройки с Китая

Картинка с сайта: mysku.club

сохраняем настройки в файл на всякий случай и пока на этом все — будем пробовать пользоваться скажем так из коробки — не у всех есть провод и навыки настройки.
По закону гражданский разрешенный к общению диапазон в UHF это частоты LPD (433-434), PMR (446) и еще есть, но только для радиолюбителей с позывным — диапазон в VHF 144-146 МГц, так что мы будем работать на 4 канале в UHF диапазоне.
Поехали на 2-х машинах и по рации общались между собой. В дороге рации показали себя неплохо — в пределах прямой видимости связь устойчивая, при значительном удалении могла теряться, но это было ожидаемо. Кабина авто экранирует радиоволны и для устойчивой связи на несколько км надо докупать и ставить внешнюю антенну. За сутки в пути батарея разрядилась до 1 деления, то есть на сутки нечастой связи вполне заряда хватит. Но похоже, что батарея это слабое место — прошлые рации отработали без зарядки почти неделю (может потому что почти не пользовались ими). Хорошо, что не нужны специальное зарядное и 220в — достаточно зарядного USB в прикуривателе машины.

Наконец мы приехали на место и теперь самое главное — испытание в полевых условиях

приехали!

Картинка с сайта: mysku.club

В общем, если кратко, то отработали рации отлично — устойчивая связь из любой точки в пределах 5 км (учитывая что дальше 5км по озеру не уехать), при этом даже неширокая каменистая коса высотой 10м заросшая лесом не мешала общению, что прямо скажем удивило. Соответственно в городе и в густом лесу думаю на такую дальность приема не стоит рассчитывать. Ради эксперимента (ввиду удаленности от цивилизации) проверил качество связи в VHF. Из максимально удаленной точки, где UHF работал четко, качество связи в VHF подкачало — были шумы. Из точки поближе разницы в качестве не было.
Заряжать старался каждый день, пока было солнечно — солнечная батарея заряжала в хорошую погоду довольно быстро.

на зарядке от солнечной батареи

Картинка с сайта: mysku.club

Из настроек, что сделал в отличии от того что было из магазина — в рации добавил функцию прослушивание двух каналов одновременно (MENU+7), чтобы не остаться без связи так как дети на базе могли случайно переключить передающую частоту.

В принципе на этом обзор можно завершить, но в последний день экспедиции на одной пропала информация на дисплее, только подсветка есть. В остальном работоспособность сохранилась, поэтому обратную дорогу ехал в слепую, стараясь случайно не сбить какую-нибудь настройку.

Мануал 1стр.

Картинка с сайта: mysku.club

полный мануал можно качнуть здесь
По приезду решаю вскрывать поциента — снимаю АКБ, откручиваю два болта torex, снимаю антенну и ручку громкости и выкручиваю фиксирующие гайки.

разборка рации

Картинка с сайта: mysku.club

При вытаскивании тушки из корпуса она выскочила и оборвались проводки на динамик, так что тяните аккуратнее. Видим что шлейф экрана слегка замят — но не поврежден. Отщелкиваем экран (он на 2-х защелках) и перетыкаем шлейф.

экран и шлейф

Картинка с сайта: mysku.club

вкручиваю антенну, подтыкаю АКБ, включаю — экран работает! Походу или шлейф повылез или контакт в разъеме потерялся. Запаиваю назад динамик и собираю в обратном порядке.
Ради эксперимента решил посмотреть, что будет если сбросить настройки MENU+41. Ожидаемо сменился язык на китайский, (возвращаем английский MENU+39) и пропали все сохраненные каналы — теперь только ЧАСТОТНЫЙ РЕЖИМ (VFO) с заданным шагом изменения частоты. Можно прошить ранее сохраненный конфиг или сохранять каналы через меню.

резетнутая и нет

Картинка с сайта: mysku.club

Что в итоге — рации понравились, можно пользоваться даже новичку прямо из коробки, в принципе могу рекомендовать к покупке.

ну и по традиции

Картинка с сайта: mysku.club

Ну вроде все — можно кидать тапки)

Добавьте понравившийся товар в корзину. После этого перейдите в Корзину и нажмите на кнопку «Оформить заказ» или «Быстрый заказ»

Для успешной работы с устройством, которое является довольно сложным, необходимо разобраться детальней с пунктами меню и с наиболее важными параметрами, от которых будет зависеть качество связи.

как настроить рацию baofeng, baofeng 5r инструкция, baofeng 5r инструкция на русском, baofeng uv 5r инструкция, baofeng uv инструкция, baofeng инструкция, baofeng инструкция на русском, baofeng каналы, baofeng настроить, baofeng частоты, инструкция рации baofeng, настройка baofeng, настройка baofeng uv, настройка рации baofeng, прошивка baofeng, рация baofeng инструкция на русском

Для начала рассмотрим МЕНЮ рации BAOFENG UV-82 по пунктам.

0. SQL — настройка чувствительности шумоподавителя, возможные значения 0 — 9, оптимально 5;

1. STEP — установка шага перестройки частоты;

2. ТХР — изменение мощности передатчика. Возможные значения Low/High (малая/большая);

3. SAVE — сохранение заряда батареи в режиме приёма, возможные значения OFF, 1, 2, 3, 4;

4. VOX — включение функции голосового управления передатчиком, а также настройка чувствительности срабатывания VOX;

5. WN — выбор широкой или узкой полосы режимов приём/передача (Wide/Narrow);

6. ABR — задаётся время работы подсветки экрана;

7. TDR — режим работы приёмников А и В. Три варианта: станция принимает только на канале А, только на канале В, на обоих каналах одновременно;

8. BEEP — звуковое сопровождение нажатия клавиш, On/Off;

9. TOT — автоматическое отключение передатчика через заданное время, возможные значения 15 — 600 секунд;

10. R-DCS — включение и выбор цифрового кода DCS в режиме приёма;

11. R-CTCSS — включение и выбор аналогового тона CTCSS в режиме приёма;

12. T-DCS — включение и выбор цифрового кода DCS в режиме передачи;

13. T-CTCSS — включение и выбор аналогового тона CTCSS в режиме передачи;

14. VOICE — голосовое подтверждение нажатия клавиш и работы с меню;

15. ANI-ID — автоматическое определение по номеру. Код передаётся в эфир, когда включена функция «ALARM»;

16. DTMFST — слышимость DTMF тонов при передаче. OFF — тонов не слышно, DTST — слышны только тоны, набираемые вручную. ANI-ST — слышны предварительно заданные тоны. DT+ANI — слышны все тоны;

17. S-CODE — набор из 15 пятизначных DTMF кодов. Передаётся один код из набора, когда включен PTT-ID в 19 пункте меню;

18. SC-REV — метод сканирования частот. ТО — сканер задерживается на 3 секунды при нахождении сигнала, затем продолжает сканирование. СО — сканер при наличии сигнала задерживается до тех пор, пока сигнал не пропадёт, затем сканирует диапазон дальше. SE — сканер при нахождении сигнала прекращает сканирование;

19. PTT-ID — передача кода. OFF — не передаётся; ВОТ — в начале передачи; ЕОТ — в конце передачи; ВОТН — в начале и в конце передачи;

20. PTT-LT — задержка передачи кода PTT-ID, в миллисекундах;

21. MDF-A — формат отображения данных о канале А. СН — номер канала; NAME — имя канала (программируется с ПК); FREQ — частота канала;

22. MDF-B  — как в пункте 21, только для канала В;

23. BCLO — запрет передачи на занятом канале, ON/OFF;

24. AUTOLK — автоблокировка клавиатуры, ON/OFF;

25. SFT-D — направление сдвига частоты передачи относительно частоты приёма, три значения: OFF — сдвига нет; «+» — сдвиг вверх; «-» — сдвиг вниз;

26. OFFSET — задаётся значение сдвига от 0 до 69,99 МГц, шаг 10 кГц;

27. МЕМ-СН — сохранение частоты в ячейке памяти устройства;

28. DEL-CH — удаление каналов;

29. WT-LED — выбор цвета подсветки в режиме ожидания;

30. RX-LED — выбор цвета подсветки в режиме приёма сигнала;

31. TX-LED — выбор цвета подсветки в режиме передачи;

32. AL-MOD — установка режима работы функции ALARM. SITE — сигнал звучит только в динамике; TONE — сигнал тревоги передаётся в эфир; CODE — выдаётся ANI-код;

33. BAND — выбор диапазона VHF/UHF;

34. TDR-AB — настройка активности приёмника А или В в режиме двухчастотного приёма;

35. STE — устранение шипящего звука в конце передачи ON/OFF;

36. RP-STE — устранение шипящего звука при работе через репитер;

37. RPT-RL — задержка оконечного тона репитера ×100 мс, значение OFF/1 — 10;

38. PONMSG — информация, отображаемая при включении, программируется с ПК;

39. ROGER — звуковой сигнал, передаваемый в эфир в конце передачи, ON/OFF;

40. A/B-BP — звуковой сигнал «ROGER» в конце приёма, ON/OFF;

41. RESET — сброс настроек. VFO — сброс настроек меню и каналов по умолчанию. ALL — полный сброс по умолчанию и очистка всех ячеек памяти устройства.

Назначение клавиш

Картинка с сайта: rvtech.ru

• Клавиши «А», «В» — отдельные кнопки РТТ для каждой строки А и В.
• «F» — кратковременное нажатие включает /выключает FM приёмник. Нажатие с удержанием включает функцию ALARM (тревога).
• «М» — включение/выключение светодиодного фонарика. Длительное нажатие приводит к отключению шумоподавителя (функция «монитор»).
•  «MENU» — используется для входа в Меню, а также для подтверждения сделанных изменений в настройках.
• «▲ ▼» — эти клавиши позволяют листать частоты с заданным шагом или каналы, если станция находится в канальном режиме. Также при работе с Меню стрелками можно выбирать нужные значения установок.
• «EXIT/AB» — используется для выхода из Меню, а также для переключения активных приёмников (строка А/строка В). В режиме FM радио этой клавишей можно переключать частотные диапазоны (65 — 75 МГц/76 — 108 МГц).
• Цифровые клавиши позволяют напрямую вводить нужную частоту. Если станция находится в канальном режиме, то можно осуществить набор номера записанного в память канала. В паре с кнопкой «MENU» цифровыми клавишами можно выбрать наиболее востребованные функции (обозначены на клавишах голубым цветом). Последовательно нажимается кнопка «MENU», затем нужная клавиша.
• «#» — эта клавиша может использоваться для мгновенного переключения мощности передатчика (HIGH/LOW). На экране отразится изменение мощности с помощью сегмента L. Когда сегмент есть, значит, включена минимальная мощность. Отсутствие этого сегмента означает включение максимальной мощности.


Работа с меню:

1. Нажмите кнопку «MENU»;
2. Листайте пункты меню кнопками «▲▼»;
3. Входите в подпункты кнопкой «MENU»;
4. Изменяйте настройки с помощью кнопок «▲▼»;
5. Подтверждайте изменения, нажав кнопку «MENU»;
6. Выходите из меню, нажав кнопку «Exit»;

Внимание!

1. Для переключения режимов VFO/MR (частотный/канальный) у рации не предусмотрена специальная кнопка. Поэтому, смена данных режимов происходит так: на выключенном устройстве нажимается и удерживается клавиша «MENU», затем устройство включается. Происходит смена режимов.
2. Для переключения диапазонов необходимо войти в 33-й пункт меню, либо в частотном режиме напрямую ввести частоту в пределах 136-174/400-520 МГц в строке А или В.

Примечание: в рации предусмотрена возможность аварийного вызова абонентов, работающих с Вами на одном канале. Чтобы активизировать данную функцию, необходимо сначала изменить в 32 пункте Меню значение «Site» на значение «Tone». Теперь при удержании на 3 секунды кнопки «F» (вызов) включится сигнал тревоги, передаваемый на текущем канале. При повторном кратковременном нажатии этой же кнопки передача аварийного вызова прекратится.

 Экран устройства и значения символов

Картинка с сайта: rvtech.ru

Работа с основными функциями

1. Сканирование

Включается нажатием с удержанием в 3 секунды клавиши (*). Предварительно устройство переключается в частотный режим. Начнётся сканирование с заданным шагом по умолчанию 25 кГц. Шаг можно изменить с помощью пункта 1 меню. Также можно изменить метод сканирования (пункт 18 меню). Остановить сканирование можно клавишей (Exit/AB).

2. Блокировка клавиатуры

Включается нажатием с удержанием клавиши (#). Выключается таким же образом.

3. Шумоподавитель

Настраивается, исходя из уровня помех в точке приёма. Нужно установить такое значение, чтобы рация могла принимать слабые сигналы, но, в то же время, не реагировала на сильные помехи. Оптимальное значение от 3 до 6. Чем больше цифра, тем труднее открывается шумоподавитель. При значении «0» шумоподавитель отключается. Прямой доступ: кнопка (Меню) + (0). Нужное значение выбирается стрелками.

4. Функция VOX

Напомним, что данная функция поможет работать со станцией без помощи рук. Передача будет осуществляться при появлении звукового сигнала (голоса) вблизи микрофона. Включается либо через меню, либо с помощью мгновенного доступа к этой функции последовательным нажатием клавиш (Меню) и (4).

5. Функция ТОТ

Ограничивает максимальное время непрерывной передачи от 15 до 600 секунд. Прямой доступ к этой функции — последовательное нажатие клавиш (Меню) + (9).

6. Функция TDR

Позволяет управлять работой независимых приёмников. Можно настроить рацию на приём либо только на канале А, только на канале В, или на обоих каналах одновременно. Прямой доступ: (Меню) + (7).

7. Функция WN (Wide/Narrow)

Переключает между широкой или узкой полосой приёма/передачи. В таком случае, полоса меняется с 5 до 2,5 кГц. Быстрый доступ: кнопка (Меню) + (5).

8. BEEP — можно быстро отключить или включить звуковое сопровождение нажатия клавиш. Прямой доступ: клавиша (Меню) + (8).

9. STEP — функция изменения шага перестройки. По умолчанию стоит значение 25 кHz. Это стандартное «расстояние» между каналами (например, LPD диапазона). При необходимости, можно это значение изменить. Чем оно меньше, тем подробнее, но медленней будет происходить сканирование диапазона. Прямой доступ: клавиша (Меню) + (1).

10. Функция SAVE — позволяет включить экономный расход батареи в режиме приёма. Чем больше значение (от «1» до «4»), тем экономия выше. Но не следует забывать, что появляется вероятность пропустить вызов корреспондента, так как приёмник в режиме экономии какую то часть времени отключён (включается кратковременными импульсами). Например, при значении «1» приёмник 3/4 части времени работает, а 1/4 часть выключен. А при значении «4» приёмник 1/4 часть работает, а 3/4 выключен. Прямой доступ к функции кнопка (Меню) + (3).

Примечание: Остальные функции, такие, как переключение мощности, аварийный вызов, были описаны выше. Прочие функции могут активироваться только при входе в основное Меню устройства.

Настройка ФМ приёмника

Встроенный радиовещательный приёмник ФМ включается нажатием боковой клавиши F. Он имеет два диапазона: 65 — 75 МГц и 76 — 108 МГц. Между диапазонами можно переключаться с помощью клавиши Exit/AB. Настройка на станции производится кратковременным нажатием клавиши (*). При этом, приёмник начинает сканирование до нахождения ближайшей станции. Повторное нажатие этой кнопки опять запускает сканирование. Если известна частота, на которой работает ФМ станция, то можно напрямую ввести её с цифровой клавиатуры.

• Данная модель обладает ещё одним замечательным свойством,о котором мало, кто знает — это возможность её работы в KROSSBAND режиме. Рация способна передавать в одном диапазоне, а принимать в другом. За счёт наличия двойной кнопки РТТ и настроив приёмники А и В на разные диапазоны, а также активировав двойной приём (через пункт 7 меню), мы принимаем репитер на частоте А (VHF или UHF), а передаём на частоте В (UHF или VHF), нажав кнопку РТТ — В.
• Внимание! У данной модели рации при установке аккумулятора есть одна особенность: необходимо прижать аккумулятор к станции, предварительно сместив его немного вниз так, чтобы он попал в пазы. Затем следует, прижимая верхнюю его часть, задвигать до щелчка. Аккумулятор должен свободно дойти до упора. При затрудненном движении, его нужно снять и повторить процедуру заново. Для снятия аккумулятора нужно нажать две боковых кнопки, расположенных в верхней его части, а затем потянуть вниз.

Примеры

Пример 1

Запись канала:

Набираем нужную частоту с клавиатуры. Если частота не набирается, тогда корректируем шаг перестройки через пункт 1. Стандартный шаг 25 кГц;
Устанавливаем требуемую мощность передатчика (значения Low/High) однократным нажатием кнопки «#»;
Задаём при необходимости остальные параметры будущего канала: тоны CTCSS/DCS, репитерный сдвиг частоты, уровень шумоподавления (ШП) и т.д.;
Заходим в «MENU», выбираем 27 пункт, еще раз нажимаем «MENU»;
Выбираем номер канала СН из 127 возможных кнопками «▲▼»;
Подтверждаем запись канала нажатием кнопки «MENU»;
Выходим из меню, нажав «Exit»;


Пример 2

Запись канала с разнесённой частотой приёма и передачи (для работы через репитер):

Набираем частоту приёма будущего канала, предварительно установив нужный шаг перестройки;
Заходим в меню и выбираем пункт 25. Включаем сдвиг частоты вниз или вверх, выбрав символы [-] или [+]. Сохраняем сдвиг, нажав «MENU»;
Находясь в меню, выбираем пункт 26. Кнопками «▲▼» устанавливаем величину сдвига (от 0 до 69,99 МГц). Сохраняем изменения, нажимая однократно «MENU»;
При необходимости задаём нужный субтон CTCSS или DCS из ряда аналоговых и цифровых кодов через пункты меню 10 — 13: а) только на приём; б) только на передачу; в) на приём и передачу;
Задаём остальные параметры канала (мощность, уровень ШП и др.), если это необходимо. Сохраняем все настройки кнопкой «MENU», затем выходим из меню;
Проверяем сдвиг частоты при передаче, нажимая РТТ — частота должна меняться на заданную величину;
Примечание: записать канал можно по отдельности для приёмников А и В со своими параметрами. Для этого станция имеет независимые приёмники и двойную кнопку РТТ, благодаря которой вызов можно осуществлять с канала А или В, не переключая каналы.

Пример 3

Удаление каналов:

Заходим в меню, нажав кнопку «MENU»;
Находим пункт 28 кнопками «▲▼»;
Ещё раз нажимаем «MENU» и выбираем кнопками «▲▼» номер канала СН, который нужно удалить;
Подтверждаем удаление нажатием «MENU»;
Выбираем следующий канал для удаления или выходим из меню, нажав клавишу «Exit»;


Пример 4

Запись тонов CTCSS или DCS:

Заходим в меню и выбираем пункты 10-13;
Нажимаем ещё раз кнопку «Menu» и стрелками «▲▼» выбираем нужное значение субтона. Устанавливаем его  отдельно для приёма и передачи (10-11 пункт для приёмника — соответственно цифровой или аналоговый тон, 12-13 пункт для передатчика, соответственно, цифровой и аналоговый). К примеру, 11 пункт — это установка кода CTCSS из ряда 67,0; 69,3………254,1 при приёме (RX). По умолчанию, установлено значение OFF. Стрелками «▲▼» выбираем нужный тон.
Сохраняем изменения, нажимая «Menu».
Важно обратить внимание на то, что, если установили аналоговый тон, то цифровой устанавливать уже не нужно. Или наоборот. Также необходимо ставить коды так, чтобы значение тона на одной рации на передаче совпадало бы со значением, установленным на другой рации на приёме. Проще ставить одинаковые тоны на всех рациях и на передачу, и на приём.

Пример 5

Стыковка рации для одновременной работы на двух каналах с другими моделями (например, с двумя рациями Baofeng BF-888S, Kenwood TK-666):

Выбираем на «Кенвудах» нужные каналы. На одной рации возьмём, к примеру, первый канал (частота 462,125 МГц, тон 69,3), на другой рации — второй канал (частота 462,225 МГц, открытый, без тона).
На рации Baofeng UV-82 записываем эти частоты в память, например, в ячейки 1 и 2 соответственно (не забыв записать для второго канала тон CTCSS на приём и передачу 69,3).
Активируем функцию двойного приёма через 7 пункт меню.
Устанавливаем в первой строке записанный первый канал, листая каналы с помощью кнопок «▲▼», переводим курсор со строки А на строку В кнопкой Exit/AB и также выбираем второй записанный канал.
Готово! Теперь нажимаем кнопку передачи А и говорим с первой рацией, нажимаем передачу кнопкой В и говорим со второй рацией. Принимаем их поочерёдно без переключения каналов.

Как привязать рацию Baofeng BF-888S к рации Baofeng UV-82 и/или Baofeng UV-5R

Пример 6

Прошивка рации на разрешённые частотные участки

Для начала лучше всего удалить все заводские каналы, так как они не находятся в диапазонах LPD, FRS, PMR. Делается это через 28 пункт меню, как описано выше.

Лучше всего использовать LPD диапазон, так как в нём имеется 69 каналов, и находятся они почти в середине UHF диапазона. Большинство моделей раций имеют наилучшую отдачу мощности именно в этом интервале. Записываются каналы, начиная с 1-го со значением 433,075 MHz, как описано выше (через 27 пункт). Можно также записать 8 каналов PMR. Первый канал здесь 446,00625 MHz. Что при этом важно — обязательно нужно выставить шаг перестройки STEP 6,25 кГц. Значения этих каналов можно узнать на странице с разрешёнными частотами.

Пример 7

Сканирование субтонов

Данная модель рации способна сканировать субтоны CTCSS/DCS при определённых манипуляциях.
Что для этого требуется? Для начала необходимо задать аналоговый или цифровой субтон любого значения, соответственно, через 11-й или 10-й пункт меню. Затем нужно со второй рации включить передачу с заданной частотой и субтоном также любого значения. Теперь на приёмной рации, находясь в меню пунктов 10-го или 11-го, необходимо нажать кнопку Scan. Рация начнёт сканировать субтоны.

Важно:

1. Сканирование субтонов начнётся только при наличии сигнала.
2. На рациях должны быть установлены одинаковые частоты или каналы.

Скачать подробную инструкцию Baofeng UV-82 в формате PDF》
