Узм 50ц инструкция обзор настройки

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50Ц УХЛ4 арт. 4680019911854 (далее УЗМ-50Ц) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона). Дополнительной (опциональной) функцией УЗМ-50Ц является защита сетей от тепловой перегрузки (ограничитель мощности).

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-50Ц необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации на дисплеях в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и устройство начинает контролировать входное напряжение.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-50Ц начнет отсчет задержки включения нагрузки (задается в диапазоне от 2 до 999 секунд. По умолчанию — 10 секунд). После окончании отсчета питание будет подано на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.
Подать питание до окончания отсчета на выход можно в ручном режиме. Для этого нужно нажать на кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.

Функция контроля напряжения.

Если в процессе работы напряжение сети выйдет за заданные в настройках пороги срабатывания (по умолчанию Uмин=170В, Uмакс=255В), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-50Ц отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время реакции УЗМ-50Ц приведено в таблице.

Напряжение сети	Менее 110В ± 5В	Более 120В ± 5В, но менее значения Uмин	Более значения Uмакс, но менее 295В ± 15В	Более 300 ± 15В
Время реакции	0,5 сек.	10 сек.	0,1 сек	Не более 0,02 сек.

После выполнения защитной функции, устройство продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (выше значения Uмин и менее Uмакс) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
УЗМ-50Ц позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.
ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-50Ц в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).
ОБРАТИТЕ ВНИМАНИЕ! При срабатывании защиты отключается только фазный провод. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-50Ц не является обязательным и не влияет на функциональность.
ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-50Ц с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

Функция ограничения мощности (опциональная).

Если в настройках включена функция ограничения мощности (установка в настройках любого значения Phi менее 14.5 кВт), то устройство дополнительно начнет контролировать ток нагрузки и осуществлять непрерывный расчет потребляемой мощности. Если в процессе контроля значение мощности станет больше установленного порога срабатывания на время, более заданного в настройках (от 10 до 999сек), то произойдет отключение питания с выхода. Питание будет подано автоматически по истечении заданной задержки срабатывания.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.

ОБРАТИТЕ ВНИМАНИЕ! УЗМ-50Ц запоминает последние аварийные события, а также фиксирует их количество. Вы всегда можете ознакомиться с информацией о количестве аварий и максимальных/минимальных значениях напряжения сети, которые были зафиксированы устройством с момента сброса памяти.

СХЕМЫ ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.

Напряжение питания

Переменное однофазное

Напряжение питания AC (переменное)

230В

Частота напряжения питания (АС)

50
Гц

Максимальное напряжение питания

440 В
В

Верхний порог отключения нагрузки

регулируемый (240-295В)

Верхний порог ускоренного отключения нагрузки

300В ±15В

Время срабатывания защиты по верхнему порогу

100мс

Время срабатывания защиты по верхнему ускоренному порогу

20мс

Время срабатывания защиты по нижнему порогу

10с

Время срабатывания защиты по нижнему ускоренному порогу

500мс

Время срабатывания импульсной защиты

менее 25 нс

Задержка включения /повторного включения нагрузки

Регулируемая (2-999 сек)

Защита от импульсных помех

да

Защита от искрения/дуги

нет

Макс. энергия импульса, поглощаемая встроенным варистором

200
Дж

Нижний порог отключения нагрузки

регулируемый (120-210В)

Нижний порог ускоренного отключения нагрузки

110В ±5В

Максимальный допустимый ток короткого замыкания

4500А

Номинальная мощность нагрузки (AC230В)

14490Вт

Номинальный ток нагрузки

не более 63А

Тип контактной группы

1 NO

Гистерезис срабатывания

7В

Диапазон рабочих температур

-25…+55°С

Относительная влажность воздуха

до 80% (при 25°С) (без конденсата)

Сечение подключаемых проводников

0,5-33 (20-2AWG)
кв.мм.

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Габаритные размеры (ШхВхГ)

35х90х63

Гарантия производителя

5 лет

Страна происхождения

Россия

Найти похожие

Руководство по эксплуатации (РЭ_УЗМ-50Ц_V32.pdf, 655 Kb) [Скачать]

Источник

Для защиты домашней электросети от нестабильного электропитания применяют различные средства защиты, например, реле напряжения и устройства защиты от высоковольтных импульсов. Одним из представителей таких изделий является УЗМ-50Ц от ЭКМ «Меандр». В этой статье мы рассмотрим что это такое, как подключить устройство и какое у него назначение.

Описание устройства
Аналоги у этого производителя
Схема подключения
Как работает и как настроить реле

Описание устройства

Название «УЗМ-50Ц», расшифровывается как «Устройство защиты многофункциональное». Оно предназначено для защиты домашней электросети от повышенного, пониженного напряжения, возникающего при перекосе фаз и при плохом состоянии электросети. Помимо этого УЗМ защитит от разрядов и искрений в электропроводке, а также не слишком мощных высоковольтных импульсов в сети (до 1,2 кВ), так называемых «напряжение помехи».

На лицевой панели УЗМ-50Ц вы увидите минимум органов управления, а именно пару кнопок и семисегментный трёхразрядный индикатор (дисплей, говоря простым языком). На дисплее в реальном времени отображается напряжение или ток. С помощью кнопок производится настройка прибора. Настраиваемые пункты отображаются соответственно на дисплее.

Кнопки имеют двойное назначение: первая – «выбор» или «+», а вторая «Вкл/откл» она же «–».

Как можно видеть по фото, размеры УЗМ-50Ц эквивалентны двум модулям в электрощите на дин-рейке, габариты по ширине 35 миллиметров.

Давайте рассмотрим основные технические характеристики УЗМ-50Ц:

Внимание! Осторожно затягиваете винтовые клеммы, их максимальный момент – 3 Нм.

Аналоги у этого производителя

Стоит отметить, что УЗМ-50Ц не первый защитный прибор в линейке производителя, он пришел на смену популярному УЗМ-51М. Главное отличие от УЗМ-51М заключается в том, что модель «51М» представляла собой реле напряжения с варисторной защитой, его устанавливали чаще всего в паре с вольтамперметром ВАР-М01-083 или подобным.

УЗМ-50Ц совмещает в себе преимущества этих двух устройств в одном корпусе, а занимает всего 2 модуля в электрощите. Выше перечисленные приборы (51М и ВАР) занимали каждый по 2 модуля – итого 4.

На рисунке ниже вы видите линейку подобных универсальных защитных устройств от ЭКМ «Меандр»:

Так выглядит в электрощите три вольтамперметра и УЗМ-51М:

А так УЗМ-50Ц, разница в два модуля ощутима даже для дилетанта:

Схема подключения

Давайте разберемся, как подключить УЗМ-50Ц. Схема простая: приходящие фаза и ноль на верхние контакты. К нижним контактам фаза и ноль, которые уходят к нагрузке. Это предпочтительная схема установки. При срабатывании размыкается фаза, при условии правильного монтажа.

Но в инструкции приведена и другая схема. Отличие заключается, например, в подсоединении нуля.

Примечание: для установки УЗМ-50Ц в трёхфазной сети такую схему подключения повторяют трижды для трёх устройств на каждую фазу соответственно. Пример схемы вы видите ниже:

Как работает и как настроить реле

После подачи напряжения на УЗМ-50Ц происходит небольшая задержка времени, она настраивается пользователем от 2 секунд и выше. После включения контактов устройства питание подаётся на нагрузку, а на дисплее высвечивается его величина.

Вы можете настраивать верхний и нижний порог допустимого напряжения, при достижении которого произойдет отключение нагрузки. Настройка позволяет адаптировать прибор под особенности вашей электросети.

Из-за того что из органов управления всего две кнопки, многие пользователи испытывают сложности в освоении управления и настройки устройства. Этот процесс подробно описан в инструкции к прибору.

Просмотреть или скачать инструкцию к УЗМ-50Ц вы можете, перейдя по ссылке: инструкция к УЗМ.

Рассмотрим основные принципы работы с меню устройства. Если коротко нажать на правую кнопку (вкл/выкл или «+»), то реле отключится и нагрузка обесточится, включать обратно таким же образом.

Если коротко нажать на левую кнопку («выбор» или «–»), то начнется переключение режимов. Рассмотрим их по порядку нажатий на «–», а в скобках указано обозначение режима на дисплее:

(А) Амперметр – сила тока в цепи сейчас.
(Р) Ваттметр – потребляемая мощность.
(Uhi) Верхний порог отключения – просто показывает установленный предел, а если в этом режиме зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки уставки верхнего порога отключения. После этого кнопками «+» и «–» изменяете значение. По умолчанию выставлен 270 Вольт.
(Ulo) Нижний порог отключения — если зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки нижнего порога отключения. После этого кнопками «+» и «–» опускаете или поднимаете значение. По умолчанию выставлен 170 Вольт.
(Ton) Задержка повторного включения – настраивается также, долгим нажатием на «–», по умолчанию – 5 секунд.
(U^) – показывает до какого уровня максимум повышалось напряжение в сети, для сброса держите «–» 5 секунд.
(U\/) – минимальное напряжение в сети, сброс аналогично предыдущему.
(оFF) – количество отключений, сброс аналогично.

Внимание! Для сохранения настроек порогов отключения и таймера ничего не делайте, через 5 секунд это произойдет автоматически.

На видео ниже вы можете увидеть основные особенности УЗМ-50Ц:

Тем не менее, при всем объеме функций, УЗМ-50Ц не является заменой других защитных аппаратов, об этом сказано и на сайте производителя. Поэтому для большей надежности его следует применять в паре с полноценными УЗИП и другими приборами. В первую очередь это связано с тем, что варистор на входе УЗМ стоит не слишком мощный – он способен поглотить лишь до 200 Дж энергии. Поэтому нельзя его рассматривать как полноценный УЗИП, да и схема подключения УЗИП для этих целей задействует «землю». Это устройство можно заменить связкой из реле напряжения, например РН-113 и УЗИП.

На этом мы и заканчиваем рассмотретние характеристик и функций УЗМ-50Ц. Надеемся, теперь вам стало понятно, зачем нужен данный аппарат и как установить его в щитке.

Материалы по теме:

Зачем нужен кросс-модуль в щитке
Обзор ограничителя импульсных напряжений ОИН-1
Что такое помехи в электросети

Автор: Алексей Бартош

Источник

Продолжение бесконечной серии обзоров об однофазных реле контроля напряжения:

После откровенно неудачного УЗМ-50Ц, производитель выпустил модифицированную версию данного реле и предоставил её для проверки.
Что-же, попробую найти все отличия и улучшения
Если очень кратко — от старого устройства осталось одно название, изменили почти всё: корпус, силовые клеммы, силовое реле, электрическую схему, прошивку.
Ну а подробности ниже…

Продаётся всё в той-же синей коробочке с окошком и штампом даты выпуска

В комплекте само устройство и бумажный паспорт от предыдущей версии

Корпус модифицировали по образцу УЗМ-51М 2019

Поставили более мощные силовые клеммы со шторками

Всё это можно только приветствовать.

Внутренности…
Саморезы под пломбой и защёлкой

К монтажу претензий нет, всё собрано аккуратно, но флюс местами не отмыт.

Схема

Описание работы можно почитать в обзоре старого УЗМ-50Ц

Для удобства сравнения, все изменения по пунктам, новое УЗМ везде справа:
1. Другой корпус, кнопки управления закрыты плёнкой, саморезы вместо защёлок.

2. Клеммы более мощные с защитными шторками

3. Установлено более мощное заказное силовое реле MP26 вместо MP25-1. Теперь его научились ставить без перекоса и без доработки кусачками

4. Нулевая шина жёстко закреплена на плате, что позволило отказаться от изоляционной прокладки.

Всё это заметно повысило технологичность сборки устройства.
5. За счёт снижения потребляемого тока (в ущерб яркости цифрового индикатора), производитель существенно упростил систему питания — теперь она стала просто линейной резистивной без каких-либо импульсных преобразователей.
6. Сильно понизили яркость цифрового индикатора. Теперь его хорошо видно только во мраке и ночью. Более светлое защитное стекло не шибко помогает делу. Если на кнопки не нажимать 50 секунд, цифровой индикатор притухает очень сильно и показания считываются с большим трудом. По сообщению производителя, это сделано для снижения нагрузки на источник питания. Я с ним согласен, но всё-же не стоило так сильно снижать яркость индикатора в ущерб удобству работы.

Сравнение яркости индикаторов старого и нового устройства.

Хорошо видно, что индикатор нового устройства в ждущем режиме плохо читается, считаю это минусом.
7. Убрали дополнительный мелкий варистор собственной защиты электронной схемы. Это скорее минус, т.к. входной варистор 680V не сможет гарантированно защитить 800V мосфет VT1 при возникновении импульса перенапряжения. При амплитуде импульса всего 5А напряжение на варисторе превысит 1000В и транзистору придётся несладко
Производитель по моей просьбе дополнительно провёл испытания на пробивной установке 4кВ для проверки этих предположений и устройство их успешно выдержало, но я — бы всё-же поставил дополнительный защитный варистор например так:

Заодно тут на схеме показал ещё несколько мелких полезных доработок.
8. Изменили номиналы делителей цепей ООС R14 R15 и R13 R16 для снижения чувствительности к сетевым наводкам. Именно это я и предлагал сделать в обзоре старого УЗМ-50Ц, производитель видимо прислушался к советам и это ему в плюс
9. Изменён номинал резистора R3 в делителе контроля напряжения для его разгрузки от перенапряжения. Теперь напряжение распределяется равномерно между R3 R11 R10 (по половине входного). Я предлагал производителю разделить R3 на два резистора, что ещё более эффективно, но он решил проблему по своему, что тоже неплохо.
10. Защищать эмиттерный переход транзистора VT4 от обратного тока производитель не стал несмотря на все мои доводы. Ну, тут либо доводы оказались неубедительными, либо проблема надумана, но я остаюсь при своём мнении.
11. Зачем-то сильно снизили номиналы затворных резисторов со 100кОм аж до 1кОм. На работу не влияет, но выглядит странно.
12. Добавлена функция ограничения потребляемой мощности в пределах 0,5-14,5кВт с регулируемой задержкой отключения 10-999 секунд и парольной защитой.
Данную функцию следует использовать с осторожностью, т.к. неправильными действиями можно вывести устройство из строя, введя ограничение мощности и случайный пароль, который естественно будет забыт. Самостоятельного сброса забытого пароля не предусмотрено.К тому-же, установленный единожды пароль сбросить уже нельзя, его можно только поменять на другой

К сожалению, никакого ограничения на количество срабатываний ограничителя мощности нет — питание будет отключаться — включаться постоянно по превышению мощности.
13. Яркость свечения жёлтого светодиода также была немного снижена, на глаз это почти не заметно.
14. Добавлен зелёный светодиодный индикатор, который горит когда потушен красный. Т.е. сейчас вместо мигания красного индикатора он перемигивается красный-зелёный.

Для проверки времени срабатывания реле, опять собрал стендик по этой схеме
Развёртка 150В / 5мс

Защитные функции реле контроля напряжения остались без изменений — оно по прежнему контролирует только отрицательную полуволну сетевого напряжения относительно N и отключает реле всегда на спаде положительной полуволны.
При скачке напряжения с 230В до 400В, время отключения составило от 15мс до 35мс, что заметно быстрее, чем в предыдущей версии (до 50мс).

Проверил правильность отображения напряжения и тока — всё в допуске, Меандр традиционно нормально калибрует свои устройства.

Теперь немного о плохом
Во время проверки реле на максимальном напряжении 440В, почуял неладное — запах чего-то перегретого (радиолюбители меня поймут). После разборки и проверки выяснилось, что транзистор VT1 явно перегревается. В данной схеме устройства основная мощность собственного источника питания выделяется на полевом транзисторе VT1, который подключен по схеме линейного стабилизатора напряжения. Транзистор стоит в корпусе IPACK без охлаждения теплоотводящей поверхности и при работе на максимально-допустимом сетевом напряжении 440В очень сильно нагревается. Через него протекает ток 4-5,6мА в зависимости от режима работы индикатора и мощность рассеивается порядка 1,5Вт.
Нагрев транзистора при этом более 160 градусов, что превышает все допустимые пределы.

Причём следует иметь в виду, что устройство работало в открытом виде и сама термопара дополнительно охлаждала транзистор.

Работа при сетевом напряжении до 300В к перегреву этого транзистора не приводит, т.е проблема проявляется только при аварийном сетевом питании.
В данном случае, правильнее было-бы ставить транзистор в корпусе DPACK (STD1NK80ZT4, STD3NK90ZT4 и т.п.) и более эффективно использовать печатную плату и её металлизацию для его охлаждения. Места на плате вполне достаточно для такой его установки. Производитель пообещал в следующей модификации поправить эту неприятность

Со своей стороны, было решено простыми подручными средствами улучшить режим работы этого несчастного транзистора для продолжения испытаний. Вырезал из латуни пластину 12х18мм толщиной 0,6мм и припаял её к этому транзистору и резистору, который электрически соединён с его стоком.

Опять проверил режим работы в точно таких-же условиях

Ну это-же совсем другое дело! Температура понизилась до 95 градусов и вполне безопасна для длительной работы транзистора в таком режиме
После доработки, дополнительно проверил реле на предельном для варистора напряжении 480В в течение часа — проблем не возникло.

Проблему очень низкой яркости индикатора частично решил заменой резисторов R4-R6 2кОм на резисторы 510Ом. Хотелось-бы ещё яркость повысить, но возрастающее энергопотребление и рассеиваемая мощность не позволяют это сделать.

Косяк с ложным переключением режима отображения при кратковременном пропадании напряжения так и не был устранён, хотя обещали…
Производитель опять пообещал поправить его в следующей прошивке, придётся подождать

Бумажную инструкцию положили от старой версии, поэтому пришлось скачивать и распечатывать новую инструкцию с официального сайта Паспорт

Вывод: производитель кардинально доработал своё устройство, но только время и статистика покажет насколько оно стало лучше (или хуже) прежнего
Лично мне данное УЗМ-50Ц почти понравилось, хотя и там есть досадные недостатки, которые, я надеюсь, со временем скорее всего будут устранены.

Спасибо за внимание, продолжение следует…

Источник

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50Ц (далее Устройство) предназначено для:

отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего U_max и нижнего U_min порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 100В, на индикаторе отображается

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Напряжение сети (U)	U<110В	120В<U<U_min	U_max<U<300В	U>300В
Время отключения нагрузки	0,5 сек	10 сек	0,1 сек	0,02 сек

ВАЖНО! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны перемычкой ПСМ).

ОСНОВНЫЕ ОСОБЕННОСТИ

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
Максимальный ток коммутации 63А
Двухпороговая защита от перенапряжения / (задержка срабатывания): >240-290В/(0,1с), >300В ±15В/(20мс)
Двухпороговая защита от снижения напряжения / (задержка срабатывания): < 120-210В/(10с) и <110В±5В/(100мс)
Встроенная варисторная защита от импульсных скачков сетевого напряжения
Настраиваемая задержка повторного включения (АПВ) 2-999 секунд
Сохраняетработоспособность в широком диапазоне напряжения питания 0…440В
Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
Измерение параметров сети True RMS: напряжение, ток (диапазон измерения тока — от 0,6А до 65А), мощность
ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе и варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 33мм.

Конструктивно УЗМ выполнены на печатных платах с установленными на нех электронными компонентами, индикатором, реле, токовым шунтом, силовыми шинами. Благодаря такой конструкции достигается высокая механическая жёсткость (монолитность) изделия и высокая надёжность.

В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными «флажками».

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Верхний порог отключения нагрузки

регулируемый (240-295В)

Верхний порог ускоренного отключения нагрузки

300В ±15В

Время срабатывания защиты по верхнему порогу

100мс

Время срабатывания защиты по верхнему ускоренному порогу

20мс

Время срабатывания защиты по нижнему порогу

10с

Время срабатывания защиты по нижнему ускоренному порогу

500мс

Время срабатывания импульсной защиты

менее 25 нс

Габаритные размеры (ШхВхГ)

35х90х63

Гарантия производителя

5 лет

Гистерезис срабатывания

7В

Диапазон рабочих температур

-25…+55°С

Задержка включения /повторного включения нагрузки

Регулируемая (2-999 сек)

Защита от импульсных помех

да

Защита от искрения/дуги

нет

Макс. энергия импульса, поглощаемая встроенным варистором

200

Максимальное напряжение питания

440 В

Максимальный допустимый ток короткого замыкания

4500А

Напряжение питания

Переменное однофазное

Напряжение питания AC (переменное)

230В

Нижний порог отключения нагрузки

регулируемый (120-210В)

Нижний порог ускоренного отключения нагрузки

110В ±5В

Номинальная мощность нагрузки (AC230В)

14490Вт

Номинальный ток нагрузки

не более 63А

Относительная влажность воздуха

до 80% (при 25°С) (без конденсата)

Сечение подключаемых проводников

0,5-33 (20-2AWG)

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Страна происхождения

Россия

Тип контактной группы

1 NO

Частота напряжения питания (АС)

Руководство по эксплуатации (РЭ_УЗМ-50Ц_V32.pdf, 655 Kb) [Скачать]

Источник

Помимо традиционных автоматов и УЗО в квартирах и частных домах широко применяются устройства защиты многофункциональные. Одним из них является прибор УЗМ-50Ц, обозначаемый еще в виде УЗМ-50С. Он защищает домашние электрические сети от резких скачков напряжения в сторону увеличения или уменьшения, возникающих из-за перекоса фаз или аварийного состояния проводов. Также УЗМ-50Ц обеспечивает защиту от импульсов малой мощности (до 1,2 кВ), разрядов и искрения электропроводки.

Назначение

Данные устройства выполняют сразу несколько функций:

Быстрое отключение оборудования и электроприборов в однофазных сетях в случаях выхода параметров напряжения за установленные граничные пределы. Точно так же защита срабатывает и при обрыве нулевого проводника.
Защита оборудования и других подключенных нагрузок на данном объекте от влияния скачков напряжения импульсного типа, произошедших в результате работы расположенных поблизости источников таких импульсов. В этом случае все приборы и электронная аппаратура оказываются надежно защищенными от разрушений и возможного возгорания.

Защитные устройства полностью контролируют состояние напряжения и предупреждают возможные причины, вызывающие срабатывание. После отключения в аварийном режиме устройство защиты УЗМ включается автоматически, когда сетевое напряжение приходит в норму. Такое включение происходит через определенное время задержки, настраиваемое пользователем.

Подобная защитная аппаратура может применяться при любых конфигурациях электрических сетей – TN-C, TN-S, TN-C-S, ТТ. Вместе с тем, ее использование вовсе не отменяет традиционные средства защиты – автоматы, УЗО и другие.

Кроме защиты, УЗМ-50Ц снижает пусковые токи при подключении нагрузок емкостного типа. В этом случае контакты реле замыкаются при нулевом значении сетевого напряжения, когда оно переходит через нулевой проводник.

Конструкция

Все органы управления УЗМ-50Ц сосредоточены на передней панели. Сюда входят две основные кнопки и трехразрядный индикатор, он же небольшой дисплей, включающий семь сегментов. На экране в режиме реального времени поочередно отображаются показатели тока или напряжения. Кнопки предназначены для настроек прибора в нужном режиме, а их результаты отображаются на дисплее.

Каждая из кнопок может выполнять две функции. У 1-й основное назначение – поочередно «выбор» или «плюс», а у 2-й – включение-отключение или «минус». С их помощью настраиваются пороги отключения в сторону уменьшения или увеличения.

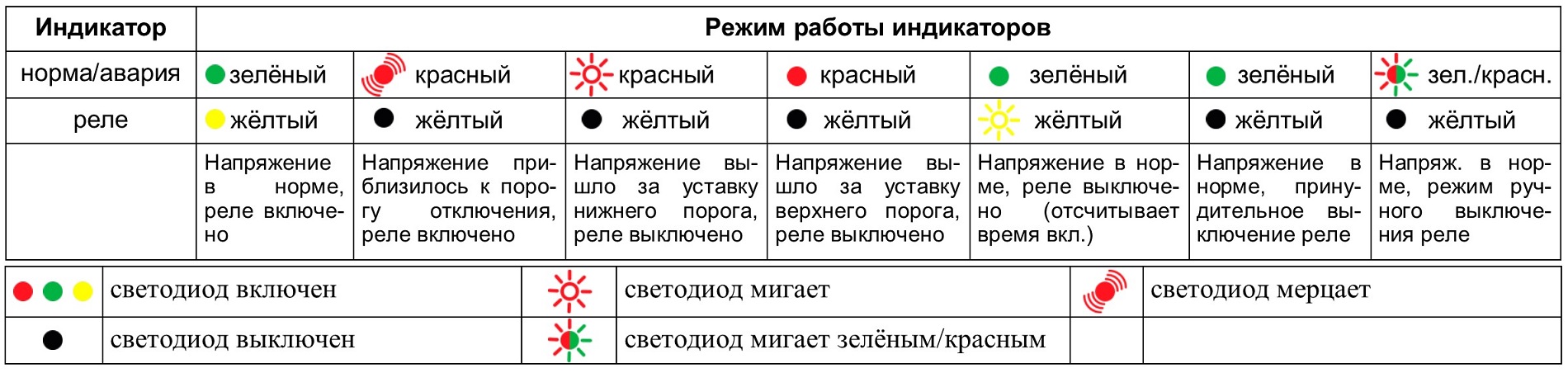

С лицевой стороны расположены также светодиодные индикаторы. Один из них двухцветный – зеленого и красного цвета, показывающий нормальное или аварийное состояние, а другой – желтый, отображающий функцию «реле».

Ширина прибора равняется двум стандартным модулям по 17,5 мм и в итоге составляет 35 мм. Устройство монтируется на ДИН-рейку, шириной все те же 35 мм. На выходе установлено мощное реле и варистор, выполняющий защитную функцию. Предусмотрено переднее подключение проводов, а туннельная конструкция клемм надежно зажимает провода общей площадью сечения до 25 мм². Снизу корпуса выведен проводник НВЗ-0,75 длиной 0,5 м, соединяемый с нейтральной шиной.

Принцип работы

После того как напряжение подано на защитное устройство, происходит задержка по времени в течение 5 секунд, а индикаторы находятся в выключенном состоянии. В случае нормального состояния напряжения, индикатор в этот период начинает моргать зеленым цветом, а дисплей показывает остаток времени до включения устройства. По окончании временной задержки нагрузка подключается к питающему напряжению, а зеленый светодиод перестает мигать и горит постоянно.

Если в период задержки и отсчета времени напряжение выйдет за нормативные рамки срабатывания, то отсчет прекратится и будет сброшен. На индикаторе вместо зеленого появится красный цвет, а на дисплее высветится величина напряжения в данный момент.

В обычном рабочем состоянии УЗМ-50Ц осуществляет постоянный контроль напряжения. Если в сети внезапно появляются высоковольтные импульсы, в действие вступает варистор, шунтирующий их до безопасного значения. В случае выхода питающего напряжения за рамки установленных порогов, начинается отсчет временной задержки до срабатывания прибора. Для верхнего предела она составляет 0,2 с, а для нижнего – 10 с. Если за это время напряжение не придет в норму, нагрузка будет отключена от сети.

При возврате его к норме начнется отсчет времени до повторного включения, что по умолчанию составляет 10 с. После этого нагрузка будет подключена к питанию.

Характеристики

Номинальное значение питающего напряжения для УЗМ-50Ц составляет 230 вольт, с частотой 50 Гц. Основные показатели измеряются в диапазонах: напряжение – от 30 до 440 В, ток – от 0,6 до 65 ампер, мощность – от 0,18 до 20 кВт. Величина относительной погрешности измерений для тока составляют 2%, для напряжения – 1%.

При выборе реле напряжения УЗМ необходимо учитывать и другие показатели, имеющие важное значение:

При повышенном напряжении рамки отключения, поддающиеся регулировке, находятся в пределах от 240 до 295 В.
Те же самые показатели для пониженного напряжения составляют от 100 до 190 В.
Фиксированные пороги отключения: для верхнего предела – 300 В, для нижнего – 80 В.
Отключение нагрузки в случае превышения потребляемой мощности производится в регулируемых пределах от 0,5 до 14,5 кВт.
Величина задержки включения или повторного включения может быть отрегулирована в пределах от 3 до 999 секунд.

Потребление реле напряжения для собственных нужд совсем незначительное. Расход электроэнергии составляет не более 2,2 Вт*ч, а потребляемая мощность не превышает 2,2 Вт. Номинальный нагрузочный ток – 63 А, при подключении медных проводников, площадью сечения не ниже 16 мм². Номинальная величина мощности подключенной нагрузки – 15,7 кВт.

Ток перегрузки и время его воздействия, при которых не наступает сваривание контактов составляют 3000/10 А/мс. Прибор УЗМ-50Ц УХЛ4 может нормально работать в температурном диапазоне от -25 до +55 градусов. Устройство способно выдерживать токи короткого замыкания без каких-либо разрушений – до 6 тысяч ампер. Маркировка АС230В означает номинальный ток.

УЗМ-50Ц может размещаться в любом положении и функционировать в круглосуточном режиме. При соблюдении всех условий и правил эксплуатации, срок службы УЗМ достигает 10 лет.

Схема подключения УЗМ-50Ц

Существуют разные варианты подключения прибора фирмы Меандр УЗМ-50Ц. В первом случае (рис. 1) на вводе фазный и нулевой проводники подключаются к верхним контактам. Снизу прибора также имеются контакты, от которых фаза и ноль уходят к нагрузке. Эта схема используется чаще всего, и при срабатывании происходит размыкание фазы. Другая схема (рис. 2) используется редко и отличается включением в работу нулевого провода.

Если устройство защиты УЗМ-50Ц устанавливается в трехфазной электрической сети, схемы подключения, рассмотренные выше, используются отдельно для каждой фазы. То есть для нормальной работы потребуется три защитных устройства.

Настройка

Эффективность работы прибора во многом зависит от его правильной настройки. В первую очередь настраиваются верхние и нижние границы допустимой величины напряжения, достижение или превышение которых приведет к отключению нагрузки. Таким образом, аппаратура может быть настроена под индивидуальные особенности конкретной сети.

Все настройки выполняются двумя кнопками, связанными с меню, и не представляют особых сложностей:

Правая кнопка – «включение-выключение» или «плюс». При коротком нажатии на нее произойдет отключение реле и обесточивание нагрузки. Обратное включение выполняется аналогично.
Левая кнопка – «выбор» или «минус». Короткое нажатие на нее приводит в действие режимы переключения. Они сменяются между собой в установленной последовательности после каждого нажатия на «–».

После нажатий левой кнопки на дисплее высвечиваются определенные рабочие режимы, обозначаемые следующими символами:

(А) – амперметр. Показывает силу тока, действующую в данный момент.
(Р) – ваттметр. Соответствует потребляемой мощности.
(Uhi) – показывает величину установленной верхней границы отключения. Нажатие кнопки «минус» перекинет в настройки, где можно изменить это значение.
(Ulo) – размеры нижнего порога отключения. Регулируются так же, как и в предыдущем случае.

Более подробно все настройки внесены в инструкцию по эксплуатации.

Источник
