Основные функции

Что же такое УЗО и зачем оно нужно? Расшифровывается эта аббревиатура как устройство защитного отключения. Другое название — выключатель дифференциального тока (ВДТ).

УЗО защищает человека от удара током из-за повреждений изоляции в проводке. Неисправность проводки или техники, оголенные провода — все это может стать причиной поражения током вплоть до летального исхода. Обычные автоматические выключатели (АВ) рассчитаны на больший ток срабатывания, поэтому могут оказаться неэффективными, а УЗО — сохранит жизнь.

Если человек касается проводника, на котором присутствует утечка, УЗО практически мгновенно размыкает контакты и выключает напряжение еще до того, как человек будет поражен. Поэтому установка этих выключателей очень желательна как в жилых помещениях, так и на производственных или коммерческих объектах.

Комплект поставки

УЗО ABB F202 продаются в картонной упаковке с тремя устройствами в ней, хотя, конечно, можно купить и одно устройство.

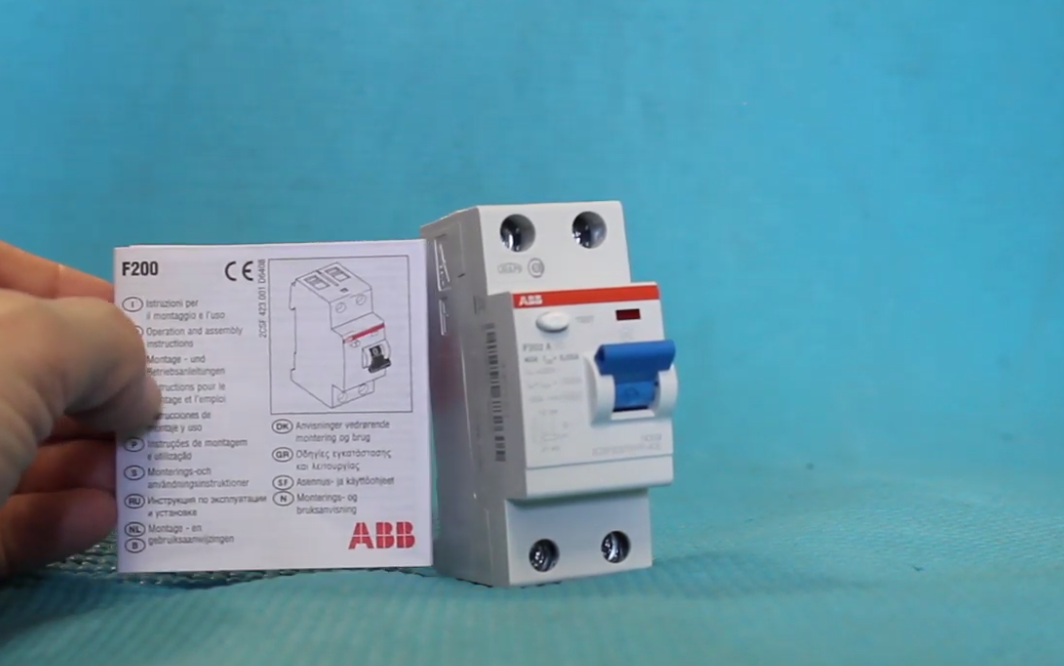

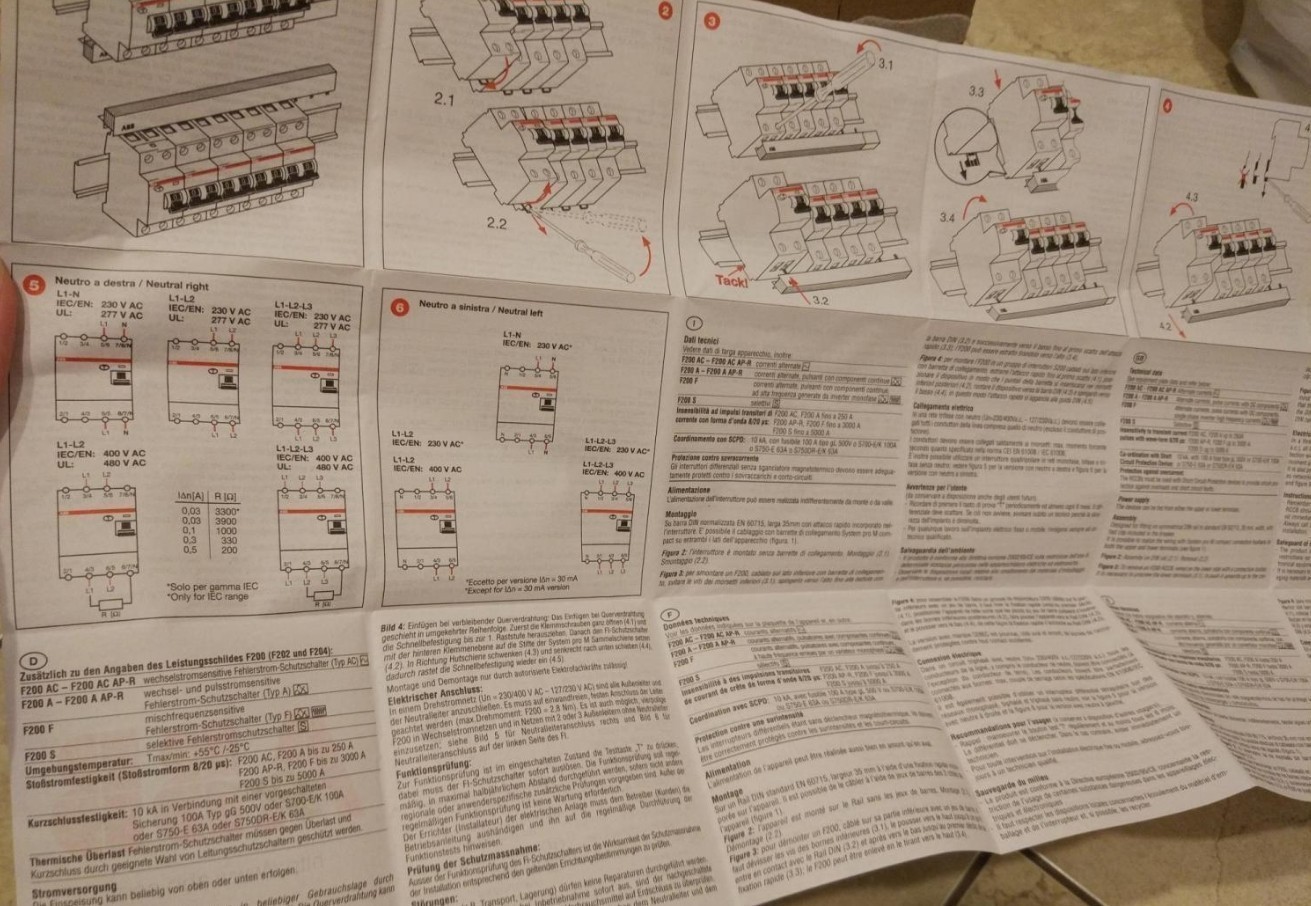

Внутри содержится очень подробная инструкция, изобилующая схемами подключения и техническими данными. Это помогает даже неопытному специалисту самостоятельно произвести монтаж и обезопасить себя и окружающих.

Маркировка

Разобраться в маркировке моделей ABB F202 несложно.

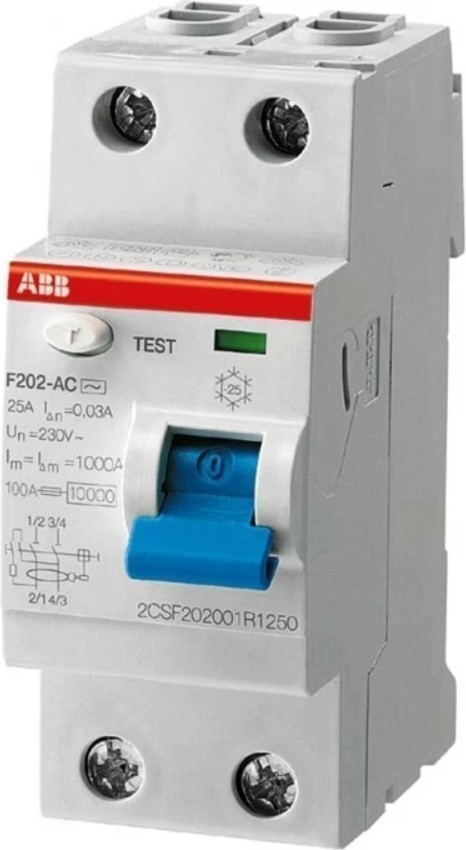

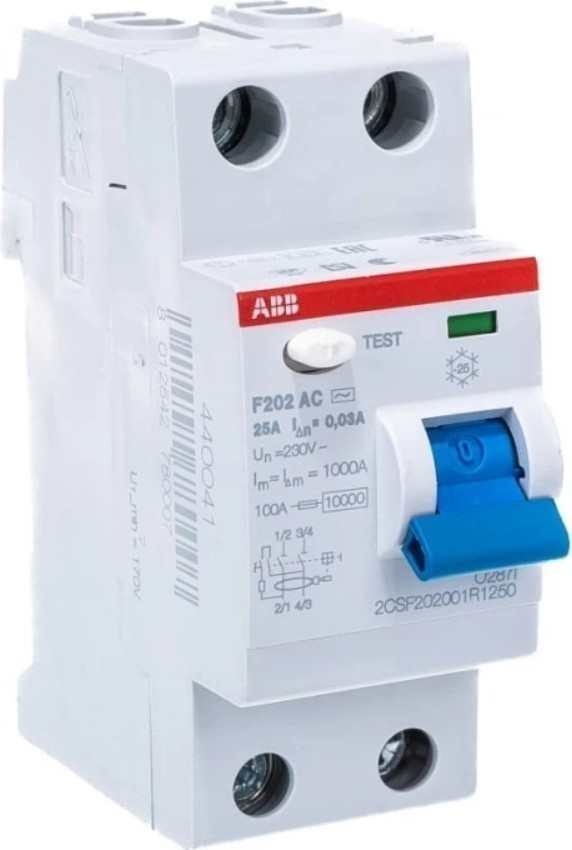

Для примера возьмем модель ABB F202 2п 40А 30мА тип A:

2п — означает, что у устройства конфигурация с двумя полюсами;
40 А — номинальный ток до 40 Ампер;
30 мА — ток утечки, при достижении которого УЗО размыкает цепь;
тип A — выключатель размыкает контакты при утечке постоянного и переменного тока.

Знание этих базовых характеристик при взгляде на название модели поможет сэкономить время при поиске нужного УЗО.

Управление и индикация

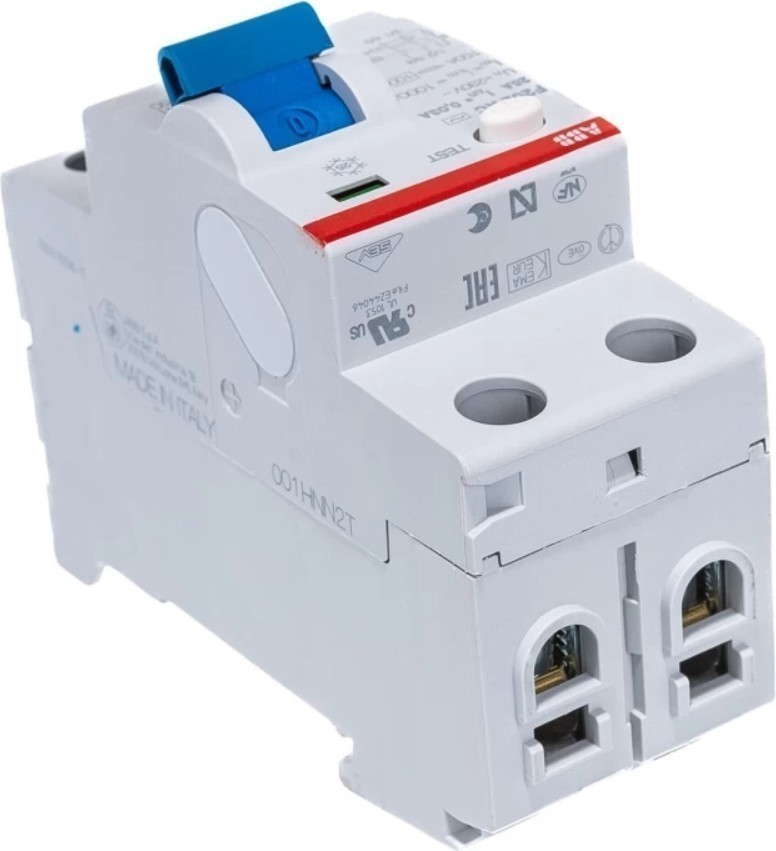

Производитель позаботился об удобстве монтажа и эксплуатации устройств ABB F202. На лицевой стороне находится рукоятка с индикацией положения: включено УЗО (0) или выключено (I). А для полной уверенности в исправности электрической сети рядом находится индикатор, показывающий, как именно устройство было отключено: механически рукояткой или автоматически из-за обнаружения утечки.

Чуть левее расположена кнопка тестирования исправности УЗО. Воспользоваться этой функцией нужно сразу после его установки, чтобы проверить корректность работы. Если все в порядке, то впоследствии рекомендуется тестировать выключатель каждый месяц или хотя бы раз в квартал.

Установка

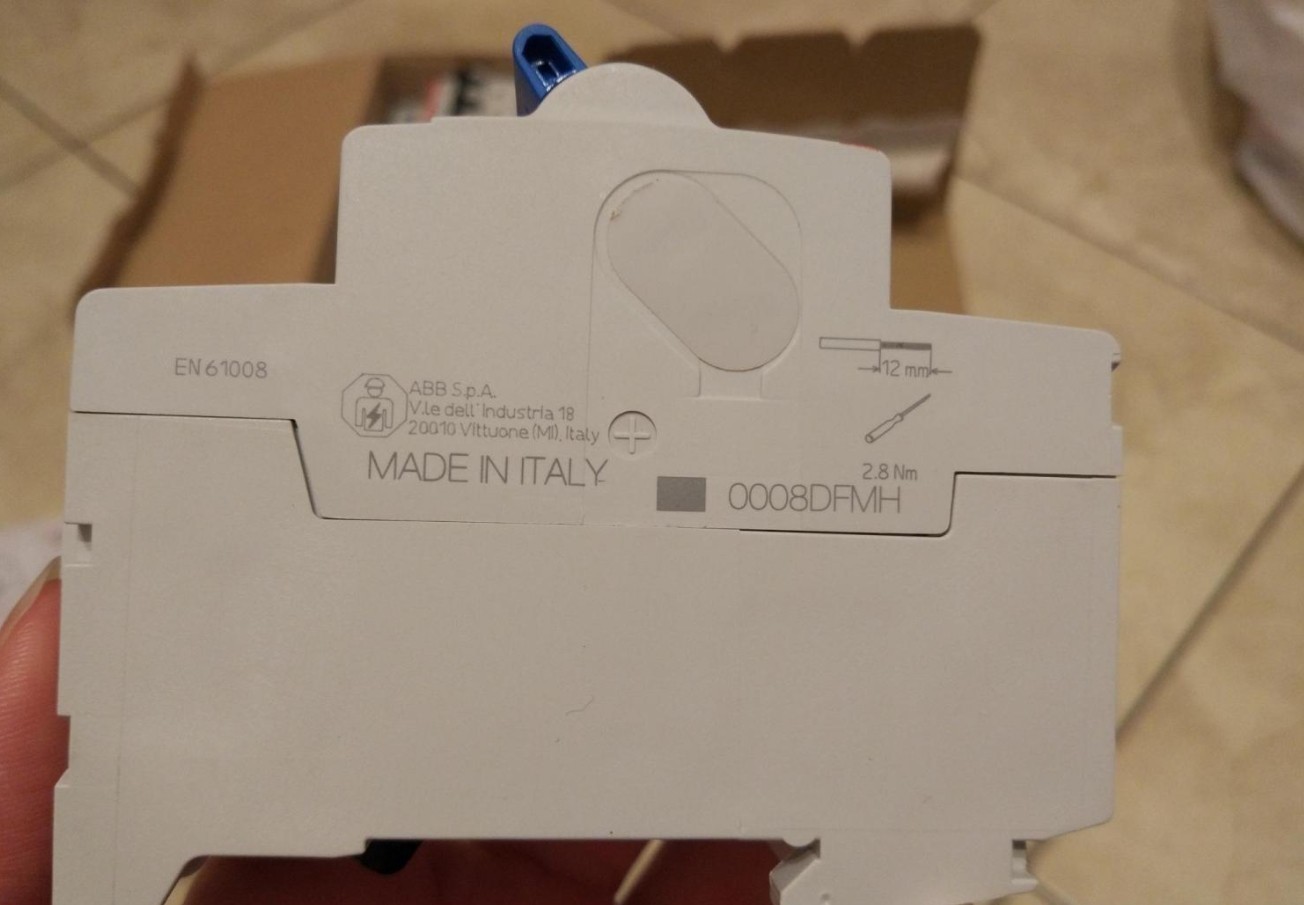

Сбоку на корпусе содержаться инструкции о правильном подключении устройства: указывается длина зачищенной части проводника для подключения и с каким усилием нужно затягивать винт в клемме.

Для подключения используются винтовые клеммы для одножильных и многожильных проводов с сечением 0–35 мм². Это проверенный и хорошо зарекомендовавший себя метод. Устанавливаются УЗО ABB F202 на Din-рейку.

На входах и выходах есть по 2 контакта, поэтому при необходимости устройство быстро и просто объединяется гребенками. А если нужно добавить к УЗО какие-то аксессуары, то пригодится имеющаяся у них заглушка.

Типы УЗО

Есть несколько типов УЗО с разным предназначением и характеристиками.

Тип AC

Такие УЗО применяются для установки в квартирах, на промышленных и коммерческих объектах. Их номинальный дифференциальный ток равен 10, 30, 100, 300 и даже 500 мА, а номинальный — 16 A, 25 A, 40 A, 63 A, 80 A и 100 A.

Такие УЗО размыкают цепь при переменном токе утечки и срабатывают не только при прямом контакте человека с проводником, но и при косвенных контактах. Также они могут выключать питание в сетях с индуктивными и резистивными нагрузками.

Пример такой модели — ABB F202 2п 25А 30мА тип AC.

Тип A

Они очень похожи на предыдущие по характеристикам и назначению, но отличаются типом совместимого тока. Помимо переменного, ВДТ типа A срабатывают также при утечке постоянного тока.

К ним относится УЗО F202 A S-100/0.3.

AP-R типа A

УЗО такого типа имеют устойчивость к скачкам тока до 3000 А. Это позволяет им исключать ложные срабатывания и сочетать высокую степень безопасности от поражения током и бесперебойное снабжение электричеством всех требуемых потребителей. Номинальный допустимый ток у них такой же, как и у других типов, а вот ток дифференциального срабатывания имеет значение только 30 мА.

Представитель этого типа — F202 A-25/0.03 AP-R.

Селективные типа A

Селективные УЗО обычно не устанавливаются в жилые помещения и применяются для промышленных и коммерческих зданий. Их особенность в том, что они имеют специальную задержку срабатывания. Она дает возможность в первую очередь сработать другим защитным устройствам, которые установлены дальше в электрической цепи.

Также селективные устройства отличает высокий показатель номинального дифференциального тока — 100–1000 мА.
