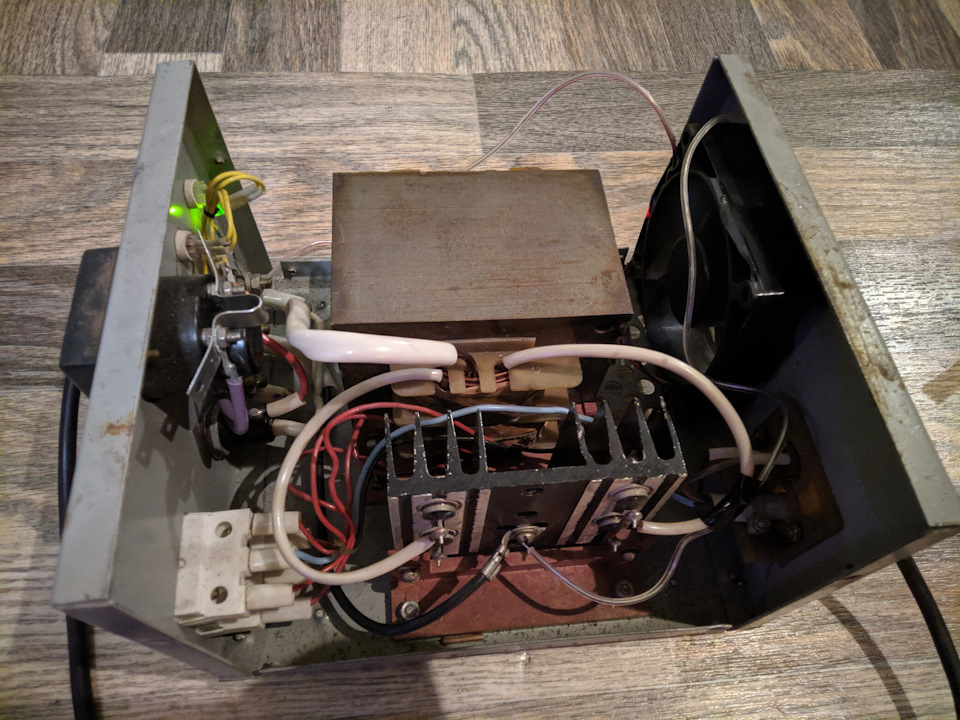

Оживил зарядник ) вентилятор врезал. И выход под шурик
Все комментарии
Здравствуйте. Шкалит напряжение больше 16 вольт при зарядке. Это норма или неисправность какая то ?
С любым аккумом или с одним конкретным?
Rudyan
С любым аккумом или с одним конкретным?
Хотя тут и в инструкции написано, в конце заряда должно быть 16.4. Не много ли?
На 7 странице в инструкции, пункт 6.2.1.3 так и написано! Но мне тоже кажется много это …
Спасибо, добрый человек. Горел перегруз, оказывается предохранитель спереди сдох.
Большое спасибо!
Хоть и интуитивно понятно, но с инструкцией как то надёжнее!
Добрый день, могу порекомендовать следующее, для начала — проверить предохранитель. Он находится на лицевой панели, рядом с клеммой под барашком (черного или коричневого цвета) нужно нажать и повернуть. После этого внутри увидиш стеклянный предохранитель. Если внутри него нить цела то проблемма дальше а если нет то необходимо заменить. Если вариант с исправным предохранителем — дальше к знакомому электрику. Или купить новый т.к. ремонт сейчас встает в стоимость нового зарядника.
p/s.Посмотри в инструкции на стр. 10 возможные неисправности может еще что проверишь сам.
Спасибо за инструкцию.
Нашёл у тестя в гараже. Если лампочка сеть не горит, прибор мёртвый ?
Огромное спасибо! Выручил
, Привет! немного не по адресу. На моей странице ты можешь взять схему подключения и инструкцию к заряднику
Привет, пришли плиз фотку подключения амперметра, а то у тебя сбоку сфоткана не видно что куда подсоединять . Пожалуйста.
Оживил зарядник ) вентилятор врезал. И выход под шурик
Устройство зарядно-пусковое универсальное УЗПУ-С-12-9,1
ПАСПОРТ
1.Назначение
Устройство предназначено для :
1.заряда одной двенадцативольтовой аккумуляторной батареи емкостью 90Ач (по каналу ЗАРЯД)
2.облегчения стартерного пуска двигателя автомобиля с бортовой сетью 12 В при неблагоприятных условиях в холодное время года или при слабо заряженной аккумуляторной батарее (по каналу ПУСК).
2. Технические данные
1.Напряжение питания – однофазная сеть переменного тока………………220±22 В., частота 50 Гц.
2.Номинальное выходное напряжение постоянного тока при нагрузке канала ЗАРЯД…..12,0±1,2 В.
3.Номинальный постоянный выходной ток нагрузки Канала ЗАРЯД………………………9,0±0,9 А.
4.Максимальный ток в режиме ПУСК до……………………………………………………..50 А.
5.Выходное напряжение при нагрузке Канала ПУСК не менее……………………………6 В.
6.Режим работы канала ПУСК:
работа не более………………………………………………………………………10 с
перерыв не менее……………………………………………………………………100 с.
7.Входной ток не более…………………………………………………………………………2,0 А.
8.Масса устройства с соединительными проводами не более………………………………6,0 кг.
9.Габаритные размеры устройства не более, мм………………………………………………136х185х261
10.Срок службы…………………………………………………………………………………7 лет
3. Порядок работы
3.1.Подготовка к работе
Рабочее положение – горизонтальное.
Начальное положение – верхний выключатель в крайнем левом положении (знак М).
3.2.Заряд аккумуляторной батареи
3.2.1.Соедините клеммы «+» и «-» канала ЗАРЯД устройства соответственно с клеммами «+» и «-» заряжаемой батареи с соблюдением полярности (цветной маркировки).
3.2.2.Подключите устройство к сети. Индикатор СЕТЬ должен светиться зеленым светом. Номинальный зарядный ток установите переключателями в соответствии с таблицей на передней панели. ТОК ЗАРЯДА контролируйте по амперметру.
3.2.3.Если при соединении устройства с аккумуляторной батареей полярность нарушена, то индикатор ПЕРЕГРУЗКА светится красным светом. Сгорела плавкая вставка «10,0А». Для её замены необходимо отключить зажим от батареи, отключить сеть питания, нажать колпачок держателя плавкой вставки «10,0 А» на передней панели, повернуть его против часовой стрелки, извлечь вставку, и заменить её на запасную из комплекта поставки.
3.3.Стартерный пуск двигателя
3.3.1.С помощью соединительных проводков соедините, соблюдая полярность клеммы канала ПУСК с аккумуляторной батареей автомобиля.
3.3.2.Подключите устройство к сети. Индикатор СЕТЬ должен светиться.
3.3.3.Пуск стартера производите короткими включениями не боле 10с с паузой не менее 100с. После пяти периодов «пуск-пауза» сделайте перерыв не менее 5 мин. При необходимости повторите пуск стартера.
3.3.4.После запуска двигателя автомобиля отключите устройство от сети и снимите соединительные провода.
4. Правила хранения
Устройство в упаковке необходимо хранить в закрытых помещения с допустимой температурой от минус 60 до 50ºС и относительной влажностью воздуха до98% при 25ºС, а без упаковки – в сухих помещениях с допустимой температурой от минус 10 до 40ºС.
При покупке требуйте ознакомления с основными правилами пользования устройством и проверки его на функционирование.
5.Гарантия изготовителя
Изготовитель гарантирует нормальную работу устройства в течение 2-х лет со дня продажи или в течение 3-х лет со дня выпуска при условии соблюдения правил его эксплуатации и хранения.
Покупатель имеет право на обмен дефектного устройства по месту его покупки.
Изготовитель не несет ответственности в случае:
а) нарушением потребителем правил эксплуатации;
б) использования устройства не по назначению;
в) небрежного хранения и транспортировки устройства покупателем или торгующей организацией;
г) утери данного документа или отсутствия в нем штампов и даты продажи устройства торгующей организацией.
По истечении гарантийного срока ремонт устройства за счет потребителя.
Ремонт устройства производится в мастерских гарантийного ремонта изготовителя.
- Форум
- Тематические форумы
- Автофорум
Помогите разобраться с зарядкой аккумулятора
| Автор | Сообщение
21 848 |
|---|---|
|
Отправлено 30 января 2014 в 20:33 — Досталось в наследство — Устройство зарядно-пусковое универсальное УЗПУ-C-12-9,0.
________________ Редактировалось 2 раз (а), последний раз # ОтветитьОтветить с цитированиемЛичное сообщение |
|
|
landgraf |
Отправлено 30 января 2014 в 20:52 — Нажмите клавиши в сторону амперметра, подсоедините плюсовой (красный) провод к клемме красного цвета с надписью заряд черный провод к черной клемме, на аккумуляторе подсоедините все соответственно красный плюс черный минус, на амперметре метре должно появиться значение 2 ампера это будет зарядный ток, клавишами можно регулировать силу зарядного тока. # ОтветитьОтветить с цитированиемЛичное сообщение |
|
mihail2412 |
Отправлено 30 января 2014 в 21:47 — Подсоединено всё правильно. Стрелка амперметра не трогается с места. Если предохранители в норме, значит амперметр накрылся? А может заряжаться без его показаний?
________________ # ОтветитьОтветить с цитированиемЛичное сообщение |
|
mihail2412 |
Отправлено 30 января 2014 в 21:52 — Так, поломку нашли. Всё-таки перегорел предохранитель. Нашли в старых завалах новый. Амперметр стал выдавать 2 ампера. Непонятно, как регулировать ток клавишами. И зачем регулировать? Может на 2-х амперах и пусть стоит часов 10?
________________ # ОтветитьОтветить с цитированиемЛичное сообщение |
|
landgraf |
Отправлено 31 января 2014 в 09:59 — на 2 амперах за 10 часов он зальет 20 ампер/часов. ток регулируется клавишами от М (еньшего) к Б (ольшему). если у Вас 70А/ч аккумулятор то заряжайте током 7 ампер в течении 10 часов. короче ток заряда — десять процентов от емкости. # ОтветитьОтветить с цитированиемЛичное сообщение |
|
mihail2412 |
Отправлено 03 февраля 2014 в 19:27 — Разобрались! Теперь бы узнать, где можно купить запасные предохранители?
________________ # ОтветитьОтветить с цитированиемЛичное сообщение |
|
landgraf |
Отправлено 04 февраля 2014 в 13:29 — Посмотри в магазине диалуч (магаз есть на южном порту), можна чё ниить там для машины прикупить. ну или как говорится гугль в помощь. # ОтветитьОтветить с цитированиемЛичное сообщение |
|
Вы
Вы
Вы
Вы
Вы
Вы |
Такой раритет имеется.
Пуско-зарядное (зарядно-пусковое) устройство КОСМОС-ЭНВО (УЗПУ-С-12-9). Покупалось в 2001 году. Когда-то я им даже что-то заряжал… Но буквально один-два раза.
Чудо солидно, тяжело, но как зарядное весьма малополезно. У него только ручная дискретная (четыре состояния) регулировка тока заряда, да еще и крайне желателен дополнительный вольтметр. Заряд требует внимания, нужно руками щелкать переключателями, выдерживая требуемый ток/напряжение. Это утомительно даже для человека знающего, а неопытный запросто испортит аккумулятор, особенно современный, нетерпимый к повышенному напряжению.
В качестве пускового устройство с натяжкой подходит, но, по-хорошему, все же слабовато для такой задачи.
Скан инструкции (присутствует и ожидаемо примитивная электронная принципиальная схема):
Вообще, если уж хочется что-нибудь ручками покрутить, есть жажда контроля, то лучше уж достаточно мощный блок питания с режимами CC/CV.
�� ����, ��� �������� ��� �����������, ����� ������ ��� ������� �����. ��������, ����� � ���� ���� ����������. ����� ����� 55��.
������� �� ������.
���������� ���� 1/10 �� ���.
�.�. 5� ��������.
+� ���� ���� ��������� �������������� �����
���, ��������������� ������ ��� ���))))))
� �������� 11 �����. ���� ������� �������� �� ����. )))
������� ����. � ���������� ����� �����������. ��������� ��� ������� 3 �.
�ӣ-���� ���������� ���������.
������� 1.5� (����� �� ��� ��������) — �� ������ �����.
� ��������� ����� �������.
�� � �� ���� �������� ��� �������)) ��� ������� ������ ���� ������, 1� � �� ��� ����))))
������� ����� ����� ���� ��������?
� �������� ������ ��� �� ��������� �������� — 2�, ������ ��� ��������� �� 4�, ��������� ����� 5-6 �� 5,0-5,5�… � ����� ����� ����������, ������� ��������� 1� � �������� �� 9-10 �����. ����� ��������� �� ����, ��������� ���������, ����� ������ � �������� ���������� �� �������
������� �� ������� ������. ������� ��������. ������� �� ��������.
�����! ������� ��� ��������� � ���������!
�����������, ����� ������� ���������. ������� � �������!
������ � �� ��� ����������� �� ������� �� ����?
��� ���� �����))) � ���� ����� ���� �� ������� ����� ���� :)))
�������, ��. ������� �������!
�.�. �� ����� ���� � ������ ��� � ����� ������� �����, �������� ��� � ������� �������. � ��������� ���� ��������� � ����� ������� ������� ����� (��� ������������ � �������� ����), �������� �������� � ������� ��� ������� :))))
Устройство зарядно-пусковое универсальное УЗПУ-С-12-9,1
ПАСПОРТ
1.Назначение
Устройство предназначено для :
1.заряда одной двенадцативольтовой аккумуляторной батареи емкостью 90Ач (по каналу ЗАРЯД)
2.облегчения стартерного пуска двигателя автомобиля с бортовой сетью 12 В при неблагоприятных условиях в холодное время года или при слабо заряженной аккумуляторной батарее (по каналу ПУСК).
2. Технические данные
1.Напряжение питания – однофазная сеть переменного тока………………220±22 В., частота 50 Гц.
2.Номинальное выходное напряжение постоянного тока при нагрузке канала ЗАРЯД…..12,0±1,2 В.
3.Номинальный постоянный выходной ток нагрузки Канала ЗАРЯД………………………9,0±0,9 А.
4.Максимальный ток в режиме ПУСК до……………………………………………………..50 А.
5.Выходное напряжение при нагрузке Канала ПУСК не менее……………………………6 В.
6.Режим работы канала ПУСК:
работа не более………………………………………………………………………10 с
перерыв не менее……………………………………………………………………100 с.
7.Входной ток не более…………………………………………………………………………2,0 А.
8.Масса устройства с соединительными проводами не более………………………………6,0 кг.
9.Габаритные размеры устройства не более, мм………………………………………………136х185х261
10.Срок службы…………………………………………………………………………………7 лет
3. Порядок работы
3.1.Подготовка к работе
Рабочее положение – горизонтальное.
Начальное положение – верхний выключатель в крайнем левом положении (знак М).
3.2.Заряд аккумуляторной батареи
3.2.1.Соедините клеммы «+» и «-» канала ЗАРЯД устройства соответственно с клеммами «+» и «-» заряжаемой батареи с соблюдением полярности (цветной маркировки).
3.2.2.Подключите устройство к сети. Индикатор СЕТЬ должен светиться зеленым светом. Номинальный зарядный ток установите переключателями в соответствии с таблицей на передней панели. ТОК ЗАРЯДА контролируйте по амперметру.
3.2.3.Если при соединении устройства с аккумуляторной батареей полярность нарушена, то индикатор ПЕРЕГРУЗКА светится красным светом. Сгорела плавкая вставка «10,0А». Для её замены необходимо отключить зажим от батареи, отключить сеть питания, нажать колпачок держателя плавкой вставки «10,0 А» на передней панели, повернуть его против часовой стрелки, извлечь вставку, и заменить её на запасную из комплекта поставки.
3.3.Стартерный пуск двигателя
3.3.1.С помощью соединительных проводков соедините, соблюдая полярность клеммы канала ПУСК с аккумуляторной батареей автомобиля.
3.3.2.Подключите устройство к сети. Индикатор СЕТЬ должен светиться.
3.3.3.Пуск стартера производите короткими включениями не боле 10с с паузой не менее 100с. После пяти периодов «пуск-пауза» сделайте перерыв не менее 5 мин. При необходимости повторите пуск стартера.
3.3.4.После запуска двигателя автомобиля отключите устройство от сети и снимите соединительные провода.
4. Правила хранения
Устройство в упаковке необходимо хранить в закрытых помещения с допустимой температурой от минус 60 до 50ºС и относительной влажностью воздуха до98% при 25ºС, а без упаковки – в сухих помещениях с допустимой температурой от минус 10 до 40ºС.
При покупке требуйте ознакомления с основными правилами пользования устройством и проверки его на функционирование.
5.Гарантия изготовителя
Изготовитель гарантирует нормальную работу устройства в течение 2-х лет со дня продажи или в течение 3-х лет со дня выпуска при условии соблюдения правил его эксплуатации и хранения.
Покупатель имеет право на обмен дефектного устройства по месту его покупки.
Изготовитель не несет ответственности в случае:
а) нарушением потребителем правил эксплуатации;
б) использования устройства не по назначению;
в) небрежного хранения и транспортировки устройства покупателем или торгующей организацией;
г) утери данного документа или отсутствия в нем штампов и даты продажи устройства торгующей организацией.
По истечении гарантийного срока ремонт устройства за счет потребителя.
Ремонт устройства производится в мастерских гарантийного ремонта изготовителя.
