Варта тп 703 инструкция

Видеоинструкция по работе с контроллером-терморегулятором ВАРТА ТП703 (аналог ВАРТА 707) для обжиговых печей серии “Хобби” и “Мастер”.

Выдержка из руководства по эксплуатации:

2.3 Использование изделия.
2.3.1 Порядок работы.

2.3.1.1 Перед началом работы необходимо ввести или проверить заданную термическую программу. Для этого поступайте следующим образом:

а) подключите регулятор к сети, при этом на индикаторе появляются текущие параметры (см. рисунок 4); если регулятор находится в автоматическом режиме, переведите его в дежурный, одновременно нажав кнопки АВТ●ВВОД и ▼;

Картинка с сайта: goncharnoe-delo.ru

Рисунок 4. Индикация текущих параметров

б) нажмите кнопку РЕЖИМ, при этом на индикаторе появляются параметры термической программы (см. рисунок 10);

Картинка с сайта: goncharnoe-delo.ru

Рисунок 10. Параметры термической программы.

в) если программу надо только проверить, то кнопками ▲, ▼ установите номера участков и проверьте параметры, после чего перейдите к пункту з); для изменения пара метров участка установите его номер кнопками ▲ и ▼;
г) нажмите АВТ●ВВОД, мигает температура, кнопками ▲, ▼ установите нужное значение;
д) нажмите АВТ●ВВОД, мигает размерность времени; кнопками ▲ или ▼ установите нужную: [минуты – «’» и секунды – «‘’»] или только [минуты – «’»];
е) нажмите АВТ●ВВОД, мигает время, кнопками ▲, ▼ установите нужное значение;
ж) нажмите АВТ●ВВОД, если в регуляторе есть дополнительные выходы, то мигает шестой сегмент шкалы: кнопками ▲, ▼ (каждому нажатию соответствует определенная комбинация) установите нужную комбинацию выходов и нажмите АВТ●ВВОД, после чего мигает номер участка; если дополнительных выходов нет, то сразу мигает номер участка; при необходимости повторите действия по пунктам а) – з) для других участков;
з) после проверки или ввода термической программы нажмите кнопку РЕЖИМ, на индикаторе появляются текущие параметры.

2.3.1.2 Для выполнения термической программы кнопками ▲, ▼ установите номер начального участка программы и нажмите АВТ●ВВОД, выполнение программы началось.

В процессе работы смена участка сопровождается коротким звуковым сигналом и обнулением времени. Если текущее время участка превышает 29 мин 59 с, то индицируются только минуты.

Уровень выходного сигнала и, соответственно, ток в нагрузке пропорциональны количеству сегментов дискретной шкалы. При наличии всех шести сегментов ток максимален, при их отсутствии тока нет. Во время работы можно выводить на индикацию параметры термической программы и служебные параметры, однако изменить их нельзя.

2.3.1.3 После перехода на участок КОНЕЦ ПРОГРАММЫ регулятор переключается в дежурный режим, появляется надпись End. После нажатия любой кнопки надпись исчезает, при этом номер участка становится равным номеру начального участка выполненной
термической программы.
При необходимости можно в любой момент прекратить выполнение программы, одновременно нажав кнопки АВТ●ВВОД и ▼ (СТОП), при этом регулятор переходит в дежурный режим.

2.3.1.4 Если во время работы пропадёт сетевое напряжение, то после его появления регулятор продолжит выполнение программы с прерванного места, восстановив при этом все текущие параметры.

2.3.1.5 При возникновении аварийной ситуации:

–регулятор переходит в дежурный режим;
–на индикаторе возникает надпись AL или AL1 (от английского ALARM – тревога);
–срабатывает (замыкается) аварийный выход (при его наличии).

Аварийная ситуация AL возникает в автоматическом или дежурном режимах в двух случаях:

–температура в печи равна или больше значения аварийной температуры;
–обрыв термопары

Аварийная ситуация AL1 возникает только в автоматическом режиме на участках нагрева или охлаждения, если время выполнения участка оказывается гораздо меньше заданного. Это может произойти при обрыве термопары, неисправности силовых тиристоров или нагрузки.

При обрыве термопары, а также при превышении температурой ее максимального значения для данного типа термопары, индикация имеет вид, изображенный на рисунке 6.

Регулятор находится в аварийном режиме до тех пор, пока не будет нажата любая кнопка, при этом надпись AL или AL1 исчезает, аварийный выход переходит в исходное состояние.

2.3.1.6 После окончания работы отключите питание регулятора.

2.3.2 Термическая программа.

2.3.2.1 Термическая программа – это желаемая зависимость температуры объекта от времени. Часть программы, имеющая постоянную скорость изменения температуры, называется участком. На рисунке 7 изображена программа, состоящая из трех участков.
Каждый участок характеризуется двумя параметрами – конечной температурой и временем.

Картинка с сайта: goncharnoe-delo.ru

Рисунок 7. Простейшая термическая программа.

2.3.2.2 При необходимости иметь задержку начала выполнения программы в автоматическом режиме начальным участком программы должен быть участок задержки.

Если регулятор должен дополнительно управлять внешними двухпозиционными устройствами (вентилятором, заслонкой и т.п.), то используются дополнительные выходы, состояние которых изменяется в момент перехода программы с участка на участок. Если
же моменты коммутации дополнительных устройств не совпадают с точками излома термической программы, то в программу нужно ввести дополнительные участки, как это показано на рисунке 8.

Картинка с сайта: goncharnoe-delo.ru

Рисунок 8. Термическая программа с задержкой и дополнительной коммутацией.

2.3.2.3 В памяти регулятора могут храниться параметры 100 участков, которые могут представлять собой несколько термических программ.

Если начинать программы с нулевого номера участка, тогда количество десятков определит номер программы. В этом случае в памяти может храниться 10 программ по 10 участков. Такое разделение является условным, так как программа может быть размещена,
начиная с любого номера и содержать любое количество участков. Это связано с тем, что регулятор выполняет программу последовательно, участок за участком, пока не обнаружит участок КОНЕЦ ПРОГРАММЫ, после чего прекращает выполнение программы и переходит в дежурный режим.

Как уже указывалось, каждый участок характеризуется двумя параметрами: конечной температурой и временем. Соответствие между видом участка и задаваемыми параметрами приведено в таблице 5.

2.3.2.4 Программа всегда должна начинаться с участка НАЧАЛО ПРОГРАММЫ, являющегося одновременно задержкой. Если задержка начала выполнения программы не нужна, то можно поступить двояко: либо установить нулевое время задержки, либо начать выполнение программы со следующего участка.

Необходимо учесть, что переход от нагрева/охлаждения к выдержке сопровождается некоторым уменьшением скорости (для исключения перебега температуры вследствие инерционности печи), поэтому фактическое время нагрева\охлаждения оказывается немного больше. Переход на выдержку происходит за 2°С до установленного значения. При других комбинациях участков уменьшения скорости не происходит.

Для исключения перебега температуры при переходе от высокоскоростного участка к низкоскоростному рекомендуется ввести между ними участок выдержки с небольшой продолжительностью (например, 1 с – см. рисунок 9).

Картинка с сайта: goncharnoe-delo.ru

Рисунок 9. Корректировка термической программы

Последним участком в каждой программе обязательно должен быть КОНЕЦ ПРОГРАММЫ.

2.3.2.5 Переход к индикации параметров термической программы (см. рисунок 10) из режима текущих параметров осуществляется кнопкой РЕЖИМ. Изменяя номер участка кнопками ▲ и ▼, можно просмотреть параметры всей программы (программ).

Выбор параметра для ввода производится кнопкой АВТ●ВВОД, при этом последовательно мигают: температура, размерность времени (мин «’» и с «”» или только мин «’»), значение времени, дополнительные выходы (при их наличии), номер участка. Изменение
параметра осуществляется кнопками ▲, ▼.

При вводе состояния дополнительных выходов мигает 6-й сегмент дискретной шкалы. Номер дополнительного выхода соответствует номеру сегмента. Наличие сегмента означает, что выход замкнут, отсутствие сегмента – выход разомкнут. На участках НАЧАЛО ПРОГРАММЫ и КОНЕЦ ПРОГРАММЫ состояние выходов изменить нельзя, так как они всегда разомкнуты.

Картинка с сайта: goncharnoe-delo.ru

Рисунок 10. Параметры термической программы.

Вернуться в текущий режим можно при мигании любого параметра, нажав кнопку РЕЖИМ. Ввод параметров возможен только в дежурном режиме. В автоматическом режиме можно просмотреть параметры всех участков.

2.3.2.6 Перед вводом программы необходимо выделить и последовательно пронумеровать участки, определить их вид, а затем свести параметры в таблицу (см. пример программы – рисунок 11 и таблицу 6)

Картинка с сайта: goncharnoe-delo.ru

Рисунок 11. Пример термической программы

При наличии дополнительных выходов надо ввести в таблицу ещу одну графу, где указать состояние каждого выхода на каждом участке.

Программный терморегулятор ТП703 обеспечивает:

• Режим настройки регулятора на объект, при котором автоматически определяются оптимальные параметры ПИД-закона в рабочем диапазоне температур объекта, что освобождает пользователя от подбора этих параметров и обеспечивает высокую точность управления объектом.

• Автоматическое регулирование температуры по ПИД-закону.

• Высокую точность поддержания температуры до 1°С.

• Широтное управление тиристорными и симисторными прерывателями с коммутацией в нулях питающего напряжения.

• Управление нагревом с произвольной схемой соединения электронагревателей в одно- и трехфазных печах.

• Предварительную задержку нагрева в начале каждой программы (при необходимости).

• Программирование срабатывания 4-х дополнительных выходов на любом участке термической программы.

• Коммутацию внешней сигнализации и силовых устройств по достижении установленной пользователем аварийной температуры.

• Одновременную цифровую индикацию всех значений текущих параметров: температуры, времени, номера выполняемой программы, номера участка этой программы и выходной мощности.

• Ввод и долговременное хранение программ общим объёмом до 100 участков.

• Задание параметров участка программы: температуры с шагом 1°С и времени (нагрева-охлаждения-выдержки) с шагом 1 сек или 1 мин.

• Индикацию типа участка (нагрев-охлаждение-выдержка) в автоматическом режиме работы.

• Возобновление выполнения программы в автоматическом режиме при кратковременном пропадании питающего напряжения.

• Звуковые сигналы при включении и выключении, смене участка, обрыве термопары и перегреве печи.

• На основных выходах бесконтактную коммутацию цепей переменного тока напряжением до 400 В при токе до 0,5 А или управление тиристорами (симисторами) с током отпирания до 1А. Коммутация осуществляется в нулях питающего напряжения.

• На дополнительных и аварийных выходах бесконтактную коммутацию цепей переменного тока напряжением до 240 В при токе до 0,3 А.

• Связь с компьютером через интерфейс  RS232.

• Подсветка жидкокристаллического индикатора.

Предложите, как улучшить Pubdoc

(Для жалоб на нарушения авторских прав, используйте

другую форму
)

Терморегулятор-измеритель программируемый

Измеряемый параметр

Производитель

Ссылка

Описание

Терморегулятор-измеритель программируемый ТП703 или ТП403 предназначен для измерения температуры и автоматического программного регулирования тепловых процессов в электрических печах.

Назначение
Описание
Программное обеспечение
Технические характеристики
Знак утверждения типа
Комплектность
Поверка
Сведения о методах измерений
Нормативные документы
Рекомендации к применению

Назначение

Терморегуляторы-измерители программируемые ТП (далее — регуляторы) предназначены для измерения температуры и программного регулирования тепловых процессов в однофазных и трехфазных электрических печах сопротивления, оснащенных тиристорами или симисторами.

Описание

Регуляторы обеспечивают аналого-цифровое преобразование сигналов термопар с номинальными статическими характеристиками преобразования (далее НСХ) по ГОСТ Р 8.585-2001. Измерительная информация преобразуется в частоту и обрабатывается микропроцессором регулятора, по результатам обработки формируются задающие и управляющие воздействия.

Регуляторы имеют один канал измерения и один канал регулирования температуры. В регуляторах обеспечена возможность выбора одного из пяти типов термопар: B, S, K, L, J. Регуляторы обеспечивают регулирование температуры по пропорционально-интегральнодифференциальному закону.

Регуляторы модели ТП700 обеспечивают также двухпозиционное регулирование.

Информация сохраняется в энергонезависимой памяти регуляторов при отключении сетевого напряжения, при включении сетевого напряжения регулятор продолжает выполнение программы с прерванного места.

Конструктивно регуляторы выполнены в металлическом корпусе, исполнение щитовое. На лицевой панели регулятора размещен цифровой индикатор с управляющими кнопками.

Регуляторы в зависимости от исполнения обеспечивают связь с компьютером по интерфейсу RS232, могут иметь или не иметь дополнительные и аварийные выходы, дистанционный запуск, могут управлять одно- или трехфазной нагрузкой.

Регуляторы выпускаются следующих моделей: ТП403, ТП700, ТП702, ТП703.

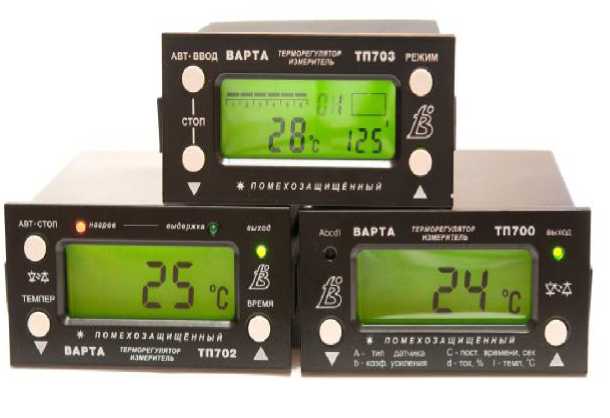

Внешний вид регуляторов изображен на рисунке 1 и рисунке 2.

Рисунок 1

Картинка с сайта: all-pribors.ru

Рисунок 2

Программное обеспечение

Программное обеспечение терморегуляторов-имерителей обеспечивает задание и регулирование температуры в определенные промежутки времени, не содержит значимой метрологической части и не оказывает влияния на метрологические характеристики.

Технические характеристики

Диапазон измерений, пределы основной приведенной погрешности и дополнительной приведенной погрешности приведены в табл. 1.

Таблица 1

Дискретность задания и индикации температуры, °С

Тип дисплея

Электропитание:

— напряжение сети переменного тока, В

— частота питающей сети, Гц

Потребляемая мощность, В •А, не более:

для моделей ТП403

для моделей ТП700, ТП702, ТП703

Габаритные размеры регуляторов, мм, не более:

ТП403

ТП700, ТП702, ТП703

Масса одного регулятора, кг, не более:

ТП403

ТП700, ТП702, ТП703

Средний срок службы, лет, не менее

У словия эксплуатации:

— температура окружающего воздуха, °С

1

жидкокристаллический

4-х разрядный

187 — 242

50 ± 1

6

3

93x96x48

126x96x48

0,4

0,6

10

10 — 40

— атмосферное давление в диапазоне, кПа                   от 84 до 106,7

— относительная влажность воздуха при температуре

35 ОС, %

— механическая вибрация частотой 10 — 55 Гц и амплиту

дой, мм, не более

По стойкости к механическим воздействиям исполнение регуляторов — виброустой-чивое, группа исполнения N2

Средняя наработка на отказ, ч, не менее

Знак утверждения типа

наносится типографским методом на эксплуатационную документацию и методом шелкогра-фии на специальную табличку на верхней грани корпуса.

Комплектность

В комплект поставки входят:

— терморегулятор-измеритель программируемый ТП;

— Руководство по эксплуатации;

— Методика поверки 435-074-2012 МП.

Поверка

осуществляется в соответствии с документом 435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 09.02.2012 г.

Перечень эталонов, применяемых при поверке:

— калибратор многофункциональный МСХ, 0 — 100 мВ, ПГ ±(0,004 %ИВ+0,004 %ДИ+1 ед.);

— термометр цифровой Chechtemp, минус 20 — 90 ОС ПГ ±0,3 ОС;

— мегаомметр М4102/1-1М, 500 В;

— пробойная установка УПУ-10, 1,5 кВ, КТ 4,0.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации «Терморегуляторы-измерители программируемые ТП. 03.01.00.00РЭ».

Нормативные документы

1. ГОСТ 8.558-93 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2. ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования».

3. ТУ 4211-001-06016219-11 (взамен ТУ 4211-001-06016219-05) «Терморегуляторы-измерители программируемые ТП. Технические условия».

4. 435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки».

Рекомендации к применению

— вне сферы государственного регулирования обеспечения единства измерений.
