Снова в нашей лаборатории ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В страны СНГ ИБП данной марки поставляет компания MERLION. Описание

ИБП IPPON делятся на 5 групп. Тестируемый ИБП принадлежит к серии Smart Winner. Это офисная серия, допускает монтаж в 19′ стойку, имеет поддержку SNMP. В серии представлены ИБП мощностью 1500, 2000 и 3000 ВА.

Производитель заявляет следующие характеристики изделия:

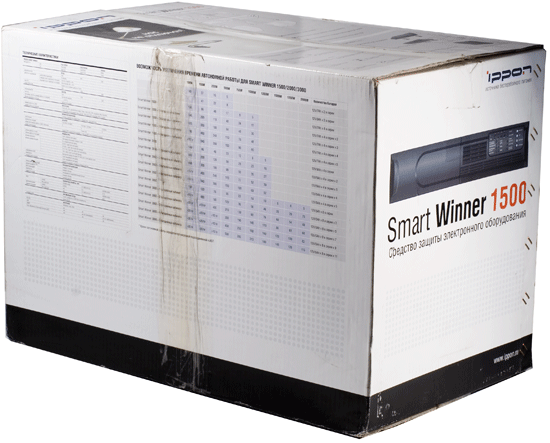

ИБП поставляется в большой картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют, что для такого большого и тяжелого изделия недопустимо.

Картинка с сайта: www.ixbt.com

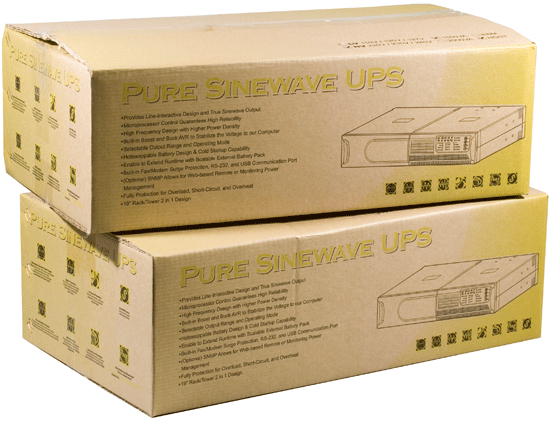

Внутри этой большой и тяжелой коробки… находятся две коробки меньшего размера!

Картинка с сайта: www.ixbt.com

Полиграфия проще, трехцветная. И не упоминается об IPPON. Предположительно, это оригинальная упаковка производителя ИБП. В коробках находятся: сам ИБП и батарейный блок к нему. Устройство надежно защищено от внешних воздействий (пакет и полиуретановые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

Картинка с сайта: www.ixbt.com

Комплект поставки включает в себя:

• руководство пользователя на русском языке*
• гарантийный талон на русском языке*
• кабель для включения в электросеть
• два кабеля для подключения оборудования (разъем IEC 320)
• интерфейсный кабель для связи с ПК (RS-232)
• интерфейсный кабель для связи с ПК (USB A-B)
• кабель RJ-45
• CD с программным обеспечением WinPower2004

* — В руководстве пользователя дан список из 77 авторизированных сервисных центров в 48 городах СНГ. Гарантия на устройство составляет 24 месяца со дня продажи, но не более 30 месяцев со дня производства.

Дизайн изделия строг и функционален. Два основных блока (ИБП и батарея), плюс выносной блок розеток выполнены в черном цвете.

Картинка с сайта: www.ixbt.com

Гибкое соединение блоков позволяет комбинировать его размещение исходя из ваших потребностей. Возможна горизонтальная и вертикальная установка.

Для монтажа ИБП в 19″ стойку потребуется отдельно приобрести установочный комплект.

На передней панели ИБП расположены органы управления и индикаторы.

Картинка с сайта: www.ixbt.com

Управление достаточно удобное, но не интуитивно понятное. С передней панели можно выставить требуемое выходное напряжение и режим работы AVR.

Картинка с сайта: www.ixbt.com

Задняя панель батарейного блока имеет разъемы для подключения дополнительного батарейного блока (допускается до четырех дополнительных блоков), шнур с вилкой для включения в ИБП.

Картинка с сайта: www.ixbt.com

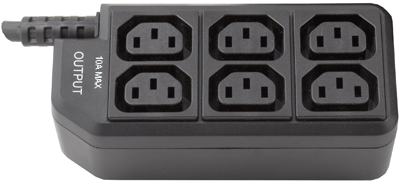

На задней панели батарейного блока имеются защелки для крепления выносного блока силовых розеток.

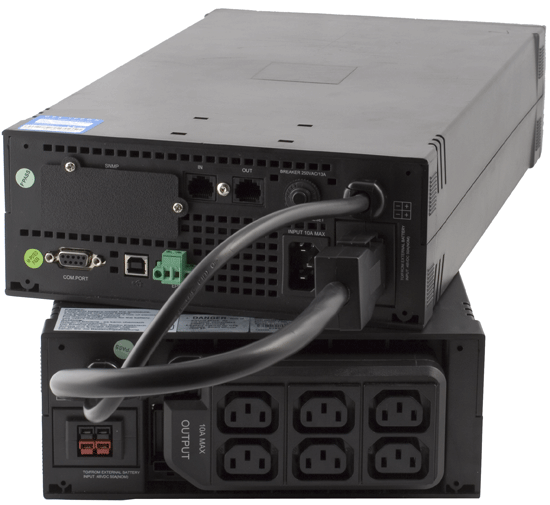

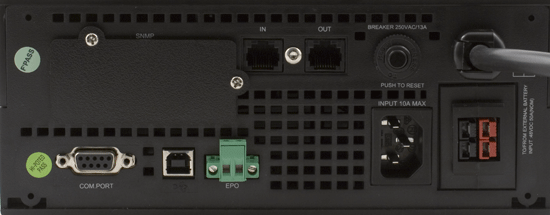

На задней панели ИБП, сверху слева направо находятся — заглушка для установки сетевого SNMP-адаптера (адаптер приобретается отдельно), гнезда RJ-45 для защиты компьютерной сети, автоматический предохранитель на 13 А, выходной кабель к выносному блоку разъемов подключения нагрузки.

Картинка с сайта: www.ixbt.com

Снизу слева направо — порт RS-232, USB type B, выход управления EPO, входной сетевой разъём, разъём для включения батарейного блока.Внутреннее устройство

ИБП выполнен в блочном многоплатном дизайне. Основная, двухслойная, плата несёт на себе еще четыре маленькие двухсторонние платки. Плата содержит инвертор, блок коммутации (применены реле на 16 А), полный сетевой LC фильтр, микропроцессорное управление. Инвертор выполнен на элементной базе STMicroelectronics и FAIRCHILD semiconductor. Он формирует синусоидальный выходной сигнал. Силовые элементы расположены на двух радиаторах общей площадью 550 кв.см. Способ крепления — через термопрокладку, пластиковую изолирующую шайбу.  Силовые элементы прижаты винтами. Способ известен своей критичностью к перегреву, но в данном случае можно не опасаться — радиаторы продуваются вентилятором AFB0112HHB производства DELTA ELECTRONICS.

Картинка с сайта: www.ixbt.com

На переднюю панель вынесена плата индикации и управления. В правой части ИБП расположен импульсный блок питания, трансформатор AVR, блок связи с ПК и отсек для установки сетевого SNMP адаптера. На задней стенке закреплена плата защиты компьютерной сети и телефонии.

Батарейный блок выполнен по похожей схеме — две боковинки скрепленные саморезами, задняя и передняя панель. У задней стенки расположена плата одноразовых предохранителей.

Картинка с сайта: www.ixbt.com

Процедура замены батареи проста, описана в инструкции. Для замены батареи требуется отвернуть винтик, крепящий переднюю панель, снять переднюю панель, отсоединить разъём и вынуть батарею. Для удобства извлечения к батарее приклеен «язычок».

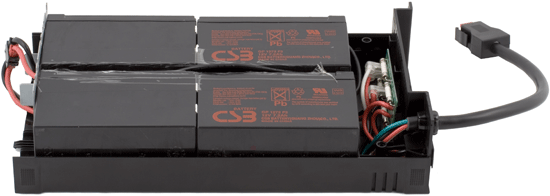

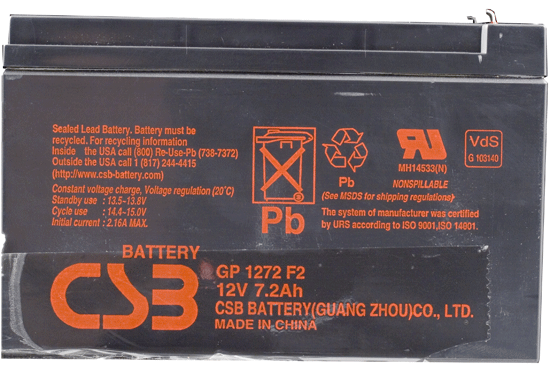

В батарейном блоке установлена батарея из четырех аккумуляторов CSB 1272 F2 производства тайваньской компании CSB. Его ёмкость — 7,2 Ач, рабочее напряжение — 12 В.

Картинка с сайта: www.ixbt.com

Производителем предусмотрено подключение к ИБП до четырех дополнительных батарейных блоков. В нижеприведенной таблице указано расчетное время работы ИБП для разного количества дополнительных батарей.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, на 15% при понижении напряжения, и на 14% — при повышении. Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 4 секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 14 Вт. Это неплохой показатель для ИБП с синусоидальным сигналом. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

Картинка с сайта: www.ixbt.com

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7—14В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать хорошей. ИБП обеспечивает стабилизацию в пределах -7% +8%, это полностью укладывается в требования ГОСТ 13109-97. Диапазон эффективной работы в обычном режиме AVR 185—250 В, и 160—250 В в режиме широкого диапазона выходных напряжений, выходное напряжение в этом режиме находится в диапазоне 175—237 В. Мы можем рекомендовать производителю уменьшить гистерезис и позже переходить на батарею при повышенном напряжении.

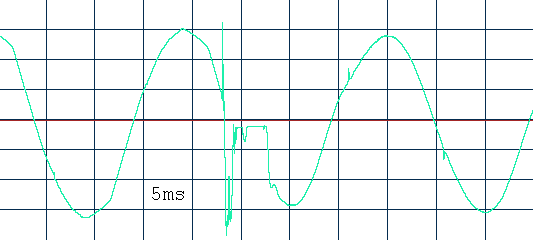

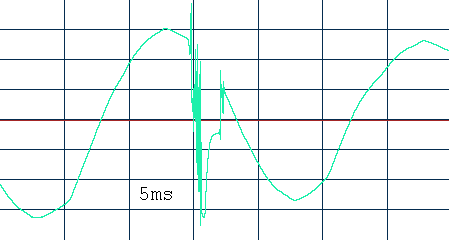

Переключение обмоток трансформатора AVR происходило за 3 мс. Процесс хорошо виден на осциллограмме.

Картинка с сайта: www.ixbt.com

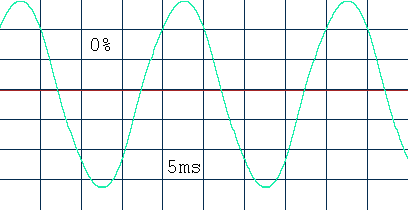

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс.

Картинка с сайта: www.ixbt.com

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 227 В.

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 226–228 В в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура воздуха, выходящего из вентиляционных отверстий, при работе на полную нагрузку была зафиксирована на уровне 37°C. Сигнал разряда батарей срабатывал за 70–110 секунд до выключения.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Всего было собрано 5 вариантов конфигурации тестового компьютера:

1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: IDLE-SiS
2. ATI X700, БП 400 Вт с пассивным PFC: IDLE
3. ATI X700, БП 400 Вт с пассивным PFC: DIVX
4. ATI X700, БП 400 Вт с пассивным PFC: 3DM5
5. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 IDLE-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 IDLE — Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемых в ИБП батарей производителем рекомендован максимальный зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (1050 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (520 Вт). ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90% заряда после глубокого разряда потребовалось всего 4 часа. Зарядка батареи происходит в две стадии. Сначала заряд производится постоянным током 3200 мА, по достижении зарядного напряжения 55,8 В (13,95 В на аккумулятор) заряд начинает идти в режиме постоянного напряжения 53,8 В (13,45 В на аккумулятор). Такая схема зарядки, эффективна, она оправданна при наличии дополнительных батарейных блоков (ток зарядки в случае двух дополнительных блоков, составит типичные 1100 мА). В случае единственного батарейного блока налицо превышение спецификаций изготовителя аккумуляторов. По результатам измерений, работа схемы зарядки признана удовлетворительной.

Для проверки системы «холодного старта» ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 1050 Вт на активную нагрузку.

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

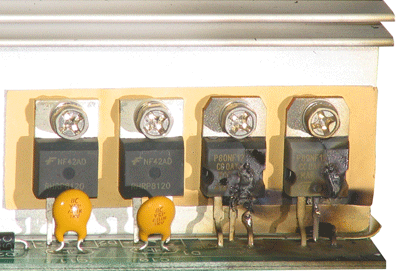

К сожалению, уже в конце тестирования, при попытке «холодного» старта с нагрузкой 1050 Вт, ИБП вышел из строя. Вскрытие показало разрушение двух STP80NF12, силовых транзисторов инвертора.

Картинка с сайта: www.ixbt.com

Частота переменного тока при работе от батарей составила 50 Гц во всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. Для устройства такого класса это непростительно. После подключения ИБП по USB в диспетчере устройств появились HID устройства.

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП определялся и выдавал показания корректно. Вывод

Тестируемое устройство является характерным примером промышленного ИБП. Широкие возможности размещения, в том числе в 19′ стойку. Уникальная возможность наращивания времени работы дополнительными батарейными блоками, замечу, что на момент выхода статьи, цена батарейного блока была равна цене комплекта входящих в него аккумуляторов. Возможность установки платы для SNMP мониторинга по локальной сети (к сожалению, на момент выхода статьи в продаже эти платы отсутствовали). Возможность работы, совместно с резервным генератором. Выход на управление внешней нагрузкой (АОП) может быть использован для:

• Отключения некритичных потребителей.
• Включения аварийного освещения.
• Запуска резервного генератора.

Есть у изделия и существенные недостатки, особенно заметные при SOHO использовании. Высокий шум вентилятора, который работает не только при батарейном питании, но и при работе AVR, и во время подзарядки батарей. Отсутствие фильтра от пыли. Едкий запах пластика, который выделялся две недели во время тестирования.

ИБП можно рекомендовать для использования совместно с телекоммуникационным и серверным оборудованием, установленным в специально выделенном для этого помещении.

Достоинства:

• Стабильность выходного напряжения во всех режимах.
• Утилитарный дизайн.
• Полный комплект кабелей.
• Возможность увеличить время работы дополнительными батареями.
• Возможность монтажа в 19′ стойку.
• Возможность SNMP мониторинга.
• 2 года гарантии на изделие, включая батарею.

Недостатки:

• Шум вентилятора в течение почти всего времени работы.
• Нет поддержки Smart Battery.
• Заряд батареи большим током.
• Едкий запах пластмассы в первые недели использования.
• Неудобная для транспортировки упаковка.

ИБП IPPON Smart Winner 1500 предоставлен компанией MERLION.
