1svt20:user_manual

Содержание

1. Состав системы, требование к оборудованию и особенности лицензирования

Состав программного комплекса «1C Весовой терминал 2.0»

Программный комплекс «1С Весовой терминал 2.0» состоит из двух частей:

1. ПО «UniServer AUTO: АВТОВЕСЫ» — WEB приложение для автоматизации процессов взвешивания (учета и контроля) транспорта на автомобильных и вагонных весах. Программный комплекс представляет собой сборку из модулей системы “UniServer AUTO: АВТОВЕСЫ” и поставляется совместно с WEB платформой сервер “UniServer AUTO”.
Описания ограничений и требования к системе UniServer AUTO: АВТОВЕСЫ представлены в разделе
по ссылке

2. Конфигурация 1С Предприятие 8.3 «ВесыСофт:Весовой терминал 2.0» — рабочее место весовщика и бухгалтера. Весь оперативный учет взвешивания транспорта, формы отчетности, специфика учета, обработки и хранение данных о взвешивании реализованы в этой части на основе инструментальной системы 1С Предприятие 8.x. Для работы потребуется Платформа 1С Предприятие 8.3 с ключом от любой типовой конфигурации версии ПРОФ.
Платформа 1С Предприятие в типовую поставку не входит.

Требования к весовому оборудованию. Ограничение использования

Программный комплекс «1С: Весовой терминал 2.0» позволяет подключиться и производить взвешивания на автомобильных и вагонных весах:

Тип весов	Ограничение использования
Автомобильные с полным заездом	Взвешивание в статике
Автомобильные короткие с раздельным взвешиванием по частям	Взвешивание в статике
Автомобильные с полным заездом и определением осевых нагрузок	Взвешивание в статике
Автомобильные поосные	Взвешивание в статике или в движении
Вагонные с полным заездом	Взвешивание в статике с полным заездом вагона на платформу
Вагонные короткие с раздельным взвешиванием по тележкам	Потележечное взвешивание в статике

Подключение к весам производится соединением весового индикатора и персонального компьютера с помощью последовательного интерфейса RS-232. Поддерживаются все известные типы весовых индикаторов, имеющие опубликованный протокол обмена по RS-232.

Подключение весов возможно только через один весовой индикатор. Весы, представляющие собой систему отдельных весов (общий вес которых должен суммироваться), состоящую из нескольких независимых весовых платформ с подключенными к ним несколькими весовыми индикаторами не поддерживаются.

Особенности лицензирования

Одна копия программного комплекса «1С Весовой терминал 2.0» поставляется в виде неисключительной лицензии на право использования ПО «UniServer AUTO: AutoScale»— для одних весов (АВТО, ВАГОННЫЕ или ПООСНЫЕ), и конфигурации 1С Предприятие 8.3 «ВесыСофт: Весовой терминал 2.0» — на одно рабочее место весовщика. Количество рабочих мест для операторов, не производящих взвешивание, не ограничивается лицензией.

Ограничение лицензии распространяется на количество подключенных к системе весов, для подключения новых весов понадобится дополнительные лицензии продукта. Количество лицензий соответствует количеству весов. Количество одновременно запущенных рабочих мест весовщика для одних и тех же весов не ограничивается лицензией.

Концепция применения 1С клиента и сервера UniServer AUTO: АВТОВЕСЫ

Программный комплекс «1С Весовой терминал 2.0» состоит из двух частей: серверной и клиентской.

Серверной частью программного комплекса является ПО «UniServer AUTO: АВТОВЕСЫ» — это сервер автоматизации и система для учета взвешивания, но для ведения расширенного аналитического учёта (дополнительные поля, документы, отчёты) требуется современная инструментальная система 1С Предприятие, где возможно расширять документооборот и развивать возможности учета. Для этих целей и создан 1С клиент «ВЕСЫСОФТ: Весовой терминал 2.0», который является конфигурацией 1С Предприятие, и подключается к серверу «UniServer AUTO: АВТОВЕСЫ» для взаимодействия с функциями оборудования и автоматического управления.

Все взвешивания, вся работа оператора производится в 1С конфигурации «Весовой терминал 2.0». UniServer AUTO: АВТОВЕСЫ следует рассматривать только как многофункциональный драйвер с доступом для Администратора, позволяющий настроить внешнее оборудование (весы, камеры и т.п.). Весовщик не должен использовать WEB интерфейс сервера «UniServer AUTO: АВТОВЕСЫ» для взвешивания или ведения учета. Оформлять первичные документы, вести справочники контрагентов, транспорта, пропусков, номенклатуры и т.п. следует только в 1С конфигурации «Весовой терминал 2.0».

2. Интерфейс программы. Общие концепции системы

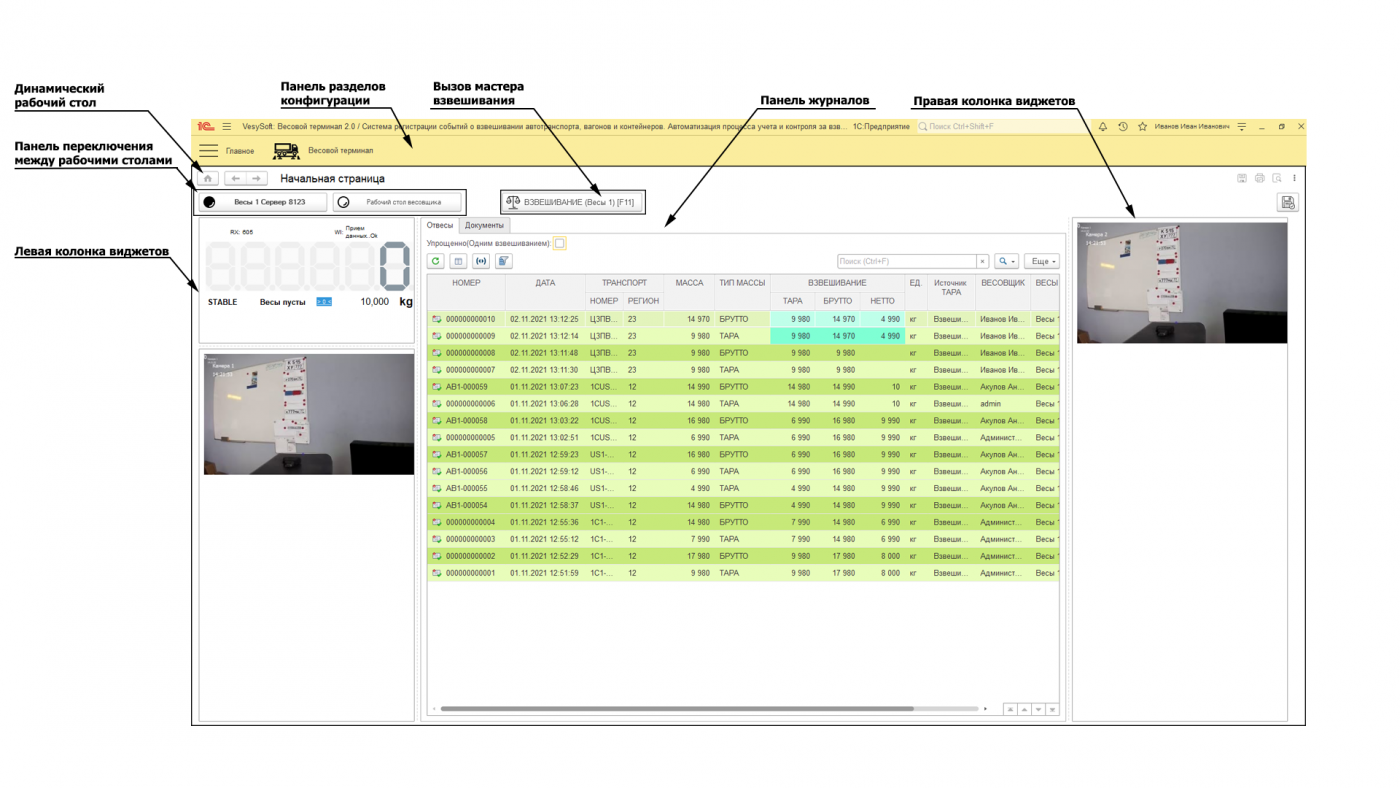

Основное окно программы

После запуска программы и авторизации пользователя откроется основное окно программы

Панель весов

Панель весов отображает текущую массу на весах, а также дополнительную информацию:

Текущая масса
Частота принимаемых данных от весового индикатора
Состояние связи с весовым индикатором
Состояние стабильности груза
Состояние системы взвешивания
Дискретность показаний весового индикатора
Единица измерения массы
Кнопка «Обнулить» (работает при условии поддержки команды обнуления весовым индикатором)

Панель журналов

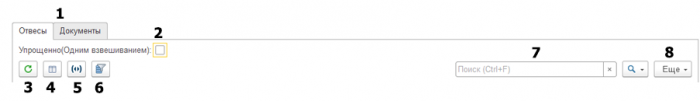

Инструменты журналов

Переключение между журналами
Включение/отключение режима упрощенного отображения таблицы взвешиваний
Обновление журнала
Включение/отключение отображения панели детализации взвешивания
Установка периода отображения данных журнала
Настройка фильтрации данных журнала
Панель поиска по журналу
Дополнительное меню взаимодействия с журналом

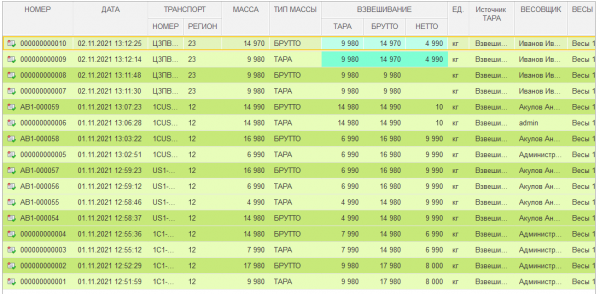

Таблица журнала отвесов

В журнале отвесов находятся документы Отвес, которые доступны для редактирования, если у оператора есть соответствующие права.

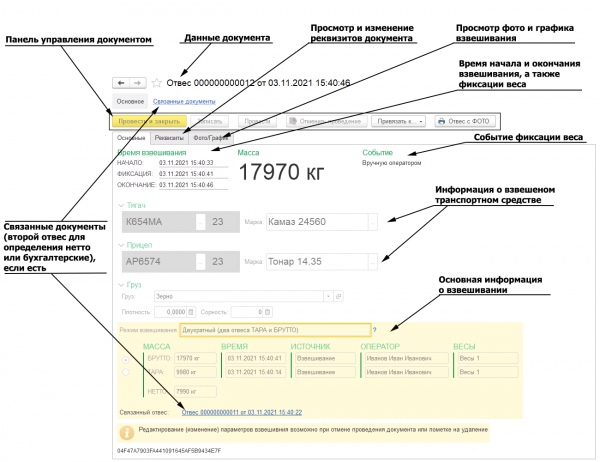

Документ Отвес

В документе «Отвес» содержится вся информация о взвешивании ТС, а также информация связанном (втором) отвесе для расчета массы груза (нетто).

Редактирование данных документа «Отвес» возможно только когда документ не проведен

1svt20/user_manual.txt

· Последние изменения: 2021/11/04 16:18 —

akkullow

Источник

ВесыСофт Весовой терминал — программный комплекс на основе 1С:Предприятие 8.2, система контроля и регистрации событий о взвешивании транспорта на карьерах, пунктах приема металлолома, элеваторов, маслозаводов и других предприятий, осуществляющих прием и отгрузку продукции и материалов автомобильным и железнодорожным транспортом.
Пять уровней контроля за взвешиванием транспорта:

Фискальный журнал внештатных ситуаций на весах («незафиксированный проезд», «изменения груза» и пр.);
Фото фиксация всех взвешиваний и событий с 4-х камер;
Запись графиков (хронограф) изменения показаний веса и внештатных событий;
Дублирующий журнал взвешиваний. Независимо от учета в 1С , ведется дополнительный (контрольный) журнал всех взвешиваний;
Удаленный доступ к журналам взвешиваний и событий через облачный Web-сервер. Резервное хранение всех журналов на удаленном Web-сервере.

Использование сервера автоматизации «Сервер ВЕСЫ АВТО»
Для автоматизации процесса взвешивания система использует ПО «Сервер ВЕСЫ АВТО» — служба MS Windows, реализующая доступ системы учета взвешиваний «ВесыСофт: Весовой терминал » к оборудованию: весовые терминалы любых типов, автоматическое управление светофорами и шлагбаумами, фото фиксация взвешивания, автоматическая идентификация транспорта электронными метками и распознаванием номера по фотоснимку.

ПО «Сервер  ВЕСЫ  АВТО» является частью системы и входит в дистрибутив поставки. Отдельно приобретать лицензию не требуется.
обмен с ЛЮБЫМ!!!  весовым  прибором.
Подключение на одном компьютере двух  весов .
В дистрибутив входят настройки конфигурации на  весовые   терминалы фирм CAS и HBM, МЕТРА, ALEX MERAV, Петровес, Тензовес, Физтех, Весар, Тензо-М, Невские  Весы , Kelli и др.

Поддержка дополнительного оборудования автоматизации процесса взвешивания

Сервер ВЕСЫ обеспечивает работу оборудования автоматизации и контроля: видеокамеры, RFID метки, светофоры, шлагбаумы, без дополнительных драйверов

Система автоматически ведет журналы — производит непрерывный и скрытный от пользователя контроль за весами .

Работа нескольких весовых в общей сети. Взвешивание на одном компьютере с двух весов .

Встроенная система распознавания номеров ТС

Модуль распознавания номеров встроен в дистрибутив поставки и не требует дополнительного лицензирования или оплаты.

Имеется возможность применения трех различных систем распознавания:

— встроенная (среднего качества) — бесплатно
— Мегапиксель (для IP-видеокамер) (повышенного качества) — 35 000 руб.
— Макроскоп (высокого качества) — 65 000 руб.

Функциональные возможности системы взвешивания на основе 1С : Предприятие 8.2

Система «ВесыСофт: Весовой терминал » представляет собой конфигурацию для платформы 1С : Предприятие 8.2. и имеет исчерпывающий набор функций:

Взвешивание с двух весов на одном компьютере;
Определение осевых нагрузок для обычных весов с полным заездом ТС. Требуется дополнительная лицензия!!!;
Фото-фиксация процесса взвешивания с 4-х камер. Сохранение снимков в базу 1С или отдельными файлами;
Товарный, количественный учет движения грузов. Ведение архива взвешиваний за весь период работы весов ;
Печать отчетности по взвешиваниям за смену или за период. Гибкая, настраиваемая пользователем система формирования отчетности;
Автоматическое взвешивание транспорта без оператора с идентификацией транспорта.
Идентификация транспорта электронными метками и системой распознавания номеров.Фахрисламов Илья
Универсальный обмен данными в формате XML с любыми конфигурациями 1С . Используется стандартная для 1С универсальная система обмена. Настройки обмена с типовыми конфигурациями 1С в поставку не входят.

Преимущество инструментальной платформы 1С : Предприятие 8.2

Система «ВесыСофт: Весовой терминал » представляет собой конфигурацию для платформы 1С : Предприятие 8.2. и имеет набор особенных преимуществ данной платформы:

Инструментальная система 1С : Предприятие 8.2, позволяет легко модернизировать и корректировать программу своими силами, увеличивая возможности и срок службы системы. Конфигурация «ВесыСофт: Весовой терминал » открыта для редактирования на 90%. Пользователи не ограничены рамками существующего функционала программы;
Неограниченные возможности масштабирования. Работа в сетях с файл-серверной и клиент-серверной архитектурой организации базы данных;
Простота внедрения системы, привычная для многих пользователей система 1С и наличие развитой сети специалистов по внедрению 1С продуктов;
Исчерпывающие возможности синхронизации с популярными бухгалтерскими системами 1С : Предприятие.

Использование облачного Web-сервера для удаленного мониторинга за журналами взвешиваний и событий

Систему Сервер Весы АВТО можно подключить к облачному Web-серверу —

Облачный Web-сервер позволяет через обычный интерфейс браузера производить мониторинг за журналами.

Схема размещения оборудования на весовой

Рекомендуем следующую схему размещения оборудования:

Рекомендуемая конфигурация персонального компьютера

Параметр	Описание
Процессор	Процессор 4-х ядерный ( Intel Core i3, лучше i5, при использовании 2-х и более IP камер FullHD )
Память	не менее 4 Гб (при выводе в 1С окон живого видео с 2-х или более IP камер FullHD необходимо более 4Гб)
HDD	500 Гб или более
Видеокарта	при использовании IP камер рекомендуем применять не встроенную видеокарту
Интерфейсы	Один лучше два COM порта (RS-232), выведенных на стенку системного блока. Переходник USB-COM не рекомендуем.
ОС	MS Windows 7 или MS Windows 8 (64bit)
Установленное ПО	Платформа 1С 8.2 или 8.3 с ключом от любой типовой конфигурации версии ПРОФ (дешевле Бухгалтерия). Внимание!!! Базовая версия не подходит, используйте только ПРОФ.

Правильная работа ПО возможна только при загрузке процессора не выше 75% от процессорного времени ПК.
