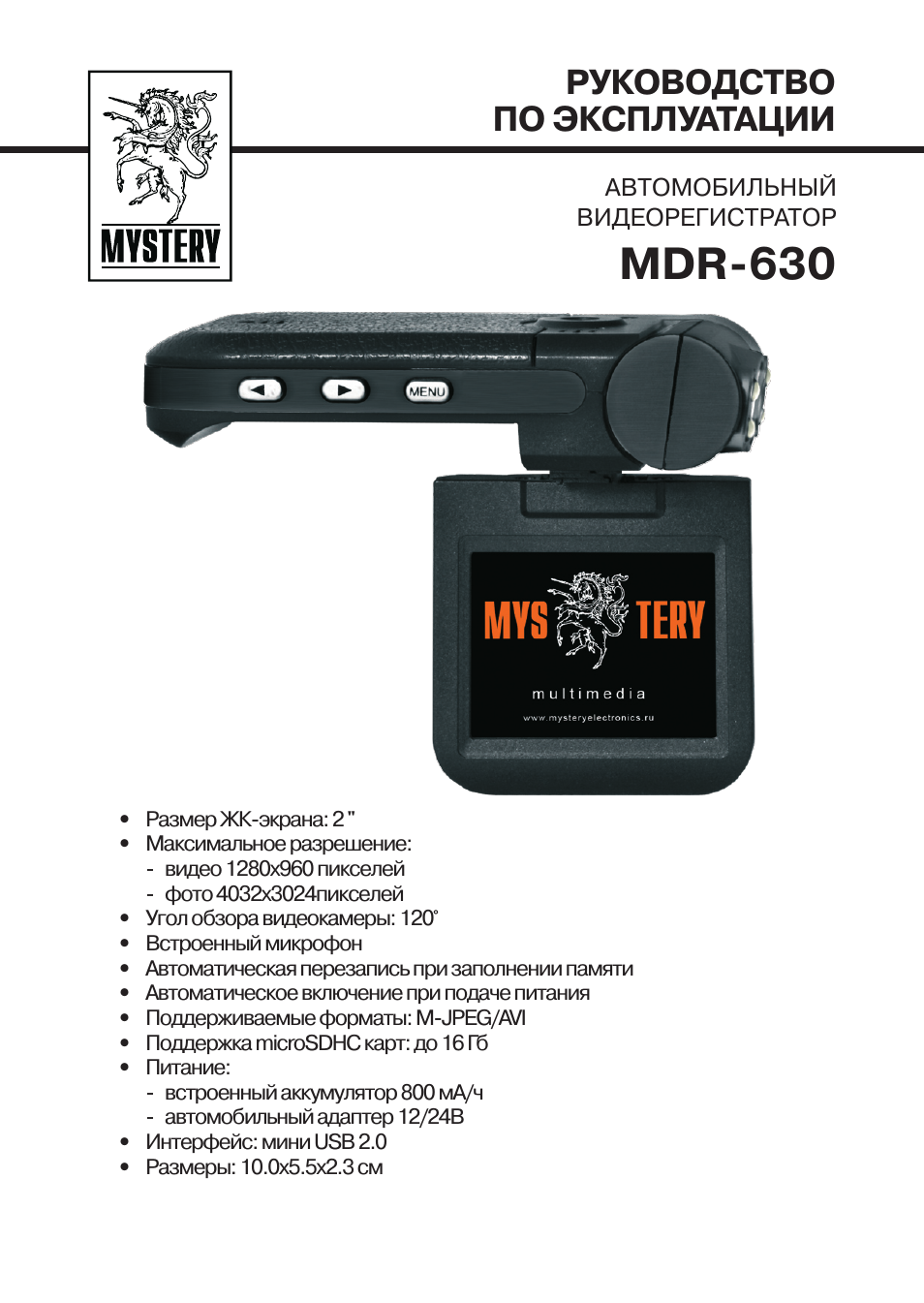

Видеорегистратор mystery инструкция по эксплуатации

• Размер ЖК-экрана: 2 »
• Максимальное разрешение:
— видео 1280×960 пикселей
— фото 4032×3024пикселей
• Угол обзора видеокамеры: 120°
• Встроенный микрофон
• Автоматическая перезапись при заполнении памяти
• Автоматическое включение при подаче питания
• Поддерживаемые форматы: M-JPEG/AVI
• Поддержка microSDНС карт: до 16 Гб
• Питание:
— встроенный аккумулятор 800 мА/ч
— автомобильный адаптер 12/24В
• Интерфейс: мини USB 2.0
• Размеры: 10.0х5.5х2.3 см

АВтоМобИльНый

ВИдеоРеГИСтРАтоР

MDR-630

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

-2-

руководство по эксплуатации

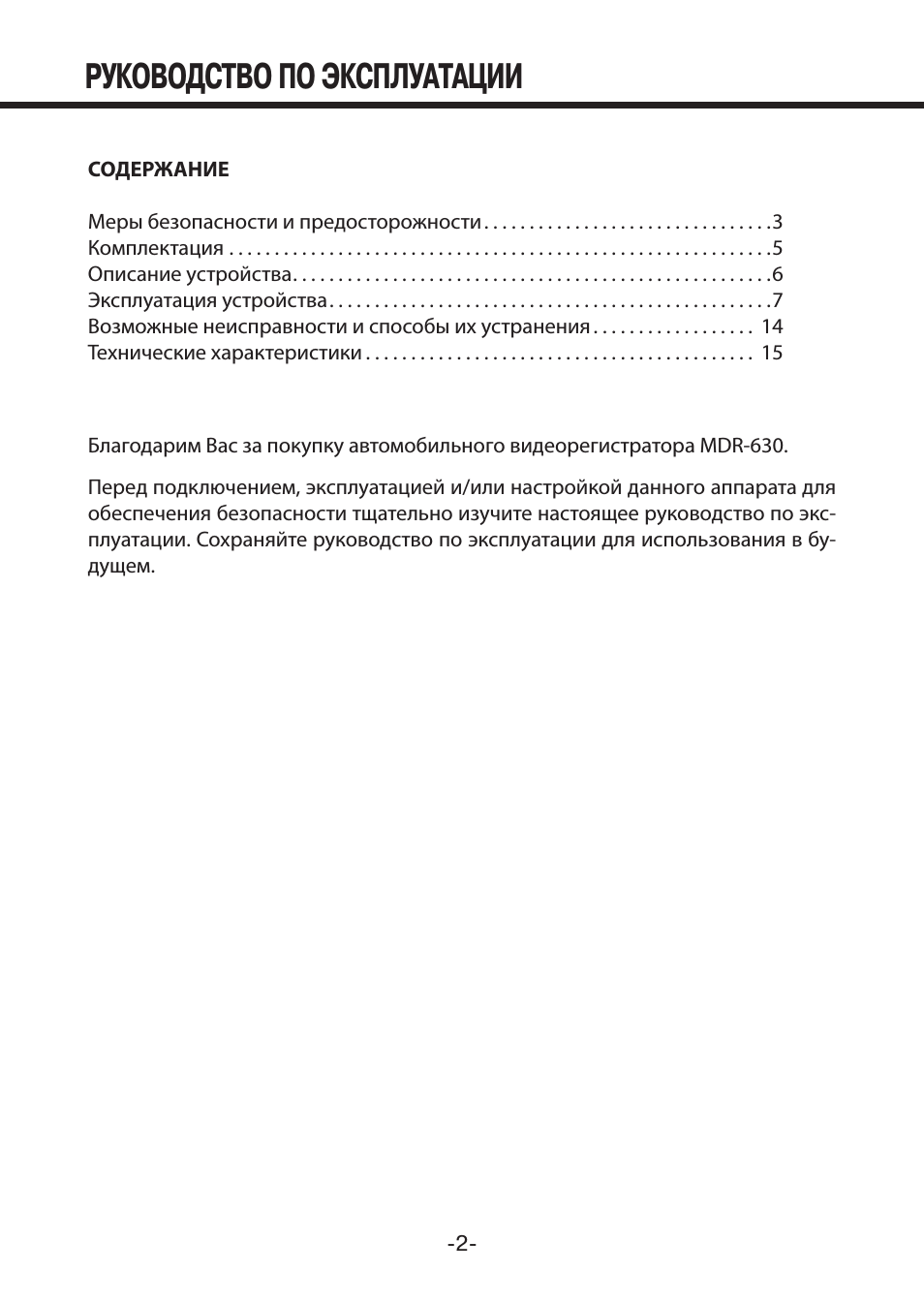

СОДЕРЖАНИЕ

Меры безопасности и предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Описание устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Эксплуатация устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Возможные неисправности и способы их устранения . . . . . . . . . . . . . . . . . . 14

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Благодарим Вас за покупку автомобильного видеорегистратора MDR-630 .

Перед подключением, эксплуатацией и/или настройкой данного аппарата для

обеспечения безопасности тщательно изучите настоящее руководство по экс-

плуатации . Сохраняйте руководство по эксплуатации для использования в бу-

дущем .

-3-

руководство по эксплуатации

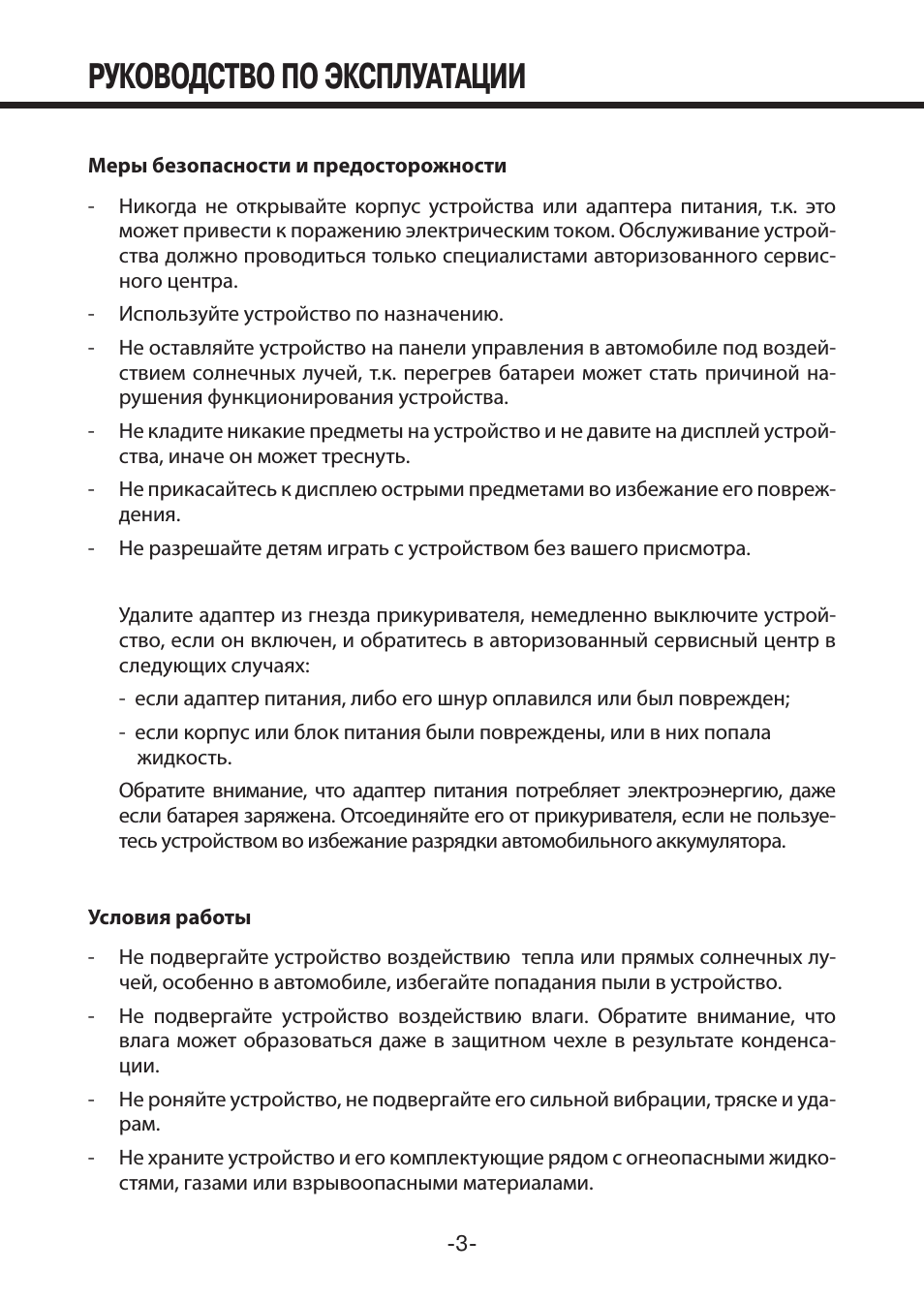

Меры безопасности и предосторожности

— Никогда не открывайте корпус устройства или адаптера питания, т .к . это

может привести к поражению электрическим током . Обслуживание устрой-

ства должно проводиться только специалистами авторизованного сервис-

ного центра .

— Используйте устройство по назначению .
— Не оставляйте устройство на панели управления в автомобиле под воздей-

ствием солнечных лучей, т .к . перегрев батареи может стать причиной на-

рушения функционирования устройства .

— Не кладите никакие предметы на устройство и не давите на дисплей устрой-

ства, иначе он может треснуть .

— Не прикасайтесь к дисплею острыми предметами во избежание его повреж-

дения .

— Не разрешайте детям играть с устройством без вашего присмотра .

Удалите адаптер из гнезда прикуривателя, немедленно выключите устрой-

ство, если он включен, и обратитесь в авторизованный сервисный центр в

следующих случаях:

— если адаптер питания, либо его шнур оплавился или был поврежден;

— если корпус или блок питания были повреждены, или в них попала

жидкость .

Обратите внимание, что адаптер питания потребляет электроэнергию, даже

если батарея заряжена . Отсоединяйте его от прикуривателя, если не пользуе-

тесь устройством во избежание разрядки автомобильного аккумулятора .

Условия работы

— Не подвергайте устройство воздействию тепла или прямых солнечных лу-

чей, особенно в автомобиле, избегайте попадания пыли в устройство .

— Не подвергайте устройство воздействию влаги . Обратите внимание, что

влага может образоваться даже в защитном чехле в результате конденса-

ции .

— Не роняйте устройство, не подвергайте его сильной вибрации, тряске и уда-

рам .

— Не храните устройство и его комплектующие рядом с огнеопасными жидко-

стями, газами или взрывоопасными материалами .

-4-

руководство по эксплуатации

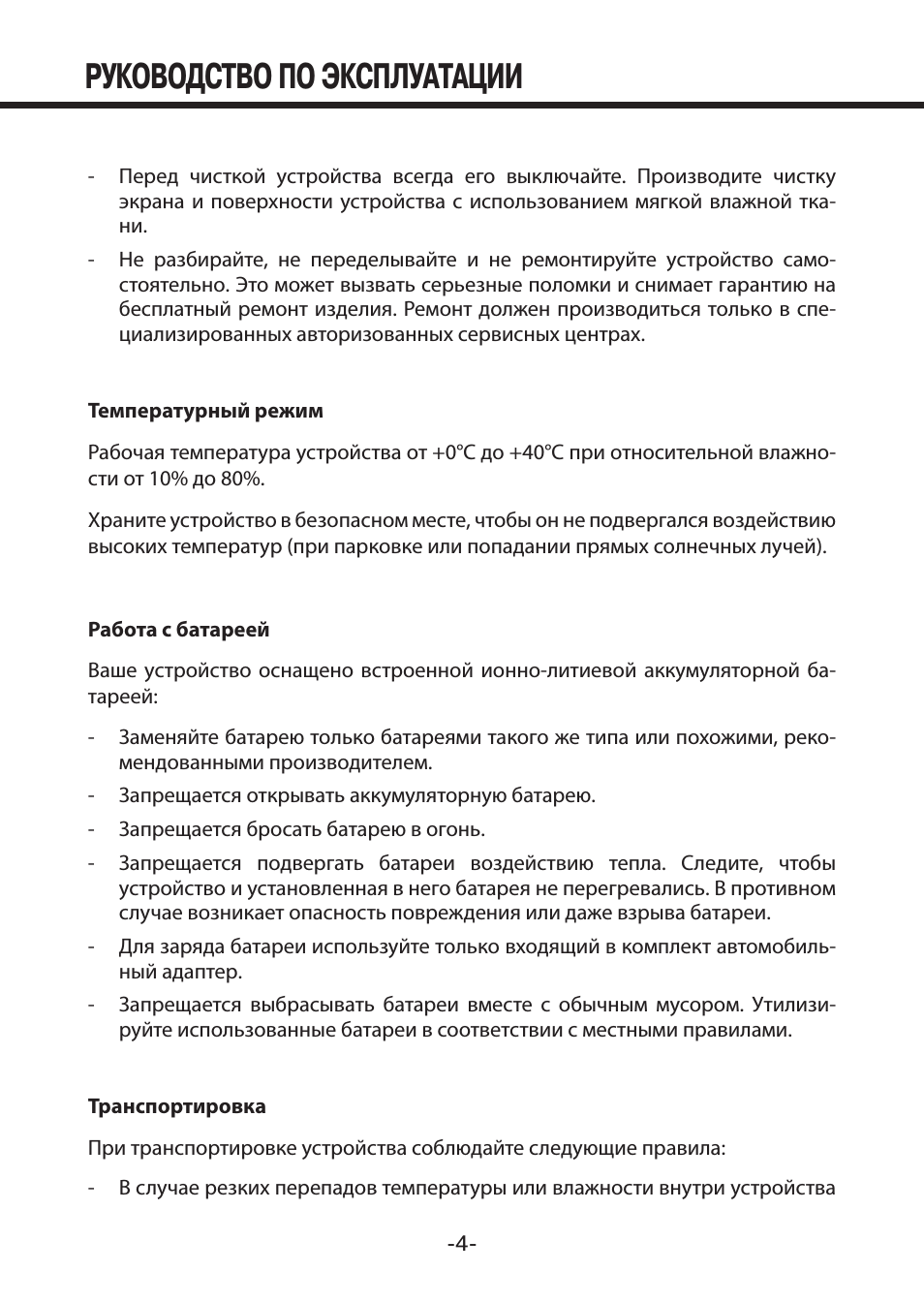

— Перед чисткой устройства всегда его выключайте . Производите чистку

экрана и поверхности устройства с использованием мягкой влажной тка-

ни .

— Не разбирайте, не переделывайте и не ремонтируйте устройство само-

стоятельно . Это может вызвать серьезные поломки и снимает гарантию на

бесплатный ремонт изделия . Ремонт должен производиться только в спе-

циализированных авторизованных сервисных центрах .

Температурный режим

Рабочая температура устройства от +0°С до +40°С при относительной влажно-

сти от 10% до 80% .

Храните устройство в безопасном месте, чтобы он не подвергался воздействию

высоких температур (при парковке или попадании прямых солнечных лучей) .

Работа с батареей

Ваше устройство оснащено встроенной ионно-литиевой аккумуляторной ба-

тареей:

— Заменяйте батарею только батареями такого же типа или похожими, реко-

мендованными производителем .

— Запрещается открывать аккумуляторную батарею .
— Запрещается бросать батарею в огонь .
— Запрещается подвергать батареи воздействию тепла . Следите, чтобы

устройство и установленная в него батарея не перегревались . В противном

случае возникает опасность повреждения или даже взрыва батареи .

— Для заряда батареи используйте только входящий в комплект автомобиль-

ный адаптер .

— Запрещается выбрасывать батареи вместе с обычным мусором . Утилизи-

руйте использованные батареи в соответствии с местными правилами .

Транспортировка

При транспортировке устройства соблюдайте следующие правила:

— В случае резких перепадов температуры или влажности внутри устройства

-5-

руководство по эксплуатации

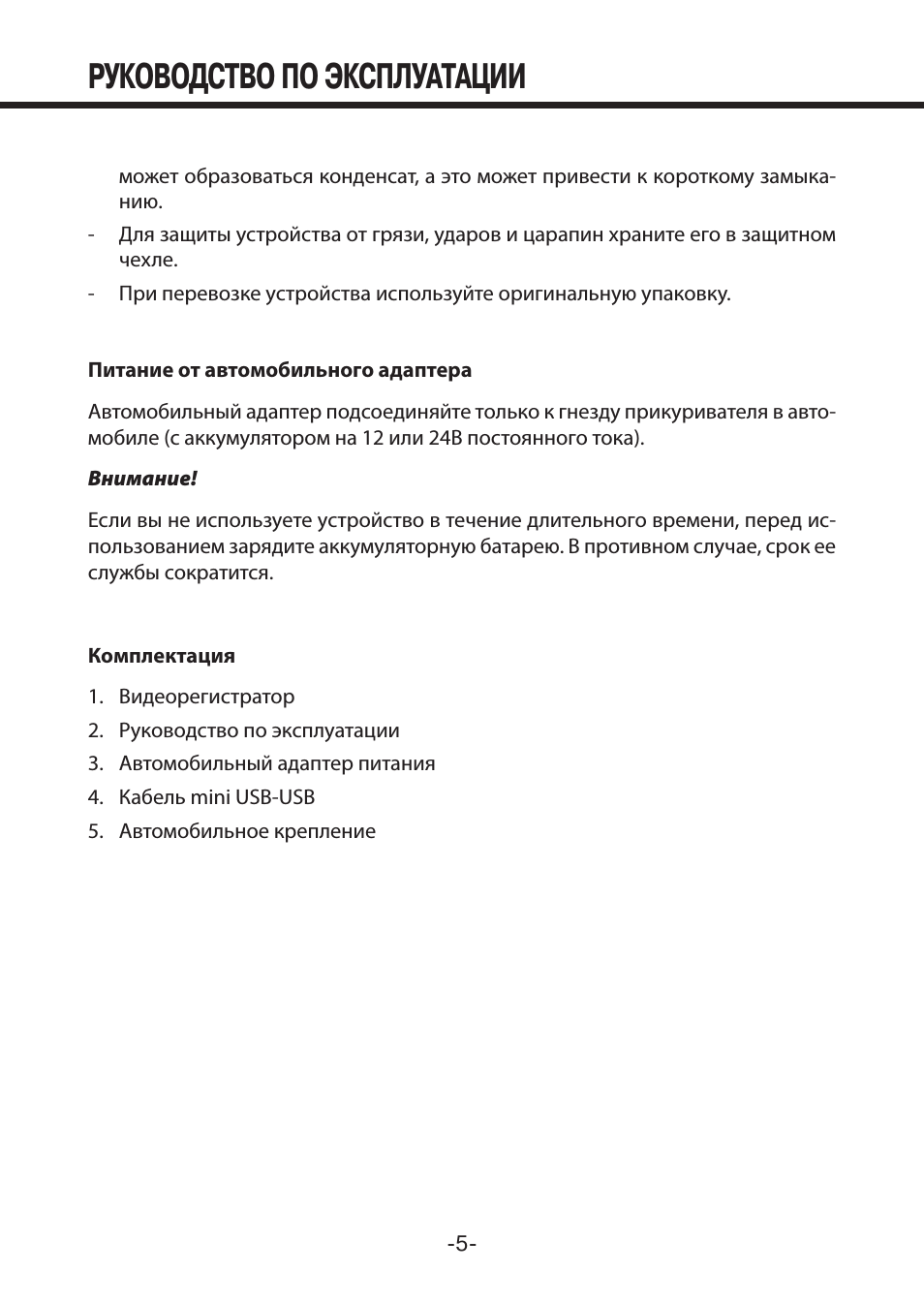

может образоваться конденсат, а это может привести к короткому замыка-

нию .

— Для защиты устройства от грязи, ударов и царапин храните его в защитном

чехле .

— При перевозке устройства используйте оригинальную упаковку .

Питание от автомобильного адаптера

Автомобильный адаптер подсоединяйте только к гнезду прикуривателя в авто-

мобиле (с аккумулятором на 12 или 24В постоянного тока) .

Внимание!

Если вы не используете устройство в течение длительного времени, перед ис-

пользованием зарядите аккумуляторную батарею . В противном случае, срок ее

службы сократится .

Комплектация

1 . Видеорегистратор
2 . Руководство по эксплуатации
3 . Автомобильный адаптер питания
4 . Кабель mini USB-USB
5 . Автомобильное крепление

-6-

руководство по эксплуатации

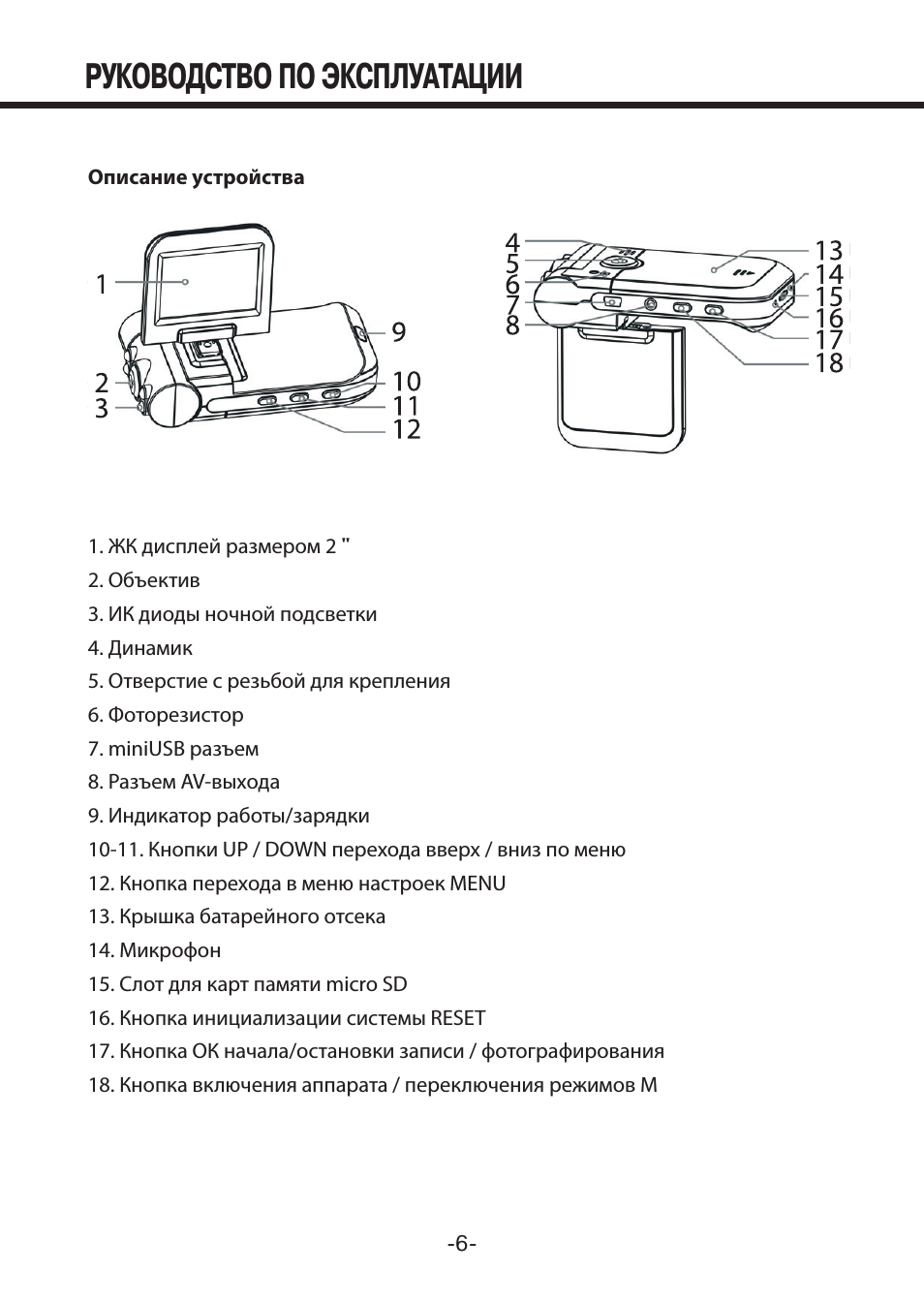

Описание устройства

1 . ЖК дисплей размером 2 «
2 . Объектив
3 . ИК диоды ночной подсветки
4 . Динамик
5 . Отверстие с резьбой для крепления
6 . Фоторезистор
7 . miniUSB разъем
8 . Разъем AV-выхода
9 . Индикатор работы/зарядки
10-11 . Кнопки UP / DOWN перехода вверх / вниз по меню
12 . Кнопка перехода в меню настроек MENU
13 . Крышка батарейного отсека
14 . Микрофон
15 . Слот для карт памяти micro SD
16 . Кнопка инициализации системы RESET
17 . Кнопка ОК начала/остановки записи / фотографирования
18 . Кнопка включения аппарата / переключения режимов М

-7-

руководство по эксплуатации

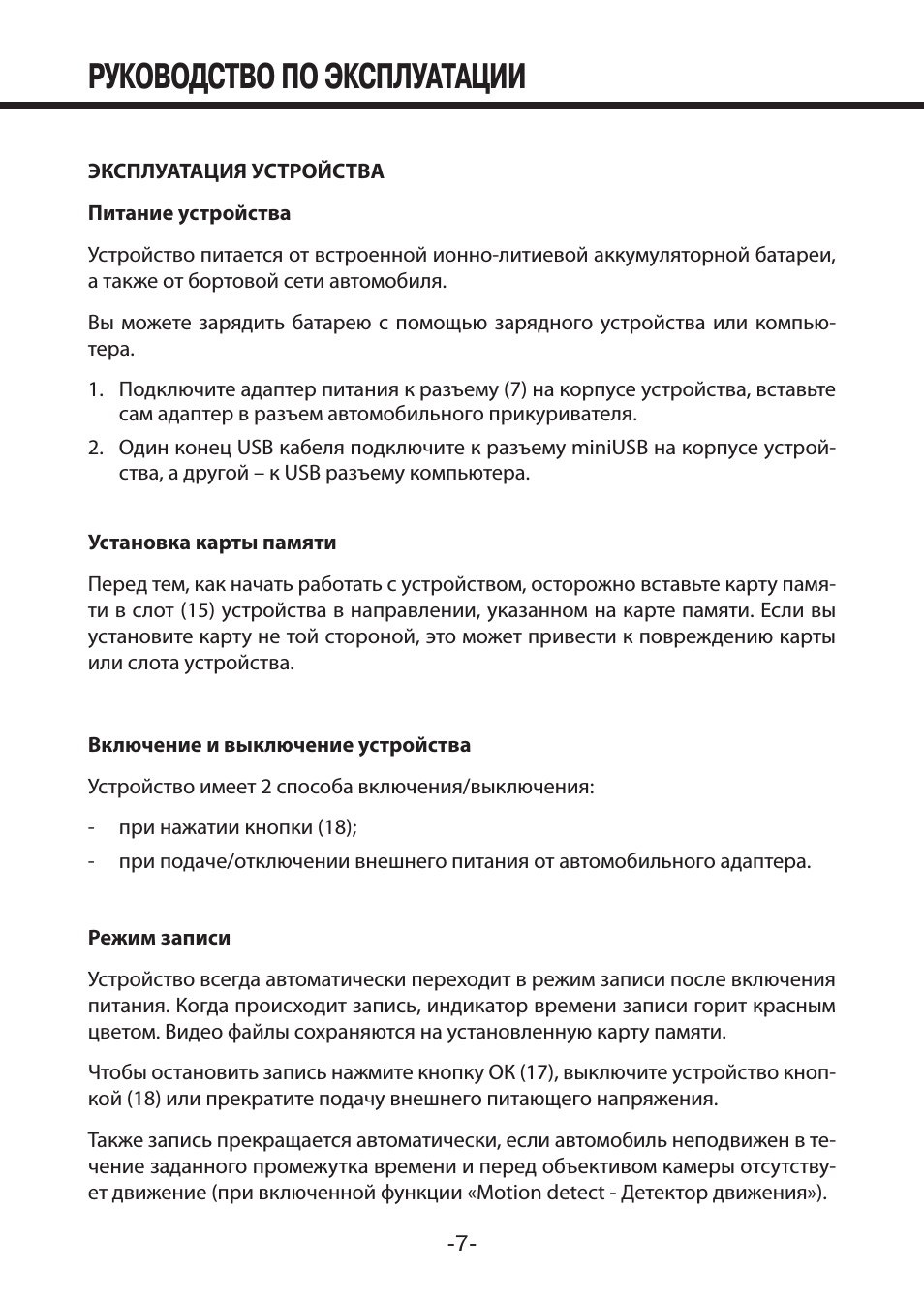

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Питание устройства

Устройство питается от встроенной ионно-литиевой аккумуляторной батареи,

а также от бортовой сети автомобиля .

Вы можете зарядить батарею с помощью зарядного устройства или компью-

тера .

1 . Подключите адаптер питания к разъему (7) на корпусе устройства, вставьте

сам адаптер в разъем автомобильного прикуривателя .

2 . Один конец USB кабеля подключите к разъему miniUSB на корпусе устрой-

ства, а другой – к USB разъему компьютера .

Установка карты памяти

Перед тем, как начать работать с устройством, осторожно вставьте карту памя-

ти в слот (15) устройства в направлении, указанном на карте памяти . Если вы

установите карту не той стороной, это может привести к повреждению карты

или слота устройства .

Включение и выключение устройства

Устройство имеет 2 способа включения/выключения:

— при нажатии кнопки (18);
— при подаче/отключении внешнего питания от автомобильного адаптера .

Режим записи

Устройство всегда автоматически переходит в режим записи после включения

питания . Когда происходит запись, индикатор времени записи горит красным

цветом . Видео файлы сохраняются на установленную карту памяти .

Чтобы остановить запись нажмите кнопку ОК (17), выключите устройство кноп-

кой (18) или прекратите подачу внешнего питающего напряжения .

Также запись прекращается автоматически, если автомобиль неподвижен в те-

чение заданного промежутка времени и перед объективом камеры отсутству-

ет движение (при включенной функции «Motion detect — Детектор движения») .

-8-

руководство по эксплуатации

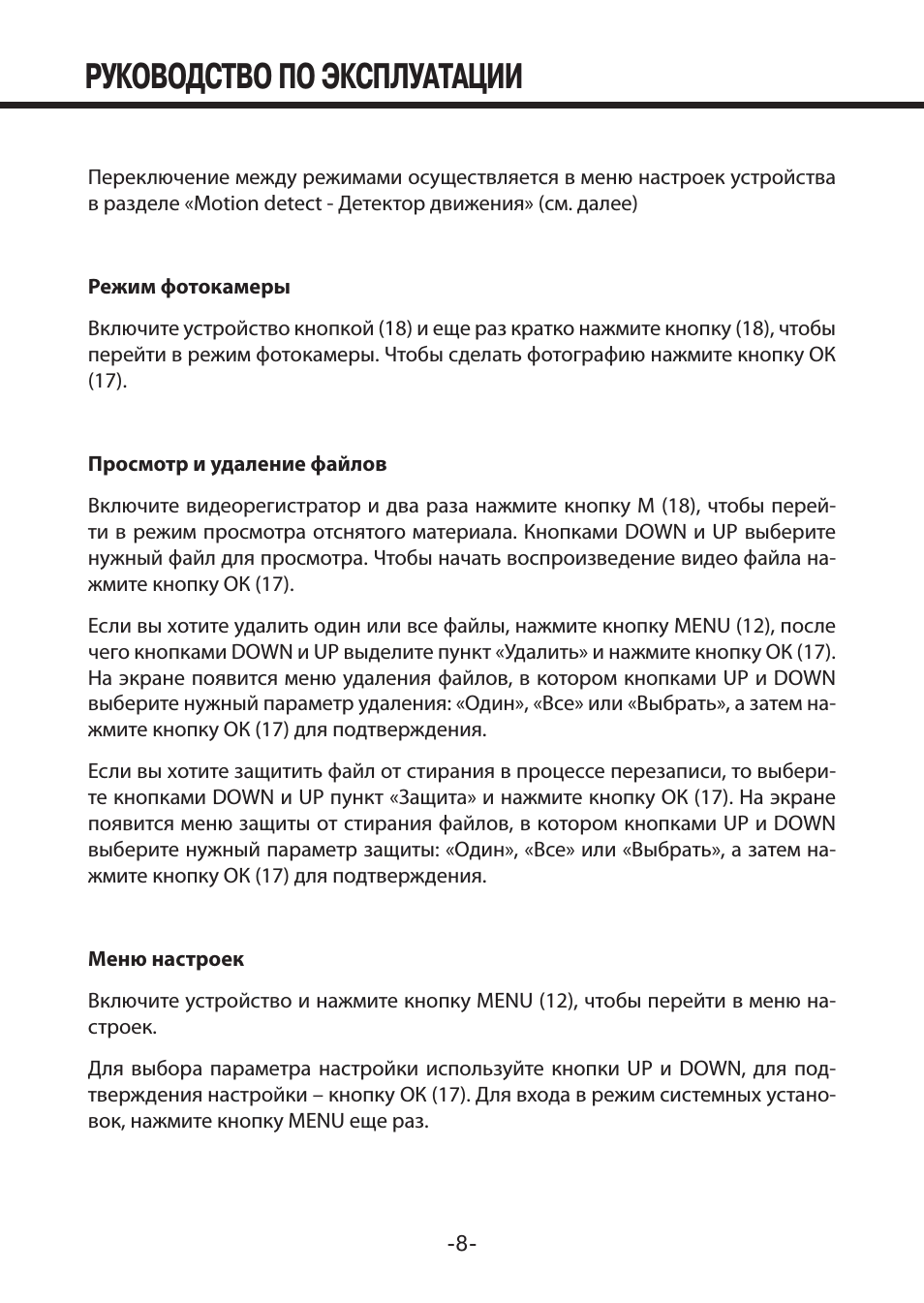

Переключение между режимами осуществляется в меню настроек устройства

в разделе «Motion detect — Детектор движения» (см . далее)

Режим фотокамеры

Включите устройство кнопкой (18) и еще раз кратко нажмите кнопку (18), чтобы

перейти в режим фотокамеры . Чтобы сделать фотографию нажмите кнопку ОК

(17) .

Просмотр и удаление файлов

Включите видеорегистратор и два раза нажмите кнопку M (18), чтобы перей-

ти в режим просмотра отснятого материала . Кнопками DOWN и UP выберите

нужный файл для просмотра . Чтобы начать воспроизведение видео файла на-

жмите кнопку ОК (17) .

Если вы хотите удалить один или все файлы, нажмите кнопку MENU (12), после

чего кнопками DOWN и UP выделите пункт «Удалить» и нажмите кнопку ОК (17) .

На экране появится меню удаления файлов, в котором кнопками UP и DOWN

выберите нужный параметр удаления: «Один», «Все» или «Выбрать», а затем на-

жмите кнопку ОК (17) для подтверждения .

Если вы хотите защитить файл от стирания в процессе перезаписи, то выбери-

те кнопками DOWN и UP пункт «Защита» и нажмите кнопку ОК (17) . На экране

появится меню защиты от стирания файлов, в котором кнопками UP и DOWN

выберите нужный параметр защиты: «Один», «Все» или «Выбрать», а затем на-

жмите кнопку ОК (17) для подтверждения .

Меню настроек

Включите устройство и нажмите кнопку MENU (12), чтобы перейти в меню на-

строек .

Для выбора параметра настройки используйте кнопки UP и DOWN, для под-

тверждения настройки – кнопку ОК (17) . Для входа в режим системных устано-

вок, нажмите кнопку MENU еще раз .

-9-

руководство по эксплуатации

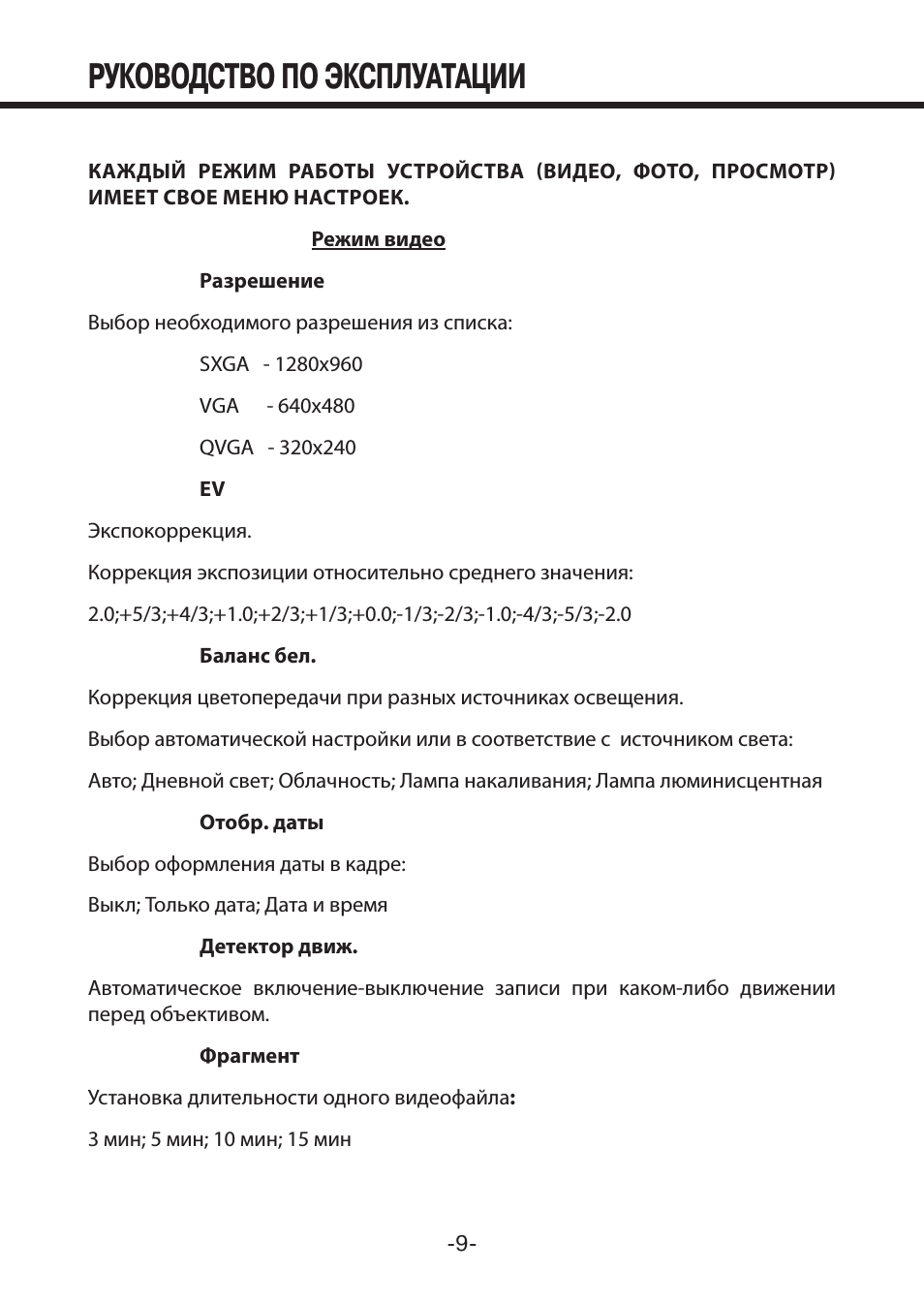

КАЖДыЙ РЕЖИМ РАбОТы УСТРОЙСТВА (ВИДЕО, ФОТО, ПРОСМОТР)

ИМЕЕТ СВОЕ МЕНю НАСТРОЕК.

Режим видео

Разрешение

Выбор необходимого разрешения из списка:

SXGA — 1280×960

VGA — 640×480

QVGA — 320×240

Экспокоррекция .

Коррекция экспозиции относительно среднего значения:

2 .0;+5/3;+4/3;+1 .0;+2/3;+1/3;+0 .0;-1/3;-2/3;-1 .0;-4/3;-5/3;-2 .0

баланс бел.

Коррекция цветопередачи при разных источниках освещения .

Выбор автоматической настройки или в соответствие с источником света:

Авто; Дневной свет; Облачность; Лампа накаливания; Лампа люминисцентная

Отобр. даты

Выбор оформления даты в кадре:

Выкл; Только дата; Дата и время

Детектор движ.

Автоматическое включение-выключение записи при каком-либо движении

перед объективом .

Фрагмент

Установка длительности одного видеофайла:

3 мин; 5 мин; 10 мин; 15 мин

-10-

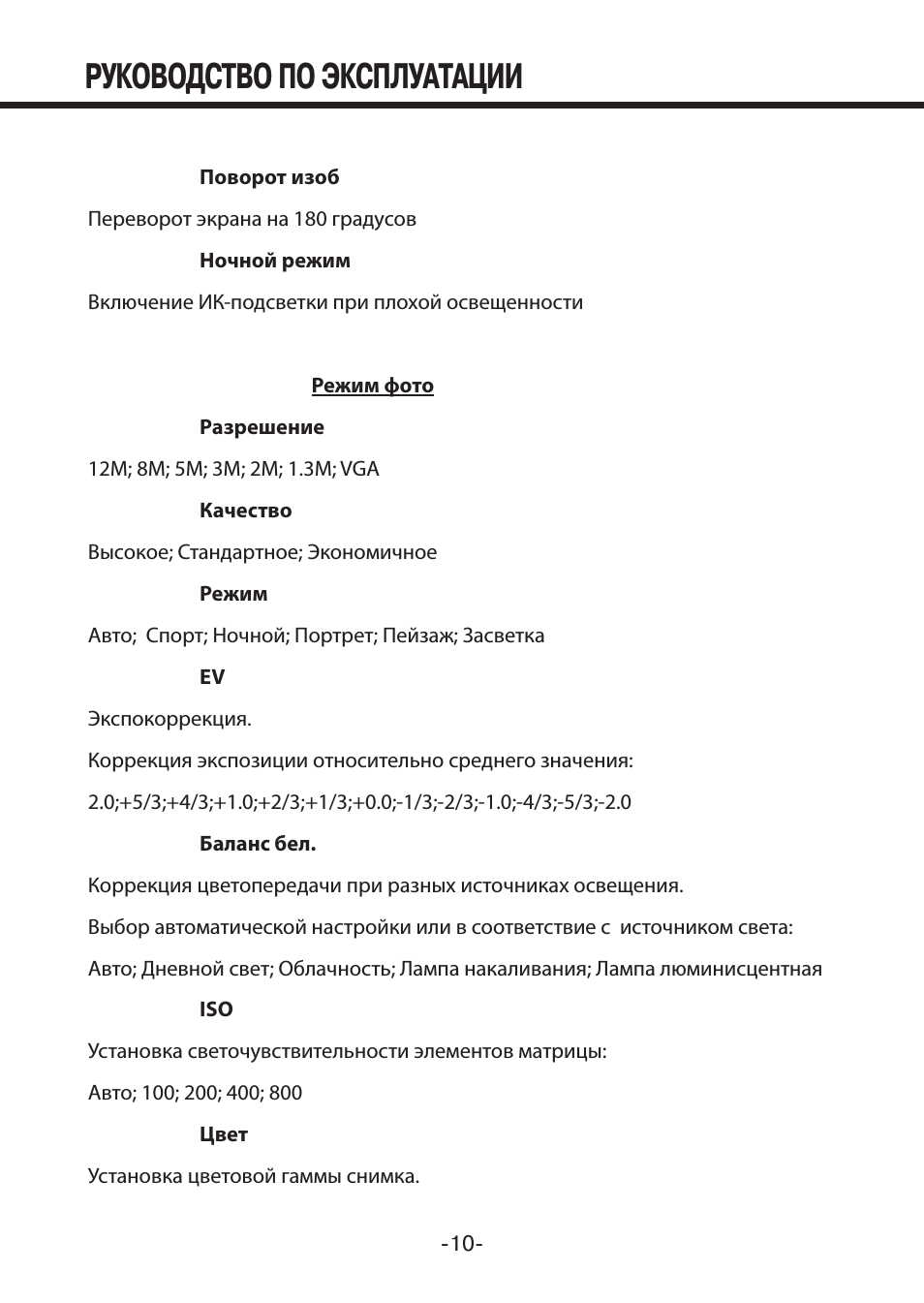

руководство по эксплуатации

Поворот изоб

Переворот экрана на 180 градусов

Ночной режим

Включение ИК-подсветки при плохой освещенности

Режим фото

Разрешение

12M; 8M; 5M; 3M; 2M; 1 .3M; VGA

Качество

Высокое; Стандартное; Экономичное

Режим

Авто; Спорт; Ночной; Портрет; Пейзаж; Засветка

Экспокоррекция .

Коррекция экспозиции относительно среднего значения:

2 .0;+5/3;+4/3;+1 .0;+2/3;+1/3;+0 .0;-1/3;-2/3;-1 .0;-4/3;-5/3;-2 .0

баланс бел.

Коррекция цветопередачи при разных источниках освещения .

Выбор автоматической настройки или в соответствие с источником света:

Авто; Дневной свет; Облачность; Лампа накаливания; Лампа люминисцентная

ISO

Установка светочувствительности элементов матрицы:

Авто; 100; 200; 400; 800

Цвет

Установка цветовой гаммы снимка .
