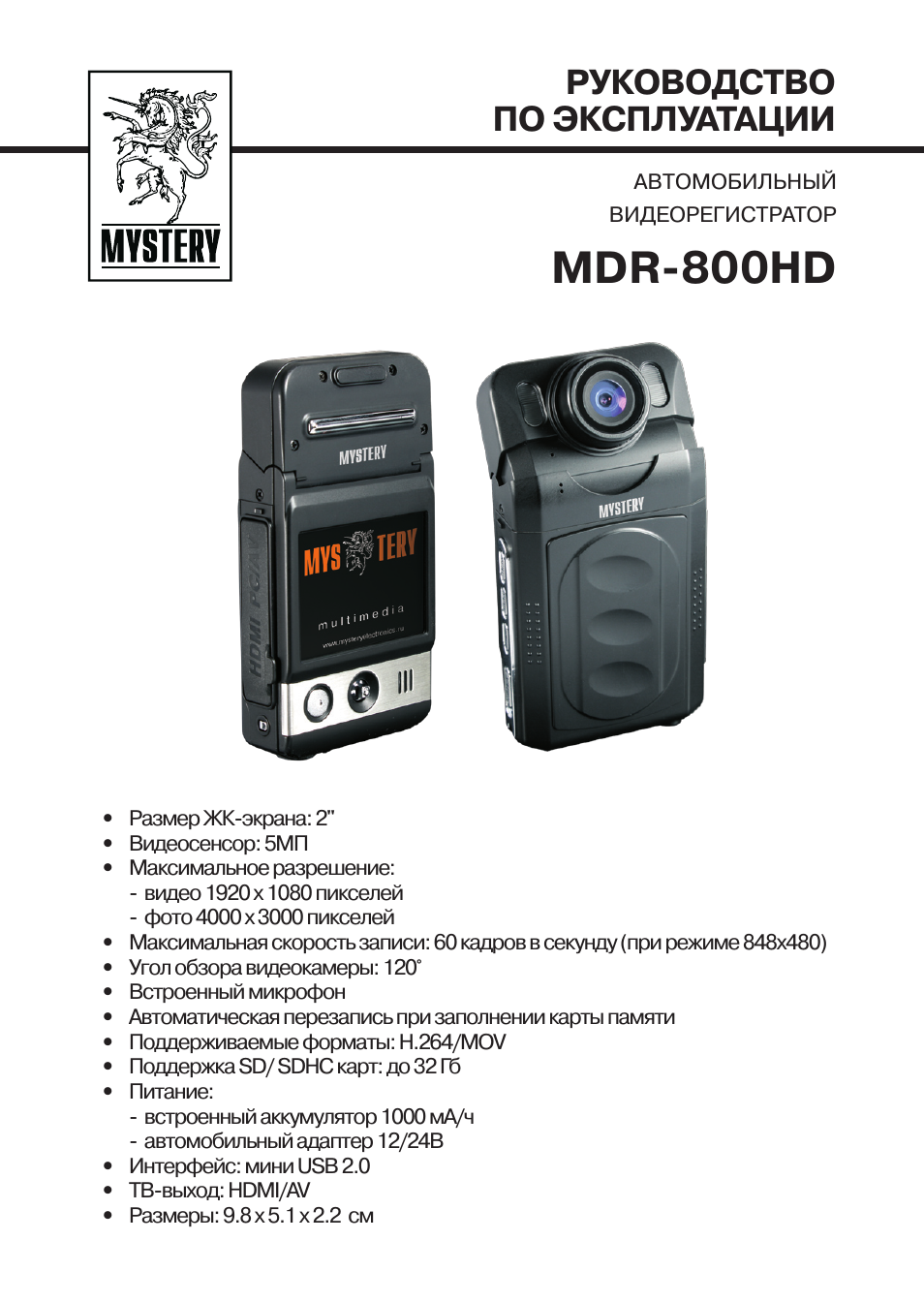

Видеорегистратор mystery mdr 800hd инструкция

• Размер ЖК-экрана: 2»
• Видеосенсор: 5МП
• Максимальное разрешение:
— видео 1920 x 1080 пикселей
— фото 4000 x 3000 пикселей
• Максимальная скорость записи: 60 кадров в секунду (при режиме 848х480)
• Угол обзора видеокамеры: 120°
• Встроенный микрофон
• Автоматическая перезапись при заполнении карты памяти
• Поддерживаемые форматы: H.264/MOV
• Поддержка SD/ SDНС карт: до 32 Гб
• Питание:
— встроенный аккумулятор 1000 мА/ч
— автомобильный адаптер 12/24В
• Интерфейс: мини USB 2.0
• ТВ-выход: HDMI/AV
• Размеры: 9.8 х 5.1 х 2.2 см

АВТоМобИльНый

ВИдеоРеГИСТРАТоР

MDR-800HD

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

-2-

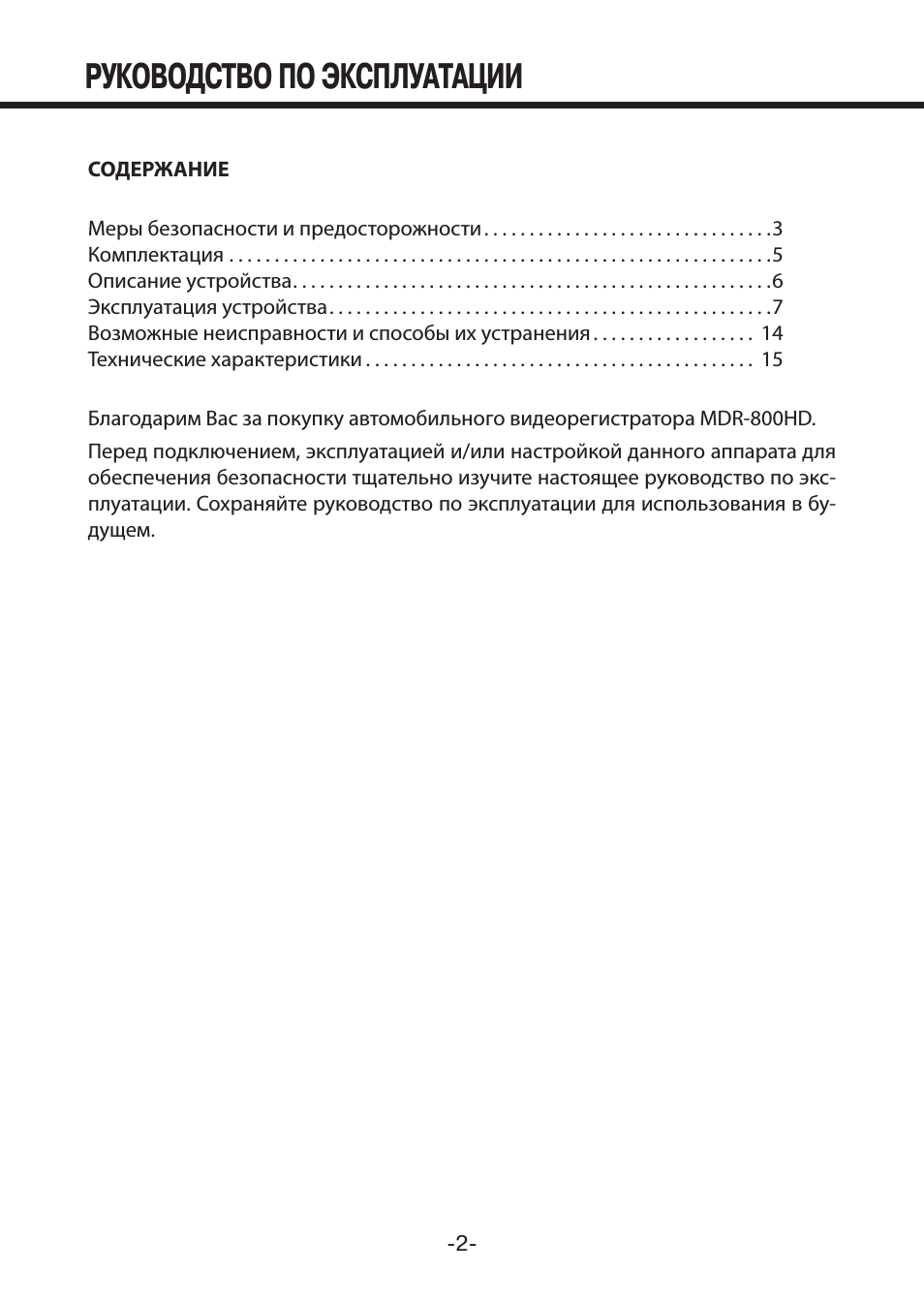

руководство по эксплуатации

СОДЕРЖАНИЕ

Меры безопасности и предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Описание устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Эксплуатация устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Возможные неисправности и способы их устранения . . . . . . . . . . . . . . . . . . 14

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Благодарим Вас за покупку автомобильного видеорегистратора MDR-800HD .
Перед подключением, эксплуатацией и/или настройкой данного аппарата для

обеспечения безопасности тщательно изучите настоящее руководство по экс-

плуатации . Сохраняйте руководство по эксплуатации для использования в бу-

дущем .

-3-

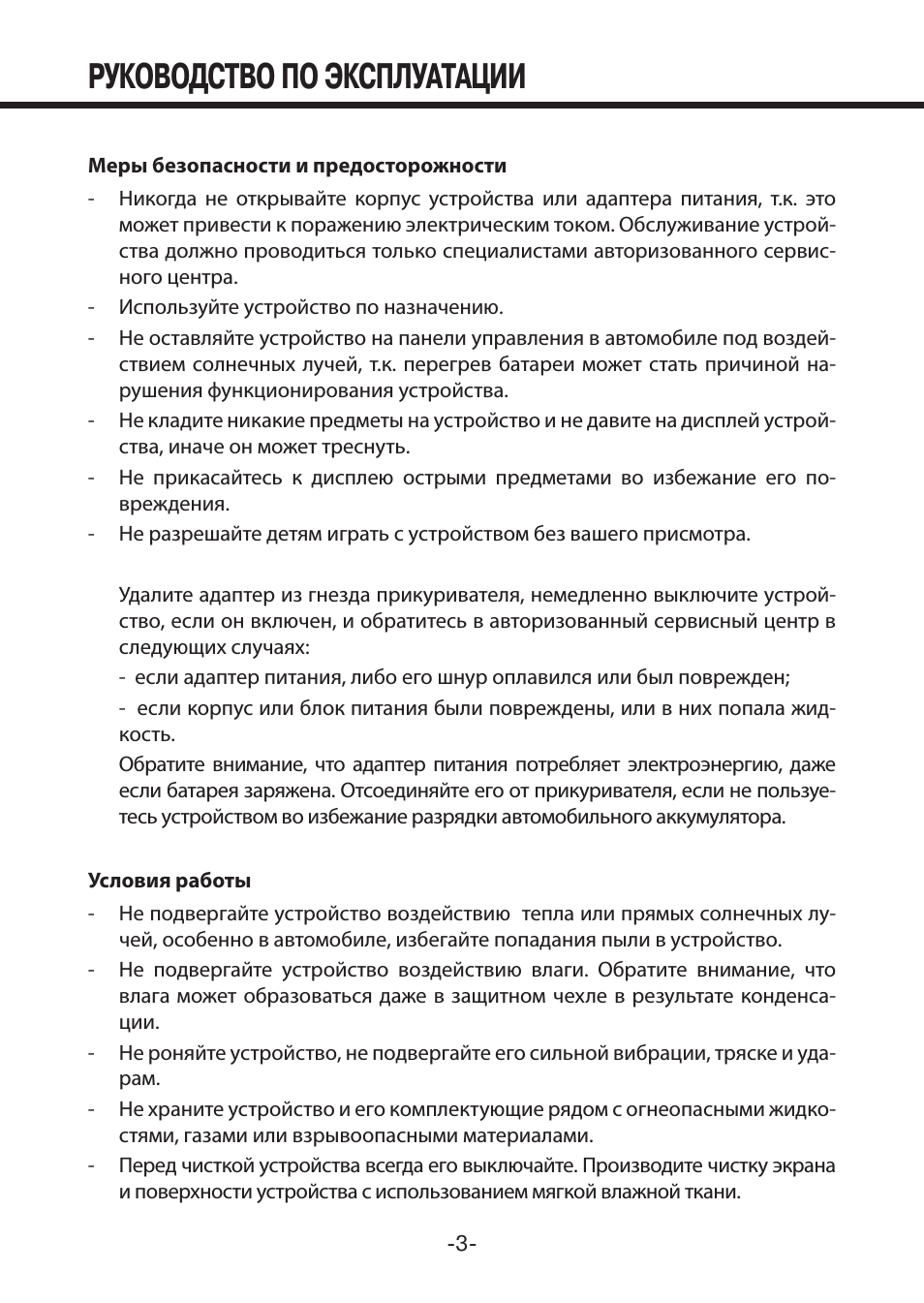

руководство по эксплуатации

Меры безопасности и предосторожности
— Никогда не открывайте корпус устройства или адаптера питания, т .к . это

может привести к поражению электрическим током . Обслуживание устрой-

ства должно проводиться только специалистами авторизованного сервис-

ного центра .

— Используйте устройство по назначению .
— Не оставляйте устройство на панели управления в автомобиле под воздей-

ствием солнечных лучей, т .к . перегрев батареи может стать причиной на-

рушения функционирования устройства .

— Не кладите никакие предметы на устройство и не давите на дисплей устрой-

ства, иначе он может треснуть .

— Не прикасайтесь к дисплею острыми предметами во избежание его по-

вреждения .

— Не разрешайте детям играть с устройством без вашего присмотра .

Удалите адаптер из гнезда прикуривателя, немедленно выключите устрой-

ство, если он включен, и обратитесь в авторизованный сервисный центр в

следующих случаях:

— если адаптер питания, либо его шнур оплавился или был поврежден;

— если корпус или блок питания были повреждены, или в них попала жид-

кость .

Обратите внимание, что адаптер питания потребляет электроэнергию, даже

если батарея заряжена . Отсоединяйте его от прикуривателя, если не пользуе-

тесь устройством во избежание разрядки автомобильного аккумулятора .

Условия работы
— Не подвергайте устройство воздействию тепла или прямых солнечных лу-

чей, особенно в автомобиле, избегайте попадания пыли в устройство .

— Не подвергайте устройство воздействию влаги . Обратите внимание, что

влага может образоваться даже в защитном чехле в результате конденса-

ции .

— Не роняйте устройство, не подвергайте его сильной вибрации, тряске и уда-

рам .

— Не храните устройство и его комплектующие рядом с огнеопасными жидко-

стями, газами или взрывоопасными материалами .

— Перед чисткой устройства всегда его выключайте . Производите чистку экрана

и поверхности устройства с использованием мягкой влажной ткани .

-4-

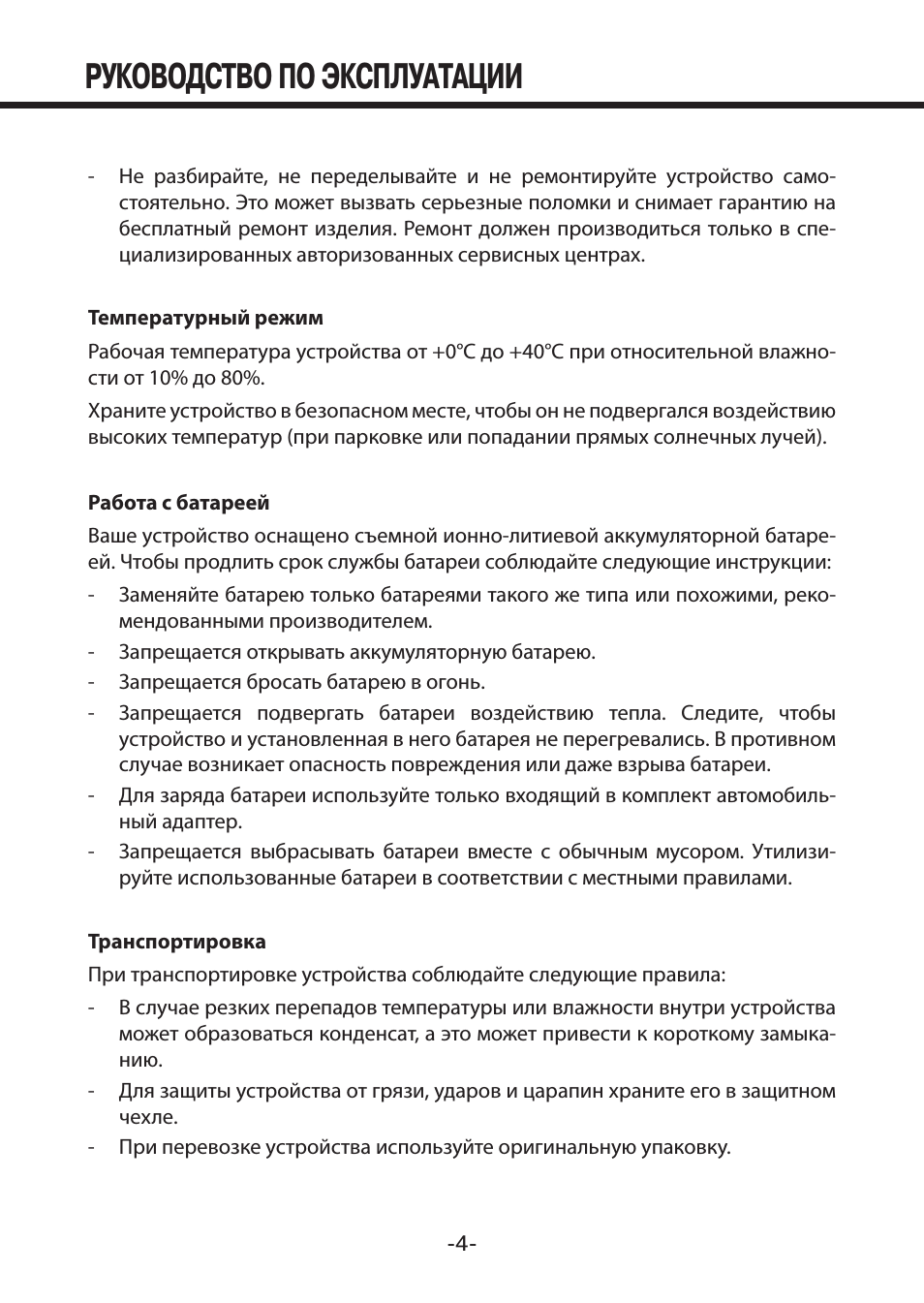

руководство по эксплуатации

— Не разбирайте, не переделывайте и не ремонтируйте устройство само-

стоятельно . Это может вызвать серьезные поломки и снимает гарантию на

бесплатный ремонт изделия . Ремонт должен производиться только в спе-

циализированных авторизованных сервисных центрах .

Температурный режим
Рабочая температура устройства от +0°С до +40°С при относительной влажно-

сти от 10% до 80% .
Храните устройство в безопасном месте, чтобы он не подвергался воздействию

высоких температур (при парковке или попадании прямых солнечных лучей) .

Работа с батареей
Ваше устройство оснащено съемной ионно-литиевой аккумуляторной батаре-

ей . Чтобы продлить срок службы батареи соблюдайте следующие инструкции:
— Заменяйте батарею только батареями такого же типа или похожими, реко-

мендованными производителем .

— Запрещается открывать аккумуляторную батарею .
— Запрещается бросать батарею в огонь .
— Запрещается подвергать батареи воздействию тепла . Следите, чтобы

устройство и установленная в него батарея не перегревались . В противном

случае возникает опасность повреждения или даже взрыва батареи .

— Для заряда батареи используйте только входящий в комплект автомобиль-

ный адаптер .

— Запрещается выбрасывать батареи вместе с обычным мусором . Утилизи-

руйте использованные батареи в соответствии с местными правилами .

Транспортировка
При транспортировке устройства соблюдайте следующие правила:
— В случае резких перепадов температуры или влажности внутри устройства

может образоваться конденсат, а это может привести к короткому замыка-

нию .

— Для защиты устройства от грязи, ударов и царапин храните его в защитном

чехле .

— При перевозке устройства используйте оригинальную упаковку .

-5-

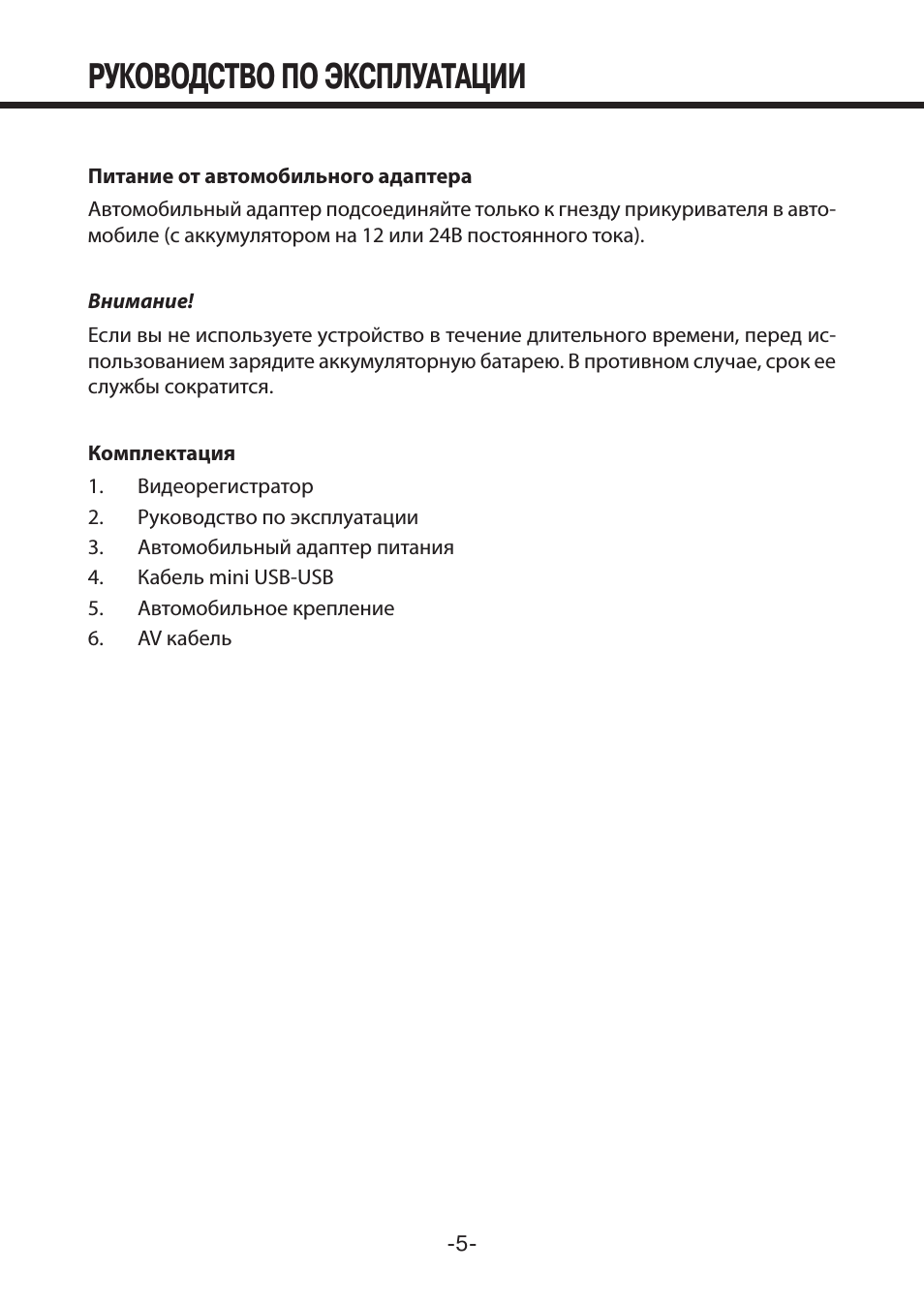

руководство по эксплуатации

Питание от автомобильного адаптера
Автомобильный адаптер подсоединяйте только к гнезду прикуривателя в авто-

мобиле (с аккумулятором на 12 или 24В постоянного тока) .

Внимание!
Если вы не используете устройство в течение длительного времени, перед ис-

пользованием зарядите аккумуляторную батарею . В противном случае, срок ее

службы сократится .

Комплектация
1 .

Видеорегистратор

2 .

Руководство по эксплуатации

3 .

Автомобильный адаптер питания

4 .

Кабель mini USB-USB

5 .

Автомобильное крепление

6 .

AV кабель

-6-

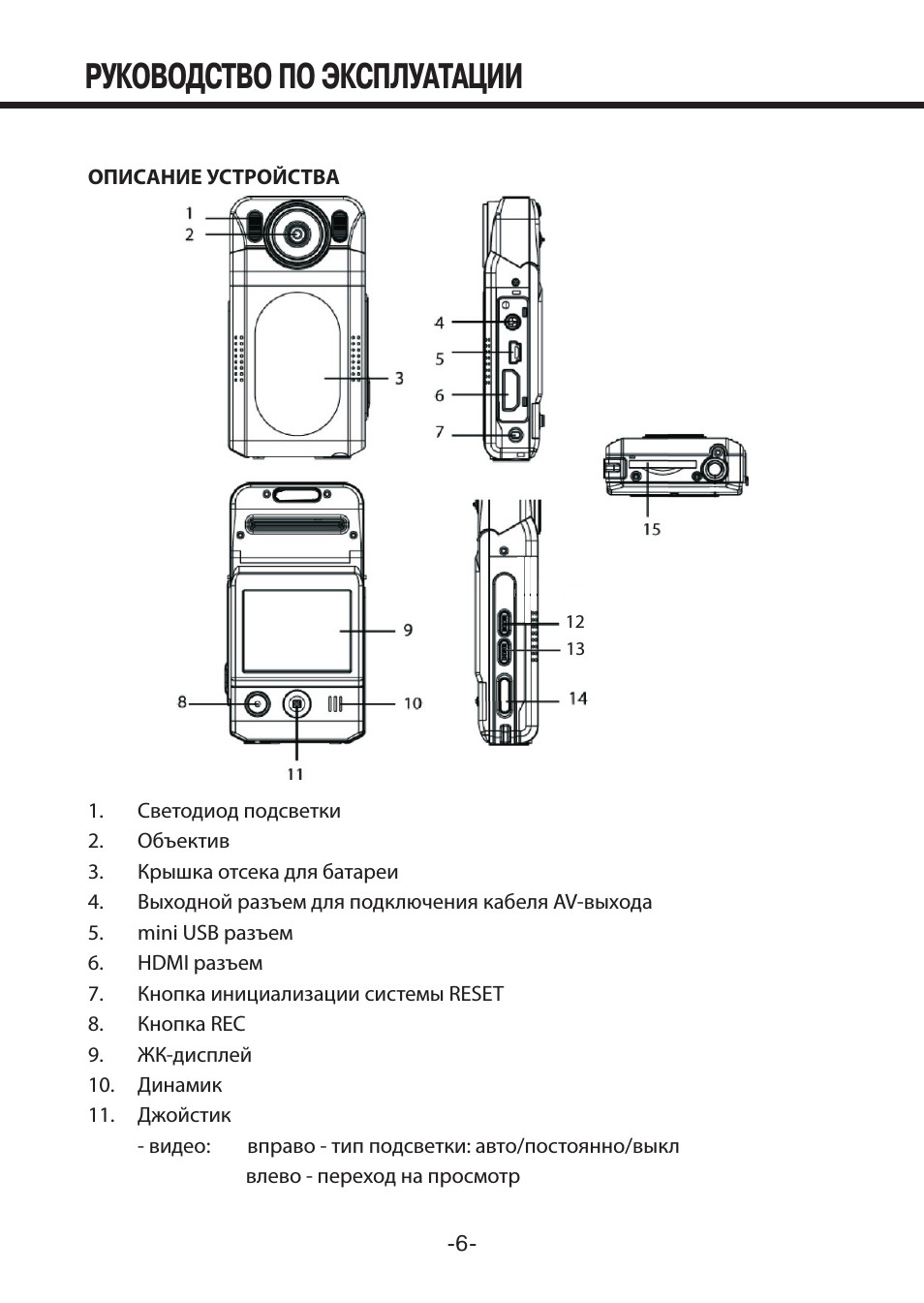

руководство по эксплуатации

ОПИСАНИЕ УСТРОЙСТВА

1 .

Светодиод подсветки

2 .

Объектив

3 .

Крышка отсека для батареи

4 .

Выходной разъем для подключения кабеля AV-выхода

5 .

mini USB разъем

6 .

HDMI разъем

7 .

Кнопка инициализации системы RESET

8 .

Кнопка REC

9 .

ЖК-дисплей

10 . Динамик
11 . Джойстик

— видео: вправо — тип подсветки: авто/постоянно/выкл

влево — переход на просмотр

-7-

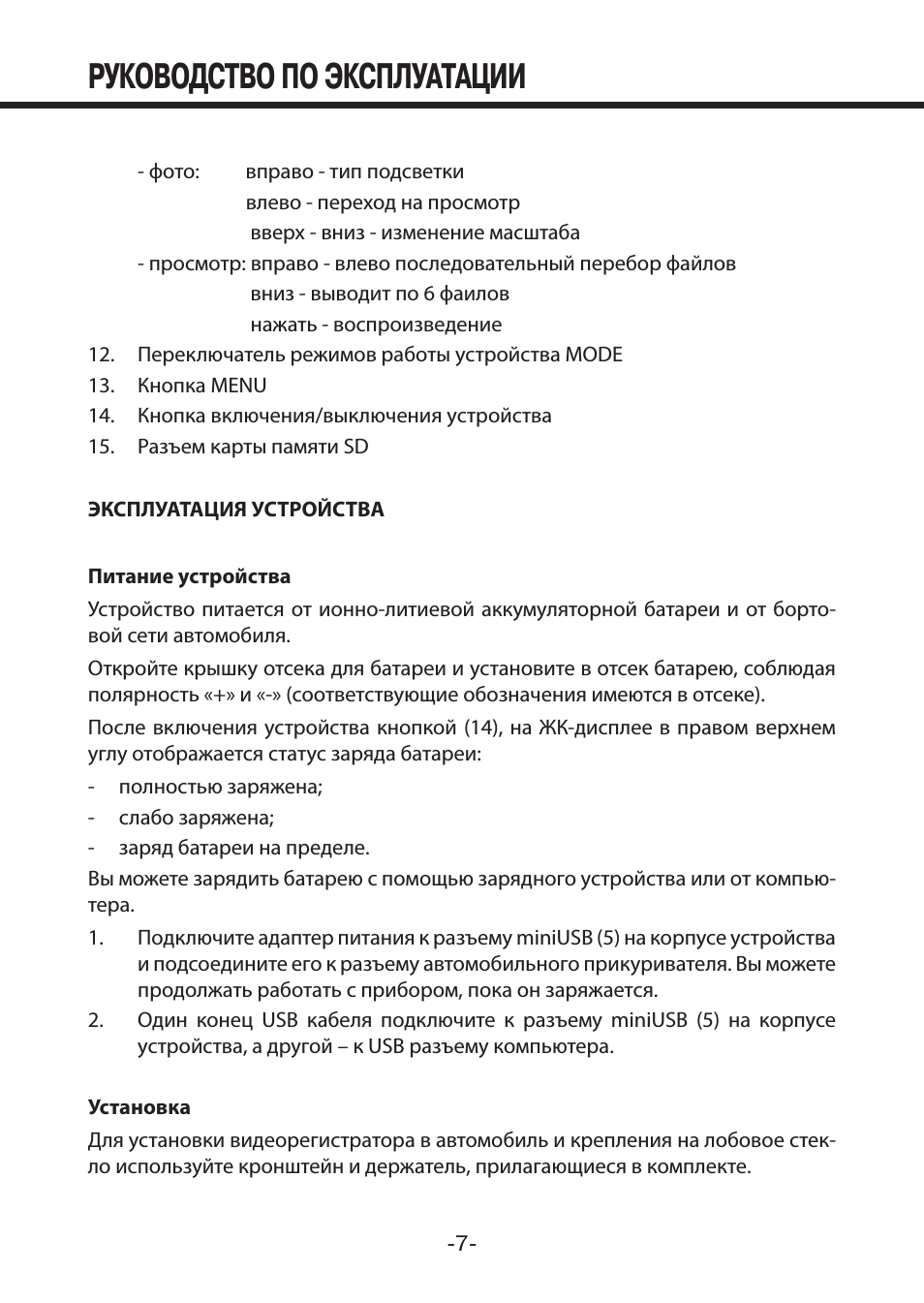

руководство по эксплуатации

— фото: вправо — тип подсветки

влево — переход на просмотр

вверх — вниз — изменение масштаба

— просмотр: вправо — влево последовательный перебор файлов

вниз — выводит по 6 фаилов

нажать — воспроизведение

12 . Переключатель режимов работы устройства MODE
13 . Кнопка MENU
14 . Кнопка включения/выключения устройства
15 . Разъем карты памяти SD

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Питание устройства
Устройство питается от ионно-литиевой аккумуляторной батареи и от борто-

вой сети автомобиля .
Откройте крышку отсека для батареи и установите в отсек батарею, соблюдая

полярность «+» и «-» (соответствующие обозначения имеются в отсеке) .
После включения устройства кнопкой (14), на ЖК-дисплее в правом верхнем

углу отображается статус заряда батареи:
— полностью заряжена;
— слабо заряжена;
— заряд батареи на пределе .
Вы можете зарядить батарею с помощью зарядного устройства или от компью-

тера .
1 .

Подключите адаптер питания к разъему miniUSB (5) на корпусе устройства

и подсоедините его к разъему автомобильного прикуривателя . Вы можете

продолжать работать с прибором, пока он заряжается .

2 .

Один конец USB кабеля подключите к разъему miniUSB (5) на корпусе

устройства, а другой – к USB разъему компьютера .

Установка
Для установки видеорегистратора в автомобиль и крепления на лобовое стек-

ло используйте кронштейн и держатель, прилагающиеся в комплекте .

-8-

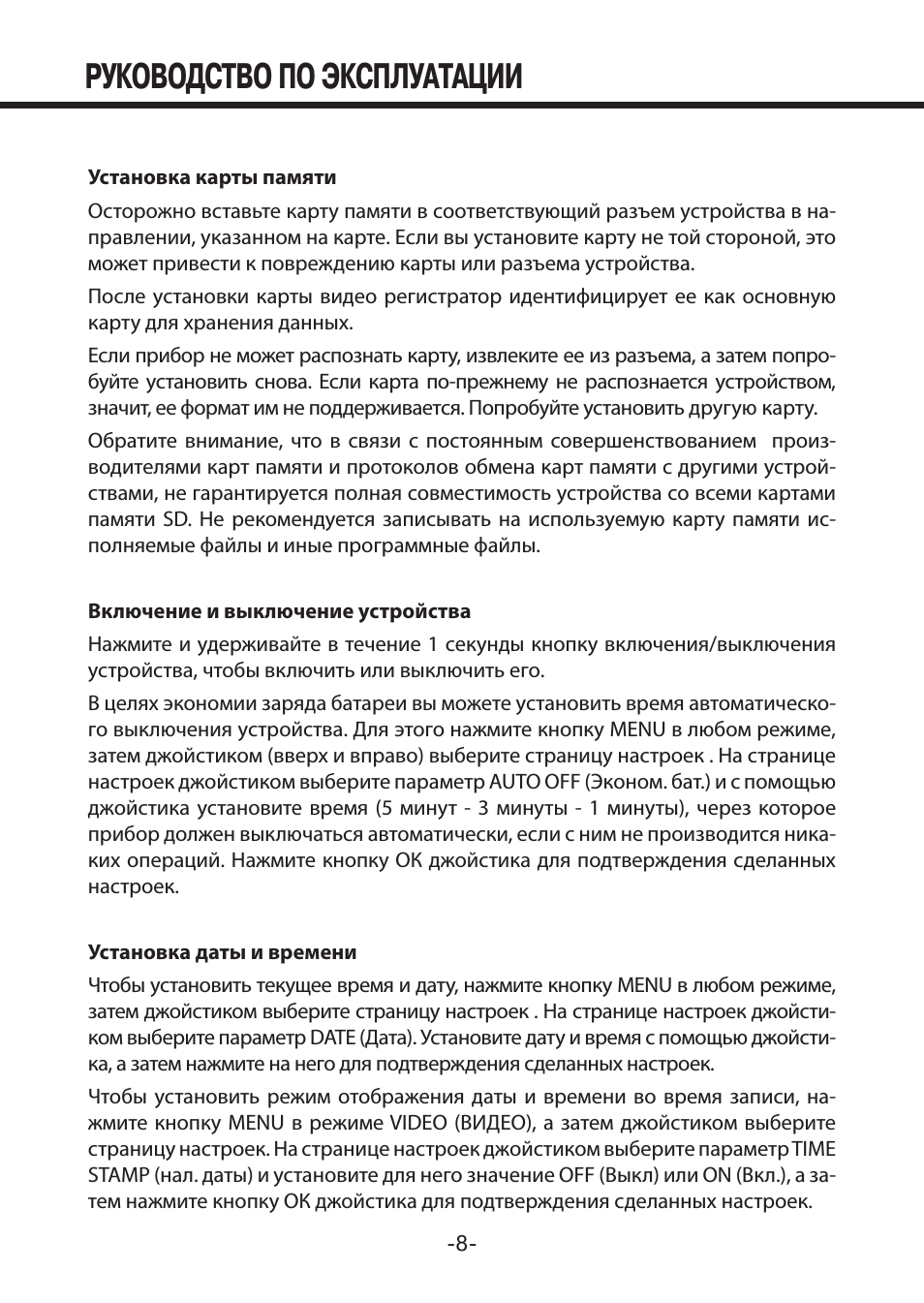

руководство по эксплуатации

Установка карты памяти
Осторожно вставьте карту памяти в соответствующий разъем устройства в на-

правлении, указанном на карте . Если вы установите карту не той стороной, это

может привести к повреждению карты или разъема устройства .
После установки карты видео регистратор идентифицирует ее как основную

карту для хранения данных .
Если прибор не может распознать карту, извлеките ее из разъема, а затем попро-

буйте установить снова . Если карта по-прежнему не распознается устройством,

значит, ее формат им не поддерживается . Попробуйте установить другую карту .
Обратите внимание, что в связи с постоянным совершенствованием произ-

водителями карт памяти и протоколов обмена карт памяти с другими устрой-

ствами, не гарантируется полная совместимость устройства со всеми картами

памяти SD . Не рекомендуется записывать на используемую карту памяти ис-

полняемые файлы и иные программные файлы .

Включение и выключение устройства
Нажмите и удерживайте в течение 1 секунды кнопку включения/выключения

устройства, чтобы включить или выключить его .
В целях экономии заряда батареи вы можете установить время автоматическо-

го выключения устройства . Для этого нажмите кнопку MENU в любом режиме,

затем джойстиком (вверх и вправо) выберите страницу настроек . На странице

настроек джойстиком выберите параметр AUTO OFF (Эконом . бат .) и с помощью

джойстика установите время (5 минут — 3 минуты — 1 минуты), через которое

прибор должен выключаться автоматически, если с ним не производится ника-

ких операций . Нажмите кнопку ОК джойстика для подтверждения сделанных

настроек .

Установка даты и времени
Чтобы установить текущее время и дату, нажмите кнопку MENU в любом режиме,

затем джойстиком выберите страницу настроек . На странице настроек джойсти-

ком выберите параметр DATE (Дата) . Установите дату и время с помощью джойсти-

ка, а затем нажмите на него для подтверждения сделанных настроек .
Чтобы установить режим отображения даты и времени во время записи, на-

жмите кнопку MENU в режиме VIDEO (ВИДЕО), а затем джойстиком выберите

страницу настроек . На странице настроек джойстиком выберите параметр TIME

STAMP (нал . даты) и установите для него значение OFF (Выкл) или ON (Вкл .), а за-

тем нажмите кнопку ОК джойстика для подтверждения сделанных настроек .

-9-

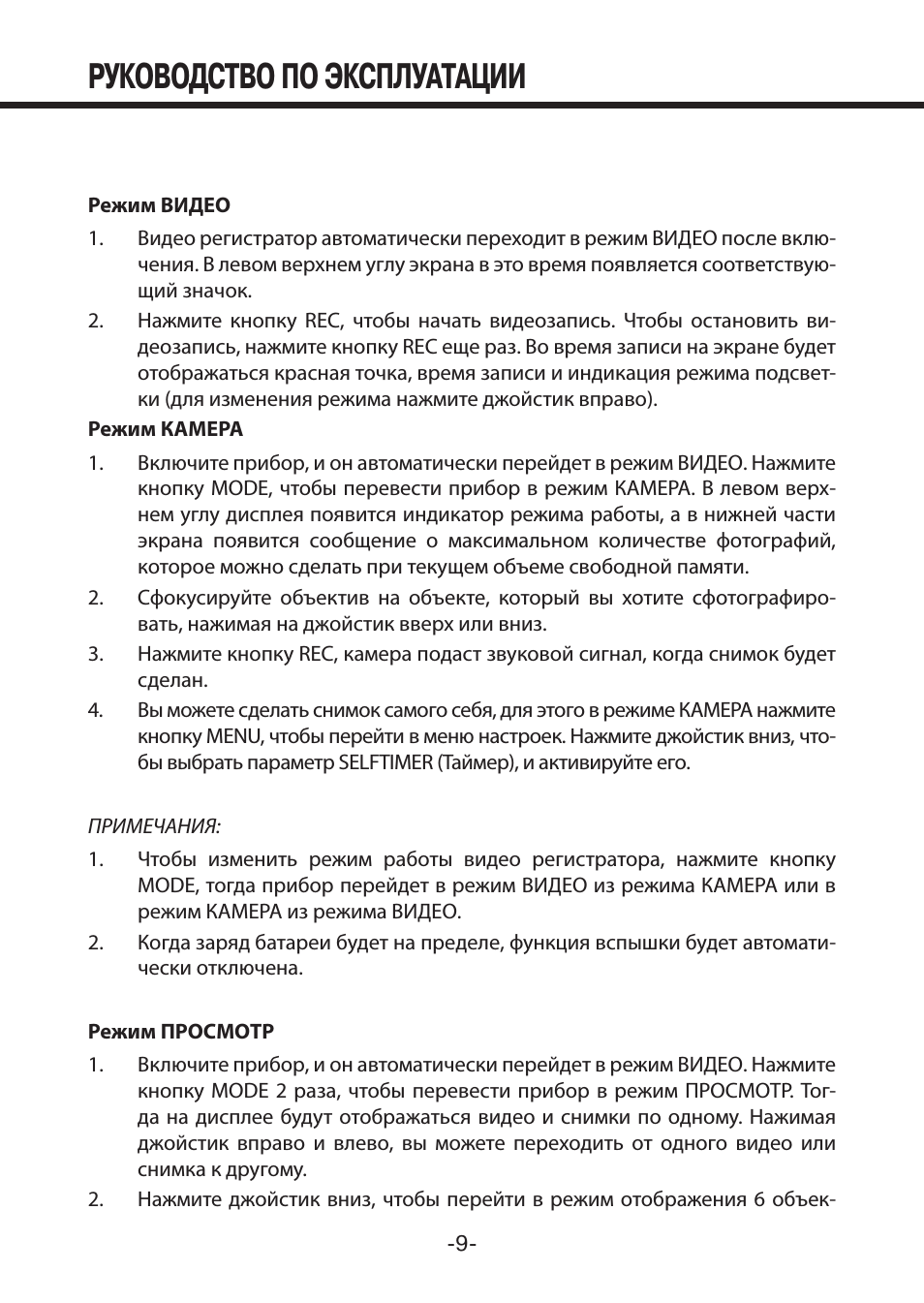

руководство по эксплуатации

Режим ВИДЕО
1 .

Видео регистратор автоматически переходит в режим ВИДЕО после вклю-

чения . В левом верхнем углу экрана в это время появляется соответствую-

щий значок .

2 .

Нажмите кнопку REC, чтобы начать видеозапись . Чтобы остановить ви-

деозапись, нажмите кнопку REC еще раз . Во время записи на экране будет

отображаться красная точка, время записи и индикация режима подсвет-

ки (для изменения режима нажмите джойстик вправо) .

Режим КАМЕРА
1 .

Включите прибор, и он автоматически перейдет в режим ВИДЕО . Нажмите

кнопку MODE, чтобы перевести прибор в режим КАМЕРА . В левом верх-

нем углу дисплея появится индикатор режима работы, а в нижней части

экрана появится сообщение о максимальном количестве фотографий,

которое можно сделать при текущем объеме свободной памяти .

2 .

Сфокусируйте объектив на объекте, который вы хотите сфотографиро-

вать, нажимая на джойстик вверх или вниз .

3 .

Нажмите кнопку REC, камера подаст звуковой сигнал, когда снимок будет

сделан .

4 .

Вы можете сделать снимок самого себя, для этого в режиме КАМЕРА нажмите

кнопку MENU, чтобы перейти в меню настроек . Нажмите джойстик вниз, что-

бы выбрать параметр SELFTIMER (Таймер), и активируйте его .

ПРИМЕЧАНИЯ:
1 .

Чтобы изменить режим работы видео регистратора, нажмите кнопку

MODE, тогда прибор перейдет в режим ВИДЕО из режима КАМЕРА или в

режим КАМЕРА из режима ВИДЕО .

2 .

Когда заряд батареи будет на пределе, функция вспышки будет автомати-

чески отключена .

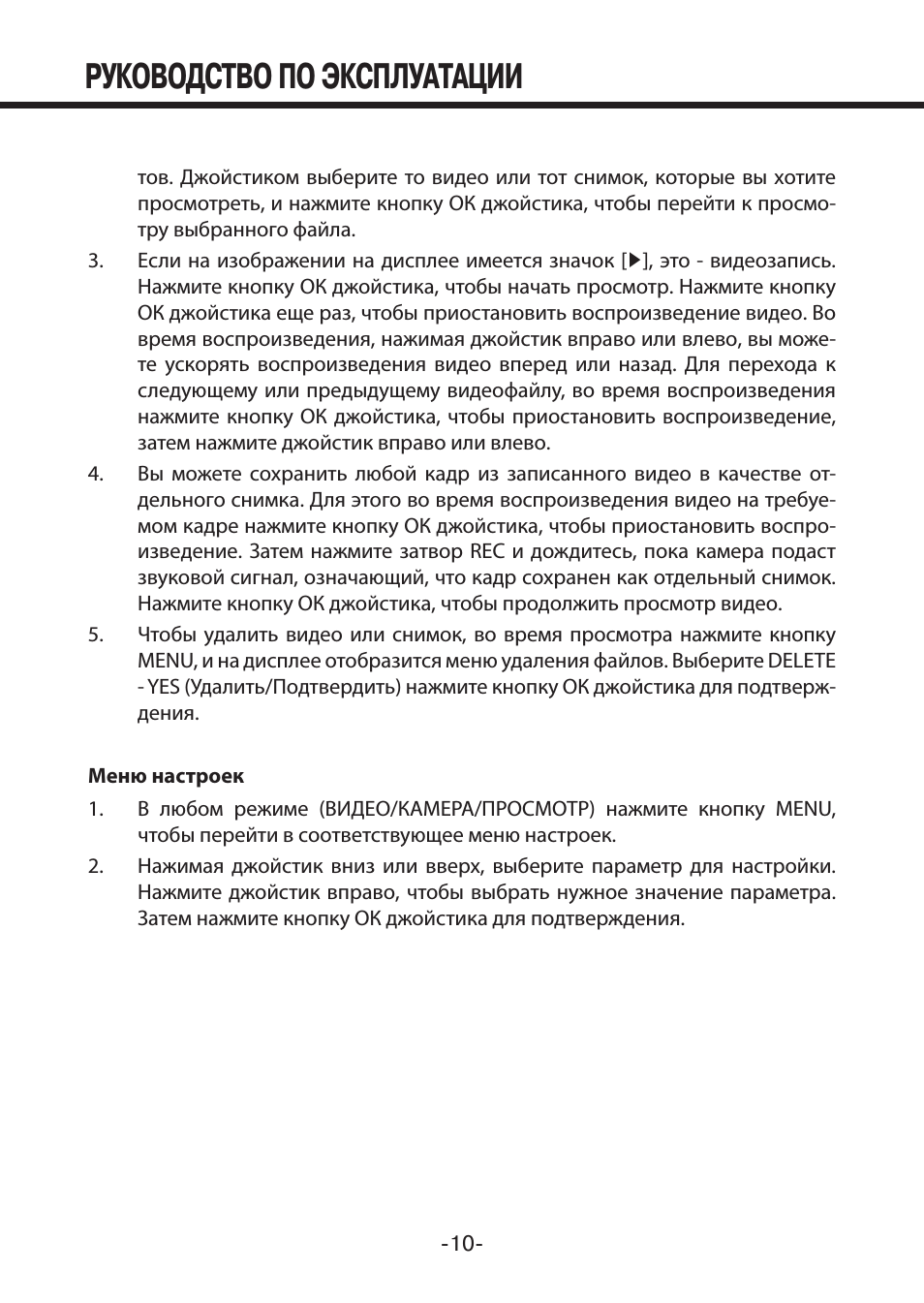

Режим ПРОСМОТР
1 .

Включите прибор, и он автоматически перейдет в режим ВИДЕО . Нажмите

кнопку MODE 2 раза, чтобы перевести прибор в режим ПРОСМОТР . Тог-

да на дисплее будут отображаться видео и снимки по одному . Нажимая

джойстик вправо и влево, вы можете переходить от одного видео или

снимка к другому .

2 .

Нажмите джойстик вниз, чтобы перейти в режим отображения 6 объек-

-10-

руководство по эксплуатации

тов . Джойстиком выберите то видео или тот снимок, которые вы хотите

просмотреть, и нажмите кнопку ОК джойстика, чтобы перейти к просмо-

тру выбранного файла .

3 .

Если на изображении на дисплее имеется значок [D], это — видеозапись .

Нажмите кнопку ОК джойстика, чтобы начать просмотр . Нажмите кнопку

ОК джойстика еще раз, чтобы приостановить воспроизведение видео . Во

время воспроизведения, нажимая джойстик вправо или влево, вы може-

те ускорять воспроизведения видео вперед или назад . Для перехода к

следующему или предыдущему видеофайлу, во время воспроизведения

нажмите кнопку ОК джойстика, чтобы приостановить воспроизведение,

затем нажмите джойстик вправо или влево .

4 .

Вы можете сохранить любой кадр из записанного видео в качестве от-

дельного снимка . Для этого во время воспроизведения видео на требуе-

мом кадре нажмите кнопку ОК джойстика, чтобы приостановить воспро-

изведение . Затем нажмите затвор REC и дождитесь, пока камера подаст

звуковой сигнал, означающий, что кадр сохранен как отдельный снимок .

Нажмите кнопку ОК джойстика, чтобы продолжить просмотр видео .

5 .

Чтобы удалить видео или снимок, во время просмотра нажмите кнопку

MENU, и на дисплее отобразится меню удаления файлов . Выберите DELETE

— YES (Удалить/Подтвердить) нажмите кнопку ОК джойстика для подтверж-

дения .

Меню настроек
1 .

В любом режиме (ВИДЕО/КАМЕРА/ПРОСМОТР) нажмите кнопку MENU,

чтобы перейти в соответствующее меню настроек .

2 .

Нажимая джойстик вниз или вверх, выберите параметр для настройки .

Нажмите джойстик вправо, чтобы выбрать нужное значение параметра .

Затем нажмите кнопку ОК джойстика для подтверждения .
