V ИМ A-204 STEREO
VILMA-104 STEREO
VILMA-104-1 STEREO
и
МАГНИТОФОНЫ-ПРИСТАВКИ
ИНСТРУКЦИЯ
ПО РЕМОНТУ
scanned by JohnJacob
СОДЕРЖАНИЕ
Стр.
1. Вводная часть .......................................................... 5
1.1. Введение ................................‘.......................... 5
1.2. Назначение и порядок пользования инструкцией ........................ 5
1.3. Принятые сокращения .........................................-.... 5
2. Техническое описание ..................•.................................. 6
2.1. Назначение и общая характеристика изделий ........................... 6
2.2. Основные технические параметры .................................... 6
2.3. Описание конструкции .............................................. 8
2.4. Принцип работы изделий ............................................ 10
2.5. Описание схем электрических принципиальных ......................... 11
2.6. Описание кинематической схемы лентопротяжного механизма ............ 27
2.7. Расположение органов управления, индикации и гнезд для внешних
соединений .............................................................. 27
3. Требования безопасности ................................................ 27
4- . Организация ремонта ................................................ 28
4.1. Организация рабочего места .......................................... 28
4.2. Перечень инструмента, приспособлений, материалов, документации
и средств измерений, необходимых для ремонта ............................. 28
5. Методика обнаружения и устранения неисправностей ....................... 30
5.1. Описание методов обнаружения неисправностей .......................... 30
5.2. Последовательность разборки и сборки магнитофона, МЛП ................ 31
5.3. Перечень возможных неисправностей .................................... 38
6. Регулировка и настройка ................................................ 56
7. Техническое обслуживание ............................................... 59
8. Указания по смазыванию ................................................. 70
9. Испытания и контроль магнитофонов после ремонта ........................ 71
9.1. Методика электропрогона ............................................. 71
9.2. Перечень проверяемых параметров и методика проверки .................. 71
9.3. Методика проверки в соответствии с требованиями техники безопасности 71
ПРИЛОЖЕНИЯ:
Сведения о взаимозаменяемости электрорадиоэлементов .... 73
Таблица данных моточных узлов .......................... 74
Перечень нестандартизованных средств измерений, стендов,
приспособлений и инструмента, необходимых для ремонта
магнитофона и поставляемых предприятием-изготовителем
магнитофона ремонтным предприятием .....................
Каталог деталей и сборочных единиц (в отдельной книге)
Альбом схем магнитофона-приставки «VILMA-204-STEREO»
(в отдельной книге)
Альбом схем магнитофонов-приставок «VILMA-104-STEREO»
«VILMA-104-1-STEREO» (в отдельной книге)
1. ВВОДНАЯ ЧАСТЬ
1.1. Введение
Настоящая инструкция является руководством по ремонту
магнитофонов-приставок «VILMA-204-STEREO», VILMA-104-STEREO»,
«VILMA-104-1 -STEREO» (в дальнейшем магнитофон), выпускаемых по
техническим условиям и в соответствии с требованиями ГОСТ 24863-81
(см. табл. 1).
Таблица 1
Технические условия Наименование Особенности
3.838.065 ТУ 3.838.065-01 ТУ 3.838.065-02 ТУ «VILMA-204-STEREO» «VILMA-104-STEREO» «VILMA-104-1 -STEREO» Стрелочный индикатор и пи- ковый индикатор одного уровня Стрелочный индикатор и пи- ковый индикатор трех уровней Блок индикаторов на свето- диодах
Магнитофон рассчитан на эксплуатацию в условиях по ГОСТ 15150-69
для исполнения УХЛ категории 4.2 при температуре от 15° до 40°С.
Дополнительные сведения по эксплуатации содержатся в руководстве
по эксплуатации СЫ3.838.065 РЭ.
1.2. Назначение и порядок пользования инструкцией
Настоящая инструкция содержит описание конструкции, электрической
схемы магнитофона и его блоков, узлов, а также сведения, необходимые
для отыскания и устранения неисправностей, регулировки и настройки
магнитофона.
Перед ремонтом магнитофона специалист должен тщательно изучить
содержание настоящей инструкции. Недостаточная осведомленность
ремонтирующего может привести к введению дополнительных неисправ-
ностей в магнитофон.
Настоящая инструкция разработана в соответствии с требованиями
ГОСТ 25876-83. Для удобства пользования, подробное описание схемы
электрической принципиальной магнитофона дано в виде описания от-
дельных схем блоков и (или) узлов.
1.3. Принятые сокращения
Для упрощения текста настоящей инструкции приняты следующие
сокращения:
Лентопротяжный механизм — МЛП;
Блок питания — БП;
Блок усилителей — БУ;>
Блок индикаторов — БИ;
.5
Генератор стирания и подмагничивания — ГСП;
Усилитель записи — УЗ;
Усилитель воспроизведения — УВ;
Усилитель — У;
Усилитель формирователь —УФ;
Индикаторы — И;|
Ограничитель шума — ОШ;
Пульт управления — ПУ;
Коммутатор магнитов — КМ;
Коммутатор режимов — КР;
Регулятор — Р;
Распределитель — РАС;
Передняя панель — ПП;:
Коэффициент детонации — Кд;
Головка магнитная стирающая — ГС;
Головка магнитная универсальная — УМГ;
Выключатель^ сети — ВС;
Ведущий вал — ВВ;
Прижимной ролик — ПР;
Электромагнит МЛП пусковой — ЭМ1;|
Электромагнит МЛП удерживающий — ЭМ2;
Электродвигатель привода приемно-подающих узлов — ЭД2;
Электродвигатель привода ведущих валов —ЭД 1;
Контрольно-измерительная аппаратура — КИА;
«VILMA-204-STEREO» — «V-204», «VILMA-104-STEREO» — «V-104»,
«VILMA-104-1-STEREO» — «V-104-1»;
Эквивалент резонансного контура — ЭРК;
Светоизлучающий диод—СИД;,
Электрорадиоэлементы — ЭРЭ.
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1. Назначение и общая характеристика изделий
Изделия являются бытовыми односкоростными стационарными, кас-
сетными, стереофоническими магнитофонами 1 и 2 группы сложности по
ГОСТ 24863-81, предназначенными для записи и воспроизведения звука
с применением магнитных лент с материалом рабочего слоя Ре20з
(тип I МЭК), СгО2 (тип II МЭК), FeCr (тип III МЭК), размещенных
в кассете типа МК-60 по ГОСТ 20492-75.
2.2. Основные технические параметры
Магнитофон должен соответствовать техническим требованиям и нор-
мам параметров по ГОСТ 24863-81 к магнитофонам высшей категории
качества «VILMA-204-STEREO» по второй, а «VILMA-104-STEREO»
(«VILMA-104-1-STEREO») по первой группе сложности при использо-
вании ленты магнитной с материалом рабочего слоя СгО2 типа II МЭК
или ее аналога.
6
В дополнение к требованиям на магнитофоны по ГОСТ 24863-81 маг-
нитофон должен обеспечивать нижеперечисленные требования:
Наименование параметра «V-204» «V-104», «V-104-1»
Отклонение скорости магнитной ленты от номи- нального значения не более, % +1,5
Коэффициент детонации не более, % ±0,18
Рабочий уровень записи, дБ —1±1,5 —2,5±2,5
Эффективность системы шумопонижения, не менее, дБ Номинальное напряжение микрофонного вхо- да, мВ 6 6
0,2 0,2
Полное электрическое сопротивление входа для подключения микрофона, не менее, Ом Выходное сопротивление телефонного выхо- да, Ом Коэффициент гармоник на выходе телефонного усилителя при сопротивлении нагрузки 10 Ом и номинальном напряжении 0,1 В, не более, % 600 600
120 ±24 ' 120±24.
5 5
Максимальная выходная электрическая мощ- ность телефонного выхода каждого канала на эквивалентном сопротивлении телефона (Ю±1)Ом, не более, мВт 6 6
Входное напряжение для записи от радио- трансляционной линии, В 10—30 10—30
Входное сопротивление для записи от радио- трансляционной линии, не менее, кОм 10 10
Автоматический останов при окончании ленты должен происходить, не более, с 5 5
Мощность, потребляемая от сети, не более, ВА 50 50
Масса магнитофона, не более, кг 10,5 45
Масса магнитофона в упаковке, не более, кг 15 15
Габаритные размеры магнитофона, не более, мм 480X170 X320 480X170 X 320
При использовании магнитной ленты РезОз типа I МЭК магнитофон
должен соответствовать следующим нормам параметров:
Наименование параметра «V-204» «V-104», «V-104-1»
Рабочий диапазон частот на линейном выходе, не уже, Гц Коэффициент гармоник на линейном выходе, не более, % Относительный уровень шумов и помех в кана- ле записи-воспроизведения, не более, дБ 404-12500 3,5 —50 40—14000 3,5 —50
В дополнение к требованиям к магнитофонам 1 и 2 группы сложно
сти по ГОСТ 24863-81, магнитофоны, должны обеспечивать следующие
функции:
возможность временного останова магнитной ленты;
световая индикация режимов работы и включения системы шумопо-
нижения;
световая индикация включения в сеть, совмещенная с подсветкой
кассеты и освещением шкал индикаторов;
автоматическое отключение от сети;
автоматическое выключение режима при извлечении кассеты;
контроль записываемого сигнала прослушиванием;
раздельная индикация уровней воспроизведения и записи по каналам;
контроль и установка уровня записи при неподвижной ленте;
индикация пиковых перегрузок уровня записи*;
возможность поканальной регулировки уровня громкости на стерео-
телефонах;
квазисенсорное управление;
блокировка режимов работы при изъятой кассете.
2.3. Описание конструкции
2.3.1. Конструктивно магнитофон построен по блочно-функциональ-
ному принципу и состоит из следующих узлов и блоков: МЛП, БП, БУ,
ПУ, Р, КМ, КР, РАС, ГСП, объединенных в общем каркасе, обшитом
боковыми стенками, задней стенкой, нижней и верхней крышками, перед-
ней панелью.
Межблочное электрическое соединение осуществлено преимуществен-
но посредством плоских жгутов и разъемов.

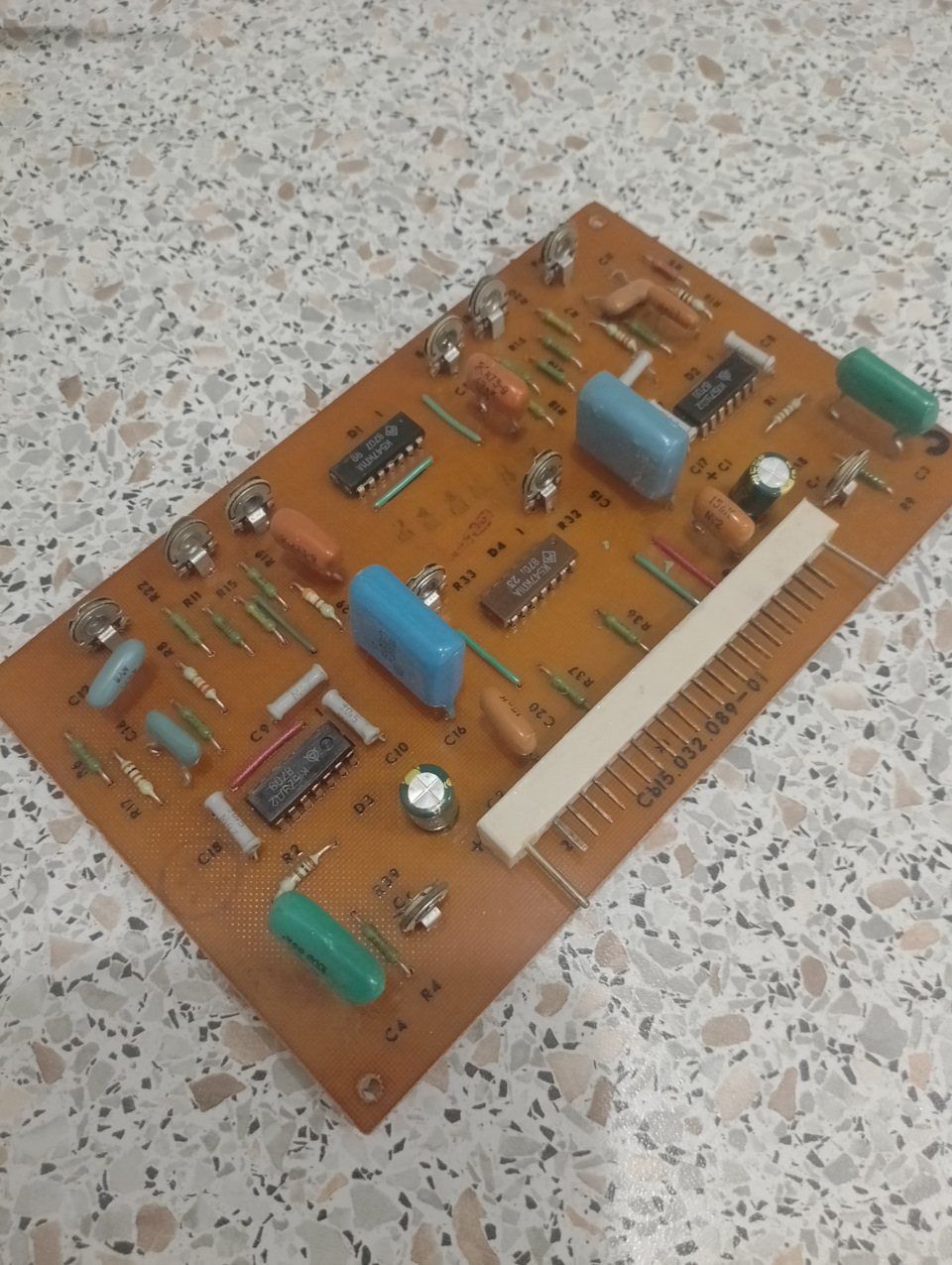

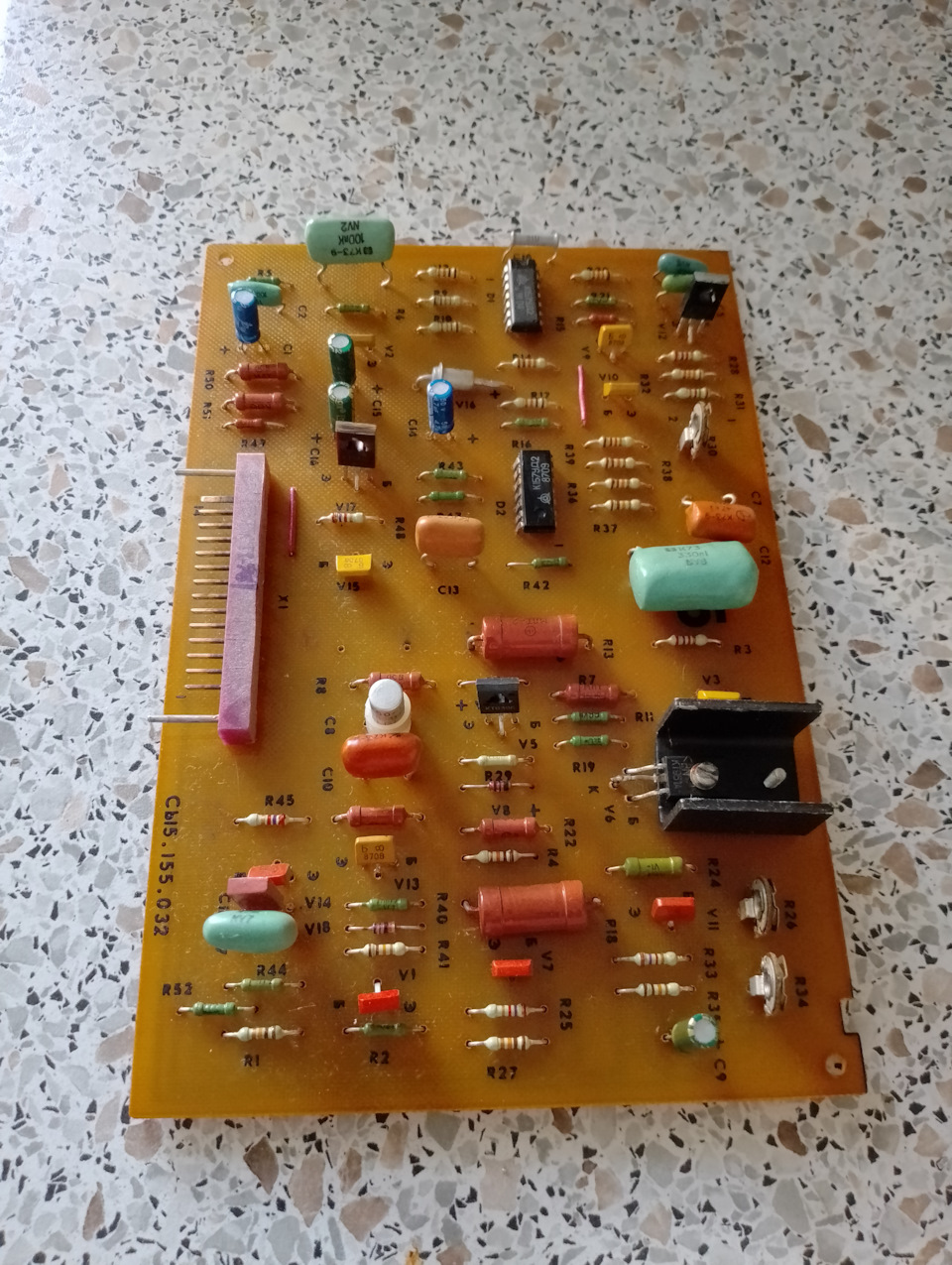

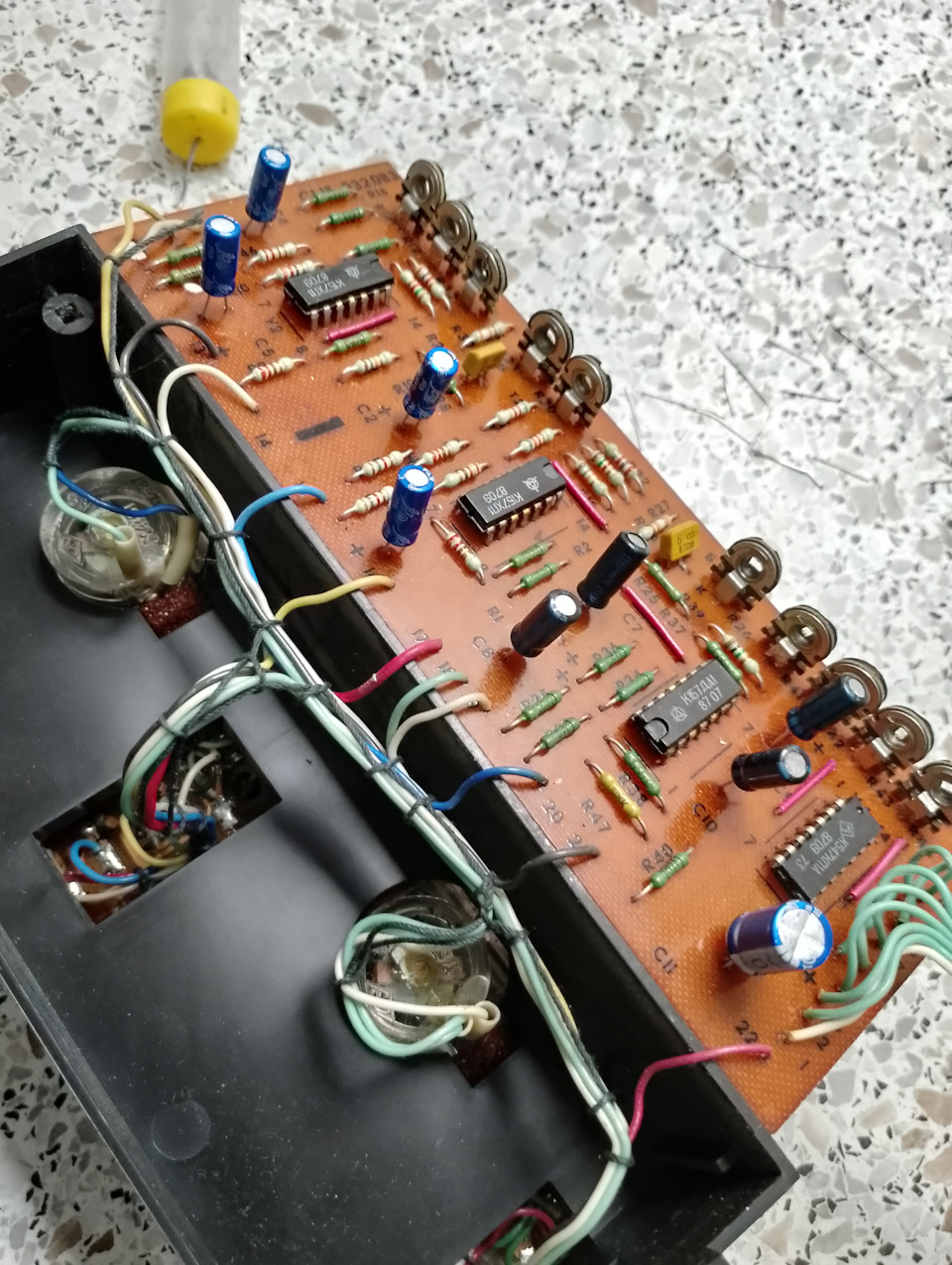

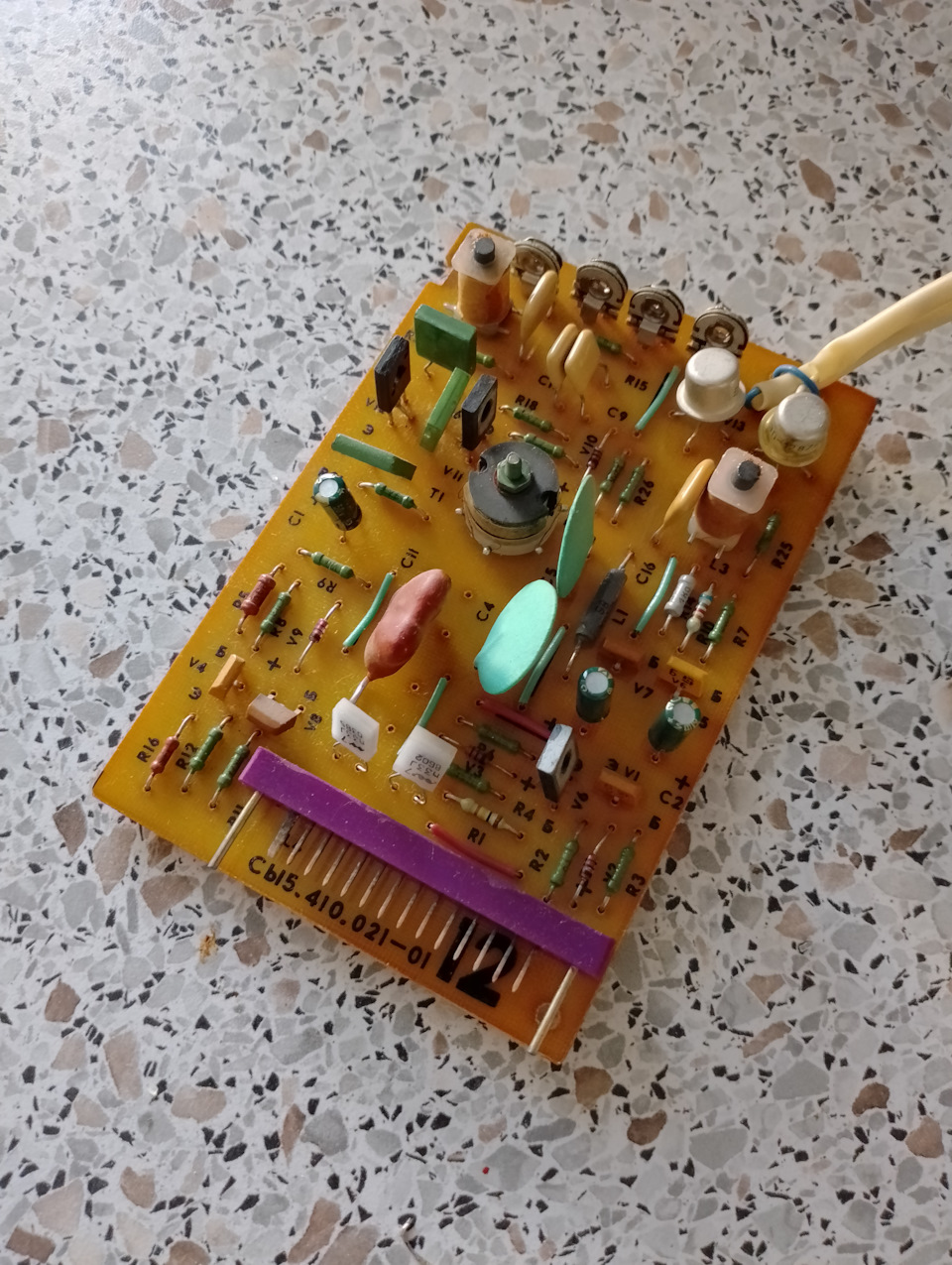

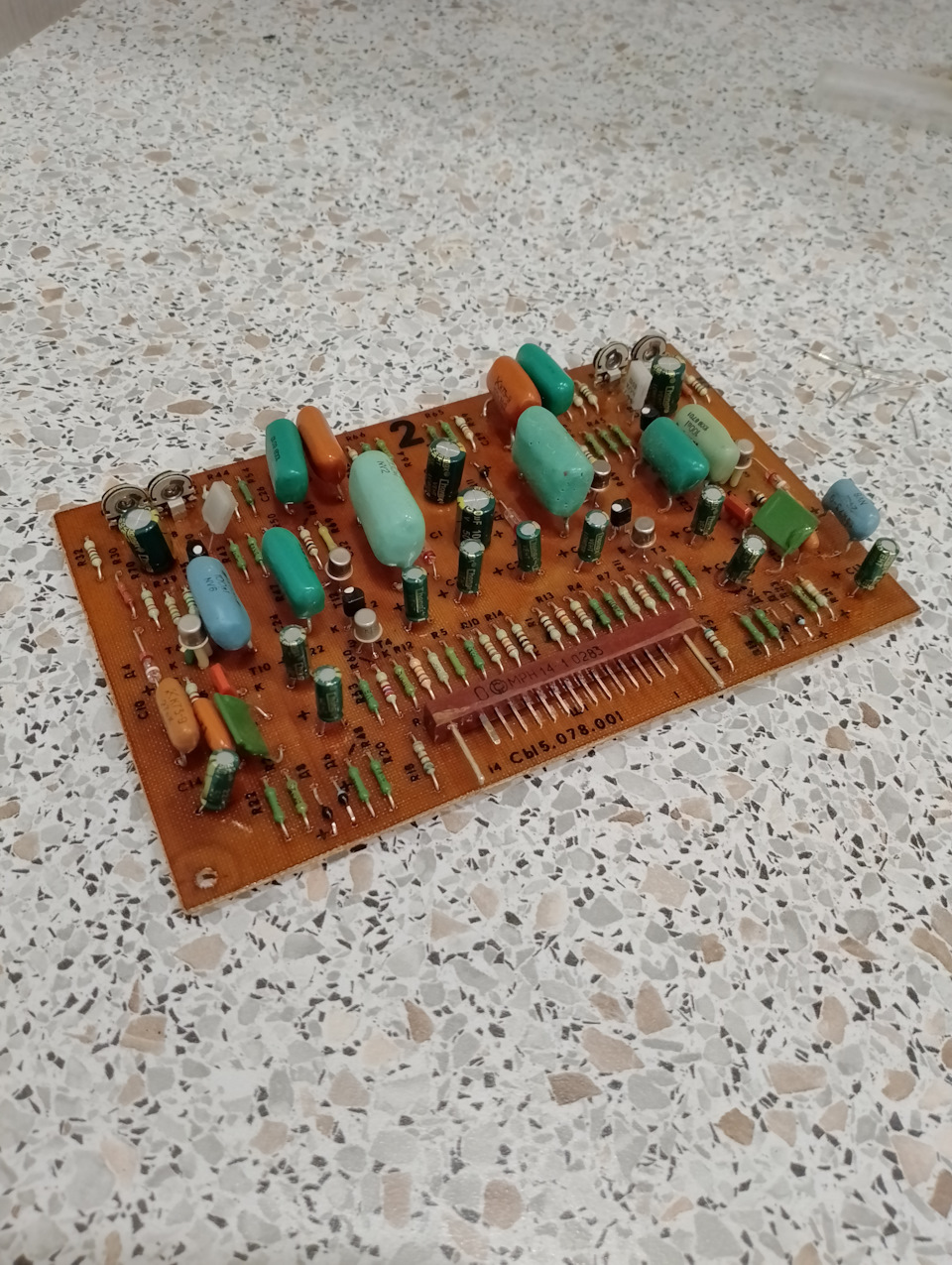

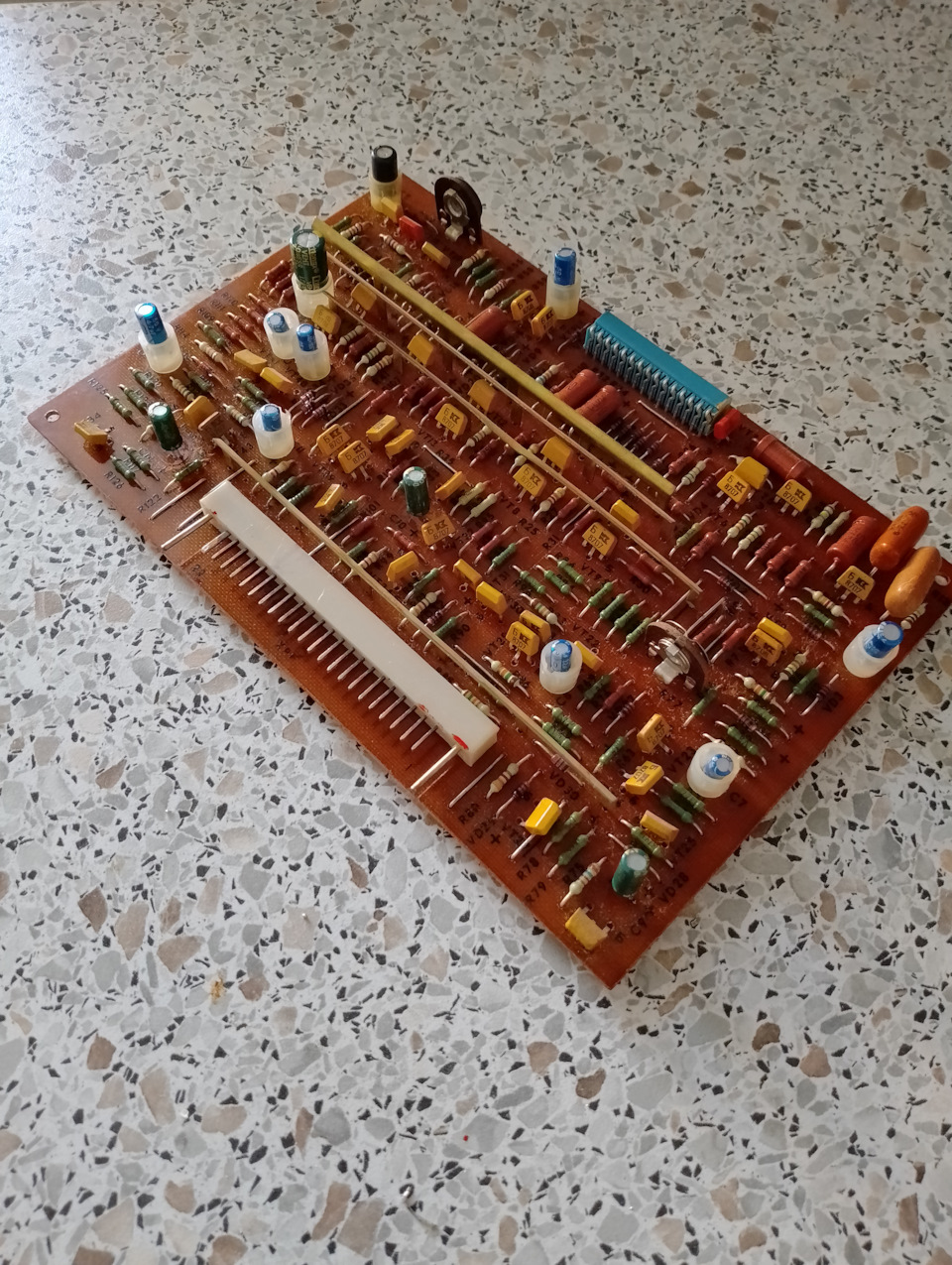

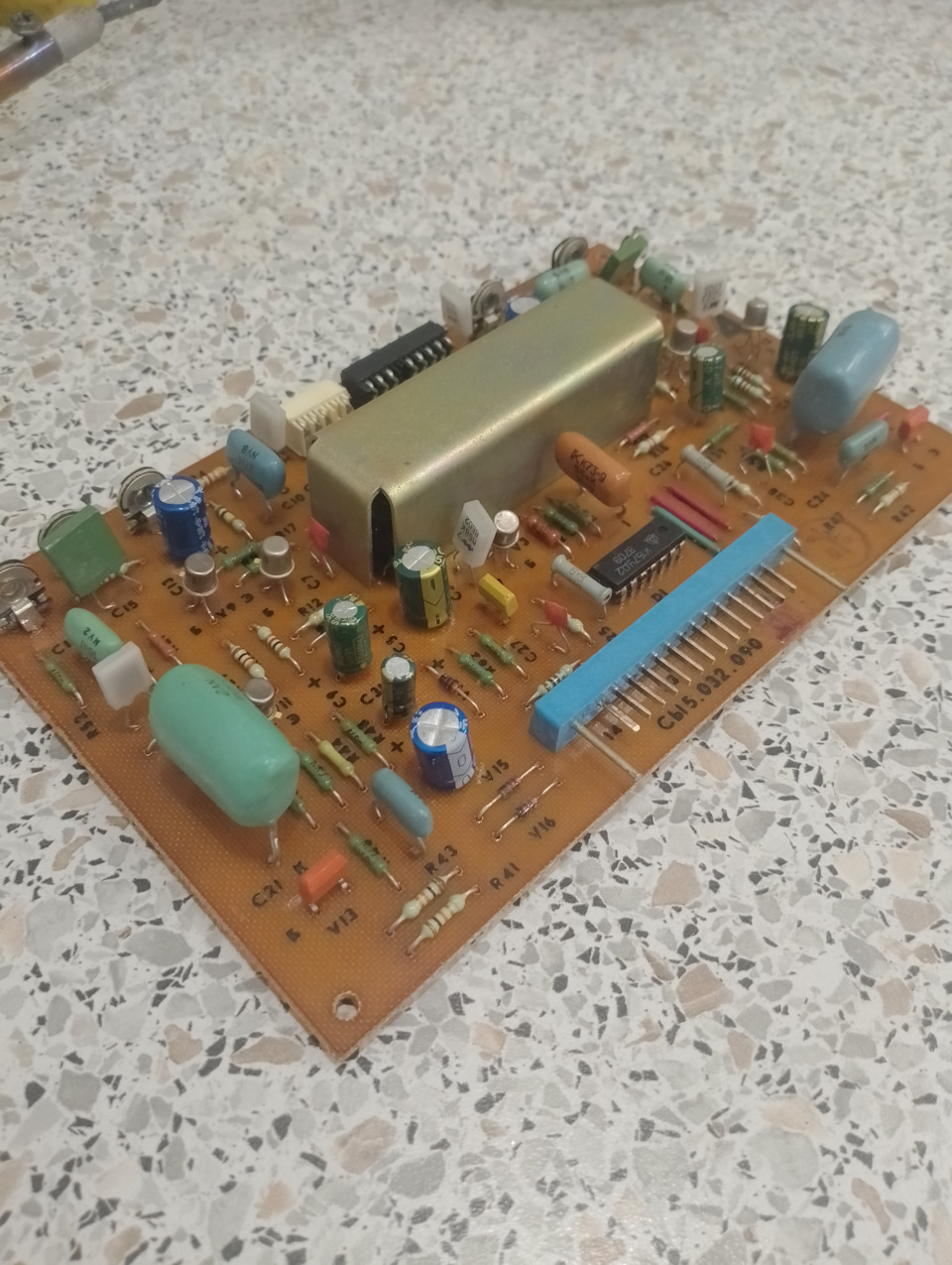

Все блоки построены на основе плат печатного монтажа.

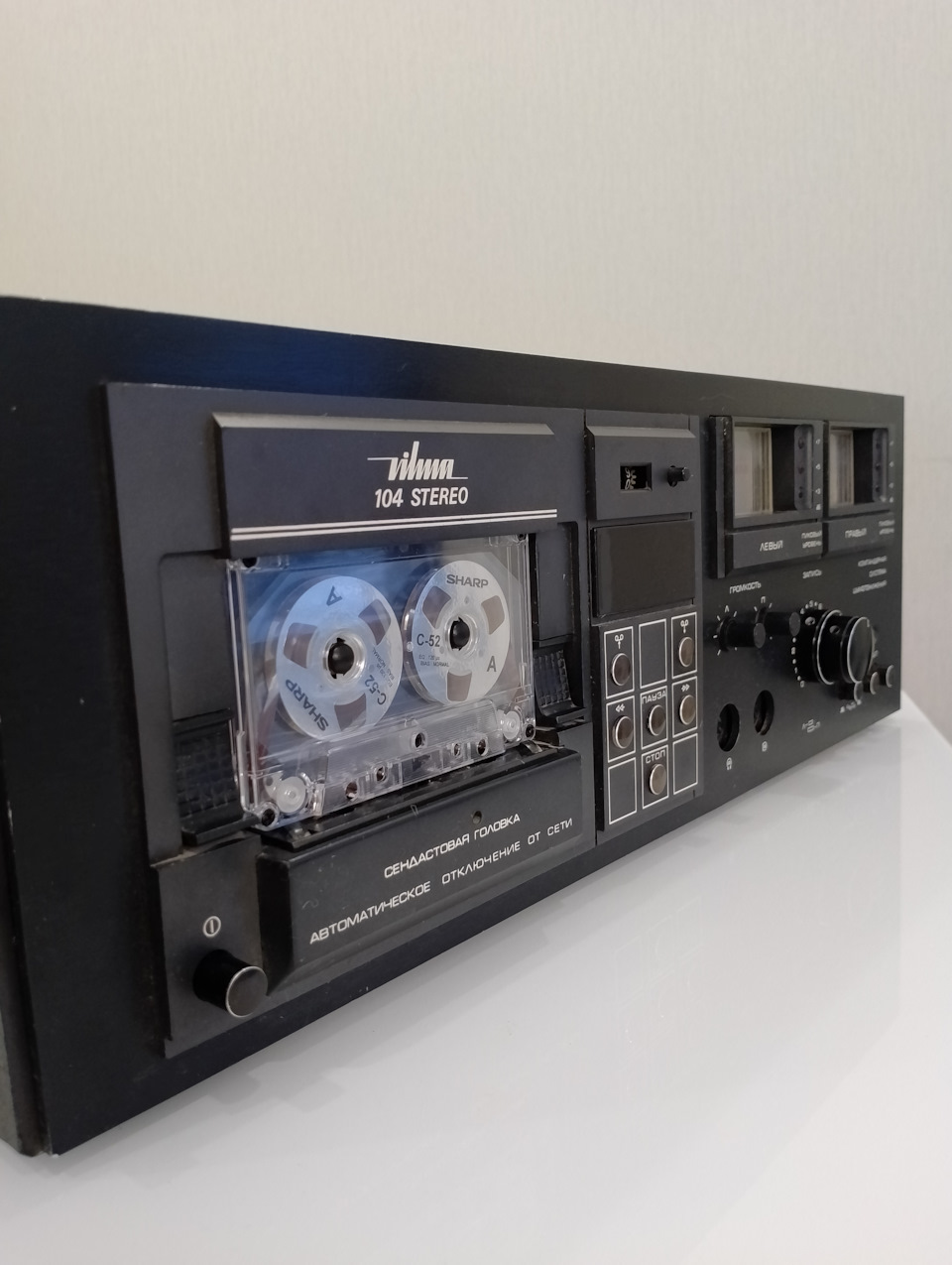

Все элементы управления, индикации, микрофонный вход и телефон-
ный выход расположены на передней панели магнитофона и снабжены
необходимой информацией в виде текстового или символического обозна-
чений (рис. 1).
Вход для записи от других источников сигнала, линейный выход
и держатель предохранителя расположены со стороны задней стенки.
Аппарат выпускается в нескольких цветовых вариантах.

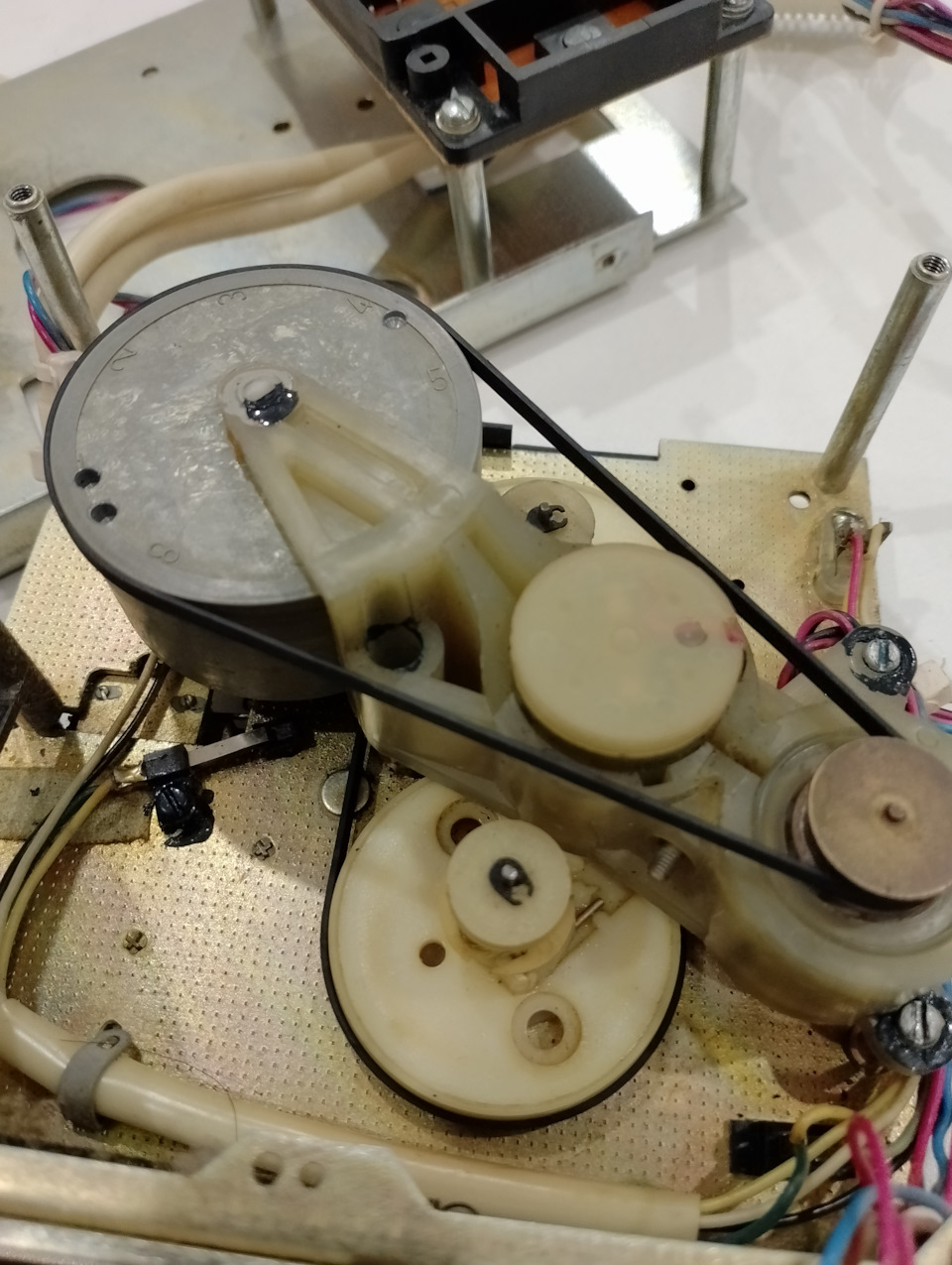

2.3.2. Механизм лентопротяжный. Блок механизма лентопротяжного
(МЛП) собран на штампованном шасси, конструктивно выполнен по
двухмоторной кинематической схеме открытого тракта.
Особенность данной конструкции состоит в том, что один электродви-
гатель является ведущим, т. е. обеспечивает транспортирование магнит-
ной ленты, другой — подмотку и перемотку ленты в обоих направлениях.
В качестве электродвигателей применяются коллекторные электродвига-
тели постоянного тока с ротором без ферромагнитного сердечника, что
обеспечивает его низкий момент инерции, равномерный вращающий
момент и высокий коэффициент полезного действия.
Блок механизма лентопротяжного состоит из следующих основных
узлов:
шасси — базового элемента конструкции МЛП;
каретки — несущего элемента магнитных головок и прижимного
ролика;
* Для «V-204» — один уровень, для «У-104» — три уровня.
8
Расположение органов управления, индикации и гнезд для внешних соединений
Рис. 1
1—клавиши извлечения кассеты; 2 — выключатель сети; 3 — блокиратор режимов; 4 — крышка кассетоприемника; 5 — кнопка
перемотки назад; 6 — кнопка временного стопа; 7 — кнопка стопа; 8 — кнопка перемотки вперед; 9 — гнездо подключения го-
ловных телефонов; 10, 12 — регуляторы уровня громкости; 11 — гнездо подключения стереомикрофона; 13, 14—кнопки типов
ленты; 15 — кнопка включения системы шумопонижения; 16 — регуляторы уровня записи; 17—индикатор включения системы-
шумопонижения; 18—блок индикаторов; 19 — табло индикации режимов работы; 20 — кнопка сброса показаний счетчика;
21—счетчик ленты; 22 — кнопка воспроизведения; 23 — кнопка записи; 24 — гнездо линейного выхода; 25 — гнездо входа для
записи; 26—заводской номер; 27 — корпус с держателем предохранителя; 28 — планка.
боковых подкассетных узлов, обеспечивающих подмотку и перемотку
вправо и влево магнитной ленты (МЛ);
привода подкассетных узлов;
ведущего привода, обеспечивающего вращение маховика с ведущим
валом;
маховика с валом, обеспечивающего транспортирование магнитной
ленты;
датчика стабилизации средней скорости движения магнитной ленты,
состоящего из обоймы, закрепленной на фланце вращения ведущего вала,
и постоянного эластичного магнита, вклеенного по внутреннему диаметру
маховика;
отсека кассетоприемника.
Боковые узлы (подкассетники) выполнены в виде муфт односторон-
него действия, шкивы которых охвачены плоским ремнем, входящим
в зацепление со шкивом двигателя подмотки и перемоток.
Включение муфт осуществляется автоматически при изменении
направления вращения вала электродвигателя.
Ведущий двигатель соединен плоским ремнем с маховиком и установ-
лен в отдельном кронштейне.
Маховик МЛП является задающим элементом датчика угловой ско-
рости вращения ведущего вала. Конструктивно датчик выполнен в виде
обоймы цилиндрической формы, на боковых поверхностях .которой, мето-
дом металлизации нанесен контур в виде меандра. На внутреннюю
цилиндрическую поверхность маховика наклеена полоса постоянного
эластичного магнита.
После вклеивания и механической обработки постоянный эластичный
магнит намагничивается в специальном устройстве. После намагничивания
постоянный магнит имеет 100 пар полюсов. При номинальной скорости
движения магнитной ленты 4,76 см/с ведущий вал вращается с частотой
5,05 Гц. Эффективное значение ЭДС вырабатывается датчиком угловой
скорости не менее 2 мВ, частотой 505 Гц. ,
Магнитные головки, прижимной ролик установлены на каретке.
Конструктивно каретка выполнена в виде плоской пластины с направляю-
щими торцевыми кромками.
Привод каретки осуществляется двумя электромагнитами. Один
электромагнит обеспечивает режим «Пауза», посредством рычага пере-
мещая каретку в зону кассеты, обеспечивая зазор между прижимным
роликом и ведущим валом (0,5—1,2) мм. Второй электромагнит осу-
ществляет окончательное перемещение каретки в рабочую зону кассеты.
2.4. Принцип работы изделия
Принцип работы магнитофона основан на свойстве ферромагнитных
тел изменять магнитное состояние доменов при воздействии внешних
магнитных полей.
Для осуществления записи электрического сигнала на подготовлен-
ную для записи магнитную ленту записываемый сигнал подается в об-
мотку УМГ, вызывает возникновение магнитного поля, воздействующего
10
на транспортируемую рядом со щелью УМГ ленту, изменяя намагничен-
ность ее рабочего слоя.
Для повышения качества записи в магнитофоне предусмотрено высо-
кочастотное подмагничивание.
При воспроизведении записанных сигналов силовые линии магнитного
поля транспортируемой мимо рабочей щели УМГ магнитной ленты
с записью, замыкаясь через сердечник УМГ, индицируют э. д.с. в катуш-
ках УМГ, поступающую в канал воспроизведения.
Для стирания имеющейся записи используется способ высокочастот-
ного стирания, основанный на физическом явлении размагничивания
ферромагнитных тел при помещении их в достаточно сильное переменное
магнитное поле.
Управление режимами МЛП электромеханическое, квазисенсорное,
а выключателя сети — ручное и электромеханическое.
Управление режимами работы МЛП, БУ, КМ, ВС и Р обеспечивает
узел КР по командам, поступающим с ПУ.
2.5. Описание схем электрических принципиальных
2.5.1. Схемы электрические принципиальные магнитофона и всех его
составных блоков и узлов приведены в приложении.
2.5.2. Схема электрическая принципиальная БП приведена в прило-
жении.
Блок питания обеспечивает стабилизированным напряжением -hl 5 В
все блоки магнитофонов и состоит из:
силового трансформатора Тр1;
держателя предохранителя В1;
стабилизатора 6;
выключателя сети В2, ВЗ.
Переменное напряжение сети, пониженное силовым трансформатором
Тр 1, поступает на два двухполупериодных выпрямителя со средней точкой,
соединенные параллельно: Д1, Д2, СЗ и ДЗ, Д4, С4. Конденсаторы Cl, С2
служат для защиты от высокочастотных наводок сети. Стабилизатор —
двухполярный источник напряжения постоянного тока, состоящий из двух
аналогичных стабилизаторов напряжения компенсационного типа. Регу-
лирующие элементы стабилизаторов — составные транзисторы Т4, Тб
и ТЗ, Т5 — включены последовательно с нагрузкой. Источником опорного
напряжения (рассматривается цепь положительного напряжения),
с которым сравнивается выходное напряжение, служит стабилитрон Д7.
Сигнал ошибки, снимаемый со сравнивающего делителя R15, R16, R17
и усиленный транзистором Т7, управляет регулирующим элементом Т4,
Тб. Цепочка R5, R8, С6 служит для сглаживания пульсаций. В стабили-
заторе предусмотрена защита от короткого замыкания в нагрузке.
Элементы схемы защиты —Rl, R2, R9, С5, Т1, Д5. В нормальном режиме
работы транзистор Т1 закрыт, т. к. падение напряжения на резисторе
R2 меньше выходного напряжения. При коротком замыкании на выходе
стабилизатора эмиттер транзистора Т1 соединяется с общим проводом
и транзистор Т1 открывается, шунтируя выход усилителя ошибки.
11
Регулирующий элемент закрывается, и на выходе стабилизатора напря-
жение отсутствует. Для перевода стабилизатора в режим стабилизации
после снятия короткого замыкания на выходе необходимо БП выклю-
чить и через 10—15 с включить питание стабилизатора. Конденсатор С5
необходим для запуска стабилизатора.
Выходные напряжения в общую схему магнитофона поступают
через разъем Ш1.
ВС состоит из выключателей В2, ВЗ, электромагнита и подключается
к общей схеме магнитофона разъемом ШЗ.
Электромагнит БП, благодаря кинематической связи с выключате-
лями В2 и ВЗ, выключает их при поступлении питающего напряжения
через разъем ШЗ.
2.5.3. Схема электрическая принципиальная КМ приведена в прило-
жении.
КМ предназначен для обеспечения требуемого режима работы
электромагнитов МЛП по командам, поступающим от К.Р, а также для
выдачи команды автоматического отключения напряжения сети на ВС.
КМ состоит из включающих и удерживающих транзисторных ключей,
коммутирующих ЭМ1, ЭМ2 МЛП и электромагнит ВС.
Для включения ЭМ1 МЛП служат транзисторы Т4, Т5, Тб и полевой
транзистор четырехканального электронного коммутатора У1 (выводы
1, 2, 3), а для удержания ЭМ1 МЛП служат транзисторы ТЗ, Т7
и полевой транзистор коммутатора У1 (выводы 5, 6,7).
Для включения ЭМ2 МЛП предназначены транзисторы Т2, Т8, Т10
и полевой транзистор коммутатора У1 (выводы 8, 9, 10), для подачи
на него удерживающего тока — Tl, Т11 и полевой транзистор коммута-
тора У1 (выводы 12, 13, 14).
Включение электромагнита ВС автоматического выключателя сети
осуществляется посредством транзисторов T9, Т12—Т15.
Четырехканальный электронный коммутатор У1 служит для согла-
сования управляющих уровней положительной полярности транзисторов
Т1—Т4 со входами оконечных транзисторов, питаемых от источника
напряжения минус 15 В.
Управление электромагнитов осуществляется следующим образом.
При поступлении на вход «ЭМ1-1» (контакт 5 разъема Ш1) уровня ло-
гической единицы, транзистор Т4 насыщается. Нулевой уровень с кол-
лектора Т4 поступает на затвор полевого транзистора (контакт 2
микросхемы У1), который открывается.
Положительное напряжение питания через сток-исток этого транзи-
стора (контакты 3, 1 микросхемы У1) и R13 поступает на базу Т5
составного транзистора Т5, Тб, ЭМ1 через насыщенные транзисторы Т5,
Тб подключается к источнику минус 15 В.
Аналогично работают оставные включающие и удерживающие ключи
при поступлении управляющего уровня логической единицы на входы
«ЭМ1-2» (контакт 3 разъема Ш1), «ЭМ2-1» (контакт 2 разъема Ш1)
и «ЭМ2-2» (контакт 1 разъема Ш1).
Устройство полного автоматического останова запускается при
поступлении уровня логического нуля на вход «Полный АО» (контакт 4
12
разъема Ш1). При этом транзистор T9 запирается, а конденсатор С1
заряжается через резисторы R26, R27 до уровня, достаточного для сра-
батывания порогового элемента на транзисторах Т12, Т13. Порог сра-
батывания определяется делителем, образованным резисторами R35,
R36.
При срабатывании порогового элемента, на эмиттере транзистора Т13
возникает импульс положительной полярности, который поступает на
базу транзистора Т14. Срабатывает ключ на транзисторах Т14, Т15,
который через контакт 8 разъема Ш1 кратковременно подключает
электромагнит ВС к шине +15 В. Резистором R26 устанавливается время
задержки срабатывания ВС.
Конденсатор СЗ служит для создания начального импульса тока
через времязадающий конденсатор С1, в момент включения питания.
2.5.4. Схема электрическая принципиальная КР приведена в прило-
жении.
КР предназначен для запоминания включаемых в произвольной
последовательности режимов, защиты от включения ошибочных и запре-
щенных переключений, включения световой индикации включенных
режимов работы, выдачи сигналов управления в КМ, Р, БУ и ГСП, вклю-
чения исходного режима останова при включении аппарата в сеть и при
окончании ленты в кассете.
Электрическую схему КР составляют пять триггеров, две цепи уста-
новки триггеров в исходное состояние, пять ключей управления световой
индикацией, элементы схемы блокировки, логические элементы И и ИЛИ,
два формирователя временных задержек, ключи управления выходами
и схема автоматического останова.
Триггеры выполняют функции элементов памяти включенных режимов.
Четыре из них выполнены с совмещенным коллекторным входом — вы-
ходом и один со счетным входом. Триггер воспроизведения построен на
транзисторах T9, Т10, триггер записи — на транзисторах Тб, Т7, триггер
перемотки вперед—на транзисторах Т12, Т13, триггер перемотки назад —
на транзисторах Т15, Т16, триггер временного останова — на транзисто-
рах Т2, ТЗ.
Исходному состоянию всех триггеров соответствуют закрытые правые
по схеме транзисторы ТЗ, Т7, Т10, Т13, Т16 и открытые левые транзисто-
ры Т2, Тб, T9, Т12, Т15.
Любой режим, кроме режима временного останова, включается путем
кратковременного замыкания коллектора закрытого транзистора соот-
ветствующего триггера через один из развязывающих диодов Д5, ДЮ,
Д17, Д21 с цепью «Общий». При этом триггер из исходного состояния
опрокидывается в рабочее.
Триггер временного останова вместе с элементами цепи запуска R.3,
R7, R11, Д1, ДЗ, Cl, С2 образуют триггер со счетным входом. Режйм
временного останова включают или выключают путем кратковременного
замыкания общей точки соединения конденсаторов Cl, С2 с цепью «Об-
щий». При этом происходит разряд конденсатора С1 или С2, в зависимо-
сти от предыдущего состояния транзисторов Т2, ТЗ, и триггер опроки-
дывается в противоположное состояние.
13
Последовательная RC цепь R45, СЗ предназначена для гашения
переходных процессов, возникающих из-за дребезга контактов кнопки,
включающей режим временного останова.
Одновременно с включением режима воспроизведения через диоды
ДИ, Д12, Д18 происходит выключение одного из прежде включенных
режимов перемоток.
Аналогично, с включением режима перемотки вперед, через диоды
Д19, Д7, Д16 происходит выключение прежде включенного режима пере-
мотки назад или воспроизведения, временного останова.
С включением режима перемотки назад, через диоды Д14, Д8, Д20,
происходит выключение прежде включенного режима перемотки вперед
или воспроизведения и временного останова.
Таким же образом, при включении режима временного останова через
диоды Д13, Д12, Д18 происходит выключение прежде включенных режи-
мов перемоток. При каждом выключении режима воспроизведения через
диод Д4 происходит выключение режима записи.
Схема автоматического останова при открывании транзистора Т20
через диоды Д4, Д12, Д15, Д18 сбрасывает все триггеры, кроме триггера
временного останова, в исходное состояние.
Все триггеры устанавливают в исходное состояние путем кратковре-
менного замыкания цепи «Останов» (контакт 12 разъема Ш1, диоды Д4,
Д6, Д12, Д15, Д18, Д22, Д24) с цепью «Общий».
В момент включения напряжения питания, разряженный через’диод
Д26 конденсатор С5 через диод Д27, цепь «Останов», устанавливает все
триггеры в исходное состояние. Далее конденсатор С5 заряжается до
напряжения питания и на работу триггеров не влияет.
Ключи, управляющие включением ламп в ПУ, выполнены на транзи-
сторах Т1, Т5, Т8, Til, Т14. Резисторы Rl, R13, R21, R29, R37 ограничи-
вают ток через лампы.
Логические схемы ИЛИ, выполненные на диодах Д28—Д31, Д34—Д47
и Д23, Д25, вместе с ключами на транзисторах Т22, Т23, Т28, ТЗО, ТЗЗ,
Т36, Т38, Т44 и диодом Д50, предназначены для формирования логи-
ческого распределения напряжений на выходах КР.
Ключи, построенные на транзисторах Т27, Т29, Т31, Т32, Т34, Т35,
Т37, Т39, Т45, предназначены для согласования выходов схемы с нагруз-
ками.
Формирователь импульса Ti пуска ЭМ1 построен на транзисторах
Т25, Т26 по схеме ждущего мультибратора. В исходном состоянии тран-
зистор Т24 закрыт, и конденсатор С9 разряжен через открытый транзи-
стор Т25 и диод ДЗЗ. Запускающий импульс открывает транзистор Т24,
транзистор Т25 закрывается. Продифференцированное цепью С9, R74, R73
коллекторное напряжение транзистора Т25 открывает транзистор Т26,
который закрывает транзистор Т27. Выходное напряжение транзистора
Т27 через резистор обратной связи R118 поддерживает транзистор Т24
открытым после окончания запускающего импульса. Когда уменьшаю-
щийся ток конденсатора С9, определяющий ток базы транзистора Т26,
достигает порогового значения, Т26 „ закрывается, а Т27 открывается
и формирование импульса заканчивается. Транзистор Т24 закрывается,
14
а через открывшийся транзистор Т25 разряжается конденсатор С9, под-
готавливая схему для следующего запуска. Длительность импульса п
зависит от постоянной времени цепи R72, С9, R73, R74 и может регули-
роваться С помощью переменного резистора R74. Импульс запуска фор-
мирователя поступает на базу транзистора Т24 через схему ИЛИ на
диодах ДЗО, Д31 с выходов дифференцирующих цепей С6, R62 и С7, R66.
Принцип работы формирователя импульса Тд пуска ЭМ2, построенного
на транзисторах Т41, Т42, аналогичен описанному выше формирователю
импульса пуска электромагнита ЭМ1.
Схема автоматического останова, построенная на транзисторах
Т17—Т21, предназначена для установки триггеров режимов записи, вос-
произведения, перемоток в исходное состояние при прекращении поступ-
ления импульсов на вход «АО». В исходном состоянии на базу тран-
зистора Т17 через вход «АО» (контакт 10 разъема Ш2) поступают им-
пульсы, периодически открывающие его и разряжающие конденсатор С4.
Частота поступающих импульсов зависит от включенного режима и диа-
метра рулона магнитной ленты в кассете. Частота меняется в пределах
10—1500 Гц. По окончании магнитной ленты в кассете импульсы на вход
«АО» прекращают поступать и транзистор Т17 закрывается. Протекаю-
щий через его коллекторные сопротивления R49, R50 ток заряжает кон-
денсатор С4 до напряжения, .при котором открывается пороговый элемент
на транзисторах Т18, Т19. Возникающий при этом импульс напряжения
на базе транзистора Т20 инвертируется им и устанавливает триггеры
вышеназванных режимов в исходное состояние. Тот же импульс через
транзистор Т21 и диод Д25- поступает на базу транзистора Т17. Он
открывается и конденсатор С4 через транзистор разряжается, возвращая
схему в исходное состояние. Интервал времени тдо между прекращением
поступления импульсов на вход «АО» и срабатыванием схемы автомати-
ческого останова регулируется переменным резистором R49. При вклю-
ченном режиме временного останова схема автоматического останова
выключена подачей открывающего напряжения через диод Д23 на базу
транзистора Т17.
Диоды Д2 и Д9 предназначены для создания напряжения смещения
для триггерных схем.
Конденсаторы С8 и СЮ предотвращают ложное срабатывание
электромагнитов при включении и выключении сети в магнитофоне.
Для компенсации задержки конденсатором С8 выдачи импульса дли-
тельностью Т1, на выход «Управление линейным выходом» (контакт 5
разъема Ш2) с дифференцирующей цепи С7, R66 через диод Д41, тран-
зисторы ТЗО, Т31 и диод Д42 поступает импульс запуска.
Блокировку включения режима записи осуществляют путем отклю-
чения базы транзистора Т4 от цепи «Общий».
Блокировку включения всех режимов осуществляют путем отключения
цепи «Общий» (контакт 10 разъема Ш1) от цепи «Общий» всего аппа-
рата.
Сигналы на контактах разъема Ш2 приведены на диаграмме напря-
жений КР в приложении 1. Там же приведены таблицы состояния тран-
зисторов КР во всех режимах.
15

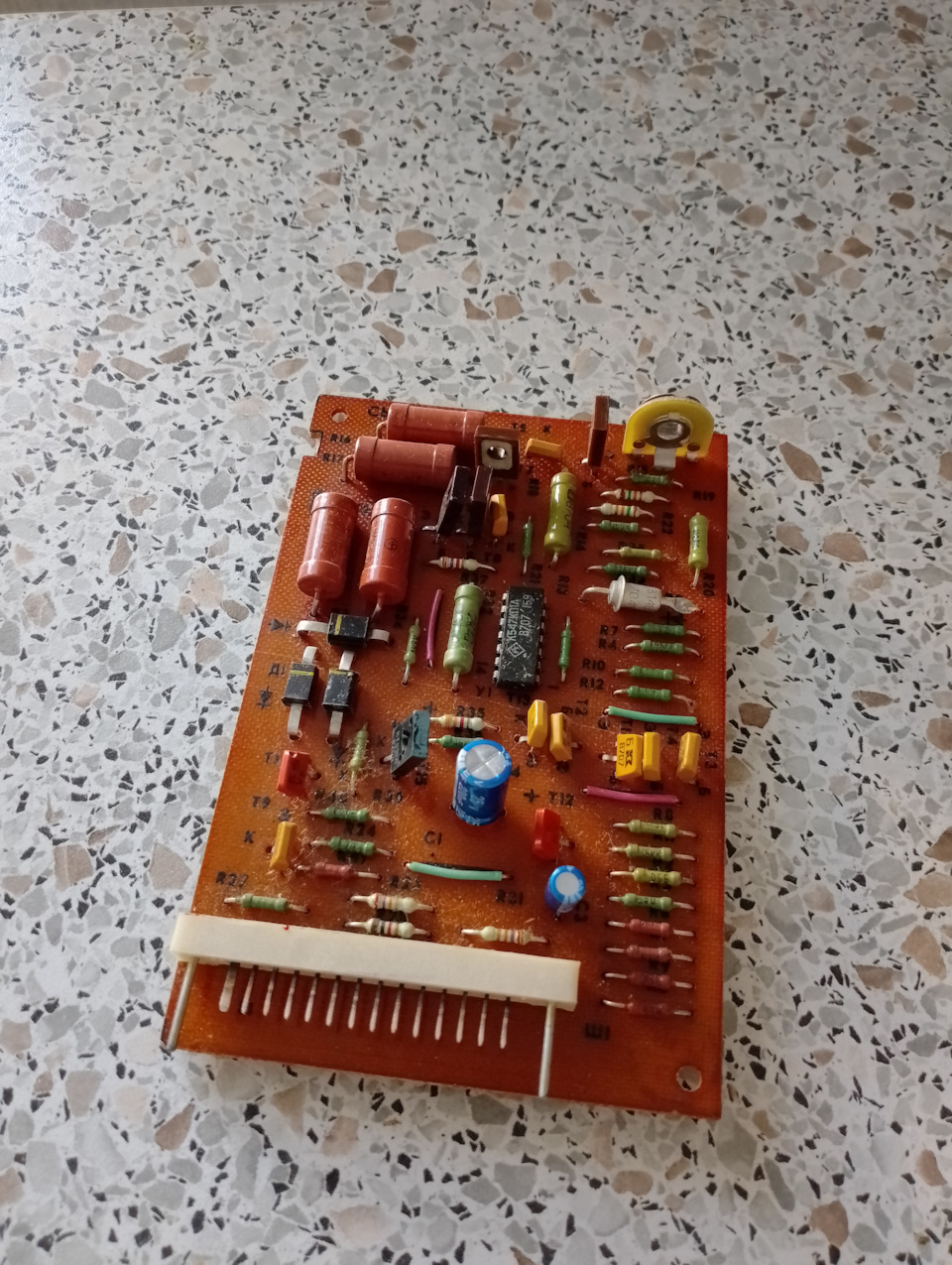

2.5.5. Схема электрическая принципиальная регулятора приведена
в приложении.
Схема предназначена для управления током питания ЭД1 и ЭД2,
выдачи положительных импульсов напряжения автоматического остано-
ва на выход «АО», а также кратковременного импульса тока питания
ЭД2 (для выбора петли) и содержит формирователь, частотный дискри-
минатор' усилители постоянного тока и импульсов, а также схемы выбора
петли, автоматического останова, перемотки в обе стороны и подмотки.
Формирователь состоит из усилителя, выполненного на транзисторе
V2, компаратора, выполненного на микросхеме D1.
Удвоитель напряжения состоит из интегратора R20, С4, усилителя-ог-
раничителя D1 (вторая половина), вентилей V9, V10, источников опорного
напряжения R14, R15 и R16, R17.
Частотный дискриминатор состоит из генератора пилообразного
напряжения V12, R30, R31, R32, С7, компаратора, выполненного на микро-
схеме D2 (первая половина), интегратора R42, С12, дополнительного
компаратора, выполненного на микросхеме D2 (вторая половина) С13,
R46.
Усилитель постоянного тока состоит из коммутатора VI5 и усилителя
V17.
Схема перемотки вправо состоит из источника опорного напряжения
R22, V8, R23, ключа V7 и усилителя постоянного тока V6.
Схема перемотки влево состоит из источника опорного напряжения R7,
V4, R8, ключей VI, V3 и усилителя постоянного тока V5.
Схема подмотки состоит из источника опорного напряжения R26, R24,
V8, R23, ключа VII и усилителя постоянного тока V6.
Схема выбора петли предназначена для выбора петли магнитной
ленты при включении режимов записи и воспроизведения и состоит из
дифференциальной цепочки С9, R34 и схемы подмотки.
Усилитель импульсов автоматического останова предназначен для
усиления импульсов напряжения, образующихся при вращении ЭД2,
и состоит из транзисторов VI3, VI4.
В режиме останова на входах «Рабочий ход», «Подмотка», «Перемот-
ка назад» разъема XI присутствует положительное напряжение высокого
уровня. При этом транзистор V15 открыт, транзистор V17 закрыт, а ЭД1
обесточен. Ключи на транзисторах VI, V7, VII закрыты и ЭД2 обесточен.
В режиме воспроизведения на вход «Рабочий ход» разъема XI посту-
пает постоянное напряжение низкого уровня. При этом ключ на транзи-
сторе V15 закрывается, транзистор V17 открывается, а на ЭД1 поступает
ток. Одновременно открываются транзисторы VI1 и V6, что обеспечивает
поступление импульса тока на ЭД2, длительность которого задается це-
почкой С9, R34. Таким образом обеспечивается выбор петли.
Таходатчик, расположенный в маховике МЛП, вырабатывает сину-
соидальное напряжение, частота которого пропорциональна скорости
вращения маховика. Это напряжение поступает через разъем XI на вход
усилителя V2 и далее на вход 2 компаратора микросхемы D1. На выходе
13 компаратора появляется переменное напряжение прямоугольной
формы, интегрируемое цепочкой R20, С4, которое через транзистор V9
16
поступает на вход 5 усилителя-ограничителя (микросхема D1), а через
транзистор V10 — на вход 6 того же усилителя-ограничителя. На выходе
D1 образуются широтномодулированные импульсы частотномодулирован-
ного сигнала, соответствующие удвоенной частоте таходатчика, которые
синхронизируют генератор пилообразного напряжения на V12, R30, R31,
R32, С7. Ширина импульсов на выходе D1 зависит от разности пороговых
напряжений, задаваемых R14, R15 и R16, R17, а также от постоянной
времени интегратора R20, С4.
Это пилообразное напряжение подается на вход $ компаратора D2
и преобразуется в широтномодулированные прямоугольные импульсы, ко-
торые поступают на интегратор R42, С12.
Далее сигнал преобразуется компаратором D2 (вторая половина)
в импульсы прямоугольной формы, которые с выхода 9 D2 поступают
на дополнительный интегратор R43, R47, С14 для выделения управляю-
щего сигнала, который прикладывается к базе усилителя постоянного
тока (на ^транзисторе V17). Скорость вращения ЭД1 регулируется ре-
зистором R30.
Работа схемы подмотки в режиме рабочего хода происходит следую-
щим образом.
По поступлении на вход «Подмотка» (контакт 2 разъема XI) сигнала
низкого уровня открывается-транзистор VII и протекает ток по цепи VII
и R26, R24, V8, R23. Транзистор V6 открывается и через ЭД2 протекает
ток, величина которого регулируется резистором R26.
При установившемся рабочем ходе в цепях питания ЭД2 образуются
импульсы, частота повторения которых пропорциональна числу коллек-
торных пластин ЭД2. Эти импульсы усиливаются при помощи транзисто-
ров V13, V14 и поступают в цепь «АО» разъема XI.
Схема Р в режиме перемотки вперед работает следующим образом.
При поступлении на вход «Перемотка вперед» разъема XI сигнала
низкого уровня ключ, выполненный на транзисторе V7, открывается
и через R22, V8, R23 протекает ток. Транзистор V6 открывается и через
ЭД2 протекает ток.
В режиме временного останова схема Р работает следующим образом.
На вход «Рабочий ход» разъема XI поступает сигнал низкого уровня
и работа ЭД1 происходит аналогично, как и в рабочем режиме.
В режиме временного останова на входе «Подмотка» присутствует
сигнал высокого уровня и на ЭД2 ток не поступает. При поступлении на
вход «Подмотка» разъема XI сигнала низкого уровня на ЭД2 поступает
ток аналогично, как и при рабочем ходе.
2.5.6. Схема электрическая принципиальная РАС приведена в при-
ложении. РАС предназначен для взаимной коммутации узлов КР, КМ,
Р, МЛП, БП, БУ, ГСП магнитофона. Соединение узлов осуществляется
с помощью разъемов типа МРН, ОНП-ВГ-25 и ОН-КГ-22. Резистор R1
является баластным в цепи питания лампы МЛП.
2.5.7. Схема электрическая принципиальная МЛП приведена в при-
ложении.
17
Схема МЛП содержит универсальную магнитную головку Е1
и стирающую головку Е2, подсоединяемых в общую схему изделия
посредством разъемов Х2 и ХЗ; электродвигатели постоянного тока Ml
и М2, также как и электромагниты Yl, Y2, лампа подсветки кассеты Н1,
выключатели блокировки записи S1 и выключения режимов S2, тахо дат-
чик В1 подсоединяются к общей схеме посредством разъема XI.
Y2 является удерживающим УМГ, ГС и ПР в рабочем положении
электромагнитом. Y1 служит для удержания УМГ, ГС и ПР в промежу-
точном положении в режиме временного останова, а также для форсажа
при включении режима воспроизведения (записи).
М2 служит для привода ВВ, a Ml —для привода приемно-подающих
узлов.
Вырабатываемая ' тахо датчиком В1 синусоидальная эдс поступает
через контакты 1, 2 разъема XI для ее обработки узлом Р и служит для
управления током питания М2.
2.5.8. Схема электрическая принципиальная ПУ приведена в прило-
жении.
ПУ предназначен для управления режимами работы МЛП магнито-
фона и для световой сигнализации включенного режима.
ПУ состоит из шести переключателей типа ПКн-150 и пяти ламп типа
СМН-9. Включение выбранного режима работы магнитофона осуществля-
ется нажатием кнопки соответствующего переключателя. Для осуществле-
ния режима записи необходимо нажать одновременно на кнопки S5, S6.
О включении режима свидетельствует подсветка соответствующего сим-
вола на табло.
Контакты 1, 2 переключателей S1—S5 соединены через блокирующую
кнопку S2 на МЛП с цепью «Общий».
2.5.9. Схема электрическая принципиальная БУ приведена в прило-
жении.
БУ предназначен для усиления и коррекции сигналов, поступающих
с УМГ в режиме воспроизведения, от микрофонного и линейного входов,
а также входа радио в режиме записи, электронной коммутации режи-
мов записи и воспроизведения, обработки сигналов с целью снижения
уровня шумов, контроля уровня сигналов по индикаторам, передачи сиг-
налов на линейный и телефонный выходы. БУ содержит резисторы R1
и R2 для регулировки уровня громкости воспроизводимого сигнала по
каналам, спаренный резистор R3 для регулировки уровня записи. Свето-
диод VI служит для индикации включения системы шумопонижения.
В состав БУ входят пять самостоятельных функционально закончен-
ных узлов: УВ, УЗ, ОШ, И и У, объединяющий все узлы электрически
и конструктивно.
Описание схем электрических принципиальных вышеперечисленных
узлов приведено ниже.
2.5.10. Схема электрическая принципиальная У приведена в прило-
жении.
У состоит из микрофонного усилителя, телефонного усилителя,
электронных коммутаторов режимов записи и воспроизведения, переклю-
чателей типа магнитной ленты и включения-выключения системы шумо-
18
понижения, входного разъема Х8 для подключения микрофона, делителей
и входного разъема Х9 звукоснимателя и радио, разъема Х5 для подклю-
чения стереотелефонов, разъема Х2 линейного выхода, разъемов для
соединения с функциональными узлами: усилителя записи — Х6, усили-
теля воспроизведения — Х7, ограничителя шума — XI, индикатора — ХЗ,
распределителя — Х4.
Принцип работы У показан на примере одного — левого канала.
Элементы, относящиеся к правому каналу, указаны в скобках.
Микрофонный усилитель предназначен для усиления сигнала с мик-
рофонного входа разъема Х8 или через делители со входов радио и зву-
коснимателя разъема Х9. Микрофонный усилитель состоит из предвари-
тельного усилителя на микросхеме D7, обеспечивающего согласования
входного сопротивления с источниками сигналов и заданные шумовые
параметры магнитофона в режиме записи.
На микросхемах D5 (D4) реализованы: фильтр нижних частот D5-2
(D4-2) и выходной каскад микрофонного усилителя D5-1 (D4-1). Уровень
записи регулируется потенциометром R3 (БУ), стоящим между фильтром
нижних частот и выходным каскадом микрофонного усилителя.
Телефонный усилитель, реализованный на микросхеме D6 (D2),
предназначен для усиления сигнала, поступающего с регулятора громко-
сти R1 (R2) (БУ) через контакты 23 (27), и согласования с нагрузкой
головными стереотелефонами, подключенными к выходу телефонного
усилителя последовательных резисторов R29 (R16) обеспечивают работу
как с низкоомными, так и с высокоомными головными телефонами.
Электронные коммутаторы режимов записи и воспроизведения реали-
зованы на микросхемах DI (D3) и предназначены для подключения вы-
ходных цепей усилителя воспроизведения и микрофонного усилителя ко
входу ОШ, а также переключения последнего в режим воспроизведения,
либо записи. При подаче на управляющие электроды 2, 9 коммутаторов
DI (D3) отпирающего напряжения минус 15 В, а на управляющие
электроды 6, 13—15 В, включается режим записи. При этом выход
микрофонного усилителя (контакт 13D5-1 (D4-1) через открытые ключи
8—10 соединяется через контакт 4 (И) разъема XI со входом ОШ,
а последний через открытые ключи 1—3 DI (D3) подключается ко входу
управляемого фильтра ОШ через контакт 3 (12) разъема XI, переводя
ОШ в режим записи.
В режиме воспроизведения отпирающее напряжение минус 15 В по-
дается на контакты 6, 13 микросхем DI (D3), а ключи записи, контакты
1—3, 8—10 закрываются путем подачи напряжения 15 В на управляющие
электроды 2, 9. При этом, на вход ОШ через контакт 4 (11) разъемаХ!
подключается выход усилителя воспроизведения, а выход сумматора
ОШ через контакт 2 (14) разъема XI соединяется со входом фильтра
через контакт 3 (12) разъема XI.
Схема управления электронными коммутаторами, реализованная на
транзисторах VI, V3.. .V5, V7,'V8, V12, обеспечивает подачу требуемых
напряжений на управляющие электроды коммутаторов для включения
режимов записи воспроизведения при поступлении соответствующих
команд с КР магнитофона.
19
На вход схемы управления с распределителя Р через контакты 4 и 10
разъема Х4 поступают соответственно команды «коммутация входа УЗ»
и «управление линейным выходом».
Режим записи реализуется при нулевом уровне напряжения на
контакте 4 разъема Х4. При поступлении напряжения нулевого уровня
на вход ключа, собранного на транзисторе V5, транзистор закрыт. Вы-
сокое напряжение на коллекторе V5 держит закрытым ключ, собранный
на транзисторе V7. С его коллектора напряжение минус 15 В поступает
на контакты 2, 9 коммутаторов DI (D3). Так как транзистор V4 закрыт,
транзистор V3 закрыт. Высокое напряжение с коллектора транзистора
V3 держит закрытым ключ, собранный на транзисторе V8. Ключ собран-
ный на транзисторе VI2, также закрыт, и с его коллектора напряжение
15 В поступает на контакты 6, 13 коммутатора DI (D3).
Режим воспроизведения реализуется путем совпадения нулевого
уровня напряжения команды «управление линейным выходом» с напря-
жением уровня 15 В команды «коммутация входа УЗ». Это необходимо
для того, чтобы команда «управление линейным выходом», запирающая
линейный выход магнитофона и исключающая появление коммутацион-
ных помех во время интервалов времени разгона двигателя и прижима
ролика, действовала только в режиме воспроизведения. Схема совпадения
состоит из последовательно включенных V3 и V4. Ток в этой цепи будет
протекать только в указанных выше условиях. При подаче напряжения
нулевого уровня на вход ключа, собранного на транзисторе VI, он закры»
вается. Высокое напряжение на коллекторе VI открывает транзистор V3.
Напряжение 15 В на входе «коммутация входа УЗ» открывает транзистор
V4. Ключи, собранные на транзисторах V5, V7, V8 и V12, открывается.
На контакты 2, 9 коммутаторов DI (D3) подается напряжение 15 В, на
контакты 6, 3 подается напряжение минус 15 В, что переводит коммута-
торы в режим воспроизведения. Цепочка, состоящая из диода Vll, R19
и С8 обеспечивает малую длительность переднего фронта и большую
заднего фронта управляющего импульса для исключения появления
коммутационных помех на линейном выходе.
Переключатель включения-выключения системы шумопонижения
Sl-З через контакты 4—5 (1—2) отключает ОШ. При включении системы
шумопонижения общий провод отключается от ОШ и контактами 5—6
подключается к светодиоду VI (БУ), обеспечивая индикацию включения
системы шумопонижения.
Переключатель типа магнитной ленты S1-1 и S1-2 через свои контакты
подключает напряжение минус 15 В для осуществления необходимой
коррекции частотной характеристики на УЗ, и для осуществления изме-
нений токов подмагничивания в ГСП.
2.5.11. Схема электрическая принципиальная УВ приведена в прило-
жении.
УВ предназначен для усиления и коррекции сигналов, поступающих
с УМГ, и обеспечивает работу с магнитными лентами на основе гаммо-
окиси железа, двуокиси хрома и феррохрома. Для компенсации разброса
АЧХ магнитных головок в УВ предусмотрена возможность плавной
подстройки АЧХ в области средних и верхних частот.
20
Описание работы схемы относится к левому каналу У В. Элементы,
относящиеся к правому каналу, указаны в скобках.
Коммутация магнитной головки со входом УВ производится при
помощи оптронов VI (V2), которыми управляет ключ на транзисторе
VI7. В режиме записи с блока автоматики на вывод 2 разъема ХЗ посту-
пает команда с напряжением нулевого уровня и транзистор VI7 закры-
вается. Цепь питания лампы накаливания оптрона VI (V2) разрывается,
сопротивление фоторезистора оптрона VI (V2) становится равным темно-
вому. Тем самым УМГ отключается от входа УВ. Вход УВ дополнительно
шунтируется открытым транзистором V3 (V4), управляющее напряжение
на которой поступает с коллектора транзистора V17 через делитель R58,
R59. Конденсатор СЗО уменьшает влияние внешних наводок.
В остальных режимах работы магнитофона транзистор VI7 открыт
высоким уровнем логической единицы. Цепь питания лампы накаливания
оптрона VI (V2) замыкается через открытый транзистор VI7.
В режиме воспроизведения сигнал с УМГ через небольшое (не более
600 Ом) внутреннее сопротивление открытого оптрона VI (V2) и разде-
лительный конденсатор СЗ (С4) поступает на базу транзистора V5 (V6).
Параллельно УМГ подключен подборный конденсатор Cl (С2), который
с индуктивностью УМГ создает параллельный контур с резонансом на
частоте 15 кГц.
Усиленный сигнал с коллектора V5 (V6) поступает на последующий
каскад усиления на транзисторе V7 (V8), а с выхода его на эмиттерный
повторитель на транзисторе V9 (VI0). Гальваническая связь между
каскадами улучшает температурную стабильность рабочих точек всего
предварительного усилителя на транзисторах V5, V7, V9 (V6, V8, V10).
Амплитудно-частотная характеристика (АЧХ) УВ пронормирована
к постоянным времени ti = 3180mkc и Т2=120мкс и формируется с по-
мощью частотно-зависимой отрицательной обратной связи в предвари-
тельном усилителе.
АЧХ в области нижних частот (40—250) Гц с постоянной времени
ti=3180mkc формирует цепочка из резистора R18 (R20) и конденсатора
СЮ (С12). АЧХ в области частот (400—4000) Гц с постоянной времени
т2=120 мкс формирует цепочка из резисторов R23, R24, (R25, R26)
и конденсатора СЮ (С12). Для компенсации разброса деталей и АЧХ
магнитных головок в этой части рабочего диапазона частот предусмотре-
на плавная корректировка постоянной времени при помощи подстроеч-
ного резистора R23 (R25).
С выхода эмиттерного повторителя на транзисторе V9 (VI0) сигнал
поступает на вход фильтра нижних частот третьего порядка на транзи-
сторе VII (V12), в котором при помощи подстроечного резистора R27
(R28) осуществляется плавная регулировка подъема АЧХ на частоте
15 кГц.
Далее сигнал с эмиттера транзистора Vl 1 (V12) фильтра нижних
частот через разделительный конденсатор С21 (С22) и резистор R37
(R39) поступает на схему переключения постоянной времени Т2=70мкс,
состоящей из резистора R44 (R45), конденсатора С23 (С24) и транзи-
стора V13 (V14). В режимах «СгО2» и «FeCr» транзистор V13 (V14)
21
открыт положительным управляющим напряжением для «V-204» (отрица-
тельным управляющим напряжением для «V-104») и резистор R37 (R39)
с цепочкой из R44, С23 (R45, С24) образует частотнозависимый дели-
тель, обеспечивающий ход АЧХ в соответствии с постоянной времени,
равной 70 мкс. В режиме «FeCr» транзистор V13 (V14) закрыт и цепочка
из R44, С23 (R45, С24) на прохождение сигнала через резистор R37 (R39)
не влияет. Постоянная времени сохраняется равной 120 мкс. Резистор
R46 (R47) служит для уменьшения переходного процесса от перезаряда
при переключении транзистора V13 (V14).
Далее, с резистора R37 (R39) сигнал поступает на неинвертирующий
вход 6 (2) операционного усилителя (ОУ) Dl.l (D 1.2). На инвертирую-
щий вход 5 (3) поступает сигнал отрицательной обратной связи, глубина
которой плавно регулируется подстроечным резистором R49 (R51), из-
меняя коэффициент усиления каскада. В цепь отрицательной обратной
связи включен конденсатор С27 (С28), который с резистором R54 (R55)
образует фильтр нижних частот, срезая частоты выше 16 кГц.
Сигнал с выхода операционного усилителя Dl.l (D1.2) через ограни-
чительный резистор R56 (R57) поступает на контакт 14 (3) разъема ХЗ.
2.5.12. Схема электрическая принципиальная УЗ приведена в прило-
жении.
УЗ предназначен для согласования сигнала по уровню и АЧХ с УМГ.
УЗ формирует необходимую АЧХ по току записи для лент типов FesO3,
СгОг, FeCr. Для компенсации разброса АЧХ УМГ в области верхних
частот в УЗ предусмотрена возможность регулировки крутизны подъема
АЧХ на верхних частотах.
Описание работы схемы относится к левому каналу УЗ. Элементы,
относящиеся к правому каналу, указаны в слобках.
Сигнал с выхода ОШ через контакт 20 (3) разъема XI, подстроечный
резистор тока записи R39 (R38) и входную цепочку R4, Rll (R9, R10)
поступает на неинвертирующий вход 2 операционного усилителя D3.1
(D2.1), охваченного частотнозависимой обратной связью. Цепочка R19,
С6 (R18 С5) формирует подьем АЧХ усилителя в области частот
(40—250) Гц. В области частот (250—2000) Гц АЧХ линейная.
Подъем на высших частотах осуществляется за счет введения в цепь
обратной связи эквивалента последовательного контура (ЭПК), состоя-
щего из элементов D3.2, R27, С12, С14, (D2.2, R26, СП, С13), который
с резисторами R22, R23, R25 (R20, R21, R24) образует частотнозависи-
мый делитель напряжения.
На частоте, близкой к резонансной, модуль сопротивления ЭПК
уменьшается, увеличивая коэффициент деления напряжения частотноза-
висимой обратной связи, отрицательная обратная связь уменьшается, что
ведет к увеличению коэффициента усиления.
Резонансную частоту ЭПК можно изменять при помощи подстроечно-
го резистора R13 (R12). Выставляется резонанс на 14 кГц. В режиме за-
писи на ленту из двуокиси хрома или феррохрома через, контакт 8
разъема XI на затвор полевого транзистора, контакты 2, 13 микросхемы
D1 подается отрицательное напряжение, которое открывает его. Парал-
22
лельно резисторам R13, R17 (R12, R16) при этом подсоединяется резистор
R6 (R5), увеличивая резонансную частоту с 14 кГц на 16 кГц.
Коэффициент усиления на резонансной частоте ЭПК регулируется
подстроечным резистором R23 (R21). При этом АЧХ до 8 кГц практи-
чески не изменяется.
При помощи подстроечного резистора R25 (R24) можно изменять
усиление в полосе частот от 2 кГц до 16 кГц (крутизна подъема АЧХ).
Сигнал с выхода операционного усилителя D3.1 (D2.1) через разде-
лительный конденсатор С16 (С15), резисторы R35 (R34), (для «V-104» —
резистор R33 (R32), R37 (R36) поступает на 17 (7) контакт разъема XI.
В режиме «СгО2» на затвор полевого транзистора, выводы 13, 2
коммутатора D4, подается отрицательное отпирающее напряжение. При
этом параллельно резистору R35 (R34) подключается подстроечный ре-
зистор R33 (R32) (для «V-104» закорачивается резистор R33 (R32)).
В режиме «FeCr» отрицательное напряжение подается на контакты
9, 6 микросхемы D4. Это обеспечивает внесение коррекции тока записи
в соответствии с требованиями на ленту типа FeCr.
В режиме воспроизведения на управляющие контакты 6, 9 коммута-
тора D1 поступает отрицательное, напряжение и открывает* его.
Неинвертирующий вход 2 операционного усилителя D3.1 (D2.1) через
внутреннее сопротивление открытого ключа, выводы 8, 10 (5, 7) микро-
схемы D1 замыкаются на общий провод, образуя с резистором R4 (R9)
делитель с коэффициентом деления не менее 30 дБ. Этим исключается
возможность образования цепи обратной связи с выхода усилителя за-
писи на вход усилителя воспроизведения через темновое сопротивление
оптронных переключателей, особенно изменяющей ход АЧХ на резо-
нансной частоте, когда коэффициент усиления УЗ значительный.
2.5.13. Схема электрическая принципиальная ОШ приведена в прило-
жении.
ОШ состоит из двух одинаковых схем для каждого канала, собран-
ных на одной печатной плате. Для описания принципа работы ОШ рас-
смотрим включение 1 канала в режиме записи (замкнуты контакты 3
и 4 разъема XI) и II канала в режиме воспроизведения (замкнуты
контакты 12 и 14 разъема XI).
Принцип действия ограничителя шума заключается в том, что при
записи средние и верхние частоты малых уровней подвергаются боль-
шему усилению, а при воспроизведении усиление их автоматически
уменьшается таким образом, чтобы в канале воспроизведения величина
сигнала разных частот приводилась к одному уровню. Именно, за счет
уменьшения усиления средних и верхних частот при воспроизведении
происходит понижение уровня шумов.
Сигналы с частотой ниже 400 Гц, а также сигналы всех частот номи-
нального уровня обработке не подвергаются.
В режиме записи сигнал поступает через контакты 3 и 4 разъема XI
на вход сумматора R3, R4 и одновременно на управляемый фильтр-тран-
зистор V5, конденсаторы С7, С9, СП и резисторы R21, R23, коэффициент
передачи которого является функцией частоты и уровня сигнала. Поле-
вой транзистор V5 используется в качестве регулируемого сопротивления.
23
При помощи резистора R27 задается начальное смещение на затворе.
С выхода фильтра сигнал поступает на усилитель Vll, V13 и через сим-
метричный ограничитель на диодах VI5, V17 на сумматор, где он син-
фазно складывается с основным сигналом. Ограничитель не пропускает
выбросов, возникающих при относительно больших и быстрых измене-
ниях уровня сигналов в системе регулирования.
С выхода усилителя-коллектора V13 сигнал поступает также в цепь
обратной связи, состоящей из транзистора VI9, выпрямителя на диоды
V21, V23 и интегрирующей цепи С29 и С31. Выпрямленное напряжение
через резистор R68 подается на затвор полевого транзистора V5.
С увеличением входного сигнала увеличивается выпрямленное
напряжение, сопротивление полевого транзистора уменьшается, снижая
коэффициент передачи управляемого фильтра.
С сумматора сигнал поступает на инвертор VI, V3. Сигнал с инвер-
тора является выходным и поступает на контакт 2 XI.
В режиме воспроизведения сигнал подается на вход сумматора из
резисторов R5, R6, а затем на инвертор V2, V4. С инвертора сигнал по-
ступает на управляемый фильтр, аналогично первому каналу, состоящий
из V6, С8, СЮ, С12, R22, R24. С выхода фильтра сигнал поступает на
усилитель V12, V14 и далее через симметричный ограничитель V16, V18
на сумматор, где складывается в противофазе с основным сигналом.
Усилитель V20 и выпрямитель V22, СЗО, V24, С32, как и аналогичная
цепь в I канале, вырабатывают регулирующее напряжение для управ-
ления проводимостью полевого транзистора V6. Сигнал с выхода инвер-
тора V2, V4 является выходным и поступает на контакт 14 разъема XI.
Диоды V23 и V24 в схеме детектора позволяют, открываясь только
при резких и значительных повышениях сигнала, значительно снижать
постоянную срабатывания системы регулирования, исключая заметность
на слух процесса регулирования.
2.5.14. Схемы электрические принципиальные БИ приведены в прило-
жении.
БИ предназначены для визуальной индикации величины сигналов
в режимах записи и воспроизведения.
2.5.14.1. В состав БИ «V-204» входят усилитель индикаторный (УИ),
две печатные платы табло, два стрелочных прибора и две лампочки под-
света. УИ служит для управления узлами визуальной индикации (пико-
вые и стрелочные индикаторы).
УИ содержит два канала — левый и правый. Каждый канал усилива-
ет поступающие на его входы сигналы и детектирует их. Выходные
сигналы поступают на стрелочные индикаторы (контакты 15; 19;! 14; 20)
и светодиоды, сигнализирующие о кратковременных перегрузках на
уровне +<4дБ (контакты 13,16,12,17).
При помощи микросхемы D3, содержащей аналоговые ключи, проис-
ходит переключение режима записи или воспроизведения. Через откры-
тые ключи и подстроечные резисторы Rll, R12 (R13, R14) сигналы
поступают на вход 6 (2) микросхемы D2, где происходит их усиление
и детектирование. Подстроечными резисторами Rll, R12 (R13, R14)
устанавливается номинальная чувствительность канала в режиме записи
24
и воспроизведения соответственно. С выхода 12 (10) через резисторы
R8, R7 (R6, R5) продектированный сигнал поступает на стрелочный
индикатор Н4 (НЗ). Стрелочный индикатор регистрирует среднее зна-
чение сигнала в канале.
С вывода 9 (13) микросхемы D2 про детектированный сигнал посту-
пает на схему сигнализации перегрузки левого (правого) канала — на
контакт 14 (8) микросхемы D1. Пороговая схема сигнализации сраба-
тывает, включая светодиод VI, при достижении входным сигналом
уровня, превышающего номинальный на 4 дБ.
2.5.14.2. В состав БИ «V-104» входят усилитель индикаторный (УИ),
две печатные платы табло, два стрелочных прибора и две лампочки
подсвета.
УИ служит для управления элементами визуальной индикации.
Электрический сигнал через контакт 2 (4) разъема ПИ и контакт
платы 2 (4) поступает на коммутатор Д4 и далее через подстроечный
резистор R41 (R44) в режиме ЗАПИСЬ и R42 (R43) в режиме ВОСПРО-
ИЗВЕДЕНИЕ на вход микросхемы ДЗ, представляющей собой усилитель
сигнала и амплитудный детектор. Постоянная составляющая усиленного
и выпрямленного сигнала через резисторы R34 (R36), R33 (R35) посту-
пает на стрелочный индикатор Hl (Н2), который регистрирует среднее
значение сигнала. Время интеграции стрелочных индикаторов определя-
ется цепочкой R34, С7 (R36, С8). Время обратного хода определяется
цепочкой R33, С7 (R35, С8). Индикация пиковых значений сигнала, пре-
вышающих номинальный уровень на +3; +5; +7дБ, производится
следующим образом. Сигнал с подстроечного резистора R26 (R32),
которым устанавливают значение пикового уровня +7 дБ, поступает на
вход одной из трех пусковых схем (типа триггера Шмидта), выполнен-
ных на микросхеме Д1 (Д2). Усиленный транзистором Т1 (Т2) сигнал
через подстроечные резисторы R20 (R12), R23 (R14), устанавливающие
уровни плюс 3 и 5 дБ соответственно, поступает на входы остальных двух
пусковых схем микросхемы Д1 (Д2). Нагрузкой пусковых схем являются
светодиоды, индицирующие превышение пиковых значений.
2.5.14.3. В состав БИ «V-104-l>> входят усилитель формирователь
и индикаторы.
Усилитель формирователь содержит коммутатор сигналов записи-вос-
произведения ДАН, выпрямитель ДА12, буферный усилитель ДА13
и компараторы уровня ДА1—ДАЮ.
Индикаторы содержат 22 светодиода уровней сигналов. При плавном
увеличении напрцд<ения сигнала в режиме «Запись» или «Воспроизведе-
ние» от нуля до 2,5 В на контактах 4, 2 (10, 8) разъема Ш1 светодиоды
в каждом канале загораются последовательно от «—20 дБ» до « + 7 дБ».
2.5.15. Схема электрическая принципиальная генератора стирания,
и подмагничивания (ГСП) приведена в приложении.
ГСП предназначен для генерации электрических сигналов синусои-
дальной формы при осуществлении стирания и подмагничивания в ре-
жиме записи.
ГСП содержит: генератор, выполненный на транзисторах VI1, V12;
управляемый стабилизатор на элементах VI—V3 и V6; схема включения
25
на транзисторах V5, V7; схема подключения выхода на элементах V4,
V8, V9,V13,V14.
Генератор собран по двухтактной схеме с резистивно-емкостной об-
ратной связью на элементах R21, С7, R22, С8. Конденсатор С6 установ-
лен для улучшения стабильности генерации и формы генерируемого
сигнала. Шунтирование резистора R13 диодом V10 обеспечивает боль-
шее использование питающего напряжения, что приводит к большей
амплитуде генерируемого сигнала. Роль частотнозадающей цепи выпол-
няет контур, состоящий из СП, С12, С14, С15 и индуктивности ГС, под-
ключенной к части вторичной обмотки трансформатора Т1 (выводы 2, 4).
Ток контура, протекающий через ГС, является током стирания. Ток под-
магничивания снимается со всей вторичной обмотки трансформатора Т1
(выводы 2, 5) и через разделительные конденсаторы С9 (С 13) и под-
строечные резисторы R23 (R24) поступает в левый (правый) канал УМГ.
Управляемый стабилизатор является эмиттерным повторителем на
составном транзисторе VI, V6. Величина выходного напряжения опре-
деляется делителями напряжения, подключаемыми к источнику питания
+ 15 В. Коэффициент деления зависит от режима, определяемого типом
используемой магнитной ленты. Нижняя часть делителя является общей
и состоит из R3, V2, V3. Диоды V2, V3 осуществляют термокомпенсацию
рабочей точки транзисторов VI, V5. В качестве верхней цепи делителя
используются резисторы RIO, R14. Для «V-204» они определяют вели-
чину напряжения питания генератора в режиме «Fe2O3>, а для «V-104»—
в режиме «СгО2». В режимах «СгО2» и «FeCr» для «V-204» («Fe2O3»,
«FeCr» для «V-104»), через делители RIO, R14, R15, R19, R20 меняется
напряжение на базе управляемого стабилизатора VI, а значит и напря-
жение генератора.
В отсутствие режима записи на транзистор V5 через резистор R2
поступает низкий уровень команды «Коммутация ГСП» (не более 1,2 В).
Для надежного запирания транзистора V5 на его базу через R1 посту-
пает напряжение от источника питания минус 15 В. Транзистор V7 шун-
тирует R3, V2, V3 сопротивлением участка коллектор-эмиттер. Тем самым,
транзистор V7 закрывает управляемый стабилизатор, на выходе которого
отсутствует напряжение питания генератора.
В режиме записи через резистор R2 на базу транзистора V5 посту-
пает высокий уровень напряжения команды «Коммутация ГСП» 10 В,
который вводит его в насыщение. Транзистор V7 закрывается. На выходе
управляемого стабилизатора появляется напряжение питания генератора.
Генератор начинает вырабатывать синусоидальный сигнал, поступаю-
щий в ГС и УМГ.
При наличии режима записи низким уровнем напряжения команды
«Коммутация МГ» закрывается транзистор V8, что приводит к открыва-
нию транзистора V4 схемы подключения выхода. Через транзистор V4
протекает ток накаливания лампочек оптронов V13, VI4. Оптроны V13,
V14 открываются и пропускают токи подмагничивания и записи на УМГ.
На те же входы оптронов через фильтр-пробки L2, СЮ и L3, С16 и R25,
R26 поступают токи записи левого и правого каналов. Конденсаторы
26
С17 и С18 предотвращают попадание сигнала подмагничивания в УЗ.
Фильт-пробки предотвращают шунтирование выходной обмотки тран-
сформатора Т1 небольшим выходным сопротивлением усилителя записи.
2.6. Описание кинематической схемы лентопротяжного механизма
Тракт рабочей зоны МЛП прямой, открытый, нереверсивный,
транспортирование магнитной ленты осуществляется фрикционным спо-
собом парой ВВ и ПР.
Привод ВВ косвенный: передача вращения от шкива, закрепленного
на валу ЭД1 к маховику, жестко соединенному с ВВ, осуществляется
при помощи плоского резинового ремня.
Вращение приемно-подающих узлов в режимах перемоток, записи
и воспроизведения осуществляется при помощи ЭД2, передающего вра-
щение через плоский ремень, охватывающий шкив на валу этого двига-
теля и диски приемно-подающих узлов.
Перемещение каретки, с установленными на ней ПР, ГС и УМГ, осу-
ществляется подачей импульсов напряжения прямоугольной формы
в определенной последовательности, в зависимости от режима работ, на
каждый из двух электромагнитов, установленных соосно один за другим.
Соответствующие перемещения якорей электромагнитов передаются ры-
чагу и соединенной с ним через упругий стержень каретке. Кроме того,
имеется ременной привод от одного из приемно-подающих узлов к меха-
ническому счетчику условного расхода ленты.
2.7. Расположение органов управления, индикации
и гнезд для внешних соединений
Расположение органов управления, индикации и гнезд для внешних
соединений приведено на рис. 1.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. Рабочее место ремонтника должно удовлетворять требованиям
действующих «Правил технической эксплуатации электроустановок
потребителем» и «Правил техники безопасности при эксплуатации
электроустановок потребителем».
3.2. При ремонте необходимо пользоваться «Правилами техники без-
опасности при работах по установке, ремонту и обслуживанию бытовых
радиотелевизионных устройств», утвержденных МБОН РСФСР 5 февра-
ля 1970 г. и согласованных с ЦК профсоюза рабочих местной промыш-
ленности и бытовых предприятий 18 февраля 1970 года.
3.3. Радиомеханик на рабочем месте должен иметь средства индиви-
дуальной защиты: инструмент с изолированными ручками, нарукавник
и электрический коврик.
3.4. Категорически запрещается проверять наличие питающего напря-
жения на «искру».
27
3.5. Монтаж элементов в магнитофоне, находящемся под напряже-
нием, запрещается. Работать с магнитофоном под напряжением разре-
шается только в тех случаях, когда выполнение работ в отключенном от
сети магнитофоне невозможно (настройка, регулировка, измерение ре-
жима, выявление некачественных контактов), при этом следует работать
одной рукой и пользоваться инструментом с изолированными ручками.
3.6. Включение магнитофона в сеть после ремонта допустимо только
после осмотра качества монтажа БП и ВС, находящегося под опасным
напряжением.
4. ОРГАНИЗАЦИЯ РЕМОНТА
4.1. Организация рабочего места
Рабочее место должно иметь покрытие, обеспечивающее сохранность
элементов внешнего вида. Должна быть предусмотрена возможность
складирования деталей и узлов магнитофона, удобного расположения
необходимых для ремонта измерительных средств, стандартных и спе-
циальных инструментов и приспособлений, документации.
Рабочее место должно быть оборудовано:
средствами для удаления отложившейся пыли;.
штеккерными гнездами для подключения КИА, магнитофона и паяль-
ника к сети питания;
средствами заземления КИА;
средствами защиты от статического электричества.
При организации рабочего места должны быть соблюдены правила
техники безопасности, указанные в разделе 3 настоящей инструкции.
4.2. Перечень инструмента, приспособлений, материалов,
документации и средств измерений, необходимых для ремонта
4.2.1. Перечень КИА и материалов, необходимых для ремонта магни-
тофона, приведен в табл. 1.
Таблица 1
Наименование прибора Тип Примечание
1. Генератор сигналов низкочастотный ГЗ-102
2. Вольтметр переменного тока B3-38
3. Осциллограф двухлучевой С1-69
4. Комбинированный прибор Ц-4341
5. Детонометр 4И
6. Вольтметр универсальный В7-26
7. Вольтметр селективный (или третьоктав- ный фильтр по ГОСТ 17168-82) В6-9
8. Измеритель параметров мощных тран- зисторов Л2-42
28
Продолжение таблицы 1
Наименование прибора Тип Примечание
9. Измеритель параметров полупроводни- ковых приборов 10. Секундомер 11. Размагничивающее устройство Л2-23 С1-2а Др1 Заменяет КИА по п.п. 1, 2, 5, 6 Отобрана на соот- ветствие требованиям мэк-п
12. Аудио-комплексный генератор ТР-0157
13. Лента магнитная в кассете МК-60-3 А4206-ЗБ А-4213-ЗБ
14. Лента магнитная измерительная 15. Кассета 16. Ваттметр 17. Спирт этиловый по ГОСТ 18300-72 18. Ткань хлопчатобумажная по ГОСТ 7259-77 3 ЛИТ 2.ЧН.4, ЗЛИТ1.У.4, ЗЛИТ.1.Д.4 МК-60 Д5004/4 марки А Артикул 1641 или ЗЛИТ.4.Ч.4
ПРИМЕЧАНИЕ. Допускается замена ука требуемую точность измерения. занной КИА на д >угую, обеспечивающую
4.2.2. Перечень стандартных и специальных инструментов и приспо-
соблений.
Набор инструмента радиомеханика ИРМ-2.
Паяльник мощностью 40 ВА.
Щуп № 1 кл. 2 ГОСТ 882-75.
Щуп № 4 кл. 2 ГОСТ 882-75.
Граммометр Г10-60 Ca4.046.000 ПС.
Пинцет.
Штангенциркуль ШЦ-1-0-125 ГОСТ 166-80.
Перечень нестандартизованных приспособлений и инструмента дан
в приложении 5 к настоящей инструкции:
4.2.3. Перечень документации, необходимой для ремонта.
На рабочем месте должна быть следующая документация:
3.838:065 ТУ;
3.838.065 РД;
3.838.065 РЭ;
ГОСТ 24863-81;
ГОСТ 12.2.006-83.
4.2.4. Рекомендации по применению КИА, инструмента и приспо-
соблений.
Эксплуатация КИА должна осуществляться в строгом соответствии
с инструкциями на ее эксплуатацию.
Применение нестандартизованных инструментов и приспособлений
оговорено в приложении 5 к настоящей инструкции.
29
5. МЕТОДИКА ОБНАРУЖЕНИЯ И УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ
5.1. Описание методов обнаружения неисправностей
Основными причинами неисправностей являются механические по-
вреждения, приводящие к обрывам, замыканиям, касание элементов
друг с другом, разрыв в дорожках, неисправность отдельных элементов
схемы. На практике применяются следующие методики определения
неисправностей:
методика внешнего осмотра;
методика измерения;
методика исключения и замены.
Методика внешнего осмотра может быть использована при отыскании
неисправностей, вызванных обрывами монтажных проводов, неправиль-
ной распайкой элементов, механическими повреждениями.
Применяя эту методику необходимо:
осмотреть магнитофон, проверить не загрязнены ли головки, нет ли
обгоревших элементов; четкость работы переключателей, кнопок управ-
ления;
убедиться в нормальном тепловом режиме, отсутствии перегрева ре-
зисторов, транзисторов, трансформатора;
убедиться в прочности паек, отсутствии перемычек между печатными
проводниками плат, отсутствии касания между элементами.
Если неисправность не обнаружена, то применяют методику измере-
ний. При измерении необходимо, пользоваться исправными и проверен-
ными приборами, принципиальными схемами, таблицами напряжений,
хорошо знать методику измерений соответствующих параметров, принцип
работы отдельных каскадов магнитофона. Измерения следует начинать
с тех цепей, где предполагается неисправность, а затем проверять исправ-
ность магнитофона последовательно, звено за звеном, от входа к выходу.
Измеренные режимы полупроводниковых приборов и напряжения
в контрольных точках сравниваются с данными, приведенными в соот-
ветствующих приложениях. Если отклонения больше допустимого, то
неисправность необходимо искать в цепях, связанных с той точкой,
в которой напряжение отличается.
В случае необходимости проверить сопротивление, необходимо от-
ключить источник питания.
Методика исключения состоит в последовательном исключении каска-
дов или элементов, в которых предполагается неисправность. Пользуясь
этой методикой можно обнаружить при исключении какого каскада не-
исправность исчезает, а следовательно установить каскад, в котором
следует искать неисправность. Так можно установить место появления
шумов, наводок, больших нелинейных искажений, недопустимые откло-
нения АЧХ. Подпаивая проводник в начале и в конце определенной до-
рожки, можно исключить необходимый участок печатной платы и обна-
ружить разрыв дорожки.
30
Методика замены заключается в поочередной замене отдельных
элементов, которые вызывают сомнения и могут, быть причиной возник-
новения неисправности, однотипными, заведомо исправными элементами.
Таким образом можно обнаружить неисправный элемент. Чаще всего так
поступают для обнаружения неисправных транзисторов, конденсаторов,
катушек только в тех случаях, когда вышеперечисленными способами
обнаружить причину не удается.
Методика устранения неисправностей сводится к замене вышедших
из строя элементов и узлов, устранению механических повреждений,
устранению коротких замыканий.
При замене электрорадиоэлементов необходимо строго соблюдать
указания по применению и эксплуатации:
пайку транзисторов, микросхем, диодов, стабилитронов осуществлять
при наличии теплопровода между корпусом и местом пайки;
при изгибе выводов передача усилия на корпус запрещена, для тран-
зистора К.Т816 изгиб в плоскости выводов запрещен, для КТ361 катего-
рически запрещается кручение выводов;
при включении транзисторов в электрическую схему, находящуюся
под напряжением, первым подсоединяется и отсоединяется последним
базовый вывод;
для стабилитронов интервал между повторными пайками не менее
5 мин.
Для выполнения требований защиты от статического электричества
производственный персонал должен быть обеспечен;
антистатическим браслетом с сопротивлением 1 МОм в цепи зазем-
ления;
халатом из хлопчатобумажной ткани.
При замене электрорадиоэлементов необходимо строго соблюдать
указания по применению и эксплуатации, приведенные в ТУ на конкрет-
ный элемент, особенно обратить внимание на условия монтажа ИМС.
Общие указания сведены в табл. 2.
5.2. Последовательность разборки и сборки магнитофона, ЛПМ
5.2.1. Последовательность разборки магнитофона.
При разборке магнитофона отвинтить восемь винтов 23 (см. прило-
жение 7); два винта находятся под пломбами. Снять боковые стенки 24
и крышку 33.
Отвинтить пять винтов 14 (четыре винта находятся в ножках 13).
Один винт находится под пломбой. Снять ножки 13 магнитофона и ниж-
нюю крышку 15. Отвинтить пять винтов 28 и снять стенку 29.
Ослабить два винта 1. Снять ручки 2.
Отвинтить два винта, крепящих переднюю панель к поперечным
стяжкам 12 каркаса, 34 и четыре гайки 4, крепящих к боковым рамам
каркаса.
Снять переднюю панель 3, отсоединив разъем электрической комму-
тации.
Ослабить два винта 32 крепления прижима 31. Снять прижим.
31
Наименование параметра КП 103, кпзоз КТ315
1. Расстояние места пайки от корпуса, мм, не менее 4 2
2. Длительность пайки, с, не более 3 5
3. Жало паяльника должно зазем- зазем-
быть лено лено
4. Температура жала паяльника (или расплавленного припоя), °C, не выше 260 270
5. Минимальное расстояние места изгиба выводов до корпуса элемента, мм 3 2
6. Радиус изгиба, мм, не менее 1,5 —
7. Максимально допустимое напряжение статического электричества, В 500 600
Таблица 2
КТ361 КТ815, КТ816, КТ342, КТ961 КС 168 Д814 дюз ДЮ5 КД522 Микро- схема серии К157, К547
3 5 5 5 5 5 5 -
3 3 '3 3 — — 5 —
зазем- лено зазем- лено зазем- лено зазем- лено — — — зазем- лено
250 250 260 260 - 150 260 -
3 5 3 3 3 3 3 —
1,5 1,5 1,5 1,5 1,5 1,5 1,5 —
200 - 1000 200 5000 750 - 30
Извлечь платы 17, 18, 19, 25, предварительно отсоединив разъем
электрической коммутации на плате КР 25.
Отсоединить три разъема электрической коммутации /МЛП 10. От-
винтить пять винтов 11 крепления шасси 9 МЛП. Извлечь МЛП 10 из
каркаса 34.
При извлечении МЛП необходимо обратить внимание на сохранность
толкателя кнопки сетевого выключателя 20.
Для снятия блока усилителей 41 необходимо отвинтить два винта 40
и пять винтов 45, («V-204», «V-104»), 44 («V-104-1»), крепящих его
к стяжкам 12 каркаса 34 и отсоединить разъем электрической коммута-
ции на плате распределителя 16. Извлечь БУ. Ослабить четыре винта 35
крепления держателей 36. Снять держатели. Извлечь платы 37, 38, 39.
Конструкция магнитофона позволяет осуществлять доступ к платам 37,
38, 39, 42 без извлечения БУ из каркаса.
Для доступа к плате УИ 47 блока индикатора БИ 46, 47, 48, 49
(«V-204», «V-104») и к плате УФ 45 блока индикатора БИ 45, 46, 47, 48
(«V-104-1»), необходимо его снять, для чего отсоединить разъем электри-
ческой коммутации на плате У 42, отвинтить винт 5 и выдвинуть БИ из
паза на кронштейне БУ 41. Доступ к платам 46 можно осуществить
без снятия блока с магнитофона, расфиксировав защелку и откинув
рамку 49 («V-204», «V-104»).
Для снятия индикаторов И 47 («V-104-1») необходимо сначала снять
основание 47 со стеклом 48.
Для снятия блока питания 27 необходимо сначала снять выклю-
чатель сети 22 отвинтив два винта 21, крепящих его к боковой раме
каркаса 34. Отвинтить три винта 26 крепления БП и извлечь его из
каркаса вместе с ВС.
После снятия БП рекомендуется закрепить на нем ВС двумя винтами
21 в месте, предусмотренном для технологического крепления.
Отвинтить четыре винта крепления распределителя 16.Снять распре-
делитель.
Сборка магнитофона производится в последовательности обратной
разборке.
Рекомендуемый порядок установки плат и блоков в магнитофон:
1) распределитель 16;
2) БП 27;
3) БУ 41;
4) МЛП 10;
5) платы 17,18,19,25.
Сборку узлов и деталей внешнего оформления необходимо произво-
дить в следующей последовательности:
1) передняя панель 3;
2) ручки органов регулировки 2;
3) задняя стенка 29;
4) нижняя крышка 15 с ножками 13;
5) крышка 33 и две стенки 24.
33
Пломбировку производить в понижениях под винт в верхних задних
углах боковых стенок с обеих сторон по одной пломбе и в ножке с правой
стороны у задней стенки — 1 пломба.
5.2.2. Замена деталей ВС и последующая его регулировка.
При замене микровыключателей 1 (см. рис. 2) отпаять провода от
его выводов. Отвинтить два винта и снять микровыключатели с проклад-
Регулировка выключателя сети
Рис. 2
ками и прижимной планкой. Заменить микровыключатели на новые
и установить на кронштейн 2 в последовательности обратной разборке.
Нажать планку 9 до ее фиксации. Поворотом микропереключателей по
стрелке А добиться, чтобы их приводной элемент совершил рабочий ход
(микропереключатели сработали). Довернуть микропереключатели до
упора и вернуться назад на величину от 1/3 до 2/3 дополнительного
хода. Допускается подгибка короткого нажимного элемента детали 3
для обеспечения одновременности срабатывания микропереключателей.
Произвести несколько включений и выключений ВС. Убедиться в надеж-
ности его срабатывания и легкости возвращения планки 9 в исходное
положение, при необходимости смазать трущиеся поверхности.
При замене защелки 5 выключателя отвинтить винт кронштейна 7
и снять кронштейн с защелкой и пружиной 6. Вращением пружины по
часовой стрелке снять ее. Заменить защелку на новую. Сборку произво-
дить в последовательности обратной разборке. Перемещением
кронштейна 7 обеспечить зазор между стержнем Б и защелкой 5, равны*
0,3.. .0,7 мм.
При замене рычага 4 и электромагнита 8 отвинтить два винта, снять
электромагнит. Приспособлением снять специальную шайбу и заменить
рычаг. Установить специальную шайбу с зазором, достаточным для сво-
бодного проворачивания рычага на оси. Установить на кронштейне 2
новый электромагнит. Нажать па планку 9 до ее фиксации. При подаче
34
на контакты электромагнита постоянного напряжения 8.. .9 В длитель-
ностью 0,03. ..0,1с планка 9 должна вернуться в исходное положение.
Данное требование обеспечить регулировкой положения электромаг-
нита 8.
5.2.3. Последовательность выполнения работ при замене электродви-
гателя 9 подмотки и перемоток (ЭД2), ведущего электродвигателя 28
(ЭД1), маховика 29 и последующая регулировка МЛП (см. схему раз-
борки ЛПМ, приложение 8).
Вынуть МЛП из каркаса. Отвинтить четыре винта 2 крепления ниж-
него шасси 1. Снять шасси.
При замене ЭД2 отвинтить три винта 8 крепления кронштейна 10.
Отпустить винт 24, стягивающий кронштейн 10, изъять ЭД2. Снять бан-
даж со жгута подключения ЭД2, изъять из разъема штыри выводов
ЭД2, при необходимости заменить. Установку ЭД2 в кронштейн произ-
водить согласно рис. 3. Контроль выставления ЭД2 по высоте производить
штангенциркулем. Вставить штырй выводов в соответствующие гнезда
разъемов, связать жгут, затянуть винт 24, стягивающий кронштейн 10.
Сборку МЛП производить в обратной последовательности.
При замене электродвигателя 28 (ЭД 1) отпустить винт 25, стягиваю-
щий кронштейн 26. Снять ремень 37 со шкива ЭД1. Снять кронштейн 26
совместно с ЭД1 со стороны шасси 1. Снять бандаж со жгута подключе-
ния ЭД1, изъять из разъема штыри выводов ЭД1, при необходимости
заменить. Установку ЭД1 в кронштейн производить согласно рис. 4.
Контроль выставления ЭД1 по высоте производить штангенциркулем.
Затянуть винт 25, стягивающий кронштейн 26. Вставить штыри выводов
в соответствующие гнезда разъемов, связать жгут. Сборку МЛП произ-
водить в обратной последовательности.
При замене маховика 29 снять с вала маховика металлическую 40
п резиновую 41 шайбы. Отвинтить три винта 8 кронштейна 10, отвернуть
кронштейн 10 с ЭД2. Снять ремень 37 ведущего привода. Снять маховик
29, при необходимости заменить.
Сборку МЛП производить в обратной последовательности, обращая
внимание на правильность установки шайб 30, 40, 41.
После замены маховика и сборки МЛП необходимо выставить осевой
люфт маховика 29, который должен быть 0,05.. .0,1 мм.
Выставление осевого люфта производить вращением подпятника 12.
Контроль величины осевого люфта произвести щупом.
5.2.4. Последовательность выполнения работ при замене контактной
группы блокировки записи 17, защелки 22 фиксации кассеты, фланца 39
(узел вращения ВВ), подкассетных узлов 21, 31 МЛП (см. приложение).
Вынуть МЛП из каркаса. Отвинтить четыре винта 36 крепления
накладки 39. Снять накладку.
При замене контактной группы 17 отпаять выводы контактной группы
от жгута, отвинтить винт крепления контактной группы, снять контакт-
ную группу, при необходимости заменить.
Сборку МЛП производить в обратной последовательности.
35
Установка электродвигателя
подмотки и перемоток но
высоте
Рис. 3
62^
При замене защелки 22 фиксации кассеты отвинтить винт 23, снять
защелку, правую либо левую, при необходимости заменить.
Сборку МЛП производить в обратной последовательности.
При замене фланца 39 отвинтить три винта 8. Отвернуть кронштейн
10, снять ремень 37, снять маховик 29, шайбы 40, 41, 30, отвинтить три
винта 33 крепления фланца.
Отпаять жгут от контактных площадок меандровой обоймы, при
необходимости заменить. Внимание! При пайке проводников к меандро-
вой обойме перегрев мест пайки недопустим. При необходимости замени-
те фланец.
Сборку МЛП производить в обратной последовательности.
При замене подкассетных узлов 21, 31 отвинтить три винта 8, отвер-
нуть кронштейн 10, снять ремень 37, снять маховик 29, шайбы 40, 41,
снять ремень 38.
Отвинтить три винта 33 крепления одного из подкассетных узлов 21
или 31, при необходимости заменить.
Сборку МЛП проводить в обратной последовательности.
5.2.5. Последовательность выполнения работ при замене электро-
магнита 3 режима «Временный останов» (ЭМ2) и электромагнита 4
режима «Воспроизведение» (ЭМ1) (см. приложение) и последующая
регулировка МЛП.
Вынуть МЛП из каркаса.
Отвинтить четыре винта 2 крепления нижнего шасси 1.
Снять бандаж крепления проводников электромагнитов ЭМ1 и ЭМ2.
Снять две разжимные шайбы 5 фиксации рычага электромагнитов.
Снять разжимную шайбу 16 фиксации торсионной пружины 46. Снять
рычаг 6 с электромагнитами.
При замене электромагнита ЭМ2 или ЭМ1 отпаять соответствующие
проводники с выводов электромагнитов, отвинтить два винта 7 крепления
соответствующего электромагнита.
Снять электромагнит ЭМ2 либо ЭМ1, при необходимости заменить.
ВНИМАНИЕ! Выставление электромагнитов ЭМ1 и ЭМ2 на заводе-
изготовителе происходит в специальном приспособлении. Для сохранения
установочных баз замену ЭМ1 и ЭМ2 производить последовательно.
При замене одного электромагнита отпускать винты 7 крепления другого
электромагнита или снимать его недопустимо.
После замены любого электромагнита установку его производить та-
ким образом, чтобы между полностью втянутыми якорями электромагни-
тов обеспечить зазор 2,3±0,1 мм.
5.2.6. Последовательность выполнения работ при замене прижимного
ролика (ПР) 52 (см. приложение) и последующая регулировка МЛП.
Отвинтить четыре винта 36 крепления накладки 35. Снять накладку.
Снять разжимную шайбу 53 фиксации ПР.
37
Вывести из зацепления на каретке 51 пружину ПР.
Снять ПР вместе с пружиной, при необходимости заменить.
Сборку МЛП производить в обратной последовательности, обеспечи-
вая осевой люфт кронштейна ПР согласно рис. 5.
Контроль осевого люфта производить щупом.
5.2.7. Последовательность выполнения работ при замене .магнитных
головок (МГ) 49, 55 (см. приложение) и последующая регулировка МЛП
Отвинтить четыре винта 36 крепления накладки 35.
Снять накладку.
При замене стирающей головки (ГС) отпаять выводы контактов ГС
от жгута.
Отвинтить винт 50 крепления ГС.
Снять ГС вместе с обоймой крепления ГС, при необходимости заме-
нить ГС.
При замене универсальной магнитной головки (УМГ) 55 отпаять
выводы контактов УМГ от жгута.
Отвинтить винты 54, 58, снять пружину 57, снять УМГ, при необходи-
мости заменить.
Сборку МЛП после замены МГ производить в обратной последова-
тельности, при этом обеспечивая установку МГ согласно рис. 5.
Установка МГ производится по нижним направляющим ГС и УМГ,
при этом выставление МГ начинать с ГС, разновысотность между ниж-
ними направляющими ГС и УМГ не более ±0,02 мм. Контроль выстав-
ления производить штангенциркулем.
5.3. Перечень возможных неисправностей.
Перечень возможных неисправностей, причины, вызвавшие их, и спо-
собы их устранения приведены в табл. 3.
38
Выставление головок по высоте

5,9tQ,02
Рис, б
Таблица 3
Неисправность Возможные причины Способ обнаружения и (или) устранения
1. Магнитофон не включается, лампочки подсвета кассеты и индикаторов не горят. 1. Неисправен БП. Перегорел предохранитель. 2. Неисправен выключатель сети или держатель предохранителя, шнур питания. Проверить предохранитель и держатель пре- дохранителя. Проверить наличие напряжения сети на входе и выходе выключателя сети. Заменить неисправный элемент.
2. Отсутствует стабилизированное напряжение 15 В или минус 15В. 1. Неисправен БП. Пробит один из транзисторов па плате стабилизатора. Замерить режимы транзисторов на плате стаби- лизатора. Заменить вышедший из строя тран- зистор.
2. Наличие короткого замыкания в одном, из блоков БУ, БИ, ГСП, УЗ, УВ, ОШ, У, км, кр, р. При КЗ срабатывает защита БП. Для. обнару- жения неисправного блока необходимо по очереди отключать блоки в любой последовательности.
3. Завышены пульсации выходных стабилизированных напряжений 15В. Некачественный конденсатор (или С7) в БП. С6 Заменить некачественный конденсатор С6 (С7).
4. Не включается ни один режим. 1. Неисправен КР. Обрыв цепи Х2/16—Х1/10. Устранить обрыв цепи.
Неисправен конденсатор С5. Заменить конденсатор С5 исправным.
2. Неисправен ПУ. Нарушено электромонтажное соеди- нение ПУ с КР. Проверить электромонтажное соединение ПУ с КР, устранить дефект.
5. Не включается ни один режим, кроме режима временного ос- танова. Неисправность в схеме автостопа. Проверить исправность цепей транзисторов V41, V43—V45, конденсатора С4, переменного резисто- ра R49, заменить неисправный элемент новым.
6. Не включаются режимы времен- ного останова и записи. 1. Неисправен КР. Неисправен диод V4. Заменить диод.
2. Неисправен ЛПМ. Отсутствие контакта в контактной группе блокировки режима «За- пись». Замена контактной группы.
7. Не включаются режимы вос- произведения и перемоток. 1. Неисправен КР. Неисправен диод V18. Заменить диод.
Неисправность Возможные причины 2. Неисправен ЛПМ. Отсутствие контактов в контактной группе наличия кассеты.
8. Самопроизвольное переключе- ние из одного режима в другой. 1. Неисправен КР. Неисправен диод V4 или VI8. 2. Неисправен БП. Неисправны конденсаторы Cl, С2.
9. Не горит лампа индикации включенного режима. 1. Неисправен КР. Неисправный транзисторный ключ управления лампой индикации. 2. Неисправен ПУ. Перегорела лампа или неисправна кнопка ПКн-150-1.
10. Не включается режим воспро- изведения; не включается рабо- чий ход и подмотка, не сраба- тывают электромагниты ЭМ1, ЭМ2, не управляется -линейный выход. 1. Неисправен КР. а) неисправен триггер режима вос- произведения; б) неисправен транзисторный ключ управления выходом «Рабочий ход»; в) неисправный транзисторный ключ управления выходом «Подмотка»; г) не срабатывает формирователь импульса пуска электромагнита Y1 (ЭМ1) или длительность им- пульса т меньше 20 мс; д) неисправный транзисторный ключ управления выходом «ЭМ2»;
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Замена контактной группы.
Заменить неисправный элемент.
Проверить исправность соответствующего тран-
зистора VI, V8, V13, V21, V31, заменить неисправ-
ный элемент новым.
Проверить и заменить лампу и кнопку.
Проверить исправность цепей транзисторов V17,
V20, диода V18, заменить неисправный элемент
новым.
Проверить исправность цепей транзистора V72,
заменить неисправный элемент новым.
Проверить исправность цепей транзисторов V75.
V76, диодов V73, V74, заменить неисправны)
элемент новым.
Проверить исправность цепей транзисторов
формирователя V55, V56, V58, V59, конденсатора
С9, переменного резистора R74, диода V57 и цепей
запуска формирователя V49, С6, С8, V52. Заменить
неисправный элемент новым.
Проверить исправность цепей транзистора V77,
заменить неисправный элемент новым.
Неисправность Возможные причины
11. Не включается режим записи. 12. Не включается режим времен- ного останова. е) не срабатывает формирователь импульса пуска электромагнита Y2 (ЭМ2) или длительность им- пульса i2 меньше 20 мс; ж) неисправны транзисторные ключи управления выходом «Управление линейным выходом». 2. Неисправен КМ. а) отсутствует пусковой импульс Y1 (ЭМ1) из-за выхода из строя транзисторов V4, V5, V6 микро- схемы D1; б) отсутствует напряжение удержа- ния на выходах YI (ЭМ1) или ЭМ2 из-за выхода из строя тран- зисторов V14-V3, V8, V10, V12, V14, микросхемы D1. 1. Неисправен КР. Отсутствует индикация включения режима. 2. Не коммутируется ГСП, УМГ и вход УЗ. 1. Распределение уровней напря- жений на контактах разъема Х2 платы КР в режиме временного ос- танова не соответствует показанным в приложении временным диаграм- мам
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Проверить исправность цепей транзисторов фор-
мирователя V85, V86, V88, V89, V90, V92, конден-
сатора С14, диодов V87, V91 и цепей запуска
формирователя СП, V82. Заменить неисправный
элемент новым.
Проверить исправность цепей транзисторов V67,
V70, диодов V64, V65, V66, V68, V69, V71. Заме-
нить неисправный элемент новым.
Заменить неисправный транзистор или микро-
схему D1.
Покаскадно проверить прохождение сигнала: со
входа—до выхода «ЭМ 1-2»— «ЭМ1»,
«ЭМ2-1» — «ЭМ2», «ЭМ2-2» —1 «ЭМ2». Заменить
неисправный элемент новым.
Проверить исправность цепей транзисторов V7,
V10, V12, V63, V64, диодов Vll, V60, V61, V62.
Заменить неисправный элемент новым.
Проверить исправность цепей и элементов соот-
ветствующих выходных каскадов.
Заменить неисправный элемент новым.
Неисправность Возможные причины 2. Неисправный триггер режима временного останова. 3. Неисправный транзисторный ключ управления индикацией режи- ма временного останова. 4. Неисправна цепь запуска фор- мирователя импульса пуска электро- магнита YI (ЭМ1).
13. Не включается режим перемот- ки вперед. 1. Неисправен КР. а) неисправен триггер режима пере- мотки вперед; б) неисправный транзисторный ключ управления индикацией режима перемотки вперед; в) неисправны транзисторные ключи управления выходом «Перемотка вперед»; г) неисправный транзисторный ключ управления задержкой включения режима перемотки вперед. 2. Неисправен Р. Отсутствует напряжение U<1,2B ыа входе «Перемотка вперед» платы Р. 3. Неисправен ЛПМ. Выскочил поводок муфты одного из подкассетных узлов. Ремень боковых узлов затирает на шасси.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Проверить исправность цепей транзисторов V2,
V6, заменить неисправный элемент новым.
Проверить исправность цепей R45, СЗ; R7, R3,
Cl, V3; R1I, С2, V5, заменить неисправный эле-
мент новым.
Проверить исправность цепей транзистора VI,
заменить неисправный элемент новым.
Проверить исправность цепей транзистора V53,
конденсатора С7, диода V54. Заменить неисправ-
ный элемент новым.
Проверить исправность цепей транзисторов V26,
УЗО, диода V29. Заменить неисправный элемент
новым.
Проверить исправность цепей транзистора V2I.
Заменить неисправный элемент.
Проверить исправность цепей транзисторов V78,
V79. Заменить неисправный элемент.
Проверить исправность цепей транзистора V78,
заменить неисправный элемент.
Замерить напряжение на входе «Перемотка впе-
ред» (контакт 3 разъема XI).
Замена подкассетника. Выставление по высоте
электродвигателя подмотки и перемотки.
с
Неисправность Возможные причины
14. Не включается режим перемот- ки назад. 1. Неисправен КР. а) неисправный триггер режима пе- ремотки назад; б) неисправный транзисторный ключ управления индикацией режима; в) неисправны транзисторны* ключи управления выходом «Перемотка назад»; г) неисправный транзисторный ключ управления задержкой включения режима перемотки назад. 2. Неисправен Р. Отсутствует напряжение U^1,2B на входе «Перемотка назад» платы Р. 3. Неисправен ЛПМ. Выскочил поводок муфты одного из подкассетных узлов. Ремень боковых узлов затирает на шасси.
15. Не срабатывает схема автосто- па при окончании ленты в кас- сете. 1. Неисправен КР. Неисправность в цепях схемы авто- стопа. 2. Неисправен КМ. а) не функционирует устройство полного автостопа. Входной сиг- нал «Полный АО» поступает правильно. Из-за выхода из строя активных элементов, составляющих устройство полно- го автостопа (транзисторы VI1, V15—V18), обрыв в цепи конден- сатора С2;
Продолжение таблицы 3
Способ обнаружения и (илй) устранения
Проверить исправность цепей транзисторов V34,
V37, диода V36. Заменить неисправный элемент.
Проверить исправность цепей транзистора V31.
Заменить неисправный элемент.
Проверить исправность цепей транзисторов V80,
V81. Заменить неисправный элемент новым.
Проверить исправность цепей транзистора V80.
Заменить неисправный элемент новым.
Замерить напряжение на входе «Перемотка на-
зад» (контакт 4 разъем XI).
Замена подкассетника. Выставление по высоте
электродвигателя подмотки и перемотки.
Проверить исправность цепей транзисторов V41,
V43—V46, конденсатора С4, переменного резистора
R49, диодов V39, V42.
Заменить неисправный элемент новым.
Покаскадно проверить осциллограммы на соот-
ветствие приведенным в приложении. Заменить
неисправный радиоэлемент.
Неисправность Возможные причины б) устройство полного автостопа срабатывает в момент поступле- ния сигнала «Полный АО», из-за обрыва в цепи конденсатора С1; в) не регулируется время задержки устройства полного автостопа. Время задержки больше нормы из-за выхода из строя подстроен-
16. РЕГУЛЯТОР 5.155 027. 16.1. Отсутствует выбор петли. ного резистора R26. Выход из строя транзистора VI6. Выход из строя конденсатора С13.
16.2. Отсутствует режим перемотки назад (режим перемотки впе- ред есть). Отсутствует напряжение и U ^1,2 В на входе «Перемотка на- зад» платы регулятора. Выход из строя транзисторов V23, V29, диода V4.
16.3. Отсутствует режим перемотки вперед (есть подмотка и ре- жим перемотки назад). Отсутствует напряжение U<1,2B на входе «Перемотка вперед» платы регулятора. Выход из строя диода V4.
16.4. Отсутствует подмотка. Отсутствует напряжение U<1.2B на входах «Рабочий ход» и «Под- мотка» платы регулятора. Выход из строя транзистора VI2.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Заменить конденсатор С1.
Заменить резистор R26.
Замерить напряжение на коллекторе V16 в ра-
бочем режиме и в режиме «Стоп». Эти величины
должны быть соответственно равны 14 В и не
более 0,2 В. При несоответствии заменить тран-
зистор V16.
Посмотреть осциллограмму в контрольной
точке ТКЗ при включении рабочего режима. При
несоответствии заменить конденсатор С13.
Замерить напряжение на входе «Перемотка на-
зад» (контакт 4 разъема XI).
Заменить вышедший из строя радиоэлемент.
Замерить напряжение на входе «Перемотка
вперед» (контакт 3 разъема XI).
Проверить диод V4. Заменить неисправный эле-
мент.
Замерить напряжение на входах «Рабочий ход»
и «Подмотка» (контакты 1 и 2 разъема XI).
Замерить напряжение на коллекторе транзистора
V12. Если оно не равно 14,7 В, заменить транзи-
стор. ______________
Неисправность Возможные причины
16.5. Скорость ведущего двигателя Выход из строя транзистора V10 или стабилитрона V13. Холодная пайка или выход из
меньше номинальной (ско- строя конденсатора С8.
рость регулируется). 16.6. Скорость ведущего двигателя Холодная пайка или выход из
(скорость не регулируется). строя транзистора V14.
16.7. Не вращается ведущий двига- Выход из строя транзистора V28. Выход из строя транзистора V35. Отсутствует напряжение U<1,2B
тель. на входе «Рабочий ход».
16.8. Не срабатывает автостоп. Выход из строя транзистора V31. Выход из строя транзистора V28. Выход из строя транзистора V35. Выход из строя транзистора V39.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Замерить напряжение на стабилитроне V13.
Если оно меньше 8 В, выпаять транзистор V10
и повторить измерение. Если величина напряжения
не изменилась, заменить стабилитрон.
Посмотреть осциллограмму в контрольной точке
ТК2. При наличии в этой точке импульсов прямо-
угольной формы исправить пайку или заменить
конденсатор С8.
Посмотреть осциллограмму в контрольной точке
ТК2. При наличии постоянного напряжения
(6—9) В исправить пайку или заменить неисправ-
ный транзистор V14.
Замерить напряжение на выводе 9 микросхемы
D2 и на коллекторе V28. Если эти напряжения
соответственно равны 9 В и 15 В, заменить тран-
зистор V28.
Замерить напряжение на коллекторе V28. Если
U=0,2B, заменить транзистор V35.
Замерить напряжение на входе «Рабочий ход»
(контакт 1 разъема XI).
Выпаять транзистор V31. Если двигатель начи-
нает вращаться, заменить транзистор V31.
Замерить напряжение на выводе 9 микросхемы
D2 и на коллекторе транзистора V28. Если эти
величины равны соответственно 34-5 В и 0,2 В за-
менить транзистор.
Замерить напряжение на базе транзистора V35.
Если оно равно 15 В, заменить транзистор.
Замерить напряжение на базе и на коллекторе
транзистора V39 в конце ленты, когда останавли-
вается двигатель ЭД2. Если оба напряжения рав-
ны 15 В, заменить транзистор.
Неисправность Возможные причины
16.9. Ложное срабатывание остано- ва. Выход из строя платы «Коммута- тор режимов». Отсутствует импульсный сигнал U^slOB на коллекторе транзистора V39.
17. РЕГУЛЯТОР 5.155.032. 17.1. Отсутствует подмотка. Отсутствует напряжение U^1,2B на входах «Рабочий ход» и «Под- мотка» плата Р. Выход из строя УП. Выход из строя V6.
17.2. Отсутствие выбора петли. Выход из строя С9. Холодная пайка.
17.3. Отсутствует перемотка назад. Отсутствует напряжение —1,2 В на входе «Перемотка назад» платы Р. Выход из строя транзисторов VI, V3, V5.
17.4. Отсутствует перемотка вперед. Отсутствует напряжение U^1,2B на входе «Перемотка вперед» платы Р. Выход из строя V7.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Закоротить эмиттер и коллектор транзистора
V39. Если эффект повторяется, проверить плату
коммутатора режимов.
Произвести несколько повторных запусков маг-
нитофона, необходимых для замера импульсного
сигнала на коллекторе транзистора V39. При от-
сутствии импульсного сигнала проверить усиление
сигнала, поступающего с эмиттера транзистора
V23 в транзисторах V38, V39. Заменить неисправ-
ный транзистор.
Замерить напряжение на входах «Рабочий ход»
и «Подмотка» (контакты 1 и 3 разъема).
Проверить работоспособность транзистора УП
и замерить режимы.
Проверить напряжение на базе V6 и сопротив-
ление перехода коллектор-эмиттер транзистора V6
и замерить режимы.
Проверить годность С9.
Пропаять пайки С9, R34.
Замерить напряжение на входе «Перемотка на-
зад» (контакт 4 разъема XI).
Проверить сопротивление перехода коллектор-
эмиттер и замерить режимы.
Замерить напряжение на входе «Перемотка
вперед» (контакт 3 разъема XI).
Проверить сопротивление перехода коллектор-
эмиттер и замерить режимы.
Неисправность Возможные причины
17.5 Скорость ведущего двигателя Выход из строя конденсаторов
меньше номинальной. 17.6. Скорость ведущего двигателя С12, С14.
больше номинальной. Резистор R30 вышел из строя. Выход из строя V17. Отсутствует контакт в разъеме XI (Таходатчик). Холодная пайка R30, С7.
17.7. Не вращается ведущий дви- Отсутствует напряжение U^1,2B
гатель. на входе «Рабочий ход». - Выход из строя транзистора V15. Выход из строя транзистора V17.
17.8. Нет автоматического останова. Выход из строя транзистора V14.
17,9. Ложное срабатывание авто- матического останова. Выход из строя платы КМ. Отсутствует импульсный сигнал 10 В на коллекторе V14.
18. Отклонение скорости ленты от 1. Неисправен ЛПМ.
номинального значения выше Обрыв в цепи датчика стабилизации
допустимого. средней скорости. 2. Неисправен Р.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Проверить сопротивление утечки.
Проверить годность R30.
Проверить режим работы V17.
Проверить наличие контакта.
Устранить холодную пайку.
Замерить напряжение на входе «Рабочий ход»
(контакт 1 разъема XI).
Выпаять транзистор V15. Если двигатель начи-
нает вращаться, заменить транзистор V15.
Замерить напряжение на выводе 9 микросхемы
D2 и на коллекторе транзистора VI7. Если эти
величины равны (3—5) В и 0,2 В соответственно,
заменить транзистор.
Замерить напряжение на базе и на коллекторе
транзистора V14 в конце ленты, когда останавли-
вается двигатель ЭД2. Если оба потенциала рав-
ны 15 В, заменить транзистор.
Закоротить эмиттер и коллектор транзистора
VI4, если эффект повторяется, проверить плату
КМ.
Замерить импульсный сигнал на коллекторе
транзистора V14 в рабочем режиме. При его от-
сутствии проверить прохождение сигнала через
V13, VI4. Заменить неисправный транзистор.
Замена фланца ведущего вала с меандровой
обоймой.
Смотрите п. 16 или п. 17.
Неисправность Возможные причины
19. Отсутствует протягивание лен- ты в режиме «воспроизведе- ния». Неисправен ЛПМ. а) каретка с магнитными головками и прижимным роликом не под- водится в рабочее положение (ролик не касается ведущего вала); б) не вращается ведущий электро- двигатель; в) пришел в негодность и соскочил с маховиков ремень ведущего привода; г) не вращается электродвигатель привода подкассетников.
20. Повышенная детонация. Загрязнение продуктами износа магнитной ленты прижимных роли-
ков и ведущих валов.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Проверить наличие напряжения питания минус
14 В на катушках 2 электромагнитов (в началь-
ный период питания импульсное, поочередное).
Проверить наличие напряжения питания минус
7,5 В на катушке одного из электромагнитов (при
переходе на удержание). Подробнее см. п. 2.4.7
настоящей инструкции. Проверить исправность
обмоток катушек электромагнитов и легкости хода
якорей в режиме «останова».
Проверить выполнение требований п.п. 5.4.1,
5.4.2 настоящей инструкции
Проверить наличие напряжения питания
+ (3,5+4,5) В на выводах электродвигателя.
Проверить наличие вращения и крутящего мо-
мента на шкиве электродвигателя при снятом
ремне.
Заменить ремень на исправный.
Проверить наличие напряжения питания
+ (1,3+2,0) В на выводах электродвигателя.
Проверить наличие вращения и крутящего момен-
та на шкиве электродвигателя при снятом ремне.
Снять ремень со шкивов электродвигателя и под-
кассетников, протереть его поверхности и шкивы
при помощи бязевой (марлевой) салфетки, смочен-
ной спиртом, и вновь одеть на шкив. При необхо-
димости заменить ремень на исправный.
Произвести чистку рабочих поверхностей
прижимных роликов и ведущих валов согласно
п. 4.1.2. настоящей инструкции.
3
Неисправность Возможные причины Способ обнаружения и (или) устранения
21. Отсутствует электрическая связь между отдельными узла- ми и блоками. 22, Отсутствует сигнал на линейном и телефонном выходе в режи- ме воспроизведения, при этом: 22.1. В режиме паузы, при вклю- ченном воспроизведении, не прослушиваются характерные шумы усилителя воспроизве- дения в обоих каналах; Увеличенное трение (заклинивание) в подшипниках ведущих валов и прижимных роликов. Износ ремня ведущего привода. 1. Нарушен электромонтаж в пла- те РАСПРЕДЕЛИТЕЛЯ. 2. Нарушено электромонтажное соединение в разъемах между узла- ми и блоками. Отсутствует напряжение питания на УВ. Неисправность схемы коммутации на плате У. Произвести смазку подшипников согласно настоящей инструкции и кинематической схеме. Заменить ремень на исправный. Проверить качество электромонтажа и устранить дефект. Проверить электромонтажное соединение в разъемах, устранить дефект. Проверить наличие напряжений 15 В и минус 15 В на контактах 5 и 8 плоского жгута, соеди- няющего распределитель и БУ, а также наличие U пит. на УВ. Проверить наличие нулевого уровня напряжения команды «Управление линейным выходом» на кон- такте 10 плоского жгута распределителя. При наличии правильного уровня напряжения этой ко- манды проверить наличие напряжения 15 В на контактах 2, 9 и минус 15 В на контактах 6, 13 коммутаторов DI (D3); В случае отличия режи- мов на контактах коммутаторов, проверить режи- мы транзисторов VI, V3—V5, V7, V8, V12. Заме- нить неисправные элементы.
Продолжение таблицы 3
Неисправность Возможные причины Способ обнаружения и (или) устранения
22.2. Не прослушиваются характер- ные шумы усилителя в одном из каналов; Неисправность соответствующего канала УВ. Проверить режимы активных элементов не- исправного канала УВ. В случае значительного отклонения режимов от нормы заменить неисправ- ный элемент. При соответствии режимов норме проверить прохождение сигнала по каскадам УВ. В этом случае причиной могут быть холодные пайки или неисправность переходных конденсато- ров, отсутствие контакта в разъеме Х7 БУ.
Неисправность соответствующего капала ОШ. Проверить режимы транзисторов VI, V3, (V2, V4), исправность конденсаторов СЗ, С5 (С4. С6) в печатной плате ОШ, установленной в разъем XI БУ. Заменить неисправные элементы.
22.3. Шумы УВ прослушиваются. Сигнала нет в одном или в обоих каналах. Отсутствие контакта УМГ с УВ в разъеме XI УВ. Прочистить контакты.
Холодная пайка или неисправ- ность переходных конденсаторов СЗ (С4) УВ. Проверить наличие контакта в местах пайки и исправность конденсаторов. Заменить неисправ- ные элементы.
23. Отсутствие или частичное про- падание высоких частот при воспроизведении, при этом: Нарушение перпендикулярности рабочих зазоров УМГ к направле- нию движения ленты. Произвести юстировку УМГ.
23.1. Мал уровень высоких частот в любом положении переклю- чателей типов ленты; Загрязненность поверхности УМГ в месте контакта с лентой. Протереть поверхность головки тампоном марли, слегка смоченном в спирте.
Холодная пайка или неисправ- ность конденсаторов Cl (С2) УВ. Проверить исправность конденсаторов и нали- чие контакта в местах пайки.
Включена система шумопонижения. Обеспечить отключение.
Продолжение таблицы 3
Неисправность Возможные причины Способ обнаружения и (или) устранения
23.2. Недостаточный уровень высо- ких частот в одном из кана- лов. Неисправность схемы коррекции высоких частот УВ, состоящей из R27, R31, R32, С15, С17, С19, (R28, R33, R34, С16, С18, С20). Проверить отсутствие холодных паек, исправ- ность конденсаторов С15, С17, С19 (С16, С18, С20). Заменить неисправные элементы.
24. Повышенный уровень шума и чрезмерный подъем АЧХ на средних и высоких частотах при воспроизведении в режимах «СгО2» и «FeCr», при этом:
24.1. При переключении типов лен- ты с обычной Ре20з на СгО2, FeCr уровень шума и АЧХ на средних и высоких частотах не меняются в обоих каналах; Отсутствие команд «15 В СгО2», «—15 В FeCr» на контактах 4, П разъема Х6БУ. Проверить наличие контакта в переключателях типов лент Sl-1, S1-2. разъеме Х6 и других цепях подачи команд.
24.2. При переключении типов лен- ты не меняется уровень шума и АЧХ на средних и высоких частотах в одном канале. Неисправна схема переключения коррекции — каскады V13, V14 на плате УВ. Проверить наличие на базах положительного переключающего напряжения.
25. Отсутствует сигнал на одном из телефонных выходов при воспроизведении или записи, при этом на линейном выходе сигнал есть в обоих каналах. Неисправность телефонного усили- теля на микросхеме D6 (D2) на пла- те У. Проверить режимы микросхемы и в случае от- клонения за пределы нормы заменить неисправную микросхему.
26. Не осуществляется запись сиг- нала в одном или обоих кана- лах, при этом:
26.1. Стрелочные индикаторы сви- детельствуют о нормальном уровне сигнала в обоих кана- лах; Отсутствует контакт в цепи про- хождения сигнала от У до УМГ. Проверить наличие контакта 1 (3) разъема Х4 узла У и Х5 узла Р, контакта 13 (4) Х9 Р, кон- такта 4 (3) Х2 и контакта 4 (1) XI ГСП, контак- та 4 (3) Х2 и контакта 7 (3) XI УВ, контакта 7 (3) Х2МЛП.
Продолжение таблицы 3
Неисправность Возможные причины Способ обнаружения и (или) устранения
26.2. В одном из каналов для «V-204» и «V-104» стрелоч- ный индикатор не отклоняется при максимально введенном регуляторе уровня записи, от- сутствует свечение светодио- дов уровня записи 28. Запись сигнала производится с большими искажениями, уро- вень записи мал, при этом: Неисправность соответствующего канала УЗ, микрофонного усилителя и плате У, ограничителя шума, уси- лителя-формирователя индикаторов. Проверить последовательно прохождение сигна- ла с помощью генератора сигналов и осциллогра- фа по каскадам этих узлов, подключить генератор на линейный вход неисправного канала. После локализации неисправного каскада, каковыми мо- гут оказаться D7, D5 (D4) на плате У, либо VI, V3 (V2, V4) на ОШ, либо D3 (D2), D4 в УЗ, проверить режимы активного элемента неисправ- ного каскада, а также исправность переходных конденсаторов и отсутствие холодных паек. Воз- можной причиной может быть отсутствие контакта движка резистора с подложкой подстроечного ре- зистора R39 (R38) в УЗ.
28.1. Старая запись не стирается. Искажения одинаковы для обоих каналов; Отсутствие команды «Коммутация ГСП» на контакте 3 разъема Х2 ГСП. При включенном режиме записи на контактах 3 разъема Х2 должно быть напряжение порядка 10 В, которое включает ГСП.
28.2. Уровень стирания соответст- вует норме. Искажения при записи присутствуют в одном из каналов. Отсутствие напряжений питания микросхемы D3 (D2) УЗ. Проверить наличие напряжения питания 15 В на выводах 11, 4 микросхемы D3 (D2) в УЗ. В случае отсутствия или несоответствия хотя бы одного из напряжений на микросхеме, проверить электролитические конденсаторы С2, С4 и С1,СЗ.
Отсутствие тока подмагничивания в неисправном канале. Проверить наличие напряжения частоты под- магничивания на контрольной точке КТ7 (КТ8) платы УВ. Если уровень напряжения подмагничи- вания в одном из каналов меньше 20—30 мВ, про» верить наличие контакта среднего вывода с под- ложкой подстроечного резистора R23 (R24), а также контакт 4 (3) в резъеме ГСП.
29. Не функционирует стирание. Запись производится нормально в обоих каналах. Обрыв соединительных проводов ГС, отсутствие электрического кон- такта на выводах 8 и 10 разъема Х2ГСП. Проверить наличие электрического контакта на выводах 8 и 10 в разъеме Х2.
Продолжение таблицы 3
Неисправность Возможные причины Способ обнаружения и (или) устранения
30. Запись номинального уровня на ленте СгО2 осуществляется с ощутимыми искажениями, при этом на обычной ленте Fe2O3 запись производится нормально. Мал ток подмагничивания из-за отсутствия команды «4-15 В СгО2» на контакте 12 Х2 ГСП, либо неис- правности транзисторного ключа. Проверить наличие команды при нажатой кноп- ке «СгО2» и соответствие допускам режима тран- зистора V7.
31. Недостаточный уровень записи высоких частот на всех типах лент. 32. Недостаточный уровень записи на ленте типа Сги2, уровень за- писи на обычной ленте нормаль- ный. 33. Неравномерность АЧХ записи- воспроизведения в области вы- соких частот на ленте СгО2, при этом: Неисправность схемы коррекции высоких частот в УЗ на микросхеме D3.2 (D2.2). Отсутствует команда <—15 В СгО2» на контакте 4 разъема Х6БУ. Проверить исправность конденсаторов С12, С14 (СП, С13), а также наличие контакта среднего вывода с подложкой подстроечных резисторфв R13, R23, R25 (R12, R21, R24). Проверить цепи подачи команды в УЗ, начиная с переключателей типов Лент Sl-1, S1-2. Неисправ- на микросхема D4 в УЗ.
33.1. Уровень сигналов на частотах 10 кГц, 12,5 кГц имеет значи- тельный подъем, на частоте 14 кГц нормально-резонансная частота подъема на УЗ не ме- няется при переключении лент; Отсутствует команда «—15 В СгО2, FeCr» на контакте 8 разъема Х6 БУ, неисправна микросхема D1 на УЗ. Проверить наличие контакта и режимы микро- схемы, в случае отклонения за пределы нормы заменить неисправную микросхему.
33.2. Уровень сигналов высоких частот значительно поднят. Нет увеличения тока подмагничи- вания при переходе на ленту СгО2. Проверить наличие команды «+15В СгО2» на контакте 12 разъема Х2 на ГСП.
34. Проникание сигнала со входа записи на линейный выход в режиме воспроизведения, при этом, при установке регулятора уровня записи в положение ми- нимального усиления, проника- ние высоких частот со входа Отсутствует коммутация на общую шину входов УЗ. Проверить наличие команды «коммутация вос- произведения» на контакте 15 разъема XI УЗ уровнем минус 15 В.
Неисправность Возможные причины
35. Не работает один или оба
стрелочных индикатора уровня
сигнала, при этом:
35.1. Пиковые индикаторы работа- ют; 35.2. Пиковые индикаторы не рабо- тают. Неисправен стрелочный индикатор НЗ(Н4). Неисправна микросхема D2 в ин- дикаторе для «V-204», для «V-104» — неисправна микросхема УЗ или У4, а также конденсаторы С7, С8 или С9, СЮ. Неисправны транзисто- ры Т1 или Т2 в УИ либо У1 или У2.
36. Не функционируют пиковые ин- дикаторы в одном из каналов, стрелочные индикаторы работа- ют нормально. Неисправна микросхема Di в ин- дикаторе. Отсутствует контакт в цепи свето- диода, неисправен светодиод.
Продолжение таблицы 3
Способ обнаружения и (или) устранения
Заменить неисправный индикатор.
Проверить для «V-204» режимы усилителя-де-
тектора на микросхеме D2 в И и в случае откло-
нения от нормы, заменить микросхему. Для
«V-104»— проверить режимы микросхемы УЗ
и У4, а также убедиться в исправности конденса-
торов С7, С8, С9, СЮ и отсутствии некачествен-
ных паек.
Проверить режимы микросхемы, в случае откло-
нения за пределы нормы, заменить неисправную
микросхему.
Проверить наличие контакта, либо заменить
неисправный светодиод.
6. РЕГУЛИРОВКА И НАСТРОЙКА
6.1. Квалификация радиомеханика, осуществляющего ремонт, зависит
от сложности выполняемого ремонта и должна определяться в соответ-
ствии с ЕСТК-
Приступать к ремонту, связанному с разборкой магнитофона, следует
после изучения настоящей инструкции, т. к. недостаточная осведомлен-
ность и (или) невыполнение положений настоящей инструкции может
привести к введению дополнительных неисправностей в магнитофон.
6.2. Последовательность операций и методы регулировки и настройки
магнитофона.
Проверку работы магнитофона следует начать с внешнего осмотра
правильности выполнения электрических соединений и проверки функцио-
нирования составных частей и магнитофона в целом. Схема подключения
средств измерений к магнитофону представлена на рис. 6.
6.2.1. В БП проверяются значения выходных стабилизированных
напряжений + 15 В и минус 15 В на контактах 10 и 11 разъема Ш1 ста-
билизатора БП с помощью вольтметра при включенном режиме записи
и включенном устройстве ШП. При необходимости, выставить требуемое
значение напряжения с помощью потенциометра R19 (—15 В) и R16
( + 15В).
Схема подключения средств измерений к магнитофону
Рис. 6
И(И
И;П2
ЖЗ
им
И<Я5
ИЛ6
56
водах транзисторов Т1—Т8, Т10, Т11 и микросхемы У1, обеспечивающих
включение и удержание электромагнитов ЭМ1 и ЭМ2 в различных ре-
жимах.
Значения напряжений на выводах транзисторов T9, Т12—Т15 опре-
деляются порогом срабатывания порогового элемента на транзисторах
Т12, Т13. Проверка работоспособности схемы полного автоматического
останова осуществляется на соответствие напряжений на коллекторах
транзисторов T9, Т15, базе Т14 и эмиттере Т13, приведенным в таблице
и диаграмме приложения 1.
Время срабатывания устройства полного автоматического останова
выставляется потенциометром R26 в пределах 50—70 с.
6.2.4. Проверка Р осуществляется в составе аппарата путем проверки
работы МЛП во всех режимах, а в случае отсутствия и (или) нарушения
режимов путем измерений режимов полупроводниковых приборов
и электрических конденсаторов, проверки эпюр напряжений и состояния
транзисторов узла Р согласно приложения 1.
Выполнение предусмотренных регулировок в регуляторе описаны
в подразделе 6.2.6 настоящей инструкции.
6.2.5. Проверка РАС заключается в оценке качества электромонтажа
и установленных ЭРЭ.
6.2.6. Проверка работоспособности и механическая регулировка МЛП.
Механическая регулировка и проверка работоспособности МЛП про-
водится в составе магнитофона.
6.2.6.1. Проверка работоспособности МЛП проводится в следующей
последовательности:
проверка фиксации кассеты;
проверка работы привода каретки;
проверка режимов перемоток.
При проверке фиксации кассеты установить кассету до упора в базо-
вые поверхности, убедившись в надежности ее установки, кассету изъять.
Если установка и изъятие кассеты происходит без больших усилий
и каких-либо заеданий, то функционирование МЛП в данной части сле-
дует считать удовлетворительным.
Проверка работы привода каретки производится без кассеты и состо-
ит из следующих операций:
установить в кассетоприемник из комплекта поставки крышку сторо-
ной 2 наружу;
включить режим временного останова.
При этом зазоров между ПР и ВВ должен составлять (0,5—1) мм.
При этом зазор между ПР и ВВ должен составлять (0,5—1) мм.
Выключение режима временного останова должно привести к возвра-
ту каретки в исходное положение; при включении режима воспроизве-
дения ВВ и ПР должны войти в зацепление.
Если вышеуказанные перемещения каретки происходят четко, без
заметных задержек и с позиционным постоянством, работу привода ка-
ретки следует считать удовлетворительной.
57
Осциллографом проверить отсутствие высокочастотной генерации,
а вольтметром переменного тока — значение пульсации (не более 3 мВ)
на тех же контактах разъема ЦП.
6.2.2. Коммутатор режимов проверяют в составе магнитофона на со-
ответствие выходных сигналов на разъеме Ш2 сигналам, изображенным
на диаграмме напряжений КР приложения 1. При этом напряжения на
контактах разъема Ш2 КР целесообразно измерять на контактах разъема
Ш4 распределителя.
Проверку работы КР следует начать с проверки триггера памяти
и ключей индикаторов включенного режима. Убедиться в исправности
датчика наличия кассеты на МЛП.
Уровень напряжений на контактах разъема Ш1 проверяют следую-
щим образом. Включение режима воспроизведения при неустановленной
кассете не вызывает изменения высокого потенциала на контакте 7
разъема Ш1. При установке кассеты включение режима воспроизведения
вызывает изменение высокого потенциала на контакте 7 Ш1 на низкий
0—1,2 В. При этом высокий уровень напряжения на контакте II Ш1
меняется на низкий и загорается лампочка ЛЗ подсветки символа « °? »
на ПУ. Аналогично происходит проверка уровней напряжений на Ш1 при
включении остальных режимов.
Для проверки распределения напряжений на выходах КР следует
подключить один канал двухканального осциллографа к соответствую-
щему контакту разъема Ш4 распределителя, другой канал — к контакту
разъема Ш4 с опорным сигналом и измерить уровни напряжений и вре-
менные интервалы. Все напряжения измеряют относительно цепи «Об-
щий» (контакты 12, 17 разъема Ш4) распределителя.
Амплитуда импульсов длительностью ть ?2 должна быть не менее
уровня логической единицы. Длительность импульса ti регулируют пе-
ременным резистором R74 в коммутаторе режимов так, чтобы выполня-
лось условие:
Т1+Т2= 1,94-2,1 с
Для проверки схемы автоматического останова следует включить
режим перемотки вперед или перемотки назад и перемотать ленту до
конца. Секундомером измерить промежуток времени между моментом
окончания движения ленты в кассете и моментом автоматического вы-
ключения режима. Время срабатывания схемы автоматического останова
тл0 выставляют переменным резистором R49 в пределах 2,4—2,6 с.
Цепь блокировки режимов проверить путем включения режимов без
кассеты в магнитофоне. При этом режимы не должны включаться.
Для проверки блокировки режима записи нажать кнопку «Блокиров-
ка режимов» в ЛПМ и включить режим записи. При этом должен вклю-
читься режим воспроизведения.
6.2.3. Проверка КМ осуществляется в составе аппарата путем изме-
рения вольтметром и (или) осциллографом напряжений на контактах
разъема Ш7 распределителя (ответная часть разъема Ш1 КМ) на соот-
ветствие диаграмме напряжений КМ, приведенной в приложении 1.
В том же приложении приведены таблицы значений напряжений на вы-
58
Проверка режимов перемоток заключается в определении качества
намотки ленты на бобины кассеты при перемотке ленты в кассете в обе
стороны.
Если перемотка в обе стороны происходит равномерно, без заметных
замедлений и рывков, с ровной укладкой ленты на бобины кассеты,
функционирование МЛП в режимах перемотки следует считать удовлет-
ворительным.
6.2.6.2. Механическая регулировка и настройка МЛП производится
по параметрам и последовательности, приведенной в табл. 3.
Таблица 3
Наименование параметра Величина параметра
номинальное значение предельное отклонение
1. Зазор между осью рычага 6 (см. приложение) привода каретки и окном каретки в режиме воспроизведения, мм 0,4—0,7
2. Зазор между ПР и ВВ в режиме временного
останова, мм 0,5—1,2
3. Момент подмотки приемного подкассетника в режиме воспроизведения, Н-м 4,4-10-3 ±0,5-10-3
4. Отклонение скорости ленты от номинального значения 4,76 см/с, %, не более ±1,5
5. Коэффициент детонации, %, не более: — «V-204» ±0,18
— «V-104», «V-104-1» ±0,15
6. Длительность перемоток, с, не более 160
Регулировка и настройка МЛП производится в соответствии с мето-
дами, приведенными ниже.
Регулировка по п. 1 табл. 3.
Проверка зазора между осью рычага привода каретки и окном
каретки (см. рис. 7) производится после перемещения каретки в рабочее
положение (режим «Воспроизведение»).
Зазор проверяется при помощи стержней из провода ПЭВ диаметром
0,4 мм и 0,7 мм.
Для измерения зазора необходимо установить на МЛП защитную
крышку из комплекта поставки магнитофона стороной 2 наружу, вклю-
чить режим воспроизведения.
Применяя указанные стержни, произвести измерение зазора между
краем окна каретки и осью рычага.
Регулировка зазора производится подгибкой рычага привода каретки
в указанном направлении согласно рис. 7.
Регулировка по п. 2 табл. 3.
59
Для измерения проверяемого зазора необходимо установить на МЛП
защитную крышку из комплекта поставки магнитофона стороной 2 нару-
жу. Включить режим временного останова. После перемещения каретки
измерить зазор щупом между парой ВВ и ПР.
Выставление зазора между окном каретки и осью рычага привода каретки
Рис. 7
Если зазор не соответствует требованиям табл. 3, следует произвести
регулировку положения электромагнита (ЭМ2) согласно п. 5.2.5.
Регулировка по п. 3 табл. 3.
Момент подмотки приемного подкассетника в режиме воспроизведе-
ния регулируется подстроечным резистором R32 на плате Р 5.155.027
(резистор R26 на плате Р 5.155.032). Измерение момента производится
с помощью граммометра, шкива 7800—7893 и нити, один конец которой
соединяется с граммометром, а другой наматывается на шкив (4—6 вит-
ков) в один слой.
При проведении регулировки установить защитную крышку из
комплекта поставки магнитофона стороной 1 наружу, а на приемный
подкассетник — указанный шкив. Натянуть нить с помощью граммометра
и сориентировать ее перпендикулярно оси подкассетника. Включить ре-
жим воспроизведения и, поддерживая натяжение нити с помощью грам-
мометра, перемещаемого в направлении подкассетника (около 5см/с),
определить момент подмотки по шкале граммометра.
После окончания регулировки и проведения контрольных измерений
необходимо выполнить стопорение краской движка резистора.
Регулировка по п. 4 табл. 3.
До начала регулировки проверить перпендикулярность рабочих
зазоров магнитной головки 55 согласно п. 5.4.10.2.
60
Установить в магнитофон кассету t отмеренным отрезком ленты
L=-4760mm в начале кассеты. Включите режим воспроизведения и се-
кундомером измерьте время прохождения мерного отрезка ленты. При
необходимости поворотом оси переменного резистора R18 на узле
Р 5.155.027 (R30 на Р 5.155.032) подстройте скорость движения магнит-
ной ленты. После регулировки движок резистора стопорить краской.
Измерение повторите, установив кассету с мерным отрезком ленты
в конце кассеты. Показания секундомера должны быть равны
(100±1,5)с, что соответствует отклонению скорости от номинального
значения ±1,5%. После окончания регулировки выполните стопорение
краской движка резистора R18.
Регулировка по п. 5 табл. 3.
Установите в магнитофон кассету с измерительной лентой ЗЛИТ1.Д.4,
чтобы запись находилась в начале кассеты и включите режим « У5 ».
Измерьте детонометром коэффициент детонации (Кд.). Включите в маг-
нитофоне режим останова и установите кассету так, чтобы запись на-
ходилась в конце кассеты. Измерьте детонометром Кд. За результат
измерений принимают среднее арифметическое результатов 5 замеров,
произведенных подряд в одинаковых условиях. Кд должен быть не более
0,18% для «V-204» и не более 0,15% для «V-104» («V-104-1»).
Регулировка по п. 6 табл. 3.
Длительность перемотки магнитной ленты, размещенной в кассете
МК-60, не должна превышать 180 с для обеих направлений перемотки.
Длительность перемотки всей ленты определяется с помощью секун-
домера. Регулировку времени перемотки осуществлять с помощью ре-
зистора R22 на плате Р 5.155.027. Длительность перемотки в Р 5.155.032
не регулируется. После окончания регулировки движок резистора R22
застопорить краской.
6.2.7. ПУ проверяется в составе аппарата при наличии КР согласно
п. 6.2.2 настоящей инструкции.
6.2.8. БУ и ГСП проверяются в составе аппарата. Перед проведением
проверки и настройки электрического тракта проверьте среднюю ско-
рость движения магнитной ленты и коэффициент детонации по методике,
изложенной в п. 5 табл. 4.
В первую очередь проверяется канал воспроизведения.
6.2.8.1. Проверьте напряжение линейного выхода. Установите в маг-
нитофон кассету с измерительной лентой ЗЛИТ1.У.4 и включите режим
воспроизведения. При необходимости отрегулируйте поворотом осей пе-
ременных резисторов R49 для левого канала и R51 для правого канала
в узле УВ выходные напряжения, измеряемые вольтметрами ИП1, ИП2.
Показания вольтметров должны быть равными (500±50) мВ. При этом
стрелки индикаторов моделей «V-204», «V-104» должны установиться
в районе нулевой отметки шкалы. Для «V-204» стрелка индикатора
устанавливается посередине нулевой шкалы резистором R12 (R13)
в узле УИ, для «V-104»— резистором R42 (R43) в узле УИ.
Для «V-104-1» регулировка показаний индикаторов осуществляется
с помощью резисторов R13 (R14) БИ следующим образом: сначала сле-
61
дует добиться свечения индикатора «4-3 дБ», затем его затухания и на-
чала уменьшения яркости свечения индикатора «О дБ», что соответствует
номинальному показанию индикатора.
6.2.8.2. Проверьте перпендикулярность рабочих зазоров магнитной
головки 55. Установите в магнитофон кассету с измерительной лентой
ЗЛИТ2.ЧН.4 и включите в магнитофоне режим воспроизведения. На
экране осциллографа наблюдайте осциллограмму. Первый и третий им-
Осциллограмма импуль-
сов наклона при уста-
новке щели магнитной
головки
Рис. 8
Трафарет для контроля АЧХ
пульсы наклона должны быть одинаковой амплитуды, а второй (сред-
ний) — меньше. Если это условие не выполняется, регулировкой винта 54
наклона магнитной головки добейтесь, чтобы осциллограмма соответст-
вовала указанной на рис. 8.
В случае отсутствия вышеуказанной измерительной ленты установите
в магнитофон кассету с лентой ЗЛИТ4.Ч.4 и повторите операцию настрой-
ки, добиваясь максимальной амплитуды высокочастотных импульсов
(12,5 и 14) кГц осциллограммы, сначала в левом, затем в правом канале.
Если положение шлица головки винта регулировки наклона УМГ полу-
чаются разные для левого и правого каналов, установите шлиц винта
в среднее положение.
6.2.8.3. Проверьте АЧХ канала воспроизведения. Установите в магни-
тофон кассету с измерительной лентой ЗЛИТ2.ЧН.4 или ЗЛИТ4.Ч.4
и включите в магнитофоне режим воспроизведения. Наблюдая по осцил-
лографу (ИПЗ) периодически появляющиеся пачки сигналов, отрегули-
руйте синхронизацию осциллографа так, чтобы изображение пачки
сигналов было неподвижным. Ручкой перемещения луча осциллографа
по вертикали совместите линию развертки с линией «Р» трафарета, вид
62
которого приведен на рис. 9. Меняя размер изображения пачки сигналов
участка Ч, совместите верхний край ее, имеющий максимальную ампли-
туду, с линией «О» трафарета. По изображению пачки сигналов участка
Ч при помощи трафарета, отградуированного в децибелах, измерьте
неравномерность АЧХ канала воспроизведения. За результат измерения
принимается результат, полученный от алгебраического сложения ре-
зультата измерения с поправкой на ход частотной характеристики из-
мерительной ленты, оговоренной в паспорте на ленту.
Полученная таким способом АЧХ должна укладываться в поле до-
пусков, показанное на рис. 10 для ленты А-4206-ЗБ.
В случае необходимости подрегулировать АЧХ, необходимо провести
следующие операции.
Регулируя положение движка подстроечного резистора R23 (R25),
сравняйте по амплитуде пачки сигналов 400 Гц и 4 кГц. Затем вращением
подстроечного резистора R27 (R28) добейтесь наиболее равномерной
АЧХ в области высоких частот.
Если регулировочными элементами достичь положительного резуль-
тата не удается, проверьте ход АЧХ канала воспроизведения путем по-
дачи от звукового генератора сигнала через резистор порядка 10 кОм
контакты № 3 (7) вилки Х2 ЛПМ на усилителе воспроизведения такой
величины, чтобы на частоте 400 Гц на линейном выходе установилось
напряжение 48 мВ (минус 24 дБ). АЧХ исправного канала воспроизве-
дения должна быть на частотах:
40 Гц + (12—15) дБ;
4000 Гц минус (10± 1) дБ (минус (14± 1) дБ для СгО2);
14 000 Гц не менее 3 дБ — для «V-204» и 31,5 Гц + (12,5—15,5) дБ;
4000 Гц минус (10± 1) дБ (минус (14± 1) дБ для СгО2);
18 000 Гц не менее 3,5 дБ — для «V-104» («V-104-1»).
При исправном канале воспроизведения причиной несоответствия
может быть неисправность УМГ.
В случае замены УМГ может возникнуть необходимость подбора ем-
кости Cl (С2) с целью достижения резонанса на частоте 15 кГц для
«V-204» и 18 кГц для «V-104 («V-104-1»). В данном случае при подаче
сигнала на УВ вышеописанным способом определение резонансной часто-
ты лучше производить путем замера напряжения на движке резистора
R23 (R25).
6.2.8.4. Проверьте АЧХ канала записи-воспроизведения.
6.2.8.4.1. Магнитофон «V-204». Установите в магнитофон кассету
с контрольной лентой А-4206-ЗБ. Включите режим «Ре20з».
Подайте от генератора сигнал величиной 500 мВ частоты 400 Гц.
Регуляторами уровня записи в обоих каналах в магнитофоне установите
напряжение на линейном выходе, равным 500 мВ. Напряжение контро-
лируйте вольтметрами ИП1, ИП2.
Подайте от генератора ИП5 сигнал величиной 16 мВ (на 30 дБ мень-
ше) частоты 400 Гц. Проконтролируйте АЧХ усилителя записи. Для
этого переключите вольтметр ИП1 на движок резистора Rll (R14) на
63
блоке индикаторов и запомните величину напряжения. АЧХ исправного
канала записи должна быть в пределах на частотах:
40 Гц (3—5) дБ;
8000 Гц (7—9) дБ;
14 000 Гц (17—20) дБ.
В случае несоответствия величины коррекции на частоте 8000 Гц не-
обходимо отрегулировать при помощи резистора R25 (R24), на частоте
14 000 Гц при помощи резистора R23 (R21).
Включите режим записи на (20—30) с и запишите частоты 400 Гц
и 12,5 кГц. Воспроизведите сделанную запись и измерьте величину запи-
Поле допусков АЧХ канала воспроизведения и канала записи-
воспроизведения
Рис, 10
64
санных сигналов на линейном выходе. Сигнал частотой 12,5 гГц должен
быть на (2—3) дБ меньше сигнала частоты 400 Гц. В случае несоответ-
ствия неббхбдй мо до биться указанного результата, регулируя ток под-
магничивания подстроечными резисторами R23 (R24) на ГСП и снова
повторяя запись сигналов вышеуказанных частот.
Поворот резистора R23 (R24) против часовой стрелки увеличивает
уровень сигнала частоты 14 кГц.
После получения требуемого результата аналогичным образом про-
изведите запись сигналов частот 40 Гц, 250 Гц, 8 кГц. Измерен-
ные напряжения при воспроизведении должны укладываться в поле
допусков, показанное на рис. 10. В случае большой неравномерности АЧХ
(больше 1 дБ) на частоте 8 кГц необходимо изменить коррекцию УЗ на
этой частоте резистором R25 (R24). Поворот резистора по часовой
стрелке увеличивает коррекцию. Необходимо обратить внимание на то,
что регулировка 8 кГц изменяет коррекцию и на более высоких частотах.
Поэтому при необходимости значительной регулировки целесообразно
перепроверить уровень записи сигнала частоты 12,5 кГц и в случае не-
обходимости произвести подстройку при помощи резистора R23 (R21).
Установите кассету с лентой А-4213-ЗБ, включите режим «СгО2», запи-
шите сигналы частот 400 Гц, 4000 Гц, 8000 Гц и 14 000 Гц и проверьте
соответствие при воспроизведении требованиям рис. 10. В случае нерав-
номерности АЧХ в области высоких частот необходимо подстроить токи
подмагничивания (одновременно в обоих каналах) путем регулировки
резистором R19 на ГСП. Поворот резистора по часовой стрелке увеличи-
вает ток подмагничивания.
Проверьте работоспособность режима «FeCr». Для этой цели на
ленту типа А-4213-ЗБ сделайте записи частот 400 Гц и 14 000 Гц в двух
режимах — при нажатой кнопке СгО2 и при нажатой кнопке FeCr. При
воспроизведении сделанных записей (в любом режиме) уровень сигнала
частоты 400 Гц, записанного в режиме «СгО2», должен быть на ЗдБ
больше, чем в режиме «FeCr», а уровень сигнала 14 000 Гц, записанного
в режиме «FeCr», должен быть на 1,5 дБ больше, чем в режиме «СгО2».
В случае несоответствия необходимо изменить ток подмагничивания
«FeCr» путем регулировки резистора R20 на ГСП.
6.2.8.4.2. Магнитофон «V-104» («V-104-1»). Установите в магнитофон
кассету с контрольной лентой А-4213-ЗБ. Включите режим «СгО2».
Регуляторами уровня записи в обоих каналах в магнитофоне уста-
новите напряжение на линейном выходе, равным 500 мВ. Напряжение
контролируйте вольтметрами ИП1, ИП2.
Подайте от генератора ИП5 сигнал величиной 16 мВ (на 30 дБ мень-
ше) частоты 400 Гц. Проконтролируйте АЧХ усилителя записи. Для
этого переключите вольтметр ИП1 на движок резистора R42 (R44) на
блоке индикаторов и запомните величину напряжения. АЧХ исправного
канала записи должна быть в пределах на частотах:
31,5 Гц (3—6) дБ;
8000 Гц (7,5—9,5) дБ;
18 000 Гц (21—23) дБ.
65
В случае несоответствия величины коррекции на частоте 8000 Гц не-
обходимо отрегулировать при помощи резистора R25 (R24), на частоте
18 000 Гц при помощи резистора R23 (R21).
Включите режим записи па (20—30) с и запишите частоты 400 Гц
и 18 000 Гц. Воспроизведите сделанную запись и измерьте величину
записанных сигналов на линейном выходе. Сигнал частоты 18 000 Гц
должен быть на (2—5) дБ меньше сигнала частоты 400 Гц. В случае
несоответствия необходимо добиться указанного результата, регулируя
ток подмагничивания подстроечными резисторами R23 (R24) на ГСП
и снова повторяя запись сигналов вышеуказанных частот.
Поворот резисторов R23 (R24) против часовой стрелки увеличивает
уровень сигнала частоты 18 000 Гц.
После получения требуемого результата аналогичным образом про-
изведите запись сигналов частот 31,5 Гц, 250 Гц, 8 кГц, 12,5 кГц, 14 кГц,
измеренные напряжения при воспроизведении должны укладываться
в поле допусков, показанное на рис. 10. В случае большой неравномерно-
сти АЧХ (больше 1 дБ) на частоте 8 кГц необходимо изменить коррекцию
УЗ на этой частоте резистором R25 (R24). Поворот резистора по часо-
вой стрелке увеличивает коррекцию. Необходимо обратить внимание на
то, что регулировка 8 кГц изменяет коррекцию и на более высоких часто-
тах. Поэтому при необходимости значительной регулировки целесооб-
разно перепроверить уровень записи сигнала 18 000 Гц и в случае
необходимости провести подстройку при помощи резистора R23 (R21).
Установите кассету с лентой А-4206-ЗБ, включите режим БегОз,
запишите сигналы частот 400 Гц, 4000 Гц, 8000 Гц и 12 500 Гц и проверь-
те соответствие при воспроизведении требованиям рис. 10. В случае не-
равномерности АЧХ в области высоких частот необходимо подстроить
токи подмагничивания (одновременно в обоих каналах) путем регули-
ровки резистором R19 на ГСП.
Работоспособность в режиме «FeCr» проверить аналогично проверке
режима «FeCr» по п. 6.2.8.4.1.
6.2.8.5. Проверьте АЧХ канала записи-воспроизведения при вклю-
ченной компандерной системе шумопонижения. Установите в магнитофон
кассету с контрольной лентой типа А-4213-ЗБ и нажмите кнопку «СгОд».
Произведите запись и воспроизведение сигналов аналогично требованиям
п. 6.2.8.4 настоящей инструкции, при этом система шумопонижения
должна быть включена. АЧХ не должна выходить за пределы (относи-
тельно частоты 400 Гц):
на частоте 1000 Гц— (минус 3—ЬЗ) дБ;
на частоте 4000 Гц— (минус 4—1-4) дБ;
на частоте 10 000 Гц— (минус 5—!-5) дБ;
на частоте 14 000 Гц— (минус 9—1-5) дБ.
на частоте 18000 Гц—(минус 9—1-5) дБ (только для «V-104»
(«V-104-1»).
6.2.8.6. Проверьте максимальную выходную электрическую мощность
телефонного выхода каждого канала на эквивалентном сопротивлении
телефона (Ю±1)Ом. К телефонному выходу подключите резистор на-
грузки сопротивлением 10 Ом. Установите в магнитофон кассету с изме-
66
рительной лентой ЗЛИТ1.У.4. Регуляторами ГРОМКОСТЬ установите
максимальное напряжение на нагрузке при воспроизведении, которое не
должно превышать 0,26 В.
6.2.87. Проверьте коэффициент гармоник. Подайте от генератора
сигнал величиной 500 мВ частоты 400 Гц. Установите в магнитофон
«V-204» кассету с контрольной лентой А-4206-ЗБ (включите режим
«РедОз»), а в магнитофон «V-104» («V-104-1») кассету с контрольной
лентой A-4213-3B (включите режим «СгОа») и включите режим паузы
при записи. Регуляторами уровня записи в магнитофоне установите
напряжение на линейном выходе, равным 500 мВ.
Выключите режим паузы и произведите запись сигнала на время
(20—30) с. Перемотайте ленту до начала записанного участка и включите
режим воспроизведения. Измерьте вольтметрами ИП1, ИП2 среднее
значение напряжения записанного сигнала на линейном выходе каждого
канала. Если измеренное напряжение линейного выхода меньше или
больше значения (500±50) мВ, включите в магнитофоне режим паузы
при записи и подрегулируйте в небольших пределах токи записи в сто-
рону увеличения или уменьшения при помощи переменного резистора
R39 для левого канала и R38 для правого в узле УЗ. Увеличение тока
записи — при повороте оси резистора по часовой стрелке. Повторяйте
операции до тех пор, пока напряжение на линейном выходе при воспро-
изведении не достигнет требуемой величины.
Настройте селективный вольтметр ИП6 на частоту 1200 Гц, измерьте
среднее значение в записанном участке величины напряжения третьей
гармоники на линейном выходе в обоих каналах. Подсчитайте коэффи-
циент гармоник по формуле (2)
Kr=g^ (2)
где: Кг — коэффициент гармоник;
U — напряжение на линейном выходе измерены вольтметрами ИП1,
ИП2;
U3 — напряжение третьей гармоники сигнала на линейном выходе,
измеренное селективным вольтметром ИП6.
Коэффициент гармоник можно замерить также при помощи измери-
теля в аудиокомплексном генераторе.
Если коэффициент гармоник превышает 3,5% для «V-204» и 2,5% для
«V-104», уменьшите ток записи при помощи переменных резисторов R38
(R39) на УЗ на 1 дБ; если и теперь коэффициент гармоник превышает
допустимое значение, следует уменьшить уровень записи еще на 1 дБ
относительно номинального уровня записи.
После достижения положительного результата при помощи резисто-
ров Rll (R14) на блоке индикаторов «V-204» или R42 (R44) на блоке
индикаторов «V-104» установите в режиме записи стрелки индикаторов
на нулевые отметки шкал. Регулировка показаний индикаторов
в режиме записи модели «V-104-1» осуществляется при помощи резисто-
67
ров R12 (R15) на блоке индикаторов следующим образом: сначала
следует добиться свечения индикатора « + ЗдБ». Вращением движков,
указанных резисторов добиться потухания индикатора « + ЗдБ» и умень-
шения яркости свечения индикатора «О дБ», что и соответствует номи-
нальному показанию индикатора.
Установите в магнитофон «V-204» кассету с контрольной лентой
А-4213-ЗБ (включите режим «СгО2»),а в магнитофон «V-104» («V-104-1»)
кассету с контрольной лентой А-4206-ЗБ (включите режим «ЕегОз»)
и повторите все вышеуказанные операции добиваясь коэффициента
гармоник 3% (для «V-204») и 3,5% (для «V-104» «V-104-1»)) путем
регулировки рабочего уровня записи при помощи подстроечных рези-
сторов R32 (R33) на УЗ.
6.2.8.8. Проверьте относительный уровень паразитных напряжений
в канале записи-воспроизведения. Подайте от генератора сигнал частоты
1000 Гц величиной 500 мВ. Кнопка СШП в магнитофоне должна быть
отпущена. Установите в магнитофон кассету с лентой типа А-4213-ЗБ
и включите режим паузы при записи. Регуляторами уровня записи в маг-
нитофоне установите напряжение на линейном выходе, равным 500 мВ.
Нажмите кнопку «СгО2» в магнитофоне.
Выключите режим паузы и произведите запись сигнала на время
(20—30) с. Включите режим паузы. Отключите от входа генератор
и подключите на вход магнитофона резистор величиной 22 кОм. Вклю-
чите режим записи на время (20—30) с, произведите запись «паузы».
Перемотайте ленту до начала записи сигнала частоты 1000 Гц и вклю-
чите режим воспроизведения. Измерьте в децибелах вольтметрами ИП1
и ИП2 напряжение воспроизводимого сигнала с участка «паузы» относи-
тельно воспроизводимого сигнала с записанного участка.
Измеренный относительный уровень паразитных напряжений должен
быть не более минус 46 дБ для «V-204» и минус 48 дБ для «V-104»
(«V-104-1»).
6.2.8.9. Проверьте относительный уровень стирания. Подайте от гене-
ратора сигнал частоты 1000 Гц величиной 500 мВ. Установите в магни-
тофон кассету с контрольной лентой типа А-4213-ЗБ, нажмите в магни-
тофоне кнопку «СгО2» и включите режим «паузы» при записи. Регуля-
торами уровня записи в магнитофоне установите номинальный уровень
записи по индикаторам (на нулевое деление шкалы). Выключите режим
паузы и произведите запись на время (40—60) с, после чего включите
режим останова.
Установите регуляторы уровня записи против часовой стрелки до
упора, сигнал от входа отключите. Перемотайте ленту до середины за-
писанного участка и включите режим записи на время (20—30) с. При
этом вторая половина записанного участка должна стираться.
Перемотайте ленту до начала записи и включите режим воспроизве-
дения. Измерьте в децибелах селективным вольтметром ИП6, настроен-
ным на частоту 1000 Гц, напряжение воспроизводимого сигнала стертого
участка относительно напряжения воспроизводимого сигнала записан-
ного участка в обоих каналах.
68
Измеренное отношение должно быть не меньше минус 66 дБ.
В случае отсутствия селективного вольтметра проверьте стертый
участок на слух при максимальной громкости на стереотелефоне. Сигнал
не должен прослушиваться.
6.2.8.10. Проверьте синфазность сигналов стереоканалов. Установите
в магнитофон кассету с измерительной лентой ЗЛИТ1.У.4. Поочередно
измерьте выходное напряжение каждого канала на общем (суммирую-
щем) резисторе сопротивлением 22кОм±Ю%, поочередно соединенном
с выходами стереоканалов через идентичные добавочные резисторы,
сопротивления которых в 10 раз больше суммирующего резистора.
Затем на том же резисторе одновременно измерьте выходное напряжение
обоих стереоканалов. Выходные сигналы стереоканалов считаются син-
фазными, если при одновременном воспроизведении обоих стереоканалов
вольтметр показывает увеличение выходного напряжения.
При проверке синфазности сигналов, записанных в стереоканалах,
на входы обоих каналов испытуемого магнитофона подайте от звукового
генератора сигнал частотой 1000 Гц и напряжением, равным номиналь-
ному напряжению данного входа. На различных участках ленты осу-
ществите с одинаковым уровнем запись в левом канале (правый канал
включен, сигнал не подан), в правом канале (левый канал выключен,
сигнал не подан), в обоих каналах. Затем указанные записи воспроизве-
дите на этом же магнитофоне. Выходные напряжения стереоканалов
измерьте аналогично предыдущему, при последовательном воспроизведе-
нии первой, второй и третьей записей.
Если при воспроизведении третьей записи измеренное напряжение
больше, чем при воспроизведении первой и второй записей, то записан-
ные сигналы синфазны.
6.2.9. Если ремонту подвергались узлы ОШ, их необходимо настроить
отдельно. Это можно выполнить в составе аппарата следующим образом.
На вход подайте сигнал частоты 400 Гц величиной 200 мВ, выключите
режим записи и при помощи регулятора уровня записи установите на
выходе ОШ, контакт 2 (14), напряжение 775 мВ (ОдБ). Режим ограни-
чения шумов в аппарате при этом должен быть включен. От генератора
подайте сигнал 400 Гц такой величины, чтобы на выходе уровень сигнала
был минус 30 дБ (24,5 мВ). Включите режим ограничения шума и от
генератора подайте сигнал частоты 4 кГц такой же величины. Резистор
R27 (R31) поверните против часовой стрелки до упора. При помощи R38
(R40) отрегулируйте напряжение на выходе минус 10 дБ. При помощи
резистора R27 (R31) добейтесь уровня сигнала на выходе минус 22 дБ.
Замкните контакт № 6 (№ 9) на разъеме на корпус — напряжение
должно стать минус 19 дБ. Это свидетельствует о правильной работе
ограничителя шума.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Перечень работ по техническому обслуживанию, их перио-
дичность.
69
К работам по техническому обслуживанию относятся:
чистка ГС, УМГ, ВВ и ПР с направляющими;
замена перегоревшего предохранителя;
проверка монтажа.
7.1.1. Чистка ГС, УМГ, ВВ и ПР с направляющими осуществляется
по мере их загрязнения и в обязательном порядке перед измерениями
электрических параметров, связанных с записью или воспроизведением
сигналограммы.
Чистка производится следующим образом. Крышку кассетоприемника
установить стороной «2» наружу и включить режим воспроизведения.
Ватой, намотанной на деревянный или пластмассовый стержень и увлаж-
ненной спиртом этиловым по ГОСТ 18300-72 или фреоном по
ТУ6-02-601-70, очистить рабочие зоны ГС, УМГ, ВВ и ПР. Направляю-
щие магнитной ленты протирать только в продольном направлении по
направлению движения ленты.
7.1.2. Замена перегоревшего предохранителя осуществляется в магни-
тофоне, отсоединенном от сети, следующим способом:
Ослабить винт крепления предохранительной планки 28 (см. рис. 1)
и развернуть ее в вертикальное положение. Вынуть колпачок из корпуса
держателя предохранителя 27 расфиксировав его нажатием с последую-
щим поворотом против часовой стрелки. Извлечь предохранитель и за-
менить его новым. Вставить колпачок в корпус держателя и зафикси-
ровать в последовательности обратной изъятию. Вернуть планку 28
в горизонтальное положение и зафиксировать винтом.
7.1.3. Проверку монтажа производить, согласно методике внешнего
осмотра (п. 5.1), в магнитофоне со снятыми стенками 24, крышкой 33,
дном 15 и ^передней панелью 3 (см. п. 5.2.1), соблюдая требования тех-
ники безопасности (раздел 3 и п. 9.3). При проверке монтажа необхо-
димо убедиться в надежности соединения разъемов электрической ком-
мутации, отсутствии свободных концов проводов и холодных паек на
платах.
8. УКАЗАНИЯ ПО СМАЗЫВАНИЮ
8.1. Смазка магнитофона включает в себя:
смазку подшипников ВВ, ПР МЛП;
смазку трущихся частей ВС.
8.1.1. Смазку подшипников ВВ, ПР МЛП осуществлять через каждые
1000 ч после истечения гарантийного срока. Перед проведением смазки
подшипников ВВ необходимо снять с них уплотнительные шайбы.
Смазку проводить в соответствии с указаниями на схеме кинемати-
ческой (приложение 6) из расчета 1—2 капли масла (на стержне диа-
метром 1 мм) на одну точку.
8.1.2. Смазку трущихся частей ВС выполняют, сняв его с магнитофо-
на, согласно указаниям на рис. 2. После смазки произвести 8—10 вклю-
70
чений и выключений, убедитесь в качественной смазке трущихся
поверхностей.
8.1.3. После смазки магнитофона необходимо убедиться в отсутствии
масла на ГС, УМТ, ВВ, ПР. При наличии масла на этих деталях произ-
вести чистку согласно п. 7.1.1.
8.2. Перечень видов смазки и допустимых заменителей указан на
рис. 2 и 12. Для смазки подшипников ВВ и ПР МЛП применять масло
ВИП-5, ВИП-10 ТУ3840113-77 или масло 132-07 ТУ6-02-897-78.
9. ИСПЫТАНИЕ И КОНТРОЛЬ МАГНИТОФОНА
ПОСЛЕ РЕМОНТА
9.1. Методика электропрогона
С целью выявления и устранения дефектов после ремонта, должен
производиться электропрогон магнитофона.
Электропрогон производится в нормальных климатических условиях
в течение не менее одного часа во всех режимах продолжительностью:-
перемотка в обоих направлениях—10%;
воспроизведение — 60%;
запись от внешнего источника — 30% всего времени прогона.
9.2. Перечень проверяемых параметров и методика проверки
После ремрнта (настройки) магнитофон должен быть подвергнут ис-
пытаниям. Перечень проверяемых параметров, обязательность их провер-
ки в зависимости от подвергшихся ремонту узлов (блоков) и методы
измерений сведены в табл. 5. Перед проверкой параметров необходимо
выполнить требования п. 7.1.1.
Параметры, по которым следует проверить магнитофон после ремон-
та, зависят от выявленной неисправности, характера и условий ремонта
и уточняются соответствующей службой ремонтной мастерской.
9.3. Методика проверки в соответствии с требованиями
техники безопасности
В виду использования в магнитофоне опасного напряжения, перед
включением его в сеть необходимо визуально убедиться в качестве нахо-
дящегося под опасным напряжением монтажа БП и ВС, сетевого шнура.
При этом следует убедиться в наличии требуемых ГОСТ 12.2.006-83 воз-
душных зазоров для деталей, непосредственно соединенных с сетью
питания и отсутствии в магнитофоне посторонних предметов, которые
могут гальванически перекрыть упомянутые зазоры.
71
Таблица 5
Наименование параметра Номинальное значение (предельное отклонение) х я « Е S S = При ремон- те блока
«V-204» «V-104», «V-104-1» B-U 2 ф *я1" ziesx (узла)
1. Отклонение скорости магнитной ленты от номинального значения, %, не более ±1,5 ±1,5 6.2.6.6 МЛП, Р
2. Коэффициент детонации, %, не более ±0,18 ±0,15 6.2.6.7 МЛП, Р
3. Рабочий диапазон частот канала записи- воспроизведения, Гц, не менее 40-12 500 (Fe2O3) 40—14 000 (СгО2) 40— —14 000 31,5— —18000 6.2.8.4 МЛП, РАС, УВ, УЗ, ГСП, У
4. Относительный уровень паразитных напряжений в канале записи-воспроизве- дения, дБ, не более минус 46 минус 48 62.8.8 БП, МЛП, УВ, УЗ
Ь. Коэффициент гармоник в канале записи- воспроизведения, %, не более 3 (СгО2) 3,5 (Fe2O3) 2,5 3,5 6.2.8.7 УВ, УЗ, ГСП
6. Перпендикулярность рабочих зазоров магнитных головок относительно направ- ления движения ленты 6.2.8.2 МЛП
7. Максимальная выходная мощность теле- фонного выхода на Rh=(10±1)Om при коэффициенте гармоник ^6%, мВт 6 6 6.2.8.6 У
8. Сннфазность сигналов стереоканалов 6.2.8.10 МЛП
9. Время срабатывания схемы автоматиче- ского останова,с 2-5 2—5 6.2.2 КР, км, ВС, РАС
10. Время срабатывания схемы полного ав- томатического останова,с 50—70 50—70 6.2.3 км, ВС
11. Проверьте выполнение функций: 1) блокировки режимов; 6.2.2 ПП, ПУ, КР
2) блокировки включения режимов МЛП
ПРИЛОЖЕНИЕ 2
СВЕДЕНИЯ О ВЗАИМОЗАМЕНЯЕМОСТИ ЭРЭ
Наименование Тип Допустимая замена
1. Резистор МЛ Т-0,125 МЛТ-0,25; ОМЛТ-0,25
2. Резистор МЛТ-0,25 МЛТ-0,5; ОМЛТ-0,25
3. Резистор МЛТ-0,5 ОМЛТ-0,5; МЛТ-1; ОМЛТ-1
4. Резистор МЛТ-1 ОМЛТ-1
5. Резистор МЛТ-2 ОМЛТ-2
6. Резистор С1-4-0,125 CI-4-0,25; МЛТ-0,125; МЛТ-0,25
7. Резистор CI-4-0,25 С 1-4,5; МЛТ-0,25 ОМЛТ-0,25
8. Резистор Cl-4-0,5 МЛТ-0,5; ОМЛТ-0,5
9. Транзистор КТ315Б КТ315Г, КТ315Е или КТ315А, КТ315В, КТ315Д с 0 не менее 50
10. Транзистор КТ361Б КТ361Г, КТ361Е или КТ361А, КТ361В, КТ361Д с р не менее 50
И. Транзистор КТ815Б КТ815В, КТ815Г, КТ817
12. Транзистор КТ816А КТ816Б, КТ816В, КТ816Г, КТ818А, КТ818В, КТ818Б
13. Транзистор КТ342 КТ3102
14. Диод КД522Б КД522А, Д223
15. Диод КДЮ5Б КД108А, КДЮ9А, КДЮ9Б, КД109В
16. Конденсатор К50-16 К53-19, К50-35
17. Конденсатор К73-9 КМ-56
18. Конденсатор К21-7 К10-7В
73
Приложение 4
ТАБЛИЦА ДАННЫХ МОТОЧНЫХ УЗЛОВ
Таблица 1
Наименование Обмотка Номера выводов Марка и диа- метр провода Число витков Индук- тивность, мГн Сопротивление постоянному току, Ом Приме- чание
1. Катушка индуктивно- сти 1, 2 (ГСП 1, 2 I ПЭВ-2-0,12 750 20±5 Рис. 6
2. Трансформатор Т1 (ГСП) 1, 2 I ПЭВ-2-0,10 2X12 2X3 2Х0,9±0,18 Рис. 7
3. Трансформатор Тр1 (БП) 1. 2 1', 2' 3, 4 3', 4' 6, 7 6', Т 8, 9 8', 9' 12, 8 10, 11 10', 11' 1а 1а', 16, 16', II, II' III, III' IV V, V' ПЭВ-1-0,33 ПЭВ-1-0,29 ПЭВ-1-0,69 ПЭВ-1-0,69 ПЭВ-1-0,23 ПЭВ-1-0,23 - 362,5 281,5 60,5 60,5 39 19,5 8,5 9,2 0,4 0,4 2,8 1,3
Схемы электрические обмоток и схемы распайки выводов приведены в альбоме схем.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
ТРАНСФОРМАТОРА ТП-60-9
Номера обмоток Номера выводов Напряжение в режимах, В Ток в режимах, А
номинальном холостого хода номиналь- ном холостого хода
I 1-4 220 220 0,27 0,7*
II 5—6 18±0,6 20,4±0,6 1,1 —
II 6—7 18±0,6 20,4±0,6 1,1 —
III 3-9 10,6±0,5 12,0±0,6 0,6 —
iv 10—11 5,0±0,3 5,7±0,3 0,5 —
* Величина для справок.
Трансформатор ТП-60-9 устанавливается в БП с кронштейном
8.091.260.
75
Перечень нестандартных средств измерений, стендов,
приспособлений и инструмента, необходимых для ремонта
магнитофона и поставляемых заводом-изготовителем
магнитофона ремонтным организациям при заключении
договора на ремонт
Таблица 1
Наименование оборудования Обозначение оборудования Г абаритные размеры, мм Назначение и краткая техническая характе- ристика Приме- чание
Переходник СЫ7800-7894 130X60X14 Включается между РАС (У) и ремонтируе- мой платой.
Переходник СЫ7800-7895 130X 80X14 Включается между РАС (У) и ремонтируе- мой платой.
Шкив СЫ7800-7893 024X9 Для измерения мо- мента подмотки (см. п. 6.2.6.3).
Спецплоскогубцы ХС7800-7464 Для снятия и уста- новки разжимных шайб (см. п. 5.2.2.4).
76
Pasirasyta spausdinti 1986.07.17. iFormatas 60X84,/ie. 4,75 sp. 1., 4,65 s^l. sp. 1., 4,65 sql.
spalv. atsp. Tirazas 10 000 egz. Uzs. 2264. Nemokamai.
Spaude LKP CK leidyklos spaustuve. 232019, Vilnius, Kosmonauti} pr., 60.

Источник

Автор

Сообщение

Заголовок сообщения: Руководство по эксплуатации Вильма 104

Добавлено: 01 июн 2015 07:37

Возраст: 42
Зарегистрирован: 16 мар 2014 07:05
Сообщений: 135
Откуда: Астрахань
Очков репутации: 9

Приветствую всех!

Скан руководства, ссылка на Google Drive, сканировал сам, если есть недочёты — скажите:

https://drive.google.com/file/d/0B7dMrFmYaSPwc2JuNDBkMnJVSk0/view?usp=sharing

Вернуться к началу

number_nine	Заголовок сообщения: Re: Руководство по эксплуатации Вильма 104 Добавлено: 01 июн 2015 10:20
Возраст: 42 Зарегистрирован: 16 мар 2014 07:05 Сообщений: 135 Откуда: Астрахань Очков репутации: 9
Вернуться к началу

number_nine	Заголовок сообщения: Re: Руководство по эксплуатации Вильма 104 Добавлено: 01 июн 2015 10:43
Возраст: 42 Зарегистрирован: 16 мар 2014 07:05 Сообщений: 135 Откуда: Астрахань Очков репутации: 9	Больше ничего нет… В бумажном варианте у меня только user manual.
Вернуться к началу

Источник

Доброго дня всем читателям.Вот решил написать в блог о продолжении ремонта, восстановления магнитофона приставки» VILMA-104 stereo». Скачал эл.схему на аппарат.Из схемы переписал все номиналы электролитических конденсаторов. Решил их менять все не думая.Купил в «Чип и Дип» полмешка конденсаторов. Пришел мне комплект новых пассиков.

Вот комплект пассиков-750р.

Ну теперь можно разбирать аппарат.Начнем с ЛПМ. Разобрал, промыл, смазал протяжку, поставил новые пассики.

Новые пассики на месте.

Для проверки подключил отдельно блок питания магнитофона к сети, а там вместо(+15в -15в) +15в и -23в. Начинаем ремонт с блока питания.Неисправен оказался vt5 КТ639Б. Заменил его и за одно все эл.конденсаторы в блоке питания.Всё заработало. Подключил ЛПМ, всё закрутилось, но звук правого канала отсутствует.Вытащил плату ШП, перемкнул вход-выход схемы ШП.Звук пошёл, но индикатор правого канала также не работает.

Плата блока питания.

Решил менять все ёмкости на всех платах, тем более что полмешка эл.конденсаторов куплены.

Усилитель воспроизведения. Заменил все ёмкости.

Плата индикации

Плата управления.

ГСП

Это ещё не все.которые заменил.

Всё собрал, включил. И ведь заработала VILMA-104 stereo. Отличный звук, стрелочки завораживающе двигаются.Пишет отлично.Всё.Ремонт считаю законченным. Классный аппарат советской эпохи будет жить и радовать дальше. Оставил пока себе.Что с ним делать дальше не решил.Спасибо всем, кто дочитал мою писанину. Всем мира и добра!

Источник

ННе так давно мне довелось испытать СДП-2 Николая Сухова в магнитофоне Вильма-204. Эта очень давняя публикация автора в журнале Радио прошла меня стороной, и лишь спустя 20 лет, как магнитофон выпал из нашей повседневной жизни, я обратил внимание на эту статью, и решил повторить доработку.

ВВ процессе экспериментов сам магнитофон пришлось починить, поскольку он давно не эксплуатировался, и имел много проблем как по электронной части, так и по механике. Восстановил его я быстро, но с СДП история тянулась долго. Причин было много. Но суть повествования не в этом. Время от времени, я открывал инструкцию по ремонту, и выполнял последовательно шаги по настройке магнитофона, приближаясь к финишу. Но в каждый последующий раз настройки незначительно «уплывали». То индикатор вдруг в одном канале добавит +1дБ, то внезапно АЧХ усилителя изменится без всяких на то причин, то еще что-то произойдет. И приходилось все начинать сначала, с настройки усилителя воспроизведения… В какой-то момент я заметил, что подстроечные резисторы подсохли, из-за этого был плохой контакт подвижного элемента со средним выводом, и из-за этого же сбивались настройки. Я замочил на сутки резисторы в смеси спирта и масла, и стало лучше. Но поскольку я долго решал вопрос с печатной платой СДП, то магнитофон какое-то время просто стоял без верхней крышки, обрастая пылью. При очередном включении я снова заметил, что некоторые настройки совсем немного, но сбились. Если руководствоваться инструкцией, то эти изменения укладываются в рамки, и допустимы. Но мне это очень не понравилось, поскольку ГОСТ-ом определена предельная неравномерность АЧХ в конкретном диапазоне частот для разных типов ленты, и речь там идет о неравномерности всего в 2-3дБ, а по факту получается, что только из-за некачественных деталей эти параметры могут «гулять» на 1-2дБ от случая к случаю. И это не учитывая неравномерность, вносимую другими факторами (лента, головка, ролик, и т.п.). Всего этого не слышно при прослушивании музыки, но прекрасно видно приборами.

ВВпервые я столкнулся с этой ситуацией много лет назад, когда ремонтировал Вильму первый раз, и по причине ужасных подстроечных резисторов в блоке питания, напряжение ±15В в ней прыгало, и в конце концов, погорела часть системы управления (КР), несколько полевых ключей К547КП1А, и редкая нынче микросхема К157ДА1 в индикаторе. Вторая проблема блока питания Вильмы 102/104/204 — это окисление дорожек под лаком, а также под диодами выпрямительного моста. Но об этом в другой раз.

ВВильмы 104 и 204 не содержат редких подстроечных резисторов, поэтому их замена не является какой-либо сложной проблемой. Все резисторы СП3-38а, и несколько СП3-38в. Причем последние не так подвержены высыханию, рассыпанию и пр., поскольку просто больше размером. Возможно, это вопрос времени, но СП3-38в я оставил на месте, а СП3-38а заменил на 3296 везде, где это было возможно. Во-первых, 3296 многооборотные, что кратно увеличивает точность настройки. Во-вторых, у 3296 закрытый корпус, что делает их более стойкими к изменению условий окружающей среды. Но существуют и сложности, и главная из них — это стоимость. Розничная цена одного подстроечного резистора 3296 может достигать 70-80р. А их потребуется очень много. Вторая сложность — номинальный ряд. В Вильме, как и во многих других магнитофонах, используются такие номиналы, как 2.2кОм, 4.7кОм, 47кОм, и т.д. А в продаже есть 2кОм, 5кОм, 50кОм. Т.е. номинальные ряды разные. Но в большинстве мест установки это некритично. И третья сложность, — форм-фактор. СП3-38а имеет совершенно другой форм-фактор, и не один из форм-факторов 3296 ему не соответствует. Например, из-за особенности конструкции магнитофона, в индикатор 3296 не подойдут вовсе. Просто не получится их туда установить. Но даже если это удастся, выглядеть это будет «колхозно», а оперативно подстроить индикатор, не снимая верхней планки не получится. В индикатор, при необходимости, можно поставить подстроечные резисторы RM063.
Но несмотря на все эти сложности, такое «обновление» сильно упростит настройку и дальнейшую эксплуатацию магнитофона, что подтвердилось уже многолетним результатом работы той самой первой Вильмы.
Про подстроечники это вся история. Их просто нужно менять, если есть признаки их «усталости». Про электролитические конденсаторы я намеренно умалчиваю, поскольку не все разделяют точку зрения, что их необходимо менять все, и сразу, если аппарату более 30 лет.

ДДалее речь пойдет о пленочных конденсаторах. В Вильме 102/104/110/204/212 и т.п. можно встретить большое разнообразие устанавливаемых пленочных конденсаторов, зачастую вызывающих вопросы. От К73-17 до К71-7. Ничего плохого в конденсаторах К73-9 и К73-17 нет, они работают, и на этом все. Но также известно, что лавсановые (К73-хх) уступают полистирольным (К71, К70) и фторопластовым (К72). Это связано в первую очередь, с материалом диэлектрика, который влияет и на стабильность параметров, и на долговечность. К71-7 в Вильме мне попадались дважды. Это очень редко применяемые в бытовой аппаратуре конденсаторы, и в моем случае на них был штамп военной приемки. Возможно, это был чей-то «апгрейд», но пайка выглядела равномерной. К71-7 имеют размеры больше К73-17. Из-за этого в некоторые блоки их поставить сложно. И К71-7 довольно не просто найти в продаже. Не какие-нибудь, а разумеется, нужных номиналов.

ФФторопластовые К72-8 на напряжение менее 1000В нужных номиналов тоже найти не удалось, а на 1000В они также громоздки. Но чем же плохи К73-17? Возрастом. Срок хранения без эксплуатации, и с соблюдением строгих условий по температуре и влажности варьируется у разных производителей от 12 до 20 лет. Срок эксплуатации 10000 часов. Редкий магнитофон отработает 10000 часов, но вот условия хранения и возраст — это критерии весомые. И не то, чтобы конденсаторы после 20 лет взяли, и дружно вышли из строя. Вовсе нет. Но компаунд теряет эластичность, трескается. Диэлектрик (ПЭТ) может и не очень подвержен воздействию влаги и перепадам температур, а вот алюминиевые обкладки за 20 лет могут начать деградировать. Это обычно не приводит к мгновенному разрушению, особенно на низких напряжениях, которые есть в магнитофоне, но изменить свойства фильтра, цепи коррекции, и т.п. — такой конденсатор вполне в состоянии. Если не гоняться за полистирольными или фторопластовыми конденсаторами, то замена состарившегося ПЭТ на ПЭТ свежий вполне оправдана. Самый доступный сегодня бренд неплохих ПЭТ конденсаторов — EPCOS. Вот на них и остановимся пока.

ППлавно мы добрались до больной во всех смыслах темы — К157УД2. Во всей аппаратуре СССР этот ОУ самый распространенный. И надо признаться, довольно надежный. Часто каскад на К157УД2 возбуждается, и этот «писк» пролезает в звук. К157УД2 — сдвоенный ОУ, и часто случается, что половинки используются в абсолютно разных местах схемы и неодинаковых условиях. Помимо взаимного влияния друг на друга, часто один из пары ОУ выходит из строя, и тогда приходится менять ИМС на новую. Но один из главных недостатков применения К157УД2 в аппаратуре магнитной записи — ее собственный шум. Крайне сложно построить на К157УД2 малошумящий усилитель, не прибегая к дополнительным мерам. Все еще более осложняется, когда выясняется, что нет прямого и полного аналога этой ИМС. В качестве замены, я попробую использовать более эффективный сдвоенный ОУ LM4562MA в корпусе SOIC-8 через переходник на DIP-14. LM4562MA в SOIC-8 стоит дешевле DIP-14, поэтому выбор пал на него.

О«Обновление» я начал с УЗ, поскольку он проще всего, и имеет меньшее количество деталей. КМОП-ключи К547КП1А можно заменить на герконовые реле, т.к. ключи собраны на единой подложке, и со временем у них проявляется негативный эффект — проникновение соседних каналов. Если такой ключ коммутирует управляющие цепи — это не проблема. Но если коммутации подвержен звук — это сильно ухудшает параметры всего звукового тракта. В крайнем случае, можно просто поставить более новые К547КП1А, которые произведены в 2010-х гг, и у которых еще нет «утечки». Это будет зависеть от результатов испытаний. Испытания планируются после апгрейда всех узлов, а сравнивать буду УЗ оригинальный, со всеми родными деталями, и этот УЗ, с новыми ОУ, конденсаторами, и подстроечниками.

(6 оценок, среднее: 5,00 из 5)
Загрузка…

Источник

Магнитофон Вильма-104 (Vilma-104) изготавливался на Вильнюсском ПСЗ с 1986 года. Предназначен для высококачественной записи и воспроизведения фонограмм. Внешне аналогичен Вильма-204, но комплектующие в 104 модели были лучше.

Характеристики Вильма-104:

Диапазон рабочих частот на линейном выходе: 31,5 – 18000 Гц

Скорость магнитной ленты: 4,76 см/сек

Коэффициент детонации: 0,12%

Относительный уровень шумов в канале записи-воспроизведения с системой шумоподавления: -62 дБ

Потребляемая от сети мощность: 40 Вт

Габаритные размеры (ШхВхГ): 480х168х320 мм

Вес: 10,8 кг

Обзор Вильма-104

Магнитофон-приставка собран на штампованном шасси, на котором крепятся механизм транспортирования магнитной ленты и все блоки управления. Сборный кожух выполнен с применением декоративных накладок. Все органы управления выведены на лицевую панель. Разъемы для подключения линейного выхода и входа для записи находятся на задней панели магнитофона-приставки.

Сендастовая головка производства “Вильма”, выпуск которых на заводе было освоено с начала 80-х годов. ЛМП для модели 104 упростили до одновального. Двухмоторный ЛПМ изготовлен по лицензии компании Plank. В магнитофоне имеется полный автостоп с отключением от сети, квазисенсорное управление режимами ЛПМ. Компандерная система ШП. Стрелочные и светодиодные пиковые индикаторы. Возможность работы с 3 типами магнитной ленты.

Схема Вильма-104:

Источник
