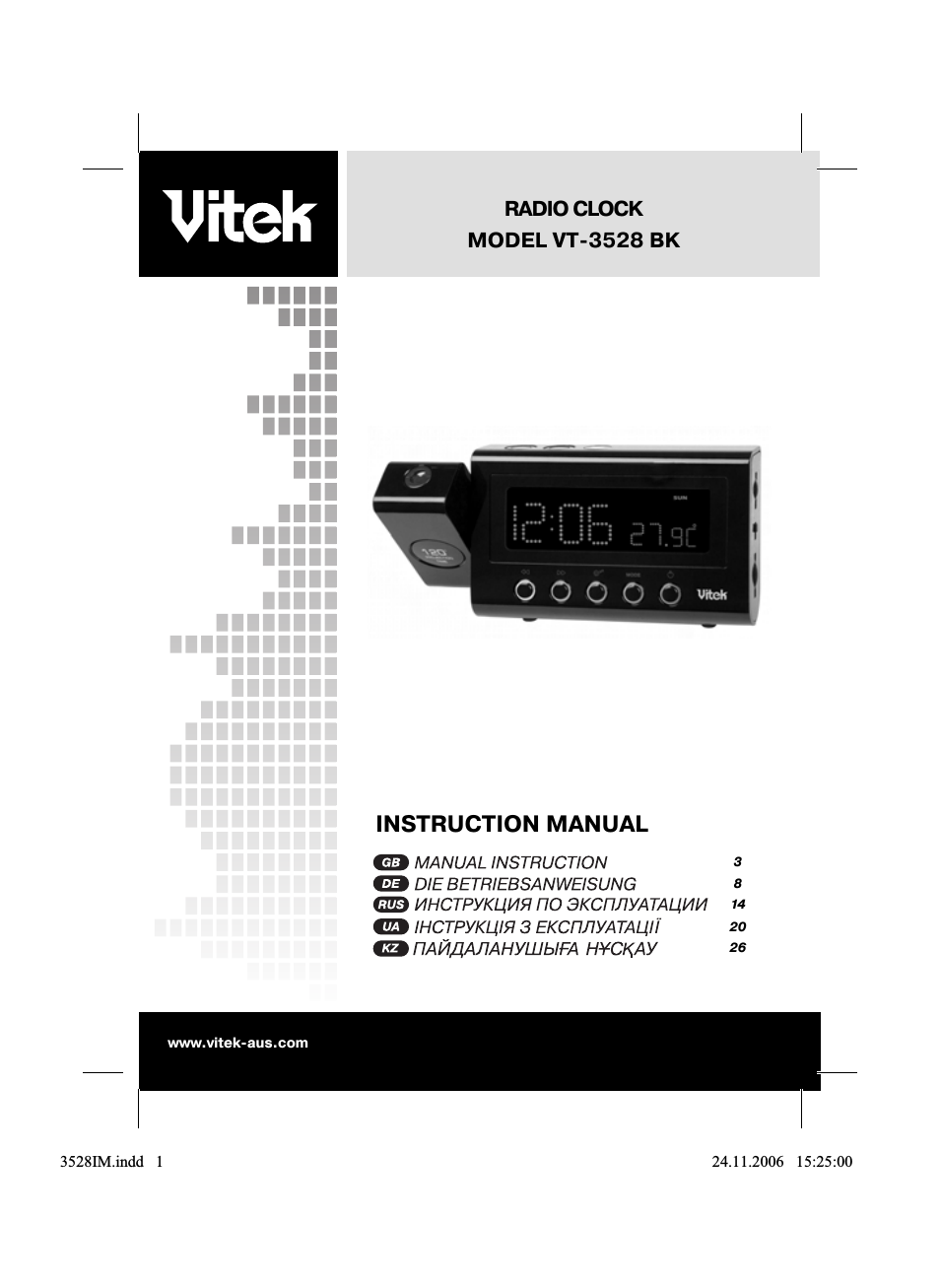

RADIO CLOCK

MODEL VT-3528 BK

www.vitek-aus.com

3
8

INSTRUCTION MANUAL

3528IM.indd 1

24.11.2006 15:25:00

7 8 10 1 9

4
3
2
5

25
28

3528IM.indd 2

24.11.2006 15:25:01

Instruction manual, Radio clock model vt-3528 bk

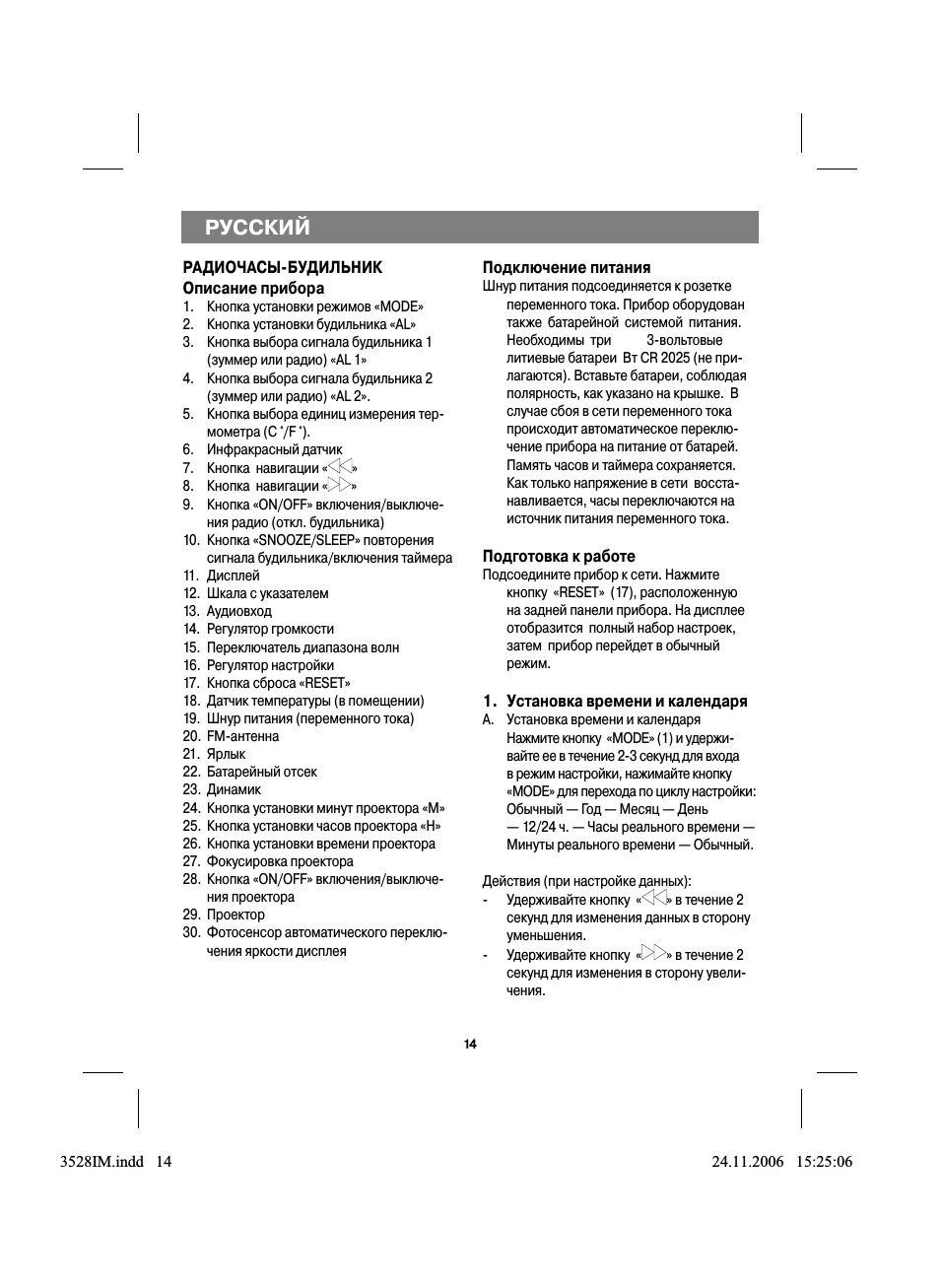

РУССКИЙ

РАДИОЧАСЫ-БУДИЛЬНИК

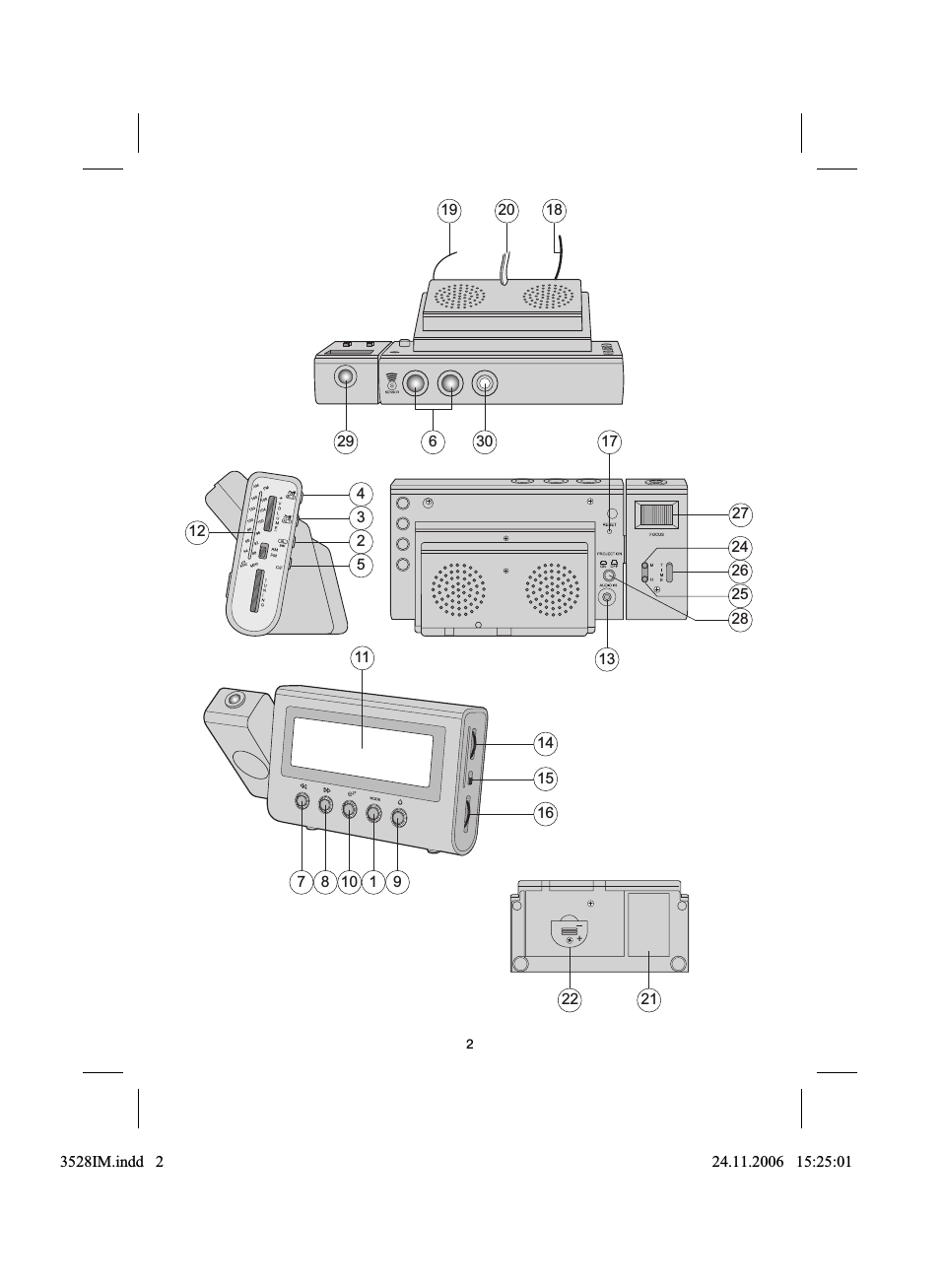

Описание прибора

1. Кнопка установки режимов «MODE»
2. Кнопка установки будильника «АL»
3. Кнопка выбора сигнала будильника 1

(зуммер или радио) «АL 1»

4. Кнопка выбора сигнала будильника 2

(зуммер или радио) «АL 2».

5. Кнопка выбора единиц измерения тер-

мометра (C °/F °).

6. Инфракрасный

датчик

7. Кнопка навигации «

8. Кнопка навигации «

9. Кнопка

«ON/OFF»

включения/выключе-

ния радио (откл. будильника)

10. Кнопка «SNOOZE/SLEEP» повторения

сигнала будильника/включения таймера

11. Дисплей
12. Шкала с указателем
13. Аудиовход
14. Регулятор громкости
15. Переключатель диапазона волн
16. Регулятор настройки
17. Кнопка сброса «RESET»
18. Датчик температуры (в помещении)
19. Шнур питания (переменного тока)
20. FM-антенна
21. Ярлык
22. Батарейный отсек
23. Динамик
24. Кнопка установки минут проектора «M»
25. Кнопка установки часов проектора «H»
26. Кнопка установки времени проектора
27. Фокусировка проектора
28. Кнопка «ON/OFF» включения/выключе-

ния проектора

29. Проектор
30. Фотосенсор автоматического переклю-

чения яркости дисплея

Подключение питания

Шнур питания подсоединяется к розетке

переменного тока. Прибор оборудован
также батарейной системой питания.
Необходимы три 3-вольтовые
литиевые батареи Вт CR 2025 (не при-
лагаются). Вставьте батареи, соблюдая
полярность, как указано на крышке. В
случае сбоя в сети переменного тока
происходит автоматическое переклю-
чение прибора на питание от батарей.
Память часов и таймера сохраняется.
Как только напряжение в сети восста-
навливается, часы переключаются на
источник питания переменного тока.

Подготовка к работе

Подсоедините прибор к сети. Нажмите

кнопку «RESET» (17), расположенную
на задней панели прибора. На дисплее
отобразится полный набор настроек,
затем прибор перейдет в обычный
режим.

1. Установка времени и календаря

А. Установка времени и календаря

Нажмите кнопку «MODE» (1) и удержи-
вайте ее в течение 2-3 секунд для входа
в режим настройки, нажимайте кнопку
«MODE» для перехода по циклу настройки:

Обычный — Год — Месяц — День
— 12/24 ч. — Часы реального времени —
Минуты реального времени — Обычный.

Действия (при настройке данных):
— Удерживайте кнопку «

» в течение 2

секунд для изменения данных в сторону
уменьшения.

— Удерживайте кнопку «

» в течение 2

секунд для изменения в сторону увели-
чения.

3528IM.indd 14

24.11.2006 15:25:06

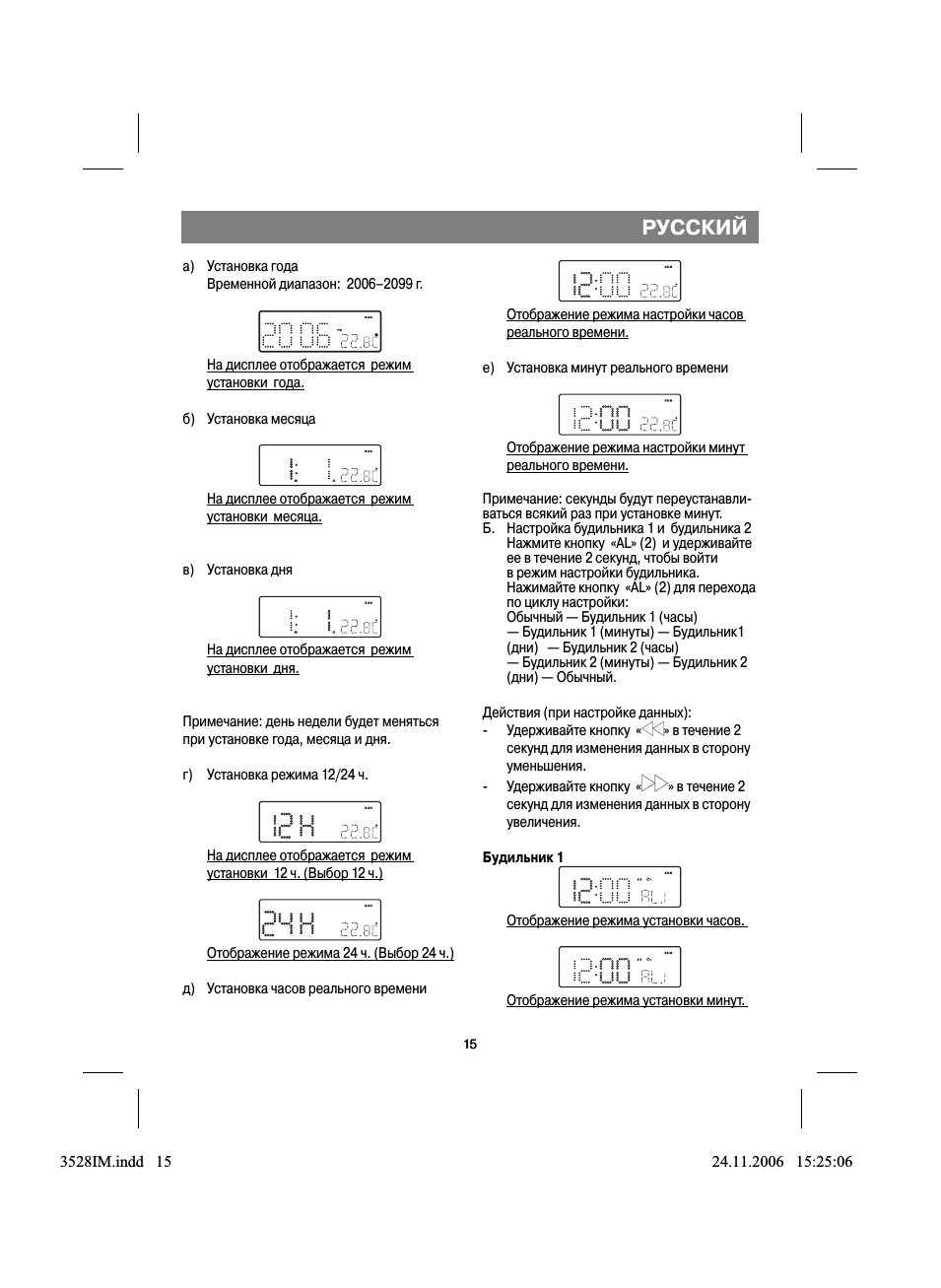

РУССКИЙ

а) Установка года

Временной диапазон: 2006–2099 г.

На дисплее отображается режим
установки года.

б) Установка месяца

На дисплее отображается режим
установки месяца.

в) Установка дня

На дисплее отображается режим
установки дня.

Примечание: день недели будет меняться
при установке года, месяца и дня.

г) Установка режима 12/24 ч.

На дисплее отображается режим
установки 12 ч. (Выбор 12 ч.)

Отображение режима 24 ч. (Выбор 24 ч.)

д) Установка часов реального времени

Отображение режима настройки часов
реального времени.

е) Установка минут реального времени

Отображение режима настройки минут
реального времени.

Примечание: секунды будут переустанавли-
ваться всякий раз при установке минут.
Б. Настройка будильника 1 и будильника 2

Нажмите кнопку «AL» (2) и удерживайте
ее в течение 2 секунд, чтобы войти
в режим настройки будильника.
Нажимайте кнопку «AL» (2) для перехода
по циклу настройки:

Обычный — Будильник 1 (часы)
— Будильник 1 (минуты) — Будильник1
(дни) — Будильник 2 (часы)
— Будильник 2 (минуты) — Будильник 2
(дни) — Обычный.

Действия (при настройке данных):
— Удерживайте кнопку «

» в течение 2

секунд для изменения данных в сторону
уменьшения.

— Удерживайте кнопку «

» в течение 2

секунд для изменения данных в сторону
увеличения.

Будильник 1

Отображение режима установки часов.

Отображение режима установки минут.

3528IM.indd 15

24.11.2006 15:25:06

РУССКИЙ

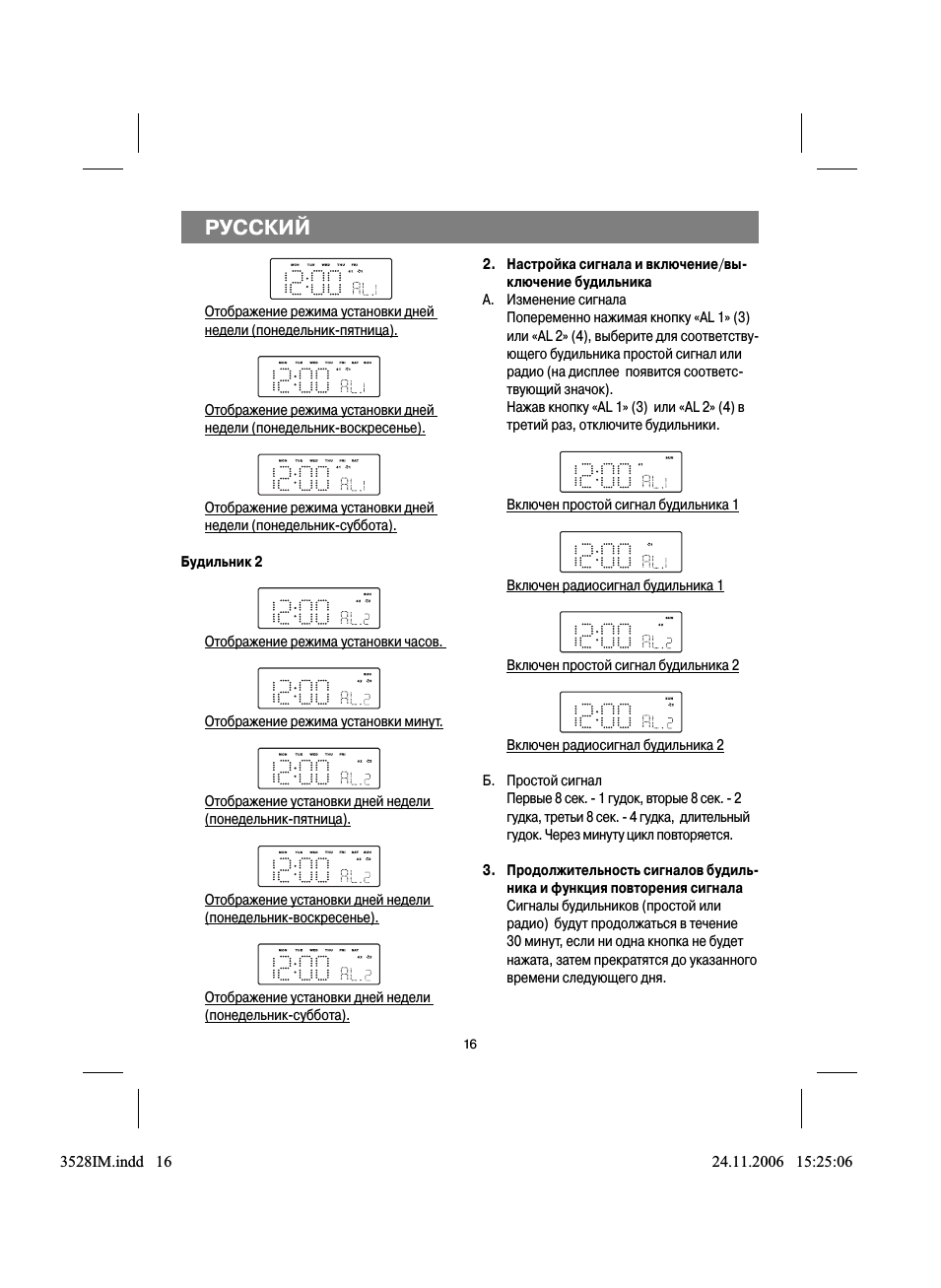

Отображение режима установки дней
недели (понедельник-пятница).

Отображение режима установки дней
недели (понедельник-воскресенье).

Отображение режима установки дней
недели (понедельник-суббота).

Будильник 2

Отображение режима установки часов.

Отображение режима установки минут.

Отображение установки дней недели
(понедельник-пятница).

Отображение установки дней недели
(понедельник-воскресенье).

Отображение установки дней недели
(понедельник-суббота).

2. Настройка сигнала и включение/вы-

ключение будильника

А. Изменение сигнала

Попеременно нажимая кнопку «AL 1» (3)
или «AL 2» (4), выберите для соответству-
ющего будильника простой сигнал или
радио (на дисплее появится соответс-
твующий значок).

Нажав кнопку «AL 1» (3) или «AL 2» (4) в
третий раз, отключите будильники.

Включен простой сигнал будильника 1

Включен радиосигнал будильника 1

Включен простой сигнал будильника 2

Включен радиосигнал будильника 2

Б. Простой сигнал

Первые 8 сек. — 1 гудок, вторые 8 сек. — 2
гудка, третьи 8 сек. — 4 гудка, длительный
гудок. Через минуту цикл повторяется.

3. Продолжительность сигналов будиль-

ника и функция повторения сигнала

Сигналы будильников (простой или
радио) будут продолжаться в течение
30 минут, если ни одна кнопка не будет
нажата, затем прекратятся до указанного
времени следующего дня.

3528IM.indd 16

24.11.2006 15:25:06

РУССКИЙ

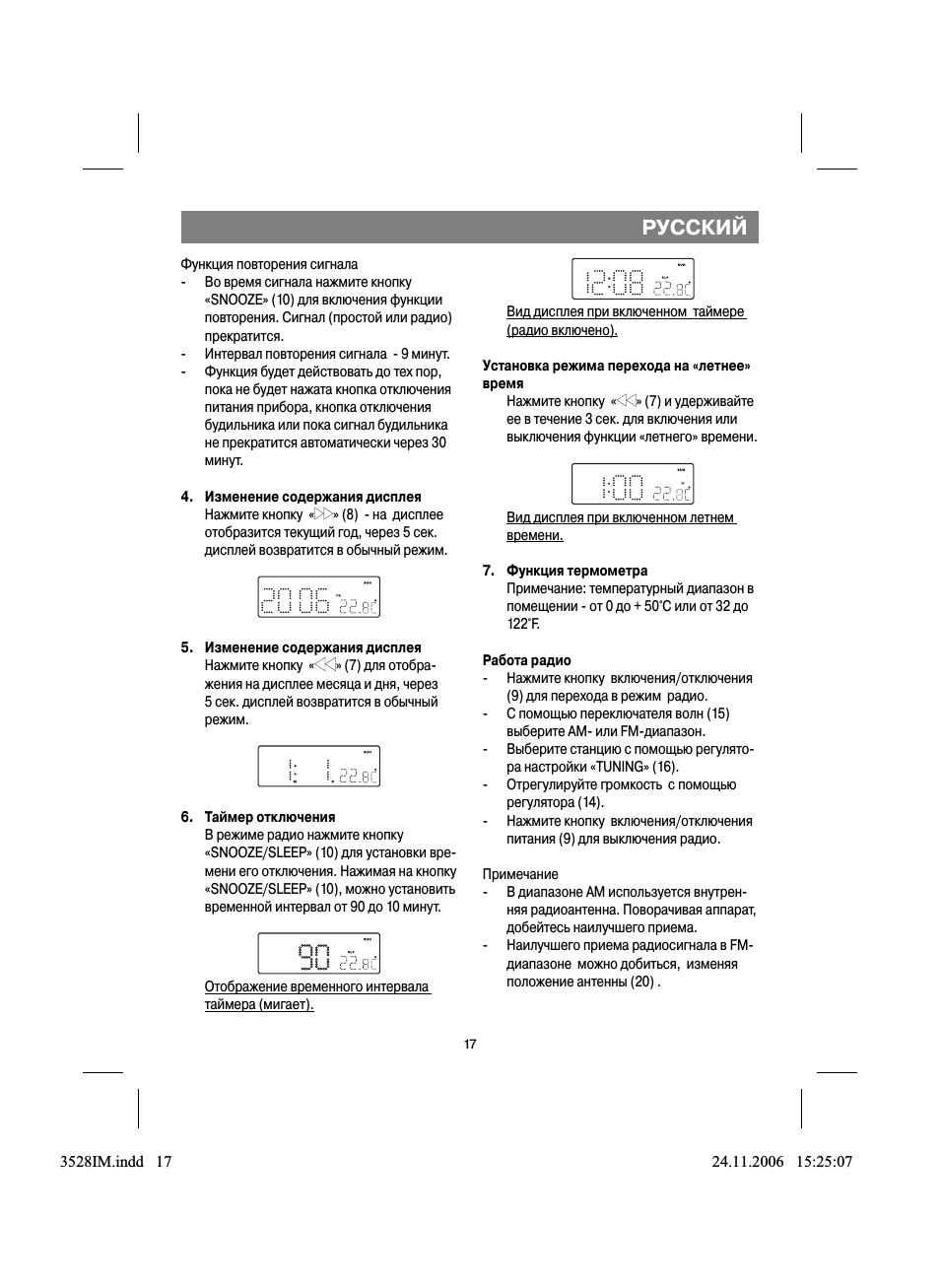

Функция повторения сигнала
— Во время сигнала нажмите кнопку

«SNOOZE» (10) для включения функции
повторения. Сигнал (простой или радио)
прекратится.

— Интервал повторения сигнала — 9 минут.
— Функция будет действовать до тех пор,

пока не будет нажата кнопка отключения
питания прибора, кнопка отключения
будильника или пока сигнал будильника
не прекратится автоматически через 30
минут.

4. Изменение содержания дисплея

Нажмите кнопку «

» (8) — на дисплее

отобразится текущий год, через 5 сек.
дисплей возвратится в обычный режим.

5. Изменение содержания дисплея

Нажмите кнопку «

» (7) для отобра-

жения на дисплее месяца и дня, через
5 сек. дисплей возвратится в обычный
режим.

6. Таймер отключения

В режиме радио нажмите кнопку
«SNOOZE/SLEEP» (10) для установки вре-
мени его отключения. Нажимая на кнопку
«SNOOZE/SLEEP» (10), можно установить
временной интервал от 90 до 10 минут.

Отображение временного интервала
таймера (мигает).

Вид дисплея при включенном таймере
(радио включено).

Установка режима перехода на «летнее»
время

Нажмите кнопку «

» (7) и удерживайте

ее в течение 3 сек. для включения или
выключения функции «летнего» времени.

Вид дисплея при включенном летнем
времени.

7. Функция термометра

Примечание: температурный диапазон в
помещении — от 0 до + 50°С или от 32 до
122°F.

Работа радио
— Нажмите кнопку включения/отключения

(9) для перехода в режим радио.

— С помощью переключателя волн (15)

выберите AM- или FM-диапазон.

— Выберите станцию с помощью регулято-

ра настройки «TUNING» (16).

— Отрегулируйте громкость с помощью

регулятора (14).

— Нажмите кнопку включения/отключения

питания (9) для выключения радио.

Примечание
— В диапазоне AM используется внутрен-

няя радиоантенна. Поворачивая аппарат,
добейтесь наилучшего приема.

— Наилучшего приема радиосигнала в FM-

диапазоне можно добиться, изменяя
положение антенны (20) .

3528IM.indd 17

24.11.2006 15:25:07

РУССКИЙ

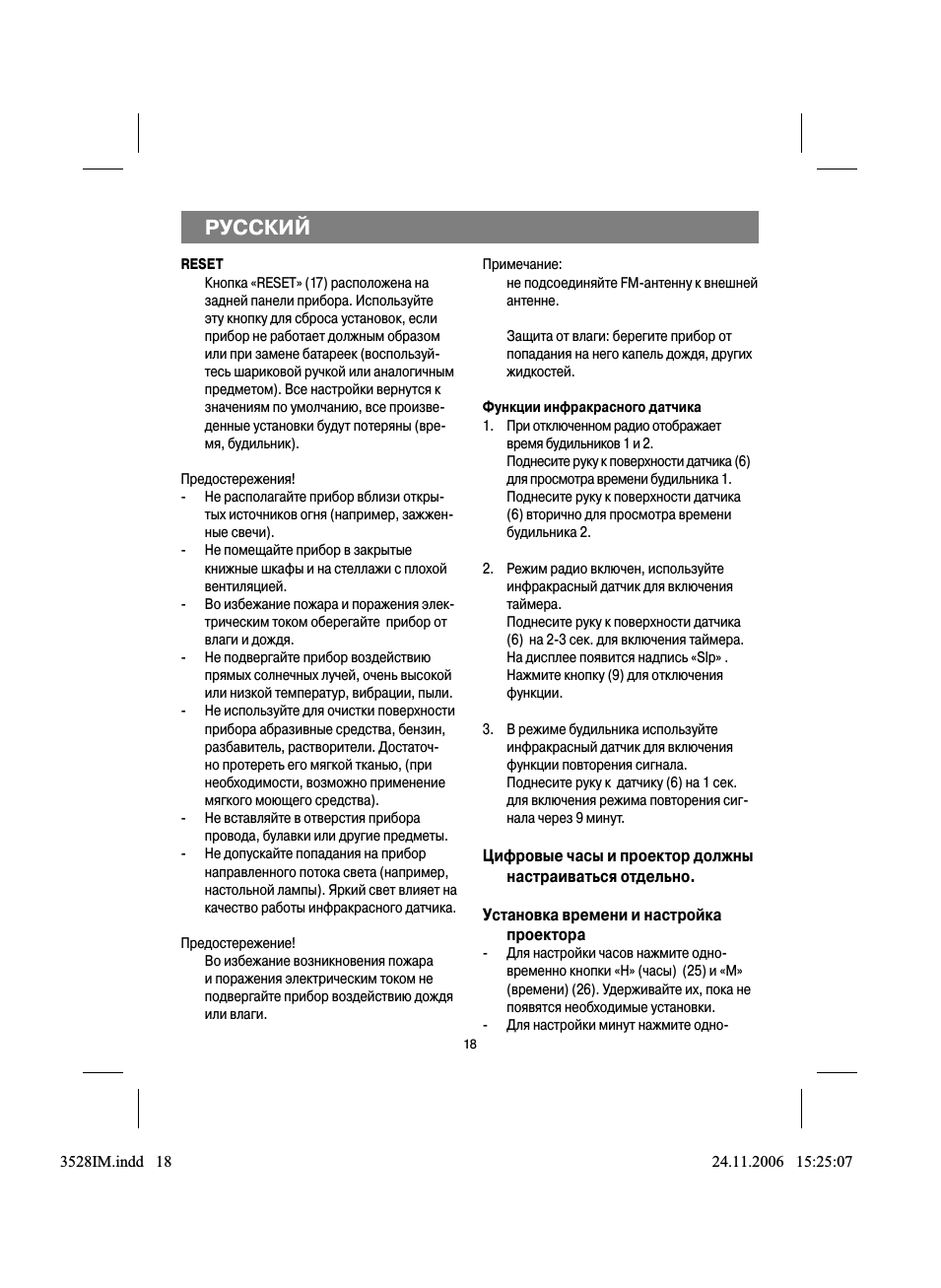

RESET

Кнопка «RESET» (17) расположена на
задней панели прибора. Используйте
эту кнопку для сброса установок, если
прибор не работает должным образом
или при замене батареек (воспользуй-
тесь шариковой ручкой или аналогичным
предметом). Все настройки вернутся к
значениям по умолчанию, все произве-
денные установки будут потеряны (вре-
мя, будильник).

Предостережения!
— Не располагайте прибор вблизи откры-

тых источников огня (например, зажжен-
ные свечи).

— Не помещайте прибор в закрытые

книжные шкафы и на стеллажи с плохой
вентиляцией.

— Во избежание пожара и поражения элек-

трическим током оберегайте прибор от
влаги и дождя.

— Не подвергайте прибор воздействию

прямых солнечных лучей, очень высокой
или низкой температур, вибрации, пыли.

— Не используйте для очистки поверхности

прибора абразивные средства, бензин,
разбавитель, растворители. Достаточ-
но протереть его мягкой тканью, (при
необходимости, возможно применение
мягкого моющего средства).

— Не вставляйте в отверстия прибора

провода, булавки или другие предметы.

— Не допускайте попадания на прибор

направленного потока света (например,
настольной лампы). Яркий свет влияет на
качество работы инфракрасного датчика.

Предостережение!

Во избежание возникновения пожара
и поражения электрическим током не
подвергайте прибор воздействию дождя
или влаги.

Примечание:

не подсоединяйте FM-антенну к внешней
антенне.

Защита от влаги: берегите прибор от
попадания на него капель дождя, других
жидкостей.

Функции инфракрасного датчика
1. При отключенном радио отображает

время будильников 1 и 2.

Поднесите руку к поверхности датчика (6)
для просмотра времени будильника 1.

Поднесите руку к поверхности датчика
(6) вторично для просмотра времени
будильника 2.

2. Режим радио включен, используйте

инфракрасный датчик для включения
таймера.

Поднесите руку к поверхности датчика
(6) на 2-3 сек. для включения таймера.
На дисплее появится надпись «Slp» .
Нажмите кнопку (9) для отключения
функции.

3. В режиме будильника используйте

инфракрасный датчик для включения
функции повторения сигнала.

Поднесите руку к датчику (6) на 1 сек.
для включения режима повторения сиг-
нала через 9 минут.

Цифровые часы и проектор должны

настраиваться отдельно.

Установка времени и настройка

проектора

— Для настройки часов нажмите одно-

временно кнопки «Н» (часы) (25) и «M»
(времени) (26). Удерживайте их, пока не
появятся необходимые установки.

— Для настройки минут нажмите одно-

3528IM.indd 18

24.11.2006 15:25:07

РУССКИЙ

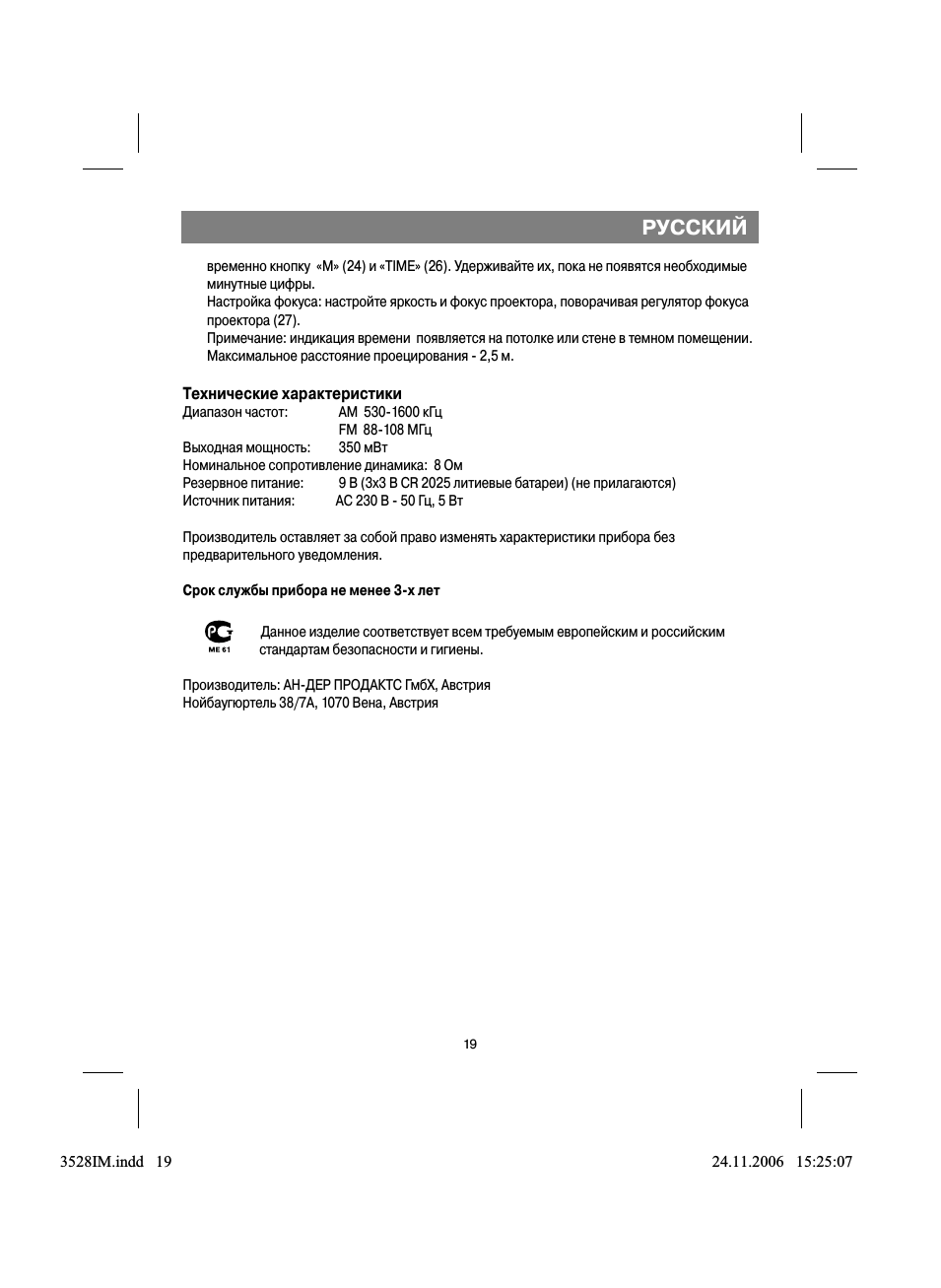

временно кнопку «М» (24) и «TIME» (26). Удерживайте их, пока не появятся необходимые
минутные цифры.

Настройка фокуса: настройте яркость и фокус проектора, поворачивая регулятор фокуса
проектора (27).

Примечание: индикация времени появляется на потолке или стене в темном помещении.
Максимальное расстояние проецирования — 2,5 м.

Технические характеристики

Диапазон частот:

AM 530-1600 кГц

FM 88-108 МГц

Выходная мощность:

350 мВт

Номинальное сопротивление динамика: 8 Ом
Резервное питание:

9 В (3×3 В CR 2025 литиевые батареи) (не прилагаются)

Источник питания:

AC 230 В — 50 Гц, 5 Вт

Производитель оставляет за собой право изменять характеристики прибора без
предварительного уведомления.

Срок службы прибора не менее 3-х лет

Данное изделие соответствует всем требуемым европейским и российским

стандартам безопасности и гигиены.

Производитель: АН-ДЕР ПРОДАКТС ГмбХ, Австрия
Нойбаугюртель 38/7А, 1070 Вена, Австрия

3528IM.indd 19

24.11.2006 15:25:07

GB

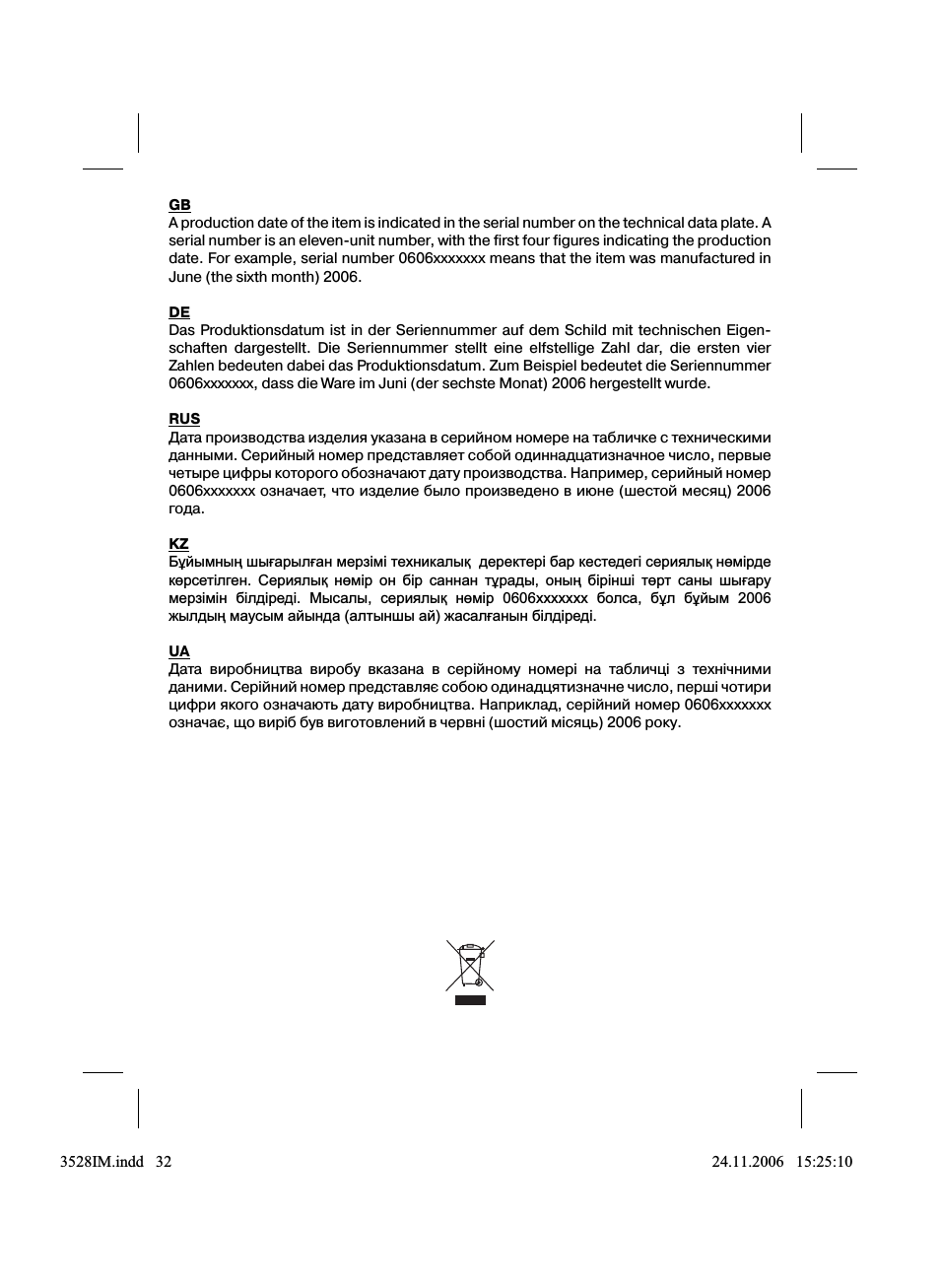

A production date of the item is indicated in the serial number on the technical data plate. A
serial number is an eleven-unit number, with the first four figures indicating the production
date. For example, serial number 0606ххххххх means that the item was manufactured in
June (the sixth month) 2006.

DE
Das Produktionsdatum ist in der Seriennummer auf dem Schild mit technischen Eigen-
schaften dargestellt. Die Seriennummer stellt eine elfstellige Zahl dar, die ersten vier
Zahlen bedeuten dabei das Produktionsdatum. Zum Beispiel bedeutet die Seriennummer
0606xxxxxxx, dass die Ware im Juni (der sechste Monat) 2006 hergestellt wurde.

RUS
Дата производства изделия указана в серийном номере на табличке с техническими
данными. Серийный номер представляет собой одиннадцатизначное число, первые
четыре цифры которого обозначают дату производства. Например, серийный номер
0606ххххххх означает, что изделие было произведено в июне (шестой месяц) 2006
года.

KZ
Бұйымның шығарылған мерзімі техникалық деректері бар кестедегі сериялық нөмірде

көрсетілген. Сериялық нөмір он бір саннан тұрады, оның бірінші төрт саны шығару

мерзімін білдіреді. Мысалы, сериялық нөмір 0606ххххххх болса, бұл бұйым 2006

жылдың маусым айында (алтыншы ай) жасалғанын білдіреді.

UA
Дата виробництва виробу вказана в серійному номері на табличці з технічними
даними. Серійний номер представляє собою одинадцятизначне число, перші чотири
цифри якого означають дату виробництва. Наприклад, серійний номер 0606ххххххх
означає, що виріб був виготовлений в червні (шостий місяць) 2006 року.

3528IM.indd 32

24.11.2006 15:25:10

GBA production date of the item is indicated in the serial n...
