W2809 инструкция на русском

Описание

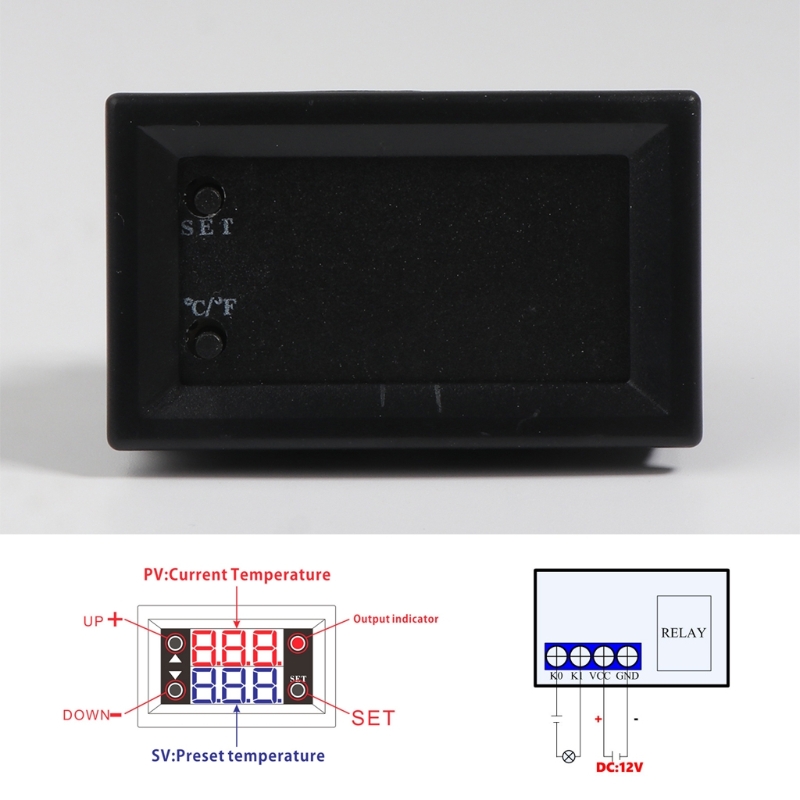

Программируемый терморегулятор модель W1209WK / W2809 предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, индикация включения резе — изменением яркости дисплея, двумя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура. Длина кабеля датчика NTC — 30см. Возможность переключения °С / °F.

ОПИСАНИЕ В ПРОЦЕССЕ ОФОРМЛЕНИЯ

Подготовка к работе

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

 После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

 Установка и настройка заданной температуры

 Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

 Программирование

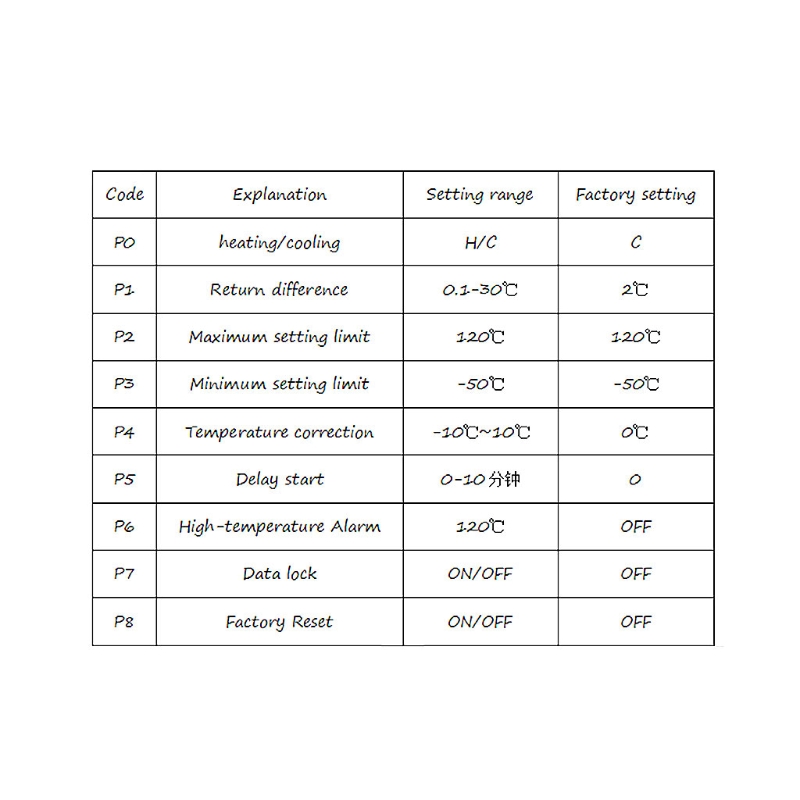

 Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

Индикация

 LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

 Сброс параметров в заводские установки

 Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики

Габаритные размеры: 40 х 48 х14 мм

Диапазон измерения и программирования температуры: -50°С …110°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность гистерезиса: 0,1°С

Гистерезис: 0,1…15°С

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC

Температура окружающей среды: -10…60°С

Влажность окружающей среды: 20 — 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).


  В комплект поставки входят :
 1 * регулятор температуры
 1 * температурный датчик


Программируемый терморегулятор модель W2809 предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, индикация включения резе — изменением яркости дисплея, двумя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура. Длина кабеля датчика NTC — 30см. Возможность переключения °С / °F.

Подготовка к работе:

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Характеристики:

— Габаритные размеры: 40 х 48 х14 мм
— Диапазон измерения и программирования температуры:
-50°С …110°С
— Точность измерения: 0,1°С в диапазоне от -9,9°С до
99,9°С; или 1,0°С вне этого диапазона
— Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С
до 99,9°С; или 1,0°С вне этого диапазона
— Точность гистерезиса: 0,1°С
— Гистерезис: 0,1…15°С
— Время обновления показаний: 0,5 секунд
— Напряжение питания, В: 12 VDC
— Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита
— Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC
— Температура окружающей среды: -10…60°С
— Влажность окружающей среды: 20 — 85 %
— Потребляемый ток: 30 мA
— Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).

В комплект поставки входят :
1 * регулятор температуры
1 * температурный датчик
