Wpc 10 реле давления инструкция по применению

Регулятор давления WPC-10 с рабочим диапазоном 0-10 бар применяется в автоматических системах водоснабжения, поливочных уcтанoвкax, уcтанoвкaх пожаротушения, системах кондиционирования, воздушных компрессорах, масляных насосах и системах, гидравлическом оборудовании.

Рабочей средой систем, в которых используется РД (регулятор давления) может являться водопроводная и загрязненная вода, масло, молоко, вино, пищевые продукты, газообразная среда. Регулятор давления имеет следующие преимущества перед классическим регулятором давления РМ5 — предотвращает частые пуски насоса. — при работе РД достигается точное установка и регулирование давления.

Минимальное давление включения устанавливается в диапазоне 0,1—9,8 бар. Максимальное давление отключения настраивается в диапазоне 0,2—9,9 бар. Разница давления между минимальным и максимальным пределом 0,1 бар.

Отличительные особенности:

• свободная регулировка нижнего и верхнего предела давления.
• в регуляторе имеется функция сбережения электричества;
• при разнице между порогами давления от 0,5—0,8 бар гидроаккумулятор в систему водоснабжения можно не устанавливать;
• работает с различными средами водой, маслом, газом, пищевыми жидкостями;
• регулятор бесшумный в работе;
• отсутствует электрическая искра при контакте;
• предотвращает частые пуски насоса при течи трубопровода, крана;
• работает при температуре жидкости до 80 град Цельсия, что позволяет установку в систему горячего водоснабжения;
• корпус прибора надежно защищает механизм от влаги и сырости;
• продолжительный срок работы до 1400000 часов;
• работает даже при значительном подсосе воздуха в систему;
• защищает насос по режиму «сухой ход», устанавливается минимальное давление от 0,1 до максимального 4,0 бар при котором насос отключается из-за отсутствия воды в системе.

Достоинства прибора в том, что после срабатывания защиты «сухой ход» (45 секунд), он через 8, 24 ,48 минут и т.д. снова включит насос на 45 секунд для проверки наличия воды во всасывающей магистрали. В случае отсутствия воды, насос будет выключен повторно. Второй раз и каждый последующий пуски будут осуществляться в течении 24 часов. Электронный регулятор давления будет включать насос для проверки воды, и при наличии ее запустит насос в работу.

Реле подходит для любых типов поверхностных и скважинных насосов для регулировки давления в системах домашнего водоснабжения и защиты насосов от работы «в сухую» без воды. Автоматически перезапускается и снова включает насос без участия человека.

Порядок настройки реле давления

Проверьте установку нуля при отсутствии давления на входе:

Проверьте установку нуля при отсутствии давления на входе

Перед началом эксплуатации обязательно произведите сброс

Нажатием на эту клавишу установите верхний порог выключения насоса (max-10 kg/cm2)

Нажатием на эту клавишу установите нижнее давление включения насоса (min – 0,5 kg/cm2)

Нажатием на эту клавишу устанавливается давление обнаружения ошибки работы насоса (min – 0,1 kg/cm2)

Если требуется, установите период опроса датчика (сек), по умолчанию 3 сек

Для сохранения настроек и запуска в работу нажмите on/off

Ошибки работы реле давления

Ошибка, неправильный диапазон давления или датчик поврежден. Проверьте установку нуля при отсутствии давления на входе

Защита нехватка воды «сухой ход». Для сброса ошибки — выключить и включить

Описание

Характеристики

Отзывы о товаре

Фотогалерея

Картинка с сайта: ch-technika.ru

Преимущества этого прибора очевидны.

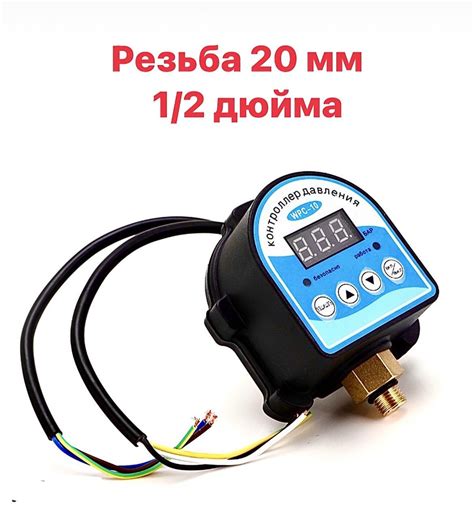

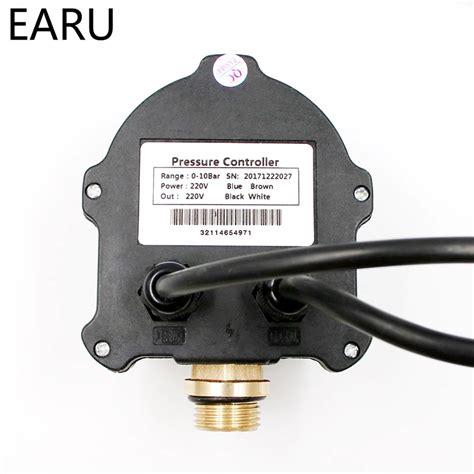

Во первых простота установки, штуцер для подключения с резьбой 1/2 дюйма, это самый популярный размер, Вам не придётся бегать с бубном по магазинам в поисках эксклюзивного переходника.

Картинка с сайта: ch-technika.ru

Во вторых Вам не надо покупать отдельно реле защиты от сухого хода и манометр,
а также кучу тройников для их подключения, этот прибор выполняет функции этих устройств.

Картинка с сайта: ch-technika.ru

Простая настройка верхнего и нижнего порога давления, а также давления защиты от сухого хода, (Что плохого в сухом ходе? Если вода в колодце закончится то при отсутствии воды без защиты насос будет работать, он перегреется и сгорит, а защита от сухого хода не допустит работы насоса вхолостую и отключит насос)

В отличии от механического реле с пружинами, это электронное реле работает практически бесшумно, что позволяет устанавливать его прямо в доме, и оно не будет раздражать громкими щелчками при включении.

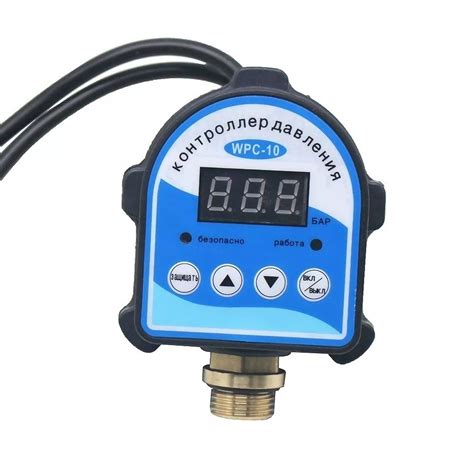

Всегда есть легкий доступ к регулировкам давления с помощью кнопок на передней панели реле.

При отключении питания все настройки сохраняются в памяти устройства.

Ну и в конце концов выгладит оно стильно и современно.

Минимальное давление включения устанавливается в диапазоне 0,1—9,8 бар. Максимальное давление отключения настраивается в диапазоне 0,2—9,9 бар. Разница давления между минимальным и максимальным пределом 0,1 бар.

Отличительные особенности:

• свободная регулировка нижнего и верхнего предела давления.
• в регуляторе имеется функция сбережения электричества;
• при разнице между порогами давления в 0,5—0,8 бар гидроаккумулятор в систему водоснабжения можно не устанавливать;
• работает с различными средами водой, маслом, газом, пищевыми жидкостями;
• регулятор бесшумный в работе;
• отсутствует электрическая искра при контакте;
• предотвращает частые пуски насоса при течи трубопровода, крана;
• работает при температуре жидкости до 80 град Цельсия, что позволяет установку в систему горячего водоснабжения;
• корпус прибора надежно защищает механизм от влаги и сырости;
• продолжительный срок работы до 1400000 часов;
• работает даже при значительном подсосе воздуха в систему;
• защищает насос по режиму «сухой ход», устанавливается минимальное давление от 0,1 до максимального 4,0 бар при котором насос отключается из-за отсутствия воды в системе.

Достоинства прибора в том, что после срабатывания защиты «сухой ход» (45 секунд), он через 8, 24 ,48 минут и т.д. снова включит насос на 45 секунд для проверки наличия воды во всасывающей магистрали. В случае отсутствия воды, насос будет выключен повторно. Второй раз и каждый последующий пуски будут осуществляться в течении 24 часов. Электронный регулятор давления будет включать насос для проверки воды, и при наличии ее запустит насос в работу.

Реле подходит для любых типов поверхностных и скважинных насосов для регулировки давления в системах домашнего водоснабжения и защиты насосов от работы «в сухую» без воды. Автоматически перезапускается и снова включает насос без участия человека.

Технические характеристики
Напряжение питания	220 Вольт / 50 Гц
Подключаемая нагрузка	до 1,5 квт.

Порядок настройки реле давления

Проверьте установку нуля при отсутствии давления на входе:

На электронном циферблате должны быть нули.

Если на табло не нули, произведите сброс нажав одновременно две правые кнопки. Сброс производится при выключенном приборе (зеленая лампочка не горит), и нижний порог давления должен быть уставлен 1,5 обязательно!

Нажатием на эту клавишу установите верхний порог выключения насоса (max-10 kg/cm2)

Нажатием на эту клавишу установите нижнее давление включения насоса (min – 0,5 kg/cm2)

Нажатием на эту клавишу устанавливается давление обнаружения ошибки работы насоса (min – 0,1 kg/cm2)

Если требуется, установите период опроса датчика (сек), по умолчанию 3 сек

Для сохранения настроек и запуска в работу нажмите on/off

Ошибки работы реле давления

Ошибка, неправильный диапазон давления или датчик поврежден. Проверьте установку нуля при отсутствии давления на входе

Защита нехватка воды «сухой ход». Для сброса ошибки — выключить и включить

В дополнение стоит отметить что продлить жизнь насосу поможет Устройство плавного пуска, которое так же можно приобрести у нас в магазине.

Устройство плавного пуска — это устройство, значительно увеличивающее срок эксплуатации электрического двигателя и исполнительных устройств, которые работают от вала данного двигателя. В случае подачи напряжения питания обыкновенным способом, происходят процессы, которые разрушают электродвигатель. Напряжение и пусковой ток на обмотках двигателя во время переходных процессов, в значительной степени превышают допустимые значения. Именно это и становится причиной износа и пробоя изоляции обмоток, «подгорания» контактов, значительно сокращая срок службы подшипников и самого двигателя, и различных устройств, которые «сидят» на валу электродвигателя.
