Давно присматривался к преобразователю DPS5020. Но как-то душила жаба. Недавно увидел преобразователь WUZHI WZ5020L, который дешевле в два раза. Правда отсутствуют всякие коммуникации — USB и Bluetooth. Это будет мини-обзор. Будут приведены характеристики и даны ссылки обзоры с инструментальной проверкой. Кого заинтересовал — подробности под CUT.

Вначале характеристики:

Входное напряжение 6 В ~ 55 В
Разрешение измерения входного напряжения 0.01 В
Погрешность входного напряжения ± (1% + 5 знаков)
Выходное напряжение 0 ~ 50 В
Разрешение измерения выходного напряжения 0.01 В
Погрешность выходного напряжения ± (0.3% + 5 знака)
Выходной ток 0 ~ 20 A
Разрешение измерения выходного тока 0.01 А
Погрешность выходного тока ± (0.5% + 5 знаков)
Мощность 0 ~ 1000 Вт
Разрешение измерения мощности 0.01 Вт
Погрешность мощности ± (0.5% + 3 знака)
Пульсация выходного напряжения 150 мВ
Диапазон измерения времени 0 ~ 100 часов
Диапазон измерения емкости аккумуляторов 0 — 999.99 А*ч
Погрешность измерения емкости ±2%
Охлаждение
пассивное (радиатор)
активное(вентилятор)
Защита
Диапазон защиты от входного пониженного напряжения 5,8 ~ 50 В(по умолчанию 5,8 В)

Диапазон защиты от превышения выходного напряжения 0 ~ 51 В(по умолчанию 51 В)
Диапазон защиты от превышения выходного тока 0 ~ 20.1 А(по умолчанию 20.1 А)
Ограничение времени 0-100 часов(по умолчанию отключено)
Диапазон защиты от превышения емкости 0 — 999.99 А*ч(по умолчанию отключено)
Плавный старт.
Общие характеристики
Дисплей LCD
Рабочая температура -10°С ~ 40°С
Относительная влажность < 80%
Габариты панель: 177 x 76 x 52 мм
основная плата: 106 x 76 x 40 мм
Вес нетто 200 г
Комплектация преобразователь напряжения Wuzhi WZ5020L — 1 шт
провода — 1 комплект/

Как и обещал ссылки:

— подробный видеообзор с инструментальной проверкой характеристик на иностранном языке, но с русскими субтитрами;
— видеобзор на русском;
— инструкция на русском с сайта banggood.

Чтобы раскрыть весь потенциал преобразователя необходим блок питания на напряжение 55 В, с током не менее 20 А.

Хочу обратить внимание — существует версия WZ5012L 50V 12A, но разница в цене $2. Думаю в этом случае не стоит экономить, но каждый решает сам.

Вывод: весьма достойный преобразователь за разумные деньги.

Всем удачных покупок.

Источник

Преобразователь постоянного тока WZ5012L CC CV модуль питания 50 в 12A 600 Вт Регулируемый

Сохраните в закладки:

DC 7 28 в до 5 В понижающий модуль питания преобразователь 3 А длинный Высокоточный с

10 шт. [новый оригинальный] OP2177ARZ OP2177AR операционный усилитель чип СОП 8| |

10 шт./лот LM317 LM317T регуляторы напряжения триодный транзистор lm317 TO 220 1.5A

10 шт. регулируемый регулятор напряжения LM317 адаптер питания понижающий модуль

Защитная плата для батарей BMS PCM li ion 2 шт./упаковка от 3 с до 6 Защита аккумулятора

10 шт./лот 16250829 SOP 28 в наличии|Интегральные схемы| |

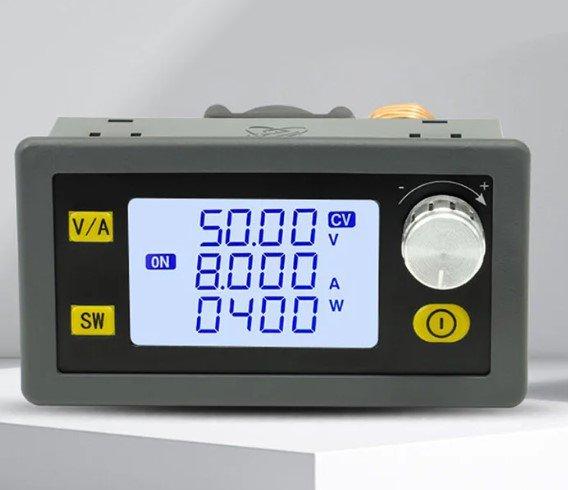

Преобразователь постоянного тока WZ5012L CC CV модуль питания 50 в 12A 600 Вт

1. Основные характеристики товара:
1,1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/Выходная мощность/выходное время;
1,2. Регулировка CNC, точная и быстрая, может снизить напряжение, выходное напряжение может быть отрегулировано по желанию от 0-50,00 в, предельный ток 0-12.00a может быть скорректирован по желанию;
1,3. Выходной конец выливается назад без горения;
1,4. Модуль может быть установлен для открытия/закрытия по умолчанию;
1,5. Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.
1,6. Используя синхронную технологию выпрямления, эффективность преобразования высокая: эффективность более 90%.
1,7. Увеличение теплоотвода, установка вентилятора, усиление отведения тепла

2. Параметры продукта

Вход диапазон напряжения : 6-55,00 V

Вход разрешение напряжения : 0,01 V

Выход диапазон напряжения : 0-50,00 V

Выход разрешение напряжения : 0,01 V

Выход диапазoн тока : 0-12.00A

Выход в настоящее время разрешение : 0.01A

Выход диапазон мощности : 0-600,0 W

Вход точность напряжения : ± (1% + 5)

Выход точность напряжения : ± (0.3% + 5)

Выход погрешность тока : ± (0.5% + 5)

Типичное значение пульсации на выходе : 150mV пикового значения

Нормальный диапазон рабочих температур : -10 ℃ -40 по европейскому стандарту ℃

Ёмкость диапазон измерений : 0-999.9AH

Статистическая погрешность мощности энергии :

Статистическая временной диапазон : 0-100 Час

Разгерметизации режим : Дифференциальное давление> 0.05% + 1 в

Вес телесного цвета: 199 г

В том числе упаковку : 242 г

Размер изделия: panel79x43x42мм

Главная плата : 106x76x40mm

3. Описание ключа

Примечание: после того, как продукт запускает механизм защиты, выход автоматически выключится, ЖК-дисплей отобразит код защиты и нажмите любую клавишу, чтобы выйти из интерфейса защиты

4. Описание интерфейса

5. Метод использования

5,1. Параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.

5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Можно увидеть, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.

5,3. Установите значение постоянного тока (т. Е. Максимальное значение тока, разрешенное к выходу модулем) — нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока с установочным напряжением. Затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.

5,4. Установите режим включения/выключения модуля по умолчанию — нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчанию, когда мощность включена, и «открыть» означает, что выход включен по умолчанию, когда мощность включена. Нажмите и удерживайте кнопку поворота энкодера, чтобы переключить два состояния. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

5,5. Настройка параметров защиты на состоянии и пороге — нажмите и удерживайте U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW до тех пор, пока не появится необходимая защита. LUP — порог защиты от низкого напряжения; OUP — порог защиты от перенапряжения; OCP — порог защиты от перегрузки по току; OAP — порог защиты от сверхемкости; OHP порог защиты от таймаута. Короткое нажатие повернуть кодировщик, чтобы выбрать, какой бит вы хотите установить Защита параметров. Нажмите и удерживайте роторный кодировщик, чтобы установить параметры защиты ВКЛ или ВЫКЛ (для включения/выключения можно установить только защиту таймаута и защиту сверхемкости, а по умолчанию включены другие параметры защиты.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

5,6. Калибровочное напряжение и ток-Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров при нормальном интерфейсе. Нажмите клавишу SW в течение короткого времени, пока не появится интерфейс с нулем, с символом zero + out + a. Нажмите и удерживайте роторный кодировщик, чтобы завершить нулевую калибровку. Короткое нажатие кнопки SW до появления интерфейса параметров с CAL. Интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; интерфейс выходного тока калибровки с символом CAL + OUT + A. Вращать энкодер левые и правые для регулировки размера параметров. После корректировки после завершения модификации Нажмите и удерживайте роторный энкодер, чтобы подтвердить, что настройка завершена, и значение параметра больше не мигает. Нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.
Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; Калибровка током-запуск калибровки только тогда, когда ток выше 1 А

6. Меры предосторожности
6,1. Вход модуля положительный в + и отрицательный в-не должен быть изменен, и вход модуля-не должен быть коротким замыканием с выходом-в противном случае модуль может быть сгорел.
6,2. Пожалуйста, убедитесь, что мощность момента источника питания превышает требуемую мощность выходной нагрузки!
6,3. Этот модуль представляет собой понижающий модуль, входное напряжение должно быть больше, чем в выходное напряжение, и определенной должны быть защищены. Для полной выходной нагрузки входное напряжение должно быть 55 в.
6,4. Высокая мощность использования этого модуля, сильный нагрев, высокая температура, будьте осторожны с ошпариванием! Пожалуйста, обратите внимание на вентиляцию и тепловыделение при использовании высокой мощности в течение длительного времени!
6,5. Модуль имеет функцию защиты от низкого напряжения. Значение по умолчанию составляет около 5,8 v (может быть установлен). Когда значение ниже этого значения, выход будет автоматически отключен (обратите внимание, что напряжение в порту модуля ниже порогового значения защиты от пониженного напряжения. Если входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).

Источник

Banggood

Главная

Электронные компоненты и материалы

Модульная плата

Модуль Питания

WZ5012L 50V 12A 600W Программируемый понижающий модуль источника питания постоянного тока с цифровым управлением и регулируемым напряжением и ток COD

5 Звезда 3 (100.0%) 4 Звезда 0 (0.0%) 3 Звезда 0 (0.0%) 2 Звезда 0 (0.0%) 1 Звезда 0 (0.0%)

Обзор
Спецификация
Отзывы ( 0)
Q&As
отгрузка
Массовый заказ

совместимость

Год
производить
модель
субмодель
отделка
Двигатель

Product id: 1748983 —>

More info >>

Характерная черта:

1. LCD может отображать входное / выходное напряжение, выходной ток / выходную мощность / выходную емкость / время выхода;

2. Регулировка с числовым программным управлением, точная и быстрая, понижающий выход, выходное напряжение 0-50.00 В произвольная регулировка, предельный ток 0-12.00 А произвольная регулировка;

3. Выходной конец не горит при обратной заливке;

4. Модуль можно настроить на включение / выключение по умолчанию;

5. Обладают различными механизмами защиты программного обеспечения, а порог защиты регулируется. После того, как рабочие параметры модуля превышают порог защиты, выход автоматически отключается;

6. Использование технологии синхронного выпрямления, высокая эффективность преобразования: эффективность более 90%;

7. Увеличьте радиатор и установите вентилятор для улучшения рассеивания тепла.

Мягкий старт: Да

Защита от пониженного напряжения на входе (регулируется 5,8-50 В, по умолчанию 5,8 В)

Защита от перенапряжения на выходе (регулируемый 0-51,00 В, по умолчанию 51 В)

Максимальная токовая защита на выходе (регулируемый 0-12,10 А, по умолчанию 12,10 А)

Защита от тайм-аута (регулируется 0-100 ч, по умолчанию закрыто)

Защита от перегрузки (0-999,9 Ач регулируется, по умолчанию закрыто)

1. Переключите параметры дисплея — в обычном интерфейсе коротко нажмите SW, чтобы переключить нижний дисплей дисплея. Отображаемое содержимое переключается между током A, мощностью W, емкостью Ah и временем h. Нажмите и удерживайте кнопку SW, чтобы переключить верхний дисплей экрана, и содержимое дисплея будет переключаться между входным напряжением IN и выходным напряжением OUT.

2. Установите значение выходного напряжения — кратковременно нажмите кнопку U / I в обычном интерфейсе, чтобы войти в интерфейс установленного напряжения постоянного тока. Вы можете видеть, что мигает определенная цифра установленного значения выходного напряжения. Поверните поворотный энкодер влево и вправо, чтобы отрегулировать его в сторону увеличения или уменьшения. Коротко нажмите на поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установлен. После завершения настройки дважды нажмите кнопку U / I, чтобы вернуться к обычному интерфейсу. Или он автоматически вернется к обычному интерфейсу после 10s остановки работы.

3. Установите значение постоянного тока (то есть максимальное значение тока, которое модуль позволяет выводить) — коротко нажмите кнопку U / I в обычном интерфейсе, чтобы войти в интерфейс настройки постоянного тока напряжения. Коротко нажмите кнопку U / I еще раз, чтобы переключиться на настройку постоянного значения тока. Вы можете видеть, что определенная цифра значения постоянного тока мигает. Поворачивайте поворотный энкодер влево и вправо, чтобы отрегулировать значение для увеличения или уменьшения. Кратковременно нажмите на поворотный энкодер, чтобы выбрать, какой бит значения постоянного тока установлен. После завершения настройки кратковременно нажмите кнопку U / I, чтобы выйти из интерфейса постоянного тока настройки напряжения и вернуться к нормальному интерфейсу. Или он автоматически вернется к обычному интерфейсу после 10s остановки работы.

4. Установите состояние включения / выключения модуля по умолчанию, когда он включен. Нажмите и удерживайте кнопку U / I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Видно, что отображается OPEN OFF или OPEN ON. OPEN OFF означает, что выход по умолчанию выключен при включении питания, а OPEN ON означает, что выход включен по умолчанию при включении питания. Нажмите и удерживайте поворотный энкодер для переключения между двумя состояниями. После настройки нажмите и удерживайте кнопку U / I, чтобы вернуться к обычному интерфейсу.

5. Установите параметр защиты в состояние и пороговое значение — в обычном интерфейсе нажмите и удерживайте кнопку U / I, чтобы войти в интерфейс настройки параметров. Кратковременно нажмите кнопку SW, пока не появится параметр защиты, который вы хотите установить. LUP —— порог защиты от пониженного напряжения; ОУП —— порог защиты от перенапряжения; OCP —— порог максимальной токовой защиты; OAP —— порог защиты от избыточной мощности; Порог сверхурочной защиты OHP. Кратковременно нажмите на поворотный энкодер, чтобы выбрать, какой бит параметра защиты вы хотите установить. Нажмите и удерживайте поворотный энкодер, чтобы включить или выключить параметры защиты (можно включить / выключить только защиту от тайм-аута и защиту от перегрузки, а другие параметры защиты включены по умолчанию). Поворачивайте энкодер влево и вправо, чтобы увеличивать и уменьшать параметр. После настройки нажмите и удерживайте кнопку U / I, чтобы вернуться к обычному интерфейсу.

6. Откалибруйте напряжение и ток. Нажмите и удерживайте кнопку U / I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Коротко нажмите кнопку SW, пока не появится интерфейс с нулевым значением, с символом Zero + OUT + A, нажмите и удерживайте поворотный энкодер для завершения калибровки нуля. Кратковременно нажмите кнопку SW, появится интерфейс параметров CAL. Значок с символом CAL + IN + V — это интерфейс входного напряжения калибровки; один с символом CAL + OUT + V — это интерфейс выходного напряжения калибровки; один с символом CAL + OUT + A — это интерфейс выходного тока калибровки. Поверните энкодер влево и вправо, чтобы настроить размер параметра на фактическое значение, измеренное мультиметром. После завершения настройки нажмите и удерживайте поворотный энкодер, чтобы убедиться, что настройка завершена, и значение параметра в это время не мигает. Нажмите и удерживайте кнопку U / I, чтобы вернуться к обычному интерфейсу.

Примечание: чтобы обеспечить точность калибровки, калибровочное напряжение-напряжение выше 12 В может начать калибровку; Калибровочный ток-ток выше 1А может начать калибровку.

Меры предосторожности:

1. Категорически запрещается подключать положительный IN + и отрицательный IN- входа модуля в обратную сторону, а также запрещается закорачивать вход IN- и выход OUT-, в противном случае модуль может сгореть.

2. Убедитесь, что мощность источника питания всегда превышает мощность, требуемую выходной нагрузкой!

3. Этот модуль является понижающим, входное напряжение должно быть выше, чем выходное напряжение, и остается определенный запас. Если вы хотите выводить сигнал с полной нагрузкой, входное напряжение должно быть 55 В.

4. Использование этого модуля высокой мощности вызовет сильный нагрев и высокую температуру, будьте осторожны, чтобы не получить ожоги! При длительном использовании большой мощности обратите внимание на вентиляцию и отвод тепла!

5. Модуль имеет функцию защиты от пониженного напряжения на входе, по умолчанию — около 5,8 В (можно установить), когда значение ниже этого значения, он автоматически отключит выход (обратите внимание, что напряжение на порте модуля ниже порога защиты от пониженного напряжения при сравнении входного тока. Если он велик, не игнорируйте частичное напряжение на входном проводе).

Источник

Понижающий (Buck) модуль RD DPS5020 для постройки лабораторного источника питания

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о понижающем (Buck) модуле RD DPS5020, предназначенным для постройки лабораторного источника питания с максимальной выходной мощностью в 1000W. Отличительными особенностями данного модуля являются компактные размеры, большой диапазон входного напряжения, отличная точность измерения и установки параметров, а также наличие банков памяти для сохранения текущих настроек. Приборчик очень интересный, поэтому кто заинтересовался, милости прошу под кат.

Узнать текущую стоимость модуля RD DPS5020 можно здесь

Купоны площадки:

Пока еще действуют купоны на скидку $5 для заказов от $45:

aliexpress19011
aliexpress19023
aliexpress19084
aliexpress19118
aliexpress19139
aliexpress19146
aliexpress19152
aliexpress19178
aliexpress19182
aliexpress19215

Действуют на все товары, кроме Tmall. Промокод вводить в поле «промокод» перед кнопкой оформления. Можно добивать корзину «левыми» заказами до номинала купона, оплачивать только нужный заказ. Для этого нажимаем «Оформить» и закрываем страницу, затем переходим в «Мои заказы» и оплачиваем нужный.

Содержание

Общий вид:
Характеристики:
Комплектация:
Внешний вид:
Габариты:
Управление:
Тестирование:
Ссылки на некоторые другие изделия Ruideng Technologies:

Общий вид:

Характеристики:

— Производитель — Ruideng Technologies
— Наименование модели — DPS5020
— Тип прибора – понижающий (Buck) преобразователь
— Материал корпуса – пластик
— Диапазон входного напряжения – 6V-60V
— Диапазон выходного напряжения – 0,00V-50,00V
— Точность установки (разрешение) выходного напряжения – 0,01V
— Точность измерения напряжения: ±0.5% (2 цифры)
— Выходной ток – 0-20,00А
— Точность установки (разрешение) выходного тока – 0,01А
— Точность измерения тока: ±0.5% (3 цифры)
— Выходная мощность – 0-1000W
— Дисплей – цветной 1,44”
— Количество банков памяти – 10
— Соединение с ПК – проводное (USB) и беспроводное (BT)

Дабы было легче ориентироваться в моделях, приведу краткое сравнение их возможностей:

Комплектация:

— Buck-модуль DPS5020 (плата + дисплей)
— два соединительных шлейфа
— 4 наконечника для проводов
— инструкция

Понижающий (Buck) модуль DPS5020 поставляется в традиционной пластиковой упаковке (блистер):

Сам блистер помещается в простенькую пенопластовую коробочку с кучей «пупырки» внутри, поэтому за сохранность изделия можно не переживать. К тому же, сами элементы помещены в своеобразный бокс из вспененного полиэтилена:

С торца коробочки имеется краткий перечень моделей с основными возможностями, дабы было проще ориентироваться во всем ассортименте компании:

Помимо самого модуля, в комплекте находится подробная инструкция на английском и китайском языках:

Как обычно, доступно три варианта комплектации: базовый модуль DPS5020, модуль с коммуникацией по USB или с коммуникацией по USB и Bluetooth соединению. Модули коммуникации стандартные и подходят от других модулей, поэтому если у вас имеется другая модель с коммуникацией, можно не переплачивать. От себя добавлю, что наиболее интересной является связь посредством Bluetooth-соединения, поскольку она позволяет управлять модулем по беспроводному соединению, не рискуя сжечь ПК в случае нештатных ситуаций. Также хотелось бы отметить, что в данный момент идет акция и есть четвертый вариант комплектации, где бонусом идет неплохой металлический корпус при той же стоимости.

Внешний вид:

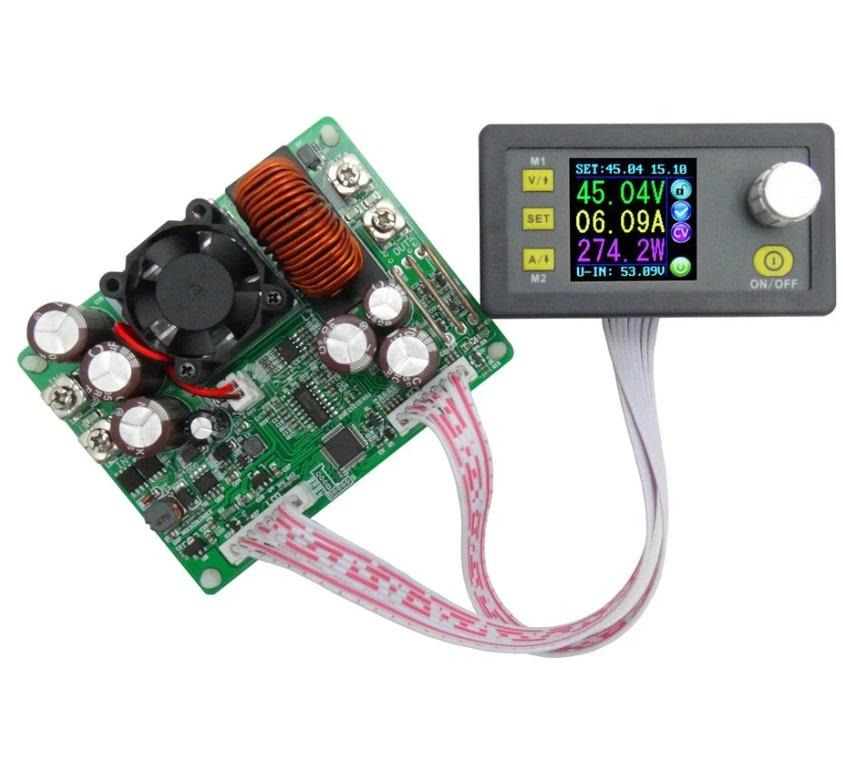

Понижающий (Buck) модуль DPS5020 представляет из себя набор из трех основных элементов (плата-преобразователь, дисплей и соединительные шлейфы) и предназначен для изготовления лабораторного источника питания посредством подключения к внешнему источнику питания, будь то сетевой блок питания (БП) или аккумуляторная батарея. Благодаря поддержке модулей коммуникации (USB или BT), есть возможность управлять устройством дистанционно, а также считывать показания и сохранять логи.

Подключение элементов Buck-Boost модуля DPH5005 очень простое и выглядит следующим образом:

Рассмотрим более подробно каждый элемент.

Плата-преобразователь предназначена для понижения выходного напряжения. Она достаточно компактная с очень плотным монтажом, поэтому подойдет для встраивания в большинство корпусов:

В основе работы лежит микроконтроллер управления STM32F100C8 и не самый современный ШИМ-контроллер TL594C:

На входе платы можно заметить не очень удобные клеммы, которые толстые провода просто не поджимают из-за своей скругленной формы, крохотный предохранитель на 20А и сборку из трех электролитов 470mF на 63V:

Из-за особенностей понижающих DC-DC преобразователей, ток на входе всегда меньше (см. раздел «Тестирование»), поэтому два предохранителя там ни к чему.

На выходе присутствуют дроссель, электролиты на 470mF*63V, три запараллеленных токовых шунта, все те же клеммы и уже два предохранителя на 20А:

Сделано это для защиты от бросков тока во время включения максимальной нагрузки. Опять же отмечу не очень удачные клеммы, которые зажимают лишь «кольца» или так называемые наконечники вилочного типа, которые идут в комплекте. Просто так толстый одно/многожильный провод в них не затянуть – он просто соскользнет по скругленной поверхности. Провода небольшого сечения эти клеммы прижимает более-менее, но они явно не годятся для токов выше 5А. Напомню, что данный модуль обеспечивает на выходе не более 20А, поэтому и провода должны быть соответствующие.

N-канальные мосфеты AOD2810 (80V/46A) установлены под радиатором 30ммх30мм через термопрокладку. Охлаждение активное, обороты регулируются автоматически в зависимости от показаний термодатчика:

Как бы странно это не смотрелось, но съем тепла с мосфетов производится с их пластикового корпуса, который не самым лучшим образом проводит тепло:

Гораздо разумнее было немного изменить разводку платы и как говорится, перевернуть мосфеты, снимая выделяющееся тепло с теплораспределительной пластины.

С обратной стороны платы ничего интересного нет:

Что касается дисплейных модулей, то у большинства моделей они практически одинаковы и имеют аналогичные габариты. Практически у всех на передней панели присутствуют лишь четыре кнопки управления, регулятор в виде энкодера и дисплей:

Пластиковый корпус модуля имеет выступающие борта и упоры для установки в различные корпуса, а их в ассортименте компании три модели (см. в конце обзора). В данной модели задняя панель съемная и предназначена для более удобного подключения соединительных шлейфов. Каждая колодка подписана:

Соединение платы-преобразователя и дисплейного модуля производится при помощи двух шлейфов:

Важно не перепутать колодки и подключать строго LCD -> LCD (вывод показаний) и KEY -> KEY (управление). Выглядит примерно так:

Габариты:

Размеры платы-преобразователя и дисплейного модуля небольшие, всего 93мм*71мм*41мм (плата) и 79мм*43мм*38мм (дисплей):

По традиции сравнение с тысячной купюрой и коробком спичек:

Управление:

Для нормальной работы желателен качественный источник питания, особенно если это сетевой БП. Он подключается к гнездам «IN+» и «IN-». Потребители подключаются, соответственно, к гнездам «OUT-» и «OUT+»:

Если в наличие имеется какой-либо модуль связи, то его необходимо подключить к соответствующему разъему на плате.

Управление у большинства этих моделей одинаковое:

кнопка M1 – установка выходного напряжения, перемещение в меню вверх, ярлык для групп предустановок М1
кнопка SET — переключение основного меню и меню настроек. При удержании кнопки заносятся параметры в память
кнопка M2 – установка ограничения выходного тока, перемещение в меню вниз, ярлык для групп предустановок М2
многофункциональный дисплей – вывод информации о текущих параметрах
энкодер-кнопка – установка нужного значения параметра (больше/меньше), пролистывание меню, перемещение по ячейкам (регистрам) при нажатии
ON/OFF — включение-выключение выходного напряжения

Основное (вверху) и дополнительное (внизу) меню дисплея:

Элементы основного меню:

1,2) текущая предустановка вольт/ампер
3,4,5) текущие показания напряжения, тока и мощности
6) входное напряжение с внешнего источника питания
7) индикатор блокировки настроек параметров
значок «нормального» режима
9) индикация режима CV (стабилизация напряжения) или CC (ограничение по току)
10) индикация банка памяти (М0-М9)
11) индикация включения/выключения выходного напряжения

Элементы дополнительного меню предустановок:

12) установка выходного напряжения
13) установка выходного тока
14) установка предельного напряжения
15) установка предельного тока
16) установка предельной мощности
17) установка уровня яркости дисплея (6 уровней яркости)
18) индикация занесения настроек в банк памяти
19) текущие показания напряжения и тока

Итого, управление достаточно простое. При подключении к компьютеру, кнопки на модуле блокируются. Из минусов можно отметить лишь не слишком удачное расположение кнопки питания, а в остальном все достаточно удобно.

Тестирование:

Для тестирования и сравнения результатов я буду использовать простенький стенд из регулируемого БП Gophert CPS-3010, True-RMS мультиметра UNI-T UT61E и вольтметра с разрядностью 3-4 знака. Все приборы уже не один раз были сверены с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH, поэтому холивары по точности можно опустить.

Версия прошивки 1.6:

Минимальное входное напряжение составляет около 5,5V, при минимально заявленных 6V:

В данный момент я не располагаю источником питания с напряжением выше 32V, поэтому измерить максимальное рабочее входное напряжение не могу. В тестах будет максимум 32V при заявленных 50V. Напомню, что как и у большинства моделей RD, на дисплейном модуле присутствует кнопка ON/OFF, которая позволяет отключать выход модуля от нагрузки. Очень удобная функция.

Точность установки выходного напряжения хорошая. На фото ниже, напряжение на входе 24V, а на выходе 1V:

Реальное напряжение на выходных клеммах составило 1,0095V. Напомню, что заявленная точность модуля 0,5%, поэтому показания вписываются в погрешность с огромным запасом.

В наиболее востребованном диапазоне также все хорошо. При установке 12V, на выходе имеем 12,005V:

Необходимо помнить, что из-за особенностей понижающих DC-DC преобразователей, напряжение на выходе всегда будет меньше входного. Если при небольших напряжениях эта разница составляла около одного вольта, то уже при 24V разница составляет чуть более 2V:

Чтобы иметь на выходе стабильные 50V с небольшим запасом, необходимо иметь БП на 60V.

На этой отметке точность также хорошая. При установке 21V, на выходе 20,99V:

Теперь что касается реальной нагрузки и приблизительного КПД модуля. Для этого подключим нагрузку в виде ламп накаливания:

На примере выше КПД модуля составляет около 97%, т.к. на входе около 110,7W (3,47А * 31,9V), а на выходе 107,2W (8,93А * 12V, см. на дисплее).

При подключении 200W нагрузки картина аналогичная:

К сожалению, отсутствие соответствующего БП с выходом 60V не позволяет в полной мере протестировать модуль. Что касается работы при 200-250W, то радиатор чуть теплый и можно смело рассчитывать на стабильную работу вплоть до 500-600W даже в плоховентилируемом корпусе.

Если подключить нагрузку с током потребления более 20А, то модуль перейдет в режим ограничения тока с соответствующим снижением выходного напряжения:

Коммутация вторичной цепи (кнопкой) происходит без проблем.

При использовании электронной нагрузки, разница между входным и выходным напряжением на уровне 30V составила уже чуть менее 3,5V:

Грубо говоря, при использовании 60V блока питания максимум удастся получить на выходе 55V, не более.

Ссылки на некоторые другие изделия Ruideng Technologies:

Корпуса для постройки БП:

Темный DIY корпус ЗДЕСЬ

Светлый DIY корпус ЗДЕСЬ

Высокий DIY корпус ЗДЕСЬ

USB тестеры:

USB тестер RD UM25C/UM25 с логированием показаний ЗДЕСЬ

USB тестер RD UM34C/UM34 с логированием показаний ЗДЕСЬ

USB тестер RD TC66C/TC66 (самый топовый) ЗДЕСЬ

Электронная нагрузка:

Нагрузка RD 15W ЗДЕСЬ

Нагрузка HD25/HD35 с поддержкой QC3.0 ЗДЕСЬ

Генераторы сигналов:

Генератор сигналов JDS6600 ЗДЕСЬ

Узнать текущую стоимость модуля RD DPS5020 можно здесь

Купоны площадки:

Пока еще действуют купоны на скидку $5 для заказов от $45:

aliexpress19011
aliexpress19023
aliexpress19084
aliexpress19118
aliexpress19139
aliexpress19146
aliexpress19152
aliexpress19178
aliexpress19182
aliexpress19215

Смотрите также:

Обзор тихого и эффективного процессорного кулера Be quiet! Dark Rock 4 с TDP 200W здесь

Обзор надежного и весьма удобного игрового кресла ThunderX3 BC1 ЗДЕСЬ

Обзор качественного БП ThunderX3 Plexus 1000 чуть более киловатта ЗДЕСЬ

Обзор 4K экшн-камеры Hawkeye Firefly 8S 170° ЗДЕСЬ

Обзор ультразвуковой ванночки Kaisi K-105 ЗДЕСЬ

Обзор проектора начального уровня TouYinger Everycom X20 mini ЗДЕСЬ

Обзор скоростного Kit-набора памяти HyperX Predator DDR4 RGB 2933МГц ЗДЕСЬ

Обзор шустрого SSD-накопителя Netac N500S емкостью 480ГБ ЗДЕСЬ

Источник

WZ5020L WZ5012L DC DC Buck Converter CC CV Step-down Power Module 50V 20A 1000W Adjustable Voltage Regulated power supply

Money Back Guarantee Refund in 15 Days

Картинка с сайта: probitteh.detektorpoligraf.ru
Картинка с сайта: probitteh.detektorpoligraf.ru
Картинка с сайта: probitteh.detektorpoligraf.ru
Картинка с сайта: probitteh.detektorpoligraf.ru
Картинка с сайта: probitteh.detektorpoligraf.ru
Картинка с сайта: probitteh.detektorpoligraf.ru

WZ6008 WIFI Digital display DC DC converter Adjustable CC CV Regulated laboratory power supply variable 60V 8A Voltmeter ammeter

WZ5012L DC DC Buck Converter CC CV Power Module 50V 12A 600W Adjustable Voltage Regulated power supply 5V 12V 24V 36V

800W high power DC step-down power supply output 30A constant voltage constant current adjustable input voltage DC20V-70V module

DC DC Buck Converter CC CV 50V 5A Power Module Adjustable Regulated laboratory power supply Voltmeter ammeter communication

Hot sales DP30V5AL Step-down Programmable Power Supply Module regulator Practical Constant Voltage current LED display

DC DC Buck Converter CC CV 50V 5A Power Module Adjustable Regulated laboratory Variable power supply communication WZ5005

DC-DC 12-70V 24V 48V 8A Constant Current Charging Automatic Step Up/Down Regulator 30W 180W High Power Car Solar Power Module

1200W 20A DC Converter Boost Step-up Power Supply Module IN 8-60V OUT 12-83V

B900W Input 8-60V to 10-120V 900W DC Converter High Precise LED Control Boost Converter DIY Voltage Transformer Module Regulator

LY-820 PWM 110V220V DC permanent magnet motor governor drive module controller board

Brand Name: CFsunbird
Origin: CN(Origin)
Condition: New
Type: Logic ICs
Model Number: WZ5020L WZ5012L
Application: Computer
Supply Voltage: 0-50V
Dissipation Power: 20A/12A
is_customized: Yes

2. Product parameters

Input voltage range : 6-55.00V

Input voltage resolution : 0.01V

Output voltage range : 0-50.00V

Output voltage resolution : 0.01V

Output current range : 0-20.00A

Output current resolution : 0.01A

Output power range : 0-1000W

Input voltage accuracy :± (1%+5)

Output voltage accuracy :± (0.3%+5)

Output current accuracy :± (0.5%+5)

Typical value of output ripple : 150mV Peak value

Normal operating temperature range : -10 ℃

Capacity measurement range : 0-999.9AH

Statistical error of capacity energy :

Statistical time range : 0-100 hour

Depressurization mode : differential pressure >0.05%+1V

The weight of nude: 200g

Including packing : 242g

Product size: panel79X43X42mm

main board : 106x76x40mm

Soft start: Yes
Protection mechanism:
Input undervoltage protection (5.8-50v adjustable, default 5.8v)
Output overvoltage protection (0-51.00v adjustable, default 51V)
Output over-current protection (0-20.10a adjustable, default 20.10a)
Timeout protection (0 — 100h adjustable, off by default)
Over capacity protection (0 – 999.9ah adjustable, off by default)

3. Key description

Note: after the product triggers the protection mechanism, the output will automatically turn off, the LCD will display the protection code, and press any key to exit the protection interface

4. Interface description

5. Method of use

5.1. Switch display parameters — in the normal interface, press SW to switch the display below the display screen, and switch the display content between current A power W capacity Ah time h.Long press SW button to switch the uplink display on the display screen and switch the display content between input voltage IN output voltage OUT.

5.2. Set output voltage — press U/I button in the normal interface to enter the interface of setting voltage constant current.It can be seen that a certain digit of the output voltage value is flashing. Rotate the encoder left and right to adjust the major and minor.Short press the rotary encoder to choose which bit of output voltage to set.After setting, press U/I button 2 times to return to the normal interface.Or automatically return to the normal interface after stopping operation for 10s.

5.3. Set constant current value (that is, the maximum current value allowed to output by the module) — press U/I button in the normal interface to enter the setting voltage constant current interface.Then press U/I button and switch to setting constant current value. You can see a bit of the setting constant current value flashing. Rotate the rotary encoder left and right to adjust the major and minor.Short press the rotary encoder to choose which bit to set the constant current value.After setting, press U/I to exit the setting voltage constant current interface and return to the normal interface.Or automatically return to the normal interface after stopping operation for 10s.

5.4. Set the default on/off state of module power-on — long press U/I in the normal interface to enter the parameter setting interface.You can see that it shows «OPEN OFF» or «OPEN ON». «OPEN OFF» means the output is turned OFF by default when power is ON, and «OPEN ON» means the output is turned ON by default when power is ON.Long press rotate encoder to switch two states.After setting, long press U/I to return to the normal interface.

5.5. Setting of protection parameters on state and threshold — long press U/I to enter the parameter setting interface in the normal interface.Press SW until the protection you want appears.LUP — undervoltage protection threshold;OUP — overvoltage protection threshold;OCP — overcurrent protection threshold;OAP — ultra-capacity protection threshold;OHP timeout protection threshold.Short press rotate encoder to select which bit you want to set the protection parameter.Long press the rotary encoder to set the protection parameters on or off (only timeout protection and supercapacity protection can be set to turn on/off, and other protection parameters are turned on by default.).Rotate the encoder left and right to make the parameters bigger and smaller.After setting, long press U/I to return to the normal interface.

5.6. Calibration voltage and current — press U/I button to enter the parameter setting interface under normal interface. Press SW key for a short time until the interface with zero appears, with zero + out + a symbol. Press and hold the rotary encoder to complete zero calibration. Short press SW button until a parameter interface with CAL appears.The calibration input voltage interface with the symbol CAL+IN+V;The calibration output voltage interface with the symbol CAL+OUT+V;The calibration output current interface with the symbol CAL+OUT+A.Rotate the encoder left and right to adjust the size of parameters.After the adjustment is completed, long press the rotary encoder to confirm the adjustment is completed, and the parameter value is no longer flashing.Long press U/I to return to the normal interface.

Note: in order to ensure the accuracy of calibration, calibration voltage — above 12V can only be started;Calibration current — start calibration only when the current is above 1A.

7. Cautions

7.1. The module input positive in + and negative in — must not be reversed, and the module input in — must not be short circuited with the output out -, otherwise the module may be burnt out.

7.2. Please ensure that the power moment of the power supply exceeds the required power of the output load!

7.3. This module is a step-down module, the input voltage should be higher than the output voltage, and a certain margin should be reserved. For full load output, the input voltage should be 55v.

7.4. High power use of this module, serious heating, high temperature, be careful of scald! Please pay attention to ventilation and heat dissipation when using high power for a long time!

7.5. The module has input undervoltage protection function. The default value is about 5.8v (can be set). When the value is lower than this value, the output will be automatically disconnected (note that the voltage at the module port is lower than the undervoltage protection threshold. When the input current is relatively large, do not ignore the partial voltage on the input wire).

WZ5012L 12A 600W

1. Item highlights:
1.1 LCD can display input/output voltage, output current/output power/output capacity/output time;
1.2. CNC adjustment, accurate and fast, can lower voltage, output voltage can be adjusted at will from 0-50.00v, limit current 0-12.00a can be adjusted at will;
1.3. the output end is poured backward without burning;
1.4. The module can be set to open/close by default;
1.5. Multiple software protection mechanisms are available, and the protection threshold is adjustable.When the working parameters of the module exceed the protection threshold, the output will be automatically closed.
1.6. Using synchronous rectification technology, the conversion efficiency is high: the efficiency is more than 90%.
1.7. Increase heat sink, install fan, strengthen heat dissipation

2. Product parameters

Input voltage range : 6-55.00V

Input voltage resolution : 0.01V

Output voltage range : 0-50.00V

Output voltage resolution : 0.01V

Output current range : 0-12.00A

Output current resolution : 0.01A

Output power range : 0-600.0W

Input voltage accuracy :± (1%+5)

Output voltage accuracy :± (0.3%+5)

Output current accuracy :± (0.5%+5)

Typical value of output ripple : 150mV Peak value

Normal operating temperature range : -10 ℃

Capacity measurement range : 0-999.9AH

Statistical error of capacity energy :

Statistical time range : 0-100 hour

Depressurization mode : differential pressure >0.05%+1V

The weight of nude: 199g

Including packing : 242g

Product size: panel79X43X42mm

main board : 106x76x40mm

3. Key description

Note: after the product triggers the protection mechanism, the output will automatically turn off, the LCD will display the protection code, and press any key to exit the protection interface

4. Interface description

5. Method of use

6. Cautions
6.1. The module input positive in + and negative in — must not be reversed, and the module input in — must not be short circuited with the output out -, otherwise the module may be burnt out.
6.2. Please ensure that the power moment of the power supply exceeds the required power of the output load!
6.3. This module is a step-down module, the input voltage should be higher than the output voltage, and a certain margin should be reserved. For full load output, the input voltage should be 55v.
6.4. High power use of this module, serious heating, high temperature, be careful of scald! Please pay attention to ventilation and heat dissipation when using high power for a long time!
6.5. The module has input undervoltage protection function. The default value is about 5.8v (can be set). When the value is lower than this value, the output will be automatically disconnected (note that the voltage at the module port is lower than the undervoltage protection threshold. When the input current is relatively large, do not ignore the partial voltage on the input wire).

Источник

Благодаря одному из моих постоянных читателей ко мне попал в руки преобразователь напряжения WZ5005. Не сказал бы что он выделяется чем-то особенным, но вполне мог бы быть альтернативой популярным моделям DPS от RuiDeng, впрочем подробнее в обзоре.

Преобразователь попал ко мне в руки не сам по себе, а в комплекте с блоком питания Meanwell 48 вольт 350Вт, который покупался для совместной работы именно с этим преобразователем. Но о блоке питания я расскажу в другой раз, так как сегодня пойдет речь только о преобразователе, хотя в процессе придется упомянуть и о нем.

Покупался преобразователь на таобао, ссылка на Алиэкспресс ведет на один из лотов с нормальной ценой, есть еще одна ссылка, цена чуть выше, но отзывов больше.

Упаковка преобразователя чем-то напоминает упаковку популярных преобразователей серии RD60хх.

Преобразователь обычно продается в четырех вариантах комплектации:
1. Преобразователь + провода
2. Преобразователь + провода + модуль UART — USB
3. Преобразователь + провода + модуль RS485
3. Преобразователь + провода + модуль WiFi

Диапазон цен на Али обычно от 25-26 за минимальную комплектацию и до 30-31 за версию с WiFi или RS485 модулем.

У меня самый простой вариант, только преобразователь и провода для подключения нагрузки

Полные характеристики преобразователя, также можно скачать ПО и инструкцию по ссылке.

Видно что он очень похож на модель DPS5005, но при этом заметно больше габаритами.

Комплектные провода имеют длину около метра, с одной стороны «бананы», с другой «крокодилы», сечение не указано, но на проводе написано 29х0.15, что предположительно означает 29 жил по 0.15мм.кв.
Запаяно нормально, да и крокодилы неплохие, для оценки сечение измерил сопротивление проводов, благо как раз длина удобная. Получилось 35мОм на метр, что эквивалентно проводу сечением 0.5мм.кв, значит 0.15 в обозначении не сечение, а диаметр жил.
Провода мягкие, но сечение хотелось бы побольше.

В комплекте даже не дали инструкции или какой нибудь брошюрки, потому переходим к преобразователю.

Конструкция корпуса предполагает установку на панель, аналогичная конструкция и у преобразователей RD60хх

Размеры:
длина и ширина внешняя — 120х74мм
длина и ширина установочная — 116х70мм
глубина по корпусу — 35мм
глубина полная — 65мм

Ключевые отличия от DPS/DPH — дисплей 1.8 дюйма против 1.44, гораздо больше органов управления и кнопки куда как удобнее.

В верхней части передней панели дисплей, справа кнопки установки напряжения, тока, порогов защиты и подачи напряжения на выход.
Посередине «джойстик», перемещение курсора вверх/вниз и влево/вправо, а также кнопка ОК, также на эти кнопки назначены и ячейки памяти. Правее энкодер с кнопкой, по нажатию входим в меню.
Ниже пара клемм для подключения нагрузки и кнопка включения самого преобразователя.

Дисплей сильно утоплен в корпусе, но больше бросился в глаза дизайн обрамления, создается ощущение, что это экран телевизора КВН-49.

Внутри также есть заметное сходство с RD60xx, конструкция состоит из двух плат, силовой и управления.

1. На нижней плате есть два разъема для подключения модулей USB/WiFi/RS485, также ниже есть контактные площадки с разведенными линиями VCC/GND/SWDIO/SWCLK.
2. Фильтра помех по входу нет, но также как у RD60хх есть предохранитель, конденсатор и защита от переполюсовки.
3. Два входных преобразователя напряжения, основной выполнен на XL7015 со входным напряжением до 80 вольт, что при указанном питании 55 вольт выглядит очень даже с запасом.
4. Пара силовых элементов накрыта радиатором, слева относительно небольшой дроссель.

Принцип подключения модулей для соединения с ПК выглядит таким же как у RD60xx, разница лишь в том, что здесь для WiFi используется один разъем, а для остальных интерфейсов, другой, но при этом есть особенность, модель UART-USB имеет планку для установки на переднюю панель и похоже разъем USB-C.

ШИМ контроллер и его обвязка.
К сожалению распознать что за контроллер применен, я не смог, перебрал известные мне, но почти у всех земля была на 12 выводе, а здесь на 11, при этом на землю идут выводы 3 и 5.

1. Три операционных усилителя, стабилизатор напряжения и транзистор, который скорее всего стоит в цепи генератора тока параллельно выходу. У левого верхнего ОУ виднеется конденсатор, который явно паяли уже потом, кроме того отмечу неудачное место для стабилизатора напряжения, как раз напротив защелки.
2. По выходу пара шунтов по 25мОм соединенных параллельно, предохранитель на 15А и опять следы пайки, также капли припоя присутствуют на плате и даже на одном из электролитических конденсаторов.
3, 4. По входу и выходу стоят конденсаторы 330мкФ 63 вольта производства Gemcon, один по входу и три по выходу, при этом пара стоит до шунта и один после.

Верхняя плата снималась уже после всех тестов чтобы не нарушать корректность тестирования. Механизм уже известен, выпаиваем силовые клеммы, вынимаем их и потом достаем плату.

Снизу у верхней платы пусто, только разъем соединения с платой управления

В принципе уже во время снятия осциллограмм я знал что внутри синхронный выпрямитель, это было видно по характеру пульсаций на выходе, но вот что там стоят спаренные транзисторы, немного удивило. Также удивило еще и то, что пасты там реально «кот наплакал», пришлось потом нанести привычную КПТ8.
Установлены четыре N-канальных транзистора RU7570L имеющих максимальное напряжение в 70 вольт и сопротивление 9мОм.

Также под радиатором установлен и термодатчик.

На плате управления компонентов не очень много, пара стабилизаторов, EEPROM 24C02 и микроконтроллер STM32F103.
Отчасти компонентов мало еще и потому, что здесь USB модуль идет отдельно, соответственно нет ни гальванической развязки ни конвертера.

Модуль реально очень похож на RD60хх, я бы даже сказал что выглядит как младший брат, даже у энкодера такая же ручка и такие же точечки около неё.

Корпус также похоже делался по тому же принципу, как и платы внутри. Не удивлюсь что его разрабатывали те же люди, что и сделали RD60хх.

Для первых проб использовался тот же Минвелл, что был показан вначале, но напряжение было поднято до рекомендованных 55 вольт. Изначально преобразователь включился с активированным выходом, но возможно так установил человек, который мне его прислал.
Даже кнопка включения реализована как у RD60хх, пока преобразователь в дежурном режиме, она плавно меняет яркость свечения от 0 до 100%.

1, 2. При включении выводится логотип и потом преобразователь переходит в рабочий режим.
3. Изначально меню на китайском, но в принципе несложно найти где переключается язык.
4. Вариантов языка два, китайский и английский
5, 6. Кроме обычного варианта отображения есть и опция вывода показания в виде графика. Но здесь производитель захотел отличится и сделал движение «осциллограммы» не справа налево, а слева направо, что сразу бросается в глаза.
7. Сразу выключил противную пищалку, подтверждающую каждый клик и автовключение. Впрочем короткий писк при включении остался.
8. Здесь же находится выбор режима связи, проводной или WiFi, а также задается скорость общения и адрес.
9. Регулировка яркости 7 уровней от 0 до 6, при этом подсветка довольно яркая и изображение неплохо видно даже при минимальной установке.

Регулировки реализованы по обычному принципу, при нажатии на соответствующую кнопку переходим в режим установки минимальной дискреты, перемещая дискрету установки, можем настроить значение. Но есть нюансы, кнопки включения находятся вверху справа, а перемещения влево/вправо расположены внизу слева, в итоге немного неудобно, но неудобства добавляет еще и то, что примерно через 30 секунд преобразователь выходит из режима установки. Т.е. регулируем напряжение, отвлеклись на минуту, хотим еще подкрутить, а надо все нажимать/выбирать снова…

1. Установка напряжения
2. Установка тока
3, 4. Установка защиты по превышению напряжения или тока.

Если к установке защиты по току вопросов нет, это может быть удобно так как защита триггерная и не переводит при этом преобразователь в режим СС, то вот защита по напряжению востребована гораздо реже, хотя наверное тоже можно использовать в некоторых ситуациях. В любом случае вещь полезная.

1. Также есть режим отображения прошедшей емкости Ач, энергии Втч и входного напряжения, включается кнопками вверх/вниз, длительное нажатие на кнопки памяти активирует соответствующую ячейку.
2. Про режим отображения в виде графика я уже писал, но немного уточню. Дело в том, что у него нет автомасштабирования, внизу выводится значение по вертикали для напряжения и тока, по умолчанию 2 вольта и 200мА на клетку, соответственно если поднять больше, то получим ерунду.
3. Кнопками влево/вправо выбираем соответствующий параметр и вращением энкодера меняем значение чтобы график отображался полностью.
4. Если нажать кнопки установки напряжения, тока и защиты, то справа появится соответствующее меню, как и в обычном режиме, убрать его можно либо повторным нажатием, либо оно пропадет само через пол минуты.

Преобразователь имеет фиксированное значение разницы между входным и выходным напряжением, вы не сможете установить на выходе больше, чем задано.
1, 2. Например при входном 50.76 мне позволило выставить 47.16 вольта, а при 53.75 уже 50.02 вольта, разница 3.6-3.7 вольта.
3. В процессе регулировок преобразователь почему-то самопроизвольно отключился, вернее отключился он потому, что выключился Минвел по срабатыванию защиты, это показалось странным.
4, 5. Если на входе напряжение меньше установленного, например при установке было одно, но в процессе снизилось, то при попытке активации выхода преобразователь отключится. При этом напряжение на выходе снижается очень плавно, я даже без проблем сделал фото этого процесса.
6. Вращение энкодера вниз не сбрасывает напряжение на максимальный лимит для текущего входного, потому надо прокрутить энкодер влево/вправо чтобы он заново установил лимит для того напряжения, которое сейчас подано. после этого преобразователь будет корректно работать.

При выключении выход просто отключается, без нагрузки со стороны преобразователя, соответственно напряжение снижается очень плавно.

Если выход активен, то напряжение устанавливается быстро что вверх, что вниз, это хорошо если бы не то, что в итоге Минвел уходит в защиту. Причем судя по тому, что он не перезагружается, как после перегрузки по току, а триггерные защиты у него от перегрева и перенапряжения, то скорее всего есть какой-то выброс со стороны преобразователя.

Отмечу нормальную работу энкодера, ничего не «проскальзывает» и при этом параметры можно менять с очень большой сокростью.

Пока игрался с преобразователем, обратил внимание, что на индикаторе ток без нагрузки при активном выходе не равен нулю, бывало и 2 и 3 и 6мА.
В меню есть опция установки нуля, которая не попадалась в других преобразователях, скорее всего добавлена из-за схемной недоработки.
После автоматической коррекции все пришло в норму.

Немного измерений.

Тест 1, проверка точности установки и измерения выходного напряжения.

На выходе преобразователя устанавливалось напряжение 0.1, 0.5, 1, 5, 10, 20, 30 и 51 вольт, не скажу что совсем хорошо, но нормально.
Отмечу что вы не сможете установить напряжение ниже 0.1 вольта, хотя дискретность регулировки составляет 0.01, на выходе либо 0, либо 0.1 и выше.

Проверка проходила при входном 55 вольт.

Тест 2, проверка точности установки и измерения тока.
Здесь нагрузкой служил шунт мультиметра и провода к нему, устанавливался ток 1, 2, 5, 10, 20, 50, 100, 200, 500мА, 1, 2 и 5.1А.

Точность похуже чем при установке напряжения, но для недорогого преобразователя нормально.

Тест 3, точность удержания выходного напряжения в зависимости от нагрузки.

Как и всегда, я сравнивал выходное напряжение при небольшой нагрузке (около 50мА) и при почти полной (здесь 5А).

Можно было бы сказать что хорошо, а в некоторых режимах даже отлично, если бы «нюансы».

Проблема проявлялась при всех напряжениях, но больше заметна при напряжениях от 20-30 вольт.
1. При 36 вольт без нагрузки все красиво, напряжение почти не меняется.
2, 3. Под нагрузкой начало плавать в диапазоне примерно от 35.995 до 36.040. Не скажу что разница большая, но мне не нравится то что это вообще происходит.
4, 5. Проверка в режиме близком к максимальному, опять можно сказать что отлично, но «болтанка» также присутствовала и на фото попали близкие значения.
6. При этом БП отлично работал с разницей вход/выход в 4 вольта, да и КПД вроде неплохой.

Тест 4, пульсации на выходе преобразователя.

Как и всегда, сначала проверка без нагрузки, при 33, 66 и 100%, напряжение среднее- 25 вольт, так как в таком режиме пульсации обычно близки к максимальным.

Измерения проводились с конденсаторами 1 и 0.1мкФ параллельно щупу и могу сказать, что все выглядит очень даже пристойно, при максимальном токе размах до 75-80мВ.

Здесь ток во всех режимах одинаков, 5 ампер, но напряжение на выходе разное — 5, 12 и 48 вольт.

Еще в процессе предыдущих измерений я заметил некоторую «болтанку», но здесь она была сильнее, потому посмотрел при разном времени развертки.
1, 2. 5 вольт 5 ампер
3, 4. 12 вольт 5 ампер
5, 6. 48 вольт 5 ампер.

Видно что на самом деле напряжение постоянно болтается в довольно широких пределах, это собственно и вызывало колебания напряжения под нагрузкой, о которых я писал ранее.

Также уже привычные тесты:
1, 2. Подача и снятие напряжения 5 вольт на выходе. При выключении напряжение падает очень плавно.
3, 4. Реакция на подключение/отключение нагрузки. На выходе было выставлено 12 Вольт, был постоянно подключен резистор 30 Ом и параллельно ему подключался (или отключался) резистор 3.3 Ома, соответственно здесь реакция на перепад тока 0.4-4А и 4-0.4А.
5. Переход из режима CV в режим CC, напряжение 15 вольт, ток нагрузки 4.5А, выставлено ограничение 3А.
6. Те же параметры нагрузки и установок, но обратное действие, переход из CC в СV.

В первых двух случаях нормально, выбросов нет, нет их и при подаче питания на модуль и включении из дежурного режима, что хорошо.
В третьем и четвертом также неплохо, есть небольшой выброс около 0.5-0.6 вольта при снятии нагрузки.
А вот переход из режима CC в CV реально удивил, мне даже пришлось сменить разрешение по вертикали так как осциллограмма банально не влазила на экран. При установленных 15 вольт выброс был до 28 вольт, т.е. почти двукратный, это уже опасно.

«Паяльниковый тест». Здесь в качестве нагрузки подключен паяльник TS100 и проверяется реакция БП на постоянные перепады тока нагрузки.
Что интересно, здесь результаты очень хорошие и лучше чем у преобразователей серии RD60хх.

Тест 5, оценка КПД.
Проверка проходила при токе нагрузки 5А, входном напряжении 55 вольт и выходном 5, 12, 24, 36 и 48.
Полученный КПД соответственно составил 86.8, 93.1, 95.3, 96.7 и 97.4% что очень даже неплохо, ток потребления без нагрузки и 48 вольт выходном составил 32мА, а при неактивном выходе всего 16мА.

Также нет проблем и с перегревом, я гонял сначала около 20 минут, потом еще с пол часа, в итоге температура радиатора была 53-54 градуса и это был самый горячий элемент. В принципе что дроссель, что радиатор можно было трогать пальцами, так что запас по температуре еще есть и в этом плане меня удивляет модуль RD6006, который имеет радиатор с вентилятором.

Программное обеспечение проверялось только в компьютерной версии подключением через UART-USB конвертер от одной из моих электронных нагрузок. Так как модуля WiFi нет, то ПО для смартфона не пробовал.

Ну что сказать, программа уныла чуть менее чем полностью, все примитивно до неузнаваемости, так что RuiDeng может пока спать спокойно

Зато поймал устойчивый глюк с отключением. Дело в том, что в процессе тестов я пользовался блоком питания RD6018, а когда измерял КПД, то для повышения точности взял RD6006. При этом если в ПО выбрать к примеру выходное напряжение 50 вольт, а потом сразу 5 вольт, то RD6006 почти гарантированно (с шансом 90%) уходит в защиту по перенапряжению на выходе.

Подключил мультиметр чтобы посмотреть что он покажет в режиме макс/мин, хотя корректнее здесь было бы подключить осциллограф, но я к тому времени его уже убрал со стола.
Слева те 10% вероятности что переход с 50 до 5 вольт пройдет корректно, всплеск был всего до 63.36 вольта, следующая попытка дала всплеск больше и RD6006 отключился.

Вот как это выглядит в динамике, сначала активирую выход с выходным 5 вольт, затем поднимаю до 50 и потом опять снижаю до 5.

Мне видится один из вариантов, почему такое происходит и скорее всего виной синхронный выпрямитель и некорректное управление им. Если посмотреть на схему понижающего преобразователя (слева), то видим классический Step-Down конвертер, но если её разместить зеркально, то получится не менее классический Step-Up. Т.е. получается, что при резком понижении напряжения на выходе нижний транзистор продолжает работать, выполняя роль силового ключа Step-Up, а верхний транзистор хоть и отключается, но остается в работе его паразитный диод.
В итоге все что накоплено на выходных конденсаторах через повышающий преобразователь идет на выход модуля и соответственно на выход БП питающего все устройство. А так как у Минвела есть защита от перенапряжения, то получаем её срабатывание.

Самым простым решением видится установка диода между блоком питания и преобразователем, но так делать категорически нельзя так как всплеск напряжения будет еще больше, ведь тогда нечему будет поглощать энергию всплеска. Соответственно напряжение легко может превысить 80 вольт, дальше пробой ШИМ контроллера питания схемы управления и покупка нового преобразователя.
Можно поставить супрессор или какой нибудь параллельный стабилизатор напряжения, но как по мне, то проще увеличить емкость конденсаторов по выходу блока питания. Также следует учитывать, что энергия «отдачи» может стать выше, если от преобразователя питается нагрузка имеющая большую емкость.

Уже когда писал эти строки, то подумал, что проблема может быть еще глубже, если к выходу преобразователя подключен аккумулятор…
В этом случае наверное спасет только установка диода между выходом DC-DC и выходными клеммами.

При пропадании питания преобразователь еще какое-то время работает и передает данные о напряжении и токе, потом гаснет и связь пропадает.

Теперь как всегда, выводы.
Вот даже не знаю что и сказать. В общем-то сначала хотел даже похвалить, сам преобразователь неплох, особенно понравился КПД, низкие пульсации и стабильность работы, но есть куча «нюансов».

1. «Болтанка» выходного напряжения под нагрузкой.
2. Очень сильный выброс напряжения при переходе с СС в CV.
3. Всплеск напряжения на входе при резком снижении выходного напряжения.
4. Не очень удобное управление
5. Местами низкое качество сборки, следы пайки, отсутствие термопасты.
6. Слишком простое ПО
7. Добавьте свою причину.

На мой взгляд преобразователь хоть и недорогой и наверное своих денег стоит, но очень сырой, думаю производителю стоит серьезно задуматься о доработках.

У меня на этом пока все, надеюсь что было полезно.

Источник

*Характеристики регулируемого преобразователя*
Входное напряжение	6 В ~ 55 В
Разрешение измерения входного напряжения	0.01 В
Погрешность входного напряжения	± (1% + 5 знаков)
Выходное напряжение	0 ~ 50 В
Разрешение измерения выходного напряжения	0.01 В
Погрешность выходного напряжения	± (0.3% + 5 знака)
Выходной ток	0 ~ 20 A
Разрешение измерения выходного тока	0.01 А
Погрешность выходного тока	± (0.5% + 5 знаков)
Мощность	0 ~ 1000 Вт
Разрешение измерения мощности	0.01 Вт
Погрешность мощности	± (0.5% + 3 знака)
Пульсация выходного напряжения	150 мВ
Диапазон измерения времени	0 ~ 100 часов
Диапазон измерения емкости аккумуляторов	0 — 999.99 А*ч
Погрешность измерения емкости	±2%
Охлаждение	пассивное (радиатор) активное(вентилятор)
Защита
Диапазон защиты от входного пониженного напряжения	5,8 ~ 50 В(по умолчанию 5,8 В)
Диапазон защиты от превышения выходного напряжения	0 ~ 51 В(по умолчанию 51 В)
Диапазон защиты от превышения выходного тока	0 ~ 20.1 А(по умолчанию 20.1 А)
Ограничение времени	0-100 часов(по умолчанию отключено)
Диапазон защиты от превышения емкости	0 — 999.99 А*ч(по умолчанию отключено)
*Общие характеристики*
Дисплей	LCD
Рабочая температура	-10°С ~ 40°С
Относительная влажность	< 80%
Габариты	панель: 177 x 76 x 52 мм основная плата: 106 x 76 x 40 мм
Вес нетто	200 г

Цена:

2.800 руб.

Источник

Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie

Не нужно переплачивать за дорогостоящие лабораторные источники питания — существуют доступные способы, как собрать самостоятельно и своими руками точные преобразователи со стабилизацией тока и напряжения до десятых и сотых долей Ампер и Вольт. Современные программируемые источники питания на базе DC-DC преобразователей широко используются в ремонтных мастерских, в исследовательских центрах, в образовательных целях, а также для сборки и калибровки электронного оборудования, для проведения испытаний прототипов и стабилизации работы различного оборудования. Чтобы проверить работоспособность устройства с помощью подобного источника питания, подключите устройство к источнику, настройте источник на нужное напряжение и ток, затем включите источник. Если устройство исправно, оно должно работать корректно. Основное отличие подобных модулей заключается в ограничении максимального преобразуемого тока и напряжения. Первые пара цифр в названии, как правило, обозначают максимальное выходное напряжение, а вторая пара цифр в названии — максимальный выходной ток.

Программируемые преобразователи серии RuiDeng RD60хх

Одни из самых доступных — это современные преобразователи серии RD60хх от бренда RuiDeng (RD). Подобные модули представляют собой компактные устройства в виде панели, устанавливающейся в корпус прибора и обеспечивающие двойное преобразование напряжения/тока с широкими возможностями по настройке выходных параметров. Отмечу возможность удаленного управления со смартфона или с компьютера с помощью коммуникационного модуля на базе беспроводного контроллера ESP32. Оценить источники можно в статьях про RD6030 и RD6006.

Программируемые преобразователи серии DPS50xx

Программируемые преобразователи серии DPS50xx — это более простой вариант DC-DC конвертеров, отличительная особенность которого является раздельная компоновка: отдельно дисплей с управлением и отдельно силовая плата с ШИМ-контроллером. Подобный вариант будет удобен для встраивания в корпус готового устройства или же для создания собственного компактного ЛБП. В серии имеются модели с выходным током до 15 Ампер (DPS5015 750 Вт) и до 20 Ампер (DPS5020 1000 Вт). Оценить подобный источник можно в статье.

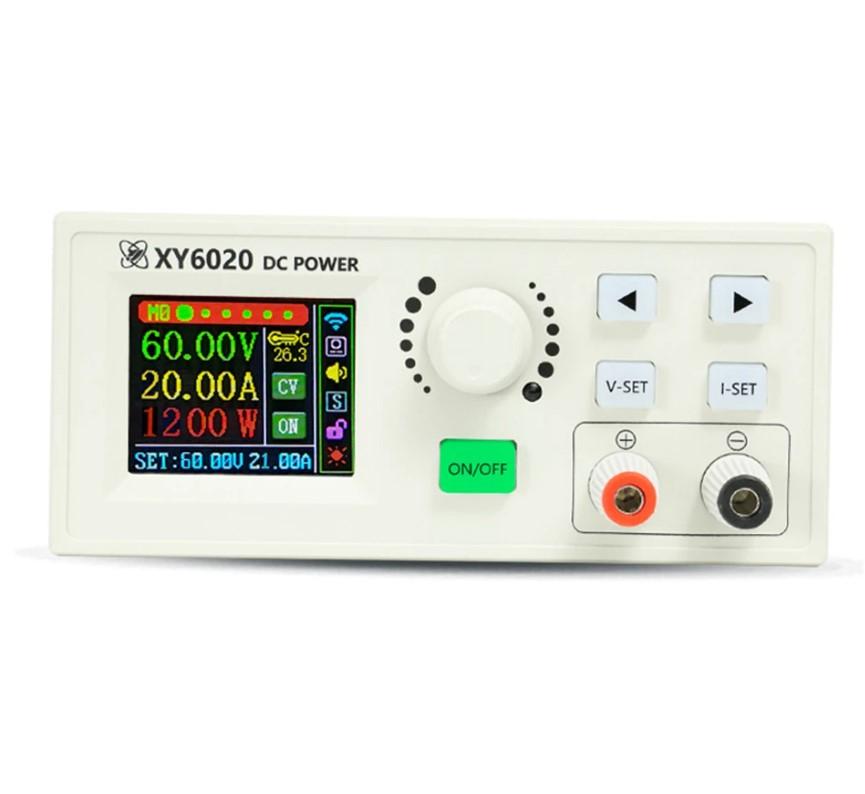

Программируемые преобразователи серии XY60xx

Альтернативой бюджетным моделям DPS50xx могут служить модули DC-DC преобразователей серии XY60xx. Это аналогичные регулируемые понижающие модули питания постоянного тока со стабилизацией напряжения и постоянного тока, с выносным дисплеем, которые несколько отличаются по компоновке силовой части, а также по логике управления. Отличительной особенностью недорогих модулей серии XY60xx можно назвать увеличенное диапазон рабочих напряжений (до 60 Вольт против ограничения в 50 Вольт для серии DPS50xx). Выносной дисплей может оказаться удобным для монтажа в существующие корпуса и для создания самодельного ЛБП.

Обновлённая серия преобразователей XY60xx

Модуль преобразователей XY60xx продаются довольно давно и положительно зарекомендовали себя у самодельщиков. Производитель обновил линейку, выпустив XY60xx в новом формфакторе в виде единого модуля для монтажа на фасадную панель. В отличие от RD60xx, про которые я рассказывал в самом начале данной статьи, корпуса у обновленных XY60xx заметно компактнее и, следовательно, требуют уменьшенные по габаритам монтажные корпуса. Цифровой кнопочной панели не предусмотрено, а ввод значений и навигация по меню осуществляются поворотным энкодером-селектором и кнопками стрелок.

Компактный преобразователь серии XY50хх

Подобные компактные DC-DC преобразователи будут уместны для небольших источников питания, или же для встраивания в различные устройства. Развиваемая мощность небольшая — до 250 Вт, но если вам не требуется более 5 Ампер для ваших целей, то подобный преобразователь будет хорошим выбором. Для установки потребуется небольшое «окошко», в которое достаточно вставить корпус модуля — и он зафиксируется. Подключение выполняется с обратной стороны к предусмотренным входным и выходным клеммам.

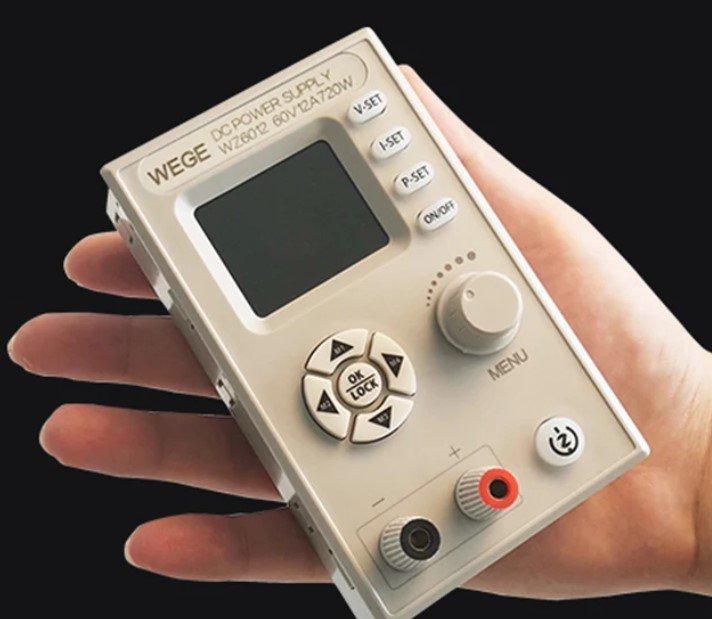

Преобразователи серии WZ60хх

Преобразователи серии WZ60хх будут уместны для проектов, для которых вертикальная компоновка модуля кажется более уместной. Например, для совмещения в одном корпусе двух и более подробных устройств. Еще одна особенность модели — это до 720 Вт и до 12 Ампер в компактном корпусе без отдельной платы-преобразователя. Корпус предусматривает защелки для фиксации в прорези-окошке и может использоваться в качестве фронтальной панели самодельного блока питания.

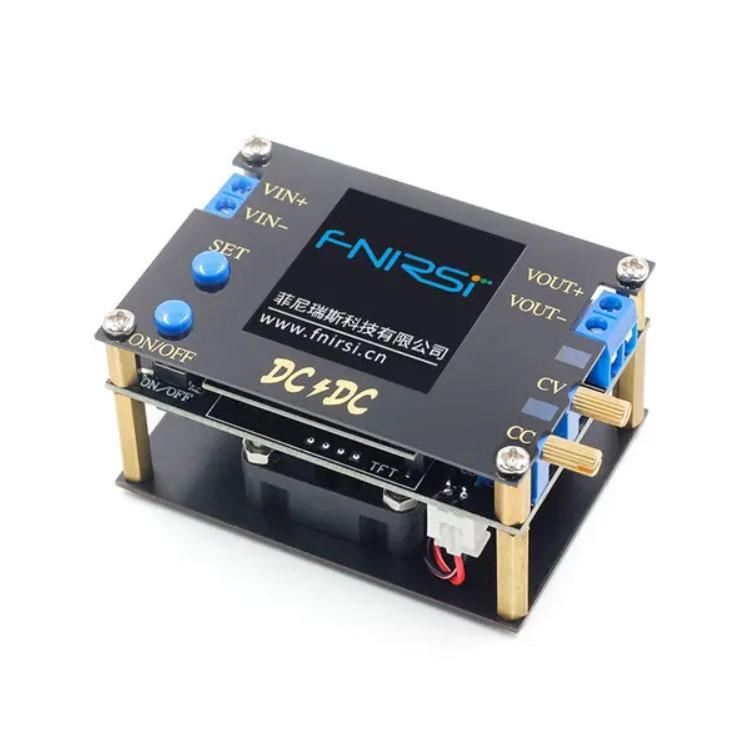

Преобразователи Fnirsi

В качестве альтернативы громоздким преобразователям можно порекомендовать компактный модуль Fnirsi со встроенным DC-DC конвертером. Это полноценный повышающий/понижающий преобразователь с выходом до 35/50 Вт. По ссылке две модели, на 3 и 4 Ампера выходного тока максимально. Ограничение по мощности программное и является следствием формфактора — при высокой мощности возможет перегрев. В этом плане удобнее выбирать модель на 50 Вт, имеющую улучшенное охлаждение. На вход можно подавать до 32 Вольт (на выходе будет не более 30 Вольт). Компактные размеры позволяет реализовать портативный программируемый источник с питанием от аккумуляторных батарей (5S … 7S).

Обычно для работы в связке с подобными преобразователями я использую сетевые источники питания Meanwell или аналогичные. Подобные ЛБП позволяют не только подключать для питания устройства, но и заряжать аккумуляторные батареи с контролем тока зарядки, проводить химическую гальванизацию деталей, проверять устройства на работоспособность и многое другое. Самодельщики используют 3D-печатные корпуса и адаптеры для подключения к аккумуляторным батареям от шуруповертов, получая таким образом полностью мобильный источник питания с регулировкой и стабилизацией. Рекомендуй подборку друзьям и сохрани себе на память. Другие полезные статьи — в моем профиле.

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjdn4WEu

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjebW7Fw

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjbqPnJd

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjcRVVnZ

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjcz7Dz9

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjddAv2m

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjeuJJ81

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjcDdw1j

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjdGRRZs

ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnjdn5BCm

Изображение в превью:

Автор: Лексус Тойотович (lexus08)
Источник: www.ixbt.com

Сейчас на главной

Новости

Публикации

Болгарка (угловая шлифовальная машина, УШМ) —
один из самых полезных, но и самых опасных электроинструментов. Она способна
резать, шлифовать и зачищать металл, камень и бетон. Однако…

Представьте себе 1984 год. В шотландских землях, знаменитых своими замками и туманами, палеонтолог-любитель находит что-то удивительное. Не гигантского динозавра, нет. Всего лишь скромную…

DeepCool в этом году уехала во второй зал выставочного центра, где проходит Computex, и доходят туда не все. А дойти стоило, потому что компания привезла новые башенные кулеры, пару СЖО с экранами…

С наступлением лета и сезона ухода за газоном нередко возникает ситуация, когда старая, казалось бы, надежная газонокосилка выходит из строя, ставя владельца перед необходимостью выбора новой….

Калифорнийская
морская свинья (лат. Phocoena sinus) или вакита — уникальное и крайне редкое
морское млекопитающее из семейства морских свиней (Phocoenidae). Этот вид
известен своей…

В 2023-2024 годах этот автомобиль продемонстрировал один из самых высоких показателей обращений в сервис среди новых моделей. Владельцы жалуются на проблемы с системой охлаждения и электроникой….

Источник
