Установка кнопки старт-стоп с автозапуском.
Без лишних слов сразу к делу. Кнопка старт-стоп модели XY-Q618, куплена на али, имеет свои особенности, одна из которых на давала мне покоя – сигнал на стартер слишком короткий. Кто-то в интернете советует ставить реле дворников с задержкой, кто-то городит микроконтроллер. Предлагаю выход из этой ситуации, но для начала обратимся к схеме подключения:

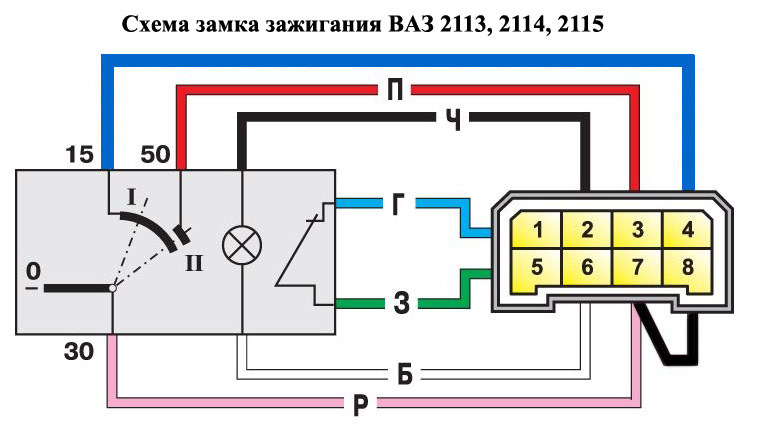

В первую очередь нас интересует подключение силовой колодки: для этого лично я не пожалел свой замок зажигания и отрезал от него фишку подключения к проводке автомобиля. Вот её распиновка:

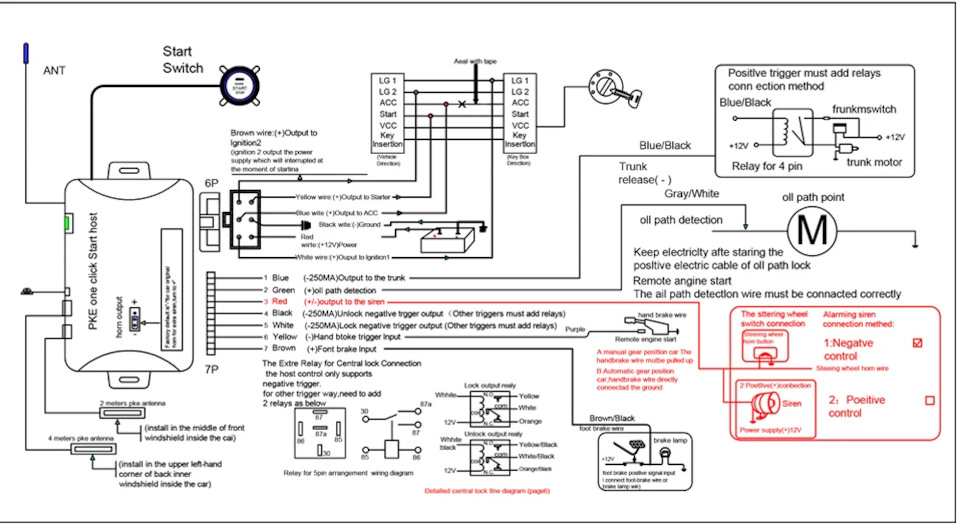

Остальная схема довольно простая и касается уже тонких проводов:
Голубой провод: МИНУС от реле открытия багажника
Зелёный провод: соединяется с проводком давления масла в приборной панели. Находится в 13 контакте белой колодки, по цвету его легко найти, но будьте внимательны – провод от блока коротковат.
Красный: звуковой сигнал. На схеме указан переключатель на блоке, но он находится внутри под крышкой. Это по-сути джампер как на плате компьютера. В одном положении красный уходит на + от сирены сигнализации(если вы меняете вашу старую сигналку, можете просто откусить этот провод от старого блока и повесить на новый), в другом – на минус гудка самого автомобиля. В первом случае при срабатывании сигнализации машина будет выть, а во втором – гудеть.
Чёрный – отпирание дверей, негативный триггер. Это значит, что на реле отпирания дверей следует подать +12V, но сажать реле не на массу, а на этот провод. Блок по-сути не даёт сигнал открыть двери, а получает команду выпустить через себя 12V
Белый – запирание дверей, негативный триггер, всё по аналогии.
ВАЖНО:
Если на вашем автомобиле стоит центральный замок, то реле отпирания и запирания дверей далее коммутируется через него. Если у вас уже стояла сигнализация, которую вы меняете, просто распечатайте или перерисуйте себе схему с обозначениями цветов проводов и их назначение. Если ставите с нуля – гугл вам в помощь, а на этом мои полномочия(касательно центрального замка) всё.
Жёлтый: минус от кнопки ручника. С этим проводом я сделал то же самое, что и с зелёным, только посадил не на контакт давления масла, а на контакт ручника. Кстати, в разных мануалах даже по ВАЗу разная нумерация контактов, будьте внимательны!
Коричневый: контакт кнопки педали тормоза. подключается к той фишке, где один провод. У меня он розовый.
А теперь, самое важное:
Доставшаяся мне кнопка могла иметь некорректную прошивку, поэтому с этой кнопки было невозможно запустить двигатель с долгого нажатия на неё – двигатель крутился полсекунды, и этого было недостаточно для запуска двигателя.
Решение:

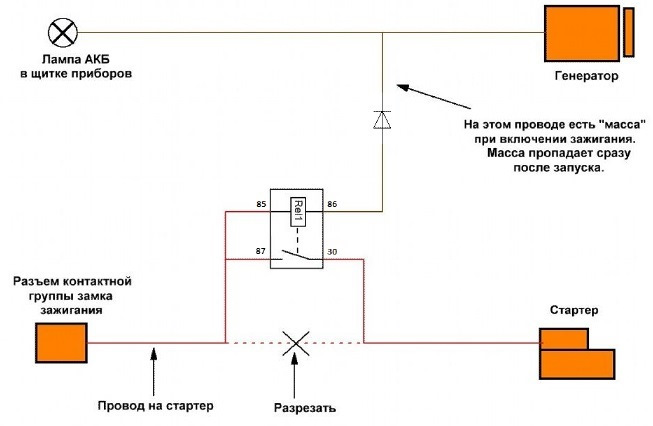

Вспомните белый провод с силовой колодки блока: на этом проводе и на коричневом есть 12V, когда система в состоянии ACC. Коричневый я использовал для питания прикуривателя, а белый использовал вместо жёлтого, но с одним очень важным нюансом: необходима установка реле защиты стартера. 12V на этих проводах будут всегда, а стартер следует выключать при успешном запуске двигателя, чтобы избежать его поломки. На моей первой машине ВАЗ 2112-конструктор случилось заклинивание замка зажигания, и стартер сгорел спустя 400 метров после запуска. Поэтому вот схема подключения:
На моей машина, как оказалось, такое реле уже есть, но я вас предупреждаю, что это необходимая модернизация, отсутствие которой приведёт к тем замечательным приключениям, которые я испытал со своей первой машиной после поломки стартера.
Также на обратной странице указана максимально простая инструкция по привязке беспроводных ключей в блоку управления. Для этого используется кнопка, скрытая в недрах корпуса рядом с разъёмами антенн, но, я уверен, тут вы справитесь и без меня, ведь всё это делается буквально в пару кликов по кнопкам.
Надеюсь, моё максимально развёрнутое объяснение поможет вам установить систему старт-стоп с бесключевым доступов и кайфовать как я, после её установки. Желаю всем удачи и терпения.
P.S.
Не забудьте или снять замок зажигания, или распилить ключ зажигания так, чтобы его можно было вставить в замок и повернуть, разблокировав поворот руля. Лично я свой ключ пилил, чтобы замок зажигания стал площадкой для установки кнопки в самое подходящее для неё место.
Контакты
Удиви меня
Кнопка старт стоп инструкция на русском
Контакты
Удиви меня

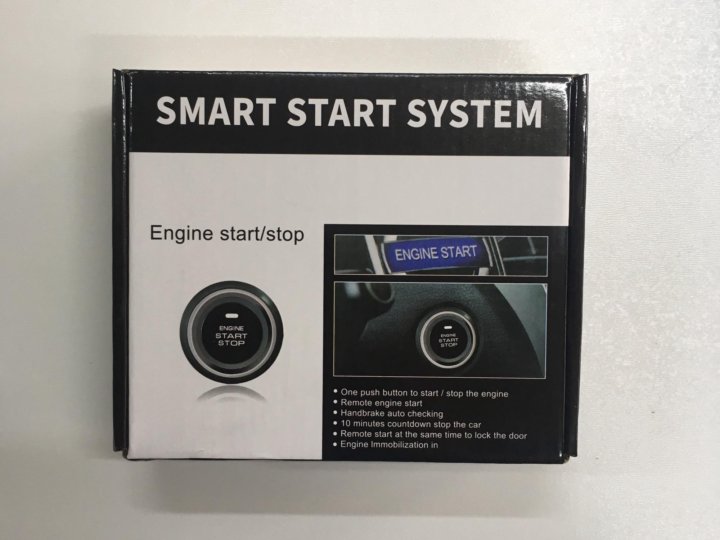

Смарт старт систем
Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».
Содержание статьи:
- 1 Принцип работы кнопки Start/Stop
- 1.1 Плюсы и минусы устройства в автомобиле
- 2 Как самому установить кнопку вместо замка зажигания с алиэкспресс
- 2.1 Что входит в комплект поставки, инструменты и расходники
- 2.2 Схема подключения
- 2.3 Как правильно подключить устройство
- 2.4 Видео по подключению кнопки Старт-Стоп
- 3 Проблемы безключевой системы запуска авто
- 3.1 Как разблокировать руль
- 3.2 Как обойти штатный иммобилайзер
Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.
С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.
Принцип работы кнопки Start/Stop
Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.
Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:
- отключение сигнализации;
- нажатие на тормозную педаль;
- нажатие заветной кнопки.
Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.
Читайте также: Почему не загорается лампа давления масла при включении зажигания
Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.
Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.
Плюсы и минусы устройства в автомобиле
По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».
Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.
Итак, наличие представленной системы позволяет:
- упростить процедуру запуска двигателя;
- повысить комфортабельность;
- усовершенствовать противоугонную систему автомобиля;
- сэкономить время.
Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.
К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.
В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.
Как самому установить кнопку вместо замка зажигания с алиэкспресс
Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.
Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:
- четырехконтактные реле;
- соединительные провода;
- диод;
- собственно кнопка «старт-стоп».
Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.
Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)
Алгоритм монтажа предполагает следующие действия:
- плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
- разрешающий «+» реле также подключается к АКБ;
- минусовой вывод монтируется на массу авто;
- управляющие контакты нагрузочного реле подключаются к 12V;
- управляющий минусовой вывод подключается к соответствующему выводу кнопки;
- разрешающий плюсовой сигнал остаётся неподключенным.
Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.
Что входит в комплект поставки, инструменты и расходники
Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.
Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.
Это интересно: Почему течет масло из двигателя, как найти и устранить протечку
Итак, комплектность поставки предполагает наличие:
- самой кнопки «старт-стоп»;
- управляющего модуля;
- соединительных проводов с разъемами.
Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.
Схема подключения
Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.
А вот еще одна схема, быть может в ней будет проще ориентироваться.
Как правильно подключить устройство
В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.
Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.
К сведению: Что такое двойное сцепление в автомобиле (устройство и принцип работы)
Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:
- демонтировать замок зажигания;
- снять механизм блокировки руля;
- отсоединить подводные вывода;
- демонтировать антенну иммобилайзера;
- установить кнопку в наиболее приемлемое для себя место;
- подключить подводные провода.
После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.
Видео по подключению кнопки Старт-Стоп
Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.
В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.
Проблемы безключевой системы запуска авто
Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.
Сюда можно отнести:
- необходимость манипуляций с педалью тормоза;
- несогласованную работу системы при наличии функции «автозапуск».
Как разблокировать руль
Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.
По теме: Как проверить электронную педаль газа и починить при необходимости
Решить эту проблему можно следующим образом:
- Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
- Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.
Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

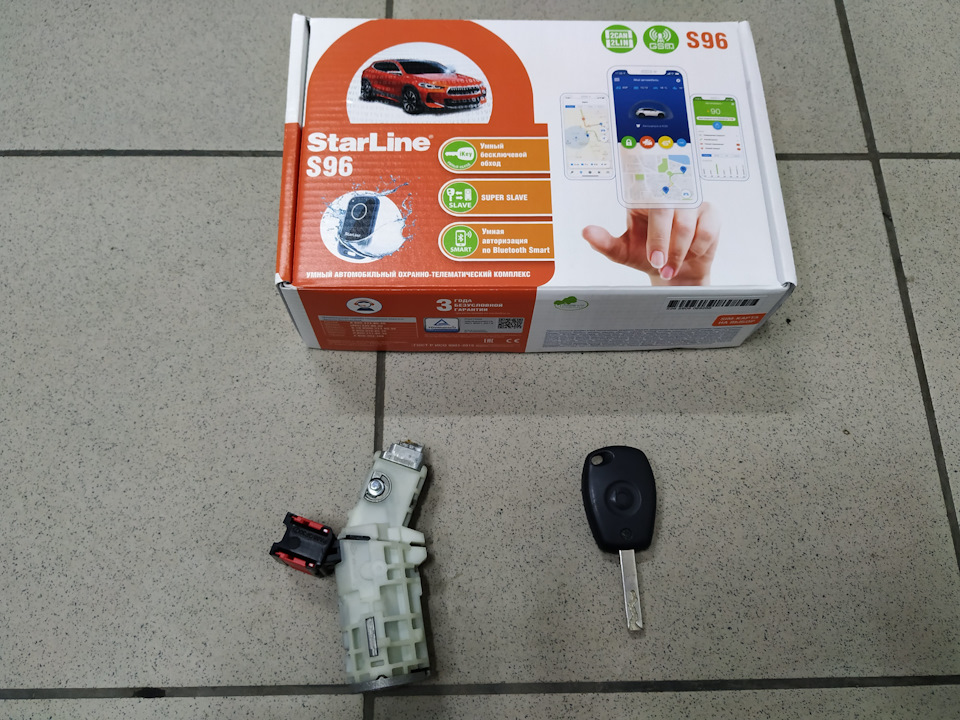

Как обойти штатный иммобилайзер
При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.
Наиболее распространенные среди них представлены следующими фирмами:
- RFID;
- VATS;
- Starline.
Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.
