Ну вот и начинается потихоньку моя профессиональная карьера. Помимо «Таврии», «Волги» и «AUDI» я ремонтирую и ВАЗ-ы…
Спасибо нашему НСТ))))
Неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира зачастую приводит в ШОК, но не стоит стопориться и скорее нужно поднять коврики, утеплители и прочий хлам с места ног посажира и положить туда газеты или тряпки, все что только впитывает, т.к. тосол окисляет металлы и приводит к ускорению процесса ржавения. Причиной лужи в салоне является течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.
Но, все можно исправить довольно за короткий промежуток времени. В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.
Причины неисправности системы отопления:
Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).
С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?
Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.
Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.
При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания
Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор, не забывая установить новые прокладки.
Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор до отметки MAX, заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.
Всем спасибо за внимание! Буду признателен за подпись www.drive2.ru/r/gaz/919614/
18.2 Замена радиатора отопителя
18.2. Замена радиатора отопителя
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Радиатор отопителя заменяем в случае утечек охлаждающей жидкости, т. к. ремонту он не подвергается. Вынимаем радиатор из его кожуха. Ключом «на 10» отворачиваем два болта… …и снимаем отводную трубу радиатора с уплотнительной прокладкой. Снимаем кран отопителя (см. Замена крана отопителя). |
Для выполнения работы потребуются две новые резиновые прокладки для крана отопителя и патрубка радиатора, два червячных хомута диаметром 16-23 мм и охлаждающая жидкость.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к TO и ремонту»).
Предупреждение. Перед выполнением следующих операций рекомендуется под патрубки подложить ветошь.

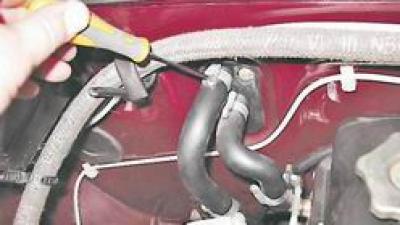

2. В моторном отсеке отверткой ослабляем затяжку хомутов крепления шлангов подвода и отвода охлаждающей жидкости.
3. Снимаем шланги с патрубков радиатора и крана отопителя. При этом из отверстий патрубков и шлангов может вытечь небольшое количество охлаждающей жидкости.

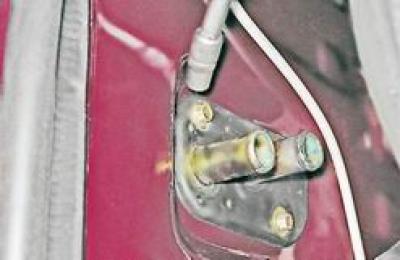

4. Торцовым ключом на 7 мм отворачиваем два самореза крепления уплотнителя к кузову.

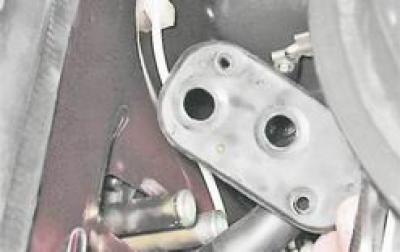

5. Снимаем уплотнитель с патрубков.
6. Отсоединяем тягу привода от крана отопителя (см. «Кран отопителя — замена»).
7. Снимаем кожух электровентилятора отопителя (см. «Электродвигатель вентилятора отопителя — замена»).

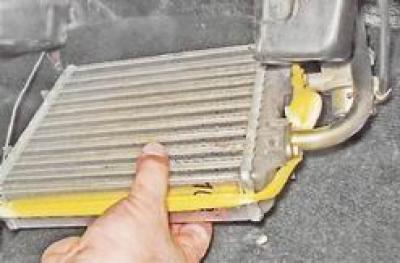

8. Выводя патрубки радиатора из отверстия в перегородке моторного отсека, снимаем радиатор отопителя.
9. Накидным ключом на 10 мм отворачиваем два болта крепления отводящего патрубка радиатора.

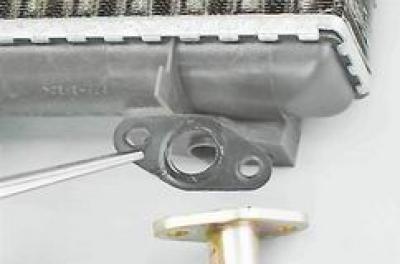

10. Снимаем патрубок. Место соединения фланцев патрубка и радиатора уплотнено резиновой прокладкой.

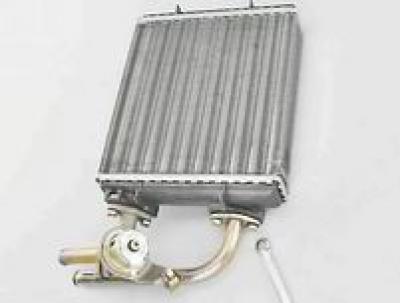

11. Снимаем с радиатора кран отопителя (см. «Кран отопителя — замена»).
Установка
1. Резиновые прокладки и хомуты заменяем.
2. Установка всех снятых деталей выполняется в обратной последовательности.
3. Перед заправкой охлаждающей жидкости рычаг управления краном отопителя перемещаем в крайнее правое положение.
4. Доливаем охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).
5. После заправки системы охлаждающей жидкостью проверяем герметичность соединений и при необходимости подтягиваем их.
