Замок риф 1 инструкция

ЗАМОК УНИВЕРСАЛЬНЫЙ

ГАРАЖНО-КВАРТИРНЫЙ

РИФ-1

Руководство по эксплуатации.
1. Назначение
Замок предназначен для запирания дверей гаражей, складов, жилых и общественных помещений, сейфов. При запирании дверей изнутри выполняет функции задвижки. Секретность замка составляет более 1,5 млн. вариантов.

Достоинством замка являются высокая механическая прочность, большой ход ригелей, их надежная блокировка в закрытом положении и невозможность отпирания заблокированного замка изнутри. Конструкция замка обеспечивает его надежную работу в зимнее время. При правильной установке замка возможно одновременное запирание створок ворот и калитки в створке, что в сочетании с вышеупомянутыми достоинствами исключает отпирание ворот изнутри при проникновении в гараж через проломы в стенах, крышу и т.п.’ Вариант такой установки приведен в разделе 4.

2. Конструкция
Конструкция замка обеспечивает:

1 очень высокую механическую прочность за счет:

-корпуса из 4мм стали (больше чем у всех других серийно выпускаемых замков)

-двух сплошных массивных, проходящих через весь корпус ригелей

-установки на 4 болта диаметром 10мм.

2. невозможность открывания отмычками за счет:

-разделённых механизмов фиксации и перемещения ригелей

-особой форме сувальд механизма секретности (при воздействии отмычкой на одну сувальду, все другие автоматически устанавливаются в исходное положение)

— усиленных пружин сувальд.

3.надежную работу зимой за счет простой конструкции механизма перемещения ригелей и усиленных пружин сувальд.
3. Работа замка
Особенностью замка является разделение механизма секретности (блокировки в закрытом положении) и механизма перемещения ригелей. *

Поэтому открывание замка происходит в два этапа.

Сначала вставьте ключ бородкой в сторону дверных петель и поверните его на 1/3 оборота по часовой стрелке до упора. При этом ригеля разблокируются. Потом извлеките ключ из замка, поверните ключ на 180 градусов и вставьте его в замок бородкой в сторону от дверных петель. Поверните ключ на 1/3 оборота по часовой стрелке, после чего замок откроется.

Будьте внимательны! При попытке поворота против часовой стрелки замок защелкнется и отпирание придется произвести сначала

Зайдя в помещение, Вы можете использовать замок как задвижку, если необходимо закрыть дверь изнутри. Задвижка фиксируется в открытом и закрытом положениях установленным на крышке замка резьбовым стопором.

Для запирания замка снаружи вставьте ключ бородкой в сторону от дверных петель и поверните его против часовой стрелки до щелчка. Щелчок является признаком, что все сувальды сбросились в исходное положение, а ригеля заблокировались. Рекомендуется убедиться в этом, попытавшись с усилием повернуть ключ в обратную сторону. Перемещения ригелей и открывания замка при этом происходить не должно.

4. Установка
Замок устанавливается преимущественно на железные двери на 4 болта М10, которые прилагаются к замку. Эти болты рекомендуется приварить головками к внутренней стороне полотна двери, что обеспечит невидимость крепёжных болтов снаружи, затруднит их высверливание в случае попытки взлома двери с помощью режущих инструментов, а также уменьшит вероятность обледенения замка в зимнее время. Возможна также установка замка на различные пластины или кронштейны, изготовленные «по месту» под конкретную дверь и приваренные к ней. При этом проследите, чтобы при затяжке гаек не происходило перекосов замка, вызывающих зажатие и затруднённый ход ригелей.

Возможны варианты установки замка, при которых будет происходить одновременное запирание створок ворот и калитки в створке.

Вариант такой установки показан на рисунке:

ВНИМАНИЕ! 1. Чрезмерная затяжка гаек не увеличивает прочность крепления! Затяжку производить, не допуская видимой деформации крышки!

2.Длина ключа позволяет устанавливать замок на расстоянии до 51мм от наружной поверхности двери(ворот)

Подробнее об установке можно посмотреть на сайте http://rif1.ru

5. Особенности эксплуатации

5- 1. Замки РИФ1 исправно служат в течение 15 лет и более. В условиях квартир могут работать без дополнительной смазки и обслуживания. В гаражных условиях рекомендуется раз в 3-4 года смазывать сувальды механизма секретности моторным маслом. Смазку допускается производить и без снятия замка с помощью маслёнки с носиком диаметром 3мм, отогнутым в сторону на 10…15 мм. Носик заводится в замочную скважину как ключ в первом положении до касания с поверхностью пакета сувальд. Смазка в количестве нескольких капель производится с одновременным перемещением носика вдоль пакета сувальд (на себя и от себя) на 20 мм. После смазывания произвести не менее 5 циклов открывания-закрывания, чтобы смазка распространилась по поверхности сувальд.

5-2. О работе в зимнее время.

Замки РИФ1 имеют повышенную надёжность при работе в зимнее время. Однако, при сочетании повышенной влажности в гараже, низких температур на улице и длительных перерывов в эксплуатации всё-таки возможны затруднения в работе, связанные с обледенением замка.

Для исключения этих трудностей в первую очередь следует заблаговременно принять меры по устранению причин обледенения. Закрыть смотровую и овощные ямы, полиэтиленовой плёнкой, проверить вентиляцию в гараже. Можно попробовать закрыть замок плёнкой со стороны гаража ( но ни в коем случае не со стороны улицы!). Если обледенение уже произошло и замок не открывается, не спешите обращаться в аварийную службу. Затруднение может быть по двум причинам: замерзание механизма секретности или примерзание самих ригелей.

Сделайте следующее. Разблокируйте ригеля ключом в первом положении. Затем вставьте ключ во второе положение и поверните его против часовой стрелки до упора. Если при этом слышен щелчок, механизм секретности работает нормально и причина сбоя в затруднённом перемещении ригелей. Если щелчка нет, то, возможно, сувальды смёрзлись,

не перемещаются друг относительно друга и поэтому не укладываются в бородку ключа.

В этом случае хорошие результаты даёт обстукивание полотна двери в области замка молотком при ключе, вставленном и повёрнутом в первом положении. Возникающие при этом вибрации могут помочь сувальдам занять правильное положение в бородке ключа, ригеля при этом разблокируются. Если результата нет, распылите на сувальды смазку WD-40 через

штатную трубочку(прилагается к небольшим баллончикам) и повторите попытку.

Если причина в примерзании самих ригелей, разблокируйте ригеля ключом в первом положении, вставьте ключ во второе положение, поверните его по часовой стрелке до упора и приложите к нему максимальное не деформирующее ключ усилие. Затем, не снимая усилие, обстукивайте дверь вблизи замка молотком или другим тяжёлым предметом.

Сочетание открывающего усилия с вибрациями от ударов могут помочь в перемещении ригелей.

Попав в гараж, не забудьте очистить замок ото льда.
5-3. О стопорном винте.

Часто причиной затруднённого перемещения ригелей становится не до конца вывернутый стопорный винт или слишком сильно затянутые крепёжные гайки.

Следите, чтобы при уходе винт был выкручен до упора. Или удалите его вовсе, если Вы не собираетесь им пользоваться.

Источник

Как сделать выбор замка для своего гаража? Какой конструкции он будет? Не замерзнет ли он зимой? Его надежность? Надежность к механическим повреждениям? Стойкость ко взлому и еще во множество нюансов пришлось вникнуть при выборе🔐
Проанализировав все факторы выбор пал на замок РИФ. То что я видел в продаже в магазинах и позиционировалось как замок для гаража не внушало доверия от слова совсем а вот РИФ При относительно не больших размерах выглядит солидно, надежно, корпус замка из Толстого металла, ригеля КАПЕЦ какие толстые и проходят на сквозь через весь замок, в общем найду его описание и выложу в конце кому будет интересно почитает… Размер самих ключей такой же как от дома тоесть можно носить их на общей связке и не обламываться по сравнению с ключом от другого моего гаража))) и довольно скромная цена в общем выбор сделан ставлю его, точнее их
Так как маленькая колика у меня большая буду ставить два, заказывал на очень известном маркетплэйсе, пришли быстро в комплекте 4 Ключа, 4 болта, 4 гайки и шаблон для установки.

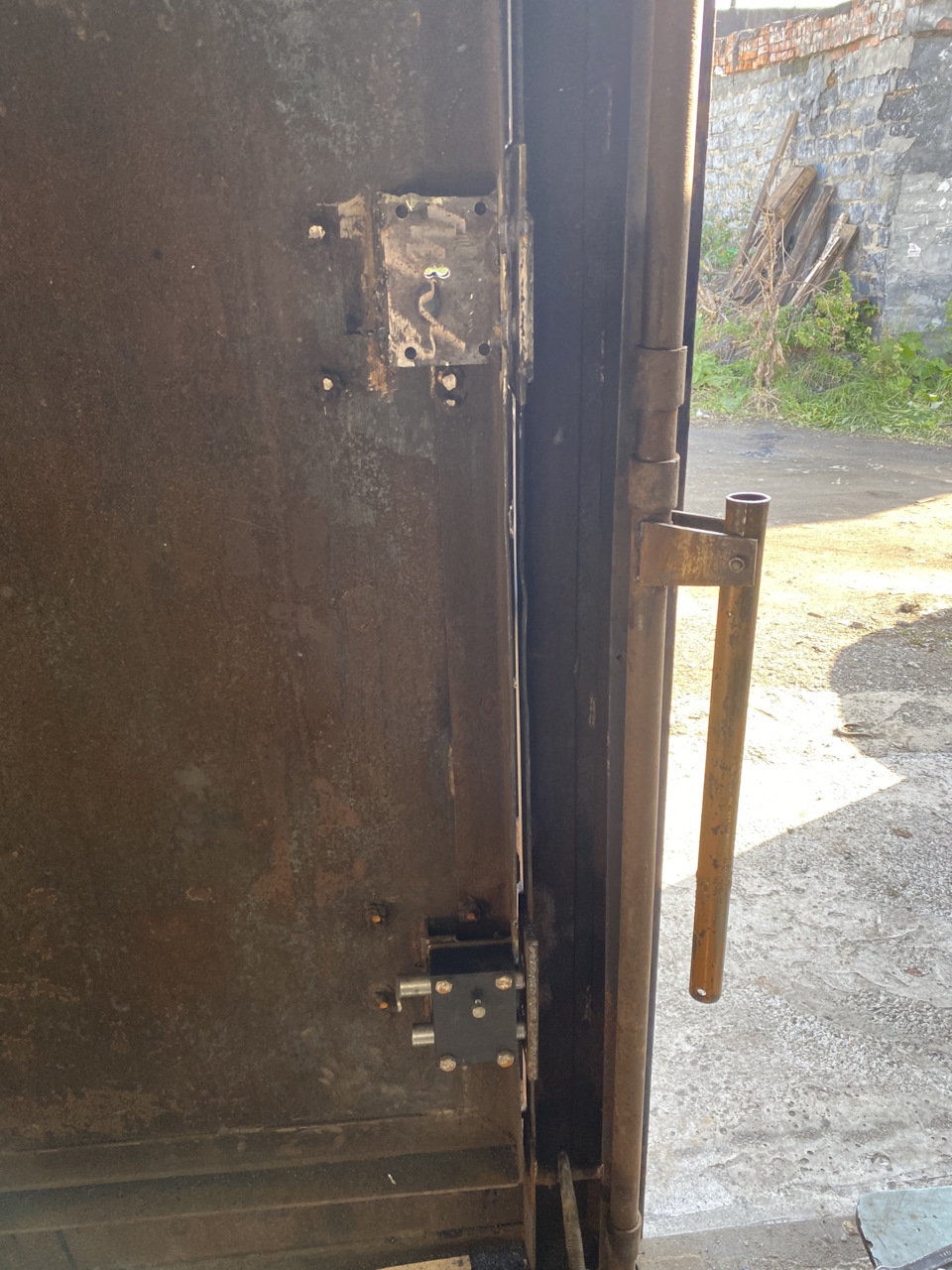

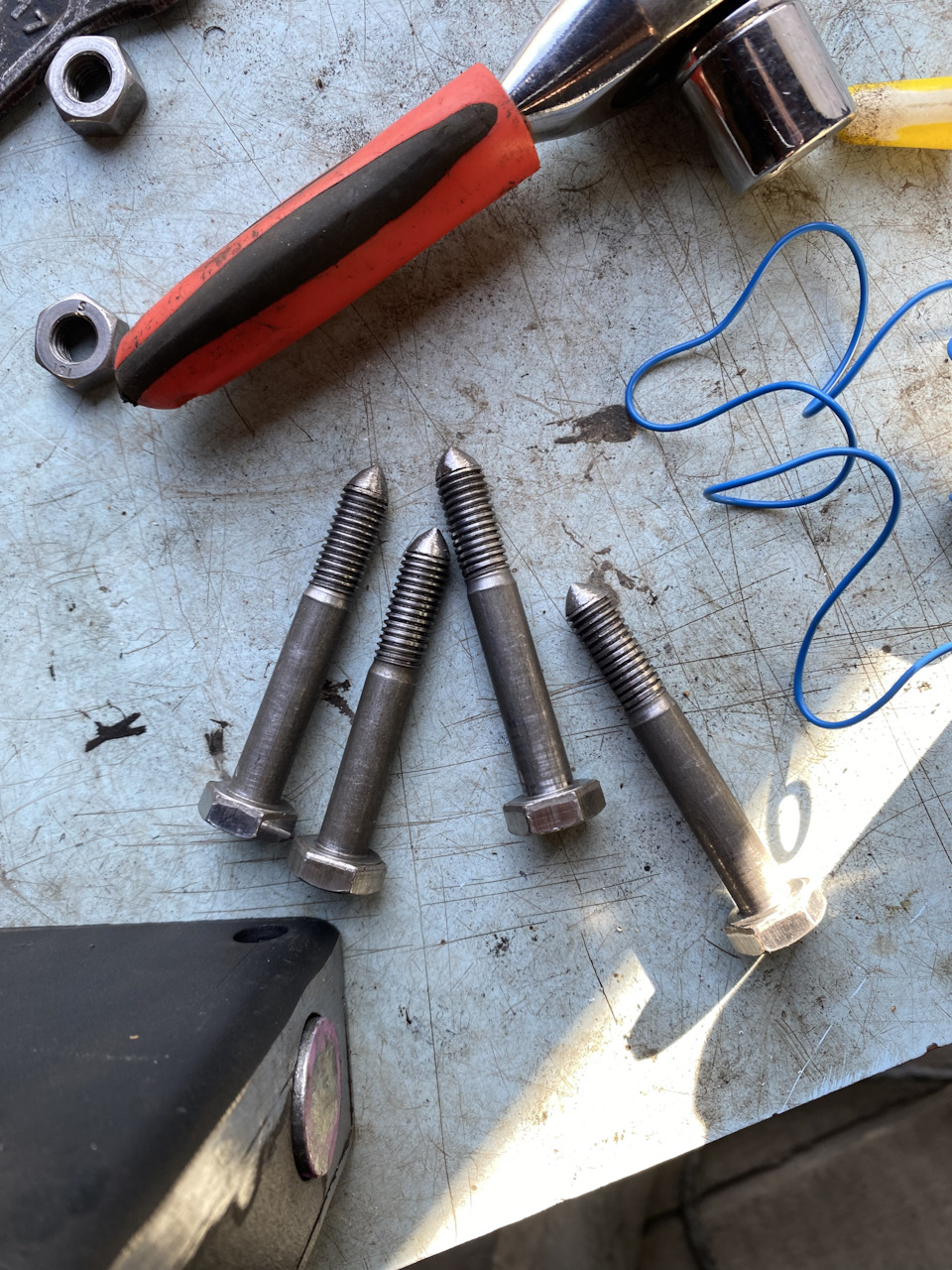

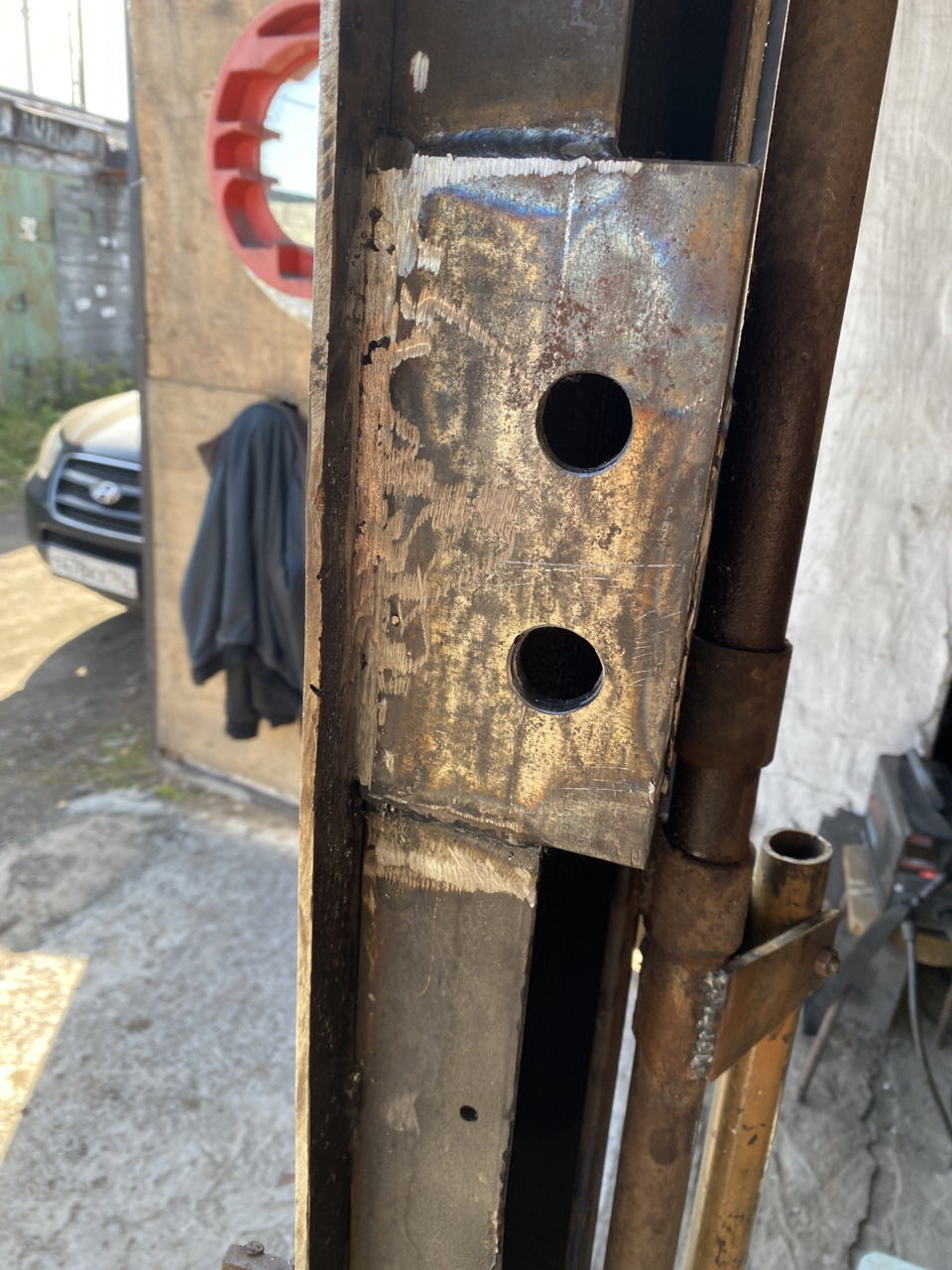

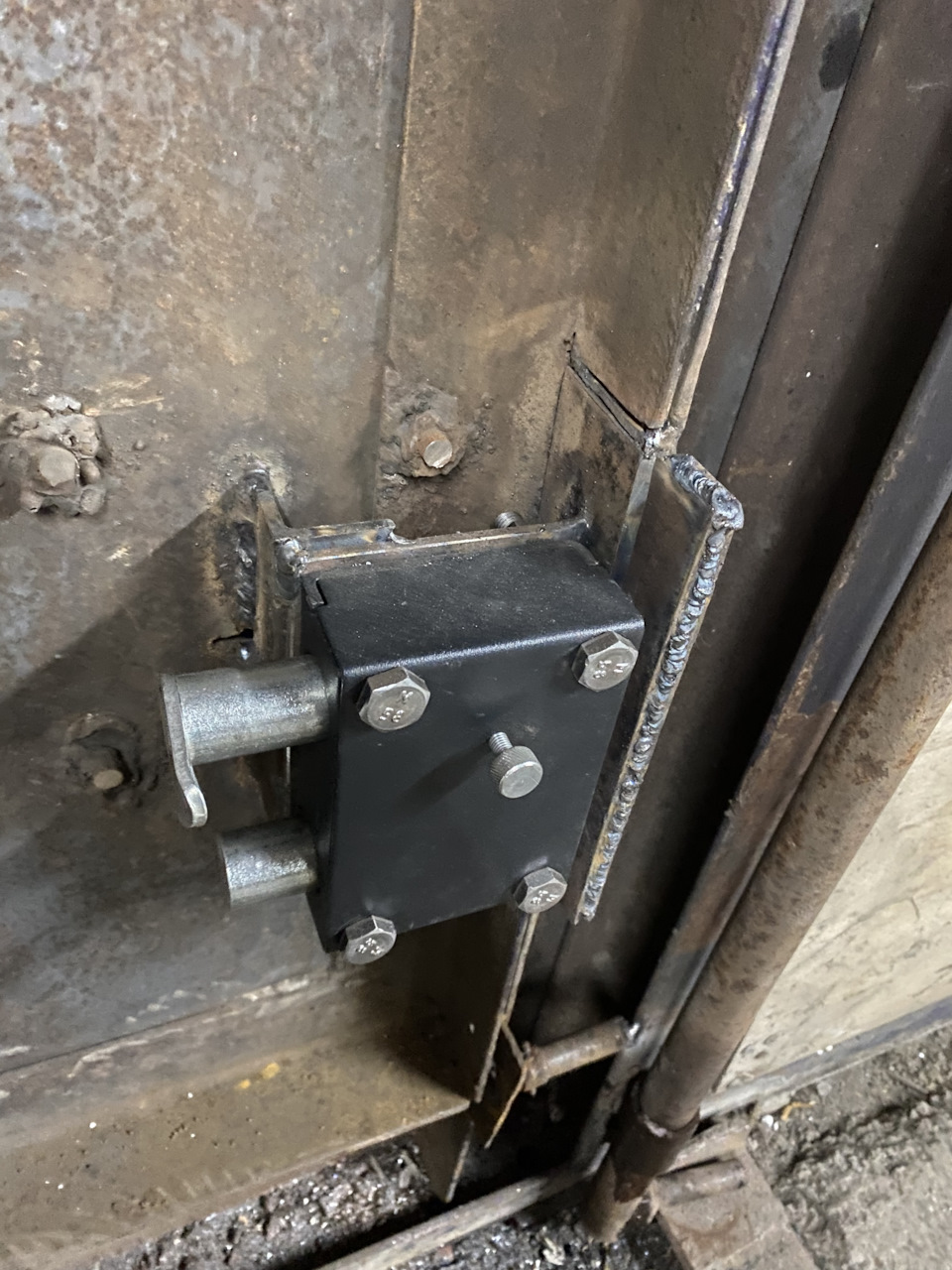

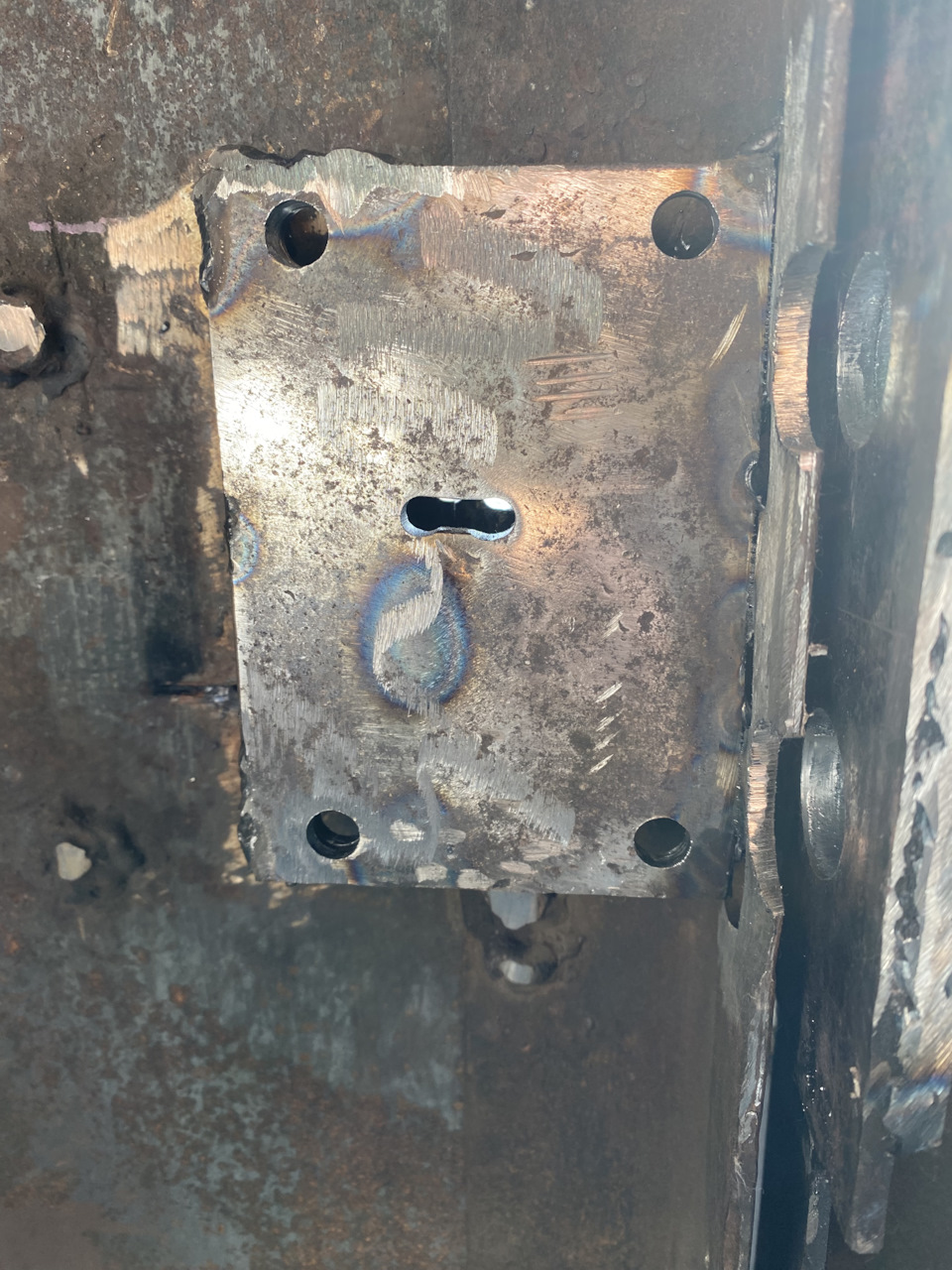

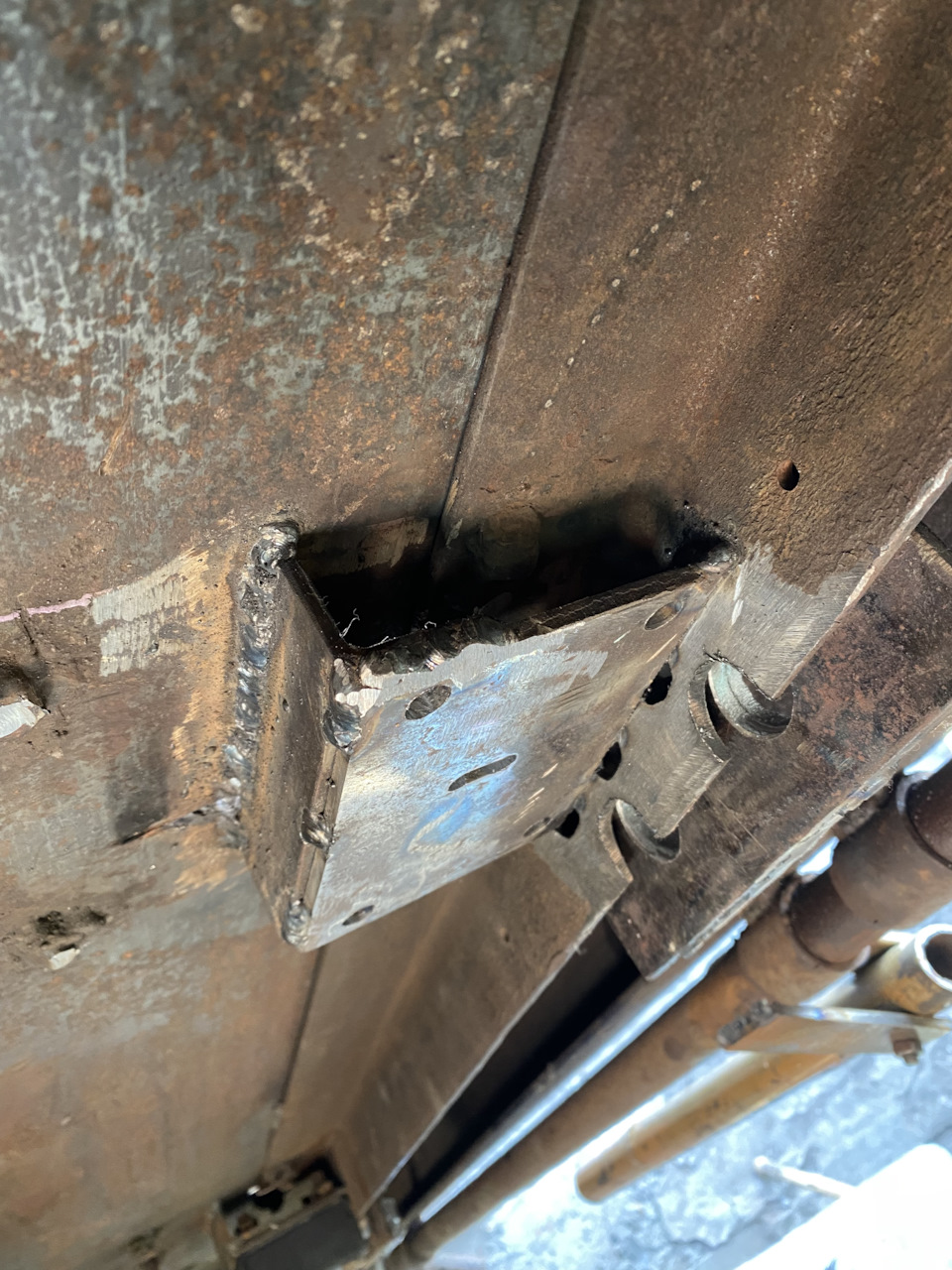

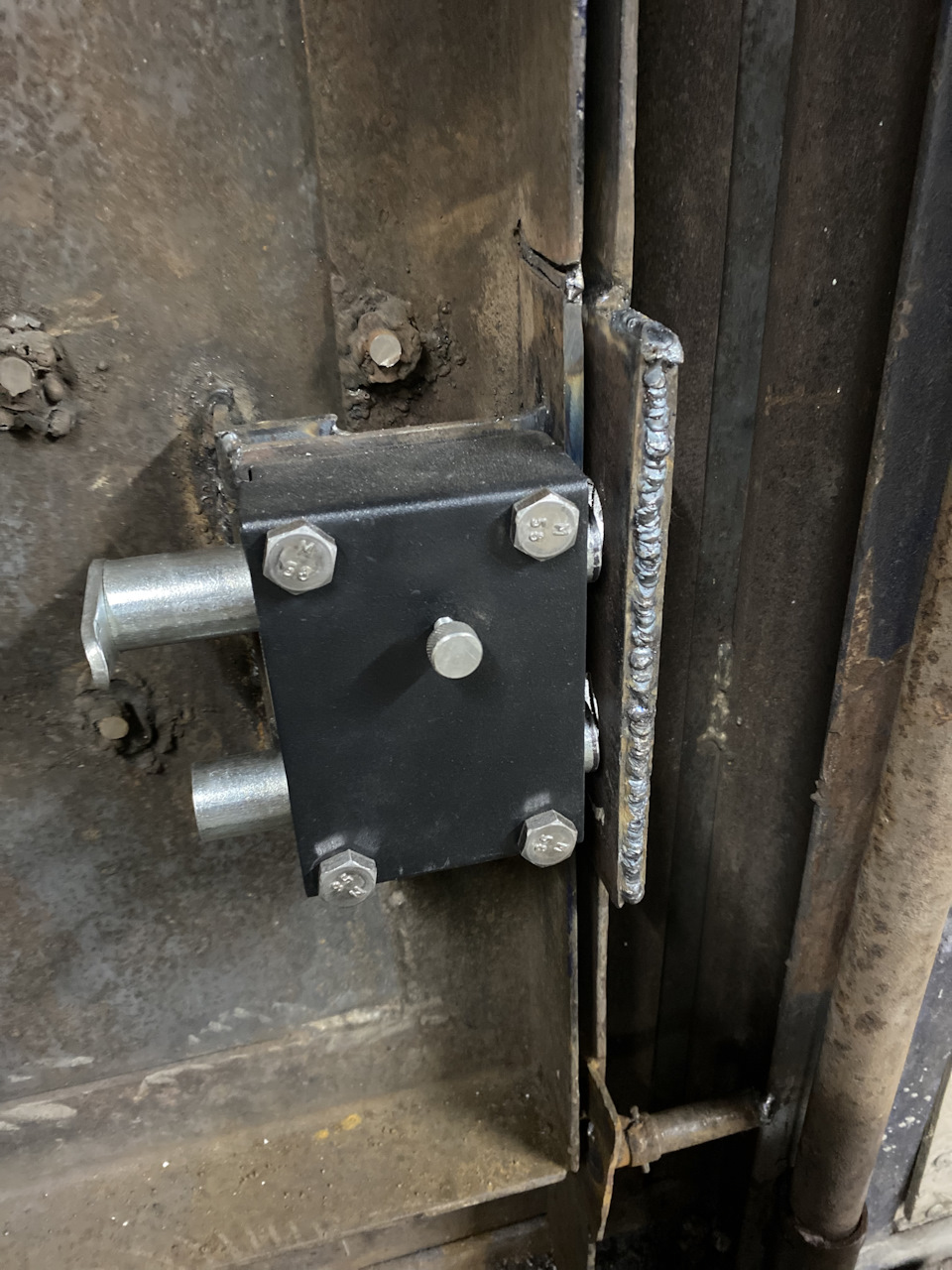

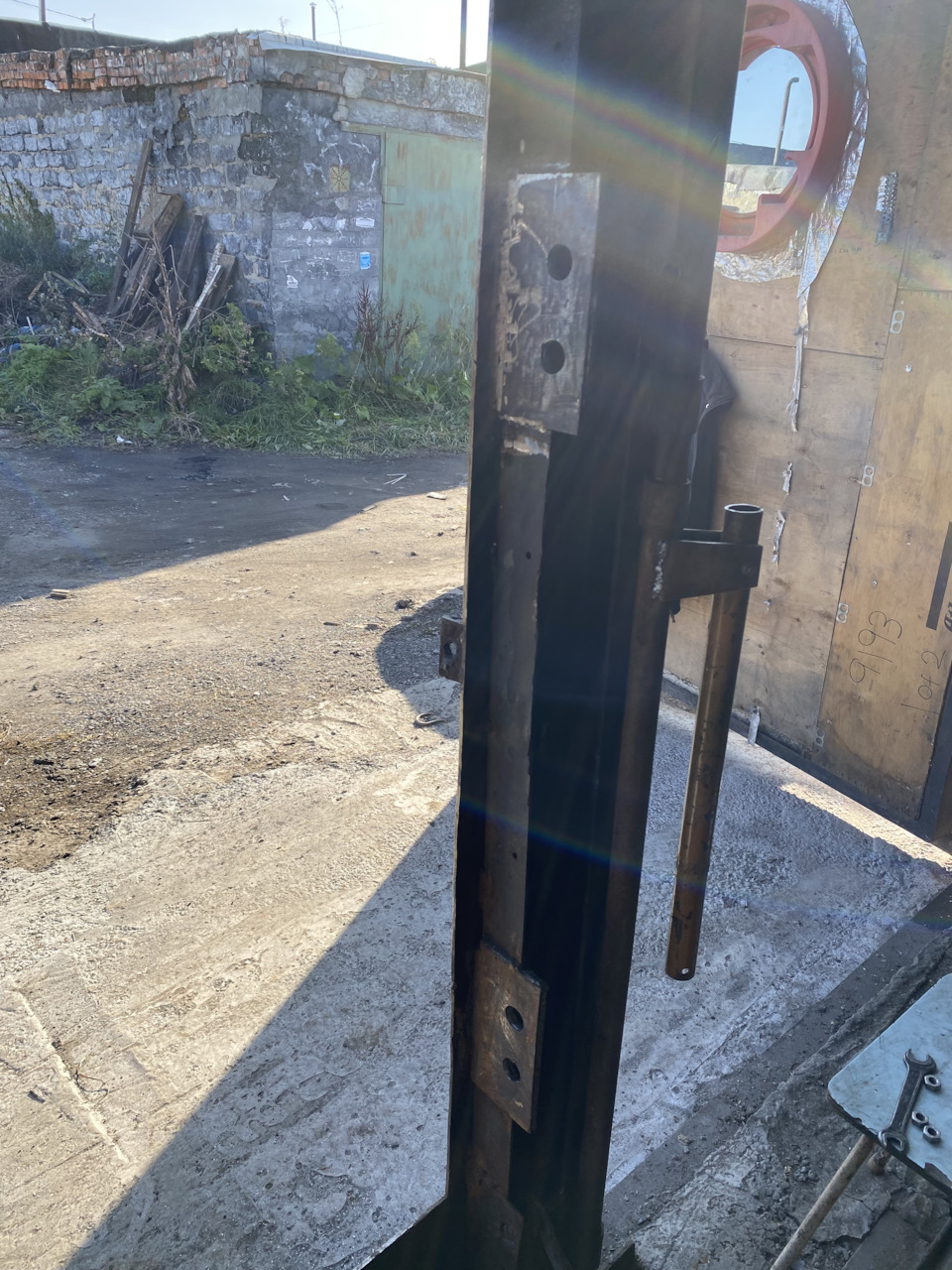

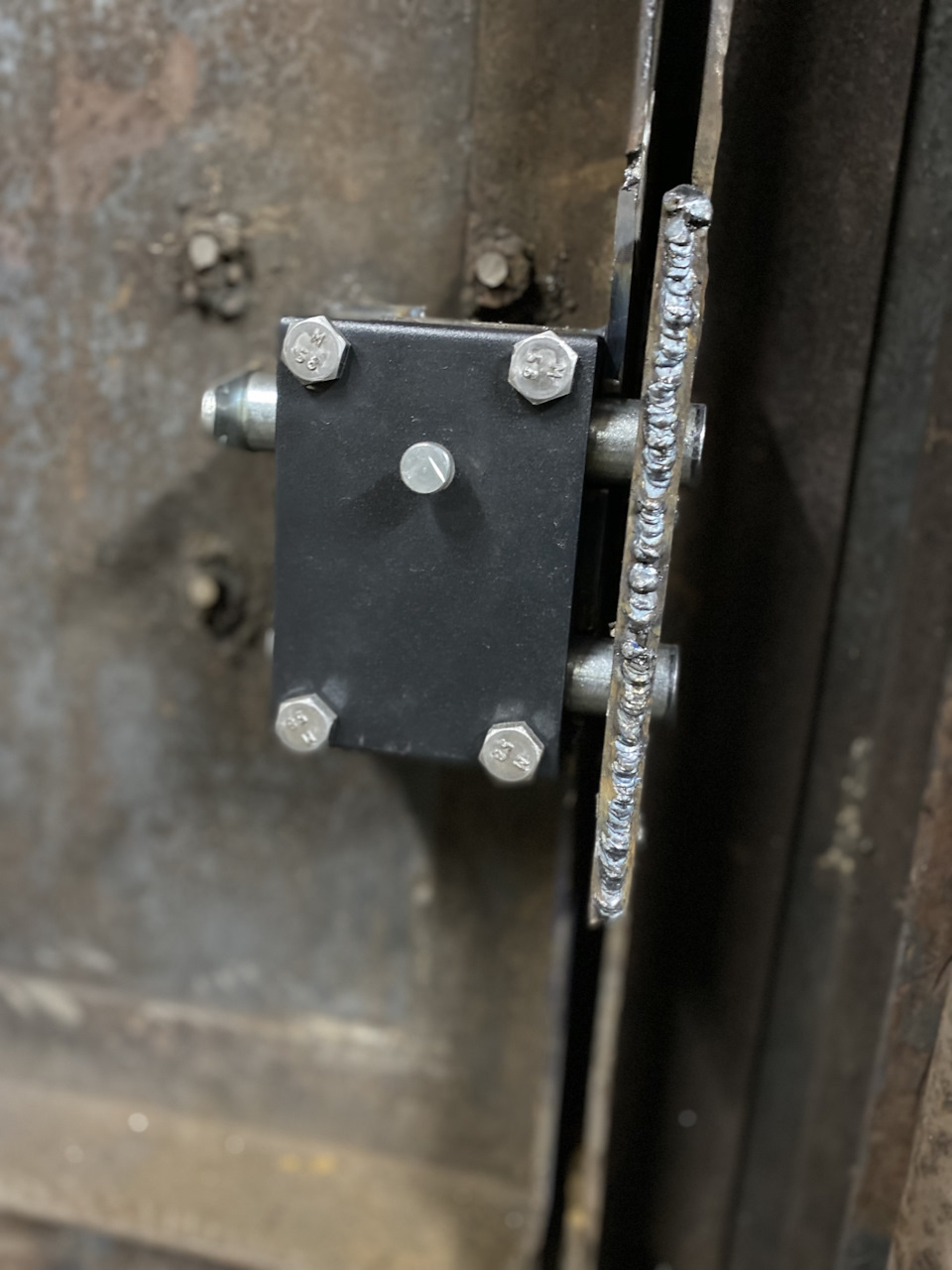

Для замка была сделана монтажная площадка из 5мм фольги и надежно приваренная к колитке на всю длину ключа, болты которыми прикручен замок заточены чтобы не высверлили, гайки приварены. Ответная часть сделана из двух пластин 5мм фольги сваренные вместе и в дальнейшем просверленные конусным сверлом и доработанные круглым напильником, получилось на мой взгляд даже слишком надежно, достаточно было бы и одной пластины. Слесарной работы было давольно много, но получилось на мой взгляд достойно)))

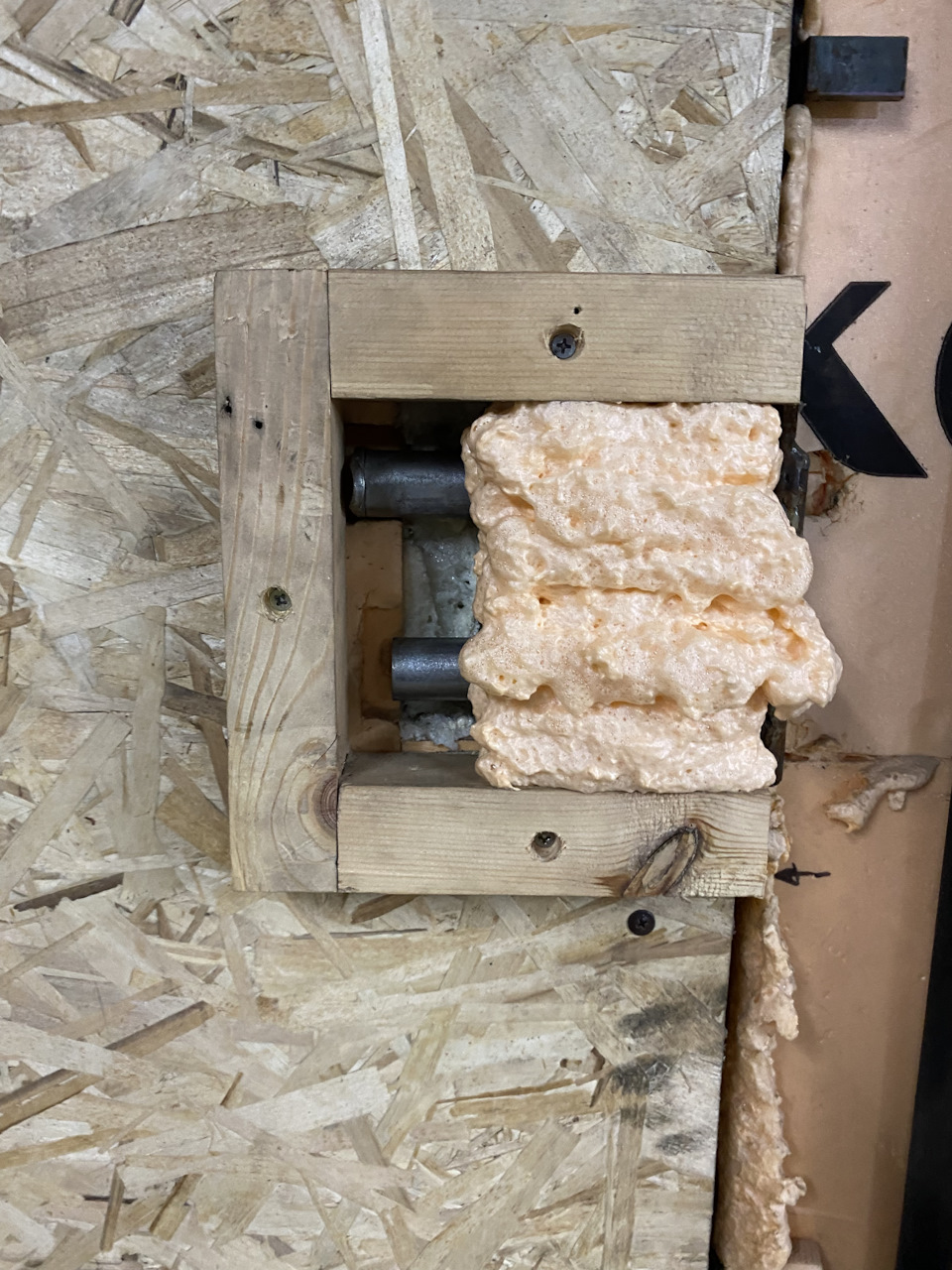

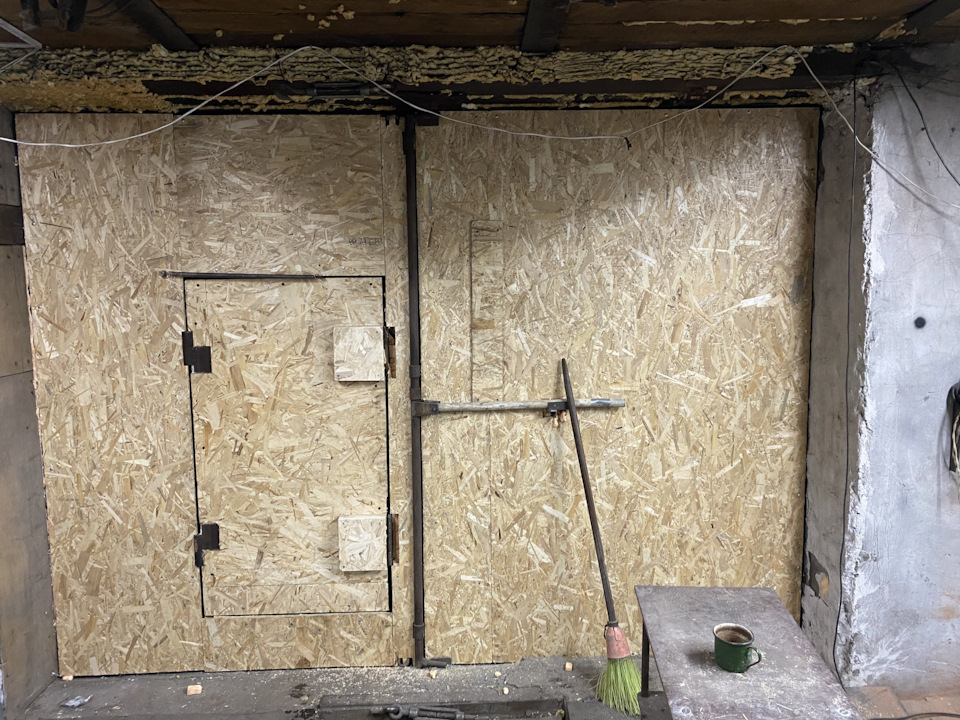

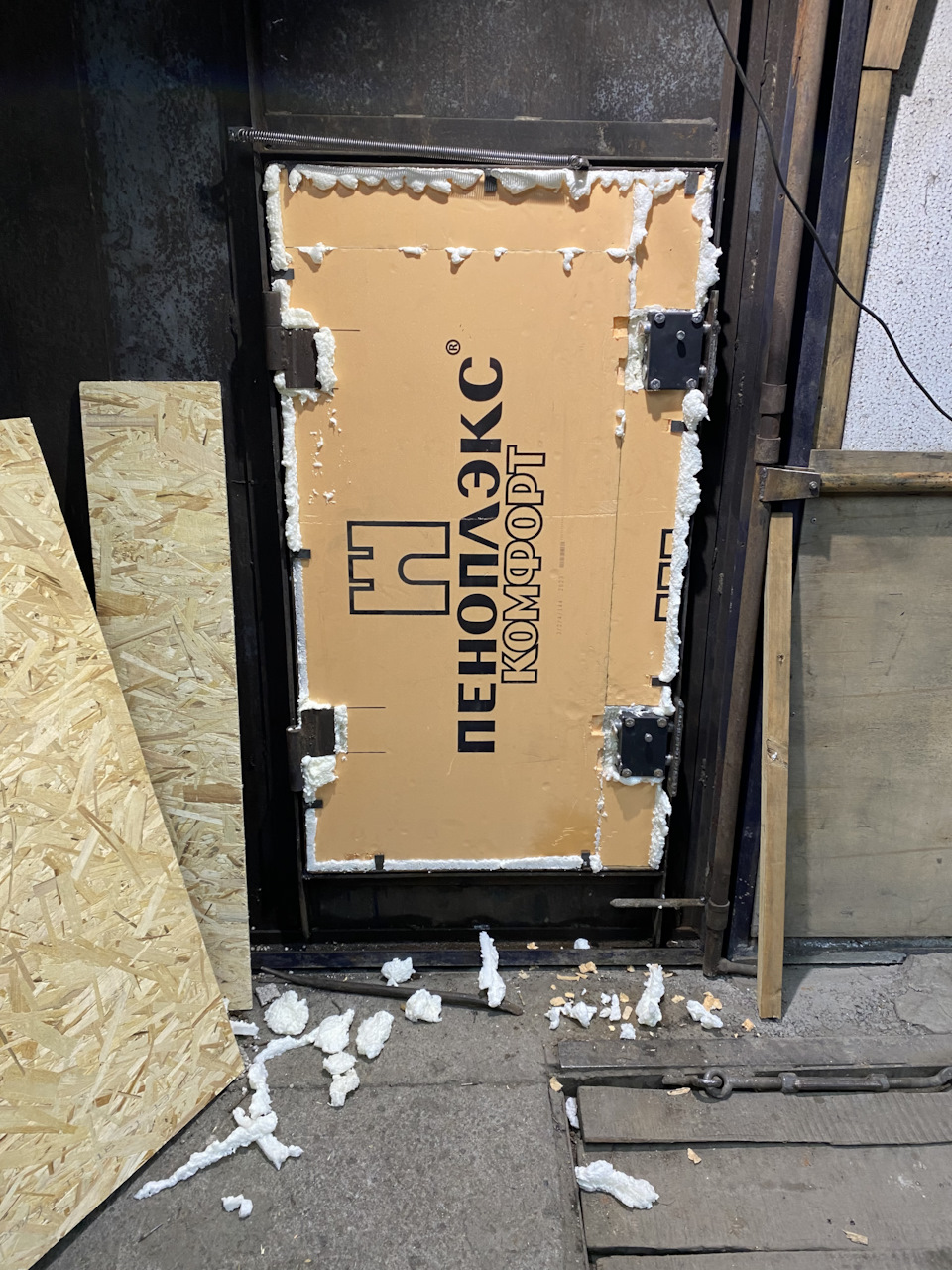

После установки дабы максимально избежать процесса промерзания замка из за разности температур калитка была утеплена пеноплексом 50мм а трудно доступные места куда не засунуть пеноплекс запенены утеплителем похожим на розовую монтажную пену, поверх обшито ОСБ
Сейчас конец декабря, морозы были за -30!
Печка топилась! Замок не замерз, работает!
В другом гараже стоит здоровенный сувальный замок так вот его раза три за зиму приходилось сушить паяльной лампой…

Как и обещал пара слов о замке:
zamok-rif.ru/instrukciya.html

Источник

Замок накладной РИФ-1, гаражный

Производитель

Ригель (РИФ)
Удаление ключевого отверстия (backset)

50 мм
Ответная часть в комплекте

Нет
Страна производства

Россия
Ключей в комплекте

4
Сторона открывания двери

Универсальная
Тип ключа

Сувальдный ключ
Защелка

Нет
Задвижка (ночной сторож)

Нет
Исполнение

Ключ с одной стороны (гаражный)
Класс по ГОСТ

Нет

Описание

Комплектация

Оплата

Доставка

Размер ригелей	Класс (ГОСТ 5089-2011)
Ø 25 мм	Нет

Надежный гаражный замок РИФ-1 при относительно низкой цене обладает достойными охранными и эксплуатационными характеристиками:

толстые 25-миллиметровые ригеля проходят через весь корпус замка, затрудняя отгибание двери
тугие пружины и большие допуски позволяют Рифу работать практически в любых погодных условиях
Особенность двухэтапного открывания замка затрудняет вскрытие механизма секретности отмычками

Для того, чтобы открыть замок, сначала необходимо поворотом ключа по часовой стрелке разблокировать механизм, после чего перевернуть ключ и снова по часовой стрелке сдвинуть ригель. Закрывается замок одним поворотом ключа против часовой стрелки до щелчка.

Несмотря на то, что замок не проходил сертификацию и не имеет класса ГОСТ, его взломостойкие характеристики дадут фору многим замкам 4 класса.

Из минусов Риф-1 можно выделить грубость изготовления — нередко новый замок необходимо «доработать напильником» перед установкой. Тугие пружины могут затруднить использование замка женщинами или детьми.

Накладным способом без удлинения ключа Риф-1 можно устанавливать в двери толщиной до 50 мм.

4 ключа
шаблон для установки
крепеж (гайки и болты)

Мы принимаем наличные и безналичными платежи любыми картами и телефонами, для юридических и физических лиц возможна оплата по счету, безналичным способом.

Если вы заказываете доставку, установку или вскрытие замков в г. Томске, возможна оплата наличными и картами на месте, через терминал.

При необходимости, отправим товар в любую точку мира, методы оплаты и доставки в таком случае лучше обсудить по телефону +7(3822)522-430 или email keyservice@bk.ru

Доставка до подъезда сейфов и металлической мебели стоимостью более 10 000 рублей бесплатна!

В остальных случаях, стоимость доставки по Томску (до подъезда, кроме отдаленных районов) составляет 500 рублей. Для отдаленных районов (п. Якорь, п. Зональный, ЛПК, Бактин, Сосновый Бор, ул. Ивановского, ул. Березовая, ул. Асиновская, ул. Лесная, ул. Мостовая и другие) стоимость доставки расчитывается индивидуально.

При необходимости поднять сейф в квартиру или офис стоимость доставки рассчитывается по весу сейфа.

Оплата осуществляется наличными при получении, либо в магазине Ключ-сервис (проспект Комсомольский 49). Возможен расчет по карте на месте, но лучше об этом предупредить заранее.

Для юридических лиц и индивидуальных предпринимателей возможен безналичный платеж.

Толщина стенки корпуса, мм	4
Тип ригеля	Цилиндрический
Количество ригелей	2
Диаметр ригеля, мм	25
Секретность замка	1,5 млн вариантов комбинаций
Материал	Сталь
Вес, кг	2,56
