РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Частичное или полное воспроизведение данного

руководства запрещено без соответствующего

разрешения правообладателя.

Возможности H4n Pro

Благодарим за приобретение портативного рекордера ZOOM H4n Pro!
Ниже перечислены его основные возможности и особенности.

•

Многофункциональность: всё-в-одном

Несмотря на небольшой вес (294 г) и компактный дизайн, H4n Pro
оборудован двумя высококачественными конденсаторными стереомикрофонами в компоновке XY, встроенным динамиком, SD-картой,
микшером и эффектами. С H4n Pro вы можете записывать и
создавать музыку в любое время и в любом месте!

•

Многодорожечная запись

H4n Pro имеет несколько режимов записи. Режим STEREO позволяет

делать высококачественные стереозаписи. В режиме 4CH можно
одновременно записывать два разных источника в стерео.
Режим MTR позволяет одновременно воспроизводить четыре и
записывать две дорожки. Рекордер можно использовать как
портостудию для записи выступлений в режиме реального времени
и применять эффекты. Также вы можете использовать его для
многодорожечной записи инструментов и вокала. А режим STAMINA
позволяет записывать до 11 часов стерео при работе от батарей.

• XY-стереомикрофоны с углом поворота 90/120°

Вы можете менять угол поворота встроенных микрофонов H4n Pro в
зависимости от ваших задач. Для более широкой стереопанорамы
установите микрофоны под углом в 120°, а чтобы получить более
локализованный звук, поставьте угол в 90°. В любом случае
микрофоны сохраняют конфигурацию XY, так что в результате вы
получаете качественное стерео без фазовых искажений.

Прямое подключение микрофонов и гитар

•

с помощью комбо-разъемов XLR/джек

H4n Pro имеет входные разъемы для различных инструментов и
оборудования. Вы можете напрямую подключить внешние
микрофоны, в том числе стерео и конденсаторные, электрогитары,
бас-гитары и синтезаторы.

•

Аудиоинтерфейс / Кард-ридер

Рекордер подключается к компьютеру через высокоскоростной порт
USB 2.0. Вы можете использовать его в качестве аудиоинтерфейса
со встроенными эффектами (при использовании эффектов частота
дискретизации ограничена 44,1 кГц). Также H4n Pro может
выступать в качестве устройства чтения SD-карт. Вы можете
копировать записанные файлы на компьютер для их дальнейшей
обработки и тиражирования.

• Тюнер, метроном, караоке и другие функции

Помимо стандартного хроматического тюнера имеются и тюнеры
для более редких строев, например, семиструнной гитары и
пятиструнной бас-гитары. Метроном пригодится во время занятий
на инструменте и многодорожечной записи. Функция SPEED
позволяет настраивать скорость воспроизведения в диапазоне 50–
150%. Функция KARAOKE включает в себя подавление средних
частот в стереофайлах, а также транспонирование, что может
пригодиться в обучении вокалу или иностранным языкам.

Пожалуйста, внимательно изучите данную инструкцию, чтобы полностью освоить функционал рекордера H4n Pro.
Держите инструкцию и гарантийный талон в доступном месте.

001

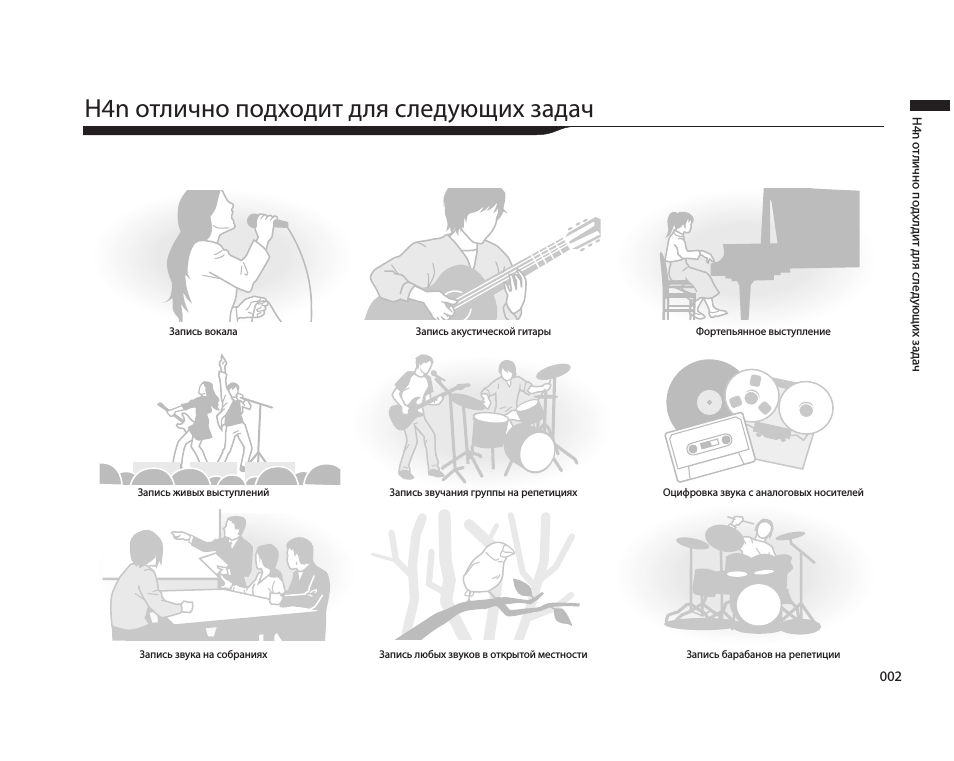

H4n Pro отлично подходит для следующих задач

Применение H4n Pro

Запись вокала

Запись концертов

Запись переговоров

Запись акустической гитары

Запись репетиций

Запись звуков и шумов

Упражнения на фортепиано

Оцифровка аналоговых записей

Упражнения на ударных инструментах

002

Оглавление

Возможности H4n Pro …………………………………………………………………….

Применение H4n Pro ………………………………………………………………………

Оглавление …………………………………………………………………………………….

Меры предосторожности ………………………………………………………………….

Авторские права ….. …………………………………………………………………………

Знакомство с устройством

1-1

Процесс звукозаписи ……………….. ……………………………………….

1-2

Запись: краткая инструкция (Режим STEREO) ………………………

2-1

Элементы интерфейса ………..……………………………………………..

Питание устройства ..………………………………………………………….

4-1

Включение и выключение устройства ………………………………….

4-2

Кнопки записи и управления курсором …………………………………

4-3

Кнопки дорожек [1–4] ………………………………………………………….

4-4

Кнопки INPUT MIC, [1] и [2] ………………………………………………….

4-5

Кнопки REC LEVEL и VOLUME …………………………………………….

4-6

Колесо прокрутки и кнопка MENU ………………………………………..

5-1

Установка SD-карты …………………………………………………………….

5-2

Установка даты и времени (DATE/TIME) ……………………………….

6-1

Подключение внешних устройств ………………………………………..

6-2

Встроенные микрофоны ……………………………………………………..

6-3

Встроенные и внешние микрофоны с питанием …………………..

003

001

6-4

Входы INPUT 1/2 и фантомное питание ………………………………

6-5

002

003

006

007

009

011

013

015

017

019

020

021

022

023

025

026

027

028

029

Рекордер в качестве аудиоинтерфейса ……………………………….

6-6

Рекордер в качестве кард-ридера ……………………………………….

6-7

Встроенный динамик ………………………………………………………….

7-1

Обзор режимов ………………………………………………………………….

Выбор режима …………………………………………………………………..

7-2

Описание режимов …………………………………………………………….

7-3

Режимы STEREO и STAMINA ……………………………………………..

8-1

Режим 4CH ………………………………………………………………………

8-2

8-3

Режим MTR ………………………………………………………………………

8-4

Главное меню …………………………………………………………………..

Дистанционное управление …………………………………………..….

Операции

1-01 Источники и уровень сигнала ……………. .. …………………………….

1-02

Режимы STEREO и STAMINA

1-03 Формат аудиозаписи …………………………………………………………

1-04 Имя файла ………………………………………………………………………..

1-05 Режим 4CH …………. …………………………….. …………………………….

1-06-1 Режим MTR (REC MODE) ……………………………………………………

1-06-2 Режим MTR (OVER WRITE) ………………………………………………….

1-06-3 Режим MTR (ALWAYS NEW) ………………………………………………..

……………………………………………….

030

031

033

034

035

036

037

038

039

040

041

043

045

047

049

050

051

053

055

056

Оглавление

1-07 Настройки дорожки (TRACK MENU) ………. ……………………………

1-08-1 Автоматическая перезапись (PUNCH IN/OUT) ……………………..

1-08-2 Ручная перезапись (PUNCH IN/OUT) …………………………………..

2-01-1 Автозапись (AUTO REC) …………………………………………………….

2-01-2 Автоостановка записи (AUTO REC STOP) ……………………………

2-02 Предзапись (PRE REC) ……………………………………………………….

2-03 Фильтр низких частот (LO CUT) ………. ………………………………..

2-04 Компрессор / Лимитер (COMP/LIMIT) …………………………………

2-05 Автоуровень (REC LEVEL AUTO) ………. ……………………………….

2-06 Мониторинг сигнала (MONITOR) ……… …………………………………

2-07 Уровень входов (INPUT 1/2 LEVEL LINK) …………………………….

2-08 Моно-микшер (MONO MIX) …………………………………………………

2-09 MS STEREO MATRIX ………………………………………………………….

3-01-1 Хроматический тюнер …………………………………. …………………..

3-01-2 Тюнер: другие режимы …………………………………………………….

3-01-3 Калибровка тюнера ………………………………………. …………………

3-01-4 Тюнер: источник сигнала ………………………………………………….

3-02 Метроном (METRONOME)…………………………………………………..

3-03-1 Обзор эффектов ……………………………………………………………….

3-03-2 Эффекты(EFFECT) …………………………………………………………..

3-03-3 Редактирование патчей (EFFECT EDIT) ……………………………..

3-03-4 Модуль PRE AMP ………………………………………………………………

057

059

061

063

064

065

066

067

069

070

071

072

073

075

076

077

078

079

081

083

084

085

3-03-5 Модуль EFX ……………………………………………………………………..

3-03-6 Громкость и имя патча (LEVEL/RENAME) ……………………………

3-03-7 Сохранение патча (STORE) ………………………………………………..

3-03-8 Импорт патчей (EFFECT IMPORT) ……………………………………….

3-04-1 Режим караоке (KARAOKE) …………………………………………………

3-04-2 Запись в режиме караоке (KARAOKE) ………………………………….

4-01

Воспроизведение файлов (Режимы STEREO, 4CH и STAMINA) ….

4-02 Режимы воспроизведения …………………………………………………..

4-03 Расстановка маркеров ……………………………………………………… ..

4-04 Повтор выбранного отрезка (A-B REPEAT) ………………………….

4-05 Скорость воспроизведения …………………………………………………

4-06 Микшер ……………………………………………………………………………..

4-07 Воспроизведение файлов (Режим MTR) ………………………………

4-08 Использование счетчика …………………………………………………….

5-01 Выбор папки ………………………………………………………………………

5-02 Выбор файла ………………………….. ………………………………………..

5-03 Информация о файле …………………………… …………………………..

5-04 Удаление файлов ………………………………………………………………

5-05 Удаление всех файлов из папки …………………………………………

5-06 Копирование файлов …………………………………………………………

5-07 Переименование файлов …………………………………………………..

5-08 Конвертирование в формат MP3 ……………………………………….

086

087

088

089

091

093

094

095

096

097

099

100

101

102

103

104

105

106

107

108

109

111

004

Оглавление

5-09 Нормализация громкости …….……………………………………………..

5-10 Конвертация в стерео-формат ……………………………………………

5-11 Список маркеров ………………………………….. …………………………..

5-12 Разделение файлов …………………………………………………………..

5-13 Перемещение файлов ……………………………………………………….

5-14 Создание проекта ………………………………………………………………

5-15 Выбор проекта ………………………………… ………………………………..

5-16 Удаление проекта ……………………………………………………………..

5-17 Переименование проекта …………………………………………………..

5-18 Копирование проекта …………………………………………………………

5-19 Субмикс проекта ……………………………………………………………….

5-20 Защита проекта ………………………………….. ……………………………….. .

6-01 Подсветка дисплея ……………………………………………………………

6-02 Встроенная память ……………………………………… ……………………

6-03 Контрастность дисплея ……………………………………………………..

6-04 Тип батарей ……………………………………………………………………….

6-05 Версия прошивки ……………………………. ……………………………….

6-06 Заводские настройки …………………………………………………………

6-07 Оставшееся место на SD-карте ……………………………………….. .

6-08 Форматирование …………………………………………. ……………………

6-09 Обновление прошивки …………………………………. …………………..

6-10 Использование SD-карт от H2 и H4 …………………………………….

005

112

Приложения

113

Режимы записи: основные характеристики ………………………………………

115

Меню настроек режимов …………………………………………………………………

116

Типы и параметры эффектов в режиме MTR ……………………………………

117

Список патчей H4n Pro ……………………………………………………………………

118

Спецификации H4nPro ……………………………………………………………………

119

Поиск и устранение неисправностей ………………………………………………..

120

Алфавитный указатель ……………………………………………………………………

121

122

123

125

126

127

129

130

131

132

133

134

135

136

139

140

141

147

149

150

151

Меры предосторожности

Для предотвращения несчастных случаев ознакомьтесь с данной инструкцией. Для обозначения
потенциально опасных ситуаций в ней используются
символы «Осторожно!» и «Внимание!»

Игнорирование этого знака и, как
следствие, неправильное обращение с
устройством могут привести к опасным

Опасно!

последствиям или смертельному исходу.

Игнорирование этого знака может привести
к возникновению риска для здоровья

Внимание!

Пожалуйста, внимательно прочитайте следующие
инструкции для безопасного использования H4n Pro.

Питание

Опасно!

человека, а также поломке устройства или
его составляющих.

Обязательное для выполнения действие

Запрещенное действие

Использование адаптера

Используйте только фирменный адаптер
DC5 «плюс» на центральном контакте 1A
(ZOOM AD 14). Использование адаптера
другого типа может привести к поломке
устройства.
При подключении адаптера к сети
убедитесь, что она обеспечивает
номинальное напряжение, требующееся
для адаптера.
При отсоединении адаптера от сети всегда
держите его за корпус, не тяните за провод.
Во время грозы и в случае, если
устройство долго не используется,
отсоединяйте адаптер от сети.

Использование батарей

Используйте 2 стандартные батареи АА
1,5В (щелочные или никель-метал-

гидридные).

Если устройство долго не используется,
выньте из него батареи.
При протечке батареи аккуратно протрите
отсек для батарей, удалив все остатки
электролита.
При использовании устройства отсек для
батарей должен быть закрыт.
При установке батарей соблюдайте
полярность. Не используйте вместе старые

Внимание!

и новые батареи, а также батареи разных
марок и типов.

Условия эксплуатации

Для предотвращения неисправностей и
поломок не используйте H4n Pro в

Опасно

следующих условиях:

При высоких и низких температурах

•

Вблизи источников тепла (радиаторы, печи)

•

При высокой влажности и сырости

•

В местах, где много пыли или песка

•

В условиях высокого уровня вибраций

•

Уход

H4n Pro — хрупкий прибор. Не давите слишком
сильно на кнопки и другие элементы

Внимание!

управления. Не роняйте прибор и не
подвергайте его большим нагрузкам.
Не допускайте проникновения внутрь прибора
посторонних предметов (монет, булавок и т.д.)
или жидкостей (воды, алкоголя или сока).
Не подносите H4n Pro близко к другим точным
приборам (часы, компьютер), электронным
медицинским приборам или магнитным
картам.

Коммутация с другими устройствами

Всегда выключайте питание H4n Pro перед
тем, как подключать или отключать любые

Внимание!

кабели. При переноске устройства убедитесь,
что все кабели отключены.

Модификации

Никогда не разбирайте H4n Pro и не
пытайтесь модифицировать устройство,

Опасно!

Громкость

Внимание!

так как это может привести к его поломке.

Не используйте H4n Pro на максимальной
громкости в течение долгого времени, так
как это может привести к нарушениям слуха.

БЕЗОПАСНОСТЬ ИСПОЛЬЗОВАНИЯ

Защита от электромагнитного излучения

Прибор разработан с учетом обеспечения
максимальной защиты от электромагнитного
излучения как самого
источников. Однако, не стоит помещать в
непосредственной близости от устройства другое
оборудование, чувствительное к воздействию
электромагнитных волн, или излучающее их.
Как и в любых других цифровых устройствыах, в
приборе воздействие сильного электромагнитного
поля может явиться причиной неисправной работы,
а также потери данных. Соблюдайте меры
предосторожности для уменьшения риска
возникновения неисправностей.

Очистка

Для очистки H4n Pro используйте мягкую сухую ткань. При
необходимости немного намочите ткань. Не используйте
абразивные средства, воск или растворители (жидкость
для снятия краски или спирт), так как это может привести к
повреждению поверхности устройства.

устройства, так и от внешних

Неисправности и поломки

При возникновении неисправностей или поломок
немедленно отсоедините адаптер от сети, выключите
питание и отсоедините кабели. Свяжитесь с
магазином, где вы приобрели устройство или с
сервисным центром ZOOM и сообщите следующую
информацию: модель устройства, серийный номер,
характер повреждений, а также свой адрес и номер
телефона.

Пожалуйста, храните данную
инструкцию в доступном месте.

006

Авторские права

Запись живых выступлений

■

Многие музыканты и организаторы мероприятий не разрешают
производить фотосъемку и звукозапись во время выступления и на
входе проверяют посетителей на наличие фотокамер и
звукозаписывающего оборудования. Даже если звукозапись
разрешена, запрещается продавать, распространять или выгружать
в Интернет полученные записи без официального разрешения
организаторов. Нарушение авторских прав является нарушением
закона.

Неавторизованное воспроизведение музыки

■

Использование музыки на компакт-дисках и других медианосителях,
а также загруженных из Интернета файлов в любых целях, кроме
личного использования (включая воспроизведение музыки в
концертном зале или внесение изменений в композицию) может
быть расценено как нарушение авторских прав.

Zoom Corporation не несет ответственности за возможные
нарушения авторских прав.

Торговые марки:

•

Логотипы SD и SDHC карт являются торговыми марками.

Технология сжатия данных MPEG Layer-3 залицензирована компанией Fraunhofer IIS

•

and Sisvel S.p.A.

Windows®, Windows®10, Windows®8, Windows®7 и Windows Vista® являются торговыми марками

•

корпорации Microsoft®.
Macintosh и Mac OS являются торговыми марками корпорации Apple Inc.

•

Другие названия продуктов, брендов и компаний, упоминающиеся в данной инструкции,

•

являются собственностью их владельцев или зарегистрированными торговыми марками.

Спецификации и дизайн продукта могут быть изменены без предварительного уведомления.

007

Знакомство с устройством

008

Процесс звукозаписи

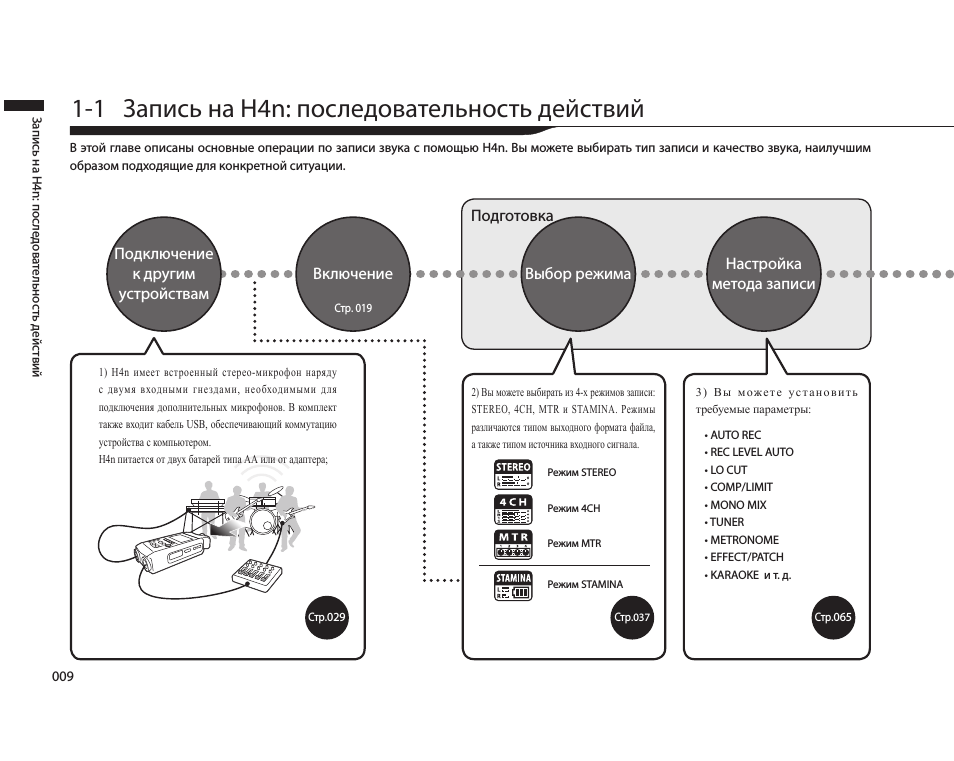

1-1 Процесс звукозаписи

В этой главе описан стандартный процесс звукозаписи на H4n Pro.
В зависимости от ваших задач, вы можете выбрать подходящий режим записи и настройки качества аудио.

Настройка

Процесс звукозаписи

Подключите

внешние

устройства

Помимо встроенных микрофонов вы можете
использовать внешний микрофон, подключив
его через стереовход, а также подключить
другие устройства через входы 1 и 2.
Поддерживается фантомное питание и
питание от USB-шины.

Включите
рекордер

Стр.27 Стр.35 Стр.63

〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉

Стр.17

Вы можете выбрать один из
четырех режимов, в зависимости от
типа источника входного сигнала и
необходимости в дальнейшем
редактирования и экспорта записи.

Выберите

режим

записи

STEREO

4CH

MTR

STAMINA

Настройте

параметры

записи

Установите уровень входного
сигнала и сделайте остальные
настройки.

• AUTO REC

• REC LEVEL AUTO

• LO CUT

• COMP/LIMIT

• MONO MIX

• METRONOME

• EFFECT/PATCH

• KARAOKE

и т.д.

Запись

Запись в режимах STEREO/

STAMINA ……………… Стр.47

Запись в режиме 4CH

…………Стр.51

Запись в режиме MTR

…………Стр.53

Воспроизве-

дение

Используйте разные режимы
воспроизведения, чтобы
быстро проиграть запись или
ее фрагменты.

• PLAY MODE

• AB REPEAT

• SPEED

• MARK LIST

и т.д.

Стр.94

Перезапись

В режиме MTR функция
врезки (punch-in/out)
позволяет перезаписывать
отдельные фрагменты, а не
всю дорожку целиком.

• PUNCH-IN/OUT

и т.д.

Стр.59

Редактиро-

вание и

микс

Записи хранятся в виде
файлов и проектов, и вы
можете редактировать их
разными способами.

• FILE INFORMATION

• FILE MP3 ENCODE

• FILE STEREO ENCODE

• DIVIDE

• MOVE

• BOUNCE

и т.д.

Стр.105

009 010

Запись: краткая инструкция

1-2 Запись: краткая инструкция (режим STEREO)

Ниже приведена инструкция по записи аудио на встроенный микрофон в режиме STEREO.

1 2 3 4 5 6 7

Включите

устройство

Сдвиньте POWER
в положение ON

Выберите

режим

STEREO

Запись на
встроенный
микрофон

Загорится
индикатор
режима Stereo

Режим Stereo на дисплее

Перейдите в

режим

ожидания

Нажмите

Режим
ожидания

Мигает

Индикатор
замигает

Запись в новый файл

Настройте

уровень

сигнала

Понизить Повысить

ー　　　　+

Начните

запись

Press

Запись идет

Горит

Счетчик
показывает

время записи

Остановите

запись

Нажмите

Счетчик обнуляется

Не горит

Воспроизведите

запись

Воспроизвести Остановить

Нажмите

Встроенный
динамик

Запись: краткая инструкция

Оставшееся время записи

Остановить/возобновить запись

Счетчик не обнуляется

Добавить маркер

При записи в формат WAV

Запись в режиме Stereo

〉〉〉〉

Стр.47

Задняя панель

Воспр. в режиме Stereo

Стр.94

Левая сторона

Горит индикатор
микрофона

Передняя панель

Если выбран другой режим

Запись на встроенный
микрофон

Индикаторы уровня сигнала

Горит индикатор
микрофона

Стр.36

〉〉〉〉〉〉〉〉

Нажмите для
остановки

Настройте уровень
входного сигнала

Правая
сторона

011 012

Элементы интерфейса

2-1 Элементы интерфейса

Передняя панель Задняя панель

XY-стереомикрофон
90/120° (встроенный)

Индикаторы режимов

STEREO/4CH/MTR

Дисплей с
подсветкой

•

Горячие клавиши для

режимов STEREO/4CH

1 FOLDER
2 FILE
3 SPEED (Stereo)
4 WAV/MP3 (Stereo/4CH)

• Дорожки в режиме MTR

(кнопки 1–4)

Кнопки выбора
микрофонного входа
(1, 2)

Кнопки перемещения
курсора
Кнопка записи (REC)

013

Входной разъем для внешнего
стерео-микрофона с питанием

Встроенный динамик

Разъем для штатива

Отсек для батарей

Режим STAMINA

Элементы интерфейса

Правая сторона Левая сторона

Колесико

Кнопка MENU

Регулировка уровня(+/−)

Слот для SD-карты

Разъем для пульта ДУ
(не входит в комплект)

Линейный выход / Выход
на наушники (мини-джек)

Громкость(+/−)

Порт USB

Переключатель POWER/HOLD

Нижняя панель

Разъем для адаптера
DC 5V AC

Разъем XLR/джек

Input 1

Отверстие
для

ремешка

Разъем XLR/джек

Input 2

014

Питание устройства

3 Питание устройства

H4n Pro может питаться от электросети или от батарей.

Питание от сети

•

Используйте только штатный адаптер.

Штатный адаптер:
ZOOM AD-14A/D

Использование адаптера
другого типа может
привести к поломке
устройства!

015

Питание от батарей

•

Установите два батарейки AA.

Откройте крышку
отсека для батарей

Примечание:

Убедитесь, что устройство выключено!

Всегда проверяйте, выключено ли устройство,
прежде чем открыть отсек для батарей или
подсоединить / отсоединить адаптер, иначе
есть риск потерять данные.

Вставьте батарейки

(Соблюдайте полярность)

Воспользуйтесь переключателем
режима STAMINA

Режим STAMINA выключен

при использовании адаптера или батарей

ON: Режим STAMINA включен

экономит расход энергии при питании от батарей

Закройте крышку

отсека для батарей

См.

Подробнее о режиме Stamina

☞

Стр.35

Питание устройства

Состояние батарей

•

При появлении на дисплее сообщения “Low
Battery!” немедленно выключите устройство и

замените батареи или подключите адаптер.

Полная

Пустая

Если батареи почти
разряжены, каждые
две секунды на
дисплее будет
появляться сообщение
“Low Battery”, а затем
устройство отключится.

Примечание:

Тип батарей

Вы можете использовать обычные щелочные или
никель-металгидридные батареи.

Питание от USB-шины

При выключенном устройстве подключитесь к
компьютеру с помощью USB. Питание будет
происходить через шину USB, и устройство включится.
Эта функция доступна если H4n Pro используется в
режимах кард-ридера или аудиоинтерфейса.

Подсказка:

Точное отображение состояния батарей

Оставшийся заряд батарей будет определяться
точнее, если в настройках указать тип батарей.

Настройки даты и времени

Если сядут батарейки или внезапно отключится
питание, H4n Pro будет сохранять настройки даты и
времени в течение трех минут, после чего они будут
сброшены к значениям по умолчанию.

Индикатор питания устройства

При использовании
батарей

При питании от сети

См.

Питание от USB

☞

См.

Тип батарей

☞

Стр.130

Стр.33

016

Включение и выключение устройства

4-1

Включение и выключение устройства

Левая сторона

Включение устройства

Убедитесь, что все

оборудование
выключено

Вставьте SD-карту

Передвиньте
переключатель POWER

в положение ON

Примечания:

Перед включением H4n Pro поставьте на

•

минимум громкость инструментов и
оборудования.

Если при включении

•

на дисплее
отображается “No
Card”, проверьте,
правильно ли
вставлена SD-карта.

Если при включении

•

на дисплее
отображается
“Reset DATE/TIME”,
настройки даты и
времени были
сброшены.

017

Переключатель

POWER/HOLD

Включите подключенные
инструменты и

устройства

☞

Стр.26

ты и времени

H4n Pro

Микшер

Усили-

тель

См.

Настройки да

Подключение нескольких устройств

Если подключено несколько устройств,
включайте их в следующем порядке:

Инструменты

ON ON ON ON

Включение и выключение устройства

Выключение устройства

Сначала отключите подсоединенные

устройства и оборудование

Передвиньте переключатель

POWER в положение OFF

Порядок отключения устройств:

Усили-

тель

Микшер

H4n Pro

Функция HOLD

В H4n Pro есть функция блокировки
HOLD, которая предотвращает случайное
нажатие кнопок во время записи.

Включение блокировки

Передвиньте переключатель
POWER в положение HOLD.

При нажатии любой кнопки в режиме
блокировки на дисплее появится
сообщение “Key Hold”. Для отключения
блокировки передвиньте переключатель
POWER в положение ON.

Инструменты

OFFOFFOFFOFF

➀ ➁ ➂ ➃

018

Кнопки записи и управления курсором

4-2 Кнопки записи и управления курсором

Функции кнопок REC, STOP, PLAY/PAUSE, FF и REW зависят от выбранного режима.

Передняя панель

Кнопки управления
курсором

Кнопка REC

Режимы STEREO/4CH/STAMINA

Кнопка REC Кнопка REC

Остановка

Режим ожидания

Запись Воспроиз.

Кнопка STOP

Запись / Режим

ожидания / Пауза

Воспр. / Пауза

Кнопка PLAY/PAUSE

Остановка

Запись / Пауза

Режим ожидания

Воспр. / Пауза

Кнопки FF/REW

Остановка

Воспроизведение

Пауза воспроизвед.

Запись в режиме ожидания, счетчик обнулен

Начало записи, отсчет времени

Вставка маркера (Только в формате WAV)

Кнопки управления

Остановка записи, счетчик обнулен

Остановка воспроизведения,
счетчик обнулен

Начало воспроизведения, отсчет времени

Возобновление записи

Начало записи, отсчет времени

Возобновление воспроизведения

Короткое нажатие (< 1 секунды)

FF: Следующий файл
REW: Возврат к началу файла
(если в файле есть маркеры, FF и REW
перемещают к ближайшему маркеру)

Долгое нажатие (> 1 секунды)

Перемотка вперед / назад
Чем дольше зажимается кнопка, тем
быстрее идет перемотка. Перемотка
заканчивается, как только достигнут
конец или начало файла.

Остановка

Запись / Ожидание

Воспроизведение

Остановка

Режим ожидания

Кнопка STOP

Воспроизведение

Пауза записи

Кнопка PLAY/PAUSE

Остановка

Режим ожидания

Воспроизведение

Кнопки FF/REW

Воспроизведение

Пауза воспр.

Режим MTR

(Только если дорожка в режиме ожидания)

Перезапись

Переход в режим ожидания

Остановка записи (воспр. продолжается)

Начало записи, отсчет времени

Новая запись

Переход в режим ожидания, счетчик обнулен

Начало записи, отсчет времени

Кнопки управления

Запись

Остановка

Остановка записи и счетчика

Остановка воспроизведения и счетчика

Пауза воспр.

Начало воспроизведения

Пауза записи
(только в режиме Always New)
Начало записи, отсчет времени

Возобновление воспроизведения

Короткое нажатие (< 1 секунды)

FF: Перемотка вперед на 1 секунду
REW: Возврат к началу

Перемотка вперед / назад

Остановка записи / воспр.

Долгое нажатие (> 1 секунды)

019

4-3 Кнопки дорожек 1–4

Кнопки дорожек1-4имеют разные функции в зависимости от выбранного режима.

Кнопки дорожек 1-4

Передняя панель

Кнопки дорожек 1-4

Режим MTR

Переключение между режимом

записи и воспроизведения

Перед началом записи нажмите на кнопку дорожки, куда
вы хотите произвести запись, и она перейдет в режим
ожидания, а кнопка дорожки загорится.

Настройки дорожки и источника сигнала

После назначения дорожки выберите источник сигнала
с помощью кнопок входов. С помощью кнопки INPUT
можно записывать в моно, стерео или и то, и другое.

Выбор дорожки

То же самое для
дорожек 2-4

Выбор двух дорожек

То же самое для
дорожек 3 и 4

Примечание: Эти настройки недоступны во
время записи или воспроизведения.

Для записи стерео
выберите MIC или
дорожки 1 и 2

Для записи моно
выберите 1 или 2

Это четыре возможных
источника сигнала

Режимы STEREO/4CH/STAMINA

Перейдите в меню выбора

папки (FOLDER SELECT)

Перейдите в меню выбора
файла

Перейдите в меню SPEED
(только в режиме STEREO)

Перейдите в меню REC FORMAT
(Для режимов STEREO MODE, 4CH)

Эти настройки недоступны во время
записи или воспроизведения.

Подсказка:

Стереопара

Если дорожки связаны в стереопару, то
при выборе одной из дорожек будет

автоматически выбрана и вторая.

См. ☞Стереопара

Стр.58

020

Кнопки INPUT MIC 1 и 2

4-4 Кнопки INPUT MIC 1 и 2

Эти кнопки выполняют разные функции в зависимости от выбранного режима.

Передняя панель

Кнопки
INPUT 1 и 2

Режимы STEREO/STAMINA

Выберите INPUT MIC 1 или 2

При выборе INPUT 1 или 2 кнопка загорится (горящие кнопки не реагируют на нажатие).
Все последующие настройки, например, REC LEVEL, будут применяться к выбранному
входу.

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Режим 4CH

Выберите все входы

В режиме 4CH рекордер записывает сигнал со всех входов: MIC, INPUT 1 и 2.
При нажатии горящей кнопки отображается входной уровень, и вы можете настроить
уровень записи (REC LEVEL).

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Режим MTR

Установите входы MIC, 1 и 2 отдельно для записи в стерео и моно

Вы можете отдельно выбрать входы MIC, 1 и 2.

•

При использовании встроенного или внешнего стереомикрофона выберите INPUT MIC.

•

При записи сигнала с входных джеков выберите INPUT 1 и 2.
Нажмите сначала INPUT 1, а затем 2 или наоборот.

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Подсказка:

Что такое клиппирование?

Если уровень сигнала на входе превышает 0 дБ, записываемый сигнал будет искажаться.
Чтобы этого избежать, необходимо отрегулировать уровень входного сигнала.

021

4-5 Кнопки REC LEVEL и VOLUME

Эти кнопки позволяют настроить уровень сигнала на входе и громкость на выходе (для всех режимов).

Левая сторона

Уровень записи

Уровень записи для входов 1 и 2 можно
настроить в диапазоне от 1 до 100 с помощью
кнопок (+/−).

Отрегулируйте с помощью REC LEVEL (+/−)

Нажмите INPUT
MIC, 1 или 2

чтобы выбрать
нужный вход и
отрегулировать
уровень сигнала.

Уровень записи

Громкость (все режимы)

1–100
+:

Повысить чувствительность
(громче)
Уменьшить
(тише)

чувствительность

–:

Кнопки REC LEVEL и VOLUME

Правая
сторона

Отрегулируйте с помощью VOL (+/−)

Громкость встроенного динамика и выходов можно

настроить в диапазоне от 0 до 100 с помощью кнопок (+/−).

0–100
+: Увеличить громкось
–: Уменьшить громкость

Громкость

022

Колесо прокрутки и кнопка MENU

4-6 Колесо прокрутки и кнопка MENU

Колесо прокрутки и кнопка MENU используются для различных настроек во время записи и
воспроизведения. Ниже приведены их функции.

Правая сторона

Колесо прокрутки

Кнопка MENU

Функции колеса прокрутки

Прокручивайте колесико, и курсор на дисплее будет перемещаться по меню.

Прокручивайте

Нажмите на колесико, и выделенный элемент будет выбран.
➝ Чтобы перейти к другим элементам, нажмите колесо, чтобы перейти в

Нажмите

следующий экран.
➝ После выполнения операции экран переключится на предыдущий.

Функции кнопки MENU

Нажмите кнопку MENU, чтобы сделать настройки записи,
воспроизведения и других функций.

Нажмите

При нажатии кнопки MENU во время настройки операция будет
прервана, и вы вернетесь на предыдущий экран.

Удерживайте

Чтобы выйти из настроек и вернуться на главный экран удерживайте
кнопку MENU в течение двух секунд.

Выбор элемента

Подтверждение выбора

Открытие меню

Отмена настроек

023

Операции с курсором (настройки даты и времени, переименование файлов и т.д.)

Колесо прокрутки и кнопка MENU

Поверните колесико,
чтобы переместить

курсор.

Курсор перемещается

Поверните колесико,
чтобы прокрутить

список.

Прокрутка списка

Нажмите колесико,
чтобы изменить цифры
и буквы.

Когда элемент
подсветится,
вращайте колесико,
чтобы выбрать
нужную букву или
цифру, а затем
нажмите его.

Выбор элементов списка

Нажмите колесико,
чтобы подтвердить
выбор.

На дисплее появится
предыдущий экран.

Использование колеса
на главном экране

Поверните
колесико, чтобы
переместиться на
главный экран.
Нажмите его,

чтобы настроить счетчик или открыть
меню настроек. (Доступно только в
режиме MTR)

Символ ➝ в списках

Если вы видите
символ ➝, то список
продолжается на
следующем экране.

Выберите стрелочку и нажмите
колесико, чтобы перейти в следующий
экран.

024

Установка SD-карты

5-1 Установка SD-карты

Для записи необходимо установить SD-карту.
Убедитесь, что устройство выключено, прежде чемвставлять или вынимать SD-карту.

Установка SD-карты

Отключите устройство

Вставьте SD-карту
в слот

Приблизительная вместимость SD-карты

4Гб SDHC-карта

44,1 кГц/16 бит

WAV (стерео)

44,1 кГц/128 кбит/с

MP3 (стерео)

Извлечение SD-карты

Отключите устройство

Нажмите на SD-карту,
чтобы извлечь ее из

слота

Время записи
(примерное)

380 минут

68 часов

Примечание:

Выключите устройство!

Никогда не вставляйте и не извлекайте SD-карту при
включенном устройстве. Это может привести к потере данных.

Меры предосторожности

Вы можете использовать SD-карты

•

емкостью от 16 Мб до 32Гб. Список
сертифицированных SD-карт доступен
на сайте Zoom: http://www.zoom.co.jp/
Если SD-карта ранее использовалась

•

с компьютером, фотоаппаратом или
другим устройством, ее необходимо
отформатировать.
Если при включении устройства

•

появляется сообщение “No Card”,
убедитесь, что SD-карта правильно
вставлена.
Если при включении устройства

•

появляется сообщение “Format Card”,
необходимо отформатировать карту.
Для этого нажмите колесико и
выберите YES.
Если при включении устройства

•

появляется сообщение “Card Protect”,
то карта защищена от записи. Чтобы
снять защиту, сдвиньте переключатель на SD-карте.

025

См.

SD-карты от H2 и H4

☞

Предупреждение об
отсутствии SD-карты

Данное предупреждение
появится, если не
распознается формат SDкарты.
Чтобы отформатировать
карту, выберите YES. При
этом все данные на карте
будут удалены.

Стр.136

5-2 Установка даты и времени (DATE/TIME)

Каждому файлу автоматически присваивается дата и время записи.
Чтобы было удобнее искать файлы по дате, устанавливайте дату и время каждый раз при замене батареи.

Установка даты и времени (DATE/TIME)

Нажмите

Выберите SYSTEM
и нажмите

Выберите DATE/TIME
и нажмите

Выберите OK и нажмите

Установите ГОД ➝ МЕСЯЦ ➝ ДЕНЬ
➝ ВРЕМЯ (час: минута: секунда)

Выберите элемент DATE/TIME:

Поверните
колесико,
чтобы выбрать
элемент

Нажмите колесико

Выбранный элемент подсветится

Измените значение

Поверните
колесико, чтобы
изменить
значение

Нажмите колесико

Курсор появится снова

Примечание:

Если при включении появится
сообщение “Reset DATE/TIME”,
необходимо заново установить
дату и время.

Если в течение трех и более

•

минут к устройству не
подключено питание, настройки
даты и времени сбросятся.

Настройки даты и времени не

•

могут быть изменены во время
записи или воспроизведения.

026

Подключение внешних устройств

6-1 Подключение внешних устройств

К H4n Pro вы можете подключить самые разные устройства.

Пульт
дистанцион-

ного управления

(продается
отдельно)

Наушники

Система
мониторинга

Стереомикрофон

SD-карта

027

Микшерный
пульт

Компьютер

USB

INPUT: гитара, бас

INPUT: клавиши

INPUT: микрофон

Адаптер, идущий в комплекте с H4n Pro

6-2 Встроенные микрофоны

Ниже приведены особенности и возможности встроенных микрофонов H4n Pro.

Встроенные микрофоны

Микрофоны высокого качества в XYконфигурации позволяют записывать
естественный объемный стереозвук.

Для стереозаписи часто используют два
микрофона в V-образной конфигурации. Такое
расположение позволяет получить объемное
звучание за счет разделения каналов, но при
этом теряется центральная составляющая
стереопанорамы.

В H4n Pro микрофоны расположены в XYконфигурации (перекрещены). Таким образом,
H4n Pro может записывать стереосигнал с
сохранением центральной составляющей,
которая звучит отчетливо и ярко. Звук
одновременно доходит до обоих микрофонов,
поэтому не возникает фазовых сдвигов.

XY-конфигурация

Захват центра стереопанорамы

Обычное расположение

стерео-микрофонов

Запись стерео без фазовых сдвигов

Сдвиг фазы

Запись на обычные

стереомикрофоны

Расположение микрофонов

Запись на микрофоны

H4n Pro

Угол 90° или 120°

Угол 90°

Изменяется угол наклона

Угол 120°

028

Встроенные и внешние микрофоны с питанием

6-3

Входной разъем для внешних микрофонов также подходит для микрофонов с фантомным питанием.

Встроенные и внешние микрофоны с питанием

Настройка питания PLUG-IN

Запись с близкого расстояния

Расположите H4n Pro на расстоянии

30-50 см от источника звука.

Встроенные
микрофоны

30-50 см

Инструмент

Запись комнаты

Убедитесь, что все источники
звука расположены в зоне
приема встроенных микрофонов
H4n Pro.

Встроенные
микрофоны

Вход

INPUT MIC

029

Запись на внешний микрофон

При использовании внешнего
микрофона убедитесь, что все
настройки сделаны правильно.

Нельзя

одновременно
использовать
встроенные и
внешние
микрофоны.

Входной разъем для
подключения
внешнего
стереомикрофона

Подключите
микрофон
к входу

INPUT MIC

Примечание:

Настройки питания
микрофона
недоступны во
время записи или
воспроизведения.

Нажмите MENU

Выберите
INPUT и

нажмите

Выберите

PLUG-IN

и нажмите

Выберите
ON и
нажмите

Удерживайте кнопку
MENU в течение двух
секунд и начните с
главного экрана.

6-4 Входы INPUT 1/2 и фантомное питание

Используйте входы INPUT 1 и 2 для подключения гитар, бас-гитар или клавишных инструментов.

Настройка фантомного питания

Подключение инструментов

Вы можете напрямую
подключить гитару или
бас-гитару ко входам
INPUT 1 или INPUT 2.
Клавиатуру со стереовыходом следует
подключить сразу в оба
входа INPUT 1 и 2.

INPUT 1 INPUT 2

Нажмите MENU

Выберите
INPUT и

нажмите

Удерживайте кнопку
MENU в течение двух
секунд и начните с
главного экрана.

Входы INPUT 1/2 и фантомное питание

Подключение микрофонов

Микрофоны с разъемом XLR можно подключить ко
входам INPUT 1 и INPUT 2. Если требуется фантомное
питание, например, при использовании конденсаторного
микрофона, выполните соответствующие настройки.

Конденсаторный

Динамический
микрофон

микрофон
(с фантомным
питанием)

Примечание:

Некоторые конденсаторные
микрофоны не работают от
24В, однако это позволяет
экономить энергию при
питании от батарей.

Выберите

PHANTOM

и нажмите

Выберите
напряжение

и нажмите

030

Рекордер в качестве аудиоинтерфейса

6-5 Рекордер в качестве аудиоинтерфейса

H4n Pro можно использовать как USB-аудиоинтерфейс с двумя входами и выходами и частотой дискретизации 44,1 или 48 кГц.

Предварительно
включите
устройство

Устройство
выключено

H4n Pro запитается от
USB шины, и откроется
экран с настройками USB

Соедините H4n Pro с
компьютером по USB

USB

В главном экране
нажмите MENU

Выберите USB и нажмите

Выберите AUDIO I/F и нажмите

Выберите FREQUENCY
и нажмите

Выберите частоту
дискретизации и нажмите

Выберите CONNECT и
нажмите

Уровень сигнала

При подключении к компьютеру
можно получать или выводить
два канала с частотой
дискретизации 44,1 или 48 кГц.

Активная функция

См.

☞

Эффект

Тюнер
Мониторинг

Фант.питание

PLUG-IN

Стр.83

Стр.75

Стр.70
Стр.30

Стр.29

031

Loading…

Источник

————————————————————————————————————————————————————-

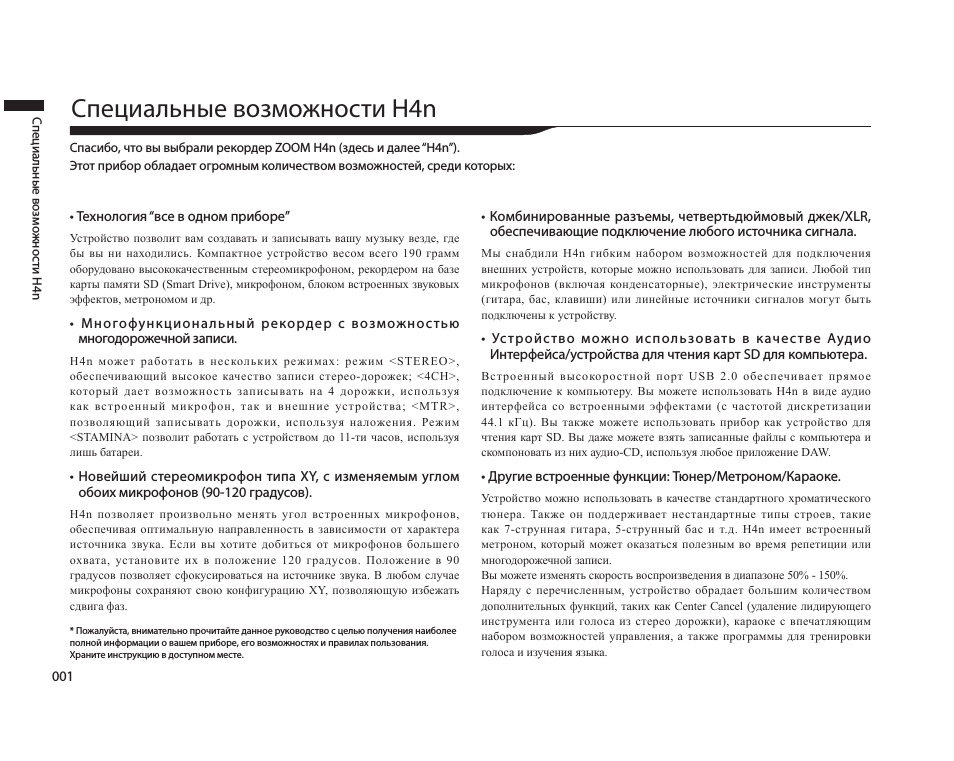

Возможности H4n Pro

Благодарим за приобретение портативного рекордера ZOOM H4n Pro!

Ниже перечислены его основные возможности и особенности.

• Многофункциональность: всё-в-одном

• Прямое подключение микрофонов и гитар

с помощью комбо-разъемов XLR/джек

Несмотря на небольшой вес (294 г) и компактный дизайн, H4n Pro

оборудован двумя высококачественными конденсаторными стерео-

H4n Pro имеет входные разъемы для различных инструментов и

микрофонами в компоновке XY, встроенным динамиком, SD-картой,

оборудования. Вы можете напрямую подключить внешние

микшером и эффектами. С H4n Pro вы можете записывать и

микрофоны, в том числе стерео и конденсаторные, электрогитары,

создавать музыку в любое время и в любом месте!

бас-гитары и синтезаторы.

• Многодорожечная запись

• Аудиоинтерфейс / Кард-ридер

H4n Pro имеет несколько режимов записи. Режим STEREO позволяет

Рекордер подключается к компьютеру через высокоскоростной порт

делать высококачественные стереозаписи. В режиме 4CH можно

USB 2.0. Вы можете использовать его в качестве аудиоинтерфейса

одновременно записывать два разных источника в стерео.

со встроенными эффектами (при использовании эффектов частота

Режим MTR позволяет одновременно воспроизводить четыре и

дискретизации ограничена

44,1 кГц). Также H4n Pro может

записывать две дорожки. Рекордер можно использовать как

выступать в качестве устройства чтения SD-карт. Вы можете

портостудию для записи выступлений в режиме реального времени

копировать записанные файлы на компьютер для их дальнейшей

и применять эффекты. Также вы можете использовать его для

обработки и тиражирования.

многодорожечной записи инструментов и вокала. А режим STAMINA

• Тюнер, метроном, караоке и другие функции

позволяет записывать до 11 часов стерео при работе от батарей.

Помимо стандартного хроматического тюнера имеются и тюнеры

• XY-стереомикрофоны с углом поворота 90/120°

для более редких строев, например, семиструнной гитары и

Вы можете менять угол поворота встроенных микрофонов H4n Pro в

пятиструнной бас-гитары. Метроном пригодится во время занятий

зависимости от ваших задач. Для более широкой стереопанорамы

на инструменте и многодорожечной записи. Функция SPEED

установите микрофоны под углом в 120°, а чтобы получить более

позволяет настраивать скорость воспроизведения в диапазоне 50-

локализованный звук, поставьте угол в

90°. В любом случае

150%. Функция KARAOKE включает в себя подавление средних

микрофоны сохраняют конфигурацию XY, так что в результате вы

частот в стереофайлах, а также транспонирование, что может

получаете качественное стерео без фазовых искажений.

пригодиться в обучении вокалу или иностранным языкам.

Пожалуйста, внимательно изучите данную инструкцию, чтобы полностью освоить функционал рекордера H4n Pro.

Держите инструкцию и гарантийный талон в доступном месте.

001

————————————————————————————————————————————————————-

H4n Pro отлично подходит для следующих задач

Запись вокала

Запись акустической гитары

Упражнения на фортепиано

Запись концертов

Запись репетиций

Оцифровка аналоговых записей

Запись переговоров

Запись звуков и шумов

Упражнения на ударных инструментах

002

————————————————————————————————————————————————————-

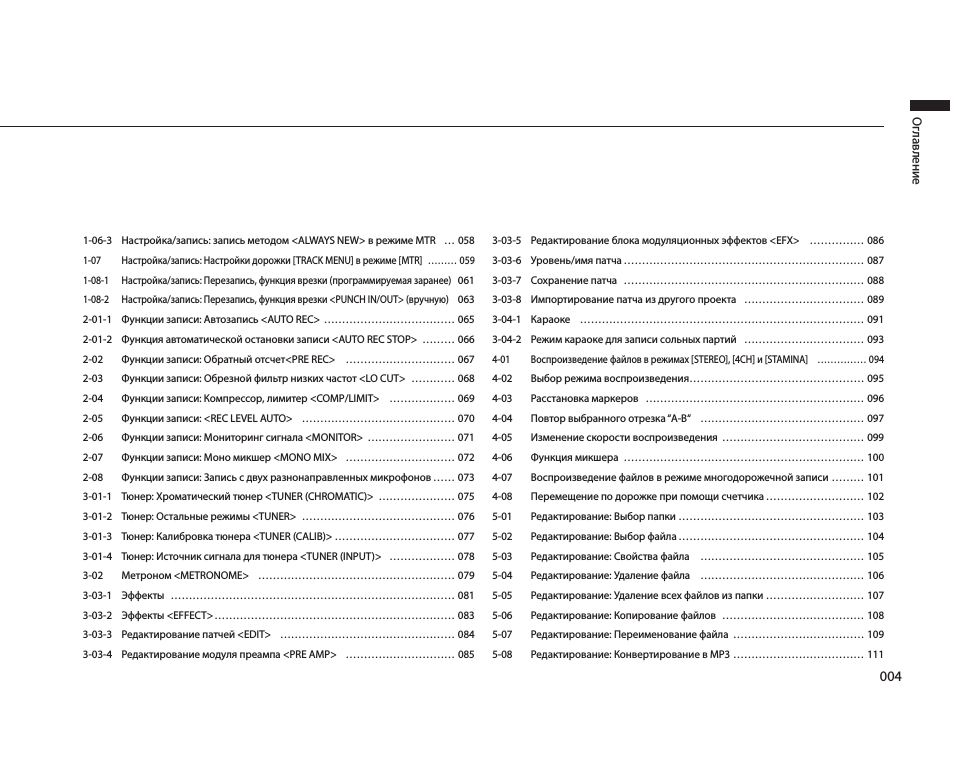

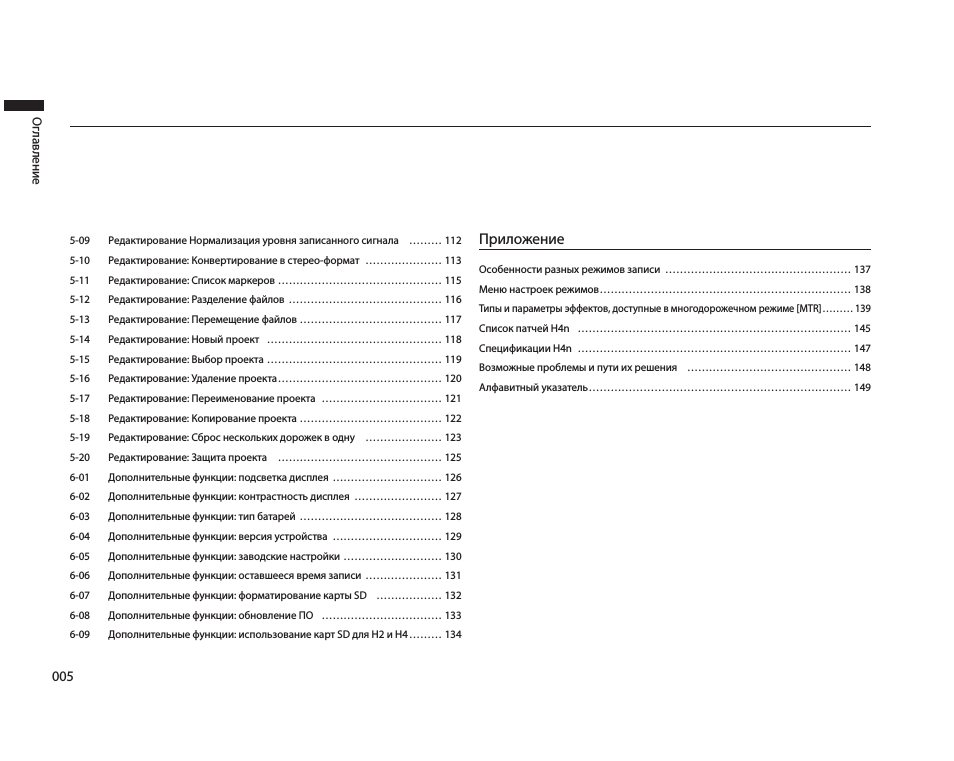

Оглавление

Возможности H4n Pro

001

6-4

Входы INPUT 1/2 и фантомное питание

030

Применение H4n Pro

002

6-5

Рекордер в качестве аудиоинтерфейса

031

Оглавление

003

6-6

Рекордер в качестве кард-ридера

033

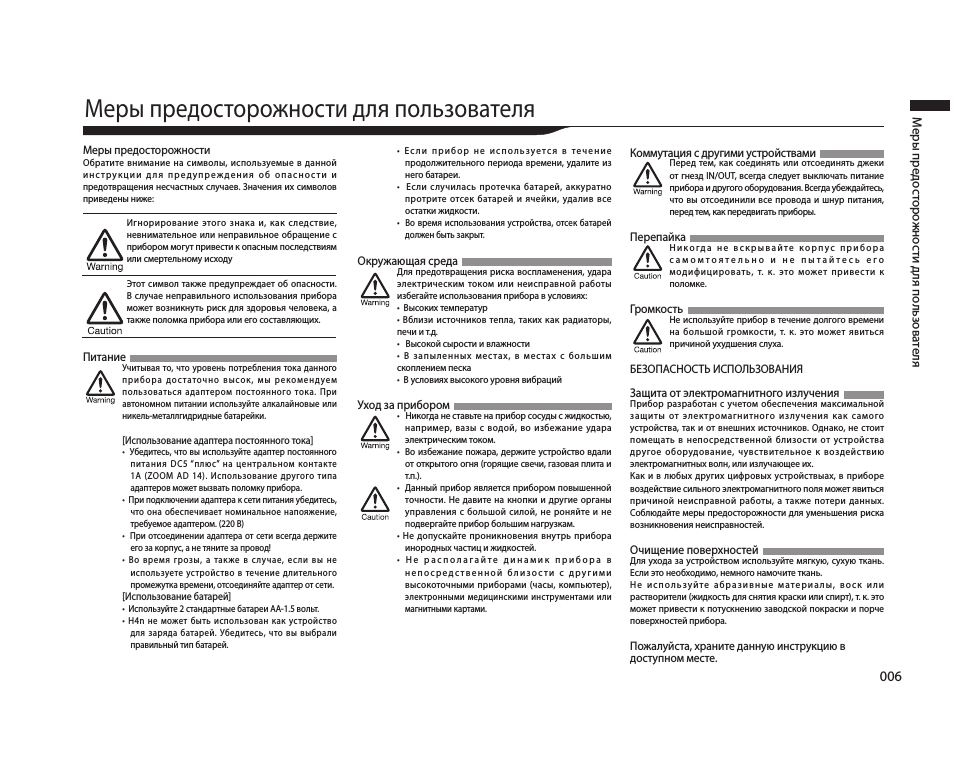

Меры предосторожности

006

6-7

Встроенный динамик

034

Авторские права

007

7-1

Обзор режимов

035

7-2

Выбор режима

036

Знакомство с устройством

7-3

Описание режимов

037

1-1

Процесс звукозаписи

009

8-1

Режимы STEREO и STAMINA

038

1-2

Запись: краткая инструкция (Режим STEREO)

011

8-2

Режим 4CH

039

2-1

Элементы интерфейса

013

8-3

Режим MTR

040

Питание устройства

015

8-4

Главное меню

041

4-1

Включение и выключение устройства

017

Дистанционное управление

043

4-2

Кнопки записи и управления курсором

019

Операции

4-3

Кнопки дорожек [1-4]

020

4-4

Кнопки INPUT MIC, [1] и [2]

021

1-01

Источники и уровень сигнала

045

4-5

Кнопки REC LEVEL и VOLUME

022

1-02

Режимы STEREO и STAMINA

047

4-6

Колесо прокрутки и кнопка MENU

023

1-03

Формат аудиозаписи

049

5-1

Установка SD-карты

025

1-04

Имя файла

050

5-2

Установка даты и времени (DATE/TIME)

026

1-05

Режим 4CH

051

6-1

Подключение внешних устройств

027

1-06-1 Режим MTR (REC MODE)

053

6-2

Встроенные микрофоны

028

1-06-2 Режим MTR (OVER WRITE)

055

6-3

Встроенные и внешние микрофоны с питанием

029

1-06-3 Режим MTR (ALWAYS NEW)

056

003

————————————————————————————————————————————————————-

1-07

Настройки дорожки (TRACK MENU)

057

3-03-5 Модуль EFX

086

1-08-1 Автоматическая перезапись (PUNCH IN/OUT)

059

3-03-6 Громкость и имя патча (LEVEL/RENAME)

087

1-08-2 Ручная перезапись (PUNCH IN/OUT)

061

3-03-7 Сохранение патча (STORE)

088

2-01-1 Автозапись (AUTO REC)

063

3-03-8 Импорт патчей (EFFECT IMPORT)

089

2-01-2 Автоостановка записи (AUTO REC STOP)

064

3-04-1 Режим караоке (KARAOKE)

091

2-02

Предзапись (PRE REC)

065

3-04-2 Запись в режиме караоке (KARAOKE)

093

2-03

Фильтр низких частот (LO CUT)

066

4-01

Воспроизведение файлов (Режимы STEREO, 4CH и STAMINA)

094

2-04

Компрессор / Лимитер (COMP/LIMIT)

067

4-02

Режимы воспроизведения

095

2-05

Автоуровень (REC LEVEL AUTO)

069

4-03

Расстановка маркеров

096

2-06

Мониторинг сигнала (MONITOR)

070

4-04

Повтор выбранного отрезка (A-B REPEAT)

097

2-07

Уровень входов (INPUT 1/2 LEVEL LINK)

071

4-05

Скорость воспроизведения

099

2-08

Моно-микшер (MONO MIX)

072

4-06

Микшер

100

2-09

MS STEREO MATRIX

073

4-07

Воспроизведение файлов (Режим MTR)

101

3-01-1 Хроматический тюнер

075

4-08

Использование счетчика

102

3-01-2 Тюнер: другие режимы

076

5-01

Выбор папки

103

3-01-3 Калибровка тюнера

077

5-02

Выбор файла

104

3-01-4 Тюнер: источник сигнала

078

5-03

Информация о файле

105

3-02

Метроном (METRONOME)

079

5-04

Удаление файлов

106

3-03-1 Обзор эффектов

081

5-05

Удаление всех файлов из папки

107

3-03-2 Эффекты (EFFECT)

083

5-06

Копирование файлов

108

3-03-3 Редактирование патчей (EFFECT EDIT)

084

5-07

Переименование файлов

109

3-03-4 Модуль PRE AMP

085

5-08

Конвертирование в формат MP3

111

004

————————————————————————————————————————————————————-

5-09

Нормализация громкости

112

Приложения

5-10

Конвертация в стерео-формат

113

5-11

Список маркеров

115

Режимы записи: основные характеристики

139

Меню настроек режимов

140

5-12

Разделение файлов

116

5-13

Перемещение файлов

117

Типы и параметры эффектов в режиме MTR

141

5-14

Создание проекта

118

Список патчей H4n Pro

147

5-15

Выбор проекта

119

Спецификации H4n Pro

149

Поиск и устранение неисправностей

150

5-16

Удаление проекта

120

5-17

Переименование проекта

121

Алфавитный указатель

151

5-18

Копирование проекта

122

5-19

Субмикс проекта

123

5-20

Защита проекта

125

6-01

Подсветка дисплея

126

6-02

Встроенная память

127

6-03

Контрастность дисплея

129

6-04

Тип батарей

130

6-05

Версия прошивки

131

6-06

Заводские настройки

132

6-07

Оставшееся место на SD-карте

133

6-08

Форматирование

134

6-09

Обновление прошивки

135

6-10

Использование SD-карт от H2 и H4

136

005

————————————————————————————————————————————————————-

Меры предосторожности

Если устройство долго не используется,

Модификации

Для предотвращения несчастных случаев озна-

выньте из него батареи.

Никогда не разбирайте H4n Pro и не

комьтесь с данной инструкцией. Для обозначения

При протечке батареи аккуратно протрите

пытайтесь модифицировать устройство,

потенциально опасных ситуаций в ней используются

отсек для батарей, удалив все остатки

так как это может привести к его поломке.

Опасно!

символы «Осторожно!» и «Внимание!»

электролита.

Громкость

При использовании устройства отсек для

Игнорирование этого знака и, как

Не используйте H4n Pro на максимальной

батарей должен быть закрыт.

следствие, неправильное обращение с

громкости в течение долгого времени, так

При установке батарей соблюдайте

устройством могут привести к опасным

как это может привести к нарушениям слуха.

полярность. Не используйте вместе старые

Внимание!

Опасно!

последствиям или смертельному исходу.

и новые батареи, а также батареи разных

Внимание!

БЕЗОПАСНОСТЬ ИСПОЛЬЗОВАНИЯ

Игнорирование этого знака может привести

марок и типов.

к возникновению риска для здоровья

Защита от электромагнитного излучения

Условия эксплуатации

человека, а также поломке устройства или

Прибор разработан с учетом обеспечения

Для предотвращения неисправностей и

максимальной защиты от электромагнитного

Внимание!

его составляющих.

поломок не используйте H4n Pro в

излучения как самого устройства, так и от внешних

следующих условиях:

источников. Однако, не стоит помещать в

Опасно!

непосредственной близости от устройства другое

Обязательное для выполнения действие

• При высоких и низких температурах

оборудование, чувствительное к воздействию

• Вблизи источников тепла (радиаторы, печи)

электромагнитных волн, или излучающее их.

• При высокой влажности и сырости

Как и в любых других цифровых устройствыах, в

Запрещенное действие

• В местах, где много пыли или песка

приборе воздействие сильного электромагнитного

• В условиях высокого уровня вибраций

поля может явиться причиной неисправной работы,

а также потери данных. Соблюдайте меры

Уход

предосторожности

для

уменьшения

риска

Пожалуйста, внимательно прочитайте следующие

инструкции для безопасного использования H4n Pro.

H4n Pro — хрупкий прибор. Не давите слишком

возникновения неисправностей.

сильно на кнопки и другие элементы

Очистка

Питание

управления. Не роняйте прибор и не

Для очистки H4n Pro используйте мягкую сухую ткань. При

Использование адаптера

Внимание!

подвергайте его большим нагрузкам.

необходимости немного намочите ткань. Не используйте

Используйте только фирменный адаптер

Не допускайте проникновения внутрь прибора

абразивные средства, воск или растворители (жидкость

для снятия краски или спирт), так как это может привести к

DC5 «плюс» на центральном контакте 1A

посторонних предметов (монет, булавок и т.д.)

Опасно!

повреждению поверхности устройства.

(ZOOM AD 14). Использование адаптера

или жидкостей (воды, алкоголя или сока).

другого типа может привести к поломке

Не подносите H4n Pro близко к другим точным

Неисправности и поломки

устройства.

приборам

(часы, компьютер), электронным

При возникновении неисправностей или поломок

медицинским приборам или магнитным

немедленно отсоедините адаптер от сети, выключите

При подключении адаптера к сети

убедитесь,

что

она обеспечивает

картам.

питание и отсоедините кабели. Свяжитесь с

номинальное

напряжение, требующееся

магазином, где вы приобрели устройство или с

Коммутация с другими устройствами

для адаптера.

сервисным центром ZOOM и сообщите следующую

Всегда выключайте питание H4n Pro перед

информацию: модель устройства, серийный номер,

При отсоединении адаптера от сети всегда

тем, как подключать или отключать любые

характер повреждений, а также свой адрес и номер

держите его за корпус, не тяните за провод.

кабели. При переноске устройства убедитесь,

телефона.

Во время грозы и в случае, если

Внимание!

что все кабели отключены.

устройство долго не используется,

Пожалуйста, храните данную

отсоединяйте адаптер от сети.

инструкцию в доступном месте.

Использование батарей

Используйте

2 стандартные батареи АА

1,5В

(щелочные или никель-метал-

006

гидридные).

————————————————————————————————————————————————————-

Авторские права

■ Запись живых выступлений

Многие музыканты и организаторы мероприятий не разрешают

производить фотосъемку и звукозапись во время выступления и на

входе проверяют посетителей на наличие фотокамер и

звукозаписывающего оборудования. Даже если звукозапись

разрешена, запрещается продавать, распространять или выгружать

в Интернет полученные записи без официального разрешения

организаторов. Нарушение авторских прав является нарушением

закона.

■ Неавторизованное воспроизведение музыки

Использование музыки на компакт-дисках и других медианосителях,

а также загруженных из Интернета файлов в любых целях, кроме

личного использования

(включая воспроизведение музыки в

концертном зале или внесение изменений в композицию) может

быть расценено как нарушение авторских прав.

Zoom Corporation не несет ответственности за возможные

нарушения авторских прав.

Торговые марки:

• Логотипы SD и SDHC карт являются торговыми марками.

• Технология сжатия данных MPEG Layer-3 залицензирована компанией Fraunhofer IIS

and Sisvel S.p.A.

• Windows^®, Windows^®10, Windows^®8, Windows^®7 и Windows Vista^® являются торговыми марками

корпорации Microsoft^®.

• Macintosh и Mac OS являются торговыми марками корпорации Apple Inc.

• Другие названия продуктов, брендов и компаний, упоминающиеся в данной инструкции,

являются собственностью их владельцев или зарегистрированными торговыми марками.

Спецификации и дизайн продукта могут быть изменены без предварительного уведомления.

007

————————————————————————————————————————————————————-

1-1 Процесс звукозаписи

В этой главе описан стандартный процесс звукозаписи на H4n Pro.

В зависимости от ваших задач, вы можете выбрать подходящий режим записи и настройки качества аудио.

Настройка

Подключите

Включите

Выберите

Настройте

Редактиро-

Воспроизве-

внешние

рекордер

режим

параметры

Запись

Перезапись

вание и

дение

устройства

записи

микс

Стр.17

Помимо встроенных микрофонов вы можете

использовать внешний микрофон, подключив

Вы можете выбрать один из

Установите уровень входного

Используйте разные режимы

В режиме MTR функция

Записи хранятся в виде

его через стереовход, а также подключить

четырех режимов, в зависимости от

сигнала и сделайте остальные

Запись в режимах STEREO/

воспроизведения, чтобы

врезки (punch-in/out)

файлов и проектов, и вы

другие устройства через входы

1 и

типа источника входного сигнала и

настройки.

STAMINA . …

Стр.47

позволяет перезаписывать

можете редактировать их

быстро проиграть запись или

Поддерживается фантомное питание

необходимости в дальнейшем

• AUTO REC

ее фрагменты.

отдельные фрагменты, а не

разными способами.

питание от USB-шины.

редактирования и экспорта записи.

Запись в режиме 4CH

всю дорожку целиком.

• REC LEVEL AUTO

STEREO

. …Стр.51

• FILE INFORMATION

• LO CUT

• PUNCH-IN/OUT

• FILE MP3 ENCODE

• COMP/LIMIT

• PLAY MODE

и т.д.

Запись в режиме MTR

4CH

• FILE STEREO ENCODE

• MONO MIX

…. Стр.53

• AB REPEAT

• DIVIDE

• METRONOME

• SPEED

MTR

• MOVE

• EFFECT/PATCH

• MARK LIST

и т.д.

• BOUNCE

• KARAOKE

и т.д.

STAMINA

ʫʫʫʫСтр.27

ʫʫʫʫСтр.35

ʫʫʫʫСтр.63

ʫʫʫʫСтр.94

ʫʫʫʫСтр.59

ʫʫʫʫСтр.105

009

010

————————————————————————————————————————————————————-

1-2 Запись: краткая инструкция (режим STEREO)

Ниже приведена инструкция по записи аудио на встроенный микрофон в режиме STEREO.

Выберите

Перейдите в

Настройте

Включите

Начните

Остановите

Воспроизведите

режим

уровень

устройство

запись

STEREO

ожидания

сигнала

Запись на

встроенный

микрофон

Сдвиньте POWER

Понизить Повысить

Воспроизвести

Остановить

Загорится

в положение ON

ー +

индикатор

режима Stereo

Press

Нажмите

Индикатор

Горит

Не горит

замигает

Счетчик

показывает

Режим

Запись идет время записи

Счетчик обнуляется

Режим Stereo на дисплее

ожидания

Запись в новый файл

Мигает

Встроенный

динамик

Горит индикатор

Оставшееся время записи

Индикаторы уровня сигнала

*икрофона

Настройте уровень

Задняя панель

Левая сторона

Передняя панель

Запись на встроенный

Горит индикатор

входного сигнала

Правая

Остановить/возобновить запись

микрофон

микрофона

сторона

Счетчик не обнуляется

Нажмите для

Если выбран другой режим

〉〉〉〉Стр.36

остановки

Добавить маркер

Запись в режиме Stereo

〉〉〉〉Стр.47

Воспр. в

режиме Stereo

〉〉〉〉Стр.94

При записи в формат WAV

011

012

————————————————————————————————————————————————————-

2-1 Элементы интерфейса

Передняя панель

Задняя панель

XY-стереомикрофон

90/120° (встроенный)

Входной разъем для внешнего

Индикаторы режимов

стерео-микрофона с питанием

STEREO/4CH/MTR

Встроенный динамик

Дисплей с

подсветкой

Разъем для штатива

• Горячие клавиши для

режимов STEREO/4CH

1 FOLDER

Отсек для батарей

2 FILE

3 SPEED (Stereo)

4 WAV/MP3 (Stereo/4CH)

Режим STAMINA

• Дорожки в режиме MTR

(кнопки 1-4)

Кнопки выбора

микрофонного входа

(1, 2)

Кнопки перемещения

курсора

Кнопка записи (REC)

013

————————————————————————————————————————————————————-

Правая сторона

Левая сторона

Нижняя панель

Разъем для адаптера

DC 5V AC

Колесико

Разъем для пульта ДУ

(не входит в комплект)

Линейный выход / Выход

Кнопка MENU

Отверстие

на наушники (мини-джек)

для

ремешка

Громкость (+/−)

Регулировка уровня (+/−)

Разъем XLR/джек

Input 1

Input 2

Порт USB

Слот для SD-карты

Переключатель POWER/HOLD

014

————————————————————————————————————————————————————-

3 Питание устройства

H4n Pro может питаться от электросети или от батарей.

• Питание от сети

• Питание от батарей

Откройте крышку

Используйте только штатный адаптер.

Установите два батарейки AA.

отсека для батарей

Примечание:

Убедитесь, что устройство выключено!

Всегда проверяйте, выключено ли устройство,

прежде чем открыть отсек для батарей или

подсоединить

/ отсоединить адаптер, иначе

есть риск потерять данные.

Вставьте батарейки

(Соблюдайте полярность)

Воспользуйтесь переключателем

режима STAMINA

Режим STAMINA выключен

при использовании адаптера или батарей

ON: Режим STAMINA включен

экономит расход энергии при питании от батарей

Штатный адаптер:

Закройте крышку

ZOOM AD-14A/D

отсека для батарей

Использование адаптера

другого типа может

привести к поломке

устройства!

См. ☞ Подробнее о режиме Stamina ^Стр.35

015

————————————————————————————————————————————————————-

• Состояние батарей

Примечание:

При появлении на дисплее сообщения

“Low

Тип батарей

Battery!” немедленно выключите устройство и

Вы можете использовать обычные щелочные или

замените батареи или подключите адаптер.

никель-металгидридные батареи.

Питание от USB-шины

При выключенном устройстве подключитесь к

компьютеру с помощью USB. Питание будет

Полная

происходить через шину USB, и устройство включится.

Эта функция доступна если H4n Pro используется в

режимах кард-ридера или аудиоинтерфейса.

Подсказка:

Пустая

Точное отображение состояния батарей

Если батареи почти

Оставшийся заряд батарей будет определяться

разряжены,

каждые

точнее, если в настройках указать тип батарей.

две

секунды

на

Настройки даты и времени

дисплее

будет

Если сядут батарейки или внезапно отключится

появляться сообщение

питание, H4n Pro будет сохранять настройки даты и

“Low Battery”, а затем

устройство отключится.

времени в течение трех минут, после чего они будут

сброшены к значениям по умолчанию.

Индикатор питания устройства

При использовании При питании от сети

батарей

См. ☞ Питание от USB ^Стр.33

См. ☞ Тип батарей ^Стр.130

016

————————————————————————————————————————————————————-

4-1 Включение и выключение устройства

Включение устройства

Левая сторона

Примечания:

Убедитесь, что все

оборудование

•

Перед включением H4n Pro поставьте на

минимум громкость

инструментов

выключено

оборудования.

•

Если при включении

на дисплее

отображается “No

Вставьте SD-карту

Card”, проверьте,

правильно ли

вставлена SD-карта.

Передвиньте

•

Если при включении

на дисплее

переключатель POWER

отображается

в положение ON

“Reset DATE/TIME”,

настройки даты и

времени были

сброшены.

См. ☞ ^Стр.26

Настройки даты и времени

Переключатель

POWER/HOLD

Подключение нескольких устройств

Включите подключенные

Если подключено несколько устройств,

инструменты и

включайте их в следующем порядке:

устройства

Усили-

Инструменты

H4n Pro

Микшер

тель

017

————————————————————————————————————————————————————-

Выключение устройства

Функция HOLD

Сначала отключите подсоединенные

устройства и оборудование

В H4n Pro есть функция блокировки

HOLD, которая предотвращает случайное

нажатие кнопок во время записи.

Передвиньте переключатель

Включение блокировки

POWER в положение OFF

Передвиньте переключатель

POWER в положение HOLD.

При нажатии любой кнопки в режиме

блокировки на дисплее появится

сообщение “Key Hold”. Для отключения

Порядок отключения устройств:

блокировки передвиньте переключатель

POWER в положение ON.

Усили-

Микшер

H4n Pro

Инструменты

тель

OFF

➀

➁

➂

➃

018

————————————————————————————————————————————————————-

4-2 Кнопки записи и управления курсором

Функции кнопок REC, STOP, PLAY/PAUSE, FF и REW зависят от выбранного режима.

Режимы STEREO/4CH/STAMINA

Режим MTR

Передняя панель

Кнопка REC

(Только если дорожка в режиме ожидания)

Остановка

Запись в режиме ожидания, счетчик обнулен

Перезапись

Остановка

Переход в режим ожидания

Режим ожидания

Начало записи, отсчет времени

Запись / Ожидание

Остановка записи (воспр. продолжается)

Запись

Воспроиз.

Вставка маркера (Только в формате WAV)

Воспроизведение

Начало записи, отсчет времени

Кнопки управления

Новая запись

Кнопка STOP

Остановка

Переход в режим ожидания, счетчик обнулен

Режим ожидания

Начало записи, отсчет времени

Запись / Режим

Остановка записи, счетчик обнулен

ожидания / Пауза

Кнопки управления

Воспр. / Пауза

Остановка воспроизведения,

счетчик обнулен

Кнопка STOP

Кнопка PLAY/PAUSE

Остановка записи и счетчика

Запись

Остановка

Начало воспроизведения, отсчет времени

Остановка воспроизведения и счетчика

Воспроизведение

Запись / Пауза

Возобновление записи

Пауза записи

Пауза воспр.

Остановка записи / воспр.

Режим ожидания

Начало записи, отсчет времени

Кнопка PLAY/PAUSE

Воспр. / Пауза Возобновление воспроизведения

Остановка

Начало воспроизведения

Пауза записи

Кнопки FF/REW

Запись

(только в режиме Always New)

Остановка

Короткое нажатие (< 1 секунды)

Режим ожидания

Начало записи, отсчет времени

FF: Следующий файл

Воспроизведение

Возобновление воспроизведения

Воспроизведение

REW: Возврат к началу файла

(если в файле есть маркеры, FF и REW

Кнопка REC

перемещают к ближайшему маркеру)

Кнопки управления

Пауза воспроизвед.

Кнопки FF/REW

курсором

Короткое нажатие (< 1 секунды)

Долгое нажатие (> 1 секунды)

Остановка

FF: Перемотка вперед на 1 секунду

Перемотка вперед / назад

Воспроизведение

REW: Возврат к началу

Чем дольше зажимается кнопка, тем

быстрее идет перемотка. Перемотка

Пауза воспр.

Долгое нажатие (> 1 секунды)

заканчивается, как только достигнут

Перемотка вперед / назад

конец или начало файла.

019

————————————————————————————————————————————————————-

4-3 Кнопки дорожек 1-4

Кнопки дорожек 1-4 имеют разные функции в зависимости от выбранного режима.

Передняя панель

Режим MTR

Режимы STEREO/4CH/STAMINA

Переключение между режимом

Перейдите в меню выбора

папки (FOLDER SELECT)

записи и воспроизведения

Перейдите в меню выбора

файла

Перед началом записи нажмите на кнопку дорожки, куда

Перейдите в меню SPEED

вы хотите произвести запись, и она перейдет в режим

(только в режиме STEREO)

ожидания, а кнопка дорожки загорится.

Перейдите в меню REC FORMAT

Настройки дорожки и источника сигнала

(Для режимов STEREO MODE, 4CH)

После назначения дорожки выберите источник сигнала

Эти настройки недоступны во время

с помощью кнопок входов. С помощью кнопки INPUT

записи или воспроизведения.

можно записывать в моно, стерео или и то, и другое.

Выбор дорожки

Для записи стерео

выберите MIC или

дорожки 1 и 2

То же самое для

дорожек 2-4

Для записи моно

Подсказка:

Выбор двух дорожек

выберите 1 или 2

Стереопара

Кнопки дорожек 1-4

Если дорожки связаны в стереопару, то

при выборе одной из дорожек будет

Это четыре возможных

автоматически выбрана и вторая.

То же самое для

источника сигнала

дорожек 3 и 4

Примечание: Эти настройки недоступны во

время записи или воспроизведения.

См. ☞Стереопара ^Стр.58

020

————————————————————————————————————————————————————-

4-4 Кнопки INPUT MIC 1 и 2

Эти кнопки выполняют разные функции в зависимости от выбранного режима.

Режимы STEREO/STAMINA

Передняя панель

Выберите INPUT MIC 1 или 2

При выборе INPUT 1 или 2 кнопка загорится (горящие кнопки не реагируют на нажатие).

Все последующие настройки, например, REC LEVEL, будут применяться к выбранному

входу.

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Режим 4CH

Выберите все входы

В режиме 4CH рекордер записывает сигнал со всех входов: MIC, INPUT 1 и 2.

При нажатии горящей кнопки отображается входной уровень, и вы можете настроить

уровень записи (REC LEVEL).

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Режим MTR

Установите входы MIC, 1 и 2 отдельно для записи в стерео и моно

Вы можете отдельно выбрать входы MIC, 1 и 2.

• При использовании встроенного или внешнего стереомикрофона выберите INPUT MIC.

• При записи сигнала с входных джеков выберите INPUT 1 и 2.

Нажмите сначала INPUT 1, а затем 2 или наоборот.

Примечание: При клиппировании сигнала на выбранном входе кнопка будет мигать.

Кнопки

INPUT 1 и 2

Подсказка:

Что такое клиппирование?

Если уровень сигнала на входе превышает 0 дБ, записываемый сигнал будет искажаться.

Чтобы этого избежать, необходимо отрегулировать уровень входного сигнала.

021

————————————————————————————————————————————————————-

4-5 Кнопки REC LEVEL и VOLUME

Эти кнопки позволяют настроить уровень сигнала на входе и громкость на выходе (для всех режимов).

Правая

сторона

Левая сторона

Уровень записи

Уровень записи для входов

1 и

2 можно

настроить в диапазоне от 1 до 100 с помощью

Уровень записи

кнопок (+/−).

Отрегулируйте с помощью REC LEVEL (+/−)

Нажмите INPUT

MIC, 1 или 2

чтобы выбрать

1-100

нужный вход и

отрегулировать

+: П о вы си ть чувстви те л ьно сть

уровень сигнала.

(громче)

-: У м е ньш и ть чувстви те л ьно сть

(тише)

Громкость (все режимы)

Громкость

Отрегулируйте с помощью VOL (+/−)

Громкость встроенного динамика и выходов можно

настроить в диапазоне от 0 до 100 с помощью кнопок (+/−).

0-100

+: Увеличить громкось

-: Уменьшить громкость

022

————————————————————————————————————————————————————-

4-6 Колесо прокрутки и кнопка MENU

Колесо прокрутки и кнопка MENU используются для различных настроек во время записи и

воспроизведения. Ниже приведены их функции.

Правая сторона

Функции колеса прокрутки

Колесо прокрутки

Выбор элемента

Прокручивайте колесико, и курсор на дисплее будет перемещаться по меню.

Прокручивайте

Подтверждение выбора

Нажмите на колесико, и выделенный элемент будет выбран.

➝ Чтобы перейти к другим элементам, нажмите колесо, чтобы перейти в

следующий экран.

Нажмите

➝ После выполнения операции экран переключится на предыдущий.

Функции кнопки MENU

Кнопка MENU

Открытие меню

Нажмите кнопку MENU, чтобы сделать настройки записи,

воспроизведения и других функций.

Нажмите

Отмена настроек

При нажатии кнопки MENU во время настройки операция будет

прервана,

вы вернетесь

на

предыдущий экран.

Чтобы выйти из настроек и вернуться на главный экран удерживайте

Удерживайте

кнопку MENU в течение двух секунд.

023

————————————————————————————————————————————————————-

Операции с курсором (настройки даты и времени, переименование файлов и т.д.)

Поверните колесико,

Нажмите колесико,

Использование колеса

на главном экране

чтобы переместить

чтобы изменить цифры

курсор.

и буквы.

Поверните

колесико, чтобы

Курсор перемещается

переместиться на

Когда

элемент

главный экран.

подсветится,

Нажмите его,

вращайте колесико,

чтобы настроить счетчик или открыть

чтобы

выбрать

меню настроек.

(Доступно только в

нужную букву или

режиме MTR)

цифру, а затем

нажмите его.

Выбор элементов списка

Поверните колесико,

Нажмите колесико,

чтобы прокрутить

чтобы подтвердить

Символ ➝ в списках

список.

выбор.

Если вы видите

Прокрутка списка

символ ➝, то список

На дисплее появится

продолжается

на

предыдущий экран.

следующем экране.

Выберите стрелочку и нажмите

колесико, чтобы перейти в следующий

экран.

024

————————————————————————————————————————————————————-

5-1 Установка SD-карты

Для записи необходимо установить SD-карту.

Убедитесь, что устройство выключено, прежде чем вставлять или вынимать SD-карту.

Установка SD-карты

Извлечение SD-карты

Примечание:

Выключите устройство!

Отключите устройство

Никогда не вставляйте и не извлекайте SD-карту при

включенном устройстве. Это может привести к потере данных.

Нажмите на SD-карту,

Вставьте SD-карту

чтобы извлечь ее из

в слот

Меры предосторожности

слота

•

Вы можете использовать SD-карты

емкостью от 16 Мб до 32Гб. Список

сертифицированных SD-карт доступен

•

Если SD-карта ранее использовалась

Предупреждение об

с компьютером, фотоаппаратом или

отсутствии SD-карты

другим устройством, ее необходимо

отформатировать.

Приблизительная вместимость SD-карты

•

Если при включении устройства

Время записи

появляется сообщение

“No Card”,

4Гб SDHC-карта

(примерное)

убедитесь, что SD-карта правильно

вставлена.

44,1 кГц/16 бит

•

Если при включении устройства

380 минут

WAV (стерео)

появляется сообщение “Format Card”,

Данное предупреждение

необходимо отформатировать карту.

появится,

если

не

44,1 кГц/128 кбит/с

Для этого нажмите колесико и

распознается формат SD-

68 часов

MP3 (стерео)

выберите YES.

карты.

•

Если при включении устройства

Чтобы отформатировать

появляется сообщение “Card Protect”,

карту, выберите YES. При

этом все данные на карте

то карта защищена от записи. Чтобы

будут удалены.

снять защиту, сдвиньте переклю-

чатель на SD-карте.

См. ☞ SD-карты от H2 и H4

Стр.136

025

————————————————————————————————————————————————————-

5-2 Установка даты и времени (DATE/TIME)

Каждому файлу автоматически присваивается дата и время записи.

Чтобы было удобнее искать файлы по дате, устанавливайте дату и время каждый раз при замене батареи.

Установите ГОД ➝ МЕСЯЦ ➝ ДЕНЬ

Нажмите

➝ ВРЕМЯ (час: минута: секунда)

Выберите элемент DATE/TIME:

Выберите SYSTEM

и нажмите

Поверните

колесико,

чтобы выбрать

элемент

Примечание:

Выберите DATE/TIME

Нажмите колесико

Если при включении появится

и нажмите

Выбранный элемент подсветится

сообщение “Reset DATE/TIME”,

необходимо заново установить

дату и время.

Измените значение

Поверните

Выберите OK и нажмите

колесико, чтобы

изменить

значение

• Если в течение трех и более

минут

устройству

не

подключено питание, настройки

Нажмите колесико

даты и времени сбросятся.

Курсор появится снова

• Настройки даты и времени не

могут быть изменены во время

записи или воспроизведения.

026

————————————————————————————————————————————————————-

6-1 Подключение внешних устройств

К H4n Pro вы можете подключить самые разные устройства.

Пульт

дистанцион-

ного управ-

ления

Стерео-

(продается

микрофон

отдельно)

Наушники

Система

мониторинга

SD-карта

INPUT: клавиши

USB

Микшерный

пульт

INPUT: микрофон

Компьютер

INPUT: гитара, бас

Адаптер, идущий в комплекте с H4n Pro

027

————————————————————————————————————————————————————-

6-2 Встроенные микрофоны

Ниже приведены особенности и возможности встроенных микрофонов H4n Pro.

XY-конфигурация

Угол 90° или 120°

Захват центра стереопанорамы

Угол 90°

Обычное расположение

Расположение микрофонов

стерео-микрофонов

H4n Pro

Изменяется угол наклона

Микрофоны высокого качества в XY-

Запись стерео без фазовых сдвигов

конфигурации позволяют записывать

естественный объемный стереозвук.

Для

стереозаписи часто используют

два

микрофона

в V-образной конфигурации. Такое

расположение позволяет получить

объемное

звучание за счет разделения каналов, но при

Угол 120°

этом

теряется центральная составляющая

стереопанорамы.

В H4n Pro микрофоны расположены в XY-

конфигурации (перекрещены). Таким образом,

H4n Pro может записывать стереосигнал с

сохранением центральной составляющей,

Сдвиг фазы

которая звучит отчетливо и ярко.

Звук

Запись на обычные

Запись на микрофоны

одновременно доходит до обоих микрофонов,

стереомикрофоны

H4n Pro

поэтому не возникает фазовых сдвигов.

028

————————————————————————————————————————————————————-

6-3 Встроенные и внешние микрофоны с питанием

Входной разъем для внешних микрофонов также подходит для микрофонов с фантомным питанием.

Настройка питания PLUG-IN

Запись с близкого расстояния

Запись на внешний микрофон

Удерживайте кнопку

При

использовании

внешнего

MENU в течение двух

Расположите H4n Pro на расстоянии

секунд и начните с

микрофона убедитесь, что все

главного экрана.

30-50 см от источника звука.

настройки сделаны правильно.

Входной разъем для

Встроенные

Инструмент

подключения

микрофоны

* Нельзя

одновременно

внешнего

использовать

стереомикрофона

Нажмите MENU

30-50 см

встроенные и

внешние

микрофоны.

Подключите

микрофон

к входу

Выберите

INPUT MIC

Запись комнаты

INPUT и

нажмите

Убедитесь, что все источники

звука расположены в зоне

приема встроенных микрофонов

H4n Pro.

Выберите

PLUG-IN

и нажмите

Встроенные

микрофоны

Вход

INPUT MIC

Примечание:

Настройки питания

Выберите

микрофона

ON и

недоступны

во

нажмите

время записи или

воспроизведения.

029

————————————————————————————————————————————————————-

6-4 Входы INPUT 1/2 и фантомное питание

Используйте входы INPUT 1 и 2 для подключения гитар, бас-гитар или клавишных инструментов.

Настройка фантомного питания

Подключение инструментов

Удерживайте кнопку

MENU в течение двух

Вы можете напрямую

секунд и начните с

главного экрана.

INPUT 1

INPUT 2

подключить гитару или

бас-гитару ко входам

INPUT

1 или INPUT

Клавиатуру со стерео-

выходом

следует

Нажмите MENU

подключить сразу в оба

входа INPUT 1 и 2.

Выберите

INPUT и

нажмите

Подключение микрофонов

Выберите

Микрофоны с разъемом XLR можно подключить ко

PHANTOM

входам INPUT 1 и INPUT 2. Если требуется фантомное

и нажмите

Примечание:

питание, например, при использовании конденсаторного

микрофона, выполните соответствующие настройки.

Некоторые конденсаторные

микрофоны не работают от

Конденсаторный

24В, однако это позволяет

микрофон

экономить энергию при

Выберите

Динамический

(с фантомным

питании от батарей.

микрофон

напряжение

питанием)

и нажмите

030

————————————————————————————————————————————————————-

6-5 Рекордер в качестве аудиоинтерфейса

Предварительно

включите

Соедините H4n Pro с

Выберите FREQUENCY

устройство

компьютером по USB

и нажмите

Уровень сигнала

Устройство

выключено

USB

В главном экране

Выберите частоту

При подключении к компьютеру

нажмите MENU

дискретизации и нажмите

можно получать или выводить

два канала с частотой

дискретизации 44,1 или 48 кГц.

Выберите USB и нажмите

H4n Pro запитается от

USB шины, и откроется

экран с настройками USB

Выберите CONNECT и

нажмите

Активная функция

Выберите AUDIO I/F и нажмите

См. ☞

Эффект

Стр.83

Тюнер

Стр.75

Мониторинг

Стр.70

Фант.питание Стр.30

PLUG-IN

Стр.29

031

————————————————————————————————————————————————————-

Примечание:

Операции в меню AUDIO I/F

При настройке

• Пока компьютер не определит H4n Pro

как аудиоинтерфейс, вы не можете

используйте эти кнопки:

поменять частоту дискретизации.

Нажмите

• При подключении убедитесь, что

частота дискретизации

(шаг

Меню AUDIO I/F

соответствует частоте, выбранной

в секвенсоре и в файле.

EFFECT

Исп. эффекты (только 44,1 кГц)

TUNER

Использовать тюнер

Вызов MENU и настройка

• Данная настройка недоступна во

время записи или воспроиз-

MONITOR

Включить мониторинг

ведения.

PHANTOM

Включить фантомное питание

PLUG-IN

Включить питание plug-in

Подсказка:

DISCONNECT

Отсоединить

Использование аудиоинтерфейса

Настройка уровня сигнала

• С H4n Pro вы можете

Выберите

записывать и воспроизводить

и нажмите

аудио непосредственно в DAW.

• В этом режиме вы можете

использовать

встроенные

эффекты H4n Pro, если частота

дискретизации 44,1кГц.

Выбор источника сигнала

• Для использования H4n Pro в

При выборе одного из входов

Для мониторинга входного сигнала

качестве аудиоинтерфейса не

требуется устанавливать

загорится соответствующий индика-

необходимо включить функцию

драйвер.

тор, подтверждая выбор. Чтобы

MONITOR.

отключить выбранный вход, еще раз

• Если возникают вопросы по

Примечание: Если не выбран вход и не горит

нажмите на кнопку, и индикатор

работе с DAW, обращайтесь к

ни один индикатор, то сигнал не будет

погаснет.

соответствующему

передаваться на компьютер.

руководству.

032

————————————————————————————————————————————————————-

6-6 Рекордер в качестве кард-ридера

Для того, чтобы использовать H4n Pro в качестве кард-ридера, произведите следующие настройки:

Предварительно

Примечание:

Подключите H4n Pro к

включите

устройство

компьютеру по USB

• Прежде чем отсоединять

кабель USB (и H4n Pro) от

компьютера, убедитесь, что

вы произвели «Безопасное

В главном экране

отключение устройства» в

нажмите MENU

панели задач. В противном

случае есть риск потери

данных.

• Операционные системы:

Windows Vista и выше

USB

Mac OS X (10.6 и выше)

Выберите USB и нажмите

Устройство

выключено

Подсказка:

Питание от USB-шины

Подключите H4n Pro к

Питание

от

USB-шины

компьютеру по USB.

позволяет запитать устройство

H4n Pro запитается от

USB шины, и откроется

от компьютера.

экран с настройками USB

Подключение H4n Pro по USB

при выключенном питании

автоматически вызовет меню

USB.

Выберите STORAGE и нажмите

Использование кард-ридера

• Используйте записи с H4n Pro

на компьютере.

• Используйте

файлы

компьютера на H4n Pro.

Подключение успешно

033

————————————————————————————————————————————————————-

6-7 Встроенный динамик

H4n Pro оборудован встроенным моно-динамиком.

Встроенный динамик

Моно-динамик

для

воспроизведения записей.

С его помощью можно

воспроизводить записан-

ные

файлы

без

подключения наушников.

Примечание:

Динамик не работает:

Динамик можно использовать:

• Когда к выходу LINE/PHONE

• Для воспроизведения файлов

подключено устройство

• В режиме аудиоинтерфейса

• Когда включен мониторинг

• Когда к выходу LINE/PHONE

• В режиме ожидания (режим MTR)

ничего не подключено

034

————————————————————————————————————————————————————-

7-1 Обзор режимов

В H4n Pro четыре режима: STEREO, STAMINA, 4CH (4-канальный) и MTR (многодорожечный).

Выбирайте режим исходя из своих потребностей.

• Режим STEREO

• Режим STAMINA

• Режим 4CH

• Режим MTR

С помощью встроенных или

Этот режим позволяет экономить

В режиме

4CH можно

В этом режиме можно записывать

внешних микрофонов вы можете

энергию при работе от батарей.

одновременно записывать два

с применением эффектов. Также

записывать стереосигнал.

Режим STAMINA похож на режим

стереосигнала.

вы можете перезаписывать с

Режим STEREO подходит для

STEREO, но имеет меньше

Например,

снимать

общее

наложением и использовать ранее

записи

живых выступлений,

функций.

звучание с помощью встроенных

записанные в других режимах

акустических

инструментов,

Время непрерывной работы от

микрофонов и дополнительно

файлы.

переговоров, лекций и звуковых

щелочных батарей примерно

записывать

подключенные

При создании демо вы можете

панорам. Также в этом режиме

часов

(может быть меньше при

инструменты.

записать бэктреки дома,

и в

активном использовании).

студии записывать под

них

можно воспроизводить стерео-

В режиме STAMINA запись и

инструментальные партии.

файлы в форматах WAV и MP3.

воспроизведение доступны только

в WAV 44,1кГц/16 бит и в MP3.

Для включения режима

STAMINA установите

переключатель в

положение STAMINA

перед включением

устройства.

См. стр. 15

•

Стереозапись живых

• «Полевые» записи

•

Одновременная запись с

• Запись трека по частям

выступлений и репетиций

• Запись опен-эйр выступлений

микрофонов и линейных входов

• Запись с наложением

•

Запись отдельных инструментов

• Запись на конференциях без

•

Панорамная запись с расположением

• Запись с эффектами

•

«Полевые» записи

доступа к источнику энергии

микрофонов спереди и сзади от источника

• Микширование после записи

•

Голосовые заметки

•

Одновременная запись фона и

• Многоканальная запись репетиций

•

Запись встреч, переговоров

подключаемого источника сигнала

•

Одновременная запись фона и

подключаемого источника в живых

выступлениях

035

————————————————————————————————————————————————————-

7-2 Выбор режимов

Убедитесь, что выбранный режим вам подходит.

Удерживайте кнопку MENU в

Подсказка:

течение двух секунд и

начните с главного экрана.

Подтверждение режима

• Текущий режим отображается с помощью

светодиодного индикатора на передней панели.

• При включении H4n Pro будет в том же режиме,

какой был при выключении.

Нажмите MENU

• При первом включении устройства будет выбран

режим STEREO.

Выберите MODE и нажмите

STEREO

4CH

MTR

Индикаторы

режимов

Индикатор

Выберите режим (STEREO,

режима STAMINA

4CH или MTR) и нажмите

Примечание:

Для включения

режима STAMINA

используйте

переключатель

рядом с отсеком

для батарей.

036

————————————————————————————————————————————————————-

7-3 Подробное описание режимов

В каждом режиме свои настройки входов/выходов, сохранения и форматов файлов.

Режим STEREO

Режим 4CH

Режим MTR

Режим STAMINA

В режиме STEREO вы можете выбрать два

В режиме 4CH H4n Pro записывает два файла

В этом режиме можно записывать моно или

разных входа: INPUT MIC или INPUT 1 и 2, а

в формате WAV: один стереофайл со

стерео со входов INPUT 1, INPUT 2 и со

также записывать и воспроизводить один

встроенных микрофонов

внешних

стереомикрофона.

стереофайл за раз.

микрофонов и один стереофайл WAV со

Также можно комбинировать запись с ранее

Файлы сохраняются в одном из десяти

входов INPUT 1 и 2.

записанными файлами и делать запись с

подкаталогов

папке

STEREO.

Эти файлы сохраняются в одном из десяти

наложением.

В режиме STAMINA некоторые функции

подкаталогов в папке 4CH.

В режиме MTR все файлы и настройки

недоступны для экономии энергии.

сохраняются в виде проекта в папке MTR.

037

————————————————————————————————————————————————————-

8-1 Режимы STEREO и STAMINA

• Информация на главном экране

Статус рекордера

Счетчик

Заряд батарей (при питании от батарей)

Отсчитывает время записи / воспроизведения

Остановка

(часы): (минуты): (секунды): (миллисекунды)

Режим ожидания

Запись

Если на дисплее отображается “Low

Мигает

Кнопка REC

Battery”, то пора заменить батареи.

мигает

горит

Воспроизведение

Пауза

Мигает

Названия файлов

Название файла при выделении,

Формат файлов

аписи или воспроизведении.

Формат файла при выделении, записи

Если в папке нет файлов, появится сообщение

или воспроизведении.

“No Data”.

• WAV: кГц/бит

• MP3: битрейт

Индикатор клиппирования

96 кГцz/24 бит WAV

Индикатор загорается, если уровень

Дополнительные параметры

сигнала при записи или воспроизведении

128 кбит/сек MP3

достигает 0 дБ и горит до конца файла

Эти иконки отображаются, когда

или до остановки.

включены дополнительные параметры.

Режим STAMINA

Индикаторы уровня

Функция LO CUT

Стр.66

Показывают уровень сигнала при

Функция COMP/LIMIT

Стр.67

аписи или воспроизведении.

Иконка

Stamina

Фантомное питание

Стр.30

(48В/24В)

Оставшееся время записи

Запись с разнонаправ-

Стр.73

Отображается доступное время записи

ленных микрофонов

на SD-карту.

038

————————————————————————————————————————————————————-

8-2 Режим 4CH

• Информация на главном экране

Статус рекордера

Счетчик

Заряд батарей (при питании от батарей)

Отсчитывает время записи / воспроизведения

Остановка

(часы): (минуты): (секунды): (миллисекунды)

Режим ожидания

Запись

Мигает

Если на дисплее отображается “Low

Кнопка REC

Battery”, то пора заменить батареи.

мигает

горит

Воспроизведение

Пауза

Мигает

Названия файлов

Название файла при выделении, записи

или воспроизведении.

Формат файлов

Если в папке нет файлов, появится сообщение

Формат файла при выделении,

“No Data”.

записи или воспроизведении

Индикатор клиппирования

Дополнительные параметры

Индикатор загорается, если уровень

Эти иконки отображаются, когда

сигнала при записи или воспроизведении

включены дополнительные параметры.

Оставшееся время записи

достигает 0 дБ и горит до конца файла или

Отображается доступное время записи

до остановки.

Функция LO CUT

Стр.66

на SD-карту.

Функция COMP/LIMIT

Стр.67

Источники сигнала и индикаторы уровня

Показывают источники и уровень сигнала

Фантомное питание

Стр.30

при записи или воспроизведении.

(48В/24В)

MIC

Сигнал со встроенных или внешних

Запись с разнонаправ-

Стр.73

стереомикрофонов

ленных микрофонов

Сигнал со входов INPUT 1 и INPUT 2

039

————————————————————————————————————————————————————-

8-3 Режим MTR

• Информация на главном экране

Операции с колесиком

в главном экране

➀

➁

➂

➃

Статус рекордера

➀ Счетчик

Запись

Отсчитывает время записи / воспроизведения

Остановка

Функция счетчика:

(часы): (минуты): (секунды): (миллисекунды)

См. ☞ ^Стр.102

Кнопка REC

показывает время

Режим ожидания

горит

Курсор

Только в режиме

Мигает

Заряд батарей (при питании от батарей)

ALWAYS NEW

Пауза

Кнопка REC

Мигает

Только в режиме

мигает

ALWAYS NEW

Если на дисплее отображается “Low

Воспроизведение

Battery”, то пора заменить батареи.

Номера дорожек

➂

Функции Auto punch in/out

Иконки дорожек в режиме ожидания

Нажмите на иконку, чтобы вызвать настройки

одсвечиваются.

функции PUNCH IN/OUT.

Иконка отображается только в режиме

➁ Меню дорожки

OVERWRITE. Стр.56

Выберите иконку дорожки, чтобы настроить

Дополнительные параметры

ее параметры, включая громкость,

панораму и режим (стерео или моно).

Эти иконки отображаются, когда

➃Субмикс (BOUNCE)

Стр.57

включены дополнительные параметры.

Нажмите на иконку, чтобы вызвать

Эффекты

Стр.83

настройки.

BOUNCE.

Фантомное питание (48В/24В)

Стр.30

Стр.123

Функция защиты

Стр.125

Индикаторы уровня

Оставшееся время записи

Индикаторы уровня L/R

Показывают уровни сигнала дорожек

Отображается доступное время записи

Показывают уровень выходного сигнала

1-4 при записи или воспроизведении.

на SD-карту.

в правом и левом канале.

040

————————————————————————————————————————————————————-

8-4 Главное меню

Здесь приведен список пунктов меню для каждого из режимов.

Нижняя часть экрана меню

На страницах меню, доступных во время

записи и воспроизведения, текущий статус

отображается в нижнем левом углу.

Вход

Запись

Доп.функции

Режим воспр.

Система

SD-карта

Режим

Папка

Файл

Текущая

папка

TOOL

PLAY MODE

SYSTEM

SD CARD

USB

MODE

отображается

FOLDER

FILE

INPUT

REC

в нижнем правом

Нажмите

углу экрана меню

(в

режимах

STEREO,

4CH и

Режим STEREO

Stamina).

Выберите пункт

и нажмите

Режим STAMINA включается с помощью переключателя

В режиме MTR

STAMINA перед включением устройства (при работе от

Режим STAMINA

отображается

батарей).

Стр.15

название проекта.

Отмена выбора:

Для возврата в начальный

Папка

Файл

Вход

Запись

Доп.функции

Микшер

Режим воспр.

Система

SD-карта

Режим

экран удерживайте кнопку

FOLDER

FILE

INPUT

REC

TOOL

SYSTEM

SD CARD

USB

MIXER

PLAY MODE

MODE

MENU в течение двух

Остановка

секунд.

Пауза (воспр.)

Режим 4CH

Воспроизведение

Проект

Файл

Эффекты

Запись

Режим записи

Доп.функции

Система

SD-карта

Режим

USB

Режим ожидания /

PROJECT

FILE

EFFECT

REC

REC MODE

TOOL

SYSTEM

SD CARD

MODE

Подсказка:

пауза

Символом обозначается первый пункт

Режим ожидания

в меню после запуска устройства или

в режимах MTR и OVERWRITE

выбора режима записи. Последний

выбранный пункт в меню будет

Режим MTR

Запись

отображаться первым в списке.

041

042

————————————————————————————————————————————————————-

9 Дистанционное управление

С помощью пульта дистанционного управление (приобретается отдельно)

Запись и вставка маркеров

вы можете управлять H4n Pro на расстоянии.

Остановка

Переход в режим ожидания,

Функции на пульте ДУ

счетчик обнуляется.

Режим ожидания

Начало записи, отсчет времени.

Громкость +/−

Запись

Воспр.

Вставить маркер (только в файлах WAV)

Индикатор (красный)

0-100

+: увеличить (громче)

Запись

−: уменьшить (тише)

Уровень записи +/−

Данные функции доступны только в режиме ожидания

Входы MIC, 1 и 2:

1-100

Запись с наложением (OVERWRITE)

+: увеличить

кнопки и индикаторы

Остановка

Переход в режим ожидания

(громче)

(зеленый, желтый, красный)

−: уменьшить

Запись / ожидание

Остановка записи (воспр. продолжается)

Выбор входа.

(тише)

Воспроизведение

Начало записи, отсчет времени

Индикатор каждого входа

отображает текущий статус.

Запись в режиме ALWAYS NEW

Зеленый: вход выбран

Остановка

Остановка записи и счетчика

Желтый: уровень сигнала > −6 дБ

Режим ожидания

Начало записи, отсчет времени

Красный: сигнал клиппируется

Кнопки управления

Кнопки перемотки

Остановка

Нажатие меньше секунды

Воспроизведение / Пауза

FF: Следующий файл

Остановка

Воспроизведение

REW: Возврат к началу файла

(при наличии маркеров кнопки FF и

Остановка

Начало воспроизведения

Пауза

REW перемещают к ближайшему

Запись / режим

маркеру)

Остановка записи, счетчик обнуляется

ожидания / пауза

Режим ожидания

Начало записи, отсчет времени

Нажатие дольше секунды

Воспр./пауза

Остановка воспроизведения и счетчика

Запись / пауза

Возобновление записи

Перемотка вперед / назад

Чем дольше удерживается кнопка, тем

выше скорость перемотки. Перемотка

Воспр. / пауза

Возобновление воспроизведения

остановится, как только будет

достигнуто начало или конец файла.

Запись

Остановка записи и счетчика

Остановка

Начало воспроизведения

Остановка

Нажатие меньше секунды

В режиме OVERWRITE: остановка записи

FF: Перемотать вперед на 1 сек

Воспроизведение

Остановка воспроизведения и счетчика

Запись

В режиме Always New: пауза

Воспроизведение

REW: Возврат в начало файла

Пауза (при записи)

Режим ожидания

Начало записи, отсчет времени

Пауза

Нажатие дольше секунды

Остановка записи / воспроизведения

Перемотка вперед / назад

Пауза (при воспр.)

Воспроизведение

Пауза

043

————————————————————————————————————————————————————-

1-01 Источники и уровень сигнала

Основные настройки для встроенных микрофонов и входов.

Режим STEREO

Режим 4CH

Используйте входы MIC или INPUT 1 и 2 в качестве источника сигнала.

Используйте MIC и INPUT 1 и 2 в качестве стерео-входов.

Встроенные

микрофоны (стерео)

Вход INPUT 1

микрофоны (стерео)

Вход INPUT 1

Внешний

Вход INPUT 2

стерео-микрофон

Горит

Обе кнопки

Все кнопки горят

При подключении внешнего

горят

микрофона этот вход

выбирается автоматически

Выберите INPUT

или

и нажмите

Выберите INPUT и нажмите

или

* Выбор входа

Отображается уровень

доступен во

выбранного входа

время остановки, записи

и в режиме ожидания.

Выбранные

С помощью REC LEVEL

кнопки горят

отрегулируйте уровень

сигнала

С помощью REC LEVEL

отрегулируйте уровень

сигнала

Подсказка:

Уровни входов INPUT 1 и 2

В начальном экране режима 4CH

можно настроить отдельно.

при нажатии кнопки REC LEVEL

появится сообщение

“REC LEVEL

См. ☞ Функции записи:

TARGET”. Выберите вход и

INPUT 1/2 LEVEL LINK Стр.71

настройте его уровень.

045

————————————————————————————————————————————————————-

Режим MTR

На каждую из дорожек можно назначить свой моно- или стереовход.

Выберите вход для каждой дорожки и настройте

Настройте уровень сигнала

Выберите дорожку и вход

Выберите один вход для двух дорожек и настройте

Настройте уровень

с помощью кнопок

REC LEVEL

Подсказка:

Дорожка 1

Дорожка 2

Дорожка 3

Дорожка 4

Моно

Стерео

Моно

В режиме MTR вы можете записывать несколько

дорожек одновременно. Также можно во время

Стерео

Моно

записи выбрать любой вход.

Моно

Стерео

046

————————————————————————————————————————————————————-

1-02 Режимы STEREO и STAM INA

Ниже приведена инструкция по записи в режимах STEREO и STAMINA.

Удерживайте кнопку MENU

Настройте уровень

Процесс записи

более двух секунд и начните

с главного экрана.

входного сигнала

Перейдите в режим

STEREO.

Сделайте необходимые

настройки*

Главный экран

(формат, тип и имя файла)

в режиме STEREO

Используйте доп.функции.*

Нажмите, чтобы начать запись

AUTO REC/STOP, PRE REC,

Нажмите для входа в

REC LEVEL AUTO

режим ожидания

Начнется отсчет

прошедшего и

Используйте метроном*

оставшегося

Имя

времени записи.

Мигает

файла

1. Войдите в режим ожидания

Мигает

Горит

2. Выберите вход

3. Настройте уровень

сигнала

Выберите вход и

Нажмите, чтобы завершить запись

Запись

нажмите

4. Начните запись

Выберите вход MIC, чтобы

(

Пауза, возобновление

Счетчик

использовать

встроенные

записи, вставка маркеров)

обнулится

микрофоны или входы INPUT 1

Lit

или 2 для подключения внешних

источников.

Не горит

5. Завершите запись

* Необязательные настройки

047

————————————————————————————————————————————————————-

Подсказка:

Пауза

Формат записи

Имя файла

Маркеры

В режиме STEREO

Записанные

файлы

В файлах формата WAV

Мигает

можно

записывать

получают имя автома-

вы можете добавлять

файлы в

19 разных

тически,

вы можете

маркеры во время записи,

Нажмите

форматах WAV и MP3.

выбрать

из

двух

нажимая на кнопку REC.

Формат необходимо

форматов.

Формат по

Во время воспроизведения

выбрать до начала

умолчанию — DEFAULT.

можно

быстро

записи.

DEFAULT: STE-xxx

перемещаться

между

DATE: 090531-xxx

маркерами. При паузе во

Дата записывается в

время записи в формате

Мигает

формате ггммдд.

WAV маркер будет

Счетчик остановится

автоматически добавлен в

момент паузы.

Возобновление

записи

Горит

Примечание:

Нажмите

Формат записи и имя файла нельзя поменять во время

записи или воспроизведения.

См. ☞

Формат записи

Стр.49

Имя файла

Стр.50

Вставка маркеров

Стр.96

Метроном

Стр.79

Автовключение записи Стр.63

Функция PRE REC Стр.65

Автонастройка уровня Стр.69

048

————————————————————————————————————————————————————-

1-03 Формат аудиозаписи

Прежде чем приступить к записи, установите формат файла (REC FORMAT).

Удерживайте кнопку MENU в

Примечание:

течение двух секунд и начните

настройку с главного экрана.

REC FORMAT

Отличия форматов WAV и MP3

Режим STEREO

• В формате WAV файлы не сжимаются, поэтому его

44,1кГц/16бит

используют для записи в высоком качестве. При этом

размер файла больше, чем в формате MP3.

44,1кГц/24бит

Нажмите

48кГц/16бит

WAV

• Файлы MP3 получаются более низкого качества из-за

48кГц/24бит

сжатия, но позволяют экономить место на SD-карте

96кГц/16бит

благодаря своему небольшому размеру.

96кГц/24бит

Выберите REC и нажмите

48кбит/с

Подсказка:

56кбит/с

Типы файлов WAV

64кбит/с

44,1/48/96 кГц:

частота дискретизации при

80кбит/с

аналого-цифровом преобразовании сигнала.

96кбит/с

16/24 бит: разрядность при аналого-цифровом

112кбит/с

преобразовании сигнала.

MP3

128кбит/с

Чем больше число, тем выше качество звука и

160кбит/с

Выберите REC FORMAT и нажмите

192кбит/с

больше размер файла.

Файлы WAV, записанные в режимах STEREO /

224кбит/с

256кбит/с

4CH / STAMINA совместимы с форматом BWF

320кбит/с

(Broadcast Wave Format) и включают маркеры и

VBR

Быстрый выбор

сведения о дате и времени.

Режим 4CH

Нажмите TRACK

Типы файлов MP3

в главном экране.

44,1кГц/16бит

Выберите битрейт, то есть количество

44,1кГц/24бит

информации в секунду. Чем больше битрейт,

WAV

48кГц/16бит

Выберите формат и нажмите

тем меньше степень сжатия и лучше качество

48кГц/24бит

звука. Файлы с большой степенью сжатия

занимают меньше места на карте памяти.

Функция VBR

(Variable Bit Rate) позволяет

автоматически изменять битрейт в зависимости

По умолчанию:

от количества информации во входящем

WAV44,1 кГц/16 бит

сигнале.

049

————————————————————————————————————————————————————-

1-04 Имя файла

При записи файлу автоматически присваивается имя. Чтобы изменить формат имени, следуйте этим инструкциям.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Имя файла

Режим STEREO

STE/MONO—xxx.wav/mp3 (STE: стерео, MONO: моно; XXX:

DEFAULT

трехзначное число; wav/mp3 расширение)

Нажмите

090531-xxx.wav/mp3 (ггммдд; трехзначное число; wav/mp3

DATE

расширение)

Выберите REC и нажмите

Режим 4CH

4CH-xxxM.wav

Запись с помощью встроенных микрофонов

Аналогично

4CH-xxxI.wav

Запись с внешних устройств / инструментов

Режим MTR

Стерео- и

TRK1-××.wav (TRK: номер дорожки; двузначное число, расширение) Для

моно-файлы

стереодорожек используются номера типа 12 (левый и правый каналы).

Выберите FILE NAME и нажмите

Примечание:

• Формат DATE доступен только в режиме

STEREO.

• В режимах STEREO и MTR можно

использовать другие имена файлов. Для

См. ☞

этого используйте функцию RENAME

Переименование

(Переименование).

Стр.109

Выберите и нажмите

По умолчанию:

формат DEFAULT.

050

————————————————————————————————————————————————————-

1-05 Режим 4CH

В этом режиме вы можете записать сразу 4 канала (2 стереоканала) с помощью встроенных микрофонов и входов Input 1 и 2.

Процесс записи

Удерживайте кнопку MENU в

Настройте уровень

течение двух секунд и начните

входного сигнала

настройку с главного экрана.

Войдите в режим 4CH

Настройте параметры

записи* REC FORMAT

Главный экран

режима 4CH

Используйте доп.функции*

AUTO REC/STOP, PRE REC,

Нажмите, чтобы начать запись

REC LEVEL AUTO

Нажмите для входа в

режим ожидания

Начнется отсчет

прошедшего и

Используйте метроном

оставшегося

Имя

времени записи.

Мигает

файла

1. Войдите в режим ожидания

2. Выберите входы

Мигает

Горит

3. Настройте уровень сигнала

Запись

Выберите входы и

Lit

Нажмите для завершения записи

4.Начните запись

нажмите

(Пауза, возобновление

записи, вставка

Счетчик

маркеров)

обнулится

Выберите MIC, чтобы использовать

встроенные микрофоны. Выберите

Не горит

INPUT 1 или 2, чтобы использовать

5.Завершите запись

внешний источник

* Необязательные настройки

051

————————————————————————————————————————————————————-

Подсказка:

Пауза

Имя файла

Формат записи

Маркеры

В режиме

4CH сигнал со

В файлах формата WAV вы

Настраивается перед

Мигает

встроенных микрофонов и со

можете добавлять маркеры

началом записи.

Нажмите

входов

сохраняется

во время записи, нажимая на

отдельные стереофайлы в

кнопку REC. Во время

формате WAV.

воспроизведения

можно

Эти два файла идут в паре и

быстро перемещаться между

получают следующие названия

маркерами. При паузе во

в зависимости от входа:

время записи в формате WAV

MIC: 4CHxxxM.wav

маркер будет автоматически

Мигает

INPUT 1/2: 4CHxxxI.wav

добавлен в момент паузы.

На дисплее эти два файла

Счетчик остановится

отображаются как M/I.

* Эти имена нельзя изменить.

Возобновление записи

Горит

Нажмите

Имя файла

Примечание:

Формат записи и имя файла нельзя поменять во время

записи или воспроизведения.

См. ☞

Формат записи

Стр.49

Имя файла

Стр.50

Вставка маркеров

Стр.96

Метроном

Стр.79

Запись продолжится с той же

Автовключение записи Стр.63

Функция PRE REC Стр.65

позиции в файле

Автонастройка уровня

Стр.69

Выбор режима Стр.36

052

————————————————————————————————————————————————————-

1-06-1 Режим MTR

В режиме многодорожечной записи вы можете комбинировать моно- и стереозапись.

Режимы OVER WRITE и ALWAYS NEW

Процесс записи

Войдите в режим MTR

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Создайте новый проект

Запишите первую дорожку

Нажмите

Выберите режим записи

Выберите REC MODE и нажмите

OVER WRITE

ALWAYS NEW

(запись с наложением)

(запись в новый файл)

Функция PUNCH IN/OUT*

Используйте метроном*

Выберите эффекты*

Режим ожидания

Выберите дорожку для записи

• Выберите вход

• Настройте уровень входного

•Настройте уровень входного

сигнала

Выберите режим OVER WRITE

Начните запись

или ALWAYS NEW и нажмите

Пауза

Возобновление

Завершите запись

Сделайте настройки (микс)

• Настройки дорожки

в меню TRACK

•Уровень • Панорама

• Уровень • Панорама

Запишите вторую дорожку

* Необязательные настройки

053

————————————————————————————————————————————————————-

Входы и дорожки

Запись одной дорожки

Запись двух дорожек

1. Вход INPUT 1 или INPUT 2

Дорожка 1 или 3

INPUT 1 или 2

Дорожка

INPUT 1 или 2

Дорожка 2 или 4

Один и тот же сигнал записывается на обе дорожки

2. Вход MIC или INPUT 1 и 2

Встроенный микрофон L

Дорожка 1 or 3

Дорожка

Встроенный микрофон R

Дорожка 2 or 4

Запись включает сигналы с обоих источников

или

INPUT 1

Дорожка 1 or 3

Дорожка

INPUT 2

Дорожка 2 or 4

054

————————————————————————————————————————————————————-

1-06-2 Режим MTR (OVER WRITE)

Вы можете выбрать один из двух способов записи: OVER WRITE или ALWAYS NEW.

В режиме OVER WRITE можно записывать поверх уже существующей записи.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Сделайте настройки

☞ Выбор входа

Стр.54

☞ Настройки записи

Стр.57

Нажмите, чтобы начать запись

Выберите дорожку

Экран

Горит

режима MTR

Нажмите для остановки

Индикатор

выбранной

дорожки

светится

Уровень входного сигнала

Не горит

Нажмите

Счетчик остановится, но не обнулится

Горит

С помощью кнопки REW вернитесь к началу файла. Затем

нажмите PLAY/PAUSE, чтобы прослушать сделанную запись.

Счетчик остановится, но не обнулится

055

————————————————————————————————————————————————————-

1-06-3 Режим M TR (ALW AYS NEW )

В режиме ALWAYS NEW для каждой новой записи создается отдельный файл.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Сделайте настройки

☞ Выбор входа

Стр.54

Нажмите, чтобы начать запись

☞ Настройки записи

Стр.57

Выберите дорожку

Экран

режима MTR

Горит

Нажмите для остановки

Индикатор

выбранной

дорожки

светится

Уровень входного сигнала

Нажмите

Не горит

Счетчик остановится, но не обнулится

Мигает

Счетчик остановится, но не обнулится

Нажмите PLAY/PAUSE, чтобы прослушать записанный файл.

056

————————————————————————————————————————————————————-

1-07 Настройки дорожки (TRACK MENU)

Это меню доступно только в режиме MTR.

Вы можете сцепить две дорожки для создания стереодорожки и добавить эффекты.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Подсказка: Уровень (LEVEL)

Подсказка: Панорама (PAN)

Выберите проект и начните. Стр.119

Настройте уровень сигнала дорожки

Настройте панорамирование дорожки

Значения: Заглушено, −48,0дБ — +12,0дБ

Значения: Л100 — Центр — П100

По умолчанию: 0дБ

По умолчанию: Центр

Выберите TRACK MENU

Настройка уровня сигнала

Настройка панорамы

В главном экране

Выберите LEVEL и нажмите

Выберите PAN и нажмите

выберите меню

дорожке и нажмите

Установите уровень и нажмите

Установите значение и нажмите

Иконка меню дорожки

Меню дорожки

Имя файла на дорожке

Иконка уровня

Иконка панорамы

изменяет положение

Выбранная дорожка

057

————————————————————————————————————————————————————-

Только в режиме MTR

Примечание:

Настройки STEREO LINK,

• На моно-дорожках можно проигрывать только файлы

• Запись на дорожку KARAOKE недоступна.

FILE и KARAOKE не

в моно, а на стереодорожках — в стерео.

• Если Stereo link включается автоматически на моно-

доступны во время записи

• При включении Stereo link на дорожке не будет файла,

дорожке, на дисплее отобразится “NO DATA”.

и воспроизведения для

поэтому на дисплее отобразится NO DATA”

• Функция KARAOKE может быть добавлена только на

уже записанных дорожек.

• Если вы затем выключите Stereo link, предыдущие

одну дорожку.

настройки панорамы будут восстановлены.

Подсказка: Стереопара (Stereo link)

Подсказка: Karaoke

• При включении Stereo link настройки уровня и

Использование этой функции позволяет сделать

панорамы сбрасываются к значениям по умолчанию.

Вы можете использовать функцию KARAOKE только на

стереодорожку из дорожек 1 / 2 или 3 / 4. Если функция

одной стереодорожке: либо 1 / 2, либо 3 / 4. В режиме

отключена, записываются моно-дорожки. Значения:

KARAOKE доступны функции KEY CONTROL и CENTER

Вкл./Выкл. (По умолчанию Выкл.)

CANCEL. Значения: Вкл./Выкл. (по умолчанию: Выкл.)

Настройка стереопары

Назначение файлов на дорожки

Настройка KARAOKE

Выберите LINK и нажмите

Выберите FILE и нажмите

Выберите KARAOKE и нажмите

Выберите значение и нажмите

Выберите нужный

Выберите значение и нажмите

файл и нажмите

Так как поменялся

Список файлов, которые можно

формат, на дисплее

назначить на дорожку

отобразится “NO DATA”

Индикатор уровня

перейдет в

стереорежим

058

————————————————————————————————————————————————————-

1-08-1 Автоматическая перезапись (PUNCH IN/OUT)

Функция автоматической перезаписи PUNCH IN/OUT позволяет по частям перезаписывать файл.

Ниже приведены инструкции по использованию этой функции.

Удерживайте кнопку MENU в

Установите режим записи

течение двух секунд и начните

настройку с главного экрана.

OVER WRITE . . Стр.53

Назначьте файлы на дорожки

Установите точку начала записи (punch in)

В главном экране выберите

Нажмите для начала

меню дорожки и нажмите

воспроизведения

Иконка меню

дорожки

Выберите иконку punch in/out и нажмите

Выберите FILE и нажмите

Иконка Punch in/out

Выберите точку начала записи и нажмите

Выберите нужный файл и нажмите

Иконка изменится

059

————————————————————————————————————————————————————-

Только в режиме MTR

Примечание:

Эта настройка доступна

только при записи способом

OVER WRITE в режиме MTR.

Установите точку конца записи (punch out)

Перезапись

Вернитесь в начало файла

Выберите точку конца записи

(счетчик на 0) или в позицию

до точки начала записи

Нажмите, чтобы войти в режим ожидания

В режиме Punch in/out

Иконка Punch IN/OUT:

индикатор дорожки горит во

настройка завершена

время записи и мигает в

режиме ожидания

Точка начала записи

Точка конца записи

Punch out

˔ Punch in

Воспроизведение

Запись

Воспроизведение

Нажмите для начала воспроизведения / записи

Старт

Остановка

Когда счетчик дойдет до точки

Частичная перезапись

начала записи, загорится

индикатор REC и начнется

запись.

Подсказка:

Когда счетчик дойдет до точки

• Вы можете установить точки начала и конца записи

конца записи, индикатор REC

во время остановки, используя счетчик. Установите

замигает и запись остановится

нужное время, затем выберите иконку punch in/out и

нажмите на колесико.

Стр.102

См. ☞ Использование

счетчика

• После установки точки конца записи в шаге 7

нажатие на колесико отменит сделанные настройки.

060

————————————————————————————————————————————————————-

1-08-2 Ручная перезапись (PUNCH IN/OUT)

При записи способом OVER WRITE в режиме MTR вы можете вручную перезаписывать фрагменты файла.

Нажмите кнопку REC во время воспроизведения, и перезапись начнется с этого момента.

Удерживайте кнопку MENU в течение

Установите режим записи

двух секунд и начните настройку с

главного экрана.

OVER WRITE . …Стр.53

Назначьте файлы на дорожки

Воспроизведение

В главном экране выберите

Нажмите для входа в режим ожидания

меню дорожки и нажмите

Горит

Выберите FILE и нажмите

Нажмите, чтобы начать воспроизведение

Выберите нужный файл и нажмите

061

————————————————————————————————————————————————————-

Только в режиме MTR

Перезапись в ручном режиме

Исполните партию (не записывается)

Нажмите, чтобы остановить запись

Не горит

Нажмите, чтобы начать запись

Горит

Нажмите, чтобы остановить

Горит

воспроизведение

Исполните партию (записывается)

Начало записи

Конец записи

Воспроизведение

Запись

Воспроизведение

Старт

Остановка

Перезапись

062

————————————————————————————————————————————————————-

2-01-1 Автозапись (AUTO REC)

Функция автозаписи H4nPro позволяет автоматически начинать запись при превышении заданного уровня входного сигнала.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Подсказка:

Сообщение “Wait for Signal”

Настройте уровень

Если функция AUTO REC

Нажмите

включена, на дисплее в

режиме ожидания будет

отображаться

сообщение

Выберите REC и нажмите

“Wait for Signal”. Устройство

в это время отслеживает

уровень входящего сигнала.

Установите уровень сигнала,

при котором начнется запись

Выберите ON/OFF

и нажмите

Выберите AUTO REC и нажмите

Текущий уровень

Уровень

сигнала

срабатывания

В режиме автозаписи вы

можете

принудительно

начать запись, нажав

кнопку REC.

Выберите START LVL (уровень

срабатывания) и нажмите

Выберите ON и нажмите

Примечание:

настройки

• Данные

недоступны во время записи

или воспроизведения

• Функция автозаписи не

может

использоваться

вместе с функциями REC

LEVEL AUTO, PRE REC или

PRE COUNT.

063

————————————————————————————————————————————————————-

2-01-2 Автоостановка записи (AUTO REC STOP)

Функция AUTO REC STOP позволяет останавливать запись, когда уровень входного сигнала становится ниже заданного значения.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Настройте уровень

Нажмите

Установите уровень

сигнала, при котором

Выберите REC и нажмите

запись остановится

Подсказка:

При включенной функции

Выберите AUTO

AUTO STOP на дисплее

STOP и нажмите

отображается

уровень

срабатывания.

Выберите AUTO REC и нажмите

Установите время

Уровень срабатывания

Текущий уровень сигнала

Выберите STOP LVL (уровень

срабатывания) и нажмите

Подсказка:

• Данные настройки недоступны

во

время

записи

или

воспроизведения

Установите время (1-5 секунд),

В режиме автоостановки вы

по прошествии которого запись

•

можете

принудительно

остановится при достижении

завершить

запись, нажав

заданного уровня сигнала.

кнопку STOP.

064

————————————————————————————————————————————————————-

2-02 Предзапись (PRE REC)

Функция PRE REC позволяет включать в запись 2 секунды, предшествовавшие нажатию кнопки REC.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите ON и нажмите

Нажмите

Выберите REC и нажмите

Подсказка:

Если функция PRE REC включена, H4n Pro будет

записывать две секунды, предшествовавшие нажатию

кнопки REC.

Выберите PRE REC и нажмите

Примечание:

• Эта функция недоступна во время записи или

воспроизведения.

• При записи в 96 кГц в режиме 4CH максимальное

время предзаписи — 1 секунда.

• Данная функция не может использоваться вместе с

функциями AUTO и PRE COUNT.

065

————————————————————————————————————————————————————-

2-03 Фильтр низких частот (LO CUT)

Фильтр низких частот позволяет устранить посторонние шумы в записи.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите вход и нажмите

Нажмите

Выберите INPUT и нажмите

Выберите частоту среза и нажмите

Выберите LO CUT и нажмите

Подсказка:

• Доступны одиннадцать настроек фильтра LO CUT:

Выкл, 80, 98, 115, 133, 150, 168, 185, 203, 220 и 237 Гц.

При

использовании

более

высоких

частот

рекомендуется протестировать эффект перед началом

записи.

• Чем меньше число, тем ниже частота среза фильтра.

066

————————————————————————————————————————————————————-

2-04 Компрессор / Лимитер (COMP/LIMIT)

Функция COMP/LIMIT позволяет выравнивать динамический диапазон.

Уровень тихих сигналов во время записи автоматически повышается, а уровень громких понижается.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите источник сигнала

Нажмите

Выберите INPUT и нажмите

Выберите тип компрессора / лимитера

Выберите COMP/LIMIT и нажмите

067

————————————————————————————————————————————————————-

Типы компрессоров / лимитеров

Уровень на

Атака

Релиз

Тип

Пояснение

Порог (дБ)

Соотношение

выходе (дБ)

(мс)

OFF

Компрессор и лимитер отключены

—

COMP1 (GENERAL)

Стандартный компрессор

-48.7

9:1

+6.0

7.2

968

Компрессор понижает

COMP2 (VOCAL)

Вокальный компрессор

-8.4

16:1

1.8

8.7

уровень громких сигналов и

Компрессор для ударных

поднимает общий уровень

COMP3 (DRUM)

-48.2

7:1

+3.6

12.3

947

и перкуссии

записи

LIMIT1 (GENERAL)

Стандартный лимитер

-14.4

60:1

6.4

528

Лимитер сильно

LIMIT2 (CONCERT)

Лимитер для живого выступления

-13.8

32:1

+1.2

1.9

8.5

компрессирует сигнал выше

LIMIT3 (STUDIO)

Лимитер для студийной записи

установленного уровня

-12.0

8:1

+1.2

6.5

423

068

————————————————————————————————————————————————————-

2-05 Автоуровень (REC LEVEL AUTO)

Данная функция автоматически устанавливает уровень громкости записи.

Удерживайте кнопку MENU в

течение двух секунд и начните

Подсказка:

настройку с главного экрана.

Функция REC LEVEL AUTO позволяет автоматически

устанавливать уровень записи на основании

Нажмите

входящего сигнала в режиме ожидания. Если во время

записи громкость сигнала превышает 6 дБ, уровень на

входе автоматически корректируется, при этом новое

значение отображается на дисплее в течение 2 секунд.

Выберите INPUT и нажмите

Дисплей

в режиме ожидания

Текущий уровень

Выберите LEVEL AUTO и нажмите

Режим Stereo

Режим 4CH

Сообщение при превышении уровня в -6 дБ

Выберите ON

Примечание:

• Данную функцию нельзя использовать вместе с AUTO REC.

• Эта функция недоступна во время записи и воспроизведения.

069

————————————————————————————————————————————————————-

2-06 Мониторинг сигнала (MONITOR)

Функция мониторинга позволяет прослушивать входящий сигнал.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите ON и нажмите

Нажмите

Выберите INPUT и нажмите

Выберите MONITOR и нажмите

Подсказка:

Вы можете мониторить входящий сигнал через

стереовыход LINE/ PHONE.

Примечание:

Мониторинг не производится через встроенный динамик.

070

————————————————————————————————————————————————————-

2-07 Уровень входов (INPUT 1/2 LEVEL LINK)

Уровень записи можно настроить отдельно для входов INPUT 1 и 2.

Например, это необходимо при подключении разных типов микрофонов к этим входам.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Подготовка

Установка уровней

Нажмите INPUT 1

Используйте кнопки REC LEVEL

Нажмите

или INPUT 2

Выберите INPUT и нажмите

Используйте кнопки REC LEVEL

Выберите 1/2 LINK.

Выберите OFF и нажмите

Выберите другой вход

Примечание:

Эта функция доступна в режимах

STEREO, 4CH и STAMINA только при

отключенных функциях MS MATRIX и

MONO MIX.

071

————————————————————————————————————————————————————-

2-08 Моно-микшер (MONO MIX)

Функция MONO MIX позволяет сводить сигнал с двух входов в моно-дорожку.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите MONO MIX и нажмите

Нажмите

Выберите INPUT и нажмите

Выберите ON и нажмите

Примечание:

• Имена файлов, сведенных в моно, записываются в

формате “MONO-xxx”.

• Данную функцию нельзя использовать вместе с MS

STEREO MATRIX.

• Эта функция недоступна во время записи или

воспроизведения.

072

————————————————————————————————————————————————————-

2-09 MS STEREO MATRIX

Эта функция позволяет конвертировать сигнал со стереомикрофона при использовании конфигурации mid-side.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Примечание:

ON/OFF

MID LEVEL

SIDE LEVEL

SOURCE

CH SETTING

Включение / выключение

Настройка уровня микрофона MID,

Настройка уровня двунаправленного

Выбор источника сигнала (только в

Назначение входов MID и SIDE на

Эту функцию нельзя

функции MS STEREO MATRIX.

который направлен на источник

микрофона SIDE, расположенного

режиме 4CH).

левый (INPUT 1) и правый (INPUT 2)

Нажмите

использовать вместе

сигнала.

перпендикулярно к микрофону MID.

каналы.

с функцией MONO

Значения: MUTE, −48,0 — +12,0 дБ

MIX.

По умолчанию: +0 дБ

Выберите INPUT и нажмите

Выберите

Выберите MS MATRIX и нажмите

Выберите

Mid

Примечание:

Произведите настройки

Обзор формата стерео MS

стереопанораму, она идеально подходит для записи в больших

Side

Эта технология позволяет конвертировать в стерео сигналы с

открытых пространствах с многочисленными источниками

узконаправленного MID-микрофона

(записывает середину

звука, например, оркестр, живые выступления и звуковые

стереопанорамы) и двунаправленного SIDE-микрофона

ландшафты. Также эта техника очень эффективна для записи

(записывает края стереопанорамы). Вы можете регулировать

звучания комнаты. Так как функция гибко настраивается, ее

ширину панорамы за счет настройки уровня MID-микрофона.

можно использовать не только для студийной записи, но и для

Так как с помощью этой технологии можно записывать широкую

записи репетиций и живых выступлений.

073

074

————————————————————————————————————————————————————-

3-01-1 Хроматический тюнер

В H4n Pro есть тюнер с различными режимами работы.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Настройте инструмент

Нажмите

Индикация на дисплее показывает, насколько

частота входящего сигнала выше или ниже

заданной ноты. Когда частота сигнала совпадет с

частотой заданной ноты, обе стрелки загорятся.

Выберите TOOL и нажмите

Ниже

Выше

Эти маркеры

показывают, насколько

точна настройка

Здесь отображается название ноты,

Выберите TUNER и нажмите

ближайшей по частоте к входящему

сигналу

Подсказка:

• Для настройки используется сигнал с выбранного в

настоящий момент входа

• В режиме 4CH в шаге 4 выберите INPUT и установите

вход, а затем продолжите с шага 5.

Выберите CHROMATIC и нажмите

Примечание:

Эта функция недоступна во время записи и воспроизведения.

См. ☞ Дисплей в режиме тюнера

Струны и названия нот

Стр.78

075

————————————————————————————————————————————————————-

3-01-2 Тюнер: Другие режимы

Помимо хроматического тюнера также доступны строи GUITAR, BASS, OPEN A, OPEN D, OPEN E, OPEN G и DADGAD.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Настройте инструмент

Нажмите

Индикация на дисплее показывает, насколько

частота входящего сигнала выше или ниже

заданной ноты. Когда частота сигнала совпадет с

частотой заданной ноты, обе стрелки загорятся.

Выберите TOOL и нажмите

Ниже

Выше

Эти маркеры

показывают, насколько

точна настройка

Здесь отображается номер

Выберите TUNER и нажмите

заданной струны. Изменить его

можно с помощью колесика.

Подсказка:

• Для настройки используется сигнал с выбранного в

настоящий момент входа.

• В режиме 4CH в шаге 4 выберите INPUT и установите

вход, а затем продолжите с шага 5.

Выберите режим тюнера и нажмите

Примечание:

Эта функция недоступна во время записи и воспроизведения.

См. ☞ Дисплей в режиме тюнера

Струны и названия нот

Стр.78

076

————————————————————————————————————————————————————-

3-01-3 Калибровка тюнера

С помощью этой функции вы можете откалибровать тюнер для точной настройки.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите CALIB и нажмите

Нажмите

Выберите TOOL и нажмите

Выберите эталонную частоту

Выберите TUNER и нажмите

Подсказка:

• Эталонная частота по умолчанию 440 Гц.

• Диапазон: 435 Гц до 445 Гц с шагом в 1 Гц.

Шаги 1-3 используются

для всех настроек

Примечание:

тюнера

Эта функция недоступна во время записи и воспроизведения.

077

————————————————————————————————————————————————————-

Только в режиме 4CH

3-01-4 Тюнер: Источник сигнала

В режиме 4CH вы можете выбрать источник сигнала для настройки.

Подсказка:

Удерживайте кнопку MENU в течение двух

секунд и начните настройку с главного экрана.

Индикация на дисплее

Строи и номера струн

Тюнер… Стр.75

Номер струны/нота

Строй

Выберите INPUT и нажмите

GUITAR

BASS

Слишком низко

OPEN A

OPEN D

OPEN E

OPEN G

Выберите вход и нажмите

DADGAD

Слишком высоко

Нет сигнала (хроматический тюнер)

Примечание:

Эта функция недоступна во время записи и воспроизведения.

078

————————————————————————————————————————————————————-

3-02 Метроном

Встроенный метроном имеет функцию обратного отсчета.

Примечание:

Удерживайте кнопку MENU в

течение двух секунд и начните

Клик метронома звучит с начала записи или воспроизведения. Если вы

настройку с главного экрана.

начнете запись или воспроизведение с середины трека, удары

метронома могут быть не синхронизированы с темпом.

Нажмите

Вкл./Выкл. (CLICK)

Обратный отсчет (PRE COUNT)

Включение / выключение метронома во

Установите обратный отсчет перед началом

Темп (TEMPO)

Тип (SOUND)

Размер (PATTERN)

Громкость (LEVEL)

время записи / или воспроизведения.

записи. Эта функция недоступна вместе с

Настройка темпа метронома

Настройка типа клика

Настройка размера

Настройка громкости

Выберите TOOL и нажмите

функциями PRE REC или AUTO REC.

Выберите

Select

Выберите

Выберите METRONOME и нажмите

Выберите

Adjust

Выберите

Выберите ON или OFF

Выберите OFF, 1-8

По умолчанию: 120.0

По умолчанию: bell

По умолчанию: 4/4.

Доступны 11 уровней

beats или SPECIAL.

громкости.

Выкл. (OFF)

—Запись / Воспр.

Значения: 40.0 — 250.0

Значения: BELL, CLICK,

Значения: 0/4 (без

Произведите настройки

Отсчет SPECIAL

— Только при записи

BPM с шагом в 0,1 BPM.

STICK, COWBELL или HI-Q.

акцента), 1/4 — 8/4 или 6/8.

— Только при воспр.

079

080

————————————————————————————————————————————————————-

3-03-1 Обзор эффектов

Здесь приводится информация об использовании эффектов и коммутации.

Использование эффектов

Войдите в режим MTR

Стр.36

3.Импортируйте патч

1. Используйте эффект

2.Отредактируйте патч (EDIT)

Стр.89

Предустановки

Выберите режим:

Стр.83

Выберите подходящий предустановленный патч

•Импортировать один (EACH)

•Импортировать все (ALL)

Отредактируйте модули

Настройте громкость

Переименуйте патч

Модули:

Стр.87

• PRE AMP

Стр.85

• EFX

Стр.86

Настройте параметры

Стр.141

Сохраните патч (STORE)

Стр.88

Запись Стр.53

081

————————————————————————————————————————————————————-

Только в режиме MTR

Коммутация эффектов

Вы можете применять эффекты к моно- и стереосигналу в режиме MTR.

Путь сигнала будет зависеть от используемых входов и дорожек.

1. Выбран вход INPUT 1 или 2

Эффект

INPUT 1 / 2

Дорожка

PRE AMP

EFX

Запись на одну

дорожку

2. Выбраны входы MIC или INPUT 1 и 2

MIC L или INPUT 1

Эффект

Дорожка

PRE AMP

EFX

MIC R или INPUT 2

1. Выбран вход INPUT 1 или 2

Дорожка

Эффект

INPUT 1 / 2

PRE AMP

EFX

Дорожка

Запись на две

дорожки

2. Выбраны входы MIC или INPUT 1 и 2

MIC L или INPUT 1

Дорожка

Эффект

PRE AMP

EFX

MIC R или INPUT 2

Дорожка

082

————————————————————————————————————————————————————-

Только в режиме MTR

3-03-2 Эффекты (EFFECT)

С помощью двух модулей EFFECT в режиме MTR вы можете добавлять к входящему сигналу различные эффекты.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите No.: (название патча) и нажмите

Нажмите

Номер патча: имя патча

Вкл./Выкл. эффект

Выберите EFFECT и нажмите

IMPORT: импорт патча из

другого проекта

EDIT: создать или

отредактировать патч

Выберите PATCH и нажмите

См. ☞

Список патчей Стр.141

Стр.147

Выберите ON и нажмите

Удерживайте MENU в течение

двух секунд, чтобы вернуться

в главный экран.

Примечание:

Патчи

Настройки

эффектов

сохраняются

в патчи.

Всего

доступно

патчей, из них

предустановленных.

083

————————————————————————————————————————————————————-

3-03-3 Редактирование патчей (EFFECT EDIT)^{Только в режиме MTR}

Вы можете создавать собственные патчи, комбинируя эффекты и различные настройки.

Меню настройки

Выберите нужный патч и нажмите

PRE AMP

LEVEL

Эмулятор гитарных и

Настройка громкости патча

басовых предусилителей

Выберите EDIT и нажмите

RENAME

Переименование патча

EFX

Эффекты модуляции,

хорус и дилей

STORE

Выберите параметр и нажмите

Сохранение патча

084

————————————————————————————————————————————————————-

3-03-4 Модуль PRE AMP

Только в режиме MTR

Вы можете отредактировать предустановленные патчи на свое усмотрение.

Выберите нужный патч и отредактируйте его

Стр.84

Настройте модуль PRE AMP

Настройте параметр

Иконки

Выберите PRE AMP и нажмите

Модуль PRE AMP

вкл. / выкл.

Нажмите OFF/ON, чтобы

включить модуль PRE AMP

Эффект

Тип AMP

CABINET, EQ, LEVEL и т.д..

Выберите параметр и нажмите

ZNR

См. ☞

Параметры модуля

PRE AMP

Стр.141

085

————————————————————————————————————————————————————-

Только в режиме MTR

3-03-5 Модуль EFX

Отредактируйте параметры патча, чтобы добиться желаемого эффекта.

Выберите нужный патч и отредактируйте его

Стр.84

Настройте модуль EFX

Иконки

Выберите EFX и нажмите

Модуль EFX

вкл./выкл.

Нажмите OFF/ON, чтобы

Подсказка:

включить модуль EFX

Прежде чем настраивать

модули PRE AMP и EFX,

необходимо включить их

(статус ON).

Тип эффекта

По умолчанию: Если

EFX

модуль

выключен,

настройки недоступны.

Нельзя

выбрать

Выберите параметр и нажмите

выключенный модуль

Доп. параметры

См. ☞

Параметры модуля

EFX

Стр.143

086

————————————————————————————————————————————————————-

3-03-6 Громкость и имя патча (LEVEL/RENAME)^{Только в режиме MTR}

Вы можете настраивать громкость патчей и переименовывать их.

Редактирование… Стр.84

Громкость

Переименование

Выберите LEVEL и нажмите

Выберите RENAME и нажмите

Отрегулируйте громкость и

Переименуйте патч и нажмите

нажмите

Выберите OK и нажмите

Примечание:

Для сохранения патча

нажмите STORE. Для

возврата в главный

экран без сохранения

изменений нажмите

MENU.

087

————————————————————————————————————————————————————-

Только в режиме MTR

3-03-7 Сохранение патча (STORE)

Редактирование … Стр.84

Сохранение

Выберите STORE и нажмите

Подсказка:

В несохраненном патче рядом с измененными

параметрами появится маркер ED.

Выберите патч для

сохранения и нажмите

Изменения

Подтверждение

не сохранены

изменений

При нажатии “YES” текущий

патч будет перезаписан.

Чтобы сохранить патч в

отдельный

файл,

используйте

функцию

STORE. Патчи сохраняются

по проектам.

Выберите EXECUTE и нажмите

088

————————————————————————————————————————————————————-

3-03-8 Импорт патчей (EFFECT IMPORT)

Вы можете применить к текущему проекту патч, импортированный из другого проекта.

Выбор эффекта …Стр.83 (EFFECT)

Импорт всех патчей (ALL)

Нажмите IMPORT

Выберите проект и нажмите

Выберите NEXT и нажмите

в экране EFFECT.

Выберите MODE и нажмите

Выберите YES и нажмите

Выберите режим и нажмите

Все патчи в проекте,

выбранные в шаге

импортируются в текущий

проект.

089

————————————————————————————————————————————————————-

Только в режиме MTR

Импорт одного патча (EACH)

Выберите NEXT и нажмите

Выберите YES и нажмите

Патч, выбранный в шаге 6,

Выберите патч для импорта и нажмите

импортируется в текущий проект

Примечание:

Если не выбран

проект,

то

при

нажатии IMPORT

появится сообщение

“No Other Project!”

Выберите патч для сохранения и нажмите

Подсказка:

Режим импорта

Проект для импорта

Старт импорта

Текущий проект

090

————————————————————————————————————————————————————-

3-04-1 Режим караоке (KARAOKE)

В режиме караоке вы можете записывать вокал или дополнительную партию гитары под фонограмму.

Режим Karaoke

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Подготовка

Выберите стереофайл для

фонограммы

Создание нового проекта

Подготовка

Назначьте файл на дорожку KARAOKE

Karaoke . …..Стр.118

Импортируйте файл в проект

Выберите меню дорожки

• Копирование файлов

и нажмите

в папку проекта..Стр.37

• Перемещение

файлов

Стр.117

Настройте режим караоке

1. Выберите дорожку и

откройте меню дорожки

2.Включите KARAOKE

Выберите KARAOKE и нажмите

Выберите FILE и нажмите

3. Назначьте файл

Настройте дорожку

• LEVEL

• CENTER CANCEL

• KEY

• FINE

Выберите ON и нажмите

Выберите файл с фонограммой и нажмите

Исполните партию

4. Подключите микрофон

5. Настройте дорожку

для записи

6.Произведите запись

• Воспроизведение

• Запись

091

————————————————————————————————————————————————————-

Только в режиме MTR

Продолжение

на следующей странице

Включите подавление средних частот

Измените тональность

Выберите меню дорожки

Karaoke и нажмите

Подсказка:

Выберите CNT CANCEL и нажмите

Выберите KEY и нажмите

Меню дорожки KARAOKE

отличается от меню других

дорожек.

Громкость / LEVEL

Подавление ср.частот /

CNT CANCEL

Выберите ON и нажмите

Тональность / KEY

Настройте и нажмите

Точная настройка /

FINE

Файл / FILE

Караоке / KARAOKE

092

————————————————————————————————————————————————————-

3-04-2 Запись в режиме караоке (KARAOKE)^{Только в режиме MTR}

Точная настройка тональности

Запись в режиме KARAOKE

Выберите меню дорожки

Karaoke и нажмите

Подключите микрофон

Выберите вход, к которому подключен

микрофон

Выберите меню

дорожки и нажмите

Выберите FINE и нажмите

Нажмите, чтобы потренироваться

перед записью

Нажмите кнопку REC для

Настройте и нажмите

входа в режим ожидания

Затем нажмите кнопку

Примечание:

PLAY/PAUSE для

Вы не можете использовать эту

начала записи

функцию вместе с эффектами.

См. ☞

Меню дорожки Стр.57

093

————————————————————————————————————————————————————-

4-01 Воспроизведение файлов (Режимы STEREO, 4CH и STAMINA)

Сразу после записи вы можете воспроизвести файл с помощью кнопки PLAY/PAUSE.

Чтобы воспроизвести файл в другое время, следуйте данным инструкциям.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите SELECT и нажмите

Нажмите

Выберите FILE и нажмите

Нажмите, чтобы начать воспроизведение

Быстрый вызов

Вы можете выбирать

файлы в папке

Быстрый вызов

в главном экране.

Нажмите TRACK

в главном экране

Выберите нужный файл и нажмите

Имя файла

Подсказка:

• В главном экране вы можете перейти сразу к

шагу 3, нажав кнопку TRACK 2.

• Если вы нажмете PLAY/PAUSE после выбора

файла, воспроизведение начнется сразу.

• В главном экране вы можете выбирать файлы

См. ☞

в текущей папке с помощью колесика.

Выбор файла Стр.104

094

————————————————————————————————————————————————————-

4-02 Режимы воспроизведения

Помимо обычного воспроизведения файлов в папке вы также можете воспроизвести только один файл,

поставить повтор одного или всех файлов.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Нажмите, чтобы начать воспроизведение

Нажмите

Выберите PLAY MODE и нажмите

Выберите режим и нажмите

PLAY ALL

Воспроизвести все файлы в папке

PLAY ONE

Воспроизвести один файл

REPEAT ONE

Повторять один файл

REPEAT ALL

Повторять все файлы в папке

Примечание:

Выберите нужный режим

Данная настройка недоступна во время

записи или воспроизведения.

095

————————————————————————————————————————————————————-

4-03 Расстановка маркеров

Во время воспроизведения вы можете добавлять маркеры в файл,

а затем быстро перемещаться по ним.

Во время

Добавление маркеров

воспроизведения

нажмите кнопку REC

Маркер A

Маркер B

Воспроизведение файла с маркерами

Файл

Используйте кнопки FF и REW для

перемещения между маркерами в

файле.

Текущая позиция

Примечание:

• Маркеры можно добавлять только к файлам WAV.

• Максимальное число маркеров в файле: 99.

• Добавленные маркеры нельзя удалить.

Подсказка:

• Нажмите кнопку REC во время

записи, чтобы добавить маркер.

• Список маркеров в файле можно

осмотреть с помощью MARK LIST.

См. Список маркеров Стр.115

096

————————————————————————————————————————————————————-

4-04 Повтор выбранного отрезка (AB REPEAT)

Функция AB REPEAT позволяет зацикливать воспроизведение отрезка файла.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Нажмите, чтобы начать воспроизведение

Нажмите

Выберите TOOL и нажмите

Точка A перемещается

Нажмите, чтобы установить точку A

Выберите AB REPEAT и нажмите

В точку A помещается маркер, затем появляется маркер B

Нажмите, чтобы установить точку B

Воспроизведение

зациклится на отрезке

между точками А и B

Подсказка:

Вы можете установить точки A и B во время паузы.

097

————————————————————————————————————————————————————-

Примечание:

Во время записи и воспроизведения вы не можете

производить настройки функции AB REPEAT дальше шага 3.

Подсказка:

Внимание:

При использовании кнопок FF и REW

имейте в виду, что быстрое нажатие

(менее

2 секунд) переключает на

следующий файл или маркер.

Нажмите

Для перемотки удерживайте кнопки

и удерживайте

FF и REW дольше 2 секунд.

для перемотки

После установки точек A и B нажмите кнопку REC,

чтобы отменить все настройки.

Функции кнопок в режиме AB REPEAT

Добавить/удалить точки A и B

Остановка

Воспроизведение / Пауза

Перемотка вперед / назад

(при удержании дольше 2 секунд)

Следующий / предыдущий файл

или маркер (при коротком нажатии)

098

————————————————————————————————————————————————————-

Только в режиме STEREO

4-05 Скорость воспроизведения

Вы можете отрегулировать скорость воспроизведения файла.

Удерживайте кнопку MENU в

Быстрый вызов

течение двух секунд и начните

Нажмите TRACK

настройку с главного экрана.

в главном экране.

Отрегулируйте скорость

Нажмите

Вы можете установить

скорость в диапазоне от 50%

Выберите TOOL и нажмите

до 150% с шагом в 5%.

Нажмите, чтобы начать воспроизведение

Выберите SPEED и нажмите

Примечание:

Во время записи и воспроизведения вы не можете настраивать дальше шага 3.

Подсказка:

• Вы можете быстро перейти к настройке скорости, нажав на кнопку TRACK 3

в главном экране.

• Вы можете установить скорость в диапазоне от 50% до 150% с шагом в 5%.

(по умолчанию: 100%)

• Вы можете перемещаться по файлу с помощью кнопок FF и REW.

099

————————————————————————————————————————————————————-

Только в режиме 4CH

4-06 Микшер

В режиме 4CH вы можете использовать функцию микшера для настройки громкости и панорамы двух стереофайлов.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Громкость (LEVEL)

Панорама (PAN)

Нажмите

Выберите MIXER и нажмите

Значения:

MUTE, −48,0 дБ —

+12,0 дБ

(по умолчанию: 0 дБ

L 100 — C (центр) — R 100

Текущий вход

(по умолчанию: C (центр))

Название параметра

(MIC или INPUT)

и значение

Иконка фейдера

Подсказка:

Иконка регулятора

В экране микшера курсор

перемещается от MIC

LEVEL к MIC PAN, затем к

Курсор показывает

INPUT LEVEL и к INPUT

выбранный параметр PAN.

100

————————————————————————————————————————————————————-

4-07 Воспроизведение файлов (Режим MTR)^{Только в режиме MTR}

В режиме MTR есть несколько способов воспроизведения файлов. Например, вы можете создавать и воспроизводить файлы

раздельно, назначать их на дорожки или воспроизводить их одновременно.

Дорожка 1

Запись первой

Запись

Нет файла

Нажмите

дорожки

TRK1-00.wav

Запись второй

Воспроизведение

Запись

Нет файла

Нажмите

дорожки

TRK2-00.wav

Запись третьей

Воспроизведение

Запись

Нет файла

Нажмите

дорожки

TRK3-00.wav

Запись четвертой

Воспроизведение

Запись

Нажмите

дорожки

TRK4-00.wav

Воспроизведение

Нажмите

четырех дорожек

TRK1-00.wav

TRK2-00.wav

TRK3-00.wav

TRK4-00.wav

Режимы

Запись

Воспроизведение

Перезапись

OVER WRITE

TRK1-00.wav

TRK2-00.wav

TRK3-00.wav

TRK4-00.wav

Нажмите

ALWAYS NEW

TRK1-01.wav

Нажмите

Воспроизведение

Назначение файлов

Guitar.wav

Bass.wav

TRK3-01.wav

TRK4-01.wav

См. ☞ Меню дорожки ^Стр.57

101

————————————————————————————————————————————————————-

Только в режиме MTR

4-08 Использование счетчика

С помощью счетчика вы можете быстро перейти к любому месту записи.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

В главном экране выберите

Выберите параметр

счетчик и нажмите

(часы, минуты или секунды)

Счетчик

Установите значение и нажмите

Подсказка:

Часы: минуты: секунды: миллисекунды

102

————————————————————————————————————————————————————-

5-01 Выбор папки

Следуйте этой инструкции, чтобы открыть папку.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Нажмите

Выберите FOLDER и нажмите

Быстрый выбор

Нажмите TRACK

в главном экране.

Выберите нужную папку и нажмите

Примечание:

• Данная функция недоступна во время записи или

воспроизведения.

• Вы можете выбрать одну из 10 папок в режимах

STEREO, STAMINA и 4CH.

Подсказка:

Вы можете открыть меню выбора папки, нажав кнопку

Текущая папка

TRACK 1 в главном экране.

103

————————————————————————————————————————————————————-

5-02 Выбор файла

Вы можете выбирать файлы для воспроизведения из списка.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите SELECT и нажмите

Нажмите

Выберите FILE и нажмите

Быстрый вызов

Нажмите TRACK

в главном экране.

Проверьте имя файла

Выберите файл и нажмите

Подсказка:

• Вы также можете просматривать файлы в папке с

помощью колесика.

Все операции с

• Вы можете перейти к списку файлов из главного

файлами

начинаются с

экрана с помощью кнопки TRACK 2.

этих шагов

104

————————————————————————————————————————————————————-

5-03 Информация о файле

С помощью данной функции вы можете посмотреть информацию о файле.

Выберите файл . . . Стр.104

Выберите INFORMATION и нажмите

NAME

Название файла

Дата записи (или дата изменения на

DATE

компьютере или другом устройстве)

Формат файла

FORMAT

(в режиме MTR отображается MONO или STEREO)

SIZE

Размер файла (кБ или мБ)

TIME

Длительность файла

105

————————————————————————————————————————————————————-

5-04 Удаление файлов

Вы можете удалить выбнный файл.

Выберите файл . . . Стр.104

Выберите DELETE и нажмите

Выберите YES и нажмите

Выбранный файл

Примечание:

Внимание!

После удаления файл нельзя

будет восстановить.

106

————————————————————————————————————————————————————-

5-05 Удаление всех файлов

Вы можете удалить все файлы в папке или проекте.

Выберите файл . . . Стр.104

Выберите DELETE ALL и нажмите

Выберите YES и нажмите

Название выбранной

папки или проекта. Все

файлы в ней будут

удалены.

Примечание:

Внимание!

После удаления файлы нельзя

будет восстановить.

107

————————————————————————————————————————————————————-

Только в режиме MTR

5-06 Копирование файлов

В режиме MTR вы можете копировать файлы. Копии сохраняются в том же проекте, что и оригинал.

Эта функция полезна, если вы хотите сохранить оригинал и редактировать копию.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите COPY и нажмите

Нажмите

Выберите FILE и нажмите

Выберите EXECUTE и нажмите

Выберите нужный файл и нажмите

Подсказка:

Переименование файлов: По умолчанию копии присваивается имя COPY-XXX.

При необходимости вы можете переименовать файл.

См. ☞

Переименование

Стр.109

108

————————————————————————————————————————————————————-

5-07 Переименование файлов

В режимах STEREO, MTR и STAMINA вы можете изменять названия файлов.

Файлы, записанные в режиме 4CH, нельзя переименовать.

Выберите файл . . . Стр.104

Поменяйте символ и нажмите

Выберите RENAME и нажмите

Выберите символ с

помощью колесика

Выберите символ и нажмите

Нажмите

Выберите символ

Нажмите колесико

для изменения

для подтверждения

Выберите OK и нажмите

Нажмите колесико,

чтобы выделить

символ

109

————————————————————————————————————————————————————-

Подсказка:

Примечание:

Если в названии файла

Символы появляются в

Если файл с выбранным

больше 12 символов, на

следующем порядке:

именем уже есть в папке,

дисплее появится треу-

появится сообщение “This

гольник, показывающий,

(пробел)!#$%&()+,-01234

File Name Already Exists!”

что название продол-

56789;=@ABCDEFGHIJ

и откроется предыдущий

жается за пределами

KLMNOPQRSTUVWXYZ

экран, где вам нужно

экрана.

^_`abcdefghijklmnopqrst

будет поменять название

uvwxyz{}˜

файла.

110

————————————————————————————————————————————————————-

Только в режиме STEREO

5-08 Конвертирование в формат MP3

В режиме STEREO вы можете конвертировать файлы WAV в формат MP3 с разным битрейтом.

Выберите файл. . . Стр.104

Выберите MP3 ENCODE и нажмите

Выберите EXECUTE и нажмите

Выберите BIT RATE и нажмите

Подсказка:

• Название конвертированного файла записывается в

формате “(имя оригинала).mp3”.

• Вы не можете создать два

файла с одинаковым

названием.

Если

на

дисплее сообщение

“File

Выберите битрейт и нажмите

Name Exists!” выберите

RENAME и поменяйте имя.

48, 56, 64, 80, 96, 112, 128, 160, 192, 224,

Битрейт (кбит/с)

256, 320, VBR (по умолчанию: 128 кбит/с)

См. ☞ П ереим енование ^Стр.109

111

————————————————————————————————————————————————————-

5-09 Нормализация громкости

Эта функция автоматически регулирует уровень громкости файла, позволяя добиться

более ровного звучания.

Выберите файл. . . См.104

Выберите NORMALIZE и нажмите

Выберите YES и нажмите

Примечание:

Функция нормализации доступна только

для файлов в формате WAV.

112

————————————————————————————————————————————————————-

5-10 Конвертация в стереоформат

С помощью этой функции можно свести запись в режиме 4CH в стереофайл.

Файл будет сохранен в папке режима STEREO.

Выберите файл. . . Стр.104

Выберите STEREO ENCODE

Настройте MIXER: Включите MIXER перед конвертацией

Выберите STEREO ENCODE

Выберите MIXER и нажмите

и нажмите

Выберите ENABLE и нажмите

См. ☞

Микшер С тр .100

ENABLE

Включить MIXER

Не использовать MIXER. Два файла

DISABLE

будут конвертированы одинаково.

113

————————————————————————————————————————————————————-

Только в режиме 4CH

Выберите папку для сохранения

Выберите SAVE IN

Конвертация

конвертированного стереофайла.

Подсказка:

Выберите SAVE IN и нажмите

Выберите EXECUTE и нажмите

Два файла не могут

называться

одинаково.

Если на дисплее появилось

сообщение

“File

Name

Exists!”, выберите RENAME

и измените имя.

Выберите папку и нажмите

Конвертированный

файл

сохраняется в той же папке.

Ему автоматически присва-

ивается имя как в режиме

4CH, но вместо

M/I

ставится MIX.

См. ☞

Микшер С тр.109

114

————————————————————————————————————————————————————-

5-11 Список маркеров

Вы можете посмотреть список маркеров в файлах WAV.

Выберите файл. . . Стр.104

Выберите MARK LIST и нажмите

Подсказка:

Если в файле нет маркеров, на

дисплее появится сообщение

“No Mark!”.

Дропаут (потеря сигнала) при записи на SD-карту

При записи данных на SD-карту скорость обработки иногда

недостаточная, что вызывает потерю сигнала.

Скорость обработки зависит от выбранного режима, формата, типа

SD-карты и т.д. При записи в низком качестве дропауты происходят

Этим символом

редко,

но

при

обозначается дропаут

Режим Stereo

Режим 4CH

большой загрузке

Этот маркер был добавлен

WAV 96кГц/24бит

WAV 48кГц/24бит

они могут возникать

пользователем

Тяжелее

WAV 44.1кГц/24бит

чаще. В этом случае



WAV 96кГц/16бит

WAV 48кГц/16бит

поменяйте формат

WAV 44.1кГц/16бит

записи.

WAV 48кГц/24бит

WAV 44.1кГц/24бит

Примечание:

WAV 48кГц/16бит

См. ☞

H4n Pro автоматически поставит

WAV 44.1кГц/16бит



Формат

Стр.49

маркер в точках дропаута во

Легче

Маркеры

Стр.96

время записи.

MP3

115

————————————————————————————————————————————————————-

Только в режиме STEREO

5-12 Разделение файлов

В режиме STEREO вы можете разделить файл в любой точке.

Выберите файл . . . Стр.104

Выберите DIVIDE и нажмите

Нажмите в выбранной точке

Функции кнопок в

режиме DIVIDE

Разделить

файл

Нажмите, чтобы начать

Воспр./Пауза

воспроизведение

Выберите Yes и нажмите

Текущая позиция

Перемотка вперед

и назад (удержание

дольше 1 сек)

Перемотка на 1

секунду или к

след.маркеру

(короткое нажатие)

Текущее положение

счетчика

Подсказка:

В ходе разделения создается два файла.

К названию первой части добавляется

“A”, а к названию второй — “B”.

116

————————————————————————————————————————————————————-

5-13 Перемещение файлов

Вы можете перемещать файлы в другие папки или проекты.

Подсказка:

Правила перемещения

• В папку STEREO можно

Выберите файл . . . Стр.104

переместить

только

стереофайл. Файлы моно

нельзя переместить.

Выберите MOVE и нажмите

Выберите NEXT и нажмите

• В папку 4CH можно перемес-

тить только файлы 4CH.

• В проекты MTR можно

переместить только файлы

44.1кГц/16бит.

• Если попытаться перемес-

тить файл в другом формате,

появится сообщение

“44.1

kHz/16 bit WAV Format Only!”

Выберите папку/проект

Выберите MOVE TO и нажмите

Перемещение в проект MTR

Чтобы переместить папку в

проект MTR, должна быть

Выберите место назначения

создана папка проекта. Если

папки нет, появится надпись

“No Project!”.

См. ☞

Формат

Стр.118

Переименование Стр.109

117

————————————————————————————————————————————————————-

Только в режиме MTR

5-14 Создание проекта

Все настройки дорожек и эффектов в режиме MTR сохраняются в проектах. Чтобы создать новый проект, следуйте этой инструкции.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Подсказка:

Переименование нового проекта:

Номер проекта

Нажмите

• Новому проекту авто-

Выберите NAME и нажмите

матически присваивается

номер

Выберите PROJECT и нажмите

• Номер проекта нельзя

помвенять

• Можно использовать одно

название для нескольких

проектов

Выберите символ и нажмите

Выберите NEW PROJECT и нажмите

Выберите OK и нажмите

Выберите EXECUTE и нажмите

Максимальное число

(пробел)!”#$%&()*+,-./0123456789:;=?@ABCDEF

проектов

GHIJKLMNOPQRSTUVWXYZ \ ^_`abcdefghijklmnop

Вы можете создать до 1000

qrstuvwxyz{¦}˜

проектов. Имя проекта состоит

из 8 символов.

Порядок появления символов при переименовании

118

————————————————————————————————————————————————————-

Только в режиме MTR

5-15 Выбор проекта

С помощью этой инструкции вы можете выбрать проект.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите нужный проект и нажмите

Нажмите

Выберите PROJECT и нажмите

Выберите SELECT и нажмите

119

————————————————————————————————————————————————————-

Только в режиме MTR

5-16 Удаление проекта

Чтобы удалить проект, следуйте данной инструкции.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите проект и нажмите

Нажмите

Выберите PROJECT и нажмите

Выберите YES и нажмите

Примечание:

После удаления проект

нельзя будет восстановить.

Выберите DELETE и нажмите

Примечание:

Если проект защищен, то

чтобы удалить

его,

необходимо

снять

защиту.

См. ☞

Защита С т р .1 2 5

120

————————————————————————————————————————————————————-

Только в режиме MTR

5-17 Переименование проекта

Чтобы переименовать проект, следуйте данной инструкции.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите символ и нажмите

Нажмите

Выберите PROJECT и нажмите

Измените символ и нажмите

Выберите RENAME и нажмите

Выберите OK и нажмите

Подсказка:

Номер проекта

• Новому

проекту

Выберите проект и нажмите

автоматически присва-

Порядок появления символов при

ивается номер

переименовании:

• Номер проекта нельзя

поменять

(Пробел)!”#$%&()*+,-./0123456789:;= ?

• Можно использовать одно

@ABCDEFGHIJKLMNOPQRSTUVWXY Z \

название для нескольких

^_`abcdefghijklmnopqrstuvwxyz{¦}˜

проектов

121

————————————————————————————————————————————————————-

Только в режиме MTR

5-18 Копирование проекта

При копировании проекта создается проект под новым номером.

Выберите проект . . . Стр.119

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Нажмите

Подсказка:

Выберите PROJECT и нажмите

Изменение номера исходного проекта

По умолчанию отображается

Выберите COPY и нажмите

наименьшее неиспользован-

ное число

Изменение имени исходного проекта

Выберите EXECUTE и нажмите

См. ☞ Переименование ^Стр.121

122

————————————————————————————————————————————————————-

5-19 Субмикс проекта

Дорожки, записанные в режиме MTR, можно свести в моно или стереофайл.

Выберите проект . . Стр.119

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите BOUNCE

Выберите имя для микса Перейдите к след.шагу, если имя подходит →

В главном экране выберите

Выберите NAME и нажмите

BOUNCE и нажмите

Файлу будет

автоматически

присвоено имя

в формате “BOUNCEXX”.

Субмикс (BOUNCE)

Измените имя файла

См. ☞ П ереим енование ^Стр.109

123

————————————————————————————————————————————————————-

Только в режиме MTR

Выберите формат: моно или стерео

Сведение

Выберите FORMAT и нажмите

Выберите EXECUTE и нажмите

Подсказка:

Сведение

—

это

преобразование несколь-

ких

звуковых

дорожек в один моно-

или стереофайл.

5 мин

Выберите тип файла и нажмите

Дорожка 1

Субмикс

Дорожка 2

5 мин

Дорожка 3

Дорожка 4

Стереофайл

В результате сведения

создается новый файл в

том же проекте.

STEREO

Стерео

Примечание:

MONO

Моно

Данная функция недоступна

во время записи или

воспроизведения.

124

————————————————————————————————————————————————————-

Только в режиме MTR

5-20 Защита проекта

С помощью функции PROTECT можно предотвратить разделение дорожек и изменение файлов в проекте.

Выберите проект . . . Стр.119

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите ON и нажмите

Нажмите

Выберите PROJECT и нажмите

Этот значок показывает,

что проект защищен

Подсказка:

При попытке изменить файл,

назначенный на дорожку,

появится

сообщение

Выберите PROTECT и нажмите

“Project Protected”.

Подсказка:

Функцию PROTECT можно использовать, чтобы

защитить записи от случайных изменений.

125

————————————————————————————————————————————————————-

6-01 Подсветка дисплея

Вы можете настроить режим подсветки дисплея.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите нужное значение и нажмите

Нажмите

Выберите SYSTEM и нажмите

OFF

Подсветка отключена

Подсветка все время включена

15sec

Подсветка в течение 15 секунд с

(по умолч.)

момента последнего нажатия клавиш

Подсветка в течение 30 секунд с

30sec

момента последнего нажатия клавиш

Выберите LIGHT и нажмите

Примечание:

Данная

функция

недоступна

во время записи и воспроизведения.

126

————————————————————————————————————————————————————-

6-02 Встроенная память

При отсутствии SD-карты вы можете записать до 35 секунд аудио во внутреннюю память устройства.

Например, это может пригодиться для записи голосовых заметок.

Изменение режима записи

Удерживайте кнопку MENU в течение

двух секунд и начните настройку с

главного экрана.

Нажмите

Выберите REC&PLAY

Выберите TOOL и нажмите

Переключение в режим MEMORY REC

☞ Запись Стр.47

Запись и воспроизведение

☞ Воспр. Стр.94

Выберите MEMORY REC и нажмите

Примечание:

Во внутреннюю память можно записать только один файл

длительностью до

35 секунд. Каждый новый файл будет

записываться поверх предыдущего.

127

————————————————————————————————————————————————————-

Только в режиме STEREO

Перенос файла на SD-карту

Удерживайте кнопку MENU в течение

двух секунд и начните настройку с

Откройте BLT-IN MEMORY REC … Стр.127

главного экрана.

Выберите BACKUP и нажмите

Выберите EXECUTE и нажмите

Выберите NAME, чтобы переименовать файл,

Примечание:

и FOLDER, чтобы выбрать папку назначения.

Если в папке уже

существует файл с таким

именем, вы можете либо

переименовать его, либо

отменить операцию.

В экране подтверждения

выберите YES и нажмите

Подсказка:

Папка назначения находится в стерео-режиме.

Файл будет перемещен на SD-

карту и удален из встроенной

памяти устройства.

128

————————————————————————————————————————————————————-

6-03 Контрастность дисплея

Чтобы отрегулировать контрастность дисплея, следуйте этой инструкции.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите значение и нажмите

Нажмите

Выберите SYSTEM и нажмите

Значения контрастности: от 1

до 8. Чем больше число, тем

больше контраст (по умолч.: 5).

Низкий контраст

↑

↓

Высокий контраст

Выберите CONTRAST и нажмите

Примечание:

Данная

настройка

недоступна

во время записи и воспроизведения.

129

————————————————————————————————————————————————————-

6-04 Тип батарей

Если вы укажете тип батарей, информация об оставшемся времени работы будет отображаться более корректно.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Выберите тип батарей и нажмите

Нажмите

Выберите SYSTEM и нажмите

ALKALINE

Щелочные батареи (по умолчанию)

Никель-метал-гидридные

Ni-MH

аккумуляторы

Выберите BATTERY и нажмите

Примечание:

Типы батарей

• Используйте щелочные батареи или NiMH аккумуляторы.

• Данная настройка недоступна во время записи и

воспроизведения.

130

————————————————————————————————————————————————————-

6-05 Версия прошивки

При включении устройства вы можете посмотреть текущую версию прошивки.

Удерживайте кнопку MENU в

течение двух секунд и начните

настройку с главного экрана.

Нажмите

Выберите SYSTEM и нажмите

Выберите VERSION и нажмите

Версия системы

Версия

Примечание:

загрузчика

Данная

настройка

недоступна во время записи

и воспроизведения.

131

————————————————————————————————————————————————————-

6-06 Заводские настройки

Данная функция восстанавливает заводские настройки устройства.

Удерживайте кнопку MENU

в течение двух секунд и

начните

настройку

главного экрана.

Выберите YES и нажмите

Нажмите

Выберите SYSTEM и нажмите

Выберите FAC RESET и нажмите

Примечание:

• Данная функция недоступна во время записи и

воспроизведения.

• Внимание: при сбросе к заводским настройкам все

текущие настройки устройства будут удалены и

вернутся к значениям по умолчанию.

132

————————————————————————————————————————————————————-

6-07 Оставшееся место на SD-карте

Чтобы узнать, сколько места осталось на SD-карте, следуйте данным инструкциям.

Удерживайте кнопку MENU в

течение двух секунд и

начните

настройку

главного экрана.

Нажмите

Выберите SD CARD и нажмите

Выберите REMAIN и нажмите

Оставшееся место

(в процентах)

Оставшееся место (мБ)

Оставшееся

время

записи в текущем

режиме

Примечание:

Данная функция недоступна во

время записи и воспроизведения.

133

————————————————————————————————————————————————————-

6-08 Форматирование

Чтобы отформатировать SD-карту, следуйте данным инструкциям.

Удерживайте кнопку MENU в

течение двух секунд и

начните

настройку

главного экрана.

Выберите YES и нажмите

Нажмите

Выберите SD CARD и нажмите

Подсказка:

“Format Card?”

Если

SD-карта

не

отформатирована под H4n Pro,

при запуске устройства появится

сообщение “Format Card?”

Выберите FORMAT и нажмите

Примечание:

• Данная ф ункция недоступна во время записи и

воспроизведения.

• Внимание: при ф орматированные все данные будут

удалены.

• SD-карты, использовавшиеся с ПК или циф ровым ф ото-

апп

аратом, необходимо отформатировать для работы с

H4n Pro.

См. ☞ SD-карты H2 и H4

Стр.136

134

————————————————————————————————————————————————————-

6-09 Обновление прошивки

Если H4n Pro (со вставленной SD-картой) подключить к компьютеру с доступом в интернет,

вы можете скачать обновление прошивки.

Проверить

текущую

Версия

версию

прошивки

системы

можно в разделе

SYSTEM (SOFTWARE)

VERSION.

Откройте сайт ZOOM и скачайте последнюю версию

Используйте USB-кабель, чтобы подключить H4n Pro к компьютеру

) O 1SP

На компьютере вы

Подключите H4n Pro к

можете

производить

компьютеру с

64#

операции с

помощью USB-кабеля

файлами на SD-

Выберите

Подключите H4n Pro к

карте.

STORAGE и нажмите

компьютеру

Скопируйте файл прошивки в корневую

директорию SD-карты

Подсказка:

Подключите

устройство

компьютеру

выберите

) O 1SP

STORAGE. H4n Pro распознается

как внешнее устройство памяти.

Отсоедините H4n Pro от компьютера

Примечание:

При

отсоединении

устройства

Выберите

используйте безопасное извлечение.

OK и

нажмите

См. ☞

При включении

Версия прошивки

Стр.131

удерживайте кнопку

PLAY/PAUSE

135

————————————————————————————————————————————————————-

6-10 Использование SD-карт от H2 и H4

Если вставить SD-карты от рекордеров H2 или H4 в H4n Pro, то с них можно импортировать файлы в H4n Pro.

Вставьте SD-карту от H2/H4 в H4n Pro и

включите устройство

Примечание:

• Стереофайлы с H2/H4 и проекты с H4 будут

Выберите YES и переместите файлы

перемещены в стереопапки H4n Pro и проекты MTR.

Отображается “H4”,

• После перемещения файлов на H4n Pro эти SD-карты

если карта от рекордера H4.

не будут распознаваться в рекордерах H2/H4.

• Проекты переносятся в соответствии с порядковым

номером, от меньшего к большему.

• Если во время переноса достигнут предел в 1000 проектов,

появится сообщение Project Full!

и перенос прекратится.

• Чтобы продолжить перенос,

необходимо очистить место

под проекты.

Подсказка:

Сообщение “File Name Exists!”

Если файл с таким именем уже существует в папке

назначения, выберите RENAME и переименуйте его.

Устройство запустится

См. ☞ П ереим енование ^Стр.109

136

————————————————————————————————————————————————————-

Режимы записи

■ Основные характеристики

STEREO

4CH

MTR

STAMINA

Стерео WAV:

44,1/48/96кГц, 16/24 бита

Стерео MP3:

Стерео WAV × 2:

44,1кГц/16 бит стерео и моно

Форматы записи

44,1кГц 16 бит WAV

48, 56, 64, 80, 96, 112, 128,

44,1/48кГц, 16/24 бита

WAV (всего 4 дорожки)

160, 192, 224, 256 и 320 кбит/с,

VBR 44,1кГц

Макс. число дорожек

2 (одна стереодорожка)

4 (две стереодорожки)

2 (одна стерео или две монодорожки)

2 (одна стереодорожка)

для записи

Макс. размер файла

2 Гб (если запись больше 2 Гб, в режимах STEREO и 4CH будет создан новый файл)

Возможность

Режимы OVERWRITE и

Нет

перезаписи

ALWAYS NEW

Файлы сохраняются в

Сохранение файлов

10 папок режима STEREO

10 папок режима 4CH

10 папок режима STEREO

проекты

Переименование файлов

Доступно

Недоступно

Доступно

Переименование папок

Недоступно

Вставка маркеров

Доступно (только файлы WAV)

Недоступно

Доступно (только файлы WAV)

139

————————————————————————————————————————————————————-

Меню настроек режимов

■ Настройки в меню

СИСТЕМА

STEREO

4CH

MTR

STAMINA

НАСТРОЙКИ ВХОДОВ STEREO

4CH

MTR

STAMINA

ПРОЕКТ

STEREO

4CH

MTR

STAMINA

ДАТА/ВРЕМЯ

∆

СРЕЗ НЧ

○

—

○

СОЗДАНИЕ

—

∆

—

ПОДСВЕТКА

○

КОМПРЕССОР/ЛИМИТЕР

○

—

ВЫБОР

—

∆

—

КОНТРАСТ

○

МОНИТОРИНГ

○

ПЕРЕИМЕНОВАНИЕ

—

∆

—

ТИП БАТАРЕЙ

○

АВТОУРОВЕНЬ

∆

—

∆

КОПИРОВАНИЕ

—

∆

—

ЗАВОДСКИЕ НАСТРОЙКИ

∆

МИКС В МОНО

∆

—

∆

УДАЛЕНИЕ

—

∆

—

НАСТРОЙКА MID-SIDE

○

—

SD-КАРТА

STEREO

4CH

MTR

STAMINA

ВРЕЗКА

STEREO

4CH

MTR

STAMINA

ФАНТОМ. ПИТАНИЕ

○

ФОРМАТИРОВАНИЕ

∆

ВРЕЗКА

—

○*

—

ПИТАНИЕ PLUG-IN

○

ОСТАВИТЬ

∆

СУБМИКС

STEREO

4CH

MTR

STAMINA

ЗАПИСЬ

STEREO

4CH

MTR

STAMINA

USB

STEREO

4CH

MTR

STAMINA

СУБМИКС

—

∆

—

ФОРМАТ

∆

—

АУДИОИНТЕРФЕЙС

∆

—

АВТОЗАПИСЬ

∆

—

∆

USB-НАКОПИТЕЛЬ

∆

—

ПРЕДЗАПИСЬ

∆

—

РЕЖИМ

STEREO

4CH

MTR

STAMINA

ИМЯ ФАЙЛА

∆

—

∆

РЕЖИМ

∆

—

ДОП. НАСТРОЙКИ

STEREO

4CH

MTR

STAMINA

ВЫБОР ПАПКИ STEREO

4CH

MTR

STAMINA

ТЮНЕР

∆

—

ВЫБОР ПАПКИ

∆

—

∆

МЕТРОНОМ*

○

—

ФАЙЛ

STEREO

4CH

MTR

STAMINA

ПОВТОР A-B

∆

—

ИНФОРМАЦИЯ

∆

СКОРОСТЬ

∆

—

ПЕРЕИМЕНОВАНИЕ

∆

РЕЖИМ ВОСПР.

STEREO

4CH

MTR

STAMINA

КОНВЕРТАЦИЯ В MP3

∆

—

РЕЖИМ

∆

—

∆

НОРМАЛИЗАЦИЯ

∆

—

РЕЖИМ ЗАПИСИ

STEREO

4CH

MTR

STAMINA

РАЗДЕЛЕНИЕ

∆

—

РЕЖИМ

—

∆

—

ПЕРЕМЕЩЕНИЕ

∆

—

МАРКЕРЫ

∆

—

∆

ЭФФЕКТЫ

STEREO

4CH

MTR

STAMINA

УДАЛЕНИЕ

∆

РЕДАКТИРОВАНИЕ

—

○

—

УДАЛЕНИЕ ВСЕХ ФАЙЛОВ

∆

ИМПОРТ

—

∆

—

КОНВЕРТАЦИЯ В СТЕРЕО

—

∆

—

КОПИРОВАНИЕ

○ …Функция доступна во время записи и воспроизведения (* — исключения)

—

∆

—

∆ …Функция недоступна во время записи и воспроизведения

140

————————————————————————————————————————————————————-

Типы и параметры эффектов в режиме MTR

■ Модуль PREAMP

● Гитарные предусилители

FD TWNR

Эмуляция звучания Fender ’65 Twin Reverb.

ACO SIM

Эмуляция звучания акустической гитары

UK 30A

Эмуляция звучания старого комбоусилителя.

(1) TOP

0-10

Настройка тембра звучания струн

HW 100

Эмуляция звучания HIWATT CUSTOM 100.

FD TWEED

Эмуляция звучания Fender ’59 Bassman.

Настройка тембра звучания резонатора

(2) BODY

0-10

Эмуляция звучания комбоусилителя Mesa

BGcrunch

(3) BASS

−12-+12

Регулировка уровня низких частот

Boogie Mark III.

MScrunch

Эмуляция кранч-канала Marshall JCM800 2203.

(4) MIDDLE

−12-+12

Регулировка уровня средних частот

(5) TREBLE

−12-+12

Регулировка уровня высоких частот

MS DRIVE

Эмуляция драйв-канала Marshall JCM800 2203.

XTASY BL

Эмуляция звучания Bogner Ecstasy Blue.

Громкость сигнала после применения

(6) LEVEL

1-100

SD+XTASY

Комбинация Bogner Ecstasy и SweetDrive.

эффекта

(7) ZNR

TS+FDcmb

Комбинация Fender Combo и Ibanez TS-808.

Выкл, 1-16

Чувствительность функции шумоподавления

(функция шумоподавления)

GD+MSstk

Комбинация Marshall JCM800 и GoldDrive.

FZ+MSstk

Комбинация Marshall JCM800 и Fuzz.

• Названия упомянутых выше устройств являются зарегистрированными торговыми

марками соответствующих компаний и используются исключительно для описания

Перечисленные выше 12 эффектов имеют следующие параметры:

звуковых характеристик.

(1) CABINET

0-2

Громкость звучания динамиков кабинета

(2) GAIN

0-100

Входная чувствительность

(3) BASS

−12-+12

Регулировка уровня низких частот

(4) MIDDLE

−12-+12

Регулировка уровня средних частот

(5) TREBLE

−12-+12

Регулировка уровня высоких частот

Громкость сигнала после применения

(6) LEVEL

1-100

эффекта

(7) ZNR

Выкл., 1-16

Чувствительность функции шумоподавления

(функция шумоподавления)

141

————————————————————————————————————————————————————-

● Басовые предусилители

● Микрофонные предусилители

SVT

Эмуляция звучания Ampeg SVT.

VO MPRE

Предусилитель для записи вокала

BASSMAN

Эмуляция звучания Fender Bassman 100.

AG MPRE

Предусилитель для записи акустической гитары

SMR

Эмуляция звучания SWR SM-900.

FlatMPRE

Универсальный предусилитель

SUP-BASS

Эмуляция звучания Marshall Super Bass.

Перечисленные выше 3 эффекта имеют следующие параметры:

SANSAMP

Эмуляция звучания SansAmp Bass Driver DI.

Оригинальное звучание лампового усилителя ZOOM

Выкл.,

Компрессор выравнивает уровень сигнала,

TUBE PRE

(1) COMP

1-10

делая громкие звуки тише, а тихие громче.

Перечисленные выше 6 эффектов имеют следующие параметры:

Выкл.,

Деэссер подавляет свистящие и шипящие

(1) CABINET

0-2

Громкость звучания динамиков кабинета

(2) DE-ESSER

1-10

звуки

(2) GAIN

0-100

Входная чувствительность

Выкл.,

Обрезной фильтр низких частот позволяет

(3) BASS

−12-+12

Регулировка уровня низких частот

(3) LOW CUT

1-10

избавиться от низкочастотных шумов

(4) MIDDLE

−12-+12

Регулировка уровня средних частот

(4) BASS

−12-+12

Регулировка уровня низких частот

(5) TREBLE

−12-+12

Регулировка уровня высоких частот

(5) MIDDLE

−12-+12

Регулировка уровня средних частот

Настройка баланса обработанного и

необработанного сигналов. Чем больше

(6) TREBLE

−12-+12

Регулировка уровня высоких частот

(6) BALANCE

0-100

значение, тем выше уровень обработанного

Громкость сигнала после применения

сигнала.

(7) LEVEL

1-100

эффекта

Громкость сигнала после применения

(7) LEVEL

1-100

(8) ZNR

Выкл.,

эффекта

Чувствительность функции шумоподавления

(функция шумоподавления)

1-16

(8) ZNR

Выкл., 1-16

Чувствительность функции шумоподавления

(функция шумоподавления)

· Названия упомянутых выше устройств являются зарегистрированными

торговыми марками соответствующих компаний и используются исключительно

для описания звуковых характеристик.

142

————————————————————————————————————————————————————-

Типы и параметры эффектов в режиме MTR

■ Модуль EFX

● Компрессор / Лимитер

● Модуляционные эффекты

Компрессор понижает уровень громких звуков и

Эффект автовау модулирует входящий сигнал в

Компрессор

AUTO WAH

поднимает общий уровень записи

зависимости от силы атаки

Установка

порога

срабатывания

Перед,

(1) THRSHOLD

0-50

(1) POSITION

Установка позиции эффекта в цепи

компрессора

После

(2) RATIO

1-10

Установка степени компрессии

−10-−1,

(2) SENSE

Настройка чувствительности

(3) ATTACK

1-10

Установка скорости срабатывания компрессора

1-10

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

(3) RESONANC

0-10

Настройка интенсивности резонанса

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

Лимитер

Лимитер подавляет сигнал выше заданного уровня

PHASER

Имитация эффекта фэйзера

(1) THRSHOLD

0-50

Установка порога срабатывания лимитера

Перед,

(1) POSITION

Установка позиции эффекта в цепи

(2) RATIO

1-10

Установка степени компрессии

После

0-50, ♪

Установка скорости отпускания лимитера

(2) RATE

Настройка скорости модуляции

(3) RELEASE

1-10

См.стр.146

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

4STAGE,

8STAGE,

(3) COLOR

Настройка типа эффекта

INVERT4,

INVERT8

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

Эффект тремоло изменяет громкость сигнала с

TREMOLO

заданной частотой

(1) DEPTH

0-50

Настройка глубины модуляции

0-50, ♪

Настройка скорости модуляции

(2) RATE

См.стр.146)

Выбор формы модулирующей волны: UP

UP 0-9

(восходящая пила), DOWN

(нисходящая

(3) WAVE

DOWN 0-9

пила)

TRI

(треугольник).

Чем больше число, тем сильнее

TRI 0-9

клиппируются пики и тем сильнее эффект.

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

143

————————————————————————————————————————————————————-

Ринг-модулятор придает звучанию металлический

Флэнжер добавляет к звучанию волнообразные

RING MOD

FLANGER

призвук. Изменение частоты изменяет тембр звучания.

модуляции

Перед,

(1) DEPTH

0-100

Настройка глубины модуляции

(1) POSITION

Установка позиции эффекта в цепи

После

0-50, ♪

(2) RATE

Настройка скорости модуляции

(2) FREQ

1-50

Настройка частоты модуляции

См.стр.146)

Настройка баланса обработанного и

(3) RESONANC

-10-+10

Настройка интенсивности резонанса

(3) BALANCE

0-100

необработанного сигналов

(4) MANUAL

0-100

Настройка частотного диапазона

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

STEP

Данный эффект модулирует звучание пошагово

Данный эффект «замедляет» атаку каждой отдельной

SLOW ATK

ноты, придавая звучанию плавность

(1) DEPTH

0-100

Настройка глубины модуляции

Перед,

0-50, ♪

(1) POSITION

Установка позиции эффекта в цепи

(2) RATE

См.стр.146)

Настройка скорости модуляции

После

Установка времени атаки

(3) RESONANC

0-10

Настройка интенсивности резонанса

(2) TIME

1-50

Настройка изменения громкости атаки

(4) SHAPE

0-10

Настройка огибающей

(3) CURVE

0-10

(4) LEVEL

2-100

Громкость сигнала после применения эффекта

VIBE

Данный эффект автоматически добавляет вибрато

Хорус добавляет к оригинальному сигналу немного

CHORUS

сдвинутую по времени копию, делая его более плотным

Настройка глубины модуляции

(1) DEPTH

0-100

Многоголосный хорус создает ощущение объемного

0-50, ♪

ENSEMBLE

(2) RATE

Настройка скорости модуляции

звучания

См.стр.146)

(3) TONE

0-10

Настройка тона

Перечисленные выше два эффекта имеют следующие параметры:

Настройка баланса обработанного

(1) DEPTH

0-100

Настройка глубины модуляции

(4) BALANCE

0-100

необработанного сигналов

(2) RATE

0-50

Настройка скорости модуляции

(3) TONE

0-10

Настройка тона

Настройка баланса обработанного и

(4) MIX

0-100

необработанного сигналов

144

————————————————————————————————————————————————————-

Типы и параметры эффектов в режиме MTR

● Дилэй / Реверберация

CRY

Данный эффект работает, как токбокс (модулятор голоса)

Данный эффект добавляет к звучанию акустику

AIR

комнаты и пространственную глубину

(1) RANGE

1-10

Настройка частотного диапазона

(1) SIZE

1-100

Настройка размера комнаты

(2) RESONANC

0-10

Настройка интенсивности резонанса

(2) REFLEX

0-10

Настройка числа отражений

−10-−1,

Настройка чувствительности

(3) SENSE

(3) TONE

0-10

Настройка тона

1-10

Настройка баланса обработанного и

(4) MIX

0-100

(4) BALANCE

0-100

необработанного сигналов

DELAY

Дилэй с временем задержки до 5000 мс

PITCH

Данный эффект повышает или понижает высоту тона

ECHO

Эффект эхо с временем задержки до 5000 мс

−12-+12,

(1) SHIFT

Установка сдвига высоты тона в полутонах

Симуляция аналогового дилэя с временем

(2) TONE

0-10

Настройка тона

ANALOG

задержки до 5000 мс

(3) FINE

−25-+25

Установка сдвига с шагом в 1/100 полутона

Настройка баланса обработанного и

Перечисленные выше три эффекта имеют следующие параметры:

(4) BALANCE

0-100

необработанного сигналов

(1) TIME

1-5000 мс, ♪

Установка времени задержки

См.стр.146)

(2) FEEDBACK

0-100

Настройка интенсивности обратной связи

Настройка подавления высоких частот в

(3) HIDAMP

0-10

звучании дилэя

Настройка баланса обработанного и

(4) MIX

0-100

необработанного сигналов

145

————————————————————————————————————————————————————-

RvsDelay

Дилэй с временем задержки до 2500 мс

Длительности нот

10-2500 мс* ♪

Настройка времени задержки

(1) TIME

См.стр.146)

Символ ♪ в описании параметров означает, что значения

можно настраивать в привязке к темпу. Ниже перечислены

(2) FEEDBACK

0-100

Настройка интенсивности фидбэка

длительности нот:

Настройка подавления высоких частот в

(3) HIDAMP

0-10

звучании дилэя

Тридцать

Половинная

Четвертная

Настройка баланса обработанного и

x 3

(4) MIX

0-100

вторая

триоль

x 3

необработанного сигналов

* миллисекунды

Восьмая

Шестнадцатая

с точкой

Четвертная

HALL

Симуляция акустики концертного зала

Четвертная

триоль

Симуляция акустики комнаты

Четвертная

ROOM

Шестнадцатая

с точкой

SPRING

Симуляция пружинного ревербератора

Половинная

Четвертная

Восьмая

x 20

x 2

x 20

ARENA

Симуляция акустики стадиона

T ROOM

Симуляция акустики комнаты, облицованной плиткой

Примечание:

Симуляция

яркого

звучания

пружинного

· Длительности нот могут быть выбраны в зависимости от параметра.

M SPRING

ревербератора

· Некоторые комбинации темпа и длительностей нот могут

Перечисленные выше 6 эффектов имеют следующие параметры:

выходить за границы диапазона значений параметра. В этом

случае длительность будет уменьшена в два или даже в

(1) DECAY

1-30

Установка времени реверберации

четыре раза, чтобы попасть в заданный диапазон.

Установка времени задержки между

(2) PRE DLY

1-100

исходным сигналом и реверберацией

(3) TONE

0-10

Настройка тона

Настройка баланса обработанного и

(4) MIX

0-100

необработанного сигналов

146

————————————————————————————————————————————————————-

Список патчей H4n Pro

Патчи из этого списка могут использоваться в режиме 4CH и при использовании рекордера в качестве аудиоинтерфейса

(при настройках частоты дискретизации 44,1кГц).

Модуль

Категория

№

Название патча

Описание

PREAMP

EFX

Гитара

Tweed Clean

Чистый звук а-ля Stratocaster

FD TWEED

SPRING

Liverpool

Звучание 60-х, слегка перегруженный комбоусилитель класса A

UK 30A

AIR

Clean Chorus

Чистый звук, подходящий для игры арпеджио и ритма на приглушенных струнах

FD TWNR

CHORUS

Clean Delay

Чистый звук с дилэем подходит для игры аккордами и арпеджио

FD TWNR

ECHO

Clean Trem

Чистый звук с добавлением тремоло

HW 100

TREMOLO

Aco.Simulate

Симуляция звучания акустической гитары

Aco Sim

AIR

Spy’s Shadow

Звонкое звучание с реверберацией, подходит для электрогитары

FD TWNR

M SPRING

Wah Cutting

Фанковое звучание с эффектом автовау

FD TWNR

AUTO WAH

Glossy Blues

Звучание кранч-канала усилителя Fender ’59 BASSMAN

FD TWEED

ROOM

UK Crunch

Подгруженное звучание комбоусилителя класса A с добавлением акустики комнаты

UK 30A

AIR

Box Of Edge

Симуляция звучания гитары Эджа из U2 с характерным дилэем

UK 30A

ECHO

HW Crunch

Звучание кранч-канала усилителя HIWATT CUSTOM 100

HW 100

ROOM

Melody

Звучание комбоусилителя TS+FD с аналоговым дилэем подходит для игры простых соло

TS+FDcmb

ANALOG

ZEP Drive

Классическое звучание усилителя Marshall в стиле Led Zeppelin

MScrunch

RackComp

Mellow Vibe

Мелодичное звучание с резонансом

MScrunch

VIBE

70’s Drive

Рок-звучание 70-х

MS DRIVE

ECHO

Boogie Drive

Жирное звучание Mesa Boogie Mark III, хорошо подходит для игры соло

BGcrunch

ROOM

MS Drive

Звучание в стиле раннего Van Halen на максимальных настройках усилителя Marshall

GD+MSstk

ARENA

XTASY Riff

Перегруженное звучание для игры риффов в стиле хэви-метал

SD+XTASY

OFF

Jet MS Drive

Звучание сильно перегруженного Marshall с флэнджером для игры эпических партий

GD+MSstk

FLANGER

Talking Guy

Эффект токбокса изменяет звучание в зависимости от атаки и динамики звукоизвлечения

GD+MSstk

CRY

Oct Lead

Оригинальный сигнал дублируется на октаву ниже

GD+MSstk

PITCH

Dirty Drive

Классическое звучание прогрессив-рока 70-х с фузом и мощным сустейном

FZ+MSstk

ANALOG

Fuzz Lead

Комбинация винтажного звучания Marshall и фуза в стиле Эрика Джонсона

FZ+MSstk

ARENA

XTASY Lead

Метал-звучание с добавлением эхо для игры соло

XTASY BL

ECHO

147

————————————————————————————————————————————————————-

Модуль

Категория

№

Название патча

Описание

PREAMP

EFX

Бас-гитара

SVT

Рок-звучание усилителя Ampeg SVT

SVT

OFF

SMR

Симуляция плотного звучания SWR SM-900

SMR

LIMITER

BASSMAN

Классическое звучание усилителя Fender BASSMAN 100

BASSMAN

OFF

SUP-BASS

Перегруженное звучание усилителя Marshall Super Bass

SUP-BASS

OFF

SANSAMP

Звучание SansAmp хорошо сочетается с другими инструментами

SANSAMP

OFF

TUBE PRE

Плотное звучание с дисторшном

TUBE PRE

OFF

Funk Wah

Фанковое звучание с эффектом автовау для самых разных ситуаций

SMR

AUTO WAH

Slap Comp

Чистый компрессированный звук подходит для игры слэпом и тэппинга

TUBE PRE

RackComp

Bass Phaser

Перегруженное звучание с добавлением фэйзера

TUBE PRE

PHASER

Fuzz Room

Фуззовое звучание с добавлением акустики комнаты хорошо подходит для игры соло

SUP-BASS

ROOM

Микрофон

StandardComp

Стандартный компрессор, хорошо подходит для записи

FlatMPRE

RackComp

Studio Comp

Компрессор для записи вокала

VO MPRE

RackComp

Chorus Vocal

Хорус для записи вокала

VO MPRE

CHORUS

Flange Vocal

Флэнджер для записи вокала в стиле поп

VO MPRE

FLANGER

Light Vocal

Эффект, придающий вокалу яркость и выразительность

FlatMPRE

ROOM

Spring

Симуляция пружинного ревербератора

VO MPRE

SPRING

Arena

Симуляция акустики большого стадиона

VO MPRE

ARENA

Doubling

Эффект даблтрека

VO MPRE

DELAY

Lead Vocal

Дилэй для солирующих вокальных партий

VO MPRE

DELAY

Analog Echo

Симуляция аналогового дилэя

VO MPRE

ANALOG

Reverse Trip

Симуляция реверсивного дилэя

VO MPRE

RvsDelay

AG Reverb

Комбинация усилителя и ревербератора для записи акустической гитары

AG MPRE

ARENA

AG Arpeggio

Комбинация усилителя и хоруса для записи акустической гитары (игра арпеджио)

AG MPRE

CHORUS

AG Ensemble

Комбинация усилителя и глубокого хоруса для записи акустической гитары (игра арпеджио)

AG MPRE

ENSEMBLE

AG Lead

Комбинация усилителя и дилэя для записи акустической гитары (игра соло)

AG MPRE

DELAY

50-59

Пустые

Примечание: Названия компаний и продуктов являются зарегистрированными торговыми марками их владельцев и используются исключительно в описательных целях.

148

————————————————————————————————————————————————————-

Спецификации H4n Pro

Режим STEREO Режим 4CH Режим MTR

Направленность

Разнонаправленный

Одноврем. запись дорожек

Чувствительность

−45 дБ/1 Па на 1кГц

Встроенные

Одноврем. воспр. дорожек

Усиление на входе

−16 дБ — +51 дБ

микрофоны

4Гб (SDHC)

Макс. звуковое давление

140 дБ spl

Около 380 минут (44,1кГц/16 бит стерео WAV)

Усиление на входе

−16 дБ — +51 дБ

Время записи

Около 68 часов (44,1кГц/128кбит/с стерео MP3)

Внешний

Сопротивление на входе

2 кОм и выше

Запись

Примечание: время записи указано примерно.

микрофон

Питание plug-in

В зависимости от параметров записи время

Разъем

XLR

может отличаться.

Входы

Усиление на входе

−16 дБ — +43 дБ

Макс. размер файла

2Гб

Балансные входы

Сопротивление на входе

3,0 кОм и выше

Проекты

До 1000

INPUT 1 и 2

Макс. допуст.уровень на входе

−6 дБю

Счетчик

Часы: минуты: секунды: миллисекунды

Эквивалент. шум на входе

-120 дБю и ниже

Другие функции

Врезка, субмикс, зацикливание фрагмента

Разъем

Стандартный джек

Модули

Небалансные входы

Усиление на входе

−30 дБ — +32 дБ

Режимы Stereo/4CH: LO CUT, COMP/LIMITER

INPUT 1 and 2

Сопротивление на входе

470 кОм и выше

Режим MTR: модуль PRE AMP, модуль EFX

Эффекты

Макс. допуст.уровень на входе

+2 дБю

Типы

LINE сопротивление на выходе

10 кОм и выше

Патчи

Стерео мини-джек

LINE уровень на выходе

−10 дБю

Тюнеры

Хроматический, Гитарный, Бас, Открытый A/D/E/G

Выходы

LINE/PHONE

PHONE 20 мВт + 20 мВт (32 Ом)

Типы клика

Встроенный динамик

400 мВт 8 Ом моно-динамик

Метроном

Размеры

Без акцента, 1/4-8/4, 6/8

Фантомное питание

48 В, 24 В, Выкл.

Темп

40,0-250,0 BPM

Высокоскоростной USB 2.0

А/Ц конверсия

24 бита

128, передискретизация

USB

Использование в качестве накопителя или аудиоинтерфейса

Ц/А конверсия

24 бита

128, передискретизация

Питание от USB-шины

Запись данных

SD-карты (16Мб — 2Гб), SDHC-карты (4Гб — 32Гб)

Питание

Сетевой адаптер DC 5В 1А (ZOOM AD-14), 2 батареи АА

Формат WAV

Режим STEREO

Запись /

Разрядность: 16/24 бит

Запись на встроенные микрофоны, 44,1 кГц/16 бит, без наушников:

Воспроизведение

Частота дискретизации: 44.1/48/96 кГц

Около 6 часов при работе от щелочных батарей или 8 часов при

Время

Формат MP3

работе от аккумуляторов (2450 мА/ч)

записи

Битрейт:

48, 56, 64, 80, 96, 112, 128, 160, 192,

Режим STAMINA

Типы данных

Запись

224, 256, 320 кбит/с, VBR

Запись на встроенные микрофоны, 44,1 кГц/16 бит, без наушников:

Частота дискретизации: 44,1 кГц

Около 10 часов при работе от щелочных батарей или 12 часов при

Битрейт:

32,40 48, 56, 64, 80, 96, 112, 128, 160, 192,

работе от аккумуляторов (2450 мА/ч)

Воспроизведение

224, 256, 320 кбит/с, VBR

Габариты

73 (ш) × 157,2 (д) × 37 (в) мм

Частота дискретизации: 44,1/48 кГц

Дисплей

128×64 точек

ЖК (с подсветкой)

Вес

294 г

Примечание: 0 дБю = 0,755 В

Спецификации и внешний вид устройства могут быть изменены

производителем без предварительного уведомления.

149

————————————————————————————————————————————————————-

Поиск и устранение неисправностей

В случае возникновения проблем с H4n Pro воспользуйтесь следующими инструкциями.

• Убедитесь, что SD-карта установлена в слот.

Проблемы при записи / воспроизведении

• Проверьте, не включена ли блокировка. (→Стр.18)

• Если на дисплее появилось сообщение “Card Protected!”, SD-карта

◆ Нет звука или звук слишком тихий

защищена от записи. Переключите слайдер на SD-карте, чтобы

• Убедитесь, что устройство подключено к акустической системе,

снять защиту.

проверьте громкость.

• Проверьте уровень громкости дорожек 1-4.

◆ Невозможно свести дорожки

◆ Воспроизведение аудио останавливается

• Проверьте настройки громкости дорожек 1-4.

• Если воспроизведение началось, когда дорожка находится в

• Убедитесь, что на SD-карте достаточно места.

режиме ожидания, создается временный файл. Если при этом на

SD-карте остается мало места, воспроизведение остановится. В

Прочее

этом случае выйдите из режима ожидания.

◆ Нет звука от подключенных инструментов

◆ Невозможно использовать эффекты

или он слишком тихий

• Убедитесь, что функция эффектов включена. По умолчанию, в

• Проверьте настройки входов. (→ Стр.45)

режиме MTR она отключена.

• Проверьте уровень сигнала на входе. (→ Стр.45)

◆ Тюнер не работает

• При использовании INPUT 1 или 2 увеличьте громкость инструмента.

• Убедитесь, что вход, к которому подключен инструмент, выбран в

• Если функция мониторинга отключена (→ Стр.70), входящий сигнал

качестве источника сигнала.

можно услышать, только если дорожка или рекордер находятся в

режиме ожидания.

◆ Компьютер не распознает устройство

при подключении через USB

◆ Невозможна запись на дорожку

• Убедитесь, что операционная система совместима с устройством

(→ Стр.33)

• Убедитесь, что кнопка REC и кнопка TRACK горят красным.

• Убедитесь, что на H4n Pro установлен режим подключения по USB

• Если проект защищен, функция записи недоступна. Используйте

(→ Стр.31)

другой проект или отключите защиту. (→ Стр.125)

150

Источник

Воспроизведение этой документации полностью или частично в любых целях, запрещено.

Руководство пользователя

Ру
сский

H4next

Портативный Рекордер

Воспроизведение этой документации полностью или частично в л...

Специа

льные возмо

жнос

ти

H4n

001

Специальные возможности H4n

* Пожалуйста, внимательно прочитайте данное руководство с целью получения наиболее
полной информации о вашем приборе, его возможностях и правилах пользования.
Храните инструкцию в доступном месте.

• Технология “все в одном приборе”

Устройство позволит вам создавать и записывать вашу музыку везде, где
бы вы ни находились. Компактное устройство весом всего 190 грамм
оборудовано высококачественным стереомикрофоном, рекордером на базе
карты памяти SD (Smart Drive), микрофоном, блоком встроенных звуковых
эффектов, метрономом и др.

• М н о го фу н к ц и о н а л ь н ы й р е ко рд е р с в о з м ож н о с ть ю

многодорожечной записи.

H4n может работать в нескольких режимах: режим <STEREO>,
обеспечивающий высокое качество записи стерео-дорожек; <4CH>,
который дает возможность записывать на 4 дорожки, используя
как встроенный микрофон, так и внешние устройства; <MTR>,
позволяющий записывать дорожки, используя наложения. Режим
<STAMINA> позволит работать с устройством до 11-ти часов, используя
лишь батареи.

• Новейший стереомикрофон типа XY, с изменяемым углом

обоих микрофонов (90-120 градусов).

H4n позволяет произвольно менять угол встроенных микрофонов,
обеспечивая оптимальную направленность в зависимости от характера
источника звука. Если вы хотите добиться от микрофонов большего
охвата, установите их в положение 120 градусов. Положение в 90
градусов позволяет сфокусироваться на источнике звука. В любом случае
микрофоны сохраняют свою конфигурацию XY, позволяющую избежать
сдвига фаз.

• Комбинированные разъемы, четвертьдюймовый джек/XLR,

обеспечивающие подключение любого источника сигнала.

Мы снабдили H4n гибким набором возможностей для подключения
внешних устройств, которые можно использовать для записи. Любой тип
микрофонов (включая конденсаторные), электрические инструменты
(гитара, бас, клавиши) или линейные источники сигналов могут быть
подключены к устройству.

• Ус тр о й с тв о м ож н о и с п о л ь з о в ать в к ач е с тв е Ауд и о

Интерфейса/устройства для чтения карт SD для компьютера.

Встроенный высокоростной порт USB 2.0 обеспечивает прямое
подключение к компьютеру. Вы можете использовать H4n в виде аудио
интерфейса со встроенными эффектами (с частотой дискретизации
44.1 кГц). Вы также можете использовать прибор как устройство для
чтения карт SD. Вы даже можете взять записанные файлы с компьютера и
скомпоновать из них аудио-CD, используя любое приложение DAW.

• Другие встроенные функции: Тюнер/Метроном/Караоке.

Устройство можно использовать в качестве стандартного хроматического
тюнера. Также он поддерживает нестандартные типы строев, такие
как 7-струнная гитара, 5-струнный бас и т.д. H4n имеет встроенный
метроном, который может оказаться полезным во время репетиции или
многодорожечной записи.
Вы можете изменять скорость воспроизведения в диапазоне 50% — 150%.
Наряду с перечисленным, устройство обрадает большим количеством
дополнительных функций, таких как Center Cancel (удаление лидирующего
инструмента или голоса из стерео дорожки), караоке с впечатляющим
набором возможностей управления, а также программы для тренировки
голоса и изучения языка.

Спасибо, что вы выбрали рекордер ZOOM H4n (здесь и далее “H4n”).
Этот прибор обладает огромным количеством возможностей, среди которых:

H4n о

тли
чно по

дх
лдит д

я с
л

едующих зада

002

H4n отлично подходит для следующих задач

Фортепьянное выступление

Запись любых звуков в открытой местности

Запись звука на собраниях

Запись живых выступлений

Запись вокала

Запись звучания группы на репетициях

Запись акустической гитары

Оцифровка звука с аналоговых носителей

Запись барабанов на репетиции

H4n отлично подходит для следующих задач

Оглавление

Ог
лав

ление

003

Специальные возможности H4n …………………………………………………… 001

H4n отлично подходит для следующих задач …………………………………… 002

Оглавление ………………………………………………………………………… 003

Меры предосторожности для пользователя …………………………………… 006

Предупреждение по авторскому праву …………………………………………… 007

Знакомство с устройством

1-1 Запись на H4n: последовательность действий ……………………………… 009

1-2 Запись: Краткая инструкция (режим [STEREO]) ……………………………… 011

2-1 Название и функции элементов интерфейса ………………………………… 013

2-2 Аксессуары в комплекте ……………………………………………………… 015

3 Питание устройства …………………………………………………………… 017

4-1 Включение и выключение питания, переключатель [Hold/Power] ………… 019

4-2 Использование кнопки [REC] и кнопок управления курсором …………… 021

4-3 Использование кнопок дорожек [1], [2], [3] и [4] …………………………… 022

4-4 Использование кнопок входов [MIC], [1] и [2] ……………………………… 023

4-5 Использование кнопок уровня записи [REC LEVEL] и громкости [VOLUME] ……… 024

4-6 Использование колеса прокрутки [DIAL] и кнопки [MENU] ………………… 025

5-1 Установка карты SD …………………………………………………………… 027

5-2 Установка даты и времени <DATE/TIME> …………………………………… 028

6-1 Настройка: Подключение дополнительных устройств ……………………… 029

6-2 Настройка: Встроенные микрофоны ………………………………………… 030

6-3 Настройка: Встроенные микрофоны/внешние <PLUG-IN> микрофоны ………… 031

6-4 Настройка: Входы INPUT [1], [2] и фантомное питание ……………………… 032

6-5 Настройка: Подключение по USB, использование H4n в качестве аудио-интерфейса ……… 033

6-6 Настройка: Подключение через USB, использование H4n в качестве SD карт-ридера … 035

6-7 Настройка: Встроенный динамик ……………………………………………… 036

7-1 Описание режимов H4n ………………………………………………………… 037

7-2 Выбор режима ………………………………………………………………… 038

7-3 Описание режимов …………………………………………………………… 039

8-1 Информация на дисплее: режимы [STEREO] и [STAMINA] …………………… 040

8-2 Информация на дисплее: режим [4CH] ……………………………………… 041

8-3 Информация на дисплее: режим [MTR] ……………………………………… 042

8-4 Информация на дисплее: Основное меню …………………………………… 043

9 Дололнительные аксессуары: Пульт дистанционного управления ………… 045

Операции

1-01 Настройка/запись: Установка типа входного источника и уровня громкости ……… 047

1-02 Настройка/Запись: Запись в режимах [STEREO] и [STAMINA] …………… 049

1-03 Настройка/запись: Формат записи <REC FORMAT> ……………………… 051

1-04 Настройка/запись: Имя файла <FILE NAME> ……………………………… 052

1-05 Настройка/запись: Запись в режиме 4CH ………………………………… 053

1-06-1 Настройка/запись: Запись в режиме MTR ………………………………… 055

1-06-2 Настройка/запись: Перезапись <OVER WRITE> в режиме [MTR] ………… 057

Ог
лав

ление

004

1-06-3 Настройка/запись: запись методом <ALWAYS NEW> в режиме MTR … 058

1-07

Настройка/запись: Настройки дорожки [TRACK MENU] в режиме [MTR] ……… 059

1-08-1 Настройка/запись: Перезапись, функция врезки (программируемая заранее) 061

1-08-2 Настройка/запись: Перезапись, функция врезки <PUNCH IN/OUT> (вручную) 063

2-01-1 Функции записи: Автозапись <AUTO REC> ……………………………… 065

2-01-2 Функция автоматической остановки записи <AUTO REC STOP> ……… 066

2-02

Функции записи: Обратный отсчет<PRE REC> ………………………… 067

2-03

Функции записи: Обрезной фильтр низких частот <LO CUT> ………… 068

2-04

Функции записи: Компрессор, лимитер <COMP/LIMIT> ……………… 069

2-05

Функции записи: <REC LEVEL AUTO> …………………………………… 070

2-06

Функции записи: Мониторинг сигнала <MONITOR> …………………… 071

2-07

Функции записи: Моно микшер <MONO MIX> ………………………… 072

2-08

Функции записи: Запись с двух разнонаправленных микрофонов …… 073

3-01-1 Тюнер: Хроматический тюнер <TUNER (CHROMATIC)> ………………… 075

3-01-2 Тюнер: Остальные режимы <TUNER> …………………………………… 076

3-01-3 Тюнер: Калибровка тюнера <TUNER (CALIB)> …………………………… 077

3-01-4 Тюнер: Источник сигнала для тюнера <TUNER (INPUT)> ……………… 078

3-02 Метроном

……………………………………………… 079

3-03-1 Эффекты …………………………………………………………………… 081

3-03-2 Эффекты

………………………………………………………… 083

3-03-3 Редактирование патчей <EDIT> ………………………………………… 084

3-03-4 Редактирование модуля преампа <PRE AMP> ………………………… 085

3-03-5 Редактирование блока модуляционных эффектов <EFX> …………… 086

3-03-6 Уровень/имя

патча

………………………………………………………… 087

3-03-7 Сохранение

патча

………………………………………………………… 088

3-03-8 Импортирование патча из другого проекта …………………………… 089

3-04-1 Караоке

…………………………………………………………………… 091

3-04-2 Режим караоке для записи сольных партий …………………………… 093

4-01

Воспроизведение файлов в режимах [STEREO], [4CH] и [STAMINA] …………… 094

4-02

Выбор режима воспроизведения ………………………………………… 095

4-03 Расстановка

маркеров

…………………………………………………… 096

4-04

Повтор выбранного отрезка “А-В“ ……………………………………… 097

4-05

Изменение скорости воспроизведения ………………………………… 099

4-06 Функция

микшера

………………………………………………………… 100

4-07

Воспроизведение файлов в режиме многодорожечной записи ……… 101

4-08

Перемещение по дорожке при помощи счетчика ……………………… 102

5-01

Редактирование: Выбор папки …………………………………………… 103

5-02

Редактирование: Выбор файла …………………………………………… 104

5-03

Редактирование: Свойства файла ……………………………………… 105

5-04

Редактирование: Удаление файла ……………………………………… 106

5-05

Редактирование: Удаление всех файлов из папки ……………………… 107

5-06

Редактирование: Копирование файлов ………………………………… 108

5-07

Редактирование: Переименование файла ……………………………… 109

5-08

Редактирование: Конвертирование в MP3 ……………………………… 111

Ог
лав

ление

005

5-09

Редактирование Нормализация уровня записанного сигнала ……… 112

5-10

Редактирование: Конвертирование в стерео-формат ………………… 113

5-11

Редактирование: Список маркеров ……………………………………… 115

5-12

Редактирование: Разделение файлов …………………………………… 116

5-13

Редактирование: Перемещение файлов ………………………………… 117

5-14

Редактирование: Новый проект ………………………………………… 118

5-15

Редактирование: Выбор проекта ………………………………………… 119

5-16

Редактирование: Удаление проекта ……………………………………… 120

5-17

Редактирование: Переименование проекта …………………………… 121

5-18

Редактирование: Копирование проекта ………………………………… 122

5-19

Редактирование: Сброс нескольких дорожек в одну ………………… 123

5-20

Редактирование: Защита проекта ……………………………………… 125

6-01

Дополнительные функции: подсветка дисплея ………………………… 126

6-02

Дополнительные функции: контрастность дисплея …………………… 127

6-03

Дополнительные функции: тип батарей ………………………………… 128

6-04

Дополнительные функции: версия устройства ………………………… 129

6-05

Дополнительные функции: заводские настройки ……………………… 130

6-06

Дополнительные функции: оставшееся время записи ………………… 131

6-07

Дополнительные функции: форматирование карты SD ……………… 132

6-08

Дополнительные функции: обновление ПО …………………………… 133

6-09

Дополнительные функции: использование карт SD для H2 и H4 ……… 134

Приложение

Особенности разных режимов записи …………………………………………… 137

Меню настроек режимов …………………………………………………………… 138

Типы и параметры эффектов, доступные в многодорожечном режиме [MTR] ……… 139

Список патчей H4n ………………………………………………………………… 145

Спецификации H4n ………………………………………………………………… 147

Возможные проблемы и пути их решения ……………………………………… 148

Алфавитный указатель ……………………………………………………………… 149

Меры предос

торо

жнос

ти

я пользова

те

ля

006

Меры предосторожности для пользователя

Меры предосторожности

Обратите внимание на символы, используемые в данной
и н с т р у к ц и и д л я п р е д у п р е ж д е н и я о б о п а с н о с т и и
предотвращения несчастных случаев. Значения их символов
приведены ниже:

Игнорирование этого знака и, как следствие,
невнимательное или неправильное обращение с
прибором могут привести к опасным последствиям
или смертельному исходу

Этот символ также предупреждает об опасности.
В случае неправильного использования прибора
может возникнуть риск для здоровья человека, а
также поломка прибора или его составляющих.

Питание

Учитывая то, что уровень потребления тока данного
п р и б о р а д о с таточ н о в ы со к , м ы р е ко м е н д уе м
пользоваться адаптером постоянного тока. При
автономном питании используйте алкалайновые или
никель-металлгидридные батарейки.

[Использование адаптера постоянного тока]

• Убедитесь, что вы используйте адаптер постоянного

питания DC5 “плюс” на центральном контакте
1A (ZOOM AD 14). Использование другого типа
адаптеров может вызвать поломку прибора.

• При подключении адаптера к сети питания убедитесь,

что она обеспечивает номинальное напояжение,
требуемое адаптером. (220 В)

• При отсоединении адаптера от сети всегда держите

его за корпус, а не тяните за провод!

• Во время грозы, а также в случае, если вы не

используете устройство в течение длительного
промежутка времени, отсоединяйте адаптер от сети.

[Использование батарей]

• Используйте 2 стандартные батареи AA-1.5 вольт.
• H4n не может быть использован как устройство

для заряда батарей. Убедитесь, что вы выбрали
правильный тип батарей.

• Е с л и п р и б о р н е и с п о л ь з у е т с я в т е ч е н и е

продолжительного периода времени, удалите из
него батареи.

• Если случилась протечка батарей, аккуратно

протрите отсек батарей и ячейки, удалив все
остатки жидкости.

• Во время использования устройства, отсек батарей

должен быть закрыт.

Окружающая среда

Для предотвращения риска воспламенения, удара
электрическим током или неисправной работы
избегайте использования прибора в условиях:
• Высоких температур
• Вблизи источников тепла, таких как радиаторы,
печи и т.д.
• Высокой сырости и влажности
• В запыленных мес тах, в мес тах с большим
скоплением песка
• В условиях высокого уровня вибраций

Уход за прибором

• Никогда не ставьте на прибор сосуды с жидкостью,

например, вазы с водой, во избежание удара
электрическим током.

• Во избежание пожара, держите устройство вдали

от открытого огня (горящие свечи, газовая плита и
т.п.).

• Данный прибор является прибором повышенной

точности. Не давите на кнопки и другие органы
управления с большой силой, не роняйте и не
подвергайте прибор большим нагрузкам.

• Не допускайте проникновения внутрь прибора

инородных частиц и жидкостей.

• Н е р а с п о л а г а й т е д и н а м и к п р и б о р а в

н е п о с р е д с т в е н н о й б л и з о с т и с д р у г и м и
высокоточными приборами (часы, компьютер),
электронными медицинскими инструментами или
магнитными картами.

Коммутация с другими устройствами

Перед тем, как соединять или отсоединять джеки
от гнезд IN/OUT, всегда следует выключать питание
прибора и другого оборудования. Всегда убеждайтесь,
что вы отсоединили все провода и шнур питания,
перед тем, как передвигать приборы.

Перепайка

Н и к о г д а н е в с к р ы в а й т е к о р п у с п р и б о р а
с а м о м т о я т е л ь н о и н е п ы т а й т е с ь е г о
модифицировать, т. к. это может привес ти к
поломке.

Громкость

Не используйте прибор в течение долгого времени
на большой громкости, т. к. это может явиться
причиной ухудшения слуха.

БЕЗОПАСНОСТЬ ИСПОЛЬЗОВАНИЯ

Защита от электромагнитного излучения

Прибор разработан с учетом обеспечения максимальной
защиты от элек тромагнитного излучения как самого
устройства, так и от внешних источников. Однако, не стоит
помещать в непосредственной близости от устройства
другое оборудование, чувствительное к воздействию
электромагнитных волн, или излучающее их.
Как и в любых других цифровых устройствыах, в приборе
воздействие сильного электромагнитного поля может явиться
причиной неисправной работы, а также потери данных.
Соблюдайте меры предосторожности для уменьшения риска
возникновения неисправностей.

Очищение поверхностей

Для ухода за устройством используйте мягкую, сухую ткань.
Если это необходимо, немного намочите ткань.
Н е и с п о л ь з у й т е а б р а з и в н ы е м а т е р и а л ы , в о с к и л и
растворители (жидкость для снятия краски или спирт), т. к. это
может привести к потускнению заводской покраски и порче
поверхностей прибора.

Пожалуйста, храните данную инструкцию в
доступном месте.

Предупреж

дение по ав

торск

ому прав

007

Предупреждение по авторскому праву

апись живых выступлений

Многие музыканты, а также организаторы не разрешают фотосъемку, а
также запись видео и аудио во время своих концертов. При входе будет
проходить проверка на наличие звукозаписывающего оборудования.
Даже если сама запись разрешена, строго запрещается распространение
и продажа записанной информации. Нарушение авторских прав является
нарушением закона.

Копирование музыки и звуковых файлов.

Копирование музыки в форматах CD, MP3 или на другие носители может
быть расценено как нарушение авторских прав.

Торговые марки:

• Символы SD и SDHC являются зарегистрированными торговыми марками.

• Использование формата сжатия аудиоданных MPEG Layer-3 залицензировано компанией

Fraunhofer IIS and Sisvel SpA.

• Windows является зарегистрированной торговой маркой US Microsoft Corporation.
• Mac OS и Macintosh являются зарегистрированными торговыми марками Apple Inc.
• Steinberg и Cubase являются зарегистрированными торговыми марками Steinberg Media

Technologies GmbH Inc.

• Имена продуктов или производителей являются собственностью их ответственных

владельцев или зарегистрированными торговыми марками.

Знак

омс

тво с у

ст

ройс

твом

008

Знакомство с устройством

Запись на H4n: пос

ледова

те

льнос

ть

дейс

твий

009

1-1 Запись на H4n: последовательность действий

В этой главе описаны основные операции по записи звука с помощью Н4n. Вы можете выбирать тип записи и качество звука, наилучшим
образом подходящие для конкретной ситуации.

Включение

Подключение

к другим

устройствам

Подготовка

Выбор режима

Настройка

метода записи

1) H4n имеет встроенный стерео-микрофон наряду
с двумя входными гнездами, необходимыми для
подключения дополнительных микрофонов. В комплект
также входит кабель USB, обеспечивающий коммутацию
устройства с компьютером.
H4n питается от двух батарей типа АА или от адаптера;

3) Вы можете уст а новить
требуемые параметры:

• AUTO REC

• REC LEVEL AUTO

• LO CUT

• COMP/LIMIT

• MONO MIX

• TUNER

• METRONOME

• EFFECT/PATCH

• KARAOKE и т. д.

Стр.029

2) Вы можете выбирать из 4-х режимов записи:
STEREO, 4CH, MTR и STAMINA. Режимы
различаются типом выходного формата файла,
а также типом источника входного сигнала.

Режим STEREO

Режим 4CH

Режим MTR

Стр.

037

Стр.065

Режим STAMINA

Стр. 019

1 запись на h4n: последовательность действий
